PANDUAN PENGGUNA CBR250RR (2023) Honda

Buku Pedoman Pemilik dan Garansi

CBR250RR

00X4H-K64 -NM01

Buku Pedoman Pemilik ini harus dianggap sebagai pelengkap yang permanen dari kendaraan dan harus diikutsertakan dengan kendaraan sewaktu dijual kembali.

Materi publikasi di dalam buku ini mencakup semua informasi produksi terbaru yang tersedia saat sebelum dicetak. Honda Motor Co., Ltd. mempunyai hak untuk melakukan perubahan pada setiap waktu tanpa pemberitahuan dan tanpa kewajiban apa pun.

Dilarang mengutip atau mencetak ulang bagian dari penerbitan ini tanpa izin tertulis dari penerbit.

Gambar kendaraan yang ada dalam buku pedoman pemilik ini mungkin tidak sesuai dengan kendaraan Anda yang sebenarnya.

■ Anda dapat melihat buku pedoman pemilik untuk kendaraan Anda secara online. Silahkan mengakses situs web Honda sebagai berikut.

→ Web / ➞ Web: Akses situs web berikut dibawah ini saat Anda melihat tanda referensi seperti ini.

Situs web buku pedoman pemilik http://www.hondamotopub.com/AHJ

© 2022 Honda Motor Co., Ltd.

Selamat datang

Selamat atas pembelian kendaraan baru Honda Anda. Pilihan Anda pada produk kami membuat Anda menjadi salah satu bagian dari keluarga Honda di seluruh dunia yang puas terhadap reputasi Honda dalam hal membangun kualitas ke dalam setiap produknya.

Untuk memastikan keselamatan dan kenyamanan berkendara Anda:

●Bacalah buku pedoman pemilik ini dengan cermat.
●Ikuti semua saran dan prosedur yang terdapat dalam buku pedoman ini.
●Perhatikan baik-baik pesan-pesan keselamatan yang terdapat dalam buku pedoman ini dan yang ada pada kendaraan.

●Kode berikut yang ada dalam buku pedoman ini menunjukkan masing-masing negara.
- Semua ilustrasi yang ada berdasarkan pada CBR250S3A tipe TH.

Kode Negara

Kode Negara

CBR250S3A (Tipe SP ABS & SP ABS-QS)

*Spesifikasi dapat berbeda pada tiap masing-masing negara.

Perihal Keselamatan

Keselamatan Anda, dan keselamatan orang lain, sangat penting. Mengoperasikan kendaraan ini dengan aman merupakan tanggung jawab yang penting.

Untuk membantu Anda dalam bertindak berdasarkan pengetahuan tentang keselamatan, kami telah memberikan prosedur-prosedur pengoperasian dan informasi lainnya pada label-label tentang keselamatan yang ada pada kendaraan dan di dalam buku pedoman ini. Informasi ini dimaksudkan untuk mengingatkan Anda pada keadaan-keadaan yang berpotensi bahaya yang dapat melukai Anda atau orang lain.

Tentunya, tidak praktis atau tidak memungkinkan untuk memperingatkan Anda tentang semua keadaan berbahaya yang dapat timbul pada saat mengendarai atau menyervis kendaraan. Anda harus memakai pertimbangan yang baik menurut Anda sendiri.

Anda akan menemukan informasi penting tentang keselamatan dalam berbagai-macam bentuk termasuk:

• Label-label tentang keselamatan pada kendaraan
• Pesan-Pesan Tentang Keselamatan didahului dengan simbol waspada. Alan salah satu dari tiga kata sebagai berikut:
  BAHAYA, PERINGATAN, atau HATI-HATI.
  Kata-kata ini berarti:

BAHAYA

Anda AKAN MENINGGAL atau TERLUKA PARAH jika Anda tidak mengikuti petunjuk.

PERINGATAN

Anda DAPAT MENINGGAL atau TERLUKA PARAH jika Anda tidak mengikuti petunjuk.

HATI-HATI

Anda DAPAT TERLUKA jika Anda tidak mengikuti petunjuk.

Informasi penting lainnya terdapat di judul-judul berikut ini:

PERHATIAN

Informasi untuk membantu Anda menghindari kerusakan pada kendaraan Anda, benda-benda milik orang lain, atau lingkungan hidup.

Daftar Isi

Keamanan Berkendara Hal. 2

Petunjuk Pengoperasian Hal. 16

Perawatan Berkala Hal. 58

Mengatasi Masalah Hal. 91

Informasi Hal. 102

Spesifikasi Hal. 118

Keamanan Berkendara

Bagian ini berisi informasi penting agar aman berkendara dengan kendaraan Anda. Bacalah bagian ini dengan saksama.

Petunjuk Aman Berkendara.... Hal. 3

Label Gambar Hal. 6

Hal-Hal Yang Perlu Diperhatikan Untuk Keamanan Berkendara.... Hal. 10

Hal-Hal Yang Perlu Diperhatikan Dalam Berkendara.... Hal. 11

Aksesoris & Modifikasi.... Hal. 14

Beban.... Hal. 15

Petunjuk Aman Berkendara

Ikuti petunjuk-petunjuk berikut ini untuk meningkatkan keamanan berkendara Anda:

●Lakukan semua pemeriksaan rutin dan reguler seperti yang ditentukan dalam buku pedoman ini.
●Matikanlah mesin dan jauhkan dari percikan api dan nyala api sebelum mengisi tangki bahan bakar.
●Jangan hidupkan mesin di area yang tertutup atau tertutup sebagian. Karbon monoksida dalam gas buang mengandung racun dan dapat membunuh Anda.

Gunakan selalu helm

Fakta membuktikan: helm dan pakaian pelindung sangat membantu mengurangi cedera serius di kepala dan cedera-cedera lainnya. Jadi gunakan selalu helm dan pakaian pelindung yang sesuai standar. ➤Hal. 10

Sebelum Berkendara

Pastikan bahwa Anda fit secara fisik, fokus secara mental dan bebas dari alkohol dan obat-obatan.

Periksa bahwa Anda dan penumpang Anda mengenakan helm dan pakaian pelindung sesuai standar. Perintahkan penumpang Anda untuk memegang tali pengaman atau pinggang Anda, memiringkan badan sesuai dengan badan Anda saat membelok, dan selalu meletakkan kaki di pijakan kaki, bahkan saat sepeda motor berhenti.

Luangkan Waktu untuk Belajar & Berlatih

Walaupun Anda pernah mengendarai kendaraan yang lain, berlatihlah mengendarai di tempat yang aman agar Anda lebih mengenal cara kerja kendaraan ini, dan menjadi terbiasa dengan ukuran dan berat kendaraan.

Berkendaralah dengan Waspada

Perhatikan selalu dengan baik kendaraan-kendaraan lain di sekitar Anda, dan jangan beranggapan bahwa pengemudi lain melihat Anda. Bersiaplah untuk berhenti dengan cepat atau melakukan gerakan mengelak.

Petunjuk Aman Berkendara

Buatlah Diri Anda Mudah Dilihat

Buatlah diri Anda lebih mudah terlihat, terutama pada malam hari, dengan mengenakan pakaian terang yang memantulkan cahaya, posisikan diri Anda sehingga pengemudi lain dapat melihat Anda, berikan sein sebelum membelok atau mengubah jalur, dan gunakan klakson Anda bila diperlukan.

Berkendaralah Sesuai Batas Kemampuan Anda

Jangan pernah berkendara melebihi batas kemampuan Anda atau lebih cepat dari batas yang telah ditetapkan. Kelelahan dan kurangnya kewaspadaan dapat mengganggu kemampuan Anda untuk mengambil keputusan dengan benar dan berkendara dengan aman.

Jangan Minum Minuman Beralkohol atau Obat-Obatan saat Berkendara

Alkohol atau obat-obatan dan berkendara tidak dapat disatukan. Walau hanya sekali minum dapat mengurangi kemampuan Anda untuk merespon perubahan kondisi di jalan dan kecepatan reaksi Anda menjadi buruk seiring dengan jumlah minuman

beralkohol yang Anda minum. Hal yang sama berlaku untuk penggunaan obat-obatan. Jangan minum minuman beralkohol atau obat-obatan dan mengendarai kendaraan, dan juga jangan biarkan teman Anda melakukannya.

Jagalah Kendaraan Anda Tetap pada Kondisi Aman

Sangatlah penting untuk menjaga agar kendaraan Anda dirawat dengan baik dan dalam kondisi yang aman untuk dikendarai.

Periksa kendaraan Anda setiap sebelum berkendara dan lakukan semua perawatan yang dianjurkan. Jangan sampai melebihi batas beban (▶ Hal. 15), dan jangan melakukan modifikasi pada kendaraan Anda atau memasang aksesoris yang dapat menyebabkan kendaraan Anda menjadi tidak aman (▶ Hal. 14).

Keselamatan diri adalah prioritas utama Anda. Jika Anda atau siapapun terluka ketika kecelakaan, luangkan waktu sejenak untuk melihat keparahan luka-luka dan menentukan apakah aman untuk melanjutkan

perjalanan. Mintalah bantuan darurat bila diperlukan. Patuhi juga undang-undang dan peraturan yang berlaku jika ada orang atau kendaraan lain yang terlibat dalam kecelakaan tersebut. Jika Anda memutuskan untuk melanjutkan berkendara, pertama putar kunci kontak ke posisi OFF, dan amati kondisi kendaraan Anda. Periksa adanya kebocoran-kebocoran cairan, periksa kekencangan mur-mur dan baut-baut yang kritis, dan periksa juga stang kemudi, handel-handel pengontrol, rem, dan roda. Berkendaralah dengan perlahan-lahan dan hati-hati. Kendaraan Anda mungkin mengalami kerusakan yang tidak langsung terlihat. Periksakan kendaraan Anda secara keseluruhan di bengkel yang mempunyai fasilitas servis yang berkualitas sesegera mungkin.

Bahaya Karbon Monoksida

Knalpot mengandung karbon monoksida beracun, yaitu gas yang tidak berwarna dan tidak berbau. Menghirup karbon monoksida dapat menyebabkan kehilangan kesadaran dan dapat menyebabkan kematian.

Jika Anda menghidupkan mesin di tempat yang tertutup atau bahkan hanya sebagian tertutup, maka udara yang Anda hirup dapat mengandung karbon monoksida dalam jumlah yang berbahaya. Jangan pernah menghidupkan kendaraan Anda di dalam garasi atau tempat tertutup lainnya.

PERINGATAN

Menyalakan mesin kendaraan Anda saat di ruangan tertutup atau sebagian tertutup dapat menyebabkan pembentukan racun gas karbon monoksida.

Menghirup gas yang tidak berwarna dan tidak berbau seperti ini dapat segera menyebabkan ketidaksadaran dan berujung kematian.

Hidupkan mesin kendaraan Anda pada saat berada di area yang berventilasi atau di tempat terbuka.

Label Gambar

Label Gambar

Halaman-halaman berikut menjelaskan arti label. Beberapa label memberi Anda peringatan tentang setiap potensi bahaya yang bisa menyebabkan luka serius. Yang lainnya menjelaskan informasi penting keselamatan. Baca informasi ini dengan hati-hati dan jangan melepas label.

Jika label lepas atau menjadi sulit untuk dibaca, kunjungi bengkel AHASS yang ditunjuk untuk mengganti label.

Ada simbol spesifik pada masing-masing label. Pengertian masing-masing simbol dan label adalah sebagai berikut.

Bacalah petunjuk yang terdapat pada Buku Pedoman Pemilik dengan saksama.

Bacalah petunjuk yang terdapat pada Buku Pedoman Reparasi dengan saksama. Demi keamanan, bawa kendaraan untuk diservis hanya di bengkel AHASS yang ditunjuk.

BAHAYA (dengan latar MERAH)

Anda AKAN MENINGGAL atau TERLUKA PARAH jika Anda tidak mengikuti petunjuk.

PERINGATAN (dengan latar ORANYE)

Anda DAPAT MENINGGAL atau TERLUKA PARAH jika Anda tidak mengikuti petunjuk.

PERHATIAN (dengan latar KUNING)

Anda DAPAT TERLUKA jika Anda tidak mengikuti petunjuk.

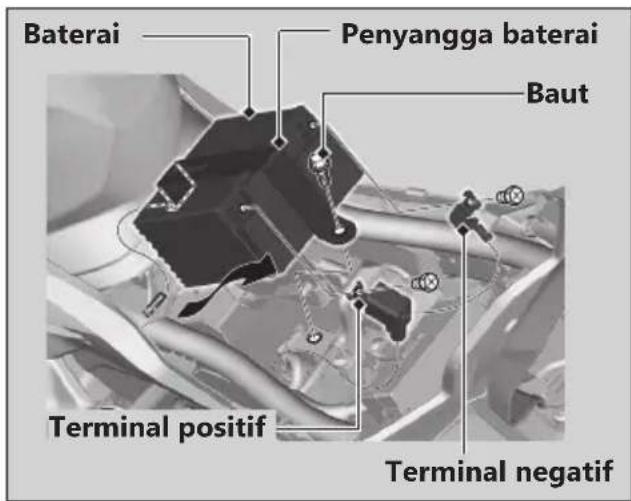

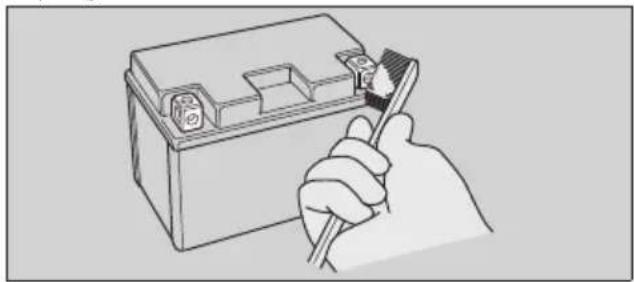

• Jauhkan api dan percikan api dari baterai. Baterai menghasilkan gas yang dapat menyebabkan ledakan.
• Gunakan pelindung mata dan sarung tangan karet saat menangani baterai, atau Anda bisa terbakar atau kehilangan penglihatan Anda karena elektrolit baterai.
• Jangan biarkan anak-anak dan orang-orang lain menangani baterai kecuali mereka mengerti dengan baik penanganan dan bahaya dari baterai.
• Tangani elektrolit baterai dengan perlakuan khusus karena mengandung cairan asam sulfat. Sentuhan dengan kulit atau mata bisa membuat Anda menderita luka bakar atau kehilangan penglihatan mata Anda.
• Bacalah pedoman ini dengan cermat dan pahami sebelum menangani baterai. Mengabaikan instruksi dapat menyebabkan seseorang terluka dan merusak kendaraan.
• Jangan gunakan baterai dengan elektrolit pada atau di bawah tanda batas terbawah. Baterai bisa meledak dan menyebabkan luka yang serius.

Label Gambar

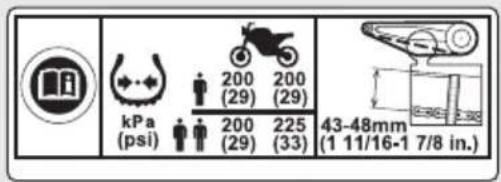

LABEL INFORMASI BAN & RANTAI RODA

Tekanan ban dingin:

[Pengemudi saja]

Depan 200 kPa (2,00 kgf/cm², 29 psi)

Belakang 200 kPa (2,00 kgf/cm², 29 psi)

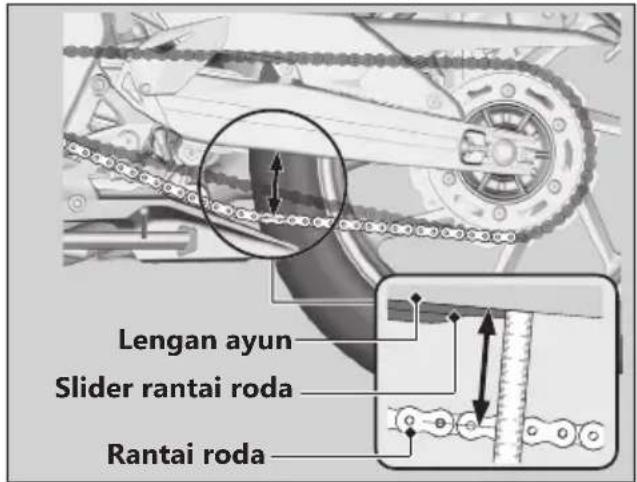

Jaga setelan rantai dan lumasi rantai.

Jarak main bebas 43 - 48 mm

Kecuali CBR250S3A

ETANOL hingga 10 % berdasarkan volume

Research Octane Number (RON) 90 atau lebih tinggi

LABEL PERHATIAN ELEMEN SARINGAN UDARA

Khusus Indonesia/Malaysia

Tekanan udara yang besar atau pembersihan lainnya dapat menurunkan kinerja dari elemen berperekat dan berakibat masuknya debu. Jangan lakukan perawatan. Harus diservis oleh bengkel AHASS yang ditunjuk.

Hal-Hal Yang Perlu Diperhatikan Untuk Keamanan Berkendara

Hal-Hal Yang Perlu Diperhatikan Untuk Keamanan Berkendara

●B erkendaralah dengan hati-hati dan letakkan tangan Anda pada stang kemudi dan kaki di pijakan kaki.
- Arahkan agar tangan penumpang berpegangan pada tali jok atau pinggang Anda, serta kedua kaki penumpang pada pijakan kaki saat berkendara.
- Pikirkan selalu keselamatan penumpang Anda, dan juga pengendara dan pengemudi lainnya.

Pakaian Pelindung

Pastikan bahwa Anda dan penumpang Anda mengenakan helm yang sesuai standar, pelindung mata, dan pakaian pelindung yang mudah dilihat. Hindari mengenakan pakaian yang longgar yang dapat terlilit pada ban sepeda motor Anda. Sebelum berkendara bersiaplah dari segala kemungkinan cuaca dan kondisi jalan yang buruk.

Helm

Bersertifikasi standar keselamatan, mudah terlihat, ukuran yang pas untuk kepala Anda

● Dapat dipakai dengan nyaman tapi aman, dengan tali dagu dikencangkan

- Pelindung wajah dengan bidang penglihatan yang tidak terhalang atau pelindung mata lainnya sesuai standar

PERINGATAN

Tidak menggunakan helm dapat meningkatkan cedera serius atau kematian saat terjadi kecelakaan.

Pastikan bahwa Anda dan penumpang Anda selalu mengenakan helm dan pakaian pelindung yang sesuai standar.

Sarung Tangan

Sarung tangan kulit yang menutupi seluruh jari dengan ketahanan gores yang tinggi

Sepatu Boot atau Sepatu Khusus untuk Berkendara

Sepatu berkualitas tinggi dengan sol anti-slip dan melindungi pergelangan kaki

Jaket dan Celana

Jaket pelindung lengan panjang yang mudah terlihat dan celana panjang yang tahan untuk berkendara (atau pakaian pelindung)

Periode Pemakaian Mula

Selama 500 km pertama, ikutilah petunjuk berikut ini untuk memastikan keandalan dan kinerja kendaraan Anda di masa mendatang.

●Hindari penggunaan gas secara penuh dan akselerasi dengan sangat cepat.
●Hindari pengereman dan penurunan kecepatan secara mendadak.
●Berkendaralah dengan biasa saja.

Rem

Perhatikan petunjuk-petunjuk berikut:

● Hindari pengereman dan penurunan kecepatan secara mendadak.
▶ Pengereman secara mendadak dapat mengurangi stabilitas kendaraan.
Apabila memungkinkan, kurangi kecepatan sebelum membelok, jika tidak maka Anda akan berisiko tergelincir.
- Berhati-hatilah pada permukaan jalan yang mudah slip.
▶ Ban akan lebih mudah tergelincir pada permukaan seperti ini dan jarak pengereman akan lebih panjang.
● Hindari pengereman secara terus menerus.
Pengereman berulang kali, seperti ketika melaju di jalan yang menurun dan panjang, dapat mengakibatkan panas berlebihan pada rem, yang menyebabkan berkurangnya efektivitas pengereman. Gunakan pengereman mesin sambil sesekali mengerem depan dan belakang untuk mengurangi kecepatan.
- Untuk efektivitas pengereman yang maksimum, gunakan kedua rem depan dan belakang secara bersamaan.

Model ini dilengkapi dengan Anti-lock Brake System (ABS) yang dirancang untuk membantu mencegah rem terkunci saat pengereman yang keras.

●ABS tidak mengurangi jarak pengereman. Dalam keadaan tertentu, ABS dapat menyebabkan jarak berhenti yang lebih panjang.
●ABS tidak berfungsi pada kecepatan di bawah 10 km/jam.
●Handel dan pedal rem mungkin akan sedikit kendur saat menggunakan rem. Hal ini normal.
●Gunakan selalu ban depan/belakang dan sprocket yang dianjurkan untuk memastikan ABS bekerja dengan baik.

Pengereman Mesin

Pengereman mesin membantu memperlambat kendaraan Anda ketika Anda menutup gas tangan. Untuk semakin memperlambat sepeda motor, pindahkan ke gigi yang lebih rendah. Gunakan pengereman mesin sambil sesekali mengerem depan dan belakang untuk mengurangi kecepatan ketika melaju di jalan yang menurun dan panjang.

Kondisi Basah atau Hujan

Permukaan jalan akan licin saat basah, dan rem yang basah akan mengurangi efisiensi pengereman. Anda harus ekstra hati-hati saat mengerem dalam kondisi basah.

Jika rem basah, lakukan pengereman sambil mengendarai kendaraan pada kecepatan rendah untuk membantu mengeringkan rem.

●Parkirlah pada permukaan yang keras dan rata.
- Jika Anda memang harus parkir di permukaan yang agak menanjak atau yang mudah bergeser, parkirlah kendaraan sedemikian rupa sehingga tidak bergerak atau jatuh.
●Pastikan bahwa bagian-bagian kendaraan yang bersuhu tinggi tidak bersentuhan dengan bahan-bahan yang mudah terbakar.
●Jangan menyentuh mesin, knalpot, rem dan bagian-bagian kendaraan lainnya yang bersuhu tinggi sebelum mendingin.
- Untuk mengurangi kemungkinan terjadinya pencurian, kuncilah selalu stang kemudi dan lepaskan kunci ketika meninggalkan kendaraan tanpa ada penjagaan.
Kami juga menganjurkan Anda untuk menggunakan perangkat anti-pencurian.

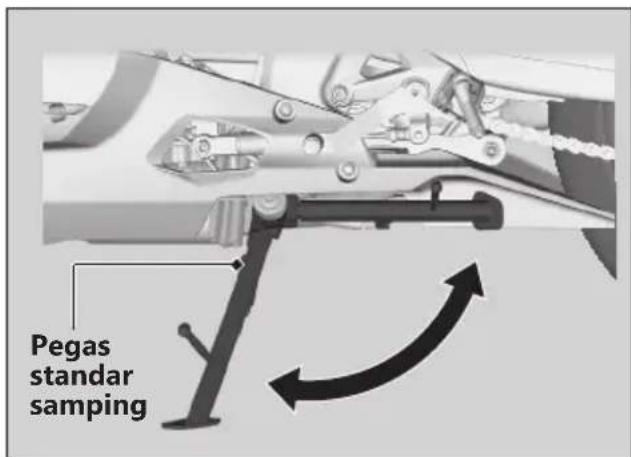

Memarkir dengan Standar Samping

1. Matikan mesin.

2. Tekan standar samping ke bawah.

3. Miringkan kendaraan ke kiri secara perlahan sampai seluruh berat kendaraan bertumpu pada standar samping.

4. Putar stang kemudi sepenuhnya ke kiri.
   ▶Memutar stang kemudi ke kanan akan mengurangi stabilitas dan dapat menyebabkan kendaraan terjatuh.

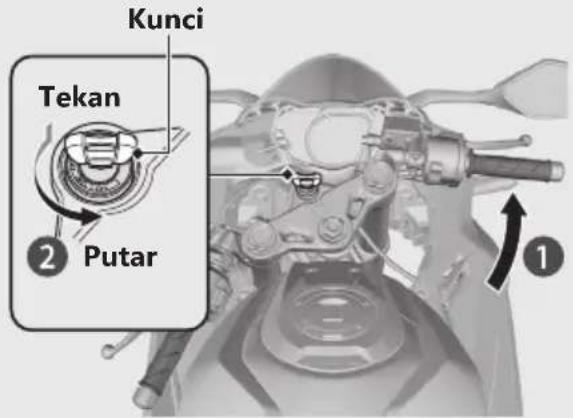

5. Putar kunci kontak ke posisi LOCK dan lepaskan kunci. ▶Hal. 46

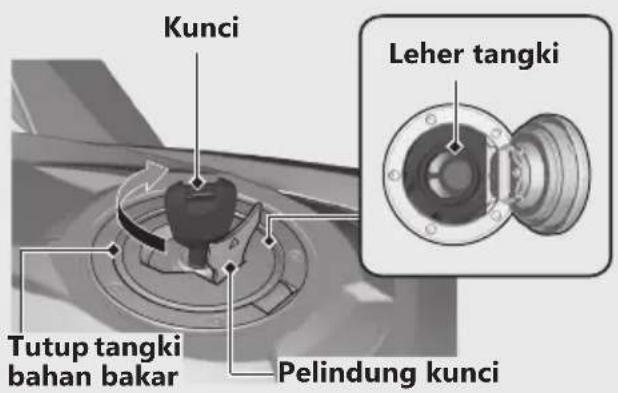

Petunjuk Mengenai Bahan Bakar dan Mengisi Bahan Bakar

Ikutilah petunjuk-petunjuk berikut ini untuk melindungi mesin, sistem bahan bakar, dan catalytic converter:

●Gunakan selalu bensin tanpa timbal.
●Gunakan angka oktan sesuai yang dianjurkan. Menggunakan bensin dengan angka oktan yang lebih rendah akan mengakibatkan kinerja mesin menurun.
●Jangan gunakan bahan bakar yang mengandung kadar alkohol tinggi. ➞Hal. 114
●Jangan gunakan bensin yang sudah basi atau terkontaminasi atau campuran minyak/bensin.
●Jangan sampai kotoran atau air masuk ke dalam tangki bahan bakar.

Aksesoris dan Modifikasi

Aksesoris dan Modifikasi

Kami sangat menyarankan Anda untuk tidak menambahkan aksesori yang tidak secara khusus dirancang untuk kendaraan Anda oleh Honda atau membuat modifikasi pada kendaraan Anda dari desain aslinya. Penambahan aksesoris dan modifikasi tersebut dapat membuat sepeda motor Anda menjadi tidak aman.

Memodifikasi kendaraan Anda juga dapat membatalkan garansi Anda dan membuat kendaraan Anda ilegal untuk dikendarai di jalan raya. Sebelum memutuskan untuk memasang aksesoris pada kendaraan Anda, pastikan bahwa modifikasi tersebut aman dan legal.

PERINGATAN

Aksesoris dan modifikasi yang tidak sesuai dapat menimbulkan kecelakaan dimana Anda dapat terluka parah atau meninggal.

Ikuti semua instruksi di buku pedoman pemilik ini mengenai aksesoris dan modifikasi.

Jangan menarik kereta gandeng dengan, atau menempelkan kereta samping pada kendaraan Anda. Kendaraan Anda tidak dirancang untuk tambahan-tambahan tersebut, dan penambahannya dapat menyebabkan terganggunya pengendalian kendaraan Anda.

Beban

●Membawa beban berlebihan akan mempengaruhi pengereman, stabilitas dan penguasaan kendaraan Anda. Berkendaralah selalu dengan kecepatan aman sesuai dengan beban yang Anda bawa.
●Hindari membawa beban berlebihan dan jaga beban agar berada dalam batas yang telah ditentukan.
Kapasitas berat maksimum ➞Hal. 118
●Ikatlah semua barang bawaan dengan erat, seimbang dan dekat dengan titik pusat kendaraan.
●Jangan letakkan benda-benda dekat dengan lampu-lampu atau knalpot.

PERINGATAN

Membawa beban yang melebihi kapasitas atau peletakan yang salah dapat menyebabkan kecelakaan dan Anda dapat terluka parah atau meninggal.

Ikuti petunjuk batas beban maksimum yang dianjurkan buku pedoman ini.

Lokasi Part-Part

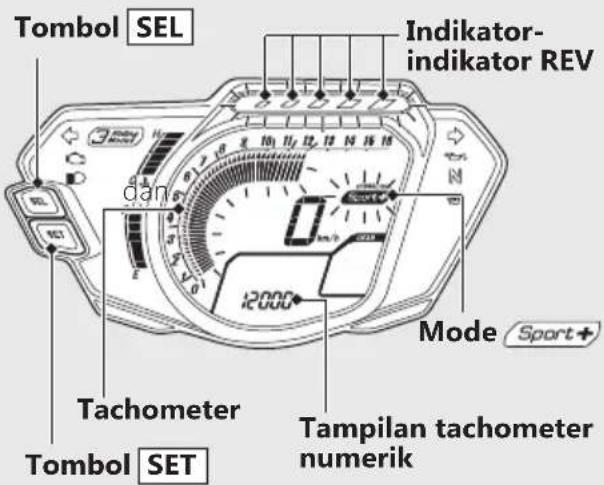

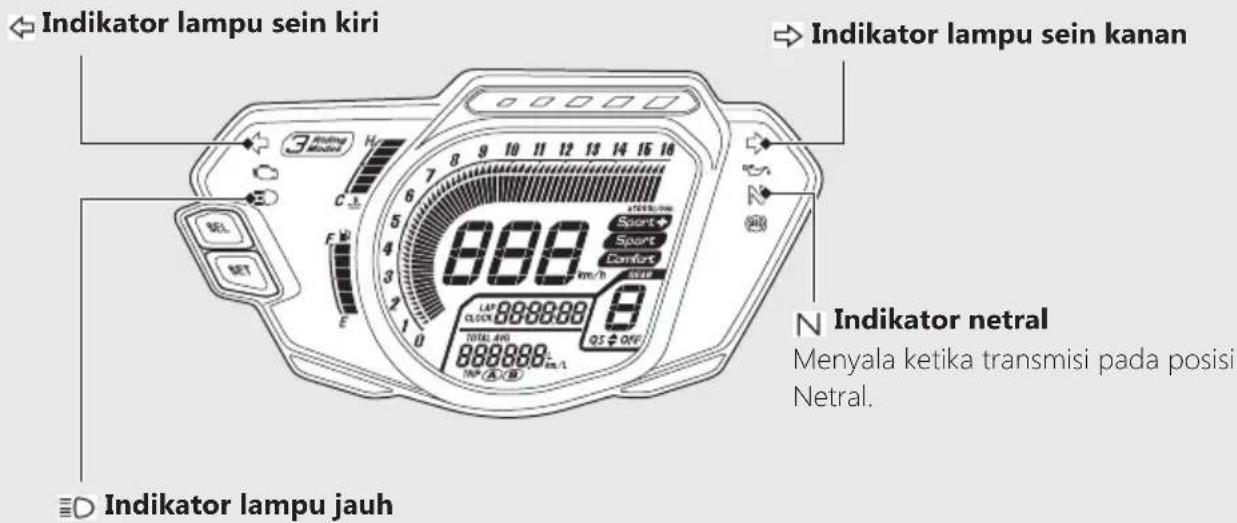

Instrumen

Tampilan Awal

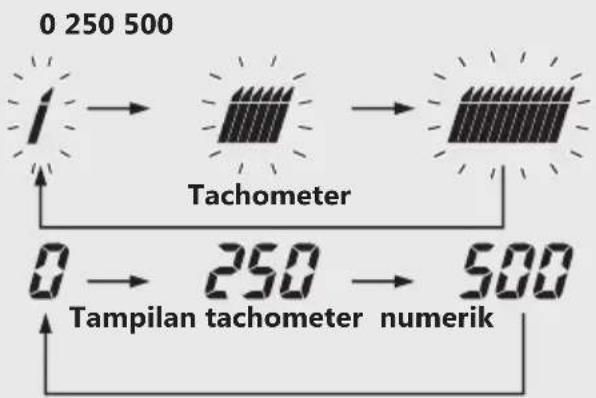

Pada saat kunci kontak diputar ke posisi ON, semua mode dan segmen-segmen digital akan ditampilkan. Jika ada bagian dari tampilan ini yang tidak menyala pada saat yang seharusnya, mintalah bengkel AHASS yang ditunjuk untuk memeriksa masalah yang ada.

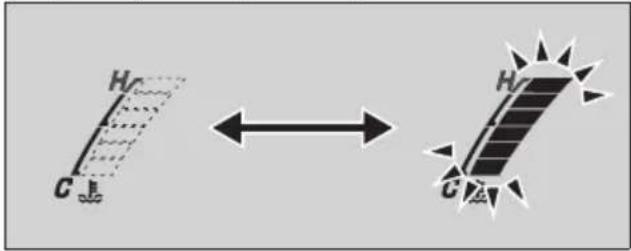

Meteran suhu cairan pendingin ()

Ketika suhu cairan pendingin melebihi yang dispesifikasikan, maka segmen H akan berkedip-kedip.

Jika berkedip-kedip saat berkendara:

Hal.93

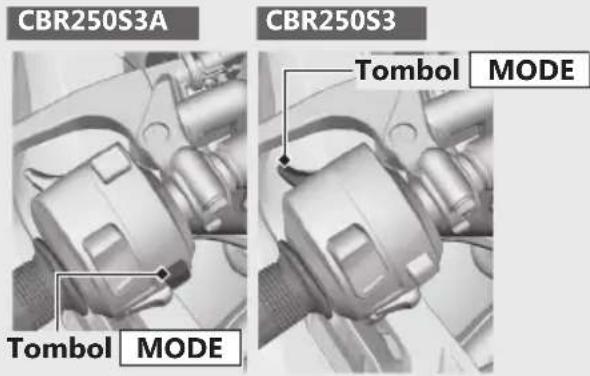

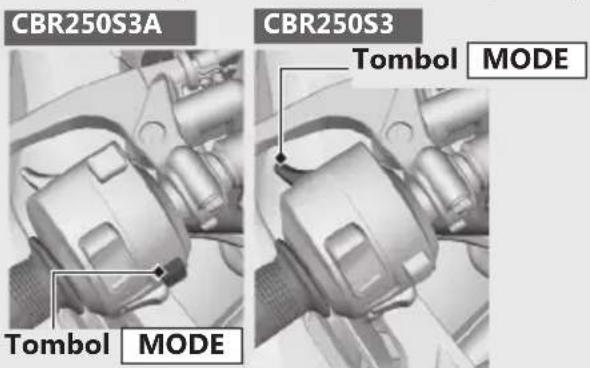

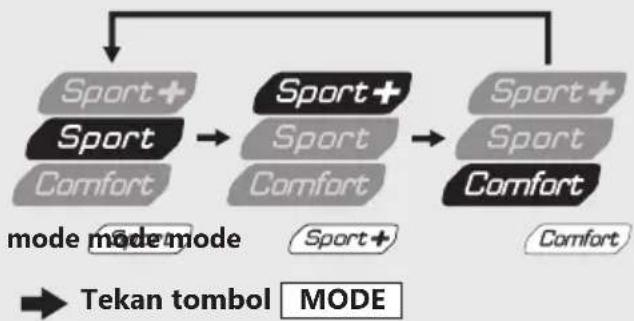

Indikator riding mode (mode berkendara) → Hal. 47

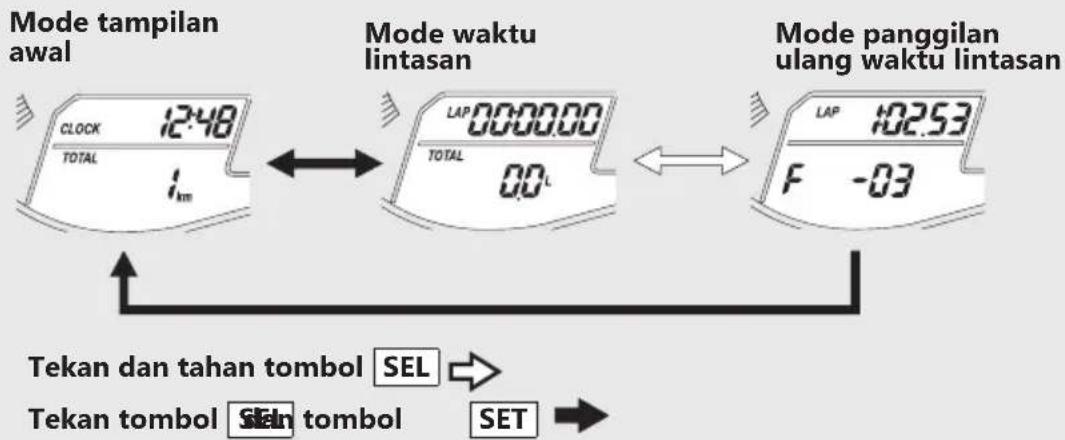

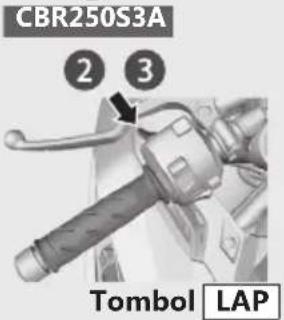

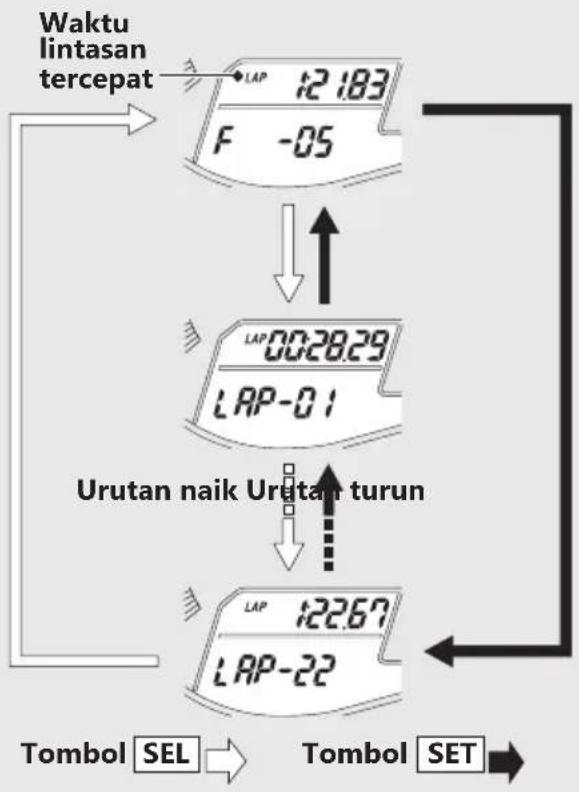

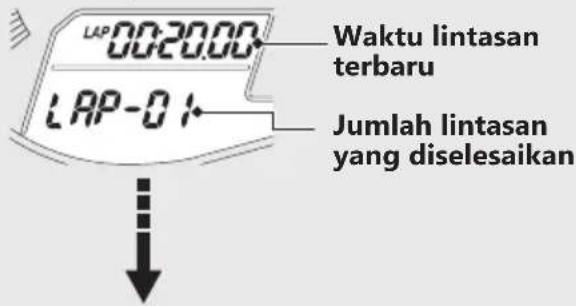

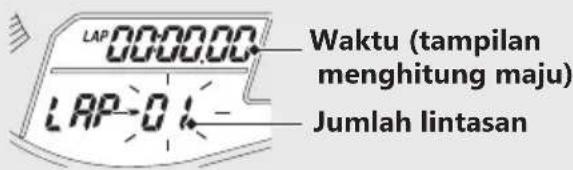

Jam (Tampilan 12-jam)/Timer lintasan Untuk mengatur jam: →Hal.24 Timer lintasan: →Hal.33

Meter Bahan Bakar

Sisa bahan bakar ketika hanya segmen ke 1 (E) mulai berkedip-kedip: sekitar 3,2 L

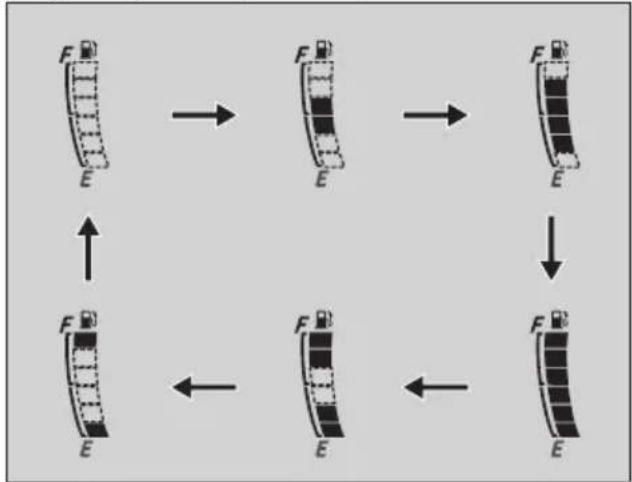

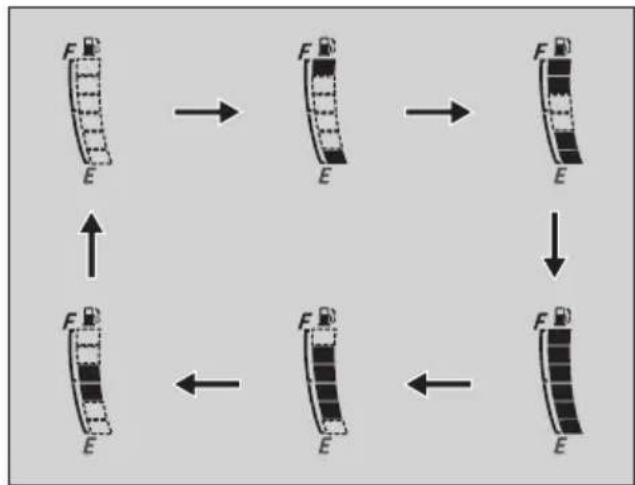

Jika indikator meter bahan bakar berkedip-kedip dengan pola berulang atau mati: Hal. 96

Instrumen (Bersambung)

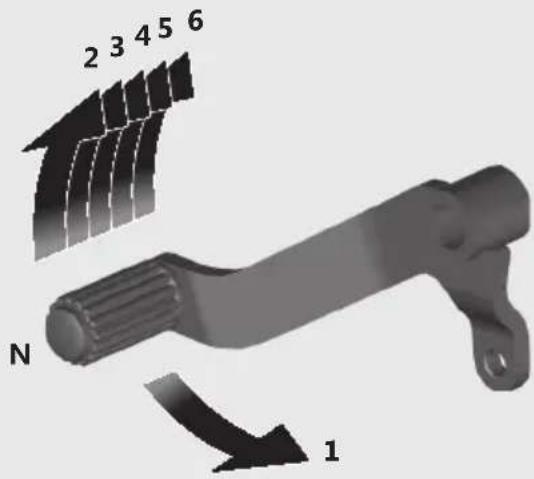

Indikator posisi gigi

Menunjukkan posisi gigi 1 sampai 6. "-" muncul ketika transmisi tidak dipindahkan dengan benar.

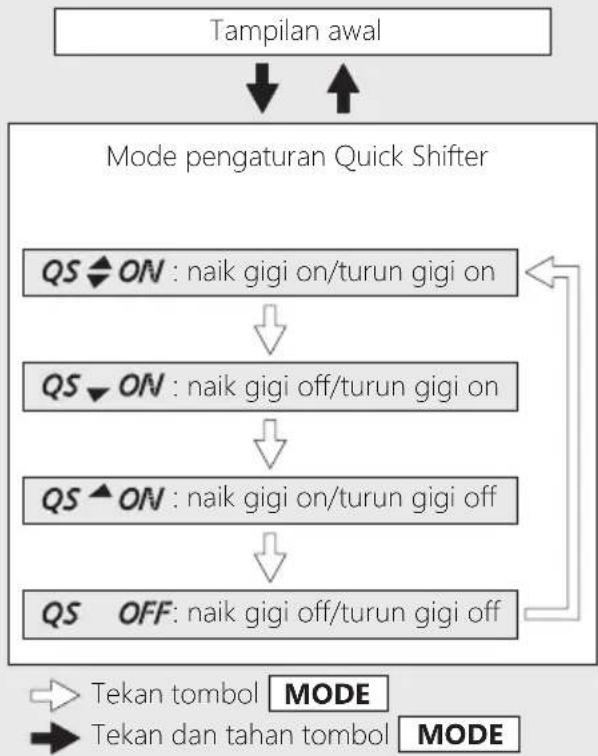

Indikator Quick Shifter →Hal.52

CBR250S3A

Jarak tempuh bahan bakar rata-rata dan konsumsi bahan bakar dihitung berdasarkan pada tripmeter A.

• Jarak tempuh bahan bakar saat ini:

Konsumsi bahan bakar instan saat ini. Jika kecepatan Anda kurang dari 5 km/jam, "--." ditampilkan.

Apabila “----” ditampilkan pada kecepatan di atas 5 km/jam, kunjungi bengkel AHASS yang ditunjuk untuk diservis.

• Jarak tempuh bahan bakar rata-rata:

jarak tempuh bahan bakar rata-rata sejak tripmeter A di-reset.

Pada saat “--.-” ditampilkan, kunjungi bengkel AHASS yang ditunjuk untuk diservis.

• Konsumsi bahan bakar:

Total konsumsi bahan bakar sejak tripmeter A di-reset.

Di atas 300 L : "300.0" ditampilkan.

Apabila “---.-” ditampilkan, kunjungi bengkel AHASS yang ditunjuk untuk diservis.

Untuk me-reset jarak tempuh bahan bakar rata-rata dan konsumsi bahan bakar: Hal. 22

Instrumen (Bersambung)

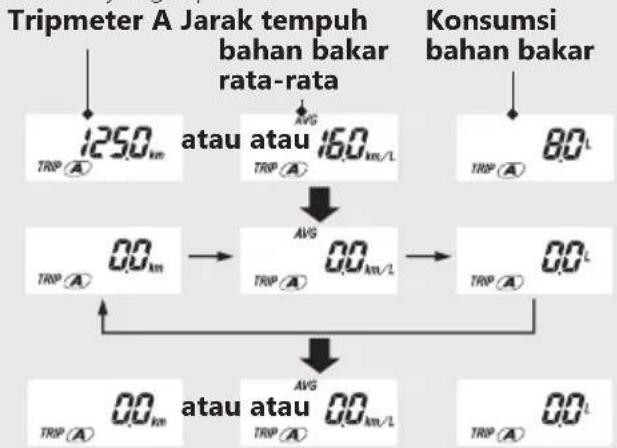

Untuk me-reset tripmeter, jarak tempuh bahan bakar rata-rata, dan konsumsi bahan bakar

Untuk me-reset tripmeter A, jarak tempuh bahan bakar rata-rata, dan konsumsi bahan bakar secara bersamaan, tekan dan tahan tombol SETka tripmeter A, jarak tempuh bahan bakar rata-rata, atau komsumsi bahan bakar akan ditampilkan. Apabila tripmeter A, konsumsi bahan bakar rata-rata dan konsumsi bahan bakar di-reset, maka "0.0" akan ditampilkan pada masing-masing indikator dan kemudian tampilan kembali ke indikator terakhir yang dipilih.

Juga, tripmeter A, jarak tempuh bahan bakar rata-rata, dan konsumsi bahan bakar akan secara otomatis di-reset setiap kali mengisi bahan bakar setelah segmen 1 (E) meteran bahan bakar mulai berkedip dan setelah mengendarai sepeda motor Anda sejauh 0,1 km.

Anda dapat mengaktifkan dan menonaktifkan mode reset otomatis dengan mengisi bahan bakar.

Hal.23

Untuk me-reset tripmeter B, tekan dan tahan tombol SETt tripmeter B ditampilkan.

Pengaturan Tampilan

Pengaturan Mode A

Item-item berikut dapat diubah secara berurutan

Hal.24

• Penyetelan jam
  • Penyetelan kecerahan lampu latar
• Mengaktifkan/menonaktifkan mode reset otomatis tripmeter A, jarak tempuh bahan bakar rata-rata dan konsumsi bahan bakar

Pengaturan Mode B

Item-item berikut dapat diubah secara berurutan.

Hal.27

• Pengaturan indikator-indikator REV
(pengaturan RPM berkedip, pengaturan interval (selang waktu) RPM dan penyetelan kecerahan indikator-indikator REV)
• Pengaturan mode tampilan tachometer

Instrumen (Bersambung)

Pengaturan Mode A

1 Penyetelan Jam:

1 Putar kunci kontak ke posisi ON.
2 Tekan dan tahan tombol SEL tombol SET, angka jam mulai berkedip dengan tampilan umum.

3 Tekan tombol SEL pai jam yang diinginkan ditampilkan.

Tekan dan tahan tombol SELK memajukan jam dengan cepat.

4 Tekan tombol SETgka menit akan mulai berkedip-kedip.

5 Tekan tombol SEL pai menit yang diinginkan ditampilkan.

▶Tekan dan tahan tombol SBLk memajukan menit dengan cepat.

6 Tekan tombol SET telah diatur, dan kemudian tampilan berubah ke penyetelan kecerahan lampu latar.

2 Penyetelan kecerahan lampu latar:

Anda dapat menyetel salah satu dari lima tingkat kecerahan.

Anda dapat juga mengaktifkan atau menonaktifkan mode reset otomatis dengan mengisi bahan bakar setelah segmen 1 (E) meteran bahan bakar mulai berkedip. Penonaktifan telah diatur di awal.

1 Tekan tombol SELk memilih "mengaktifkan) atau " (menonaktifkan) pada mode reset otomatis.
2 Untuk mengakhiri pilihan, tekan tombol . SET Pengaktifan/penonaktifan mode reset otomatis telah diatur, dan kemudian tampilan bergeser ke tampilan umum.

Instrumen (Bersambung)

Pengaturan secara otomatis berubah dari pengaturan mode A ke tampilan umum jika kunci kontak diputar ke OFF atau tombol tidak ditekan selama sekitar 30 detik.

Jika tombol tidak ditekan selama sekitar 30 detik, item-item dalam proses yang sedang diatur akan diabaikan dan hanya item yang telah difinalisasi sajalah yang akan diterapkan.

Item yang sedang dalam proses diatur dan yang telah difinalisasi, akan diterapkan setelah kunci kontak diputar ke posisi OFF.

Anda dapat mengganti pengaturan indikator-indikator REV.

Anda dapat mengatur masing masing nilai RPM berkedip dengan Sport+ mode

Comfort. Urutan pengaturannya adalah mode

1 Untuk mengganti pengaturan mode B, putar kunci kontak ke posisi ON sambil menekan tombol Selmbai tampilan awal selesai. Kedipan segmen batang pada tachometer menunjukkan RPM berkedip saat ini yang digunakan dan tampilan tachometer numerik menunjukkan hal tersebut. Pada saat yang bersamaan, semua indikator-indikator REV dan mode Sport+ berkedip.

Instrumen (Bersambung)

2 Pengaturan RPM berkedip (mode Sport+ Setiap kali tombol SElekan, nilai pengaturan RPM berkedip naik setiap 250 r/menit (rpm) (satu segmen). Pada saat nilai pengaturan melebihi kisaran yang dijinkan, nilai pengaturan RPM otomatis kembali ke 4.000 r/menit (rpm). ▶Tekan dan tahan untuk mempercepat pengaturan nilai RPM berkedip.

Kisaran Pengaturan yang Tersedia 4.000 -sampai- 14.000 r/menit (rpm)

3 Tekan tombol SET berkedip (Mode Sport+) telah diatur, dan kemudian tampilan bergeser ke pengaturan RPM berkedip (mode Sport).

4 Pengaturan RPM berkedip (mode) Sport Ikuti langkah-langkah 2 pada "Pengaturan RPM berkedip (mode) Sport +

Kisaran Pengaturan yang Tersedia 4.000 -sampai- 14.000 r/menit (rpm)

5 Tekan tombol SETM berkedip (Mode Sport) telah diatur, dan kemudian tampilan bergeser ke pengaturan RPM berkedip (mode Comfort).

6 Pengaturan RPM berkedip (mode Comfort) Ikuti langkah-langkah 2 pada "Pengaturan RPM berkedip (mode Sport +

Kisaran Pengaturan yang Tersedia 4.000 -sampai- 14.000 r/menit (rpm)

7 Tekan tombol SETM berkedip semua mode berkendara telah diatur, dan kemudian tampilan bergeser ke pengaturan lampu interval RPM. Pada saat yang bersamaan, segmen bar yang berkedip menunjukkan pengaturan yang diterapkan saat ini berasal dari RPM berkedip dan tampilan tachometer numerik menunjukkan RPM interval.
8 Setiap kali tombol SELkan, angka lampu interval RPM berubah dengan urutan 0 r/menit (rpm), 250 r/menit (rpm) dan 500 r/menit (rpm). Selama pengaturan ini, indikator-indikator REV akan menyala satu per satu dari kiri dan ketika semua lampu indikator menyala, maka semua lampu akan mati, dan kemudian semua lampu menyala kembali dari kiri.

Instrumen (Bersambung)

Misal Saat RPM berkedip telah diatur 13.000 r/menit (rpm) dan lampu interval RPM adalah 250 r/menit (rpm).

Indikator-indikator REV	r/menit (rpm)
	11.750 r/menit (rpm)
	12.000 r/menit (rpm)
	12.250 r/menit (rpm)
	12.500 r/menit (rpm)
	12.750 r/menit (rpm)
	13.000 r/menit (rpm)

Jika lampu interval RPM 0, maka indikator REV mulai berkedip pada saat mencapai RPM berkedip.

9 Tekan tombol .SETM interval telah diatur, dan kemudian tampilan bergeser ke penyetelan kecerahan indikator-indikator REV.
10 Tekan tombol SELgkat kecerahan telah berubah. ▶ Anda dapat menyetel salah satu dari lima tingkat kecerahan.

11 Tekan tombol SET terahan indikator-indikator REV telah diatur, dan kemudian tampilan bergeser ke tampilan pengaturan tachometer.

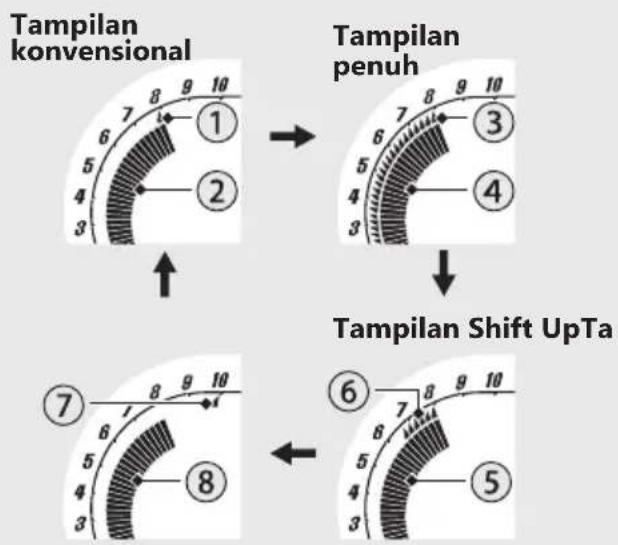

2 Mengganti mode tampilan tachometer:

Anda dapat mengganti mode tampilan pada tachometer.

Tampilan konvensional

Menampilkan RPM mesin pada segmen atas (①) dan bawah (②).

Tampilan penuh

Menampilkan RPM mesin pada segmen atas (③) dan bawah (④).

Segmen atas dan bawah menampilkan kisaran yang sama.

Tampilan Shift Up

Menampilkan RPM mesin pada segmen bawah (⑤). Menampilkan kisaran pengaturan indikator REV pada segmen atas (⑥).

Pengaturan indikator-indikator REV Hal.27

Tampilan tahan puncak

Menampilkan RPM mesin pada segmen atas (7) dan bawah (8).

Segmen atas akan terus menampilkan RPM mesin maksimum untuk sementara.

Misal Putaran mesin per menit 8.000 r/menit (rpm)

Instrumen (Bersambung)

1 Tekan tombol SELk mengganti mode tampilan tachometer.
2 Tekan tombol SET de tampilan yang dipilih saat ini telah diatur, dan pengaturan kembali ke tampilan awal.

Pengaturan secara otomatis berubah dari pengaturan mode B ke tampilan umum jika kunci kontak diputar ke OFF, tombol tidak ditekan selama sekitar 30 detik, atau mesin dihidupkan

Jika tombol tidak ditekan selama sekitar 30 detik, item-item dalam proses yang sedang diatur akan diabaikan dan hanya item yang telah difinalisasi sajalah yang akan diterapkan.

Item yang sedang dalam proses diatur dan yang telah difinalisasi, akan diterapkan setelah kunci kontak diputar ke posisi OFF.

Jika mesin dihidupkan, item-item dalam proses yang sedang diatur akan diabaikan dan hanya item yang telah difinalisasi sajalah yang akan diterapkan.

Timer Lintasan

Anda bisa menampilkan dan merekam waktu lintasan, konsumsi bahan bakar, jarak tempuh, waktu berkendara, dan jarak tempuh bahan bakar rata-rata.

Tekan tombol SEL tombol pad SET at yang bersamaan ketika sepeda motor berhenti. Tampilan awal berubah ke mode waktu lintasan

Hal.34

Tekan dan tahan tombol ⚪ḅa saat sepeda motor berhenti. Tampilan berubah antara mode waktu lintasan dan mode panggilan ulang waktu lintasan. →Hal. 38

Untuk kembali ke tampilan awal, tekan tombol SEL dan tombol SET1 saat yang bersamaan ketika sepeda motor berhenti.

Bersambung

Instrumen (Bersambung)

Mode waktu lintasan

Anda dapat menampilkan waktu lintasan, konsumsi bahan bakar, jarak tempuh, waktu berkendara, dan jarak tempuh bahan bakar rata-rata yang paling terbaru.

Data yang dapat direkam

Nomor lintasan/LAP sampai 99

Waktu lintasan/LAP sampai 59:59.99

Konsumsi bahan bakar sampai 300.0

Jarak tempuh sampai 9,999.9

Waktu berkendara 99 Jam 59:59.99

Mengubah tampilan pada mode waktu lintasan

Tekan tombol SEL k mengubah masing-masing mode.

Tekan dan tahan tombol SETuk me-reset item-item yang ditampilkan saat ini.

Instrumen (Bersambung)

Pengukuran waktu lintasan

Tombol
SET

1 Ubah tampilan ke mode waktu lintasan.

Hal.33

2 Tekan tombol SET tombol kemudian mulai mengukur.

LAP

Saat mengukur 1 lintasan

3 Tekan tombol LAP setiap lintasan.

Saat menyelesaikan 1 lintasan

Saat menyelesaikan 21 lintasan

▶ Selama pengukuran, mengubah ke mode-mode lain tidak tersedia.

Instrumen (Bersambung)

Mode panggilan ulang waktu lintasan

• Riwayat waktu lintasan yang terekam dan waktu lintasan tercepat ditampilkan.
  • Waktu lintasan telah di-reset.

Waktu lintasan tercepat (F-LAP) adalah waktu lintasan minimal.

Waktu lintasan tercepat (F-LAP) tidak termasuk waktu lintasan awal dan akhir.

Setiap kali tombol SETkan, tampilan berubah menjadi F-LAP, LAP-01, LAP-02 \~ (urutan naik). Setiap kali tombol SETkan, tampilan berubah menjadi F-LAP, LAP-02, LAP-01 (urutan turun).

Reset waktu lintasan

Tekan dan tahan tombol SETuk tampilan "cuk-kemudian tekan tombol, makeSET pengukuran waktu lintasan akan ter-reset semua.

Indikator

Jika salah satu dari indikator-indikator ini ada yang tidak menyala sesuai fungsinya, maka mintalah bengkel AHASS yang ditunjuk untuk memeriksa masalah yang ada.

Indikator REV

Menyala pada waktu kunci kontak diputar ke posisi ON. Mati pada saat mesin hidup.

Apabila indikator menyala saat mesin hidup: Hal. 94

Menyala sesaat pada waktu kunci kontak diputar ke posisi ON.

Apabila indikator menyala saat mesin hidup:

Hal.94

Indikator ABS (Anti-lock Brake System)

Khusus CBR250S3A

Menyala pada waktu kunci kontak diputar ke posisi ON. Mati pada waktu kecepatan mencapai sekitar 10 km/jam.

Apabila indikator menyala saat

berkendara: Hal. 95

Indikator (Bersambung)

Indikator REV

- Menyala sesaat pada waktu kunci kontak diputar ke posisi ON.

Pengaturan awal (Semua mode berkendara)

RPM berkedip: 12.000 r/menit (rpm)

RPM interval: 250 r/menit (rpm)

Indikator-indikator REV	r/menit (rpm)
	10.750 r/menit (rpm)
	11.000 r/menit (rpm)
	11.250 r/menit (rpm)
	11.500 r/menit (rpm)
	11.750 r/menit (rpm)
	12.000 r/menit (rpm)

Pengaturan indikator-indikator REV: Hal.27

Tombol & Sakelar

CBR250S3A

Tombol lintasan

Mengaktifkan timer lintasan.

→Hal.36

Sakelar engine stop/ Tombol starter

Secara normal harus berada pada posisi (Run).

Dalam keadaan darurat, pindahkan ke posisi (Stop) untuk mematikan mesin.

Tombol klakson

Sakelar lampu sein

Dapat dinyalakan saat kunci kontak ke posisi ON.

Tombol mode

Mengubah mode berkendara.

Hal.47

ON

Menyalakan sistem kelistrikan untuk menghidupkan mesin/berkendara.

OFF Mematikan mesin.

LOCK

Mengunci kemudi.

Kunci Kontak

Menyalakan/mematikan sistem kelistrikan dan mengunci kemudi.

▶ Kunci dapat dilepaskan pada saat posisi OFF atau LOCK.

Tombol & Sakelar (Bersambung)

CBR250S3

Tombol lintasan

Mengaktifkan timer lintasan. →Hal.36

Tombol mode

Mengubah mode

berkendara.

Hal.47

Tombol klakson

Sakelar lampu sein

Secara normal harus berada pada posisi (Run).

Dalam keadaan darurat, pindahkan ke posisi (Stop) untuk mematikan mesin.

Kunci Kontak

Menyalakan/mematikan sistem kelistrikan dan mengunci kemudi.

▶ Kunci dapat dilepaskan pada saat posisi OFF atau LOCK.

ON

Menyalakan sistem kelistrikan untuk menghidupkan mesin/berkendara.

OFF Mematikan mesin.

LOCK

Mengunci kemudi.

Kuncilah kemudi saat parkir untuk mencegah terjadinya pencurian.

Kami juga menganjurkan Anda untuk menggunakan kunci roda berbentuk U atau kunci sejenis yang mirip.

1 Putar stang kemudi sepenuhnya ke kiri.
2 Tekan kunci ke dalam, dan putar kunci kontak ke posisi LOCK.

▶ Putar stang kemudi ke kanan dan ke kiri sedikit apabila sulit mengunci.

3 Lepaskan kunci.

Membuka

Masukkan kunci, tekan ke dalam, dan putar kunci kontak ke posisi OFF.

Riding mode (Mode berkendara)

Anda dapat mengubah mode berkendara.

Mode Berkendara

Mode Sport

Mode ini memberikan pembukaan gas tangan dan tenaga terasa secara linier

Mode Sport+

Mode ini mengutamakan kenyamanan dengan mengurangi tenaga.

Memilih mode berkendara

Tekan tombol MODEs tangan tertutup penuh.

Apabila Anda menekan tombol sMODE gas tangan terbuka, mode berkendara tidak akan berubah sebelum gas tangan tertutup penuh. Indikator mode berkendara juga akan berkedip sampai mode berkendara diubah.

▶ Setiap kali kunci kontak diputar ke posisi ON, mode berkendara akan secara otomatis di-set pada mode .Sport


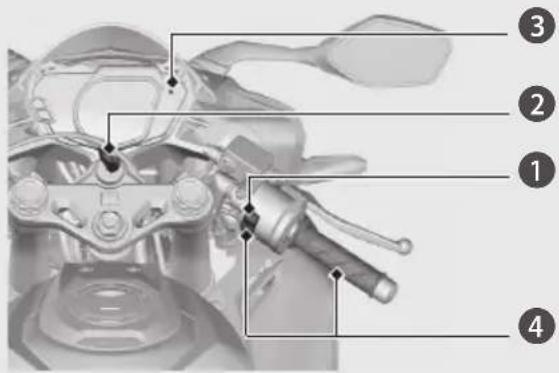

Menghidupkan Mesin

Hidupkan mesin Anda dengan menggunakan prosedur berikut ini, dalam keadaan mesin dingin maupun panas.

• Jika mesin tidak dapat dihidupkan dalam waktu kurang dari 5 detik, putar kunci kontak ke OFF dan tunggu selama 10 detik sebelum mencoba kembali untuk memulihkan tegangan baterai.
• Membiarkan mesin berputar stasioner secara berkepanjangan dan menggeber-geber mesin dapat merusak mesin dan sistem knalpot.
• Mesin tidak akan hidup jika putaran gas tangan terbuka penuh.

1 Pastikan bahwa sakelar engine stop ada di posisi (Run).
2 Putar kunci kontak ke posisi ON.
3 Pindahkan gigi transmisi ke Netral (Indikator N menyala).
4 Tekan tombol start dengan posisi gas tangan tertutup sepenuhnya.

Jika mesin susah dihidupkan:

Dengan gas tangan sedikit terbuka (sekitar 3 mm, tanpa jarak main bebas) sambil menghidupkan mesin.

Sekitar 3 mm, tanpa jarak main bebas

Jika mesin tidak dapat dihidupkan:

①Putar gas tangan sampai terbuka penuh dan tekan tombol starter selama 5 detik.
②Ulangi prosedur menghidupkan mesin secara normal.
③Jika mesin hidup, buka gas tangan sedikit apabila putaran stasioner mesin tidak stabil.
④Jika mesin tidak hidup, tunggu 10 detik sebelum mencoba langkah ① & ② kembali.

Jika Mesin Tidak Dapat Dihidupkan Hal. 92

Pemindahan Gigi Transmisi

Transmisi kendaraan Anda memiliki 6 gigi maju dalam pola perpindahan satu-ke bawah, lima-ke atas.

Khusus Thailand/Malaysia

Jika Anda meletakkan kendaraan dengan gigi dimasukkan sedangkan standar samping diturunkan, mesin akan mati.

Quick Shifter

CBR250S3A

Sistem ini memungkinkan pergantian gigi naik dan turun dengan sangat cepat tanpa menggunakan kopling dan gas tangan.

Sistem ini tidak berfungsi saat menaikkan gigi dengan gas tangan tidak diputar.
Sistem ini berfungsi saat kecepatan mesin lebih dari 1.500 r/menit (rpm) pada naik gigi atau lebih dari kecepatan stasioner pada turun gigi.
Sistem ini tidak berfungsi saat handel kopling ditarik.

- Jika "-" ditampilkan pada indikator posisi gigi, sistem Quick Shifter tidak berfungsi.

• Jika Quick Shifter tidak berfungsi normal, kopling dapat digunakan untuk menyelesaikan operasi perpindahan gigi.
• Quick Shifter dapat secara individual ON (aktif) dan OFF (non-akitf).
• Jika Malfunction Indicator Lamp PGM-FI menyala atau indikator posisi gigi berkedip "-" pada posisi gigi saat ini, sistem Quick Shifter mungkin tidak bekerja. Jika salah satu dari di atas terjadi, hubungi AHASS yang ditunjuk sesegera mungkin.

Untuk Mengubah Pengaturan Quick Shifter

Hal.52

Pemindahan Gigi Transmisi (Bersambung) Mengubah Pengaturan Quick Shifter

Anda dapat mengubah pengaturan Quick Shifter.

• asQuick Shifter "ON" (aktif) saat naik gigi dan turun gigi.
• qsQuick Shifter "ON" (aktif) hanya saat turun gigi.
• asQuick Shifter "ON" (aktif) hanya saat naik gigi.
• qsQuick Shifter "OFF" (non-aktif) saat naik gigi dan turun gigi

Memilih mode Quick Shifter

1 Putar kunci kontak ke posisi ON.
2 Tekan dan tahan tombol sMODE indikator Quick Shifter mulai berkedip-kedip.

3 Tekan tombol smpapengaturan yang diinginkan ditampilkan.

4 Untuk mengakhiri pengaturan, tekan dan tahan tombol MODE.

Pengaturan yang telah juga dapat diselesaikan dengan cara memutar kunci kontak ke posisi OFF.

Kontrol akan secara otomatis berganti dari mode pengaturan Quick Shifter ke tampilan awal jika mesin dihidupkan. Walaupun demikian, pengaturan yang telah dibuat tetap dijaga.

Mengisi Bahan Bakar

Jangan mengisi bahan bakar lebih dari leher tangki.

Jenis bahan bakar: Bensin tanpa timbal

Angka oktan bahan bakar: Kendaraan Anda dirancang untuk menggunakan angka oktan RON (Research Octane Number) 90 atau lebih tinggi.

CBR250S3A tipe MA, VII MA, TH, VII TH/

CBR250S3 tipe III MA

Angka oktan bahan bakar: Kendaraan Anda dirancang untuk menggunakan angka oktan RON (Research Octane Number) 91 atau lebih tinggi.

Angka oktan bahan bakar: Kendaraan Anda dirancang untuk menggunakan angka oktan RON (Research Octane Number) 88 atau lebih tinggi.

Kapasitas tangki: 14,5 L

Petunjuk Mengenai Bahan Bakar dan

Mengisi Bahan Bakar

Hal.13

Membuka Tutup Tangki Bahan Bakar

Buka pelindung kunci, masukkan kunci, dan putar searah jarum jam untuk membuka tutup tangki bahan bakar.

Menutup Tutup Tangki Bahan Bakar

1 Setelah mengisi bahan bakar, tekan tutup tangki bahan bakar sampai mengunci.
2 Lepaskan kunci dan tutuplah pelindung kunci.
Kunci tidak dapat dilepaskan jika tutup tangki bahan bakar tidak terkunci.

PERINGATAN

Bensin sangat mudah terbakar dan dapat meledak. Anda dapat terbakar atau terluka parah saat menangani bensin.

• Matikan mesin dan jauhkan dari panas, percikan bunga api dan nyala api.
• Menangani bahan bakar harus dilakukan di udara terbuka.
• Lap segera bensin yang tertumpah.

Peralatan Penyimpanan

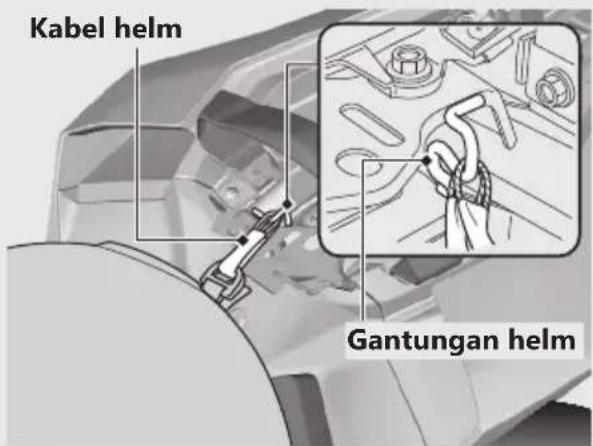

Gantungan Helm/Tool Kit

Gantungan helm, kabel helm (di dalam tool kit), tool kit berada di bawah jok belakang.

▶Gunakan gantungan helm hanya pada saat parkir.

Mengendarai dengan helm tergantung pada gantungan helm dapat mengganggu kemampuan Anda untuk mengendalikan kendaraan dan dapat menimbulkan kecelakaan dimana Anda dapat terluka parah atau meninggal.

Gunakan gantungan helm hanya pada saat parkir. Jangan mengendarai kendaraan dengan helm terikat pada gantungan.

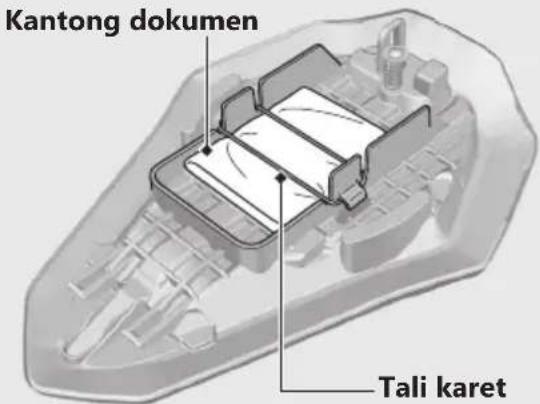

Kantong dokumen

Kantong dokumen berada dibalik jok belakang.

Bacalah "Pentingnya Perawatan Berkala" dan "Dasar-Dasar Perawatan Berkala" dengan saksama sebelum melakukan pekerjaan perawatan berkala apapun. Lihat pada "Spesifikasi" untuk data-data servis.

Pentingnya Perawatan Berkala....Hal. 59

Jadwal Perawatan Berkala....Hal. 60

Dasar-Dasar Perawatan Berkala....Hal. 63

Tool Kit Hal. 73

Melepaskan & Memasang Komponen

Body Hal. 74

Baterai.... Hal. 74

Jok Depan Hal. 75

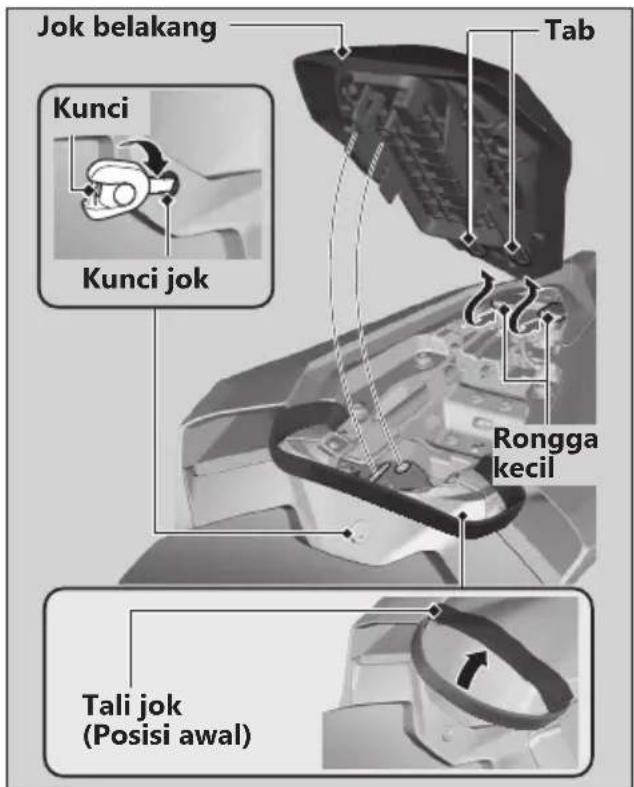

Jok Belakang.... Hal. 76

Oli Mesin Hal. 77

Cairan Pendingin Hal. 79

Rem Hal. 81

Standar Samping Hal. 84

Rantai Roda Hal. 85

Kopling.... Hal. 86

Gas tangan.... Hal. 89

Penyetelan-Penyetelan Lain ....Hal. 90

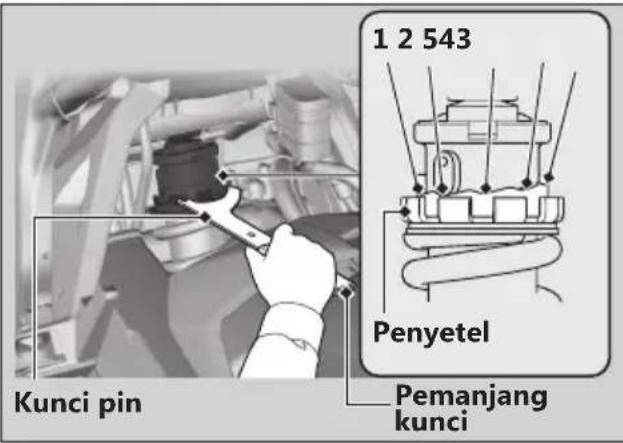

Menyetel Suspensi Belakang ....Hal. 90

Pentingnya Perawatan Berkala

Pentingnya Perawatan Berkala

Menjaga kendaraan Anda agar terawat dengan baik adalah sangat penting bagi keamanan Anda pribadi dan untuk melindungi kendaraan Anda, mendapatkan performa yang maksimal, menghindari kerusakan, dan mengurangi polusi udara. Perawatan berkala merupakan tanggung jawab pemilik. Pastikan untuk memeriksa kendaraan Anda setiap kali sebelum berkendara dan melakukan pemeriksaan secara periodik sesuai Jadwal Perawatan Berkala. ➤Hal. 60

PERINGATAN

Tidak merawat kendaraan Anda sebagaimana mestinya atau tidak memperbaiki masalah sebelum berkendara, akan menyebabkan terjadinya kecelakaan dimana Anda dapat terluka parah atau meninggal.

Selalu ikuti rekomendasi pemeriksaan dan perawatan dan jadwal di buku pedoman pemilik ini.

Keamanan Saat Perawatan Berkala

Bacalah selalu petunjuk-petunjuk perawatan berkala sebelum memulai sesuatu pekerjaan dan pastikan bahwa Anda memiliki semua tool, part-part dan ketrampilan yang diperlukan.

Kami tidak dapat memperingatkan Anda setiap bahaya yang mungkin terjadi saat melakukan perawatan berkala. Hanya Anda yang dapat mengambil keputusan apakah Anda perlu melakukan sesuatu tindakan tertentu.

Ikutilah petunjuk-petunjuk berikut ini ketika melakukan perawatan berkala.

●Matikan mesin dan lepaskan kunci.
●Parkirlah sepeda motor Anda pada permukaan keras dan datar dengan menggunakan standar samping atau alat penyangga khusus lainnya untuk menyangga sepeda motor.
●Biarkan mesin, knalpot, rem, dan bagian-bagian lainnya yang bersuhu tinggi untuk mendingin sebelum melakukan servis karena Anda bisa terluka bakar.
●Hidupkan mesin hanya bila diinstruksikan, dan lakukanlah di tempat yang mempunyai ventilasi cukup.

Jadwal Perawatan Berkala

Jadwal perawatan berkala menjelaskan persyaratan yang diperlukan dalam perawatan berkala untuk memastikan keamanan, kinerja yang handal, dan kontrol emisi yang sesuai.

Pekerjaan perawatan berkala harus dilakukan sesuai dengan standar dan spesifikasi Honda oleh teknisi yang dilatih dan diperlengkapi secara memadai. Bengkel AHASS yang ditunjuk telah memenuhi semua persyaratan ini. Simpanlah catatan yang akurat mengenai perawatan berkala kendaraan Anda untuk membantu memastikan bahwa kendaraan Anda dirawat dengan baik. Pastikan bahwa siapa pun yang melakukan perawatan berkala selalu melengkapi catatan ini.

Semua perawatan berkala yang sudah terjadwal dianggap sebagai biaya operasional yang normal bagi pemilik sepeda motor dan akan dikenakan biaya oleh bengkel AHASS yang ditunjuk. Simpanlah semua kwitansi. Jika Anda menjual kendaraan, kwitansi-kwitansi ini harus diserahkan bersama dengan kendaraan ke pemilik baru.

Honda menyarankan agar bengkel AHASS yang ditunjuk menguji jalankan kendaraan Anda setelah setiap kali perawatan berkala dilakukan.

Jadwal Perawatan Berkala

Bagian-bagian		Pemeriksaan Sebelum Berkendara ➞Hal. 63	Frekuensi*1								Pemeriksaan Tahunan			Penggantian Teratur		Lihat pada hal.
			× 1.000 km		1 6 12 18 24 30 36
			B	u	l	a	n	2		6		1	2	1	8	2	4
Saluran Bahan Bakar					-	-	P	-	P	-	P	P					-
Ketinggian Bahan Bakar		P			- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Cara Kerja Gas Tangan		P			-	-	P	-	P	-	P	P					89
Saringan Udara *2					- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -												-
Busi							Setiap 24.000 km: Setiap 48.000 km:										-
Jarak Renggang Klep					- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -												-
Oli Mesin		P			G	-	G	-	G	-	G	G					-
Saringan Oli Mesin					G	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -											-
Putaran Stasioner Mesin					-	-	P	-	P	-	P	P					-
Cairan Pendingin Radiator*3		P			- - - - -	-	P		P		G	P			3 Tahun 79
Sistem Pendingin					-	-	P	-	P	-	P	P					-
Sistem Suplai Udara Sekunder					- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -												-
Sistem Pengaturan Emisi Evaporasi*4					-	-	-	-	P	-	-						-

Tingkat Kesulitan Perawatan Berkala Keterangan

: Menengah. Kami menganjurkan untuk diservis oleh bengkel AHASS yang ditunjuk, kecuali apabila Anda mempunyai peralatan khusus, data servis yang diperlukan dan memiliki keahlian teknis yang cukup.

Prosedur-prosedurnya ada di dalam Buku Pedoman Reparasi untuk model ini.

: Teknikal. Demi keamanan, servislah kendaraan Anda di bengkel AHASS yang ditunjuk.

: Periksa (bersihkan, setel, lumasi, atau ganti jika diperlukan)

: Lumasi

: Ganti

Jadwal Perawatan Berkala

Bagian-bagian

Pemeriksaan Sebelum Berkendara ➞Hal. 63

Frekuensi*1

Pemeriksaan Tahunan 2 1

Penggantian Teratur 8 2

Lihat pada hal. 4 3

× 1.000 km 1

6 12 18

24 30 36

B

u

l

a

n

2

6

1

Rantai Roda Setiap 1.000 km: 85

P

P

L

Slider Rantai Roda

- - -

-

P

P

P

-

Minyak rem *3

P

-

P

P

P

G

P

P

P

2 Tahun 81

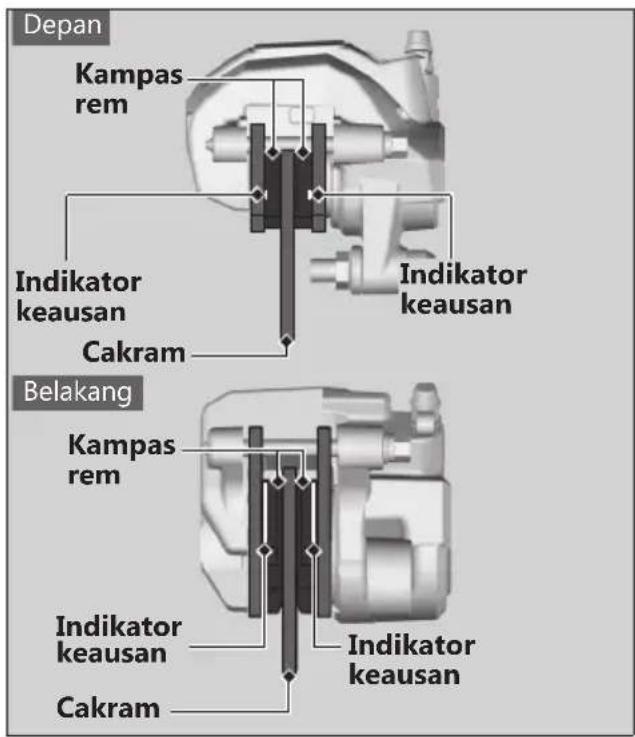

Keausan Kampas Rem

P

-

P

P

P

P

P

P

P

82

Sistem Rem

-

-

P

-

P

-

P

P

63

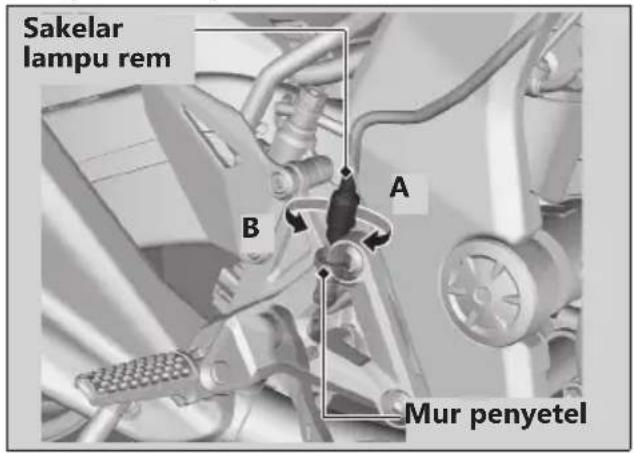

Sakelar Lampu Rem

- - -

-

P

P

P

P

83

Arah Sinar Lampu Depan

-

-

P

-

P

-

P

P

-

Lampu/Klakson

P

- - -

- - -

-

Sakelar Engine Stop

P

-

-

-

-

-

-

-

-

Sistem Kopling

P

-

P

P

P

P

P

P

P

86

Standar Samping *5

P

-

-

P

-

P

-

P

P

84

Standar Samping *6

- - -

-

P

P

P

P

84

Suspensi

\

-

-

P

-

P

-

P

P

90

Mur, Baut, Pengencang

\

- - -

-

P

P

P

P

-

Roda/Ban

X

P

-

-

P

-

P

-

P

P

70

Bantalan Kepala Kemudi

X

- - -

-

P

P

P

P

-

0 3

Catatan:

1: Pada pembacaan odometer lebih tinggi, ulangilah pada interval frekuensi yang telah ditentukan.
2 : Servis lebih sering jika seringkali dikendarai di area yang sangat basah atau berdebu.
3: Penggantian membutuhkan keterampilan mekanis.
4: Khušus Thailand
*5 : Khusus Thailand/Malaysia.
*6: Khusus Indonesia.

Dasar-Dasar Perawatan Berkala

Pemeriksaan Sebelum Berkendara

Demi keamanan dan keselamatan, maka merupakan tanggung jawab Anda untuk melakukan pemeriksaan sebelum berkendara dan memastikan bahwa setiap masalah yang Anda temui diperbaiki. Pemeriksaan sebelum berkendara adalah suatu keharusan, tidak hanya demi keamanan dan keselamatan, akan tetapi dikarenakan apabila Anda mengalami kerusakan, atau bahkan hanya ban kempes saja, maka hal ini bisa menjadi suatu hal yang sangat tidak nyaman.

Periksa bagian-bagian berikut ini sebelum Anda mengendarai kendaraan Anda:

• Persediaan bahan bakar – Isilah tangki bahan bakar bila perlu ➤Hal. 54

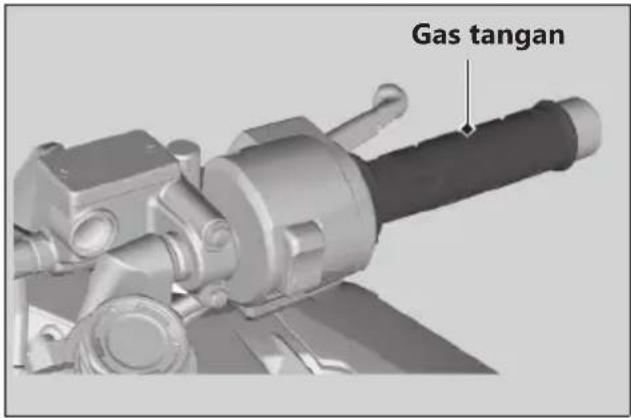

  Gas tangan – Periksa kelancaran pembukaan dan penutupan penuh pada semua posisi kemudi ▶Hal. 89

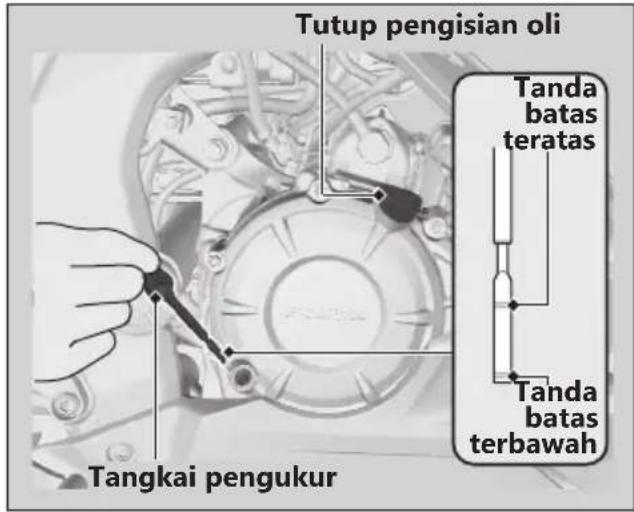

  ●Tinggi permukaan oli mesin - Tambahkanlah oli mesin bila perlu. Periksa dari kebocoran ➞Hal. 77

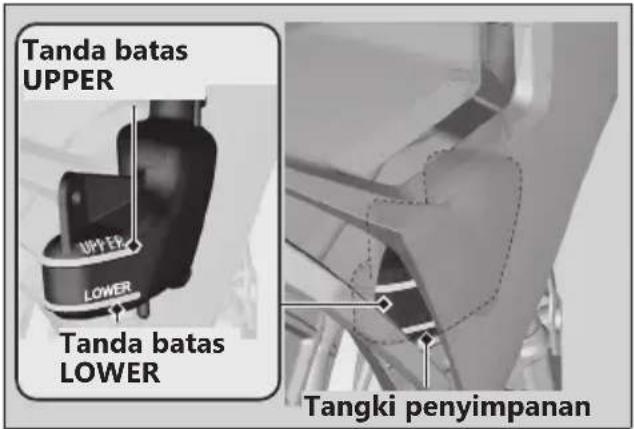

• Tinggi permukaan cairan pendingin - Tambahkan cairan pendingin bila perlu. Periksa dari kebocoran ➤Hal. 79

●Rantai roda - Periksalah kondisi dan kekenduran, setel dan lumasi bila perlu ➞Hal. 85

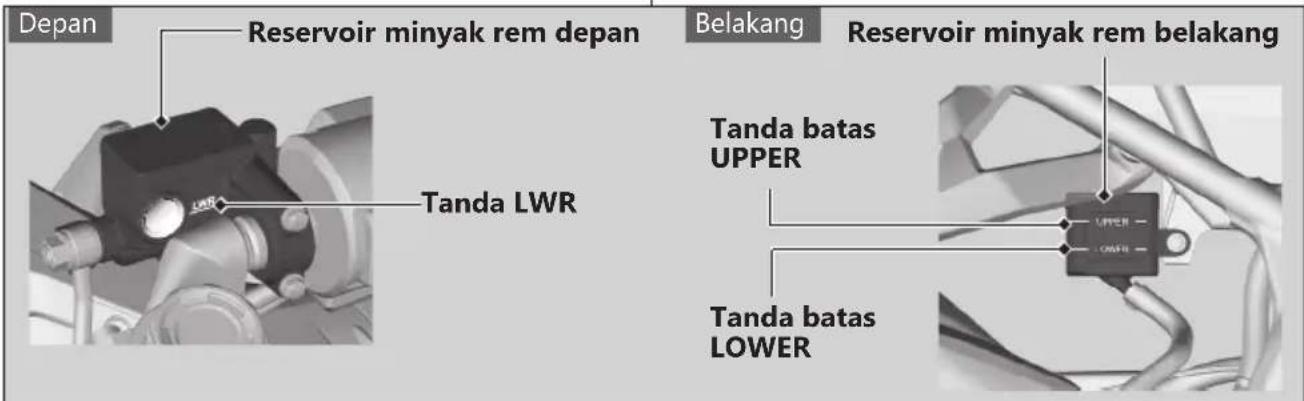

- Rem - Periksalah cara kerja; Depan dan Belakang: periksa tinggi permukaan minyak rem dan keausan kampas rem ➞Hal. 81, ▶Hal. 82
● Lampu-lampu dan klakson - Periksa bahwa lampu-lampu, indikator-indikator dan klakson berfungsi dengan benar
●Sakelar engine stop - Pastikan berfungsi dengan baik ➞Hal. 42

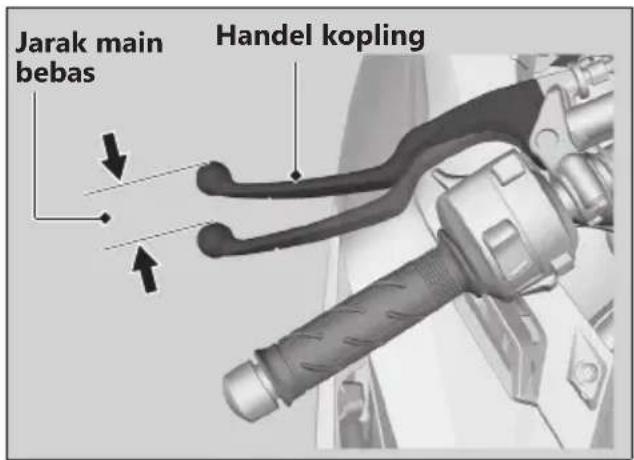

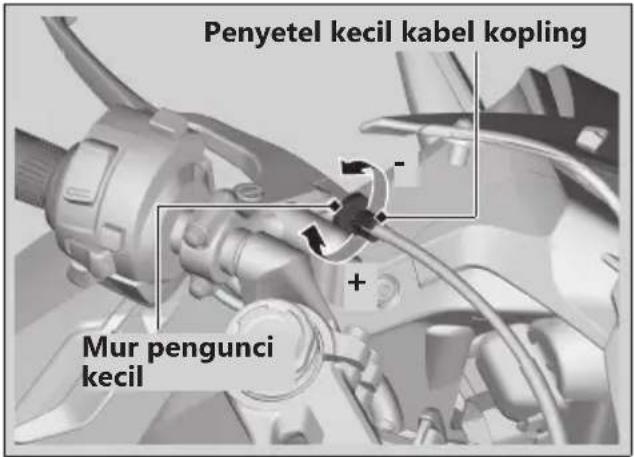

- Kopling – Periksa cara kerja; Setel jarak main bebas bila perlu ➞Hal. 86
- Sistem pemutus pengapian di standar samping - Periksa apakah berfungsi dengan baik ➞Hal. 84

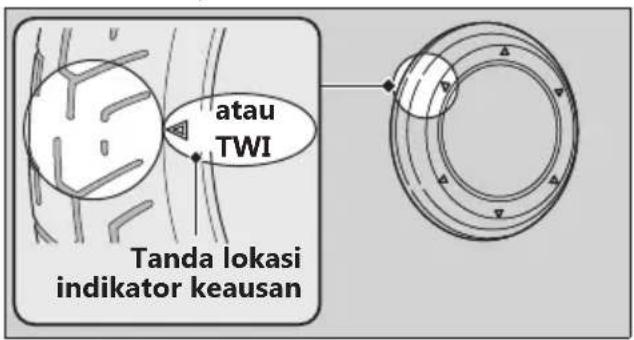

●Roda dan ban - Periksa kondisi, tekanan udara dan setel bila perlu ➞Hal. 70

Dasar-Dasar Perawatan Berkala

Mengganti Part-Part

Gunakan selalu suku cadang asli Honda atau yang setara untuk menjamin keandalan dan keamanan sepeda motor.

PERINGATAN

Memasang part-part non-Honda dapat membuat kendaraan Anda menjadi tidak aman dan menyebabkan kecelakaan dimana Anda dapat terluka parah atau meninggal.

Gunakan selalu suku cadang asli Honda atau yang setara yang telah dirancang untuk kendaraan Anda.

Baterai

Kendaraan Anda memiliki baterai tipe bebas perawatan. Anda tidak perlu memeriksa kadar elektrolit baterai atau menambah air suling.

Bersihkan terminal-terminal baterai jika sudah kotor atau mulai berkarat.

Jangan lepaskan segel penutup baterai. Tidak perlu melepaskan tutup saat mengisi baterai.

PERHATIAN

Baterai Anda adalah tipe bebas-perawatan dan dapat rusak secara permanen jika strip pelindung tutup pengisian dilepaskan.

Khusus Indonesia

Simbol ini terdapat pada baterai yang memiliki arti bahwa baterai tidak dapat diperlakukan seperti limbah rumah tangga.

PERHATIAN

Baterai yang dibuang tidak pada tempatnya dapat membahayakan lingkungan dan kesehatan manusia. Karenanya ikutilah selalu peraturan setempat untuk instruksi pembuangan limbah baterai yang benar.

Jika salah satu dari berikut ini terjadi, segera temui dokter.

●Percikan elektrolit ke mata Anda:

▶Bilas mata berulang kali dengan air dingin selama setidaknya 15 menit. Menggunakan air bertekanan dapat merusak mata Anda.

●Percikan elektrolit ke kulit Anda:

▶Lepaskan pakaian yang terkena dan cuci kulit Anda dengan air.

●Percikan elektrolit ke mulut Anda:

Bilas mulut sepenuhnya dengan air, dan jangan ditelan.

PERINGATAN

Baterai mengeluarkan gas hidrogen yang dapat meledak selama pengoperasian normal.

Percikan bunga api atau lidah api dapat menyebabkan meledaknya baterai dengan kekuatan cukup besar untuk membunuh atau melukai Anda dengan parah.

1. Lepaskan baterai. ➞Hal. 74
2. Jika terminal-terminal mulai berkarat dan sudah dilapisi dengan zat berwarna putih, cucilah dengan air hangat dan lap bersih.

Dasar-Dasar Perawatan Berkala

1. Jika terminal-terminal sudah sangat berkarat, bersihkan dan gosok terminal-terminal dengan sikat kawat atau amplas. Kenakanlah kacamata pengaman.

1. Setelah dibersihkan, pasang kembali baterai.

Baterai mempunyai jangka waktu hidup yang terbatas. Konsultasikan dengan bengkel AHASS yang ditunjuk mengenai kapan Anda harus mengganti baterai. Gantilah selalu baterai dengan baterai bebas perawatan lainnya dari jenis yang sama.

PERHATIAN

Memasang aksesori elektrik non-Honda dapat membebani sistem kelistrikan, menguras baterai, dan kemungkinan bisa merusak sistem sepeda motor.

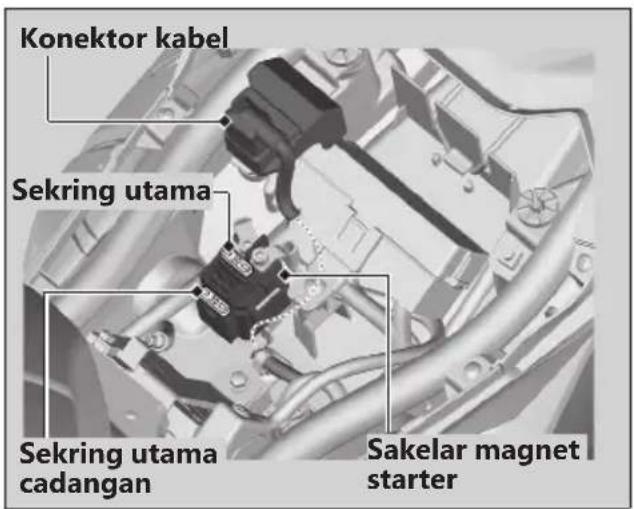

Sekring

Sekring melindungi rangkaian listrik pada kendaraan Anda. Jika ada sesuatu yang bersifat kelistrikan di kendaraan Anda rusak, periksalah dan gantilah sekring-sekring yang putus. ➤Hal. 100

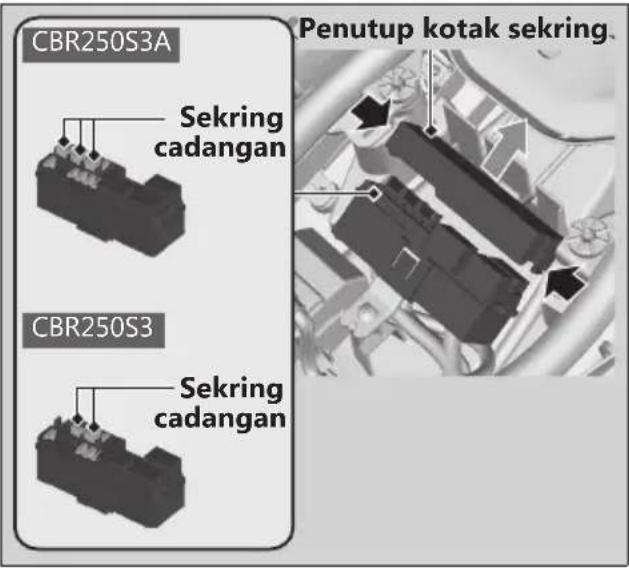

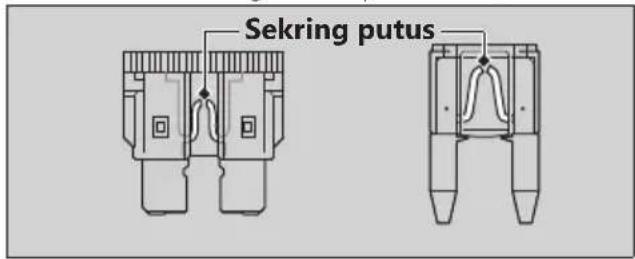

Memeriksa dan Mengganti Sekring

Putar kunci kontak ke posisi OFF untuk melepas dan memeriksa sekring. Jika ada sekring yang putus, gantilah dengan sekring yang berukuran sama. Untuk ukuran sekring, lihat "Spesifikasi." ➤Hal. 120

PERHATIAN

Mengganti sekring lama dengan sekring baru yang memiliki ukuran lebih tinggi sangat memperbesar kemungkinan kerusakan pada sistem kelistrikan.

Dasar-Dasar Perawatan Berkala

Jika sekring seringkali putus, kemungkinan ada kerusakan pada sistem kelistrikan. Periksakan kendaraan Anda di bengkel AHASS yang ditunjuk.

Oli Mesin

Konsumsi oli mesin bisa berbeda-beda dan kualitas oli akan menurun sesuai dengan kondisi pengendaraan dan waktu.

Periksalah tinggi permukaan oli mesin secara teratur, dan tambahkan oli mesin yang dianjurkan jika diperlukan. Oli yang kotor atau oli yang sudah lama harus diganti sesegera mungkin.

Memilih Oli Mesin

Untuk oli mesin sesuai dengan yang direkomendasikan, lihat "Spesifikasi". ➤Hal. 119

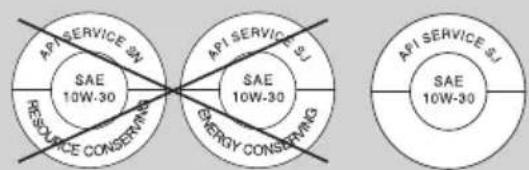

Jika Anda menggunakan oli mesin non-Honda, periksalah labelnya untuk memastikan bahwa oli tersebut memenuhi semua standar berikut ini:

●Standar JASO T 903 *1: MA
●Standar SAE *2: 10W-30
●Klasifikasi API *3: SJ atau lebih tinggi

*1. Standar JASO T 903 adalah angka penunjuk oli mesin untuk mesin sepeda motor 4-langkah. Ada dua kelas: MA dan MB. Sebagai contoh, label berikut ini menunjukkan klasifikasi MA.

*2. Standar SAE mengklasifikasikan oli berdasarkan viskositasnya.
*3. Klasifikasi API menentukan kualitas dan tingkat performa oli mesin. Gunakan oli SJ atau lebih tinggi, kecuali oli yang diberi label "Energy Conserving" atau "Resource Conserving" pada simbol API service yang berbentuk melingkar.

Jangan menambahkan atau mengganti minyak rem, kecuali dalam keadaan darurat. Gunakan hanya minyak rem yang benar-benar baru dari wadah yang masih disegel. Jika Anda melakukan penambahan minyak rem, servislah sistem rem sepeda motor di bengkel AHASS yang ditunjuk sesegera mungkin.

PERHATIAN

Minyak rem dapat merusak permukaan plastik dan permukaan yang dicat.

Lap dengan segera tumpahan minyak rem dan cuci sampai bersih.

Minyak Rem Honda DOT 4 atau yang setara

Rantai Roda

Rantai roda harus diperiksa dan dilumasi secara teratur. Periksalah rantai lebih sering jika Anda sering berkendara di jalan rusak, berkendara dengan kecepatan tinggi, atau berkendara dengan akselerasi cepat berulang kali. ▶Hal. 85

Jika rantai tidak bergerak dengan lancar, terdengar suara-suara aneh, roller-roller rusak, pin-pin longgar, O-ring yang hilang, atau sambungan-sambungan kaku, periksakan rantai di bengkel AHASS yang ditunjuk.

Periksa juga sprocket mesin dan sprocket roda belakang. Jika salah satu sprocket aus atau giginya rusak, gantilah sprocket di bengkel AHASS yang ditunjuk.

Normal (BAGUS)

Aus (GANTI)

Rusak (GANTI)

PERHATIAN

Menggunakan rantai baru dengan sprocket yang aus akan menyebabkan rantai cepat aus.

Dasar-Dasar Perawatan Berkala

Membersihkan dan Melumasi

Setelah memeriksa kekenduran, bersihkan rantai dan sprocket depan dan belakang sambil memutar roda belakang. Gunakan kain kering dengan pembersih rantai yang secara khusus dirancang untuk rantai tipe O-ring, atau bahan pembersih netral. Gunakan sikat halus apabila rantai kotor. Setelah dibersihkan, lap kering dan lumasi dengan pelumas yang dianjurkan.

Pelumas rantai roda yang secara khusus dirancang untuk rantai tipe O-ring.

Jangan gunakan pembersih steam, pembersih bertekanan tinggi, sikat kawat, pelarut yang mudah menguap seperti bensin dan benzena, pembersih yang abrasif, pembersih atau pelumas rantai yang TIDAK secara khusus dirancang untuk rantai tipe O-ring karena semua ini dapat merusak seal-seal O-ring yang terbuat dari bahan karet.

Jangan sampai pelumas mengenai rem atau ban. Jangan lumasi secara berlebihan untuk mencegah agar pelumas rantai tidak terkena baju atau kendaraan Anda.

Cairan Pendingin Yang Dianjurkan

Gunakanlah hanya HONDA PRE-MIX COOLANT asli tanpa dicampur air. HONDA PRE-MIX COOLANT baik untuk mencegah korosi dan panas yang berlebihan.

Cairan pendingin harus diperiksa dan diganti dengan benar sesuai dengan jadwal perawatan berkala. ➞Hal. 61

PERHATIAN

Menggunakan cairan pendingin yang tidak diperuntukan untuk mesin aluminium atau air keran/mineral dapat menyebabkan korosi.

Dasar-Dasar Perawatan Berkala

Ban (Memeriksa/Mengganti)

Memeriksa Tekanan Udara

Periksalah ban secara visual dan gunakan alat pengukur tekanan udara ban untuk mengukur tekanan udara setidaknya sekali dalam sebulan atau setiap saat tekanan angin ban Anda rasakan kurang. Periksalah selalu tekanan udara ban sewaktu ban dalam keadaan dingin.

Memeriksa dari adanya kerusakan

Periksa ban dari adanya sayatan, robekan atau retak-retak yang menyebabkan lapisan tenun atau kawatnya terlihat, atau paku-paku atau benda-benda asing lainnya yang

tertanam di dinding atau telapak ban. Periksalah juga apakah ada benjolan-benjolan atau tonjolan-tonjolan di dinding ban.

Memeriksa dari adanya Keausan Abnormal

Periksalah ban dari adanya tanda-tanda keausan abnormal pada permukaan ban yang bersentuhan dengan jalan.

Memeriksa Kedalaman Telapak Ban

Periksalah indikator keausan telapak ban. Jika indikator sudah nampak, segera ganti ban. Untuk keamanan berkendara, Anda harus mengganti ban ketika kedalaman minimum telapak ban sudah tercapai.

PERINGATAN

Berkendara dengan ban yang aus berlebihan atau dengan tekanan udara yang tidak sesuai dapat menyebabkan kecelakaan dimana Anda dapat terluka parah atau meninggal.

Ikuti semua petunjuk di dalam buku pedoman pemilik ini sehubungan dengan tekanan udara ban dan perawatan ban.

Dasar-Dasar Perawatan Berkala

Gantilah ban di bengkel AHASS yang ditunjuk. Untuk ban, tekanan udara ban dan kedalaman minimum telapak ban yang dianjurkan, lihat "Spesifikasi." ➞Hal. 119

Ikutilah petunjuk-petunjuk berikut ini setiap kali Anda mengganti ban:

●Gunakan ban yang dianjurkan atau yang setara dengan ukuran, konstruksi, peringkat/rating kecepatan, dan kisaran beban yang sama.
●Balans roda kendaraan dengan pemberat asli Honda atau yang setara setelah roda dipasang.
●Jangan memasang ban dalam pada ban tubeless di kendaraan ini. Suhu panas yang berlebihan dapat menyebabkan ban meledak.
●Kendaraan ini hanya boleh menggunakan ban tubeless.

Pelek kendaraan Anda didesain untuk ban tubeless, dan saat akselerasi yang tinggi atau pengereman mendadak, ban tipe ban dalam dapat slip pada pelek dan menyebabkan ban dengan cepat mengempis.

PERINGATAN

Pemasangan ban yang tidak sesuai pada kendaraan Anda dapat mempengaruhi pengendalian dan stabilitas, dan dapat menyebabkan kecelakaan dimana Anda dapat terluka parah atau meninggal.

Gunakan selalu jenis ban dan ukuran yang dianjurkan pada pedoman pemilik ini.

Tool Kit

Tool kit disimpan di bawah jok belakang. ➤Hal. 76

Anda dapat melakukan beberapa perbaikan sederhana, penyetelan kecil dan penggantian part dengan tool-tool yang tersedia.

●Pemanjang kunci
●Kunci ring 8 mm
●Penarik sekring
●Kabel helm
●Kunci pin

Melepaskan & Memasang Komponen Body

Baterai

| Pelepasan

Pastikan bahwa kunci kontak ada di posisi OFF.

1. Lepaskan jok depan. ➞Hal, 75

2. Lepaskan baut.

3. Lepaskan terminal negatif ⊖ dari baterai.

4. Lepaskan terminal positif ⊕ dari baterai.
5. Lepaskan baterai dengan hati-hati dan jangan sampai menjatuhkan mur-mur terminal.

Tarik ke luar baterai dan penyangga baterai secara bersamaan dari sepeda motor

Pemasangan

Pasang kembali part-part dengan urutan terbalik dari pelepasan. Hubungkan selalu terminal positif terlebih dahulu. Pastikan bahwa baut-baut dan mur-mur sudah kencang.

Pastikan bahwa informasi pada jam digital sudah benar setelah baterai dihubungkan kembali. ➤Hal. 24

Untuk menangani baterai dengan benar, lihat "Dasar-Dasar Perawatan Berkala." Hal. 64

1. Lepaskan baut-baut mounting dan collar kemudian tarik jok depan ke belakang dan ke atas.

Pemasangan

1. Masukkan tab ke dalam rongga kecil.
2. Pasang baut-baut mounting dan collar.
3. Kencangkan baut mounting. Pastikan bahwa jok terkunci rapat dengan mencoba mengangkatnya sedikit.

Jok Belakang

| Pelepasan

1. Geser tali jok ke arah depan.
2. Masukkan kunci ke dalam kunci jok.
3. Putar kunci searah jarum jam, kemudian tarik jok belakang ke arah depan dan ke atas.

Pemasangan

1. Masukkan tab ke dalam rongga kecil.
2. Sambil memasukkan kunci ke dalam kunci jok, tekan ke bawah bagian depan jok belakang. Pastikan bahwa jok terkunci rapat dengan mencoba mengangkatnya sedikit.
3. Pindahkan tali jok ke posisi awalnya. Jok akan mengunci secara otomatis ketika ditutup.

Oli Mesin

Memeriksa Oli Mesin

1. Jika mesin dingin, biarkanlah mesin berputar stasioner selama 3 sampai 5 menit.
2. Putar kunci kontak ke posisi OFF dan tunggu selama 2 sampai 3 menit.
3. Letakkan kendaraan dalam posisi tegak di atas permukaan yang keras dan rata.
4. Lepaskan tangkai pengukur dan laplah dengan bersih.
5. Masukkan tangkai pengukur sampai menyentuh dudukannya, tapi jangan menyekrupkannya dahulu ke dalam.
6. Periksa bahwa tinggi permukaan oli berada di antara tanda batas teratas dan terbawah pada tangkai pengukur.
7. Pasang tangkai pengukur dengan erat.

Oli Mesin ▶ Menambahkan Oli Mesin

Menambahkan Oli Mesin

Jika oli mesin berada di bawah atau dekat dengan tanda batas terbawah, tambahkan oli mesin yang dianjurkan. ▶Hal. 67, ▶Hal. 119

1. Lepaskan tutup pengisian oli. Tambahkan oli yang dianjurkan hingga mencapai tanda batas teratas.

▶Pada saat memeriksa tinggi permukaan oli, letakkan sepeda motor pada posisi tegak di atas permukaan yang keras dan rata.
Jangan mengisi berlebihan di atas tanda batas teratas.
▶ Pastikan bahwa tidak ada benda-benda asing yang memasuki lubang pengisian oli.
▶Lap segera ceceran oli yang ada.

1. Pasang kembali tutup pengisian oli dengan erat.

PERHATIAN

Mengisi mesin dengan oli berlebihan atau berkendara dengan oli yang tidak mencukupi dapat menyebabkan kerusakan pada mesin Anda. Jangan mencampurkan oli dari berbagai merek dan kelas. Oli campuran ini dapat mempengaruhi pelumasan dan cara kerja kopling.

Untuk oli yang dianjurkan dan petunjuk-petunjuk pemilihan oli, lihat "Dasar-Dasar Perawatan Berkala." ➤ Hal. 67

Cairan Pendingin

Memeriksa Cairan Pendingin

Periksa tinggi permukaan cairan pendingin di dalam tangki penyimpanan saat mesin dingin.

1. Letakkan kendaraan Anda di atas permukaan yang keras dan rata.
2. Sangga kendaraan Anda sehingga posisinya tegak.
3. Periksa bahwa tinggi permukaan cairan pendingin berada di antara tanda batas UPPER dan LOWER pada tangki penyimpanan.

Jika tinggi permukaan cairan pendingin menurun drastis atau tangki penyimpanan kosong, kemungkinan terjadi kebocoran serius. Periksakan kendaraan Anda di bengkel AHASS yang ditunjuk.

Menambah Cairan Pendingin

Jika tinggi permukaan cairan pendingin berada di bawah tanda batas LOWER, tambahkan cairan pendingin yang dianjurkan (▶Hal. 69) hingga tinggi permukaan mencapai tanda batas UPPER. Tambahkan cairan hanya dari tutup tangki penyimpanan dan jangan lepaskan tutup radiator.

Cairan Pendingin ▶ Menambah Cairan Pendingin

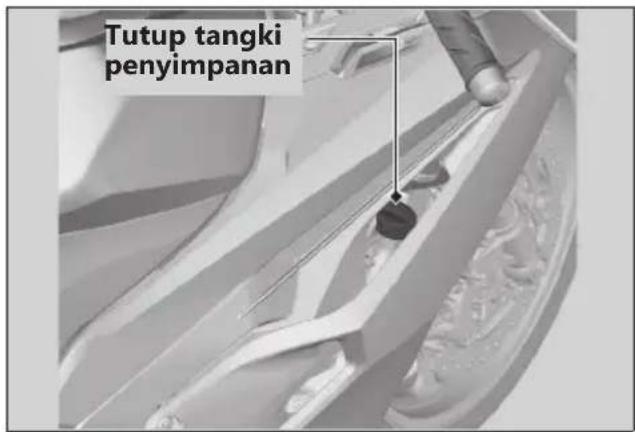

1. Lepaskan tutup tangki penyimpanan dan tambahkan cairan sambil memantau tinggi permukaan cairan pendingin.

Jangan mengisi berlebihan di atas tanda batas UPPER.
▶Pastikan bahwa tidak ada benda-benda asing yang memasuki mulut tangki penyimpanan.

1. Pasang kembali tutup tangki penyimpanan dengan erat.

PERINGATAN

Melepas tutup radiator pada kondisi mesin panas akan membuat cairan pendingin menyembur keluar dan dapat melepuhkan kulit Anda.

Selalu dinginkan mesin dan radiator sebelum melepas tutup radiator.

Rem

Memeriksa Minyak Rem

1. Letakkan kendaraan dalam posisi tegak di atas permukaan yang keras dan rata.
2. Periksa bahwa reservoir minyak rem dalam posisi horizontal dan bahwa tinggi permukaan minyak rem berada:
   Depan di atas tanda batas LWR.
   Belakang antara tanda batas permukaan LOWER dan UPPER.

Jika tinggi permukaan minyak rem pada reservoir berada di bawah tanda batas LWR atau LOWER atau jarak main bebas handel dan pedal rem menjadi berlebihan, periksalah kampas rem dari adanya keausan.

Jika kampas rem tidak aus, maka kemungkinan besar ada kebocoran minyak. Periksakan kendaraan Anda di bengkel AHASS yang ditunjuk.

Rem ▶ Memeriksa Kampas Rem

Memeriksa Kampas Rem

Periksa kondisi indikator keausan kampas rem.

Kampas perlu diganti jika kampas rem sudah aus sampai ke tanda indikator keausan.

1. Depan Periksa kampas rem dari bawah caliper rem.
2. Belakang Periksa kampas rem dari sebelah kanan belakang kendaraan.

Jika perlu gantilah kampas rem di bengkel AHASS yang ditunjuk.

Gantilah selalu kedua kampas rem kiri dan kanan pada waktu yang bersamaan.

Rem ▶ Menyetel Sakelar Lampu Rem

Menyetel Sakelar Lampu Rem

Periksa cara kerja sakelar lampu rem.

Tahan sakelar lampu rem dan putar mur penyetel pada arah A apabila sakelar bekerja terlalu lambat, atau putar mur penyetel pada arah B apabila sakelar bekerja terlalu cepat.

Standar Samping

Memeriksa Standar Samping

Thailand/Malaysia

1. Periksa bahwa standar samping berfungsi dengan lancar. Apabila standar samping kaku atau menimbulkan bunyi pada saat digerakkan, bersihkan daerah di sekitar engsel dan lumasi baut engsel dengan gemuk pelumas yang bersih.

2. Periksa pegas dari adanya kerusakan atau hilangnya tegangan.

3. Duduklah pada sepeda motor, posisikan netral pada transmisi, dan naikkan standar samping.

4. Hidupkan mesin, tarik handel kopling ke dalam, dan masukkan gigi transmisi.
5. Turunkan standar samping sepenuhnya. Mesin seharusnya mati begitu Anda menurunkan standar samping. Jika mesin tidak mati, periksakan kendaraan Anda ke bengkel AHASS yang ditunjuk.

Indonesia

1. Periksa bahwa standar samping berfungsi dengan lancar. Apabila standar samping kaku atau menimbulkan bunyi pada saat digerakkan, bersihkan daerah di sekitar engsel dan lumasi baut engsel dengan gemuk pelumas yang bersih.
2. Periksa pegas dari adanya kerusakan atau hilangnya tegangan.

Rantai Roda

Memeriksa Kekenduran Rantai Roda

Periksa kekenduran rantai roda di beberapa titik di sepanjang rantai. Jika kekenduran berbeda-beda pada semua titik, beberapa sambungan kemungkinan tertekuk dan terjepit.

Periksakan rantai ke bengkel AHASS yang ditunjuk.

1. Posisikan transmisi pada gigi Netral. Matikan mesin.
2. Letakkan kendaraan Anda pada standar samping di atas permukaan yang keras dan rata.
3. Tekan bagian bawah rantai roda ke bawah dan periksa kekenduran rantai di antara rantai roda dan lengan ayun di ujung slider rantai roda.

Kekenduran rantai roda:

43 - 48 mm

Jangan mengendarai kendaraan Anda apabila kekenduran melebihi 66 mm.

1. Dorong sepeda motor ke arah depan dan periksa bahwa rantainya bergerak dengan lancar.
2. Periksa sprocket depan dan belakang. ➞ Hal. 68
3. Bersihkan dan lumasi rantai roda. ➞Hal. 69

Kopling

Memeriksa Kopling

Memeriksa Jarak Main Bebas Handel Kopling

Periksa jarak main bebas handel kopling.

Jarak main bebas pada handel kopling: 10 - 20 mm

Periksa kabel kopling dari adanya kekakuan atau tanda-tanda keausan. Jika perlu gantilah di bengkel AHASS yang ditunjuk.

Lumasi kabel kopling dengan pelumas kabel yang tersedia di pasaran untuk mencegah keausan dini dan karat.

PERHATIAN

Penyetelan jarak main bebas yang tidak benar dapat menyebabkan keausan dini pada kopling.

Menyetel Jarak Main Bebas Handel Kopling

Penyetelan Kecil

Cobalah menyetel dengan penyetel kecil kabel kopling terlebih dahulu.

1. Kendurkan mur pengunci kecil.
2. Putar penyetel kecil kabel kopling sampai jarak main bebas sebesar 10 - 20 mm.
3. Kencangkan mur pengunci kecil dan periksa lagi jarak main bebas.

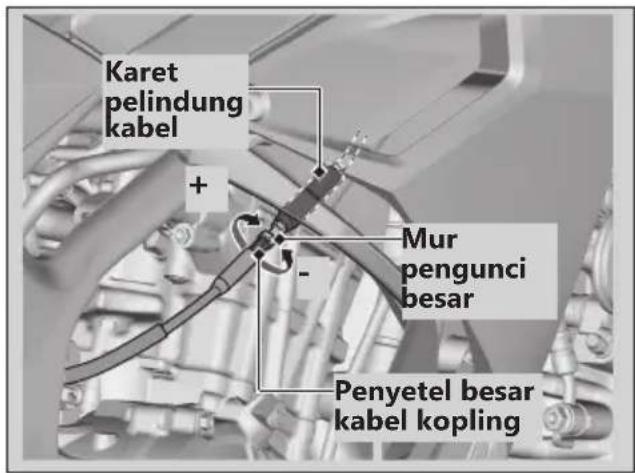

Penyetelan Besar

Jika penyetel kecil kabel kopling hampir mencapai batas ulirnya, atau jarak main bebas yang tepat tidak dapat diperoleh, cobalah menyetel dengan mur penyetel besar kabel kopling.

Kopling ▶ Menyetel Jarak Main Bebas Handel Kopling

1. Kendurkan mur pengunci kecil dan putar penyetel kecil kabel kopling sepenuhnya ke dalam (untuk memberikan jarak main bebas maksimal). Kencangkan mur pengunci kecil.
2. Geser karet pelindung kabel.
3. Kendurkan mur pengunci besar.
4. Putar penyetel besar kabel kopling sampai jarak main bebas sebesar 10 - 20 mm.
5. Kencangkan mur pengunci besar dan periksa jarak main bebas handel kopling.
6. Kembalikan karet pelindung kabel.
7. Hidupkan mesin, tarik handel kopling ke dalam, dan masukkan gigi transmisi. Pastikan bahwa mesin tidak mati dan kendaraan tidak bergerak merayap. Secara berangsur lepaskan handel kopling dan buka gas tangan. Kendaraan Anda seharusnya bergerak maju dengan halus dan berakselerasi secara bertahap.

Jika penyetelan yang benar tidak dapat diperoleh atau kopling tidak bekerja dengan baik, kunjungi bengkel AHASS yang ditunjuk.

Gas tangan

Memeriksa Gas Tangan

Dengan mesin dalam keadaan mati, periksa kehalusan perputaran gas tangan dari posisi tertutup penuh sampai posisi terbuka penuh. Apabila gas tangan tidak dapat diputar dengan lancar atau menutup secara otomatis, periksakan kendaraan ke bengkel AHASS yang ditunjuk.

Anda dapat menyetel beban awal pegas dengan penyetel untuk menyesuaikan beban atau permukaan jalan.

Gunakan kunci pin dan pemanjang kunci untuk memutar penyetel. Posisi 1 untuk menurunkan beban awal pegas (lembut), atau putar ke posisi 3 sampai 5 untuk menaikkan beban awal pegas (keras). Posisi standar adalah 2.

PERHATIAN

Penyetelan secara langsung dari 1 ke 5 atau dari 5 ke 1 dapat merusak peredam kejut.

PERHATIAN

Jangan memutar penyetel melampaui batasnya.

Mengatasi Masalah

Mesin Tidak Dapat Dihidupkan ......Hal. 92

Panas berlebihan (Segmen H berkedip-

Indikator Peringatan Menyala atau

Indikasi Peringatan Lainnya ....Hal. 96

Indikasi Kerusakan Meter Bahan Bakar..... Hal. 96

Indikasi Kerusakan Meteran Suhu Cairan

Pendingin Hal. 97

Ban Bocor Hal. 98

Masalah Kelistrikan Hal. 99

Mesin Tidak Dapat Dihidupkan

Motor Starter Bekerja Tapi Mesin Tidak Dapat Dihidupkan

Periksa bagian-bagian berikut ini:

●Periksa urutan menghidupkan mesin yang benar.

→Hal. 48

●Periksa bahwa ada bensin dalam tangki bahan bakar.

●Periksa apakah malfunction indicator lamp (MIL) PGM-FI menyala.

Apabila lampu indikator menyala, kunjungi bengkel AHASS yang ditunjuk sesegera mungkin.

Motor Starter Tidak Bekerja

Periksa bagian-bagian berikut ini:

●Periksa urutan menghidupkan mesin yang benar.

→Hal. 48

●Pastikan bahwa sakelar engine stop ada di posisi

(Run). →Hal. 42

● Periksa dari adanya sekring putus. ➞ Hal. 100

●Periksa adanya kekenduran koneksi baterai

(Hal. 74) atau korosi pada terminal baterai

(Hal. 65).

● Periksa kondisi baterai. ➞ Hal. 99

Jika masalah masih berlanjut, periksakan kendaraan Anda di bengkel AHASS yang ditunjuk.

Panas berlebihan (Segmen H berkedip-kedip pada meteran suhu cairan pendingin)

Mesin mengalami panas berlebihan apabila hal berikut ini terjadi:

• Segmen H berkedip-kedip pada meteran suhu cairan pendingin.
  ●Akselerasi menjadi lamban. Jika hal ini terjadi, menepilah ke sisi jalan dan lakukan prosedur berikut ini.

Putaran stasioner mesin yang tinggi secara berkepanjangan dapat menyebabkan segmen H berkedip-kedip.

PERHATIAN

Melanjutkan berkendara dalam keadaan mesin panas berlebihan dapat mengakibatkan kerusakan serius pada mesin.

1. Matikan mesin dengan menggunakan kunci kontak, dan kemudian putar kunci kontak ke posisi ON.

2. Periksa apakah kipas radiator berputar, dan kemudian putar kunci kontak ke posisi OFF. Jika kipas tidak berputar:
   Kemungkinan terjadi kerusakan. Jangan hidupkan mesin. Angkut kendaraan Anda ke bengkel AHASS yang ditunjuk. Jika kipas berputar:
   Biarkan mesin mendingin dengan kunci kontak pada posisi OFF.

3. Setelah mesin dingin, amatilah selang radiator dan periksa apakah ada kebocoran. ➞Hal. 79 Jika ada kebocoran:
   Jangan hidupkan mesin. Angkut kendaraan Anda ke bengkel AHASS yang ditunjuk.
4. Periksa tinggi permukaan cairan pendingin di dalam tangki penyimpanan. ➤Hal. 79 ▶Tambahkan cairan pendingin seperlunya.
5. Jika pemeriksaan 1-4 normal, Anda dapat melanjutkan berkendara, akan tetapi perhatikan dengan saksama alat pengukur suhu.

Indikator Peringatan Menyala atau Berkedip-kedip

Indikator Tekanan Oli Rendah

Jika indikator tekanan oli rendah menyala, menepilah ke sisi jalan dan matikan mesin.

PERHATIAN

Melanjutkan berkendara dalam keadaan tekanan oli rendah dapat mengakibatkan kerusakan serius pada mesin.

1. Periksalah tinggi permukaan oli mesin, dan tambahkan oli jika diperlukan. ➞Hal. 77, ➞Hal. 78
2. Hidupkan mesin. ▶Lanjutkan mengendarai hanya jika indikator tekanan oli rendah mati.

Akselerasi tinggi bisa menyebabkan indikator tekanan oli rendah menyala, terutama jika oli berada pada atau dekat level rendah.

Jika indikator tekanan oli rendah menyala pada saat tinggi permukaan oli berada pada level yang tepat, matikan mesin dan kunjungi bengkel AHASS yang ditunjuk.

Jika level oli mesin turun secara cepat, kendaraan Anda mungkin mengalami kebocoran atau masalah serius lainnya. Periksakan kendaraan Anda di bengkel AHASS yang ditunjuk.

Jika indikator menyala pada saat berkendara, kemungkinan ada permasalahan serius pada sistem PGM-FI. Kurangi kecepatan dan periksakan kendaraan Anda di bengkel AHASS yang ditunjuk sesegera mungkin.

Indikator Peringatan Menyala atau Berkedip-kedip ▶ Indikator ABS (Anti-lock Brake System)

Indikator ABS (Anti-lock Brake System)

Khusus CBR250S3A

Jika indikator bekerja seperti pada salah satu keadaan berikut ini, kemungkinan ada permasalahan serius pada ABS. Kurangi kecepatan dan periksakan kendaraan Anda di bengkel AHASS yang ditunjuk sesegera mungkin.

• Indikator menyala atau mulai berkedip-kedip saat berkendara.
• Indikator tidak menyala saat kunci kontak pada posisi ON.
• Indikator tidak mati pada kecepatan di atas 10 km/jam.

Jika indikator ABS terus menyala, rem depan dan belakang akan tetap bekerja seperti biasa, akan tetapi tanpa fungsi anti-lock.

Indikator ABS mungkin berkedip-kedip jika Anda memutar roda belakang saat roda belakang dalam posisi terangkat dari permukaan tanah. Apabila terjadi hal seperti ini, putar kunci kontak ke posisi OFF, dan kemudian ke posisi ON lagi. Indikator ABS akan mati setelah kecepatan Anda mencapai 10 km/jam.

Indikasi Peringatan Lainnya

Indikasi Kerusakan Meter Bahan Bakar

Apabila terjadi error pada sistem bahan bakar, maka indikator meter bahan bakar akan tampil seperti yang diperlihatkan pada gambar. Apabila hal ini terjadi, kunjungi bengkel AHASS yang ditunjuk sesegera mungkin.

Indikasi Kerusakan Meteran Suhu Cairan Pendingin

Apabila terjadi error pada sistem pendingin, seluruh segmen akan berkedip-kedip atau mati seperti diperlihatkan pada gambar.

Apabila hal ini terjadi, kunjungi bengkel AHASS yang ditunjuk sesegera mungkin.

Ban Bocor

Memperbaiki ban yang bocor atau melepaskan roda membutuhkan tool-tool yang khusus dan keahlian teknis. Kami menganjurkan agar pekerjaan servis seperti ini dikerjakan oleh bengkel AHASS yang ditunjuk.

Setelah perbaikan darurat, periksa/gantilah selalu ban di bengkel AHASS yang ditunjuk.

Perbaikan Darurat Menggunakan Kit Penambal Ban

Jika ban Anda bocor kecil, Anda dapat melakukan perbaikan darurat dengan menggunakan kit penambal ban tubeless.

Ikuti petunjuk yang ada pada kit penambal ban. Mengendarai kendaraan Anda dengan ban yang diperbaiki sementara dapat berisiko bahaya. Jangan melebihi kecepatan 50 km/jam. Ban harus diganti di bengkel AHASS yang ditunjuk sesegera mungkin.

PERINGATAN

Mengendarai kendaraan Anda dengan ban yang diperbaiki sementara dapat berisiko bahaya. Jika perbaikan sementara rusak, maka Anda dapat mengalami kecelakaan dan terluka parah atau meninggal.

Jika Anda harus berkendara dengan ban yang diperbaiki sementara, berkendaralah dengan perlahan-lahan dan hati-hati dan jangan melebihi kecepatan 50 km/jam sampai ban diganti.

Masalah Kelistrikan

Baterai Mati

Lakukan pengisian baterai dengan menggunakan charger baterai untuk sepeda motor.

Lepaskan baterai dari kendaraan sebelum melakukan pengisian.

Jangan gunakan charger baterai untuk mobil, karena hal ini dapat membuat baterai sepeda motor panas berlebihan dan menyebabkan kerusakan permanen. Jika baterai tidak dapat pulih kembali setelah pengisian, kunjungi bengkel AHASS yang ditunjuk.

PERHATIAN

Jump starting menggunakan baterai mobil dapat merusak sistem kelistrikan kendaraan Anda dan tidak dianjurkan.

Bohlam Lampu Mati

Semua bohlam lampu pada kendaraan ini menggunakan LED. Jika ada lampu LED yang tidak menyala, kunjungi bengkel AHASS yang ditunjuk.

Sekring Putus

Sebelum menangani sekring, lihat "Memeriksa dan Mengganti Sekring." ▶Hal. 66

Kotak Sekring

1. Lepaskan jok depan. ➞ Hal. 75
2. Lepaskan penutup kotak sekring.
3. Tarik sekring-sekring keluar satu per satu dengan penarik sekring yang ada di tool kit dan periksa dari adanya sekring yang putus. Gantilah selalu sekring yang putus dengan sekring cadangan yang berukuran sama.
4. Pasang kembali penutup kotak sekring.
5. Pasang kembali jok depan.

Masalah Kelistrikan ▶ Sekring Putus

Sekring Utama

1. Lepaskan jok depan. ➞ Hal. 75

2. Lepas konektor kabel sakelar magnet starter.

3. Tarik keluar sekring utama dan periksa dari adanya sekring yang putus. Gantilah selalu sekring yang putus dengan sekring cadangan yang berukuran sama.
   ▶ Sekring utama cadangan disediakan pada sakelar magnet starter.

4. Pasang kembali part-part dalam urutan terbalik dari pelepasan.

PERHATIAN

Jika sekring seringkali putus, kemungkinan ada masalah pada sistem kelistrikan. Periksakan kendaraan Anda di bengkel AHASS yang ditunjuk.

Informasi

Kunci Hal. 103

Instrumen, Pengontrol, & Fitur-Fitur

Lainnya....Hal. 104

Merawat Kendaraan Anda....Hal. 106

Menyimpan Kendaraan Anda ....Hal. 110

Mengangkut Kendaraan Anda......Hal. 111

Anda & Lingkungan Anda....Hal. 112

Nomor Seri Kendaraan ....Hal. 113

Bahan Bakar yang Mengandung Alkohol.Hal. 114

Kendaraan ini mempunyai dua kunci dan tag kunci bertuliskan nomor kunci dan barcode. Simpan kunci cadangan dan tag kunci di tempat yang aman.

Untuk membuat duplikat kunci, bawa kunci cadangan dan tag kunci ke bengkel AHASS yang ditunjuk atau tukang kunci.

Jika Anda kehilangan semua kunci dan nomor kunci, maka kemungkinan unit kunci kontak harus dilepaskan oleh bengkel AHASS yang ditunjuk untuk memastikan nomor kunci.

Gantungan kunci logam dapat menyebabkan kerusakan pada daerah di sekitar kunci kontak.

Instrumen, Pengontrol, & Fitur-Fitur Lainnya

Instrumen, Pengontrol, & Fitur-Fitur Lainnya

Kunci Kontak

Meninggalkan kunci kontak dalam keadaan ON saat mesin mati akan menghabiskan daya baterai.

Jangan memutar kunci saat berkendara.

Sakelar Engine Stop

Jangan gunakan sakelar engine stop kecuali dalam keadaan darurat. Penggunaan saat berkendara akan menyebabkan matinya mesin secara tiba-tiba, sehingga berkendara menjadi tidak aman. Jika Anda mematikan mesin dengan menggunakan sakelar engine stop, putar kunci kontak ke posisi OFF. Apabila tidak dilakukan, maka akan menghabiskan daya baterai.

Odometer

Tampilan mengunci pada 999,999 ketika sudah lebih dari 999.999.

Tripmeter

Tripmeter kembali ke 0.0 ketika sudah lebih dari 9.999,9.

Kantong Dokumen

Buku pedoman pemilik dan dokumen lainnya dapat disimpan dalam kantong dokumen plastik dibalik jok belakang.

Sistem Pemutus Pengapian

Sensor kemiringan (sudut kemiringan) secara otomatis mematikan mesin dan pompa bahan bakar jika kendaraan jatuh. Untuk me-reset sensor, Anda harus memutar kunci kontak ke posisi OFF dan mengembalikan ke posisi ON sebelum mesin dapat dihidupkan kembali.

Sistem assist-slipper clutch membantu ban belakang supaya tidak terkunci ketika perlambatan kendaraan menghasilkan efek pengereman mesin yang kuat. Sistem ini juga membuat operasi handel kopling terasa lebih ringan.

Gunakanlah hanya oli mesin klasifikasi MA untuk kendaraan Anda. Menggunakan oli mesin selain dari oli dengan klasifikasi MA dapat merusak sistem assist-slipper clutch.

Kendaraan ini diperlengkapi dengan sistem Throttle by Wire.

Jauhkan benda-benda yang mengandung magnet atau benda-benda yang dapat mengganggu frekuensi alat kelistrikan kendaraan, dari tombol dan sakelar stang kemudi kanan.

Merawat Kendaraan Anda

Merawat Kendaraan Anda

Sering membersihkan dan memoles sepeda motor penting untuk memastikan agar sepeda motor Honda Anda awet. Kendaraan yang bersih lebih memudahkan untuk menemukan adanya masalah yang mungkin terjadi.

Air laut dan garam yang digunakan untuk mencegah pembentukan es di jalan dapat menimbulkan korosi. Selalu cuci kendaraan Anda secara menyeluruh setelah berkendara di jalan pesisir atau di jalan bukan aspal.

Mencuci Kendaraan

Sebelum mencuci kendaraan, biarkanlah mesin, knalpot, rem, dan part-part bersuhu tinggi lainnya untuk mendingin terlebih dahulu.

1. Bilas kendaraan Anda secara menyeluruh dengan menggunakan selang tekanan rendah untuk melepaskan kotoran-kotoran yang menempel.

2. Jika perlu, gunakan spons atau lap yang lembut dengan pembersih ringan untuk membersihkan kotoran.

▶ Bersihkan windscreen, lensa lampu depan, panel, dan komponen plastik lainnya dengan hati-hati agar tidak terjadi goresan.

Jangan mengarahkan air secara langsung ke saringan udara, knalpot, dan part-part kelistrikan.

1. Bilas kendaraan Anda dengan air bersih yang banyak secara menyeluruh dan keringkan dengan kain halus dan bersih.

2. Setelah kendaraan kering, lumasi part-part yang bergerak.

Jangan sampai ada pelumas yang tumpah ke rem atau ban. Cakram rem, kampas rem depan, tromol atau kampas rem belakang yang terkontaminasi dengan oli akan mengalami penurunan daya pengereman yang cukup besar dan dapat menyebabkan terjadinya kecelakaan.

1. Lumasi rantai roda segera setelah mencuci dan mengeringkan kendaraan.

2. Oleskan lapisan wax untuk mencegah terjadinya korosi.

▶Hindari produk yang mengandung detergen atau larutan kimia keras. Produk tersebut dapat merusak logam, cat, dan plastik pada kendaraan Anda. Jangan sampai wax terkena ban dan rem.

Jika kendaraan Anda memiliki part-part yang dicat warna matte, jangan oleskan wax ke permukaan yang dicat warna matte tersebut.

Merawat Kendaraan Anda

Hal-Hal yang Perlu Diperhatikan saat Mencuci Kendaraan

Ikuti petunjuk-petunjuk berikut ini ketika mencuci:

● Jangan gunakan semprotan air bertekanan tinggi:

- Pembersih dengan semprotan air bertekanan tinggi dapat merusak part-part yang bergerak dan part-part kelistrikan, sehingga menyebabkan part-part tersebut tidak berfungsi. - Air di dalam saluran udara dapat terhisap masuk ke dalam throttle body dan/atau memasuki saringan udara.

● Jangan arahkan air langsung ke knalpot:

Air dalam knalpot dapat menyebabkan sepeda motor tidak dapat dihidupkan dan menyebabkan karat di dalam knalpot.

● Keringkan rem:

Air akan mengurangi efektivitas pengereman. Setelah mencuci sepeda motor, gunakan rem beberapa kali pada kecepatan rendah untuk membantu pengeringan.

● Jangan arahkan air langsung ke bawah jok:

Air di dalam kotak bagasi di bawah jok dapat merusak dokumen-dokumen Anda dan barang-barang lainnya.

● Jangan arahkan air langsung ke saringan udara:

Air di dalam saringan udara dapat menyebabkan mesin tidak dapat dihidupkan.

● Jangan arahkan air langsung ke sekitar lampu depan:

Lensa bagian dalam dari lampu depan dapat berembun sementara setelah pencucian atau saat berkendara di tengah hujan. Ini tidak berdampak pada fungsi lampu depan. Namun, jika Anda melihat akumulasi air atau es dalam jumlah banyak di dalam lensa, bawa kendaraan ke bengkel AHASS yang ditunjuk untuk diperiksa.

● Jangan gunakan wax atau bahan pemoles pada permukaan yang dicat warna matte:

▶ Gunakan kain lembut atau spons, air yang banyak, dan bahan pembersih ringan untuk membersihkan permukaan yang dicat warna matte. Keringkan dengan kain halus dan bersih.

Merawat Kendaraan Anda

Komponen Aluminium Panel-Panel

Aluminium akan menjadi karat apabila terkena kotoran, lumpur, atau garam yang terkandung di permukaan jalan. Bersihkan part-part aluminium secara teratur dan ikuti petunjuk-petunjuk berikut ini untuk menghindari terjadinya goresan:

●Jangan gunakan sikat kaku, sabut baja, atau pembersih yang mengandung bahan abrasif.
●Jangan sampai melindas atau menabrak pembatas jalan.

Ikuti petunjuk-petunjuk berikut ini untuk mencegah terjadinya goresan dan noda:

●Cuci dengan lembut dengan menggunakan spons lembut dan air yang banyak.
- Untuk menghilangkan noda yang membandel, gunakan bahan pembersih yang diencerkan dan bilas dengan air yang banyak.
- Instrumen, panel, atau lampu depan jangan sampai terkena bensin, minyak rem atau detergen.

Windscreen

Dengan menggunakan banyak air, bersihkan windscreen dengan kain halus atau spons. (Jangan menggunakan detergen atau pembersih kimia apapun untuk membersihkan windscreen.) Keringkan dengan kain halus dan bersih.

PERHATIAN

Untuk menghindari goresan atau kerusakan lainnya, maka gunakanlah hanya air dan kain halus atau spons saja untuk membersihkan windscreen.

Untuk membersihkan windscreen yang agak kotor, gunakan bahan pembersih netral dengan spons dan banyak air.

Pastikan untuk mencuci bersih semua bahan pembersih. (Bahan pembersih yang tersisa dapat menyebabkan windscreen retak-retak.)

Ganti windscreen jika goresan tidak dapat dihilangkan dan menghalangi penglihatan.

Hati-hatilah agar jangan sampai elektrolit baterai, minyak rem atau larutan kimia lainnya terkena pada windscreen dan garnish windscreen. Ini dapat merusak bahan plastik.

Pipa Gas Buang dan Knalpot

Apabila pipa gas buang dan knalpot dicat, jangan gunakan bahan pembersih dapur bersifat abrasif yang dijual di pasaran. Gunakan bahan pembersih netral untuk membersihkan permukaan yang dicat pada pipa gas buang dan knalpot. Jika Anda tidak yakin apakah pipa gas buang dan knalpot dicat, kunjungi bengkel AHASS yang ditunjuk.

Menyimpan Kendaraan Anda

Menyimpan Kendaraan Anda

Jika Anda menyimpan kendaraan Anda di udara terbuka, sebaiknya Anda menggunakan kerudung sepeda motor.

Jika Anda tidak menggunakan sepeda motor untuk jangka waktu yang cukup lama, ikuti petunjuk-petunjuk berikut ini:

●Cuci kendaraan Anda dan oleskan wax pada semua permukaan yang dicat (kecuali permukaan yang dicat warna matte). Berikan lapisan oli pencegah karat pada semua komponen berbahan chrome.
● Lumasi rantai roda. ➞ Hal. 69
●Tempatkan sepeda motor Anda pada sebuah penyangga khusus dan letakkan sebuah balok sehingga kedua ban terangkat dari atas permukaan.
- Setelah hujan berhenti, lepaskan kerudung dan biarkan kendaraan mengering.
- Lepaskan baterai (▶Hal. 74) untuk mencegah hilangnya daya baterai. Isi penuh baterai dan letakkan di tempat yang teduh dan berventilasi baik.

Jika Anda tidak melepaskan baterai, lepaskan terminal negatif ⊖ untuk mencegah hilangnya daya baterai.

Setelah mengeluarkan kendaraan Anda dari tempat penyimpanan, periksa semua poin-poin perawatan seperti pada Jadwal Perawatan Berkala.

Mengangkut Kendaraan Anda

Mengangkut Kendaraan Anda

Jika kendaraan Anda perlu diangkut, maka sepeda motor harus dibawa pada sebuah mobil atau truk khusus pengangkut sepeda motor yang mempunyai landasan untuk menaiki sepeda motor, dan tali pengikat sepeda motor. Jangan pernah menderek kendaraan Anda dengan satu roda atau kedua rodanya berada pada permukaan jalan.

PERHATIAN

Menderek kendaraan Anda dengan satu roda atau kedua rodanya berada pada permukaan jalan dapat menyebabkan kerusakan serius pada gigi transmisi.

Anda & Lingkungan Anda

Anda & Lingkungan Anda

Memiliki dan mengendarai kendaraan bisa menjadi suatu hal yang menyenangkan, akan tetapi Anda juga harus melakukan kewajiban Anda untuk menjaga lingkungan.

Pilihlah Pembersih yang Ramah Lingkungan

Gunakan bahan pembersih yang ramah lingkungan ketika mencuci kendaraan Anda. Hindari pemakaian pembersih berbentuk spray dari bahan aerosol yang mengandung kloroflorokarbon (CFC) yang dapat merusak lapisan ozon pelindung atmosfer.

Limbah Daur Ulang

Masukkan oli dan limbah beracun lainnya dalam wadah yang sesuai dan bawalah ke tempat daur ulang. Hubungi kantor jasa lingkungan setempat untuk menemukan pusat daur ulang di daerah Anda dan dapatkan petunjuk tentang cara untuk membuang limbah yang tidak dapat didaur ulang. Jangan buang oli mesin bekas ke tempat sampah atau menuangkannya ke dalam selokan atau di atas tanah. Oli bekas, bensin, cairan pendingin, dan larutan pembersih mengandung zat-zat yang bisa meracuni para pekerja pembuang sampah dan mencemari air minum, danau, sungai, dan lautan.

Nomor Seri Kendaraan

Nomor Seri Kendaraan

Nomor seri rangka dan mesin mengidentifikasikan kendaraan Anda secara unik dan diperlukan pada saat pembuatan STNK kendaraan Anda. Nomor-nomor tersebut mungkin juga diperlukan pada saat memesan part pengganti.

Anda harus mencatat nomor-nomor ini dan menyimpannya di tempat yang aman.

Di beberapa wilayah ada terdapat bahan bakar biasa yang dicampur dengan alkohol untuk membantu mengurangi emisi untuk memenuhi standar udara bersih. Jika Anda berencana untuk menggunakan bahan bakar campuran, pastikan bahan bakar tersebut tidak mengandung timbal dan sudah memenuhi persyaratan minimum angka oktan.

Indonesia/Malaysia

Campuran bahan bakar berikut ini dapat digunakan untuk kendaraan Anda:

●Etanol (ethyl alcohol) sampai dengan 10% berdasarkan volume.

▶Bensin yang mengandung etanol kemungkinan bisa dipasarkan dengan nama Gasohol.

Penggunaan bensin yang mengandung lebih dari 10% etanol dapat:

●Merusak cat tangki bahan bakar.
●Merusak selang karet saluran bahan bakar.

Penggunaan bahan bakar campuran yang mengandung lebih tinggi dari persentase yang diperbolehkan dapat merusak logam, karet, bagian-bagian plastik sistem bahan bakar.

Jika Anda memperhatikan adanya gejala-gejala yang tidak diinginkan atau ada masalah pada performa, beralihlah ke merek bahan bakar yang lain.

Campuran bahan bakar berikut ini dapat digunakan untuk kendaraan Anda:

●Etanol (ethyl alcohol) sampai dengan 20% berdasarkan volume.

▶Bensin yang mengandung etanol kemungkinan bisa dipasarkan dengan nama Gasohol.

PERHATIAN

Penggunaan bahan bakar campuran yang mengandung lebih tinggi dari persentase yang diperbolehkan dapat merusak logam, karet, bagian-bagian plastik sistem bahan bakar.

Jika Anda memperhatikan adanya gejala-gejala yang tidak diinginkan atau ada masalah pada performa, beralihlah ke merek bahan bakar yang lain.

Catalytic Converter

Catalytic Converter

Indonesia

Kendaraan ini dilengkapi dengan three-way catalytic converter. Catalytic converter mengandung logamlogam mulia yang berfungsi sebagai katalisator dalam reaksi kimia suhu tinggi yang mengkonversi hidrokarbon (HC), karbon monoksida (CO), dan nitrogen oksida (NOx) dalam gas buang menjadi senyawa yang aman.

Catalytic converter yang rusak menyebabkan pencemaran udara dan dapat mengurangi kinerja mesin Anda. Penggantian part baru harus menggunakan part Honda yang orisinil atau yang setara.

Ikutilah petunjuk-petunjuk di bawah ini untuk melindungi catalytic converter kendaraan Anda.

• Selalu pakai bensin tanpa timbal. Bensin bertimbal akan merusak catalytic converter.
  ●Jagalah mesin dalam kondisi yang baik.
  ●Servislah kendaraan Anda apabila mesin Anda brebet, menembak-nembak, mati mendadak atau tidak bekerja dengan benar, berhentilah dan matikan mesin.

Catalytic Converter

Thailand/Malaysia

Kendaraan ini dilengkapi dengan dua three-way catalytic converter. Setiap catalytic converter mengandung logam mulia yang berfungsi sebagai katalisator dalam reaksi kimia suhu tinggi yang mengkonversi hidrokarbon (HC), karbon monoksida (CO), dan nitrogen oksida (NOx) dalam gas buang menjadi senyawa yang aman.

Catalytic converter yang rusak menyebabkan pencemaran udara dan dapat mengurangi kinerja mesin Anda. Penggantian part baru harus menggunakan part Honda yang orisinil atau yang setara.

Ikutilah petunjuk-petunjuk di bawah ini untuk melindungi catalytic converter kendaraan Anda:

• Selalu pakai bensin tanpa timbal. Bensin bertimbal akan merusak catalytic converter.
  ●Jagalah mesin dalam kondisi yang baik.
  ●Servislah kendaraan Anda apabila mesin Anda brebet, menembak-nembak, mati mendadak atau tidak bekerja dengan benar, berhentilah dan matikan mesin.

Spesifikasi

Komponen Utama

Panjang keseluruhan 2.061 mm
Lebar keseluruhan 724 mm
Tinggi keseluruhan 1.114 mm
Jarak sumbu roda 1.385 mm
Jarak minimum ke tanah 148 mm
Sudut caster 24° 30'
Trail 92 mm
	CBR250S3A TipeIN, IV IN, V IN, VII IN	168 kg
Berat kosong	CBR250S3A TipeMA,VII MA, TH, VII TH	169 kg
	CBR250S3 Tipe IN, III IN, IIIMA 166 kg
Kapasitas berat maksimum *1	Indonesia 130 kg
	Malaysia/Thailand 160 kg
Kapasitas penumpang		Pengendara dan 1 penumpang
Radius putar minimum 2,90 m

*1 : Termasuk pengendara, penumpang, semua bawaan, dan aksesoris.

Volume langkah	249,74 cm3
Diameter x langkah	62,000 × 41,360 mm
Perbandingan kompresi	CBR250S3A 12,5:1
	CBR250S3 11,5:1
Bahan bakar	CBR250S3A Tipe IN, IV IN, V IN, VII IN	Bensin tanpa timbalDianjurkan: RON 90 atau lebih tinggi
	CBR250S3A Tipe MA, VII MA, TH, VII TH/CBR250S3 Tipe III MA	Bensin tanpa timbalDianjurkan: RON 91 atau lebih tinggi
	CBR250S3 TipeIN, III IN	Bensin tanpa timbalDianjurkan: RON 88 atau lebih tinggi
Bahan bakar beralkohol	Indonesia/Malaysia	ETANOL hingga 10 % berdasarkan volume
	Thailand	ETANOL hingga 20 % berdasarkan volume
Kapasitas tangki	14,5 L
Baterai	GTZ8V12 V-7 Ah (10 HR)

Spesifikasi

Perbandingan gigi	ke 1 3,272
	ke 2 2,285
	ke 3 1,772
	ke 4 1,428
	ke 5 1,208
	ke 6 1,041
Perbandingan reduksi (primer / akhir) 2,781 / 3,000

Data-data Servis

Ukuran ban	Depan 110/70-17M/C 54S
	Belakang 140/70-17M/C 66S
Tipe ban Bias-ply, tubeless
Ban yang dianjurkan	Depan IRC RX-01FD
	Belakang IRC RX-01RZD
Tekanan udara ban (Hanya pengemudi)	Depan	200 kPa (2,00 kgf/cm2, 29 psi)
	Belakang	200 kPa (2,00 kgf/cm2, 29 psi)
Tekanan udara ban (Pengemudi dan penumpang)	Depan	200 kPa (2,00 kgf/cm2, 29 psi)
	Belakang	225 kPa (2,25 kgf/cm2, 33 psi)
Kedalaman telapak ban minimum	Depan 1,5 mm
	Belakang 2,0 mm
Busi (standar)	CBR250S3A	SILMAR9C9(NGK)
	CBR250S3	SILMAR8C9(NGK)
Jarak renggang busi	(tidak dapat disetel)	0,80 - 0,90 mm
Putaran stasioner mesin	CBR250S3A 1.500 ± 100 rpm
	CBR250S3 1.400 ± 100 rpm
Oli mesin yang dianjurkan	Oli sepeda motor Honda 4-tak Klasifikasi API Service SJ atau lebih tinggi, kecuali oli yang diberi tanda "Energy Conserving," atau "Resource Conserving" SAE 10W-30, Standar JASO T 903 MA

Spesifikasi

Kapasitas oli mesin	Setelah mengganti oli 1,9 L
	Setelah mengganti oli &2,1 Lmengganti saringan oli mesin
	Setelah pembongkaran mesin 2,4 L
Minyak rem yang dianjurkan	Minyak Rem Honda DOT 4
Kapasitas sistem pendingin	0,80 L
Cairan pendingin yang dianjurkan	HONDA PRE-MIX COOLANT
Pelumas rantai roda yang dianjurkan	Pelumas rantai roda yang secara khusus dirancang untuk rantai tipe O-ring.Apabila tidak tersedia, gunakan oli transmisi SAE 80 atau 90.
Kekenduran rantai roda	43 - 48 mm
Rantai roda standar	DID520VFJumlah sambungan 112
Ukuran sprocket standar	Sprocket mesin 14TSprocket roda belakang 42T

Bohlam

Lampu depan LED
Lampu rem/Lampu belakang LED
Lampu sein depan (Indonesia) LED
Lampu sein depan/lampu senja (Malaysia/Thailand)	LED
Lampu sein belakang LED
Lampu senja LED
Lampu plat nomor LED

Sekring

Sekring utama 30 A
Sekring lainnya	CBR250S3A 30 A, 15 A, 10 A
	CBR250S3 15 A, 10 A

Petunjuk Servis dan Garansi

Tata Cara Klaim Garansi

1

Datanglah ke bengkel Honda Wing terdekat

Service advisor akan melakukan pemeriksaan dokumen dan analisa sepeda motor Honda Anda

Untuk kenyamanan Anda, mohon menunggu di ruang tunggu yang telah disediakan selama sepeda motor Honda Anda diperbaiki*

Sepeda motor Honda Anda akan diserahkan kembali kepada Anda setelah dokumen yang diperlukan lengkap dan sepeda motor Honda Anda diperbaiki

* Jika parts tersedia di bengkel Honda Wing
Jika parts tidak tersedia maka akan diinformasikan lebih lanjut oleh service advisor
Jika ada permasalahan di mesin, analisa dan perbaikan hanya bisa dilakukan di bengkel Honda Wing

Syarat & Ketentuan Garansi Sepeda Motor Honda

PT Astra Honda Motor adalah pemegang hak lisensi eksklusif dari Honda Motor, Co. Ltd., untuk memproduksi dan memasarkan produk kendaraan motor baru merek Honda yang didistribusikan melalui jaringan Main Dealer dan Dealer di seluruh wilayah Indonesia (selanjutnya disebut "Distributor Tunggal"). Produsen memberikan jaminan bagi konsumen untuk setiap sepeda motor Honda, dengan Syarat dan Ketentuan Garansi yang berlaku sebagai berikut:

Pasal 1

Distributor Tunggal memberikan garansi untuk sepeda motor Honda sebagai berikut:

a. Garansi Mesin adalah 3 (tiga) tahun atau 30.000 (tiga puluh ribu) km, dengan ketentuan mana yang lebih dahulu dicapai.
b. Garansi Rangka dan Sistem Kelistrikan adalah 1 (satu) tahun atau 10.000 (sepuluh ribu) km, dengan ketentuan mana yang lebih dahulu dicapai.
c. Garansi komponen Sistem PGM-FI* adalah 5 (lima) tahun atau 50.000 (lima puluh ribu) km, dengan ketentuan mana yang lebih dahulu dicapai.

Pasal 2

Distributor Tunggal memberikan garansi berupa penggantian atau perbaikan suku cadang dalam hal sepeda motor Honda meng alami kerusakan akibat:

a. Kesalahan proses produksi.
b. Kesalahan bahan atau material produk.
c. Kesalahan konstruksi.

Catatan:

Garansi ini tidak berlaku untuk suku cadang yang disebutkan dalam Pasal 4 (i).

Pasal 3

Klaim garansi sepeda motor Honda dilakukan dengan syarat dan ketentuan sebagai berikut:

a. Klaim garansi hanya dapat dilakukan di bengkel resmi Honda Wing di seluruh Indonesia dengan membawa Buku Pedoman Pemilik dan Garansi.
b. Buku Pedoman Pemilik dan Garansi yang diserahkan oleh Main Dealer atau Dealer kepada konsumen, dilengkapi dengan:

- Berita Acara Serah Terima ("BAST") sepeda motor Honda, yang menunjukan tanggal serah terima sepeda motor Honda yang dibuktikan dengan tanda tangan petugas penyerah (perwakilan Main Dealer dan/atau Dealer), penerima dan Pembeli/Konsumen.

- Lembar Monitoring Jadwal Perawatan Berkala, halaman 6 - 9, dengan ketentuan pengisian:

• Halaman depan Lembar Monitoring Jadwal Perawatan Berkala: Data isian tanggal pemeriksaan dan jarak tempuh terakhir (Km), serta disertai tanda tangan dan stempel bengkel AHASS yang ditunjuk sebagai bukti.
• Halaman belakang Lembar Monitoring Jadwal Perawatan Berkala: Data isian nomor rangka dan nomor mesin.

Apabila sepeda motor Honda berpindah kepemilikan, garansi tetap berlaku selama mengikuti ketentuan di Petunjuk Servis dan Garansi ini.

c. Garansi hanya berlaku untuk sepeda motor Honda yang dirawat secara teratur di bengkel AHASS yang ditunjuk di seluruh Indonesia, sesuai Jadwal Perawatan Berkala dalam Buku Pedoman Pemilik dan Garansi yang dibuktikan dengan KPB yang telah diisi sesuai dengan ketentuan pengisian KPB pada Pasal 3 (b).
d. Keputusan penerimaan atau penolakan klaim merupakan hak penuh dari bengkel Honda Wing.
e. Biaya-biaya pengangkutan sepeda motor Honda (apabila diperlukan) dari lokasi terjadinya kerusakan ke bengkel AHASS yang ditunjuk, ditanggung sepenuhnya oleh pemilik sepeda motor Honda.

Syarat & Ketentuan Garansi Sepeda Motor Honda

Pasal 4

Garansi sepeda motor Honda tidak berlaku pada kondisi – kondisi dibawah ini:

a. Buku Pedoman Pemilik dan Garansi hilang, rusak atau cacat.
b. Tidak melakukan perawatan berkala di bengkel AHASS yang ditunjuk sesuai "Jadwal Perawatan Berkala" dalam Buku Pedoman Pemilik dan Garansi ini.

c. Terjadi kerusakan akibat perawatan dan/atau perbaikan pada sepeda motor Honda yang dilakukan selain daripada bengkel AHASS yang ditunjuk.

d. Terjadi kerusakan dalam penggunaan, yang disebabkan hal-hal berikut ini:

- Sepeda motor Honda tidak digunakan sesuai dengan petunjuk penggunaan pada Buku Pedoman Pemilik dan Garansi, dan/atau penggunaan lain yang tidak sewajarnya;

- Sepeda motor Honda mengalami tabrakan atau terjatuh saat penggunaan.

- Sepeda motor Honda digunakan dalam kegiatan perlombaan/balapan motor.

- Sepeda motor Honda telah mengalami modifikasi berupa pemasangan aksesoris dan/atau penggunaan suku cadang lain selain Honda Genuine Parts (HGP).

- Penggunaan bahan bakar minyak dan/atau minyak pelumas (oli) yang tidak sesuai dengan rekomendasi pada Buku Pedoman Pemilik dan Garansi.

e. Terjadi kerusakan yang diakibatkan oleh sebab-sebab lain seperti:

- Kebakaran.

• Terkena: bahan kimia, kotoran burung, getah pohon, garam, air laut.

• Hal-hal yang termasuk kategori bencana alam,

- Huru Hara.

f. Timbulnya gejala-gejala normal sesuai standar pabrikan, seperti: suara; getaran; perembesan minyak; sepanjang hal-hal tersebut tidak mempengaruhi kualitas, fungsi sepeda motor Honda.

g. Terjadi kerusakan akibat penyimpanan dan/atau pengangkutan yang tidak sesuai.

h. Pembelian sepeda motor Honda yang tidak segera/langsung dipakai oleh pembeli sampai melewati ketentuan masa garansi.

i. Suku cadang yang mengalami kerusakan, habis atau aus akibat pemakaian atau perawatan/perbaikan, antara lain:

- Kategori suku cadang (komponen): Busi; baterai; saringan bensin; saringan oli mesin; elemen saringan udara; kampas rem; kampas kopling; bola lampu; sekring; motor brush; karet pijakan kaki; ban luar; ban dalam; suku cadang dari karet; rantai roda (khusus cub & sport); gir (sprocket) roda (khusus cub & sport); belt drive (khusus skuter); roller weight (khusus skuter); rantai mesin; baut – mur setelan roda (sleeve axle); baut – mur setelan klep; filter pompa bahan bakar; selang bahan bakar.

- Kategori cairan: Oli mesin; oli transmisi (khusus skuter); oli gear; gemuk (grease); cairan baterai; cairan pendingin radiator.

- Kategori oil seal: Oil seal yang berada di bagian/sisi luar mesin, yaitu: oil seal di pedal starter; oil seal di pemindah gigi transmisi; oil seal di counter shaft.

J. Dilakukannya segala pekerjaan yang termasuk dalam pemeriksaan berkala atau penyetelan antara lain:

- Penyetelan mesin; kopling; rantai roda; rem; dan penyetelan lain yang semestinya sudah dilakukan pada pemeriksaan sebelum penyerahan oleh pihak penjual.

- Pembersihan sistem pembakaran dan saringan oli.

k. Kerugian dalam bentuk waktu dan biaya-biaya, seperti: biaya telepon, telegram, sewa mobil/motor, biaya penginapan dan lain sebagainya; selama unit sepeda motor Honda dalam masa perbaikan.

*Parts PGM-FI yang digaransi :

Sebagai salah satu persyaratan penting untuk mendapatkan pelayanan garansi, Anda harus melaksanakan servis teratur sesuai jadwal pelaksanaan dari PT Astra Honda Motor. Untuk membiasakan Anda dalam melaksanakan servis teratur, maka PT Astra Honda Motor menentukan 10 kali Perawatan Berkala untuk unit motor Honda yang Anda miliki pada jarak tempuh dan waktu tertentu, berdasarkan syarat dan kondisi yang berlaku, yaitu:

Tabel Kupon Perawatan Berkala (KPB)

Servis		Kupon Perawatan Berkala (KPB)	Jarak Tempuh Kendaraan (Km)	Umur Kenda-raan (Bulan)	Keterangan
Servis 1	1	1.000 2 Gratis	Jasa Servis dan Oli Mesin
Servis 2	2	6.000 6 Gratis	Jasa Servis
Servis 3	3	12.000 12 Gratis	Jasa Servis
Servis 4	4	18.000 18 Biaya ditanggung konsumen
Servis 5	5	24.000 24 Biaya ditanggung konsumen
Servis 6	6	30.000 30 Biaya ditanggung konsumen
Servis 7	7	36.000 36 Biaya ditanggung konsumen
Servis 8	8	42.000 42 Biaya ditanggung konsumen
Servis 9	9	48.000 48 Biaya ditanggung konsumen
Servis 10		0 54.000 54 Biaya ditanggung konsumen

Perawatan Berkala & Servis Teratur

1. Untuk melaksanakan Perawatan Berkala ini, Anda dapat mengunjungi bengkel motor Honda (bengkel AHASS yang ditunjuk) yang terdekat dengan Anda di seluruh Indonesia, daftar bengkel AHASS yang ditunjuk dapat dilihat di akses pada https://www.astra-honda.com/dealer.
2. Kupon Perawatan Berkala (KPB) hanya berlaku sesuai yang tercantum dalam kolom Keterangan pada tabel KPB.
3. Setiap Kupon Perawatan Berkala (KPB) hanya berlaku dalam jarak tempuh (Km), yang ditunjukkan oleh odometer motor Honda dan/atau umur kendaraan (Bulan), terhitung sejak pembelian motor Honda, yang tercantum dalam Tabel KPB, tergantung mana yang lebih dahulu dicapai.
4. Setelah melaksanakan perawatan berkala KPB 1 – 3, maka kupon Anda akan diambil bengkel AHASS yang ditunjuk setelah terlebih dulu Anda bubuhi tanda tangan dan tanggal.
5. Pastikan untuk mengisi form serta melengkapinya dengan stempel & tanda tangan pada lembar Monitoring Jadwal Perawatan Berkala (KPB 1 - 10) setiap kali Anda melakukan servis di bengkel AHASS yang ditunjuk. Hal ini merupakan salah satu prasyarat untuk mengajukan klaim garansi.
6. Apabila pelayanan dari bengkel AHASS yang ditunjuk kami kurang memuaskan bagi Anda, tulislah keluhan Anda dan kirimkan kepada PT Astra Honda Motor melalui email [e-mail] atau hubungi kami di nomor 1-500-989 (telepon tarif normal) atau kirim pesan singkat Anda ke nomor 0811-9-500-989. Honda Customer Care kami senantiasa akan memperhatikan keluhan Anda.
7. Meskipun pelaksanaan perawatan teratur selanjutnya adalah atas prakarsa dan tanggungan Anda sendiri, tetapi demi keawetan, kenyamanan dan keamanan Anda mengendarai, kami mengharapkan agar Anda tetap melaksanakannya untuk menghindari timbulnya kerusakan dan kerugian yang besar.

DAFTAR ALAMAT\* BENGKEL AHASS YANG DITUNJUK

Dapat melayani pekerjaan perawatan, perbaikan/reparasi & melayani garansi

PT CAPELLA DINAMIKA NUSANTARA - ACEH - MAIN DEALER SMH WILAYAH NANGGROE ACEH DARUSSALAM

KOTA	NAMA	AHASS	ALAMAT		TELEPON
BANDA ACEH	CDN - SO .TPP		JL. TEUKU PANGLIMA POLEM NO. 64 A, PEUNAYONG	0852 62351788
PT SABENA HONDA JL. TEUKU CHIK DITIRO 111 0651 22111
PT LAMBARONA SAKTI JL. MEDAN - BANDA ACEH KM. 8,5 PS. LAMBARO 0651 8070201
BENER MERIAH	CV HONDA BENER MERIAH		JL. BIREUEN - TAKENGON KM. 82,5 16-20	0643 8001014
BIREUEN	CV HONDA MOTOR 88		JL. TEUKU HAMZAH BENDAHARA 28 BANDAR BIREUEN	0644 21888
CALANG	CV VALEN MOTOR		JL. MEULABOH - TAPAK TUAN KM. 02	0655 7552256
KUALA SIMPANG	CV HONDA PRIMA JAYA		JL. IR. H. JUANDA	0641 332458
LANGSA	CAPELLA SERVICE CENTRE-LGS		JL. AHMAD YANI 54G-H / 68	0641 20581
LHOKSEUMAWE	UD PRIMA NUSANTARA		JL. BANDA ACEH - MEDAN GAMPONG TAMBON BAROH KEC. DEWANTARA	0645 58859
LHOKSUKON	UD RESTU MOTOR		JL. PANGLATEH 28-30	0645 8454370
MEULABOH	CAPELLA SERVICE CENTRE-MBO		JL. SINGGAH MATA 21	0655 615611
SIGLI	CAPELLA SERVICE CENTRE-SGL		JL. PROF. AHMAD MAJID IBRAHIM 16	0653 21363
SUBULUSSALAM	CV AGUNG PRIMA MOTOR		JL. TEUKU UMAR 221	0627 31444

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

PT INDAKO TRADING COY - MEDAN - MAIN DEALER SMH WILAYAH SUMATERA UTARA & KEP. NIAS

KOTA	NAMA	AHASS	ALAMAT	TELEPON
ASAHAN ANUGERAH KARYA ABIWARA I JL. SM. RAJA NO. 320 ABCDE, KISARAN 0623 43097, 43297
CV. PANCA PRIMA ABADI JL. COKROAMINOTO NO. 132, KISARAN 0623 345206 , 345083
	CV. HONDA KARYA UTAMA	JL. PROF. HM. YAMIN SH, KISARAN	0623 345333
DELI SERDANG	PT. BERLIAN BINTANG MAS	JL. BESAR TEMBUNG NO. 14 C	061 7385484
	PT. ROTELLA PERSADA MANDIRI	JL. SERDANG NO. 161 G, PERBAUNGAN	061 7991665,7990286
	CV. SATU HATI PERKASA	JL. MEDAN TEBING TINGGI KM. 56	0621 441576
KARO	CV. SETIA MOTOR	JL. MARIAM GINTING NO. 55	0628 21419
LABUHAN BATU	PT. CAKRA ADI DHARMA	JL. JEND. A. YANI NO. 51 ABCD	0624 21240, 24333
LANGKAT	CV. GARUDA MAS MOTOR	JL. SOEKARNO HATTA NO. 92 KM. 21	0821 65222524
	PT. INDAKO TRADING COY	JL. T. AMIR HAMZAH NO. 3 - 4 - 5	061 8827700
	CV. SATU HATI PERKASA	JL. TANJUNG PURA PELAWI UTARA KEC. BABALAN	0620 350031
MEDAN	INDAKO TRADING COY. S. LIMUN	JL. SM. RAJA NO. 362	061 7875878
	INDAKO TRADING COY. MAKMUR	JL. MAKMUR NO. 114 A / 30	061 6616225, 6615483, 6628516
PT. PRIMA AGUNG MOTORINDO	JL. TITI PAHLAWAN NO. 43 - 49 0823 65681908
	PT. SUMBER JAYA MOTOR	JL. WILLIAM ISKANDAR NO. 32	061 6642771, 6642773, 6630640
	CV. BENTENG HONDA MOTOR	JL. KAPTEN MUSLIM NO. 182	061 8464379
	PT. INDAKO TRADING COY	JL. PEMUDA BARU II 7-9	061 4556900
	PT. WAHANAARTHA RITELINDO	JL. AMAL NO. 1A, MEDAN SUNGGAL, MEDAN	061 42563889
RANTAU PRAPAT	INDAKO TRADING COY. RANTAU PRAPAT	JL. JEND A YANI NO.186 RANTAU PRAPAT	0624 24470
SIMALUNGUN	CV. TEKNIK	JL. JEND. A. YANI NO. 142 - 144	0622 5178687
CV. APOLLO MOTOR	JL. HOS COKROAMINOTO NO. 90		0811 6200168
TAPANULI SELATAN	PT. PUTRA SURYA JAYA RAYA	JL. RAYA SIPIROK KM 4,5	0634 27998
PT. INDAKO TRADING COY	JL. SM. RAJA NO. 77		0822 76216160

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

TAPANULI TENGAH	CV. MITRA HONDA MOTOR JL. DIPONEGORO NO. 16, SIBOLGA 0631 23065
TEBING TINGGI	SAGITA MULIA LARAS JL. JEND. A. YANI KOMP. NUSA DELI INDAH NO. 4 - 6 0621 327097

PT CAPELLA DINAMIKA NUSANTARA - RIAU - MAIN DEALER SMH WILAYAH RIAU

KOTA	NAMA	AHASS	ALAMAT		TELEPON
AIR MOLEK - INHU BANGKINANG - KAMPAR	CAPELLA SERVICE CENTRE - AMK	JL. JENDRAL SUDIRMAN NO. 115 A-B	0852 6550 3199
	CAPELLA SERVICE CENTRE - BKN	JL. M. YAMIN NO. 285 B, BANGKINANG KOTA, BANGKINANG	0853 6310 8300
BELILAS -UNHU DUMAI -BENGKALI DURI - MANDAU	CV BELILAS MOTORINDO MANDIRI	JL. LINTAS TIMUR NO. 23, BELILAS	0823 8532 3282
	PT. HONDATAMA MITRA CEMERLANG	JL. OMBAK NO.21 A	0812 7776 7077
BENGKALI KANDIS-SIAK	CAPELLA SERVICE CENTRE - DRI	JL. HANGTUAH NO. 32 D-E, DURI	0823 9191 9833
	CAPELLA SERVICE CENTRE - KDS	JL. LINTAS PEKANBARU - DURI KM. 74, KANDIS	0852 7436 9834
PASIR PANGARAYAN	CV. KARISMA JAYA	JL. TUANKU TAMBUSAI NO. 88, PASIR PANGARAIAN	0853 7474 5996
PEKAN BARU	CDN - SO.ARENGKA	JL. SOEKARNO HATTA NO. 88	0821 11115757
	CAPELLA SERVICE CENTRE - ARK	JL. SOEKARNO HATTA NO. 88, PAYUNG SEKAKI	0821 1111 5757
	PT. GLOBAL JAYA PERKASA 2	JL. BUKIT BARISAN NO. 28 B-C-D, TENAYAN RAYA	0823 8509 9940
PERAWANG-SIAK	CAPELLA SERVICE CENTRE - PRW	JL. RAYA PERAWANG KM. 6,5, PERAWANG	0822 8330-6335
ROHUL BAGAN BATU	CAPELLA SERVICE CENTRE - BBT	JL. JENDRAL SUDIRMAN KM. 1 (KOMPLEK PT KURA) NO. 1-3, BAGAN BATU	0823 9176 2808
TALUK KUANTAN	CV SURYA KUANSING	JL. A. YANI NO. 45, TALUK KUANTAN	0822 6887-0587
TEMBILAHAN	CV HONDA MAS TEMBILAHAN	JL. SULTAN SYARIF QASIM NO. 01, TEMBILAHAN	0813 4312 0494
UJUNG BATU	CAPELLA SERVICE CENTRE - UBT	JL. SUDIRMAN NO. 156, UJUNG BATU	0853 7510 9811

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

PT CAPELLA DINAMIKA NUSANTARA - BATAM - MAIN DEALER SMH WILAYAH KEPULAUAN RIAU

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BATAM CDN - SO.MUKA KUNING KOMP. TAMAN MERAPI SUBUR BLOK A3 NO. 1-5 0852 64033070
TEMBESI BATU AJI
PT CAPELLA DINAMIK NUSANTARA JL. BENGKONG RATU KOMP. GREEN TOWN 0823 8402 7674
BLOK N NO. 1 - 4
	PT MITRA KRIDA PERKASA	KOMP. MITRA RAYA BLOK.A1 NO. 1 - 4	0852 7211 9597
TANJUNG BALAI	PT SEMESTA ABADI MOTOR	JL. JENDERAL AHMAD YANI NO. 7 - 8 - 9	0812 6644 6939
KARIMUN	(BARAN III - MERAL)
TANJUNG PINANG	PT TAJELIN SEJAHTERA	KAWASAN BINTAN CENTRE KM.9 JL. DI.PANJAITAN	0812 4791 6949
NO. 1 - 4 TANJUNG PINANG
PT CAPELLA DINAMIK NUSANTARA JL. BRIG. JENDERAL KATAMSO NO. 2 A-B			0823 8478 1230

PT HAYATI PRATAMA MANDIRI - PADANG - MAIN DEALER SMH WILAYAH SUMATERA BARAT

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BUKITTINGGI	HAYATI BUKITTINGGI		JL. BYPASS PULAI ANAK AIA KEL PULAI	0812 222607
ANAK AIA KEC MKS KOTA BUKITTINGGI
DHARMASRAYA	SAHABAT PULAU PUNJUNG		JL. LINTAS SUMATERA KM 3	0821 70313172
PADANG	HAYATI PEMUDA		JL. PEMUDA NO 35 PADANG	0751 26287, 26288
PARIAMAN	HAYATI PARIAMAN		JL. JENDRAL SUDIRMAN NO 64 PARIAMAN	0852 74673609
PASAMAN BARAT	HAYATI PASAMAN		JL. LINTANG SELATAN SIMPANG EMPAT KEL. LINGKUANG	0823 85371267
AUA KEC. PASAMAN KAB. PASAMAN BARAT
SOLOK	BERKAH SAUDARA MULYA		JL. KH AHAMD DAHLAN NO 112 SOLOK	0823 91344748

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

PT MENARA AGUNG - PADANG - MAIN DEALER SMH WILAYAH SUMATERA BARAT

KOTA	NAMA	AHASS	ALAMAT	TELEPON
PADANG MENARA AGUNG JL. VETERAN NO. 30, KELURAHAN PADANG PASIR 0751 38620
PAYAKUMBUH PT MENARA AGUNG JL. SOEKARNO HATTA NO.118 0752 91889
TOKO BUNDA JL. SUDIRMAN NO. 22 0752 93525
TANAH DATAR	LIBRA MOTOR	JL. SUDIRMAN (SIMPANG KIAMBANG) NO.100	0752 73999

PT SINAR SENTOSA PRIMATAMA - JAMBI - MAIN DEALER SMH WILAYAH JAMBI

KOTA	NAMA	AHASS	ALAMAT	TELEPON
JAMBI	SINAR SENTOSA PRIMATAMA		JL. KOL. ABUNJANI NO. 9 SIPIN	0741 61551

PT ASIA SURYA PERKASA - BANGKA - MAIN DEALER SMH WILAYAH BANGKA & BELITUNG

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BANGKA	NUSANTARA SURYA SAKTI SUNGAILIAT	JL. MUHIDIN		0811 2720957
BANGKA BARAT	TUNAS DWIPA MATRA KELAPA	JL. RAYA KELAPA		0878 78709647
	ASIA SURYA PERKASA MUNTOK	JL. JEND. SUDIRMAN NO. 32 PAL 2		0821 79640012
TUNAS DWIPA MATRA JEBUS	JL. SINAR MANIK		0877 06663048
BANGKA SELATAN	ASIA SURYA PERKASA TOBOALI	JL. JEND. SUDIRMAN NO. 30		0821 77399155
TUNAS DWIPA MATRA AIR GEGAS	JL. JEND. SUDIRMAN		0821 83339674
BANGKA TENGAH	DAYA ANUGRAH MANDIRI-
PANGKALAN BARU	JL. SOEKARNO HATTA		0823 76179021
DAYA ANUGRAH MANDIRI KOBA	JL. KENANGA ATAS		0813 69825874
BELITUNG	PT TUNAS DWIPA MATRA BELITUNG	JL. JEND SUDIRMAN 14		0717 434766, 087797344
ASIA SURYA PERKASA BELITUNG	JL. JEND SUDIRMAN NO. 27	0878 13006270
	NUSANTARA SURYA SAKTI-
TANJUNG PANDAN	JL. SRIWIJAYA NO. 11		0823 64521431

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

BELITUNG TIMUR NUSANTARA SURYA SAKTI MANGGAR JL. JEND. SUDIRMAN NO. 168 0811 2899365

PANGKAL PINANG PT ASIA SURYA PERKASA JL. JENDRAL AHMAD YANI, NO. 147, PINTU AIR ATAS, 0717 434766, 085764697

PANGKALPINANG RANGKUI, RW. BANGUN, KEC. TAMAN SAR

TUNAS DWIPA MATRA-PANGKALPINANG JL. JEND. SUDIRMAN NO. 79-80 0878 96269348

NUSANTARA SURYA SAKTI-

PANGKALPINANG JL. DEPATI HAMZAH, RUKO GRAHA 277 0811 2883365

PT ASTRA MOTOR BENGKULU - MAIN DEALER SMH WILAYAH BENGKULU

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BENGKULU	BINTANG MOTOR	JL. P. NATADIRJA NO. 104 RT 05/02	0813 40058600

PT ASTRA MOTOR PALEMBANG - MAIN DEALER SMH WILAYAH SUMATERA SELATAN

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BANYUASIN	ASTRA MOTOR TALANG KELAPA		JL. PALEMBANG BETUNG LK I	0813 73971302
PT TUNAS DWIPA	MATRA JL. MERDEKA NO. 6 RT. 39 RW. 17		0812 77778685
	PANGKALAN BALAI
BATURAJA	ASTRA MOTOR BATURAJA		JL. PAHLAWAN KEMARUNG NO. 14/15	0813 7909-3347
RODAS SEJATERA	MOTOR JL. A.YANI KM 3,5		0821 79886088
LAHAT	PT. GRATIA PLENA MAS LAHAT		JL. MAYOR RUSLAN III NO. 50	0731 32459
	ASTRA MOTOR LAHAT		JL. A. YANI KEL. PAGAR AGUNG	0812 7368-3130
LUBUK LINGGAU	UTAMA MOTOR - PUSAT		JL. YOS SUDARSO NO. 11(H1), NO. 7 (H23)	0812 18881717
MUARA ENIM	ASTRA MOTOR MUARA ENIM		JL. JEND. SUDIRMAN NO. 80	0853 7759-4336
	PT. GRATIA PLENA MAS ENIM		JL. LETNAN M. ZEN KEL. PASAR II	0734 424217

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

MUBA RAMSEL MOTOR JL. RAYA BETUNG-JAMBI SIMPANG 0812 7301260

MUSI BANYUASIN PT. BINTANG MULYA JAYA SEKAYU JL. KOL. WAHID UDIN RT. 01 RW. 01 0812 74662242

OKI PT GRATIA PLENA MAS MOTOR JL. LINTAS TIMUR DUSUN I RT. 03 0822 69066810

TUGUMULYO

ASTRA MOTOR TUGUMULYO JL. LINTAS TIMUR PASAR TUGUMULYO 0852 9053-7670

PALEMBANG SALES OFFICE PLAJU JL.A.YANI NO.99,14ULU 0711517676

BINTANG MULIA JAYA JL. BRIGJEND ALAMSYAH RATU PRAWIRA NEGARA 1 RT 06 0711 440298, 440856

GRATIA PLENAMAS MOTOR JL. PERINTIS KEMERDEKAAN NO. 8 0711 718700, 719255

PT TUNAS DWIPA MATRA PALEMBANG JL. MERDEKA NO. 6 RT. 39 RW. 17 0812 77778685

CV. MITRA ANGKASA JAYA UTAMA JL. DEMANG LEBAR DAUN RT. 51 RW. 15 0813 81796063

CV. LESTARI MOTORINDO PALEMBANG JL. JEND. A. YANI NO. 200/201 0823 7997-3173

CV ANUGERAH KENCANA MOTOR JL. MAYOR SALIM BATUBARA NO. 74 -76 0821 7855-5800

ASTRA MOTOR BASUKI RAHMAT JL. BASUKI RAHMAT NO. 8 0822 78464597

ASTRA MOTOR KM.9 JL. KOLONEL HAJI BERLIAN 0812 73469751

PT PATRIA ANUGRAH SENTOSA JL. JEND. SUDIRMAN NO. 14 KM. 4,5 0821 7596-5854

PT NUSANTARA SURYA SAKTI JL. M.P. MANGKU NEGARA NO. 73 - 74 0813 6700-8881

PT DAYA ANUGRAH MANDIRI JL. R. SUKAMTO NO. 45 0823 0646-8224

PT WAHANAARTHA RITELINDO BARU JL. RADIAL NO. 08 RT. 021 0812 8686-9942

SAHABAT MOTOR JL. JEND. SUDIRMAN 2100 0813 7305-0943

BAROKAH MOTOR JL. PUNCAK SEKUNING NO 1213 ABC 0812 7827-310

NUSANTARA SURYA SAKTI JL. M.P. MANGKU NEGARA NO. 73 - 74 0813 6700-8881

PT DINAMIK PUTRA PERKASA JL. R.E. MARTADINATA NO. 220 - 221 0821 85678988

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

PT TUNAS DWIPA MATRA - LAMPUNG - MAIN DEALER SMH WILAYAH LAMPUNG

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BANDAR LAMPUNG	PT TDM (PRAMUKA)		JL. PRAMUKA NO. 01, RAJA BASA NUNYAI	0812 73104961,082282076688
TDM MOTOR JL. PANGERAN DIPENOGORO NO. 136		0877 75973622
TUNAS MOTOR JL. IKAN TENGGIRI NO. 49 TELUK BETUNG			0821 79904913
	BINTANG KHARISMA JAYA		JL. SOEKARNO HATTA NO. 5A TANJUNG SENANG	0812 85285322
LAMPUNG SELATAN	ASTRA INTERNATIONAL TBK (NATAR)		JL. RAYA NATAR NO.93 MERAK BATIN NATAR	0828 80091262
	TDM SIDOMULYO		JL. PERINTIS KEMERDEKAAN, SELORETNO, SIDOMULYO,LAMPUNG SELATAN	0878 78709687
LAMPUNG TENGAH	ASTRA MOTOR YUKUM		JL. NEGARA NO. 65 YUKUM JAYA, TERBANGGI BESAR,LAMPUNG TENGAH	0813 73909843
LAMPUNG TIMUR	BINTANG MULIA JAYA		JL. LINTAS TIMUR, DUSUN IV DESA KARYATANI,LABUHAN MARINGGAI, LAMPUNG TIMUR	0823 77669876
TANGGAMUS	BINTANG KHARISMA JAYA II		JL. RAYA GISTING, GISTING BAWAH, GISTING,TANGGAMUS	0812 74635121
TULANG BAWANG	TDM TULANG BAWANG		TUNGGAL WARGA, KEC. BANJAR AGUNG,KAB. TULANG BAWANG	0821 80482077

PT MITRA SENDANG KEMAKMURAN - SERANG - MAIN DEALER SMH WILAYAH SERANG & BANTEN

KOTA	NAMA	AHASS	ALAMAT		TELEPON
CILEGON	ASTRA INTERNATIONAL-HSO CAB.CILEGON		JL. AHMAD YANI NO.1 A JOMBANG, SUKMAJAYA-CILEGON	0254 374592
LEBAK	SELARAS MAJU SENTOSA RANGKASBITUNG		JL. PATI DERUS RANGKASBITUNG	0252 208000
PANDEGLANG	MITRA PANGLIMA SEJAHTERA I		JL. JENDRAL AHMAD YANI NO.188	0253 205155

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

SERANG KEMAKMURAN JAYA MANDIRI JL. AHMAD YANI 128 0254 224938

KEMAKMURAN JAYA MANDIRI JL. RAYA PANDEGLANG KM 3 KARUNDANG SERANG 0254 207999

CIKANDE MOTOR KP. GORDA ASEM RT 002 RW 003 KEL. NAMBOILIR 0254 406334

KEC. KIBIN SERANG

ASTRA MOTOR JAKARTA - MAIN DEALER SMH WILAYAH DKI JAKARTA

KOTA	NAMA	AHASS	ALAMAT	TELEPON
JAKARTA TIMUR	JAKARTA HONDA CENTRE		JL. DEWI SARTIKA 255	021 8000543, 8015555
TANGERANG	ASTRA INTERNATIONAL -		JL. BSD RAYA UTAMA, KAV. COMMERCIAL PARK BARAT	021 30062055
ASTRA MOTOR BSD CITY

PT WAHANA MAKMUR SEJATI - JAKARTA - MAIN DEALER SMH WILAYAH DKI JAKARTA & TANGERANG

KOTA	NAMA	AHASS	ALAMAT	TELEPON
JAKARTA BARAT	NUSANTARA SURYA SAKTI.PT		JL. BRIGJEND KATAMSO NO.5 , SLIPI	021 568 9692, 568 6666, 568 5000
JAKARTA PUSAT	CLARA MOTOR 2.CV		JL. ARTERI KELAPA DUA RT. 003/001 KEBON JERUK	021 5367 2007, 530 8622
	DIRECT SALES GUNUNG SAHARI		JL. GUNUNG SAHARI NO. 32	021 6263257, 0895 16453999
	LANCAR SUKSES MANDIRI.PT		JL. LETJEND. SUPRAPTO NO.82, TANAH TINGGI GALUR	021 420 0247, 4280 2076, 424 0938,4207955
TUNAS LUMBUNG	KARTIKA BERKAT ABADI.PT		JL. H. SAMANHUDI NO. 29	021 344 2358, 384 9001
	HARAPAN	JL. K.H. MAS MANSYUR NO.80 TANAH ABANG
JAKARTA SELATAN	NUSANTARA SURYA SAKTI 2.PT		JL. SUKARJO WIRYOPRANOTO 43 A-B	021 6225000
	DUNIA MOTORINDO CEMERLANG.PT		JL. KEBAYORAN LAMA NO. 556	021 721 0000

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
JAKARTA SELATAN TUNAS DWIPA MATRA.PT JL. DR.SAHARJO NO.319 021 835 7161
DUNIA JAYA JL. KAPTEN TENDEAN NO.14 021 7180000
JAKARTA TIMUR ARTHA SENTRA OTO JL. LAPANGAN TEMBAK NO. 126 CIBUBUR 021 87717442
	MITRA MAKMUR PENUHHARAPAN	JL. PENGGILINGAN NO.10 (R1,2,3) PENGGILINGAN	021	29062002, 4613027
	CAKUNG BIZPARK 2
CLARA MOTOR.CV	JL. DEWI SARTIKA NO. 272		021 800 0032
MITRA SEHATI JAYA.CV	JL. CILILITAN BESAR NO. 103 RT 05/03 KEL. CILILITAN 021 8010660
JAKARTA UTARA SUMATERA PARAKRAMAS.PT	JL. TELUK GONG RAYA NO. 184 185A		021	669 7631
	MITRA USAHA HARTA GEMILANG 2	JL. CILINCING RAYA NO 10 RTOO1/01	021	4301222
TANGERANG	NAMBO MOTORINDO JAYA.PT	JL. MOCH TOHA KM. 6 NAGRAK RT 3 RW 5	021	59316495, 59316590
	MITRA MAKMUR JAYA MANDIRI	JL. IMAM BONJOL RAYA NO. 35 B-C, KARAWACI	021	553 8701
	NUSANTARA SURYA SAKTI	JL. GATOT SUBROTO KM. 3 NO.99 RT 2 RW 1	021	5576 1850
	GATOT SUBROTO.PT
	TELAGA MESTIKA MAS	JL. IMAM BONJOL RAYA NO 42 C KARAWACI	021	5514410, 5513783
	WAHANAARTHA RITELINDO (JATAKE)	JL. GATOT SUBROTO RT03, RW01, KM 8, JATAKE	021	5916677
MITRA MULIA SWADANA.PT		JL. RAYA PLP CURUG, RT002, RW07 NO.168 C-D-E, CURUG	021	5949 1431, 5949 1613, 5949 1721
CITRA MANDIRI MOTORINDO JL. RAYA SERANG RT001, RW01 ,KM.14, DS. DUKUH, 021 5960477
	MANCUNG MOTOR	CIKUPA, TANGERANG KABUPATEN.
		JL. RAYA SERANG ,RT.015 RW06, KAMPUNG BOJONG, BALARAJA TIMUR.	021	59404567
	MITRA USAHA HARTA GEMILANG.PT	JL. OTISTA RAYA NO. 66 & 68 RT 3 RW 3,	021	55769666-67
	WAHANAARTHA RITELINDO	JL. KH. HASYIM ASHARI NO.14 CIPONDOH	021	5575 6006 -07
	MITRA MULIA ANUGERAH.CV	RUKO SERPONG GARDEN BLOK RK 04, NO. 15-17, CIBOGO	021	75872599, 75872598

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
TANGERANG	WAHANAATRHA RITELINDO (CIPUTAT)	JL. IR. H. JUANDA NO. 2 CIPUTAT	021 7470 2354-5
SELATAN	TERANG ANUGERAH.PT JL. PAMULANG RAYA NO. 6-7	021 743 0574
MARGO MULYO MEGAH JL. RAYA RAGUNAN NO 10

PT DAYA ADICIPTA MOTORA - BANDUNG - MAIN DEALER SMH WILAYAH JAWA BARAT

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BANDUNG	DAYA ADICIPTA MOTORA, PT	JL. RAYA CIBEUREUM 26-28	022	6051090
	DAYA ANUGRAH MANDIRI, PT(SOEKARNO-HATTA)	JL. SOEKARNO HATTA 518	022	7509005, 7538830,7508335
	ASTRA INTERNATIONAL TBK - HSO, PTWIJAYA MOTOR, PD	JL. JENDERAL SUDIRMAN 566-568	022	6016393
		JL. JEND. SUDIRMAN 257	022	6031202, 6014192,86060159
	MITRADEKA MANDIRI, PT - 1	JL. MERDEKA 51	022	4201931
	CEMARA AGUNG SEJAHTERA, PT	JL. CIATEUL 116 RT 05/07	022	5202629, 5224500
	NETRAL JAYA MOTOR, PT	JL. PASIRKALIKI 100	022	4238388
SINAR REJEKI LEMBANG	JL. TANGKUBAN PERAHU 16		022 2784717
	PT AMARTA SAYAP MERAH	JL. MOCH. TOHA 136		081214700766
NAGAMAS MITRA ABADI	JL. SOEKARNO HATTA 529		022 7321290
	REJEKI PUTERA MANDIRI	JL. CIHAMPELAS 159 A		0813 24990595
	WAHANAARTHA RITELINDO	JL. ABDURAHMAN SALEH 53		022 6021099, 022-6046935
	TUNAS DWIPA MATRA	JL. RAYA GADOBANGKONG 162		0821 23976152
	SEJAHTERA INTI ANUGRAH PERKASA	JL. SOEKARNO HATTA 157		0878 25525677

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BEKASI MITRA JAYA, CV JL. JEND. SUDIRMAN 99 021 88854053
DAYA ANUGRAH MANDIRI, PT JL. RUKO BSK BLOK 1-3 021 8841410
(KALIMALANG)
BEKASI MOTOR, PT JL. MM. HASIBUAN 021 88354455
BINTANG ALAM JAYA JL. TEUKU UMAR 021 88362255, 88364455
	CATUR PUTRA JAYA	JL. PERJUANGAN M 17 - M 19	021 88961781
	AMARTA MITRA SEJATI	JL. SULTAN HASANUDIN 255	0858 92448608
	BINTANG KEMAKMURAN	JL. RAYA HANKAM 198	021 8466483
	TUNAS DWIPA MATRA	JL. RAYA CAMAN 25	021 86907200
	MURNI SUBAJA MAS	JL. BINTARA RAYA 15	021 88853785
	RODA MITRA LESTARI	JL. PRAMUKA I-A	0856 8450344
	KUJANG SAKTI ANUGRAH	JL. WIBAWA MUKTI II 8 A-C KP. KEBANTENAN	021 8205000, 082113163788, 0812 90271369, 0218205000
	SINAR MULIA SEJAHTERA	RUKO SENTRA NIAGA BULEVAR HIJAU 8-9 BLOK SN-2	0895 323387536
CATUR ANUGERAH MANDIRI	RUKO GRAND KALIMAS A12,A15,A16,
		JL. K.H. NOER ALI - INSPEKSI KALIMALANG	0815 13909289
BOGOR	MITRA SEHATI JAYA, CV	KP. GALUGA	0251 8647059
MURNI MOTOR, PT (SILIWANGI)	JL. SILIWANGI 14	0251 8324500
	BINTANG NIAGA JAYA, PT	JL. MAYOR OKING JAYAATMAJA 102	021 8765447
	CATUR PUTRA JAYA, PT	JL. RAYA PARUNG BOGOR 5 KM. 15	0251 7540505
	MURNI MOTOR	JL. RAYA CILEUNGSI-KP CIBEREUM	021 8235373
	GUNA MOTOR	JL. KEDUNG HALANG TALANG 126	0251 8666035
	KIRANA MOTORINDO JAYA	JL. PAHLAWAN 50 A	021 87941715
	SANPRIMA SENTOSA	JL. JENDRAL SUDIRMAN 52	0251 8373456
	ANUGRAH SEJAHTERA, CV	JL. LODAYA I UJUNG KAV. TENGAH	0812 84771232

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
CIAMIS	NETRAL JAYA MOTOR	DUSUN BOJONGSARI	0265 630975
CIANJUR	AGUNG MOTOR, CV	JL. DR. MUWARDI 175 C	0263 271900
AGUNG MOTOR	JL. RAYA CIPANAS KP.	PACET	0263 511888, 519519
SUPRA	JAYA MOTOR	JL. RAYA BANDUNG KM. 3	0263 2283919
CIREBON	BINTANG MOTOR	JAYA, PT	JL. FATAHILLAH BLOK KALIANDUL	0231 3328620
SETIA	KAWAN MOTOR I	JL. KARANGGETAS 184	0231 203040
	SEJAHTERA MULIA MOTOR		JL. IR. H. JUANDA 14 BATTEMBAT	0231 484855,0852 44518880
PACIFIC AREA	JAYA	JL. SETIABUDI 22	0895 07287290
	BINTANG ANUGRAH MOTOR		JL. RAYA OTISTA 96 BLOK SIDUIT	0852 24186753
	NAGAMAS MITRA SENTOSA		JL. BRIGJEN DHARSONO 8 BYPASS	0877 20844186
	AMARTA SAYAP MERAH		JL. DR. CIPTO MANGUNKUSUMO 87B SIGENDENG	0812 14700766
DEPOK	BINTANG MOTOR JAYA, PT		JL. LIMO RAYA 58	021 7530473
CATUR	PUTRA JAYA, PT	JL. RAYA SAWANGAN 12	0251 7540505
	PRABUPENDAWA MANUNGGAL		JL. ARIF RAHMAN HAKIM 96-98	021 77201122, 77200032,77200034
GARUT	DAYA ANUGRAH MANDIRI, PT (GARUT)		JL. PERINTIS KEMERDEKAAN RT 05/01	0262 540949
INDRAMAYU	TRIDJAYA MOTOR, PD		JL. RAYA KOPYAH 8 RT 05/03	0234 5744033
NAFRIYA	ABADI MOTOR	JL. MUNTUR NO. 126	0812 2260474
	MAWAR MOTOR PERKASA		JL. RAYA KARANGANYAR BLOK CILET	0878 21099474
KAB. BANDUNG	PERWIRATAMA DARMAGUNA, PT		JL. RAYA TIMIUR 470	022 6642222
	MITRADEKA MANDIRI, PT - 2		JL. RAYA CIBIRU 211	022 7815009
	BINTANG ALAM JAYA, PT		JL. RAYA BANJARAN 486	022 5941826
KAB. BEKASI	VIRGI MOTOR, PD		JL. INDUSTRI JABABEKA 5	021 89831513
	PACIFIC MOTOR I, PT		JL. R.E. MARTADINATA 3	021 8903456

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
KAB. BEKASI	BINTANG MOTOR JAYA, PT JL. UTAMA BIIE PLOT I COMMERCIAL 0231 3328620
KARAWANG	STAR MOTOR I, PD JL. TUPAREV 415 RT 04/05 0267 7012000
MARKONI MANDIRI PERKASA, PT JL. CIKALONGSARI 35 0264 361474, 360747, 8375583
STAR MOTOR II	DUSUN GALUR		0813 32333233
	STAR MOTOR III	JL. RAYA SYECH QURO DUSUN KRAJAN IV		0267 511333
DUTA VICTORY RAYA	JL. SUROTOKUNTO 55		0267 411981
CEMARA AGUNG PRATAMA	JL. RAYA KOSAMBI		0857 75049031
PLATINUM MANDIRI SEJAHTERA	JL. WIRASABA		0267 8453838
VIRGI MOTOR KARAWANG JL. PANGKAL PERJUANGAN 88 0267 404552
KUNINGAN	PRIMA MOTOR	JL. RE MARTADINATA 74		0232 871650
MITRA UTAMA	JL. RAYA BANDORASAWETAN 3		0859 21498817
MAJALENGKA	BERDIKARI MOTOR JAYA, PT (JATIWANGI) JL. AHMAD YANI BLOK I			0233 8886003
BERDIKARI MOTOR JAYA	BLOK CIJATI KULON		0823 12377104
PURWAKARTA	LIMA MOTOR, PD	JL. RE. MARTADINATA 35		0264 211946
FORTUNA MOTOR	JL. VETERAN 47 - 49		0264 200622
CEMARA AGUNG PRATAMA	JL. PRAMUKA		0859 74051409
SUBANG	LIMA MOTOR, PD (SUBANG)	JL. LETJEN SUPRAPTO 4-6		0260 414668, 414669, 421178
PANDAWA MOTOR	JL. ION MARTASASMITA 78		0822 16583778
LIMA MOTOR	JL. RAYA PASAR PURWADADI		0260 7490549
TRIDJAYA SEJAHTERA SUKSES	KP. RANCABOGO		0260 452000
PACIFIC MOTOR	JL. OTISTA 81 BLOK L10		0858 88081154
MARKONI MANDIRIPERKASA	JL. H. IKHSAN 60		0895 353044172
SUKABUMI	TERUS JAYA, PD	JL. PELABUAN 243 RT 04/03		0266 227488, 227700
	SELAMAT LESTARI MANDIRI, PT (PEL RATU) JL. SILIWANGI 144			0266 431170
SELAMAT LESTARI MANDIRI	JL. JEND. SUDIRMAN 76 0266-236666

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

SUMEDANG CEMARA AGUNG PERDANA JL. PANGERAN GEUSAN ULUN 92 - 94 0813 13032365

TASIKMALAYA DAYA ANUGRAH MANDIRI JL. SUTISNA SENJAYA 55 0853 20907135

NETRAL JAYA MOTOR JL. R.E. MARTADINATA 256A 0852 23444654

ASTRA MOTOR SEMARANG - MAIN DEALER SMH WILAYAH JAWA TENGAH BAGIAN UTARA

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BATANG	54 MOTOR JL. URIP SUMOHARJO NO.39 SAMBONG		0285 391239
	CV. CENDANA WANGI BATANG	JL. JEND. SUDIRMAN 78 KAUMAN , BATANG	0285 392888, 391222
BLORA	ASTRA MOTOR BLORA I	JL. MR. ISKANDAR NO. 47	0296 533535, 533595
BOYOLALI	PT. NAGAMAS SURYA KENCANA BOYOLALI JL. PANDANARAN NO. 347 RT 01/ RW 02 BOYOLALI		0276 321515
TIMBUL MANDIRI JAYA	JL.	RAYA SOLO - SEMARANG RT 01/ RW 21 DESA WINONG	0276	325858
BREBES	PT. NAGAMAS MITRA SEJATI	JL. P. DIPONEGORO NO.109 BREBES	0283 672900
ASTRA MOTOR BREBES III	JL.	DIPONEGORO 160, KEL. PESANTUNAN, KEC. WANASARI	0283 671507
DEMAK	PT. NUSANTARA SAKTI	JL. RAYA KUDUS NO. 178	0291 686124, 682153, 682154
JEPARA	CV. JAYA PECANGAAN	JL. RAYA PECANGAAN NO. 45, PECANGAAN	0291 755227
ASTRA MOTOR JEPARA	JL. DIPONEGORO		0291 594368
KAB. SEMARANG & SALATIGA	CV. CENDANA MULIA	JL. DIPONEGORO 247 C KEL. GENUK, KEC. UNGARAN BARAT	024 6921910
PT. NUSANTARA SAKTI	JL. JEND. SUDIRMAN 92-93		0298 326533
KARANGANYAR	PT. CAHAYA SAKTI KARANGANYAR	JL. LAWU 460	0271 495800, 495292
KENDAL	CV. CENDANA CEPIRING	JL. RAYA 97- CEPIRING	0294 383610, 383611
PT. PRIMA ANAGA RAINA KENDAL	JL.	HABIPROYO 28 RT.06/RW.03 KEL.PEGULON KEC.KENDAL	0294 384040
ASTRA MOTOR WELERI	JL. RAYA UTAMA TIMUR 128 A, RT. 001 RW. 003
		DUSUN SRIPANDAN	0294 644400

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
KLATEN ASTRA MOTOR KLATEN JL. PEMUDA UTARA 83 0272 321302
NAGAMAS SURYA KENCANA JL. PEMUDA NO. 2, BARENG 0272 321331, 32626466
KUDUS PT. PRIMA ZIRANG UTAMA KUDUS JL. AKBP R. AGIL KUSUMAMADYA 22 RT 03 RW 03 0291 4249904
ASTRA MOTOR KUDUS RUKO PANJUNAN BLOK A 5 - 7 0291 431103
LASEM	ASTRA MOTOR LASEM	JL. RAYA LASEM 62	0295 531867
PATI	ASTRA MOTOR PATI I	JL. KOLONEL SUNANDAR NO. 5, RT. 14 RW. 3, KEL. WINONG	0295 4197025
	PRIMA ZIRANG UTAMA	JL. DR. SUSANTO NO. 18	0295 386456, 386436
PEKALONGAN	CV. CENDANA WANGI RAYA	JL. RAYA AMBOKEMBANG NO.117, KEDUNGWUNI	0285 785659
54 MOTOR	JL. DR. WAHIDIN NO. 31 0285 423823, 428888
PEMALANG ASTRA MOTOR PEMALANG I JL. A YANI UTARA NO.3 0284 324342
PRIMA ANAGA RAINA	JL. JEND. SUDIRMAN 163-164
PURWODADI	CV. CENDANA MEGAH SENTOSA	JL. R. SUPRAPTO 101	0292 424416 , 424503
REMBANG	ASTRA MOTOR REMBANG II	JL. DIPONEGORO NO. 15 KEC. REMBANG	0295 692993
SEMARANG	ASTRA MOTOR SILIWANGI	JL. JEND.SUDIRMAN 320 B	024 7603900
	PT. NUSANTARA SAKTI ARTERI	JL. BRIGJEN SUDIARTO 757 PENGGARON	024 6747581, 6747582, 6722696
CV. JAYA MOTOR THAMRIN	JL. MH. THAMRIN NO. 101, KEL. PEKUDEN,KEC. SEMARANG TENGAH	024 8457471, 8454707
PT. PRIMA ZIRANG UTAMA SETIABUDI JL. SETIABUDI NO. 205 A, KEL. SRONDOL KULON,KEC. BANYUMANIK	024 76479117
	ASTRA MOTOR GAJAHMADA	JL. GAJAHMADA NO. 88	024 86569000, 86569001
	NUSANTARA SAKTI	JL. CENDRAWASIH NO. 2	024 3547493, 3517255,
SOLO	PT. TIMBUL MARIDY JAYA
HONGGOWONGSO	JL. HONGGOWONGSO 78 0271 646889, 636168
TARUNA JAYA SOLO	JL. VETERAN 180 SOLO 0271 655838, 655735
	PRATAMA KURNIA KASIH	JL. SLAMET RIYADI NO. 490 - 492	0271 717717

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
SRAGEN PT. PRATAMA KURNIA KASIH			JL. SUKOWATI NO.332, MAGERO, KLITEH, KEC. SRAGEN 0271 891888
PT. NUSANTARA SAKTI SRAGEN JL. SUKOWATI NO.411			0271 8821010
SUKOHARJO PT. NAGAMAS SURYA KENCANA JL. JEND. SUDIRMAN NO.130 GAYAM 0271 7008877
PT. NUSANTARA SAKTI KARTASURA JL. A YANI 179 PERENGSARI-KARTASURA 0271 784300, 783846
ASTRA MOTOR SOLO	JL.		SOEKARNO BLOK AA 10,11,12 LANGENHARIO GROGOL 0271 626307
TEGAL	PT. NAGA MAS MITRA SEJATI SLAWI		JL. JEND. A. YANI NO.43 RT.04 RW.02, KEL. PROCOT,KEC. SLAWI 0283 6195377
	PT. NUSANTARA SAKTI TEGAL		JL. YOS SUDARSO NO. 94 KEL. MINTARAGEN 0283 325240
ASTRA MOTOR SLAWI		JL. JEND SUDIRMAN NO. 54 RT. 04 RW. 01,RANDU ALAS, KEC. SLAWI WETAN 0283 4562043
NAGAMAS MITRA SEJATI		JL. AR. HAKIM NO. 42	0283 321700
WONOGIRI	PT. PRATAMA KURNIA KASIH		JL. RAYA 188	0273 321818
	PT. NAGAMAS SURYA KENCANA		JL. DIPONEGORO JATIREJO RT 01/ RW 08 KEL. WONOBOYO 0273 325499, 322200

ASTRA MOTOR YOGYAKARTA - MAIN DEALER SMH WILAYAH YOGYAKARTA & JAWA TENGAH BAGIAN SELATAN

KOTA	NAMA	AHASS	ALAMAT		TELEPON
BANJARNEGARA	SANJAYA GEMILANG		JL. LETJEND SUPRAPTO NO. 64 RT 01/08	0286 591118
BANTUL	PT. NUSANTARA SAKTI		JL. WATES NO. 16 KADIPIRO	0274 618580
BANYUMAS	SURYA AGUNG MOTOR		JL. GATOT SUBROTO, DS SOKARAJA KDL	0281 6441515
	ASTRA MOTOR PURWOKERTO		JL. YOS SUDARSO NO.2 REJASARI, PURWOKERTO BARAT	0281 641589
CILACAP	NUSANTARA SAKTI		JL. R.E. MARTADINATA NO. 71 B	0282 536313
ASTRA MOTOR CILACAP		JL. GATOT SUBROTO 104 C	0282 538125
GUNUNG KIDUL	PT. TUNASJAYA MEKARARMADA		JL. JOGJA-WONOSARI KM. 2 , SIYONO WETAN	0274 393543
KEBUMEN	ASTRA MOTOR KEBUMEN		JL. KUSUMA NO. 14	0287 381600

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
KULON PROGO UD. SHINTA MOTOR JL. BRIGJEND KATAMSO NO. 60 0274 773138
MAGELANG ARMADA TUNASJAYA JL. JEND. SUDIRMAN NO. 199 0293 365101
CAHAYA BONANZA ABADI JL. PEMUDA BARAT RT 017/001 0293 5891091,
				0812 15730349
PURBALINGGA	KOMPO MOTOR	JL. JEND. SUDIRMAN NO. 19	0281 891178
PURWOREJO	NUSANTARA SAKTI - PURWOREJO	JL. A. YANI 297	0275 325344
SLEMAN	NDS JOMBOR	JL. MAGELANG KM 7,2	0274 868551, EXT. 1020
TEMANGGUNG	PT. ARMADA TUNASJAYA	JL. TENTARA PELAJAR BLOK A & B, KEMANTREN	0293 492143
WONOSOBO	CV. KOMPO MOTOR	JL. S PARMAN NO.63	0286 323923
YOGYAKARTA	NUSANTARA SAKTI	JL. GEJAYAN NO. 9	0274 540153

PT MITRA PINASTHIKA MULIA - SURABAYA & MALANG - MAIN DEALER SMH WILAYAH JAWA TIMUR & NUSA TENGGARA

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BANGKALAN	CV. SURYA AGUNG MOTOR	JL. TRUNOJOYO NO21B BANGKALAN	0851 04868899
CV. MUSTIKA MOTOR	JL. TRUNOJOYO NO.9,DS.BANYUAJUH,KEC.KAMAL,KAB. BANGKALAN		031 3014999
CV. MITRA SETIA MOTOR	CV. MITRA SETIA MOTOR	0878 16060989
BANYUWANGI	BANYUWANGI MOTOR	JL. DR. SUTOMO 22, KEL. PENGANJURAN	0333 424335, 411889
	CV. BANYUWANGI MOTOR	DUSUN KRAJAN RT.02 RW.03 DESA BENCULUK	0333 396889
	CV. BANYUWANGI MOTOR	JL. HASANUDIN NO 60,DUSUN KRAJAN RT.1/5
	DESA GENTENG WETAN		0333 5823245
	CV. GARUDA JAYA MOTOR	JL. BRAWIJAYA NO, 9 KEBALENAN	0333 423579
	CV. SUMBER JAYA MAHA SAKTI	JL. RAYA GRAJAGAN NO 10 PURWOHARJO	0333 395184
	PT. MITRA PINASTHIKA MUSTIKA TBK	JL. S. PARMAN NO 33, PAKIS BANYUWANGI	0333 419555
	CV. SUMBER JAYA MAHA SAKTI	JL. RAYA PETUNG NO.200 KEDALEMAN-ROGOJAMPI	0852 34685232

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BLITAR MARGA KARTIKA MOTOR JL. HAYAM WURUK 58 0342 691180, 695555, 695831
PT. PUTRA RINJANI II JL. RAYA BLITAR 1B GILANG , KEC.NGUNUT 0355 395790
PT. PUTRA RINJANI IV JL. RAYA JATILENGGER NO 09 PONGGOK- BLITAR 0857 45918511
PT. MITRA PINASTHIKA MUSTIKA TBK JL. S SUPRIYADI NO 79 BLITAR 0342 814183
CV. SUMBER MITRA SEJAHTERA JL. PAHLAWAN 29 0813 35000501
BOJONEGORO	PT. MEGA PERSADA MANDIRI	JL. RAYA SOBONTORO RT.005 RW.001
		SOBONTORO BALEN	0353 333487
BONDOWOSO	CV. ADIPUTRA UTAMA MOTOR	JL. KH.WAHID HASIM 189 BONDOWOSO	0852 58868639
GEMPOL	CV. SATRYA DELTA PERKASA	JL. RAYA MELI'AN NO.74 KEJAPANAN, GEMPOL	0821 41552212
GRESIK	MITRA PINASTHIKA MUSTIKA TBK.	JL. DR. WAHIDIN SOEDIROHUSODO 69 A	031 3977404, 3977042,
	CV. RAMAYANA PUTRA MOTOR	JL. RAYA SUKOMULYO 88 MANYAR GRESIK	031 3930253
PT. SUMBER PURNAMA SAKTI JAKSA AGUNG S. NO 32 KEL. SIDOKUMPUL GRESIK 0823 32148617
	CV. SATRYA DELTA PERKASA	JL. RAYA KRIKILAN KM 28 DRIYOREJO GRESIK	0812 35541740
	CV. CALISTA ABADI	JL. RAYA CERME KIDUL RT 04/06	031 7991888
JEMBER	MITRA PINASTHIKA MUSTIKA TBK.	JL. LETJEN. SOEPRAPTO 154, KEL. KEBONSARI	0331 333999
	PT. MITRA PINASTHIKA MUSTIKA TBK	JL. DIPONEGORO KAV 42-45 JEMBER	0331 424122
	CV. KARUNIA SEJAHTERA MOTOR	JL. AMBULU NO 20 BALUNG JEMBER	0331 622418
	CV. KARUNIA SEJAHTERA MOTOR	JL. URIP SUMOHARJO NO.48 TANGGUL	0336 444218
	CV. SEKAWAN KARUNIA ABADI	JL. DHARMAWANGSA NO.60 DSN GAYAM RAMBIPUJI	0823 33409050
JOMBANG	ANYAR MAKMUR	JL. SOEKARNO - HATTA NO. 88 KEL. MOJONGAPIT	0321 851888, 870888
	CV. SUMBER MITRA SEJATI	HASYIM ASHARI NO 50A JOMBANG	0856 07544633
	PT. MITRA PINASTHIKA MUSTIKA TBK	JL. GUSDUR NO 127 JOMBANG	0321 869197
	PT. TUNAS DWIPA MATRA	JL. RAYA DIWEK RT.04 RW.03 DS.DIWEK KEC.DIWEK	0321 8496897

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
KEDIRI	GALAXY MOTOR		JL. PANGLIMA SUDIRMAN 144-146, KEL. KAMPUNG DALEM	0354 682981, 684493
PT. GALAXY PURBAYA SAKTI JL. PB SUDIRMAN 72 PARE KEDIRI 0821 43130039
PT. MITRA PINASTHIKA MUSTIKA TBK JL. HOS COKROAMINOTO 180 KEDIRI 0812 32590771
PT. KEMBANG JAWA PERMAI JL. SOEKARNO HATTA 138 TEPUS KEDIRI 0856 06682246
LAMONGAN	CAHAYA BONANZA ABADI		JL. JAKSA AGUNG SUPRAPTO 57, KEL. SIDOKUMPUL	0322 312000
CV. MAHARANI CITRA ABADI JL.RAYA KANDANG SEMANGKON 39 PACIRAN 0322 65000
	CV. CAHAYA BONANZA ABADI		JL. RAYA BEDAHAN 52 KEC. BABAT	0322 452223
	CV. EKA KARUNIA		JL. SUNAN DRAJAD NO 12 LAMONGAN	0856 08494518
	CV. SURYA GEMILANG MOTOR		JL. PANGLIMA SUDIRMAN NO.20 LAMONGAN	0812 29600627
	PT. SUMBER PURNAMA SAKTI		JL. PANGLIMA SUDIRMAN 114	0813 30526433
LUMAJANG	CV. KARUNIA SEJAHTERA MOTOR		JL. SLAMET WARDOYO NO.02 LUMAJANG	0334 886999
MADIUN	MARCO MOTOR INDONESIA		JL. PAHLAWAN 38 - 40, KEL. PANGONGANGAN	0351 466116
	PT. MITRA PINASTHIKA MUSTIKA TBK		JL. PANGLIMA SUDIRMAN NO.91 MADIUN	0351 367999
PT. CAHAYA UNGGUL NUSANTARA JL. URIP SUMOHARJO NO 63 MANGUHARJO MADIUN 0351 2812827
	CV. LARIS JAYA MOTOR		JL. RAYA SOLO NO.141 RT.14 RW.04 KEC.JIWAN	0857 96929021
PT. MARCO MOTOR INDONESIA JL. A. YANI NO.88, DUSUN ONGGOPRAYAN,KEPOLOREJO, KEC. MAGETAN 0813 32602209
	PT. CEMARA AGUNG SEJAHTERA		JL. PANGLIMA SUDIRMAN	0815 54316990
MALANG	MITRA PINASTHIKA MUSTIKA TBK.		JL. BASUKI RACHMAD 71 - 73	0341 347700
	KARTIKA SARI II		JL. JAKSA AGUNG SUPRAPTO 54, KEL. RAMPAL CELAKET	0341 321356, 369451
PT. MITRA PINASTHIKA MUSTIKA TBK JL. KAWI NO 120			0823 30090704
	CV. KARTIKA SARI PUTRA		JL. RY WENDIT BARAT 26 MANGLIAWAN PAKIS	0811 362014
CV. SEKAWAN MITRA ABADI JL. RAYA BULULAWANG NO.1			0341 834222
CV. SARANA KARTIKA MOTOR JL. GATOT SUBROTO RT.01 RW.21 SEDAYU - TUREN 0341 825066

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

MALANG PT. MITRA PINASTHIKA MUSTIKA TBK JL. S. SUPRIADI 253 0341 834800

CV. KARTIKA SARI PUTRA JL. PASAR BESAR 70-72 SUKOHARJO-KLOJEN 0341 355450

CV. SEKAWAN MITRA ABADI JL.GALUNGGUNG 47 KLOJEN MALANG 0341 557918

MOJOKERTO EKA PRIMA MOTOR JL. HOS. COKROAMINOTO 45 0321 397393, 397394, 397397

PT. EKA CIPTO PRIMA SENTOSA JL. RA BASUNI NO. 146, SOOKO-MOJOKERTO 0813 33944416

CV. LARIS MOTOR JL. BRAWIJAYA 202 PUNGGING MOJOKERTO 0812 59563005

PT. TUNAS DWIPA MATRA JL. GAJAH MADA. RT01 RW 01. KEMLOKO,

JOTANGAN, MOJOSARI 0877 69072498

CV. TIRTO AGUNG ABADI MOTOR JL. JAYANEGARA 219 0321 320355

MOJOROTO PT. KEMBANG JAWA PERMAI JL. GATOT SUBROTO 127 MRICAN-MOJOROTO 0813 33303481

NGANJUK CV. AGUNG PERDANA JL. A YANI 171-173 PAYAMAN NGANJUK 0358 321370

CV. AGUNG MANDIRI JL. A YANI 177 WARUJAYENG TANJUNG ANOM 0812 31492899

PT. PUTRA RINJANI III JL. P SUDIRMAN 18 B KERTOSONO 0358 553183

PT. MITRA PINASTHIKA MUSTIKA TBK JL. RAYA KEDIRI-NGANJUK NO 48,NGELAN LOCERET 0358 329744

NGAWI CV. LARIS JAYA MOTOR II JL. BASUKI RAHMAT 40 NGAWI 0816 15897448

PT. CAHAYA SAKTI CHANDRA MOTOR JL. PB SUDIRMAN 100 JRUBONG NGAWI 0351 742101

CV. CITRA MOTOR JL. A.YANI 57 DS.BERAN NGAWI 0351 747616

PACITAN PT. KARYA AGUNG MEGAH JAYA JL. GATOT SUBROTO 33A PACITAN 0877 01670785

PT. CAHAYA UNGGUL NUSANTARA JL. UREP SUMOHARJO NO.45 0823 37397678

PAMEKASAN CV. SINAR BARU JL. STADION NO 132 PAMEKASAN 0878 50330487

CV. ANUGRAH JAYA JL. DIPONEGORO 130-132 KARANGDUAK 0877 02156822

PANDAAN CV. WIN JL. RA KARTINI NO 04 JOGOSARI PANDAAN 0851 00809802

CV. AGUNG SEJAHTERA MOTOR JL. RAYA PERTIGAAN TOL APOLLO KM37 0343 853318

CV. AGUNG SAKTI MOTOR JL. BRIGJEN SLAMET RIYADI NO 69 0334 885518

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
PARE PT. MITRA PINASTHIKA MUSTIKA TBK JL. PK BANGSA TIMUR RSUD PARE 0852 59236082
PASURUAN MITRA PINASTHIKA MUSTIKA TBK. JL. PANGLIMA SUDIRMAN 88, RT. 03 RW. 03 0343 410838, 410839
PONOROGO	MITRA PINASTHIKA MUSTIKA TBK.	JL. SOEKARNO - HATTANO. 339 RT. 02 RW. 01, KEL. KENITEN 0352 462897, 462898, 462899
PROBOLINGGO MERPATI MOTOR JL. PANGLIMA SUDIRMAN 334 0335 421538
	CV. ANUGERAH SEJATI JL. PAHLAWAN RUKO BARU 24-26
		KEL.KEBONSARI KULON KEC.KANIGARAN	0858 55646021
	CV. DUNIA MOTOR JAYA	JL. SOEKARNO HATTA 18-20 KEL.SUKABUMI
		KEC.MAYANGAN	0823 31043818
	PT. MITRA PINASTHIKA MUSTIKA TBK	JL. RAYA SUKOREJO 105	0853 92067831
SIDOARJO	CENTRATAMA MOTOR	JL. ACHMAD YANI 159	031 8010377, 8010379
	DELTA SARI AGUNG	JL. ACHMAD YANI 5 RT. 015 RW. 04, KEL. PUCANG	031 8054800
	CV. FORTUNA MOTORINDO	JL. RAYA SAWUNGGALING NO. 28 JEMUNDO, TAMAN	031 7888199
	PT. PANJI PERKASA PERDANA MOTOR	JL. JENGGOLO NO 18 SIDOARJO	031 8067390
	PT. TIRTO AGUNG MOJO MOTOR II	JL. PAHLAWAN NO. 42 A SIDOARJO	031 8954517
	PT. TIRTO AGUNG MOJO MOTOR	JL. RAYA NO 100 KRIAN	031 8971635
	PT. PRATAMA METROPOLIS SEJAHTERA	JL. BRIGJEN KATAMSO NO 66 WEDORO WARU	031 8547564
	CV. CALISTA ABADI	JL. RAYA KALIJATEN 51 TAMAN SIDOARJO	031 7877999
	CV. TIRTA SEJAHTERA MOTOR	JL. RAYA PONOKAWAN RT 4/1 KRIAN	031 8983017
	CV. SATRYA DELTA PERKASA	JL. GAJAH MADA 68	031 8053657
	PT. MEGA PERSADA MANDIRI	JL. RAYA CEMENGKALANG NO 29	031 8065638
	CV. SINAR JAYA	JL. JAMBE BANJAR KEMANTREN NO 14 BUDURAN	0877 03413166
	PT. MITRA PINASTHIKA MUSTIKA TBK	JL. RAYA WARU RUKO GATEWAY A15-17.GEDANGAN	031 8553600
	PT. MITRA PINASTHIKA MUSTIKA TBK	JL. RAYA LARANGAN NO 17 KEC CANDI	031 8064320
SUMENEP	CV. MITRA SETIA AGUNG	JL. DR. CIPTO NO. 02 KOLOR SUMENEP	0823 37692499

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

SURABAYA PANJI PERKASA PERDANA MOTOR II JL. MANYAR KERTOARJO 48 031 5925843

EKAJAYA KARUNIA ABADI JL. JENDRAL ACHMAD YANI 246 A, KEL. GAYUNGAN 031 8290958, 8290968

MITRA PINASTHIKA MUSTIKA TBK. JL. SIMPANG DUKUH 42 - 44 031 5324000 (HUNTING)

CV. BUDI UTAMA MOTOR JL. GN. SARI II BLK. A NO.214, RT.005/RW.05,

SAWUNGGALING, KEC. WONOKROMO 0822 28229200

PT. EKAJAYA KARUNIA ABADI JL. BUMI INDAH 48, KEC. SAMBIKEREP SURABAYA 0858 53077797

CV. FORTUNA MOTORINDO JL. RAYA DIPONEGORO NO 63-65 031 5662611

PT. PANJI PERKASA PERDANA MOTOR JL.TIDAR 39 SURABAYA 031 5345027

CV. WIN JL. KENJERAN NO. 223 031 3737000

PT. ANUGRAH PRATAMA METROPOLIS JL. BANYU URIP NO. 212 SURABAYA 031 5354547

CV. KENCANA SARI JAYA ABADI JL. TUNJUNGAN 90 031 5340265

PT. WIJAYA MITRA UTAMA JL. RAJAWALI NO 49N KREMBANGAN 031 3541638

CV. SURYA GEMILANG MOTOR JL. RAYA BABAT JERAWAT 08 PAKAL SURABAYA 031 7416450

PT. HD MOTOR 99 JL. MAYJEND SUNGKONO 102 031 5622727

PT. EKA PRIMA MANDIRI SENTOSA JL. KAPAS KRAMPUNG 108, SBY 031 5030015

PT. MITRA PINASTHIKA MUSTIKA TBK JL. TEUKU UMAR 78 A 035 3893888

CV. SURYA PERDANA INDAH JL. RAYA SUMURAGUNG 232 SUMBERREJO 035 3333488

TRENGGALEK PT. KARYA AGUNG MEGAH JAYA III JL. RAYA TULUNGAGUNG KM. 15 DURENAN 0813 93863989

PT. KARYA AGUNG MEGAH JAYA JL. SOEKARNO HATTA NO.15 TRENGGALEK 0355 791111

PT. KEMBANG JAWA PERMAI JL. SOEKARNO HATTA NO. 23 NGANTRU 0812 32646268

TUBAN MITRA PINASTHIKA MUSTIKA TBK. JL. SUNAN KALIJOGO 70, KEL. LATSARI 0356 321816

PT. EKA CIPTO PRIMA SENTOSA JL. RAYA BASUKI RACHMAT NO 245 TUBAN 0822 57919536

PT. ASTRA INTERNATIONAL TBK - HSO JL. GAJAH MADA NO 76-78 DOROMUKTI TUBAN 0812 34042042

PT. SUMBER PURNAMA SAKTI JL. LETDA SUCIPTO SEBRANG GARDU INDUK PLN 0856 45494847

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

TULUNGAGUNG MITRA PINASTHIKA MUSTIKA TBK. JL. SUPRIYADI 32, KEL. BAGO 0355 334832, 334833

PT. KARYA AGUNG MEGAH JAYA III JL. KI MANGUNSARKORO 111 BEJI BOYOLANGU 0355 328888

PT. PUTRA RINJANI JL. KAPTEN KASIHIN NO 57 TULUNGAGUNG 0355 321198

NTT PT. MITRA PINASTHIKA MUSTIKA TBK JL. JENDERAL SUDIRMAN NO.25, KUANINO,

KEC. KOTA RAJA, KOTA KUPANG

CV. DINAMIKA SEJAHTERA MOTOR JL. CAK DOKO NO. 55 0032 3322554

ASTRA MOTOR DENPASAR - MAIN DEALER SMH WILAYAH BALI

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BADUNG	HEROINTI NUSA		JL. RAYA TUBAN NO. 100 X	0361 753368
	MITRA KRIDA MANDIRI		JL. BY PASS NGURAH RAI NO. 18, JIMBARAN, KUTA	0361 777782
BULELENG	ENAM TIGA SEJAHTERA		JL. NGURAH RAI NO. 66	0362 31663
DENPASAR	ASTRA MOTOR -
	HOS COKROAMINOTO (NDS)		JL. HOS COKROAMINOTO NO. 80	0877 61474500
ASAPARIS		JL. IMAM BONJOL NO. 464	0361 483429
MADE FERRY MOTOR		JL. PATTIMURA NO. 24	0361 976557
	KHARISMA PERKASA DEWATA		JL. GATOT SUBROTO BARAT NO. 496	0361 416666
	ASTRA MOTOR - TEUKU UMAR		JL. TEUKU UMAR 52-54 DENPASAR	0361 242002

ASTRA MOTOR MATARAM - MAIN DEALER SMH WILAYAH NUSA TENGGARA BARAT

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BIMA	PT. KRIDA DINAMIKAUTONUSA - BIMA	JL. TONGKOL NO. 198		0374 44000
	PT ASTRA INTERNATIONAL TBK - BIMA	JL. SULTAN HASANUDDIN NO. 6 A-C KEL. SARAE		0812-5161-0917
LOMBOK TIMUR	SUMBER PURNAMA SAKTI	JL. RAYA MASBAGIK-LABUHAN LOMBOK DUDUN		0376 631666
	BILASUNDUNG UTARA DESA PAOKMOTONG
	KEC. MASBAGIK

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
LOMBOK BARAT PT. KRIDA DINAMIKAUTONUSA-TANJUNG JL. RAYA SOKONG - TANJUNG 0370 6149000
PT ASTRA INTERNATIONAL TBK - GERUNG JL. RAYA RUMAK 0853 3344-2832
LOMBOK TENGAH PT. KRIDA DINAMIKAUTONUSA - PRAYA JL. PB. SUDIRMAN NO. 71 0819 0757-7656
PT ASTRA INTERNATIONAL TBK - PRAYA JL. RAYA MANDALIKA, RENTENG - PRAYA 0877 1131-8523
LOMBOK TIMUR PT. KRIDA DINAMIKAUTONUSA-SELONG JL. PEJANGGIK NO. 09 - GELANG 0376 22000
MATARAM ASTRA INTERNATIONAL JL. ADI SUCIPTO,LING. BATU RAJA, KEL. AMPENAN UTARA, KEC. AMPENAN
KRIDA DINAMIKAUTONUSA JL. GAJAH MADA NO. 88, JEMPANG BARU,SEKARBELA 0370 630000
SUMBAWA BARAT SUMBER PURNAMA SAKTI JL. PANCA USAHA NO. 31 A 0370 644909
SUMBAWA BARAT PT. KRIDA DINAMIKAUTONUSA - TALIWANG JL. SULTAN SAHRIR NO. 5, DS. BUGIS 0372 81000
SUMBAWA BESAR PT ASTRA INTERNATIONAL TBK - SUMBAWA JL. DR CIPTO NO.53, SEKETENG, KEC. SUMBAWA, KAB. SUMBAWA, NUSA TENGGARA BAR. 84313 0371 2620560
PT. KRIDA DINAMIKAUTONUSA - SUMBAWA JL. HASANUDDIN NO. 56 0371 625000

TRIO MOTOR - BANJARMASIN - MAIN DEALER SMH WILAYAH KALIMANTAN TENGAH & SELATAN

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BALANGAN	TRIO MOTOR PARINGIN		JL. JEND. A. YANI NO. 64	0526 2028382
BANJAR	TRIO MOTOR MARTAPURA		JL. JEND AYANI KM 37,5 BATAS KOTA	0511 4774378
	MANGGALA MOTOR		JL. A YANI KM. 8 NO.88 RT/RW 004/002	0511 3265676
	SURYA MOTOR MARTAPURA		JL. A YANI KM.39,5 RT.03	0819 9611-1029
BANJAR BARU	HAUR KUNING		JL. JEND.A YANI KM.36,5 NO.14 RT/RW 01/06	0511 4777478
BANJARMASIN	TRIO MOTOR PERINTIS		JL. PERINTIS KEMERDEKAAN NO 45AA	0511 3355500

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BANJARMASIN TRIO MOTOR KOLONEL JL. KOLONEL SUGIONO NO.10 RT.08 0511 3261933
BUANA MOTOR JL. KURIPAN NO.64 0511 3275027
DELIMA MOTOR SUTOYO JL. MAYJEND SUTOYO S NO.28 RT.002/001 0511 3355136
SURYA MOTOR BANJARMASIN JL. A YANI KM.3 NO.216 HIJ 0852 5179-9090
BARITO SELATAN	TRIO MOTOR BUNTOK	JL. PELITA RAYA NO 62 BUNTOK	0853 8836-3388
BARITO TIMUR	TRIO MOTOR TAMIYANG	JL. JEND. A. YANI KM. 2,3 RT. 12	0853 48257193
BARITO UTARA	TRIO MOTOR MUARA TEWEH	JL. TIMUR RT. 17	0519 23999
GUNUNG MAS	TRIO MOTOR KUALA KURUN	JL. CILIK RIWUT NO.134 RT.11/03	0537 31297
HULU SUNGAI SELATAN	ANUGERAH KANDANGAN	JL. JEND. SUDIRMAN NO. 14 RT. 04	0517 21709
HULU SUNGAI TENGAH	ANUGERAH BARABAI	JL. MURAKATA NO.16	0517 41268
KAPUAS	PT. KAPUAS TRIO TIRTASARI	JL. A YANI NO.60 RT. 08 KAPUAS	0513 2020010
KOTA BARU	TRIO MOTOR KOTABARU	JL. HASAN BASRI, RAYA STAGEN KM.4 RT 01	0813 7623 2556
KOTAWARINGIN
BARAT	TRIO MOTOR PANGKALANBUN	JL. JEND. A. YANI NO. 25 RT. 23	0532 25054
	BUDIANA PANGKALANBUN	JL. PANGERAN ANTASARI NO.156	0532 21588
KOTAWARINGIN
TIMUR	TRIO MOTOR SAMPIT	JL. JEND AYANI NO 25	0531 22373
	SATRIO BIRU	JL. HM ARSYAD NO.85	0531 22506
	TELADAN MOTOR	JL. S. PARMAN RT. 028/013	0531 21208
PALANGKARAYA	PALANGKA TRIO TIRTA SARI	JL. A YANI NO.61	0536 3235777
	CAHAYA INDAH MOTOR	JL. CILIK RIWUT KM.2	0536 322401.
SAMPIT	TRIO MOTOR SAMPIT	JL. A YANI NO.25 RT.023	0531 22373
TABALONG	TRIO MOTOR TANJUNG	JL. PHM NOOR NO. 51	0526 2021068
TANAH BUMBU	TRIO MOTOR BATULICIN	JL. RAYA BATULICIN NO.166 RT.4	0518 70618
	TRIO MOTOR SUNGAI DANAU	JL. PROPINSI NO.165 RT.08/I	0813 4703-7448

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

TANAH LAUT TRIO MOTOR PELAIHARI JL. H.BOEJASIN NO.168 RT/RW 02/01 0512 22168

TAPIN ARI MOTOR JL. JEND. A. YANI KM. 84 NO. 157 0811 5006-056

ASTRA MOTOR BALIKPAPAN - MAIN DEALER SMH WILAYAH KALIMANTAN TIMUR

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BALIKPAPAN SALES	OFFICE MT. HARYONO JL. MT. HARYONO NO. 101 - 105		0542 875109
TARAKAN	ASTRA MOTOR TARAKAN	JL. JENDRAL SUDIRMAN 02 TARAKAN		0813 4576-1475

ASTRA MOTOR PONTIANAK - MAIN DEALER SMH WILAYAH KALIMANTAN BARAT

KOTA	NAMA	AHASS	ALAMAT		TELEPON
KETAPANG	ASTRA MOTOR KETAPANG		JL. R.SUPRAPTO NO.149	0813 4657-7183
MELAWI	PT. NUSANTARA SURYA SAKTI		JL. JUANG KM 1 , DUSUN MEKAR SARI DESA PAALKECAMATAN NANGA PINOH, KABUPATEN MELAWI	0857 8776-8503
PONTIANAK	ASTRA MOTOR PATTIMURA		JL. PARTTIMURA BLOK CC NO 13-14	0811 5622-722
	PT. DAYA ANUGRAH MANDIRI		JL. HASANUDIN. NO. 55	0823 5205-7664
	BINTANG MOTOR JAYA		JL. PANGLIMA AIM KEL. TANJUNG HULUKEC. PONTIANAK TIMUR	0856 5477-3977
	TMS PONTIANAK		JL. KHATULISTIWA	0898 1108-459
	TMS KOTABARU		JL. PROF M YAMIN NO.3-5 KPTABARUKEC.PONTIANAK SELATAN	0898 3113-417
PUTUSSIBAU	ASTRA MOTOR PUTUSSIBAU		JL. LINTAS SELATAN RT 010 RW 004KEL KEDAMIN HULU KEC PUTUSSIBAU SELATAN	0857 -5003-2466
SANGGAU	ASTRA MOTOR SANGGAU		JL. AYANI NO.103-105 KELURAHAN ILIRKOTA KEC. KAPUAS KAB. SANGGAU	0853 4831-7660

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
SINGKAWANG	ASTRA MOTOR SINGKAWANG	JL. JENDRAL SUDIRMAN ROBAN SINGKAWANG. NO .31	0896	6980-4424
SINTANG	ASTRA MOTOR SINTANG JL. MT HARYONO RT 30/RW 3 N0 89 SEI DURIAN
KEL. KAPUAS KANAN HULU KEC. SINTANG		0812 5551-3584

CV ANUGERAH PERDANA - PALU - MAIN DEALER SMH WILAYAH SULAWESI TENGAH

KOTA	NAMA	AHASS	ALAMAT	TELEPON
BANGGAI	CV. COKRO 2000		JL. S PARMAN 30	0853 43659959
PALU	CV. ANUGERAH PERDANA MONGINSIDI		JL. W MONGINSIDI 93	0822 23169719
PARIGI-MOUTONG	IFMI MOTOR PARIGI		JL. TRANS SULAWESI ,	0823 47007283

ASTRA MOTOR MAKASSAR - MAIN DEALER SMH WILAYAH SULAWESI SELATAN, BARAT, TENGGARA & MALUKU

KOTA	NAMA	AHASS	ALAMAT	TELEPON
AMBON	MALUKU GRAHA MOTOR	JL. WOLTER MONGENSIDI NO. 24 RT 004/02		0911 3869696
BUTON	MITRA ANEKA MOTOR	JL. BETOAMBARI NO. 79		0402 2826788
BANTAENG	ASTRA MOTOR BULUKUMBA	JL. SM RATULANGI CAILE		0413 85027
BONE	ASTRA MOTOR SINJAI	JL. PETTA PONGGAWAE		0823 44636057
GOWA	ASTRA MOTOR GOWA	JL. SULTAN HASANUDDIN NO. 136		0852 40540085
ASTRA MOTOR TAKALAR		JL. DIPONEGORO NO 142	0852 11834091
KENDARI	SALES OFFICE KENDARI	JL. AHMAD YANI NO. 34 C-D		0813 55220045
KOLAKA	ASTRA MOTOR KOLAKA	JL. PRAMUKA NO.88		0812 45206728
MAJENE	ASTRA MOTOR POLMAS	JL. JEND. SUDIRMAN NO. 134 SIDODADI,
WONOMULYO, POLEWALI MANDAR,		0821 91373438
ASTRA MOTOR MAMUJU		JL. JENDRAL SUDIRMAN KAREMA	0821 92676244

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA	NAMA	AHASS	ALAMAT	TELEPON
MAKASSAR SALES OFFICE ALAUDDIN JL. SULTAN ALAUDDIN NO. 57 0411 881500, EXT.110
CV JAYA MAKASSAR JL. SUNGAI LIMBOTO NO. 91 0411 3617277
PT NUSANTARA SURYA SAKTI JL. G BAWAKARAENG NO.130 0411 423334
MAKASSAR
CV SALAHUTU MOTOR JL. S.SUNGAI SADDANG BARU NO.99 A/B 0852 99591694
PT WIRA JAYA PRIMA MOTOR JL. TENTARA PELAJAR NO.67				0411 3619991
ASTRA MOTOR DAYA	JL. PERINTIS KEMERDEKAAN KM 13
	RUKO PARUMPA NO 13,14 & 15 MAKASSAR 0821 90946893
ASTRA MOTOR MAROS	JL. POROS MAROS - MAKASSAR KM.3 , SEBELAH BTN NUSA IDAMAN 0852 42668833
	PT TUNAS DWIPA MATRA PANGKEP JL. KEMAKMURAN KM 52 0852 42554552
ASTRA MOTOR SENTRAL	JL. COKROAMINOTO NO 9 BCD 0812 41292686
ASTRA MOTOR MAROS 2	JL. SULTAN HASANUDDIN 0821 95768456
PALOPO	TUNAS DWIPA MATRA JL. DR. SAM RATULANGI NO. 128 0853 40957512
ASTRA MOTOR PALOPO	JL. SULTAN HASANUDDIN NO 11 0813 19076139
PARE-PARE	PT TUNAS DWIPA MATRA PARE JL. BAU MASSEPE NO.46 - 48 0421 3312244; 21080
PINRANG	ASTRA MOTOR PINRANG JL. SULTAN HASANUDDIN NO 6 D,E,F 0421 3922252
	PT TUNAS DWIPA MATRA PINRANG JL. JEND. SUDIRMAN NO. 158 0812 41174901

PT DAYA ADICIPTA WISESA - MANADO - MAIN DEALER SMH WILAYAH SULAWESI UTARA, GORONTALO & MALUKU UTARA

KOTA	NAMA	AHASS	ALAMAT	TELEPON
GORONTALO	ANUGERAH UTAMA		JL. NANI WARTABONE	0852 56155372
	CV SINAR KRIDA		JL. AHMAD A WAHAB, HEPULULAWA, KEC. LIMBOTO	0852 56908008
HALMAHERA UTARA	CV LION TOBELO		JL. RAYA WOSIA, KEC. TOBELO TENGAH	0853 41964144

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

KOTA

NAMA

AHASS

ALAMAT

TELEPON

KOTAMOBAGU WAHANA RITEL KOTAMOBAGU JL. ADAMPE DOLOT, MOGOLAING, 0434 2601169

KEC. KOTAMOBAGU BARAT

MANADO TRIDJAYA MAJU SUKSES JL. YOS SUDARSO 35 KEL. PAAL DUA KEC. PAAL DUA

MANADO DAYA MOTOR JL. BABE PALAR NO.9 TANJUNG BATU, KEC, WANEA 0431 876665

MINAHASA UTARA DAYA ADICIPTA WISESA JL. RAYA MANADO BITUNG KM. 10, DESA. WATUTUMOU 0821 91509009

KEC. KALAWAT

TERNATE LION JL. MERDEKA NO 1, KEL.GAMALAMA 0811 4328089

KEC.TERNATE TENGAH

ASTRA MOTOR JAYAPURA - MAIN DEALER SMH WILAYAH PAPUA & PAPUA BARAT

KOTA	NAMA	AHASS	ALAMAT	TELEPON
JAYAPURA	ASTRA MOTOR ENTROP		JL. RAYA KELAPA DUA ENTROP	0821 99357751
MANOKWARI	ASTRA MOTOR MANOKWARI JL. YOS SUDARSO NO. 22 SANGGENG		0986 215555
SORONG	ASTRA MOTOR SORONG		JL. BASUKI RAHMAD KM. 9,5	0811 4800804
TIMIKA	ASTRA MOTOR TIMIKA		JL. BUDI UTOMO NO 5	0812 40212072

Apabila ingin mengetahui lebih lanjut detail alamat bengkel AHASS yang ditunjuk di wilayah terdekat Anda, silahkan akses https://www.astra-honda.com/dealer atau scan QR code berikut:

* Alamat dan telepon sewaktu-waktu dapat berubah, untuk updatenya mohon dapat juga mengakses pada website dan QR code diatas.

Mau tahu info seputar sepeda motor Honda? Hubungi Kami

Bawalah buku ini setiap Anda ke Bengkel AHASS yang ditunjuk supaya setiap perawatan & penggantian suku cadang yang dilakukan tercatat agar garansi tetap berlaku.

AHM

PT Astra Honda Motor

4HK64A20

ID.XXX.XXXX.20XX.XX.22
