PANDUAN PENGGUNA EGT7828CK ELECTROLUX

Petunjuk Instalasi 6

Prosedur instalasi 6

Koneksi gas 7

Operasi....8

Tungku penyalaan 8

Menggunakan kompor dengan benar 8

Perawatan dan penanganan 9

Tatakan kaca 9

Tungku - tutup & mahkota 9

Apa yang di lakukan bila 9

S pesifikasi teknis 10

Terima kasih telah memilih dan menggunakan peralatan rumah tangga Electrolux.

Electrolux Group dari Swedia adalah salah satu perusahaan produsen peralatan rumah tangga terbesar di dunia. Dengan lebih dari 65 juta produk Electrolux digunakan di jutaan rumah tangga di seluruh dunia setiap tahun, Electrolux Group juga merupakan pabrik peralatan listrik dapur terbesar di dunia. Grup ini telah menjual lebih dari 55 juta produk dapur, yang sama dengan tinggi gabungan 5 Gunung Everest. Selain itu, lebih dari 2/3 hotel berbintang di dunia menggunakan peralatan dapur profesional dari Electrolux.

Tentu saja pencapaian luar biasa Electrolux selama 80 tahun terakhir telah diakui luas oleh 450 juta keluarga di seluruh dunia. Sekarang kami dengan gembira menyediakan produk-produk terbaik dari merek terkenal ini untuk para konsumen di Asia Tenggara. Bagi kami, Electrolux tidak hanya merupakan salah satu merek paling handal dalam peralatan rumah tangga, namun juga merek yang menjanjikan membawa gaya hidup inovatif kepada semua keluarga melalui teknologi canggih dan rancangannya yang memukau. Karena selain memberikan sentuhan ekstra pada elegannya dapur anda, produk Electrolux juga membuat memasak lebih mudah, menyenangkan, dan menjadi tempat untuk berbagi. Selamat menikmati pekerjaan memasak yang gembira dengan peralatan dapur Electrolux!

Sekali lagi, kami ucapkan terima kasih yang mendalam atas kepercayaan anda memilih produk-produk Electrolux!

Sebelum memasang atau menggunakan alat ini, harap baca buku petunjuk ini dengan seksama dan secara khusus perhatikanlah petunjuk mengenai keselamatan di halaman berikut.

Bila ada hal yang perlu ditanyakan lebih lanjut mengenai alat ini, hubungilah Layanan Konsumen kami untuk mendapatkan advis.

Harap simpan buku petunjuk ini untuk rujukan mendatang dan berikan kepada pemilik selanjutnya alat ini.

3 petunjuk ke selamatan

Petunjuk keselamatan

Jangan menggunakan gas selain jen is yang ditentukan pada label y ang terpasarg.

Jangan meletakkan barang apapun, misalnya pengendali nyala api dan lapisan asbes antara panci dan penyangga panci karena dapat menyebabkan kerusakan berat pada kompor. (Garbar 1)

Jangan melepas penya ngga panci can memasang penyangga wajan yang tidak berasal dari Electrolux karena hal ini akan memusatkan nya la api dan mengarahkan panas kekaca kompor. (Gambar 2).

Jangan menggunakan panci yang terlalu besar atau memberi beban beraty ang dapat menyebabkan penyangga panci melengkung atau mengarahkan api ke lapaakonkomp(bambar 3)

Gunakanhanya peny angga wajanyang dipasok oleh atau dianjurkan oleh Electrolux. (G mbar 5) (Gambar 5 & 7).

Jangan menggunakan oven atau peralatan masak lainnya dengan penampang yang lebar. Hal ini akan mengarahkan panas ke kaca kompor dan bisa menyebabkan kaca pecah. (Gambar 6 & 7).

Gunakamhanya peny angga untukwajan dan penyangga lain untukp anci beralas datar.

Kompord itujukan hany a untuk memasak. Jangan mengeringkan handuk, pakaian, dar sebagainya, di atas kompor. Bila hal i ni dilakukan terdapat risiko kebakaran.

Bila ditemukan kebocoran gas, tutup keran gas, buka semua jendela, dan hubungi dealer Electrolux anda. Hindari menyalakan dan mematikan saklar listrik, menyalak an korek api merokok, atau menggunakan pemantikrokok.

Gunakamkompor di ru angan yang berventilasi baik.

Jangan menggunakan selang gas berbahan vinil. Selang tersebut bisa menjadi lunak karena panas. Gunakanhanya selang karet.

Pastikan untuk mematikan tombol penyalaan kompor dan menutup regulator selang gas setelah kompor digunakan.

Hindari menyentuh tungku, penyangga panci, dari sebagainya, segera setelah kompor digunakan. Hial tersebut bisa menyebabkan luka bak ar.

PERINGATAN:

Bila apl tungku padam secara tidak disengaja, maikan kenop kontrolltungku dam tunggulah selama sekurang-kuran gnya 1 menit sebelum menyalakannya kembali.
Untuk tungku yang dilem gkapil allat pe mantau api, bila setelah 15 detik operasi penyalatan tungku tidak menyala, hentikan meng gunakan kom por dan buka plintu ruang tungku damit unggulah sellama sekurang-kurangnya 1 menit sebelum berupaya menyalakan tungku kembali,
Bila [lubang-lubang nosel] tersumbat, gunakan kawaft tipis atau janum untuk menusuk dan membersihkan [lubang-lubang nosel].

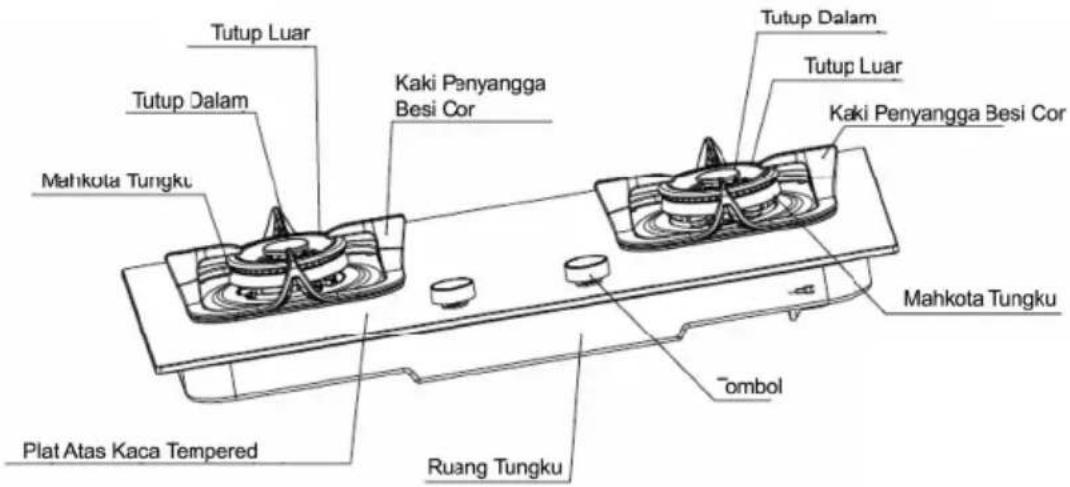

EGT7828CK/EGT9229CK

Kelas alat: Kelas 3

Petunjuk ini hanya berlaku bila simbol negara tersebut terdapat pada alat.

Bila simbol tersebut tidak terdapat pada alat,maka anda perlu untuk merujuk pada petunjuk teknis yang akan menyediakan petunjuk yang diperlukan mengenai modifikasi alat sesuai kondisi pemakaian di negara tersebut.

Sebelum instalasi, pastikan kondisi lingkungan setempat (sifat dan tekanan gas atau voltase dan frekuensi listrik) dan persyaratan alat ini sudah sesuai.

Persyaratan-persyaratan penyetelan untuk alat ini dinyatakan pada label (atau plat data).

Alat ini tidak boleh disambungkan pada perangkat pembuang hasil pembakaran. Alat ini harus dipasang dan disambungkan sesuai peraturan instalasi terkini.

Perhatian khusus harus diberikan pada persyaratan yang relevan terkait instalasi.

Hindarkan penggunaan bejana memasak pada plat pemanas yang melampaui batas pinggirnya.

Penggunaan pagar pinggir kompor (hob guard) yang tidak sesuai dapat menyebabkan kecelakaan.

Pagar pinggir kompor (hob guard) tidak bisa digunakan pada kompor ini.

Penggunaan peralatan memasak yang memakai gas akan menyebabkan timbulnya panas, uap, dan hasil pembakaran di ruangan tempat kompor dipasang.

Pastikan ventilasi dapur berfungsi baik terutama saat kompor digunakan, jagalah agar lubang-lubang ventilasi alami tetap terbuka atau pasang perangkat ventilasi mekanik (misalnya tudung penarik asap).

Penggunaan kompor untuk waktu lama mungkin memerlukan sirkulasi udara tambahan, misalnya dengan membuka jendela, atau ventilasi yang lebih efektif, misalnya dengan meningkatkan kemampuan ventilasi mekanik bila ada.

PERHATIAN:

"Bila kaca plat pemanas pecah:

_Segera matikan semua tungku dan elemen pemanas listrik manapun dan putuskan aliran listrik ke kompor.

_Jangan menyentuh permukaan kompor.

_Jangan menggunakan kompor."

Petunjuk instalasi

• Mintalah i rstalatir menu injukkan lokasi katup penutup aliran gas dan cara menutup aliran gas dalam keadlaan darurat.
• Pastikan s emua bahan temasan tela disingkirkan dari kompor se belum menggunakan kompor untuk mencegah kerusakan karena kebakaan atau asap yang bisa disebabkan oleh keberadaan bahan-bahan ini.
• Patuhilah semua petunjuk mengenai jarak minimum dari semu a permukaan yang bisa terbakar. Jarak ini harus sesuai dengan informasi yang terdapat pada label alat dan peraturan nasional mengenai keamarran terhadap kebakaran.
• Bila komp or dipasang dekat jendela, yarus diambil tindakan yang sepatutnya untuk mercegah tirai melambai lingga ke atas kompor yang menyebabkan RISIKO KEBAKARAN.
• Saat mem ilih lokasi untuk kompor ini, pertimbangkan ketersediaan dan posisi saluran pasokan gas dan listrik.
• Lubang ap apun di sekitar lubang paskan gas dan listrik harus ditutup pada saat instalasi.
  • Jangan m emasang kompor lain di sebelah kompor ini.
• Bagian ba wah kompor harus diperiksa untuk memastikan tidak ada tonjolan yang dapat mengganggu kompor. Pastikan tatakan atas disangga dengan baik dan dapat menahan berat kompor.
• Pastikan I emari tempat kompor dipasang dalam keadaan datar dari satu sisi ke sisi lainnya dan dari depan ke belakang dalam posisi terpasangnya.
• Ventilasi I emari bisa dip erbaiki dengan menyediakan lubang-lub ang udara pada lemari. Hai-hatilah untuk memastikan agar lubang-lubang ventilasi tidak terhalang.
• Saat mem asang suatu tiudung ventilasi di atas kompor, lihatlah pefunjuk instalasi dari pabrik tudung tersebut terkait produk tersebut.

Namun selbagai aturaniumum, jarak vertikal minimum bagian bawah tudung as ap hingga bagian atas tungku berbeda-beda sesuai jenis tudung as ap dan harus selalu merujuk kepada petunjuk pemakaian dan pemasangan tudung as ap (harus selalu terdapat jarak 30" inci antara bagian atas kompor dan bagian bawah lemari dap ur, lemari dinding, atau tudung ventilasi. (Gambar 6)

- Kabinet a papun yang di pasang di ata; kompor tidak boleh me miliki julur lebih dari 325 nm (13").

- Pinggiran kompor harus memiliki jara: minimum dari dinding selbenarnya sejauh 55 mm. (Gambar 6)

RUANG BATE RAI

1. Bila bater ai habis; atau bunga api menjadi lemah, harus dipasang baterai baru.

2. Ruang b aterai terletak id lokasi seperti ditunjukkan pada diagram. Pasanglah baterai dengan polaritas yang benar seperti ditunjukkan.

Peringatan: Keluarkan baterai bila tidak digunakan untuk waktu lama.

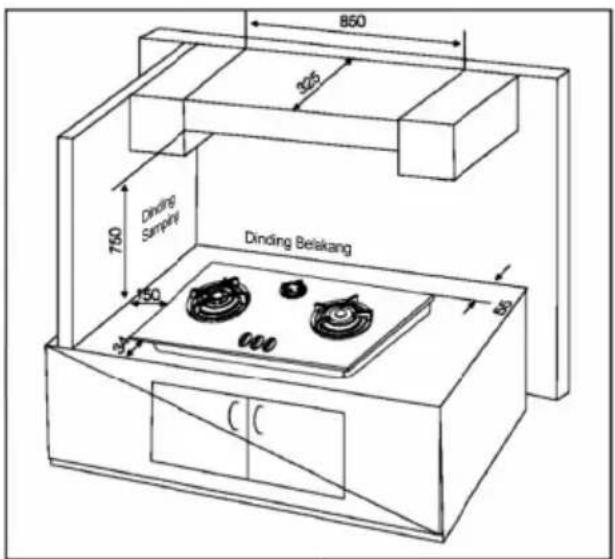

Bila jarak antara dinding samping /belakang dan batas: p higgir tungku kurang dari 200 mm, dinding-dirding tersebut harus dilengkapide/ingan bahanyang tidak bisa terbakar. Pelind ung tersebut harus mencapai jarak minimum 450 mm di atas tungku.

Permukaan-permukaan horizontal yang dengan jarak vertikal kurang dari 750 mm di atas permukaan kompor jugaahau s dilindungi.

7 petunjuk instalasi

Pros edur instalasi

• Sebelum memasang kompor, periksalah untuk memastikan bahwa lokasi tempat kompor akan dipasang memiliki jarak minimum yang disyaratkan dari bahan-bahan yang bisa terbakar dan bila perlu periksalah apakah perlu untuk menyediakan perlindungan untuk pemukaan terdek at sebagaimana disyaratkarnoleh peraturan. Sediakan ruang untuk penyambungan pasokam gas ke loka si tempat kompor dipasang.
• Buatlah lu bang di meja dapur dengan cetakan karton yang disediakan pada kemasan kom por sesuai dimensi yang ditunjukkan dalam Gambar 7.
  • Keluarkan kompor dari karton.
• Pasang kompor pada lubang yang telah dibuat (Gambar 7).
• Sambung kan selang gas ke saluran nasuk gas tungku. Nyalakan aliran gas dan periksalah ke bocoran menggunakan larutan sabun dan sika t di semua titik sambungan dan koneksi.
• Uji kompo r; tekan tombol kontrol dan putar hingga nyala api maksimum untuk mengaktif kan pemantik elektrik. Tu ngku akan menyala. Putar kenop kontroll ke posisi yang diinginkan. Pada pemakaian pertama, fungsi penyalaan ini mungkin harus diulangi beberapa kali (untuk membuang udara dari sistem pasokan gas). Seharusnya tidak diperlukan penyetel an apapun. Bila terjadi masalah, lihatlahpetunjuk servis atau tabel penyelesaian masalah.
• Pastikan b uku petunjuksselalu ada pada pengguna. Bila ada prosedlur di atas yang tidak memberikan hasil yang memuaska n, hubungi Electrolux untuk mendapatkan bantuan yang lebih terinci.

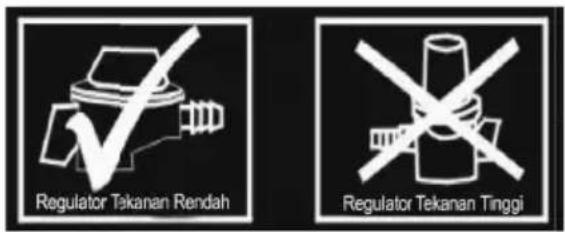

GUNAKAN HANYA REGULATOR TEKANAN RENDAHI DIAN MAKSIMIUM 30 mb ar YANG TIDAK DAPAT DIUB AH UNTUK KOMPORINI.

Samb un gain Gas

Penyambungan selang tabung gas atau ke jaringan gas harus dikerjak an sesuai stardar lokal yang sesuai. Kompor ini hanya bolehdisambungkan menggunakan regulatori tekanan rendah.

Samb un ga n fleksibe l

Selang gas harus dapat terlihat seluruh panjangnya (maksimum 1 meter) dan harus dikunci dengan klem selang X (Gambar 8). Ring penyekat harus dipasang.

PETUNJUK KESELAMATAN YANG PENTING:

Setah koreksi instalasi gasselesai, uj kebocoran gas pada sambungan harus dilakukan. (Uji Busa Sabun)

MODEL: EGT7828CK/EGT7838CK

MODEL: EGT9229CK/EGT9239CK/EGT9239CKB

Gambar 7 (dalam mm)

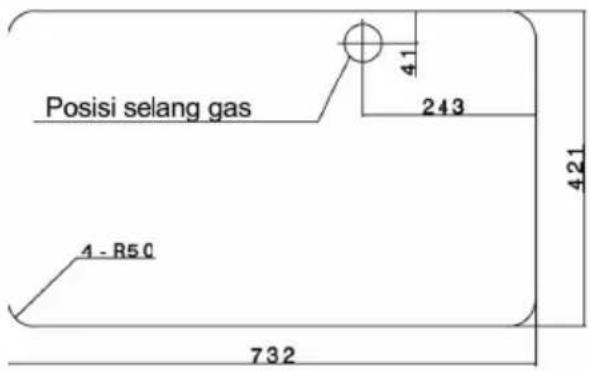

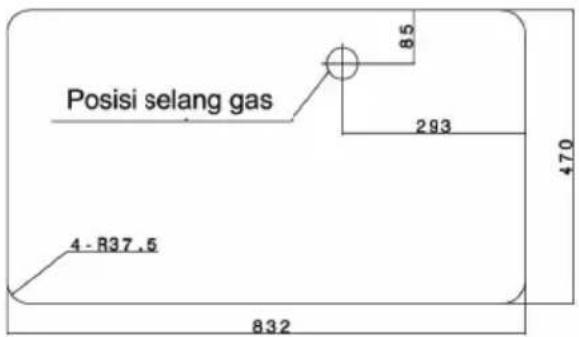

Ukuran lubang meja dapur dari depan meja dapur, dengan panel kontrol di posisi depan.

Bilajarak antara:dinding samping /belakang dan batas: pinggir tungku kur ang dari 200 mm, dinding-dinding tersebut harus dilengkapiden gan bahan yang tidak bisa terbakar. Pelindung tersebut harus mencapai jarak minimum 450 mm di atas tungku.

Permukaan-pernukaamho izontal dengan jarak vertikak kurang dari 750 mm di atas komporjuga harus dilind ung.

Prose dur uj busa sabun

• Putar tombolkontrol tungku ke posisi of dan nyalakan aliran gas.
• Bubuhkan larutan sabun peada masing-masing sambungan. (Gambar 8)
• Adanya gelenbung menunjukkan kebocoran dan sambungan tersebut harus dikencangkan.
  • Ulangi uji bus a sabun terse but.

PERINGA TA N:-

Periksalah label data untuk memasikan alat ini sesuai untuk pasokan gas yang tersedia.

Gamb ar 8

Tungku dengan penyalaan elektrik

1. Pastikan s umber gas dapat dijangkau dengan mud ia h dan terpasang menggun akan fiting /ko nektor yang disyaratkan dan sesuai.
2. Putar sem ua kenop kontrol ke posisi o ff.
3. Kompor in i dilengkapi keran pengama n untuk mengatur aliran gas. Saat titik pada kenop berte mu dengan simbol-sim bol berikut pa da panel, maka berlaku kondisi-kon disi berikut:

Untuk menutup aliran gas, putar kenop ke kanan hingga terasa jelas bunyiklikkeran.

1. Untuk men yalakan, pega ng kenop dan tekan selam a beberapa i etik, putar le posisi alirangas maksimum. Untuk mod el-model dengan termokorel, tahan kencop selama 5\~8 detik, bila td ak nyala api akan padam.
2. Bila tungk 1 tidak bisa menyala pada penyalaan pertama, ulangi Langkan 4.
3. Bila nyala api padam tiba-tiba, ulangi Langkah 4.
4. Bila komp ir langsung dinyalakan kembali setelah dimatikan, tunggulah selama sekitar sepuluh detik sebelum menyalakannya kembali.
5. Masing-masing tungkumemiliki pemantik terpisah.
6. Setelah tu 1 gku menyah, putar kenop untuk mengatur besar nyala api sesuai kebutuhan anda. Hal ini tidak memerluk in penekanan kenop.

Untuk tungku yang digilengapial at peman tau api, bilb sete lah 1:5 detik operasi penyalaan tungku tidak men yala, hentikan menggumakan al at can tunggualah selama sekurang-kurangnya 1 menit se belumberupaya men yalakan tungku kembali.

Menggunakan kompor dengan benar

• Untuk me n dapatkan efis iensi tungku maksimum, sangat dianjurkan untuk menggunakan hanya panchi dan kuali dengan ukuran alas yang se suai dengan tungku yang digunakan, sehingga nya api tidak menyebar melampaui alas panci (Ta tel 1).
• Juga dianj urkan untukr engecilkan api ketika cairan mulai mendidih sehingga hanya cukup untuk menjaga cairan tetap panas.

Tungku	Minimum Diameter	Diameter Maksimum
Tungku wajan (wok)	• 120mm	• 260mm
Semi-cepat	• 120mm	• 260mm

Pemilihan tungku

• Tungku semi-cepat adalah tungku khusis untuk panas rendah, membuat semur dan memasak perlahan.
• Tungku wajan adalah tungku untuk pemanasan sangat cepat menggunakan wajani atau panci be sar.

CATATAN:

Ingatlah bahwa panci beralas lebar memungkinkan mer mas ak yang lebih cepat dibandingkan yang beralas sempit.

Setal u gunakan wad ah yang sesuai dengan bahan yang anda masak.

Secara khusus, pastikan panici tidak ter lalu kecil untuk caiyan, karena gairan bisa meluap dengan mudah.

Pancitidak boleh terlalu besar agar memasak bisa lebih cepat:

Henda knya pa nii yang digunakan memiliki di ameter yang sesuai dengan tungku, agar penggunaan tungku optimal, dan dengan demikian mengurangi konsumsi gas; sebagaimana dalam Gambara 12.

Juga dianjurkan untuk menuttup kas enol yang sedang merdidih begitu cai ran mulai mendidih, dan mergecikan nyala api hinggaannya cukup untuk mempertahankan fitik didih.

9 perawatan dan penanganan

Panel atas kaca

• Noda me mbandel mungkin perlu disikat kuat dengan sabut nilom atau bubuk pembersih krim. Pembersih enamel untuk peralatan rumah tangga juga tersedia, ikutilah petunjuk pabrik untuk penggun aannya. Zat pembersih abrasif kasar, bubuk pembersih, serabutt baja, atau pemoles lilin tidak boleh digunakan.
• Jangan m enggunakan t atakan kaca s ebagai meja kerja.

Tutup & mah kota tungku.

• Kompone m-komponen ini bisa diangkat dan dilepa s untuk pembersihan terpisah.
• Pastikan t utup dan mah kota tungku telah benar-ben ar kering setelah pembersihan atau terjadi tumpahan.
• Saat mem lbersihkan malhkota tungku, pastikan semua rongga nya la api dan semua lubang lainnya bebas dari sumbatan. (Gambar 13, 14)

• Bila perlu, gunakan korek api atau sikat untuk membersihkan rongga.
• Setelah dibersihkan, pastikan tutup tung ku telah dipasang kembali dengan baik pada posisinya.
• Setelah proses pembersihan, saat merakit kembali mahkota dantutup tungku, hati-hatilah agar busi pemantik tidak terbentur. Busi pemantik akan pecah bila terbentur dan dapat mengakibatkan masalah penyalaan kompor.

Gambar 14

CATATAN:-

Saat memasang kembali tutup & mahkota tungku, pastikan posisinya telah benar.

Apa yang dilakukan bila

Gejala	Sebab	Solusi
Tu ngku tidak akan menyalas...	Udara dalam saluran gas	Buang udara dari saluran gas.
	Saluran tersumbat.	Telusuri & bersihkan.
	Pemantik api tidak bekerja .	Periksa kabel dan elektroda.
	Baterai mati	Ganti baterai.
	Tungku tidal terpasang dengan benar.	Pasang tungku para posisi yang benar.
Nyala api tungku menyambair injektor...	Kotoran berlebihan pada tabung pencampur tungku.	Lepaskan dan bersihkan tungku.
	Tekanan gas terlalu tinggi.	Periksalalh tekanan regulator gas & setel bila perlu.
Pe nyalaan tungk u diserta i suara ledakan...	Tekanan gas terlalu tinggi.	Periksalalh tekanan regulator gas & setel bila perlu.
Pe martik api tidak bekerja...	Celah elektrode terlalu besar.	Periksalalh celah elektrode, setel bila ukurannya tidak antara 4-5 mm.
	Sambungan pemantik longgar.	Periksalalh koneksi ke pemantik, ganti bila rusak.
	Baterai mati.	Gantilah dengan baterai baru.

PIERING ATAN:-

Ján gan menye improtlami aer osol di sekitar kompor saatik ompor sedang bekeja. Beberapa jenis gas propela nbisa terurai bila diparas kan da in meng hasil kainuap korosif yang gakam merusak material -material tertentu.

Biarang-barang yang terbuat dari bahanyang bisa terbakar lid ak boleh dsimpan dalam laci atau lemariyang langsung bera da di bawah tungkuinji

Jan gan menyimpan barang-barang dalam jarak 50 mm dari atas kompor.

Jan gan menyeintuh busipem antik saat menyala kan tungku

Bila komporiri dip asang di kapaal atau karavan, kompor tidak boleh dgunakan sebagai pemanas ruangan.

Spesifikasi teknis

	Elpiji
	T ungku cincn tiga	4,8 kW
	T ungku semi cepat	1,65 kW
Mode Hemat Gas	1,0kW
Setelan	30mbar
Sambungan Gas	Ulir lurus 0,5 ind.
Baterai	1,5 V DC

Kami, Electrolux, menyanggupi bahwa bl a dalam masa g aransi (sesuai lokasi masin g-masing neg ara untuk lama waktu garansi), peralatan Electrolux ini atau bagian manapun darinya terbukti rusak semata-mata karena cacat p engerjaan atau material, kami akan, ata s pilihan kami sendiri, memperbaiki atau menggantinya BEBAS BIAYA untuk ongkos kerja, materia, atau pengan gkutan dengan syarat bahwa:

Alat tersebut te lah dipasang dengan benar dan digunakan hanya pada catu daya listrik yang tertulis pada label alat.

Alat hanya digunakan untuk pemakaian rumah tangga normal, dan sesuai petunjuk pabrik. Alattidak pernah diservis, dirawat, diperbaiki, atau dibongk ar atau diutak-utik oleh siapapun yang tidak diberi wewenang oleh Electrolux.

Sem ua pekerjaan servis dalam garansi ini hanya boleh dilakukan oleh P usat Servis Electrolux. Alat atau suku cadang rusak yang diganti mernjadi milik Electrolux.

Garansi ini adalah tambahan pada hak and menurut untuk-undang dan hukum.

Garansi ini tidak mencakup perawatan, seperti pen bersihan tudung kompor.

Elec trolux dibebaskan dari semua tanggung jawab a kibat tidak di patuhinya petunjuk instalasi perawatan, dan peng gunan salat dengan nibaik.

Bila anda memerlukan bantuan teknis atau memerlukan informasi lebi h l anjut mengenai produk-produk kami, jangan segan -segan untuk menghubungi Pusat Layanan Konsumen kami i yang terdaftar di bawah ini:

Indonesia

Layanan langsung konsumen: 08041119999

PT. Electrolux Indonesia

Electrolux Building

Jl. Abdul Muis No.34, Petojo Selatan,

Gambir Jakarta Pusat 10160

SMS: 0812.8088.8863

WA: 0811.8339.777

Malaysia

Telepon Layanan Konsumen: 1300-88-11 -22

Electrolux Home Appliances Sdn. Bht

Alamat Kantor: Uni:T2-7,7th Floor,Tower 2,
