PANDUAN PENGGUNA EMM2308X ELECTROLUX

Petunjuk Keselamatan yang Penting 3

Instalasi 5

Panduan peralatan memasak 6

Menyiapkan oven anda 8

Operasi 9

Penelusuran masalah 11

Data teknis 12

Pusat Layanan Konsumen 13

Sebelum menggunakan oven gelombang mikro anda, petunjuk-petunjuk berikut telah disiapkan untuk mendapatkan hasil terbaik dari oven gelombang mikro anda. Pastikan anda membacanya dengan seksama. Adalah penting bahwa buku petunjuk ini harus disimpan bersama alat ini untuk rujukan di masa mendatang. Bila oven ini dijual atau berganti pemilik, atau bila anda pindah rumah dan oven ini ditinggalkan, pastikan buku petunjuk tetap berada bersama oven sehingga pemilik barunya bisa membiasakan diri dengan fungsi-fungsi oven dan peringatan-peringatan yang relevan. Pastikan anda telah membaca keseluruhan manual bagi pengguna ini sebelum menggunakan oven dan anda mengikuti rekomendasi-rekomendasi yang diberikan.

peringatan

• Cairan atau makanan lain tidak bole dipanaskan dalam wadah yang tertutup rapat karena dapat meletus.
• Adalah berbahaya bagi seseorang yang tidak berkompeten untuk melaksanakan tindakan servis atau perbaikan yang melibatkan dilepaskannya tutup yang melindungi terhadap paparan energi gelombang mikro.
• Izinkan anak-anak untuk menggunakan oven tanpa pengawasan hanya bila kepada mereka telah diberikan petunjuk yang cukup sehingga mereka dapat menggunakan oven dengan cara yang aman dan mengerti bahaya dari penggunaan yang tidak tepat.

• Bila oven dioperasikan dalam moda kombinasi, anak-anak hanya boleh menggunakan oven di bawah pengawasan orang dewasa karena temperatur yang dibangkitkan. (hanya untuk seri gril).

• Gunakan hanya peralatan memasak yang sesuai untuk penggunaan dalam oven gelombang mikro.

• Oven harus dibersihkan secara berkala dan endapan makanan manapun harus disingkirkan.
• Baca dan patuhilah petunjuk khusus: "PERINGATAN UNTUK MENGHINDARI KEMUNGKINAN TERPAPAR ENERGI GELOMBANG MIKRO BERLEBIHAN".
• Saat memanaskan makanan dalam wadah plastik atau kertas, awasi oven karena ada kemungkinan wadah terbakar.
• Bila terlihat asap, matikan oven atau cabut stekernya dari stopkontak dan biarkan pintu oven tertutup untuk memadamkan nyala api.
• Jangan memasak makanan hingga terlalu matang.
• Jangan menggunakan ruang oven untuk tempat penyimpanan barang. Jangan menyimpan barang-barang seperti roti, kue dan sebagainya di dalam oven.
• Singkirkan tali pengikat dan gagang logam dari wadah /kantong kertas atau plastik sebelum wadah /kantong tersebut diletakkan di dalam oven.
• Pasang atau tempatkan oven ini hanya sesuai dengan petunjuk instalasi yang terdapat dalam manual ini.
• Telur dalam cangkangnya dan telur rebus utuh matang tidak boleh dipanaskan dalam oven gelombang mikro karena dapat meletus, walaupun pemanasan oleh oven gelombang mikro telah berakhir.
• Gunakan oven untuk tujuan yang dimaksud sebagaimana dijelaskan dalam manual ini. Jangan menggunakan bahan kimia atau uap korosif pada oven ini. Oven ini dirancang khusus untuk memanaskan. Oven ini tidak dirancang untuk pemakaian industri atau laboratorium.
• Bila kabel listrik rusak, kabel hanya boleh diganti oleh Electrolux, agen servisnya, atau orang yang berkualifikasi serupa untuk menghindari bahaya.
• Jangan menyimpan atau menggunakan oven ini di luar ruangan.

• Jangan menggunakan oven ini di dekat air, di ruang bawah tanah yang basah atau di dekat kolam renang.

• Temperatur permukaan yang bisa tersentuh dapat menjadi tinggi saat oven bekerja. Permukaan tersebut bisa menjadi panas saat oven bekerja. Jauhkan kabel listrik oven dari permukaan yang panas, dan jangan menutup lubang ventilasi apapun pada oven.

• Hindarkan kabel menjuntai pada piggir meja makan atau meja dapur.
• Kegagalan untuk menjaga oven tetra bersih dapat menyebabkan penurunan kualitas permukaan yang dapat memberi pengaruh buruk pada usia oven dan dapat menyebabkan situasi berbahaya.
• Isi botol susu dan wadah makanan bayi harus diaduk atau dikocok dan temperaturnya harus diperiksa sebelum dikonsumsi untuk menghindari luka bakar.
• Pemanasan minuman dengan gelomban mikro dapat menyebabkan pendidihan letus yang tertunda, karena itu berhati-hatilah saat menangani wadahnya.
• Oven ini tidak ditujukan digunakan oleh orang-orang (termasuk anak-anak) yang memiliki kekurangan fisik, sensorik, atau mental atau kurang pengalaman dan pengetahuan, kecuali kepada mereka telah diberikan pengawasan atau petunjuk mengenai penggunaan oven oleh orang yang bertanggung jawab atas keselamatan mereka.
• Anak-anak harus diawasi untuk memastikan mereka tidak bermain-main dengan oven ini.
• Oven ini tidak ditujukan untuk digunakan dengan memakai pengatur waktu eksternal atau sistem kendali jarak jauh terpisah.

peringatan

- Pastikan oven ini telah dimatikan sebelum mengganti lampu untuk menghindari kemungkinan sengatan listrik.

• Komponen-komponen yang dapat bisa tersentuh dapat menjadi panas selama penggunaan. Anak-anak kecil harus dijauhkan dari oven.
• Penggunaan pembersih uap tidak diperbolehkan.
• Selama pemakaian, oven ini akan menjadi panas. Hati-hatilah untuk menghindari menyentuh elemen-elemen pemanas di dalam oven.
• Gunakan hanya peraba temperatur yang direkomendasikan untuk oven ini (untuk oven yang dilengkapi dengan fasilitas untuk menggunakan suatu peraba temperatur).
• Permukaan belakang oven ini has dihadapkan ke dinding.
• Jangan mengizinkan siapapun selain tekris servis yang berkompeten untuk melaksanakan tindakan servis atau perbaikan yang melibatkan dilepaskannya tutup yang melindungi terhadap paparan energi gelombang mikro.
• Selama pemakaian, oven ini akan menjadi panas. Hati-hatilah untuk menghindari menyentuh elemen-elemen pemanas di dalam oven.
• Oven serta komponennya yang bisa tersentuh akan menjadi panas saat digunakan. Hati-hatilah untuk menghindari menyentuh elemen-elemen pemanas di dalam oven. Anak-anak yang berusia kurang dari 8 tahu harus dijauhkan dari oven ini kecuali diawasi terus-menerus.
• Oven gelombang mikro ini tidak bdhe dipasang dalam lemari dapur (kabinet) kecuali telah diuji untuk pemakaian dalam lemari dapur.

perhatian

Bila kebersihan oven gelombang mikro tidak dijaga dengan baik, kualitas permukaan luar oven bisa berkurang, yang berpengaruh pada usia pakai oven gelombang mikro serta keamanan operasinya.

Instalasi Pentanahan

BAHAYA

Bahaya Sengatan Listrik Saat Menyentuh beberapa komponen internal dapat menyebabkan cedera diri berat atau kematian. Jangan membongkar oven ini.

peringatan

Bahaya Sengatan Listrik. Penggunaan pentanahan yang tidak tepat dapat menyebabkan sengatan listrik. Jangan memasang steker oven pada stopkontak sebelum oven ini dipasang dan ditanahkan dengan baik.

PEMBERSIHAN

Pastikan untuk mencabut steker oven dari catu daya listrik.

1. Bersihkan bagian dalam oven setelah pemakaian dengan lap yang sedikit lembap.
2. Bersihkan aksesori oven dengan cara biasa dalam air sabun.
3. Rangka pintu dan komponen-komponen sekitarnya harus dibersihkan dengan seksama menggunakan lap lembap bila kotor.
4. Jangan menggunakan zat pembersi h abrasif yang kasar atau pengikis logam yang tajam untuk membersihkan kaca pintu oven karena dapat menggores permukaan, yang dapat menyebabkan kaca pecah.

Oven ini harus ditanahkan. Bila terjadi hubung singkat listrik, pentanahan mengurangi risiko sengatan listrik dengan menyediakan kawat pelarian bagi arus listrik. Oven ini dilengkapi dengan kabel yang memiliki kawat tanah dengan suatu steker dengan saluran pentanahan. Steker tersebut harus dipasangkan pada suatu stopkontak yang dipasang dan ditanahkan dengan baik.

Hubungilah teknisi listrik atau servis bila instalasi pentanahan tidak dipahami dengan baik atau terdapat keraguan mengenai apakah oven ini telah ditanahkan dengan baik. Bila perlu menggunakan kabel tambahan, gunakan hanya kabel tambahan dengan 3 kawat.

1. Oven ini dilengkapi dengan kabel listrik yang pendek untuk mengurangi risiko terbelit atau tersandung kabel yang lebih panjang.
2. Bila menggunakan kabel atau kabel tambahan yang lebih panjang.
   1) Tanda peringkat kelistrikan kabel atau kabel tambahan sekurang-kurangnya harus menunjukkan peringkat yang sama dengan peringkat kelistrikan oven ini.
   2) Kabel tambahan tersebut harus berupa kabel 3 kawat dengan pentanahan.
   3) Kabel yang panjang haru ditata agar tidak menjuntai dari meja dapur atau permukaan meja sehingga anak-anak dapat menariknya atau tersandung pada kabel.

Instalasi Pada Meja Dapur

Singkirkan semua material dan aksesori kemasan. Periksalah apakah terdapat kerusakan pada oven seperti lekukan atau pintu patah. Jangan dipasang bila oven rusak.

Instalasi

1. Pilihlah permukaan yang menyediakan ruang yang cukup bagi luang ventilasi udara masuk dan /atau keluar.

(1) Tinggi instalasi minimum adalah 85cm.
(2) Permukaan belakang oven ini harus dihadapkan ke dinding. Sisakan jarak minimum 30 cm di atas oven, diperlukan jarak minimum 20 cm antara oven dan dinding di sekitarnya.
(3) Jangan melepaskan kaki-kaki dari bagian bawah oven.

PERALATAN MEMASAK

Lihatlah petunjuk pada bagian "Material yang dapat anda gunakan dalam oven gelombang mikro atau yang harus dihindarkan dari penggunaan dalam oven gelombang mikro". Mungkin terdapat peralatan memasak non-logam yang tidak aman untuk digunakan pada memasak dengan oven gelombang mikro. Bila anda ragu, peralatan memasak tersebut dapat diuji menggunakan prosedur berikut:

Uji Peralatan Memasak:

1. Isilah wadah yang aman untuk gelombang mikro dengan 1 cangkir air dingin (250 ml)

Kabinet: Lepaskan lapisan film pelindung yang ditemukan pada permukaan kabinet oven gelombang mikro. Jangan melepaskan tutup jika berwarna coklat muda yang terpasang pada ruang oven untuk melindungi magnetron.

(4) Hambatan pada lubang masuk /keluar udara dapat merusak oven.

(5) Letakkan oven sejauh mungkin dari radio dan TV sebisa mungkin. Operasi gelombang mikro dapat menyebabkan interferensi pada penerimaan radio atau TV anda.

1. Pasang steker oven pada stopkontak listrik standar. Pastikan voltase dan frekuensi yang tersedia sama dengan voltase dan frekuensi pada label oven.

PERINGATAN: Jangan memasang oven di atas kompor dapur atau alat lain yang menghasilkan panas. Bila oven dipasang di atas suatu sumber panas, oven bisa menjadi rusak dan garansinya bisa batal.

Permukaan yang bisa tersentuh dapat menjadi panas saat oven bekerja.

bersama peralatan memasak yang akan diuji.

1. Masaklah pada daya maksimum selama 1 menit.
2. Sentuhlah peralatan memasak tersebut dengan hati-hati. Bila peralatan memasak tersebut terasa hangat, jangan gunakan untuk memasak dengan oven gelombang mikro.
3. Jangan melampaui 1 menit waktu memasak.

Peralatan Memasak Keterangan
Lembar aluminium.	Hanya untuk penutup. Potongan kecil yang halus dapat digunakan untuk menutup bagian daging atau unggas yang tipis untuk mencegah pemasakan berlebihan. Bunga api bisa terjadi bila lembar aluminium terlalu dekat dengan dinding oven. Lembar aluminium harus berada sekurang-kurangnya 2,5 cm dari dinding oven.
Wadah untuk mematangkan makanan.	Ikuti petunjuk pabrik. Alas wadah pematangan harus berada sekurang-kurangnya 5 mm di atas tadah putar. Penggunaan yang tidak tepat dapat menyebabkan tadah putar pecah.
Wadah keramik Hanya yang aman untuk oven gelombang mikro. Ikuti petunjuk pabrik. Jangan menggunakan wadah yang retak atau sumbing.
Toples kaca. Selalu lepaskan tutupnya. Gunakan hanya untuk memanaskan makanan hingga hanya terasa hangat. Sebagian besar toples kaca tidak tahan panas dan dapat pecah.
Wadah kaca.	Hanya gunakan wadah kaca yang tahan panas oven. Pastikan tidak terdapat hiasan logam. Jangan menggunakan wadah yang retak atau sumbing.
Makanan dalam kantong	Ikuti petunjuk pabrik. Jangan mengikat dengan kawat logam. Buat lubang pada kantong agar uap dapat keluar.
Piring dan cangkir kertas	Gunakan hanya untuk memasak /memanaskan untuk waktu singkat. Jangan meninggalkan oven tanpa dijaga saat memasak.
Tisu kertas Gunakan untuk menutup makanan untuk pemanasan ulang dan menyerap lemak. Gunakan dengan pengawasan hanya untuk memasak jangka pendek.
Kertas perkamen	Gunakan sebagai penutup untuk mencegah cipratan atau sebagai bungkus untuk pengukusan.
Plastik Hanya yang aman untuk oven gelombang mikro. Ikuti petunjuk pabrik. Seharusnya bertanda "Microwave Safe (Aman untuk Oven Gelombang Mikro)". Beberapa wadah plastik bisa menjadi lunak seiring panasnya makanan di dalamnya. "Kantong untuk merebus" serta kantong plastik kedap harus disayat, ditusuk, atau dilubangi sebagaimana ditunjukkan oleh kemasan.
Bungkus plastik Hanya yang aman untuk oven gelombang mikro. Gunakan untuk menutup makanan selama memasak untuk mempertahankan kelembapan. Hindarkan bungkus plastik bersentuhan dengan makanan.
Termometer Hanya yang aman untuk memasak dengan oven gelombang mikro (termometer daging dan termometer gula).
Kertas lilin Gunakan sebagai penutup untuk mencegah cipratan dan menjaga kelembaban.
Baki aluminium	Dapat menyebabkan lompatan bunga api. Pindahkan makanan ke wadah yang aman bagi oven gelombang mikro.
Karton makanan dengan gagang logam	Dapat menyebabkan lompatan bunga api. Pindahkan makanan ke wadah yang aman bagi oven gelombang mikro.
Logam atau peralatan memasak dari logam	Logam melindungi makanan dari energi gelombang mikro. Hiasan logam dapat menyebabkan lompatan bunga api.
Kawat pengikat logam	Dapat menyebabkan lompatan bunga api dan menyebabkan kebakaran dalam oven.
Kantong kertas Dapat menyebabkan kebakaran dalam oven.
Busa plastik Busa plastik dapat mencair dan mengotori cairan di dalam bila terkena temperatur tinggi.
Kayu Kayu akan menjadi kering bila digunakan dalam oven gelombang mikro dan bisa terbelah atau retak.

Nama Komponen-komponen dan Aksesori Oven

Keluarkan oven dan semua material dari karton dan ruang oven.

Oven anda dilengkapi dengan aksesori berikut:

Tatakan kaca 1

Rangkaian cincin tadah putar 1

Buku Petunjuk 1

Rak Gril (Hanya untuk seri Gril)

A) Panel kontrol
B) Poros tadah putar
C) Rangkaian cincin tadah putar
D) Baki kaca
E) Jendela pengamat
F) Rangkaian pintu
G) Sistem penguncian untuk keselamatan

Pemasangan Tadah Putar

Rangkaian cincin tadah putar

a. Jangan sekali-kali meletakkan baki kaca pada posisi terbalik. Baki kaca tidak boleh terhalang.
b. Baik baki kaca maupun rangkaian cincin tadah putar harus selalu digunakan selama memasak.
c. Semua makanan dan wadah makanan harus selalu diletakkan pada baki kaca untuk memasak.
d. Bila baki kaca atau rangkaian cincin tadah putar retak atau pecah, hubungilah pusat servis resmi terdekat.

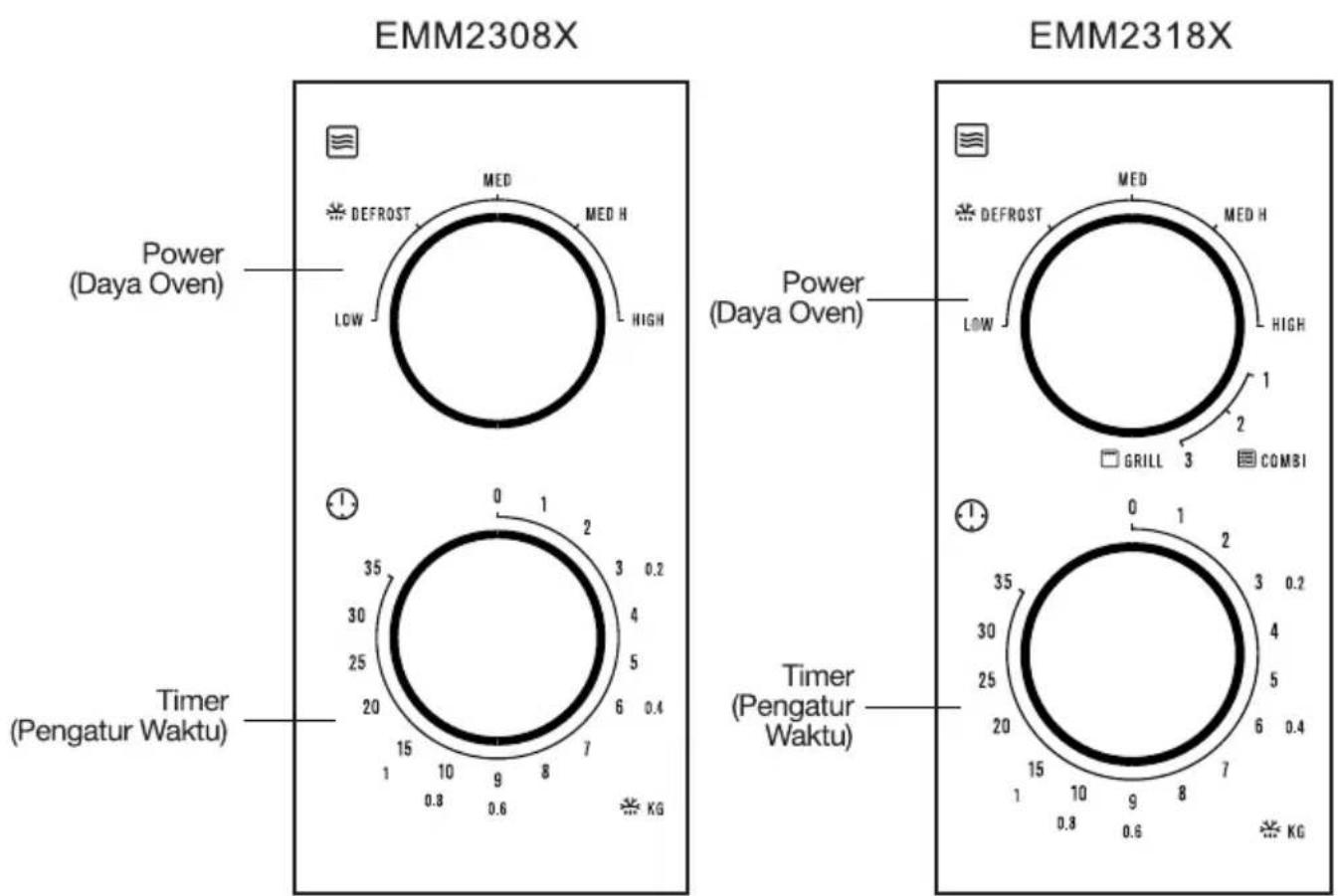

Panel Kontrol dan Fitur Petunjuk Operasi

1. Untuk mengatur daya kerja oven, putar tombol daya ke posisi yang diinginkan.
2. Untuk mengatur waktu memasak, putar tombol timer (pengatur waktu) sesuai panduan memasak makanan anda.
3. Oven akan mulai memasak secara otomatis setelah tingkat daya dan waktu diatur.
4. Setelah waktu memasak habis, oven akan memberikan nada peringatan untuk berhenti.
5. Bila oven tidak digunakan, selalu atur waktunya ke "0".

Fungsi /Daya Daya keluaran Aplikasi
Low (Rendah)	150W	Melunakkan es krim
(Pencairan makanan beku)	300W	Sup, stew, melunakkan atau mencairkan mentega.
Med. (Sedang)	450W	Stew, ikan
Med. (Sedang) High (tinggi)	600W	Nasi, ikan, ayam, daging giling
High (tinggi)	800W	Memanaskan ulang, susu, mendidihkan air, sayur, minuman

Untuk Seri dengan Gril (EMM2318X)

Fungsi /Daya Daya keluaran Aplikasi
Kombi1	80% gril 20% gelombang mikro.	Sosis, Daging Kambing, Kebab, Makanan Laut, Steak
Kombi 2.	70% gril 30% gelombang mikro.	Potongan ayam, dada ayam, potongan daging babi
Combi3	60% gril 40% gelombang mikro.	Ayam utuh
Gril	100% gril	Roti bakar, makanan potongan

Catatan: Saat mengeluarkan makanan dari oven, pastikan daya listrik oven telah dimatikan dengan memutar saklar pengatur waktu ke posisi 0 (nol). Bila hal ini tidak dilakukan dan oven gelombang mikro dinyalakan tanpa ada makanan di dalamnya, dapat terjadi panas berlebih yang dapat merusak magnetron.

Penelusuran masalah

Normal
Oven gelombang mikro mengganggu penerimaan TV	Penerimaan radio dan TV bisa terganggu saat oven gelombang mikro bekerja. Hal ini serupa dengan interferensi peralatan listrik kecil, seperti mixer, pengisap debu, dan kipas angin. Hal tersebut adalah normal.
Lampu oven redup.	Saat memasak dengan oven gelombang mikro pada daya rendah, lampu oven bisa menjadi redup Hal tersebut adalah normal.
Uap yang terkumpul pada pintu, udara panas keluar dari ventilasi.	Saat memasak, uap bisa muncul dari makanan. Sebagian besar akan keluar melalui ventilasi. Namun sebagian dapat mengumpul pada tempat yang dingin seperti pintu oven. Hal tersebut adalah normal.
Oven menyala secara tidak sengaja tanpa ada makanan di dalam.	Oven tidak boleh dinyalakan bila tidak ada makanan di dalamnya.Hal tersebut sangat berbahaya.

Masalah	Penyebab yang Mungkin	Penyelesaian
Oven tidak bisa dinyalakan.	(1) Steker tidak terpasang erat pada stopkontak.	Cabut steker. Kemudian pasang kembali setelah 10 detik.
	(2) Sekring putus pemutus arus bekerja.	Ganti sekring atau atur ulang pemutus arus (diperbaiki oleh personil profesional dari Electrolux)
	(3) Masalah dengan stopkontak.	Ujilah stopkontak dengan peralatan listrik lainnya.
Oven tidak bisa memanaskan makanan.	(4) Pintu tidak tertutup rapat.	Tutup pintu oven dengan rapat.
Tadah putar kaca akan menimbulkan bunyi saat oven gelombang mikro bekerja.	(5) Sandaran rol dan bagian bawah oven kotor.	Lihat bagian "Perawatan Oven Gelombang Mikro" mengenai cara membersihkan komponen-komponen yang kotor.

RoHS

Compliant.

Informasi mengenai Lingkungan Hidup

Bila pada saat apapun di masa mendatang produk ini akan dibuang, JANGAN membuang produk ini bersama limbah rumah tangga. Harap kirimkan produk ini ke titik pengumpulan sampah peralatan listrik dan elektronik bila tersedia.

Produk ini memenuhi aturan RoHS.

Model: EMM2308X EMM2318X
Tegangan Pengenal: Lihat label oven Lihat label oven
Daya Masukan Pengenal (Gelombang Mikro): 1250W 1250W
Daya Keluaran Pengenal (Gelombang Mikro): 800W 800W
Daya Masukan Pengenal (Gril): 1000W
Kapasitas Oven: 23L 23L
Diameter Tadah Putar:	∅ 270mm ∅ 270mm
Dimensi Eksternal: 485x x292 5mm.	370 .	485x37292 5mm.
Berat Bersih:	Sekitar 13.1 kg	Sekitar 13.3 kg

ThailandTelepon: ([phone]Electrolux Thailand Co., Ltd.14th Floor, 1910 New Petchburi RoadBangkapi, Huay KwangBangkok 10320	VietnamPanggilan Bebas Biaya: (1800 -58) -88 -99Telepon: ([phone]Electrolux Vietnam Ltd .AB Tower, 9th Floor76 Le Lai Street, District 1Ho Chi Minh City
IndonesiaTelepon: ([phone]PT. Electrolux IndonesiaPlaza KuninganMenara Utara Suite 201Jl. HR. Rasuna Said Kav. C 11-14Jakarta 12940Depdag No. I.43.EI7.00401.0911	PhilippinesPanggilan Lokal Bebas Biaya: 1-800-10-845-care 2273Saluran Langsung Layanan Pelanggan: (+63 2) 845 care 227310th Floor. W5th Avenue Building5th Avenue Corner 32nd StreetBonifacio Global City,Taguig Philippines 1634Trunkline: [phone]
SingaporeTelepon: ([phone]e-mail: [e-mail] S.E.A Pte. Ltd.11 Lorong 3 Toa Payoh, Jackson Square Block B,#01-13/14/15 Singapore 319579	MalaysiaPanggilan Bebas Biaya: (1300 -88) -11 -22Telepon: ([phone]e-mail: [e-mail] Home Appliances Sdn. Bhd.7th Floor, Tower 2, Jaya 33,No 3. Jalan Semangat, Seksyen 13,46100 Petaling Jaya, Selangor

www.electrolux.com

Inovator Desain yang Penuh Perhitungan

Ingatkah anda saat terakhir anda membuka suatu hadiah yang menyebabkan anda berkata," Oh! Bagaimana anda tahu? Memang ini yang saya inginkan!" Perasaan seperti itulah yang dicari oleh kami di Electrolux untuk dibangkitkan pada setiap orang yang memilih atau menggunakan salah satu produk kami. Kami mendedikasikan waktu, pengetahuan, dan sejumlah besar pemikiran untuk mengantisipasi dan menciptakan jenis peralatan yang benar-benar diperlukan dan diinginkan para pelanggan kami.

Kepedulian penuh pemikiran seperti ini berarti berinovasi dengan wawasan. Bukan desain untuk sekadar desain, namun desain untuk kepentingan pengguna. Bagi kami, desain penuh pemikiran berarti membuat alat lebih mudah digunakan bagi kami dan tugas-tugas lebih menyenangkan untuk dilaksanakan, membebaskan para konsumen kami untuk merasakan kemewahan puncak abad 21: kemapanan. Tujuan kami adalah agar ketenangan pikiran ini makin tersedia bagi lebih banyak orang di berbagai kegiatan hidupnya, di seluruh dunia.

Janji "Thinking of you" dari Electrolux lebih dari sekadar memenuhi kebutuhan pelanggan kami saat ini. Janji tersebut juga berarti kami berkomitmen menjadikan peralatan lebih aman bagi lingkungan - saat ini dan di masa mendatang.

Temukan lebih banyak tentang pemikiran kami di www.electrolux.com
