PANDUAN PENGGUNA 43PP7445 PHILIPS

Terima kasih kerana telah membeli peti televisyen ini. Anda sekarang baleh berbangga kerana memiliki sebuah TV Philips, yang menjanjikan nilai yang penuh kepada anda sebagai pembeli. Sila baca buku panduan ini dengan teliti dan sepenuhnya untuk membantu anda memasang dan mengendalikannya.

Penetapan dan Pemasangan

Keterangan Produk ....

Memasang TV....4

Menggunakan kekunci TV 5

Menggunakan Kekunci Alat Kawalan Jauh 6-7

Operasi

Menggunakan Menu 7-17

Menggunakan Lungsur Bijak 18

Menggunakan Gambar Bijak dan Bunyi Bijak 19

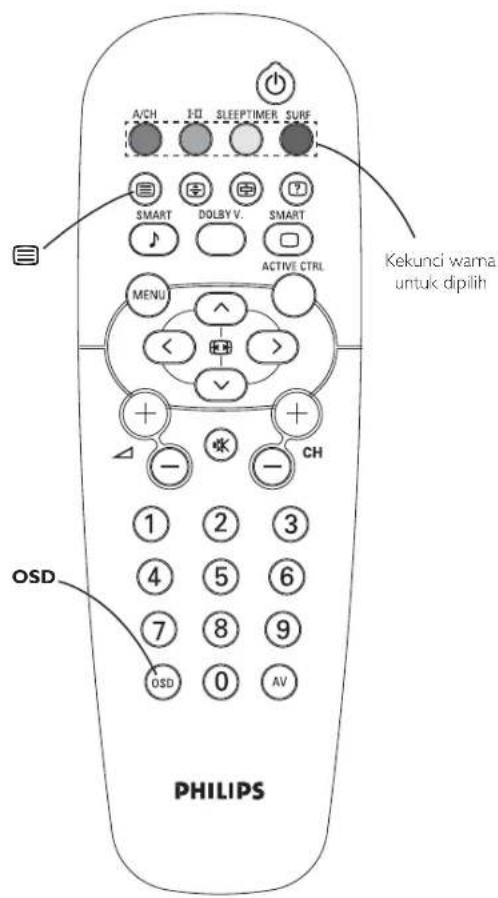

Menggunakan Teleteks (jika disediakan) 20-21

Peralatan Persianian

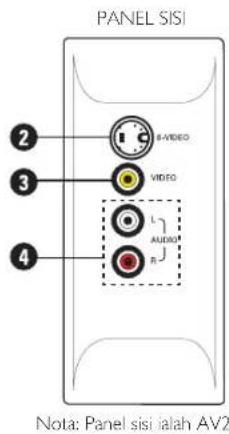

Menyambung Peralatan Persianian 22-23

Memilih Peralatan yang Disambungkan untuk Tontonan ....24

Maklumat Am

Penjagaan, Pembersihan, dan Tip 25

• lampu merah di bawah skrin TV berkelip secara berterusan
  • satu garisan putih yang terang dipaparkan secara melintang di skrin
• membersihkan skrin TV (jangan sesekali menggunakan agen penggosok pembersihan; gunakan 'chamois' yang lembab sedikit atau kain lembut)
  • dalam keadaan ribut petir
  • televisyen ditinggalkan begitu sahaja untuk jangkamasa yang lama.

LANGKAH BERJAGA-JAGA semasa Menggunakan Bateri

Untuk mengelak kebocoran bateri yang mungkin akan menyebabkan kecederaan pada badan atau kerosakan pada alat kawalan jauh:

• Pasangkan SEMUA bateri dengan betul, + dan – seperti ditandakan pada alat kawalan jauh.
• Jangan campurkan bateri: (LAMA dan BARU atau KARBON dan ALKALIN, dll).
- Keluarkan bateri apabila alat kawalan jauh tidak digunakan untuk jangka masa yang lama.

Keterangan Produk

Melihatnya sebagai seorang saksi

• Skan Progresif - gandakan garisan gambar yang kelihatan untuk resolusi yang lebih baik
• Skan Digital 100Hz menghilangkan kerlipan dan getaran garisan untuk gambar yang seimbang
• Monitor HDTV – HDTV adalah isyarat televisyen yang terkini dan terbaik yang boleh didapati
- Skrin Saphlon™ – gambar yang lebih baik dan tahan calar

Teknologi dipermudahkan

TV konvensional melahirkan gambar dengan mengimbas 50 kali sesaat (50Hz). Frekuensi ini dapat dikesan oleh mata manusia dalam bentuk gambar medan berkerlipan. 100 Hz menetapkan imbasan 100 kali sesaat, menghilangkan medan berkerlipan.

Skan Progresif

Bingkai gambar mengandungi dua medan: medan yang mempunyai garisan ganjil (medan A) dan medan yang mempunyai garisan genap (medan B). Selain daripada menghantar medan A ke skrin dahulu, diikuti medan B, medan A dan B ditulis pada satu masa. Dalam satu saat, bayangan penuh terjadi dengan menggunakan resolusi maksimum. Pada kelajuan ini, mata manusia melihat satu gambar tajam tanpa struktur garisan.

Monitor HDTV

Kemampuan Paparan HDTV (1080i). Monitor HDTV membolehkan anda menonton definisi tinggi atau definisi dipertingkatkan untuk memprogram TV di dalam format isyarat 1080i atau 480p. Untuk melakukannya, TV mesti disambung melalui komponen video atau input RGB ke kotak atas penetapan, yang ditetapkan untuk mengendalikan mod DTV. Isyarat DTV mesti ada di kawasan anda dan kotak atas penetapan mesti ditala ke saluran yang betul. Antena luar atas-udara mungkin dikehendaki. Satu lagi pilihan adalah khidmat satelit siaran HDTV. Realisme luarbiasa dalam kedua-dua gambar dan bunyi akan dihasilkan!

Skrin Saphlon™

Teknologi skrin Saphlon™ diperbuat dengan bahan-bahan dan proses yang melahirkan lebih kecerahan dan kontras gambar. la melindungi skrin daripada kebanyakan kesan calar dan tanda-tanda cap jari dan menghilangkan silau yang berkaitan dengan skrin perlindungan berasingan.

Kawalan Aktif

Dengan lebih 3,000 penyesuaian gambar seminit, "sistem kawalan proaktif" ini terus-menerus menganalisa kualiti isyarat video yang masuk untuk Mengurangkan Bunyi Bising Dinamik serta ketajaman dan kemudian secara automatik memperbaikinya supaya menjadi seperti penetapan yang telah anda pilih sebelum ini di menu gambar.

APAC

Kawalan Aktif dan APAC, adalah tanda niaga Elektronik Pelanggan Philips Amerika Utara. IntelliSense adalah tanda niaga berdaftar Elektronik Pelanggan Philips Amerika Utara.

*Dikilang di bawah lesen danipada Makmal Dolby. "Dolby" dan simbol D-berganda adalah tanda-tanda niaga Makmal Dolby.

Memasang TV

1 Faedah utama televisyen unjur adalah skrin tontonanya yang luas. Untuk melihat skrin yang luas dengan cara terbaik, uji beberapa lokasi di dalam bilik untuk mencari sudut optimum tontonan.

Pastikan untuk memberi ruang minimum 15 cm di sekeliling TV.

Untuk mengelakkan kabinet meleding (warping), perubahan warna kabinet, dan peluang yang tinggi untuk kerosakan TV, jangan letakkan TV di mana suhu boleh menjadi terlalu panas - contohnya, di bawah cahaya matahari terik atau berdekatan alat pemanas.

Bateri-bateri yang dibekalkan tidak mengandungi logam berat seperti merkuri dan kadmium. Walau bagaimanapun, di dalam kebanyakan negara, bateri yang sudah tidak berfungsi tidak patut di buang bersama sampah-sarap biasa. Pastikan cara-cara menghapuskan bateri ini mengikut peraturan kerajaan tempatan.

• Mematikan set TV buat sementara ke mod siap-sedia. (Penunjuk lampu merah akan bernyala apabila TV berada pada mod sedia).
• Untuk menghidupkan TV daripada mod sedia, tekan Sedia, Saluran +/-, atau kekunci Angka (0-9).

② I-II

Membenarkan anda berselang-seli antara saluran terakhir yang anda tonton dengan saluran semasa.

④ TELETEKS

Membenarkan anda untuk memilih beberapa mod mendengar bunyi surround yang ditetapkan oleh kilang:

Dolby Maya (Surround Dolby Maya)

Menunjukkan menu utama. Juga membenarkan anda untuk undur dalam sistem menu.

8 KURSOR KE ATAS

Membenarkan anda untuk memilih perkara sebelum atau sesudah pada menu dan untuk memilih format skrin.

9 KURSOR KE KIRI

Membenarkan anda untuk mencari menu dan mengubah penetapan.

10 ∠+/- (VOLUME)

Meninggi atau menurunkan volum.

⑪ DIGIT (0-9)

Membenarkan anda untuk memilih satu saluran. Nota: Untuk nombor dua-angka, angka yang kedua mesti dimasukkan sebelum tanda "-" hilang.

• Menunjukkan nombor saluran, bunyi dan mod penghantaran warna, status penggera tidur, nama saluran (jika saluran itu telah dinamakan), dan masa sekarang (jika masa telah ditetapkan).
• Membenarkan anda untuk mengemudi atau membuat perubahan dalam mod penumpuan berbilang titik.
• Membenarkan anda mematikan menu.

13 LUNGSUR

Membenarkan anda untuk memilih sebanyak 10 saluran dan melihatnya dengan cepat. Lihat mukasurat 18.

14 PEMASA TIDUR

Membenarkan anda untuk memilih masa di mana TV akan secara automatik bertukar kepada mod sedia. Pilih 15, 30, 45, 60, 90, 120, 180, atau 240 minit.

15 GAMBAR BIJAK

Setiap tekanan memilih format gambar lain. Untuk AV1, CVI, atau AV2, pilihannya ialah 4:3, Auto, dan Kembang 4:3. Untuk sumber isyarat 1080i AV3, pilihannya adalah 4:3 dan Compress 16:9. Untuk sumber isyarat 180p AV3, tiada pilihan format skrin yang ada melalui TV. Kawal format pada sumbernya (pemain DVD atau kotak atas peti digital).

18 KURSOR KE KANAN

Membenarkan anda untuk menggunakan menu dan mengubah penetapan.

19 KURSOR KE BAWAH

Membenarkan anda untuk memilih perkara seterusnya atau sebelumnya pada menu atau untuk memilih format skrin.

20 CH +/- (SALURAN)

Membenarkan anda untuk memilih saluran dalam tertib menaik dan menurun.

21 (SENYAP)

Membenarkan anda untuk melenyapkan bunyi. Untuk mengembalikan bunyi, tekan kekunci ini sekali lagi.

22 AV

Membenarkan anda memilih sumber isyarat lain yang disambung ke TV.

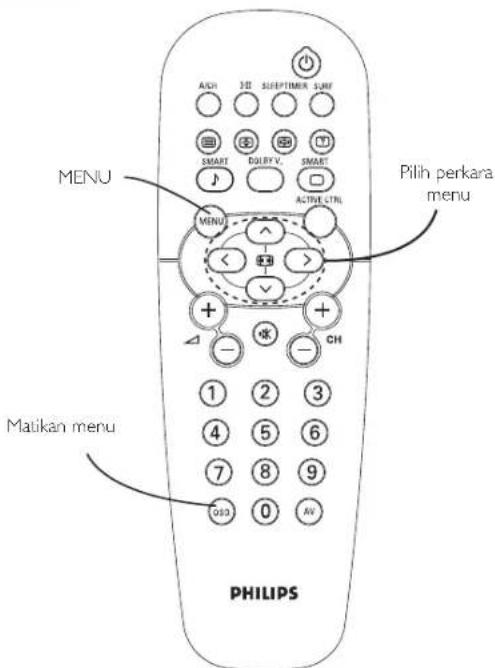

① Tekan kekunci MENU untuk papar/batal menu utama.
2 Gunakan kursor dalam arah ke atas/ke bawah untuk memilih perkara menu.
Nota: Kadangkala tidak semua perkara menu kelihatan pada skrin; tekan kursor ke atas/ke bawah sehingga anda dapat melihat perkara yang anda inginkan.
3 Gunakan kursor dalam arah ke kiri/ke kanan untuk papar menu dan ubah penetapan.
4 Tekan kekunci MENU untuk kembali.
5 Tekan kekunci OSD untuk mematikan menu.
Nota: jika tiada tindakan dilakukan, menu akan hilang secara automatik selepas 20 saat.

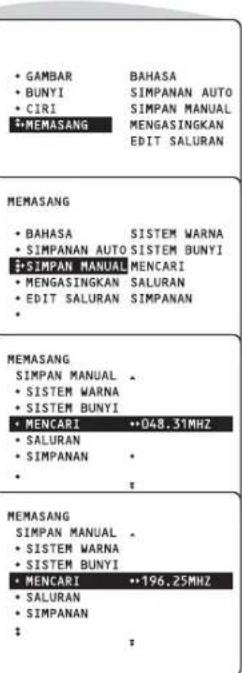

Menggunakan Menu: Memasang

Memilih Bahasa Menu

① Tekan kekunci MENU.
2 Pilih MEMASANG dengan cursor ke bawah.
3 Tekan kursor ke kanan untuk pilih BAHASA.
4 Tekan kursor ke kanan sekali lagi.
5 Pilih bahasa anda dengan kursor ke atas/ke bawah.

Dari sini, semua paparan pada skrin akan muncul dalam bahasa yang anda pilih.

Sekarang anda boleh mencari dan menyimpan saluran TV dalam dua cara yang berbeza: dengan Simpan Auto atau Simpan Manual (tukar dari satu saluran ke satu saluran).

Menala Saluran Secara Automatik

① Pilih SIMPANAN AUTO pada menu MEMASANG.
2 Tekan kursor ke kanan untuk mula mencari. Semua saluran TV dicari dan disimpan secara automatik.
3 Apabila penalaan sudah selesai, tekan kekunci MENU untuk kembali ke menu MEMASANG atau tekan kekunci OSD untuk mematikan menu.

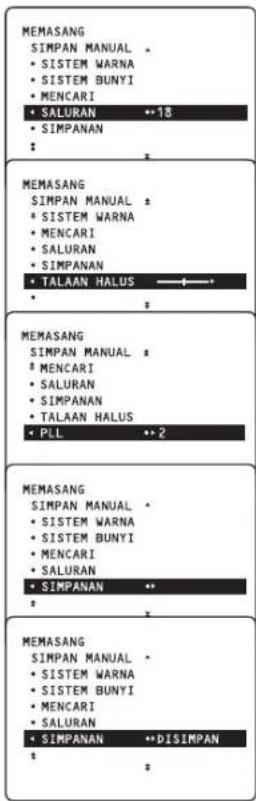

Menala Saluran Secara Manual

Penalaan manual membenarkan anda untuk menyimpan saluran demi saluran. Anda mesti melalui setiap langkah menu menyimpan secara manual.

① Pilih SIMPAN MANUAL pada menu INSTALL.
② Tekan kursor ke kanan untuk masuk ke menu.
3 Pilih SUHU WARNA dan tekan kursor kanan.

Jika AUTO dipilih, sistem warna tersebut akan dipilih secara automatik mengikut sistem penghantaran.

Nota: Jika penerimaan lemah, pilih satu lagi sistem wama dengan kursor ke atas/ke bawah.

4 Tekan kekunci MENU atau cursor ke kiri.
5 Pilih SISTEM BUNYI dan tekan kursor ke kanan.

Jika AUTO dipilih, sistem bunyi tersebut akan secara automatik dipilih mengikut sistem hantaran.

Nota: Jika penerimaan lemah, pilih satu lagi sistem bunyi dengan kursor ke atas/ke bawah.

6 Tekan kekunci MENU atau cursor kiri.
7 Pilih MENCARI dan tekan kursor ke kiri atau kanan untuk mula mencari. Mencari berhenti apabila saluran penghantaran ditemui.

Nota: Jika penerimaan lemah, pilih satu lagi wama dan/atau sistem bunyi.

8 Pilih SALURAN.
9 Tekan nombor saluran yang diingini dengan kekunci angka atau dengan kursor ke kiri/kanan.
10 Tekan kursor ke bawah.

11 Pilih TALAAN HALUS dan tekan kursor ke kiri/kanan untuk mengubah.
12 Dalam kes yang jarang berlaku, sesuatu saluran TV mungkin mengeluarkan gambar yang berubah-ubah atau tidak stabil.

Mesej DISIMPAN akan muncul dan perkara menu yang dicari, dicerahkan lagi.

15 Sekarang ulang langkah 7-14 untuk terus mencari satu lagi saluran yang dihantar.
16 Tekan kekunci MENU untuk kembali ke menu MEMASANG atau tekan kekunci OSD untuk mematikan menu.

Mengatur Saluran

① Pilih MENGASINGKAN dalam menu MEMASANG.
② Tekan kursor kanan untuk masuk ke menu.
③ Masukkan nombor saluran dalam ruang DARIPADA yang anda ingin tukarkan. Gunakan kekunci angka atau kursor ke kiri/kanan.
4 Tekan kursor bawah dan pilih KEPADA.
⑤ Masukkan nombor saluran ke dalam ruang KEPADA yang anda ingin tukar.
6 Tekan kursor ke bawah dan pilih TUKAR.
⑦ Tekan kursor ke kanan.

Mesej DITUKAR akan muncul dan saluran yang dipilih bertukar.

8 Ulangi langkah 3-7 sehingga kesemua saluran TV diperuntukkan seperti yang anda gemari.
⑨ Tekan kekunci MENU untuk kembali ke menu MEMASANG atau tekan kekunci OSD untuk mematikan menu.

Menggunakan Menu: Memasang

Menyunting Saluran

Nota: Sebaik saja saluran diloncat, anda tidak boleh memilihnya dengan kekunci CH – atau +. Anda hanya boleh mengakses ke saluran itu dengan kekunci angka.

① Pilih SALURAN EDIT dalam menu MEMASANG.
② Tekan kursor ke kanan untuk masuk ke senarai saluran.
3 Pilih saluran yang anda ingin meloncat dengan kursor ke atas/bawah.
4 Tekan kursor ke kanan untuk meloncat saluran yang dipilih. Mesej LANGKAU dipaparkan.
5 Tekan kursor ke atas/bawah untuk memilih saluran lain dan ulangi langkah ke 4.
6 Tekan kursor ke kini atau kekunci MENU untuk kembali ke menu MEMASANG atau kekunci OSD untuk mematikan menu.

Nota: Untuk menambah semula saluran ke senarai, ulangi langkah 1-4 dan tekan kekunci OSD untuk mematikan menu.

Menamakan Saluran

Adalah mungkin untuk anda memberikan nama pada sesuatu saluran TV. Ciri ini membenarkan anda untuk masuk ke nama atau menukarkan nama sesuatu saluran yang ada, termasuk persisian.

1 Pilih satu saluran TV atau persisian yang anda ingin berikan nama atau menukarkan nama yang sedia ada.
2 Pilih NAMA pada menu MEMASANG.
3 Tekan kursor ke kanan untuk masuk ke menu.
④ Masukkan huruf yang dipilih dengan kursor ke atas/bawah.
5 Beralih ke huruf seterusnya dengan kursor ke kanan dan masukkan huruf seterusnya. Anda boleh memasukkan sehingga maksimum lima huruf.
6 Tekan kekunci MENU untuk menyimpan saluran yang telah dinamakan.

Menggunakan Menu: Gambar

Mengakses Menu

① Tekan kekunci MENU untuk paparkan menu utama.
② Pilih GAMBAR.
3 Tekan kursor ke kanan untuk memasuki submenu GAMBAR.
4 Gunakan kursor pada arah atas/bawah untuk memilih satu perkara.
5 Gunakan kursor dalam arah kiri/kanan untuk membuat perubahan atau penetapan.
6 Tekan kekunci MENU untuk kembali atau tekan kekunci OSD untuk mematikan menu.

Perkara Menu Gambar

Brightness (Kecerahan)

Hue (hanya dengan isyarat NTSC)

Membenarkan anda mengubah campuran warna gambar.

Suhu Warna

Menawarkan pilihan-pilihan Normal, Warm, dan Cool. Buat pilihan anda dengan kursor ke kiri/kanan. Normal menjadikan putih kelihatan putih. Warm menjadikan putih kemerah-merahan. Cool menjadikan putih kebiru-biruan.

Pilihan Digital

Digital Scan (Skan Digital) termasuk 100Hz serta Digital Scan, yang bersama-sama menghilangkan gambar yang berkelip-kelip dan garisan bergetar, menawarkan satu gambar yang stabil untuk menonton dengan relaks (tiada terikan mata). 100Hz menawarkan medan kelip yang berkurangan. Progresif menggandakan garisan gambar yang boleh dilihat pada setiap medan dengan memaparkan semua garisan bingkai gambar sekali imbas. Ini mengurangkan garisan imbas daripada dilihat. Auto mendapatkan isyarat input dan menyediakan mod yang sesuai untuk prestasi gambar terbaik. Pilih Digital Scan (Skan Digital) untuk isyarat PAL 50Hz dan Progressive Scan (Skan Progresif) untuk isyarat NTSC 60Hz.

Kontras Dinamik

Secara automatik membuat kontras pada kawasan gambar yang lebih gelap dan cerah boleh dilihat setiap kali imej pada skrin berubah. Biasanya, pilih MED. Dalam keadaan yang lain anda mungkin lebih gemar untuk memilih MIN, MAX, atau OFF.

Penumpuan Manual

Membenarkan anda untuk membuat perubahan penumpuan gambar tambahan untuk menyesuaikan kehendak peribadi untuk menala-halus gambar dengan lebih lanjut.

Nota: Penumpuan gambar Brightness (Kecerahan), Colour (Warna), Contrast (Kontras), Sharpness (Ketajaman) [Hue], dan Colour Temperature (Suhu Warna) disimpan secara berasingan untuk saluran 0-11 dan untuk sumber luar.

Menggunakan Menu: Gambar

Menggunakan Penyatuan Manual: Penyatuan Merah/Biru

Anda boleh gunakan kawalan Penyatuan Manual untuk membuat pelarasan penyatuan untuk menyesuaikan kehendak peribadi atau untuk menala gambar dengan lebih halus lagi.

Nota: Benarkan TV untuk panas selama 20 minit sebelum melaras penumpuan.

① Pilih PUSAT MANUAL di menu GAMBAR.
2 Tekan kursor ke bawah dan pilih sama ada TUMPUAN MERAH atau TUMPUAN BIRU.

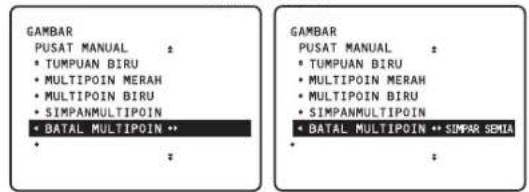

Menggunakan Penumpuan Secara Manual Berbilang Titik Merah/Biru

Kawalan Berbilang Titik Merah/Biru membenarkan anda untuk melaras pemusatan gambar pada titik tertentu di skrin TV.

① Pilih MULTIPOIN MERAH atau MULTIPOIN BIRU di menu PUSAT MANUAL.
② Tekan kursor ke kanan untuk memasuki mod kemudi.
3 Gunakan kursor ke kiri, kanan, atas atau bawah untuk menggerakkan rerambut berpangkah yang mempunyai garisan luar berwarna.
4 Tekan kekunci OSD (Status/Keluar) untuk kembali ke mod kemudi.
5 Gunakan kursor ke kiri, kanan, atas, bawah untuk melaras rerambut berpangkah sehingga garisan berwarna sudah tiada.
6 Tekan kekunci OSD untuk kembali ke mod kemudi.
7 Ulangi langkah 3-6 sehingga semua rerambut berpangkah yang tidak sejajar telah diselaraskan. Kemudian tekan kekunci MENU.
8 Untuk pelarasan berbilang titik anda disimpan di dalam memori TV, anda mesti mengaktifkan SIMPANMULTIPOIN.

Nota: Jika anda tidak puas hati dengan pelarasan yang anda baru saja lakukan, dan ingin memulakan semula, anda boleh menggunakan kawalan BATAL MULTIPOIN. Kawalan ini membenarkan anda untuk membatakan pelarasan tadi, tetapi hanya jika anda melakukannya sebelum menyimpannya dalam memori.

Untuk menyimpan pelarasan berbilang titik: Pilih SIMPANMULTIPOIN dan tekan kursor ke kiri atau kanan.

Untuk membatalkan pelarasan berbilang tiuk: Pilih BATAL MULTIPOIN dan tekan kursor ke kiri atau kanan.

⑨ Tekan kekunci MENU untuk kembali atau kekunci OSD untuk mematikan menu.

ATAU

BATAL MULTIPOIN

ATAU

KE KEADAAN ASAL

Menggunakan Menu: Bunyi

Mengakses Menu

① Tekan kekunci MENU untuk memaparkan menu utama.
② Tekan BUNYI dengan cursor ke bawah.
3 Tekan kursor ke kanan untuk mengakses submenu BUNYI.
4 Gunakan kursor dalam arah atas/bawah untuk memilih perkara.
5 Gunakan kursor dalam arah kiri/kanan untuk membuat pelarasan atau penetapan.
6 Tekan kekunci MENU untuk kembali atau tekan kekunci OSD untuk mematikan menu.

Perkara-perkara Menu Bunyi

Trebel

Melemah atau menguatkan tindak balas frekuensi rendah isyarat output audio.

Bes

Melemah atau menguatkan tindak balas frekuensi rendah isyarat output audio.

Keseimbangan

Melaras keseimbangan output bunyi speaker kanan dan kiri.

AVL (Automatic Volume Leveller)

① Tekan kekunci MENU untuk memaparkan menu utama.
② Pilih CIRI dengan kursor ke bawah.
3 Tekan kursor ke kanan untuk mengakses submenu CIRI.
4 Gunakan kursor dalam arah ke atas/bawah untuk memilih perkara.
5 Gunakan kursor dalam arah ke kiri/kanan untuk membuat penetapan.
6 Tekan kekunci MENU untuk kembali atau tekan kekunci OSD untuk mematikan menu.

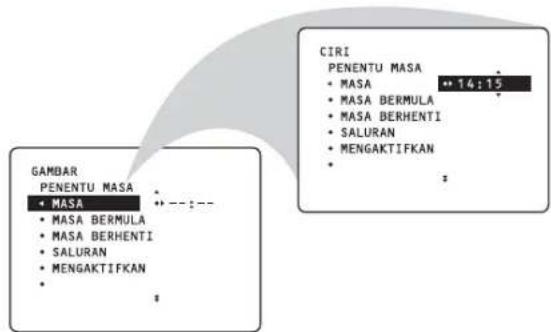

Mengaktifkan Pemasa

Ciri Pemasa membenarkan anda untuk menetapkan pemasa untuk menukar ke saluran lain pada masa yang ditentukan semasa anda sedang menonton saluran atau apabila TV berada di dalam mod sedia. Anda juga boleh menetapkan TV untuk dimatikan secara automatik pada masa yang ditetapkan dengan menetapkan Masa Berhenti.

① Pilih PENENTU MASA di dalam submenu CIRI.
② Tekan kursor ke kanan untuk memasuki Pemasa.

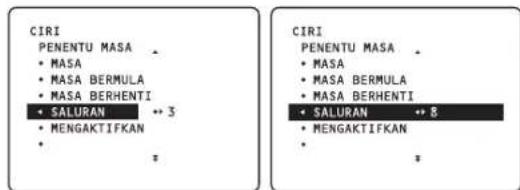

Menetapkan Pemasa

① Pilih SALURAN dengan cursor ke bawah.
2 Pilih saluran yang ingin ditukarkan.

Mengaktifkan Pemasa

① Pilih MENGAKTIFKAN dengan cursor ke bawah.
2 Tekan kursor ke kanan untuk memasuki mod MENGAKTIFKAN untuk mengaktifkan pemasa.

3 Dengan menggunakan kursor ke kanan, pilih SATU KALI atau HARIAN, mengikut kehendak anda sama ada ingin megaktifkan pemasa pada saluran yang dipilih dan masa yang dipilih setiap hari atau sekali saja.

Memaparkan Masa

① Pilih PAPARAN dengan kursor ke bawah.
② Tekan kursor ke kanan untuk memilih PASANG atau PADAM, mengikut kehendak sama ada anda ingin memaparkan masa semasa pada skrin atau tidak.
3 Tekan kekunci MENU atau kekunci OSD kekuncimuntuk mematikan menu.

① Pilih PENGUNCI di dalam menu CIRI.
② Tekan kursor ke kanan untuk memasuki KOD MASUK.
③ Masukkan kod akses 0711 (kod akses 'default'). Mesej TDK BETUL akan muncul.
4 Masukkan kod akses 0711 untuk kali kedua. Mesej BETUL akan muncul dan membuat menu Child Lock boleh diakses.

Menukar Kod Akses

② Tekan kursor ke kanan untuk memasuki mod SALURAN KUNCI.
3 Gunakan kursor ke atas/bawah untuk memilih saluran yang anda ingin kunci.
4 Tekan kursor ke kanan untuk mengunci saluran. Simbol kunci kekunci akan muncul sebelah saluran yang dikunci.

Mulai sekarang, saluran(-saluran) yang dikunci boleh diakses hanya melalui alat kawalan jauh.

5 Ulangi langkah 1-4 untuk membuka kunci saluran yang dikunci.

Untuk memadam semua saluran yang dikunci sekali, pilih PADAM SEMUA di dalam menu PENGUNCI dan tekan kursor ke kanan. Mesej DIPADAMKAN akan muncul.

6 Tekan kekunci MENU untuk kembali atau kekunci OSD untuk mematikan menu.

Memilih Format Skrin

Pilihan Format Skrin TV memberikan anda flesibiliti di dalam menonton sumber video. Pilih format skrin menggunakan kekunci kursor ke atas/bawah atau menu di skrin. Untuk menggunakan menu di skrin:

① Pilih FORMAT di dalam menu CIRI.
② Tekan kursor ke kanan berulang kali untuk memutar melalui format skrin yang berbeza dan pilih format yang anda ingini. Pilihan berbeza dari segi sumber input (lihat penentuannya di sebelah kanan):

• Format 4:3 memaparkan gambar 4:3 menggunakan permukaan penuh skrin.
• Format AUTO membuat gambar memenuhi skrin sebera pa banyak yang mungkin.
• Format MENGEMBAND 4:3 mengembangkan imej tayangan gambar yang dirakam dalam format peti surat. Bar hitam di atas dan bawah skrin dikembangkan, dengan itu memenuhi keseluruhan skrin.
• MEMAMPAT 16:9 membenarkan anda untuk menunjukkan skrin luas, sumber video berdefinisi tinggi kerana ia bertujuan untuk gambar yang lebih semula jadi. Bar hitam dipaparkan di atas dan bawah skrin.

Menghidupkan Blue Mute

① Pilih BISU BIRU di dalam menu CIRI.
2 Tekan kursor ke kanan untuk memilih PASANG untuk mengaktifkan ciri blue mute.
3 Tekan kekunci OSD untuk mematikan menu.

Menghidupkan Active Control™ (Kawalan Aktif)

Hidupkan Active Control™ dengan menggunakan kekunci ACTIVE CTRL atau menu di skrin. Untuk menggunakan menu di skrin:

① Pilih KAWALAN AKTIF di dalam menu CIRI.
② Tekan kursor ke kanan untuk memilih PASANG untuk mengaktifkan kawalan automatik Ketajaman dan Pengurangan Bunyi Bising.
3 Tekan kekunci OSD untuk mematikan menu.

Untuk sumber AV1 dan AV2:

Untuk sumber AV3 1080i:

Untuk sumber AV3 480p:

Tiada pilihan format gambar yang ada melalui TV. Kawal format skrin dari sumber (pemain DVD atau kotak atas penetapan digital)

Menggunakan Lungsur Bijak

Menambah Saluran Kepada Senarai Lungsur

Anda boleh memilih senarai atau siri saluran yang ditonton sebelum ini dengan kekunci SURF. Ciri ini membenarkan anda untuk menukar di antara program TV yang anda minati pada masa ini. Anda boleh mempunyai sehingga 10 saluran di dalam senarai SURF. Lima saluran ditunjukkan di dalam senarai pada satu masa. Tekan kursor ke bawah/atas seperti yang diperlukan untuk melihat semua saluran di dalam senarai.

① Pilih saluran yang anda ingin tambah kepada senarai Surf. (Lungsur)
② Tekan kekunci MELUNCUR.
3 Tekan kursor ke kanan untuk menambah saluran yang dipilih ke senarai Surf. Saluran ditambah apabila "delete?" (padam?) muncul, mewakili tindakan yang ada selanjutnya.
4 Ulangi langkah 1-3 untuk menambah lebih banyak saluran kepada senarai Surf.
⑤ Tekan kekunci OSD untuk mematikan menu.
6 Tekan kekunci MELUNCUR berulang kali untuk melihat saluran.

① Tekan kekunci MELUNCUR.
② Tekan kekunci MELUNCUR sekali lagi seberapa banyak kali yang diperlukan untuk memilih saluran yang anda ingin padam daripada senarai Surf.
3 Tekan kursor ke kanan untuk memadam saluran daripada senarai.
4 Untuk memadam lebih banyak saluran, ulangi langkahlangkah di atas.

Menggunakan Gambar Bijak Dan Bunyi Bijak

Ciri Gambar Bijak menawarkan anda pilihan sebanyak lima penetapan gambar: Personal (Peribadi), Rich (Garang), Natural (Semula jadi), Soft (Lembut) dan Multimedia. Bunyi bijak menawarkan anda pilihan empat penetapan bunyi: Personal (Peribadi), Voice (Suara), Music (Musik) dan Theatre (Teater).

Tekan kekunci GAMBAR BIJAK (SMART □) atau BUNYI BIJAK (SMART ♪) pada alat kawalan jauh berulang kali untuk melihat penetapan dan pilih mod yang diingini.

Nota: Ketetapan PERIBADI dibuat dengan menggunakan menu GAMBAR atau BUNYI. Kedua-duanya merupakan satu-satunya ketetapan Gambar Bijak dan bunyi Bijak yang boleh diubah. Semua ketetapan lain sudah ditetapkan oleh kilang pengeluar.

Pilihan Gambar Bijak (SMART □)

Peribadi

Penetapan gambar berdasarkan kehendak anda.

Garang

Menekankan warna yang lebih ceria. Pilihan ini sesuai untuk mod AV di dalam bilik yang dicerahkan dengan terang.

Semula jadi

Menekankan semua penetapan yang dipancarkan, secara sama rata.

Lembut

Menekankan warna "hangat". Pilihan ini sesuai untuk bilik yang kelam dan memberi kesan seperti dalam panggung apabila lampu dipadamkan.

Multimedia

Menekankan warna "lembut". Pilihan ini sesuai untuk memainkan permainan komputer.

Pilihan Bunyi Bijak (SMART ♪)

Peribadi

Penetapan bunyi berdasarkan kehendak anda.

Juara

Membawa suara ke hadapan, menekankannya. Menggerakkan musik sebagai latar belakang.

Musik

Nota: Penetapan PERIBADI adalah yang anda buat menggunakan menu GAMBAR atau BUNYI. Ini hanyalah penetapan Gambar Bijak dan Bunyi Bijak yang boleh ditukar. Semua yang lain ditetapkan di kalang.

Teks Mudah mengurangkan masa menunggu dengan banyaknya (dengan syarat penyiaran teleteks bagi saluran TV tertentu diterima untuk sekurang-kurangnya setengah minit) dengan:

Menghidup dan mematikan Teleteks

Memilih Muka Surat teleteks

Dengan kekunci angka

Dengan baris pilihan

Gunakan kekunci berwarna – yang sepadan dengan pilihan berwarna di bawah skrin – untuk memilih subjek yang diingini.

Jika baris pilihan tidak berada di skrin, tekan kekunci warna yang dipilih sebanyak DUA KALI.

Melihat-lihat Muka Surat Teleteks dengan Pantas

Tekan kursor ke atas/bawah atau kekunci CH +/- untuk melalui muka surat sebelum atau selanjutnya.

Memilih Muka Surat Teleteks Indeks

Tekan kekunci OSD untuk kembali ke indeks utama (biasanya muka. 100).

Memilih sub muka surat

Gunakan kursor ke kiri/kanan untuk memilih sub muka surat sebelum atau selanjutnya.

Menggunakan Fungsi Teleteks Khas

Perbesarkan

Untuk kegunaan akan datang

Menggunakan Peralatan Persianian

- sesuai dengan standard penyiaran di kawasan anda. Gunakan untuk menyambung isyarat frekuensi radio (RF) dari antena VHF/UF atau sistem kabel.

② Soket S-VIDEO (super video)

- gunakan untuk menyambung VCR bagi merekod program dari TV. Atau gunakan output AUDIO untuk menyambung ke sistem hi-fi audio.

Gambaran keseluruhan: Input Definisi Tinggi

Soket AV3 membenarkan anda untuk menyambung peralatan digital dengan output isyarat 1080i/480p (60Hz).

⑦ AV3

- gunakan untuk menyambung peralatan digital dengan output isyarat 1080i/480p (60Hz), seperti kotak atas peti atau pemain DVD dengan keupayaan skan progresif. Anda boleh menyambung peralatan dengan output video komponen YpbPr atau RGB ke soket AV3. Sambungan Syn H dan V mungkin atau mungkin tidak diperlukan untuk sambungan RGB. Gunakan soket AUDIO AV3 L(kiri) dan R(kanan) untuk sambungan bunyi.

Lihat buku panduan untuk peralatan digital yang disambungkan.

Input Definisi Tinggi Digital AV3

Sambungkan peralatan digital dengan output video komponen (biasanya dilabelkan Y-Pb-Pr) atau dengan output RGB (penyambung jenis fono) ke input AV3 untuk video dan audio kiri dan kanan. Juga, sambungkan ke input SYNC H dan V pada TV jika diperlukan untuk peralatan digital anda.

Nota: Soket AV3 adalah sesuai dengan sesetengah peralatan digital yang mempunyai output RGB dengan "sync on green" atau RGB dengan "separate H and V sync". Wolau bagaimonapun, standard output untuk peralatan digital mungkin dibezakan oleh pengeluar. Tiada standard industri yang telah ditetapkan untuk sistem isyarat RGB, masa, sinkronisasi, dan kekuatan isyarat televisyen HD. Jika peralatan digital yang ingin disambung ke TV anda menawarkan output RGB dan video komponen, video komponen adalah sambungan yang disarankan untuk digunakan. Lihat buku panduan untuk peralatan digital.

Nota mengenai menyambung ke AV3:

• Untuk sambungan ke AV3, pastikan penetapan ruang wama TV sepadan dengan output (Y-Pb-Pr atau RGB) peralatan digital yang telah disambungkan ke input AV3.
  • Lihat buku panduan untuk peralatan definisi tinggi.
• Jika anda melihat imej bergulung, warna yang salah atau tiada warna, tiada gambar atau kombinasi tersebut di skrin anda, periksa untuk melihat sama ada sambungan telah dilakukan dengan sempuma.

Rujukan Mengsinkronisasi Video - Input Definisi Tinggi
Input	Penerangan Video	Menorima Sync Vidcomengikut:
AV3	480p (60Hz)	EIA/CEA-770.2-C
	1080i (60Hz)	EIA/CEA-770.3-C

Menetapkan Ruang Warna AV3

Istilah ruang warna merujuk kepada bagaimana warna didefinisikan dan muncul di TV anda. Apabila membuat sambungan ke soket AV3, anda perlu pastikan ruang warna TV ditetapkan supaya sepadan dengan output persisian yang telah disambungkan.

① Tekan kekunci AV pada alat kawalan jauh seberapa banyak yang diperlukan untuk memilih input definisi tinggi yang diingini, AV3.
② Tekan kekunci MENU untuk memaparkan menu.
3 Pilih INSTALL dengan kursor ke bawah.
4 Tekan kursor ke kanan untuk memasuki menu INSTALL.
5 Kursor ke bawah sehingga input definisi tinggi (AV3) dipilih.
6 Penetapan ruang warna semasa muncul di sebelah kanan AV3. Untuk menukar penetapan tersebut, kursor ke kiri atau kanan.
⑦ Tekan kekunci OSD untuk menutup menu.

Memilih Peralatan Yang Disambung Untuk Melihat

Peralatan yang Disambung dengan Kabel Aerial Sahaja

Peralatan yang Disambung ke belakang atau ke tepi TV (AV2)

Tekan kekunci AV berulangkali untuk memilih AV1, CVI, AV2 atau AV3 mengikut di mana anda menyambungkan peralatan samada di belakang atau di tepi TV.

Pilih CVI untuk melihat main-semula cakera DVD jika anda ingin menggunakan komponen input soket video INPUT-AV1 (Y-Pb-Pr dan AUDIO L [mono] dan input R).

Saluran TV

Jangan biarkan imej tidak bergerak atau "peti surat" di skrin untuk jangka masa yang lama. Ini boleh menyebabkan penuaan tiub gambar tidak rata.

Berikut adalah beberapa contoh imej tidak bergerak (ini bukanlah senarai yang merangkumi semua; anda mungkin akan menghadapi yang lain semasa tontonan anda):

• Menu DVD – menyenaraikan kandungan cakera DVD.
• Sempadan hitam “Petisurat” – bar hitam ditunjukkan sepanjang hujung gambar apabila tayangan skrin lebar (16:9) dimainkan di TV.
• lmej dan papan markah permainan video.
• Logo stesyen televisyen – mendatangkan masalah jika ia terang dan tidak bergerak; grafik yang berkontras rendah atau bergerak kurang untuk menyebabkan penuaan tiub gambar yang tidak rata.
  • Panduan pasaran saham – disampaikan di bawah skrin TV.
• Paparan logo saluran membeli-belah dan harga – terang dan ditunjukkan dengan kerap atau berulangkali di lokasi yang sama di skrin TV.

Semua tiub gambar menjadi 'tua' dengan penggunaan, dengan output cahayanya mula hilang dengan perjalanan masa. Tetapi dengan mengekalkan penggunaan biasa – mencampurkan jenis gambar televisyen - anda akan mewujudkan keadaan untuk tiub menjadi tua pada kadar yang sama. Hasilnya ialah gambar TV yang sama terang di seluruh skrin.

Meletakkan TV

• Untuk mengelakkan bahaya kejutan yang mungkin berlaku, pastikan untuk mencabut palam dari salur elektrik sebelum membersihkan.
• Bersihkan habuk TV dengan kerap menggunakan pemadam yang kering, tidak calar untuk memastikan kebersihan TV.
• Apabila membersihkan TV, pastikan tidak mencalar atau merosakkan permukaan skrin. Elak daripada memakai barang kemas atau menggunakan sesuatu yang kasar. Jangan gunakan pembersih rumah. Lapkan bahagian hadapan skrin dengan kain bersih yang lembab menggunakan air. Gunakan strok yang rata, mudah dan menegak apabila membersihkan.
• Dengan perlahan lap permukaan peti TV dengan menggunakan kain atau span yang bersih yang dilembabkan dengan larutan air yang dingin, jernih dan sabun atau detergen tidak kasar apabila membersihkan.
• Sekali-sekala vakum lubang-lubang udara atau slot di belakang penutup TV.
• Jangan sekali-kali menggunakan 'thinner', semburan racun serangga, atau kimia lain di atas atau berdekatan dengan peti TV, kerana ia mungkin akan mencalarkan kemasan peti TV secara kekal.

Tip

- Jangan alih atau gerakkan peti di sekeliling apabila ia masih dihidupkan. Warna yang tidak sama rata pada beberapa bahagian skrin mungkin akan berlaku.

Pembuangan TV Yang Tamat Hayatnya

Pembuangan Bateri Yang Sudah Kehabisan

Bateri yang dibekalkan tidak mengandungi logam berat merkuri dan kadmium. Walau bagaimanapun, di kebanyakan negara bateri yang sudah kehabisan tidak boleh dibuang bersama dengan sampah biasa anda. Pastikan anda membuang bateri yang kehabisan mengikut peraturan tempatan.

Tanda Apa yang perlu dilakukan

Alat Kawalan Jauh Tidak berfungsi Periksa bateri dipasang dengan betul.Gantikan bateri, jika perlu.Bersihkan alat kawalan jauh dan tetingkap sensor alat kawalan jauh di TV.Tidak melebihi 6 meter dari TV apabila menggunakan alat kawalan jauh dan tujukan alat kawalan jauh ke arah tetingkap sensor alat kawalan jauh TV.Jika alat kawalan jauh masih tidak boleh berfungsi, gunakan kekunci di TV.

Tiada kuasa Periksa kod kuasa TV dipalamkan ke soket utama. Jika masih tiada kuasa, cabut palam. Tunggu selama 60 saat dan masukkan semula palam kemudian hidupkan TV semula.Lihat sama ada salur keluar dikawal oleh suis dinding.Jika anda menggunakan jalur kuasa AC, pastikan fius di jalur kuasa tidak rosak.

Tiada gambar Periksa sambungan antena di belakang TV untuk melihat sama ada ia disambungkan ke terminal input TV.Stesyen pemancar mungkin sedang mengalami kesukaran. Cuba saluran lain.Selaras penetapan kontras dan kecerahan atau pilih penetapan gambar lain dengan kekunci Gambar Bijak di alat kawalan jauh.Jika menggunakan peralatan persisian melalui input AVV, pastikan ia telah disambung dengan sempuma.Pastikan anda telah memilih sumber isyarat yang betul untuk tontonan.Jika anda cuba untuk menonton gambar daripada pemain DVD berupaya skan progresif yang disambungkan ke soket AV3, pastikan outputnya ditetapkan dengan betul (kepada HD atau SD) berdasarkan sambungan ke TV yang telah dilakukan.Jika anda menggunakan penerima HD, pastikan outputnya ditetapkan dengan betul (kepada HD atau SD), berdasarkan sambungan ke TV yang telah anda lakukan.

Gambar baik tetapi tiada bunyi Tinggikan volumnya.Periksa TV tidak disenyapkan; tekan kekunci di alat kawalan jauh.Apabila tiada isyarat yang dikesan, TV secara automatik akan mematikan bunyi. Ini adalah operasi yang sempuma dan tidak menunjukkan kerosakan.Periksa penetapan bunyi sistem penghantaran di TV

Bunyi baik tetapi warna kurang baik atau tiada gambarLaraskan penetapan kontras dan kecerahan atau pilih penetapan gambar lain dengan kekunci Gambar Bijak di alat kawalan jauh.Periksa penetapan warna sistem penghantaran di TV ini.

Gambar kurang baik Kualiti gambar kurang baik kadang-kala berlaku apabila kamera S-VHS atau camcorder telah disambungkan ke panel sisi (AV2) TV apabila satu lagi persisian disambungkan ke AV1 secara serentak. Di dalam keadaan ini, matikan salah satu daripada persisian ini.

Gambar bersalji dan bunyi bising Periksa sambungan antena.

Tompok berwarna (tidak rata) Matikan TV menggunakan kekunci kuasa utama. Tunggu selama 20 minit sebelum menghidupkannya semula.Pastikan anda telah membuat penyambungan dengan betul.Jika anda telah menyambungkan peralatan digital ke soket AV3, periksa penetapan ruang warna di peralatan atau TV dan tukarkan penetapan di salah satu jika perlu.Periksa untuk memastikan TV tidak diletakkan terlalu dekat dengan speaker atau objek magnetik.Laraskan penumpuan TV.

Garisan berbintik mendatarIni mungkin disebabkan oleh gangguan elektrik dari perkakas seperti pengering rambut atau hampagas atau sumber lain seperti lampu neon. Matikan perkakas atau gerakkan TV.

Imej berganda atau imej “berhantu” (kabur)Bangunan tinggi atau bukit mungkin menghalang penerimaan. Cuba menggunakan antena berarah tinggi untuk memperbaiki gambar.

Satu garisan putih merentasi skrin Matikan TV dengan segera dan rujuk kepada pegawai perkhidmatan yang bertauliah.

Gangguan bunyi NICAM (bunyi geresek)Ini mungkin disebabkan oleh kedudukan antena atau isyarat yang dipantulkan.Tukar kepada “MONO” dengan menekan kekunci pada alat kawalan jauh.

Jika masalah anda tidak diselesaikan, matikan TV dan kemudian hidupkan semula sekali lagi. Jangan cuba untuk membaiki sendiri TV yang rosak. Periksa dengan penjual anda atau hubungi teknisyen TV.

Spesifikasi

Gambar/Paparan

• Nisbah Aspek: 4:3
- Teknologi Paparan: TV unjur, CRT, 7" didinginkan oleh cecair
- Peningkatan Gambar: Active Control, APAC, Black Stretch, Blue Stretch, Digital Comb Filter, Suhu Warna, Digital Crystal Clear, Pengurangan Bunyi Bising Digital, Kontras Dinamik, Skan Progresif, 100Hz Skan Digital
- Peningkatan Skrin: Skrin Saphlon, Litar Anti-Penuaan, Anti-Pantulan, Kecerahan Tinggi, Kontras Tinggi
• Saiz: 43PP7445, 43": 50PP7445, 50"

Spesifikasi teknikal ini tertakluk kepada perubahan tanpa notis.

- / \$%,

02/S .O ____
