PANDUAN PENGGUNA 29PT7322 PHILIPS

Terima kasih kerana membeli peti televisyen ini. Anda kini menjadi pemilik stimewa peti TV PHILIPS yang menjanjikan nilai sepenuhnya buat para pelanggan. Sila baca buku panduan ini dengan teliti dan secara menyeluruh untuk membantu anda memasang dan menggunakan peti TV anda.

Pendahulan

Maklumat Umum/Sebelum Melakukan Selenggaraan .... 3 Sebelum Dilakukan Selenggaraan .... 4

Pemasangan/Fungsi-fungsi Asas

Memasang peti TV anda (Pemasangan Asas) 5
Penggunaan Alat Kawalan Jauh 5
Menyambung Soket Audio/Video (Main Semula) 6
Menyambung Soket Audio/Video (Untuk Rakaman) 8
Fungsi Alat Kawalan Jauh 9
Fungsi Kawalan TV 11

Pemasangan TV

Memilih Bahasa Menu dan Penalaan Automatik Saluran TV 12
Penalaan Manual Saluran TV 14
Memilih sistem Warna/Bunyi 15
Penalaan Saluran TV 16
Menyusun Saluran 17
Mengedit Saluran 18
Menamakan Saluran 19

Ciri-ciri

Menggunakan Menu Gambar/Bunyi 20
Menggunakan Keistimewaan Kawalan Aktif 21
Mengaktifkan Penentu Masa 22
Mengaktifkan Pengunci (Kod Masuk) 24

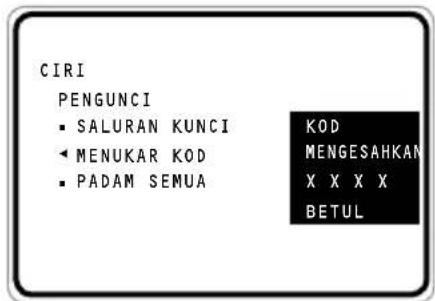

Mengaktifkan Pengunci (Menukar Kod) 25
Mengaktifkan Pengunci (Mengunci Saluran) 26

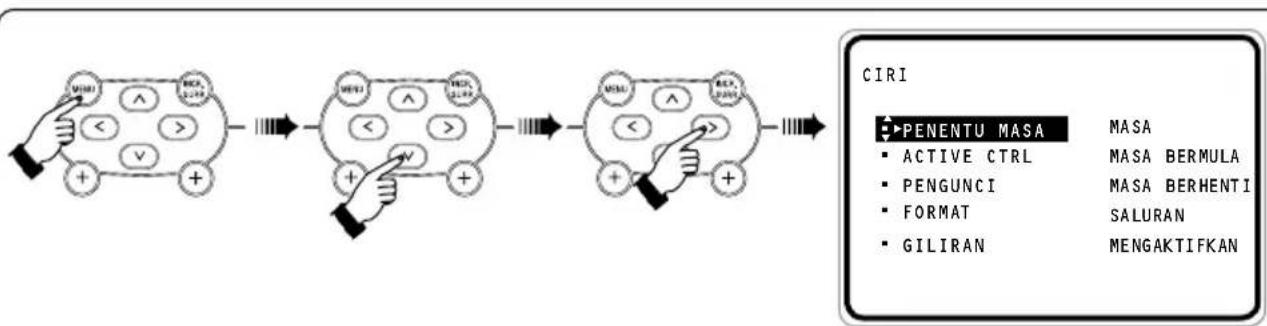

Mengaktifkan Pengunci (Padam Semua) 27

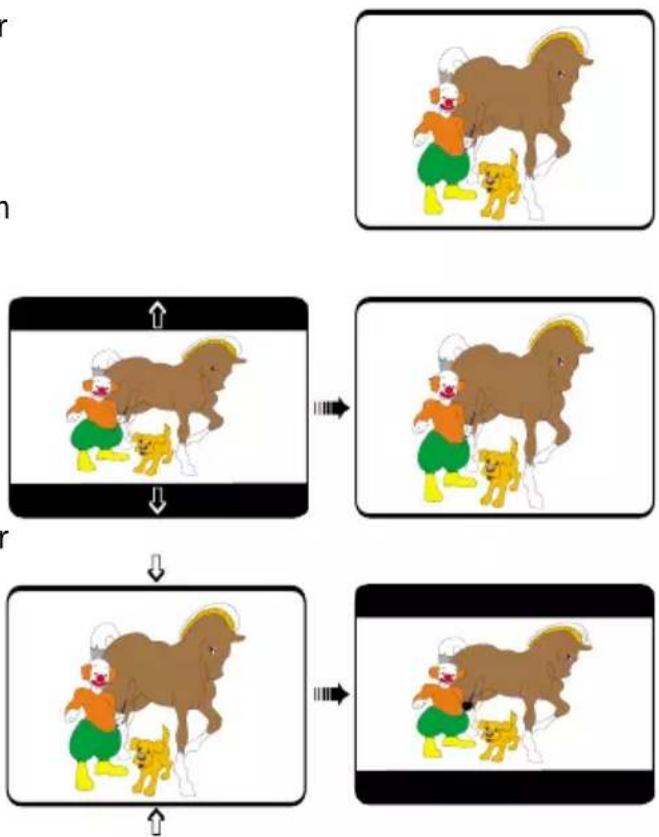

Mengunakan Format Skrin 28
Mengunakan Ciri Giliran 29
Mengaktifkan Kawalan Bisu Biru 30

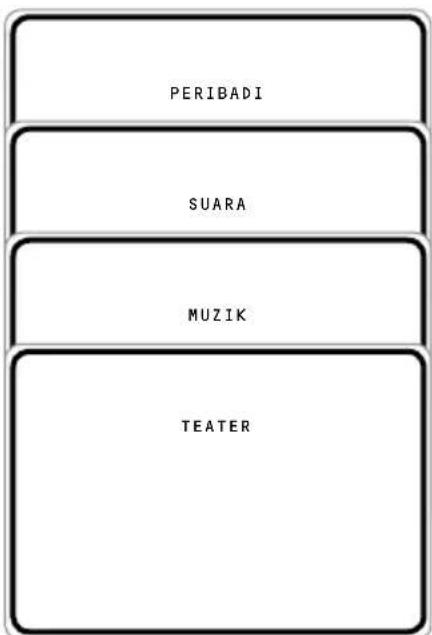

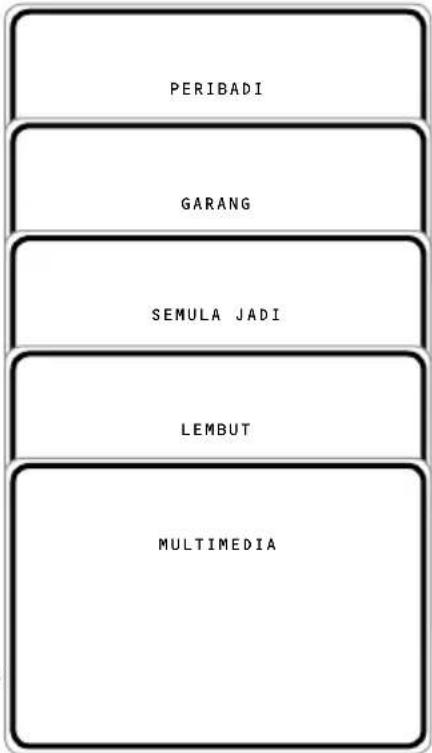

Kawalan Gambar Bijak dan Suara Bijak 31
Menggunakan Teleteks 32

Am

Butir-butir Terperinci 34

MAKLUMAT KESELAMATAN DAN PETUA BERGUNA

• Cabut palam bekalan kuasa apabila:
- lampu merah di bawah skrin TV berkelip terus menerus.
- satu garis putih yang terang terpapar merentasi skrin.
– membersihkan skrin TV. Jangan gunakan bahan pembersih yang melelas. Gunakan kain lembut atau kulit camois lembab.

- apabila ada ribut petir.

- peti TV tidak ada yang menyaksikan buat satu tempoh yang lama.

- Sumber api terdedah, misalnya lilin yang nyala tidak boleh diletakkan berdekatan atau di atas TV.

- Adakan ruang kira-kira 5 cm di setiap sisi peti TV untuk pengudaraan bagi mengelakkan ia menjadi terlalu panas.

• Jangan biarkan peti TV anda dalam mode berjaga untuk satu tempoh masa yang panjang. Matikan peti TV untuk membolehkan ia ternyah magnet. Sebuah peti TV yang dinyah magnet akan memberikan mutu gambar yang bagus.
• Jangan anjak atau alih peti TV sewaktu ia sedang dihidupkan. Ketidaksekataan warna di sesetengah bahagian skrin mungkin berlaku.
• Jangan cuba memperbaiki sendiri peti TV yang rosak. Sentiasa minta nasihat seorang kakitangan penyelenggaraan yang mahir.

Petunjuk Recycling – Untuk mengurangkan kerosakan terhadap persekitaran, semua beteri yang dibekalkan dengan peti TV tidak mengandungi bahan merkuri atau nikel kadmium. Kalau memungkinkan, semasa membuang bateri, gunakan cara-cara recycle yang ada. Peti TV anda menggunakan bahan-bahan yang dapat diguna semula atau yang dapat di-recycle. Untuk mengurangi jumlah barang-barang buangan yang tidak terpakai di persekitaran, pegawai ahli dari syarikat memulihkan peti-peti terpakai untuk dibuka dan mengumpulkan bahan-bahan yang dapat digunakan semula (hubungi dealer anda).

SEBELUM DILAKUKAN SELENGGARAAN

Tanda-tanda Apa yang harus dibuat

Warna bertompok • Matikan peti TV dengan menekan butang bekalan kuasa. (tidak sekata) Tunggu selama 20 minit sebelum menghidupkannya semula.

- Periksa adakah peti TV itu diletakkan terlalu dekat dengan speaker atau benda bermagnet.

Gambar bagus tetapi • Cuba tinggikan suara. tiada • Periksa adakah suara telah disenyapkan (mute). Jika ia disenyapkan, tekan butang Mute pada alata kawalan jauh untuk memulihkan suara.

Suara bagus tetapi • Cuba tinggikan ketetapan kontras dan terang gelap. warna

Gambar berdebu dan Periksa sambungan antena di belakang peti TV. berbunyi bising

Garisan mendatar yang putus-putus Gambar berkembar atau Gambar “hantu” Kemungkinan terdapat gangguan elektrik misalnya alat pengering rambut, alat penyedut habuk dan sebagainya. Matikan perkakas tersebut. Kemungkinan kedudukan antena kurang baik. Gunakan antena yang lebih baik arahnya mungkin dapat memperelok penerimaan.

TV tidak memberi gerak balas kepada alat kawalan jauh • Periksa jangka hayat bateri pada alat kawalan jauh. • Acu alat kawalan jauh itu tepat menuju ke kanta sensor alat kawalan jauh pada peti TV anda.

MEMASANG PETI TV ANDA (PEMASANGAN ASAS)

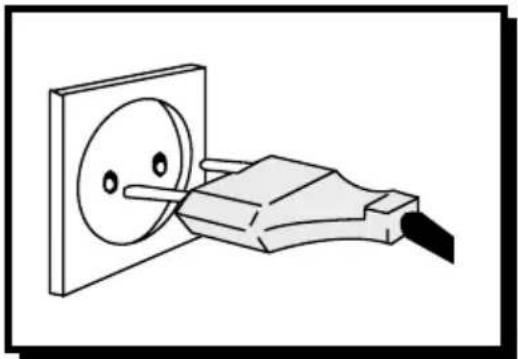

Sambungan Antena

• Sambungkan palam aerial ke soket antena di penutup belakang.
• Masukkan palam kuasa ke soket bekalan kuasa di dinding.

Perhatian: Gambarajah ini tidak mewakili palam dan soket yang sebenar.

Menghidupkan peti TV

• Tekan butang kuasa utama untuk menghidupkan/mematikan TV.
• Jika peti itu berada dalam mode berjaga (penanda merah) tekan butang Power pada alat kawalan jauh untuk menghidupkan peti TV.

PENGGUNAAN ALAT KAWALAN JAUH

- Sambungkan soket VIDEO dan AUDIO IN di belakang TV ke soket AUDIO dan VIDEO OUT pada VCR.

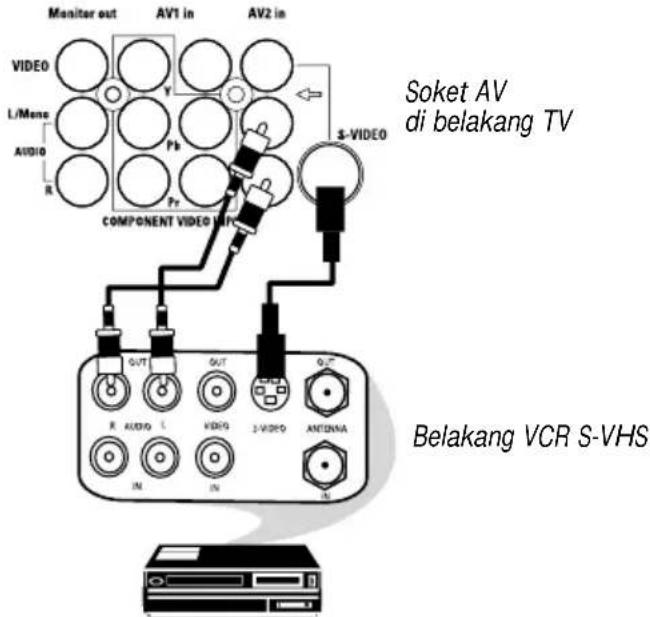

Sambungan S-Video di belakang TV digunakan untuk memainkan semula pita VCR S-VHS, Cakera Video, Video Games atau Cakera Padat Interaktif (cd-i). Dengan fungsi main semula S-Video, anda mendapat butiran gambar yang lebih bagus dan terang berbanding dengan gambar dari sambungan antena biasa (RF). – Sambungkan soket S-VIDEO di belakang TV ke soket S-VHS OUT pada VCR S-VHS. – Sambungkan soket AUDIO IN dari belakang TV kepada soket AUDIO OUT pada VCR. Perhatian: Anda tidak perlu sambungkan soket VIDEO IN pada TV jika S-VIDEO IN sudah disambungkan.

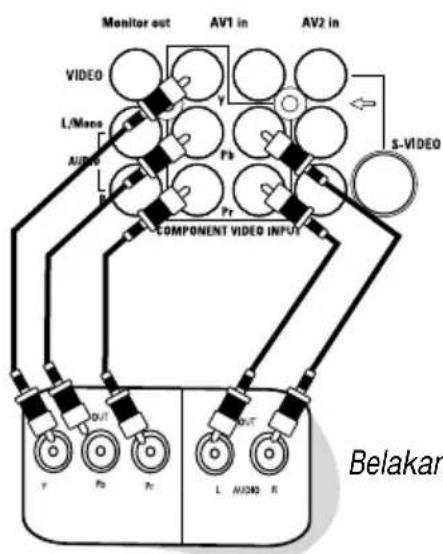

MENYAMBUNG SOKET AUDIO/VIDEO (MAIN SEMULA)

Sambungkan jack fon kepala ke soket untuk mendengar sendirian.

Untuk kemudahan sambungan langsung main semula, soket Side Audio/Video Input membolehkan anda membuat sambungan yang pantas dan mudah, terutamanya bagi rakaman pita Camcorder.

• Sambungkan soket S-VIDEO (jika ada) dari Camcorder ke soket Side S-VIDEO pada TV. Anda tak perlu sambungkan soket Side VIDEO IN pada TV jika soket S-VIDEO sudah disambungkan.
• Sambungkan soket AUDIO OUT (Kanan dan Kiri) dari Camcorder ke soket Side AUDIO IN.

Membuat sambungan bagi rakaman dari saluran TV

• Sambungkan soket INPUT yang berkaitan pada VCR ke soket MONITOR OUTPUT di belakang TV.
• Untuk membaguskan suara TV anda, sambungkan soket AUDIO L dan R ke satu sistem audio luaran selain VCR. Bagi peralatan mono, sambungkan hanya ke soket AUDIO L sahaja.

Sambungan untuk membuat rakaman dari satu VCR ke VCR lain

• Sambungkan soket VCR yang darinya anda ingin membuat rakaman, ke soket berkaitan sama ada di AV1 atau AV2.
• Sambungkan soket VCR penerima ke soket MONITOR OUTPUT di belakang TV.

FUNGSI ALAT KAWALAN JAUH

① Butang Power

Matikan peti TV buat sementara ke mode berjaga. (Lampu penunjuk berwarna merah akan menyala apabila peti TV berada dalam mode berjaga).

Untuk menghidupkan TV dari mode berjaga, tekan butang Saluran Naik/Turun, Angka (0-9) atau butang Power.

② Warna Teleteks

Membolehkan anda menetapkan jam supaya bertukar ke saluran lain pada sesuatu masa tertentu, sewaktu anda sedang menonton satu saluran lain atau ketika peti TV berada dalam mode berjaga.

6 Butang Suara Bijak

Memaparkan menu utama. Juga boleh mengeluarkan menu dari skrin.

8 Butang Kursor Naik

Membolehkan anda memilih butir selanjutnya pada menu.

9 Butang Kursor Kiri

Membolehkan anda memdapatkan sub-menu dan melaraskan ketetapan.

10 Butang Volume + / - Button

Meninggikan atau menurunkan suara.

11 I-II

la membolehkan anda bertukar dari bunyi stereo kepada bunyi mono apabila pemancaran dibuat dengan mode stereo atau memilih di antara bahasa pertama dan bahasa kedua bagi pemancaran dalam mode dwibahasa.

12 Butang A/CH(Saluran Alternate)

Membolehkan anda menggilirkan di antara saluran yang terakhir ditonton dengan saluran sekarang.

FUNGSI ALAT KAWALAN JAUH

13 Butang Indeks Utama

Tidak berkaitan.

14 Butang Frownie

Tidak berkaitan.

15 Butang Gambar Bijak

Membolehkan anda memilih suara Incredible Surround/ *Virtual Dolby® Surround/Stereo apabila pemancaran dibuat dengan mode stereo. Virtual Dolby Surround membolehkan anda menikmati sensasi suara surround Pawagam Di Rumah (Home Cinema) denga hanya dua speaker depan.

la membolehkan anda memilih Spatial Sound apabila pemancaran dibuat dengan mode mono.

⑰ Butang Kursor Kanan

Membolehkan anda mendapatkan sub-menu dan melaraskan ketetapan.

18 Butang Kursor Turun

Membolehkan anda memilih butir selanjutnya pada menu.

19 Butang Channel +/-

Membolehkan anda memilih saluran dalam urutan naik atau turun.

20 Butang Mute

Membisukan suara. Untuk memulihkan suara, tekan butang ini sekali lagi.

21 Butang Teleteks

Memaparkan nombor saluran sekarang. la juga boleh mengeluarkan menu dari skrin.

23 Butang Angka (0-9)

Membolehkan anda memilih sesuatu saluran. Bagi saluran berangka dua, masukkan angka pertama dahulu kemudian masukkan angka kedua dengan segera.

24 Butang A/V

Membolehkan anda memilih saluran AV.

25 Butang Pemasa Tidur

Membolehkan anda memilih satu tempoh masa yang selepas itu peti TV akan secara otomatik bertukar ke mode berjaga.

* Tidak berkaitan kepala 29PT7322. Dolby dan simbol D-berganda adalah tanda-tanda niaga Dolby Laboratories Licensing, Inc.

FUNGSI KAWALAN TV

1 TV	Sensor Jarak Jauh apabila alat kawalan jauh diacukan terhadapnya.	Bertindak sebagai sensor bagi mengaktifkan kawalan
2	Penunjuk lampu berjaga diaktifkan.	la menunjukkan lampu merah apabila mode berjaga
3	Butang belakan kuasa	Menghidupkan atau mematikan belakan kuasa.
4	Volume - / + butang perlahan.	Melaraskan kelantangan suara menjadi lebih/kuat
5	Butang Menu	Memaparkan menu utama di skrin TV.
6	Channel ∨ / ∧ butang	Pilih saluran sama ada turun/naik.

Perhatian

• Tekan butang Channel ∨ atau ∧ untuk memilih butir selanjutnya pada menu.
• Tekan butang Volume – atau + untuk membolehkan anda memdapatkan sub-menu dan melaraskan ketetapan.

MEMILIH BAHASA MENU DAN PENALAAN AUTOMATIK SALURAN TV

Petunjuk pemakaian umumnya akan menerangkan penggunaan peti TV dengan menggunakan butang pada alat kawalan jauh, kecuali dinyatakan lain. Sila baca semua petunjuk berikut dengan seksama dan ikuti semua langkah sebagaimana yang ditunjukkan sehingga anda dapat mengetahui sendiri cara pemasangan dan semua ciri yang ada pada peti TV anda.

Sebelum anda menala saluran dengan kaedah SIMPAN AUTO (AUTO STORE), pilih bahasa menu yang menjadi pilihan anda. Ciri BAHASA membolehkan anda menyesuaikan menu pada skrin TV untuk ditunjukkan dalam bahasa yang anda inginkan.

Langkah

Tekan butang

Masuk ke menu utama.

Tekan butang berulang kali sehingga MEMASANG dipilih.

Masuk ke menu MEMASANG.

Hasilnya di atas kaca TV

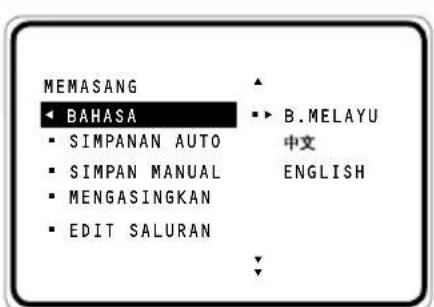

MEMILIH BAHASA MENU DAN PENALAAN AUTOMATIK SALURAN TV

Langkah

Tekan butang

Masuk ke mode BAHASA.

Pilih5 bahasa yang diinginkan. atau

6 Keluar dari mode bahasa.

Pikh SIMPANAN AUTO.

Mula penalaan automatik.

Apabila penalaan diselesaikan, keluarkan menu dari skrin.

Hasilnya di atas kaca TV

MEMASANG

BAHASA
- SIMPANAN AUTO
- SIMPAN MANUAL
- MENGASINGKAN
• EDIT SALURAN

MEMASANG

BAHASA

• SIMPANAN AUTO
• SIMPAN MANUAL
• MENGASINGKAN
  • EDIT SALURAN

B.MELAYU

中文

ENGLISH

MEMASANG

BAHASA

SIMPANAN AUTO

• SIMPAN MANUAL
• MENGASINGKAN
  • EDIT SALURAN

MENCARI

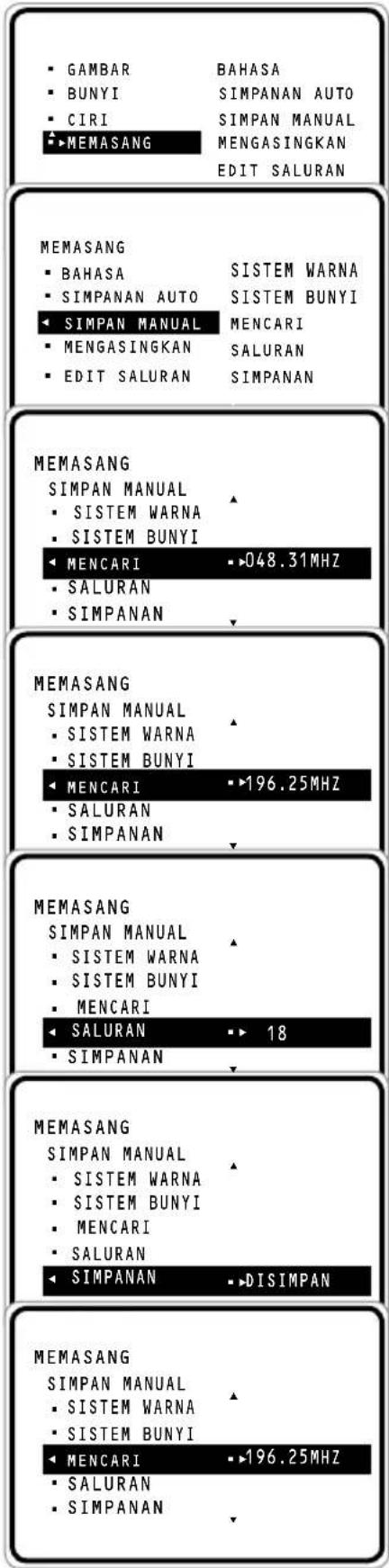

Penalaan manual membolehkan anda menyimpan setiap rancangan secara manual.

Tekan butangLangkah

Masuk ke menu utama.

Tekan butang ini berulang kali sehingga MEMASANG dipilih.

Masik ke menu MEMASANG.

Tekan butang in berulang kali sehingga SIMPAN MANUAL dipilih.

5 Masuk ke menu SIMPAN MANUAL.

Piti6 MENCARI

Mulakan penalaan saluran. Pencarian bernenti sebaik saja satu saluran diperolehi.

Pilih 8 SALURAN.

Masukkan saluran nombor yang dinginkan.

Pilin SIMPANAN.

Keharkan menu dari skrin.

Hasilnya di atas kaca TV

MEMILIH SISTEM WARNA/BUNYI

Ciri ini membolehkan anda memilih sistem WARNA dan BUNYI jika AUTO dipilih, sistem warna dan suara akan secara automatik dipilih mengikut sistem pemancaran.

Perhatian: Pilih sistem warna dan suara yang anda kehendaki secara manual jika penerimaan kurang memuaskan pada mode AUTO.

Langkah

Tekan butang

Hasilnya di atas kaca TV

Ulang langkah 1 hingga 5 dalam "Penalaan Manual Saluran TV".

SISTEM WARNA dipilih.

Masuk ke mode SISTEM WARNA.

Pinh sistem warna yang diinginkan. atau

Kaluar dari mode sistem warna.

Toruskan pemilihan SISTEM BUNYI.

Masuk ke mode SISTEM BUNYI.

Pilih sistem bunyi yang anda inginkan. atau

kuar dari mode sistem bunyi.

Kisuarkan menu dari skrin.

PENALAAN SALURAN TV

1. Masuk ke menu utama.
2. Pilih MEMASANG.
3. Masuk ke menu pemasangan.

Langkah

Tekan butang

Simpan status terakhir yang anda tala.

Kelukkan menu dari skrin.

Hasilnya di atas kaca TV

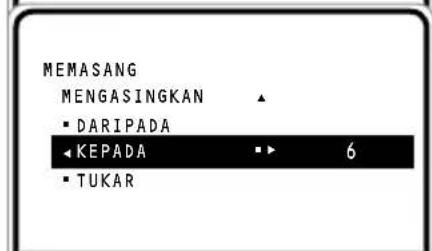

MENYUSUN SALURAN

1. Masuk ke menu utama.
2. Pilih MEMASANG.
3. Masuk ke menu pemasangan.

Tekan butangLangkah

Masgkan nombor saluran di ruang KEPADA, yakni saluran baru yang anda inginkan.

Pill9TUKAR.

Aktifkan penukaran saluran.

Keluarkan menu dari skrin.

Hasilnya di atas kaca TV

MENGEDIT SALURAN

Ciri ini membolehkan anda mengedit atau melangkau (skip) saluran yang mempunyai isyarat TV yang lemah atau tidak bagus atau saluran yang jarang anda tonton.

1. Masuk ke menu utama. 2. Pilih MEMASANG. 3. Masuk ke menu pemasangan.

Menambah Semula Saluran

• Ulang langkah 1 hingga 5 sebagaimana dalam “Mengedit Saluran”.
• Pilih saluran yang hendak anda tambahkan semula dengan menekan butang ⚠ (KURSOR NAIK) atau butang ⚡ (KURSOR TURUN).
• Tekan butang > (KURSOR KANAN) untuk mengaktifkan penambahan saluran.
• Keluarkan menu dari skrin dengan menekan butang (OSD).

MENAMAKAN SALURAN

Ciri ini membolehkan anda memilih 10 saluran yang sudah diberi nama terlebih dahulu. Ia juga membolehkan anda memasukkan satu nama baru atau mengubah nama-nama yang sedia ada pada sesuatu saluran untuk sebanyak 40 saluran termasuk saluran-saluran tambahan.

    E["Menu"] --> F["V"]
    F --> G["RCS"]
    G --> H["Output"]

1. Masuk ke menu utama.
2. Pilih MEMASANG.
3. Masuk ke menu pemasangan.

Langkah

Tekan butang

Tekan butang berulang kali sehingga NAMA diserlah.

Masuk ke mode NAMA.

Pilih nama yang sudah diberi nama terlebih dahulu kemudian tekan butang ➤ untuk menyimpan nama

tersebut.

Jika anda memilih PERIBADI, beralih ke ruang aksara pertama

Tekan butang berulang kali untuk memilih aksaratyang anda kehendaki. Beralih ke ruang aksara berikutnya dengan menekan butang (KURSOR KANAN) dan pilih aksara berikutnya. (Anda boleh memilih sehingga 5 aksara).

Simpan saluran yang sudah diberi nama itu.

10 Kolarkan menu dari skrin.

Hasilnya di atas kaca TV

MENGGUNAKAN MENU GAMBAR/BUNYI

Menu gambar dan bunyi membolehkan anda membuat pelarasan gambar dan suara. Ia juga membolehkan anda memilih dan mengaktifkan ciri lain dalam menu tersebut.

1. Tekan butang MENU (MENU) untuk masuk ke menu utama.
2. Gunakan butang atau (KURSOR NAIK / TURUN) untuk memilih butiran pada menu GAMBAR / BUNYI.
3. Gunakan butang atau (KURSOR KIRI / KANAN) untuk masuk ke sub-menu.

Butiran menu gambar	Aktiviti
Keterangan Menaikkan atau menurunkan paras kecerahan.
Warna Menaikkan atau menurunkan paras warna.
Kontras Menaikkan atau menurunkan paras kejelasan sehingga bahagian tercerah pada gambar menunjukkan butir-butir yang bagus.
Kejelasan Menaikkan atau menurunkan paras ketajaman bagi memperelok butiran gambar.
Suhu Warna Membolehkan anda memilih 3 ketetapan gambar (SEJUK, BIASA dan CERAH).
* Pilihan Digital Membolehkan dan memilih dari pilihan Otomatic, Digital Skan, Progresif Skan dan 100 HZ.
Kontrast Din. Membolehkan anda untuk membuat pilihan dari 3 ketetapan (Minimum, Medium dan Maksimum) untuk meninkatkan tingkat kejelasan atau kontras di kawasan gambar yang gelap ehingga akan membuat mutu gambar semakin jelas.

Perhatian

Ciri RONA hanya berkaitan dengan rancangan NTSC. Butiran RONA tidak akan muncul pada menu jika rancangan berada dalam mod PAL.

* Pilihan Digital (Digital Options)

• Pilihan Imbasan Digital (Digital Scan) memperelok kelipan latar belakang.
• Pilihan Imbasan Progresif (Progressive Scan) akan megurangkan kelipan garisan yang terjadi.
• Pilihan 100Hz paling sesuai untuk gambar diam.

Keistimewaan ini secara otomatik akan menyesuaikan ketetapan-ketetapan bagi memperoleh mutu gambar yang terbaik secara berterusan dalam apapun keadaan sinyal. Untuk mengaktifkan keistimewaan Kawalan Aktif ini, pilih "PASANG" pada menu Kawalan Aktif (Active Control).

1. Tekan butang (MENU) untuk memasuki menu utama dan tekan butang (KURSOR TURUN) berulang kali sehingga CIRI dipilih.
2. Tekan butang > (KURSOR KANAN) untuk masuk ke menu CIRI.
3. Tekan butang (KURSOR TURUN) berulang kali sehingga ACTIVE CTRL dipilih.
4. Tekan butang (KURSOR KANAN) berulang kali untuk memilih PASANG, pilihan untuk mengaktifkan fungsi Kawalan Aktif.
5. Tekan butang (OSD) untuk keluar menu dari skrin.

MENGAKTIFKAN PENENTU MASA

Ciri Pemasa (Timer) membolehkan anda menetapkan pemasa supaya bertukar ke saluran lain pada masa tertentu ketika anda sedang menonon saluran lain atau apabila TV berada dalam keadaan mode berjaga (standby mode).

Perhatian: Untuk membolehkan pemasa berfungsi, peti TV jangan dimatikan. Sebaik saja TV dimatikan, pemasa tidak berjalan.

Langkah

Tekan butang

Masuk ke menu PENENTU MASA.

Masuk ke mode MASA.

Masukkan waktu sekarang. Misalnya, jika waktu sekarang pukul 12:30, masukkan angka 1 dan 2 pada ruang jam, diikuti dengan angka 3 dan 0 pada ruang minit.

Keluar dari mode MASA.

Pilih 5 MASA BERMULA.

Masik ke mode MASA BERMULA.

Keldar dari mode MASA BERMULA.

9 Pilin MASA BERHENTI.

Masuk ke mode MASA BERHENTI.

Hasilnya di atas kaca TV

MENGAKTIFKAN PENENTU MASA (SAMBUNGAN)

Langkah

Tekan butang

Kehar dari mode MASA BERHENTI.

Pilih SALURAN

Masekkan nombor saluran yang hendak anda bertukar kepadanya.

Pilih MENGAKTIFKAN.

Pilihgnode PASANG jika anda hendak memaparkan waktu sekarang pada kaca TV.

Kelurkan menu dari skrin.

Hasilnya di atas kaca TV

Perhatian

30 saat sebelum pemasa diaktifkan, satu pesanan menunjukkan masa yang masih tinggal untuk pertukaran saluran akan muncul di atas skrin. Untuk menghalang pertukaran saluran, tekanan sebarang butang pada alat kawalan jauh.

MENGAKTIFKAN PENGUNCI (Kod Masuk)

1. Masuk ke menu utama. 2. Pilih CIRI. 3. Masuk ke menu CIRI.

Langkah

Tekan butang

Pilh PENGUNCI.

Masuk ke mode KOD MASUK.

Hasilnya di atas kaca TV

CIRI

PENENTU MASA
- ACTIVE CTRL

KOD MASUK

---

PENGUNCI

FORMAT
GILIRAN

CIRI

■ PENENTU MASA
- ACTIVE CTRL
PENGUNCI
FORMAT
GILIRAN

KOD MASUK

- - -

TDK BETUL

CIRI

■ PENENTU MASA
- ACTIVE CTRL
PENGUNCI
FORMAT
GILIRAN

KOD MASUK

XXXX

BETUL

CIRI

PENGUNCI

SALURAN KUNCI

• MENUKAR KOD
  PADAM SEMUA

■ ▶

2
3
4
5
6

MENGAKTIFKAN PENGUNCI (MENUKAR Kod)

Langkah

Tekan butang

Masuk ke mode MENUKAR KOD.

10 Masukkan kod akses pilihan anda.

11 Sakkan kod akses itu. 7 8 9 0

Apabila kod baru disahkan, pesanan berbunyi BETUL akan muncul.

12 Kefarkan menu dari skrin.

Hasilnya di atas kaca TV

Perhatian: Selepas anda keluarkan menu dari skrin dan anda ingin masuk ke menu pengunci sekali lagi, anda perlu menekan kod akses yang baru hanya sekali. Jika anda terlupa kod akses yang baru, masukkan 0711 dua kali untuk masuk ke menu pengunci (child lock). Selepas memasuki menu pengunci (child lock), anda boleh menukar kod itu sekali lagi.

MENGAKTIFKAN PENGUNCI (MENGUNCI SALURAN)

CIRI

PENENTU MASA

• ACTIVE CTRL
  PENGUNCI
  FORMAT
  GILIRAN

MASA
MASA BERMULA
MASA BERHENTI
SALURAN
MENGAKTIFKAN

1. Masuk ke menu utama.
2. Pilih CIRI.
3. Masuk ke menu CIRI.

Langkah

Tekan butang

Pilihan PENGUNCI.

Masik ke mode KOD MASUK.

Tekan kod akses.

7 8 9 0

Masuk ke mode SALURAN KUNCI.

Pilih saluran yang hendak anda sekat. atau

V

Aktifkan sekatan saluran. Satu simbol kungi akan muncul di sebelah nombor saluran menandakan ia sudah dikunci.

10 Keluarkan menu dari skrin.

Hasilnya di atas kaca TV

CIRI

PENENTU MASA
- ACTIVE CTRL

KOD MASUK

---

PENGUNCI

FORMAT
GILIRAN

CIRI

■ PENENTU MASA
- ACTIVE CTRL
PENGUNCI
FORMAT
GILIRAN

KOD MASUK

XXXX

BETUL

CIRI

PENGUNCI

SALURAN KUNCI
- MENUKAR KOD
- PADAM SEMUA

CIRI

PENGUNCI

SALURAN KUNCI
- MENUKAR KOD
PADAM SEMUA

Apabila sumber AV1 dikunci, sumber CV1 akan secara automatik terkunci. Begitu juga sebaliknya, jika sumber CV1 dikunci, sumber AV1 juga akan secara automatik terkunci, kerana kedua-duanya berkongsi input audio yand sama.

Jika anda cuba masuk ke menu MEMASANG (Install) selepas saluran itu dikunci, satu pesanan berbunyi "Masukkan KOD MASUK" akan muncul pada skrin. Anda perlu masukkan KOD MASUK untuk membolehkan anda memasuki menu MEMASANG.

MENGAKTIFKAN PENGUNCI (PADAM SEMUA)

Untuk membatalkan kuncian saluran yang sudah dikunci, masuk ke menu PENGUNCI (Child Lock) dan aktifkan mode PADAM SEMUA (Clear All).

1. Masuk ke menu utama. 2. Pilih CIRI. 3. Masuk ke menu CIRI.

Langkah

Tekan butang

Pilih4PENGUNCI.

Masuk ke mode KOD MASUK. Tekan kod akses.

Aktikan pemadaman semua saluran yang dikunci.

Kelgarkan menu dari skrin.

Hasilnya di atas kaca TV

Perhatian

Anda boleh membatalkan penguncian mana-mana saluran dengan menu PENGUNCI.

• Ulang langkah 1 hingga 7 sebagaimana dalam “MENGAKTIFKAN PENGUNCI (MENGUNCI SALURAN)”.
• Pilih saluran yang anda hendak buka kunciannya dengan butang ⚠ atau ⚡ (KURSOR NAIK/TURUN).
• Tekan butang > (KURSOR KANAN) untuk membuka saluran (simbol kunci akan lenyap).

MENGGUNAKAN FORMAT SKRIN

Anda boleh memilih format yang berlainan untuk keseronokan menonton, yakni mode AUTO, mode MENGEMBANG 4:3, mode MENAMPAT 16:9 dan mode 4:3 menerusi menu FORMAT.

Cara memasuki Format Skrin (Screen Format)

1. Tekan butang (MENU) untuk memasuki menu utama dan tekan butang (KURSOR TURUN) berulang kali sehingga CIRI dipilih.
2. Tekan butang > (KURSOR KANAN) untuk masuk ke menu FORMAT.
3. Tekan butang (KURSOR TURUN) berulang kali sehingga FORMAT dipilih.
4. Tekan butang (KURSOR KANAN) berulang kali untuk mengimbas format yang berlainan (AUTO, MENGEMBANG 4:3, MENAMPAT 16:9 atau 4:3) dan pilih format yang anda kehendaki.

Perhatian : Anda boleh juga memilih Format Skrin yang anda kehendaki terus dengan menekan butang ⚠ (KURSOR NAIK) atau ⚡ (KURSOR TURUN).

Bila hendak gunakan Format Skrin Format AUTO

Pilih format AUTO untuk memaparkan gambar diskrin secara mode pancaran.

Format MENGEMBANG 4:3

Pilih format 4:3 jika anda hendak memaparkan gambar 4:3 menggunakan sepenuhnya permukaan skrin.

Kerana pengaruh medan magnet bumi dan letak TV, kecondongan gambar sedikit miring ke kiri atau ke kanan mungkin akan terjadi bila TV dihidupkan. Bila ini terjadi, pilih GILIRAN dalam menu CIRI dan seleraskan gambar dengan menggunakan butang Cursor Right atau Cursor Left.

1. Tekan butang (MENU) untuk memasuki menu utama dan tekan butang (KURSOR TURUN) berulang kali sehingga CIRI dipilih.
2. Tekan butang > (KURSOR KANAN) untuk masuk ke menu CIRI.
3. Tekan butang (KURSOR TURUN) erulang kali sehingga GILIRAN dipilih.
4. Tekan butang (KURSOR KANAN) bila gambar condong ke kiri. Tekan butang sampai gambar kembali dalam posisi normal. Jika gambar condong ke kanan, tekan butang (KURSOR KIRI) sampai gambar kembali dalam posisi normal.

Gambar condong ke kiri

1. Tekan butang (MENU) untuk memasuki menu utama dan tekan butang (KURSOR TURUN) berulang kali sehingga CIRI dipilih.
2. Tekan butang (KURSOR KANAN) untuk masuk ke menu CIRI.
3. Tekan butang (KURSOR TURUN) berulang kali sehingga BISU BIRU dipilih.
4. Tekan butang > (KURSOR KANAN) untuk memilih PASANG bagi mengaktifkan ciri Bisu Biru.
5. Tekan butang (OSD) untuk mengeluarkan menu dari skrin.

KAWALAN GAMBAR BIJAK DAN SUARA BIJAK

Ciri GAMBAR BIJAK (SMART PICTURE) membolehkan anda memilih 5 ketetapan gambar, iaitu PERIBADI, GARANG (RICH), SEMULA JADI (NATURAL), LEMBUT (SOFT) dan MULTIMEDIA.

Ciri SUARA BIJAK (SMART SOUND) membolehkan anda memilih 4 ketetapan suara, iaitu PERIBADI, SUARA, MUZIK dan TEATER.

Tekan butang SMART (GAMBAR BIJAK) atau SMART (SUARA BIJAK) berulang kali untuk mengimbas ketetapan tersebut bagi memilih mode yang anda inginkan.

Takrif Ketetapan Gambar

GARANG : Menekankan warna-warna garang. (Sesuai untuk mode AV dalam bilik yang terang).

SEMULA JADI : Menekankan warna-warna asal.

LEMBUT : Menekankan warna-warna "hangat". (Sesuai untuk keadaan bilik yang cahayanya suram dan memberikan suasana pawagam apabila lampu dipadam).

MULTIMEDIA : Menekankan warna-warna "lembut". (Sesuai untuk bermain game komputer, melungsur dan sebagainya.)

Perhatian : Ketetapan PERIBADI (Personal) adalah ketetapan yang anda buat menggunakan menu Gambar (Picture) dalam menu utama. Inilah satu-satunya ketetapan dalam ketetapan Gambar Bijak (Smart Picture) yang boleh diubah. Semua ketetapan lain sudah disediakan terlebih dulu di kilang.

SUARA : Menekankan nada tinggi. (Treble ditingkatkan)

MUZIK : Menekankan nada rendah. (Bes ditingkatkan)

TEATER : Menekankan sensasi pada aksi. (Bes dan Treble ditingkatkan)

MENGGUNAKAN TELETEKS

Jika penyiaran saluran TV mengandungi maklumat teleteks, setiap saluran yang menyiarkan teleteks memancarkan sebuah halaman (halaman indeks) dengan maklumat tentang cara menggunakan sistem teleteks, selalunya pada halaman 100. Sistem yang dipancarkan ditunjukkan pada baris pilihan di bahagian bawah setiap skrin.

Tekan butang

① Menghidupkan/mematikan teleteks dan menindih halaman teleteks ke atas rancangan TV

② Memilih satu halaman teleteks

3 Cara memasuk satu halaman teleteks

4 Akses langsung ke suatu butiran atau halaman berkaitan

5 Indeks Utama

6 Membesarkan halaman

Hasilnya di atas kaca TV

Tekan butang satu kali untuk menghidupkan paparan teleteks. (Saluran di mana teleteks itu dipancarkan hendaklah dipilih). Tekan butang buat kali kedua untuk menindihkan halaman teleteks ke atas rancangan TV. Tekan butang buat kali ketiga untuk keluar dari mode teleteks.

Tekan butang Kursor Naik untuk memaparkan halaman berikutnya teleteks dan tekan Kursor Turun untuk memaparkan halaman sebelumnya.

Butang 4 warna ini membolehkan anda masuk langsung ke suatu butiran atau halaman yang berkaitan.

Tidak berkaitan.

Tekan butang ini satu kali untuk membesarkan dan meninjau separuh bahagian atas halaman. Tekan butang ini buat kali kedua untuk membesarkan dan meninjau separuh bahagian bawah halaman. Tekan butang ini buat kali ketiga untuk kembali ke halaman bersaiz normal.

MENGGUNAKAN TELETEKS

Tekan butang

⑦ Menahan halaman

8 Mencalah

9 Memilih Sub-page

Hasilnya di atas kaca TV

Tidak berkaitan.

Tidak berkaitan.

Untuk halaman teleteks dengan sub-page, tekan butang Kursor Kiri atau Kanan untuk masuk ke sub-page yang berikut atau sub-page sebelumnya.

Cara memilih halaman kegemaran anda

1. Tekan butang (TELEXTEXT ON/OFF) untuk masuk ke mode teleteks.
2. Tekan butang MENU (MENU) untuk measuk ke pilihan halaman kegemaran. Perhatian: Abjadberwarna di sebelah bawah skrin sekarang diubah menjadi nombor halaman.
3. Tekan nombor halaman kegemaran anda dengan menggunakan butang (ANGKA 0 -9).
4. Tekan butang (OSD) untuk menyerlah nombor halaman.
5. Pilih butang berwarna pada alat kawalan jauh anda di mana anda mahu halaman kegemaran anda itu disimpan.
6. Ulang langkah 3 hingga 5 dan simpan halaman kegemaran yang lain.

BUTIR-BUTIR TERPERINCI

29PT7322 29PT8322 34PT8322
Saiz skrin tiub gambar 72 cm	72 cm 85 cm
Kawasan tampak tiub gambar	68 cm 68 cm 80 cm
Output Audio :Speaker 2 x 10W RMS 2 x 10W RMSSubwoofer - 10W
Sistem TV NTSC M	PAL B/GPAL D/KPAL ISECAM B/GSECAM D/KSECAM KI
Sistem Playback	480p1080iNTSC 3.58NTSC 4.43PAL 60
Dimensi peti TV :LebarTebalTinggi	74.6 cm49.3 cm57.8 cm	74.6 cm49.3 cm57.8 cm	87.2 cm55.8 cm67.8 cm
Berat Besih Peti TV(kira-kira)	44.5 kg	46 kg	68 kg

Perhatian
