PANDUAN PENGGUNA PRY6A6D70Q BOSCH

1

2

3

Diagram of a device with three labeled parts and downward arrows indicating assembly or installation (no text or symbols present)

Diagram of a square electronic device with an arrow indicating downward motion, no text or symbols present

Technical line drawing of a rectangular frame with attached clips, labeled '4x' (no text or symbols beyond label)

Simple line drawing of a wooden beam with a checkmark and arrow indicating direction (no text or symbols)

Pure mechanical diagram showing a lever with a cross symbol and directional arrow, no text or labels present

4

4a

Mechanical diagram showing two configurations of a clamp or hook assembly with arrows indicating rotation (no text or symbols present)

5

6

Technical line drawing of a mechanical component with circular housing and internal cavities (no text or symbols)

7

Exploded view diagram of a mechanical assembly showing three stages of assembly (no text or labels)

Mechanical assembly diagram showing a screwdriver pressing down on a mechanical component (no text or symbols)

Technical illustration of a mechanical component with two views: top shows a circular ring and inner casing, bottom shows a gear-like structure (no text or symbols)

8

Pure technical diagram of a mechanical or architectural component without any text, numbers, or symbols

Diagram showing a mechanical or electrical component with a rotating arrow and a rectangular block, no text or symbols present.

Simple line drawing of a room corner with a square and curved arrow (no text or symbols)

Diagram showing two upward arrows pointing to a curved channel or pipe segment (no text or symbols present)

9

Technical line drawing of a mechanical device with concentric rings and a central shaft (no text or symbols)

Technical line drawing of a mechanical device with no visible text or symbols

Illustration of a wrench turning a bolt with a curved arrow indicating rotation (no text or symbols)

13

14

	gas	mbar	Qn (kW)	m				^3/h	g/h	Z (mm)	Y (mm)	M
	G20	20	72	1,1	0,105	-	-	B
	G20	25	65	1,1	0,105	-	-	B
	G25	20	79	1,1	0,122	-	-	B
	G25	25	78	1,1	0,122	-	-	B
	G25.1	25	78	1,1	0,122	-	-	B
	G25.3	25	78	1,1	0,119	-	-	B
	G30	29	53	1,1	-		80		-	-	A
	G30	37	53	1,1	-		80		-	-	A
	G30	50	48	1,1	-		80		-	-	A
	G31	37	53	1,1	-		79		-	-	A
	G20	20	93	1,9	0,181	-	-	B
	G20	25	91	1,9	0,181	-	-	B
	G25	20			105		1,9	0,211	-	-	-	B
	G25	25			104		1,9	0,211	-	-	-	B
	G25.1	25			104		1,9	0,210	-	-	-	B
	G25.3	25			104		1,9	0,206	-	-	-	B
	G30	29	70	1,9	-		138		-	-	A
	G30	37	68	1,9	-		138		-	-	A
	G30	50	60	1,9	-		138		-	-	A
	G31	37	70	1,9	-		136		-	-	A
	G20	20			125		2,8	0,267	-	-	-	B
	G20	25			109		2,8	0,267	-	-	-	B
	G25	20			141		2,8	0,310	-	-	-	B
	G25	25			118		2,8	0,310	-	-	-	B
	G25.1	25			118		2,8	0,310	-	-	-	B
	G25.3	25			118		2,8	0,304	-	-	-	B
	G30	29	83	2,8	-		203		-	-	A
	G30	37	82	2,8	-		203		-	-	A
	G30	50	74	2,8	-		203		-	-	A
	G31	37	83	2,8	-		200		-	-	A

	gas	mbar	Qn (kW)	m^3/h	g/h	Z (mm)	Y (mm)	M
	G20 20		1 - 141	4,2 0,4 - 7,5 open B
			2 - 58
	G20 25		1 - 132	4,2 0,4 - 3 4,5 B
			2 - 54
	G25 20		1 - 156	4,2 0,466 - 1,5 1,5 B
			2 - 63
	G25 25		1 - 145	4,2 0,466 - 2 3 B
			2 - 60
	G25.1 25		1 - 145	4 0,443 - 2 3 B
			2 - 60
	G25.3 25		1 - 145	4,2 0,455 - 2 3 B
			2 - 60
	G30 29		1 - 97	4,2 - 305 8 open A
			2 - 39
	G30 37		1 - 88	4,2 - 305 5 5 A
			2 - 37
	G30 50		1 - 82	4,2 - 305 5 2 A
			2 - 35
	G31 37		1 - 97	4,2 - 300 8 open A
			2 - 39
G20, G20/G25	Erdgas, Aardgas, Gaz naturel, Erdgas H, Ergas E, Naturgas, Gas natural, Maakaasu, Gaz naturel Lacq, Natural gas, Φυσικό αέριο, Gas naturale/Gas metano, Gás Natural, Zemný plyn, Zemeljski plin
G25	Aardgas, Gaz naturel, Erdgas LL, Gaz naturel Groningue
G30/G31, G30, G31	Flüssiggas, Butaan/Propaan, Butano/Propano, Butan/Propan, Flüssiggas B/P, F-Gas, Butaani/Propaani, Butane/Propane, Yγραέριο μείγμα / Προπόνιο, GPL, Bután/Propán
G110	Bygas, Gas manufacturado

az

Təhlükəsizlik çaydaları

Quraşdırma ve istifadeden evvel cihazın istifade təlimatını Bu təlimatda olan təsvirler təlimat üçündür.

Bu əl kitabçasının təlimatlarına riayət etmədikdə, istehsalçının cavabdehliyi aradan qalxır.

Bu cihaz kifayət qədər havalandırılmış yerde istifade oluna bilər. Cihaz baca yaxud tullantı qaz buraxma sisteminə qosulmamalıdır.

Digər cihazda bütün quraştırma, birleşdirmə, tənzimləme ve keçid işleri ixtıslası şəxs tərefinden tətbiq oluna bilən qaydalar ve qanuni vasitelər, o cümləden yerli enerji ve qaz teminatçısinın qaydalarına əsasən yerine yetirilməlidir. Havalandırma üçün mövcud qaydalar ve qanunlara xüsusi digqet yetirmək lazımdır.

Digər qaz növünə keçid işləri üçün müştəri xıdmətinə zəng etməyinizi məsləhət görürük.

Bu cihaz şəxsi təsərûfatda istifadə üçün qurulub; kommersiya ve sirket şeklinde istifadə üçün nezərdə tutulmayıb. Bu cihaz yaşayış avtomobillerinde quraşdırıla bilməz. Cihazın temizlen üçün buxar temizləyiciden istifadə etməyin.

Cihazın quraşdırılmasından övvəl yoxlayın ki, yerli şertler və lövhede gösterilen cihaz parametrleri (Qaz növü ve təzyiqi, gücü ve gerginliyi) bir birile uygundur.

Hər növ işin yerine yetirilməsindən əvvəl enerji və qaz təminatını ayırın.

Elektrik kabeli birleşdirilen mebeldə yaxşı børkidilməlidir ki, fırının yaxud plitelerin isti hisseleri ile temasda olmasınlar.

Elektrik cihazları hermişə torpaqlanmalıdır.

Cihazın daxilinde heç bir iş görmeyin. Lazım olduqda xidçetine zeng edin.

Qurmazdan əvvəl

Bu cihaz bu cihaz üçün DIN EN 30-1-1-a əsasən 3-cü sinfe müvafiqdir: Qurulma cihazı.

Cihaz quraşdırılan mebel kifayet qedər bərkidilmiş ve stabil olmalıdır.

Cihazın yanında yerleşen mebelin maddəleri o cümləden kleyi yanmayan materialdan olmalıdır ve istiyə davamlı olmalıdır.

Bu cihaz soyuducunun, paltaryuyan maşının, qabyuyan maşının yaxud bu kimi cihazların üzerinde quraşdırırmamalıdır.

Bişirme sahesi ancaq havalana bilen duxovkada qurula biler. Plitenin altında duxovka quraşdırılırsa, platanın çalınlığı bu tõlimatda tõleb olunan minimal çalınlığı keçe biler. Duxovkanın montaj tõlimatında olan çaydalara diqqet edin.

Ögər hava çəkən başlıq quraşdırılırsa, bu montaj təimatına uyğun ve hemişe piliteye olan vertikal (Şekil 1) minimal mesafeni nezere almaqla edilməlidir.

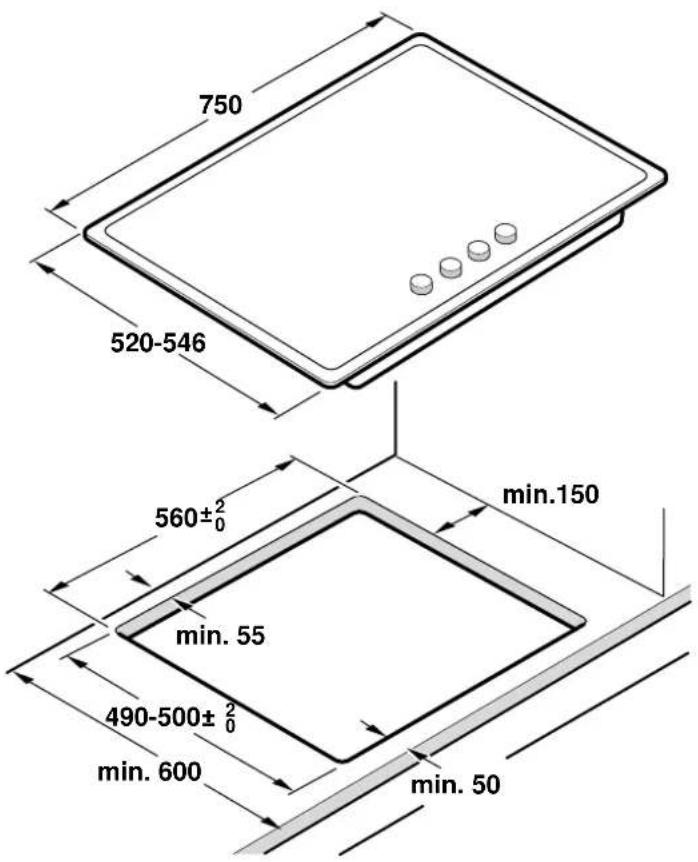

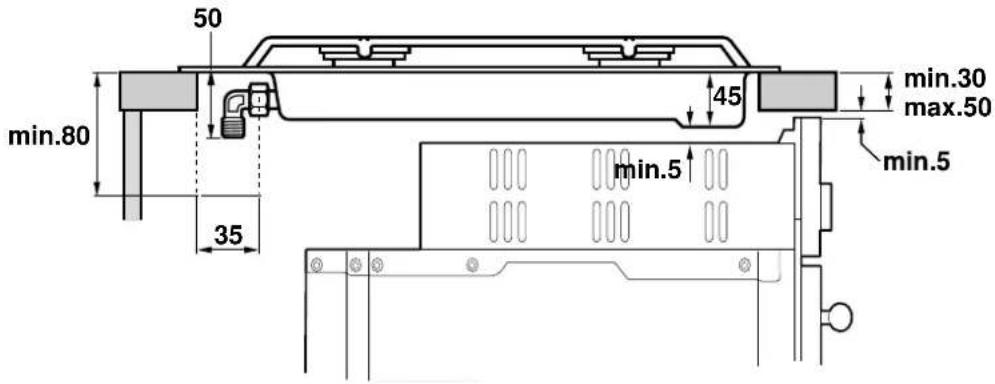

Mətbəx menelinin hazırlanması (şəkil 1-2)

İşləme sahəlerinde lazım olan ölçülərdə kesilməler aparın.

Öger pliteler elektrik yaxud qarışıq plitelördise (qaz ve elektrik) ve altında heç bir duxovka yerleşmirse, yanmayan materialdan metal yaxud fanera) 10 mm plitenin döşemesinin altında aralıq döşemə salın. Bununla plitenin aşağı hissesine giriş arada Öger plite qaz plitesidirse, aralıq döşeməni eyni aralıqda pliteye bərkitmek meslehet olunur.

Taxtadan olan yerlerde kəsik sahələrini nəmdən qorumaq üçün xüsusi yapışqanlı lak çekin.

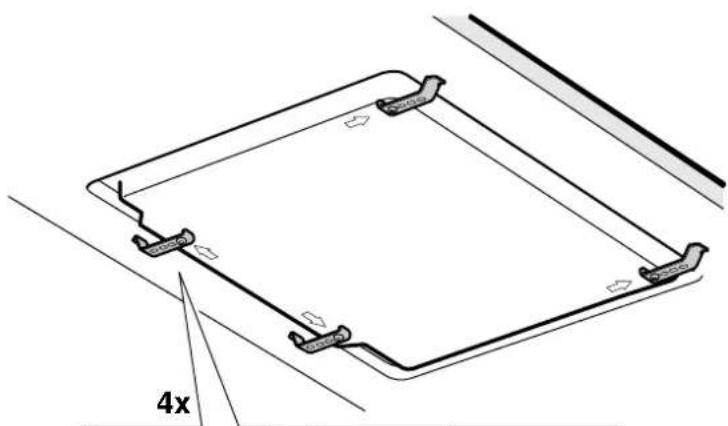

Cihazın quraşdırılması (şekil 3)

Qeyd: Bişirme platalarının qurulması üçün qoruyucu əlcəkdən istifade edin.

Sancaqlar ve yapışqan sıxlıq artıq istehsalçı terefden görül (Plitenin alt kenarında). Heç bir halda uqazlaşdırmayın! Yapışqan sıxacağı axıtmanın qarşısını alır.

Quraştırma mebelinde cihazın bərkidilməsi üçün:

1. Plitəni düzgün istiqamətə fırladın.

2. Pərçimlerin şruplarını boş fırlanana qedər boşaldın. Etiyac yoxdur pərçimlerin çruplarını tam boşaltmağa.

3. Pliteleri işçi plataların kesiklerinde qoyun ve ortalama Qaz plitelerini yan tereflerden kənarları tam oturana qedər aşağıya sixin.

4. Pərçimleri fırladın ve bunları bərk şruplayın. Pərçimlerin qabın oturacağına şaşuli durmalıdır.

Pərçimlərin mövqeləri iş dezgahının qalınlığından asılıdır. Cihan slikonla iş platasına yapışdırılmamalıdır.

Plitənin çıxarılması

Cihazı cəreyan ve qaz təhcizatından ayırın.

Pərçimləməni açın ve quraşdırma addımlarını ters ardıcıllıqla aparın. oxuyun.

Qaz bilərşməsi (Şək. 4)

Qaz birleşmesi ele olmalıdır ki, bağlanma krani elçatan olsun.

Qazla bişirmə borusunun sonunda 1/2" boltu yerleşir (20,955 Bu vint aşağıdaki imkanı yaradır:

■ Sabit birleşme.

■ Metal şlanq ilə birleşmə (Uzunluq min. 1 m - maks. 3 m).

Şlanq quraştırma vahidlerinin hereketli hisseleri ile temasda olmamalıdır (misal olarak, siyirmə) yaxud açılışlarla aparılmamalıdır hansı ki bağlana bilerler.

Silindrli birleşmə qurulmalı olduğda aksessuar torbasından quraşdırılmış kollektoru əvəz edin (şək. 4a).

Xamıtı arasına bağlamağı unutmayın.

⚠️ Qaz axını təhlükəsi!

ivaxta va isleyib qurtarandan sonra hemişe birleşme yerinde sıxlığını nası yoxlayin.

İstehsalçı qaz birleşmesinde övvəl birleşdirilmiş qaz çıxışı üçün mesulivvet daşımır.

Elektrik birleşməsi (şəkil. 5)

Cihaz "Y" növünə aiddir. Elektrik kabel istifadəçi tərəfinden deyil, yalnız müşteri xidməti tərəfinden evəz edile biler. Hem kabe hem de minimal en kəsik nezəre alınmalıdır.

Plitələr elektrik kabeli ilə Stepsel yaxud stepselsiz gönderilir.

Stepsel ile, tehciz olunmuş cihaz ancaq lazımı qaydada olan im musteri razetkarara bağlanmalıdır.

O, bütün qütblü keçirici ile minimum 3 mm-lik alaqə məsafəsinde yerleşdirile bilər (sərbəst keçidli enerji menbəyində başqa).

Digər qaz növünə keçid

Öger müvafiq ölkenin qaydaları buna icaze verirlersə, bu cihaz diger qaz növünə keçirile bilər (bax nöb tablosu). Bunun üçün lazım olan hisseler birgə qurulma destinde (modelden asılı ve ya müşteri xidmeti ile elde oluna bilər.

VACİB: Yapışdırıcını qurulmuş qaz növünə əsasən növ tablosu yanında yerleşdirin.

Aşağıdaki addımlar yerine yetirilməlidir:

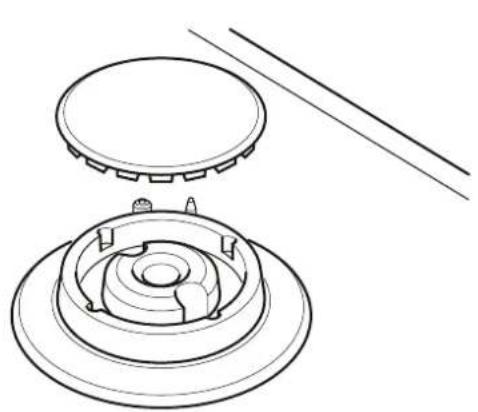

Plitânin bərk adı və ekonom alışqanlarının ucluqlarının dəyişdirilməsi (Şəkil 6).:

1. Gridi, yandırıcının qapağını ve paylayıcını götürün.

2. Ucluqları bizim müşteri xidmetleri vasitəsilə əlde oluna bilən açarla dəyişin, artikel nömrəsi 424699, şekle 14 baxın. Bu zaman xüsusən diqqet edin ki, ucluq fırladıb çixaranda yaxud bərkidende yandırcıda qırılmasın.

Yaxşı kiplik yaratmaq üçün, onu axıra oturana qədər fırladın.

Bu yandırıcılarda əsas havanın heç bir düzeliş lazım deyil

1. Paylayıcını ve yandırıcının qapağını müvafiq plite yerlerine getirin. Bundan başqa gridleri düzgün taxın.

İkiqat alovlu plitələrin ucluqlarının dəyişməsi

Uçilirların deyişmesi üçün şüse pliteleri cihazın profilleri ile qurmaq lazımdır. Şüse pliteler bişirmə sahesinin diger hisseleri ile klip sistemi vasitesile alaqelidir.

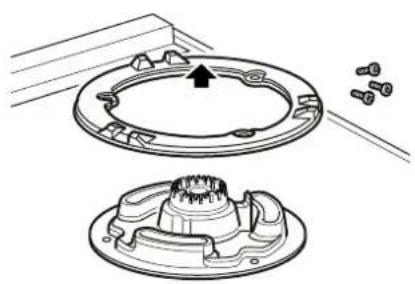

Qaz plitəlerinin profilərlə qurulması (şək. 7-8):

1. Bütün dəzgahları, alışqan üzüklər və qabları çıxarın.

2. Yandırıcı vintlərini boşaldın.

3. Bizim müşteri xidmetinden elde ede bilinen demontaj direkdən istifade edin (kod 483196). Qaldırıcı direyin vasitesile ön klip birkidilmelerini şekil 8 de gösterilen yerde plitenin modeline imüştür uygün boşaldın.

Diqqət!

Dirəyi ancaq profili yaxud çərçivəsi olan şüşə kantlarda istifade edin.

1. Arxa klip berkidilmelerini profili olan düşe plataları ehmalca qaldıraraq boşaldın.

yekərəsələrəlov ucluqların evəz olunması (şək. 9a)

1. Əsas ucluğa asan giriş ala bilmək üçün L1 berkitmə grupunu boşaldın və L2 hissesini arxaya dartın (Şekil a1).

2 crupla fırlatmaqla xarici alovlanma ucluqlarini dartib çixarın (şək. a2-a3).

1. Yeni kenar alovlanma ucluqlarını şruplayın (şək. a3-a4). Cədvel 14.-ə baxın.

2. Cədvəlde gösterildiyi kimi, L2 hava axını üçün olan tenzimleyici salpağın arasını Z ölçüsüne gətirin. (Şək. a5)

3. L1 bərkitmə şrupunu möhkəm dartın (şək. a6).

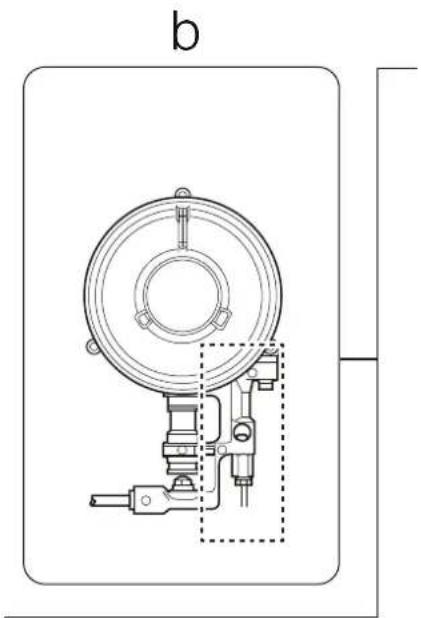

Daxili alov ucluğunun dəyişdirilməsi (şək. 9b)

1. Sapla təchiz olunmuş hissə 2 dən olan M3 hissəsini şrupayın. Bunun üçün sapla təhchiz olunmuş hissəni (şək. b1) eks tərəfə tutun.

2. M2 hissesinden sapə dartıb çıxarın (şək. b2).

3. M1 hissesinden olan M2-M4 hisselerini açın (şek. b3-b4).

4. M4 daxili alov ucluqları hissə M2 den dartib çixardın (şək b5-b6).

5. Yeni daxili alov ucluqları bərkidin (şək. b6-b7). Cədvel 14.-ə baxın.

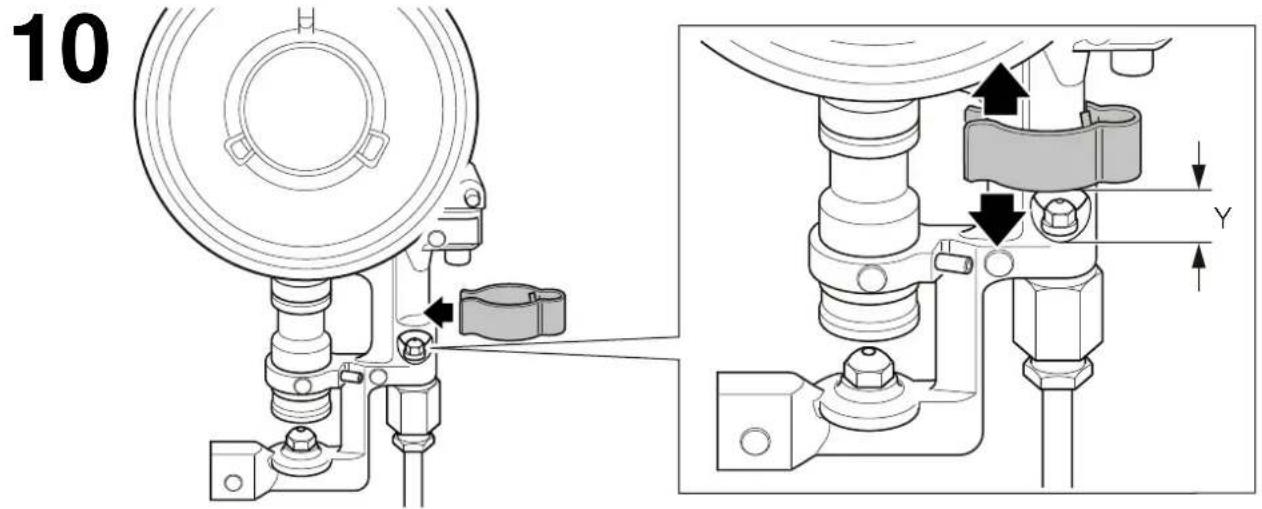

6. Qaz tələb edirsa, hava axınının kliple tənzimlenməsine qoyun Y deyeri üçün cədvelde gösterilmişdir. (Şekil 10).

Cihazı montaj edin

Demontaj üçün bütün komponentləri əks ardıcıllığıla edin.

Qaz şlanqının qurulması

Qaz kranının qurulması üçün qaz plitesinin qapağı demontaj olunmalıdır ve elektronik kart götürülməlidir.

Qapağın demontajı

Qaz platalarını profilərle qurun, necə ki qaz platasının qurulması hissəsinde gösterilibdir.

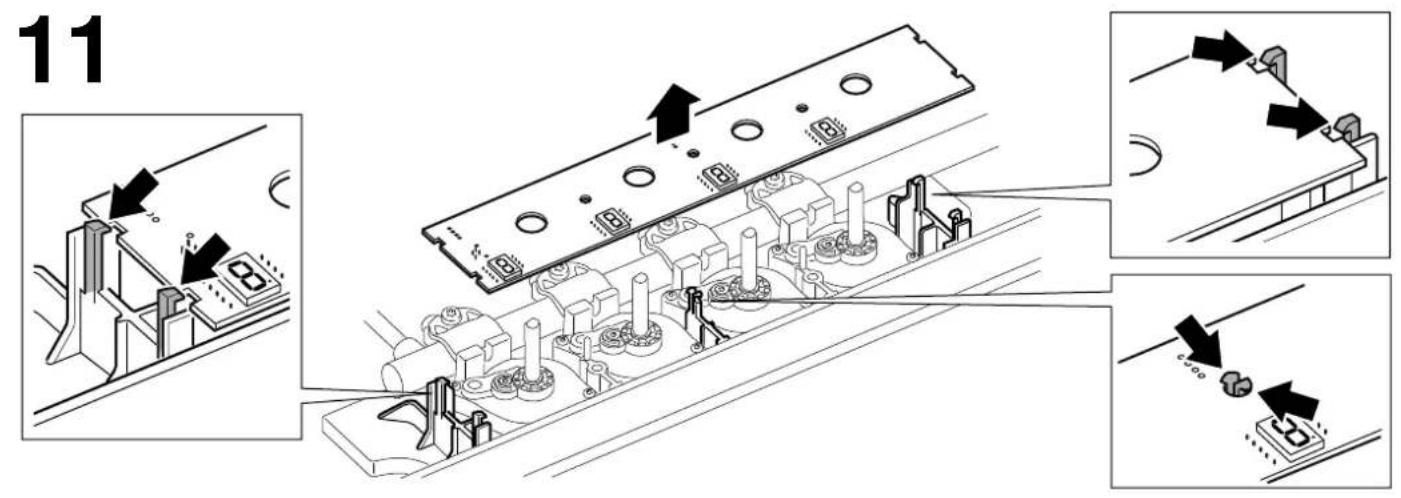

Elektronik kartın demontajı (şək. 11):

Elektronik kart berkitme sancağı vasitəsilə yan tərəflərdə ve desteyin ortasında berkidilmiştir. Ehmalca, onlara zerər olmadan, berkitme sancaqlar basın. ∅ger bir sancaq qırılarsa, bütün armatur əvez olunmalıdır.

Bu cür eləmek lazımdır:

1. Sancaqları bir terefden boşaltmaq.

2. Mørkezi sancaqlar boşaltmaq. Bunun üçün barmaqlarla her iki tərəfə sixin.

3. Sancaqları başqa tərəfədn boşaldın və elektronik kartı götürün.

Diqqət!

Elektronik kartı ehlalca istifde edin. Anti-statik müdafie istifade edin, ve ya elektron kartın kenarlarından toxunmaq. Heç vaxt komponentler ve ya parçalar olan sethlere toxunmayın.

1. Silindrik hisseleri ve bulaqları qaz kranının kökünden çıxarın.

Bypass tənzimlənməsi (şək. 12):

Cədvələ baxın (şək. 14); Keçid vinti (M) Torx vint açanın kömeyi ile ehtiyac olduğda uyğunlaşdırmaq mümkündür (şək. 12):

A: Keçid vinti bərk çatdırılmalıdır.

B: Keçid vinti toplayıcı ilə birleşdirilməlidir.

Xidmet düyməsinin fırlanması zamanı yandırıcının yüksək ve aşağı heddleri arasında sönmediyine ve alovun toplanmadığına emin olun.

Elektronik kartın və qapağın montajı:

Demontajı eks ardıcıllıqla etmek.

Heç vaxt qaz kranının oxlarını demontaj etmeyin. Qaz kranının komponentlərinin zədəlenmesi halında bunları evəz edin.

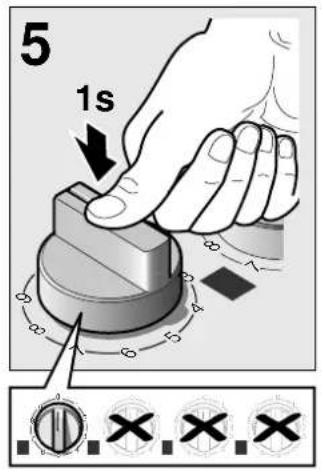

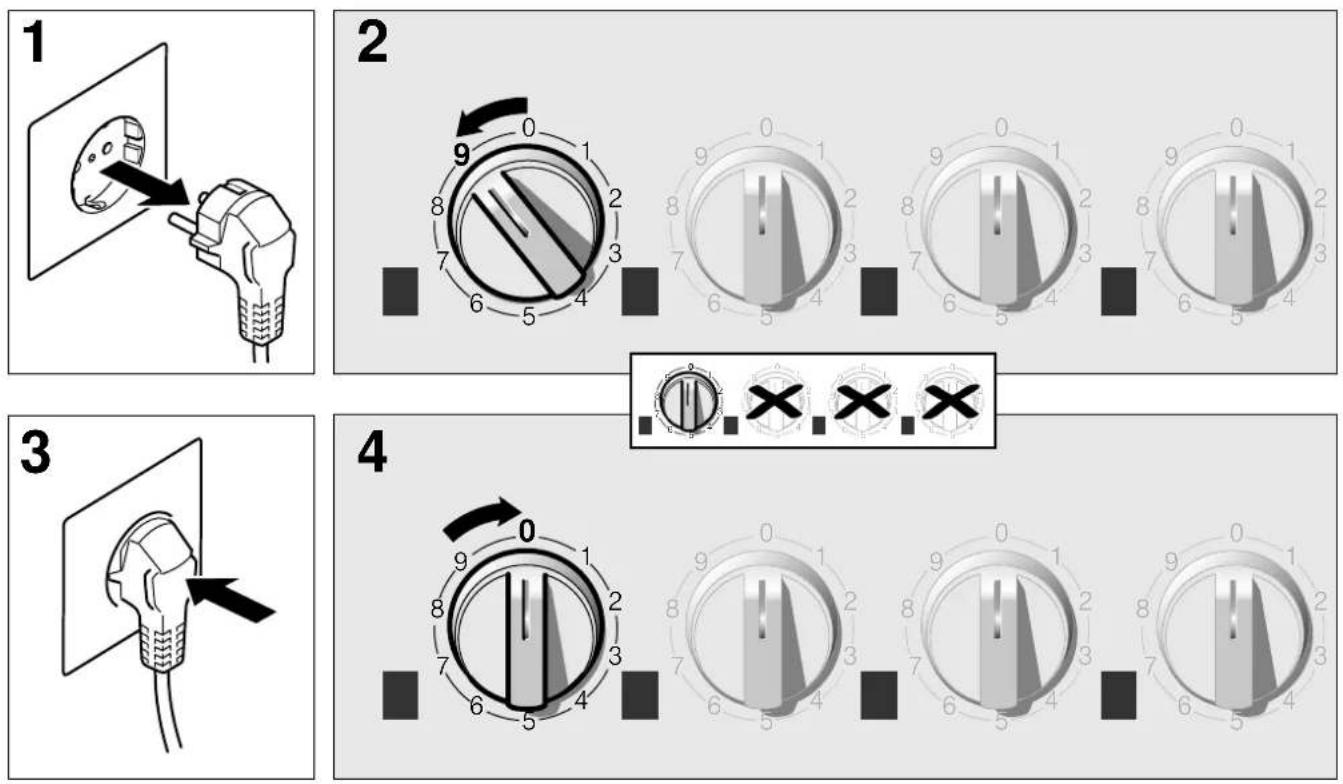

Kalibrləmə elektronikanın

Şəkilə 13 uyğun olarak cihaz yeniden qurulan zaman elektronikin kalibrleşmesibi edin.

Heç vaxt qaz kranının oxlarını demontaj etmeyin. Zədəlenme halında qaz şlançı tam dəyişdirilməlidir.
