PANDUAN PENGGUNA BSFSA 091 BEKO

Pendingin Ruangan Jenis Split

Panduan Pengguna

Baca panduan ini dengan teliti sebelum memasang atau mengoperasikan unit AC baru Anda. Pastikan Anda menyimpan panduan ini untuk referensi di waktu yang akan datang.

Nomor : I.15.BAI3.01533.0219

Daftar lsi

Panduan pengguna

1. Tindakan Pencegahan untuk Keselamatan 03

2. Spesifikasi dan Fitur Unit 05

3. Tampilan unit dalam ruangan 05

4. Fitur-fitur lain 07
5. Suhu pengoperasian normal 08

6. Pengaturan sudut aliran udara 09

7. Perawatan dan Pemeliharaan 10

8. Mengatasi Masalah 12

Pedoman Pembuangan

Penandaan yang ditunjukkan pada produk ini atau literaturnya, mengindikasikan bahwa sampah kelistrikan dan peralatan elektrik tidak boleh dicampur dengan sampah rumah tangga umum.

Pembuangan Produk ini Secara Benar (Sampah kelistrikan & Peralatan Elektronik)

Simbol ini menunjukkan bahwa produk ini tidak boleh dibuang bersama limbah rumah tangga lainnya di akhir masa pakainya. perangkat yang digunakan harus dikembalikan ke titik pengumpulan resmi untuk daur ulang perangkat listrik dan elektronik. untuk menemukan sistem pengumpulan ini, silakan hubungi pihak berwenang setempat atau pengecer tempat produk itu dibeli. setiap alat rumah tangga melakukan peran penting dalam memulihkan dan mendaur ulang alat lama. pembuangan yang tepat dari peralatan bekas membantu mencegah kemungkinan konsekuensi negatif bagi lingkungan dan kesehatan manusia

Baca tindakan khusus untuk keselamatan Sebelum Melakukan pengoperasian dan Pemasangan

Pemasangan yang salah karena mengabaikan instruksi dapat mengakibatkan kerusakan atau cedera serius.

PERINGATAN

Simbol ini menunjukkan bahwa mengabaikan instruksi bisa menyebabkan kematian atau cedera serius.

PERHATIAN

Simbol ini menunjukkan bahwa mengabaikan instruksi bisa menyebabkan kematian atau cedera sedang pada pegawai Anda, atau kerusakan pada peralatan atau benda Anda lainnya.

PERINGATAN

Peralatan ini dapat digunakan oleh anak berusia dari 8 tahun dan lebih dan orang dengan kekurangan kemampuan fisik, sensor, dan mental atau kurang berpengalaman dan pengetahuan, kecuali jika orang-orang tersebut telah diberi pengawasan dan instruksi mengenai penggunaan peralatan ini secara aman dan memahami bahaya yang menyertai. Anak-anak tidak boleh bermain-main dengan peralatan ini. Pembersihan dan pemeliharaan pengguna tidak boleh dilakukan oleh anak-anak tanpa pengawasan (Persyaratan standar EN).

Peralatan ini tidak untuk tujuan digunakan oleh orang (termasuk anak-anak) dengan kekurangan kemampuan fisik, sensor, dan mental atau kurang berpengalaman dan pengetahuan, kecuali jika orang-orang tersebut telah diberi pengawasan dan instruksi mengenai penggunaan peralatan ini oleh orang yang bertanggung jawab atas keselamatan mereka. Anak-anak harus diawasi untuk memastikan mereka tidak bermain-main dengan peralatan ini. (Persyaratan standar EN).

PERINGATAN PENGGUNAAN PRODUK

• Jika dalam muncul situasi tidak normal timbul (seperti bau terbakar), segera matikan unit dan lepas sambungan listrik. Hubungi dealer untuk medapatkan instruksi menghindari sengatan listrik, kebakaran, atau cedera.
• Jangan menggunakan memasukkan jari, batang, atau benda lain ke dalam inlet atau outlet udara. Ini bisa menyebabkab cedera, karena kipas mungkin berputar pada kecepatan tinggi.
• Jangan menggunakan penyemprot mudah terbakar seperti hair spray, tepernis, atau cat di dekat unit. Ini bisa menyebabkan kebakaran atau memantik api.
• Jangan mengoperasikan AC di tempat-tempat dekat atau sekitar gas yang mudah terbakar. Gas yang terpancar bisa terkumpul di sekitar unit dan menyebabkan ledakan.
• Jangan mengoperasikan AC Anda di ruang basah seperti kamar mandi atau ruang cuci. Banyak terpapar pada air bisa menyebabkan komponen-komponen listrik mengalami hubungan pendek.
  • Jangan memaparkan badan Anda pada udara dingin secara langsung dalam waktu yang lama.
  • Jangan membiarkan anak-anak bermain-main dengan AC. Anak-anak di sekitar harus selalu diawasi.
• Jika AC digunakan bersama dengan pembakar atau perangkat pemasan lain, sediakan ventilasi secara menyeluruh untuk menghindari kekurangan oksigen.
• Pada lingkungan tertentu, seperti dapur, ruang server, dll, sangat disarankan menggunakan AC rancangan khusus.

PERINGATAN PEMBERSIHAN DAN PEMELIHARAAN

• Matikan peralatan dan lepas sambung listrik sebelum membersihkan. Kegagalan melakukan hal ini dapat menyebabkan tersengat listrik.
  • Jangan membersihkan AC dengan jumlah air berlebih.
• Jangan jangan membersihkan AC dengan agen pembersih yang mudah terbakar. Agen pembersih terbakar menyebabkan kebarakaran atau perubahan bentuk.

• Matikan AC dan lepas sambungan listrik jika Anda tidak akan menggunakannya dalam waktu yang lama.
• Matikan dan lepas colokan selama terjadi badai.
• Pastikan air yang mengembun kering tidak mengganggu produk.
  • Jangan mengoperasikan AC dengan tangan basah. Ini bisa menyebabkan tersengat listrik.
  • Jangan menggunakan peralatan untuk tujuan lain selain tujuan yang ditentukan.
  • Jangan menaiki atau meletakkan benda di atas unit luar ruangan.
• Jangan membiarkan AC beroperasi dalam waktu lama dengan pintu atau jendela terbuka, atau jika kelembapan sangat tinggi.
• Untuk mengetahui cara memasang peralatan di dudukannya, silakan lihat “PANDUAN PEMASANGAN” untuk lebih rinci di “Pemasangan Unit Dalam Ruangan” dan bagian “Pemasangan unit luar ruangan”.

Catatan Tentang Gas Terfluorinasi

1. Unit AC ini berisi gas-gas rumah kaca terfluorinasi. Untuk mengetahui informasi spesifik tentang jenis dan jumlahnya, silakan lihat pada label terkait pada unit itu sendiri atau di “Pedoman Pemilik – Produk Fiche” di kemasan unit luar ruangan. (Hanya untuk produk Uni Eropa).
2. Pemasangan, servis, pemeliharaan, dan perbaikan unit ini harus dilakukan oleh teknisi bersertifikat.
3. Pelepasan pemasangan dan daur ulang produk harus dilakukan oleh teknisi bersertifikat.
4. Untuk peralatan yang berisi gas-gas rumah kaca terfluorinasi dalam jumlah setara 5 ton CO _2 atau lebih, tetapi kurang dari setara 5 ton CQ, jika sistem memiliki sistem deteksi kebocoran yang terpasang, sistem ini harus diperiksa setidaknya setiap 24 bulan.
5. Ketika unit diperiksa apakah ada kebocoran, sangat dianjurkan untuk melakukan pencatatan semua pemeriksaan dilakukan secara layak.

Bagian-Bagian Unit

"fresh" Ketika fitur Fresh diaktifkan (sebagian unit).

"defrost" Ketika fitur defrost diaktifkan.

"run" Ketika unit menyala.

"timer" Ketika pengaturan timer aktif.

"Ketika fitur Kontrol nirkabel diaktifkan (sebagian unit).

"88" Tampilan suhu, fitur pengoperasian, dan kode eror

Ketika fungsi ECO (sebagian unit) diaktifkan,

"ON" Selama 3 detik ketika

• TIMER ON diatur

•Fitur FRESH, SWING, TURBO, atau SILENCE dinyalakan

"OF" Selama 3 detik ketika

• TIMER OFF diatur

• Fitur FRESH, SWING, TURBO, atau SILENCE dimatikan

" cF " Ketika fitur anti-kedinginan dinyalakan

"df" Ketika defrosting

"SC" Ketika unit melakukan pembersihan mandiri (sebagian unit)

“FP” Ketika fitur pemanasan 8°C dinyalakan (sebagian unit)

Arti Kode Tampilan

CATATAN: Model yang berbeda memiliki panel depan berbeda. Tidak semua indikator yang dijelaskan di bawah ini tersedia di AC yang Anda beli. Mohon periksa jendela tampilan dalam ruangan unit yang Anda beli.

Gambar di panduan ini untuk tujuan penjelasan. Bentuk aktual unit dalam ruangan Anda mungkin sedikit berbeda. Bentuk aktual yang berlaku.

Pedoman cara menggunakan remote infra merah tidak disertakan dalam literatur ini. Tidak semua fungsi tersedia untuk AC, mohon periksa tampilan dalam ruangan dan remote control unit yang Anda beli.

Fitur-Fitur Lain

- Restart Otomatis (sebagian unit)

Jika unit kehilangan daya, unit akan secara otomatis melakukan restart pada pengaturan sebelumnya jika daya telah pulih.

• Anti-jamur (sebagian unit)

Ketika mematikan unit dari mode COOL, AUTO (COOL), atau DRY, AC akan terus beroperasi pada daya sangat rendah untuk mengeringkan air yang mengembun dan mencegah pertumbuhan jamur.

• Kontrol Nirkabel (sebagian unit)

Kontrol nirkabel memungkinkan Anda mengontrol AC menggunakan telepon genggam Anda dan koneksi nirkablel.

Untuk akses perangkat USB, penggantian, pemeliharaan, pengoperasian harus dilakukan oleh staf professional.

• Memori Sudut Louver (sebagian unit)

Ketika Anda mematikan unit, louver akan secara otomatis melanjutkan sudut sebelumnya.

• Deteksi Kebocoran Refrigeran (sebagian unit)

Unit dalam ruangan akan secara otomatis menampilkan "EC" ketika unit mendeteksi kebocoran refrigerant.

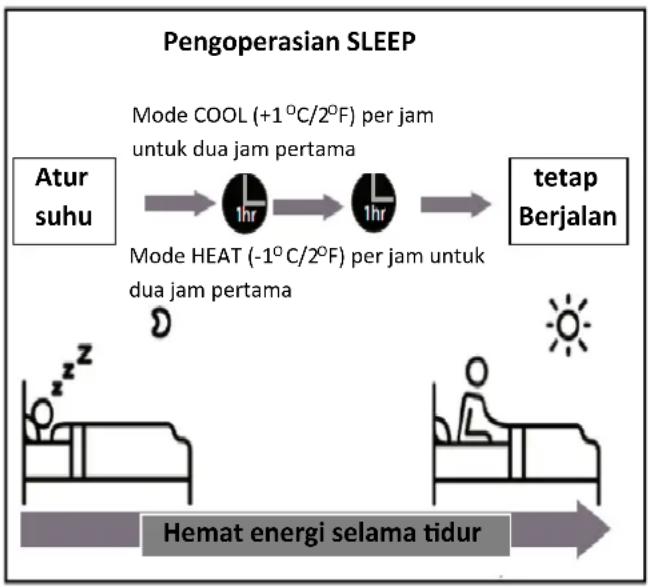

- Pengoperasian Sleep

Fungsi SLEEP digunakan untuk mengurangi penggunaan energy saat Anda tidur (dan tidak membutuhkan pengaturan suhu yang sama agar tetap nyaman). Fungsi ini hanya dapat diaktifkan melalui remote control. Dan fungsi Sleep tidak tersedia pada mode FAN atau DRY.

Tekan tombol SLEEP ketika Anda hendak tidur. Ketika dalam mode COOL, unit akan menambah suhu sebesar 1°C (2°F), dan akan bertambah lagi 1°C (2°F) setelah satu jam berikutnya. Ketika dalam mode HEAT, unit akan mengurangi suhu sebesar 1°C (2°F), dan akan berkurang lagi 1°C (2°F) setelah satu jam berikutnya.

Untuk sebagian unit, fitur sleep akan berhenti setelah 8 jam dan sistem akan terus berjalan dengan situasi terakhir.

Untuk sebagian unit, unit akan mati setelah 7 jam.

Suhu Pengaturan Normal

Jenis kecepatan tetap

	Mode COOL	Mode HEAT	Mode DRY
Suhu Ruang	17°C – 32°C (63°F – 90°F)	0°C – 30°C(32°F – 86°F)	11°C – 32°C (52°F – 90°F)
Suhu Luar Ruangan	18°C – 43°C (64°F – 109°F)	-7°C – 43°C(19°F – 109°F)	11°C – 43°C (52°F –109°F)
	-7°C – 43°C (19°F – 109°F)(untuk model dengan sistem pendinginansuhu rendah)		18°C – 43°C (52°F –109°F)
	18°C – 52°C (64°F – 126°F)(untuk model khusus tropis)		18°C – 52°C (64°F –126°F)(untuk model khusus tropis)

CATATAN: Kelembapan relatif ruangan kurang dari 8%. Jika AC beroperasi melebihi angka ini, permukaan AC mungkin memancing kelembapan. Mohon atur louver aliran vertikal pada sudut maksimalnya (vertikal ke lantai), dan atur mode kipas HIGH.

Untuk lebih memaksimalkan kinerja unit Anda, lakukan hal-hal berikut ini:

• Usahakan pintu dan jendela tetap tertutup.
• Batasi penggunaan energi menggunakan fungsi TIMER ON dan TIMER OFF.
  • Jangan menutupi inlet dan outlet udara.
• Secara teratur lakukan inspeksi dan bersihkan filter udara.

• Pengaturan Sudut Aliran Udara

Pengaturan sudut vertical aliran udara

Ketika unit menyala, gunakan tombol SWING/DIRECT di remote control untuk mengatur arah (sudut vertikal) aliran udara. Mohon lihat Panduan Remote Control untuk mengetahui rinciannya.

CATATAN UNTUK SUDUT LOUVER

Ketika menggunakan mode COOL atau DRY, jangan mengatur sudut louver terlalu vertical dalam waktu yang lama. Ini dapat menyebabkan air menguap di bilah louver, yang akan menetes di lantai atau perabotan. Ketika menggunakan mode COOL atau DRY, pengaturan louver pada sudut yang terlalu vertikal dapat mengurangi kinerja unit karena terbatasnya aliran udara.

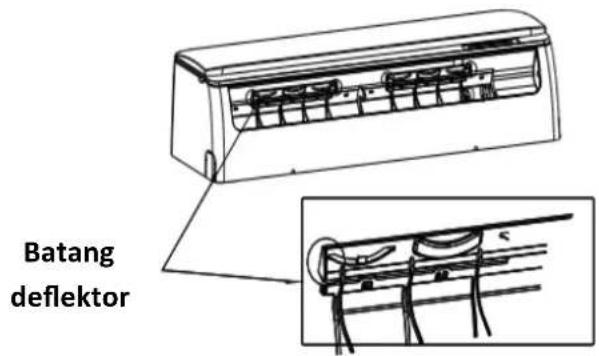

Pengaturan sudut horizontal aliran udara

Sudut horizontal aliran udara harus diatur secara manual. Pegang batang deflektor (lihat Gambar B) dan secara manual sesuaikan pada arah yang Anda sukai. Pada sebagian unit, sudut horizontal aliran udara dapat diatur dengan remote control. Mohon lihat Panduan Remote Control.

Pengoperasian Manual (Tanpa remote) PERHATIAN

Tombol manual ini ditujukan untuk tujuan pengetesan dan pengoperasian dalam keadaan darurat saja. Mohon jangan menggunakan fungsi ini kecuali jika remote control hilang dan benar-benar sangat diperlukan. Untuk mengembalikan ke pengoperasian reguler, gunakan remote control untuk mengaktifkan unit. Unit harus dimatikan sebelum pengoperasian secara manual.

Mengoperasikan unit secara manual:

1. Buka panel depan unit dalam ruangan.
2. Temukan lokasi tombol MANUAL CONTROL di sisi kanan unit.
3. Tekan tombol MANUAL CONTROL sekali untuk mengaktifkan mode FORCED AUTO.
4. Tekan tombol MANUAL CONTROL lagi untuk mengaktifkan mode COOLING FORCED.
5. Tekan tombol MANUAL CONTROL ketiga kali untuk mematikan unit.
6. Tutup panel depan.

CATATAN: jangan menggerakkan louver dengan tangan. Ini akan menyebabkan louver menjadi tidak sinkron. Jika ini terjadi, matika unit dan lepaskan steker selama beberapa detik, kemudian restart unit. Ini akan mereset louver.

Gambar A

PERHATIAN

Jangan memasukkan jari Anda ke dalam atau di dekat blower atau sisi pengisap unit. Kipas kecepatan tinggi di dalam unit bisa menyebabkan cedera.

Gambar B

Membersihkan Unit dalam Ruangan Anda

SEBELUM MEMBERSIHKAN ATAU MELAKUKAN PEMELIHARAAN

SELALU MATIKAN SISTEM AC ANDA DAN LEPASKAN SAMBUNGAN CATU DAYANYA SEBELUM MEMBERSIHKAN DAN MELAKUKAN PEMELIHARAAN.

PERHATIAN

Hanya gunakan, kain kering untuk mengelap unit hingga bersih. Jika unit sangat kotor, Anda dapat menggunakan kain yang dicelupkan ke dalam larutan sabun dengan air hangat untuk mengusap unit sampai bersih.

• Jangan menggunakan bahan kimia atau kain yang mengandung bahan kimia untuk membersihkan unit.
• Jangan menggunakan benzene, thinner cat, bubuk pengilap, atau pelarut lain untuk membersihkan unit. Bahan-bahan tersebut bisa menyebabkan permukaan plastik retak atau berubah bentuk.
• Jangan menggunakan air panas lebih dari 40°C (104°F) untuk membersihkan panel depan. Ini dapat mengakibatkan panel berubah bentuk atau warnanya menjadi kusam.

Membersihkan Filter Udara Anda

AC yang tersumbat dapat mengurangi efisiensi pendinginan unit Anda, dan juga dapat buruk bagi kesehatan Anda. Pastikan membersihkan filter sekali setiap dua minggu.

1. Angkat panel depan unit dalam ruangan.

2. Pertama-tama tekan ujung filter untuk mengendurkan pengait, angkat, kemudian tarik ke arah Anda.

3. Sekarang tarik filter.

4. Jika filter memiliki filter penyegar udara kecil, lepaskan klipnya dari filter yang lebih besar. Bersihkan filter penyegar udara ini vakum ukuran kecil.

5. Bersihkan filter udara besar dengan air hangat yang dicampur sabun. Pastikan menggunakan detergen ringan.

6. Bilas filter dengan air bersih, kemudian guncang-guncangkan untuk membersihkan kelebihan air.

7. Keringkan di tempat yang sejuk dan kering, dan jangan memaparkan pada cahaya matahari langsung.

8. Ketika kering, pasang kembali klip filter penyegar udara ke filter yang lebih besar, kemudian pasang kembali ke unit dalam ruangan.
9. Tutup panel depan unit dalam ruangan.

Jangan menyentuh filter penyegar (plasma) udara selama setidaknya 10 menit setelah mematikan unit.

PERHATIAN

• Sebelum mengganti filter atau membersihkan, matikan unit dan lepas sambungan catu dayanya.
• Ketika melepas filter, jangan menyentuh bagian-bagian logam di dalam unit. Tepi logam tajam dapat menggores.
• Jangan menggunakan air untuk membersihkan bagian dalam unit dalam ruangan. Ini dapat merusak penyekat dan menyebabkan sengatan listrik.
• Jangan mengeringkan filter di bawah sinar matahari langsung. Ini dapat mengerutkan filter.

Pengingat (Reminder) Filter Udara (Opsional)

Pengingat Pembersih Filter Udara

Setelah 240 jam peggunaan, jendela tampilan di unit dalam ruangan akan menampilkan "CL" berkedip. Ini adalah pengingat untuk membersihkan filter Anda. Setelah 15 detik, unit akan kembali ke tampilan sebelumnya.

Untuk mereset pengingat, tekan tombol LED di remote control Anda 4 kali, atau tekan tombol MANUAL CONTROL 3 kali. Jika Anda tidak mereset pengingat, indikator "CL" akan berkedip lagi ketika Anda melakukan restart pada unit.

Pengingat Penggantian Filter Udara

Setelah 2.880 jam penggunaan, jendela tampilan di unit dalam ruangan akan menampilkan “nF” berkedip. Ini pengingat untuk mengganti filter Anda. Setelah 15 detik, unit akan kembali ke tampilan sebelumnya.

Untuk mereset pengingat, tekan tombol LED di remote control Anda 4 kali, atau tekan tombol MANUAL CONTROL 3 kali. Jika Anda tidak mereset pengingat, indikator "CL" akan berkedip lagi ketika Anda melakukan restart pada unit.

PERHATIAN

- Setiap pemeliharaan dan pembersihan unit dalam ruangan harus dilakukan

Pemeliharaan Jangka Panjang karena Tidak Digunakan

Jika Anda berencana tidak menggunakan AC Anda dalam jangka panjang, lakukan hal-hal berikut ini:

Bersihkan semua filter

Nyalakan fungsi FAN sampai unit kering seluruhnya

Lepas baterai dari remote control

Pemeliharaan – Inspeksi Pra-Musim

Setelah waktu yang lama tidak digunakan, atau sebelum waktu akan sering digunakan, lakukan hal-hal berikut ini:

Bersihkan semua filter

Pastikan tidak ada yang menutupi inlet dan outet udara

oleh dealer resmi atau penyedia jasa berlisensi.

- Setiap perbaikan harus dilakukan oleh dealer resmi atau penyedia jasa berlisensi

TINDAKAN PENCEGAHAN UNTUK KESELAMATAN

Jika salah satu kondisi di bawah ini terjadi, matikan unit Anda segera!

• Kabel listrik rusak atau panas secara tidak normal
- Anda mencium sesuatu yang terbakar
- Unit mengeluarkan suara keras dan tidak normal
• Air atau benda lain masuk atau menjatuhi unit

JANGAN MENCOBA MEMPERBAIKI SENDIRI! HUBUNGI PENYEDIA JASA RESMI SEGERA!

Masalah-masalah Umum

Masalah	Kemungkinan Penyebab
Unit tidak menyala ketika tombol ON/OFF ditekan	Unit memiliki fitur perlindungan 3 menit yang mencegah unit mengalamai kelebihan muatan. Unit tidak dapat di-restart dalan tiga menit setelah dimatikan.
Unit berubah dari mode COOL/HEAT ke mode FAN	Unit mungkin mengubah pengaturannya untuk mencegah beku terbentuk pada unit. Saat suhu naik, unit akan mulai beroperasi lagi pada mode yang dipilih sebelumnya.
	Suhu yang telah diatur telah tercapai, pada titik ketika unit mematikan kompresor. Unit akan melanjutkan beroperasi ketika suhu berfluktuasi lagi.
Unit dalam ruangan mengeluarkan kabut putih	Di daerah lembap, perbedaan besar suhu antara udara ruangan dan udara yang disejukkan dapat menyebabkan kabut putih.
Unit dalam ruangan maupun unit luar ruangan mengeluarkan kabut putih	Ketika unit melakukan restart dalan mode HEAT setelah pembersihan beku (frost), kabut putih mungkin keluar karena lembap yang dihasilkan dari proses pembersihan beku (defrosting)
Unit dalam ruangan mengeluarkan suara berisik	Mungkin terdengan suara udara yang berhamburan ketika louver mereset posisinya
	Mungkin terdengar suara berderit setelah menjalankan unit pada mode HEAT karena pemuaian dan penyusutan bagian-bagian plastik pada unit
Unit dalam ruangan maupun unit luar ruangan mengeluarkan suara bising	Suara mendesis selama pengoperasian: Ini normal dan disebabkan oleh gas refrigeran yang mengalir melalui unit dalam ruangan maupun unit luar ruangan.
	Suara mendesis rendah ketika sistem mulai menyala, baru saja berhenti bekerja, atau mengalami defrosting: Bunyi bising ini normal dan disebabkan oleh gas refrigeran yang berhenti atau berubah arah.
	Bunyi berderit: pemuaian dan penyusutan bagian-bagian logam dan plastik secara normal yang disebabkan oleh perubahan suhu selama operasi yang dapat menghasilkan suara berderit.
Unit luar ruangan mengeluarkan suara bising	Unit akan menghasilkan suara berbeda berdasar mode operasi yang sedang aktif.
Keluar debu dari unit dalam ruangan atau unit luar ruangan	Debu mungkin terkumpul di dalam unit selama tidak digunakan dalam jangka waktu yang lama, yang akan terhembus ketika unit dinyalakan. Ini dapat diatasi dengan menutup unit selama tidak aktif dala jangka waktu yang lama.
Unit mengeluarkan bau tidak enak	Unit mungkin menyerap bau dari lingkungan (seperti mebel, masakan, asap rokok, dll.) yang akan dihembuskan selama pengorasian.
	Filter unit telah berjamur dan harus dibersihkan.
Kipas unit luar ruangan tidak beroperasi	Selama pengoperasian, kecepatan kipas dikontrol untuk mengoptimalkan pengoperasian produk.
Operasi tidak teratur, tidak terduga, atau unit tidak responsif	Gangguan dari tower telepon genggam dan booster remote bisa menyebabkan unit mengalami kegagalan fungsi:Dalam hal ini, cobalah hal-hal berikut ini:Lepas sambungan listrik, kemudian sambungkan lagiTekan tombol ON/OFF di remote control untuk operasi restart
CATATAN: Jika masalah berlanjut, hubungi dealer setempat atau pusat layanan konsumen terdekat. Beri mereka penjelasan rinci tentang kegagalan fungsi unit serta beri tahu nomor model unit Anda.

Mengatasi Masalah

Ketika terjadi masalah, mohon periksa poin-poin berikut ini sebelum menghubungi perusahaan perbaikan.

Masalah	Kemungkinan penyebab	Solusi
Kinerja pendinginan buruk	Pengaturan suhu mungkin lebih tinggi dibandingkan suhu ruangan lingkungan	Turunkan pengaturan suhu
	Exchanger panas pada unit dalam ruangan dan luar ruangan kotor	Bersihkan exchanger panas yang tekena kotoran
	Filter udara kotor	Lepas filter dan bersihkan sesuai dengan petunjuk
	Salah satu dari inlet atau outlet udara terhalang	Matikan unit, bersihkan penghalang dan nyalakan kembali.
	Pintu dan jendela terbuka	Pastikan semua pintu dan jendela tertutup saat mengoperasikan unit
	Panas berlebih diakibatkan sinar matahari	Tutup jendela dan gorden selama saat panas menyengat atau matahari bersinar cerah
	Terlalu banyak sumber panas di dalam ruangan (orang, komputer, eletronik, dll.)	Kurangi jumlah sumber panas
	Refrigeran rendah (sedikit) akibat bocor atau penggunaan dalam waktu lama	Periksa apakah ada kebocoran, sil ulang jika perlu dan isi lagi refrigeran.
	Fungsi SILENCE diaktifkan	Fungsi SILENCE dapat menurunkan kinerja produk karena mengurangi frekuensi operasi. Matikan fungsi SILENCE.
Unit tidak bekerja	Daya gagal	Tunggu daya pulih kembali
	Unit dimatikan	Nyalakan unit
	Sekering terbakar	Ganti sekering
	Baterai remote control	Ganti baterai
	Perlindungan 3 menit unit diaktifkan	Tunggu tiga menit setelah merestart unit
	Time diaktifkan	Matikan timer
Unit sering mati dan mati	Terlalu banyak atau terlalu sedikit refrigeran di dalam sistem	Periksa kebocoran dan isikah lagi refrigeran pada sistem
	Gas yang tidak terkompresi atau lembap telah memasuki sistem	Kosongkan dan isi lagi refrigeran ke dalam sistem
	Kompresor rusak	Ganti kompresor
	Tegangan terlalu tinggi atau terlalu rendah	Pasang manostat untuk mengatur tegangan
Kinerja pemanasan buruk	Suhu luar ruangan sangat rendah	Gunakan perangkat pemanas tambahan
	Udara dingin masuk melalui pintu atau jendela	Pastikan semua pintu dan jendela tertutup selama digunakan
	Refrigeran rendah (sedikit) akibat bocor atau penggunaan dalam waktu lama	Periksa apakah ada kebocoran, sil ulang jika perlu dan isi lagi refrigeran.
Lampu indikator terus berkedip	Operasi unit mungkin berhenti atau terus berjalan dengan baik. Jika lampu indikator terus berkedip atau kode eror muncul, tunggu sekitar 10 menit. Masalah mungkin terselesaikan sendiri.Jika tidak, lepas sambungan daya, kemudian sambungkan lagi.Nyalakan unit.Jika masalah berlanjut, lepas sambungan listrik dan hubungi pusat layanan konsumen terdekat.
Kode eror muncul di tampilan jendela unit dalam ruangan:• E0, E1, E2 ...• P1, P2, P3 ...• F1, F2, F3 ...

CATATAN: Jika masalah berlanjut setelah melakukan pemeriksaan dan diagnosis di atas, matikan unit Anda segera dan hubungi pusat layanan resmi.

Desain dan spesifikasi bisa berubah tanpa pemberitahuan sebelumnya untuk peningkatan produk. Tanyakan kepada agen penjualan atau pabrik untuk mengetahui rinciannya. Setiap pembaruan pada panduan akan diunggah ke website layanan, mohon periksa versi terbaru.

Tipe/Type	Indoor unit	BSFSA 050 B	SFSA 090 BSF	SA 120
	Outdoor unit	BSFSA 051 B	SFSA 091 BSF	SA 121
Tipe Iklim/Climate Mode		T1 T1 T1
Kapasitas Pendingin/Cooling capacity(W) / Kapasitas Pemanas/Heating capacity(W)		1525 / - 276	9 / - 3523 / -
Kapasitas Pendingin/Cooling capacity(Btu/Hr) / Kapasitas Pemanas/Heating capacity(Btu/Hr)		5203 / - 944	8 / - 12019 / -
EER (Btu/hw)		14.54 13.23	11.03
Star Level		4 4 4
Volume aliran udara / Air Flow volume(m3/h)		380 520 551
Tegangan/Frekuensi / Power Supply form(V/Hz/Ph)		220-240V~ / 50Hz / 1Ph	220-240V~ / 50Hz / 1Ph	220-240V~ / 50Hz / 1Ph
Input daya / PowerInput(W)	Pendingin/Cooling /Pemanas Heating 358	/ - 711 / - 1090	/ -
Arus / Current(A)	Pendingin/Cooling /Pemanas Heating 1.63	/ - 3.23 / - 4.95	/ -
Refrigeran/Refrigerant / Jumlah Gas/Total gas quantity(g)		R32 / 320 R32	2 / 500 R32 / 450
Suara Kebisingan / Noise Sound Pressure(dB)	Indoor unit	35 39	40
	Outdoor unit	49	54	53
Indoor	Ukuran /Size of shape(WxDxH)(mm)	715x194x285	805x194x285	805x194x285
	Berat Bersih /Net weight(Kg)	8	8.5	9
Outdoor	Ukuran /Size of shape(WxDxH)(mm)	681x285x434	681x285x434	770x300x555
	Berat Bersih /Net weight(Kg)	18.5	28	28
Diameter penghubung Pipa / Diameter of connecting pipe(mm)	Tabung Cair /Liquid tube	Φ6.35(1/4")	Φ6.35(1/4")	Φ6.35(1/4")
	Tabung Uap /Vapor tube	Φ9.52(3/8")	Φ9.52(3/8")	Φ12.7(1/2")

Notes: 1, Specifications are standard values calculated based on rated operating conditions, They will vary in difference work condition.
2, Rated Cooling value is tested under 27/19(In.) 35/24(Out.) condition.
Catatan:
1. Spesifikasi adalah standar yang dihitung berdasarkan kondisi terurukur, dan akan perbedaan dalam kondisi berjalan
2. Pendingin di test dibawah Kondisi 27/19(In.) 35/24(out.)

Produk ini diimport oleh:

Jl. MH. Thamrin Kav 28-30 Jakarta, Indonesia 10350

Telp : 021-2918-9229

Fax.: [phone]

Servis Beko : 0800 -100 - 2356

Produk ini dibuat oleh:

GD MIDEA AIR-CONDITIONING EQUIPMENT CO.,LTD.
