PANDUAN PENGGUNA DCS-6113V D-LINK

Petunjuk Pemasangan Cepat

Indonesia - www.dlink.co.id

Malaysia - www.dlink.com.my

Panduan instalasi ini menyediakan petunjuk dasar untuk menginstal Network Kamera DCS-6112/DCS-6113 pada jaringan Anda. Untuk informasi tambahan mengenai bagaimana cara menggunakan kamera, silakan lihat Panduan Pengguna yang tersedia pada CD termasuk dalam paket ini atau dari situs dukungan D-Link.

Langkah instalasi

1. Verifikasi isi kemasan terhadap daftar di bawah ini.
2. Gambaran Perangkat Keras
3. Instalasi Perangkat Keras
4. Konfigurasi dengan Wizard
5. Mengatur Sudut Pandang
6. Memasang tutup/rumahan

1. Isi Kemasan

° Network Kamera DCS-6112/DCS-6113
° Panduan dan perangkat lunak dalam CD
° Kabel Ethernet CAT5
° Kabel Power / AV
° Adaptor
° Obeng
° Sekrup
° Stiker penjajar
° Panduan Instalasi Cepat
° Ikatan kabel

Jika salah satu item di atas ada yang hilang, harap hubungi penjual.

2. Gambaran Perangkat Keras

Audio I/O dan DI/DO

DC input / Video Output

1: Power + 12V
2: Output digital
3: Input digital
4: Ground
5: Input Audio
6: Ground untuk input audio
7: output audio
8: Ground untuk output audio

1: Ground untuk output Video
2: Video output
3: Ground untuk DC input
4: DC 12V

3. Instalasi Perangkat Keras

Memasang ke langit-langit atau dinding

1. Cari area di langit-langit atau dinding yang mampu mendukung berat kamera.
2. Pasang stiker alignment/penjajar ke langit-langit atau dinding.
   3.Bor dua lubang percontohan, dimana lubang-lubang dari stiker penjajar berada.
3. Masukkan jangkar plastik dipasok ke dalam lubang yang telah dibor, kemudian selaraskan lubang di dasar kamera dengan jangkar plastik.
4. Kamera dapat dipasang dengan kabel disalurkan melalui dinding, langit-langit atau dari samping.
5. Masukkan sekrup yang disediakan melalui lubang. Gunakan obeng untuk mengencangkan secara aman.

Koneksi Umum (tanpa PoE)

Hubungkan kamera jaringan ke switch atau router melalui kabel Ethernet.

Hubungkan kabel power yang tersedia dari kamera ke stopkontak.

Koneksi dengan PoE Switch

Jika menggunakan switch PoE, hubungkan kamera jaringan ke switch melalui kabel Ethernet, yang akan memberikan tenaga dan transmisi data melalui kabel tersebut.

4. Konfigurasi dengan Wizard

Masukkan CD DCS-6112/DCS-6113 ke CD-ROM drive komputer Anda untuk memulai instalasi. Jika fungsi Autorun pada komputer Anda dinonaktifkan, atau jika Launcher D-Link gagal untuk memulai secara otomatis, klik Start> Run. Ketikkan D: \ autorun.exe, dimana D: mewakili huruf drive dari CD-ROM drive Anda.

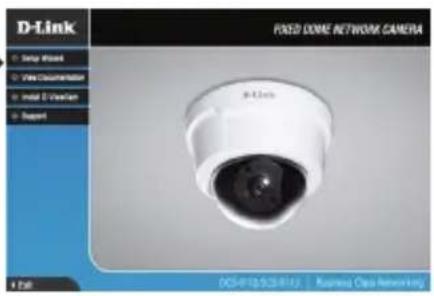

Klik "Setup Wizard" untuk memulai instalasi.

Setelah mengklik "Setup Wizard", jendela berikut akan terbuka.

Klik "Next" untuk melanjutkannya.

Untuk memulai proses instalasi, klik "Next."

Catatan: Penginstalan dapat berlangsung selama beberapa menit untuk menyelesaikan.

Klik pada ikon D-Link Setup Wizard SE yang dibuat di menu Start Windows Anda.

Start > D-Link > Setup Wizard SE

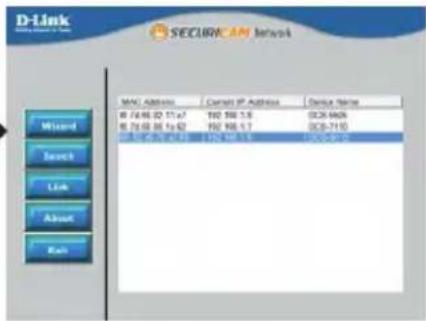

Setup Wizard akan muncul dan menampilkan alamat MAC dan alamat IP dari kamera Anda (s). Jika Anda memiliki sebuah server DHCP pada jaringan Anda, Alamat IP yang valid akan ditampilkan. Jika jaringan Anda tidak menggunakan DHCP server, default IP statis kamera jaringan 192.168.0.20 akan ditampilkan.

Klik tombol Wizard untuk melanjutkan.

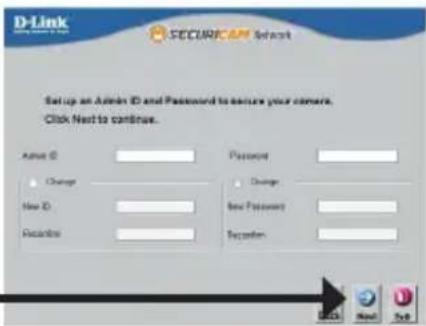

Masukkan ID dan password Admin. Ketika login untuk pertama kalinya, ID Admin bawaan adalah admin dengan password dibiarkan kosong.

Klik Next, untuk melanjutkan ke halaman berikutnya.

Pilih DHCP jika kamera Anda mendapatkan alamat IP secara otomatis ketika boot up. Pilih IP statis jika kamera akan menggunakan alamat IP yang sama setiap kali dimulai.

Klik Next, untuk melanjutkan ke halaman berikutnya.

Luangkan waktu sejenak untuk mengkonfirmasi pengaturan Anda dan klik Restart.

Melihat Kamera melalui Web Browser

Klik pada ikon D-Link Setup Wizard SE yang dibuat di menu Start Windows Anda.

Start > D-Link > Setup Wizard SE

Setup Wizard akan secara otomatis membuka browser web Anda ke alamat IP dari kamera.

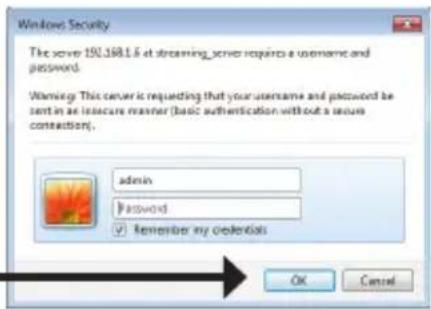

Masukkan admin sebagai username bawaan dan password biarkan kosong. Klik OK untuk melanjutkan.

Bagian ini menampilkan video langsung dari kamera Anda. Anda dapat memilih profil video dan melihat atau mengoperasikan kamera. Untuk informasi tambahan tentang konfigurasi web, silakan merujuk ke panduan pengguna yang disertakan pada CD-ROM atau melalui situs D-Link.

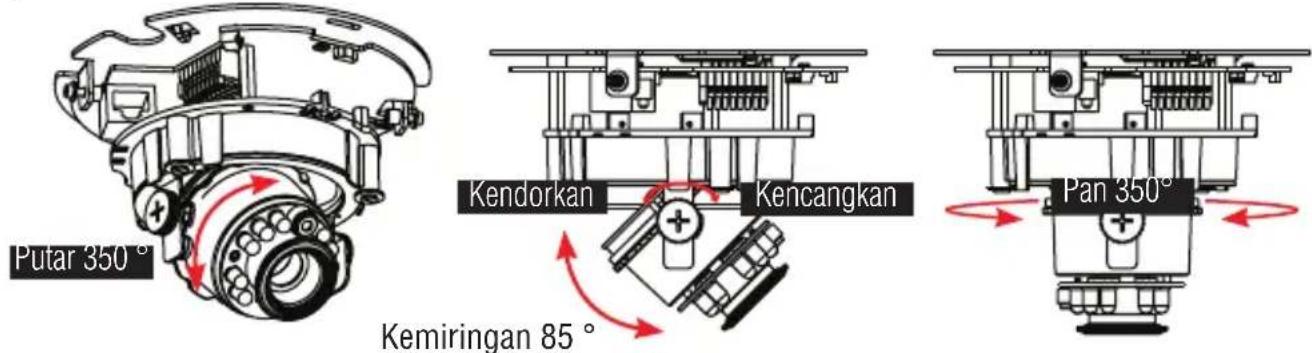

Kendurkan sekrup putar dan atur modul lensa ke kiri dan kanan sampai posisi yang diinginkan tercapai, kencangkan sekrup putar kembali setelah selesai. Kendurkan sekrup kemiringan pada kedua sisi kamera, dan atur modul lensa ke atas dan ke bawah sampai posisi yang diinginkan tercapai; kencangkan sekrup kemiringan setelah selesai. Kendurkan sekrup penyesuaian gambar dan putar lensa untuk menyesuaikan gambar kamera sampai orientasi yang diinginkan tercapai, kencangkan sekrup penyesuaian gambar setelah selesai.

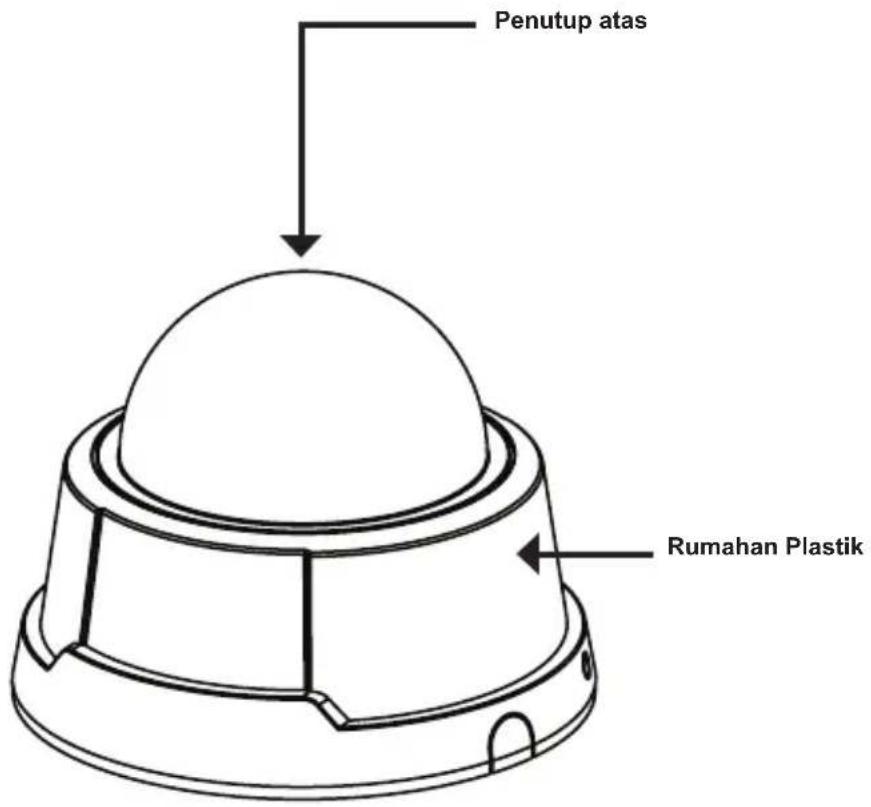

6. Memasang tutup/rumahan

1. Sejajarkan bagian dalam dari penutup hitam dengan tekukan di kedua sisi lensa, perbaiki Cover hitam.
2. Jika Anda memilih untuk mengalihkan kabel melalui langit-langit atau dinding, aturlah kabel dengan rapi melalui lubang kabel. Jika Anda memilih untuk mengalihkan kabel dari samping, lepaskan pelat A.
3. Pasang penutup kubah pada kamera seperti arah yang ditunjukkan di bawah ini. Dengan desain mekanisme "idiot-proof", penutup kubah tidak dapat melekat jika sudutnya tidak cocok.
   4.Akhirnya, pastikan semua bagian dari kamera sudah terpasang dengan baik.

Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link.

Dukungan Teknis untuk pelanggan:

Dukungan Teknis D-Link melalui telepon:

Tel: [phone]

Dukungan Teknis D-Link melalui Internet:

Email : [e-mail]

Website : http://support.dlink.co.id

D-Link®

Ver.1.00(DI)

2011/07/11

625015410G
