Tipo de producto	Cámara de red para exteriores
Modelo	DCS-6113V
Resolución	2 Megapíxeles (1920 x 1080)
Compresión	H.265, H.264, MJPEG
Visión nocturna	Hasta 30 metros con LED IR
Lente	Motorizada, 2,7-13,5 mm varifocal
Campo de visión	108° (Ancho) a 34° (Tele)
Alimentación	PoE (802.3af) o adaptador de 12 V CC
Consumo de energía	Máx. 6,5 W
Dimensiones (An x Al x Pr)	125 x 67 x 55 mm
Peso	320 g
Resistencia a la intemperie	IP66
Temperatura de funcionamiento	-20 °C a 50 °C
Analítica de video	Detección de movimiento, alarma de manipulación
Audio	Micrófono incorporado, entrada/salida de audio
Almacenamiento	Ranura para tarjeta MicroSD (hasta 128 GB), NAS, nube
Red	Ethernet 10/100, Wi-Fi no disponible
Protocolos	IPv4, IPv6, TCP/IP, UDP, HTTP, HTTPS, RTSP, ONVIF
Montaje	Montaje en pared, techo o poste
Mantenimiento	Limpie la lente con un paño suave y seco; revise los cables periódicamente
Seguridad	Use PoE o fuente de alimentación certificada; resistente al agua pero no sumergible
Piezas de repuesto	Kit de montaje, adaptador de corriente, reemplazo de lente (servicio autorizado)
Información general	Serie IQ protect, compatible con NVR de D-Link

Preguntas frecuentes - DCS-6113V D-LINK

¿Cómo conecto la cámara a mi red?

Conéctela mediante un conmutador o inyector PoE. Use un cable Ethernet estándar a la cámara y configúrela con el asistente de configuración de D-Link o la interfaz web.

¿Puedo usar Wi-Fi con esta cámara?

No, la DCS-6113V es una cámara solo cableada. Requiere una conexión Ethernet tanto para datos como para alimentación (PoE).

¿Cuál es la resolución máxima?

La cámara admite hasta 1920x1080 a 30 fps en compresión H.265 o H.264.

¿Hasta qué distancia ve la visión nocturna infrarroja?

Los LED IR integrados proporcionan visibilidad de hasta 30 metros en oscuridad total.

¿La cámara es resistente a la intemperie?

Sí, tiene clasificación IP66, lo que significa que es hermética al polvo y está protegida contra lluvia intensa. Es adecuada para uso en exteriores.

¿Qué tipo de lente tiene?

Cuenta con una lente varifocal motorizada (2,7-13,5 mm) que permite el ajuste remoto del zoom y el enfoque a través de la interfaz web.

¿Puedo grabar localmente?

Sí, inserte una tarjeta MicroSD (máx. 128 GB) para grabación en el borde. Alternativamente, use un NVR o almacenamiento en la nube de D-Link.

¿Cómo restablezco la cámara a los valores de fábrica?

Mantenga presionado el botón de reinicio (ubicado en el cable o en el cuerpo de la cámara) durante unos 10 segundos hasta que el LED de estado parpadee.

¿Es compatible con ONVIF?

Sí, es compatible con ONVIF Profile S, lo que permite la integración con NVR y software de terceros.

¿Qué opciones de fuente de alimentación están disponibles?

La cámara se puede alimentar mediante PoE (802.3af) o un adaptador de 12 V CC opcional (no incluido). Se recomienda PoE por simplicidad.

MANUAL DE USUARIO DCS-6113V D-LINK

Guía de Instalación Rápida

Guía de Instalación Rápida DCS-6112/DCS-6113

Esta guía de instalación proporciona instrucciones básicas para la instalación de la cámara DCS-6112/DCS-6113 en su red. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del Usuario que se encuentra disponible en el CD incluido en este paquete o desde el sitio web de soporte de D-Link.

Pasos de Instalación

1. Verificar el contenido con la lista a continuación.
2. Descripción de Hardware
3. Instalación de Hardware
4. Configuración con Asistente
5. Ajustar el Ángulo de Visión
6. Instalar el Domo

1. Contenido del Empaque

° Cámara de Red DCS-6112/DCS-6113
° Manual de Usuario y Software en CD-ROM
° Cable Ethernet CAT 5
° Cable de Energía y AV
° Adaptador de Energía
° Destornillador
° Tornillos
° Adhesivo de Alineamiento
° Guía de Instalación Rápida
° Sujetador de Cable

Si alguno de los ítems no se encuentra, por favor contáctese con su vendedor.

2. Descripción de Hardware

Sensor de Luz

Mide las condiciones de luz y cambia de modo día a noche automáticamente según el estado (Control de LED-IR e ICR apagado/encendido) (Solo DCS-6113)

LEDs Infrarrojos

Los LEDs IR iluminan el campo de visión de la cámara en la noche (Solo DCS-6113)

Mecanismo 3-Axis

Ajusta la imagen de la cámara para lograr la orientación deseada

Ranura para Tarjeta MicroSD

Tarjeta MicroSD local para almacenamiento de imágenes grabadas y de vídeo

Reset

Pulse y mantenga presionado este botón durante 10 segundos para reiniciar la cámara

LED

Indicador de energía y de red

Switch NTSC/PAL

Cambia el formato de video NTSC/PAL

Lente

Lente con enfoque fijo

Ethernet (PoE)

Conector RJ-45 es para Ethernet y también puede ser utilizado para energizar la cámara a través de PoE

Entrada DC

Se conecta al adaptador de corriente de 12V DC para energizar la cámara

Salida de Vídeo

Conector de salida de vídeo para TV/Monitor

Entrada / Salida de Audio

Conectores DI/DO proporcionan una interfaz física para enviar y recibir señales digitales y de una variedad de dispositivos externos.

Audio I/O y DI/DO

1: Energía + 12 V
2: Salida Digital
3: Entrada Digital
4: Tierra
5: Entrada de Audio
6: Tierra de entrada de audio
7: Salida de Audio
8: Tierra de salida de audio

Entrada DC / Salida de Vídeo

1: Tierra de salida de vídeo
2: Salida de vídeo
3: Tierra de entrada DC
4: 12VDC

3. Instalación de Hardware

Montaje en Cielo o Muro

1. Busque un área en el techo o la pared que sea capaz de soportar el peso de la cámara.
2. Coloque el adhesivo de alineación en el techo o pared.
3. Taladre dos orificios guías, donde los agujeros se encuentren alineados con el adhesivo.
4. Inserte los anclajes de plástico suministrados en los agujeros perforados, y alinee los agujeros en la base de la cámara con los anclajes de plástico.
5. La cámara se puede montar con el cable colocado a través del techo, de la pared o de lado.
6. Inserte los tornillos a través de los agujeros. Use un destornillador para apretar y asegurar.

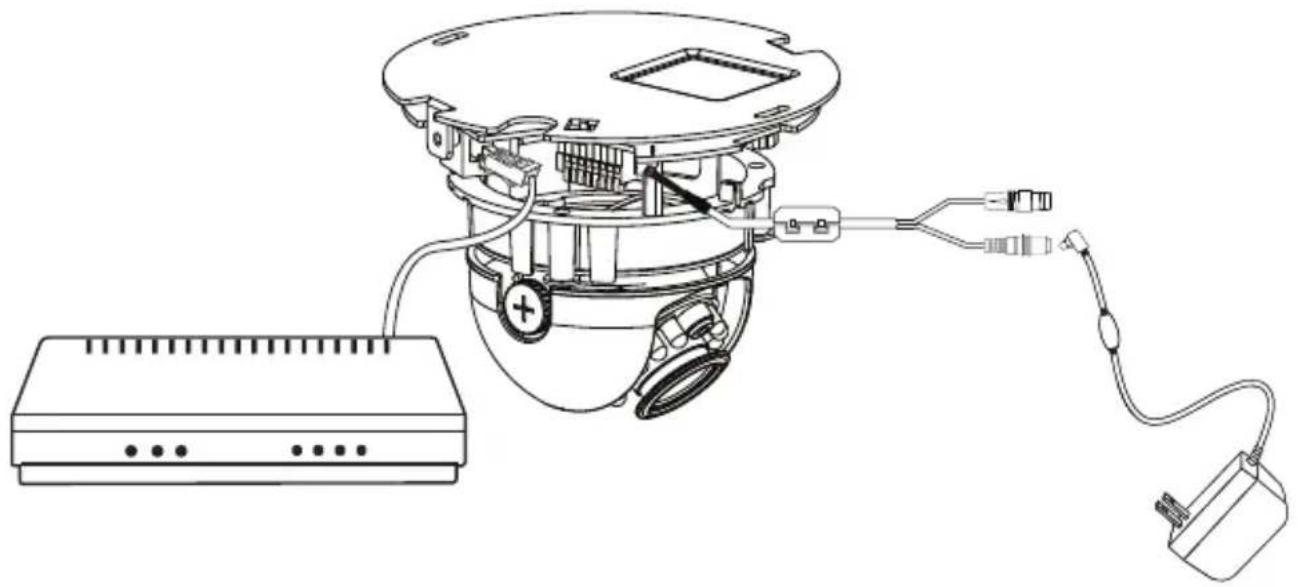

Conecte la cámara a su switch o router mediante un cable Ethernet.

Conecte el cable de energía de la cámara a una toma de corriente.

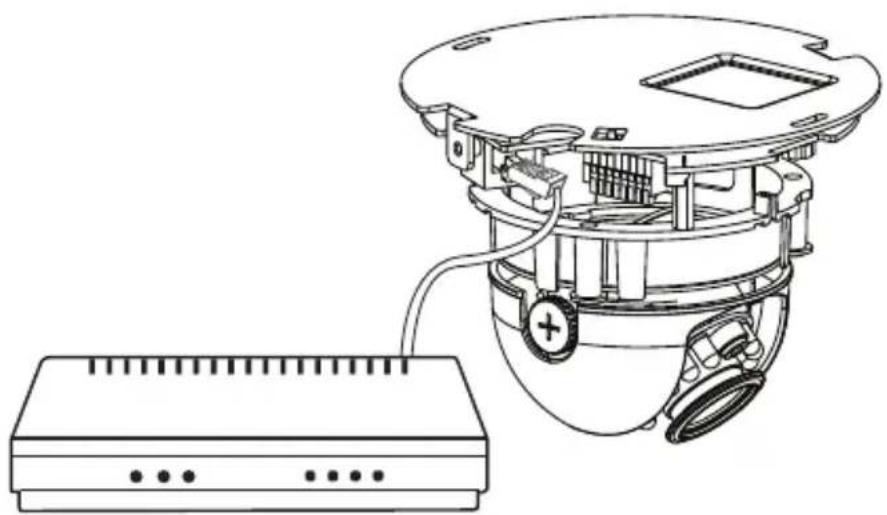

Si utiliza un Switch PoE, conecte la cámara de red a través de cable Ethernet, que proporcionará la energía y transmisión de datos a través de un único cable.

4. Configuración con Asistente

Inserte el CD de DCS-6112/DCS-6113 en el lector de CD-ROM de su computador para comenzar la instalación. Si la función Auto-Ejecutar en su computador está deshabilitada, o si al ejecutar el Programa de D-Link falla al iniciar, haga clic en Inicio>Ejecutar y escriba D:\autorun.exe, donde D: representa la letra de la unidad de

su lector de CD-ROM.

Haga clic en el Asistente de Configuración para comenzar la instalación.

Después de hacer clic en Asistente de Configuración, aparecerá la siguiente ventana.

Haga clic en Siguiente para continuar.

Haga clic en Sí para aceptar el Acuerdo de Licencia.

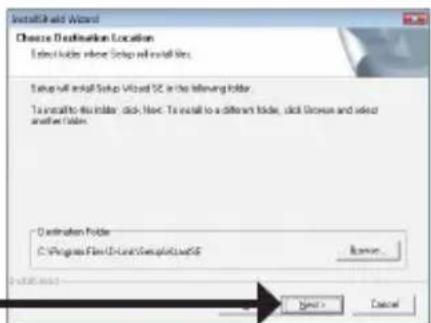

Para comenzar el proceso de instalación, haga clic en Siguiente.

Nota: La instalación podría tomar varios minutos para finalizar.

Haga clic en Finalizar para completar la instalación.

Haga clic en el icono Asistente de Configuración SE D-Link que fue creado en su menú de Inicio de Windows.

Inicio>D-Link> Asistente de Configuración SE

El Asistente para la Instalación aparecerá y mostrará la dirección MAC e IP de su cámara(s). Si usted tiene un servidor DHCP en la red, una Dirección IP válida será mostrada. Si la red no utiliza un servidor DHCP, por defecto la cámara de red mostrará la siguiente dirección IP 192.168.0.20.

Haga clic en el botón Asistente para continuar.

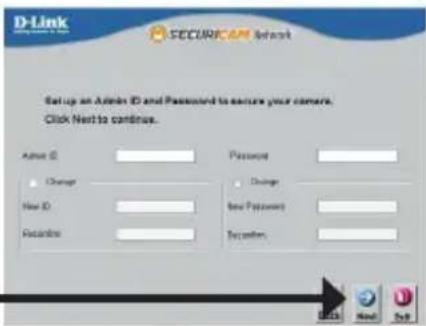

Ingrese el ID de Admin y la contraseña. Cuando ingresa por primera vez, el ID de Admin por defecto es admin y la contraseña debe quedar en blanco.

Haga clic en Siguiente, para avanzar a la siguiente página.

Seleccione DHCP si su cámara obtiene una dirección IP automáticamente cuando se inicia. Seleccione IP estática si la cámara utilizará la misma dirección IP cada vez que se inicie.

Haga clic en Siguiente, para avanzar a la siguiente página.

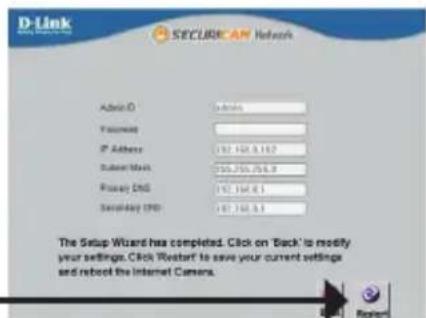

Tome un momento para confirmar la configuración y haga clic en Reiniciar.

Ver Cámara vía Navegador Web

Haga clic en el icono Asistente de Configuración SE D-Link que fue creado en su menú de Inicio de Windows.

Inicio>D-Link>Asistente de Configuración SE

Seleccione la cámara y haga clic en el botón etiquetado como "Link" para acceder a la configuración web.

El Asistente de Configuración automáticamente abrirá su navegador web en la dirección IP de la cámara.

Ingrese admin como nombre de usuario por defecto y la contraseña dejar en blanco. Haga clic en OK para continuar.

En esta sección la cámara muestra vídeo en vivo. Se puede seleccionar el perfil de video y ver o manejar la cámara. Para obtener información adicional acerca de la configuración web, por favor consulte el manual de usuario incluido en el CD-ROM o en el sitio web de D-Link.

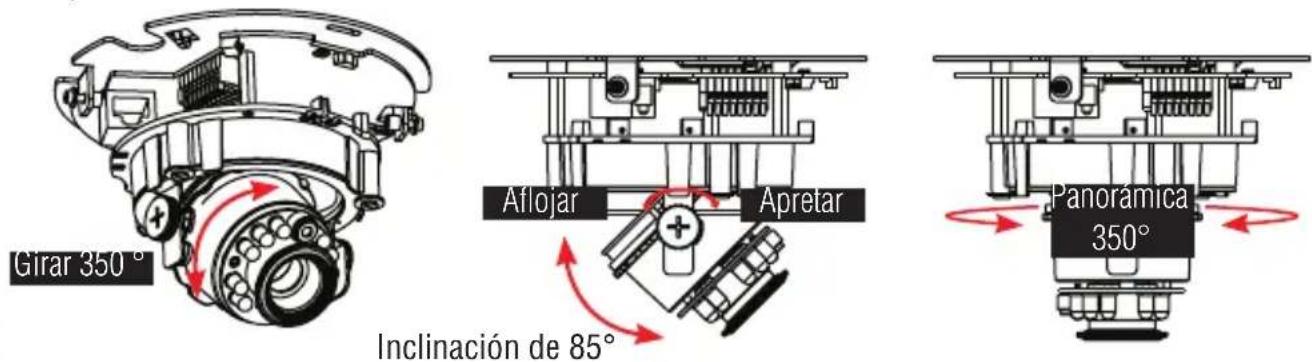

5. Ajustar el Ángulo de Visión

Afloje el tornillo y gire el módulo del lente a la derecha hasta la posición deseada, apriete el tornillo una vez completado. Afloje los tornillos de inclinación en ambos lados de la cámara y gire el módulo del lente hacia arriba y hacia abajo hasta la posición deseada, apriete los tornillos de inclinación una vez completado.

Afloje el tornillo de ajuste de imagen y gire el objetivo de ajustar la imagen de la cámara de red, hasta la orientación deseada, apriete el tornillo de ajuste de la imagen una vez completado.

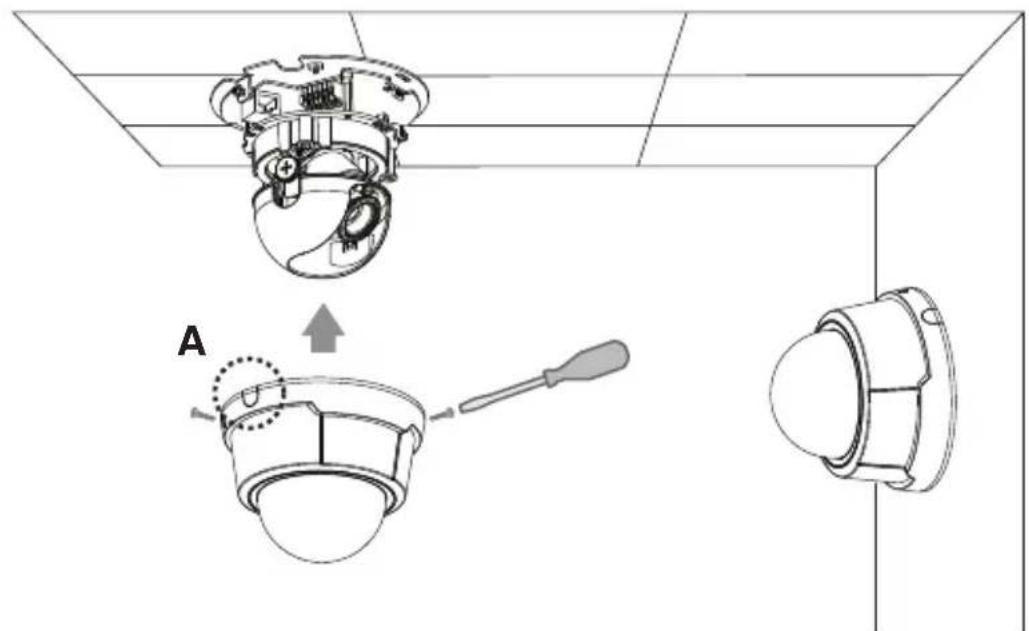

6. Instalar el Domo

1. Alinee el lado interior de la cubierta de color negro con la muesca en ambos lados del lente, fije la cubierta de color negro.
2. Si opta por la energía a través del cable por el techo o la pared, arregle el cable cuidadosamente a través del orificio del cable. Si decide pasar el cable por el lado, retire la placa A.
3. Fije la cubierta del domo a la cámara como la dirección que se muestra a continuación. Con un diseño de mecanismos de fácil uso, la cubierta del domo no se puede conectar si el ángulo no encaja.
4. Por último, asegúrese de que todas las partes de la cámara estén correctamente instaladas.

Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com
