PANDUAN PENGGUNA Supra X (2022) Honda
Dipublikasikan oleh :
Honda Motor Co., Ltd.
Dicetak di Indonesia
ID.XXX.XXXX.2022.XX.22
- Parts catalog ini telah dibuat pertanggal 01 Februari 2022.
- Setelah tanggal ini, mungkin terjadi perubahan pada parts di dalam catalog ini, dan parts tertentu diganti dengan parts lain atau dihapus (tidak dijual lagi).
- Bacalah parts catalog news untuk revisi yang dilakukan setelah 01 Februari 2022.
- Selalu beritahu nomor part sewaktu memesan part.
- Periksa model, tipe, nomor seri, warna, pabrik pembuat, dan ukuran seperlunya sebelum memesan part.
- Perhatikan bahwa ilustrasi (gambar part) dapat berbeda dalam bentuknya dari part sebenarnya. Ilustrasi hanya diberikan untuk membantu anda mencari parts tersebut.
- Sewaktu terjadi modifikasi atau penambahan pada parts catalog ini, maka akan diterbitkan edisi yang direvisi pada waktu yang sesuai, yang memuat nomor revisi yang berurutan pada sampulnya. Kami menganjurkan agar anda mendapatkan revisi-revisi tersebut supaya parts catalog anda tetap mengikuti perkembangan mutakhir setiap waktu. Untuk mengetahui apakah revisi parts catalog telah diterbitkan, hubungi distributor Honda anda.
Tanggal versi penerbitan pertama
10 Januari 2019
Honda Motor Co., Ltd.
DAFTAR ISI
Halaman
- Instruksi penggunaan parts catalog 1
- Cara mencari informasi part 2
- Struktur parts catalog 3
- Jika parts telah direvisi 5
- Singkatan-singkatan yang dipakai di dalam parts catalog .... 5
- Blok part dan pengecekan nomor seri 6
- Model, kode parts catalog dan nomor seri yang berlaku 7
- Tabel warna 8

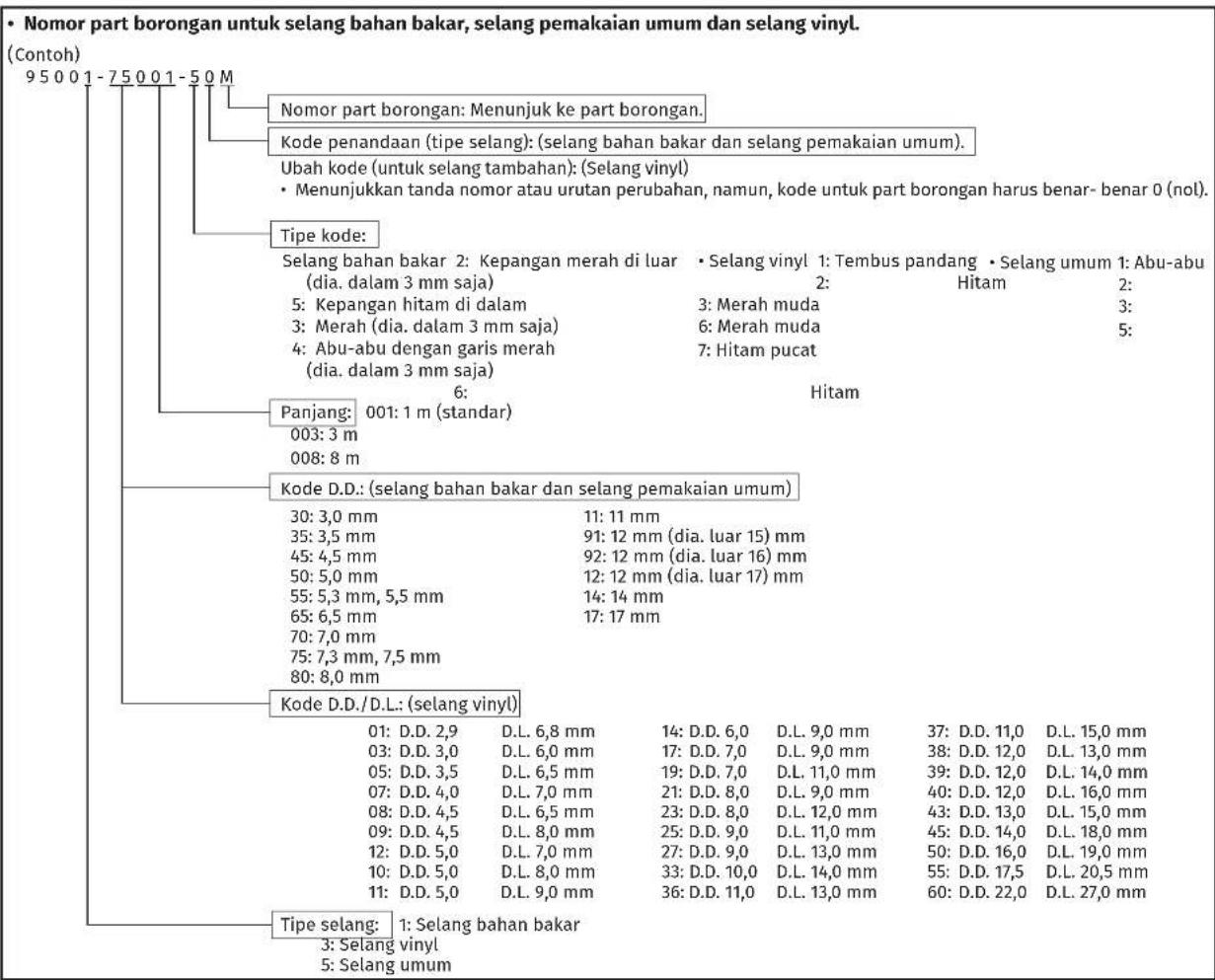

- Selang bahan bakar, selang untuk keperluan umum dan selang vinyl 16
- FLAT RATE SERVICE TIME 20
- Indeks gambar 25
- KELOMPOK MESIN 32
- KELOMPOK RANGKA 54
• INDEKS NOMOR PART....109
• INDEKS NAMA PART 113
1
2
3
4
5
Cara mencari informasi part
Men
arts dengan "Indeks nomor part"
INDEKS NOMOR PART
| Name | Item | Fall | Mean (cm) | Fall | Mean (cm) | Fall | Mean (cm) | Fall |
| 1203-1204-007-01 | 5 | 1 | 18.39(10.68-20.41) | 6 | 5 | 18.39(10.68-20.41) | 6 | 1 |
| 1203-1204-007-02 | 5 | 3 | 23.55(9.42-25.90) | 6 | 5 | 23.55(9.42-25.90) | 6 | 4 |
| 1203-1204-007-03 | 5 | 3 | 23.55(9.42-25.90) | 6 | 5 | 23.55(9.42-25.90) | 6 | 4 |
| 1203-1204-007-04 | 5 | 3 | 23.55(9.42-25.90) | 6 | 5 | 23.55(9.42-25.90) | 6 | 4 |
| 1203-1204-007-05 | 5 | 3 | 23.55(9.42-25.90) | 6 | 5 | 23.55(9.42-25.90) | 6 | 4 |
| 22990 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 | ||
| 1203-1204-007-06 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-07 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-08 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-09 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-10 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-11 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-12 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-13 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-14 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-15 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-16 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-17 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-18 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-19 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-20 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-21 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-22 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-23 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-24 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-25 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-26 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-27 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-28 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-29 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-30 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-31 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-32 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-33 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-34 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-35 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-36 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-37 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-38 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-39 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-40 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-41 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-42 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-43 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-44 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-45 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
| 1203-1204-007-46 | 5 | 1 | 18.34(10.68-20.41) | 6 | 5 | 18.34(10.68-20.41) | 6 | 6 |
Men
arts dengan "Indeks nama part".
INDEKS NAMA PART
| Name of Rs. | Vol. | % | Name of Rs. | Vol. | % |
| [1, 2] | 90°, L=90°, 103° | 75 | 12 | ||
| 90°, L=90°, 103° | 75 | 12 | |||
| L. WAT BEEB... | 10 | 5 | 90°, L=90°, 103° | 75 | 12 |
| L. WAT BEEB... | 27 | 5 | 90°, L=90°, 103° | 75 | 12 |
| L. WAT BEEB... | 27 | 5 | 90°, L=90°, 103° | 75 | 12 |
| L. WAT BEEB... | 32 | 5 | 90°, L=90°, 103° | 75 | 12 |
| L. WAT BEEB... | 32 | 5 | 90°, L=90°, 103° | 75 | 12 |
| L. WAT BEEB... | 32 | 5 | 90°, L=90°, 103° | 75 | 13 |
| [1, 2] | 90°, L=90°, 103° | 75 | 12 | ||
| 90°, L=90°, 103° | 75 | 12 | |||
| WAFM... | 10 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM... | 27 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM... | 27 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM... | 32 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM COWTH... | 32 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM... | 32 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM... | 32 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM... | 32 | 1 | 90°, L=90°, 103° | 75 | 12 |
| [1, 2] | 90°, L=90°, 103° | 75 | 12 | ||
| 90°, L=90°, 103° | 75 | 12 | |||
| WAFM COWTH... | 32 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM COWTH... | 32 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM COWTH... | 32 | 1 | 90°, L=90°, 103° | 75 | 12 |
| [1, 2] | 90°, L=90°, 103° | 75 | 12 | ||
| 90°, L=90°, 103° | 75 | 12 | |||
| WAFM COWTH... | 10 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM COWTH... | 10 | 1 | 90°, L=90°, 103° | 75 | 12 |
| WAFM COWTH... | 10 | 1 | 90°, L=90°, 103° | 75 | 12 |
| [1, 2] | 90°, L=90°, 103° | 75 | 12 | ||
| 90°, L=90°, 103° | 75 | 12 | |||
| WAFM COWTH... | 10 | 1.5 | 90°, L=90°, 103° | 75 | 12 |
| WAFM COWTH... | 10 | 1.5 | 90°, L=90°, 103° | 75 | 12 |
| WAFM COWTH... | 10 | 1.5 | 90°, L=90°, 103° | 75 | 13 |
| WAFM COWTH... | 10 | 1.5 | 90°, L=90°, 103° | 75 | 12 |
| WAFM COWTH... | 10 | 1.5 | 90°, L=90°, 103° | 75 | 12 |
Mencan parts dengan "Indeks gambar"
2
No. Hal.

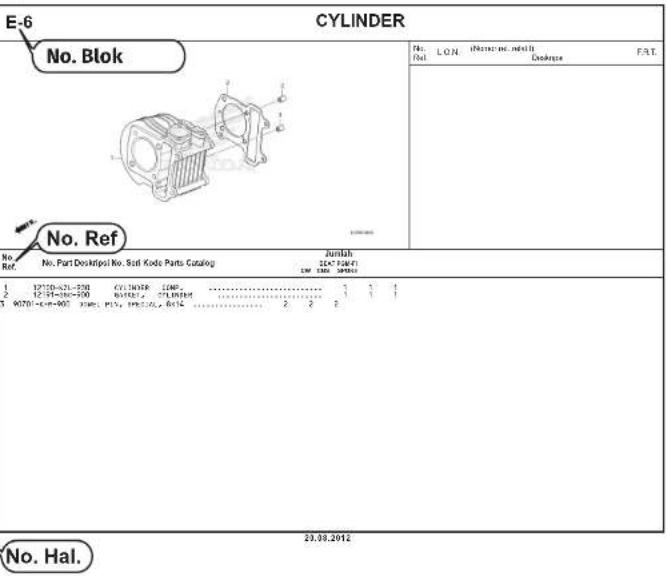

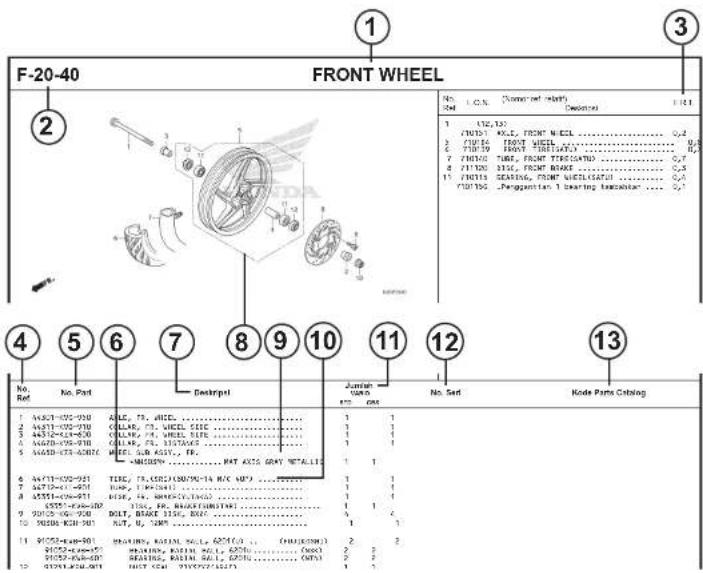

Struktur Parts Catalog
① Nama Blok ② Nomor Blok
③ Bagian yang diservis/Flat Rate Time (F.R.T.)
④ Nomor referensi
- Nomor referensi yang diberikan tanda kurung menunjukkan bahwa ini lanjutan dari halaman sebelumnya.
⑤ Nomor part ⑥ Kode warna Honda
⑦ Deskripsi
⑧ Assembly (Susunan/rakitan)
- Bagian-bagian yang diberikan bingkai dengan garis-garis patah pada gambar terurai tersedia dalam rakitan lengkap. (tersedia pula dalam satuan terpisah).
⑨ Deskripsi warna
10 Catatan
- Catatan ditulis dalam tanda kurung di kolom nama part.
⑪ Jumlah
- Jumlah yang ditulis dalam tanda kurung menunjukkan part pilihan (optional part).
- Jumlah yang ditandai dengan "N" menunjukkan part pilihan yang harus dipilih sebanyak yang diperlukan.
- Jumlah yang diperlukan menunjukkan jumlah part yang dipakai di blok ini.
⑫ Nomor seri
⑬ Kode parts catalog
- Jika kolom kode parts catalog kosong, berarti bahwa part berlaku untuk semua kode.

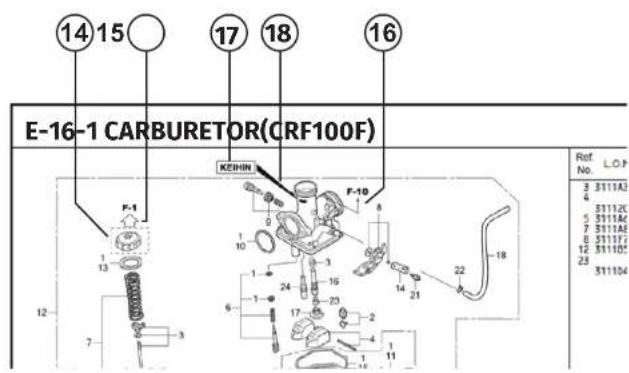

- Part yang dikelilingi dengan garis titik-titik □□□□ dijelaskan pada blok lain.
Panah yang kosong di dalamnya menunjuk ke No. blok untuk part yang dikelilingi dengan garis titik-titik.
- Panah yang padat ← menunjuk ke No. blok dimana part yang bersangkutan terhubung.
Informasi Identifikasi Penggantian Untuk No. Part Yang Ditunjuk
Lokasi Informasi Identifi kasi Penggantian Untuk No. Part Yang Ditunjuk
- Jika tanda panah menunjuk ke 18, part ini tidak sesuai dengan No. Part yang berbeda.
- Pastikan untuk memesan part dari pabrikan yang sama, termasuk komponen part.
- Untuk pemesanan, indikasi No. Part termasuk simbol yang ditampilkan pada bagian yang berlaku pada part yang akan diganti.
Jika parts telah direvisi
Singkatan-singkatan yang dipakai di dalam parts catalog
| No. Ref. | No. Part | Deskripsi | Jumlah | No. Seri | |
| CBR250H STD B | ABS B | ||||
| 1 | 45156-MCE-000 | CLAMPER, R. FR. BRAKE HOSE -- | 1 | 1 | |
| 2 | 45157-MCE-000 | CLAMPER, L. FR. BRAKE HOSE -- | 1 | 1 | |
| 3 | 61100-MCE-000ZA | FENDER COMP., FR. *NH411M*FORCE SILVER METALLIC | 1 | - | 3J,4J |
| 61100-MCE-000ZB | *PB284C*...CANDY PHOENIX BLUE | 1 | - | J,2J | |
| 4 | 61101-MCE-000 | PLATE, FR. FENDER (###)...... | 2 | 2 | 1008000 |
| 61101-MCE-010 | ............ | 2 | 2 | 1008001 | |
| 5 | 61102-MCE-300 | CUSHION, FR. FENDER ...... (BLACK) | 2 | 2 | |
| 61105-MCE-000 | STAY, FR. FENDER MOUNTING ... | 2 | 2 | ||
| 7 | 61107-MR7-000 | COLLAR (6.5) ...... | 4 | 4 | |
| 8 | 96001-06020-00 | BOLT, FLANGE, 6X2D ...... | 4 | 4 | |
Nomor telah dipakai sejak dari model pertama tanpa revisi
Jika diperlihatkan pada sisi kiri, maka berlaku untuk model-model dari No. 1008001 dannomor-nomorberikutnya.
Jika diperlihatkan pada sisi kanan, maka berlaku untuk model-model sampai No. 1008000.
Part yang tercantum dengan "###" pada ujung nama part mempunyai jangka waktu pemasokan terbatas (part tidak dijual).
- "L." atau "R." pada uraian dari sebuah part merupakan singkatan dari sisi kiri (LEFT) atau sisi kanan (RIGHT). Kiri atau kanan ditentukan seakan-akan anda sedang duduk di tempat duduk sepeda motor/skuter.
Singkatan-singkatan sebagai berikut dipakai di dalam parts catalog ini.
| A ...... Ampere | L. ...... Left |
| ABS ...... Anti-lock brake system | L (100L) ... Link (100 Links) |
| A.C...... Alternating current | L.E.D ...... Light emitted diode |
| A.M...... Attaching mark | MM ...... Millimeter |
| ASSY ...... Assembly | MPH ...... Miles per hour |
| C.D.I. ...... Capacitive discharge Ignition | R. ...... Right |
| RR. ...... Rear | |
| COMP. ...... Complete | STD. ...... Standard |
| D.C. ...... Direct current | T (22T) .... Tooth (22 Teeth) |
| EX. ...... Exhaust | TCS ...... Traction control system |
| FR. ...... Front | T.M. ...... Transcript mark |
| G ...... Gram | V ...... Volt |
| HEX. ...... Hexagonal | W ...... Watt |
| IN. ...... Inlet | WL ...... With labelling |
| KPH ...... Kilometers per hour | WOL ...... Without labelling |
Blok part dan pengecekan nomor seri
Blok part
Parts mesin
E-2\~
Parts throttle body
E-23
Parts rangka
F-1\~
No seri yang diperlukan
Nomor seri mesin
Nomor seri Throttle body
Nomor seri rangka

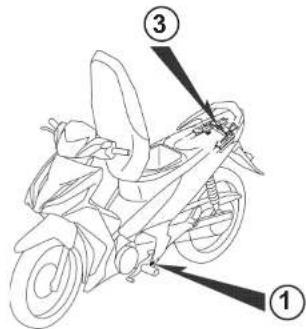

Titik pemeriksaan
①
②
③
Model, kode parts catalog dan nomor seri yang berlaku
Model, kode parts catalog dan nomor seri yang berlaku diberikan didalam parts catalog ini dapat di identifikasi sebagai berikut.
| Model | Kode area | Tipe Tahun | No. Seri Mesin yang berlaku | No. Seri Rangka yang berlaku | No. identifi kasi throttle body yang berlaku | |
| SUPRA X 125 (AFX125SFk) | IN SPOKE 2019 JBN1E00000001~ MH1JBN1**KK000001~KK099999 GQYFA A | |||||
| SUPRA X 125 (AFX125SFn) | IN SPOKE 2022 JBN1E00000001~ MH1JBN1**NK000001~ GQY0C A | |||||
| SUPRA X 125 (AFX125CRFk) | 2IN CW 2019 JBP1E0000001~ MH1JBP1**KK000001~KK099999 GQYFA A | |||||
| SUPRA X 125 (AFX125CRFn) | IN CW 2022 JBP1E0000001~ MH1JBP1**NK000001~ GQY0C A | |||||
* Dari nomor identifikasi karburator/throttle body, hanya bagian yang digaris bawahi di bawah ini yang dipakai untuk registrasi.
GQ YFA A KCア Ⓐ Ⓑ
Tabel warna
- Ketika memesan part berwarna, bacalah tabel di bawah ini dan gunakan nomor part yang terdiri dari nomor part dasar yang bersangkutan yang telah ditambahkan kode warna part.
SUPRA X 125 (AFX125SFk) TIPE SPOKE
| No. | MODEL | AFX125SFK (TIPE SPOKE) | |||||
| WARNA | Valiant redR-383 | Model yang berlaku | No. blok yang berlaku | No. Ref. | |||
| KODE | |||||||
| Nama parts berwarna | No. part dasar | R383 | Model pertama yang berlaku | Model akhir yang berlaku | |||
| 1 COVER COMP., RR. HANDLE 53250-K41-N00 ZA F-7 11 | |||||||
| 2 | COVER SET, L. BODY | 64650-K41-NB0 | ZA | F-23-10 | 7 | ||
| 3 | COVER SET, L. FR. | 64250-K41-NB0 | ZA | F-44 | 4 | ||
| 4 | COVER SET, L. SIDE | 64850-K41-NB0 | ZA | F-23-10 | 9 | ||
| 5 | COVER SET, R. BODY | 64600-K41-NB0 | ZA | F-23-10 | 6 | ||
| 6 | COVER SET, R. FR. | 64200-K41-NB0 | ZA | F-44 | 3 | ||
| 7 | COVER SET, R. SIDE | 64800-K41-NB0 | ZA | F-23-10 | 8 | ||
| 8 | COVER, FR. HANDLE | 53205-K41-N00 | ZA | F-7 | 10 | ||
| 9 | COVER, FR. TOP | 64500-K41-N00 | ZA | F-44 | 9 | ||
| 10 | COVER, MAIN PIPE CENTER | 64325-K41-N00 | ZC | F-44 | 6 | ||
| 11 | COVER, TAIL | 83510-K41-N00 | ZA | F-23-10 | 10 | ||
| 12 | FENDER A, FR. | 61100-K41-N00 | ZC | F-10 | 3 | ||
| 13 | FENDER B, FR. | 61200-KWW-640 | ZD | F-10 | 5 | ||
| 14 | FENDER SET, RR. | 80200-K41-N00 | ZA | F-34 | 4 | ||
| 15 | GUARD, L. PIVOT COVER | 50706-K41-N00 | ZA | F-30 | 6 | ||
| 16 | GUARD, R. PIVOT COVER | 50606-K41-N00 | ZA | F-30 | 2 | ||
| 17 | HUB SUB ASSY., FR. | 44635-K03-N40 | ZA | F-14-20 | 5 | ||
| 18 | HUB SUB ASSY., RR. | 42635-K03-N40 | ZA | F-19-10 | 8 | ||
| 19 | MARK, HONDA | 86101-K41-N00 | ZA | F-50 | 1 | ||
SUPRA X 125 (AFX125SFk) TIPE SPOKE
| No. | MODEL | AFX125SFK (TIPE SPOKE) | |||||
| WARNA | Valiant redR-383 | Model yang berlaku | No. blok yang berlaku | No. Ref. | |||
| KODE | |||||||
| Nama parts berwarna | No. part dasar | R383 | Model pertama yang berlaku | Model akhir yang berlaku | |||
| 20 MAR | RK, HONDA 86102-K41-N00 ZA F-50 2 | ||||||
| 21 PANEL COMP., RR. BRAKE 43100-KWW-640 ZE F-18 | 3 | ||||||
| 22 | RAIL, RR. GRAB | 84100-K41-N00 | ZA | F-23 | 14 | ||
| 23 | STRIPE, L. BODY COVER | 86646-K41-NB0 | ZA | F-50 | 8 | ||
| 24 | STRIPE, L. FR. COVER | 86642-K41-NB0 | ZA | F-50 | 6 | ||
| 25 | STRIPE, L. SIDE COVER | 86650-K41-NB0 | ZA | F-50 | 10 | ||
| 26 | STRIPE, R. BODY COVER | 86645-K41-NB0 | ZA | F-50 | 7 | ||
| 27 | STRIPE, R. FR. COVER | 86641-K41-NB0 | ZA | F-50 | 5 | ||
| 28 | STRIPE, R. SIDE COVER | 86649-K41-NB0 | ZA | F-50 | 9 | ||
| 29 | SWINGARM SUB ASSY., RR. | 52200-K41-N00 | ZB | F-32 | 9 | ||
| 30 | VISOR SET, SPEEDOMETER | 53280-K41-N90 | ZA | F-7 | 12 | ||
| 31 | WHEEL SUB ASSY., FR. | 44650-K03-N41 | ZA | F-14-20 | 6 | ||
| 32 | WHEEL SUB ASSY., RR. | 42650-K03-N41 | ZA | F-19-10 | 9 | ||
SUPRA X 125 (AFX125SFN) TIPE SPOKE
| No. | MODEL | AFX125SFN (TIPE SPOKE) | |||||
| WARNA | BlackNH-1 | Model yang berlaku | No. blok yang berlaku | No. Ref. | |||
| KODE | |||||||
| Nama parts berwarna | No. part dasar | NH1 | Model pertama yang berlaku | Model akhir yang berlaku | |||
| 1 COVER COMP., RR. HANDLE 53250-K41 | N00 ZA F-7 11 | ||||||
| 2 COVER SET, L. BODY 64650-K41-ND0 | ZA F-23-10 7 | ||||||
| 3 COVER SET, L. FR. | 64250-K41-ND0 | ZA | F-44 | 4 | |||
| 4 COVER SET, L. SIDE | 64850-K41-ND0 | ZA | F-23-10 | 9 | |||
| 5 COVER SET, R. BODY | 64600-K41-ND0 | ZA | F-23-10 | 6 | |||
| 6 COVER SET, R. FR. | 64200-K41-ND0 | ZA | F-44 | 3 | |||
| 7 COVER SET, R. SIDE | 64800-K41-ND0 | ZA | F-23-10 | 8 | |||
| 8 COVER, FR. HANDLE | 53205-K41-N00 | ZA | F-7 | 10 | |||
| 9 COVER, FR. TOP | 64500-K41-N00 | ZA | F-44 | 9 | |||
| 10 COVER, MAIN PIPE CENTER | 64325-K41-N00 | ZC | F-44 | 6 | |||
| 11 COVER, TAIL | 83510-K41-N00 | ZA | F-23-10 | 10 | |||
| 12 FENDER A, FR. | 61100-K41-N00 | ZC | F-10 | 3 | |||
| 13 FENDER B, FR. | 61200-KWW-640 | ZD | F-10 | 5 | |||
| 14 FENDER SET, RR. | 80200-K41-NC0 | ZA | F-34 | 4 | |||
| 15 GUARD, L. PIVOT COVER | 50706-K41-N00 | ZB | F-30 | 6 | |||
| 16 GUARD, R. PIVOT COVER | 50606-K41-N00 | ZB | F-30 | 2 | |||
| 17 HUB SUB ASSY., FR. | 44635-K03-N40 | ZA | F-14-20 | 5 | |||
| 18 HUB SUB ASSY., RR. | 42635-K03-N40 | ZA | F-19-10 | 8 | |||
| 19 MARK, HONDA | 86101-K41-N00 | ZA | F-50-1 | 1 | |||
| 20 MARK, HONDA | 86102-K41-N00 | ZA | F-50-1 | 2 | |||
SUPRA X 125 (AFX125SFN) TIPE SPOKE
| No. | MODEL | AFX125SFN (TIPE SPOKE) | |||||
| WARNA | BlackNH-1 | Model yang berlaku | No. blok yang berlaku | No. Ref. | |||
| KODE | |||||||
| Nama parts berwarna | No. part dasar | NH1 | Model pertama yang berlaku | Model akhir yang berlaku | |||
| 21 | PANEL COMP., RR. BRAKE 43100-KWW-640 ZE F-18 3 | ||||||
| 22 | RAIL, RR. GRAB 84100-K41-N00 ZA F-23 14 | ||||||
| 23 | STRIPE, L. BODY COVER 86646-K41-ND0 ZA F-50-1 8 | ||||||
| 24 | STRIPE, L. FR. COVER | 86642-K41-ND0 | ZA | F-50-1 | 6 | ||
| 25 | STRIPE, L. SIDE COVER 86650-K41-ND0 ZA F-50-1 10 | ||||||
| 26 | STRIPE, R. BODY COVER | 86645-K41-ND0 | ZA | F-50-1 | 7 | ||
| 27 | STRIPE, R. FR. COVER | 86641-K41-ND0 | ZA | F-50-1 | 5 | ||
| 28 | STRIPE, R. SIDE COVER | 86649-K41-ND0 | ZA | F-50-1 | 9 | ||
| 29 | SWINGARM SUB ASSY., RR. | 52200-K41-N00 | ZB | F-32 | 9 | ||
| 30 | VISOR SET, SPEEDOMETER | 53280-K41-N90 | ZA | F-7 | 12 | ||
| 31 | WHEEL SUB ASSY., FR. | 44650-K03-N41 | ZA | F-14-20 | 6 | ||
| 32 | WHEEL SUB ASSY., RR. | 42650-K03-N41 | ZA | F-19-10 | 9 | ||
SUPRA X 125 (AFX125CRFk) TIPE CW
| No. | MODEL | AFX125CRFK (TIPE CW) | ||||||
| WARNA | Mat gunpowder blackNH-436M | Valiant redR-383 | Model yang berlaku | No. blok yang berlaku | No. Ref. | |||
| KODE | ||||||||
| Nama parts berwarna | No. part dasar | NH436 R383 | Model pertama yang berlaku | Model akhir yang berlaku | ||||
| 1 COVER COMP., RR. HANDLE 53250-K41 | N00 ZA ZA F-7 11 | |||||||
| 2 COVER SET, L. BODY 64650-K41-NB0 | ZC ZB | F-23-10 7 | ||||||
| 3 | COVER SET, L. FR. | 64250-K41-NB0 | ZC | ZB | F-44 | 4 | ||
| 4 | COVER SET, L. SIDE | 64850-K41-NB0 | ZC | ZB | F-23-10 | 9 | ||
| 5 | COVER SET, R. BODY | 64600-K41-NB0 | ZC | ZB | F-23-10 | 6 | ||
| 6 | COVER SET, R. FR. | 64200-K41-NB0 | ZC | ZB | F-44 | 3 | ||
| 7 | COVER SET, R. SIDE | 64800-K41-NB0 | ZC | ZB | F-23-10 | 8 | ||
| 8 | COVER, FR. HANDLE | 53205-K41-N00 | ZB | ZB | F-7 | 10 | ||
| 9 | COVER, FR. TOP | 64500-K41-N00 | ZB | ZB | F-44 | 9 | ||
| 10 | COVER, MAIN PIPE CENTER | 64325-K41-N00 | ZC | ZC | F-44 | 6 | ||
| 11 | COVER, TAIL | 83510-K41-N00 | ZD | ZD | F-23-10 | 10 | ||
| 12 | FENDER B, FR. | 61200-KWW-640 | ZD | ZD | F-10 | 5 | ||
| 13 | FENDER SET A, FR. | 61110-K41-NB0 | ZB | ZA | F-10 | 4 | ||
| 14 | FENDER SET, RR. | 80200-K41-N00 | ZA | ZA | F-34 | 4 | ||
| 15 | GUARD, L. PIVOT COVER | 50706-K41-N00 | ZA | ZA | F-30 | 6 | ||
| 16 | GUARD, R. PIVOT COVER | 50606-K41-N00 | ZA | ZA | F-30 | 2 | ||
| 17 | MARK, HONDA | 86101-K41-N00 | ZA | ZA | F-50 | 1 | ||
| 18 | MARK, HONDA | 86102-K41-N90 | ZA | ZA | F-50 | 2 | ||
| 19 | RAIL, RR. GRAB | 84100-K41-N00 | ZA | ZA | F-23 | 14 | ||
| 20 | STRIPE, L. BODY COVER | 86646-K41-NB0 | ZC | ZB | F-50 | 8 | ||
SUPRA X 125 (AFX125CRFk) TIPE CW
| No. | MODEL | AFX125CRFK (TIPE CW) | ||||||
| WARNA | Mat gunpowder blackNH-436M | Valiant redR-383 | Model yang berlaku | No. blok yang berlaku | No. Ref. | |||
| KODE | ||||||||
| Nama parts berwarna | No. part dasar | NH436 R383 | Model pertama yang berlaku | Model akhir yang berlaku | ||||
| 21 | STRIPE, L. FR. COVER 86642-K41-NB0 | ZC ZB F-50 6 | ||||||
| 22 | STRIPE, L. FR. FENDER 86612-K41-NB0 | ZB ZA F-50 4 | ||||||
| 23 | STRIPE, L. SIDE COVER 86650-K41-NB0 | ZC ZB F-50 10 | ||||||
| 24 | STRIPE, R. BODY COVER | 86645-K41-NB0 ZC | ZB F-50 7 | |||||
| 25 | STRIPE, R. FR. COVER | 86641-K41-NB0 ZC | ZB F-50 5 | |||||
| 26 | STRIPE, R. FR. FENDER 86611-K41-NB0 | ZB ZA | F-50 3 | |||||
| 27 | STRIPE, R. SIDE COVER | 86649-K41-NB0 ZC | ZB F-50 9 | |||||
| 28 | SWINGARM SUB ASSY., RR. | 52200-K41-N10 | ZA | ZA | F-32 | 9 | ||
| 29 | VISOR SET, SPEEDOMETER | 53280-K41-N90 | ZB | ZB | F-7 | 12 | ||
| 30 | WHEEL SUB ASSY., FR. | 44650-K03-N31 | ZA | ZA | F-14-40 | 4 | ||
| 31 | WHEEL SUB ASSY., RR. | 42650-K41-N11 | ZB | ZB | F-19-40 | 9 | ||
SUPRA X 125 (AFX125CRFN) TIPE CW
| No. | MODEL | AFX125CRFN (TIPE CW) | ||||||
| WARNA | Mat gunpowder blackNH-436M | Valiant redR-383 | Model yang berlaku | No. blok yang berlaku | No. Ref. | |||
| KODE | ||||||||
| Nama parts berwarna | No. part dasar | NH436 R383 | Model pertama yang berlaku | Model akhir yang berlaku | ||||
| 1 COVER COMP., RR. HANDLE 53250-K41 | N00 ZA ZA F-7 11 | |||||||
| 2 COVER SET, L. BODY 64650-K41-ND0 | ZC ZB | F-23-10 7 | ||||||
| 3 | COVER SET, L. FR. | 64250-K41-ND0 | ZC | ZB | F-44 | 4 | ||
| 4 | COVER SET, L. SIDE | 64850-K41-ND0 | ZC | ZB | F-23-10 | 9 | ||
| 5 | COVER SET, R. BODY | 64600-K41-ND0 | ZC | ZB | F-23-10 | 6 | ||
| 6 | COVER SET, R. FR. | 64200-K41-ND0 | ZC | ZB | F-44 | 3 | ||
| 7 | COVER SET, R. SIDE | 64800-K41-ND0 | ZC | ZB | F-23-10 | 8 | ||
| 8 | COVER, FR. HANDLE | 53205-K41-N00 | ZB | ZB | F-7 | 10 | ||
| 9 | COVER, FR. TOP | 64500-K41-N00 | ZB | ZB | F-44 | 9 | ||
| 10 | COVER, MAIN PIPE CENTER | 64325-K41-N00 | ZC | ZC | F-44 | 6 | ||
| 11 | COVER, TAIL | 83510-K41-N00 | ZD | ZD | F-23-10 | 10 | ||
| 12 | FENDER B, FR. | 61200-KWW-640 | ZD | ZD | F-10 | 5 | ||
| 13 | FENDER SET A, FR. | 61110-K41-ND0 | ZB | ZA | F-10 | 4 | ||
| 14 | FENDER SET, RR. | 80200-K41-NC0 | ZA | ZA | F-34 | 4 | ||
| 15 | GUARD, L. PIVOT COVER | 50706-K41-N00 | ZB | ZB | F-30 | 6 | ||
| 16 | GUARD, R. PIVOT COVER | 50606-K41-N00 | ZB | ZB | F-30 | 2 | ||
| 17 | MARK, HONDA | 86101-K41-N00 | ZA | ZA | F-50-1 | 1 | ||
| 18 | MARK, HONDA | 86102-K41-N90 | ZA | ZA | F-50-1 | 2 | ||
| 19 | RAIL, RR. GRAB | 84100-K41-N00 | ZA | ZA | F-23 | 14 | ||
| 20 | STRIPE, L. BODY COVER | 86646-K41-ND0 | ZC | ZB | F-50-1 | 8 | ||
SUPRA X 125 (AFX125CRFN) TIPE CW
| No. | MODEL | AFX125CRFN (TIPE CW) | ||||||
| WARNA | Mat gunpowder blackNH-436M | Valiant redR-383 | Model yang berlaku | No. blok yang berlaku | No. Ref. | |||
| KODE | ||||||||
| Nama parts berwarna | No. part dasar | NH436 R383 | Model pertama yang berlaku | Model akhir yang berlaku | ||||
| 21 STRIPE, L. FR. COVER 86642-K41-ND0 | ZC ZB F-50-1 6 | |||||||
| 22 STRIPE, L. FR. FENDER 86612-K41-ND0 | ZB ZA F-50-1 4 | |||||||
| 23 STRIPE, L. SIDE COVER 86650-K41-ND0 | ZC ZB F-50-1 10 | |||||||
| 24 | STRIPE, R. BODY COVER | 86645-K41-ND0 | ZC | ZB | F-50-1 | 7 | ||
| 25 STRIPE, R. FR. COVER | 86641-K41-ND0 ZC | ZB | F-50-1 5 | |||||
| 26 | STRIPE, R. FR. FENDER | 86611-K41-ND0 | ZB | ZA | F-50-1 | 3 | ||
| 27 STRIPE, R. SIDE COVER | 86649-K41-ND0 ZC | ZB F-50-1 9 | ||||||
| 28 | SWINGARM SUB ASSY., RR. | 52200-K41-N10 | ZA | ZA | F-32 | 9 | ||
| 29 | VISOR SET, SPEEDOMETER | 53280-K41-N90 | ZB | ZB | F-7 | 12 | ||
| 30 | WHEEL SUB ASSY., FR. | 44650-K03-N31 | ZA | ZA | F-14-40 | 4 | ||
| 31 | WHEEL SUB ASSY., RR. | 42650-K41-N11 | ZB | ZB | F-19-40 | 9 | ||
Selang bahan bakar, selang untuk keperluan umum dan selang vinyl
- Selang bahan bakar, selang pemakaian umum dan selang vinyl yang standar dapat diganti dengan part borongan yang dijual dalam bentuk gulungan.
- Sewaktu memesan part pengganti untuk selang bahan bakar, selang pemakaian umum dan selang vinyl yang standar, pakailah nomor part borongan yang dicantumkan pada parts catalog dalam tanda kurung ( ) di bawah nama part, atau pakailah catalog di bawah.
(Panjang standar part borongan adalah 1 m, akan tetapi, yang dicantumkan di dalam catalog dengan < > tersedia dalam panjang 3 m dan 8 m) - Sewaktu akan memasang selang borongan pengganti, potong dalam panjang yang sama seperti pada part standar. (Untuk cara pemotongan part borongan, dan cara pemesanan dsb., bacalah manual servis dan instruksi yang diberikan pada part borongan)
- Daftar di bawah adalah catalog dari nomor part standar dan nomor part borongan. Perhatikan bahwa nomor-nomor itu hanya berlaku untuk part pengganti yang terdaftar saja.
| Selang/Pipa bahan bakar | |||
| No. part standar | No. part borongan | Part borongan | |
| Diameter dalam (mm) | Panjang (m) | ||
| 95001-30xxx-2x | 95001-30001-20M | 3,0 | 1 |
| 95001-30xxx-3x | 95001-30001-30M | 3,0 | 1 |
| 95001-30xxx-4x | 95001-30001-40M | 3,0 | 1 |
| 95001-35xxx-2x<95001-35003-50M> | 95001-35001-50M3 3,5 | 3,5 | 1 |
| 95001-35xxx-3x<95001-35003-60M> | 95001-35001-60M3,5 | 3,5 | 1 |
| 95001-35xxx-4x<95001-35003-60M> | 95001-35001-60M3 3,5 | 3,5 | 1 |
| 95001-35xxx-5x<95001-35003-50M> | 95001-35001-50M3 3,5 | 3,5 | 1 |
| 95001-35xxx-6x<95001-35003-60M> | 95001-35001-60M3 3,5 | 3,5 | 1 |
| 95001-45xxx-2x | 95001-45001-50M<95001-45003-50M> | 4,5 | 1 |
| 95001-45xxx-3x | 95001-45001-60M<95001-45003-60M><95001-45008-60M> | 4,5 | 1 |
| 95001-45xxx-4x | 95001-45001-60M<95001-45003-60M><95001-45008-60M> | 4,5 | 1 |
| 95001-45xxx-5x | 95001-45001-50M<95001-45003-50M> | 4,5 | 1 |
| 95001-45xxx-6x | 95001-45001-60M<95001-45003-60M><95001-45008-60M> | 4,5 | 1 |
| 95001-55xxx-2x | 95001-55001-50M<95001-55003-50M><95001-55008-50M> | 5,5 | 1 |
| Selang/Pipa bahan bakar | |||
| No. part standar | No. part borongan | Part borongan | |
| Diameter dalam (mm) | Panjang (m) | ||
| 95001-55xxx-3x | 95001-55001-60M<95001-55003-60M><95001-55008-60M> | 5,5 | 138 |
| 95001-55xxx-4x | 95001-55001-60M<95001-55003-60M><95001-55008-60M> | 5,5 | 138 |
| 95001-55xxx-5x | 95001-55001-50M<95001-55003-50M><95001-55008-50M> | 5,5 | 138 |
| 95001-55xxx-6x | 95001-55001-60M<95001-55003-60M><95001-55008-60M> | 5,5 | 138 |
| 95001-75xxx-2x | 95001-75001-50M<95001-75003-50M> | 7,5 | 13 |
| 95001-75xxx-3x | 95001-75001-60M<95001-75003-60M><95001-75008-60M> | 7,5 | 138 |
| 95001-75xxx-4x | 95001-75001-60M<95001-75003-60M><95001-75008-60M> | 7,5 | 138 |
| 95001-75xxx-5x | 95001-75001-50M<95001-75003-50M> | 7,5 | 13 |
| 95001-75xxx-6x | 95001-75001-60M<95001-75003-60M><95001-75008-60M> | 7,5 | 138 |
| 95001-80xxx-2x | 95001-80001-50M | 8,0 | 1 |
| 95001-80xxx-3x | 95001-80001-60M | 8,0 | 1 |
| 95001-80xxx-4x | 95001-80001-60M | 8,0 | 1 |
| 95001-80xxx-5x | 95001-80001-50M | 8,0 | 1 |
| 95001-80xxx-6x | 95001-80001-60M | 8,0 | 1 |
| Pipa vinyl | ||||
| No. part standar | No. part borongan | Part borongan | ||
| Diameter dalam (mm) | Diameter luar (mm) | Panjang (m) | ||
| 95003-01xxx-3x | 95003-01001-60M<95003-01003-80M> | 2,9 | 6,8 | 13 |
| 95003-01xxx-60 | 95003-01001-60M<95003-01003-80M> | 2,9 | 6,8 | 13 |
| 95003-03xxx-3x | 95003-03001-60M<95003-03003-80M> | 3,0 | 6,0 | 13 |
| 95003-03xxx-60 | 95003-03001-60M<95003-03003-80M> | 3,0 | 6,0 | 13 |
| 95003-05xxx-3x | 95003-05001-60M<95003-05003-80M<95003-05008-80M> | 3,5 | 6,5 | 138 |
| 95003-05xxx-60 | 95003-05001-60M<95003-05003-80M<95003-05008-80M> | 3,5 | 6,5 | 138 |
| 95003-07xxx-1x | 95003-07001-10M<95003-07003-10M<95003-07008-10M> | 4,0 | 7,0 | 138 |
| 95003-07xxx-20 | 95003-07001-10M<95003-07003-10M<95003-07008-10M> | 4,0 | 7,0 | 138 |
| 95003-07xxx-3x | 95003-07001-80M<95003-07003-80M<95003-07008-80M> | 4,0 | 7,0 | 138 |
| 95003-07xxx-60 | 95003-07001-80M<95003-07003-80M<95003-07008-80M> | 4,0 | 7,0 | 138 |
| 95003-07xxx-7x | 95003-07001-70M<95003-07003-70M<95003-07008-70M> | 4,0 | 7,0 | 138 |
| 95003-08xxx-1x | 95003-08001-10M<95003-08003-10M<95003-08008-10M> | 4,5 | 6,5 | 138 |
| 95003-09xxx-3x | 95003-09001-60M<95003-09003-60M> | 4,5 | 8,0 | 13 |
| 95003-09xxx-60 | 95003-09001-60M<95003-09003-80M> | 4,5 | 8,0 | 13 |
| 95003-10xxx-1x | 95002-10001-10M<95003-10003-10M> | 5,0 | 8,0 | 13 |
| 95003-10xxx-20 | 95003-10001-10M<95003-10003-10M> | 5,0 | 8,0 | 1 |
| 95003-10xxx-3x | 95003-10001-62M<95003-10003-60M> | 5,0 | 8,0 | 13 |
| 95003-10xxx-60 | 95003-10001-60M<95003-10003-60M> | 5,0 | 8,0 | 13 |
| 95003-11xxx-3x | 95003-11001-60M<95003-11003-60M<95003-11008-60M> | 5,0 | 9,0 | 138 |
| 95003-11xxx-60 | 95003-11001-60M<95003-11003-60M<95003-11008-60M> | 5,0 | 9,0 | 138 |
| 95003-12xxx-1x | 95003-12001-10M<95003-12003-10M<95003-12008-10M> | 5,0 | 7,0 | 138 |
| 95003-12xxx-20 | 95003-12001-10M<95003-12003-10M<95003-12008-10M> | 5,0 | 7,0 | 138 |
| Pipa vinyl | ||||
| No. part standar | No. part borongan | Part borongan | ||
| Diameter dalam (mm) | Diameter luar (mm) | Panjang (m) | ||
| 9503-14xxx-1x<9503-14003 | 95003-14001-10MOM> 3 | 16,0 | 9,0 | |
| 9503-14xxx-20<9503-14003 | 9503-14001-10MOM> 3 | 16,0 | 9,0 | |
| 9503-14xxx-3x<9503-14003 | 95003-14001-60MOM> 3 | 16,0 | 9,0 | |
| 9503-17xxx-1x<9503-17003 | 95003-17001-10MOM> 3 | 17,0 | 9,0 | |
| 9503-18xxx-1x<9503-19008 | 95003-19001-10M<95003-19003-10M>8 | 17,0 | 11,0 | 3 |
| 9503-18xxx-20<9503-19008 | 95003-19001-10M<95003-19002-10M>8 | 17,0 | 11,0 | 3 |
| 9503-19xxx-3x<9503-19008 | 95003-19001-60M<95003-19003-60M>8 | 17,0 | 11,0 | 3 |
| 9503-19001-6x<95003-19008 | IM 1<95003-19003-60M>8 | 7,0 | 11,0 | 3 |
| 9503-21xxx-1x<95003-21003 | 95003-21001-10MOM> | 8,0 | 9,0 | 1 |
| 9503-21xxx-20<95003-21003 | 95003-21001-10MOM> 3 | 16,0 | 9,0 | |
| 9503-23xxx-1x<95003-23003 | 95003-23001-10MOM> 3 | 18,0 | 12,0 | |
| 9503-23xxx-20<95003-23003 | 95003-23001-10MOM> 3 | 18,0 | 12,0 | |
| 9503-23001-6x<95003-23003 | IM 1<95003-23003-60M>8 | 8,0 | 12,0 | 3 |
| 9503-23xxx-8x<95003-23008 | 95003-23001-60M<95003-23003-60M>8 | 18,0 | 12,0 | 3 |
| 9503-25xxx-1x<95003-25003 | 95003-25001-10MOM> 3 | 19,0 | 11,0 | |
| 9503-25xxx-20<95003-25003 | 95003-25001-10MOM> 3 | 19,0 | 11,0 | |
| 9503-25xxx-3x<95003-25003 | 95003-25001-60MOM> 3 | 19,0 | 11,0 | |
| 9503-25xxx-7x<95003-25003 | 95003-25001-70MOM> 3 | 19,0 | 11,0 | |
| 9503-27xxx-1x<95003-27003 | 95003-27001-10MOM> 3 | 19,0 | 13,0 | |
| 9503-27xxx-20<95003-27003 | 95003-27001-10MOM> 3 | 19,0 | 13,0 | |
| 9503-27xxx-3x<95003-27003 | 95003-27001-60MOM> 3 | 19,0 | 13,0 | |
| 9503-27xxx-6x<95003-27003 | 95003-27001-60MOM> 3 | 19,0 | 13,0 | |
| 9503-33xxx-1x<95003-33003 | 95003-33001-10MOM> 3 | 110,0 | 14,0 | |
| 9503-33xxx-20<95003-33003 | 95003-33001-10MOM> 3 | 110,0 | 14,0 | |
| Pipa vinyl | ||||
| No. part standar | No. part borongan | Part borongan | ||
| Diameter dalam (mm) | Diameter luar (mm) | Panjang (m) | ||
| 9503-36xxx-1x<95003-36003<95003-36008 | 95003-36001-10MOM> 3OM> 8 | 11,8 | 13,0 | |
| 95003-36xxx-20<95003-36003<95003-36008 | 95003-36001-10MOM> 3OM> 8 | 11,8 | 13,0 | |
| 95003-37xxx-5x<95002-37003 | 95003-37001-60MOM> 3 | 11,8 | 15,0 | |
| 95003-37xxx-60<95003-37003 | 95003-37001-60MOM> 3 | 11,8 | 15,0 | |
| 95003-38xxx-1x<95003-38003 | 95003-38001-10MOM> 3 | 112,0 | 13,0 | |
| 95003-38xxx-20<95003-38003 | 95003-38001-10MOM> 3 | 112,0 | 13,0 | |
| 95003-39xxx-1x<95003-39003 | 95003-39001-10MOM> 3 | 112,0 | 14,0 | |
| 95003-39xxx-20<95003-39003 | 95003-39001-10MOM> 3 | 112,0 | 14,0 | |
| 95003-40xxx-20<95003-40003 | 95003-40001-10MOM> 3 | 112,0 | 16,0 | |
| 95003-40xxx-3x<95003-40003 | 95003-40001-60MOM> 3 | 112,0 | 16,0 | |
| 95003-40xxx-60<95003-40003 | 95003-40001-60MOM> 3 | 112,0 | 16,0 | |
| 95003-43xxx-1x<95003-43003 | 95003-43003-10MOM> 8 | 313,0 | 15,0 | |
| 95003-43xxx-20<95003-43003<95003-43008 | 95003-43001-10MOM> 3OM> 8 | 113,0 | 15,0 | |
| 95003-45xxx-1x<95003-45003<95003-45008 | 95003-45001-10MOM> 3OM> 8 | 114,0 | 18,0 | |
| 95003-45001-10M<95003-45003-45008 | 95003-45001-10MOM> 8 | 134,0 | 18,0 | |
| 95003-50xxx-1x<95003-50003 | 95003-50001-10MOM> 3 | 116,0 | 19,0 | |
| 95003-50xxx-20<95003-50003 | 95003-50001-10MOM> 3 | 116,0 | 19,0 | |
| 95003-50xxx-3x<95003-50003 | 95003-50001-60MOM> 3 | 116,0 | 19,0 | |
| 95003-55xxx-1x<95003-55003 | 95003-55001-10MOM> 3 | 117,5 | 20,5 | |
| 95003-55xxx-20<95003-55003 | 95003-55001-10MOM> 3 | 117,5 | 20,5 | |
| 95003-60xxx-1x<95003-60003 | 95003-60001-10MOM> 3 | 122,8 | 27,0 | |
| 95003-60xxx-20<95003-60003 | 95003-60001-10MOM> 3 | 122,8 | 27,0 | |
| 95003-60xxx-3x<95003-60003 | 95003-60001-60MOM> 3 | 122,8 | 27,0 | |
| 95003-60xxx-60<95003-60003 | 95003-60001-60MOM> 3 | 122,8 | 27,0 | |
| Selang pemakaian umum | |||
| No. part standar | No. part borongan | Part borongan | |
| Diameter dalam (mm) | Panjang (m) | ||
| 95005-11xxx-3x | 95005-11001-30M | 11,0 | 1 |
| 95005-11xxx-5x | 95005-11001-50M | 11,0 | 1 |
| 95005-12xxx-1x<95005-12003-10M> | 95005-12001-10M | 12,03 | 1 |
| 95005-12xxx-2x | 95005-12001-20M | 12,0 | 1 |
| 95005-12xxx-3x | 95005-12001-30M | 12,0 | 1 |
| 95005-12xxx-5x | 95005-12001-50M | 12,0 | 1 |
| 95005-14xxx-1x | 95005-14001-10M | 14,0 | 1 |
| 95005-14xxx-2x | 95005-14001-20M<95005-14003-20M> | 14,0 | 13 |
| 95005-14xxx-3x | 95005-14001-30M | 14,0 | 1 |
| 95005-14xxx-5x | 95005-14001-50M | 14,0 | 1 |
| 95005-17xxx-1x | 95005-17001-10M | 17,0 | 1 |
| 95005-17xxx-2x | 95005-17001-20M | 17,0 | 1 |
| 95005-17xxx-3x | 95005-17001-30M | 17,0 | 1 |
| 95005-17xxx-5x | 95005-17001-50M | 17,0 | 1 |
| 95005-30xxx-3x | 95005-30001-30M | 3,0 | 1 |
| 95005-30xxx-5x | 95005-30001-50M | 3,0 | 1 |
| 95005-35xxx-1x | 95005-35001-10M<95005-35003-10M><95005-35008-10M> | 3,5 | 138 |
| 95005-35xxx-2x | 95005-35001-20M | 3,5 | 1 |
| 95005-35xxx-3x | 95005-35001-30M | 3,5 | 1 |
| 95005-35xxx-4x | 95005-35001-10M<95005-35003-10M><95005-35008-10M> | 3,5 | 138 |
| 95005-35xxx-5x | 95005-35001-50M | 3,5 | 1 |
| 95005-45xxx-1x | 95005-45001-10M<95005-45003-10M><95005-45008-10M> | 4,5 | 138 |
| 95005-45xxx-2x | 95005-45001-20M | 4,5 | 1 |
| 95005-45xxx-3x | 95005-45001-30M | 4,5 | 1 |
| Selang pemakaian umum | |||
| No. part standar | No. part borongan | Part borongan | |
| Diameter dalam (mm) | Panjang (m) | ||
| 95005-45xxx-4x | 95005-45001-10M<95005-45003-10M><95005-45008-10M> | 4,5 | 138 |
| 95005-45xxx-5x | 95005-45001-50M | 4,5 | 1 |
| 95005-50xxx-3x | 95005-50001-30M<95005-50003-30M> | 5,0 | 13 |
| 95005-50xxx-5x | 95005-50001-50M | 5,0 | 1 |
| 95005-55xxx-1x | 95005-55001-10M<95005-55003-10M><95005-55008-10M> | 5,3 | 138 |
| 95005-55xxx-2x | 95005-55001-20M<95005-55003-20M> | 5,3 | 13 |
| 95005-55xxx-4x | 95005-55001-10M<95005-55003-10M><95005-55008-10M> | 5,3 | 138 |
| 95005-65xxx-1x | 95005-65001-10M<95005-65003-10M> | 6,5 | 13 |
| 95005-65xxx-2x | 95005-65001-20M | 6,5 | 1 |
| 95005-70xxx-3x | 95005-70001-30M<95005-70003-30M> | 7,0 | 13 |
| 95005-70xxx-5x | 95005-70001-50M | 7,0 | 1 |
| 95005-75xxx-1x<95005-75003-10M> | 95005-75001-10M<95005-75003-10M> | 7,33 | 1 |
| 95005-75xxx-2x | 95005-75001-20M | 7,3 | 1 |
| 95005-80xxx-1x | 95005-80001-10M<95005-80003-10M> | 8,0 | 13 |
| 95005-80xxx-2x | 95005-80001-20M | 8,0 | 1 |
| 95005-80xxx-3x | 95005-80001-30M | 8,0 | 1 |
| 95005-80xxx-5x | 95005-80001-50M | 8,0 | 1 |
| 95005-91xxx-3x | 95005-91001-30M | 12,0 | 1 |
| 95005-91xxx-5x | 95005-91001-50M | 12,0 | 1 |
| 95005-92xxx-3x | 95005-92001-30M | 12,0 | 1 |
| 95005-92xxx-5x | 95005-92001-50M | 12,0 | 1 |
CATATAN: X ditampilkan untuk mewakili angka yang dihilangkan dan huruf-huruf alfabet romawi.
HATI-HATI : BERBAHAYA sekali apabila selang bahan bakar tertukar dengan selang pemakaian umum atau selang vinyl.
Jangan sekali-kali menggunakan selang pemakaian umum atau selang vinyl sebagai pengganti selang bahan bakar atau sebaliknya. Selalu pakai nomor part borongan yang tepat pada parts catalog, mengikuti service manual atau instruksi-instruksi yang menyertai part borongan.
Flat rate service time (FRT) adalah waktu standar yang diperlukan untuk menyervis sebuah sepeda motor/skuter, yang terdaftar di dalam parts catalog ini untuk membantu AHASS mengontrol proses kerja yang sesungguhnya dan menghitung biaya servis dengan memakai FRT sebagai patokan.
Sistem penentuan FRT
Waktu servis sesungguhnya
Pelepasan, Pembongkaran/perakitan kembali, Pemasangan
Pemeriksaan, Pengukuran, Penyetelan, Konfı rmasi
Pendiagnosaan/troubleshooting (Sistem kelistrikan)
Pemeriksaan akhir
Waktu jeda
Persiapan
(Pemeriksaan proses, Konfirmasi penyusunan tools yang diperlukan).
Pekerjaan yang berhubungan (Pemindahan kendaraan).
* Waktu jeda ditentukan dengan mengalikan waktu servis sesungguhnya dengan koefi sien tertentu.
Metode Penulisan
Bagian-bagian yang diservis yang diperlihatkan di dalam teks yang tercantum dengan waktu pekerjaan part-part yang diganti sebagai subyeknya. Bagian-bagian lain yang diservis yang tidak menggunakan penggantian parts (pelepasan/pemasangan, penyetelan, pemeriksaan/pengukuran, dan pekerjaan lain) tercantum secara bersama pada bagian pendahuluan yang digolongkan menurut jenis pekerjaan.
Standar penentuan FRT
- Sistem desimal (dalam satuan 0,1) dipakai untuk menentukan FRT oleh karena mudah untuk menghitung upah.
Contoh: (0,1) →6 menit, (0,2) →12 menit
[Ongkos jasa per jam] x [FRT] = [Upah]
• FRT ditentukan dengan tool (perkakas) tangan.
- Bagian-bagian yang diservis dan FRT dapat berubah tergantung pada pengembangan tools dan peralatan servis serta perbaikan pada prosedur servis.
Prosedur kerja
- Oleh karena prosedur kerja ditentukan berdasarkan waktu kerja dengan metode kerja yang diuraikan di dalam Buku Pedoman Reparasi, pakailah Buku ini sebagai pegangan.
- Pekerjaan servis yang memerlukan waktu singkat harus tetap memperhatikan keamanan pekerjaan dan garansi dari sepeda motor/skuter dalam penentuan bagian-bagian yang diservis yang tidak dimuat di dalam Buku Pedoman Reparasi.
- Pada dasarnya pekerjaan dilakukan oleh satu orang, dan apabila diperlukan dua atau lebih orang untuk mengerjakannya, penentuan waktu kerja dilakukan sebagai waktu total untuk sejumlah orang tersebut.
- Nilai yang ditentukan untuk tingkat kemampuan seorang pekerja adalah tiga tahun pengalaman dalam perbaikan kendaraan-kendaraan Honda sebagai standar.
- Special tools dan peralatan servis yang dipakai dalam penentuan FRT adalah yang ditentukan atau dianjurkan di dalam Buku Pedoman Reparasi.
Bagian yang diservis yang tidak ada FRTnya
- Aksesori dan parts yang diservis yang tidak terdaftar di dalam parts catalog ini.
- Lokasi-lokasi yang mengalami sedikit sekali pemburukan kondisi atau kerusakan dalam pemakaian normal.
- Pekerjaan servis yang dapat diselesaikan dengan sekali sentuh.
- Pekerjaan servis yang jarang sekali dilakukan (yaitu yang jarang sekali mengalami masalah dan frekuensi servis).
* Jika FRT tidak tercantum, hitunglah upah kerja berdasarkan perkiraan waktu kerja sesungguhnya.
Pekerjaan yang tidak ada FRTnya
- Pembuangan oli dan cairan coolant, Waktu tunggu untuk pemanasan mesin dan sebagainya.
- Pekerjaan tambahan yang meliputi pelepasan/pemasangan perlengkapan luar yang standar.
- Waktu tidak langsung untuk melakukan servis dengan mendatangi pembeli sepeda motor/skuter, tukar tambah, dan pengiriman sepeda motor/skuter.
- Waktu tidak langsung yang diperlukan untuk pemesanan dan penyerahan parts.
- Ongkos untuk bahan perekat, grease, dsb. yang dipakai untuk pekerjaan servis.
Penjelasan FRT dengan menggunakan contoh
(Contoh mungkin berbeda dari item yang tercantum)
①No. Referensi dari gambar part yang menunjukkan lokasi kerja untuk penggantian.
②FRT adalah singkatan dari Flat Rate Time menunjukkan waktu servis standar yang dibutuhkan untuk penggantian.
③ LON adalah singkatan dari Labor Operation Number, yaitu klasifikasi dari item servis dengan kode unit kerja.
Kode kerja yang sama digunakan tidak tergantung dari model.
Pengerjaan standar ditandai dengan kode 6 digit, dan pengerjaan tambahan ditandai dengan kode 7 digit.
④Menyatakan penggantian camshaft dan FRT4,5.
⑤Menyatakan bahwa FRT1,0 akan ditambahkan jika pekerjaan tambahan (penggantian rocker arm) dilakukan sehubungan dengan penggantian camshaft.
⑥Menyatakan isi pekerjaan yang termasuk di dalam bagian yang diservis.
⑦ Menyatakan No. referensi yang pekerjaan dan waktunya adalah sama dengan FRT4,5 untuk camshaft.
(Daerah jangkauan aplikasi terbatas pada bagian-bagian yang diservis tanpa penentuan LON di dalam blok yang sama)
Cara mencari bagian yang diservis dengan memakai contoh (penggantian camshaft)
Buka ke halaman blok dimana gambar spare part camshaft diperlihatkan.
Carilah gambar camshaft, dan carilah bagian yang diservis dan FRT yang sesuai dengan No. referensi.
Tanda penunjuk untuk pencantuman bagian-bagian yang diservis yang terdapat lanjutan pada halaman berikutnya
| No. Ref. | L.O.N. | (Nomor ref. relatif) Deskripsi | F.R.T. |
| 2 | 111118 | CAMSHAFT········· | 4.5 |
| : | : | : | |
| : | : | : | |
| + |
Blok yang tidak ada penentuan FRT
a) Kode kategori dan klasifikasi
| Kode | Kategori |
| 1 | Mesin |
| 2 | Transmisi |
| 3 | Bahan bakar & Pembuangan gas |
| 4 | Rangka & Badan |
| 5 | Kemudi/Suspensi |
| 6 | Kelistrikan |
| 7 | Roda/Rem |
| 8 | Alat pengontrol/instrumen |
| 9 | - |
| 0 | - |
1 c) Kode pekerjaan dan klasifikasi A
| Kode | d e Kategori pekerjaan |
| 1 | Ganti, Pelepasan/Pemasangan, Ganti |
| 2 | Overhaul |
| 3 | Setel, Balans |
| 4 | (Pekerjaan yang berhubungan dengan pengecatan: Lapisan-atas) |
| 5 | Test, Pemeriksaan/diagnosa, Pengukuran, Pemeriksaan |
| 6 | (Pekerjaan yang berhubungan dengan overhaul: Rebore = korter) |
| 7 | (Pekerjaan yang berhubungan dengan overhaul: Reseal = perapatan kembali) |
| 8 | (Resurface = Pembentukan kembali permukaan) |
| 9 | (Pekerjaan yang berhubungan dengan pengecatan: Refinish = perhalus permukaan) |
| 0 | Perbaikan, Pembersihan, Pembuangan angin palsu |
Bagian utama yang diservis tanpa memakai spare parts
Set untuk konfigurasi dengan parts dilepaskan dari kendaraan.
| LON DESKRIPSI FRT | |||
| E | 1101E5 | MEMIRINGKAN MESIN ASSY. -PELEPASAN/PEMASANGANTERMASUK: Semua penyetelan yang diperlukan | 2,1 |
| 3111D5 | THROTTLE BODY ASSY. -PELEPASAN/PEMASANGAN | 1,2 | |
| 1101E6 | PEMISAHAN CRANKCASETERMASUK: Penurunan dan pemasangan mesin | 3,6 | |
- Penyetelan
| LON DES | KRIPSI FRT | ||
| E | 3143A0 | PUTARAN STASIONER MESIN - PENYETELAN | 0,1 |
| 2123A0 KOPLING - PENYETELAN | 0,1 | ||
| 6143A1 | BUSI - PENYETELAN/PEMBERSIHAN | 0,1 | |
| 1113A0 | JARAK RENGGANG KLEP - PENYETELANCATATAN: Untuk 1 kendaraan | 0,6 | |
| F | 6163A0 LAMPU DEPAN - MENGARAHKAN | 0,1 | |
| 2133A0 RANTAI RODA - PENYETELAN | 0,1 | ||
| 7113A1 | REM BELAKANG - PENYETELANTIDAK TERMASUK: Penyetelan kampas rem belakang | 0,1 | |
| 3113A3 | PENGOPERASIAN GAS - PENYETELAN | 0,6 | |
