PANDUAN PENGGUNA LED22C1000 CHANGHONG

Menggunakan Remote Control.... 5

Memasang Baterai pada Remote Control....5

Penggantian Baterai....5

Koneksi dan Pengaturan 6

Koneksi....6

Kabel Instalasi....7

Remote Control......

Pengoperasian Dasar....9

Menyalakan dan mematikan TV....9

Pemilihan Program....9

Menggunakan Mode USB....14

Pedoman Pemecahan Masalah....16

Pemecahan Masalah....16

Perawatan....17

PERINGATAN

JANGAN DIBUKA ADA ALIRAN LISTRIK

PERINGATAN:

UNTUK MENGURANGI RESIKO KEJUTAN LISTRIK, JANGAN MEMBUKA TUTUP DEPAN (ATAU BELAKANG). TIDAK ADA BAGIAN DALAM PART YANG DAPAT DIPERBAIKI OLEH PEMAKAI. SERAHKAN PERBAIKAN PRODUK INI PADA TEKNISI YANG BERKUALITAS.

Simbol petir dengan panah dalam segitiga sama sisi, dibuat untuk memberitahukan kepada pemakai akan keberadaan “tegangan berbahaya” yang tidak terisolasi pada produk yang mungkin menimbulkan sengatan listrik yang cukup besar bagi manusia.

Simbol tanda seru dalam segitiga sama sisi dibuat untuk memberitahukan kepada pemakai tentang pentingnya instruksi pengoperasian dan pemeliharaan (servis) yang menyertai alat ini.

INFORMASI MENGENAI PERATURAN

Alat ini menggunakan dan memancarkan energi frekuensi radio sehingga jika tidak dipasang dan digunakan sesuai dengan instruksi-instruksinya dapat mengganggu komunikasi radio. Namun bagaimanapun juga, tidak ada garansi bahwa interferensi tidak terjadi pada instalasi tertentu. Jika alat menyebabkan interferensi berbahaya atas penerimaan radio atau televisi, yang mana dapat ditentukan dengan memastikan alat mati dan menyala, pemakai dianjurkan untuk memperbaiki interferensi dengan ukuran di bawah ini:

-Relokasi antenna penerima.
-Menambah jarak antara alat dan penerima.
-Hubungi alat pada stop kontak yang berbeda dengan stop kontak dimana penerima terhubung.
-Konsultasi ke dealer atau teknisi radio/ TV yang berpengalaman untuk bantuannya.

Perubahan atau modifikasi yang tidak disetujui oleh pihak yang bertanggung jawab dapat membatalkan kewenangan pemakai untuk mengoperasikan alat ini.

PERHATIAN

Jangan mengubah produk ini dengan cara apapun tanpa ijin tertulis dari pemasok. Modifikasi yang tidak sah dapat membatalkan kewenangan pemakai untuk mengoperasikan alat ini.

Tidak dianjurkan menyimpan gambar diam tertentu dalam jangka waktu yang lama dan juga gambar yang sangat terang pada layar.

PERINGATAN

Untuk mengurangi resiko kebakaran atau kejutan listrik, produk ini jangan terkena hujan atau air.

Ventilasi sebaiknya tidak terhambat dengan tertutup oleh item seperti koran, taplak meja, tirai dan lain-lain.

Produk ini tidak seharusnya terkena tetesan atau cipratan dan tidak ada benda yang berisi cairan seperti vas bunga yang ditaruh di atas produk ini.

Harus diperhatikan aspek lingkungan untuk pembuangan baterai. Jangan membuang baterai yang telah digunakan ke dalam tong sampah. Silakan menghubungi penjual untuk melindungi lingkungan.

Ketika menginstal TV, menjaga jarak minimal 4 inci antara TV dan benda-benda lainnya (dinding, sisi lemari, dll) untuk memastikan ventilasi yang tepat. Jika gagal untuk mempertahankan ventilasi yang tepat dapat menyebabkan kebakaran atau masalah dengan produk yang disebabkan oleh peningkatan suhu internal.

Tidak ada sumber api seperti lilin yang menyala yang ditempatkan pada produk; Untuk menghindari penyebaran api, jauhkan lilin yang menyala atau sumber api lainnya dari produk senantiasa.

Produk mungkin tidak berfungsi dengan baik ketika terjadi pengosongan elektrostatik. Dapat secara manual dilanjutkan dengan menghidupkan power dan mematikan power.

Untuk menghindari cidera yang disebabkan oleh penempatan produk yg tidak benar, pastikan seluruh bagian produk sudah diletakkan pada permukaan yang datar.

PERHATIAN menghubungkan kabel power

Kebanyakan peralatan dianjurkan untuk ditempatkan pada sirkuit tertentu yang mana merupakan sirkuit tunggal ke peralatan tersebut dan tidak ada tambahan outlet sirkuit maupun sirkuit cabang.

Jangan mengisi outlet dinding. Outlet dinding yang kelebihan beban, outlet dinding rusak, perpanjangan kabel, kabel listrik usang atau isolasi kabel rusak atau retak adalah berbahaya. Semua kondisi ini dapat menyebabkan kejutan listrik atau kebakaran. Secara berkala periksa kabel dari peralatan Anda, dan jika kelihatannya rusak atau tidak layak, cabut, dan jangan digunakan lagi, dan gantikan kabel tersebut dengan pengganti yang sesuai dengan servis yang berwenang. Lindungi kabel dari kerusakan fisik dan mekanis seperti menjadi bengkok, tertekuk, terjepit, tertutup pintu atau berjalan di atasnya. Perhatikan steker, colokan, dan titik keluarnya kabel dari produk tersebut. Steker utama digunakan untuk memadamkan alat, dan melepaskan alat harus tetap siap beroperasi.

Suhu Operasional: °C hingga 35 °C Kelembaban Operasi: ≤ 80%

Suhu Penyimpanan: -15 °C hingga 45 °C Kelembaban Penyimpanan: ≤ 90%

Gambar dan ilustrasi pada buku petunjuk ini hanya sebagai referensi dan mungkin berbeda dari tampilan produk sebenarnya. Desain dan spesifikasi dari produk mungkin berubah tanpa pemberitahuan.

PETUNJUK PENTING KESELAMATAN

1. Baca petunjuk-petunjuk ini.
2. Simpan buku petunjuk ini.
3. Pahami semua peringatannya.
4. Ikuti semua petunjuknya.

1. Jangan menggunakan produk ini dekat air.

2. Jangan menghalangi semua ventilasi yang terbuka. Pasang sesuai dengan instruksi dari pabrik.

1. Jangan memasang dekat dengan sumber panas seperti radiator, register panas, kompor atau alat lain yang menghasilkan panas (termasuk amplifier).

1. Bersihkan hanya dengan kain kering.

1. Jangan mengabaikan tujuan keamanan dari steker tipe terpolarisasi atau tipe landasan. Steker terpolarisasi memiliki dua bilah dengan satu lebar daripada yang lainnya. Steker tipe landasan memiliki dua bilah dan bilah ketiga adalah landasan cabang. Bilah yang lebar atau bilah ketiga disediakan untuk keamanan Anda. Ketika steker yang disediakan tidak sesuai dengan stop kontak Anda, hubungi ahli listrik untuk penggantian steker tersebut.

Petunjuk Keselamatan

1. Lindungi kabel power dari terinjak atau terjepit terutama pada steker, stop kontak dan pada titik di mana kabel keluar dari produk.

1. Cabut kabel produk ini jika terjadi kilat atau jika tidak digunakan pada periode waktu yang panjang.

1. Hanya pakai pelengkap/ aksesoris yang ditentukan oleh pabrikan.

2. Gunakan kereta, tumpuan, tripod atau meja yang ditentukan oleh pabrikan, atau dijual beserta produknya. Ketika kereta digunakan, berhati-hatilah ketika memindahan kereta/ kombinasi dari produk untuk menghindari cedera dari ujung atas.

1. Semua perbaikan oleh personel servis yang berkualifikasi. Servis diperlukan apabila produk rusak karena hal-hal berikut seperti kabel listrik atau steker rusak, tertuang cairan atau barang lain jatuh ke atas produk, produk terkena hujan atau cairan, tidak beroperasi dengan normal, atau terjatuh.

-Lampu neon yang digunakan pada produk ini mengandung sejumlah kecil merkuri.
-Jangan membuang produk ini seperti kebanyakan peralatan rumah tangga biasa lainnya.
-Pembuangan produk ini harus dilaksanakan sesuai dengan peraturan dari pihak berwenang setempat.

CATATAN

-Jika TV terasa dingin ketika disentuh, mungkin ada sedikit "kedipan" ketika dinyalakan. Ini adalah normal, tidak ada yang tidak beres dengan TVnya.
-Beberapa menit dot mungkin terlihat pada layar, terlihat sebagai dot merah, hijau atau biru kecil. Namun tidak efek negative pada kinerja layar.
-Hindari menyentuh layar atau memegangnya dengan jari padanya untuk periode waktu yang lama. Hal ini dapat menyebabkan efek gangguan sementara pada layar.

Menggunakan Remote Control

Ketika menggunakan remote kontrol, arahkan sensor remote pada televisi. Jika terdapat benda yang menghalangi antara remote control dengan sensor maka unit tidak dapat beroperasi.

◆ Arahkan remote control ke REMOTE SENSOR yang terdapat pada televisi..
◆ Ketika menggunakan televisi pada area yang sangat terang, infra merahnya REMOTE CONTROL SENSOR mungkin tidak bekerja dengan baik.
- Jarak efektif yang direkomendasi dalam penggunaan remote control adalah sekitar 7 meter.

Memasang Baterai pada Remote Control

1. Buka tutup di belakang remote control.
2. Pasang 2 batu baterai ukuran AAA. Pastikan sesuai dengan kutub “+” dan “-” dengan diagram di dalamnya.
3. Tutup kembali.

Untuk memastikan remote control bekerja maka Anda harus memasang baterai sesuai dengan instruksi di bawah.

Ketika baterai semakin lemah, maka jarak kerja untuk remote control akan sangat berkurang dan Anda harus mengganti baterainya.

Catatan pada penggunaan baterai:

Penggunaan baterai yang tidak benar dapat menyebabkan keluarnya cairan racun kimia dan atau ledakan. Pastikan mengikuti instruksi di bawah ini:

• Selalu pastikan baterai telah terpasang pada kutub + dan – sesuai yang tercantum di tempatnya..
  ◆ Tiap jenis baterai memiliki karakteristik yang berbeda. Jangan mencampur tipe yang berbeda.
• Jangan mencampur penggunaan baterai lama dan baru. Menggabungkan keduanya dapat mempercepat hidupnya baterai dan atau dapat menyebabkan keluarnya cairan racun kimia.
  ◆ Ganti dengan segera apabila baterai sudah tidak berfungsi lagi.
  Kimia dari baterai yang bocor dapat menyebabkan iritasi kulit. Jika cairan kimia keluar dari baterai, segera lap dengan kain kering.
  ◆ Umur baterai mungkin bertambah pendek sesuai dengan kondisi penyimpanan. Cabut baterai jika tidak digunakan untuk periode waktu tertentu.
  ◆ Baterai (kemasan baterai atau baterai terpasang) tidak boleh terkena panas berlebihan seperti sinar matahari, api atau sejenisnya.

PERHATIAN:

◆Jika baterai tidak ditempatkan dengan benar maka dapat menyebabkan ledakan.
◆ Hanya ganti baterai dengan tipe yang sama atau sejenis.

Koneksi dan Pengaturan

Koneksi

Matikan semua komponen ketika hendak memasang koneksi.

Jangan menyalakan TV sampai pengaturan koneksi selesai.

Konektor input	Koneksi video Koneksi audio		Resolusi Tinggi atau Standar
AV	Konektor Composite video	Audio L/R	576i, 480i(berisi SD)
Component	Koneksi komponen	Audio L/R	1080p, 1080i, 720p,576p, 576i, 480p, 480i(Kompatibel dengan isi HD atau SD)
HDMI	Koneksi HDMI	Kabel HDMI membawa sinyal video dan audio.Kabel audio terpisah tidak diperlukan. (Ketika HDMI dihubungkan ke DVI dengan adaptor, L audio terpisah / R diperlukan)	1080p, 1080i, 720p,576p,576i, 480p, 480i, PC(Kompatibel dengan isi HD atau SD)
PC	Koneksi PC	PC audio	1920×1080(60Hz)
	Koneksi
USB	Koneksi USB [IMAGE]		USB2.0
RF	Koneksi RF		75Ω

Kabel Instalasi

Sebelum memasang dan menggunakan, silakan baca dengan seksama isi berikut pada “Peringatan dan Instruksi Keselamatan”.

1. Ambil TV dari kemasannya dan tempatkan pada tempat yang datar dan berangin.

CATATAN:

➢ Ketika anda memasang atau melepaskan colokan TV, computer atau peralatan lainnya, Anda harus memastikan AC power telah dipadamkan;
➢ Ketika melepaskan colokan kabel power atau kabel signal, pegang steker (bagian terisolasi), jangan menarik dari badan kabel.

1. Terminal keluaran RF dapat disambungkan dengan terminal masukan RF pada TV.

2. Terminal keluaran AV dari DVD dapat dihubungkan dengan AV terminal masukan pada TV melalui kabel AV.

CATATAN:

COMPONENT dan AV tidak dapat digunakan pada saat bersamaan karena keduanya berbagi satu channel audio.

1. Terminal keluaran COMPONENT(YPbPr) pada DVD dapat dihubungkan dengan terminal masukan COMPONENT(YPbPr) TV melalui kabel AV.

2. Hubungkan ujung kabel VGA yang satu dengan terminal VGA pada computer, hubungkan ujung lain kabel VGA lainnya pada terminal VGA pada TV, dan kencangkan bautnya searah jarum jam pada setiap ujung kabel VGA.

CATATAN:

➢ Ketika menghubungkan 15-pin VGA, jangan memasukkan colokan terlalu keras, karena dikhawatirkan pin mungkin akan rusak.

1. Hubungkan ujung kabel HDMI dengan terminal keluar HDMI, hubungkan ujung lainnya dengan terminal HDMI pada TV.

CATATAN:

➢ Ketika menghubungkan HDMI, pastikan dengan hati-hati, jangan terlalu keras karena pin mungkin akan rusak karenanya.

1. Periksa dan pastikan semua kabel AV terhubung dengan terminal koresponden dengan benar.

2. Hubungkan kabel AC power dengan listrik 100-240V .

CATATAN :

➢ Kisaran input daya untuk TV adalah 100-240V 50/60Hz, jangan menghubungkan terminal daya masukan TV di luar dari kisaran daya di atas.

➢ Ketika melepaskan colokan kabel listrik pastikan memegang bagian yang terisolasi, jangan memegang langsung bagian metal dari kabel.

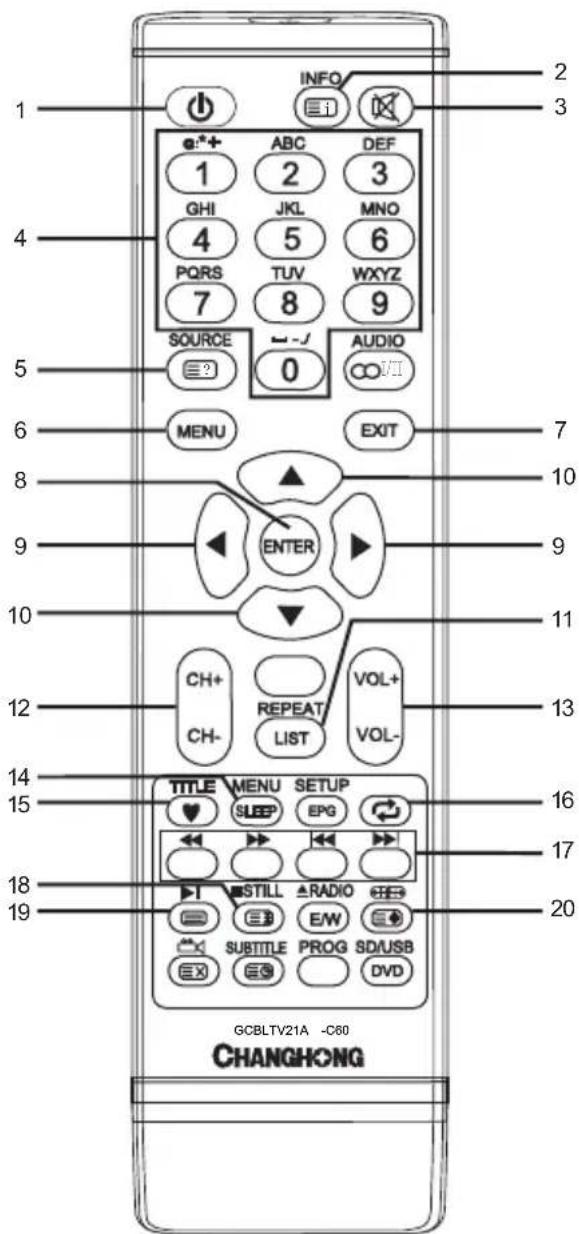

Tombol dari remote control yang asli adalah sebagai berikut:

Semua gambar pada buku petunjuk ini adalah contoh, untuk referensi, produk sebenarnya mungkin berbeda dari yang ada di gambar.
◆ Tombol yang tidak disebutkan di sini tidak dipakai.

Definisi dari tombol-tombol pada remote control:

1. POWER: Masuk atau keluar dari mode siaga.
2. INFO: Memperlihatkan program saat ini.
3. ☒: Diam atau bersuara kembali.
4. NUMBER BUTTONS: Digunakan untuk memilih saluran (pada mode TV).
5. SOURCE: Pilih sumbel signal.
6. MENU: Pilih untuk menampilkan/menghilangkan menu pada layar atau keluar dari beberapa operasi.
7. EXIT: Keluar dari tampilan sekarang.
8. ENTER: Pilih atau mengiyakan item menu.
9. ◀/▶: Pilih arah.
10. ▲/▼: Pilih arah.
11. REPEAT: Tekan untuk memilih mode pengulangan. (pada mode USB)
12. CH+/CH-: Ganti ke channel sesudahnya/sebelumnya.
13. VOL+/VOL-: Menambah. Mengurangi volume suara.
14. SLEEP: Mengatur timer waktu.
15. ♥: Untuk menampilkan program favorit pada TV mode (Mengatur channel favorite pada Program Edit menu).
16. : Kembali ke program terakhir/ sumber signal yang dilihat.
17. COLOR BUTTONS: Merah/hijau/kuning/biru kunci navigasi.

◀: Mundur cepat (pada mode USB)
▶: Maju cepat (pada mode USB)
: Sebelumnya (pada mode USB)
▶: Selanjutnya (pada mode USB)

1. STILL: Beku atau aktifkan gambar yang sedang dilihat.

Berhenti (pada mode USB)

1. ▶ Main/ Pause (pada mode USB)
2. : Menyesuaikan aspek rasio yang ditampilkan.

Pengoperasian Dasar

Menyalakan dan mematikan TV

- Menyalakan TV

Sambungkan TV Anda dengan stop kontak.

Jika TV ada tombol power, tekan itu terlebih dahulu. Pada mode siaga, tekan tombol

Power pada remote control untuk menyalakan TVnya.

- Mematikan TV

Jangan biarkan TV Anda dalam mode siaga untuk periode waktu yang panjang.

Adalah lebih baik jika anda mencabut dari stop kontak.

CATATAN:

Jika ada kecelakaan listrik padam, maka TV akan dalam mode siaga secara otomatis ketika listrik menyala. Untuk memastikan pemakaian normal dari TV, sering menyalakan dan mematikan adalah dilarang, lebih disarankan untuk mencabut kabel listrik dari stop kontak.

- Tidak ada signal

Ketika TV bekerja pada mode penerimaan RF, TV akan masuk pada mode siaga secara otomatis dalam 5 menit, jika tidak ada signal (seperti misalnya program dihentikan dari stasiun TV). Dalam mode PC-RGB, TV akan secara otomatis mati dalam 30 detik jika tidak ada signal. Ketika kabel VGA dihubungkan, TV akan menyala secara otomatis.

Pemilihan Program

- Memakai CH+/CH- pada remote control atau panel pada TV.

Tekan CH+ untuk menambah angka channel.

Tekan CH – untuk mengurangi angka channel.

• Memakai tombol digital 0-9.

Anda dapat memilih angka channel dengan menekan angka 0 sampai dengan 9.

Sebagai tambahan, ketika TV berada pada beberapa mode, TV akan bekerja pada mode TV dan memutarkan channel yang bersangkutan jika tombol ditekan.

- Contoh

Untuk memilih - channel (e.g. Channel 5): tekan 5.

Untuk memilih -- channel (e.g. Channel 20): tekan 2 dan 0 dengan jeda waktu yang singkat.

Penyesuaian Suara

• Tekan tombol VOL+/- untuk menyesuaikan volume suara.
• Jika Anda ingin mematikan suara, tekan 📄.
• Anda dapat menyalakan kembali dengan menekan atau menambah volume suaranya.

Mengubah Sumber Input

Anda dapat memilih sumber input dengan menekan tombol SOURCE pada remote control.

Tekan tombol ▲/▼ untuk memilih sumber input dan tekan tombol ENTER untuk memastikan pilihan Anda.

Bagaimana Menjalankan Menu

Sebelum menyalakan TV, ikuti langkah-langkah di bawah ini untuk mempelajari bagaimana menjalankan menu pilihan dan penyesuaian fungsi yang berbeda. Langkah akses berbeda-beda tergantung pada menu yang dipilih.

1. Tekan tombol MENU untuk menampilkan menu utama.
2. Tekan tombol ◀/▶ untuk siklus melalui menu utama, kemudian tekan tombol ENTER atau TV/AV (→) di panel untuk mengkonfirmasi.
3. Tekan tombol ▲/▼ untuk memilih sub item yang diinginkan.
4. Tekan tombol ENTER untuk mengakses sub menu.
5. Tekan tombol ▲/▼/◄/► untuk memilih nilai yang diinginkan. Penyesuaian dalam OSD mungkin berbeda, tergantung pada menu yang dipilih.
6. Tekan tombol MENU untuk kembali ke menu sebelumnya.
7. Tekan tombol EXIT untuk keluar dari menu.

CATATAN: Jika item dalam MENU ditampilkan abu-abu, itu berarti item tersebut tidak tersedia atau tidak dapat disesuaikan.

➢ Tombol pada TV memiliki fungsi sama yang berhubungan dengan tombol pada remote control. Jika remote control hilang atau tidak dapat berfungsi, anda dapat menggunakan tombol pada TV untuk memilih menu. Manual ini berpusat pada pengoperasian remote control.

Konfigurasi Menu Saluran

Mencari Otomatis	Tekan tombol ENTER untuk memulai pencarian program otomatis yang secara otomatis mencari dan menyimpan semua program yang tersedia.
Sistem warna	Untuk memilih Sistem Warna.
Sistem suara	Untuk memilih Sistem Suara.
Pencarian saluran manual	Pencarian manual mengizinkan anda mencari dan mengatur sendiri stasiun berdasarkan susunan yang anda inginkan.
Pengubahan Program	Tekan tombol ▲/▼ untuk memilih item.Tekan tombol merah untuk menghapus channel.Tekan tombol hijau untuk mengubah nama channel.Tekan tombol kuning untuk menggeser channel.Tekan tombol biru untuk melewati channel.Tekan tombol ♥ untuk menjadikan channel favorite.Tombol CH+/CH- dapat digunakan untuk memilih halaman berikut atau halaman sebelumnya.

Konfiguarasi Menu Gambar

Mode Gambar	Anda dapat memilih jenis gambar yang terbaik sesuai dengan kebutuhan mata anda. Kontras, Kecerahan, Saturasi, keseimbangan warna gambar dapat disesuaikan ketika mode gambar(picture mode) dipilih oleh pengguna.
Temperatur warna	Memilih temperature warna dari gambar.
Aspect Ratio	Anda dapat memilih ukuran gambar yang terbaik sesuai dengan kebutuhan mata anda.
DNR	Mengurangi gambar berbintik/bergaris pada saat signal penyiaran lemah.
Layar(In PC-RGB mode)	Jika TV digunakan sebagai terminal display, mode output mode computer disarankan 1280 x1024(60Hz), Hal tersebut dapat menampilkan performa terbaik dari TV.Pengaturan otomatis: Mengatur image secara otomatis.Posisi H: Atur gambar agar di tengah dengan menggerakan ke kiri atau ke kanan.Posisi V: Atur gambar agar di tengah dengan menggerakan ke atas atau ke bawah.Size: Mengatur besar layar.Phase: Meningkatkan kualitas ketika karakter memiliki kontras yang rendah atau gambar berkelip.

Konfigurasi Menu Suara

Menu Pengoperasian

Mode Suara	Anda dapat memilih mode suara sesuai selera pribadi anda.Item dapat diseuaikan bila mode suara diatur ke User
Keseimbangan	Anda dapat mengatur keseimbangan suara speaker pada level yang diinginkan.
AVL	AVL otomatis tetap sama pada level yang sama jika anda merubah program. Karena setiap stasiun siaran memiliki kondisi signal sendiri, pengaturan suara mungkin diperlukan tiap kali channel dirubah. Fasilitas ini mengizinkan pengguna menikmati level volume yang stabil dengan pengaturan otomatis untuk tiap program.
Surround	Untuk menubah suara latar.

Konfigurasi Menu Waktu

Waktu
Jam	-- --
Waktu mati	Mati
Waktu hidup Mati
Tidur	Mati
Auto Sleep	4 Jam
Pilih Tekan "ENTER" untuk memilih Tekan "MENU" untuk kembali

Jam	Atur sistem waktu.Anda dapat mengatur waktu yang tepat sebelum menggunakan fungsi waktu on/off.
Waktu mati	Atur waktu mematikan TV anda.Waktu menyala dan waktu mati tidak dapat diatur sama, dan tidak dapat bekerja pada menu operasi.
Waktu hidup	Atur waktu TV anda menyala.
Tidur	Pilih waktu untuk mengubah TV anda ke mode stand by secara otomatis.
Auto Sleep	Pilih waktu tidur otomatis yang anda inginkan.Tidur otomatis mengubah TV ke mode stand by secara otomatis setelah waktu pengaturan berlalu.(Waktu pengaturan adalah 4 jam ketika meninggalkan pabrik).Semua pilihan Menu Timer kecuali Clock dan Auto Sleep tidak tersedia dalam Mode USB.

Konfigurasi Menu Fungsi

Bahasa	Pilih bahasa yang anda inginkan.
Transparan	Pilih menu transparan sesuai gambar latar yang berbeda.
Layar biru	Ketika tidak ada signal TV		Ketika tidak ada signal yang lain
	Menyala	Layar Biru Layar Biru
	Mati	Gambar berbintik-bintik putih	Layar Hitam
Panel dikunci	Ketika panel kunci(panel lock) diaktifkan, semua tombol pada TV terkunci dan kehilangan fungsi mereka. Untuk melepasakan panel lock, harap tekan tombol sembarang pada TV selama 5 detik. Ketika anda memilih item ini tidak aktif, tombol TV pada mode biasa.
Pengingat Kesehatan	Nyalakan atau matikan pengingat kesehatan(health remind). Ketika pengingat kesehatan menyala, akan ada gambar yang mengingatkan anda untuk beristirahat setelah selang 2 jam.
Store Demo	Mengatur Store Demo ON atau OFF. Store Demo adalah pengaturan optimal untuk lingkungan pada Toko.Apabila ada pengguna yang mengatur kualitas gambar tidak optimal, mode Demo Store akan membalikan pengaturan gambar optimal setelah beberapa waktu.

Menu Pengoperasian

Mode Energi	Beralih Mode Energi "hidup" atau "mati"
Demonstrasi Energi	Beralih Demonstrasi Energi "hidup" atau "mati" Ketika Mode Energi dan Demonstrasi Energi diatur dalam posisi "Hidup", "Konsumsi" akan muncul di layar TV.
Kembali ke semula	Menyimpan pengaturan sistem sesuai sistem yang ditentukan pabrik.

Menggunakan Mode USB

- Untuk mengakses/ menghentikan mode USB

Tekan tombol SOURCE untuk memanggil menu sumber signal pilihan. Gunakan ▲/▼ untuk memilih USB, dan tombol ENTER untuk mengakses mode USB. Anda boleh menggunakan menu sumber signal pilihan untuk keluar dari mode USB.

CATATAN:

➢ Tidak mendukung dengan baik perangkat USB khusus.
USB Kapasitas Maksimum: DC 5V 500mA.

- Format yang mendukung

Fungsi USB dapat mendukung perangkat USB dengan memori USB. Dapat memainkan PHOTO, MUSIK, FILM atau file TEXT.

Mendukung format Photo: JPEG, BMP, PNG.

Mendukung format Musik: WMA, MP3, M4A (AAC).

Mendukung format Film: MPG, RM.

Mendukung format Text: TXT.

CATATAN:

USB tidak mendukung dokumen algoritma special.
USB mendukung format-format yang disebutkan diatas, jika format file tidak sesuai, ubah menjadi format yang diberikan.
▶ Video decoder mendukung H.264.

• Penghubung Operasi Utama

Menu Pengoperasian

1. Gunakan tombol ◀/▶ untuk memilih PHOTO, MUSIK, FILM atau TEXT. Tekan tombol ENTER untuk masuk ke sub menu.
2. Gunakan tombol panah dan tombol ENTER untuk masuk pada disk yang diinginkan. Tekan ENTER untuk membuka folder.
3. Gunakan tombol panah untuk memilih file. Gunakan tombol ENTER untuk menandai atau meniadakan tanda pada file. Tekan tombol ▶ untuk memainkan file yang dipilih. Jika tidak ada file yang ditandai, semua files dalam folder akan dimainkan secara berurut setelah anda menekan tombol ▶
4. Tekan tombol INFO untuk menampilkan menu yang sedang dimainkan.
5. Tekan ■ untuk menghentikan files dimainkan.
6. Tekan tombol EXIT untuk kembaili ke menu sebelumnya.

- Fungsi dasar

1. ▶ Play/ Pause

Mulai memainkan file yang dipilih dalam folder atau menghentikan sementara.

1. ■ Stop

Menghentikan file dimainkan.

Anda dapat menekan /◀ untuk melewati ke file sebelumnya atau setelahnya.

1. Previous/Next

Anda dapat memilih file yang dikehendaki pada kondisi normal.

1. Red button

Pilih file yang ingin dihapus, tekan tombol merah untuk membuka menu bersangkutan, kemudian tekan tombol ENTER untuk menghapusnya.

1. CH+/CH-

Ketika melihat file TEXT, tekan CH+/CH- untuk mengubah halaman atas dan bawah.

1. CH+/CH- on the TV

Pada mode USB, pakai tombol CH+/CH- pada TV seperti menggunakan tombol ENTER pada remote kontrol.

Tekan tombol CH+/CH- pada TV selama lebih dari 3 detik untuk memulai memainkan file yang dipilih.

1. VOL+/VOL- on the TV

Ketika memilih file, gunakan tombol VOL+ /VOL- pada TV seperti Anda menggunakan tombol pada remote control. ◀/▶

Ketika bermain file, gunakan tombol VOL+ /VOL- pada TV seperti Anda akan menggunakan tombol VOL+ /VOL- pada remote control.

Pemecahan Masalah

Ketika Anda menghadapi masalah-masalah umum seperti di bawah, Anda mungkin mendiagnosa dan mendapatkan solusinya tanpa menghubungi teknisi.

Gejala Kemungkan Alasan Solusi
Tidak ada gambar, tidak ada suara, dan lampu indikator tidak menyala	1.Kabel power tidak terpasang2.Tidak ada sumber listrik padam	1.Colok kabel power2.Nyalakan sumber listriknya
Gambar dan suara tidak normal	1.Kontras, ketajaman, dan warna tidak diatur dengan benar2.Sistem warna tidak diatur dengan benar3.Sistem suara tidak diatur dengan benar	1.Sesuaikan kekontrasan, ketajaman dan warnanya2.Atur sistem warna ke standar penyiaran negara setempat3.Atur sistem suara ke standar penyiaran Negara setempat
Gambar ada bintik salju	Sumber sinyalnya rendah tingkatnya atau kabel sinyal rendah kualitasnya	Pakai kabel sinyal yang berkualitas
Tidak ada gambar, tidak ada suara dan lampu indikator berwarna hijau/biru	Volume suara dalam kondisi yang paling kecil atau TV dalam mode diam.	Sesuaikan nilai dari volume suara
	Kabel sinyal tidak terhubung dengan benar.	Hubungi kabel sinyal dengan benar
Layar biru, AV ditayangkan	Tidak ada masukan sinyal atau kabel video tidak terhubung atau terhubung dengan kurang baik	Hubungkan kabel video dengan benar
Gambar tidak jelas atau goyang atau ada garis horizontal hitam (pada mode PC)	Gambar PC tidak diatur dengan benar.	Masuk ke menu Screen, pilih Auto Adjust ke perform automatic calibration dan sesuaikan Phase untuk menyelesaikan masalah
Gambar PC tidak di tengah
Tidak ada suara	Tidak ada sinyal masukan audio atau kabel audio tidak terhubung dengan benar	Hubungi kabel audio dengan benar
Gambar PC tertayang dengan warna yang tidak tepat	color temp tidak tersesuaikan dengan benar oleh pengguna	Sesuaikan kembali color temp, atau pilih original color setting

Pedoman Pemecahan Masalah

Sumber HDMI,seluruh layar penuh dengan titik salju	Sumber penghasil tidak standar	Colok kabel HDMI kembali
Remote kontrol tidak berfungsi	Baterai tidak terpasang dengan benar atau sudah habis tenaganya	1. Pastikan kutub positif dan negative sudah benar.2.Periksa apakah kontaknya longgar antar baterai dan sumbernya3.Ganti baterainya

Perawatan

Kerusakan dini dapat dicegah. Bersihkan dengan hati-hati dan teratur dapat memperpanjang waktu TV baru Anda. Pastikan untuk mematikan listrik dan cabut kabel power sebelum Anda mulai membersihkan.

Bersihkan layar

1. Cara yang bagus untuk menjauhkan debu dari layar Anda. Basahi kain halus dalam campuran air hangat dan pelembut pakaian atau deterjen pencuci piring. Peras kain sampai hampir kering, kemudian gunakan untuk mengelap layar.
2. Pastikan kelebihan air tidak ada pada layar, dan biarkan kering sebelum Anda menyalakan TV Anda.

Bersihkan kabinet

Untuk menghilangkan kotoran atau debu, bersihkan kabinet dengan kain halus, kering dan bebas serta. Pastikan tidak menggunakan kain basah.

Jika Anda akan meninggalkan TV Anda dalam waktu yang panjang (misalnya liburan), adalah bagus untuk melepaskan kabel power untuk mencegah kemungkinan rusak akibat kilat atau lonjakan kilat.

Pembuangan alat rumah tangga yang lama

Petunjuk Eropa 2012/19/EU mengenai Limbah Elektrik dan Peralatan Elektronik (WEEE), mensyaratkan untuk peralatan rumah tangga yang lama tidak boleh dibuang di aliran limbah sortir kota. Peralatan yang lama harus dikumpulkan secara terpisah untuk mengoptimalkan pemulihan dan pendaur ulangan material yang terkandung, dan mengurangi dampak pada kesehatan manusia dan lingkungan.

Simbol tong sampah yang disilang mengisyaratkan kewajiban Anda ketika hendak membuang peralatan, harus secara terpisah pengumpulannya. Konsumer harus menghubungi otoritas setempat atau pengecer untuk informasi yang tepat dalam pembuangan peralatan rumah tangga mereka yang lama.

☐ Peralatan ini adalah II Kelas atau alat listrik berisolasi ganda. Ini telah dirancang sedemikian rupa sehingga tidak memerlukan koneksi aman ke bumi listrik.

Spesifikasi CHANGHONG LED

SPESIFIKASI UMUM
Jenis layar	LED19D1000	LED22D1000	24D1000F
Ukuran (inci) layar	19	22	24
SISTEM PENYIARAN
Analog	Ya	Ya	Ya
Digital	T idak	T idak	T idak
GAMBAR
Resolusi	1366 x 768	1920x1080	1920x1080
BLU jenis (lampu latar)	LED	LED	LED
Rasio kontras dinamis	600:1	600:1	1000:1
ResponseTime(MPRT)	5ms	5ms	5ms
Full HD	T idak	Ya	Ya
VIDEO
PictureStatusMode	4 mode (Standar, Lembut, Pemakai, Tajam)
AUDIO
Audio Output		2w+2w
Speaker System		2 speaker
SoundMode	5 mToLagar/Musik/Sports/Pemakai/Standar)
Mono/Stereo/Dual		T idak
FITUR
USB 2.0	PHOTO/MUSIK/FILM/TEXT
Smart penghematan energi		T idak
ANTARMUKA
Set Side		========
USB 2.0		1
AV In		1
Komponen (Y Pb, Pr)		1
Set Bottom		========
RF In		1
Input HDMI/HDCP		1
PC Audio Input		1
RGB In (Dsub 15pin)		1

POWER KONSUMSI

Tegangan, Frekwensi	1 0 0 - 240V~ 50/60Hz
Konsumsi daya	25W	30W	30W
Siaga (Off mod	us) 1 W	1 W	1 W
DIMENSI
Berat (Kg)	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
SET (w/o stand)	2.6	2.85	3.1
Posisi berdiri	3.5	3.45	3.9
WxHxD (mm)	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Spesifikasi CHANGHONG LED

SPESIFIKASI UMUM
Jenis layar	LED24B1000
Ukuran (inci) layar	24
SISTEM PENYIARAN
Analog	Ya
Digital	Tidak
GAMBAR
Resolusi	1366x768
BLU jenis (lampu latar)	LED
Rasio kontras dinamis	2000:1
ResponseTime(MPRT)	8.5ms
HDReady	Ya
VIDEO
PictureStatusMode	4 mode (Standar, Lembut, Pemakai, Tajam)
AUDIO
Audio Output	2w+2w
Speaker System	2 speaker
SoundMode	5 m Theater/Musik/Sports/Pemakai/Standar)
Mono/Stereo/Dual	Tidak
FITUR
USB 2.0	PHOTO/MUSIK/FILM/TE)
Smart penghematan energi	Tidak
ANTARMUKA
Set Side	========
USB 2.0	1
AV In	1
Komponen (Y Pb, Pr)
Set Bottom	========
RF In	1
Input HDMI/HDCP	1
PC Audio Input	1
RGB In (Dsub 15pin)	1

POWER KONSUMSI

Tegangan, Frekwensi 100 -240V\~ 50/60Hz

Konsumsi daya

Siaga (Off mod us)

30 W

1 W

DIMENSI

Berat (Kg)

SET(w/o stand)

Posisi berdiri

WxHxD (mm)

SET

Posisi berdiri

[EMPTY]

3.1

3.9

[EMPTY]

552.5×346×50.5

552.5x388x178

Spesifikasi CHANGHONG LED

SPESIFIKASI UMUM
Jenis layar	LED24868
Ukuran (inci) layar	24
SISTEM PENYIARAN
Analog	Ya
Digital	Tidak
GAMBAR
Resolusi	1366x768
BLU jenis (lampu latar)	LED
Rasio kontras dinamis	1000:1
ResponseTime(MPRT)	8.5ms
HDReady	Ya
VIDEO
PictureStatusMode	4 mode (Standar, Lembut, Pemakai, Tajam)
AUDIO
Audio Output	2w+2w
Speaker System	2 speaker
SoundMode	5 m Theater/Musik/Sports/Pemakai/Standar)
Mono/Stereo/Dual	Tidak
FITUR
USB 2.0	PHOTO/MUSIK/FILM/TE>
Smart penghematan ener gi	Tidak
ANTARMUKA
Set Side	========
USB 2.0	1
RF In	1
Set Bottom	========
AV In	1
Input HDMI/HDCP	1
PC Audio Input	1
RGB In (Dsub 15pin)	1
mini Komponen (Y Pb, Pr)	1

POWER KONSUMSI

Tegangan, Frekwensi 100 -240V\~ 50/60Hz

Konsumsi daya

Siaga (Off mod us)

35W

1 W

DIMENSI

Berat (Kg)

SET(w/o stand)

Posisi berdiri

WxHxD (mm)

SET

Posisi berdiri

[EMPTY]

3.95

4.2

[EMPTY]

576x366x41

576x413x178

Spesifikasi CHANGHONG LED

SPESIFIKASI UMUM
Jenis layar	LED22C1000
Ukuran (inci) layar	22
SISTEM PENYIARAN
Analog	Ya
Digital	Tidak
GAMBAR
Resolusi	1366x768
BLU jenis (lampu latar)	LED
Rasio kontras dinamis	600:1
ResponseTime(MPRT)	5ms
HDReady	Ya
VIDEO
PictureStatusMode	4 mode (Standar, Lembut, Pemakai, Tajam)
AUDIO
Audio Output	2w+2w
Speaker System	2 speaker
SoundMode	5 mToater/Musik/Sports/Pemakai/Standar)
Mono/Stereo/Dual	Tidak
FITUR
USB 2.0	PHOTO/MUSIK/FILM
Smart penghematan ener gi	Tidak
ANTARMUKA
Set Side	========
USB 2.0	1
RF In	1
Set Bottom	========
AV In	1
Input HDMI/HDCP	1
PC Audio Input	1
RGB In (Dsub 15pin)	1
Komponen (Y, Pb, Pr)	1

POWER KONSUMSI

Tegangan, Frekwensi 100 -240V\~ 50/60Hz

Konsumsi daya

Siaga (Off mod us)

30W

1 W

DIMENSI

Berat (Kg)

SET(w/o stand)

Posisi berdiri

WxHxD (mm)

SET

Posisi berdiri

[EMPTY]

3.29

3.76

[EMPTY]

527.5×340×46

527.5x369.8x186.9

Spesifikasi CHANGHONG LED

SPESIFIKASI UMUM
Jenis layar	LED24D2200
Ukuran (inci) layar	24
SISTEM PENYIARAN
Analog	Ya
Digital	T idak
GAMBAR
Resolusi	1920x1080
BLU jenis (lampu latar)	LED
Rasio kontras dinamis	3000:1
ResponseTime(MPRT)	5ms
HDReady	Ya
VIDEO
PictureStatusMode	4 mode (Standar, Lembut, Pemakai, Tajam)
AUDIO
Audio Output	2w+2w
Speaker System	2 speaker
SoundMode	5 mToater/Musik/Sports/Pemakai/Standar)
Mono/Stereo/Dual	T idak
FITUR
USB 2.0	PHOTO/MUSIK/FILM/TE>
Smart penghematan energi	T idak
ANTARMUKA
Set Side	========
Komponen (Y, Pb, Pr)	1
Set Bottom	========
DCIN	1
USB	1
HDMI	1
PC	1
VIDEO	1
R- Audio -L	1
PC/DVIAUDIO	1
ANT	1
headphone	1

POWER KONSUMSI

Tegangan, Frekwensi 100 -240V\~ 50/60Hz

Konsumsi daya

Siaga (Off mod us)

35W

1 W

DIMENSI

Berat (Kg)

SET(w/o stand)

Posisi berdiri

WxHxD (mm)

SET

Posisi berdiri

[EMPTY]

3.85

4.95

[EMPTY]

552 .6x332x50.8

552.6x365x153.1

CHANGHONG

Operation Manual

LED TV

Model:LED19D1000

LED22D1000

LED22C1000

LED24D1000F

LED24B1000

LED24868

LED24D2200

Contents

Warning.... 1

Jakarta 10730 – Indonesia

Telp : [phone] ( Hunting )

Fax :[phone]

SMS Service Centre: 0815-9990111

Service E-mail: [e-mail]

Web site: www.changhong.co.id

call centre: 1500 866
