PANDUAN PENGGUNA NA-FD11AR1 PANASONIC

Terima kasih kerana membeli produk ini.

• Untuk mendapatkan prestasi dan keselamatan yang optimum, sila baca arahan ini dengan teliti sebelum menggunakan.
• Simpan manual ini untuk rujukan pada masa akan datang.

AWW9901C71C0-0C5

A0620-0(M)

Dicetak di Vietnam

06-2020

Langkah Berjaga-jaga Keselamatan

AMARAN

Boleh mengakibatkan kecederaan serius atau kematian.

Jangan benarkan kanak-kanak menggunakannya sendirian.

• Perlengkapan ini bukan untuk kegunaan individu (termasuk kanak-kanak) yang kurang keupayaan fi zikal, deria atau mental, atau kurang pengalaman atau pengetahuan, kecuali jika mereka telah diberikan penyeliaan atau arahan berkaitan penggunaan perlengkapan ini oleh individu yang bertanggungjawab keatas keselamatan mereka.
• Kanak-kanak harus diperhatikan untuk memastikan yang mereka tidak bermain dengan perlengkapan ini.

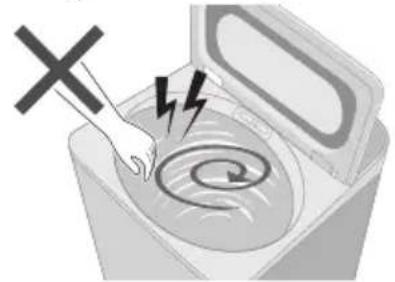

Jangan sentuh tab sehingga ia betul-betul berhenti.

Jika tab tidak berhenti dalam masa 15 saat:

Jangan sentuh dengan tangan basah.

Jangan tahan atau tarik pada kordnya.

Masukkannya sepenuhnya. Jangan guna.

Gunakan soket yang sesuai untuk perkakas ini.

Jangan ungkai, baiki atau ubah suai sendiri mesin basuh ini.

Langkah Berjaga-jaga Keselamatan (sambungan)

AWAS

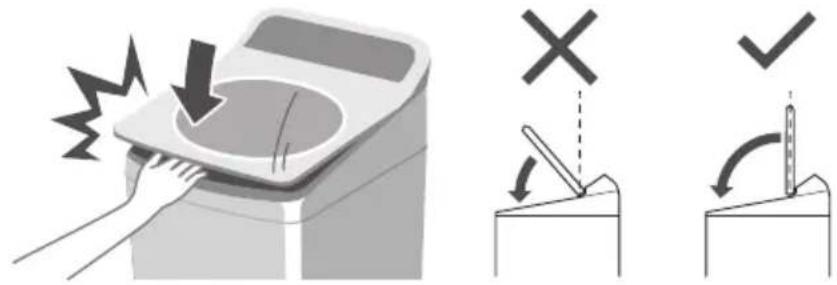

Berhati-hati agar jari anda tidak tersebut.

Jika penutupnya rosak, berhenti menggunakan serta-merta.

Berhati-hati dengan tangan dan kaki anda.

- Anda hendaklah menggunakan set hos baru yang dibekalkan dengan mesin basuh ini dan jangan gunakan semula set hos yang lama.

■ Untuk kain kering maksimum dan ketuk tekanan air, lihat Halaman 32.

Jangan halang bukaan muka bawah dengan karpet, dll.

Persediaan dan pemeriksaan basuhan

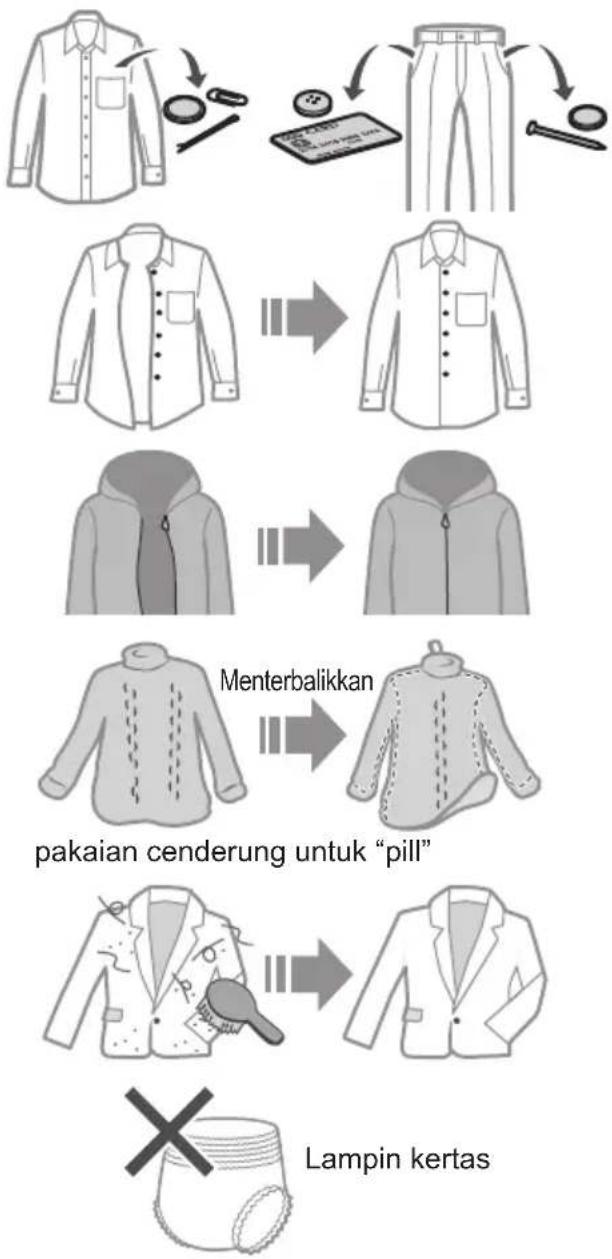

Pemeriksaan sebelum membasuh

Menggunakan jaring dobi untuk kain halus

Untuk "Stain Master" (H. 16)

- Penetapan proses mencuci program "Stain Master" dan "Soak (Rendam)" tidak boleh diubah.

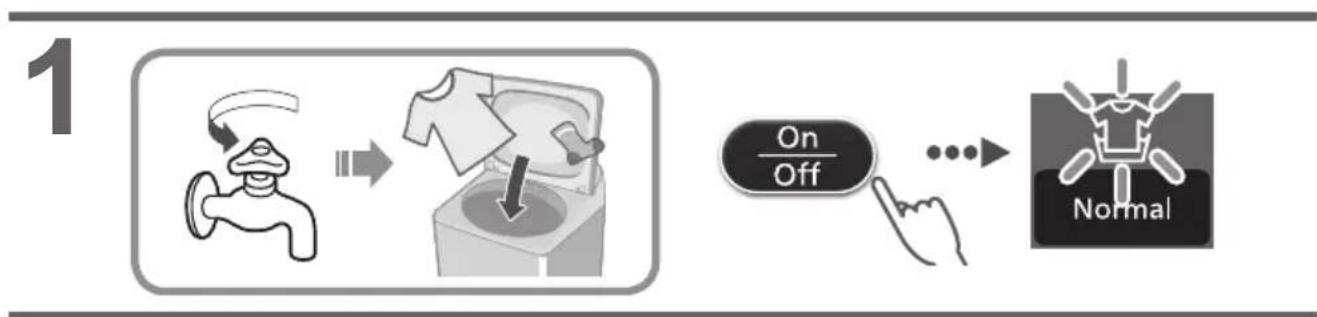

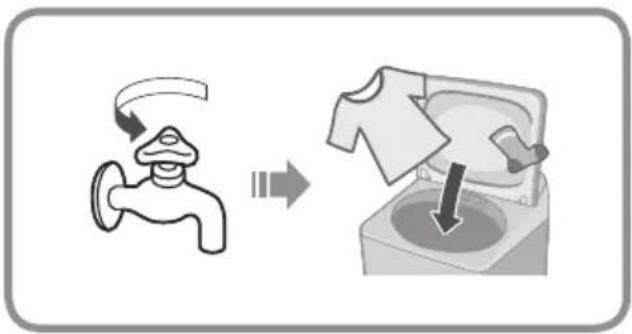

Membasuh

	Program Tujuan			Kapasiti maksimum * (kg)
Basuh	Soak (Rendam) (H. 9)		● Untuk sangat kc Prarendam untuk membasuh	13.5 11.5
	(H. 16)		● Untuk jenis noda yang berikut	5.0
	Kotoran ringan	Sweat (Peluh)
		Mud (Lumpur)
		Soya/Sauce (Kicap/Sos)
Dry	Air Dry (90 min) (Kering Udara) (H. 17)		● Mengeringkan pakaian gentian sintetik	2.0
Maintenance			● Pengeringan tab
	Tub Hygiene (Kebersihan Tab) (H. 23)		● Pencucian tab Mencegah kulapuk dan bau busuk	—

NOTA

- Program “Normal (Biasa)” dan program “Water Save (Jimat Air)” disyorkan untuk beban dengan kotoran biasa pada kapasiti terkadar mesin basuh ini.

Detergen / Pelembut / Peluntur

• Ikut arahan di setiap bungkusan.
• Untuk pembersikan21
• Tutup laci detergen dan pelembut sepenuhnya sebelum digunakan.

• Jangan masukkan detergen terus ke dalam tab.
• Tahap berbuih bergantung kepada keadaan seperti saiz beban, takat kekotoran, jenis detergen, dan kekerasan air.

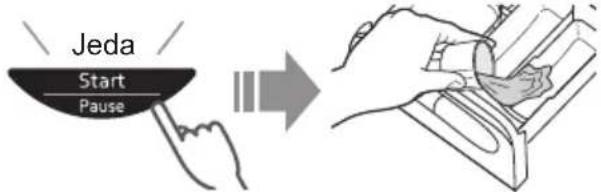

- Untuk menambah pelembut semasa operasi:

Air

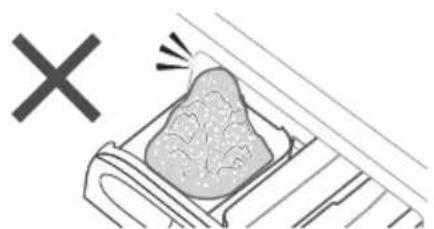

Jangan gunakan pelembut terasing atau pepejal.

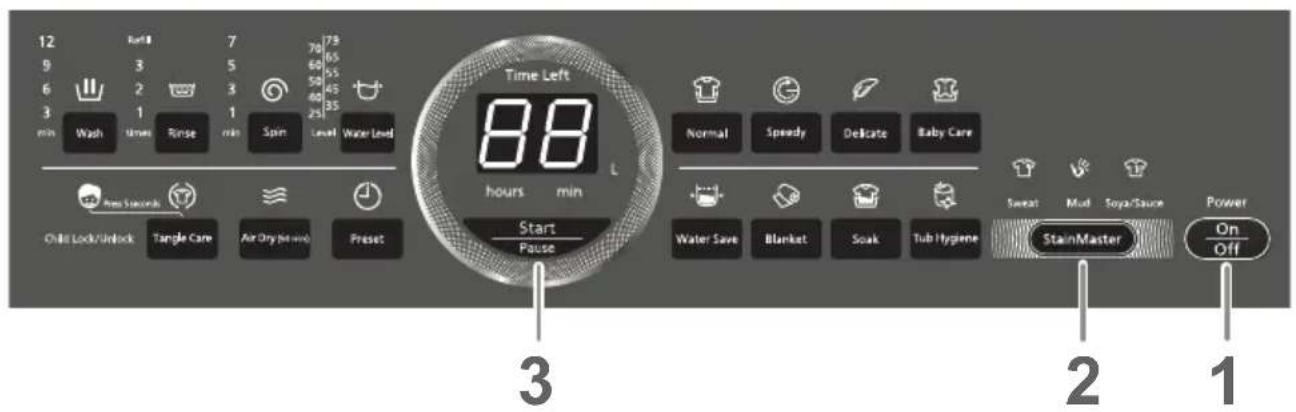

Tetapkan berapa jam kemudian untuk menyelesaikan operasi.

1

2

saat

Semua tanda- tanda lain dimatikan.

Normal	2 - 24
Speedy	1 - 24
Delicate	-
Baby Care	2 - 24
Water Save	2 - 24
Blanket	-
Soak	3 - 24
StainMaster	2 - 24
Air Dry (90 min)	-
Tub Hygiene	-

■ Untuk mengesahkan

■ Untuk membatalkan atau menukar

Wash (Basuh) / Rinse (Bilas) / Spin (Perah)

Blanket (Selimut)

Maksimum jumlah air *

4.2 kgGentian sintetik 100 %Kapas 100 %

* NA-FD13AR1: 79 L / NA-FD11AR1: 75 L

Persediaan: (H. 7)
Untuk NA-FD13AR1

1

2

■ Pratetapan pemasa (jam) (H. 14)

3

4

5

• Jumlah maksimum air: 65 L
- Anda tidak boleh mengubah tetapan proses basuhan program ini.

Air Dry (90 min) (Kering Udara (90 min))

• Basuhan mungkin tidak cukup kering (bergantung pada jumlah dan jenis pakaian dan suhu).
• Memandangkan tiada alat pemanas digunakan untuk fungsi ini, anda mungkin berasa bahawa cucian sejuk dan tidak cukup kering.

Menetapkan Auto Tab Bersih

Mencegah kulapuk, tersedia dengan semua program kecuali "Water Save (Jimat Air)" dan "Air Dry (Kering Udara)".

■ Penunjuk lampu

Mengesan

Fungsi didayakan

Membatalkan pembaz akhir

1

Memusing tab dengan tangan

* Fungsi ini tidak mengunci penutup dan operasi butang.

1

2

Tahan 5 saat

■ Membatalkan: prosedur yang sama

Kandungan Program

Program		Jumlah masa^*1 (anggaran)	Wash(Basuh)(minit)	Rinse( Bilas)^*2 (kali)	Spin(Perah)(minit)
	Normal (Biasa)	65 10 2	7
	Speedy (Cepat)	45 3 2	5
	Delicate (Halus)	50 9 2	1
	Baby Care(Penjagaan Bayi)	70 10 2	7
	Water Save (Jimat Air)	85 12 4	5
	Blanket (Selimut)	70 12 2	5
	Soak (Rendam)	125 ^*2	71 (Rendam 59)	2 7
Stain Master	Sweat (Peluh) 65 13 2 7
	Mud (Lumpur) 85 32 2 7
	Soya/Sauce (Kicap/Sos)	105 ^*2	54 (Rendam 29)	2 7
	Tub Hygiene(Kebersihan Tab)	150 ^*2	65 (Rendam 62)	2 30

*1 Jumlah masa adalah anggaran (Apabila kadar standard bekalan air 15 L / min dan suhu air adalah bersuhu 28 °C).

*2 Baki masa 99 minit atau kurang akan dipaparkan. --→99

- “Refill”: untuk mengisi air ke dalam tab dan kemudian membilas muatan sambil membekalkan air.

Penyenggaraan

Penapis rumbai

Jika sukar untuk menanggalkan penapis (H. 18)

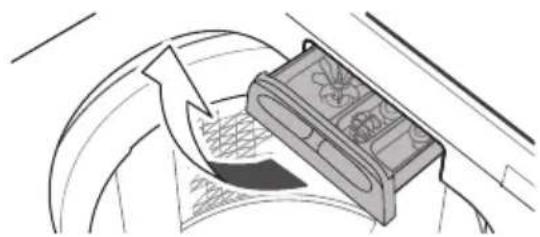

Laci detergen dan pelembut

Jika ada kotoran sisa detergen atau pelembut

1

Pencuci neutral untuk dapur

Penyenggaraan (sambungan)

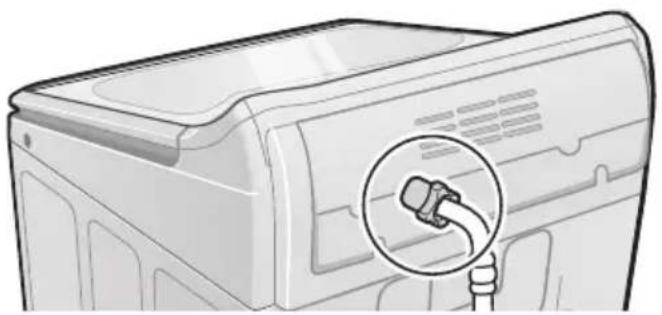

Penapis bekalan air

Jika air tidak mengalir dengan lancar

Pastikan anda meminta juruservis melakukan pemasangan.

■ Jangan pasang sendiri.
■ Mengikut kaedah pemasangan ini.
Jika kamu tidak, Panasonic tidak akan bertanggungjawab atas sebarang kemalangan atau kerosakan.

Pemasangan (sambungan)

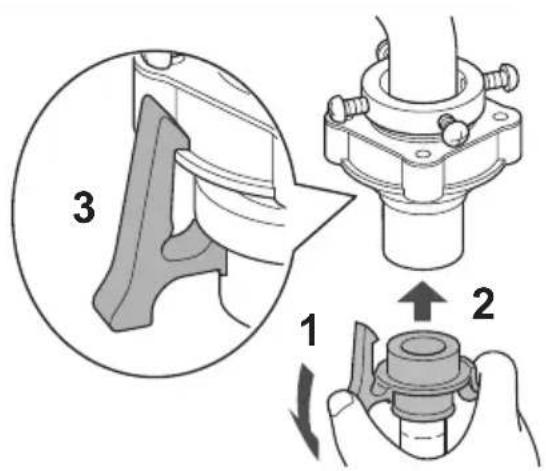

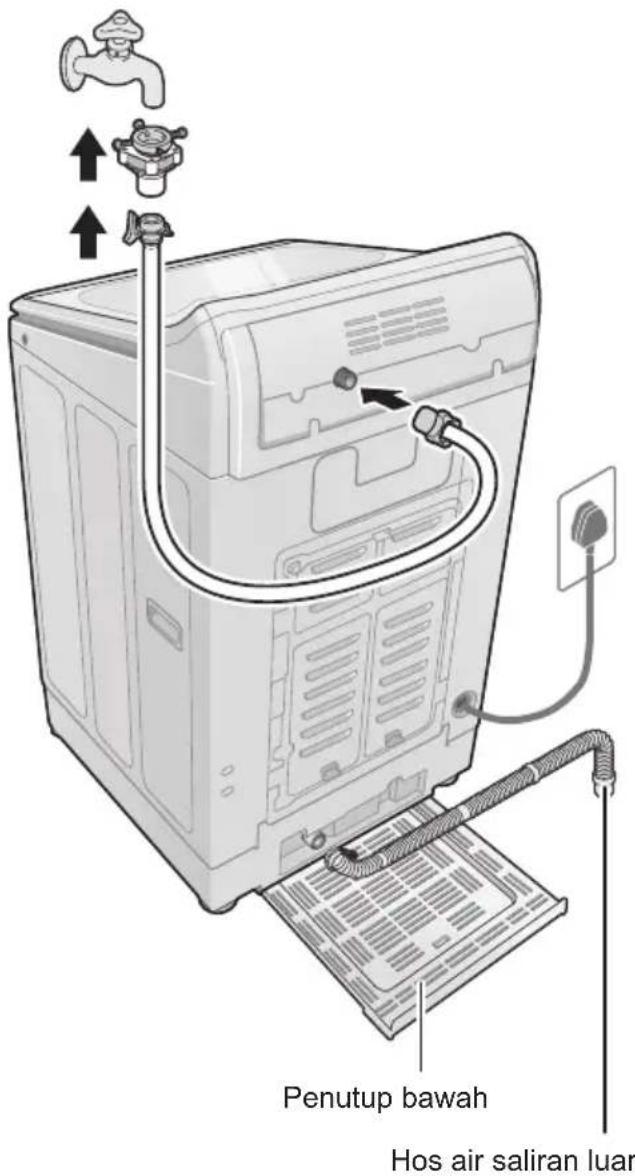

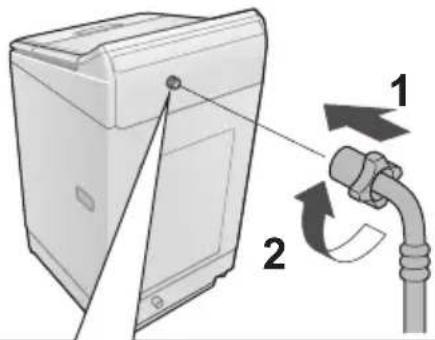

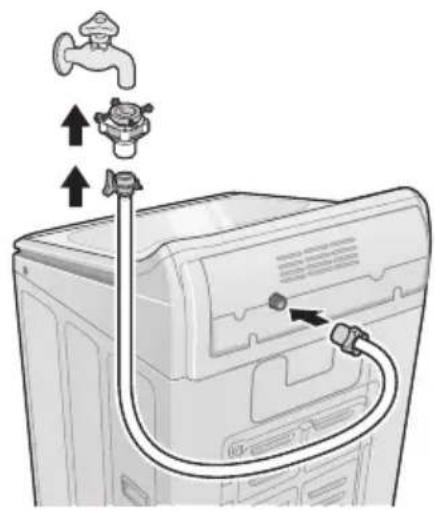

Sambungkan hos bekalan air

Ketatkan dengan kukuh (Untuk mencegah kebocoran air).

5

6

• Ketatkan nat dengan rapi.
• Jangan pintal, penyek, ubah suai atau potong hos.

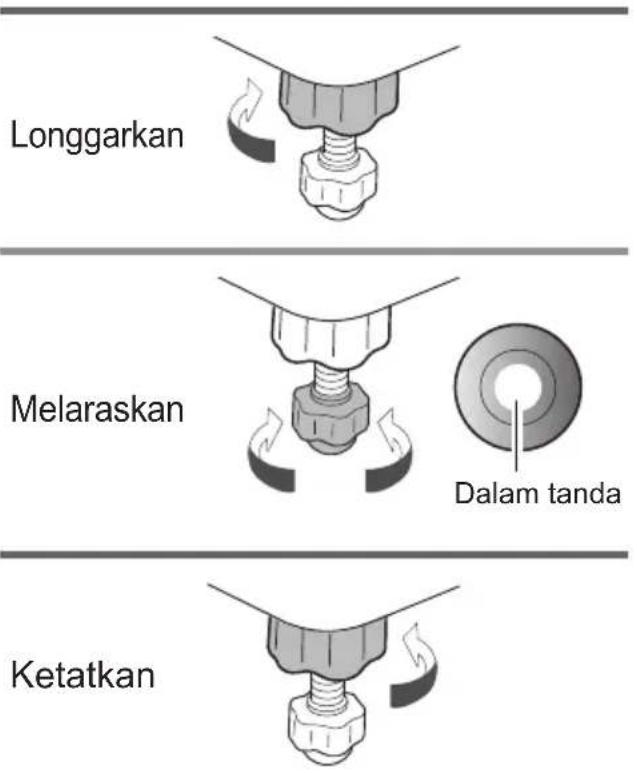

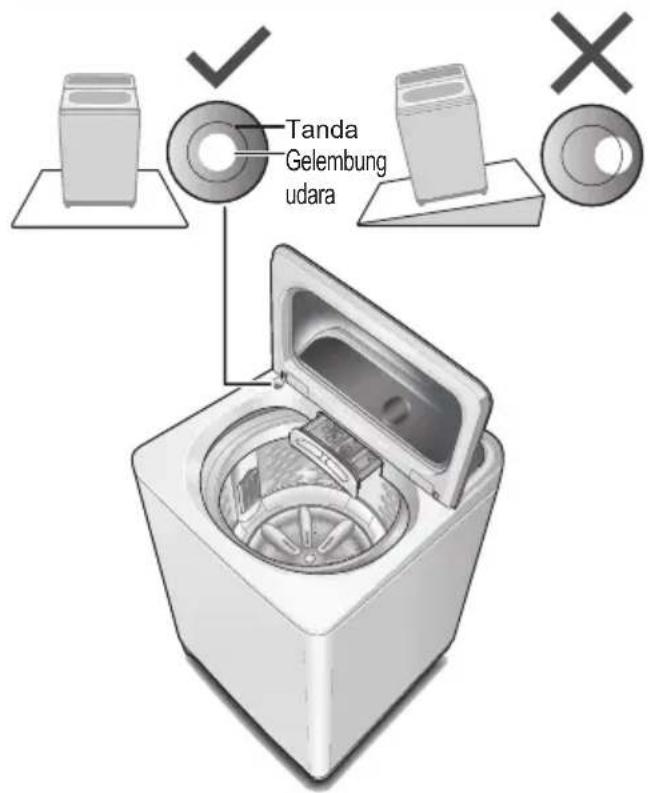

Pastikan mesin basuh adalah sekata

■ Jika gelembung adalah di luar tanda

Operasi percubaan

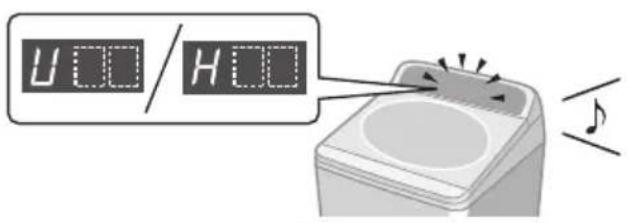

Paparan Ralat

■ Persediaan

Perah atau "Kering Udara" tidak boleh dipilih.

Tidak sekata

Tidak stabil atau condong

	Gejala Perkara perlu diperiksa
Masa	Penunjuk masa meningkat atau tidak menurun.	Petunjuk masa adalah anggaran sahaja. Baki masa diperbetulkan semasa operasi.
	Lebih lama daripada penunjuk masa.	Apabila pakaian tidak sekata.	Apabila saliran air tidak baik.
	Operasi ini melewati masa pratetapan.	→ Masa operasi menjadi lebih lama.
Unit utama	Tiada operasi	□ Semak● Kegagalan kuasa □ Memcuba● Tutup tudung. □ Tekan “Mula”.	□ Masa pratetapan □ Masukkan plag kua sepenuhnya. □ Hidupkan pemutus litar
	Tidak dapat menukar tetapan proses (selepas memulakan).	□ Memcuba● Semasa proses membasuh □ Selepas proses membasuh[DTDA]
Basuh	Air dibekalkan semasa mencuci.	Apabila paras air menurun.	Apabila jumlah dobi besar.
		→ Air ditambah secara automatik.
	Paras air
	Terlalu tinggi	Apabila pakaian basah.	Apabila terdapat air di dalam tab sebelum operasi.
		→ Paras air mungkin lebih tinggi.
	Terlalu rendah	Dengan pakaian ringan (gentian sintetik, dll.).
		→ Paras air mungkin lebih rendah.
Bilas	Operasi bermula dengan proses bilas, namun, air tidak dibekalkan..	Apabila tiada air dalam tab.	→ Air dibekalkan selepas perah.
		Apabila terdapat air di dalam tab.	→ Air dibekalkan selepas air sedia ada dibuang dan perah.
Perah	Perubahan perah untuk bilas.	Jika pakaian tidak sekata, mesin basuh akan membetulkan ketaksamarataan itu secara automatik dengan proces bilas.
	Bilas bermula bukan perah.
	Putaran tidak tetap	Kelajuan putaran tab dilaraskan bagi mengurangkan getaran.

Tidak dapat menukar tetapan proses (selepas memulakan).

Penyelesaian Masalah (sambungan)

	Gejala Perkara perlu diperiksa
Lain-lain	Kegagalan kuasa / Pemutus litar mati.		Apabila kuasa pulih semula, operasi akan bersambung semula dari mana ia berhenti.
		Mati		Hidup
	□Semak □MemcubaDi bawah 5.0 kg □Prarawatan (H. 7) □Dipilih mengikut jenis kotoran. (H. 11)

Spesifikasi

No. Model NA-FD13AR1 NA-FD11AR1
Voltan terkadar 220 - 240 V
Frekuensi terkadar 50 Hz
Penggunaan kuasa terkadar 435	W 390 W
Jumlah air standard 79 L 75 L
Kapasiti maksimum(Pakaian kering)	13.5 kg11.5 kg
Ukuran produk	639 mm (L) x 724 mm(D) x 1069 mm (T)	639 mm (L) x 724 mm(D) x 1049 mm (T)
Berat produk 40 kg
Tekanan air paip 0.01 - 1 MPa
