| Terméktípus | Szabadon álló gázfőzőlap elektromos multifunkciós sütővel |
| Márka | Indesit |
| Modell | K343 M(X)/EU |
| Sütő térfogata | 54 liter |
| Sütő belső méretei (Szélesség x Mélység x Magasság) | 39 x 41 x 34 cm |
| Melegítőfiók belső méretei (Szélesség x Mélység x Magasság) | 42 x 44 x 23 cm |
| Maximális sütő teljesítményfelvétel | 2100 W |
| Főzőlap égői (3) | Gyors (3,30 kW), Félgyors (2,10 kW), Segédégő (1,15 kW) G20 gázhoz |
| Sütő programok | 5: Légkeveréses, Ventilációs, Grill, Dupla Grill, Ventilált Dupla Grill |
| Vezérlés típusa | Gombok az égőkhöz, választó- és termosztát a sütőhöz, opcionális időzítő |
| Gyújtás | Elektronikus gyújtás (egyes modelleknél) |
| Biztonsági funkciók | Lánghiba-biztosító berendezés a főzőlap égőin, sütőajtó opcionális védőfelszerelés |
| Gázcsatlakozás | 1/2 hüvelyk gázmenetes csatlakozó; tömlő vagy rugalmas rozsdamentes acélcső |
| Ellátási nyomás | 25 mbar (metán), 30 mbar (PB-gáz) |
| Elektromos ellátás | 230 V, frekvencia az adattábla szerint |
| Sütőlámpa | 230 V, 25 W, E14 típus, magas hőmérsékletálló (300 °C) |
| Beépítési típus | 1. osztály (szabadon álló) vagy 2. osztály 1. alosztály (szekrények között) |
| Termék nettó tömege | Körülbelül 55 kg (becsült) |
| Magasság állítás | Állítható lábak vagy préselt lábak |
| Tisztítás és karbantartás | Kézi tisztítás zománc, rozsdamentes acél, égő alkatrészek; szükség esetén sütőlámpa csere |
| Garancia | Nincs megadva, lásd a gyártó szervizközpontjait |
Gyakran ismételt kérdések - K343 M(X)/EU INDESIT
Felhasználói kérdések a következőről K343 M(X)/EU INDESIT
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Tűzhely PDF formátumban ingyenesen! Találja meg kézikönyvét K343 M(X)/EU - INDESIT és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. K343 M(X)/EU márka INDESIT.
HASZNÁLATI ÚTMUTATÓ K343 M(X)/EU INDESIT
Beépítés és használat
tűzhely
beépítés és használat
K 342 M/EU
K 342 MS/EU
K 343 M/EU
HU Elektromos multifunkciós tűzhely 5 sütési programmal
Használati útmutató 15
A készülék teljesítőképességének és biztonságának megtartása érdekében kérjük, figyeljen a következőkre: kizárólag a jótállási jegyen felsorolt szervizeinkhez forduljon!
- ragaszkodjon eredeti alkatrészek beszereléséhez!
Ezt a készüléket csak otthoni, háztartási használatra szabad alkalmazni.
2 Ez a használati útmutató csak akkor érvényes: ha a készüléken fel van tüntetve: HU. a következő országk...
3 Ez a használati útmutató 1 osztályú (függetlenül beszerelt) vagy 2 osztályú, 1 alcsoportú (két szekrény közé beszerelt) készülékekre vonatkozik.
4 A készülék használata előtt kérjük, figyelmesen olvassa végig az ebben a füzetben található utasításokat, mert fontos információkat tartalmaznak a biztonságos beszerelésről, használatról és ápolásról. Kérjük, gondosan őrizze meg ezt a füzetet, hogy bármikor elolvashassa!
5 A csomagolás levétele után győződjön meg a készülék sértetlenségéről! Kétség esetén ne használja a készüléket, hanem forduljon a szervizhez! A csomagolás részeit (műanyag zacskók, habszivacs, csavarok stb.) úgy tárolja, hogy azt gyermekek ne érhessék el, mert ezek potenciális veszélyforrást jelentenek!
6 Az üzembe helyezést csak szakember végezheti a gyártó utasításainak alapján. A helytelen beszerelés miatt keletkező sérülésekért és károkért a gyártó semmilyen felelősséget nem vállal.
7 A készülék elektromos biztonsága csak akkor megfelelő, ha az szakszerűen, az érvényben lévő biztonsági előírásoknak megfelelően, földelt hálózathoz van csatlakoztatva. Fontos, hogy ezt az alapvető biztonsági követelményt ellenőrizze, és kérdéses esetben egy szakemberrel elvégeztesse a földelés alapos ellenőrzését! A gyártó nem vonható felelősségre a berendezés hiányzó földelése miatt keletkező károkért.
8 Felállítás előtt biztosítani kell, hogy a készülék felszereléskori beállítása összhangban legyen a helyi ellátási feltételekkel - gázfajta és névleges csatlakozási gáznyomás, valamint az elektromos hálózattal.
9 Győződjön meg arról, hogy az elektromos rendszer és az aljzat megfelel a típuscímkén megadott maximális teljesítmény értéknek! Kérdéses esetben kérje szakember véleményét.
10 A beszerelésnél egy legalább 3 mm-es kontaktusnyílású multipoláris kapcsolót kell elhelyezni.
11 Ha az aljzat és a készülék csatlakozódugója nem kompatibilis, cseréltesse ki az aljzatot egy megfelelőre szakemberrel, akinek arról is meg kell győződnie, hogy a hálózati csatlakozó, amelyet az aljzathoz csatlakoztat, megfelel a készülék által felvett maximális teljesítménynek! Nem ajánlatos adapter, többszörös aljzat és/vagy hosszabbító használata. Ha mégis szükség van ezek használatára, csak olyan egyszeres vagy többszörös adaptert és hosszabbítót használjon, amelyek megfelelnek az érvényben lévő biztonsági előírásoknak! Figyeljen arra, hogy ne lépje túl az egyszeres adapteren és hosszabbítón jelzett érvényes kategóriát, vagy a többszörös adapteren jelzett maximális teljesítményt.
12 Amennyiben nem használja a készüléket, kapcsolja ki a készülék főkapcsolóját vagy húzza ki a csatlakozódugót az aljzatból, és zárja el a gáz főcsapot!
13 Ne takarja le a nyílásokat és réseket, amelyek a készülék szellőzésére vagy a hő eloszlatására szolgálnak!
14 Ha a készülék hálózati kábele sérült, vagy ki kell cserélni, azt csak a gyártó által javasolt szerviz szakemberei cserélhetik ki.
15 A tűzhely kizárólag arra a célra használható, amelyre tervezték. Minden más használatra (pl. helyiségek fűtésére) alkalmatlan és veszélyes. A gyártó nem vonható felelősségre olyan károkért, amelyek szakszerűtlen, hibás vagy nem rendeltetésszerű használatra vezethetők vissza.
16 Elektromos készülékek használata néhány alapvető szabály betartását igényli. Különösen:
- A készüléket soha ne érintse meg nedves, vizes kezekkel és lábakkal!
- A készüléket soha ne üzemeltesse mezítláb!
- Ha hosszabbító használata szükséges, különös óvatossággal használja azt!
Soha ne a hálózati kábelnél fogva vagy a készülék eltolásával húzza ki a csatlakozót az elektromos hálózatból! Ne használja, ha a hálózati kábel sérült, hanem forduljon a tűzhely engedélyezett szervizéhez!
A készüléket ne tegye ki az időjárás viszontagságainak (eső, nap stb.).
A készüléket felügyelet nélkül ne használják gyerekek vagy erre alkalmatlan személyek!
17. Tisztítási és karbantartási munkálatok előtt áramtalanítsa a készüléket a hálózati csatlakozó dugó kihúzásával vagy a biztosíték kikapcsolásával, és várja meg, amíg a készülék kihűl!
18. Ha úgy dönt, hogy nem használja többet a készüléket, tegye azt használhatatlanná a hálózati csatlakozó dugó kihúzásával és a vezeték átvágásával! Tegyen minden potenciális veszélyforrást biztonságossá, ez az óvintézkedés különösen a gyermekek megvédése érdekében fontos, akik játszhatnak a nem használt és kidobott készülékkel.
19. A balesetek elkerülése érdekében ne használjon egyenlőtlen vagy deformálódott aljú edényeket az égőkön vagy az elektromos mezőkön! Az edények és serpenyők fogantyúit forgassa belülre, hogy elkerülje, hogy véletlenül meglökje azokat.
20. A készülék egyes részei hosszú ideig melegek maradnak a használat után. Ügyeljen arra, hogy ne érintse meg azokat, amíg teljesen ki nem hűltek.
21. Soha ne használjon gyúlékony folyadékokat, mint pl. alkohol, benzin, stb. a készülék közelében üzemelés közben!
22. Ha a tűzhely közelében kis elektromos készülékeket használ, tartsa távol a hálózati csatlakozó vezetéket a meleg részektől!
23. Amennyiben nem használja a készüléket, állítsa a gombokat "·"/"o" pozícióra!
24. A készülék egyes részei és a sütő ajtó használat közben nagyon magas hőmérsékletet érhetnek el. Ezeket a részeket tartsa távol a gyermekektől!
25. A gázkészülékeknek megfelelő szellőzésre van szükségük a helyes működéshez: Tartsa be a "Készülék üzembe helyezése" című fejezet utasításait.
26. Figyelem: Soha ne tegyen forró edényeket vagy tárgyakat és gyúlékony anyagokat a melegentartó rekeszbe!
27. Amennyiben a sütőt egy talpazatra állítja, tegye meg a szükséges óvintézkedéseket annak érdekében, hogy a készülék ne csúszhasson le a talpazatról!
Üzembe helyezés
Ezek az utasítások szakképzett, engedélyezett műszaki szerelőnek szólnak, azért, hogy biztosítsa a beszerelés, beállítások és karbantartások helyes elvégzését a jelenleg érvényben lévő előírások betartásával.
Fontos: minden beállítási vagy karbantartási munka elvégzése előtt húzza ki a készüléket az áramhálózatból!
A készülék elhelyezése:
Tűzveszélyességi besorolás tekintetében ez a készülék X típusú, ami azt jelenti, hogy a tűzhely közvetlenül konyhabútor mellé is elhelyezhető, feltéve, hogy a bútor magassága nem haladja meg a tűzhely magasságát. A tűzhely hátoldalával érintkező falnak nem szabad gyúlékony anyagból lennie. Ne felejtse el, hogy használat közben a tűzhely hátsó fala akár 50 °C-kal is a szobahőmérséklet fölé emelkedhet!
Fontos: A készülék csak megfelelően szellőző helyiségben állítható fel, az érvényben lévő előírásoknak megfelelően, ügyelve a következő előírások betartására:
a) A helyiségnek rendelkeznie kell egy elszívó rendszerrel, amely az égésterméket a szabadba vezeti. Ez lehet páraelszívó vagy elektromos ventilátor, amely a sütő üzembe helyezésekor automatikusan bekapcsol.
Kürtő vagy kürtőrendszer (tűzhelyekhez) Elvezetés közvetlenül a szabadba

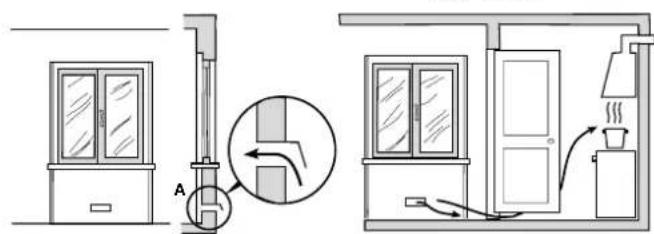

b) A helyiségnek rendelkeznie kell egy olyan rendszerrel is, amely biztosítja a levegő utánpótlását. Ez a megfelelő égés biztosításához szükséges: Az égéshez szükséges levegő áramlása nem lehet kisebb, mint kW-onként 2 m³/óra. Ez a levegőellátás történhet közvetlenül a szabadba nyúló csövön keresztül, melynek keresztmetszete legalább 100 cm² kell, hogy legyen. Ügyeljen arra, hogy a nyílás ne tömődhessen el, mert ez balesetveszélyes! (A ábra) A levegőmennyiség biztosítása történhet közvetett módon is a szomszédos helyiségen keresztül. Ekkor a szomszédos helyiségnek kell a fentebb leírtak szerinti szellőzéssel rendelkeznie, és a két helyiség között megnövelt rést kell alkalmazni. Ezek a helyiségek azonban nem lehetnek nappalik, hálószobák vagy tűzveszélyes helyiségek: (B ábra)
Tűzveszélyes helyiségek A részlet Szomszédos A szoba, amelyet
helyiség szellőztetni kell
A szükséges levegő mennyiségének biztosítása a szabadból közvetlenül A ábra B ábra
Megnövelt nyílás az ajtó és a talaj között
c) A készülék intenzív vagy hosszabb ideig tartó használatakor nyissa ki az ablakot, vagy növelje a levegőáramlás mértékét a megfelelő szellőzés biztosítása érdekében!
d) PB gázzal üzemelő készülék esetén – mivel a PB gáz nehezebb, mint a levegő – a helyiség alján legyen a kivezető nyílás, amelyen keresztül egy esetleges gázszivárgás esetén a gáz eltávozhat. A teli vagy félig üres palackokat nem szabad talajszint alatti helyiségben (pl. pince) üzemeltetni vagy tárolni, mert ez balesetveszélyes. Csak az éppen használatban lévő palackot tartsa a tűzhellyel egy helyiségben, a hőforrástól (tűzhely, kémény, főzőlap stb.) távol, hogy a palack hőmérséklete ne érhesse el az 50 °C-ot!
A készülék szintezése (csak néhány típusnál)
A készüléket felszerelték állítható lábacskákkal, amellyel szintezheti a készüléket. Amennyiben szükséges, ezeket a lábacskákat becsavarhatja a tűzhely alsó sarkainál a burkolatba.
A lábak felszerelése (csak néhány típusnál)
A lábakat a tartozékok és a tűzhely alapzata alá kell szerelni.
A tűzhely üzembe helyezése
A tűzhelyet felállíthatja közvetlenül olyan konyhabútor mellé, amely nem magasabb a készüléknél.
A tűzhely hátsó oldalával közvetlenül érintkező fal nem lehet gyúlékony anyagból. Használat közben a tűzhely hátsó fala akár 50 °C-kal is a szobahőmérséklet fölé emelkedhet.
A tűzhely helyes üzemelésének biztosításához tartsa be a következő biztonsági előírásokat:
a) A tűzhely elhelyezhető konyhában, étkezőben, garzonlakásban, de nem használható a fürdőszobában.
b) A tűzhely mellett lévő konyhaszekrénynek (amely magasabb, mint a tűzhely) legalább 200 mm távolságra kell lennie a tűzhely tetejétől mérve. Ne tegyen függönyöket a tűzhely mögé vagy 200 mm-nél közelebb a tűzhely széleitől mérve!
c) A páraelszívót az arra vonatkozó használati útmutató utasításainak betartásával kell beépíteni!
d) A tűzhely szélével egy vonalban elhelyezhet faliszekrényeket, feltéve, hogy a szekrény alsó fala minimum 420 mm-re van a főzőlap felett. A gyúlékony anyagból készült szekrények
minimális távolsága a főzőlaptól mérve 700 mm e) A tűzhely hátsó oldalával érintkező falnak tűzálló anyagból kell lennie.
Gáz csatlakoztatás
A tűzhely gázcsatlakoztatását csak szakképzett gázszerelő végezheti. A helytelen üzembe helyezésből adódó károkért a gyártó semmilyen felelősséget nem vállal.
A készüléket a helyi gázművek előírásai és az érvényben lévő szabályozások betartásával kell a hálózatra vagy a gázpalackra csatlakoztatni.
Mielőtt a készüléket rákötné a gázra, ellenőrizze, hogy a tűzhely a háztartásban lévő gázfajtára van-e beállítva! Ha nem, akkor a gáz csatlakoztatása előtt kövesse az "Átállás más gázfajtára" című fejezet utasításait!
Néhány típusnál a készülék jobb és bal oldalán is található gázcsatlakoztatási lehetőség, amely szükség szerint használható. Ha meg szeretné változtatni a csatlakoztatás helyét, cserélje meg a tömlőtartó és a zárósapka helyét, és helyezze vissza a tömítést (a készülék tartozéka)!
Palackos folyékony PB gázzal való működtetés esetén használjon az érvényes előírásoknak megfelelő nyomásszabályzót!
Fontos: Ellenőrizze, hogy a gáznyomás megfelel-e a "Gázégő és gázfúvóka jellemző adatai" című táblázatban található értékeknek, mert ez biztosítja a biztonságos üzemelést, a megfelelő fogyasztást és a készülék hosszú élettartamát!
Csatlakoztatás a tömlővel
A csatlakoztatást az érvényben lévő előírásoknak megfelelő gáztömlő használatával végezze!
A cső belső átmérőjének a következő méretűnek kell lennie: - 8 mm folyékony PB gáznál;
- 13 mm földgáznál.
A tömlő felszerelésénél tartsa be a következő biztonsági előírásokat:
A tömlő egyetlen részének sem szabad olyan részekkel érintkeznie, amelyeknek a hőmérséklete meghaladja az 50°C-ot. A tömlő hosszának 1500 mm-nél rövidebbnek kell lennie. A tömlőt nem szabad kitenni semmilyen hajlításnak vagy húzásnak, és nem lehetnek rajta hajlatok, törések vagy hurkok. Ügyeljen arra, hogy a tömlő ne érjen éles szélű vagy mozgó részekhez, és ne nyomódjon össze! A tömlőt úgy helyezze el, hogy bármikor könnyen elérhető legyen teljes hosszúságban, hogy ellenőrizni lehessen az állapotát!
Ellenőrizze, hogy a tömlő teljesen illeszkedik-e a két végénél, és rögzítse a szorítókkal az érvényben lévő előírásoknak megfelelően! Ha a fenti előírások bármelyike nem teljesíthető, flexibilis fémcsövet kell használni a csatlakoztatáshoz.
Amennyiben a készüléket 2. csoport 1. alcsoportnak megfelelően szereli be, csak az előírásoknak megfelelő flexibilis fémcső használható a csatlakoztatáshoz.
Flexibilis, tagolatlan, rozsdamentes acélcső csatlakoztatása
Távolítsa el a tömlőtartót, amely a készülékre van rögzítve! A gázellátó csőszerelvény egy 1/2"-es gázmenetű cső. Csak olyan csövet és tömítést használjon, amelyek megfelelnek
az érvényben lévő előírásoknak! A cső teljes hossza nem haladhatja meg a 2000 mm-t.
A csatlakoztatás tömörségének ellenőrzése
Pontos: A csatlakoztatás után szappanos oldattal ellenőrizze a csatlakozások tömör zárását! Soha ne használjon nyílt lángot! A csatlakoztatás után győződjön meg arról, hogy a flexibilis fémcső nem ér mozgó részekhez, és hogy nincs sehol összenyomódva!
A vezeték hálózatra történő csatlakoztatása Szereljen fel egy szabványos csatlakozódugót, amely megfelel a típuscímkén megadott terhelésnek!
Amennyiben a készüléket közvetlenül a hálózathoz kívánja csatlakoztatni, úgy a készülék és a hálózat közé egy legalább 3 mm-es kontaktnyílású csatlakozót kell beszerelni. A kapcsolónak meg kell felelnie a teljesítményértéknek és az érvényben lévő előírásoknak (nem szakíthatja meg a földelő vezetéket).
A hálózati kábelt úgy kell elhelyezni, hogy ne érjen a szobahőmérséklethez mérve 50 °C-nál nagyobb hőmérsékletű helyhez a teljes hosszúságában.
A csatlakoztatás előtt ellenőrizze, hogy: a háztartásban lévő elektromos rendszer megfelel-e a készülék terhelésének (ld. típustábla)!
a hálózat rendelkezik-e megfelelő földeléssel az érvényben lévő előírásoknak megfelelően! a tűzhely beszerelése után az aljzat vagy az árammegszakító könnyen hozzáférhető-e!
Megjegyzés: Soha ne használjon hosszabbítót, adaptert vagy mellékáramkört, mivel ezek túlmelegedést vagy tüzet okozhatnak!
Átállás más gázfajtára
A gáz fajtájának átállításához, tekintettel arra a gázfajtára, amelyhez a készüléket gyártották (a fedőre erősített címkén olvasható), kövesse a következő lépéseket: a) Cserélje ki a készülékre felszerelt tömlőtartót a megfelelőre. Fontos:
Fontos: A folyékony, palackos PB gázhoz való tömlőtartó jelzése 8, a földgázhoz való pedig 13. Mindig illessze be a tömítést!
b) A fúvókák kicserélése:
- Távolítsa el a rácsokat és a lemezt a burkolatból! Csavarozza ki a fúvókákat 7 mm-es csavarkulcs használatával, és cserélje ki az új típusú gázhoz való fúvókákra (ld. az 1. táblázatot a "Gázégő és gázfúvóka jellemző adatai")!
- Szerelje vissza az összes elemet az előző lépések fordított sorrendjében!
Fontos: A művelet befejezése után cserélje ki a régi azonosító matricát egy másikra, amely az új gáztípust jelzi! A matrica a szerviznél szerezhető be. Megjegyzés: Abban az esetben, ha a használt gáz nyomása az ajánlott nyomástól eltér (vagy változik), egy erre alkalmas nyomásszabályzó beszerelése szükséges a bevezető csőbe az ide vonatkozó érvényben lévő előírásoknak megfelelően.
Gázégő és gázfúvóka jellemző adatai
- táblázat
| Gázfajta | G 25.1 | G20 | ||||||
| Ég. Fúvóka ö | átmér (mm)ö | Gázterhelés (Nm3/h) | Névlegeségésh (MJ/mö) | Névlegeshöterhelés(kW) | Fúvókaátmér (mm)ö | Gázterhelés (Nm3/h) | Névlegeségésh (MJ/mö) | Névlegeshöterhelés(kW) |
| JE gyors (R) | 1,16 | 0,288 | 32,510 | 2,6 | 1,16 | 0,318 | 37,780 | 3,30 |
| JH, BH Közepes(S) | 1,06 | 0,189 | 32,510 | 1,7 | 1,06 | 0,209 | 37,780 | 2,10 |
| Segédég ö BE (A) | 0,79 | 0,101 | 32,510 | 0,9 | 0,79 | 0,112 | 37,780 | 1,15 |
| Összes | - | 1,312 | - | 11,5 | - | 1,448 | - | 14,75 |
Csatlakozási nyomás: 25,0 mbar
| Gázfajta | G 30 | |
| Ég. Fúvókaö | átmér (mm)ö | Névleges hőterhelés (kW) |
| JE gyors (R) | 0,86 | 2,6 |
| JH, BH Közepes (S) | 0,7 | 1,7 |
| Segédég. Összesö BE (A) | 0,50 | 0,9 |
| 3,71 | 12,4 | |
Csatlakozási nyomás: 30,0 mbar
K 342 M/EU
K 342 MS/EU
K 343 M/EU
Vevőtájékoztató adatlap, megfelelőségi nyilatkozat
Gyártó: INDESIT
Azonosító jel:
K 342 MS/EU típusú túzhelyhez
Névleges feszültség: 230 V/50 Hz
Érintésvédelmi osztály: I' (csak védőföldeléssel ellátott aljzathoz csatlakoztatható)
Befoglaló méretek:
szélesség: 500 mm
mélység: 600 mm
magasság: 850/900 mm
A gázégők teljesítménye: G 20
G 25'1 gyors(R) 3,3 kW
2,6 kW
közepes(S) 2,1 kW
1,7 kW
segéd (mokka)(A) 1,15 kW
0,9 kW
A sütő teljesítménye: 1900 W A grill teljesítménye: 2100 W
A sütő űrtartalma: 54 l
Tűzveszélyességi besorolás: X
CE
A forgalombahozó a 79/1997 (XII.31) IKIM, a többször módosított 22/1998.(IV.17) IKIM rendeletek alapján tanúsítja, hogy a fenti készülék megfelel a követelményeknek.
73/23/CEE, 1973.02.19 (Alacsony feszültség) és vonatkozó módosításai
89/336/CEE, 1989.05.03 (Elektromágneses
kompatibilitás) és vonatkozó módosításai
93/68/CEE, 1993.07.22 és vonatkozó módosításai
90/396/CEE, 1990. 06.028 (Gáz) és vonatkozó
módosításai
73/23/CEE,
MSZ EN 30-1-1/1999
Magyarországi Közvetlen Ker. Képviselet
Interoffice Irodaház
Nyár utca 32.
A készülék jótállási feltételei a mellékelt jegy szerintiek.
A tűzhely leírása
A Zsírfelfogó borítólap B Gáz égő C Elektromos gyújtó (típustól függően) D Edénytartó rács E Kapcsoló tábla F Állítható lábacska vagy láb G Serpenyő vagy sütőtepsi J Égésbiztosító a főzőlap égőihez (típustól függően)
K Sütő rács
L Választó gomb M Termosztát gomb N A tűzhely gázégőinek vezérlő gombjai O Termosztát lámpa P Elektronikus időkapcsoló (típustól függően) S Időmérő gomb (típustól függően) T Elektromos gyújtó a főzőlap gázégőihez (típustól függően)
A készülék különböző funkciói és használata
A tűzhely különböző funkciói a kapcsolótáblán található gombok használatával hozhatók működésbe.
A tűzhely gázégőinek vezérlő gombjai (N)
A tűzhely gázégőit egy-egy gombbal üzemeltetheti, amelyet egy felt kör jelez.
A gázégő begyújtásához tartson egy égő gyufát vagy egy elektromos gyújtót az égő közelébe! Nyomja be és fordítsa el a megfelelő gombot az óramutató járásával ellentétes irányba a maximum D pozícióig! Minden égő működtethető maximum, minimum vagy közepes lángon. A gombokon lévő szimbólumok jelentése: • = kikapcsolt állapot (a gomb akkor van ezen a pozíción, ha a szimbólum egy vonalban áll a kapcsolótáblán található jelzéssel), D = maximum, D = minimum.
irányba a maximum D pozícióig! Mindegyik égő működtethető maximum, minimum vagy közepes lángon. A gombokon lévő szimbólumok jelentése: • = kikapcsolt állapot (a gomb akkor van ezen a pozíción, ha a szimbólum egy vonalban áll a
kapcsolótáblán található jelzéssel), = maximum, =
Néhány típus fel van szerelve a gázégőkhöz való elektromos gyújtószerkezettel; ezek a típusok a gyújtó elem meglétéről ismerhetők fel. Ez a gyújtó elem az "T" jelű gomb enyhe megnyomásával hozható működésbe. Ha meg szeretne gyújtani egy égőt, nyomja meg az "T" jelű gombot, és közben nyomja be teljesen a megfelelő gombot, és fordítsa el az óramutató járásával ellentétes irányba, amíg az meggyullad. Az azonnali meggyulladás érdekében mindig először a gombot nyomja meg, és csak utána fordítsa el a kapcsolót! Néhány típusnál az elektromos szikragyújtót a gombba építették.
Ha ilyen típusú készülékkel rendelkezik, akkor a "C" jelzést vegye figyelembe, míg a "T" jelzéssel a készüléke nem rendelkezik. A speciális égő meggyújtásához nyomja be teljesen a megfelelő gombot, és forgassa el az óramutató járásával ellentétes irányba a maximum állásba, és tartsa benyomva, amíg az égő meggyullad!
Néhány típust felszereltek a gázégőkhöz való elektromos gyújtószerkezettel; ezek a típusok a ( ) gyújtó elem meglétéről
ismerhetőek fel. Ez a gyújtóelem az "T"-vel jelölt gomb enyhe megnyomásával hozható működésbe. Ha meg szeretne gyújtani egy égőt, nyomja meg az "T" jelű gombot, és közben nyomja be teljesen a megfelelő gombot, és fordítsa el az óramutató járásával ellentétes irányba, amíg az meg nem gyullad. Az
Az azonnali meggyulladás érdekében mindig először a gombot nyomja meg, és csak utána fordítsa el a kapcsolót! Egyes típusoknál az elektromos szikragyújtót a gombba építették.
Egyes típusoknál az elektromos szikragyújtót a gombba építették. Ha ilyen típusú készülékkel rendelkezik, akkor a “C” jelzést vegye figyelembe, míg a “T” jelzéssel a készüléke nem rendelkezik. A speciális égő meggyújtásához nyomja be teljesen a megfelelő gombot, és forgassa el az óramutató járásával megegyező irányba.
ellentétes irányba a maximum állásba, és tartsa benyomva, amíg az égő meg nem gyullad!
Fontos: Abban az esetben, ha az égő lángja véletlenül kialudna, zárja el a vezérlőgombot, és várjon legalább 1 percet, mielőtt megpróbálná újra meggyújtani az égőt!
Égésbiztosító a gázégőkhöz
A tűzhelyek rendelkeznek lángőr biztosítókkal. Fontos: Mivel az égők égésbiztosítóval vannak felszerelve, az égő meggyújtása után tartsa benyomva a gombot kb. 6
másodpercig, hogy a biztonsági elem kellően felmelegedhessen!
Figyelem:
Figyelem: Ha először használja a sütőt, azt tanácsoljuk, hogy állítsa a hőmérséklet-szabályzót a legmagasabb állásba, és hagyja bekapcsolva üresen a sütőt kb. fél óráig! Ezután nyissa ki az ajtót és szellőztesse ki a helyiséget!
A szag, amelyet a kezdeti használatnál érezhet, azoknak az anyagoknak
az elpárolgása, amelyeket arra használtak, hogy megvédjék a sütőt a tárolás alatt a beszerelésig.
Figyelem:
Figyelem: Csak ha a forgónyárssal (típustól függően) süt, akkor használja a sütő alsó felületét! Egyéb esetekben soha ne használja a sütő alját, és ne tegyen edényeket működés közben a sütő aljára, mert megsérülhet a zománc! Az ételeket (edények,
alumínium fólia stb.) mindig a sütőrácsra tegye, amely a készülék tartozéka, és amelyet a vezető sínekbe kell betolni!
A sütő üzemeltető gombjai
A 3 funkciós sütő kombinálja a hagyományos hőáramlású sütő előnyeit a sokkal modernebb légkeveréses típusok előnyeivel. Ez a rendkívül sokoldalú készülék lehetővé teszi, hogy egyszerűen és biztosan válasszon az 5 különböző sütési mód közül. A különböző funkciókat a kapcsolótáblán található gombok segítségével állíthatja be:
L - funkcióválasztó gomb (a szimbólum jelzi)
M - hőmérséklet-szabályzó gomb (a szimbólum jelzi)
Amennyiben a funkcióválasztó gomb a “0” pozíciótól eltérő
állásban található, a sütő világítás bekapcsol. A szimbólummal jelzett pozíció lehetővé teszi, hogy bekapcsolja a sütő világítást anélkül, hogy a fűtőelemek bármelyike be lenne kapcsolva. Amennyiben a sütő világítás ég, ez azt jelenti, hogy a sütő üzemel, és a lámpa bekapcsolva marad az üzemeltetés végéig.
1. Hagyományos sütési mód
- Az “L” gomb pozíciója: ☐ - Az “M” gomb pozíciója: 50°C és Max között
Ennél a funkciónál a lámpa bekapcsol, és a sütő felső és alsó fűtőelemei is bekapcsolnak. Ez a klasszikus, hagyományos sütési mód különlegesen jó hőeloszlással és csökkentett energiafogyasztással rendelkezik. Ez a sütési mód alkalmatlan olyan ételek sütésére, amelyek többféle hozzávalóból készülnek, pl. káposzta oldalassal stb. Kitűnő eredményeket érhet el olyan húsok sütésénél, amelyek lassú sütést igényelnek folyadékok hozzáadásával (pl. párolt hús, pörkölt, gulyás, vad hús, szalonna). Ez a legjobb sütési mód édes tészták és gyümölcsök sütéséhez. Ha a hagyományos sütési móddal süt, csak egy serpenyőt vagy egy sütőtepsit használjon egyszerre, mert különben a hőeloszlás egyenetlen lesz. Válassza ki a sütési magasságok közül a legmegfelelőbbet, attól függően, hogy az ételek inkább felső vagy inkább alsó hőt igényelnek.
2. Légkeveréses üzemmód
- Az “L” gomb pozíciója: 🌐 - Az “M” gomb pozíciója: 50°C és Max között
Mivel a hő állandó és egyenletes marad, a sütő alján lévő ventillátornak köszönhetően a levegő egyenletesen süti meg és barnítja az ételek teljes felületét. Ezzel az üzemmóddal különböző ételeket egyszerre is süthet, amennyiben a sütési hőmérsékletük megegyezik. Maximum 2 sütési szintet használhat egyszerre a "Sütés több mint egy szinten" című fejezet utasításai szerint! Ez a sütési mód az ételek csőben sütéséhez ideális, vagy olyan ételekhez, amelyek hosszan tartó sütési időt igényelnek (pl. lasagne, makaróni, csirke stb.).
A kitűnő hőeloszlás ezenkívül lehetővé teszi, hogy alacsonyabb hőmérsékleteket használjon sültek sütésénél. Ennek eredményeként kevésbé vész el a nedvesség, a hús sokkal porhanyósabb lesz, és csökken a sültek súlyvesztesége. A légkeveréses sütési mód különösen alkalmas olyan halak sütéséhez, amelyek korlátozott mennyiségű fűszer hozzáadásával készíthetők, így megmarad az ízük és az állaguk.
Kitűnő eredményeket érhet el zöldséges ételek sütésénél, pl. káposzta, cukkini, padlizsán, paprika stb. Desszertek: a légkeveréses sütési mód kitűnően alkalmas kelt tészták sütéséhez is. A légkeveréses sütési mód fehér és vörös húsok, halak és
kenyér kiolvasztásához is használható, ha a hőmérsékletet 80-100°C-ra állítja. Érzékenyebb ételek felolvasztásához állítsa a hőmérséklet-szabályzó gombot 50°C-ra, vagy használja a hideg levegő cirkulációját a hőmérséklet-szabályzó 0°C-ra történő állításával!
3. Grill
- Az "L" gomb pozíciója:
- Az "M" gomb pozíciója: Max
A grill különösen magas és közvetlen hőmérséklete lehetővé teszi, hogy a húsok és sültek felületét úgy barnítsa meg, hogy a nedvességet és így porhanyósságukat megőrizze.
A grill tehát leginkább olyan ételek sütésére alkalmas, amelyek magas hőmérsékletet igényelnek: beefsteak, borjúhús, hamburger, filé stb.
4. Dupla grill
- Az "L" gomb pozíciója:
- Az "M" gomb pozíciója: Max
Ez a nagyméretű grill teljesen új kivitelű, a sütési hatékonyság 50%-os növekedésével. A dupla grill kiküszöböli a sütő sarkainál lévő nem fűtött levegőt.
Fontos: a grillt mindig csukott sütőajtóval használja, így kitűnő eredményeket érhet el és energiát is megtakaríthat (kb. 10%).
A grill használatánál a rácsot a legmagasabb sütési szintre helyezze (lásd sütési táblázat)! A zsíradékok felfogásához és a füst megakadályozásához helyezzen a rács alá egy zsírfelfogó serpenyőt!
5. Légkeveréses dupla grill
- Az "L" gomb pozíciója: /
- Az "M" gomb pozíciója: 50°C és 200°C között
A funkciók ezen kombinációja növeli a fűtőelem hősugárzásának hatékonyságát, a levegő cirkuláció következtében a sütő minden részében egyenletes a hőmérséklet alakul ki. Ez segít megakadályozni, hogy az ételek felülete megégjen, azt azonban lehetővé teszi, hogy a hő behatoljon az ételbe.
Kitűnő eredményeket érhet el húsból és zöldségekből készült kebab, kolbász, borda, bárányszelet, csirke, sertésszelet stb. sütésénél. Ez a sütési mód ideális még sült halak készítéséhez is, mint pl. kardhal, tonhal, sügér, stb.
Ennél a funkciónál a forgónyárs motorja is forog (típustól függően): Ez a sütési mód különösen alkalmas húsételek sütéséhez, mint pl. pulyka, pecsenye stb.
Megjegyzés: A grill funkciókat (3, 4, 5) mindig csukott sütőajtóval használja!
Hőmérséklet-ellenőrző lámpa (O)
Ez az ellenőrző lámpa azt jelzi, hogy a sütő melegszik. Ha kialszik, a sütő belső hőmérséklete elérte a hőmérséklet-szabályzó gombbal beállított értéket. Ettől a ponttól kezdve a lámpa ki és be kapcsol, ahogy a sütő egyenletesen tartja a hőmérsékletet.
Időmérő gomb (típustól függően)
Az időmérő használatához először húzza fel a berregőt. Ehhez fordítsa el a gombot egy teljes fordulattal az óramutató járásával megegyező irányba, ezután forgassa visszafelé
a kívánt időre úgy, hogy a percek száma egy vonalba kerüljön a kapcsolótáblán lévő jelzéssel!
Figyelem!
Üzemelés közben a sütőajtó nagyon magas hőmérsékletet érhet el. Ezért ügyeljen arra, hogy gyermekek ne érinthessék meg azt!
A forgónyárs használata
(típustól függően)
Kor ügyeljen a következőkre:
a) Helyezze be a zsírfelfogó serpenyőt a legalsó tepsitartó sínbe! b) Helyezze a speciális forgónyárs tartót a 4. sínbe, és illessze a nyársat helyére a sütő hátsó oldalán középen lévő lyukon keresztül! c) A nyárs elindításához állítsa az (L) választó kapcsolót kisebb mennyiségű ételek esetén a „láng” állásba!
Praktikus tanácsok az égők használatához
A legjobb teljesítmény elérése érdekében ügyeljen a következőkre:
Megfelelő méretű edényeket használjon minden égőhöz (lásd táblázatot), hogy a láng ne érjen túl az edény alján!
A forráspont elérésekor állítsa a gombot minimum pozícióra!
Az edényeket mindig fedővel használja! Mindig sima aljú edényeket használjon!
| Ég n | ∅ Az edény átmér |
| Gyors ég n0 | 24-26 ° je (cm) |
| Közepes ég n0 (R) | 16-20 |
| Segéd ég n0 (S) | 10-14 |
A sütő alatt található rekesz (típustól függően)
A sütő alatt található rekeszt sütőedények és konyhai eszközök tárolására használhatja. Ezenkívül a sütő működése közben az ételeket is melegen tarthatja itt. A nyitáshoz forgassa a tárolórekészt lefelé!
Figyelem: A tároló rekeszt ne használja gyúlékony anyagok tárolására!
A sütő ajtó hőmérsékletének és az energiafogyasztás csökkentése érdekében kiegészítő védőelem vásárolható. Ez a védőüveg különösen kisgyermekeknél fontos: A szervizben (ld. a címjegyzéket) vásárolható meg a kiegészítő ajtóvédő elem (cikkszám: 076650).
Elektronikus időkapcsoló
Az elektronikus időkapcsoló az időt és az időkapcsoló funkcióját mutatja.
Figyelem: a funkciók beállítása 7 másodpercig rögzítődik, miután be lettek állítva.
Az óra beállítása
A készülék elektromos csatlakoztatása után, vagy áramkimaradás esetén, az óra automatikusan törlődik 0:00 kijelzésre, majd villogni kezd.
- Nyomja meg a √ gombot, majd a — és + gombok segítségével állítsa be a helyes időt.
Ha a pontos időt bármikor újra be kell állítani, mindig kövesse a fent leírt lépéseket!
Időkapcsoló funkciói
Nyomja meg a 📞 gombot, hogy aktiválja az időkapcsoló funkcióit. A “ ” szimbólum fog megjelenni a kijelzőn. A + megnyomásával az idő 10 másodpercről növelhető 99 percig és 50 másodpercig. Ha a gombot folyamatosan nyomva tartja, akkor az idő percről percre fog növekedni, míg el nem éri a max. 10 órát. Ugyanezt a műveletet visszafelé, a — gomb segítségével végezheti el.
Miután beállította a megfelelő időt, indítsa el a visszaszámlálást. Miután az idő lejárt, a készülék jelez, melyet bármelyik gombbal megállíthat.
Az idő kijelzéséhez nyomja meg a gombot, míg a “ ” szimbólum jelzi, hogy az időkapcsoló funkció be lett állítva. 7 másodperc elteltével a kijelző automatikusan visszaáll az időkijelzésre.
A beállítások törlése
Nyomja meg a gombot, amíg az időkapcsoló 0.00-ra nem változik.
Sütési tanácsok
A sütő számos alternatívát kínál, hogy bármelyik ételt a lehető legjobban készíthesse el.
Idővel meg fogja tanulni, hogyan érheti el a legjobb eredményeket a sütővel. A következő tanácsok csak tájékoztató jellegűek, amelyek a személyes tapasztalatai és ízlése szerint eltérhetnek.
Sütemények sütése
Sütemények sütésénél mindig melegítse elő a sütőt kb. 10 percig. Az ajánlott hőmérséklet sütemények sütésénél 160-200°C körül van.
Ne nyissa ki a sütő ajtaját a sütemény sülése közben, hogy elkerülje a sütemény összeesését! Általánosságban:
A sütemény túl száraz
| Növelje a h ö mér sékletet 10°C - kal és csökkentse a sütési id ö t |
A sütemény összeesik
| Használjon kevesebb folyadékot vagy csökkentse a h gmérsekletet 10°C-kal! |
A süteménynek túl sötét a teteje
| Tegye a süteményt alacsonyabb magassági szintre, csökkentse a h, és növelje a sütési id. |
A sütemények kívül jól megsülnek, de belül ragadósak maradnak
| Használjon kevesebb folyadékot, csökkentse a h méséketet és növelje a sütési id. |
A sütemény hozzáragad a tepsihez
| Zsírozza jól be a tepsit és szórja meg liszttel vagyhasználjon süt. |
Egy sütési szintnél többet használt és az ételek nem ugyanolyan mértékben sültek meg
| Alacsonyabb hőmérséklet beállításokat használjon! Nem szükséges, hogy egyszerre kivegye az ételeket az összes magassági szintr. |
Hal és hús sütése
Ha fehér húst süt, szárnyast vagy halat, alacsony hőmérséklet-beállításokat használjon (150°C-175°C)! A piros húsoknak kívül jól át kell sülniük és belül porhanyósnak és lédúsnak kell lenniük, ezért ajánlatos a sütést magas hőmérsékleten elkezdeni rövid ideig (200°C-220°C), azután csavarja a hőfokszabályzót alacsonyabb hőmérsékletre!
Általánosságban minél nagyobb a sült, annál kisebb hőmérséklet-beállítás és hosszabb sütési idő szükséges.
Tegye a húst a rács közepére, és helyezze alá a zsírfelfogó serpenyőt, hogy felfogja a zsíradékot! A rácsot a sütő közepén helyezze el!
Ha növelni szeretné az alulról jövő hő mennyiségét, az alsó
magassági szintet használja!
Sütés több mint egy szinten
Ha egyszerre több mint egy szinten szeretne sütni, csak a "légkeveréses üzemmódot" használja (2. funkció), mert ez az egyetlen sütési mód, amely megfelelő ehhez a fajta sütéshez:
A sütő 5 különböző magassági szinttel rendelkezik. Ha légkeveréses üzemmóddal süt, csak a két középső magassági szintet használja, mert a legfelső és a legalsó szintet túl sok közvetlen hő éri, és így az érzékenyebb ételek megéghetnek.
Általában az alulról számított 2. és 4. sütési magasságot használja, és azt az ételt tegye a 2. magassági szintre, amelyikhez magasabb sütési hőmérséklet szükséges. Például, ha húst süt egyszerre egy másik étellel, akkor a sült húst tegye a 2. magassági szintre, és az érzékenyebb ételt a 4. magassági szintre!
Ha olyan ételeket szeretne egyszerre sütni, amelyek különböző sütési időket és hőmérsékleteket igényelnek, győződjön meg arról, hogy a hőmérséklet a két ajánlott hőmérséklet közé esik, és az érzékenyebb ételt tegye a 4. magassági szintre! Végezetül azt az ételt vegye ki először a sütőből, amelyik rövidebb sütési időt igényel.
A zsírfelfogó serpenyőt a legalsó, és a grillt a legfelső magassági szinten használja!
Ha pizzát süt egyszerre több szinten, 220 °C-ot állítson be! Ne felejtse el előmelegíteni a sütőt legalább 15 percig! Általában a 4. magassági szinten elhelyezett étel lassabban sül meg, ezért a 2. magassági szinten lévő pizzát vegye ki először, és a másikat hagyja még a sütőben egy pár percig!
A grill használata
A sütő különböző grillezési módokat kínál! Kisebb adagokhoz a "grill" (3. funkció) beállítást használja! Az energiafogyasztás csak 1200 W, amely kisebb élelmiszerek, mint pl. pirítós kenyér, hotdog tökéletes grillezését teszi lehetővé.
Az ételt a grill középső része alá helyezze el, mert csak a fűtőelem középső része kapcsol be! A sarkokban elhelyezett étel nem sül meg tökéletesen.
A "dupla grill" (4. funkció) beállítás a grill egész felülete mentén történő grillezést tesz lehetővé. Akkor használja ezt a sütési módot, ha a sütőben egészében egyenletesen szétosztotta az ételeket, és hasonlóan szeretné megharnítani az ételeket.
Fontos: a grillt mindig csukott sütőajtóval használja! Így kitűnő eredményeket érhet el, és energiát is takaríthat meg (kb. 10%).
Ha a grill módok egyikét használja, ajánlatos a hőmérséklet-szabályzó gombot a legmagasabb állásba forgatni, mert így a leghatékonyabb a grill használata (amely infravörös sugarakat használ).
Amennyiben szükséges, a hőmérséklet-szabályzó gombot alacsonyabb hőmérsékletekre is állíthatja, úgy hogy a gombot egyszerűen a kívánt hőmérsékletre forgatja.
A grill használatánál a rácsot a negyedik sütési szintre helyezze (ld.
(1) sütési táblázat)! A zsíradékok felfogásához és a füst megakadályozásához helyezzen a rács alá egy zsírfelfogó serpenyőt!
A "légkeveréses dupla grill" (5 funkció) beállítás az
ételek gyors grillezésénél ajánlott, mert a hő egyenletes elosztása nemcsak a felületek barnítását, de az alsó rész megsütését is lehetővé teszi. Nagy méretű húsok vagy szárnyasok sütéséhez is használható. Ezt a funkciót használhatja a sütési folyamat
végén az ételek hatnítására is: Ennek a funkciónak a használatánál a rácsot a második vagy a harmadik sütési szintre helyezze (ld. sütési táblázat)! A zsiradékok felfogásához és a füst megakadályozásához helyezzen az első magassági szintre egy zsírfelfogó serpenyőt! Amennyiben a nyárssal együtt használja ezt a funkciót (típustól függően), az alsó magassági szintre helyezett serpenyőben ételeket is süthet, pl. burgonyát, stb...
Karbantartás, tisztítás
Mindenféle tisztítási és karbantartási munkálat előtt válassza le a készüléket az elektromos hálózatról!
A tűzhely hosszú élettartamának biztosítása érdekében gondosan tisztítsa meg rendszeresen a sütőt a következők figyelembe vételével:
A zománcozott részeket és az öntisztító lemezeket meleg vízzel tisztítsa súrolószer és maróanyag hozzáadása nélkül, mert ezek károsíthatják a felületet!
Rendszeresen tisztítsa meg a sütő belsejét, amíg az még langyos! A tisztításhoz használjon meleg vizet és mosogatószert, majd jól törölje át és alaposan szárítsa meg! Rendszeresen tisztítsa az égőrózsák lángelosztóját meleg vízzel és mosogatószerrel, ügyelve arra, hogy minden szennyeződést eltávolítson! - Az automatikus gyújtószerkezettel ellátott típusoknál rendszeresen tisztítsa a gyújtószerkezet külső részét is, és ellenőrizze, hogy az égőrózsán lévő gázkivezető nyílások nincsenek-e eltömődve! A rozsdamentes acélon foltok maradhatnak vagy elszíneződhet, ha magas mésztartalmú, kemény vízzel vagy foszfortartalmú mosószerrel érintkezik. Ezért azt tanácsoljuk, hogy törölje át a felületet meleg vízzel, és a tisztítás után jól törölje szárazra. Emellett ügyeljen arra, hogy ne ömöljön víz a felületre!
Megjegyzés:
Ne csukja be az üvegfedőt, amíg a gázégők melegek! Távolítson el a fedőről minden folyadékot, mielőtt kinyitná azt! Fontos:
Rendszeresen ellenőrizze a gáztömlőt, és ha bármilyen hibát észlel, cseréltesse ki azt! Ajánlatos évente kicseréltetni szakemberrel a tömlőt
A sütő lámpa cseréje
A sütőlámpa cseréje Válassza le a készüléket a hálózatról!
Távolítsa el a lámpatartóról az üveg fedőt! Csavarja ki az izzót, és cserélje ki egy hőálló izzóra (300°C) a következő tulajdonságokkal: – feszültség 230 V – teljesítmény 25 W – típus E14
• Helyezze vissza az üveg fedőt, és csatlakoztassa ismét a sütőt az elektromos hálózatra!
A csapok bezsírozása
A (gáz)csapok idővel beragadhatnak, vagy nehézzé válik az elfordításuk. Ha ez megtörténik, belül meg kell tisztítani és be kell zsírozni azokat.
Figyelem: Ezt a műveletet csak a gyártó által engedélyezett szakember végezheti.
A fedő eltávolítása
A tisztítás megkönnyítése érdekében a fedő levehető. A fedő levételéhez először nyissa ki teljesen, majd húzza felfelé (lásd az ábrát)!
| Választógomb állása | Az étel fajtája | Súly (kg) | A süt, aljától számított magassági szint | El, melegítési id (perc) | Termosztát gomb állása | Sütési id (perc) |
1. Hagyományos mód | Kacsa | 1 | 3 | 15 | 200 | 65-75 |
| Borjúsült | 1 | 3 | 15 | 200 | 70-75 | |
| Sertéssült | 1 | 3 | 15 | 200 | 70-80 | |
| Keksz | - | 3 | 15 | 180 | 15-20 | |
| Aprósütemény | 1 | 3 | 15 | 180 | 30-24 | |
| 2. Légkeveréses üzemmód[ZACT] | Pizza (2 szinten) | 1 | 2-4 | 15 | 220 | 20-35 |
| Lasagne | 1 | 3 | 10 | 200 | 30-35 | |
| Bárány | 1 | 2 | 10 | 180 | 50-60 | |
| Csirke+burgonya | 1 | 2-4 | 10 | 180 | 60-75 | |
| Makréla | 1 | 2 | 10 | 180 | 50-55 | |
| Fogas | 1,5 | 2 | 10 | 180 | 55-60 | |
| Gyümölcsös sütemény | 1 | 2 | 10 | 170 | 40-50 | |
| Krémes sütemény (2 szinten) | 0,5 | 2-4 | 10 | 190 | 25-35 | |
| Keksz (2 szinten) | 0,5 | 2-4 | 10 | 180 | 10-15 | |
| Piskóta (1 szinten) | 0,5 | 3 | 10 | 165 | 25-30 | |
| Piskóta (2 szinten) | 1,0 | 2-4 | 10 | 165 | 25-30 | |
| Csokis süti | 1,5 | 3 | 15 | 200 | 25-30 | |
3. Grill | Nyelvhal és tintahal | 1 | 4 | 5 | Max | 8 |
| Tintahal és rák nyárson | 1 | 4 | 5 | Max | 4 | |
| Tökehal filé | 1 | 4 | 5 | Max | 10 | |
| Grilézett zöldségek | 1 | 3-4 | 5 | Max | 8-10 | |
4. Dupla grill | Borjú sült | 1 | 4 | 5 | Max | 15-20 |
| Hús szelet | 1,5 | 4 | 5 | Max | 20 | |
| Hamburger | 1 | 3 | 5 | Max | 7 | |
| Makréla | 1 | 4 | 5 | Max | 15-20 | |
| Melegszendvics | 4 db | 4 | 5 | Max | 5 | |
5. Légkeveréses dupla grill | Grill csirke | 1,5 | 2 | 5 | 200 | 55-60 |
| Tintahal | 1,5 | 2 | 5 | 200 | 30-35 | |
| Csirke (nyárson) + burgonya (serpeny) | 1,5 | - | 5 | 200 | 70-75 | |
| - | 2 | 5 | 200 | 70-75 | ||
| Forgónyárson sültek | ||||||
| Borjú nyárson | 1,5 | - | 5 | 200 | 70-80 | |
| Csirke nyárson | 1,5 | - | 5 | 200 | 70-80 | |
| Bárány nyárson | 1,5 | - | 5 | 200 | 70-80 | |
| Multi-forgónyárson sültek (típustól függően) | ||||||
| Hús kebab | 1,0 | - | 5 | Max | 40-45 | |
| Zöldség kebab | 0,8 | - | 5 | Max | 25-30 |
Megjegyzés: A megadott sütési idők tájékoztató jellegűek, és az egyéni ízléstől függően eltérhetnek. Amennyiben a grill, dupla grill, vagy a légkeveréses dupla grill funkciókkal süt, a zsírfelfogó serpenyőt mindig az alsó magassági szintre helyezze be!
- ÜZEMBE HELYEZÉS
- A KÉSZÜLÉK ELHELYEZÉSE
- A KÉSZÜLÉK SZINTEZÉSE (CSAK NÉHÁNY TÍPUSNÁL)
- A LÁBAK FELSZERELÉSE (CSAK NÉHÁNY TÍPUSNÁL)
- A TŰZHELY ÜZEMBE HELYEZÉSE
- GÁZ CSATLAKOZTATÁS
- CSATLAKOZTATÁS A TÖMLŐVEL
- FLEXIBILIS, TAGOLATLAN, ROZSDAMENTES ACÉLCSŐ CSATLAKOZTATÁSA
- A CSATLAKOZTATÁS TÖMÖRSÉGÉNEK ELLENŐRZÉSE
- ÁTÁLLÁS MÁS GÁZFAJTÁRA
- GÁZÉGŐ ÉS GÁZFÚVÓKA JELLEMZŐ ADATAI
- VEVŐTÁJÉKOZTATÓ ADATLAP, MEGFELELŐSÉGI NYILATKOZAT
- CE
- A TŰZHELY LEÍRÁSA
- A KÉSZÜLÉK KÜLÖNBÖZŐ FUNKCIÓI ÉS HASZNÁLATA
- A TŰZHELY GÁZÉGŐINEK VEZÉRLŐ GOMBJAI (N)
- HA ILYEN TÍPUSÚ KÉSZÜLÉKKEL RENDELKEZIK, AKKOR A "C" JELZÉST VEGYE FIGYELEMBE, MÍG A "T" JELZÉSSEL A KÉSZÜLÉKE NEM RENDELKEZIK. A SPECIÁLIS ÉGŐ MEGGYÚJTÁSÁHOZ NYOMJA BE TELJESEN A MEGFELELŐ GOMBOT, ÉS FORGASSA EL AZ ÓRAMUTATÓ JÁRÁSÁVAL ELLENTÉTES IRÁNYBA A MAXIMUM ÁLLÁSBA, ÉS TARTSA BENYOMVA, AMÍG AZ ÉGŐ MEGGYULLAD
- AZ AZONNALI MEGGYULLADÁS ÉRDEKÉBEN MINDIG ELŐSZÖR A GOMBOT NYOMJA MEG, ÉS CSAK UTÁNA FORDÍTSA EL A KAPCSOLÓT! EGYES TÍPUSOKNÁL AZ ELEKTROMOS SZIKRAGYÚJTÓT A GOMBBA ÉPÍTETTÉK
- ÉGÉSBIZTOSÍTÓ A GÁZÉGŐKHÖZ
- FIGYELEM
- A SÜTŐ ÜZEMELTETŐ GOMBJAI
- HAGYOMÁNYOS SÜTÉSI MÓD
- LÉGKEVERÉSES ÜZEMMÓD
- GRILL
- DUPLA GRILL
- LÉGKEVERÉSES DUPLA GRILL
- HŐMÉRSÉKLET-ELLENŐRZŐ LÁMPA (O)
- IDŐMÉRŐ GOMB (TÍPUSTÓL FÜGGŐEN)
- A FORGÓNYÁRS HASZNÁLATA
- PRAKTIKUS TANÁCSOK AZ ÉGŐK HASZNÁLATÁHOZ
- A SÜTŐ ALATT TALÁLHATÓ REKESZ (TÍPUSTÓL FÜGGŐEN)
- ELEKTRONIKUS IDŐKAPCSOLÓ
- AZ ÓRA BEÁLLÍTÁSA
- IDŐKAPCSOLÓ FUNKCIÓI
- A BEÁLLÍTÁSOK TÖRLÉSE
- SÜTÉSI TANÁCSOK
- SÜTEMÉNYEK SÜTÉSE
- HAL ÉS HÚS SÜTÉSE
- SÜTÉS TÖBB MINT EGY SZINTEN
- A GRILL HASZNÁLATA
- KARBANTARTÁS, TISZTÍTÁS
- MINDENFÉLE TISZTÍTÁSI ÉS KARBANTARTÁSI MUNKÁLAT ELŐTT VÁLASSZA LE A KÉSZÜLÉKET AZ ELEKTROMOS HÁLÓZATRÓL
- MEGJEGYZÉS
- A SÜTŐ LÁMPA CSERÉJE
- A CSAPOK BEZSÍROZÁSA
- A FEDŐ ELTÁVOLÍTÁSA
Márka : INDESIT
Modell : K343 M(X)/EU
Kategória : Tűzhely
