| Típus | Split légkondicionáló |
| Modell | HAC-HS18KITWIFI++ |
| Márka | Heinner |
| Hűtőteljesítmény (BTU) | 18,000 |
| Tápellátás | 220-240 V ~ 50 Hz |
| Hűtőközeg | R32 |
| Beltéri egység méretei (Sz x M x Mé) | Kb. 90 x 30 x 25 cm |
| Kültéri egység méretei (Sz x M x Mé) | Kb. 85 x 60 x 35 cm |
| Beltéri egység tömege | Kb. 12 kg |
| Kültéri egység tömege | Kb. 35 kg |
| Wi-Fi kapcsolat | Igen |
| Energiahatékonysági osztály (hűtés) | A++ |
| Funkciók | Hűtés, fűtés, párátlanítás, ventilátor, automatikus üzemmód |
| Távirányító | Tartozék |
| Levegőszűrő | Mosható előszűrő |
| Zajszint (beltéri) | Kb. 25-40 dB(A) |
| Zajszint (kültéri) | Kb. 50-55 dB(A) |
| Antibakteriális védelem | Igen (ezüstionos szűrő opcionális) |
| Öntisztító funkció | Igen |
| Időzítő | 24 órás programozható időzítő |
| Alvó üzemmód | Igen |
| Karbantartás | Tisztítsa meg a levegőszűrőt 2 hetente; évente javasolt szakember általi szerviz |
| Biztonsági funkciók | Túlmelegedés elleni védelem, automatikus újraindítás, feszültségvédelem |
| Alkatrészek elérhetősége | Távirányító, levegőszűrő, vízelvezető tömlő elérhető a Heinner szervizközpontokban |
Gyakran ismételt kérdések - HAC-HS18KITWIFI++ Heinner
Felhasználói kérdések a következőről HAC-HS18KITWIFI++ Heinner
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Légkondicionáló PDF formátumban ingyenesen! Találja meg kézikönyvét HAC-HS18KITWIFI++ - Heinner és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HAC-HS18KITWIFI++ márka Heinner.
HASZNÁLATI ÚTMUTATÓ HAC-HS18KITWIFI++ Heinner
• Légkondicionáló berendezés
• Teljesítmény: 9000 / 12000 / 18000/ 24000 BTU
- Szín: fehér
Köszönjük, hogy megvásárolta termékünket!
I. BEVEZETÉS
A készülék használata előtt figyelmesen olvassa el a jelen használati útmutatót. Utólagos tanulmányozás céljából, kérjük, őrizze meg a használati kézikönyvet.
A kézikönyvet azért szerkesztettük, hogy rendelkezésére bocsássunk a készülék üzembe helyezésére, használatára és karbantartására vonatkozó minden szükséges utasítást a.
A készülék helyes és biztonságos használata érdekében, az üzembe helyezés és használat előtt kéjük, olvassa el figyelmesen a használati kézikönyvet.
II. AZ ÖN CSOMAGJÁNAK TARTALMA
Légkondicionáló berendezés
Használati kézikönyv
A távirányító kézikönyve
A WIFI funkció használat kézikönyve (kizárólag a WIFI funkcióval ellátott modellek esetében)
Jótállási bizonylat
Felszerelési készlet (kizárólag a felszerelési készlettel ellátott modellek esetében)
III. BIZTONSÁGI INTÉZKEDÉSEK
- Ahhoz, hogy meggyőződjön a készülék megfelelő működéséről, a készülék felszerelése előtt olvassa el figyelmesen a jelen kézikönyvet, a beszerelést pedig a kézikönyv előírásainak szigorú betartásával próbálja meg elvégezni.
- Ne engedje a levegő behatolását a hűtőrendszerbe, és ne távolítsa el a hűtőközeget a légkondicionáló berendezés áthelyezése közben.
- A klímaberendezést csatlakoztassa megfelelően a földelő rendszerhez.
- Ellenőrizze figyelmesen a csatlakoztató huzalokat és a csővezetékeket. A légkondicionáló berendezés elektromos hálózathoz való csatlakoztatása előtt bizonyosodjon meg arról, hogy megfelelően állította be a csővezetékeket és a huzalokat.
- A berendezés légkapcsolóval kell legyen ellátva.
- Használat után a felhasználónak a légkondicionáló berendezést a jelen használati kézikönyv előírásai szerint kell üzembe helyeznie, valamint megfelelő módon kell tárolnia, karbantartania és szállítania.
- A belső egység biztosítéka: T 3.15A 250VAC vagy T 5A 250VAC. A valóságos paraméterekre vonatkozó információk érdekében kérjük, tanulmányozza a nyomtatott áramköri lapokon feltüntetett adatokat.
- A 7k\~12k modellek kültéri egységének biztosítéka: T 15A 250VAC vagy T 20A 250VAC. A valóságos paraméterekre vonatkozó információk érdekében kérjük, hogy tanulmányozza a nyomtatott áramköri lapokon feltüntetett adatokat.
- A 14k\~18k modellek kültéri egységének a biztosítéka: T 20A 250VAC
- A 21k\~36k modellek kültéri egységének a biztosítéka: T 30A 250VAC
- Az előírás szerint fix huzalokra felszerelendő és 10 mA-t meghaladó szivárgási árammal rendelkező berendezésekre vonatkozó beszerelési útmutatónak tartalmaznia kell egy legalább 30 mA funkcionális maradékárammal rendelkező különbözeti maradékáram védelmi berendezés (DDR) felszerelésére vonatkozó javaslatot.
- Figyelmeztetés: Fennáll az áramütés veszélye, mely súlyos sérülést vagy elhalálozást okozhat. Hibaelhárítás előtt kapcsoljon le minden külső tápegységet.
- A beltéri és a kültéri egység közti összekötő vezeték 5 méter hosszú kell, hogy legyen. Az ennél hosszabb vezeték a légkondicionáló berendezés hatékonyságának a csökkenéséhez vezethet.
-
A készülék nem használható csökkent értelmi, érzékszervi, vagy fizikai képességű személyek által (gyermekeket is beleértve), vagy olyanok által, akik nem rendelkeznek a kellő mennyiségű tudással és tapasztalattal, csak felügyelet mellett, vagy ha a felügyeletért és a biztonságukért felelős személy megtanította őket a helyes használatra. A gyerekekre figyelni kell, nem kell engedni, hogy a készülékkel játszanak. A készülék tisztítását és karbantartását nem végezheti felügyelet nélküli gyermek.
-
A készüléket 8 év fölötti gyerekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a megfelelő tapasztalattal és jártassággal nem rendelkező személyek csak felügyelet mellett használhatják, vagy ha felkészítették őket a készülék biztonságos használatára, illetve ha tisztában vannak a helytelen használat veszélyeivel. A gyerekeknek tilos játszani a készülékkel. A berendezés tisztítását és karbantartását gyerekek felnőttek felügyeletének hiányában nem végezhetik.
- A távirányító element a hatályban lévő előírásoknak megfelelően kell újrahasznosítani vagy eltávolítani.
A használt elemek eltávolítása:
Kérjük, hogy az elemeket válogatott települési hulladékként távolítsa el a rendelkezésre álló gyűjtőpontok keretén belül.
- Abban az esetben, ha a berendezés fix huzalozáshoz van csatlakoztatva, a berendezést egy elektromos tápforrás lekapcsoló rendszerrel kell ellátni, mely a III. kategóriájú túlfeszültség esetén minden pólusnál kapcsolat különválasztási intervallummal rendelkezik. A berendezést a hatályban lévő rendelkezéseknek megfelelően kell összeszerelni.
- A veszélyek elkerülése érdekében a sérült tápkábelt a gyártónak, hivatalos márkaszerviznek, vagy hasonlóan szakképzett személynek kell cserélnie.
- A készüléket az elektromos berendezésekre vonatkozó előírásoknak megfelelően kell felszerelni.
- A javításokat kizárólag a gyártó javaslatainak megfelelően kell végezni. Azokat a karbantartási és hibaelhárítási műveleteket, melyekhez szakember segítsége szükséges a gyúlékony hűtőközeg használatára szakosodott szakember felügyelete alatt kell elvégezni.
- Tilos a berendezés felszerelése mosodába.
- A felszerelésre vonatkozó információk érdekében kérjük, tanulmányozza a „Beszerelési útmutató” című fejezetet.
- A karbantartásra vonatkozó információk érdekében kérjük, tanulmányozza a „Karbantartás” című fejezetet.
- Az R32 hűtőközeggel működő modelleknél a vezetékeket a külső részen kell csatlakoztatni.
IV. HASZNÁLAT ELŐTT
Megjegyzés
- A rendszer hűtőközeggel való feltöltésekor, ha a berendezés R32 hűtőközeggel működik, bizonyosodjon meg arról, hogy az anyag folyékony. Ellenkező esetben a rendszer belsejében lévő (R32) hűtőközeg kémiai összetétele megváltozhat, ami a légkondicionáló berendezés hatékonyságának csökkenéséhez vezethet.
- A hűtőközeg típusától függően a csövekben lévő nyomás nagyon magas lehet, ezért szenteljen kiemelt figyelmet a berendezés felszerelésnek és a hibaelhárításnak.
- A veszély elkerülése érdekében, a sérült tápvezetéket a gyártóval, ennek hivatalos márkaszervizével vagy egy hasonló szakképzettséggel rendelkező személlyel cseréltesse ki.
- A terméket képzett technikusoknak kell beszerelniük, és kizárólag a jelen kézikönyv előírásainak megfelelően.
- A hűtőkör hőmérséklete megnő; védje a tápvezetéket a rézvezetékektől.
Alapértelmezett beállítások
A klímaberendezés használata előtt végezze el az alábbi előírt ellenőrzéseket és beállításokat:
- A távirányító alapértelmezett beállításai
A távirányító elemeinek kicserélésekor a távirányító minden alkalommal automatikusan beállítja a hőszivattyút. A hőszivattyú távirányítóját abban az esetben is használhatja, ha a vásárolt berendezés csak hűtő funkcióval van ellátva.
- A távirányító képernyőjének világítási funkciója (választható)
A távirányító képernyőjének a világítási funkciója bekapcsolásához nyomja meg és tartsa benyomva a távirányító bármely gombját. Ez a funkció 10 másodperc után automatikusan kikapcsol.
Megjegyzés: A képernyő világítási funkciója választható.
- Az automatikus újraindítás alapértelmezett beállításai
A klímaberendezés automatikus újraindítás funkcióval van ellátva.
Környezetvédelem
A jelen berendezést újrahasznosítható és újra felhasználható anyagokból gyártották. Az újrahasznosítást a helyi hulladékkezelési előírásoknak megfelelően kell végezni. A berendezés áramtalanítása előtt, az arról való meggyőződés érdekében, hogy nem használják újra, vágja el a készülék táphuzalát.
A termék megsemmisítésére és újrahasznosítására vonatkozó tudnivalók érdekében lépjen kapcsolatba a szelektív hulladékgyűjtéssel foglalkozó helyi hatóságokkal vagy azzal az üzlettel, ahonnan a berendezést vásárolta.
V. HASZNÁLATI UTASÍTÁSOK
A jelen használati kézikönyvben található szimbólumok jelentései az alábbiak:
Ne tegye ezt!
A földelés nélkülözhetetlen.
Figyeljen oda erre a helyzetre!
Figyelmeztetés: a nem megfelelő kezelés nagyon veszélyes helyzeteket idézhet elő, súlyos sérülésekhez vagy elhalálozáshoz, stb. vezethet.
Használjon megfelelő tápforrást, a műszaki adattáblán feltüntetett követelményeknek megfelelően. Ellenkező esetben fennáll az áramütés veszélye, tűz vagy jóvátehetetlen meghibásodások keletkezhetnek.
Bizonyosodjon meg arról, hogy az árammegszakító és a csatlakozóaljzat pormentes. Csatlakoztassa megfelelően a tápvezetéket a csatlakozóaljzathoz, ugyanis a tökéletlen érintkezés áramütéshez vagy tűzhöz vezethet.
A légkondicionáló berendezés megállítása érdekében ne használja az árammegszakítót, és ne húzza ki a csatlakozót mindaddig, amíg a készülék működik. A szikrák tűzveszélyt idézhetnek elő.
A felhasználó felelőssége, hogy a helyi előírásoknak megfelelően a berendezést egy műszaki szakemberrel csatlakoztassa a földelő rendszerhez.
Az egészségére káros hosszú ideig a hideg légsugár közelében tartózkodnia. Azt javasoljuk, hogy hagyja a levegőt az egész szobában keringeni.
Ne hagyja a légáramot a tűzhelyekhez vagy a gázégőkhöz jutni. Nedves kézzel ne érintse meg a berendezés gombjait.
Meghibásodás esetén az áramforrás megszakítása előtt a távirányító segítségével kapcsolja ki a készüléket.
Ne helyezzen tárgyakat az egységbe, hisz a ventilátor nagy sebességgel forog, és testi sérülést okozhat.
Ne próbálja házilag megjavítani a készüléket. A fentiek nem megfelelő elvégzése esetén áramütést szenvedhet. NE helyezzen tárgyakat a kültéri egységre.
A tápvezeték megsérülésének elkerülése érdekében NE módosítsa, ne feszítse ki túlzottan és ne préselje össze a tápvezetéket. Áramütést szenvedhet vagy tűz keletkezhet.
VI. AZ R32 HÜTÖKÖZEGRE VONATKOZÓ BIZTONSÁGI UTASÍTÁSOK
A többszörösen osztott rendszer esetén a kültéri hűtőközegre történik utalás. A fő beszerelési eljárások azonosak a (R22 vagy R410A) hagyományos hűtőközeg esetében alkalmazottaknál. Mindezek ellenére figyeljen az alábbiakra:
FIGYELEM
- Az éghető hűtőközeget tartalmazó berendezések szállítása
Szükséges a szállításra vonatkozó előírások tiszteletben tartása.
- A berendezés jelekkel való megjelölése
Szükséges az országos előírások tiszteletben tartása.
- Az éghető hűtőközeggel működő berendezések ártalmatlanítása
Szükséges az országos előírások tiszteletben tartása.
- A berendezések/készülékek tárolása
A berendezések tárolását a gyártó előírásainak megfelelően kell végezni
- A becsomagolt (nem ertekesitett) berendezes tarolasa
A tarolasi vedőcsomagolast ugy kell felhelyezni, hogy az abban talalhato berendezes mechanikai serulese ne okozhassa a feltoltott hűtőkozeg szivargasat.
Az egy helyisegben tarolhato berendezesek maximalis szamat a helyi szabalyozas hatarozza meg.
- A szervizelessel kapcsolatos informacio
6-1. A terulet ellenőrzese
Mielőtt elkezdene dolgozni az eghető hűtőkozeget tartalmazo rendszeren, biztonsagi ellenőrzeseket kell vegeznie a gyulladas kockazatanak minimalizalasa erdekeben. A hűtőrendszer javitasakor a rendszeren vegzett munka megkezdese előtt el kell vegezni az alabbi ovintezkedeseket.
6-2. A munkavegzes folyamata
A munkat ellenőrzott korulmenyek kozott kell vegezni annak erdekeben, hogy a munkavegzes soran a lehető legkevesebb eghető gaz vagy gőz legyen jelen.
6-3. Altalanos munkaterulet
A karbantartast vegző szemelyeket es a teruleten dolgozo mas szemelyeket tajekoztatni kell az elvegezni kivant munka jellegeről. A munkat nem szabad tulsagosan szük terben vegezni. A munkavegzes koruli teruletet le kell valasztani. Az eghető anyagok ellenőrzesevel gondoskodjon arrol, hogy a teruleten beluli korulmenyek biztonsagosak legyenek.
6-4. Hütökozeg jelenletenek ellenőrzese
A teruletet a munkavegzes megkezdese előtt es kozben megfelelő hűtőkozegerzekelővel ellenőrizni kell annak erdekeben, hogy a munkat vegzőnek tudomasa legyen a potencialisan gyulekony kornyezetről.
Győződjon meg arrol, hogy a hasznalt szivargaserzekelő berendezes megfelelő eghető hűtőkozeghez valo hasznalatra, vagyis hogy megfelelő tomites miatt vagy eredendően szikramentes.
6-5 A tűzoltó készülék megléte
Abban az esetben, ha magas hőmérsékleten kell munkálatokat végezni a hűtőberendezésben vagy annak bármely alkatrészén, egy megfelelő tűzoltó készülékkel kell rendelkeznie. A töltő területen egy CO2 vagy egy szárazporos tűzoltó készülék kell rendelkezésre álljon.
6-6. Gyujtoforras hianya
Ha a munkat olyan hűtőrendszeren kell vegezni, amelyben jelenleg egyető hűtőkozeget tartalmazo csővezetek is talalhato, illetve korabban talalhato volt, a munkat vegző szemely nem hasznalhat gyujtoforrast olyan modon, hogy az esetleg tuzet vagy robbanast eredmenyezzen. Minden lehetseges gyujtoforrast (peldaul egő cigarette) megfelelően tavol kell tartani az uzembe helyezes, a javitas, az eltavolitas vagy az artalmatlanitas helyetől, ha annak soran egyető hűtőkozeg juthat a kornyező terbe.
A munkavegzes megkezdese előtt a berendezes koruli teruletet fel kell merni, hogy ne alljon fenn egesveszely vagy gyulladas kockazata. Ki kell helyezni a „Tilos a dohanyzas” tablat.
6-7. Szellőztetett terulet
Mielótt behatol a rendszerbe, vagy barmilyen, magas hőmerseklettel jaro munkat vegez, győződjon meg arrol, hogy a terulet nyitott vagy megfelelően szellőzik.
A szellőztetes merteket a munkavegzes soran is fenn kell tartani.
A szellőztetesnek biztonsagosan el kell oszlatnia a kiszabadult hűtőkozeget, es a legjobb, ha azt kijuttatja a legkorbe.
6-8. A hütöberendezes ellenőrzese
Elektronikus alkatreszek cserejekor azoknak meg kell felelniuk a celnak es az adott specifikacionak.
Minden esetben kovetni kell a gyarto karbantartasi és szervizelesi utmutatasait. Ha ketsegei vannak, hivja segitsegert a gyarto műszaki reszleget.
Eghető hűtőkozeget hasznalo berendezes uzembe helyezesekor az alabbi ellenőrzeseket kell elvegezni:
- A toltes merete megfelel-e azon helyiseg meretenek, amelyben a hűtőkozeget tartalmazo alkatreszeket uzembe helyezik;
- A szellőztetőberendezes es annak kivezetesei megfelelően műkodnek-e és nincsenek-e eltorlaszolva;
- Ha kozvetett hűtőkort hasznal, a masodlagos korben ellenőrizni kell, hogy nincs-e jelen hűtőkozeg;
- A berendezes jelolese tovabbra is lathato es olvashato-e; A nem olvashato jeloleseket es jeleket javitani kell;
- A hűtőcsovek es azok alkatreszei olyan pozicioban vannak-e telepitve, ahol valoszinúleg nincsenek kiteve a hűtőkozeget tartalmazo alkatreszeket korrodalo anyagnak, kiveve azokat az alkatreszeket, amelyek eredendően korrozioallo anyagbol keszultek vagy megfelelő korroziovedelemmel vannak ellatva.
6-9. Az elektromos eszkozok ellenőrzese
Az elektromos berendezesek javitasa es karbantartasa előtt biztonsagi ellenőrzeseket kell vegezni, es meg kell vizsgalni az alkatreszeket.
Ha a biztonsagot erintő hiba tapasztalhato, a tapellatast nem szabad csatlakoztatni a korhoz, amig a hibat kielegitően el nem haritottak.
Ha a hiba nem javithato ki azonnal, de az uzemeltetest folytatni kell, megfelelő ideiglenes megoldast kell hasznalni.
Ezt jelenteni kell a berendezes tulajdonosanak minden alkatresz megemlitesevel. A kezdeti biztonsagi ellenőrzesnek az alabbiakra kell kiterjednie:
- A kondenzatorok le vannak-e merulve: ezt a biztonsag szem előtt tartasaval, szikrazas lehetősegenek elkerulesevel kell ellenőrizni;
- A rendszer toltesekor, visszanyeresekor es uritesekor nincs-e szabadon levő, arar alatt levő elektromos alkatresz vagy vezetek;
A foldkotes folytonos-e.
7. A zart alkatreszek javitasa
A zart alkatreszek javitasakor a berendezes zart tapellatasanak levalasztasa előtt a szervizeles soran le kell valasztani a javitani kivant berendezes minden elektromos csatlakozasat, majd a legkritikusabb ponton ideiglenes szivargaserzekelest kell vegezni a potencialisan veszelyes helyzetek felismerese erdekeben.
Az alabbiakra kulonosen nagy figyelmet kell forditani az elektromos alkateszeken valo munkavegzeskor. A haz nincs-e a vedelmi szintet erintő modon modositva.
Ide tartozik a kabelek serulese, a csatlakozasok tul nagy szama, nem az eredeti specifikacionak megfelelő csatlakozok, a tomitesek serulese, a tomszelence helytelen elhelyezese stb.
Győződjon meg arrol, hogy a berendezes megfelelően van-e rogzitve.
Ellenőrizze, hogy a tomitesek vagy a tomitőanyagok nem roncsolodtak-e olyan mertekben, hogy mar nem tudjak megakadalyozni a gyulekony anyagok bejutasat. A cserealkatreszeknek meg kell felelniuk a gyarto specifikaciojanak.
MEGJEGYZES:
A szilikontomites csokkentheti bizonyos tipusu szivargaserzekelő berendezesek hatekonysagat. Az eredendően biztonsagos alkatreszeket nem kell szigetelni a munkavegzes előtt.
8. Az eredendően biztonsagos alkatreszek javitasa
A korre csak akkor alkalmazzon folyamatos induktiv vagy kapacitasterhelest, ha meggyőződott arrol, hogy az nem haladja meg a hasznalt berendezes eseteben engedelyezett feszultseget es aramerősseget.
Az eredendően biztonsagos alkatresztipus az egyetlen, amelyen műkodes kozben, eghető kornyezet jelenleteben munkat vegezhet. A tesztberendezesnek a megfelelő minősítessel kell rendelkeznie.
9. Kabelezes
Ellenőrizze, hogy a kabelek nem lesznek-e kiteve kopasnak, korrozionak, tul nagy nyomasnak, razkodasnak, eles szeleknek vagy barmilyen mas kedvezőtlen kornyezeti hatasnak.
Az ellenőrzesnek figyelembe kell vennie az idő mulasanak hatasait es peldaul a kompresszorbol vagy a ventilatorbol eredő folyamatos razkodast.
10. Az eghető hűtőkozegek erzekelese
A hütőkozeg szivargasanak keresesehez es erzekelesehez semmilyen korulmenyek kozott nem hasznalhato potencialis gyujtoforras. Nem hasznalhato halidlampa (vagy barmilyen mas, nyilt langot hasznalo erzekelő).
11. A szivargas erzekelesi modjai
Az alabbi szivargaserzekelesi modszerek elfogadottnak tekinthetők eghető hűtőkozeget tartalmazo rendszerek eseteben:
- Az eghető hűtőkozegek erzekelesehez elektronikus szivargaserzekelőt kell hasznalni, de előfordulhat, hogy annak erzekenysege nem megfelelő vagy ujrakalibralast igenyel (az erzekelőberendezest hűtőkozegmentes helyen kell kalibralni).
- Győződjon meg arrol, hogy az erzekelő nem potencialis gyujtoforras, es megfelelő a hasznalt hűtőkozeghez.
- A szivargaserzekelő berendezest a hűtőkozeg also tűzveszelyessegi szintje ertekenek szazolekaban kell beallitani, kalibralni kell a hasznalt hűtőkozegre, es meg kell erősiteni a gaz megfelelő szazolekos erteket (legfeljebb 25%).
- A szivargaserzekelő folyadekok a legtobb hűtőkozeghez hasznalhatok, de a klortartalmu tisztitoszerek hasznalatat kerulni kell, mert a klor reakcioba lephet a hűtőkozeggel, es korrodalhatja a rez csővezetekeket.
- Ha szivargast talal, minden nyilt langot el kell tavolitani vagy el kell oltani.
- Ha olyan hűtőkozeg-szivargast talal, amely forrasztast tesz szuksegesse, az osszes hűtőkozeget el kell tavolitani a rendszerből, vagy lezaroszelepekkel el kell szigetelni azt a rendszer szivargastol tavoli helyen.
- Ezutan oxigenmentes nitrogennel at kell obliteni a rendszert a forrasztas előtt es kozben is.
12. Eltavolitas es kiurites
Amikor javitas celjabol - vagy barmilyen mas celbol - behatol a hütókorbe, a hagyomanyos eljarasokat kell alkalmaznia.
Fontos azonban, hogy a legjobb gyakorlatot kovesse, mert a gyulekonysagra ugyelni kell.
Az alabbi eljarast kell kovetni:
- Hütökozeg eltavolitasa;
- A kor atoblitese inert gazzal;
- Kiurites;
- Ismetelt atoblites inert gazzal;
- A kor megnyitasa vagassal vagy forrasztassal.
A feltoltott hütökozeget a megfelelő visszanyerő hengerekbe kell attolteni.
A rendszert ezutan „at kell obliteni” oxigenmentes nitrogennel a berendezes biztonsaga erdekeben. Előfordulhat, hogy az eljarast tobbszor meg kell ismetelni.
A munkahoz nem hasznalhat súritett levegőt vagy oxigent.
Az atobliteshez a feltoltest addig kell vegezni, amig el nem eri a munkavegzesi nyomast, ezutan ki kell engedni a kornyezetbe, vegul le kell engedni vakuumig.
Ezt az eljarast addig kell ismetelni, amig mar nincs tobb hütókozeg a rendszerben. A vegső feltolteskor a munkavegzeshez a rendszert a legkori nyomas elereseig kell szellőztetni. Ez a művelet elengedhetetlen, ha a csővezetekeken forrasztast kell vegezni. Győződjon meg arrol, hogy a vakuumpumpa kivezetese nincs gyujtoforras kozeleben, es a rendszerben vakuum van oxigenmentes nitrogennel es folyamatos szellőzessel.
13. Feltoltesi eljarasok
A hagyomanyos feltoltesi eljarasok mellett az alabbiaknak is meg kell felelni:
- Győződjon meg arrol, hogy a feltoltőberendezes hasznalatakor a kulonboző hűtőkozegek nem szennyezik egymast.
- A tomlóknek vagy vezetekeknek a lehető legrovidebbnek kell lenniuk a bennuk levő hűtőkozeg mennyisegenek minimalizalasa erdekeben.
- A hengereket fuggőlegesen kell tartani.
- Mielőtt a rendszert feltolti hűtőkozeggel, ellenőrizze, hogy a hűtőrendszer foldelve van-e.
- Amikor a feltoltes kesz, cimkezze fel a rendszert (ha meg nem tette meg).
- Rendkivuli gondossaggal jarjon el, hogy ne toltse tul a hűtőrendszert. A rendszert az ujratoltes előtt oxigenmentes nitrogennel nyomastesztnek kell alavetni.
A rendszeren a feltoltes befejezese utan, de az uzembe helyezes előtt szivargasi tesztet kell vegezni.
A helyszin elhagyasa előtt ismet ellenőrizni kell a szivargast.
14. Leszereles
A müvelet vegrehajtasahoz elengedhetetlenul fontos, hogy a technikus teljesen ismerje a berendezest annak minden reszletevel egyutt.
Javasolt bevalt gyakorlat az osszes hütőkozeg biztonsagos visszanyerese. A feladat elvegzese előtt olaj- es hütőkozegmintat kell venni arra az esetre, ha a visszanyert hütőkozeg ujrafelhasznalasa előtt elemzest kellene vegezni. A feladat megkezdesehez elengedhetetlenul fontos elektromos aram.
a. Ismerje meg a berendezest es annak műkodeset.
b. A rendszert elektromosan szigetelje el.
c. A müvelet előtt győződjon meg az alabbiakrol:
- A mechanikai kezelőberendezes rendelkezesre all a hűtőkozeghengerek kezelesehez, ha szukseges;
- Rendelkezesre all minden szemelyi vedőfelszereles es azokat megfelelően hasznaljak;
- A visszanyeresi folyamatot egy hozzaertő szemely folyamatosan felugyeli;
- A visszanyerő berendezes es a hengerek megfelelnek a vonatkozo szabvanyoknak.
d. Ha lehetseges, szivattyuzza le a hűtőrendszert.
e. Ha a vakuum elerese nem lehetseges, alkalmazzon elosztot, hogy a hútókozeg a rendszer tobb reszen is eltavolithato legyen.
f. A visszanyeres előtt győződjon meg arrol, hogy a henger a merlegen talalhato.
g. Inditsa el a visszanyerő berendezest, es műkodtesse azt a gyarto utasitasainak megfelelően.
h. A hengereket ne toltse tul. (Legfeljebb a terfogat 80%-aig tolthető fel folyadekkal.)
i. Ideiglenesen se haladja meg a henger maximalis munkanyomasat.
j. Ha a hengereket megfelelően feltoltotte, es a folyamat befejeződott, a hengereket es a berendezest azonnal tavolitsa el a helyszinról, es zarja el a berendezes osszes elszigetelő szelepet.
k. A visszanyert hütőkozeg csak akkor tolthető fel masik hütőrendszerbe, ha azt előzőleg megtisztitja es ellenőrzi.
15. Cimkezes
A berendezesen el kell helyezni egy cimket, amelyen szerepel, hogy azt leszereltek es a hütőkozeget kiuritettek.
A cimket datummal kell ellatni es ala kell irni.
Győződjon meg arrol, hogy a berendezesen cimkek vannak azzal az informacioval, hogy a berendezes eghető hűtőkozeget tartalmaz.
16. Visszanyeres
Amikor a hütókozeget szervizeles vagy leszereles miatt eltavolitja a rendszerből, javasolt bevalt gyakorlat, hogy az osszes hütókozeget biztonsagosan tavolitsa el.
A hűtőkozeg hengerekbe valo athelyezesekor ugyeljen arra, hogy csak a megfelelő hűtőkozeg-visszanyeresi hengereket hasznalja.
Győződjon meg arrol, hogy a rendszer teljes feltoltott hútókozeg-mennyisegenek megfelelő szamu henger all rendelkezesre.
Minden hasznalando henger ki van jelolve a visszanyert hütőkozeghez, es szerepel rajta a hütőkozeg cimkeje (vagyis specialis hengerek allnak rendelkezesre a hütőkozeg visszanyeresehez).
A hengereket el kell latni nyomascsokkentő szeleppel es kapcsolodo lezaroszeleppel megfelelő munkavegzesi sorrendben.
Az ures visszanyerő hengerek ki vannak uritve, es ha lehetseges, le vannak hütve a visszanyeres előtt.
A visszanyerő berendezesnek jo munkavegzesi allapotban kell lennie a berendezesre vonatkozo utasitasok betartasaval (amelynek keznel kell lennie), es alkalmasnak kell lennie eghető hűtőkozegek visszanyeresere.
Rendelkezesre kell allniuk tovabba kalibralt sulymerlegeknek, es azoknak jo allapotban kell lenniuk.
A tomlóknek szivargasmentes levalasztocsatlakozoval kell rendelkezniuk és jo allapotunak kell lenniuk.
A visszanyerő berendezes hasznalata előtt ellenőrizze, hogy annak allapota kielegítő-e, megfelelően karban volt-e tartva, es hogy minden kapcsolodo elektromos alkatresz el van-e zarva annak erdekeben, hogy hűtőkozeg kiszabadulasa eseten ne tortenhessen gyulladas. Ha ketsegei vannak, kerje a gyarto segitseget.
A visszanyert hütókozeget a megfelelő visszanyerő hengerben vissza kell juttatni a beszallitonak, es ki kell tolteni a megfelelő hulladekszallitasi nyomtatvanyt. A hütókozeget ne keverje a visszanyerő egysegekben, kulonosen ne a hengerekben.
Ha kompresszort vagy kompresszorolajat kell eltavolitania, ugyeljen arra, hogy azt elfogadhato mertekben uritse ki, igy biztosítva, hogy a kenőanyagban ne maradhasson eghető hűtőkozeg.
A kiuritest a kompresszor beszallitonak tortenő visszajuttatasa előtt kell elvegezni.
A folyamat csak a kompresszortest elektromos melegitesevel gyorsithato fel.
Amikor egy rendszerböl olajat ereszt le, azt biztonsagosan vegezze.
A legkondicionalo athelyezesekor es mozgatasakor kerje tapasztalt szerviztechnikus tanacsat a berendezes levalasztasaval es ismetelt uzembe helyezesevel kapcsolatban.
Semmilyen mas elektronikai berendezest vagy haztartasi targyat ne helyezzen a belteri vagy a kulteri egyseg ala. Az egysegból csepegő kondenzacios folyadek megnedvesitheti azt, es igy a berendezes karosodhat vagy nem megfelelően műkodhet.
Ne használjon a gyártó által ajánlott eszközöktől eltérő eszközöket a kiolvasztási művelet felgyorsításához vagy a rendszer kitisztításához.
A berendezést állandó nyílt láng (például: nyílt lángok, működő gáztűzhely vagy elektromos melegítő) nélküli helységben tárolja.
Ne lyukassza ki, és ne égesse meg.
Legyen tekintettel arra, hogy a hűtőközeg szagtalan is lehet. Ne takarja le a berendezés szellőző nyílásait.
A berendezést jól szellőzött helységben kell tárolni, ahol a helyiség mérete megfelel a működéshez előírt területnek.
A berendezést tárolja folytonos nyílt lángoktól (például: egy gázzal működő készülék) és tűzforrásoktól mentes (például: elektromos melegítő) helyiségben.
A hűtőközeggel vagy a hűtőkörrel dolgozó bármely személynek rendelkeznie kell a tárgykörben illetékes tanúsítási hatóság által jóváhagyott bizonyítvánnyal, mely az adott területen elismert értékelési kritériumoknak megfelelően a hűtőközegek biztonságos körülmények közt történő kezelését engedélyező illetékességgel rendelkezik.
A javításokat kizárólag a gyártó javaslatainak megfelelően kell végezni.
Azokat a karbantartási és hibaelhárítási műveleteket, melyekhez szakember segítsége szükséges a gyúlékony hűtőközeg használatára szakosodott szakember felügyelete alatt kell elvégezni.
Ne használjon a gyártó által ajánlott eszközöktől eltérő eszközöket a kiolvasztási művelet felgyorsításához vagy a rendszer kitisztításához.
A berendezést 10 m2 -nél nagyobb munkaterületű helyiségben kell beszerelni, használni és tárolni.
A vezetékek beszerelését 10 m2 -nél nagyobb munkaterületű helyiségben kell végezni.
A vezetékek meg kell, hogy feleljenek a gázokra vonatkozó országos előírásoknak.
A hűtőközeg maximális terhelési mennyisége 2,5 kg. A hűtőközeggel való feltöltés a külső egység műszaki adatlapján lévő információk alapján történik.
A belül használt mechanikus csatlakozóknak az 14903 ISO szabványnak kell megfelelniük. Ha belül újrahasználják a mechanikus csatlakozókat, kell cserélni tömítő alkatrészeket. Ha a vágószéllel rendelkező csatlakoztatásokat belül újra felhasználják, a peremes részt újra kell gyártani. A csövek beszerelését a minimális szinten kell tartani.
A mechanikus csatlakozások elérhetők kell, hogy legyenek a karbantartás érdekében.
A beltéri vagy kültéri egységen megjelenített szimbólumok jelentése
 | FIGYELMEZTETÉS | Ez a szimbólum azt jelzi, hogy a berendezés gyúlékony hűtőközeggel működik. Ha a kifolyt hűtőközeg szikraforrásnak van kitéve, tűzveszély keletkezik. |
 | FIGYELEM | Ez a szimbólum azt jelenti, hogy a használati kézikönyvet figyelmesen el kell olvasni. |
 | FIGYELEM | Ez a szimbólum azt jelöli, hogy a berendezést szakember kezelheti a beszerelési kézikönyv előírásainak tiszteletben tartásával. |
 | FIGYELEM | |
 | FIGYELEM | Ez a szimbólum azt jelöli, hogy további tudnivalók állnak rendelkezésre a használati vagy a beszerelési kézikönyvben. |
©

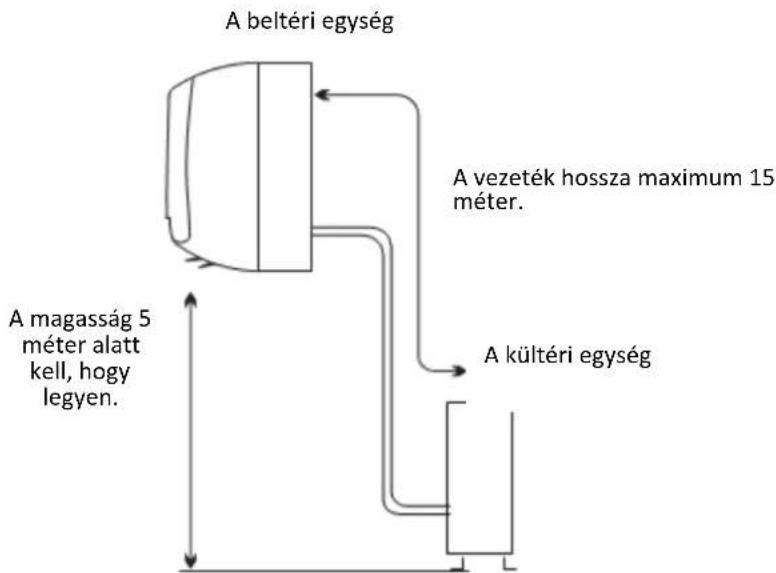

A beltéri egység beszerelésének helye
- A légkivezető nyílásnak akadálymentesnek kell lennie, hogy a levegő szabadon keringhessen a szobában.
- A helynek lehetővé kell tennie egy lyuk készítését a falba, és a vezetékek könnyű elrendezését.
- Tartsa be a mennyezet/fal és egység közti távolságokat a fenti beszerelési vázrajznak megfelelően.
• A helynek lehetővé kell tennie a levegőszűrő könnyed áthelyezését. - Az egységet és a távirányítóját tartsa legalább egy méter távolságra az olyan készülékektől, mint a televízió, rádiókészülékek, stb.
- Tartsa az egységet minél távolabb a fluoreszkáló lámpáktól.
- Ne helyezzen semmilyen tárgyat a légbevezető nyílás közelébe.
- Az egységet egy eléggé teherbíró falra szerelje fel, hogy megbírja az egység súlyát. Az egységet egy olyan helyre szerelje fel, mely nem teszi lehetővé az üzemelés alatt kibocsátott zaj és vibrálások felerősítését. Védje az egységet a közvetlen napsugárzástól és a hőforrásoktól. Ne helyezzen az egységre gyúlékony anyagokat vagy tüzelőanyag készülékeket.


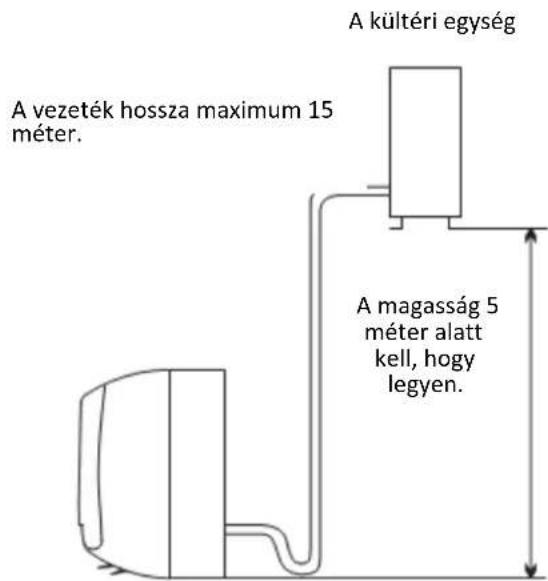

A kültéri egység felszerelésére ajánlott hely
- A helynek könnyed felszerelést kell lehetővé tennie, és jó levegősnek kell lennie. Kerülje az olyan helyre való szerelést, ahol gyúlékony gázszivárgás keletkezhet. Tartsa be az ajánlott távolságokat a faltól.
- A beltéri és kültéri egység közti vezeték hossza nem haladhatja meg az 5 métert a gyári szerkezet megőrzése esetén, a hosszúság elérheti a 15 métert is további hűtőközeg adagolás esetén.
• Védje a kültéri egységet a szennyeződéstől. - Kerülje az egység utak közelében történő felszerelését, mivel fennáll az egység szennyes vízzel történő lefröccsentésének a kockázata.
- Válasszon egy stabil beszerelési talapzatot.
- Keressen egy helyet, ahol nincs elzárva a légkivezető nyílás.
- Kerülje a berendezés közvetlen napsugárzás, nagyon forgalmas helyek, hőforrások vagy ventilátorok közelébe való kitételét. Óvja a berendezést a gyúlékony anyagoktól, a nedves vagy egyenetlen helyektől.

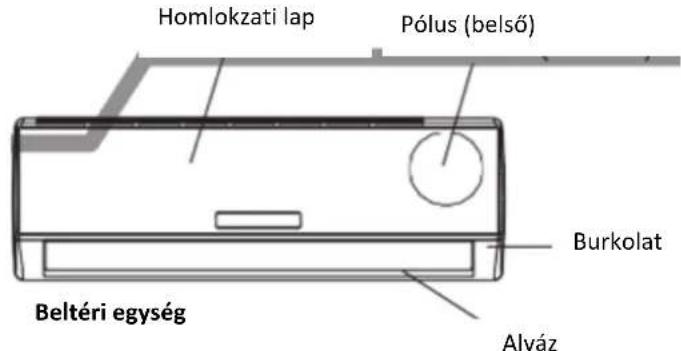

A beltéri egység
| Modell | A vezeték maximális hossza kiegészítő hűtőközeg nélkül (m) | A vezeték maximális hossza (m) | H maximális szintkülönbség (m) | Szükséges kiegészítő hűtőközeg mennyiség (g/m) |
| 7k~18k | 5 | 15 | 5 | 20 |
| 21k~25k | 5 | 15 | 5 | 30 |
| 25k~36k | 5 | 15 | 5 | 40 |
Ha a csővezeték magassága vagy hossza meghaladja a táblázatban megjelölt értékeket, kérjük, lépjen kapcsolatba a forgalmazóval.

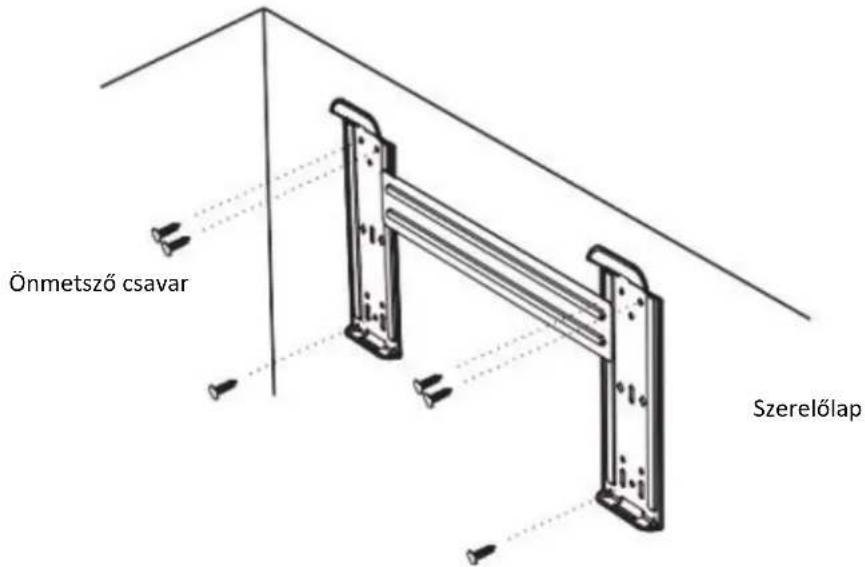

1. A szerelőlap beszerelése
- Keressen egy helyet a szerelőlap beszerelésére, figyelembe véve a belső egység elhelyezését és a csővezeték irányát. Egy vonalzó vagy egy vízmérték segítségével állítsa a szerelőlapot vízszintes helyzetbe.
- A lap rögzítése érdekében készítsen 32 mm mélységű lyukakat a falba.
- A műanyag csapokat helyezze a falba, majd az önmetsző csavarok segítségével rögzítse a szerelőlapot. Győződjön meg, hogy a szerelőlap megfelelően rögzítve van. Ezt követően készítsen egy lyukat a csővezeték számára.
Megjegyzés: a szerelőlap alakja különbözhet a fent ábrázolttól, azonban a beszerelési módszer azonos.
Megjegyzés: a fenti ábrán megjelölt módon a szerelőlapon található hat nyílást használja a lap felszerelésére az önmetsző csavarok segítségével.

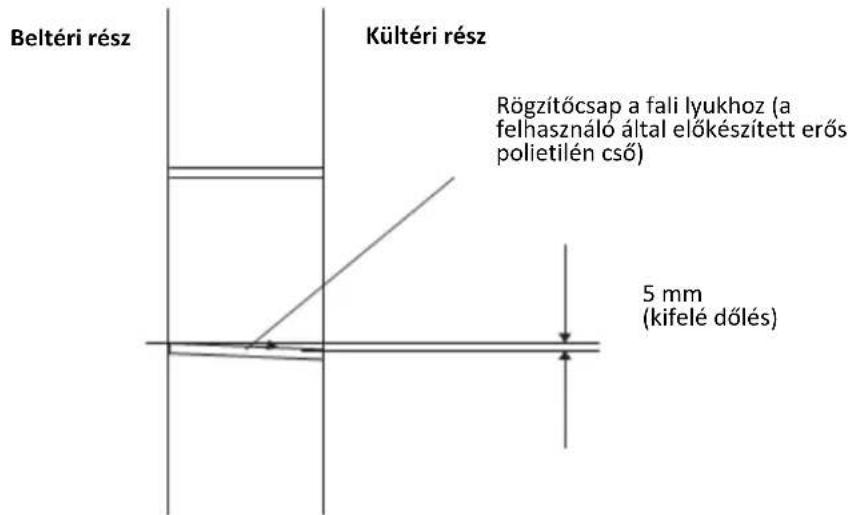

2. Lyuk készítése a csővezeték számára.
- Válassza ki a lyuk helyét a csővezeték számára annak a helynek a függvényében, ahová a szerelőlap beszerelését eldöntötte.
- Készítsen egy lyukat a falba. A lyuknak egy kissé kifelé kell dőlnie.
- A fal szárazon és tisztán tartása érdekében a fali lyukba szereljen fel egy rögzítőcsapot.
3. A belső egység csőrendszerének a felszerelése
- A csöveket (a folyadék és a gáz csővezetéket) és a vezetékeket kívülröl húzza át a falba készített lyukon, vagy a csőrendszer és a vezetékek benti csatlakoztatása után belülröl, úgy, hogy tudja elvégezni a külső egységhez való csatlakoztatásokat.

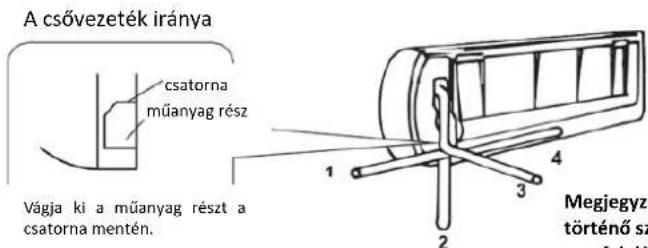

- A csőrendszer hajlása szerint döntse el, hogy ki kell-e vágnia a műanyag részt (az alább megjelölt módon).
Megjegyzés: a csövek 1, 2 vagy 4 pozícióba történő szerelése esetén vágja ki a beltéri egység megfelelő részét.
- A csőrendszer megfelelő csatlakoztatása után szerelje fel az elvezető tömlőt. Majd csatlakoztassa a tápvezetékeket. Csatlakoztatás után a csőrendszert, a vezetékeket és az elvezető tömlőt csavarja be együtt hőszigetelő anyaggal.

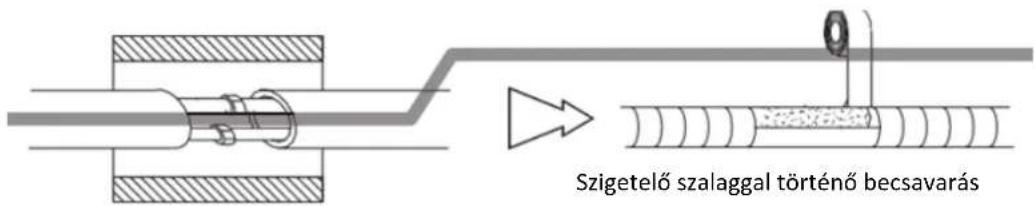

- A csatlakoztatások hőszigetelése: A csővezeték csatlakozásait csavarja be hőszigetelő anyagokkal, majd szigetelőszalaggal.

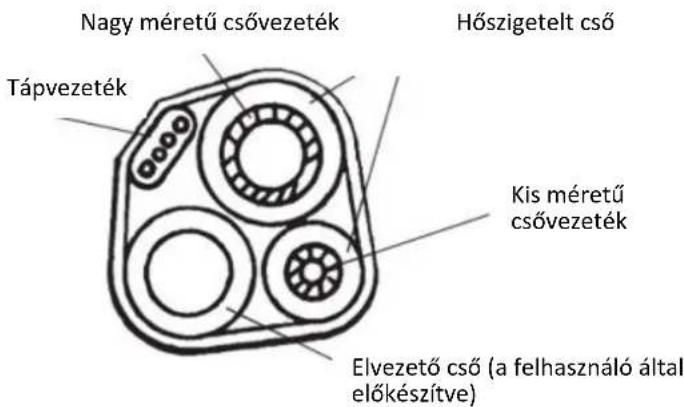

- A csővezeték hőszigetelése: e. A kivezető csövet helyezze a csővezeték alá. f. Tömítőanyagként használjon 6 mm-nél vastagabb polietilén habot. Megjegyzés: a kivezető csövet a felhasználónak kell előkészítenie.
- A kiömlés megkönnyítése érdekében az elvezető csövet irányítsa lefelé. Ne csavarja meg, ne hajlítsa meg a kivezető csövet, és a végét ne helyezze vízbe.
- Ha az elvezető cső meghosszabbításához tömlőt használ, bizonyosodjon meg arról, hogy megfelelő a hőszigetelés.

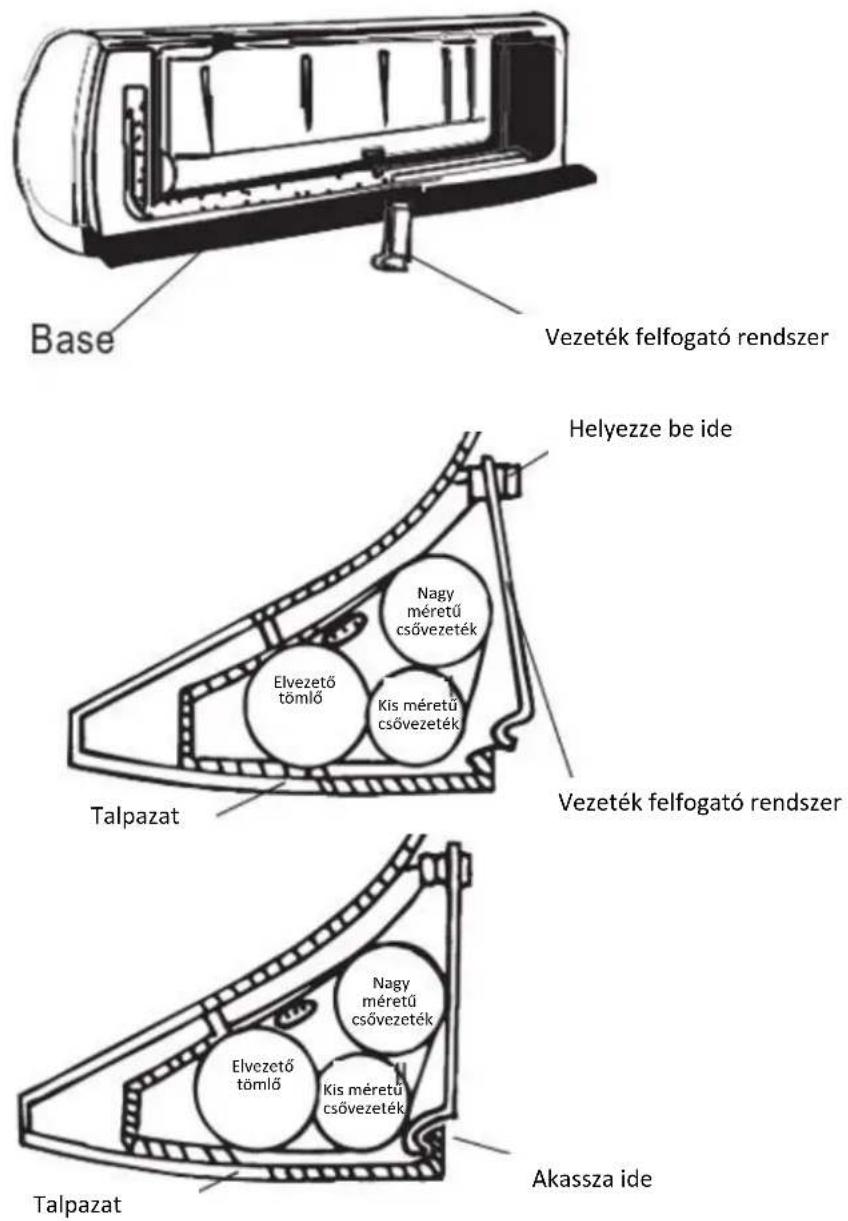

- Akkor a csőrendszer jobbra van fordítva, a csőrendszer, a tápvezeték és az elvezető cső hőszigetelt kell, hogy legyen, és egy felfogató rendszer segítségével az egység mögé kell rögzíteni.
A. A felfogató rendszert helyezze a vájatba.
B. Nyomja meg, hogy a felfogató rendszert az egység talpazatához kapcsolja.
A csővezetékek csatlakoztatása:

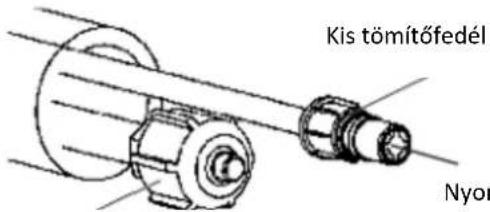

a. A nagy tömítőfedél és a kis tömítőfedél lecsavarása előtt az ujjával nyomja meg a kis fedelet az elvezető zai megszűnéséig, majd engedje el a fedelet.
b. Két kulcs segítségével kapcsolja össze a belső egység vezetékeit. A vezetékek, a csatlakozók és a csatlakozó anyacsavarok alakváltoztatásának és meghibásodásának elkerülése érdekében tartsa be az alábbi táblázatban feltüntetett nyomatékerőt.
c. Először a kezével szorítsa meg, majd használja a kulcsokat. Ha semmilyen elvezető zajt nem hall, lépjen kapcsolatba a forgalmazóval.
Nagy tömítőfedél
| Modell | Csővezeték méret | Nyomatékerő | Azanyacsavarszélessége | Minimálisvastagság |
| 7k~12K, 13k~18K, 22K | Folyadék csővezeték (φ 6 mm vagy 1/4 hüvelyk) | 15~20N·m | 17mm | 0,5mm |
| 18K#, 21K~36K | Folyadék csővezeték (φ 9,53 mm vagy 3/8 hüvelyk) | 30~35N·m | 22mm | 0,6mm |
| 7K~13K | Gáz csővezeték (φ 9,53 mm vagy 3/8 hüvelyk) | 30~35N·m | 22mm | 0,6mm |
| 12K#, 13K~18K | Gáz csővezeték (φ 12 mm vagy 1/2 hüvelyk) | 50~55N·m | 24mm | 0,6mm |
| 18K#, 21K~36K | Gáz csővezeték (φ 16 mm vagy 5/8 hüvelyk) | 60~65N·m | 27mm | 0,6mm |
| 36K# | Gáz csővezeték (φ 19 mm vagy 3/4 hüvelyk) | 70~75N·m | 32mm | 1,0mm |
Megjegyzés: a 12k#, 18k# és 36k# egységek nagyobbak a 12k, 18k és 36k egységeknél. Megjegyzés: A csővezeték csatlakoztatását kívül kell végezni!
4. A vezeték csatlakoztatása
- Beltéri egység
Csatlakoztassa a tápvezetéket a beltéri egységhez, külön csatlakoztatva a szálakat a vezérlőtábla pólusaihoz, figyelembe véve a kültéri egységhez használt csatolásokat.
Megjegyzés: egyes modellek esetében a beltéri egység pólusaihoz való hozzáférés érdekében szükség lehet a burkolat eltávolítására.

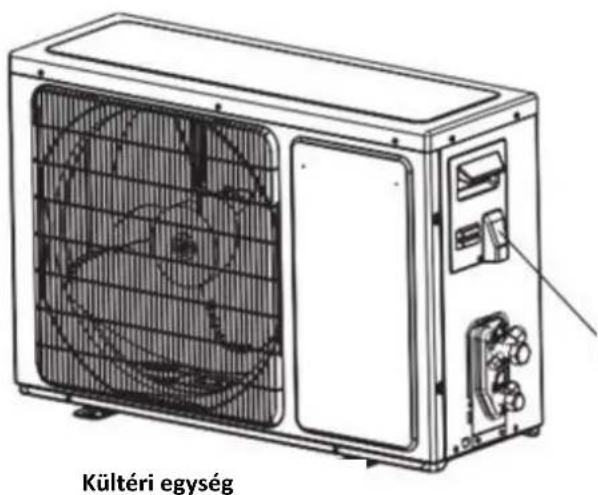

- Kültéri egység
a. A csavar fellazításával távolítsa el az egység hozzáférési ajtóját. A szálakat külön csatlakoztassa a vezérlőtábla pólusaihoz, ahogy következnek.
b. A tápvezetéket egy vezetékrögzítővel biztosítsa vezérlőtáblára.
c. Helyezze vissza a hozzáférési ajtót, és húzza meg a csavart.
d. Az egység és a tápforrás között használjon egy 24K modellre jóváhagyott kapcsolót. A tápvonalak megfelelő megszüntetése érdekében szükséges egy lekapcsoló készülék felszerelése.
Pólus (belső) hozzáférési ajtó
Figyelem!
- Használjon különálló áramkört a légkondicionáló berendezéshez. A huzalozási módra vonatkozó információk érdekében tanulmányozza a hozzáférési ajtó belsején feltüntetett csatlakoztatási ábrát.
- Bizonyosodjon meg arról, hogy a vezeték vastagsága megfelel a tápforrás műszaki leírásainak (a vezetékek műszaki leírását tartalmazó táblázatot lásd alább).
- Ellenőrizze a szálakat, és bizonyosodjon meg arról, hogy jól rögzítette a huzal csatlakoztatása után.
- A nedves területeken bizonyosodjon meg arról, hogy a talajra felszerelt egy szivárgási áram által működtetett védelmi árammegszakítót.
A vezetékekre vonatkozó műszaki leírások
| Teljesítmény (Btu/h) | Tápvezeték | Csatlakozó vezeték | ||
| Típus | Szabványos keresztmetszet tartomány | Típus | Szabványos keresztmetszet tartomány | |
| 7K~12K | H07RN-F | 1,0/1,5mm^2X3 | H05RN-F | 0,75mm^2X4 |
| H07RN-F | 1,0/1,5mm^2X3 | H07RN-F | 1,0/1,5mm^2X5 | |
| 7K*~12K* | H05VV-F | 1,0/1,5mm^2X3 | H07RN-F | 1,0/1,5mm^2X4 |
| KÖR ALAKU 1100V YY IS:694 | 1,0/1,5mm^2X3 | H07RN-F | 1,0/1,5mm^2X4 | |
| 14K~18K | H07RN-F | 1,5mm^2X3 | H05RN-F | 0,75mm^2X4 |
| H07RN-F | 1,5mm^2X3 | H07RN-F | 1,5mm^2X5 | |
| 14K*~18K* | H05VV-F | 1.5/2.5mm^2X3 | H07RN-F | 1.5/2.5mm^2X4 |
| KÖR ALAKU 1100V YY IS:694 | 1,5/2,5mm^2X3 | H07RN-F | 1.5/2.5mm^2X4 | |
| 21K~36K | H07RN-F | 2,5mm^2X3 | H05RN-F | 0,75mm^2X4 |
| H07RN-F | 2,5mm^2X3 | H07RN-F | 1,0mm^2X4 | |
| H07RN-F | 2,5mm^2X3 | H07RN-F | 2,5mm^2X5 | |
| 21K*~30K* | H05VV-F | 2,5mm^2X3 | H07RN-F | 2,5mm^2X4 |
| 21K**~24K** | H05VV-F | 1,5mm^2X3 | H07RN-F | 1,5mm^2X4 |
Megjegyzés:
- K* azt jelenti, hogy ennek a modellnek a tápforrását a beltéri egység biztosítja.
- K** egy beltéri tápforrású modellt jelöl, tápvezetékkel és csatlakozóaljzattal.
- A trópikus éghajlati körülmények (T3) közti működésre szánt modellek esetében a tápvezeték és a csatlakozó vezeték keresztmetszeti tartománya 2,5 mm2×4.
Figyelem:
A csatlakozóaljzatnak elérhetőnek kell lennie a berendezés beszerelése után annak érdekében, hogy szükségesetén lehessen lecsatolni. Ha ez nem lehetséges, a berendezést a nyitott érintkezőtől legalább 3 mm távolságra lévő, a berendezés közelében elérhető helyre elhelyezett kétpólusú kapcsolóval táplája.
Működési hőmérséklet
| Hőmérséklet | Hűtés | Fűtés | Szárítás | |
| Beltéri hőmérséklet | max. | 32 °C | 27 °C | 32 °C |
| min. | 21 °C | 7 °C | 18 °C | |
| Kültéri hőmérséklet | max. | 43 °C | 24 °C | 43 °C |
| min. | *megjegyzés | -15 °C | 21 °C | |
MEGJEGYZES:
* A rendszer ezen intervallumok között a maximális teljesítményen fog működni. Ha a légkondicionáló berendezést a fenti feltételek figyelmen kívül hagyása nélkül használja, a védőberendezés bekapcsol, és kikapcsolja a berendezést.
* A trópusi éghajlaton való üzembe helyezésre gyártott modellek (T3) esetén a maximális kültéri hőmérséklet 43 °C helyett 55 °C.
* Az egyedi szerkezetnek köszönhetően egyes modellek már -15 °C kültéri hőmérséklet esetén is aktiválhatják a hűtés funkciót. Normális esetben az optimális hűtési teljesítményt nagyobb kültéri hőmérsékletnél érik el. További tudnivalók érdekében kérjük, lépjen kapcsolatba a forgalmazóval.
* Egyes modellek már -15 °C, -20 °C vagy akár alacsonyabb kültéri hőmérsékletnél is bekapcsolhatják a fűtő funkciót.
Az egyes termékek hőmérséklete meghaladhatja ezt a határértéket. Speciális esetekben vegye fel a kapcsolatot a forgalmazóval. 80%-nál nagyobb relatív páratartalom esetén, ha a légkondicionáló berendezés a COOLING (HÜTÉS) vagy DRY (SZÁRÍTÁS) üzemmódban működik egy sokáig nyitva hagyott ajtó vagy ablak mellett, vízcseppek keletkezhetnek.
Zajszennyezés
- A légkondicionáló berendezést szerelje egy olyan helyre, mely képes megtartani a berendezés súlyát, úgy, hogy a működése a legcsendesebb legyen.
- A kültéri egységet szerelje olyan helyre, ahol a kibocsátott levegő és a működési zaj ne zavaria a szomszédokat.
- A zajszint növekedésének az elkerülése érdekében ne helyezzen semmilyen akadályt a kültéri egység légkivezető nyílása elé.
A védelmi berendezés jellemzői
- A védelmi berendezés az alábbi esetekben kezd el működni:
- A berendezés kikapcsolás utáni újraindításakor vagy az üzemmód üzemelés közbeni megváltoztatása után várjon 3 percet.
- Csatlakoztassa a tápforráshoz a berendezést, kapcsolja be, a berendezés 20 másodperc után kapcsolhat be.
- Ha a berendezés kikapcsol, az újraindításhoz nyomja meg újra a BEKAPCSOLÁS/KIKAPCSOLÁS gombot. Az időzítőt újra be kell állítania, ha kikapcsolt.
HEATING (FÚTÉS) funkció jellemzői
ELŐFÚTÉS
A HEATING (FÜTÉS) funkció bekapcsolásakor a beltéri egység előfűtéséhez 2-5 percre van szükség.
LEOLVASZTÁS
A HEATING (FÜTÉS) funkció működése esetén a berendezés a hatékonyság növelése érdekében automatikusan leolvad (jégtelenít). Ez a müvelet normális esetben 2-10 percig tart. A leolvasztás ideje alatt a ventilátorok megállnak. A leolvasztás befejezése után a berendezés automatikusan visszatér a HEATING (FÜTÉS) üzemmódra.
Megjegyzés: A fűtés NEM elérhető a csak hűtőfunkcióval ellátott légkondicionáló berendezés modelleknél.

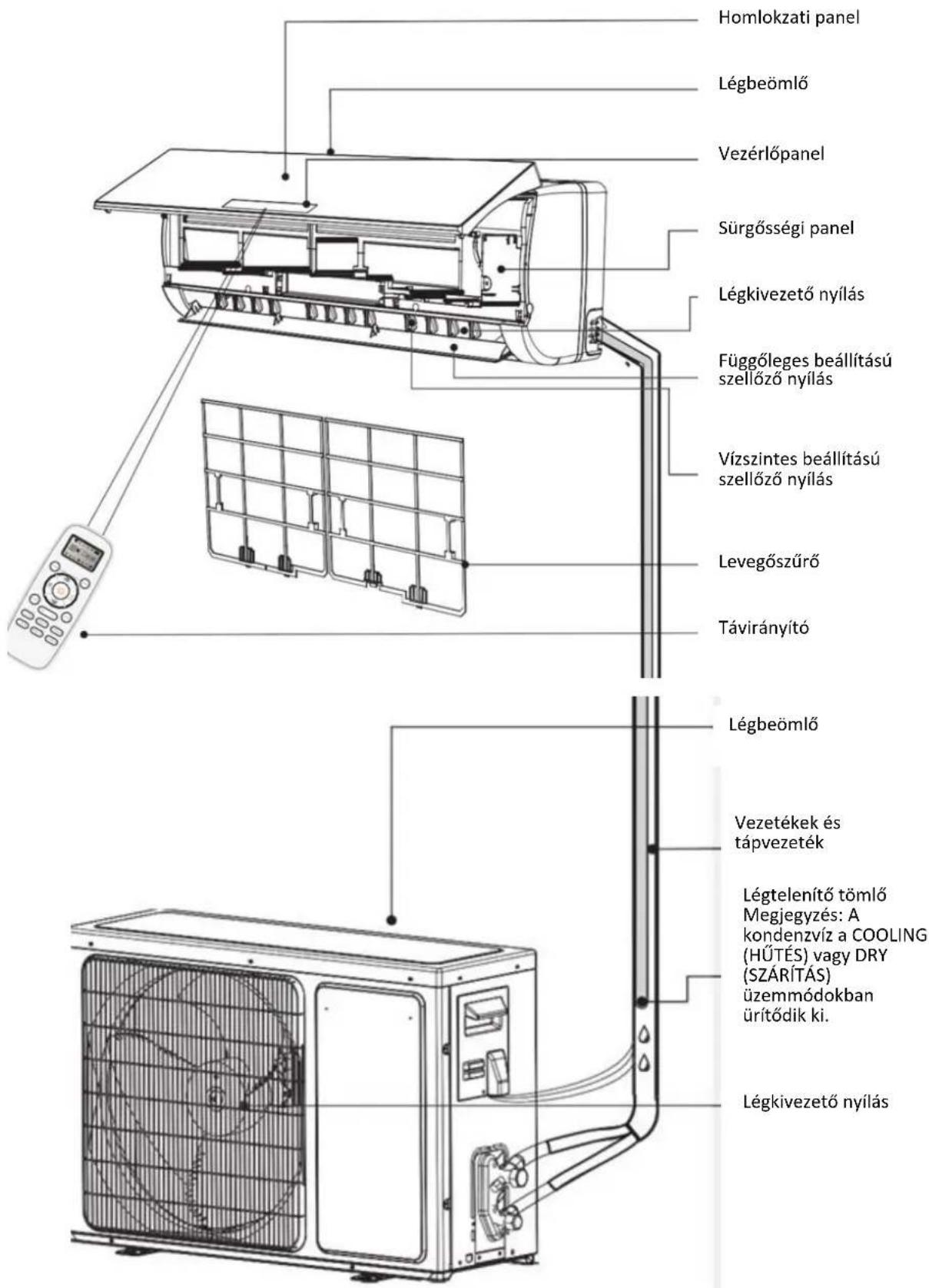

X. A TERMÉK LEÍRÁSA
XI. KIJELZÓ
88
Hőmérséklet kijelző
A beállított hőmérsékletet jelzi ki. A rendszer „FC”-t jelez 200 órai üzemelés után, hogy emlékeztesse a felhasználót arra, hogy szükséges a szűrőitiszítása. A szűrő kitisztítás után nyomja meg a beltéri egységen található szűrő újrabeállító gombot (választható).
Működés kijelző
A légkondicionáló berendezés működése esetén világít. A leolvasztás közben időközönként gyúl ki.
Időzítő kijelző
A beállított időtartam alatt világít.
Automatikus kikapcsolás kijelző
A beprogramozott kikapcsolás funkció bekapcsolása esetén világít.
Kompresszor kijelző
A működő kompresszor esetén világít.
Üzemmódok kijelző
A fűtés üzemmódban narancssárga, a többi funkció esetén pedig fehér.
Ventilátor fordulatsebesség kijelző
Smart WIFI kijelző
Aktív WIFI csatlakozás esetén világít.
NANOE kijelző
A NANOE üzemmód működése esetén világít.
FAN ONLY (CSAK VENTILÁTOR) mód kijelző
A FAN ONLY üzemmód működése esetén világít.
XII. HIBAELHÁRÍTÁS
Az alább bemutatott hibák nem jelentenek feltétlenül meghibásodást, mivel szakember segítsége nélkül is elháríthatók.
| Probléma | Lehetséges ok |
| A berendezés nem működik. | Kiégett a biztosíték vagy bekapcsolt a védőberendezés. Várjon 3 percet, és próbálja újra bekapcsolni a készüléket, mivel lehetséges, hogy a védőberendezés ideiglenesen megakadályozza a berendezés működését.Elhasználódtak a távirányító elemei.A dugasz nincs megfelelő módon csatlakoztatva a fali csatlakozóaljzathoz. |
| A berendezés nem fejleszt semmilyen hideg/meleg légáramot. | Mocskos a levegőszűrő.Elzáródtak a levegő bemeneti vagy kimeneti nyílások.A hőmérséklet nincs megfelelően beállítva. |
| A berendezés nem válaszol a parancsokra. | Erős (túlzott statikus elektromos kisülés és rendellenes tápfeszültség által okozott) interferencia megjelenése esetén a működés rendellenessé válik. Ebben az esetben csatlakoztassa le a berendezést az áramforrásról, és 2-3 másodperc múlva csatlakoztassa újra. |
| A berendezés nem kapcsol be azonnal. | Az üzemmód üzemelés időtartama közbeni megváltoztatásnál 3 perces késés jelenhet meg. |
| A készülék jellegzetes szagot bocsát ki. | A szagot a bútor, a dohányfüst, stb. okozhatja, melyet a készülék beszív, majd a légáramlással együtt kibocsát. |
| Egy folyadék által előidézett háttérzaj hallatszik. | Ez természetes zaj, melyet a hűtőközeg légkondicionáló készülékben történő áramlása idéz elő.A zajt a FÜTÉS üzemmódban történő leolvasztás is okozhatja. |
| Pattogás vagy kattogás hallatszik. | Ezt a zajt a homlokzati panel hőmérséklet változás miatti kitágulása okozhatja. |
| A kivezető nyílásból finoman permetező víz. | Ez akkor jelenik meg, ha a helység levegője lehül a beltéri egységből a HÜTÉS vagy SZÁRÍTÁS üzemmódban kijövő hideg levegő hatására. |
| A légsűrítő világító (piros) kijelzője továbbra is világít, az egység ventilátora pedig kikapcsol. | Az egység átkapcsol a fűtő és a leolvasztó üzemmód között. A világító kijelző tíz percen belül kikapcsol, és újraindul a fűtés üzemmód. |
XIII. MÜSZAKI ADATOK
| HAC-HS09KIT++HAC-HS09WH++HAC-HS09KITWIFI++ | HAC-HS12KIT++HAC-HS12WH++HAC-HS12WIFI++HAC-HS12KITWIFI++ | HAC-HS18KIT++HAC-HS18WH++HAC-HS18WIFI++HAC-HS18KITWIFI++ | HAC-HS24KIT++HAC-HS24WH++HAC-HS24WIFI++HAC-HS24KITWIFI++ | |
| Teljesítmény | 190-1500 W | 190-1600 W | 260-2300 W | 420-2760 W |
| Tápfeszültség | 220-240V, 50Hz | 220-240V, 50Hz | 220-240V, 50Hz | 220-240V, 50Hz |
| Hűtőkapacitás | 9000 BTU | 12000 BTU | 18000 BTU | 24000 BTU |
| Zajszint | 56/62dB | 56/62dB | 59/63dB | 64/65dB |
| Szín | Fehér | Fehér | Fehér | Fehér |
A hulladékok környezetfelelős eltávolítása
Segíthet a környezet védelmében!
Kérjük, tartsa be a helyi rendelkezéseket: a nem működő elektromos berendezéseket a használt elektromos hulladékokat gyűjtő központba szolgáltassa be.
A HEINNER a Network One Distribution SRL(KFT) társaság által bejegyzett védjegy. A többi márkajelzés és a termékek megnevezése kereskedelmi vagy az illető birtoklók által bejegyzett márkanevek.
A leírtak egyetlen része sem használható fel semmilyen formában, még lefordított, átalakított változatban sem, a NETWORK ONE DISTRIBUTION előzetes beleegyezése nélkül.
Copyright © 2013 Network One Distribution. Minden jog fenntartva.
www.heinner.com, http://www.nod.ro
CE
A terméket az Európai Közösség előírásainak és jogszabályainak megfelelően tervezték és gyártották.
Importör: Network One Distribution
Marcel lancu utca, 3-5 szám, Bukarest (Bucureşti), România
Tel: +40 21 211 18 56, www.heinner.com, www.nod.ro
- Köszönjük, hogy megvásárolta termékünket!
- BEVEZETÉS
- AZ ÖN CSOMAGJÁNAK TARTALMA
- BIZTONSÁGI INTÉZKEDÉSEK
- HASZNÁLAT ELŐTT
- Megjegyzés
- Alapértelmezett beállítások
- Környezetvédelem
- HASZNÁLATI UTASÍTÁSOK
- A jelen használati kézikönyvben található szimbólumok jelentései az alábbiak:
- AZ R32 HÜTÖKÖZEGRE VONATKOZÓ BIZTONSÁGI UTASÍTÁSOK
- FIGYELEM
- 6-5 A tűzoltó készülék megléte
- 6-6. Gyujtoforras hianya
- 6-7. Szellőztetett terulet
- 6-8. A hütöberendezes ellenőrzese
- 6-9. Az elektromos eszkozok ellenőrzese
- A zart alkatreszek javitasa
- MEGJEGYZES:
- Az eredendően biztonsagos alkatreszek javitasa
- Kabelezes
- Az eghető hűtőkozegek erzekelese
- A szivargas erzekelesi modjai
- Eltavolitas es kiurites
- Feltoltesi eljarasok
- Leszereles
- Cimkezes
- Visszanyeres
- A beltéri egység beszerelésének helye
- A kültéri egység felszerelésére ajánlott hely
- A szerelőlap beszerelése
- Lyuk készítése a csővezeték számára.
- A belső egység csőrendszerének a felszerelése
- A csővezetékek csatlakoztatása:
- A vezeték csatlakoztatása
- - Beltéri egység
- - Kültéri egység
- Figyelem!
- Megjegyzés:
- Figyelem:
- Zajszennyezés
- A védelmi berendezés jellemzői
- HEATING (FÚTÉS) funkció jellemzői
- ELŐFÚTÉS
- LEOLVASZTÁS
- A TERMÉK LEÍRÁSA
- KIJELZÓ
- 88
- Hőmérséklet kijelző
- Működés kijelző
- Időzítő kijelző
- Automatikus kikapcsolás kijelző
- Kompresszor kijelző
- Üzemmódok kijelző
- Ventilátor fordulatsebesség kijelző
- Smart WIFI kijelző
- NANOE kijelző
- FAN ONLY (CSAK VENTILÁTOR) mód kijelző
- HIBAELHÁRÍTÁS
- MÜSZAKI ADATOK
- A hulladékok környezetfelelős eltávolítása
- CE
Márka : Heinner
Modell : HAC-HS18KITWIFI++
Kategória : Légkondicionáló
