Terméktípus	Hűtőszekrény
Márka	Neff
Modell	KI2726DE0
Méretek (M x Sz x M)	177 cm x 55 cm x 65 cm
Súly	Körülbelül 75 kg
Teljes térfogat	280 L (hűtő) + 90 L (fagyasztó)
Tápfeszültség	220-240 V, 50 Hz
Energiaosztály	A++
Éves fogyasztás	Körülbelül 180 kWh
Hűtés típusa	Ventilátoros hűtés (No Frost)
Belső világítás	LED
Rekeszek	4 polc, 1 zöldséges rekesz, 1 fagyasztó rekesz
Fő funkció	Élelmiszerek tárolása egyenletes légáramlással
Hőmérséklet szabályozás	Érintőképernyős elektronika, digitális kijelző
Nyitott ajtó riasztás	Igen, hangos és vizuális
Leolvasztás	Automatikus (No Frost)
Karbantartás	Tisztítás langyos vízzel és enyhe mosószerrel, a hátsó rács rendszeres portalanítása
Biztonság	Ajtók lágy zárása, gyermekzár nincs
Alkatrészek	Elérhető a Neff szerviznél (magas javíthatóság)
Tartozékok	Jégkockatartó, tojástartó, gyors üzembe helyezési útmutató

Gyakran ismételt kérdések - KI2726DE0 NEFF

Hogyan állítsam be a Neff KI2726DE0 hűtőszekrényem hőmérsékletét?

Használja az előlapi érintőpanelt. Nyomja meg a Temp gombot a hűtő (ajánlott 4°C) és a fagyasztó (-18°C) hőmérsékletének beállításához.

Miért folyik víz a készülék belsejében?

Ellenőrizze, hogy az ajtó megfelelően záródik. Ha a probléma továbbra is fennáll, a leolvasztóvíz gyűjtőedénye eltömődhetett. Tisztítsa ki meleg vízzel.

Mit tegyek, ha a piros riasztásjelző villog?

Ez túl magas hőmérsékletet jelez. Ellenőrizze az ajtó záródását és várjon néhány órát. Ha a riasztás továbbra is fennáll, vegye fel a kapcsolatot a szervizzel.

Hogyan karbantartsam a hűtőszekrényem hátsó rácsát?

Húzza ki a készüléket és távolítsa el a rácsot. Porszívózza le a port kefefejjel. Helyezze vissza a rácsot és csatlakoztassa újra. Ez az eljárás javítja a hatékonyságot.

Telepíthetem a hűtőszekrényemet egy sütő mellé?

Nem, a sütő hője károsíthatja a működést. Hagyjon legalább 5 cm-es helyet mindkét oldalon, és kerülje a hőforrásokat.

A jégkockatartó nem termel jeget, miért?

Ellenőrizze, hogy a fagyasztó rekesz elég hideg (-18°C). Győződjön meg arról, hogy a tartó megfelelően van elhelyezve, és a vízbemenet nem fagyott be. Olvassa el a kézikönyvet.

Hogyan cseréljem ki a belső izzót?

A világítás LED-es, és a felhasználó nem cserélheti. Meghibásodás esetén hívjon egy Neff által jóváhagyott szakembert.

A hűtőszekrényem szokatlan zajt ad, ez normális?

Bizonyos hangok (bugyborékolás, kattogás) normálisak a hűtőrendszer miatt. Ha a zaj erős vagy rendszertelen, ellenőrizze a készülék kiegyensúlyozottságát, vagy vegye fel a kapcsolatot a szervizzel.

Mi a Neff KI2726DE0 garanciális időtartama?

A törvényes garancia 2 év. A Neff feltételek mellett hosszabbítást kínál. Őrizze meg a számláját minden igény esetén.

Szerelhetem magam a megfordítható ajtót?

Igen, a használati utasítás tartalmazza az utasításokat. Szüksége lesz egy csavarhúzóra és egy kulcsra. Óvatosan kövesse a lépéseket, hogy elkerülje a tömítések károsodását.

HASZNÁLATI ÚTMUTATÓ KI2726DE0 NEFF

Javítási útmutató - Hűtőszekrény

i A dokumentummal kapcsolatos információk.... 234

1.1 Fontos tudnivalók 234

1.1.1 Cél 234

1.2 Szimbólummagyarázat 234

1.2.1 Veszélyességi szintek 234

1.2.2 Veszélyt jelző szimbólumok 234

1.2.3 A figyelmeztetések felépítése 235

1.2.4 Általános szimbólumok 235

Biztonság 236

2.1 Általános biztonsági utasítások.... 236

2.1.1 Összes háztartási készülék 236

Szerszámok és segédanyagok.... 237

Javítás 238

4.1 A gumitömítés cseréje 238

4.1.1 A gumitömítés eltávolítása.... 238

4.1.2 A gumitömítés beszerelése.... 238

4.2 Lapos zsanér cseréje.... 241

4.2.1 Lapos zsanér eltávolítása 241

4.2.2 Lapos zsanér beszerelése.... 242

4.3 A csúszózsánér cseréje 243

4.3.1 A csúszózsanér eltávolítása 243

4.3.2 A csúszózsánér felszerelése.... 243

4.4 Az ajtópolc cseréje 244

4.4.1 Az ajtópolc eltávolítása.... 244

4.4.2 Az ajtópolc felhelyezése 244

4.5 A polc cseréje 245

4.5.1 A polc eltávolítása.... 245

4.5.2 A polc beszerelése.... 245

4.6 A kihúzható polc cseréje 246

4.6.1 A kihúzható polc eltávolítása.... 246

4.6.2 A kihúzható polc behelyezése 246

4.7 Fagyasztórekesz polcának cseréje 247

4.7.1 Fagyasztórekesz polcának eltávolítása 247

4.7.2 Fagyasztórekesz polcának beszerelése 247

4.8 A gyümölcs- és zöldségtároló cseréje 248

4.8.1 A gyümölcs- és zöldségtároló eltávolítása.... 248

4.8.2 A gyümölcs- és zöldségtároló behelyezése 248

4.9 A gyümölcs- és zöldségtároló elválasztóelemének cseréje 249

4.9.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása ..... 249

4.9.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése 249

4.10 A frissentartó rekesz cseréje.... 250

4.10.1 A frissentartó rekesz eltávolítása 250

4.10.2 A frissentartó rekesz behelyezése 250

4.11 A kihúzható tároló cseréje 251

4.11.1 A kihúzható tároló eltávolítása.... 251

4.11.2 A kihúzható tároló behelyezése.... 251

4.12 LED-es oldalsó spotvilágítás cseréje 252

4.12.1 LED-es spotvilágítás eltávolítása.... 252

4.12.2 A LED-es spotvilágítás beszerelése.... 253

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.

▶ A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Különleges szer-szám[00342180]

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömítés enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömítés kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszárítóval vagy forró vízzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 Lapos zsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a bútorajtót. Lásd a Beszerelési útmutatót.
Az ajtó nyitva van

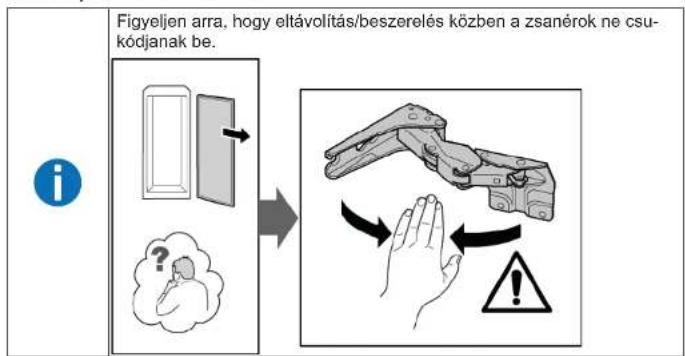

4.2.1 Lapos zsanér eltávolítása

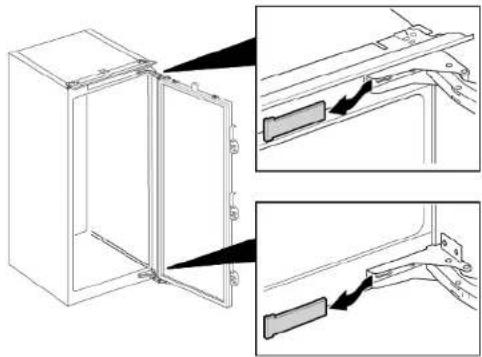

1. Távolítsa el a két zsanérburkolatot.


1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le az ajtót (2).

1. 1. Távolitsa el a négy csavart (1).

2. Távolitsa el a zsanérokat (2).

Eltávolította a zsanérokat.

4.2.2 Lapos zsanér beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A csúszózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
Szétválasztotta a bútorajtót és a készülékajtót. Lásd a Beszerelési útmutatót.

4.3.1 A csúszózsánér eltávolítása

1. Csavarja ki a két csavart (1).
2. Távolítsa el a felső zsanért (2).
3. Vegye le az ajtót (3)
4. Csavarja ki a két csavart (4).
5. Távolítsa el az alsó zsanért (5).

→ Eltávolította a zsanérokat.

4.3.2 A csúszózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.4.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.5.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.5.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A kihúzható polc cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A kihúzható polc eltávolítása

1. Húzza ki a kihúzható polcot a rögzítőelem kinyílásáig.

1. Engedje le a kihúzható polcot és emelje ki.

2. Eltávolította a kihúzható polcot.

4.6.2 A kihúzható polc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 Fagyasztórekesz polcának cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 Fagyasztórekesz polcának eltávolítása

- Húzza ki a fagyasztórekesz polcát.

Eltávolította a fagyasztórekesz polcát.

4.7.2 Fagyasztórekesz polcának beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki teljesen a tárolót (1).
2. Távolítsa el a tárolót (2).

Eltávolította a tárolót.

4.8.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A gyümölcs- és zöldségtároló elválasztóelemének cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása

1. Távolítsa el az üvegpolcot az elválasztóelemröl.

1. Távolítsa el a gyümölcs- és zöldségtárolót.→248

2. 1. Nyomja meg az elválasztóelem két oldalán található karokat (1).
3. Húzza előre az elválasztóelemet (2).

1. Emelje fel az elválasztóelemet, és fordítsa oldalra. Eltávolította az elválasztóelemet.

2. 1. Emelje fel a gyümölcs- és zöldségtároló fedelét.
3. Húzza előre a gyümölcs- és zöldségtároló fedelét, és fordítsa oldalra. Eltávolította a gyümölcs- és zöldségtároló fedelét.

4.9.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 A frissentartó rekesz cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 A frissentartó rekesz eltávolítása

1. Döntse előre a frissentartó rekeszt (1).
2. Távolítsa el a frissentartó rekeszt (2).

Eltávolította a frissentartó rekeszt.

4.10.2 A frissentartó rekesz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 A kihúzható tároló eltávolítása

1. Döntse előre a kihúzható tárolót (1).
2. Távolítsa el a kihúzható tárolót (2).

Eltávolította a kihúzható tárolót.

4.11.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]
Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.
A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések ▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hütőszekrény polcait.

4.12.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

1. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

1. Válassza le a LED-es spotvilágítás modulját.

1. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

Eltávolította a LED-es spotvilágítást.

4.12.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
