Terméktípus	Fagyasztó
Márka	Neff
Modell	KI7862SF0S
Beépítési típus	Beépíthető
Energiahatékonysági osztály	A++
Éves energiafogyasztás	220 kWh
Teljes fagyasztókapacitás	251 liter
Fagyasztási kapacitás (24 óra)	18 kg
Tárolási idő áramkimaradáskor	15 óra
Méretek (M x Sz x M)	177,2 cm x 54,1 cm x 55,0 cm
Tömeg	62,8 kg
Tápellátás	220-240 V, 50 Hz
Zajszint	38 dB(A)
Hűtőrendszer	Fagymentes (NoFrost)
Kezelés	Elektronikus érintőkezelés
Hőmérséklet-beállítások	Változtatható -16°C és -24°C között
Gyorsfagyasztó funkció	Igen
Ajtóriasztó	Igen
Hőmérséklet-riasztó	Igen
Belső világítás	LED
Fiókok	4 átlátszó fiók fagyasztóvezetőkkel
Ajtópánt	Megfordítható (bal/jobb)
Gyermekzár	Igen
Karbantartás és tisztítás	Öntisztító kondenzátor; rozsdamentes acél ajtópanel ápolása enyhe tisztítószerrel
Biztonsági funkciók	Automatikus leolvasztás, borulásgátló, hőmérséklet-figyelmeztetés
Pótalkatrészek elérhetősége	Legalább 10 évig a gyártás befejezése után (EU szabályozás)
Általános információk	Tartalmazza a használati útmutatót, beépítési útmutatót, energiacímkét

Gyakran ismételt kérdések - KI7862SF0S NEFF

Mik a Neff KI7862SF0S fagyasztó méretei?

A méretek: magasság 177,2 cm, szélesség 54,1 cm, mélység 55,0 cm. Biztosítson megfelelő szellőzést a készülék körül.

Hogyan állítsam be a hőmérsékletet ezen a fagyasztón?

Használja az előlapon lévő elektronikus érintőkezelőket. Nyomja meg többször a hőmérséklet gombot a -16°C és -24°C közötti beállítások közötti váltáshoz. Az ajánlott beállítás -18°C.

A KI7862SF0S igényel leolvasztást?

Nem, rendelkezik NoFrost technológiával, amely automatikusan megakadályozza a jégképződést. Nincs szükség kézi leolvasztásra.

Mit jelez az ajtóriasztó?

Az ajtóriasztó akkor szólal meg, ha az ajtó 60 másodpercnél tovább van nyitva. Zárja be az ajtót a riasztó leállításához. Ez segít fenntartani az energiahatékonyságot és megelőzni az élelmiszer romlását.

Megfordíthatom az ajtópántot?

Igen, az ajtó megfordítható. A pánt oldalát a kézikönyv utasításait követve cserélheti meg. Alapvető szerszámokat és az ajtó óvatos kezelését igényli.

Hogyan aktiválom a gyorsfagyasztó funkciót?

Nyomja meg a vezérlőpanelen a Gyorsfagyasztás gombot (hópehely szimbólum). A funkció 24 órán át működik, vagy automatikusan kikapcsol, amikor a célhőmérséklet elérte. Ideális friss ételek fagyasztásához.

Mit tegyek, ha a hőmérséklet-riasztó megszólal?

A hőmérséklet-riasztó akkor kapcsol be, ha a belső tér túl meleg lesz. Ellenőrizze, hogy az ajtó nyitva maradt-e, vagy áramkimaradás történt. Nyomja meg a riasztó gombot a némításhoz. Ha tartósan fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan tisztítsam a rozsdamentes acél felületet?

Használjon puha ruhát enyhe mosogatószeres vízzel. Kerülje a súroló hatású tisztítószereket vagy dörzsszivacsokat. Azonnal szárítsa meg a vízfoltok elkerülése érdekében. Makacs foltokhoz használjon speciális rozsdamentes acél tisztítót.

Biztonságos a fagyasztó gyermekek számára?

Igen, tartalmaz gyermekzár funkciót. Aktiválja a vezérlőpanelen keresztül a beállítások zárolásához, hogy megakadályozza a gyermekeket a hőmérséklet véletlen módosításában vagy az ajtó kinyitásában.

Milyen pótalkatrészek érhetők el és meddig?

A Neff legalább 10 évig biztosít pótalkatrészeket, például fiókokat, ajtópántokat és elektronikus lapokat a modell gyártásának befejezése után. A biztonság érdekében használjon eredeti alkatrészeket.

HASZNÁLATI ÚTMUTATÓ KI7862SF0S NEFF

Javítási útmutató - Hűtő-/fagyasztó-kombináció

i A dokumentummal kapcsolatos információk.... 267

1.1 Fontos tudnivalók 267

1.1.1 Cél 267

1.2 Szimbólummagyarázat 267

1.2.1 Veszélyességi szintek 267

1.2.2 Veszélyt jelző szimbólumok 267

1.2.3 A figyelmeztetések felépítése 268

1.2.4 Általános szimbólumok 268

Biztonság 269

2.1 Általános biztonsági utasítások.... 269

2.1.1 Összes háztartási készülék 269

Szerszámok és segédanyagok.... 270

Javítás 271

4.1 A gumitömítés cseréje 271

4.1.1 A gumitömítés eltávolítása.... 271

4.1.2 A qumitömítés beszerelése.... 271

4.2 Lapos zsanér cseréje.... 274

4.2.1 Lapos zsanér eltávolítása 274

4.2.2 Lapos zsanér beszerelése.... 276

4.3 A csúszózsanér cseréje 277

4.3.1 A csúszózsanér eltávolítása 277

4.3.2 A csúszózsánér felszerelése.... 278

4.4 Az ajtópolc cseréje 279

4.4.1 Az ajtópolc eltávolítása.... 279

4.4.2 Az ajtópolc felhelyezése 279

4.5 A polc cseréje 280

4.5.1 A polc eltávolítása.... 280

4.5.2 A polc beszerelése.... 280

4.6 A kihúzható polc cseréje 281

4.6.1 A kihúzható polc eltávolítása.... 281

4.6.2 A kihúzható polc behelyezése.... 281

4.7 Fagyasztórekesz polcának cseréje 282

4.7.1 Fagyasztórekesz polcának eltávolítása 282

4.7.2 Fagyasztórekesz polcának beszerelése 282

4.8 Fagyasztódoboz cseréje....283

4.8.1 Fagyasztódoboz eltávolítása 283

4.8.2 A fagyasztódoboz behelyezése 283

4.9 A gyümölcs- és zöldségtároló cseréje 284

4.9.1 A gyümölcs- és zöldségtároló eltávolítása.... 284

4.9.2 A gyümölcs- és zöldségtároló behelyezése 284

4.10 A gyümölcs- és zöldségtároló elválasztóelemének cseréje 285

4.10.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása ..... 285

4.10.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése 285

4.11 A frissentartó rekesz cseréje.... 286

4.11.1 A frissentartó rekesz eltávolítása 286

4.11.2 A frissentartó rekesz behelyezése 286

4.12 A kihúzható tároló cseréje 287

4.12.1 A kihúzható tároló eltávolítása.... 287

4.12.2 A kihúzható tároló behelyezése.... 287

4.13 LED-es oldalsó spotvilágítás cseréje 288

4.13.1 LED-es spotvilágítás eltávolítása.... 288

4.13.2 A LED-es spotvilágítás beszerelése.... 289

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.

▶ A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Különleges szer-szám[00342180]

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

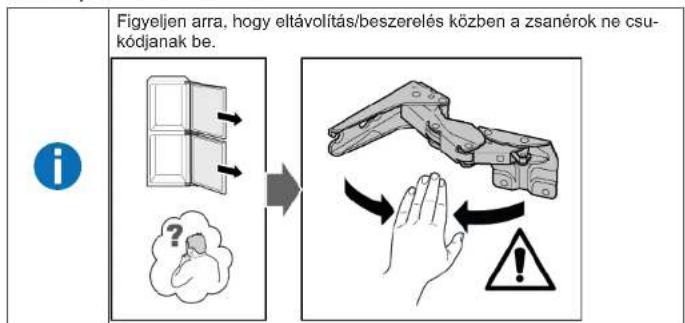

4.2 Lapos zsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a bútorajtót. Lásd a Beszerelési útmutatót.
Az ajtó nyitva van

4.2.1 Lapos zsanér eltávolítása

1. Távolítsa el a négy zsanérburkolatot.


1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le a felső ajtót (2).

1. 1. Távolítsa el a négy csavart (1).

2. Távolítsa el a zsanérokat (2).

Eltávolította a felső ajtózsanérokat.

1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le az alsó ajtót (2).

1. 1. Távolítsa el a négy csavart (1).

2. Távolítsa el a zsanérokat (2).

→ Eltávolította az alsó ajtózsanérokat.

Javítás

4.2.2 Lapos zsanér beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A csúszózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
Szétválasztotta a bútorajtót és a készülékajtót. Lásd a Beszerelési útmutatót.

4.3.1 A csúszózsánér eltávolítása

1. 1. Csavarja ki a két csavart (1).

2. Távolítsa el a felső ajtó felső zsanérját (2).

3. Vegye le a felső ajtót (3).
4. Csavarja ki a két csavart (4).
5. Távolítsa el az alsó ajtó felső zsanérját (5).
6. Vegye le az alsó ajtót (6).

1. 1. Távolítsa el a négy csavart (1).

2. Távolítsa el az alsó zsanérokat (2).

Eltávolította a zsanérokat.

4.3.2 A csúszózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.4.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.5.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.5.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A kihúzható polc cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A kihúzható polc eltávolítása

1. Húzza ki a kihúzható polcot a rögzítőelem kinyílásáig.

1. Engedje le a kihúzható polcot és emelje ki.

2. Eltávolította a kihúzható polcot.

4.6.2 A kihúzható polc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 Fagyasztórekesz polcának cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 Fagyasztórekesz polcának eltávolítása

- Húzza ki a fagyasztórekesz polcát.

Eltávolította a fagyasztórekesz polcát.

4.7.2 Fagyasztórekesz polcának beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.8.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki teljesen a tárolót (1).

2. Távolítsa el a tárolót (2).

→ Eltávolította a tárolót.

4.9.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 A gyümölcs- és zöldségtároló elválasztóelemének cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása

1. Távolítsa el az üvegpolcot az elválasztóelemröl.

1. Távolítsa el a gyümölcs- és zöldségtárolót.→284

2. 1. Nyomja meg az elválasztóelem két oldalán található karokat (1).
3. Húzza előre az elválasztóelemet (2).

1. Emelje fel az elválasztóelemet, és fordítsa oldalra. Eltávolította az elválasztóelemet.

2. 1. Emelje fel a gyümölcs- és zöldségtároló fedelét.
3. Húzza előre a gyümölcs- és zöldségtároló fedelét, és fordítsa oldalra. Eltávolította a gyümölcs- és zöldségtároló fedelét.

4.10.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A frissentartó rekesz cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 A frissentartó rekesz eltávolítása

1. Döntse előre a frissentartó rekeszt (1).
2. Távolítsa el a frissentartó rekeszt (2).

Eltávolította a frissentartó rekeszt.

4.11.2 A frissentartó rekesz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.12.1 A kihúzható tároló eltávolítása

1. Döntse előre a kihúzható tárolót (1).
2. Távolítsa el a kihúzható tárolót (2).

Eltávolította a kihúzható tárolót.

4.12.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]
Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.
A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

Éles szélek!

Vágási sérülések ▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hütőszekrény polcait.

4.13.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

1. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

1. Válassza le a LED-es spotvilágítás modulját.

1. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

Eltávolította a LED-es spotvilágítást.

4.13.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
