Mosogatógép típusa	Szabadonálló mosogatógép
Márka	Eta
Modell	238390010

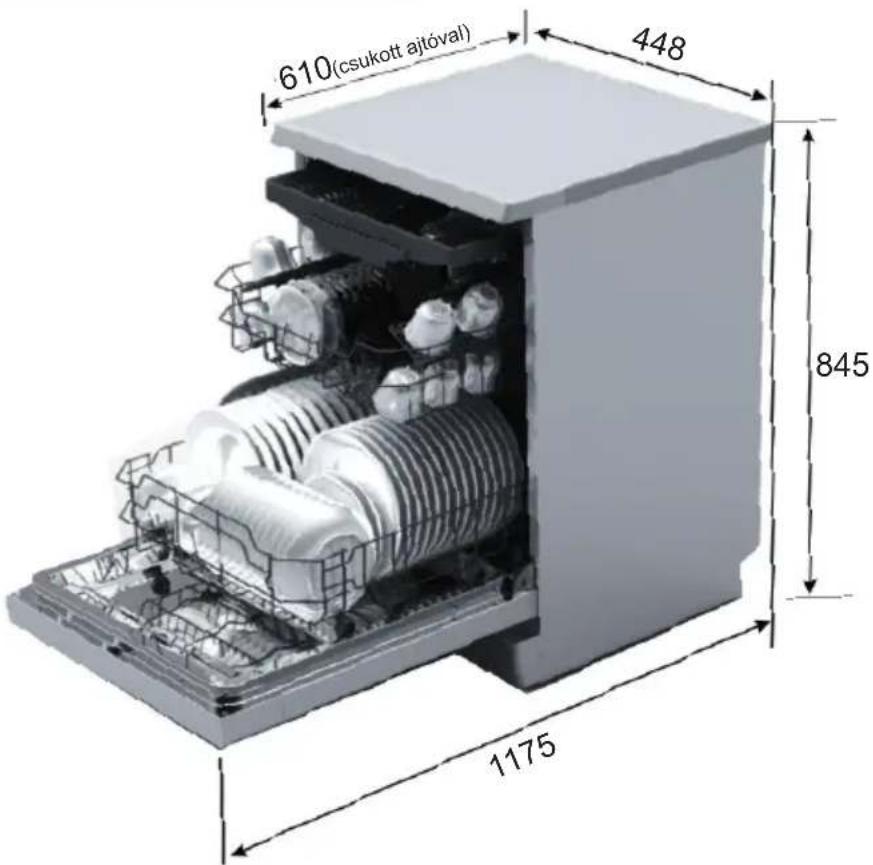

Méretek (M x Szé x M)	85 x 45 x 61 cm
Névleges kapacitás	10 teríték
Energiahatékonysági osztály	C
Energiafogyasztás (ECO program)	0.593 kWh
Vízfogyasztás (ECO program)	8.0 L
Program időtartama (ECO program)	3:28 h:min
Zajszint	44 dB(A) re 1 pW
Zajkibocsátási osztály	B
Tápellátás	220-240 V AC / 50 Hz, 10 A
Víznyomás	0.04 – 1.0 MPa
Sótartály kapacitása	Kb. 1.5 kg
Öblítőszer-adagoló kapacitása	Kb. 110 ml
Programok	Auto, Intenzív, Univerzális, ECO, Üveg, 90 perc, Gyors, Áztatás
Kiegészítő funkciók	Extra tisztítás, Express+, Kétzónás mosás, Késleltetett indítás, Gyerekzár, Automatikus nyitás

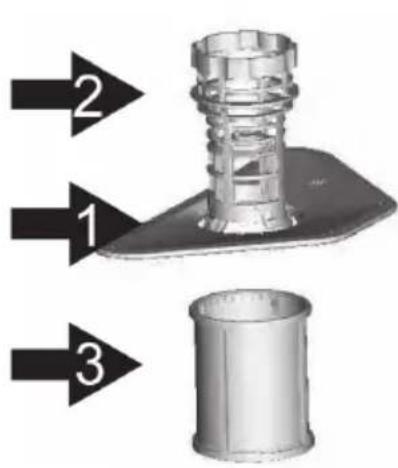

Szűrőrendszer	3 fokozatú szűrés: fő, durva, finom szűrők
Szórókarok	Felső és alsó szórókarok (eltávolítható a tisztításhoz)
Belső anyag	Rozsdamentes acél (tartály)
Vezérlőpanel	Elektronikus LED kijelzővel
Garancia	24 hónap (normál jogi)
Tömeg	Nincs megadva; jellemzően kb. 45-50 kg

Gyakran ismételt kérdések - 238390010 Eta

Mit tegyek, ha a mosogatógép nem indul el?

Ellenőrizze, hogy a biztosíték kiégett-e vagy a megszakító kioldott. Győződjön meg arról, hogy az ajtó szorosan zárva van és a tápkábel be van dugva. Ellenőrizze, hogy a vízellátás be van kapcsolva és az ajtó megfelelően reteszelve.

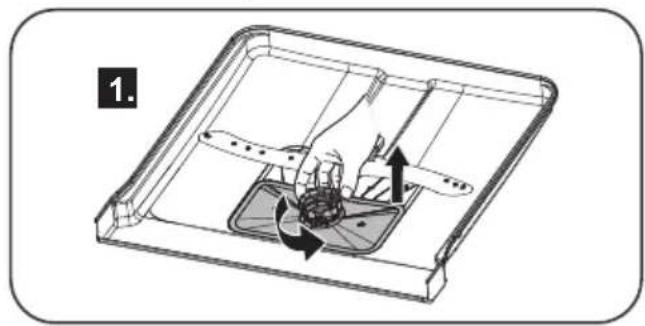

Hogyan tisztítsam a szűrőket?

Fordítsa el a szűrőegységet az óramutató járásával ellentétes irányba és emelje ki. Öblítse le a durva és finom szűrőket folyó víz alatt. Szükség esetén használjon puha kefét. Szerelje össze és helyezze vissza. Soha ne működtesse a mosogatógépet szűrők nélkül.

Miért nem száradnak rendesen az edényeim?

Győződjön meg arról, hogy használ öblítőszert és a tartály tele van. Pakolja az edényeket úgy, hogy a víz le tudjon folyni. Használja az automatikus ajtónyitás funkciót, ha elérhető. Csak a program befejezése után vegye ki az edényeket és hagyja őket kihűlni.

Hogyan állítsam be a vízlágyítót?

Zárja be az ajtót, kapcsolja be, nyomja meg a Program gombot 5 másodpercig 60 másodpercen belül. Használja a Program gombot a keménységi szint kiválasztásához (H1-H6). Nyomja meg a Power gombot a megerősítéshez. Lásd a vízkeménységi táblázatot a kézikönyvben.

Milyen mosogatószert használjak?

Csak mosogatógéphez való mosogatószert használjon (por, gél vagy tabletta). Ne használjon kézi mosogatószert vagy szappant. Kemény víz esetén használjon foszfátot tartalmazó mosogatószert vagy adjon hozzá több mosogatószert.

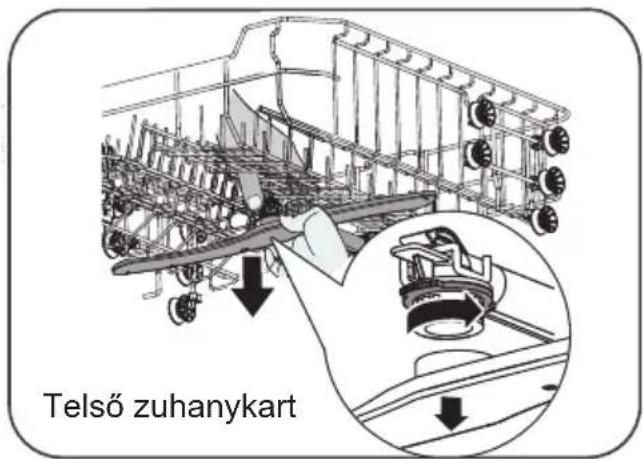

Hogyan tisztítsam a szórókarokat?

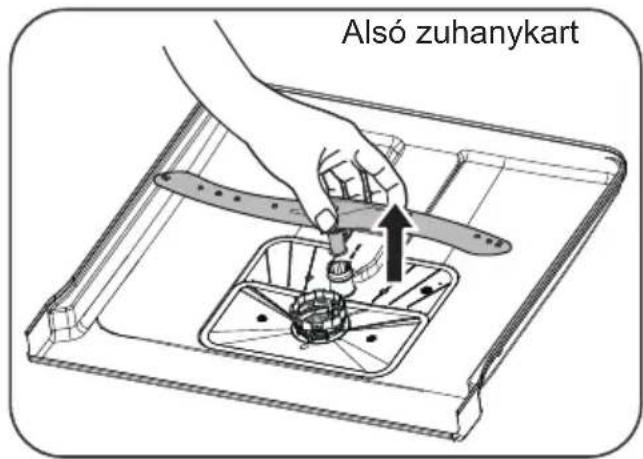

Távolítsa el az alsó szórókart felfelé húzva. A felső karhoz fordítsa el az óramutató járásával ellentétes irányba, miközben tartja a rögzítőgyűrűt. Mossa le meleg szappanos vízben, tisztítsa meg a fúvókákat puha kefével, öblítse le és helyezze vissza.

Mit jelent az E1 hibakód?

Az E1 hosszabb beömlési időt jelez. Ellenőrizze, hogy a vízcsap nyitva van-e, a vízellátás nincs korlátozva, és a víznyomás megfelelő.

Kinyithatom az ajtót a ciklus alatt?

Igen, nyomja meg az Indítás/Szünet gombot, majd nyissa ki az ajtót kissé. Várja meg, amíg a szórókarok megállnak. Tegye be az elfelejtett edényeket, zárja be az ajtót, és nyomja meg újra az Indítás/Szünet gombot. Figyelem: forró víz lehet jelen.

Miért vannak fehér foltok a poharaimon?

Ez általában a kemény víz vagy az elégtelen öblítőszer miatt van. Növelje az öblítőszer adagolását vagy állítsa be a vízlágyító beállítást. Használjon mosogatógéphez való öblítőszert.

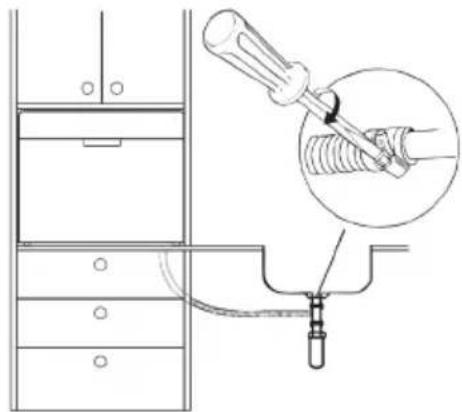

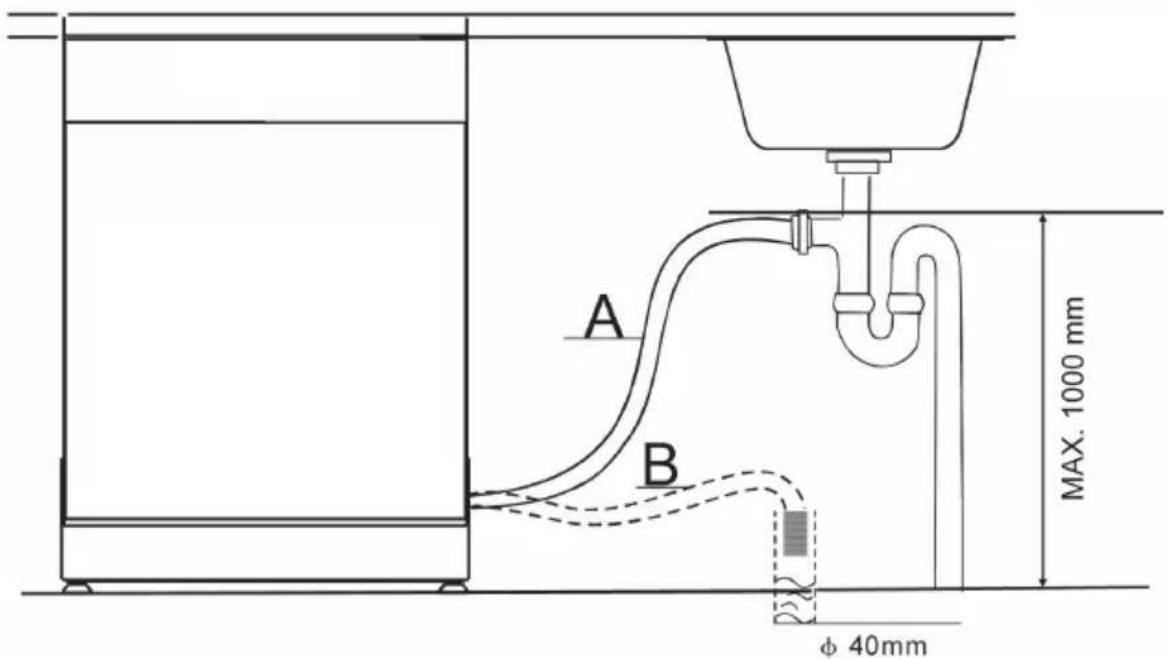

Hogyan ürítsem le a felesleges vizet a tömlőkből, ha a mosogató magasabban van?

Ha a mosogató több mint 1000 mm-rel a padló felett van, ürítse a felesleges vizet egy tálba vagy edénybe, amely alacsonyabban van, mint a mosogató. Győződjön meg arról, hogy a leeresztőtömlő nincs megtörve és megfelelő magasságban van.

HASZNÁLATI ÚTMUTATÓ 238390010 Eta

1. S fosfátom a chlórom
2. S fosfátom a bez chlóru
3. Bez fosfátu a bez chlóru

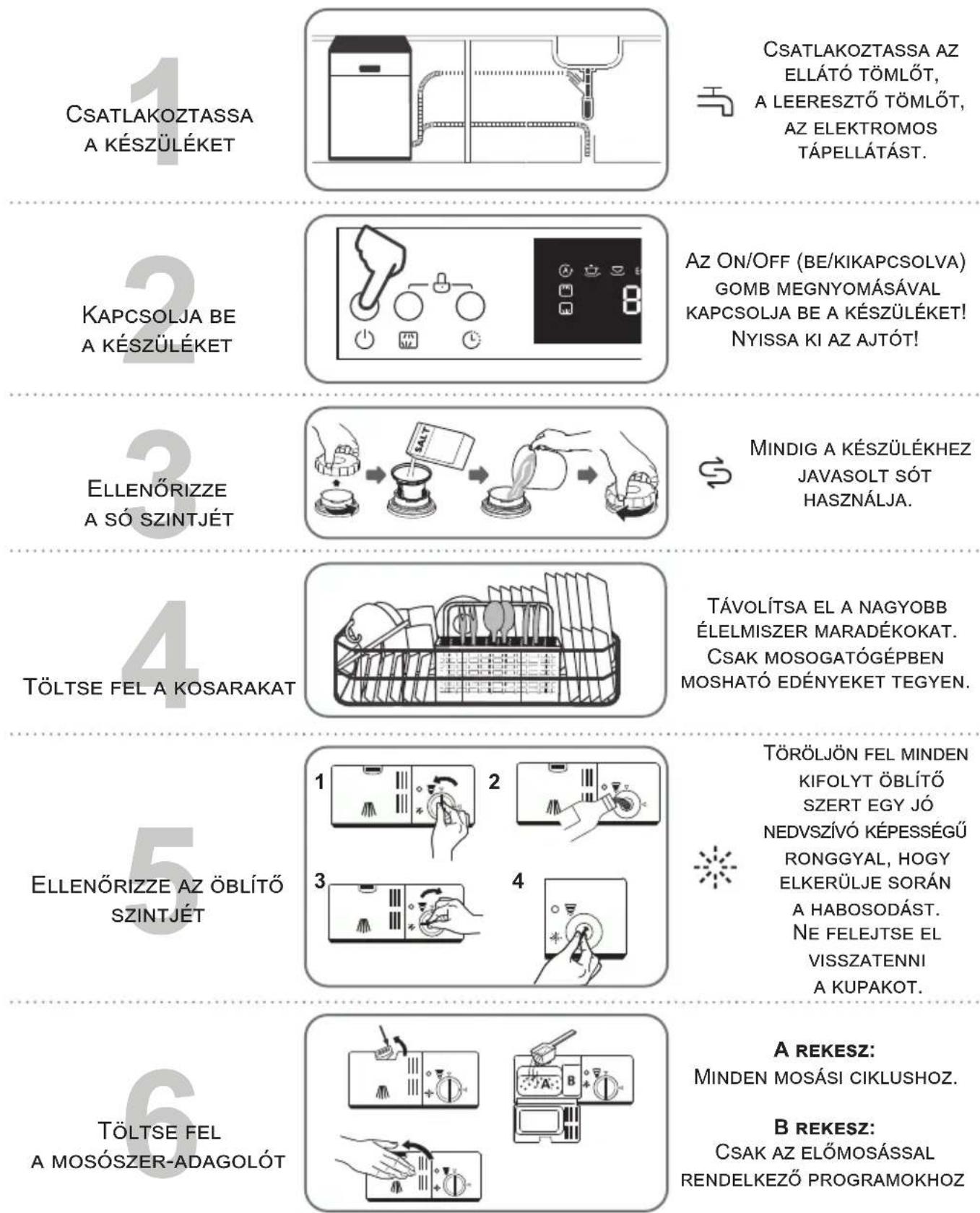

Gyors üzembe helyezési útmutató

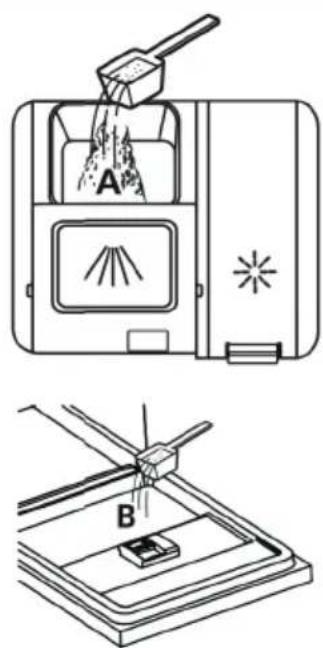

A REKESZ:

MINDEN MOSÁSI CIKLUSHOZ.

B REKESZ:

CSAK AZ ELÖMOSÁSSAL RENDELKEZŐ PROGRAMOKHOZ

VÁLASSZA KI A PROGRAMOT

II. HULLADÉKKEZELÉS ÉS ÖKOLÓGIA....109

III. MÜKÖDTETÉSI TANÁCSOK....110

IV. ELSÖ HASZNÁLAT ELÖTT 111

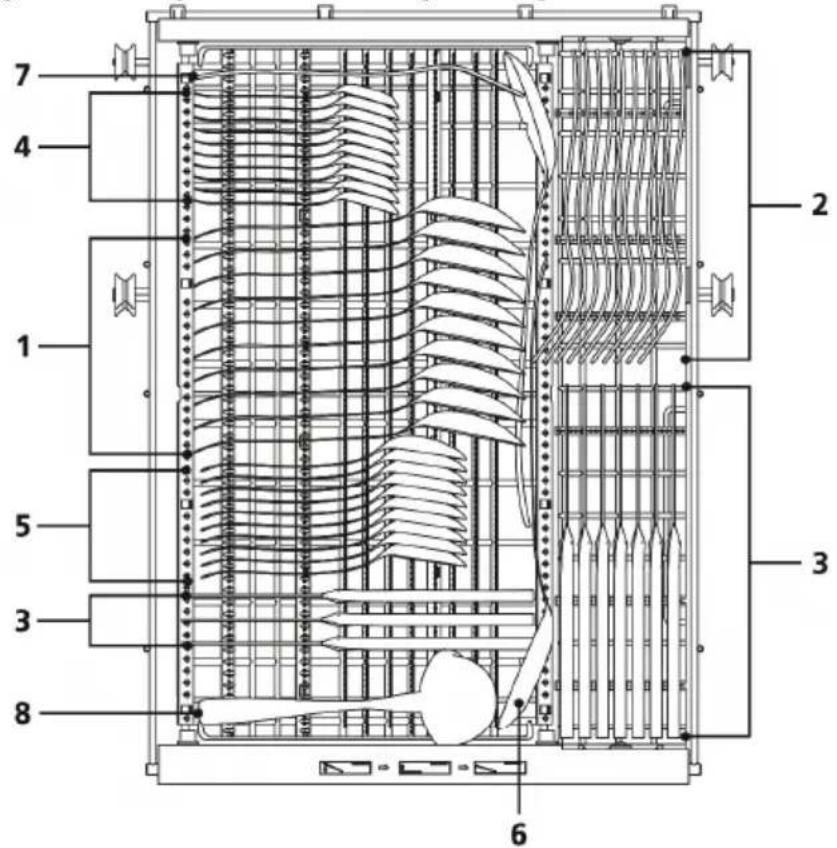

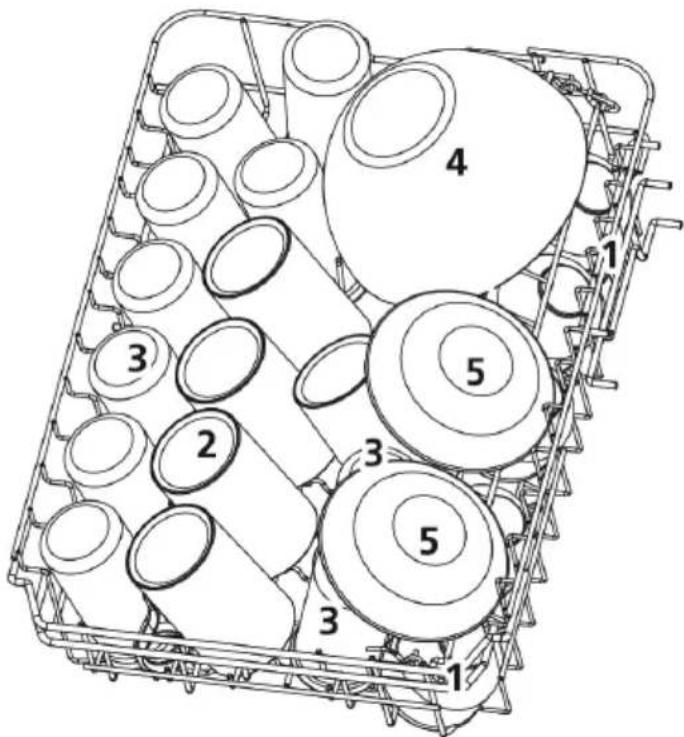

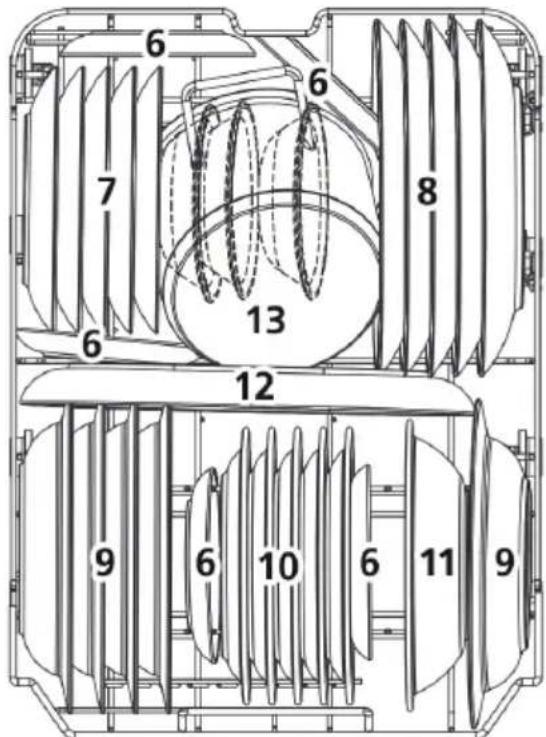

V. KOSARAK TÖLTÉSE EN 60436 SZERINT....117

VI. KÉSZÜLÉK BEKAPCSOLÁSA....123

VII. TISZTÍTÁS ÉS KARBANTARTÁS....126

VIII. BEÜZEMELÉSI TANÁCSOK....129

IX. HIBAKERESÉSI TIPPEK....132

X. TECHNIKAI INFORMÁCIÓ....135

XI. ÜGYFÉLSZOLGÁLAT ÉS SZERVIZ....137

Olvassa el ezt a kézikönyvet

Tisztelt Vásárló,

• Kérjük, hogy olvassa el alaposan ezt a kézikönyvet és örizze meg a későbbiekre.
• Adja oda a készülék későbbi tulajdonosainak..
• Ez a kézikönyv biztonsági előírásokat, működtetési tanácsokat, beüzemelési előírásokat, hibakeresési tanácsokat, stb. tartalmazó fejezetekből áll.
• A gondos tanulmányozás segítséget nyújt a mosogatógép helyes használatában és karbantartásában.

I. FONTOS BIZTONSÁGI INFORMÁCIÓK

OLVASSA EL AZ ÖSSZES UTASÍTÁST A KÉSZÜLÉK HASZNÁ- LATA ELŐTT

FIGYELMEZTETÉS! A készülék működtetése során kövesse az összes alapvető biztonsági előírást, ide értve az alábbiakat:

FIGYELMEZTETÉS! A HIDROGÉN GÁZ ROBBANÁSVESZÉLYES

(azokra a készülékekre vonatkozik, melyeket meleg vízhez csatlakoztattak)

Bizonyos körülmények között hidrogén gáz keletkezhet azon meleg vízzel üzemelő készülékeknél, melyeket legalább két hete nem használtak. A HIDROGÉN GÁZ ROBBANÁSVESZÉLYES. Ha a meleg vízzel üzemelő készülékét ilyen hosszú ideig nem használta, használat előtt nyissa meg a meleg víz csapokat és hagyja jó pár percig folyni a meleg vizet. Ez kiengedi a keletkezett hidrogén gázt. Mivel a gáz gyúlékony, mellőzze a dohányzást és a nyílt láng használatát ezen idő alatt.

FIGYELMEZTETÉS! MEGFELELŐ HASZNÁLAT

• Ne feszegesse, ne üljön vagy álljon az ajtóra vagy az edénytartó polcra.
• Használat közben, vagy közvetlenül utána ne érintse meg a melegítő elemet.
• Ne működtesse a készüléket ha nincs minden záró panel a helyén. Működés közben nagyon óvatosan nyissa ki az ajtót. A víz kispriccelhet.
• A nyitott ajtóra ne helyezzen nehéz tárgyakat, mert a készülék felborulhat.

Mosásra váró tárgyak behelyezése során:

• helyezze úgy az éles tárgyakat, hogy azok ne károsíthassák az ajtó szigetelését
• a vágási sérülések elkerülése érdekében a késeket nyéllel felfelé helyezze el

FIGYELMEZTETÉS

a késeket és egyéb hegyes tárgyakat a kosárban fektetve vagy a veszélyes részükkel lefelé kell elhelyezni

• Használat közben a műanyag eszközök ne érjenek a melegítő elemhez.
• A mosogatás végeztével ellenőrizze, hogy a tisztítószer adagoló kiürült.
• Ne mosogasson a készülékben olyan műanyag tárgyakat, melyeken nincs feltüntetve, hogy alkalmasak. Az ilyen tárgyaknál ellenőrizze a gyártó ajánlását.
• Csak automata mosogatógéphez gyártott mosogató és öblítő szereket használjon. Soha ne használjon szappant, mosóport vagy kézmosószert a mosogatógépben
• Tartsa távol a gyermekeket a mosogató és öblítő szer adagolótól és a nyitott ajtótól, mert a készülék belsejében maradhatott vegyszer.
• Ellenőrizze, hogy gyermekek nem játszanak a készülékkel.
• A készüléket gyermek és gondoskodásra szoruló személy nem használhatja felügyelet nélkül.
• A mosogató szerek erősen lúgosak. Lenyelés esetén nagy veszélyt jelentenek. Kerülje a bőrrel és szemmel való érintkezést és tartsa távol a gyermekeket a nyitott ajtótól.
• Az ajtót ne hagyja nyitva, mert balesetveszélyes
  • A készüléket háztartási és beltéri használatra tervezték
• Az áramütés elkerülése érdekében a sérült elektromos kábelt csak a gyártó, annak szakembere vagy megfelelően képzett személy cserélheti ki.
• A csomagolóanyagokat a hulladékgazdálkodási előírásoknak megfelelően dobja ki.
• A készülék csak a rendeltetési céljára használható.

• A beüzemelés során a kábelt nem szabad túlságosan összetekerni vagy megfeszíteni.

• A készüléket a vízhálózatra új tömlőkkel csatlakoztassa, ne használjon régi tömlőket.

• A készüléket nem használhatja csökkent fizikai, érzékelési vagy mentális képességű személy (ide értve a gyerekeket), vagy tapasztalat és ismeret hiányos személy, amíg nem kapott megfelelő felügyeletet és oktatást a készülék használatáról egy a biztonságukért felelős személytől.
• Tisztítás és karbantartás előtt húzza ki a készüléket az elektromos hálózatból.

FIGYELEM!

Gondoskodjon megfelelő földelésröl. A berendezés földelővezetékének nem megfelelő csatlakoztatása áramütés kockázatához vezethet.

FIGYELEM:

tüz vagy áramütés elkerülése érdekében ne tegye ki a készüléket eső vagy nedvesség hatásának. használaton kívül vagy javítás előtt mindig húzza ki a készüléket az elektromos hálózatból. a készülék nem tartalmaz a felhasználó által javítható alkatrészeket. mindig forduljon szakszervizhez. a készülék veszélyes feszültség alatt van.

OLVASSA EL ALAPOSAN ÉS TARTSA BE EZEKET A BIZTONSÁGI ELŐÍRÁSOKAT. ÓRIZZE MEG A KÉZIKÖNYVET

II. HULLADÉKKEZELÉS ÉS ÖKOLÓGIA

Megtettünk lehető legjobbat a csomagolóanyagok mennyiségének csökkentése érdekében: lehetővé tettük azok egyszerű szétválasztását 3 anyagra: kartonpapír, papírzúzalék és olvasztott polipropilén. A készülék olyan anyagokat tartalmaz, amelyek szétszerelés után speciális üzemekben újrahasznosíthatók. Kérjük, tartsa be a csomagolóanyagok, kimerült elemek és régi berendezések kezelésére vonatkozó helyi előírásokat.

• Ne dobja ki a készüléket a többi háztartási hulladékkal együtt.
• Az ilyen jellegű hulladék összegyűjtése és külön kezelése szükséges.
• A csomagolóanyagokat is felelősségteljes hulladékkezeléssel dobja ki.
• Minden csomagoló anyag újrahasznosítható.
• A műanyag részeket a szabványos nemzetközi rövidítésekkel jelölték meg:

PE Polietilén: pl. takaró anyag
PS Polisztírol: pl. tömítő anyagok
POM Polioximetilén: pl. műanyag csiptetők
PP Polipropilén: pl. sószűrő
ABS Akrilonitrát Butadén Sztirén: pl, vezérlő panel

FIGYELMEZTETÉS!

A csomagoló anyag gyermekekre veszélyes lehet!

• A csomagoló anyag és a készülék kidobásához vegye igénybe az újrahasznosítási központokat.
  • Vágja le a hálózati kábelt és tegye használhatatlanná az ajtózáró eszközt.
• A karton doboz újrahasznosított anyagból készült és a hulladék papír közé kell kidobni, mert újrahasznosítható.
• A megfelelő hulladékgazdálkodással megelőzheti, hogy a készülék kárt tegyen a környezetben, emberek egészségében, melyek a nem megfelelő kezelés következményei lehetnek.
• További információért forduljon a helyi hatóságokhoz és hulladék kezelő központokhoz.

Ez a jel a készüléken, annak tartozékain vagy csomagolásán azt jelöli, hogy ezt a terméket nem szabad a többi háztartási hulladékkal azonos módon kezelni. Élettartamának letelte után a terméket vagy az elemet (amennyiben tartalmaz) adja le az illetékes hulladékgyűjtő helyen, ahol az elektromos berendezést és elemet újrahasznosítják. Az Európai Unióban és a többi európai államban vannak gyűjtőhelyek a kiszolgált elektromos berendezések számára. A termék megfelelő módon történő megsemmisítésével nagyban hozzájárul a nem megfelelő hulladékkezelés által a környezetet és az emberi egészséget veszélyeztető kockázatok megelőzéséhez. Az anyagok újrafeldolgozásával megőrizhetők természeti erőforrásaink. Ezért kérjük, ne dobja a kiszolgált elektromos berendezést és elemet/akkumulátort a háztartási hulladék közé. A kiszolgált elektromos berendezések ingyenes elhelyezésére vonatkozó információkért forduljon eladójához, a községi hivatalhoz. A használt elemek és akkumulátorok ingyenes elhelyezésére vonatkozó információkat szintén az eladójától, a községi hivataltól.

III. MÜKÖDTETÉSI TANÁCSOK

FONTOS!

Hogy a legtöbbet hozhassa ki a mosogatógépből, első használat előtt olvassa el a működtetési tanácsokat.

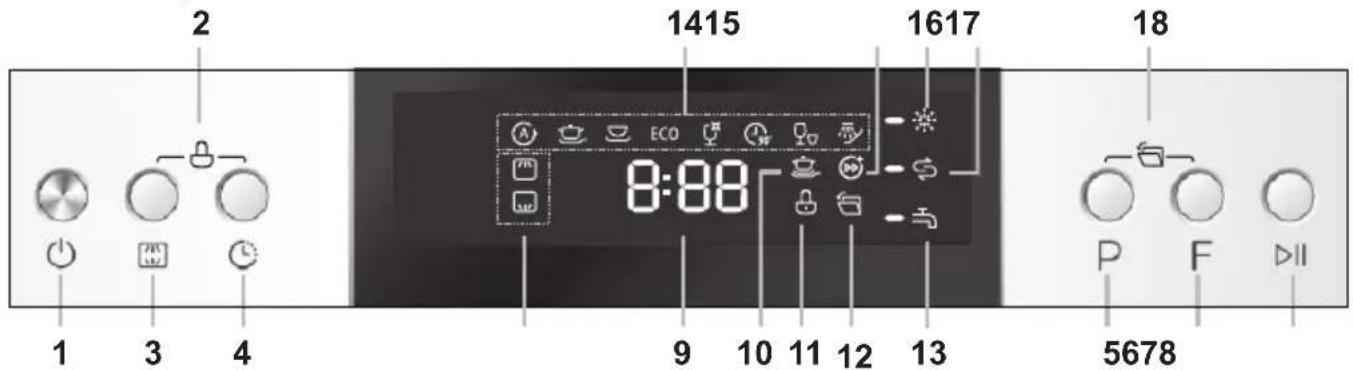

Vezérlő panel

GOMBOK:

1. Bekapcsolás/Kikapcsolás gomb: ki- és bekapcsolhatja vele a készülék áramellátását.

2. Gyerekzár: Nyomja meg a Késleltetett indítás és a Zónás mosás gombokat egyszerre a program zárásához.

3. Zónás mosás gombja: Nyomja meg, ha szeretne kosarat választani – felső, alsó, vagy mindkettő!

4. Késleltetett indítás: nyomja meg a késleltetett mosogatási idő beállításához.

5. Program jelző gomb: amikor megnyomja a program gombját, a megfelelő lámpa világít.

6. Funkció: Nyomja meg a következő kiegészítő funkciók kiválasztásához Extra tisztítás, vagy Expres+. A kiegészítő funkciókat használhatja az csak Intenzív, Univerzális, ECO, Üveg, 90 perc esetén programnál. Először válassza ki a kívánt programot, majd utána a kiegészítő funkciót hozzá!

7. Pause: nyomja meg a gombot a készülék indításához vagy leállításához, az indításnál a lámpa villog.

MUTATÓK:

1. Zónás mosás indikátora (felső, alsó, vagy mindkettő kosárban való mosás);

2. LED kijelző: Megjeleníti a fennmaradó időt a mosás, a késleltetési idő és a hibakódok

3. Extra aktiválási aktiváló jelző (aktiválja, ha meg kell növelni a kiválasztott program mosásának hatékonysága)

4. Gyerekzár bekapcsolási indikátor;

5. Nyitási funkció (mosás után az ajtó automatikusan kinyílik a jobb szárítási hatás elérése érdekében., csak Intenzív, Univerzális, ECO, Üveg, 90 perc esetén).

6. Vízvezeték problémának az indikátora (gyenge, vagy semmilyen bemeneti víznyomás)

7. Kiválasztott program indikátora

8. Expres+ funkció indikátora, kapcsolja be, ha a kiválasztott programot rövidíteni szeretné. Csak Intenzív, Univerzális, ECO, Üveg, 90 perc esetén.

9. Öblítő szer adagoló figyelmeztető lámpa: akkor világít, ha az adagolót újra kell tölteni.

10. Só figyelmeztető lámpa: akkor világít, ha a vízlágyítót újra kell tölteni.

11. Nyomja meg együtt a P és F gombokat az automatikus nyitás (ki)aktiválásához.

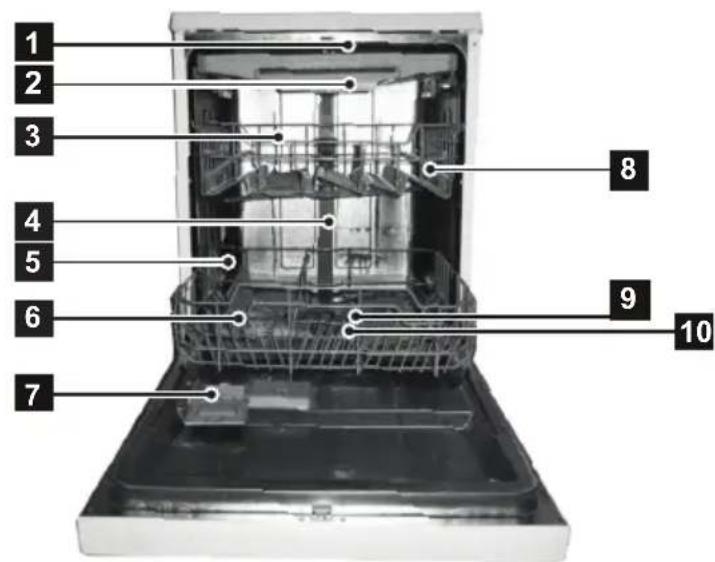

Mosogatógép leírás

Előlnézet

1. Felső zuhanykar
2. Evőeszköz rekesz
3. Felső kosár
4. Belső vezeték
5. Alsó kosár
6. Sótartály

Házulnézet

1. Adagoló
2. Bögrerekesz
3. Zuhanykarok
4. Szüröszett
5. Töltötömlö aquastoppal
6. Leeresztő tömlő

IV. ELSŐ HASZNÁLAT ELŐTT

Mielött első alkalommal használná a mosogatógépet:

• Állítsa be a vízlágyítót
• Öntsön 12 liter vizet a só tartályba és töltse fel mosogató sóval
  • Töltse fel az öblítő szer adagolót
  • Töltse fel a mosogatószer adagolót

A. SÓ - VÍZLÁGYÍTÓ

• A vízlágyítót kézzel kell beállítani, a víz keménységi fokának megfelelően.
• A vízlágyító célja, hogy eltávolítsa a vízből az ásványokat és sókat, melyek befolyásolnák a készülék működését. Minél magasabb az ásványi anyag és só tartama, annál keményebb a víz. A lágyítót a háztartási víz keménységéhez kell állítani. Erről a helyi hatóságoknál tájékozódhat.

Só fogyasztás beállítása

A mosogatógépet úgy tervezték, hogy a használandó só mennyisége a víz keménysége alapján beállítható. Ennek a célja a só fogyasztásának beállítása és optimalizálása. A só fogyasztását a következő módon lehet beállítani:

1. Csukja be az ajtót, kapcsolja be a készüléket;
2. A készülék bekapcsolása után (60 másodpercen belül) nyomja meg és tartsa megnyomva a PROGRAM gombot (5) több, mint 5 másodpercig, ezzel elindítja a vízlágyító beállítási módot (a só és öblítő ellenőrzők rendszeresen villogni fognak).
3. A PROGRAM gomb (5) megnyomásával válassza ki a szükséges beállítást! A beállítás a következő sorrendben történik: H3 > H4 > H5 > H6 > H1 > H2 > H3
4. Az On/Off gomb (1) megnyomásával kapcsolja ki a beállítási módot!

Víz keménységi foka		A kód a kijelzőn (Lit programot mutató)	Só fogyasztás (gramm/ciklus)	A regenerálás x programsorozatonként történik 3)
°dH1)	mmol/l2)
0 – 5 0 –	0,9 H1 0 OFF
6 – 11 1,0	– 2,0 H2 9 10
12 – 17 2,1	– 3,0 H3* 12 5
18 – 22 3,1	– 4,0 H4 20 3
23 – 34 4,1	– 6,1 H5 30 2
35 – 55 6,2	– 8,0 H6 60 1

1) Német vízkeménység mérő (fok)
2) millimol, nemzetközi vízkeménység mértékegység
*) gyári beállítás
3) A regenerációs ciklus további 2,0 liter vizet fogyaszt, az energiafogyasztás 0,02 kWh-val nő a ciklus 4 perccel hosszabb

Vízlágyító

• víz keménységi foka helyenként eltérő.
• Ha a víz kemény, az edényeken és evőeszközökön lerakódás képződik.
• A készüléket ellátták egy speciális vízlágyítóval, amely egy erre a célra (ásványi anyagok és mész eltávolítás) kifejlesztett sót használ.

Só hozzáadása a tálcához

• Mindig a készülékhez javasolt sót használja.
• A só tartályt a polc alatt találja és az alábbiak szerint kell feltölteni:

FIGYELEM!

Csak mosogatógépek számára kifejlesztett sót használjon! Minden más só, főleg a konyhasó, kárt tesz az adagolóban. A nem megfelelő só használatából eredő károkért a gyártó nem vállal garanciát és nem felelős a károsodásért.

Csak a komplett mosogatási program elindítása előtt töltse fel sóval. Ezzel megakadályozza, hogy só vagy sós víz kerüljön a készülék aljára, mely korróziót okoz. Az első mosogatási ciklus végén a panel lámpa elalszik.

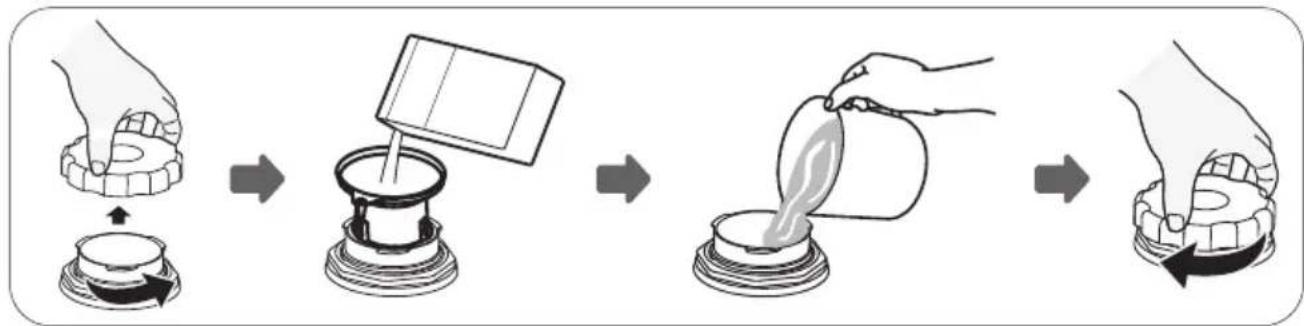

FIGYELMEZTETÉS:

ha nem adunk hozzá sót, az az edények gyenge tisztító hatását eredményezi, és vízköhöz vezet.

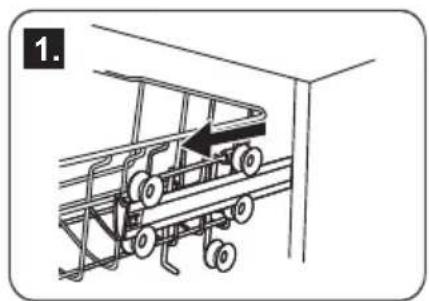

1. Távolítsa el a kosarat és csavarja le a só tartály kupakját
2. Helyezze a tölcsér (tartozék) csörét a nyilásba és öntsön be kb. 1.5 kg sót.
3. Töltse fel a só tartályt vízzel! Normális, hogy egy kis mennyiségű víz kijön a tartályból.
4. A tartály feltöltése után csavarja vissza a fedelet az óramutatóval megegyező irányba!
5. Feltöltés után a só indikátor nem fog világítani.
6. Sóval való feltöltés után azonnal szükséges egy programot elindítani (a rövid programot javasoljuk), ellenkező esetben a szűrő rendszer, szivattyú, vagy más fontos részek károsodását okozhatja! Ezekre a károsodásokra a garancia nem érvényes!

Megjegyzés

• A só tartályt fel kell tölteni, ha a vezérlő panelen kigyullad a só visszajelző lámpa. Bár a tartályt megtöltötte, a visszajelző lámpa nem alszik ki a só teljes feloldódása előtt. Ha nincs visszajelző lámpa (néhány modell esetében), akkor a mosogatási ciklusok alapján becsülje meg a só mennyiségét.
• Ha a só kifolyt, áztatási programot kell futtatni a kimosáshoz.

B. AZ ÖBLÍTŐ

Az öblítő szer szerepe

Az öblítő szert a készülék automatikusan adagolja az utolsó öblítésnél, biztosítva az alapos öblítést, a folt és lerakódás mentes száradást. Ugyanígy javítja a szárítást is, mert segít a víz lefolyásában.

FIGYELEM!

Csak márkás öblítő szert használjon. Soha ne töltsön más anyagot az öblítő szer adagolóba (pl. mosogatógép tisztító szert, folyékony mosószert). Ez károsíthatja a berendezést.

Öblítő szer adagoló

A készülék folyékony öblítők használatához alkalmas. Az öblítő adagolója az ajtó belső oldalán található, a tisztítószer adagoló mellett. Ha szeretné az adagolót feltölteni, nyissa ki a fedelet és öntse bele az öblítőt, amíg a szint indikátora fekete nem lesz! Az öblítő tartály kapacitása 110 ml.

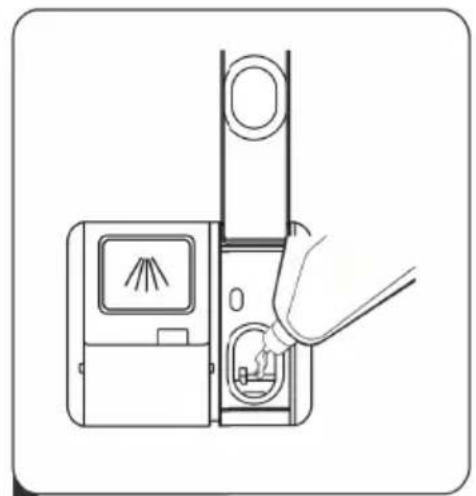

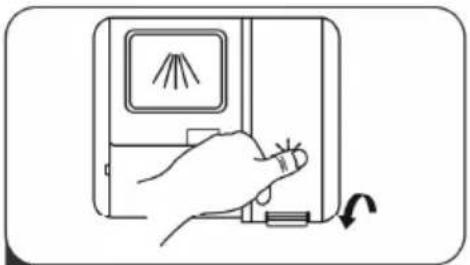

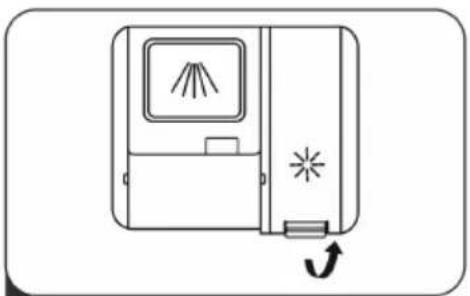

Mikor kell újratölteni az adagolót

Töltse fel, ha a központ fényezőfénye világít.

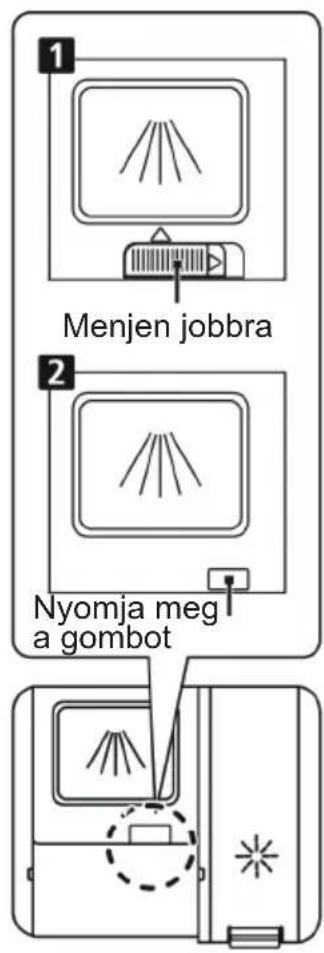

1 Nyissa ki az adagoló fedelét

2 Öntse a fényezőt az adagolóba, és vigyázzon, hogy ne töltse túl az adagolót.

3 Az adagoló újratöltése után zárja le a kupakot

FIGYELEM!

Töröljön fel minden kifolyt öblítő szert egy jó nedvszívó képességű ronggyal, hogy elkerülje a következő használat során a habosodást.

Az öblítő szer adagoló beállítása

Kövesse az alábbi lépéseket.

1. Csukja be az ajtót és kapcsolja be a készüléket.
2. Az 1. lépés után 60 másodpercen belül nyomja meg a PROGRAM gombot (5) több mint 5 másodpercig, a H keménységbeállítás megjelenik a kijelzőn. Majd nyomja meg a KÉSLELTETETT INDÍTÁS gombot (4) a beállított módba való belépéshez öblítőszer d3.
3. Nyomja meg a PROGRAM gombot (5) a szokásoknak megfelelő beállítás kiválasztásához, a beállítás minden egyes megnyomáskor a következő sorrendben változik: d3 > d4 > d5 > d1 > d2 > d3. Minél nagyobb a szám, annál több fényezést használ a mosogatógép.
4. Ha nem nyomja meg a PROGRAM gombot (5) másodpercig, megnyomhatja a Bekapcsolás ON / OFF gombot (1) - kilép a beállítási módból, a beállítás sikeres volt.

MEGJEGYZÉS

Növelje a mennyiséget ha a mosogatás végén pöttyök vannak az edényeken, vagy egyéb lerakódás. Csökkentse, ha ragacsos fehér sávok vannak az edényeken vagy kékes filmréteg a poharakon, kések pengéjén.

C. AMOSOGATÓSZER SZEREPE

A mosogatószerre, kémiai összetétele miatt szükség van a kosz eltávolításához, megsemmisítéséhez és elszállításához. A legtöbb kereskedelemben kapható mosogatószer megfelel a célra.

Mosószer megfelelő használata.

• Csak mosogatógépekbe való mosószereket használjon!
• A mosószert száraz helyen tárolja! Ne tegyen be az adagolóba mosóport, ha nem készül a készüléket bekapcsolni!

FIGYELEM:

Ha a mosóport nem adják hozzá, a mosási hatás gyenge lesz, ami megnövelt víz- és villamosenergia-fogyasztást eredményez a másodlagos mosáshoz

Mosogatószerek

3 típusú mosogatószer létezik:

1. Foszfát és klór tartalmú
2. Foszfát tartalmú, klórmentes
3. Foszfát és klórmentes

Általában, a por alapú mosogatószerek foszfátmentesek. Nem rendelkeznek a foszfát vízlágyító funkciójával. Ebben az esetben akkor is tanácsos sót tölteni a só tartályba, ha a víz keménységi foka 6 dH. Ha kemény víz mellett foszfátmentes mosogatószert használ, fehér pöttyök jelenhetnek meg az edényeken és poharakon. Ebben az esetben használjon több mosogatószert a jobb eredmény eléréséhez. A klórmentes mosogatószerek csak enyhén fehérítenek. A makacs és színes szennyeződések nem tünnek el teljesen. Ebben az esetben válasszon magasabb höfokon működő programot.

KONCENTRÁLT MOSOGATÓSZER

Kémiai összetételük alapján a mosogatószereket két csoportba oszthatjuk:

• hagyományos, lúgos mosogatószerek maró összetevőkkel
• alacsony lúgosságú koncentrált mosogatószerek természetes enzimekkel

A „normál” mosogató programok során a koncentrált mosogatószerek használata csökkenti a szennyezést és jó az edényeinek; ezek a programok kifejezetten az enzimek szennyeződés oldási képességére vannak kialakítva. Ebből kifolyólag a normal programok koncentrált mosogatószerrel ugyan olyan hatást érnek el, mint az intenzív programok.

MOSOGATÓSZER TABLETTÁK

A különböző márkájú mosogatószer tabletták különböző sebességgel oldódnak fel. Ezért néhány tabletta nem tud feloldódni és kifejteni teljes hatását a rövid programok során. Alkalmazzon hosszú programokat, ha tablettákat használ, hogy biztosítsa a teljes feloldódást.

Mosogatószer adagoló

Az adagolót minden használat előtt fel kell tölteni a mosási ciklus táblázatának megfelelően. A készülék a hagyományos mosogatógépekhez képest kevesebb mosogatószert és öblítő szert használ. Általában, normál mennyiségű töltöttség esetén egy evőkanál mosogatószer elég egy mosogatáshoz. A szennyezettebb edények több mosogatószert igényelnek. Mindig közvetlenül a használat előtt adjon hozzá mosogatószert, különben nedves lehet és nem oldódik fel rendesen.

FIGYELMEZTETÉS!

A mosogatószer maró hatású. Tartsa távol a gyermekektől.

Mosogatószer betöltése

1 Kérjük, válassza ki a tartály kinyitásának módját készülékének megfelelően.

1. Nyissa ki a fedelet a kioldógomb jobbra csúsztatásával.
2. Nyissa ki a fedelet a kioldógomb lenyomásával.

2 Öntsön mosószert az adagolóba (A) a fő mosási ciklushoz. A jobb tisztítási eredmények érdekében, különösen ha nagyon koszos edényei vannak, öntsön kis mennyiségű mosószert az ajtóra. A további mosószer az előmosás fázisában aktiválódik.

3 Zárja le a fedelet úgy, hogy „zárt“ helyzetbe csúsztatja.

• Vegye figyelembe a mosogatószer csomagolásán található adagolási tanácsokat.
• Zárja le a fedelet és nyomja, míg a helyére záródik.
• Ha az edények erősen szennyezettek, töltsön mosogatószert az elő-mosogatás rekeszbe B. Ezt a mosószert közvetlenül az ajtó aljára öntik, és az előmosás fázisában fogyasztják.

FIGYELEM:

Ha a mosóport nem adják hozzá, a mosási hatás gyenge lesz, ami megnövelt víz- és villamosenergia-fogyasztást eredményez a másodlagos mosáshoz

Megjegyzés

Az egyes programok mosószerének mennyiségéről a programtáblázatban találhatók információk. Vegye figyelembe, hogy a szennyezettség mértékétől és a víz keménységétől függően az értékek eltérhetnek. Tanulmányozza a mosogatószer csomagolásán a gyártó ajánlásait.

V. KOSARAK TÖLTÉSE EN 60436 SZERINT

A készülék legjobb teljesítményen történő működéséhez tartsa be a megtöltési javaslatokat. A tálca és kosár megjelenése és tulajdonságai az egyes modellek esetében eltérhetnek.

Javaslat

• Javasoljuk mosogatógépben mosató edények vásárlását!
• Használjon lágyabb, „edényekhez finom” mosószert!
• Ha szükséges, forduljon a mosószer gyártójához további információkért!
• Ha lehetséges, válasszon alacsonyabb hőmérsékletű programot!
• A károsodás elkerülése érdekében ne vegye ki az edényeket azonnal a ciklus befejezése után!

Edény tálca megtöltése előtti és utáni teendők

Kaparja le a nagyobb mennyiségű ételmaradékot. Nem szükséges az edényeket folyó víz alatt előblíteni. Az alábbi módon helyezzen tárgyakat a mosogatógépbe:

• Csészék, poharak, kannák és edények fejjel lefelé
• A peremmel vagy bemélyedéssel ellátott tárgyak döntve kerüljenek be, hogy a víz kifolyhasson
• Stabilan rögzítve, nem borulhatnak fel
• Nem akadályozhatják a mosogatási folyamat alatt a fúvókák forgását
• Nagyon kicsi tárgyakat ne mosogasson a készülékben, mert kieshetnek a rekeszekből.

FIGYELEM:

Ha az asztali edények elhelyezése nem szabványos, akkor az rossz tisztítóhatást eredményez

Polc megtöltése

1. Felső kosár

A felső kosár a finomabb és könnyebb edényekre/üvegekre/bögrékre, stb. való. Helyezze az edényeket be úgy, hogy a víznyomás alatt ne mozogjanak!

	Edények
1 Csésze
2 Csészealj
3 Üveg
4 Üvegtál
5 Desszertál

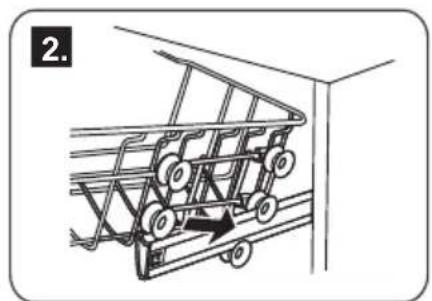

Felső kosár rendezése

Ha szükséges, a felső kosár magasságát szükség szerint be lehet állítani annak érdekében, hogy több hely legyen a felső, vagy alsó kosárban! Ezt úgy teheti meg, hogy az oldalsó sínekbe különböző magasságú kerekeket helyez be! 1. Alsó pozíció 3. Felső pozíció A hosszúkás edényeket, salátatálakat, stb. helyezze a kosárba úgy, hogy a zuhanykarok mozgását ne zavarják!

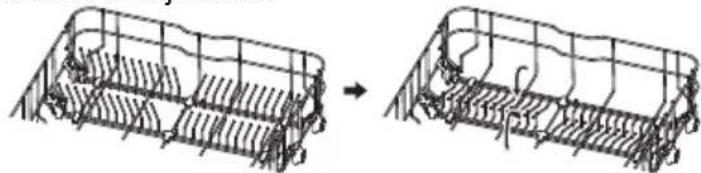

Bögrékre való tüskék és polc összecsukása

Az edények és edények jobb tárolása érdekében a hegyek vagy polcok a képek szerint lehajthatók.

Az alsó kosarat a nagyobb edények mosására tervezték, olyanokra amelyeket nehezebb mosogatni, mint pl. edények, serpenyők, tálak, stb., ahogy az ábrán látható. A nagyobb edényeket és fedőket a kosár oldalaira helyezze, hogy ne zavarják a felső zuhanykar mozgását!

	Edények
6 Csészealj
7 Desszertál
8 Vacsoratál
9 Mélytányér
10 Melamin desszert lemez
11 Melamin tál
12 Ovális lemez
13 Kis fazék

Kérjük, vegye fi gyelembe:

• Az edényeket mindig lefordítva helyezze be!
• Az öblös edényeket helyezze be úgy, hogy a maradék víz problémamentesen kifollyon!
• Az alsó kosár dönthető rekeszekkel rendelkezik, ami lehetővé teszi a nagyobb edények, vagy nagyobb mennyiségű edény behelyezését!

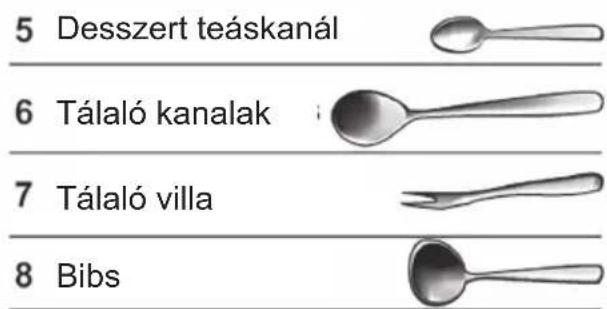

3. Evőeszköz rekesz

Az evőeszközöket úgy helyezze be, hogy azok ne érintsék egymást! Ellenőrizze a megfelelő elhelyezést a minőségi mosogatás érdekében!

EN 60436 kompatibilitás teszt információi

Kapacitás: 10 teríték

Felső kosár pozíció: alacsonyabb pozíció

Program: EKO

Öblítő beállítása: MAX

Só beállítása: H3

⚠ FIGYELMEZTETÉS! Ne hagyja, hogy tárgyak kilógjanak az alján.

Az evőeszközökre való kosár 2 pozícióba helyezhető:

Mód 1

1. pozíció: emelje fel a bal kosarat, a bal kosár ferdén áll!

Mód 2

1. pozíció: tegye a bal kosarat alacsonyabb pozícióba, a bal kosár egyenesen.

Nem tisztíthatóak mosogatógépben:

• Fa, porcelán vagy kagyló nyelű evőeszközök
  • Nem hőálló műanyag tárgyak
• Nem hőálló ragasztással készült evőeszközök
• Parafa evőeszközök vagy tálak
• Ón vagy réz eszközök
• Ólomkristály üvegek
  • Nem rozsdamentes acél tárgyak
• Fa alátétek
• Szintetikus rostokból készült tárgyak

Nem javasolt tárgyak:

• Néhány üveg típus nagyszámú mosás után homályos lehet
• Az ezüst és alumínium alkatrészek hajlamosak az elszíneződésre a mosás során
• A glazúr festék elhalványulhat a gyakori gépi mosogatástól

Megjegyzés

• Ne tegyen be cigarette hamuval, gyertya viasszal, lakkal vagy festékkel szennyezett tárgyakat.
• Új edények vásárlásakor ellenőrizze, hogy alkalmasak-e a géppel történő mosogatásra.

Üveg tárgyak és egyéb edények sérülése

Valószínű okok

• Az üveg típusa vagy a gyártási eljárás. Mosogatószer kémiai összetevői.
  • Vízhőfok és a program hossza.

Javasolt kezelés

• A gyártó által géppel mosogathatónak jelölt üveg edényeket és
• Használjon gyengéd mosogatószert, melyek kímélik az edényeket.
• Ha szükséges, kérjen további információkat a gyártóktól.
  • Válasszon alacsonyabb höfokú programot
• A program végeztével minél hamarabb vegye ki a gépből az üveg tárgyakat és evőeszközöket.

A mosogatás végeztével

- Ha a folyamat végzett a készülék 8 másodpercig hangjelzést ad, majd leáll. Az ON/OFF gomb segítségével kapcsolja ki a készüléket, zárja el a vízellátást és nyissa ki a készülék ajtaját. Várjon pár percet a kipakolással, mert az edények még forrók és ezért sérülékenyebbek. Így jobban száradnak.

VI. KÉSZÜLÉK BEKAPCSOLÁSA

Energiatakarékos

• Az edények előmosása növeli a víz- és energiafogyasztást, ezért nem ajánlott.
• Az edények mosogatógépben történő mosása általában kevesebb energiát és vizet fogyaszt a használati szakaszban, mint a kézmosás, ha a mosogatógépet az utasításoknak megfelelően használják.

Program indítása

1. Húzza ki a kosarat, tegye be az edényeket és tolja vissza
2. Öntse bele a mosogatószert (nézze meg a korábbi fejezeteket a sóról, mosogatószerről és öblítő szerről)
3. Dugja be a készüléket az elektromos hálózatba. Az áramellátás adatai: 220–240V AC / 50 Hz, az aljzat specifikációja: 10A 250V AC. Győződjön meg arról, hogy a vízellátás teljes nyomásra van kapcsolva.
4. Csukja be az ajtót, nyomja meg az On/Off (Bekapcsolás/Kikapcsolás) gombot, ekkor a visszajelző lámpa kigyullad.
5. Nyomja meg a program gombot. Ha van kiválasztott program, a megfelelő lámpa világít. Nyomja meg a Start/Pause (Indítás/Megállítás) gombot, a mosogatás elkezdődik.

MEGJEGYZÉS!

Amikor a mosogatási folyamat megállítása céljából megnyomja a Start/Pause gombot, a program visszajelző lámpa abbahagyja a villogást és a mosogatógép hangjelzést ad minden percben, míg ismételten meg nem nyomja a Start/Pause gombot a program folytatásához.

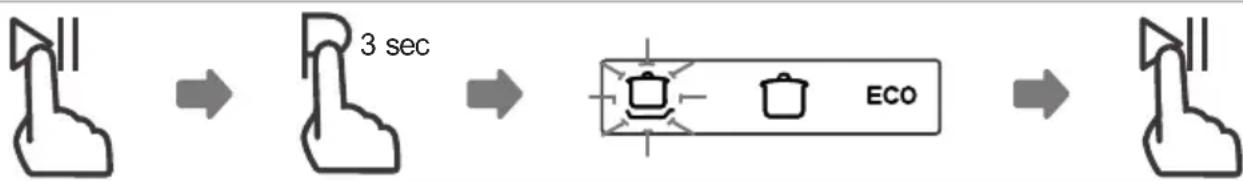

Program módosítása

• Csak addig módosíthat egy programot, amíg a készülék még csak egy rövid ideje futtatja azt. Ellenkező esetben előfordulhat, hogy a mosogatószer kiadagolása és a víz kiürítése már megtörtént. Ebben az esetben az adagolót fel kell tölteni (nézze meg az erről szóló fejezetet).
• Nyomja meg a Start / Szünet gombot a mosás szüneteltetéséhez. 3 másodpercnél hosszabb ideig nyomja meg a Program gombot - a program törlődik. Nyomja meg a Program gombot a kívánt program kiválasztásához. Nyomja meg a Start / Szünet gombot, 1 másodperc múlva a mosogatógép elindul.

MEGJEGYZÉS

Ha a mosogatási ciklus során kinyitja az ajtót, a készülék megáll. A program visszajelző lámpa abbahagyja a villogást és az ajtó becsukásáig a készülék percenként hangjelzést ad. Az ajtó becsukását követően, 10 másodperc után a készülék folytatja a programot.

- Ha a készülék memória funkcióval rendelkezik, áramszünet után automatikusan folytatódni fog a kiválasztott programmal.

Mosási folyamat táblázata

* jelentése: öblítő szert kell önteni az öblítő szer adagolóba

Program Ciklus információi Ciklus leírása
	Automatikus program az enyhén, átlagosan, vagy akár erősen koszos edényekre, száraz ételmaradékok nélkül, vagy akár azokkal.	Előmosás (45°C)Auto-mosás (45-55°C)ÖblítésÖblítés (60°C)Szárítás
Intenzív	A legszennyezettebb edényekhez (serpenyő, lábas), beszáradt eszközökhöz	Előmosás (50°C)Mosás (65°C)ÖblítésÖblítésÖblítés (60°C)Szárítás
Egyetemes	Normális szennyezéshez, tálakhoz, tányérokhoz, napi rutin mosogatáshoz	Előmosás (45°C)Mosás (55°C)ÖblítésÖblítés (55°C)Szárítás
ECO(*EN 60436)	Alap program, amely átlagosan koszos edényekre ideális. Az energia és vízfogyasztást tekintve a legeffektívebb program.	Mosás (50°C)ÖblítésÖblítés (45°C)Szárítás
Üvea	Enyhén szennyezett üveg, kristály és porcelán edényekhez	ElőmosásMosás (50 °C)ÖblítésÖblítés (50 °C)Szárítás
90 perc	Az átlagosan szennyezett terhelések kell gyorsan mosni	Mosás (60 °C)ÖblítésÖblítés (50 °C)Szárítás
Gyors	Rövidebb mosás enyhén koszos edényekre, amelyeket nem szükséges szárítani.	Mosás (45°C)Öblítés (45°C)
Öblítés	Edények öblítése, amelyeket később szeretne elmosni	Előmosás

Megjegyzés: ECO (*EN60436) – Az ECO program alkalmas a normálisan szennyezett edények mosására, amely az energia- és vízfogyasztás kombinálása szempontjából a leghatékonyabb program erre a felhasználásra, és az EU környezetbarát tervezési jogszabályainak való megfelelés értékelésére szolgál.

	Mosog atószer elő/fő	Futás i idő (perc)	Energia (kWh)	Víz (I) Öblítőszer
	4/14 g(vagy 3 az 1 ben)	85-150	0,790~1,510	9,8~13,1	*
	4/14 g(vagy 3 az 1 ben)	205 1,010	14,7		*
	4/14 g(vagy 3 az 1 ben)	175 0,920	11,1		*
	4/14 g(vagy 3 az 1 ben)	208 0,593	8,0		*
	4/14 g(vagy 3 az 1 ben)	120 0,910	11,2		*
	18 g(vagy 3 az 1 ben)	90 1,120	9,6		*
	12g 30 0,810	9,9

Elfelejtett betenni egy edényt?

• A mosogatószer adagoló kinyílása előtt lehetősége van a kimaradt edényt betenni a készülékbe.
• Nyomja meg a Start/Pause gombot
• Kissé nyissa ki az ajtót, hogy a mosás leálljon
• A fúvókák leállását követően teljesen kinyithatja az ajtót
• Tegye be a kimaradt edényeket
• Zárja be az ajtót
• Nyomja meg a Start/Pause gombot. 10 másodperc elteltével a mosogatógép folytatja a programot.

FIGYELMEZTETÉS

Mosás közben veszélyes az ajtót kinyitni, mert a forró víz sérüléseket okozhat!

A mosóciklus végén

Mosogatógépe rendelkezik az AUTO OPEN opcionális funkcióval (automatikus ajtónyitás a mosási program végén). Ez a funkció pozitív hatással van az edények szárítási hatékonyságára a mosási program utolsó fázisában. Auto, Intenzív, Univerzális, ECO, Glass és 90 perces programok választhatók a P és F gombok együttes megnyomásával.

Az ajtó az utolsó szárítási fázisban automatikusan kinyílik - néhány perccel a mosási program vége előtt. Körülbelül 75–150 mm-re nyílnak a zárt ajtó helyzetétől, ezért a mosogatógép használata közben elegendő helyet kell hagyni a mosogatógép előtt, így a program végén (automatikus nyitáskor) ajtózár) nem károsította az ajtózárat és a teljes nyitómechanizmust.

• Ne távolítsa el az edényeket a mosogatógépből azonnal az ajtó kinyitása után (a szárítási szakasz még folyamatban van) - hanem csak a program befejezése után.
• A mosogatógép a program befejezése után 15 perccel automatikusan kikapcsol.
• Miután a mosogatógép automatikusan kikapcsol, kapcsolja ki a vízellátást.

Mosogatógép kipakolása

• Teliesen normális, hogy a készülék belül nedves.
  • A forró edénvek ütődésre érzékenvek.
• Hagyja 15 percig hűlni öket, mielőtt kiveszi a készülékböl.
• Annak érdekében, hogy a maradék víz ne csöpögjön az alsó kosárra, először az alsó kosarat javasoljuk kiüríteni!

VII. TISZTÍTÁS ÉS KARBANTARTÁS

Szürörendszer

• Szűrők megakadályozzák a nagyobb ételmaradékok és egyéb szennyeződések beiutását a pumpába. Ez esetenként eldugíthatia a szűrőket.
• A szűrő rendszer egy durva, egy sík (Fő) és egy mikro (Finom) szűrőből áll.

1 - Fő szűrő

Az ételt és egyéb szennyeződéseket, melyek ebben a szűrőben ragadtak, egy speciális fúvóka porlasztja, mely az alsó befúvón található.

2 - Durva szűrő

Nagyobb tárgyak (pl. csont vagy üvegdarabok) amelyek eldugíthatnák a szennyvíz kivezetést kiszűrésére. Ezek eltávolításához finoman nyomja meg a tetején lévő kapcsokat és emelje ki.

3 - Finom szürő

Ez a szűrő akadályozza meg, hogy az étel és kosz darabkák a mosogatási folyamat során ismét az edényekre kerüljenek.

Szürök szettje

A szűrő hatékonyan távolítja el az élelmiszer maradékait a vízből, így segít a víz újra hasznosításában mosási ciklus közben. A legjobb eredmény érdekében rendszeresen tisztítsa a szűrő egységet! Javasoljuk, hogy minden mosási ciklus után távolítsa el a nagyobb darabokat róla folyóvíz segítségével! Ha szeretné a szűrő egységet kivenni, húzza fel a tartály tartóját!

• A szűrőegység eltávolításához, fordítsa a szűrőt az óramutatóval ellenkező irányba, húzza ki a szűrőt felfelé!
• A durva és a finom szűrő tisztításához használjon tisztító kefét. Ezután rakja össze a szűrő egységetés helyezze vissza a készülékben.
• Tisztítás közben ne üsse meg a szűrőket, mert eldeformálódhatnak és a mosogatógép teljesítménye romolhat.

FIGYELMEZTETÉS

Soha ne használja a mosogatógépet a szűrők nélkül! A nem megfelelő szűrőcsere a hatékonyság csökkenését, vagy az edények károsodását okozhatja!

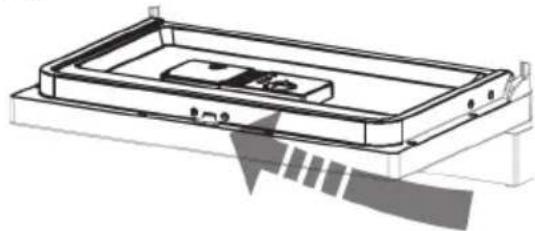

Mosogatógép tisztítása

• A vezérlő panel tisztításához használjon enyhén nedves rongyot majd szárítsa meg.
• A külső burkolat tisztításához használjon megfelelő tisztítószert. Soha ne használjon éles tárgyakat, súroló szereket a mosogatógép tisztításához.

- A tisztításhoz csak puha, nedves, meleg rongyot használjon. Ne használjon spray formátumú tisztítószert, mert a folyadék a zárba és az elektromos alkatrészekbe szivároghat.

- Soha ne használjon oldószert, súroló szert a külső burkolaton, mert megsértik a felületet. Néhány papírtörlő szintén okozhat karcolást vagy nyomokat hagyhat a felületen.

Fagyás elleni védelem

Ha a tél folyamán a készüléket hűtés nélküli területen tárolja, kérjen meg egy szakembert, hogy:

1. Vegye le a készüléket az elektromos hálózatról
2. Zárja el a vízellátást és szüntesse meg a csatlakozást
3. Csapolja le a vizet a csőből és a beengedő szelepből (használjon egy tálat a víz felfogásához)
4. Csatlakoztassa ismét a vízellátást
5. Egy szivaccsal itassa fel a kifolyt vizet

Fúvókák tisztítása

• Rendszeres időközönként szükséges a fúvókák tisztítása, mert a kemény víz vegyi anyagai elzárhatják a befúvókat és csapágyakat.
• A szórókar eltávolításához fogja meg a kar közepét, és húzza felfelé a kar (alsó kar) eltávolításához, vagy egyik kezével fogja meg a rögzítőgyűrűt, a másik kezével pedig fordítsa el a kart az óramutató járásával ellentétes irányba (felső kar).
• Mossa át szappanos meleg vízben és használjon egy puha kefét a befúvók megtisztításához. Alapos szárítás után helyezze vissza őket.

Mosogatógép karbantartása

Minden mosás után

• Minden mosogatás után zárja el a vízcsapot és hagyja az ajtót enyhén nyitva, hogy a szagok és a nedvesség távozhasson.
  • Húzza ki a dugót
  • Tisztítás és karbantartás előtt mindig húzza ki a készüléket az elektromos hálózatból.
  • Ne kockáztasson!
• A külső burkolat és a gumi alkatrészek tisztításához ne használjon oldószert vagy súroló szert. Ehelyett használjon puha, nedves rongyot és szappanos vizet. A belső részen használjon vízzel és kevés fehér ecettel megnedvesített puha rongyot a pöttyök és rozsdafoltok eltávolításához, vagy kifeiezetten mosogatógépek tisztításához gyártott szereket.

Elutazás előtt

- Elutazás előtt ajánlott egy mosási ciklust lefuttatni edények és evőeszközök nélkül, majd kihúzni a készüléket a hálózatból, elzárni a vizet és enyhén nyitva hagyni a készülék ajtaját. Ez segít megőrizni a tömítéseket és megakadályozza a szagok képződését.

Készülék mozgatása

• Ha a készüléket mindenképp mozgatni kell, próbálja függőleges helyzetben tartani.
• Ha nagyon szükséges, akkor a hátoldalára fektethető.

Tömítések

• A szagok képzödésének egyik oka a tömítésekben ragadt ételmaradék.
• Rendszeresen tisztítsa meg, puha nedves ronggyal.

VIII. BEÜZEMELÉSI TANÁCSOK

Készülék elhelyezése

Helyezze a készüléket a kívánt helyre. A készülék hátoldala nézzen a fal felé, az oldal pedig a párhuzamos bútorok vagy fal felé. A készülék bejövő és kimenő víz vezetéke a bal és jobb oldalra egyaránt elhelyezhető.

Készülék egyenesítése

Miután a mosogatógépet elhelyezte, beállíthatja a megfelelő pozíciót a lábak forgatásával! A dőlési szög soha ne lépje túl a 2°-ot! A cső csúcsa 1000 mm-nél alacsonyabb pozícióban kell, hogy legyen! Helyezzen vízmértéket az ajtóra és a belső polcra, hogy meggyőződjön, hogy a készülék vízszintben van.

Csatlakoztatás az elektromos hálózathoz

FIGYELMEZTETÉS

A személyes biztonság érdekében: NE HASZNÁLJON HOSSZABBÍTÓT VAGY ADAPTERT A KÉSZÜLÉKHEZ. SOHA SEMMILYEN KÖRÜLMÉNYEK KÖZÖTT NE VÁGJA LE A FÖLDELÉST A KÁBELRÖL.

ELEKTROMOS KÖVETELMÉNYEK

Ellenőrizze a besorolási címkén a készülék feszültség igényét és megfelelő áramforráshoz csatlakoztassa, mely 10 amperes biztosítékkal van ellátva. Késleltető vagy áramkör bontó biztosíték használata javasolt, biztosítson külön áramkört a készüléknek. Gondoskodjon megfelelő földelésröl.

ELEKTROMOS CSATLAKOZTATÁS

Miután meggyőződött róla hogy a feszültségi és frekvencia adatok megfelelnek a besorolási címkén található értékeknek dugja a kábel végén található dugót egy megfelelően földelt konnektorba. Ha a konnektor nem illeszthető össze a dugóval, cserélje ki a konnektort, ne használjon adaptert, mert túlmelegedést és égési sérülést okozhat.

FÖLDELÉSI UTASÍTÁSOK

A készüléket földelni kell. Meghibásodás esetén a földelés csökkenti az áramütés veszélyét, mert a legkisebb ellenállás irányába utat biztosít. A készülék olyan kábellel van ellátva, mely alkalmas a földelésre. A dugót olyan konnektorba kell dugni, mely földelve van és megfelel minden helyi előírásnak.

FIGYELMEZTETÉS!

A nem megfelelő földelés csatlakoztatása áramütést okozhat.

Ellenőriztesse szakemberrel, ha kétségei vannak. Ne módosítsa a dugót ha nem illik a konnektorhoz, cseréltesse ki a konnektort szakemberrel.

Csatlakoztatás a vízhálózathoz

FIGYELMEZTETÉS!

Hogy ne maradjon víz a csőben, zárja el a csapot minden használat után (azon modellekhez, melyek nincsenek biztonsági csővel ellátva).

- A biztonsági ellátó tömlő nem része a mosogatógép alapfelszerelésének.

HIDEG VÍZ CSATLAKOZTATÁS

Csatlakoztassa a hideg víz csövét egy 34 collos csaphoz és győződjön meg arról, hogy szorosan csatlakozik. Víznyomás 0,04 – 1,0 MPa. Ha a csövek újak vagy a víz hosszabb ideig nem volt használva, folyassa ki, hogy meggyőződjön a lerakódás és szennyeződés mentességről. Ha ezt nem teszi meg, fennáll a cső eltömődésének és a berendezés károsodásának esélye.

• szennyvíz vezetéket legalább 40 mm-es lefolyóba csatlakoztassa, vagy folyassa a vizet a mosogatóba. Ügyeljen, hogy ne csavarodjon meg a cső. Használja a speciális műanyag csatlakoztatót, melyet mellékeltek a készülékhez.
• A cső szabad vége maximum 1000 mm magasan lehet és nem merülhet vízbe.
• Kérjük, csatlakoztassa a leeresztő tömlöt az A vagy a B módszerben.

SZENNYVÍZ KIFOLYATÁSA

Ha a mosogató 1000 mm-nél magasabban van, nem lehetséges közvetlenül oda folyatni a vizet. Használjon tálat vagy megfelelő edényt a víz kifolyatására, melyet a mosogatónál alacsonyabban helyez el.

KIMENŐ VÍZ

• Csatlakoztass a szennyvíz csövet.
• A szivárgás elkerülése érdekében a csönek tökéletesen kell illeszkednie.
• Ellenőrizze, hogy a cső nincs megtörve vagy megcsavarodva.

HOSSZABBÍTÓ CSŐ

• Ha szüksége van a szennyvízcső meghosszabbítására, ügyeljen, hogy hasonló csövet használjon.
• Nem lehet hosszabb 4 méternél, ellenkező esetben a készülék tisztítási hatékonysága csökkenhet.

CSATLAKOZTATÁS A SZIFONHOZ

• A csatlakozó maximum 100 cm-es magasságban lehet.
• A csövet megfelelő csatlakozóval rögzíteni kell.

Mosogatógép beüzemelése

Indítás előtt az alábbiakat kell ellenőrizni:

1. A készülék stabilan áll és vízszintben van.
2. Bejövő víz szelepe nyitva van
3. Csatlakozásoknál nincs szivárgás
4. Vezetékek és csövek szorosan csatlakoznak
5. Áramellátás megfelelő
6. Bejövő és kimenő csövek nincsenek megcsavarodva
7. Minden csomagoló anyag és nyomtatott anyag ki lett véve a készülékből.

Beüzemelés után helyezze be ezt a kézikönyvet a tartóba. A kézikönyv tartalma nagyon hasznos a termék használóinak.

IX. HIBAKERESÉSI TIPPEK

Szakszerviz felhívása előtt

Nézze át a táblázatot a következő oldalakon, mert lehet, hogy elkerülheti a szerviz felhívását.

Probléma Lehetséges	ok Teendő
Nem működik a készülék	Biztosíték kiégett vagy az áramkör megszakadt	Cserélje ki a biztosítékot vagy kapcsolja vissza az áramkört. Távolítsa el a közös áramkörön lévő készülékeket.
	Nem kapcsolódott be a tápegység	Ellenőrizze, hogy a készülék be van kapcsolva és az ajtaja be van csukva. Ellenőrizze, hogy a dugó megfelelően csatlakozik-e a konnektorhoz.
	Víznyomás alacsony	Ellenőrizze, hogy a vízcsapot megnyitotta és a csatlakozás megfelelő.
	Mosogatógép ajtója nincs becsukva rendesen.	Ellenőrizze az ajtó megfelelő becsukását!
Mosogatógépből nem jön ki a víz	Kivezető cső el van hajlítva.	Ellenőrizze a kivezető csövet!
	Eldugult a szűrő.	Ellenőrizze a szűrőt (lássa „Szűrő tisztítása“ fejezetet)!
	Eldugult a mosogató.	Ellenőrizze a mosogatót és a kivezető csövet! Ha a mosogatóból nem folyik ki a víz, forduljon vízszerelőhöz!
Mosószer a készülékben	Nem megfelelő mosogatószer	Csak speciális mosogatószert használjon. Nyissa ki a mosogatógépet és hagyja elpárologni. Töltsön 4-5 liter vizet a készülékbe, indítsa el az öblítés programot a víz kiszivattyúzásához. Ismételje meg, ha szükséges.
	Kifolyt öblítő szer A kifolyt öblítő szert mindig törölje fel.
Kopogó hang a mosogatógépben	A zuhany kar találkozik az edényekkel!	Állítsa meg a programot és helyezze át az edényeket!
Csörgő hang a mosogatógépben	Porcelán edények érintik egymást.	Állítsa meg a programot és helyezze át az edényeket!
Kopogó hang a vízvezetékben	Telepítési feltételek, vagy vízvezeték formája által okozott hang.	Ez a tény a mosogatógép funkcióját nem befolyásolja. Ha kérdése van, forduljon szakemberhez!
Foltos a készülék belseje	Színezett mosogatószert használt	Használjon festékmentes mosogatószert.
Probléma Lehetségeş	ok Teendő
Edények nem szárazok	Az edények elhelyezése nem megfelelő.	Helyezze be az edényeket az utasítások szerint!
	Az öblítő szintje alacsony.	Állítsa az öblítő használatát magasabb szintre, vagy töltse fel az öblítő adagolóját!
	Túl korán veszi ki az edényeket!	Ne ürítse ki a mosogatógépet azonnal mosás után! Nyissa ki az ajtót és engedje ki a gözt!Csak akkor kezdje kivenni az edényeket, ha azok csak enyhén melegek! Először ürítse ki az alsó kosarat, így elkerülheti a felső kosárból való víz csöpögését az alsó kosárra!
	Nem megfelelő program kiválasztása.	Rövid programnál a hőmérséklet is alacsony, ami a mosási teljesítményt csökkenti.Válasszon hosszabb programot!
	Alacsony minőségű felülettel rendelkező evőeszközök használata.	Egyes edények mosogatása esetén a víz kifolyása rosszabb. Az ilyen típusú edények, vagy evőeszközök mosogatógépben való mosáshoz nem alkalmasak!
Edények nem tiszták	Az edények behelyezése nem megfelelő.	Lássa a „Kosarak töltése“ fejezetet!
	A program nem elég hatékony.	Válasszon intenzívebb programot! Lássa a „mosási ciklusok táblázatot“!
	Nem megfelelő mosószer mennyiség használata.	Használjon több mosószert, vagy válasszon más mosószert!
	Az edények blokkolják a zuhany karok mozgását.	Helyezze át az edényeket úgy, hogy a karok szabadon mozoghassanak!
	A szűrő szett nem tiszta, vagy nincs behelyezve megfelelően. Ez a tény a karok blokkolását okozhatja!	Tisztítsa meg és/vagy helyezze el megfelelően a szűrő szettet! Tisztítsa meg a zuhany karokat! Lássa a „Zuhany karok tisztítása” fejezetet!
Evőeszközön rozsdásodás látható	Az evőeszköz nem rozsdaálló!
	Só betöltése után nem lett elindítva a program!Só került a mosogatási ciklusba!	A só hozzáadása után indítsa el a mosási programot a mosogatógépben lévő porcelán és Turbo funkció nélkül („ha elérhető)!
	Vízlágyító fedele nincs rögzítve megfelelően!	Ellenőrizze a fedél rögzítését!
Pöttyök és film réteg a poharakon és tányérokon	Nagyon kemény víz Alacsony vízhőmérséklet TúlterhelésNem megfelelő bepakolás Régi vagy nedves mosogató por Üres öblítő szer adagoló Nem megfelelő mosogatószer mennyiség	Foltok eltávolítása a poharakról: Vegyen ki minden fém evőeszközt a készülékből.Ne használjon mosószert.Válassza a leghosszabb programot.Indítsa el a készüléket és hagyja futni 18 – 22 percig, ekkor a fő mosási ciklusban lesz.Nyissa ki az ajtót és öntsön 2 pohárnyi fehérecetet a készülék aljába. Zárja be az ajtót és fejezze be a programot. Ha az ecet nem működik: ismételje a fentieket, de használjon 60 ml citromsav port az ecet helyett.
Probléma Lehetséges ok Teendő
Homályos üvegek	Lágy víz és túl sok mosogatószer	Használjon kevesebb mosogatószert, ha lágy a víz és válassza ki a legrövidebb programot az átmosáshoz.
Fehér film réteg a belső felületen	Tea vagy kávé maradványok	12 pohár fehérítő és 3 pohár meleg víz elegyével kézzel tisztítsa meg.FIGYELMEZTETÉS:várjon 20 percet a program lefutását követően,hogy a fűtő elemek kihüljenek, ellenkező esetben megégetheti magát.
	A víz vastartalma okozhat film réteget	Hívjon fel egy vízlágyítással foglalkozó céget speciális szűrőért.
Fehér film réteg a belső felületen	Kemény víz ásványi anyagai	A tisztításhoz használjon nedves szivacsot mosogatószerrel, vegyen fel gumikesztyút.Ne használjon más tisztítószert, csak mosogatószert.
Adagolóban mosószer marad	Az edények blokkolják a mosószer adagolóját.	Helyezze át az edényeket!
Gőz Normál jelenség		Ja szárítás és szivattyúzás során némi göz távozik az ajtó zárján keresztül.
Fekete vagy szürke foltok az edényeken	Alumínium eszközök súrlódtak az edényekhez	Foltok tisztításához használjon enyhe, csiszoló tisztítószert!
Víz a készülék alján	Normális	Kis mennyiségű víz a készülék alján nedvesen tartja a tömítéseket.
Víz folyik ki a készülékből	Sérült vagy lyukas pumpa	Cserélje ki a pumpát.
A mosogatógép szivárog	Túltöltött mosogatószer vagy öblítő szer	Ügyeljen, hogy ne töltse túl az öblítő szer adagolót. A kifolyt öblítő szer habosodást és szivárgást okozhat.Nedves ronggyal törölje le a kifolyt anyagokat.
	Nincs vízszintben a készülék	Győződön meg arról, hogy a készülék vízszintben van.

Hibakódok

Néhány hiba esetén a készülék hibakódot jelenít meg az Ön figyelmeztetésére:

Kód Jelentés Lehetséges ok
E1 Túlhosszú víztöltési idő		A csap zárva, a víz korlátozva vagy a nyomástúl alacsony.
E3 Nem érte el a kívánt hőmérsékletet Failure melegítő
E4 Túlcordulás A készülék valamely része szivárog.
E8 Zónák mosási zavara Zónás mosószelep meghibásodása
Ec Mosásvezérlő rendszer hibája PCB vagy motorhiba
Ed	Hibás kommunikáció a vezérlő egység és a kijelző között.	Elektronika, vagy kommunikációs csatorna meghibásodása.

FIGYELMEZTETÉS!

Túlcsordulás esetén zárja el a vizet a szerviz felhívása előtt.

Ha a készülékben víz található, azt távolítsa el mielőtt újra bekapcsolja a mosogatógépet.

FIGYELMEZTETÉS!

Ha nem biztos abban, hogyan oldhatja meg a helyzetet vagy a hibakódot, vegye fel a kapcsolatot a műszaki támogatással.

X. TECHNIKAI INFORMÁCIÓ

HU - 135

Termékinformációs adatlap (EN 60436)

A szállító neve vagy védjegye: ETA

A szállító címe: náměstí Práce 2523, 760 01 Zlín, CZ

Modellazonosító: ETA238290000C, ETA238390010C

Általános termékparaméterek:

Paraméter Érték Paraméter Érték
Névleges kapacitás (ps) 10 Méretek cm-ben			Magasság 85
			Szélesség 45
			Mélység 61
EEI (a) 43,9 Energiahatékonysági osztály (a) C
Tisztítóteljesítmény-mutató (a) 1,125 Szárítóteljesítmény-mutató (a) 1,065
Energiafogyasztás kWh[/ciklus]-ban, hidegvizes töltésű eco program alapján. A tényleges energiafogyasztás függ a készülék használatának módjától.	0,593	Vízfogyasztás liter[/ciklus]-ban, az eco program alapján. A tényleges vízfogyasztás függ a készülék használatának módjától és a víz keménységétől.	8,0
A program időtartama (h:min)	3:28	Típus	szabadon álló
Levegőben terjedő akusztikus zajkibocsátás [1 pW-ra vonatkoztatott dB] (a)	44	A levegőben terjedő akusztikus zajkibocsátás osztálya (a)	B
Kikapcsolt üzemmód (W) (a)	0,49 Készenléti üzemmód (W) (a)		N/A
Programkésleltetés (W) (adott esetben)	1,00	Hálózatvezérelt készenléti üzemmód (W) (adott esetben)	N/A
A szállító által vállalt jótállás minimális időtartama:			24 hónapokban

További információk:

Internetes hivatkozás a szállító honlapjára, ahol az (EU) 2019/2022 bizottsági rendelet II. mellékletének 6. pontjában foglalt információ megtalálható: www.eta.hu

(a) ECO programmal.

A műszaki adatok változtatásához a gyártó a jogot fenntartja.

- A készülék szállításkor megfelel az európai szabványoknak és a jelenlegi változatban szereplő irányelveknek.

• LVD 2014/35/EU
• EMC 2014/30/EU
• EU 2019/2022

MEGJEGYZÉS:

A fenti értékeket a szabványoknak megfelelően, meghatározott üzemi körülmények között mértük. Az eredmények nagymértékben változhatnak az edények mennyiségétől és szennyezettségétől, a víz keménységétől, a mosószer mennyiségétől stb.

• A kézikönyv az Európai Unió szabványain és szabályain alapul.
• A műszaki információk a készülék belsejében található Típustáblán (esetleg a hátoldalán) és az energiacímkén olvashatók.
• Az „Információs lap“ és a „Használati utasítás“ letölthető a következő címen: www.eta.hu.
• A készülékkel kapott energiacímkén található QR-kód internetes linket biztosít a készülék specifikációjával kapcsolatos információkhoz az EU EPREL adatbázisban.
• Az energiacímkét, a felhasználói kézikönyvet és a készülékhez kapott összes többi dokumentumot őrizze együtt.
• Ugyanez az információ megtalálható az EPREL adatbázisban a következő linken: https://eprel.ec.europa.eu
• A modell neve (termékszáma) megtalálható a készülék típustábláján, valamint a készülékhez mellékelt energiacímkén.
• A gyártó fenntartja magának a jogot a müszaki paraméterek előzetes bejelentések nélküli megváltoztatására.

XI. ÜGYFÉLSZOLGÁLAT ÉS SZERVIZ

• Mindig eredeti pótalkatrészeket használjon.
• Amikor megkeresi a hivatalos szervizünket vagy információs vonalunkat, győződjön meg arról, hogy a következő információk rendelkezésére állnak: A modell megnevezése (termékszám) és sorozatszáma (SN).
• Ezek az információk megtalálhatók a típustáblán (esetleg a közelében található külön címkén).
• A gyártó fenntartja a jogot, hogy előzetes értesítés nélkül változtasson.
• Eredeti pótalkatrészek a kiválasztott specifikus termékkomponensekhez legalább 7 vagy 10 éve állnak rendelkezésre (az alkatrész típusától függően), a készülék utolsó darabjának forgalomba hozatala óta.
• A gyártó szabványos jogi garanciát vállal a készülékre 24 hónapos időtartamra.
• A szervizeléssel és a pótalkatrészek vásárlásával kapcsolatos további információkért keresse fel weboldalunkat: www.eta.hu/szerviz

eta
