Terméktípus	Szabadonálló gáztűzhely
Márka	Guzzanti
Modell	GZ-8207
Méretek (sz x m x mé)	60 cm x 85 cm x 60 cm
Tömeg	50 kg
Tápfeszültség	220-240 V, 50/60 Hz
Üzemanyag típusa	Gáz (földgáz vagy PB-gáz)
Égők száma	4
Sütő típusa	Többfunkciós gázsütő termosztáttal
Sütő funkciói	Sütés, grillezés, forgatás
Égőbiztonság	Lángzár minden égőn
Sütő biztonsága	Hőbiztosíték és lángzár
Vezérlés típusa	Forgó gombok elektronikus gyújtással
Belső felület	Zománcozott acél könnyű tisztításhoz
Tartozékok	Sütőpolc, csepegtetőtálca, grillrács
Beépítési mód	Szabadon álló
Energiahatékonysági osztály	A
Javíthatósági index	8.0 / 10
Pótalkatrészek elérhetősége	Égők, gombok, termosztát, tömítések
Karbantartás	Tisztítsa rendszeresen az égősapkákat és a sütő belsejét

Gyakran ismételt kérdések - GZ-8207 Guzzanti

Hogyan gyújtsam meg a gázégőket a Guzzanti GZ-8207 készülékemen?

Nyomja le és tartsa lenyomva a vezérlőgombot, miközben a gyújtóállásba forgatja. Egy szikra meggyújtja a gázt. Tartsa lenyomva a gombot 5 másodpercig a gyújtás után a lángzár bekapcsolásához. Ha a gyújtás nem sikerül, győződjön meg arról, hogy a gázellátás nyitva van és a gyújtó tiszta.

Milyen típusú gázt használhatok a GZ-8207 készülékkel?

A tűzhely gyárilag földgázra (G20) van beállítva, de PB-gázra (G30/G31) átalakítható az átalakító készlettel. A fúvókacsere utasításaiért tekintse meg a kézikönyvet, vagy hívjon szakképzett szerelőt.

Miért nem melegszik megfelelően a sütőm?

Ellenőrizze, hogy a sütő termosztátja megfelelően van-e beállítva és a sütőgomb teljesen be van-e nyomva. Győződjön meg arról, hogy a gázellátó szelep nyitva van. Ha a láng kialszik, a lángzár alaphelyzetbe állítást igényelhet. Ha a probléma továbbra is fennáll, a termosztátot vagy a gyújtót ki kell cserélni.

Hogyan tisztítsam a sütő belsejét?

Távolítson el minden polcot és tálcát. Nedves ruhával és enyhe tisztítószerrel törölje le a zománcozott belső felületet. Kerülje a súroló hatású tisztítószereket. Makacs foltokhoz használjon nem súroló hatású sütőtisztítót. Alaposan öblítse le és szárítsa meg. Ne használjon gőztisztító készülékeket.

Használhatom a forgó nyárs funkciót?

Igen, a GZ-8207 tartalmaz egy forgó nyárs készletet. Helyezze a rudat a húsba, rögzítse a villákkal, és tegye a forgó nyárs nyílásába. Válassza ki a forgó nyárs funkciót a sütőben, és állítsa be a hőmérsékletet. Ügyeljen arra, hogy a csepegtetőtálca alul legyen.

Mik a beépítési követelmények ehhez a tűzhelyhez?

A tűzhelyet szakképzett szerelőnek kell telepítenie. Szükséges egy fix gázcsatlakozás vagy PB-gáz tömlő (nem mellékelt). Megfelelő szellőzést kell biztosítani. A készüléknek szintben kell állnia és stabilnak kell lennie. Minimális távolság a szomszédos szekrényektől: 50 cm a főzőlap felett.

Hogyan cseréljem ki a hibás égősapkát?

Győződjön meg arról, hogy a gázellátás ki van kapcsolva és az égő hideg. Emelje le a régi sapkát, és helyezze fel az újat, illesztve a hornyokat. Ne erőltesse. Ha a láng mintázata egyenetlen, a sapka rosszul illeszkedhet. A csere sapkák elérhetők a Guzzanti pótalkatrészek között.

Mit jelent a jelzőfény a vezérlőpanelen?

A jelzőfény azt mutatja, hogy a sütő vagy a grillsütő működik. Addig világít, amíg a termosztát ki nem kapcsolja a hőt. Ha a fény nem gyullad be, amikor a gomb be van állítva, az izzót ki kell cserélni.

Van gyerekzár?

A GZ-8207 nem rendelkezik elektronikus gyerekzárral, de a gombokhoz nyomni és forgatni is kell a bekapcsoláshoz. További biztonság érdekében használjon külön megvásárolható gombvédőket. Mindig felügyelje a gyerekeket a tűzhely közelében.

Hol találom a Guzzanti GZ-8207 használati útmutatóját?

A kézikönyv ingyenesen letölthető a notice-facile.com oldalon PDF formátumban. Kérhet fordított verziót is, ha megadja nyelvét és e-mail címét. A kézikönyv részletes utasításokat tartalmaz a telepítéshez, használathoz és karbantartáshoz.

HASZNÁLATI ÚTMUTATÓ GZ-8207 Guzzanti

Záruka se nevztahuje.

Köszönjük, hogy megvásárolta ezt a készüléket. Termékeink korszerű gyárakban készülnek, ahol magas követelmények biztosítják a jó minőséget. Célunk, hogy lehetővé tegyük vásárlóink számára termékeink optimális és környezetbarát felhasználását.

Kérjük, hogy a készülék használata előtt olvassa el figyelmesen a használati útmutatót, és őrizze meg egy biztonságos helyen későbbi használat esetére.

MEGJEGYZÉS:

Ez egy univerzális útmutató több különböző modellhez. Az Ön készüléke esetleg nem rendelkezik valamennyi, az útmutatóban ismertetett funkcióval.

Valamennyi termékünk háztartási használatra készült, és nem használható kereskedelmi célokra.

„Megfelel a WEEE irányelveknek“

TARTALOM

FONTOS FIGYELMEZTETÉSEK....4
ISMERKEDÉS A KÉSZÜLÉKKEL 5
VEZÉRLÓPANEL 6
FONTOS FIGYELMEZTETÉSEK....7
HA A FÖZÖZLAP ALATT BEÉPÍTETT SÜTÖ VAN 9
A FÖZÖLAP BEKÖTÉSE....9
A KIVÁGÁS MÉRETE A SZEKRÉNYBEN ÉS A FŐZÓLAP BEÉPÍTÉSE 11
A HELY KIVÁLASZTÁSA....12
A HELYISÉG SZELLŐZTETÉSE 12
ÁTMENET FÖLDGÁZRÓL LGP –RE ÉS LPG-RÓL FÖLDGÁZRA.... 13
GÁZ – BIZTONSÁGI BERENDEZÉS (FFD)...... 13
A FÖZÖLAP HASZNÁLATA 14
AZ EDÉNYEK ÁTMÉRŐJE....15
WOK ÉGÓ....15
A FÖZÖMEZÖK HASZNÁLATA....16
ÁPOLÁS ÉS TISZTÍTÁS 16
PROBLÉMÁK ÉS HIBAELHÁRÍTÁS...... 17
EKOLOGIKUS SELEJTEZÉS 19
TUDNIVALÓK A CSOMAGOLÁSRÓL....19

1. FIGYELEM: Válassza le a készüléket az áramkörröl, mielőtt hozzáérne a vezetékekhez.
2. FIGYELEM: A főzés közben felforrósodott zsírok és olajok veszélyesek, és tűz képződését okozhatják.
3. FIGYELEM: Tüzveszély: nem tároljon semmilyen élelmiszert a főzőlapon.
4. FIGYELEM: A készülék felülete használat közben felforrósodik. Tartsa távol a kisebb gyerekeket a készüléktől.
5. FIGYELEM: A készülék és annak felülete használat közben felforrósodik.
6. A készülék beállítása a gyártási lapon (vagy az adatlapon) van feltüntetve.
7. A készülék nincs égéstermék – elvezető rendszerre csatlakoztatva.

A készülék beépítését és csatlakoztatását a vonatkozó szabványok szerint kell elvégezni. Ügyeljen a szellőzéssel kapcsolatos követelményekre.

1. Egy gázfőző használata növeli a páratartalmat és az égéstermékek mennyiségét a helyiségben, ahova elhelyezték. Főleg használat közben gondoskodjon a konyha megfelelő szellőztetéséről, és gondoskodjon természetes szellőzőnyílásokról, vagy szereljen be egy mechanikus szellőzőrendszert. (Elszívó berendezés a főzőlap felett.)

A készülék állandó használata esetén kiegészítő szellőztetésre lehet szükség.

Például nyissa ki az ablakot, vagy fokozza az elszívó berendezés teljesítményét mechanikus szellőzőrendszer használata esetén.

1. FIGYELEM: A készülék csak főzésre használható.

Ne használja egyéb célokra, például a helyiség fűtésére.

1. "A készüléket csak az érvényes szabványok értelmében szabad beszerelni, egy jól szellőző helyre. A készülék beszerelése és üzembe helyezése előtt olvassa el a használati útmutatót."
2. „A készülék beépítése előtt ismerkedjen meg a helyi bekötési feltételekkel (a gáz típusa és nyomása), és győződjön meg a készülék beállításának helyességéről.“
3. „Ezek az utasítások azokra az országokra vonatkoznak, amelyek jelzései a készüléken találhatók. Ha az ország jelzése nincs a készüléken, a készüléket az adott ország körülményeihez kell igazítani, és el kell olvasni a műszaki utasításokat.“
4. Ne üzemeltesse a rendszer 15 másodpercnél hosszabb ideig. Ha a gázégő a rendszer elindítása utáni 15 másodpercen belül nem gyullad meg, nyissa ki az ajtót, és /vagy várjon legalább egy percet, mielőtt ismét meggyújtaná az égőt.
5. Ne használjon göztisztítót a készülék tisztításához.
6. SOHA ne próbálja vízzel eloltani a tüzet, először áramtalanítsa a készüléket, majd takarja le a lángokat fedővel vagy konyharuhával.
7. A készüléket használhatják 8 évnél fiatalabb gyerekek is, de csak állandó felügyelet esetén.
8. Vigyázzon, hogy ne érintse meg a készülék forró részeit.
9. A készüléket használhatják 8 évnél idősebb gyerekek, valamint csökkent fizikai, mentális vagy érzékszervi képességű, valamint kellő tapasztalattal nem rendelkező személyek is, amennyiben felügyelnek rájuk, vagy kellő felvilágosításban részesültek a készülék használatáról és a fennálló veszélyekről.

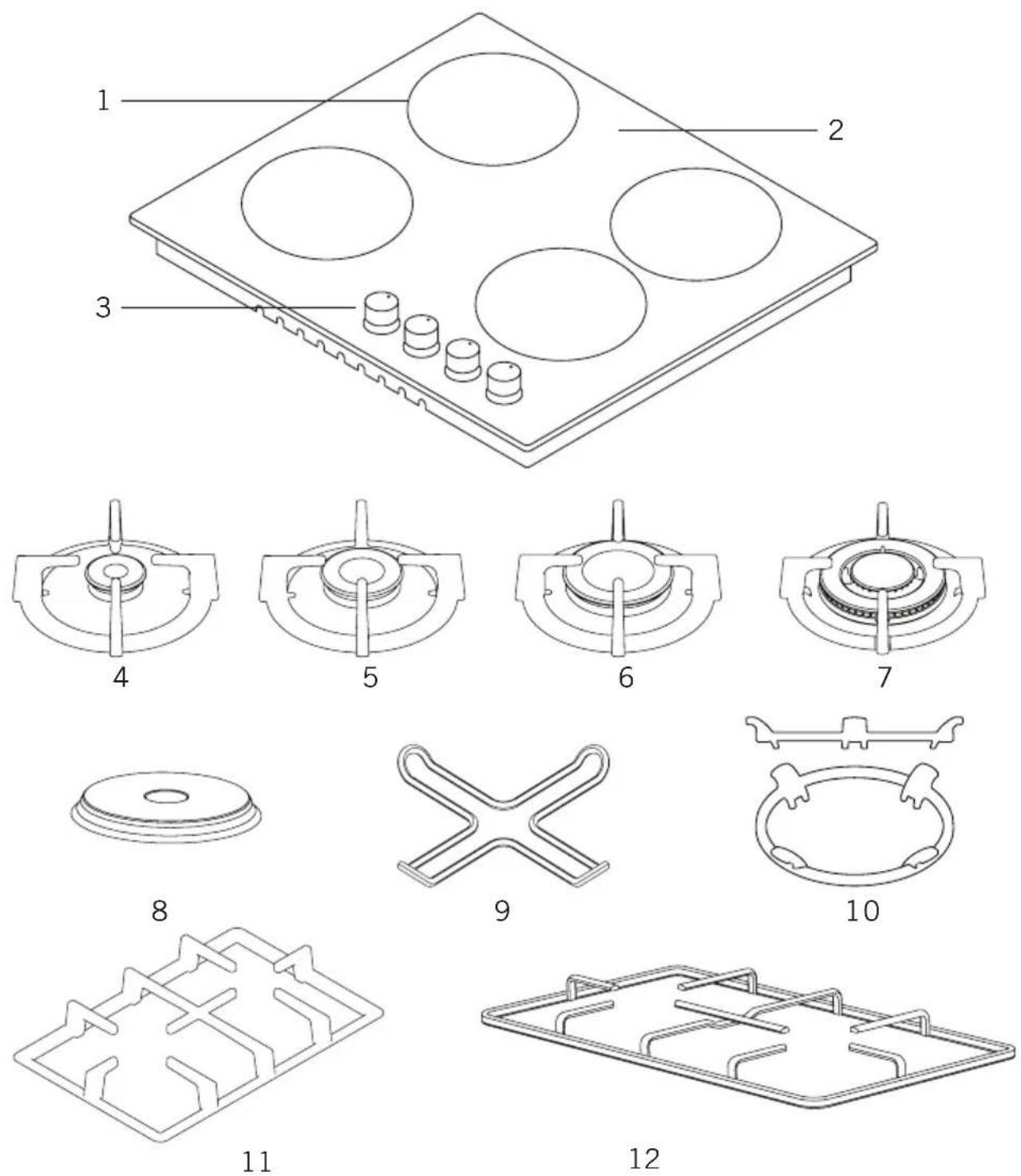

ISMERKEDÉS A KÉSZÜLÉKKEL

1- A gázégő helyzete
2- Üveg – vagy fémfelület
3- Vezérlógombok
4- Kis gázégő
5- Közepes gázégő
6- Nagy gázégő

7- Wok égő
8- Főzőlap
9- Adapter kávéfőzőhöz
10- Adapter a Wok égőhöz
11- Alumínium rács
12- Zománcozott rács

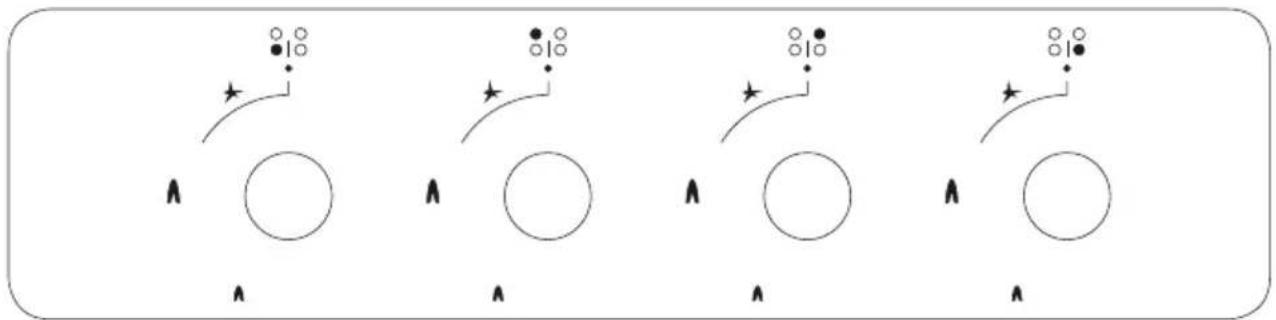

VEZÉRLÓPANEL

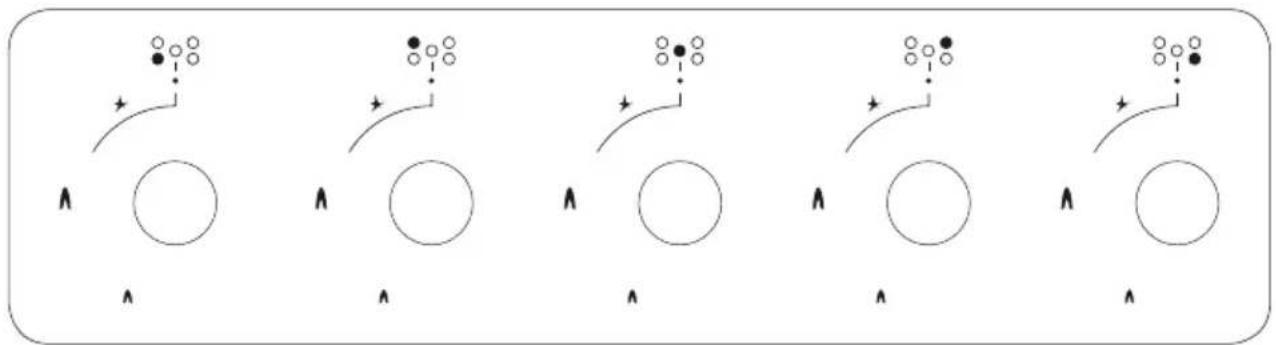

Panel - főzőfelület 70-90 cm és 100 cm

Panel - főzőfelület 60 cm

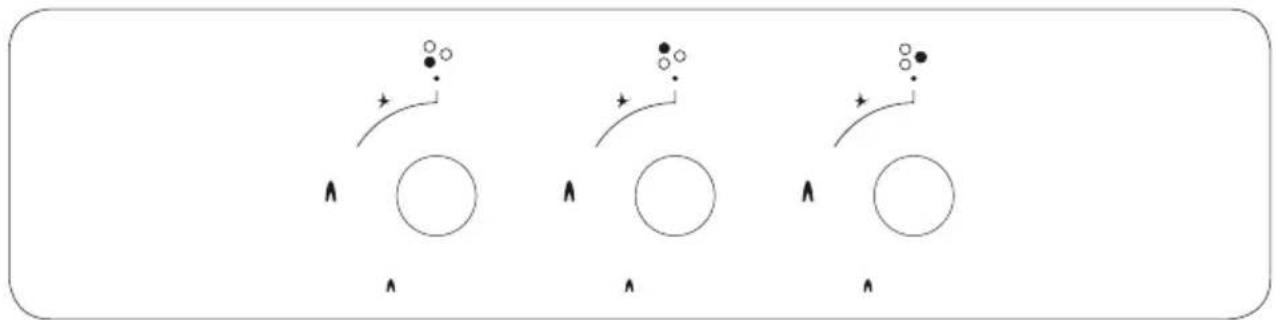

Panel - főzőfelület 45 cm

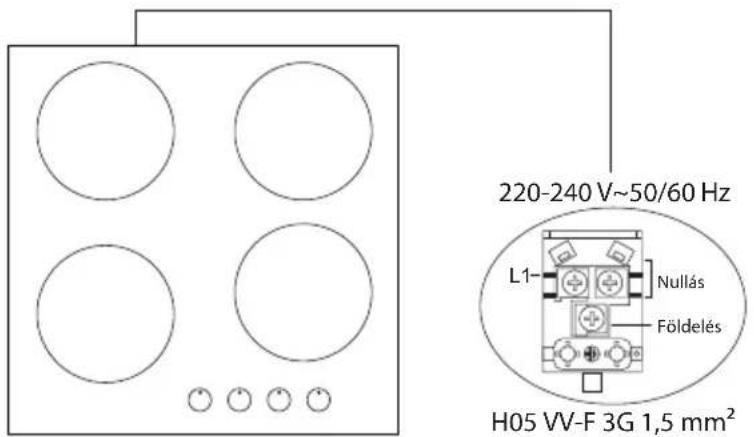

ELEKTROMOS BEKÖTÉSI RAJZ

Az elektromos bekötést egy megfelelő szakképzettséggel rendelkező személynek kell elvégeznie az alábbi ábra szerint.

Elektromos bekötés és biztonság

1. A készülék beállítása az adattáblán található.
2. A készülék nem csatlakozik egy égéstermék – elvezető rendszerhez. Elhelyezését és bekötését a bekötésre vonatkozó, érvényben lévő előírásoknak megfelelően kell elvégezni.
3. Gondosan ügyeljen a megfelelő szellőzés bebiztosítására.
4. A készülékhez egy, az elektromos teljesítménynek megfelelő biztosítékot kell csatlakoztatni. A csatlakoztatás elvégzését ajánlatos a felhatalmazott szerviz alkalmazottjára bízni.
5. A készülék 220-240 V 50/60 Hz elektromos hálózathoz van konfigurálva.
6. Amennyiben az elektromos hálózat értékei ettől eltérőek, azonnal forduljon segítségért a felhatalmazott szervizhez.
7. A készüléket egy megfelelően földelt elektromos aljzathoz kell csatlakoztatni. Ha a szerelés helyén nincs egy megfelelő elektromos aljzat, forduljon segítségért a felhatalmazott szervizhez. A gyártó nem vállalja a felelősséget egy földeléssel nem rendelkező elektromos aljzathoz való csatlakoztatás esetén fellépő károkért.
8. A csatlakozódugasz a lehető legközelebb kell, hogy legyen a földelt elektromos aljzathoz, hosszabbító kábel használata nélkül.
9. Ne hagyja, hogy a tápkábel érintkezzen a készülék forró részeivel. Arra is ügyeljen, hogy ne érintkezzen éles felületekkel és sarkakkal.
10. A fennálló veszélyek elkerülése végett a megrongált tápkábelt csak a gyártó, szerviz vagy más szakképzett személy cserélheti ki.
11. A helytelen elektromos csatlakoztatás következtében a készülék megrongálódhat. Az ilyen károkra nem vonatkozik a garancia. A készülék elektromos csatlakoztatását a felhatalmazott szerviz alkalmazottjának kell elvégeznie.
12. A működés folyamán a készülék egyes részei felforrósodnak. Ezek a felületek egy darabig forróak maradnak kikapcsolás után is. A gyerekeket egész idő alatt távol kell tartani a készüléktől, és vigyázni kell rájuk. Amikor villognak a jelzőfények, ne érjen a főzőlap felületéhez. A készülék kikapcsolása után a jelzőfények figyelmeztetnek a még forró felületekre (üvegkerámia modellek).

A gáz csatlakoztatása és biztonság

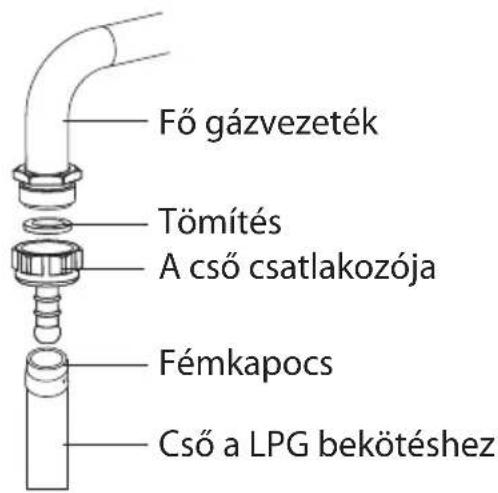

1. A LPG (gázpalack) bekötéséhez rögzítse a fémkapcsot az LPG – ből (gázpalack) kivezető csőre. A cső szélét rögzítse a készülék mögötti cső csatlakozójához, nyomja össze az előzőleg meleg vízben megmelegített csőszéleket. Ezután rögzítse a kapcsot a cső végéhez, és húzza be csavarhúzóval. A tömítést és a cső bekötéséhez szükséges csatlakozót az alsó ábra szemlélteti.

MEGJEGYZÉS: a LPG-hez (gázpalack) rögzített regulátornak 300 mmSS funkcióval kell rendelkeznie.

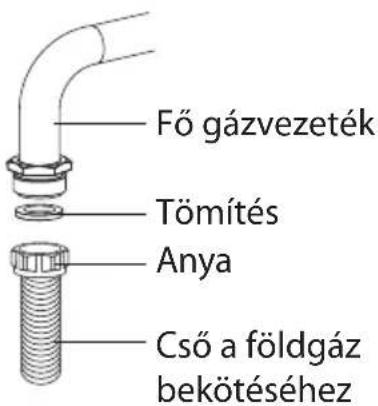

1. A földgáz bekötését egy felhatalmazott technikusnak kell elvégeznie. A földgáz bekötéséhez helyezzen tömítést a fölgáz bekötéséhez szolgáló cső szélén található anyába. Fordítsa meg az anyát a csatlakoztatásnál a gázvezetékhez. Végezetül ellenőrizze, nem szivárog-e a gáz.

A gázcső és a készülék elektromos csatlakoztatását nem szabad forró felületek közelében vezetni, például a készülék hátsó részében. A gázcsövet egy széles szögben kell csatlakoztatni, nehogy megtörjön. A gázvezetékhez csatlakoztatott készülék mozgása gázszivárgást eredményezhet.

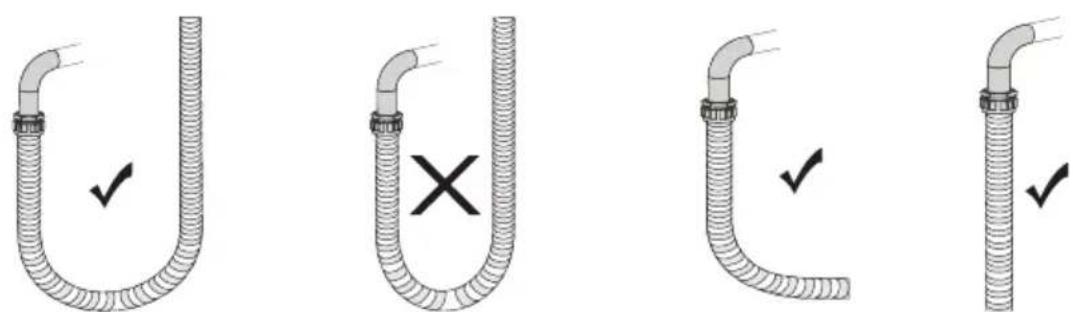

Helyes Nem helyes Helyes Helyes

1. A készüléket minél közelebb kell csatlakoztatni a gázszelephez úgy, hogy ne léphessen fel gázszivárgás. Biztonsági okokból maximum 125 cm és minimum 40 cm hosszúságú csövet kell használni.
2. A gázszivárgás ellenőrzése alatt soha ne használjon öngyújtót, gyufát, égő cigarettetát, vagy egyéb gyúlékony anyagot.
3. Szappanozza be a csatlakozást. Gázszivárgás esetén a szivárgás helyén hab képződik.
4. Ha a főzőlap szekrénybe, vagy kinyitható rekeszbe van beépítve, a főzőlap felett egy védőlapot kell beszerelni, minimum 15 mm nyílással.

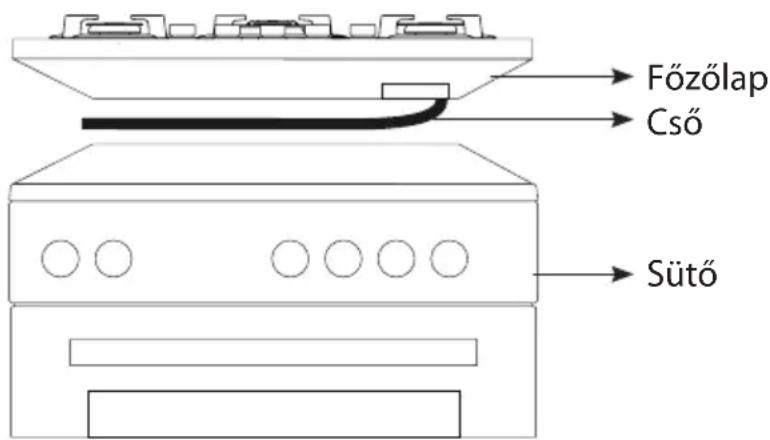

HA A FÓZÓZLAP ALATT BEÉPÍTETT SÜTŐ VAN

1. ábra

A gázvezetéket úgy kell bekötni, hogy ne érintkezzen az alsó részben levő sütővel, éles szélekkel és sarkakkal, és nem szabad megnyomni vagy deformálni a csövet. A bekötést a főzőlap jobb felén kell elvégezni, a csövet rögzítse kapoccsal.

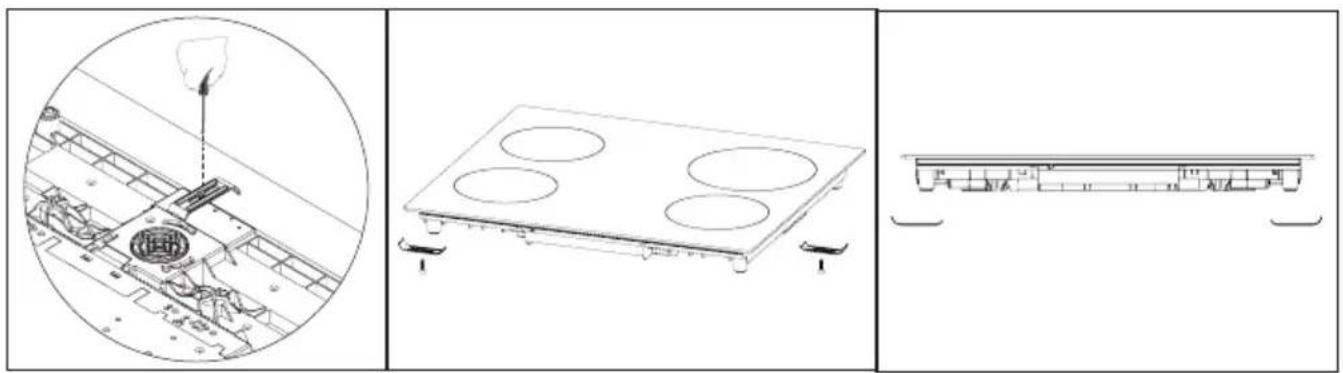

A FÓZÓLAP BEKÖTÉSE

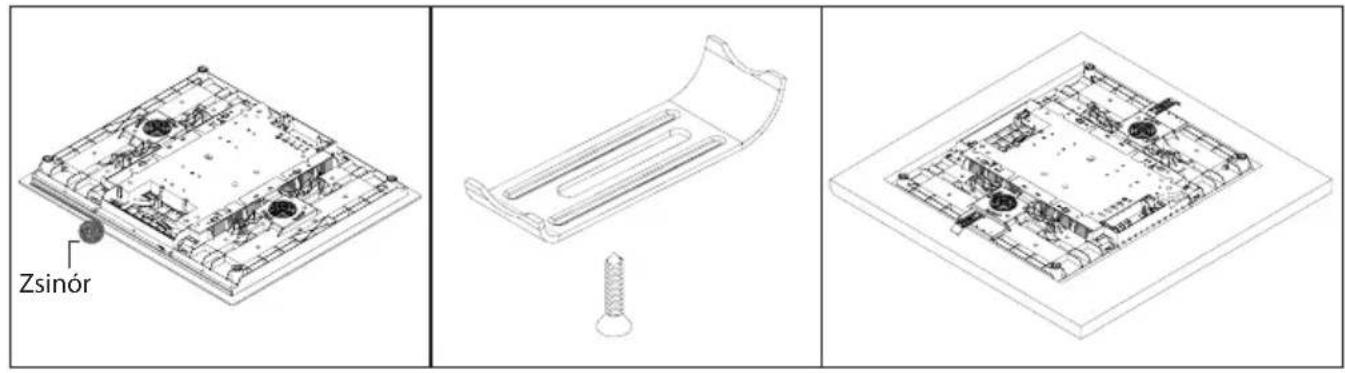

1. Vegye le a készülékről a gázégőket, az égők fedeleit és a rácsokat.
2. Fordítsa fejjel lefelé a főzőlapot, és fektesse egy sima felületre.
3. Hogy ne juthassanak idegen anyagok és folyadékok a főzőlap és a bemélyedés közé, kenje be a bemélyedés alsó részét a csomagolásban található krémmel. A sarkakban halmozza fel a krémet, és töltse ki az üregeket.
4. Fordítsa vissza a főzőlapot, és helyezze a bemélyedésbe.
5. Rögzítse a főzőlapot a bemélyedésben a mellékelt kapoccsal és csavarokkal.
   Az ábra a következő oldalon a főzőlap beszerelését ábrázolja.

1. ábra

2. Ha a készülék egy rekeszbe van beszerelve, és meg lehet érinteni a készülék alsó részét, akkor ezt a részt egy falappal kell elkülöníteni.

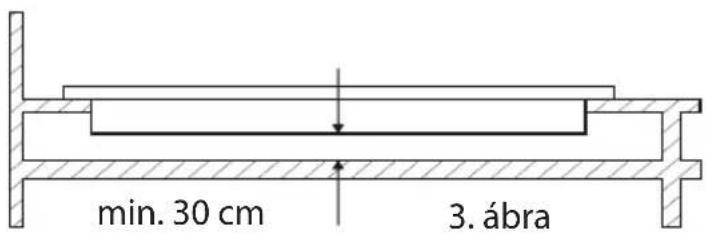

1. Egy szekrényre való szerelés esetén a fenti ábra szerint egy polcot kell felszerelni, amely elválasztja a szekrényt a főzőlaptól. Egy beépített sütőre való szerelés esetén erre nincs szükség.

2. Ha a főzőlap a bal – vagy jobboldali fal mellé van szerelve, a fal és a főzőlap közötti távolság legalább 50 mm kell, hogy legyen.

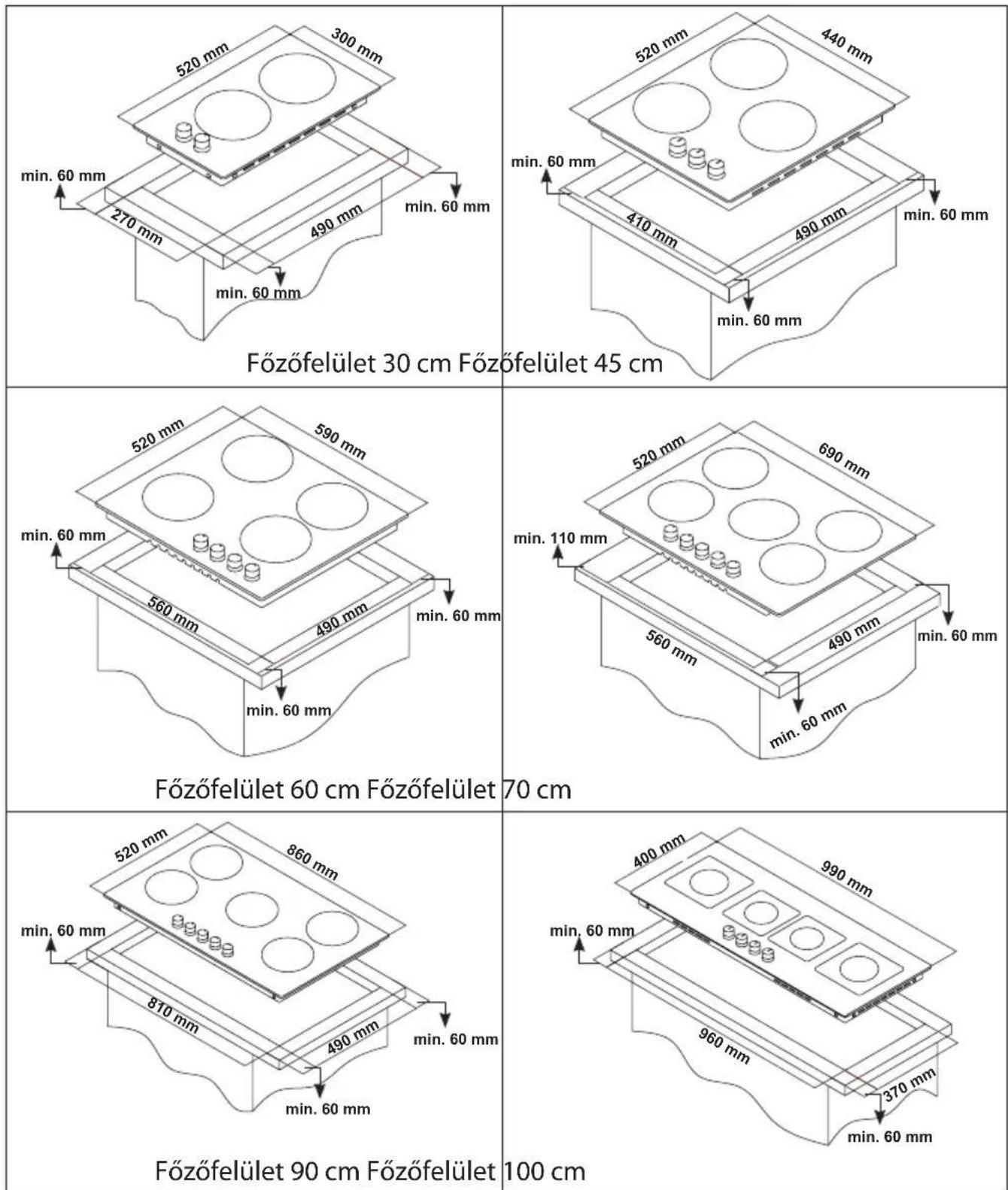

A KIVÁGÁS MÉRETE A SZEKRÉNYBEN ÉS A FÖZÖLAP BEÉPÍTÉSE

A beépítés és a hely kivágása előtt a szekrényben tanulmányozza át figyelmesen az alábbi ábrákat és méreteket.

A HELY KIVÁLASZTÁSA

A készüléket egy standard konyhabútorba való beépítéshez tervezték. A készülék és a konyhafalak, illetve a bútor között egy biztonságos távolságnak kell lennie.

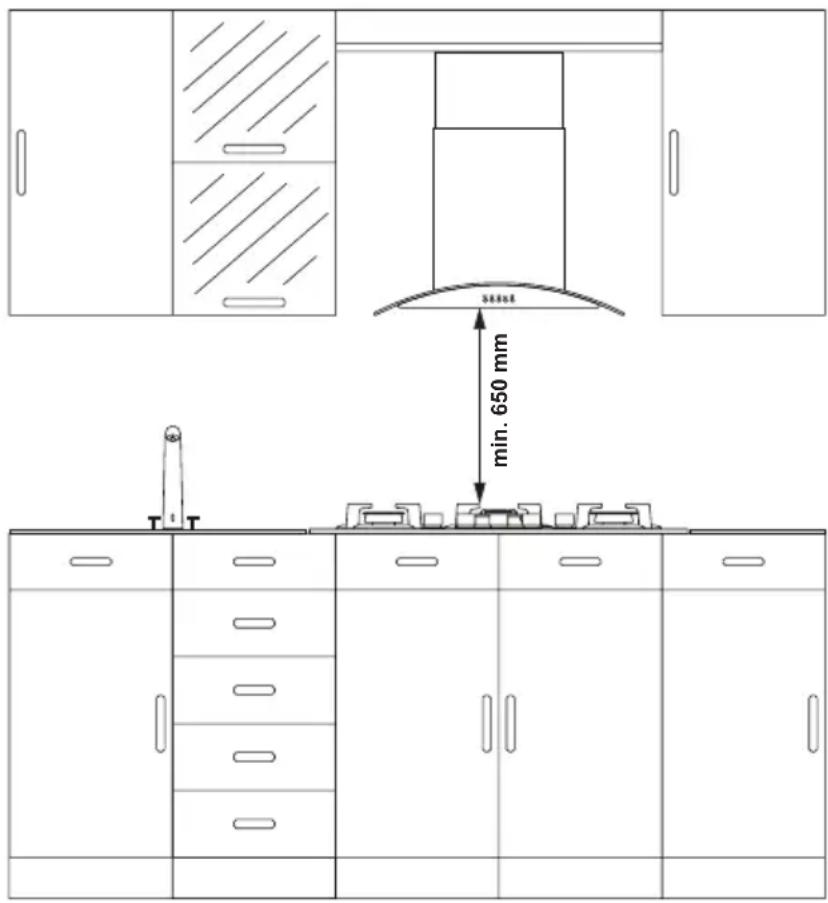

Ha a készülék felett gözelszívó berendezés lesz, tartsa be az elszívó készülék gyártójának utasításait a szerelés magasságára vonatkozóan (min. 65 cm)

A teret, ahova behelyezi majd a főzőlapot, a méretekre vonatkozó utasítások szerint kell kivágni.

A készülék bekötésénél be kell tartani az elektromos készülékekre vonatkozó érvényes helyi szabványokat.

A HELYISÉG SZELLŐZTETÉSE

Az égéshez szükséges levegőt a készülék a szoba levegőjéből szerzi, és az égési termékek közvetlenül a helyiségbe szabadulnak fel. A készülék biztonságos üzemeltetésének az alapfeltétele a megfelelő szellőzés. Ha a helyiségnek nincs ablaka, vagy nem lehet bebiztosítani a szellőzést, akkor gondoskodni kell egy kiegészítő szellőzésről. Egy kifelé nyíló ajtó esetén nem lesz szükség szellőzőnyílásokra.

A helyiség nagysága Szellőzőnyílás
Kisebb, mint 5 m^3 min. 100 cm^2
5 m^3 - 10 m^3 között min. 50 cm^2
Nagyobb, mint 10 m^3 Nem szükséges
Pincében vagy földszinten min. 65 cm^2

ÁTMENET FÖLDGÁZRÓL LGP -RE ÉS LPG-RÓL FÖLDGÁZRA

1. Kapcsolja ki a főzőlapba vezető gáz – és villanyvezetéket. Ha a főzőlap forró, várja meg, amíg kihült.

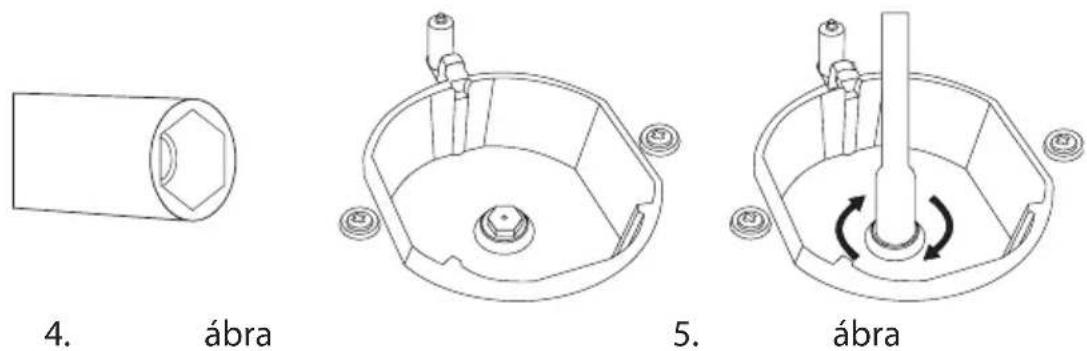

2. A fúvóka kicseréléséhez használja a 4. ábrán látható végű csavarhúzót.
3. Az 5. ábra szerint szerelje le a főzőlapról az égőfedelet és az égőt, és tegye láthatóvá a fúvókát.
4. Emelje ki a fúvókát annak elfordításával a 6. ábra szerint, és helyettesítse egy másikkal.

6.

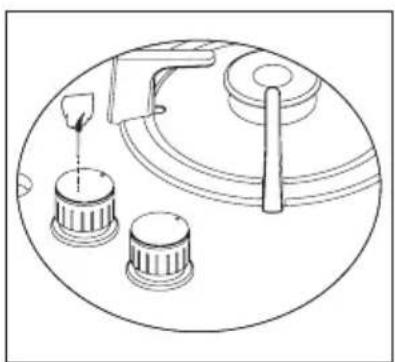

1. Most távolítsa el a főzőlap vezérlőelemeit. Végezze el a beállítást a gázszelep közepén levő csavar elfordításával egy kis csavarhúzó segítségével az alábbi ábra szerint. A csavar beállításához egy megfelelő nagyságú csavarhúzót kell használni. LPG esetén fordítsa el a csavart az óramutató járásának megfelelő irányban, földgáz esetén az óramutató járásával ellenkező irányban. Alacsony helyzetben a standard lánghossz 6-7 mm. Az utolsó ellenőrizésnél ellenőrizze, hogy a láng nyitott-e, vagy zárt. Az Ön készülékének a beállítása eltérő lehet a gázszelep típusától függően.

Ha kiforr az étel a gázégön, bekapcsol a biztonsági berendezés, és azonnal elzárja a gázt.

A FÓZÓLAP HASZNÁLATA

A gázfőzőlap használata

1. A főzőlap üzembe helyezése előtt ellenőrizze, hogy az égők megfelelő helyzetben vannak – e. Az égők helyes pozícióját az alábbi ábra szemlélteti.

1. A gázszelepek egy speciális záró mechanizmussal rendelkeznek. A főzőlap mezőjének beállításánál nyomja meg a gombot, és a szelep kinyitása vagy lezárása folyamán tartsa lenyomva.

Zárva

Teljesen kinyitva

Részben kinyitva

1. Az öngyulladós modelleknél a villamos energia végzi a gyújtást. Ezért a készülék üzembe helyezése előtt ellenőrizze, hogy a készülék rendelkezik-e elektromos csatlakoztatással. Ezeknél a modelleknél a gyújtás az alábbi módon történik.

A főzőlap szelepje zárva van.

Nyomja meg a gombot a főzőlap bekapcsolásához.

Amíg tartja a gombot, bekacsol a gyújtó, és elvégzi a gyújtást.

A lenyomva tartott gomb jobbra fordításával állítsa be a láng erősségét.

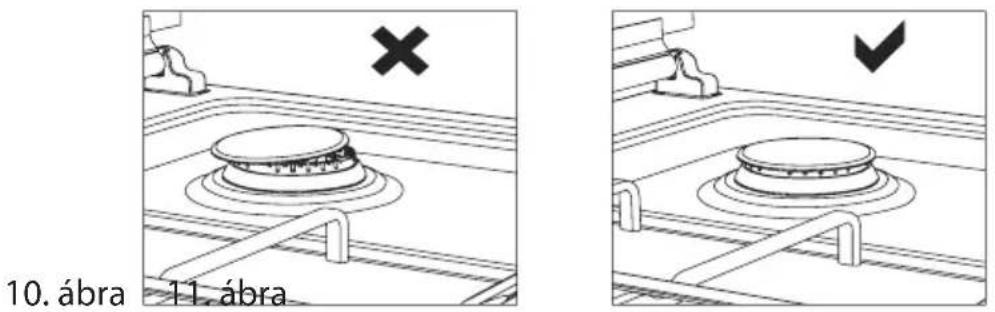

1. Ügyeljen arra, hogy valamennyi védőrács a főzőlapon legyen. Ellenkező esetben szétfolyhatnak a készülékre helyezett folyadékok.

2. A gázvezetékes modellek esetén, tartsa be a gyújtás fenn ismertetett szabályait, várjon 5-10 másodpercet és nyomja meg a gombot anélkül, hogy levenné róla a kezét. A biztonsági berendezés átáll erre a módra, és bebiztosítja a főzőlap működését. A készülékbe vezetett gáztól függően a gázszelep elzárja a főzőlapmezőbe áramló gázt, ha a láng valamilyen oknál fogva kialszik.

3. A főzőlaphoz tartozó kávéskanna használata esetén győződjön meg arról, hogy a kanna lábai pontosan illeszkednek a főzőlap rácsához, és hogy a mező közepén vannak. A készüléket csak alacsony fokozatú lángon használja.

4. Gázfőzőlapok használata esetén használjon egy, a főzőlap teljes felületét betakaró serpenyőt. Ezzel energiát lehet megtakarítani. Az alábbi táblázat ismerteti a gázégőkhöz használható edények átmérőjét.

AZ EDÉNYEK ÁTMÉRŐJE

ÜVEG FÖZÖMEZÖK
	Domino	45 cm.Főző	60 cm.Manuális vezérlés	60 cm.Vezérlés elöl	70 cm.Vezérlés elöl	90 cm.Vezérlés elöl
Segédégő 12-18 cm	12-18 cm 12-1	8 cm 12-18 cm	12-18 cm 12-18 cm
Középső égő --- 18-20 cm	18-20 cm 18-20 cm	18-20 cm 18-20 cm	18-20 cm 18-22 cm
Nagy égő 18-24 cm	22-24 cm 22-24 cm	22-24 cm 22-24 cm	22-24 cm 22-26 cm
WOK égő 24-26 cm	--- 24-26 cm 24-26 cm	24-26 cm 24-26 cm	26-30 cm

FÉM FÖZÖMEZÖK
	Domino	45 cm.Főző	60 cm.Manuális vezérlés	60 cm.Vezérlés elöl	70 cm.Vezérlés elöl	90 cm.Vezérlés elöl
Segédégő 12-18 cm	12-18 cm 12-1	8 cm 12-18 cm	12-18 cm 12-18 cm
Középső égő --- 18-20 cm	18-20 cm 18-20 cm	18-20 cm 18-20 cm	18-22 cm
Nagy égő 18-22 cm	22-24 cm 22-26 cm	22-24 cm 22-26 cm	22-26 cm 26-32 cm
WOK égő 24-26 cm	24-26 cm 24-26 cm	24-26 cm 24-26 cm	24-26 cm 26-32 cm

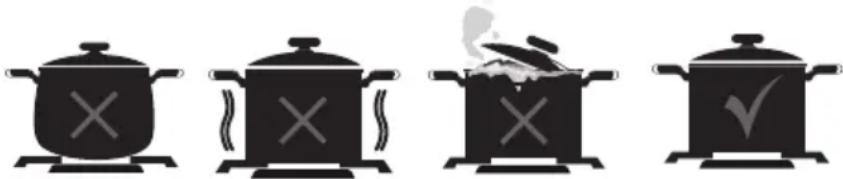

Nem helyes Nem helyes Nem helyes Helyes Az edények minimális átmérője 120 mm.

WOK ÉGŐ

A dupla égős rendszernek köszönhetően bebiztosítja a hő egyenletes elosztását az edény alsó részében. Ez optimális rövid ideig tartó, nagy hömérsékleten való főzés esetén.

Ha a Wok égön hagyományos edényt szeretne használni, el kell távolítani a főzőlapról a wok rácsot.

A FÓZÓMEZÓK HASZNÁLATA

Az elektromos főzőmezőket a vezérlőpanel szabályozógombjaival lehet vezérelni, és a kívánt szintre beállítani. A főzőmezők teljesítményszintjeit az alábbi táblázat szemlélteti.

Tisztítás vagy ápolás előtt először áramtalanítsa a készüléket, és zárja el a gázvezetéket. Ha a főzőlap forró, várja meg, amíg kihült.

1. A főzőlap hosszú élettartama és hatékonysága érdekében a készüléket rendszeresen kell tisztítani és ápolni.

2. Ne tisztítsa éles tárgyakkal, például drótkefével vagy késsel a főzőlapot. Ne használjon csiszoló, durva, savas anyagokat vagy tisztítószereket.

3. Tisztítsa meg a lapot egy benedvesített ronggyal, majd gondosan törölje szárazra egy puha száraz ronggyal.

4. Az üvegfelület tisztításához használjon speciális, üveghez való tisztítószert. a megkarcolt üvegfelület könnyen megrepedhet, ezért ne használjon csiszolószereket vagy éles kaparókat az üvegfelületek tisztításához.

5. Ne használjon göztisztítót a főzőlap tisztításához.

6. A főzőlap csatornáit és fedeleit tisztítsa meg vízzel, a gázkimeneteket pedig kefével.

7. Soha ne használjon gyúlékony anyagokat, mint hígítót, savakat vagy benzint a tisztításhoz.

8. A főzőlap műanyag és alumínium részeit nem szabad mosogatógépben tisztítni.

9. A tisztításhoz öntsön közvetlenül a főzőlapra borecetet, citromot, coca colát és más, savat és lúgos anyagokat tartalmazó szereket.

10. A főzőlap szabályozógombjai idővel megkeményednek, vagy nehezen fordíthatókká válnak. Ilyen esetben ki kell majd cserélni a gombokat. A műveletet csak a felhatalmazott szerviz – technikus végezheti el.

PROBLÉMÁK ÉS HIBAELHÁRÍTÁS

Az alábbi pontok áttanulmányozása lehetővé teszi sok probléma megoldását a szerviz kihívása nélkül is.

Ha nem működik a főzőlap:

• Ellenőrizze, csatlakoztatva van-e a tápkábel.
• Ellenőrizze, van-e áramszolgáltatás.
• Ellenőrizze a biztosítékokat.
• Ellenőrizze, nincs-e megsérülve a tápkábel.
• Ellenőrizze, nyitva van-e a fő gázszelep.
• Ellenőrizze, nincs-e megtörve vagy megcsavarva a gázvezeték.
• Ellenőrizze a gázvezeték csatlakoztatását a készülékhez.
• Ellenőrizze, hogy a gázszelep típusa megfelel-e a készülékhez. (Ápolja rendszeresen.)

Ha nem működik az indító berendezés:

• Ellenőrizze, csatlakoztatva van-e a tápkábel.
• Alaposan tisztítsa meg a széleket és a gyújtó részeket a gázégőn a szennyeződések gondos eltávolításához. Ellenőrizze, nyitva vannak-e gázkimenetek, és azok tisztaságát.

A GÁZ FÓZÓMEZÓK BEÁLLÍTÁSA A GÁZ TÍPUSA SZERINT

Az Ön készülékéhez illő gáz típusa (LPG vagy földgáz), a készülék hátapján található adatlapon van feltüntetve, a műszaki funkciókkal együtt. Ha a gáz beállítása a készülékben nem egyezik a hálózati gáz beállításával, a beállítást egy szakembernek kell elvégeznie. Az alábbi táblázat ismerteti a fúvóka, gázáramlás és a készülék teljesítményének az értékeit a gáz típusa szerint.

SZELEP, ENERGIAFOGYASZTÁS ÉS TELJESÍTMÉNY TÁBLÁZAT
AZ ÉGŐ SZELEPÉNEK ÉRTÉKEI A GÁZ FAJTÁJA ALAPJÁN	G20,20 mbarG25,25 mbar			G20,25 mbar G20,13 mbar
	Földgáz Földgáz Földgáz
Wok égő(3,5)	Szelep 1,40 mm 1,28 mm 1,60 mm
	Fogyasztás 0,333 m^3 /h 0,333 m^3 /h 0,333 m^3 /h
	Teljesítm. 3,50 kW 3,50 kW 3,50 kW
Wok égő(2,5)	Szelep 1,15 mm 1,06 mm 1,35 mm
	Fogyasztás 0,243 m^3 /h 0,243 m^3 /h 0,243 m^3 /h
	Teljesítm. 2,50 kW 2,50 kW 2,50 kW
Nagyégő	Szelep 1,15 mm 1,10 mm 1,45 mm
	Fogyasztás 0,276 m^3 /h 0,276 m^3 /h 0,276 m^3 /h
	Teljesítm. 2,90 kW 2,90 kW 2,90 kW
Közepeségő	Szelep 0,97 mm 0,92 mm 1,10 mm
	Fogyasztás 0,162 m^3 /h 0,162 m^3 /h 0,162 m^3 /h
	Teljesítm. 1,70 kW 1,70 kW 1,70 kW
Kiségő	Szelep 0,72 mm 0,70 mm 0,85 mm
	Fogyasztás 0,96 m3/h			0,96	m^3 /h	0,96	m^3 /h
	Teljesítm. 0,95 kW 0,95 kW 0,95 kW

SZELEP, ENERGIAFOGYASZTÁS ÉS TELJESÍTMÉNY TÁBLÁZAT
AZ ÉGŐ SZELEPÉNEK ÉRTÉKEI A GÁZ FAJTÁJA ALAPJÁN	G30,28-30 mbarG31,37 mbar			G30,50 mbar G30,37 mbar
	LPG			LPG		LPG
Wok égő(3,5)	Szelep	0,96	mm	0,76	mm	0,96	mm
	Fogyasztás	254 g/h 254 g/h	254 g/h
	Teljesítm.	3,50	kW	3,50	kW	3,50	kW
Wok égő(2,5)	Szelep	0,82	mm	0,73	mm	0,78	mm
	Fogyasztás	182	g/h	182	g/h	182	g/h
	Teljesítm.	2,50	kW	2,50	kW	2,50	kW
Nagyégő	Szelep	0,85	mm	0,75	mm	0,85	mm
	Fogyasztás	211	g/h	211	g/h	211	g/h
	Teljesítm.	2,90	kW	2,90	kW	2,90	kW
Közepeségő	Szelep	0,65	mm	0,60	mm	0,65	mm
	Fogyasztás	124	g/h	124	g/h	124	g/h
	Teljesítm.	1,70	kW	1,70	kW	1,70	kW
Kiségő	Szelep	0,50	mm	0,43	mm	0,50	mm
	Fogyasztás	69	g/h	69	g/h	69	g/h
	Teljesítm.	0,95	kW	0,95	kW	0,95	kW

EKOLOGIKUS SELEJTEZÉS

1. A csomagolóanyagot a szabályoknak megfelelően kell selejtezni.
2. A készülék jelölése megfelel az elektromos és az elektronikus berendezések hulladék - elhelyezéséről szóló 2012/19/EK európai irányelvnek (elektromos és elektronikus hulladék- WEEE). Az irányelv meghatározza a használt készülékek gyűjtését és selejtezését az összes EU államban.

TUDNIVALÓK A CSOMAGOLÁSRÓL

A csomagolóanyagok a környezetvédelemre vonatkozó nemzeti előírások értelmében újrahasznosítható anyagokból készültek. Ne selejtezze a csomagolóanyagokat a háztartási hulladékkal együtt. Vigye a helyi hivatal által jóváhagyott gyűjtőhelyre.

Információk a használt elektromos készülékek likvidálásáról (magánháztartások)

Ez az ikon a készüléken vagy a mellékelt iratokon arra figyelmeztet, hogy az elektrikus és elektronikus készülékek nem likvidálhatók a háztartási hulladékkal együtt.

A helyes feldolgozás, újítás és recikláció érdekében kérjük, szállítsa az ilyen készüléket egy megfelelő gyűjtőhelyre, ahol ingyen leadható. Néhány országban ezek a készülékek az eladónál is leadhatók, amennyiben egy új, hasonló terméket vásárol ott. A termékek helyes likvidálása értékes nyersanyagokat spórolhat meg, és megelőzheti az emberi egészségre és a környezetre való negatív kihatásokat, amelyek a hulladék helytelen likvidálása esetében következhetnek be. A helyi hivatal részletes információkkal szolgálhat a legközelebbi gyűjtőhelyet illetően.

A helytelen likvidálás az érvényes szabályok értelmében büntetendő.

Jogi személyek az EU keretén belül

Amennyiben használt elektrikus és elektromos készülékeket szeretne likvidálni, forduljon részletes információkért a helyi eladóhoz vagy közvetítőhöz.

Információk a likvidálásról az EU tagállamokon kívül

Ez az ikon csak az Európai Unióban érvényes. Amennyiben likvidálni szeretné ezt a készüléket, forduljon a helyi hivatalhoz vagy az eladóhoz, és kérjen töle információkat a termék helyes likvidálásáról.
