| Típus | Akkumulátoros fúró/csavarbehajtó |
| Márka | Black & Decker |
| Modell | EPC14CAB |
| Feszültség | 14,4 V DC |
| Akkumulátor típusa | NiCd vagy NiMH |
| Akkumulátor kapacitása | 1,0 Ah (NiCd) vagy 1,5 Ah (NiMH) |
| Tokmány kapacitás | 10 mm (kulcs nélküli) |
| Üresjárati fordulatszám | 0 - 750 min⁻¹ |
| Maximális nyomaték | 12,1 Nm |
| Maximális fúrási kapacitás (acél) | 10 mm |
| Maximális fúrási kapacitás (fa) | 25 mm |
| Súly | Kb. 0,68 kg (1,0 Ah NiCd akkumulátorral) |
| Hangnyomásszint | 73 dB(A) (K=3 dB(A)) |
| Rezgésszint (fúrás) | < 2,5 m/s² (K=1,5 m/s²) |
| Töltő bemeneti feszültsége | 230-240 V AC |
| Töltő kimeneti feszültsége | 14,5 - 15,3 V DC |
| Töltési idő | 8 - 10 óra (standard) |
| Változtatható sebesség | Igen (kapcsoló) |
| Előre/Hátra | Tolókapcsoló |
| Nyomaték beállítás | 21 állású gyűrű |
| Biztonsági jellemzők | Dupla szigetelésű töltő; zárkapcsoló |
| Rendeltetésszerű használat | Csavarbehajtás és fúrás fában, fémben és műanyagban (csak háztartási használatra) |
Gyakran ismételt kérdések - EPC14CAB BLACK & DECKER
Felhasználói kérdések a következőről EPC14CAB BLACK & DECKER
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét EPC14CAB - BLACK & DECKER és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. EPC14CAB márka BLACK & DECKER.
HASZNÁLATI ÚTMUTATÓ EPC14CAB BLACK & DECKER
Magyar (Fordítás az eredeti kezelési utasítás alapjan készült) 5
English
(Original
instructions)
14
MAGYAR
Rendeltetésszerű használat
Szivböl gratulálunk új Black & Decker Fúró/csavaro- zó gépéhez. Ezt a készüléket csavarozási feladatok elvégzésére valamint fa, fém és műanyagok fúrásá- ra terveztük. Ez a készülék iparszerű felhasználásra nem alkalmas.
Biztonságtechnikai előírások
Általános biztonságtechnikai előírá- sok
Figyelem! Figyelmesen olvassa el a kezelési útmutatót a gép üzembe helyezése előtt. Elektromos szerszám használatakor mindig tartsa be az alábbi alapvető biztonsági rendszabályokat, elkerülheti a tűzveszély, az elektromos áramütés, a személyi sérülések és az anyag károsodásának lehetőségét.
Kérjük, gondosan őrizze meg a kezelési útmutatót, hogy a későbbiekben is bármikor utánanézhessen a géppel kapcsolatos összes informaciónak. Mielőtt bármilyen beállítást változtat a gépen, vagy karbantartási munkába kezd, mindig csatlakoztassa le a készüléket a hálózati áramforrásról.
1. Munkaterület
a. Tartsa rendben és világítsa meg munkahelyét. A zsúfolt, rendetlen munkaterület növeli a balesetveszélyt. Gondoskodjon a munkaterült megfelelő megvilágításáról.
b. Ne használja a készüléket robbanás és tűzveszélyes helyeken, például gyúlékony folyadékok és gázok közelében. Elektromos kéziszerszámok használatakor szikra keletkezhet, mely begyújthatja a port vagy gázt.
c. Tartsa távol a gyerekeket. Gondoskodjon arról, hogy gyereket, más személyek vagy állatok ne közelíthessék meg a munkaterületet, ne érinthessék meg a készüléket és a hálózati kábelt, továbbá elvonhatják fi gyelemét a készülék irányításáról.
2. Elektromos biztonság
a. A készülék csatlakozódugójának illeszkednie kell a dugaszoló aljzathoz. Soha ne változtasson a csatlakozódugón. ne használjon semmilyen adaptert földelt készülékekkel. Az eredeti csatlakozódugó és a megfelelő dugaszoló aljzat használatával jelentősen csökkenthető az elektromos áramütés kockázata.
b. Kerülje az érintkezést fémes részekkel (például csövek, radiátorok, tűzhelyek és hűtőszekrények). Viseljen gumitalpú cipőt. Extrém munkakörülmények között (pl.: magas páratartalom, fémpor keletkezése esetén) az elektromos biztonság növelhető egy leválasztó transzformátor vagy hibaáram-védelmi kapcsoló előkapcsolásán keresztül.
c. Legyen fi gyelemmel a környezeti behatásokra. Ne hagyja szabadban a gépet, óvja az esőtől. Ne használja nyirkos, nedves kömyezetben.
d. Bánjon gondosan a kábellel. Soha ne a kábelnél fogva vigye a gépet, és kérjük, ne a kábelnél fogva húzza ki a csatlakozódugót a konnektorból. Tartsa távol a kábelt éles szélektől, védje olajtól és hőtől. Minden használat előtt ellenőrizze a kábel állapotát, és ne indítsa be a gépet, ha a kábel sérült. Sérült vagy összetekeredett hálózati kábel használata jelentősen növelheti az elektromos áramütés kockázatát.
e. A szabadban kizárólag csak az arra jóváhagyott és jelöléssel ellátott hosszabbító kábelt szabad használni. Használat előtt ellenőrizze a hosszabbító kábelt és cserélje le, ha sérült. Teljesítmény csökkenés nélkül max. 30m hosszú, kéteres Black & Decker hosszabbító kábelt használhat.
f. Ha elkerülhetetlen a készülék nedves környezetben való használata, használjon egy leválasztó transzformátort vagy hibaáram-védelmi kapcsolót. Extrém munkakörülmények között (pl.: magas páratartalom, fémpor keletkezése esetén) az elektromos biztonság növelhető egy leválasztó transzformátor vagy hibaáram-védelmi kapcsoló előkapcsolásán keresztül
3. Személy védelem
a. Figyeljen munkájára. Figyeljen mindig arra, amit tesz. Használja az összes érzékszervét. Ne használja a készüléket, ha fáradt, vagy ha hallucinogén anyag, alkohol vagy gyógyszeres befolyásoltság alatt áll. Elektromos kéziszerszám használatakor pillanatnyi figyelmetlenség is súlyos baleset előidézője lehet.
b. Viseljen védőfelszerelést. Mindig viseljen védőszemüveget. Használjon arc vagy pormaszkot, ha az elvégzendő munka nagy porral, vagy lepattanó részekkel járhat. Ügyeljen a hallásvédelemre is.
c. Ne hagyja felügyelet nélkül bekapcsolva a gépet. Győződjön meg róla, hogy az üzemi kapcsoló kikapcsolt állapotban van, mielött az áramforrásra csatlakoztatja. Ne szállítsa
MAGYAR
a feszültség alatt lévő gépet ujjával az üzemi kapcsolón, mivel ez súlyos baleset előidézője lehet.
d. Ne hagyjon szerelőkulcsot a gépben. A munka megkezdése előtt mindig ellenőrizze, hogy a szerelőszerszámot (kulcsot) eltávolította-e a készülékből.
e. Álljon biztonságosan. Kerülje a rendellenes testtartást, és egyensúlyát soha ne veszítse el munkavégzés közben. Így jobban irányíthatja a készüléket, még váratlan helyzetekben is.
f. Viseljen megfelelő munkaruházatot. Szabadban viseljen gumikesztyűt és csúszásmentes lábbelit. Ne hordjon ékszert vagy laza ruházatot munkavégzés közben. Tartsa távol hosszú haját, ruházatát és munkakesztyűjét a mozgó részektől. A laza ruházat, ékszerek vagy hosszú haj beakadhatnak a mozgó részekbe. Hosszú haj esetében használjon sapkát, hogy ne zavarja a munkában.
g. Ha a készüléken megtalálható a porelszívási lehetőség, vagy a porzsák, úgy ügyeljen arra, hogy megfelelően csatlakoztassa és használja ezeket munka közben. Porelszívó berendezés használatával nagymértékben csökkenthetőek a por okozta veszélyek.
- Az elektromos kéziszerszám használata és ápolása
a. Mindig a megfelelő szerszámot használja. Ne eröltesse a kéziszerszámot. A készülék rendeltetésszerű használatáról korábban már említést tettünk. Ne eröltesse túl a kisebb teljesítményű készülékeket, vagy tartozékokat, nagyobb teljesítményt igénylő munkánál. A termékkel jobban és biztonságosabban elvégezheti a munkát, hogy ha a teljesítmény kategóriájának megfelelően használja.
Figyelem! Az Ön biztonsága érdekében csak olyan tartozékot, illetve kiegészítő berendezést használjon, melyet a kezelési utasítás ajánl.
b. Ne használja a gépet, ha a kapcsoló nem működőképes. Bármely kéziszerszám használata, amely nem irányítható megfelelően az üzemi kapcsolóval, nagyon veszélyes, ezért azonnal meg kell javíttatni a kapcsolót, ha sérült nem működőképes.
c. Áramtalanítsa a készüléketMindig áramtalanítsa a készüléket, ha nem használja azt; mielőtt változtatna a gép bármely beállításán; tartozékot vagy feltétet cserél; valamint a termék átvizsgálása előtt.
d. Ügyeljen a készülék megfelelő tárolására. Ha nem használja a készüléket, tartsa száraz, gyermekek elől gondosan elzárt helyen. Az
elektromos kéziszerszámok használata veszélyes lehet nem képzett felhasználó esetén.
e. Ellenőrizze a készülék állapotát. Használat előtt mindig ellenőrizze a készüléket és a há- lózati kábelt. Vizsgálja meg, hogy a mozgó részek megfelelően működnek, nincsenek akadályoztatva. Ellenőrizze a részegysé- geket, olajozásukat, esetleg előforduló töréseit, a kézvédő vagy a kapcsoló sérü- léseit és minden olyan rendellenességet, ami befolyásolhatja a készülék használatát. Bizonyosodjon meg róla, hogy a készülék megfelelően működik, és a kategóriájával egyenértékű teljesítményt biztosít. Ne használja a gépet, ha valamelyik alkatrésze sérült. A sérült vagy hibás alkatrészek javítását vagy cseréjét csak a kijelölt szakszervizek végezhetik. Soha ne kisérelje meg a javítást Önállóan, a sérült részeket és védőberendezéseket előírás szerint kell javíttatni vagy cseréltetni.
f. A vágóéleket tartsa élesen és tisztán a jobb és biztonságosabb munkavégzés érdekében. Kövesse a karbantartásra és tartozékcsérére vonatkozó előírásokat. Tartsa a fogantyúkat és kapcsolókat szárazon, tisztán és olajtól, zsírtól mentesen.
g. Rögzítse a munkadarabot. Használjon satut vagy más leszorító eszközt a munkadarab rögzítésére. Így biztonságossá válik a munkavégzés, és mindkét keze szabadon marad a gép irányítására.
- Akkumulátoros készülék használata és ápolása
a. Kizárólag csak műszaki adatokban megadott töltőkészüléket használja az akkumulátor töltésére. Más töltő használata személyi és dologi kárt és tűzveszélyt okozhat.
b. Kizárólag csak a műszaki adatokban megadott akkumulátort csatlakoztasson a készülékre. Más akkumulátor használata személyi és dologi kárt okozhat.
c. Ügyeljen az akkumulátort a megfelelő tárolásra. Rövidzárlat okozásának veszélye miatt kerülje, hogy fèmes tárgyak az akku: vagylusaival érintkezzenek. A tüzveszély mellett az akku is károsodhat. (pl.: ha az akkumulátort a szerszámos kofferben tárolja, az abban lévő szerszámokkal érintkezhet).
d. Szélsőséges körülmények között való használatnál előfordulhat, hogy akkufolyadék szivárog ki az akkuból. Kerülje az érintkezést az akkufolyadékkal. Ha mégis érintkezésbe kerül vele, öblítse le bő vízzel. Ha szemébe
kerül, forduljon azonnal orvoshoz. Az akku- folyadék bőrirritációt és megégést okozhat.
6. Javítás
a. Ez a kéziszerszám megfelel a vonatkozó biztonsági előírásoknak. Javítást csak szakszerviz végezhet, és csak eredeti gyári alkatrészeket szabad felhasználni. A szakszerűtlen javítás súlyos baleset előidézője lehet.
Kiegészítő biztonságtechnikai előírá- sok kéziszerszámokhoz
Figyelem! Kiegészítő biztonságtechnikai előírások fúrókhoz és csavarozókhoz.
♦ Viseljen hallásvédőt. A magas zajszint halláskárosodáshoz vezethet.
♦ Mindig használja a készülékkel szállított pótfogantyúkat. A készülék feletti irányítás elvesztése, súlyos baleset előidézője lehet.
A készüléket csak a szigetelt markolati felületen tartsa, ha olyan munkát végez, ahol a befogott tartozék rejtett vezetékkel vagy saját hálózati kábelével érintkezhet.
Élő vezetékkel való találkozás a készülék részeit is élővé, vezetővé teszi, és így elektromos áramütés veszélyét jelenti a felhasználó számára.
♦ Használjon leszorító eszközt vagy satut a munkadarab biztosításához, illetve meg-támasztásához. Az irányítás elvesztéséhez vezethet, és személyi sérülést oko: a munkadarabot a kezében tartja, vagy testéhez támasztja.
Mielött fúrási munkálatba kezdene falaz padlózatba, vagy tetőzetbe, mindig ellenőrizze a vezetékek és csövek elhelyezkedését.
♦ Soha ne érintse meg a fúrószár hegyét azonnal a munka befejezése után, mivel ez forró lehet.
A készülék használatát fiataloknak, illetve képzetlen felhasználók részére csak felügyelet mellett engedélyezze. Gyermekek esetén különösen kiemelt felügyelet szükséges, hogy ne játszanak a készülékkel.
A készülék rendeltetésszerű használatát már korábban leírtuk. Ne eröltesse túl a kisebb teljesítményű készülékeket, vagy tartozékokat, nagyobb teljesítményt igénylő munkánál. A termékkel jobban és biztonságosabban elvégezheti a munkát, hogy ha a teljesítmény kategóriájának megfelelően használja. Ne eröltesse a szerszámot. Az Ön biztonsága érdekében csak olyan tartozékot, illetve kiegészítő berendezést használjon, melyet a kezelési utasítás ajánl.
Kiegészítő biztonságtechnikai előírások akkumulátorokhoz és töltőkészülékekhez
Akkumulátorok
♦ Ne kísérletezzen az akkumulátor felnyitásával.
♦ Ne hagyja szabadban az akkumulátort, óvja az esőtől. Ne használja nyirkos, nedves környezetben.
♦ Ne hagyja az akkumulátort hönek kitéve.
♦ Olyan helyen tárolja az akkut, ahol a hőmérséklet nem haladja meg a 40°C-ot.
♦ Az akkut csak 10-40°C közötti környezeti hö-
mérsékleten töltse.
♦ Kizárólag a mellékelt töltőkészülékkel töltse az akkumulátort.
♦ A tönkrement akkuról gondoskodjon a "Környezetvédelem" fejezetben leírtak szerint.
Ne kísérletezzen sérült akkumulátor töltésével!
Töltőkészülék
Kizárólag csak a készülékkel szállított Black & Decker töltőkészülékét használja a mellékelt akkumulátor töltésére. Más akkumulátorok töltése személyi és dologi kárt okozhat.
♦ Ne kísérletezzen nem tölthető akkumulátorok töltésével.
♦ A sérült hálózati kábelt azonnal cserélje ki.
♦ Ne tegye ki a töltőkészüléket nedvességnek.
♦ Ne nyissa ki a töltő burkolatát.
♦ Ne érintse meg ujjaival vagy más tárggyal a töltő at, érintkezőit, ne tesztelje mérömüszerrel.
A készülék használata csak belső térben megengedett!
Olvassa el a kezelési utasítást használat előtt.
A töltő automatikusan lekapcsol, ha a környezeti hőmérséklet túl magas. Ez csak egyszer következhet be a töltő hasznos élettartamában, mert így üzemképtelen lesz. Csatlakoztassa le a hálózati áramforrásról, és vigye a legközelebbi szervizállomásra.
Vibráció
A megállapított vibráció emisszió érték a standard teszt metódus szerint EN60745 szabvány szerint van mérve, és egy másik készülékkel való összehasonlításra szolgál. A megállapított vibráció emisszió érték, szintén használható a kitettség előzetes megbecsülésére.
MAGYAR
Figyelem! A vibráció emisszió érték a készülék használatakor eltérhet a megállapított értéktől a készülék használatának módjától függően. A vibráció érték az itt megállapított szint fölé emelkedhet.
A keletkező vibrációs mérték meghatározása: a 2002/44/EC szabvány szerint adott a biztonságos érték, azonban azok védelmében, akik rendszeresen használják a készüléket, egy becsült érték fi gyelembe vétele szükséges, mely számításba veszi a kitettség időintervallumát, a munkaterület karakterisztikáját, a készülék használati módját, beleértve részegységek müködési ciklusát, mint pl. a készülék be- és kikapcsolása a kapcsolóra gyakorolt hatása.
Figyelmeztető szimbólumok a készüléken
Figyelem! Sérülésveszély csökkentéséhez, fi gyelmesen olvassa el a kezelési útmutatót a készülék üzembe helyezése előtt.
Elektromos biztonság
Az Ön töltőkészüléke kettősszigetelésű, ezért a földelés nem szükséges. Mindig ellenőrizze, hogy a hálózati feszültség megfelel-e a töltő adattábláján feltüntetettnek! Soha ne próbálja a töltőegységet helyettesíteni egy normál hálózati csatlakozóval.
♦ Ha a hálózati kábel sérült, azonnal cseréltesse le egy Black & Decker szakszervizben.
Leírás
A készülék a következő jellemzókkel rendelkezhet:
- Fordulatszám-szabályozós vagy kétsebességes üzemi kapcsoló
- Forgásirányváltó kapcsoló
- Üzemmód választó / nyomaték beállító gyűrű
- Tokmány
- Akkumulátor
- Akkumulátor kioldógomb
C és D ábra
- Töltőkészülék
- Töltőállomás (csak két akkumulátorral szállított, „CAB” kiterjesztésű típusoknál)
- Töltőkészülék csatlakozó
- Töltőkészülék csatlakozódugója
Összeszerelés
Figyelem! Összeszerelés előtt távolítsa el az ak- kumulátort a készülékből.

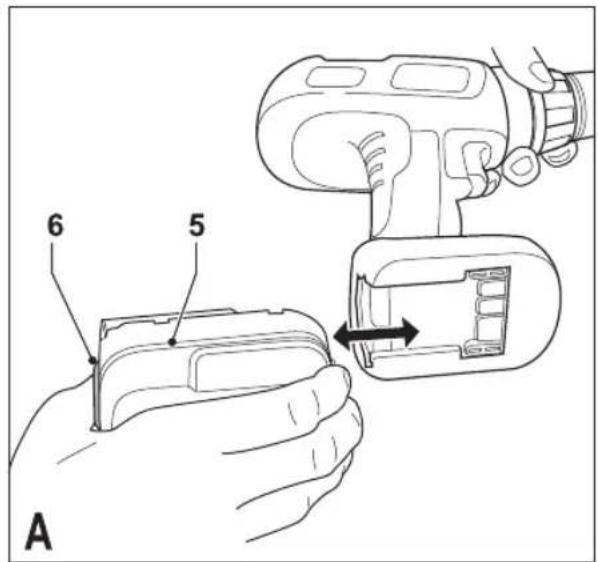

Az akkumulátor fel- és leszerelése (A ábra)
♦ Az akkumulátor (5) felhelyezéséhez igazítsa az akkut a gép akkunyilásához. Tolja befelé, amíg reteszelődik.
A leszereléshez nyomja meg az akku kioldógombot (6) miközben húzza ki az akkumulátort az akkunyilásból.

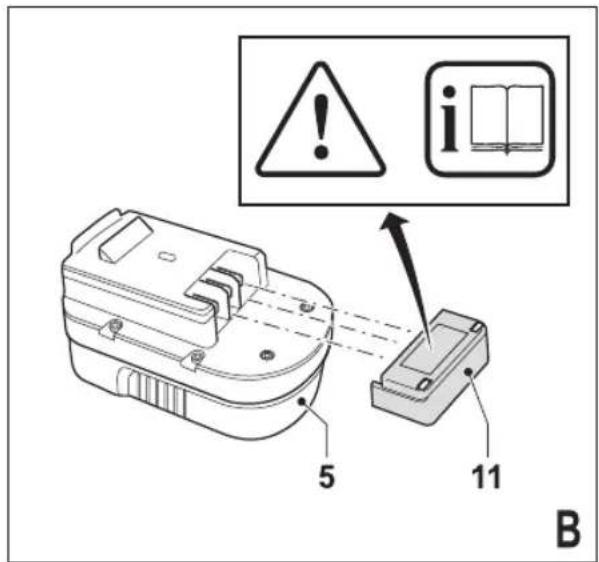

Akkumulátor sapka felhelyezése (B ábra)
Figyelem! Szállításkor és tároláskor mindig helyezze az akkumulátor sapkát (11) az akkumulátorra (5). A védősapka az akkumulátor érintkezőinek befedésére szolgál. A védősapka nélkül különböző fémtárgyak rövidre zárhatják az érintkezőket, ami tűzveszélyes és az akkumulátor károsodásához vezet.

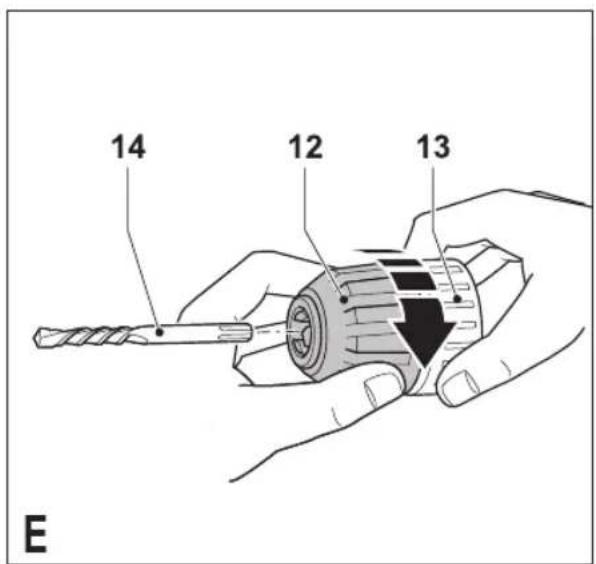

Fúrószár vagy csavarozó hegy befogása, illetve kivétele (E ábra)
Figyelem! Először mindig távolítsa el az akkut a gépböl!
Ez a készülék gyorsszorítós fúrótokmánnyal van ellátva, amely egyszerű és gyors tartozékcserét tesz lehetővé.
♦ Reteszelje a készüléket úgy, hogy a forgásirányváltó kapcsolót (2) középállásba tolja.
♦ Nyissa ki a tokmányt úgy, hogy az egyik kezével a tokmány elülső részét (12) forgatja, miközben a másik kezével a hátsó felét (13) szilárdan tartja, amíg a tokmánypofák megfelelően kinyílnak.
♦ Helyezze be a fúrószárat vagy csavarozó hegyet (14) a tokmányba.
♦ Gondosan szorítsa meg a tokmányt úgy, hogy az egyik kezével a tokmány elülső részét (12) forgatja, miközben a másik kezével a hátsó felét (13) szilárdan tartja, amíg a tokmánypofák megfelelően bezáródnak.

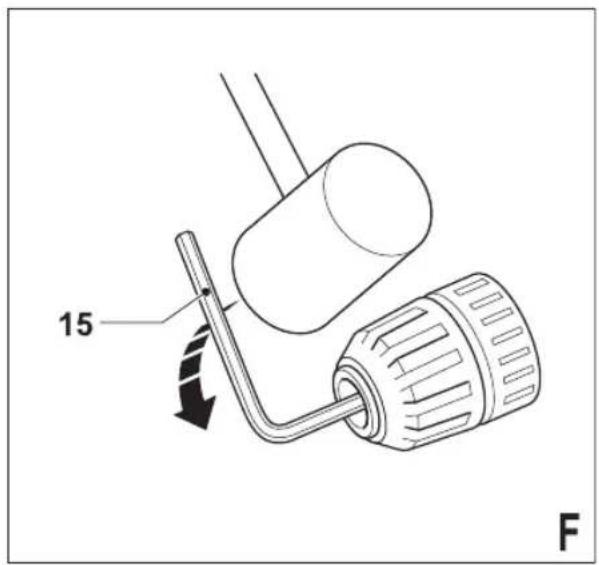

A fúrótokmány leszerelése és felszerelése (F ábra)
♦ Teljesen nyissa ki a tokmánypofákat.
Távolítsa el a tokmányrögzítő csavart úgy, hogy az óramutató járásával megegyező irányba forgatja egy csavarhúzó segítségével.
♦ Szorítson a tokmányba egy imbuszkulcsot (15) és kalapáccsal mérjen gyenge ütéseket rá, az ábra szerint.
♦ Távolítsa el az imbuszkulcsot a tokmányból.
Csavarja le a tokmányt a tengelyröl az óramutató járásával ellentétes irányba.
♦ A tokmány felszereléséhez, csavarja a tokmányt a tengelyre és biztosítsa a tokmányrögzítő csavar segítségével.
Maradványkockázatok.
A biztonsági figyelmeztetésekben ismertetett kockázatok mellett más kockázatok is jellemezhetik a szerszám használatát. Ezek a kockázatok
MAGYAR
a szerszám rendeltetéstől eltérő, illetve huzamos használatából stb. adódhatnak.
A vonatkozó biztonsági előírások alkalmazása és a védőeszközök használata ellenére bizonyos kockázatokat (ún. maradványkockázatokat) nem lehet kizárni. Ezek például a következők:
A forgó/mozgó alkatrészek megérintése által okozott sérülés.
♦ Az alkatrészek, vágólapok, tartozékok cse-réje által okozott sérülés.
A szerszám huzamos használata által okozott egészségkárosodás. Ha valamely szerszámot huzamosabb ideig használ, akkor tartson rendszeresen szüneteket a munkában.
♦ Halláskárosodás.
A használat közben famunkáknál keletkező por belégzése miatti egészségkárosodás, (különös tekintettel a tölgy, bükk és MDF anyagokra).
A készülék használata
Figyelem! Hagyja a készüléket a saját ütemében dolgozni. Ne terhelje túl.
Az akkumulátor töltése
Az akkumulátort használat előtt fel kell tölteni, vagy ha a teljesítménye már nem elegendő a készülék megfelelő működtetéséhez. Egy új, vagy hosszú ideig nem használt akkumulátor első feltöltésével kb. 80%-os töltöttségi szintet ér el. Számos teljes feltöltés és kisütési ciklus után éri el teljes kapacitását az akkumulátor. Töltés alatt az akku felmelegedhet; ez normális jelenség, nem hibára utaló jel.
Figyelem! Ne töltsön fel akkumulátort 10°C alatti, és 40°C fölötti környezeti hőmérsékleten. Az ajánlott töltési hőmérséklet: körülbelül 24°C. A géppel szállított töltöt ne használja más készülék, vagy akkumulátor töltésére.

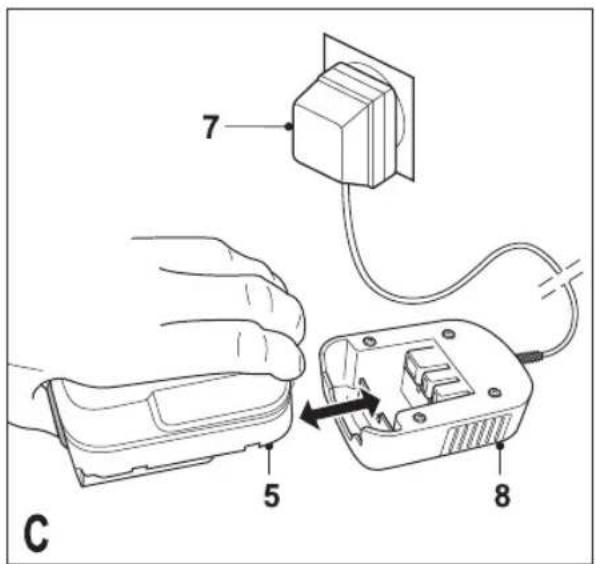

A töltőkészülék töltőállomással való használata (C ábra)
Az akkumulátor (5) töltéséhez vegye ki az ak-
kut a gépből, és helyezze be a töltőállomásba
(8). Az akku csak egy bizonyos helyz
illeszthető be a töltőállomásba. Ne eröltesse!
Ellenőrizze, hogy az akku teljesen beilleszkedik
a töltőállomásba.
♦ Dugja a töltö (7) villásdugóját a hálózati dugaljba.
Normális használatnál a 3 órás töltési idő elegendő energiát biztosít a legtöbb alkalmazáshoz. Az akkumulátor és a töltőkészülék állapotától függően, a töltési idő 6 óráig történő meghosszabbításával az akkumulátor használati idejét jelentősen növelheti.
♦ Vegye ki az akkumulátort a töltőkészülékből.

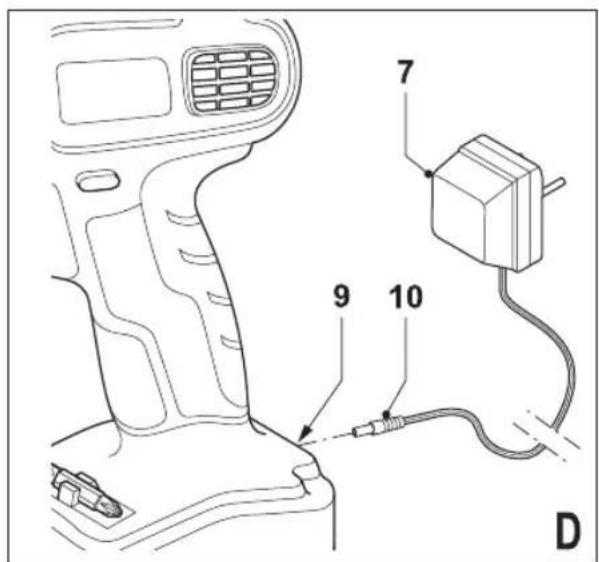

A töltőkészülék töltőállomás nélküli használata (D ábra)
Az akku töltése előtt ellenőrizze, hogy a gép kikapcsolt állapotban legyen.
♦ Az akkumulátor töltéséhez, bizonyosodjon meg arról, hogy az a készülékre van illesztve.
♦ Dugja a töltőkészülék csatlakozódugóját (10) a töltőkészülék csatlakozójába (9).
♦ Dugja a töltőkészüléket (7) a hálózati dugaljba. Normális használatnál a 3 órás töltési idő elegendő energiát biztosít a legtöbb alkalmazáshoz. Az akkumulátor és a töltőkészülék állapotától függően, a töltési idő 6 óráig történő meghosszabbításával az akkumulátor használati idejét jelentősen növelheti.
Húzza ki a gépből a töltőkészülék csatlakozó-dugóját.
Figyelem! Ne használja a gépet, miközben az a töltőkészülékhez van csatlakoztatva.
Forgásirány kiválasztása
Fúráshoz és csavarok behajtásához használja a jobbra (óramutató járásával egyező irányú) forgásirányt. Csavarok kihajtásához, vagy megszorult fúrószárak kilazításához, használja a balra (óramutató járásával ellentétes irányú) forgásirányt.
Fúráshoz és csavarok behajtásához állítsa a forgásirányváltó kapcsolót (2) baloldali pozícióba.
Csavarok kihajtásához, vagy megszorult fúrószárak kilazításához, állítsa a forgásirányváltó kapcsolót jobboldali pozícióba.
A készülék bereteszeléséhez állítsa a forgásirányváltó kapcsolót középállásba.

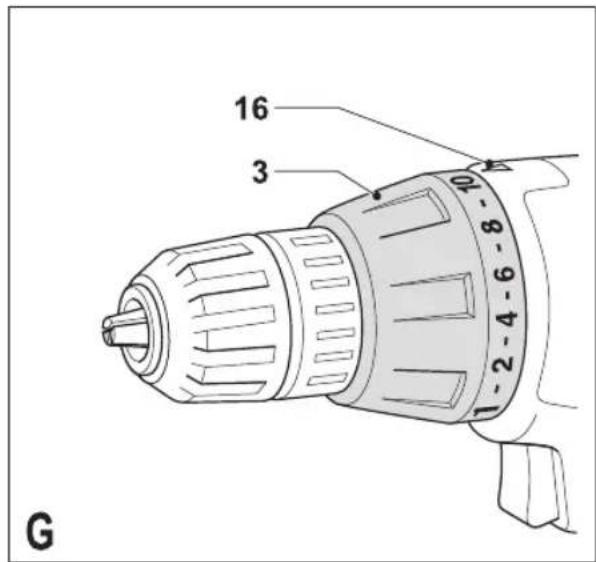

Az üzemmódok és a nyomaték kiválasztása (G ábra)
Ez a készülék az egy forgatható gyűrűvel van ellátva, mely segítségével kiválaszthatja a megfelelő üzemmódot és a csavarok behajtásához szükséges nyomatékot. Nagyobb csavarokhoz és keményebb munkadarabokhoz a magasabb nyomaték szükséges, mint a kisebb csavarokhoz és lágyabb munkadarabokhoz. A forgatható gyűrű segítségével széles a nyomaték beállításának lehetősége, így a különböző felhasználási területeknek megfelelő nyomatékon tudja a készüléket használni.
Fa, fém és műanyag fúrásához forgassa a gyűrűt (3) fúróállásba úgy, hogy a fúrás szimbólumot a jelöléshez (16) igazítja.
Csavarozáshoz forgassa a gyűrűt a kívánt állásra. Ha nem tudja még megfelelően beállítani a nyomatékot, akkor a következőképpen járjon el:
MAGYAR
- Állítsa be a gyűrűt (3) a legalacsonyabb nyomatékra.
- Húzza meg így az első csavart.
- Ha a kuplung a kívánt eredmény elérése előtt elracsnizik, növelje a gyűrű segítségével a nyomatékot és folytassa a csavarozást. Ismételje ezt a módszert mindaddig, amíg el nem éri a megfelelő beállítást. A többi csavart ugyanezzel a beállítással csavarozza be.
A készülék be- és kikapcsolása
Fordulatszám-szabályozós kapcsoló
A gép beindításához nyomja meg a fordulatszám-szabályozós üzemi kapcsolót (1). A kapcsoló behúzásának mértékével arányosan nő a fordulatszám.
♦ A készülék kikapcsolásához engedje el a fordulatszám-szabályozós üzemi kapcsolót.
Javaslatok az optimális munkavég- zéshez
Fúrás
♦ Segítse könnyed nyomással a készüléket a fú-rószárral párhuzamos irányba.
♦ Ha a fúrószár hegye már majdnem átér az anyagon, csökkentse a gépre gyakorolt nyomást.
Ha a fúrószár szálkásítja, vagy kiszakítja a munkadarabot, helyezzen egy darab fát a munkadarab hátoldalához.
◆ Ha fában nagy furatot kíván létrehozni, használ-jon faspirál fúrót.
♦ Fémekhez használjon HSS fém fúrószárat.
♦ Puha közetanyagokhoz használjon közet fúrós-zárat.
♦ Használjon kenőanyagot fémek fúrásához - ki- véve sárgaréz és öntöttvas.
♦ Központosító fúróval jelölje meg a fúrni kívánt lyuk közepét a még pontosabb munkavégzés érdekében.
Csavarozás
♦ Mindig a megfelelő típusú és méretű csavarozó hegyet használja.
Ha a csavar csak nagyon nehezen hajtható be, tegyen kenőanyagként egy kis mosószert vagy szappant a csavarra.
♦ Mindig tartsa a gépet egyvonalban a csavarral.
Karbantartás
Az Ön készüléke minimális karbantartás mellet hosszú távú felhasználásra lett tervezve. A készülék folyamatos megfelelő működése nagymértékben függ az alapos ápolástól és a rendszeres tisztítástól. Az Ön töltőkészüléke a rendszeres tisztításon kívül más karbantartást nem igényel.
Figyelem! Mielőtt bármilyen karbantartási munkálatba kezdene, távolítsa el az akkumulátort a készülékből. Tisztítás előtt áramtalanítsa a töltöt.
♦ Rendszeresen tisztítsa meg a készülék levegő-
réseit egy puha kefével vagy száraz ronggyal.
♦ Rendszeresen tisztítsa meg a motorházat egy enyhén nedves kendővel. Ne használjon karcot hagyó tisztítószert vagy oldószer bázisú anyagot.
♦ Rendszeresen tisztítsa a fúrótokmányt úgy, hogy a pofákat teljesen kinyitja, és a tokmányt egy fakalapáccsal könnyedén kopogtatja, hogy belsejéből a por eltávozhasson.
Környezetvédelem
Elkülönített begyűjtés. Ezt a készüléket el kell különíteni a normál háztartási hulladéktól.
Egy napon, mikor készüléke eléri technikai élet- tartamának végét, vagy nincs további szüksége rá, gondoljon a környezetvédelemre. A terméket a normal háztartási hulladéktól elkülönítve kell megsemmisíteni.
Az elhasználódott termékek és csomagolások elkülönített begyűjtése lehetővé teszi, ezek újrahasznosítását. Újrahasznosított vagy újra feldolgozott anyagok segítségével a környezetszennyezés, illetve a nyersanyagok iránti igény nagymértékben csökkenthető.
A helyi előírások rendelkezhetnek az elektromos készülékek háztartási hulladéktól elkülönített begyűjtéséről, helyhatósági hulladéklerakó helyeken vagy a kereskedők által új termék megvásárlásakor.
Black & Decker termékeire az élettartamuk lejártával visszavételi lehetőséget kínál. Ez a szolgáltatás ingyenes. Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa el készülékét a legközelebbi Black & Decker szervizbe, melyekről a Magyarországi Képviseletnél érdeklődhet.
Akkumulátorok
A Black & Decker akkumulátorok sokszor újratölthetők. Az akkuk technikai élettartamának végén, vegye figyelembe a környezetvédelem, és a szakszerű elhelyezés szempontjait:
♦ Merítse le az akkut teljesen, és távolítsa el a gépből.
MAGYAR
A NiCd, NiMH és Li-Ion akkuk újrahasznosíthatók. Kérjük, vigye az akkut a legközelebbi Black & Decker szervizbe vagy a helyi begyűjtőhelyre.
A legközelebbi Black & Decker szervizról a Magyarországi Képviseletnél érdeklődhet. A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: www.2helpU.com.
Müszaki adatok
| EPC12 (H1) EPC14 (H1) | |||
| Feszültség | V_egyen | 12 | 14,4 |
| Üresjáratí fordulatszám min ^-1 | 0-750 | 0-750 | |
| Maximális nyomaték nm | 11 | 12,1 | |
| Tokmány kapacitása | mm | 10 | 10 |
| Maximális fúrási kapacitás | |||
| Fém | mm | 10 | 10 |
| Fa | mm | 25 | 25 |
| Akkumulátor | A12E | A14E | |
| Kapacitás | Ah | 1,0 | 1,0 |
| Típus | NiCd | NiCd | |
| Súly | kg | 0,58 | 0,68 |
| Akkumulátor | A12NH | A14NH | |
| Kapacitás | Ah | 1,5 | 1,5 |
| Típus | NiMH | NiMH | |
| Súly | kg | 0,6 | 0,7 |
| Töltő | |||
| 90500843 | 90500844 | ||
| 90500847 | 90500848 | ||
| 90500855 | 90500856 | ||
| 90500858 | 90500859 | ||
| Bemeneti feszültség | V_v.á. | 230-240 | 230-240 |
| Leadott feszültség | V_egyen | 14,5-15,3 | 17,4-18,2 |
| Áramerösség | mA | 210-220 | 200-210 |
| Töltési idő (kb.) | h | 8-10 | 8-10 |
| EPC18 (H1) EPC96 (H1) | |||
| Feszültség | V_egyen | 18 | 9,6 |
| Üresjáratí fordulatszám min ^-1 | 0-750 | 0-750 | |
| Maximális nyomaték nm | 12,1 | 10,4 | |
| Tokmány kapacitása | mm | 10 | 10 |
| Maximális fúrási kapacitás | |||
| Fém | mm | 10 | 10 |
| Fa | mm | 25 | 25 |
| Akkumulátor | A18E | B96 | |
| Kapacitás | Ah | 1,0 | 1,0 |
| Típus | NiCd | NiCd | |
| Súly | kg | 0,82 | 0,42 |
| Akkumulátor | A18NH | ||
| Kapacitás | Ah | 1,5 | |
| Típus | NiMH | ||
| Súly | kg | 0,9 | |
| Töltő | |||
| 90500845 | 90500842 | ||
| 90500849 | 90500846 | ||
| 90500857 | 90500850 | ||
| 90500860 | 90500854 | ||
| Bemeneti feszültség | V_v.a. | 230-240 | 230-240 |
| Leadott feszültség | V_egyen | 21,75-22,6 | 11,6-12,2 |
| Áramerősség | mA | 210-230 | 210-220 |
| Töltési idő (kb.) | h | 8-10 | 8-10 |
Hangnyomásszint az EN 60745 szerint:
Hangnyomás ( L_pA ) 73 dB(A), toleranciafaktor (K) 3 dB(A), Hangerő ( L_wA ) 84 dB(A), toleranciafaktor (K) 3 dB(A)
Vibrációs összérték (triax vektorösszeg) az EN 60745 szerint:
Fúrás fémben (a h, D ) < 2,5 m/s ^2 , bizonytalanság (K) 1,5 m/s ^2 , Csavarozás ütés nélkül (a h, s ) < 2,5 m/s ^2 , toleranciafaktor (K) 1,5 m/s ^2
CE-TANÚSÍTVÁNY 2011
GÉPEK IRÁNYELV
EPC12/EPC14/EPC18/EPC96
A Black & Decker nyilatkozik arról, hogy a „Műszaki adatok” részben ismertetett termékek megfelelnek a következő irányelveknek és szabványoknak: 2006/42/EC, EN60745-1, EN60745-2-1
További információért forduljon a Black & Decker vállalathoz az alábbi címen, vagy a kézikönyv hátoldalán található elérhetőségeken.
Alulírott felelős a technikai adatállomány összeál-lításáért és a Black & Decker nevében elkészített nyilatkozatért.
Kevin Hewitt
Alelnök, Global Engineering
Black & Decker Europe,
A Black & Decker elhivatott a termékei minősége iránt, és kiterjesztett garanciát kínál. Ez a garanciahatározat csak kiegészíti és semmi esetre sem befolyásolja hátrányosan az Ön törvényes jogait. A garancia az Európai Unió tagállamai területén, valamint az Európai Szabadkereskedelmi Társulás (EFTA) területén érvényes.
Ha egy Black & Decker termék anyaghiba, a kivitelezés módja vagy a megfelelés hiánya miatt meghibásodik, az eladás dátumától számított 24 hónapig a Black & Decker garanciát vállal a hibás alkatrészek cseréjére, a normál kopásnak kitett termékek javítására, illetve az ilyen termékek kicserélésére, hogy ügyfeleinek a lehető legkisebb kellemetlenséget okozza az alábbi feltételekkel:
♦ A terméket nem használták kereskedelmi, ipari alkalmazásokhoz, és nem adták bérbe;
A terméket rendeltetésszerűen és körültekintően használták;
A termék nem idegen tárgyaktól, szennyező-déstől vagy külső behatástól sérült meg;
A termék javítására nem tett kísérletet olyan személy, aki nem tartozik a hivatalos szerviz vagy a Black & Decker szervizszemélyzet tagjai közé.
A garancia érvényesítéséhez az eladónak vagy a hivatalos szerviznek be kell nyújtani a vásárláskor kapott számlát.
Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa el készülékét a legközelebbi Black & Decker szervizbe, melyekröl a magyarországi képviseletnél érdeklődhet.
A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat:
www.2helpU.com.
A következő meghibásodások esetén a garancia kizárt:
Elhasználódott, illetve károsodott kések, és a hálózati kábel. Azok az alkatrészek, amelyek a normál használat során elkopnak.
♦ Azok a meghibásodások, amelyek a szakszerűtlen kezelésből eredtek.
♦ Azok a hibák, amelyek a kezelési útmutató be nem tartásából eredtek.
Készülékeinkhez javasoljuk eredeti tartozékok és alkatrészek használatát. A nem eredeti tartozékok használatából eredő meghibásodásokért és esetleges balesetekért semmilyen felelősséget nem vállalunk. Ezen túlmenően az adott gép a jótállását is elveszítheti. Ha garanciális igénye van, mellékelje a jótállási jegyet és a vásárlást igazoló bizonylatot.
MAGYAR
BLACK & DECKER GARANCIÁLIS FELTÉTELEK
Gratulálunk Önnek ennek az értékes Black & Decker készülék megvásárlásához.
Azon termékeinkre, amelyet fogyasztói használat keretében háztartási, hobby célra vásárolnak 24 hónap jótállást biztosítunk.
A termék iparszerű használatra nem alkalmas!
A jótállás a fogyasztó törvényböl eredő jogait nem érinti.
1) Black & Decker kötelezettséget vállal arra, hogy a garanciális javításokat a 49/2003. (VII. 30.) GKM és a 151/2003 (IX.22.) sz. Korm. rend. szerint végzi.
a) A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt örizze meg.
b) Vásárláskor az eladónak a garanciakártyán fel kell tüntetnie a vásárlás időpontját, a termék típusát vagy termékkódját, a kereskedés nevét, címét pedig a jótállási jegyre rá kell bélyegezni. Ennek alapján szerez jogosultságot a vevő a garancia időn belüli ingyenes garanciális javításra.
c) Jótállási javítást csak érvényes jótállási jegy alapján végezhetnek a kijelölt szervizek.
d) A jótállási jegyen történt bármilyen javítás, törlés vagy átírás, valótlan adatok bejegyzése, a jótállási jegy érvénytelenségét vonja maga után.
e) Elveszett jótállási jegyet csak a vásárlási számla felmutatásával, tudunk pótolni!
f) A jótállási jegy szabálytalan kiállítása vagy a fogyasztó részére történő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét.
2) Nem terjed ki a garancia:
a) Ha a hiba rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb, vásárlás után keletkezett okból következett be. (A rendeltetéssel ellentétes használat elkerülése céljából a termékhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be!)
b) Az olyan károsodásokra, amelyek a szerszámok iparszerű (professzionális), közületi, valamint kölcsönzési felhasználása miatt keletkeztek.
c) Azon alkatrészekre, amelyeknél a meghibásodás garanciaidőn belül a helyes kezelés, karbantartás szerinti rendeltetésszerű üzemeltetés mellett az alkatrészek természetes elhasználódása, kopása következtében állt elő. (ezek a következők: megmunkáló szerszámok pl. vágószerszám, fűrészlánc, fűrészlap, gyalukés stb. továbbá: meghajtószíj, csapágy, szénkefe, csillagkerék kpl.)
d) A készülék túlterhelése miatt jelentkező hibákra, amelyek a hajtómű meghibásodásához, vagy egyéb ebből adódó károkhoz vezetnek.
e) A termék nem hivatalos szervizben történt javításából eredő hibákra.
f) Az olyan károsodásokra, amelyek nem eredeti Black & Decker kiegészítő készülékek és tartozékok használatából adódnak.
3) A fogyasztó a kijavítás iránti igényét a forgalmazónál, illetve a jótállási jegyen feltüntetett javítószolgálatnál érvényesítheti.
- Meghosszabbodik a jótállási idő a kijavítási idő azon részével, amely alatt a fogyasztó a terméket nem tudta rendeltetésszerűen használni.
- A jótállási és szavatossági jogok érvényesíthetőségének határidején belül a terméknek vagy jelentősebb részének kicserélése (kijavítása) esetén a kicserélt (kijavított) termékre (termékrészre) 12 hónap jótállást biztosítunk. Ezek a következők: motor illetve állórész, forgórész, elektronika.
- Ha a fogyasztási cikk a vásárlástól (üzembe helyezéstől) számított három munkanapon belül meghibásodik, a fogyasztó kérheti annak kicserélését feltéve, hogy a meghibásodás a rendeltetésszerű használatot akadályozza. A Black & Decker Hungary Kft. a meghibásodás okának feltárása céljából fenntartja a jogot a hibás termék bevizsgálására. Amennyiben a reklamáció alkalmával a meghibásodás garanciális voltáról nem nyilatkozunk, úgy 72 órán belül kell értesítenünk a vásárlót a reklamáció intézésének módjáról.
Ha a csere nem lenne lehetséges, műszakilag hasonló készülék kerül felajánlásra, vagy visszafizethető a vételár.
Amennyiben a hiba keletkezése, ténye, jellege, (pl. rendelte-tésellenes használat, stb.) miatt vita merül fel, a Fogyasztó szakvéleményt kérhet a az arra illetékes szervtől / jogi személytől. A szakvélemény térítésköteles és nem kötelező érvényű a Forgalmazó számára.
4) Garanciális javítás esetén a szerviznek a garanciakártyán az alábbi adatokat kell feltüntetnie:
- a garanciális igény bejelentésének dátumát,
- a hiba rövid leírását,
- a javítás módját és időtartamát,
- a készülék visszaadásának időpontját,
- javítás időtartamával meghosszabbított új garanciaidőt.
5) Arra törekszünk, hogy szervizhálózatunkon keresztül kiváló javítószolgáltatást, zökkenőmentes alkatrészellátást, és széles tartozékpalettát biztosítsunk.
6) A fogyasztót a Polgári Törvénykönyvről szóló 1959. évi IV. törvény 306-310. §-aiban, valamint a 49/2003. (VII. 30.) GKM rendeletben meghatározott jogok illetik meg.
Gyártó: Importör:
Black & Decker Europe, Praktiker Kft. 210 Bath Road, Slough, 1095 Budapest, Berkshire, SL13YD, Mester u. 87. Egyesült Királyság
MAGYAR
Black & Decker KÖZPONTI IMPORTÖR:
GARANCIÁLIS- ÉS MÁRKASZERVIZ Praktiker Kft.
ROTEL KFT 1095 Budapest,
(Sashalom) Thököly út 17.
Tel/Fax: 403-2260
404-0014
www.rotelkft.hu
GARANCIAIDÓN TÚLI SZERVIZÁLLOMÁSOK:
| Város Szervizállomás Cím Telefon | |||
| Cegléd Megatool Kft. 2700, Széchenyi út 4. 53/311-284 | |||
| Debrecen Spirál-szerviz Kft. 4025, Nyugati út 5-7. 52/443-000 | |||
| Győr | ÉLGÉP 2000 Kft. | 9024, Kert u.14. | 96/415-069 |
| Hajdúböszörmény | Villforr szerszámüzlet | 4220, Balthazár u. 26. | 52/561-135 |
| Kaposvár | Kaposvári Kisgépjavító | 7400, Fő u.30. | 82/318-574 |
| Nagykanizsa | Új-Technika Kft. | 8800, Teleki út 20. | 93/516-982 |
| Nyíregyháza | Charon Trade | 4400, Kállói út 85/b | 42/596-660 |
| Nyíregyháza | Tóth Kisgépszerviz | 4400, Vasgyár u.2/f | 42/504-082 |
| Pécs | Elektrió Kft. | 7623, Szabadság u.28. | 72/555-657 |
| Szolnok | Ronor-szerszám Kft. | 5000, Szántó krt. 40. | 56/344-365 |
| Sopron | Profil Motor Kft. | 9400, Baross út 12. | 99/511-626 |
| Szeged | Csavarker szerszámüzlet | 6721, Brüsszeli krt.16. | 62/542-870 |
| Székesfehérvár | Kisgépcenter Bt. | 8000, Széna tér 3. | 22/340-026 |
| Szombathely | Rotor Kft. 9700, Vasút u.29. | 94/317-579 | |
| Tápiószecső | Ács Imre | 2251, Pesti út 46. | 29/446-615 |
| 02/2011 | |||
ENGLISH
Intended use
Black & Decker Központi
Garanciális- és Márkaszerviz
1163 Budapest
(Sashalom) Thököly út 17.
Tel.: 403-2260
Fax: 404-0014
www.rotelkft.hu
A garanciális javitás dokumentálása
- MAGYAR
- Rendeltetésszerű használat
- Biztonságtechnikai előírások
- Általános biztonságtechnikai előírá- sok
- Munkaterület
- Elektromos biztonság
- Személy védelem
- Javítás
- Kiegészítő biztonságtechnikai előírá- sok kéziszerszámokhoz
- Kiegészítő biztonságtechnikai előírások akkumulátorokhoz és töltőkészülékekhez
- Akkumulátorok
- Töltőkészülék
- Vibráció
- Figyelmeztető szimbólumok a készüléken
- Elektromos biztonság
- Leírás
- C és D ábra
- Összeszerelés
- Az akkumulátor fel- és leszerelése (A ábra)
- Akkumulátor sapka felhelyezése (B ábra)
- Fúrószár vagy csavarozó hegy befogása, illetve kivétele (E ábra)
- A fúrótokmány leszerelése és felszerelése (F ábra)
- Maradványkockázatok.
- A készülék használata
- Az akkumulátor töltése
- A töltőkészülék töltőállomással való használata (C ábra)
- A töltőkészülék töltőállomás nélküli használata (D ábra)
- Forgásirány kiválasztása
- Az üzemmódok és a nyomaték kiválasztása (G ábra)
- A készülék be- és kikapcsolása
- Fordulatszám-szabályozós kapcsoló
- Javaslatok az optimális munkavég- zéshez
- Fúrás
- Csavarozás
- Karbantartás
- Környezetvédelem
- Hangnyomásszint az EN 60745 szerint:
- Vibrációs összérték (triax vektorösszeg) az EN 60745 szerint:
- CE-TANÚSÍTVÁNY 2011
- BLACK & DECKER GARANCIÁLIS FELTÉTELEK
- A termék iparszerű használatra nem alkalmas!
- Gyártó: Importör:
- ENGLISH
- Intended use
Márka : BLACK & DECKER
Modell : EPC14CAB
Kategória : Fúró
