HASZNÁLATI ÚTMUTATÓ L50 Ultra DREAME

Biztonsági információk

HU

A készülék nem megfelelő használatából eredő áramütés, tűz vagy sérülés elkerülése érdekében a készülék használata előtt olvassa el figyelmesen a használati útmutatót, és őrizze meg azt a későbbi használatra.

Felhasználási korlátozások

Ezt a terméket 8 éves és fiatalabb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességekkel élő, illetve korlátozott tapasztalattal és ismeretekkel rendelkező személyek nem használhatják szülő vagy gondviselő felügyelete nélkül a biztonságos működés biztosítása és a kockázatok elkerülése érdekében. A tisztítást és karbantartást gyermekek felügyelet nélkül nem végezhetik.

A készüléket csak a hozzá mellékelt tápegységgel szabad használni.

- Ez a készülék olyan akkumulátorokat tartalmaz, amelyeket csak szakképzett személyek cserélhetnek ki.

Tegye szabaddá a takarítani kívánt területet. Gyermekek nem játszhatnak a készülékkel. Ügyeljen arra, hogy a gyerekek és a háziállatok biztonságos távolságban legyenek a robottól, miközben az működik.

- Ne telepítse, töltse vagy használja a készüléket fürdőszobákban vagy medencék környékén.

- Ez a termék kizárólag otthoni környezetben történő padlótisztításra szolgál. Ne használja kültéren, nem padlófelületeken, illetve kereskedelmi vagy ipari környezetben.

Győződjön meg arról, hogy a készülék megfelelő környezetben és megfelelően működik. Ellenkező esetben ne használja a készüléket.

Ha a tápkábel megsérült, azt a gyártótól vagy annak szervizétől beszerezhető, speciális kábellel vagy szerelvénnyel kell helyettesíteni.

Biztonsági információk

Felhasználási korlátozások

• Ne használja a robotot a talajszint fölé függesztett, védőkorlát nélküli területen.
• Ne helyezze a robotot fejjel lefelé. Ne használja az LDS burkolatot, a robot burkolatát vagy az ütközőt a robot fogantyújaként.
  A robotot olyan környezetben használja, ahol a környezeti hőmérséklet 0 °C és 40 °C közötti tartományban van. Ügyeljen arra, hogy a padlón ne legyen folyadék vagy ragacsos anyag.
  A vonszolásból eredő károk vagy sérülések elkerülése érdekében a készülék üzemeltetése előtt távolítson el minden szabadon heverő tárgyat a padlóról, és távolítsa el a takarítási útvonalon lévő vezetékeket vagy hálózati kábeleket.
  Távolítsa el a törékeny vagy apró tárgyakat a padlóról, nehogy a robot beléjük ütközzön és kárt tegyen bennük.
• Tartsa távol a hajat, az ujjakat és más testrészeket a robot szívónyílásától.
• Tartsa a takarítóeszközt gyerekektől távol.
• Ne üzemeltesse a készüléket olyan helyiségben, ahol csecsemő vagy gyermek alszik.
• Ne helyezzen gyermekeket, háziállatokat vagy bármilyen tárgyat a robot tetejére, függetlenül attól, hogy az álló vagy mozgó állapotban van.
  A tisztavíz-tartályba csak tiszta víz és a hivatalosan jóváhagyott tisztítóoldat tölthető. Ne adjon hozzá más folyadékot, például alkoholt vagy fertőtlenítőszert. A tisztítóoldat és a tiszta víz aránya ellenőrizhető a tisztítóoldatos palackon. Tartsa a tisztítóoldatot gyermekektől távol.
• Ne használja a robotot égő tárgyak feltakarítására. Ne használja a robotot gyúlékony vagy éghető folyadékok, maró gázok, illetve hígítatlan savak vagy oldószerek felszedésére.

Biztonsági információk

HU

Felhasználási korlátozások

• Ne porszívózzon fel kemény vagy éles tárgyakat. Ne használja a készüléket olyan tárgyak felszedésére, mint például kövek, nagy papírdarabok vagy bármilyen olyan tárgy, amely eltömítheti a készüléket.
  A készülék tisztítása vagy karbantartása előtt a csatlakozódugót ki kell húzni a konnektorból.
• Ne törölje le a robotot vagy a bázisállomást nedves ruhával, és ne öblítse le azokat semmilyen folyadékkal. A mosható alkatrészek tisztítása után teljesen szárítsa meg az alkatrészeket, mielőtt visszaszerelné és használná őket.
  Kérjük, hogy a terméket a használati útmutatóban található utasításoknak megfelelően használja. A felhasználó felelős minden olyan veszteségért vagy kárért, amely a termék nem megfelelő használatából ered.

Akkumulátorok és töltés

• Ne használjon harmadik féltől származó akkumulátort vagy bázisállomást. A robot csak az RCLE0101-2 típusú bázisállomással használható.
• Ne próbálja meg saját maga szétszerelni, javítani vagy módosítani az akkumulátort vagy a bázisállomást.
• Ne helyezze a bázisállomást hőforrások közelébe.
  A bázisállomás töltőérintkezőit ne törölje le nedves kézzel vagy nedves ruhával.
  A használt akkumulátorok ártalmatlanítását az előírásoknak megfelelően végezze. Az elhasználódott akkumulátorokat a megfelelő újrahasznosító létesítményben kell ártalmatlanítani.
  Ha a tápkábel megsérül vagy elszakad, azonnal hagyja abba a készülék használatát, és forduljon az ügyfélszolgálathoz.

Biztonsági információk

Akkumulátorok és töltés

• Ügyeljen arra, hogy a robot szállítás közben ki legyen kapcsolva, és lehetőleg az eredeti csomagolásban tárolja.
• Ha a robotot hosszabb ideig nem használja, töltse fel teljesen, majd kapcsolja ki, és tárolja száraz, hűvös helyen. Legalább 3 havonta egyszer töltse fel a robotot, hogy elkerülje az akkumulátor túlzott lemerülését.

Lézeres biztonsági információk

A termékben található lézeres érzékelő megfelel az IEC 60825-1:2014/EN 60825-1:2014/A11:2021 szabvány előírásainak az 1. osztályú lézertermékekre vonatkozóan. Használat közben ne nézzen közvetlenül a lézersugárba.

1. OSZTÁLYÚ LÉZERTERMÉK FOGYASZTÓI LÉZERTERMÉK EN 50689:2021

Kizárólag beltéri használatra

Olvassa el a kezelői kézikönyvet

A Dreame Trading (Tianjin) Co., Ltd. ezennel kijelenti, hogy az RLL94CE típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: https://global.dreametech.com A részletes e-kézikönyvért kérjük, látogasson el ide: https://global.dreametech.com/pages/user-manuals-and-faqs

Termékáttekintés

HU

A csomag tartalma

Bázisállomás rámpabővítő lemeze

Használati útmutató

automatikus tisztítószer rekeszhez (elöre beszerelt)

Porzsák × 2 (1 db előre beszerelt)

Felmosóbetét × 2 (elöre beszerelt)

Felmosóbetét tartója × 2

Mosótálca szűrő (előre beszerelt)

Tisztítóoldat

Tisztítóeszköz

Termékáttekintés

Robot

Megjegyzés:

A robot bármelyik gombjának megnyomásával szüneteltetheti a robot működését a takarítás vagy a töltéshez való visszatérés közben.
- A gyerekzár a Dreamehome alkalmazás segítségével kapcsolható be/ki.

Termékáttekintés

HU

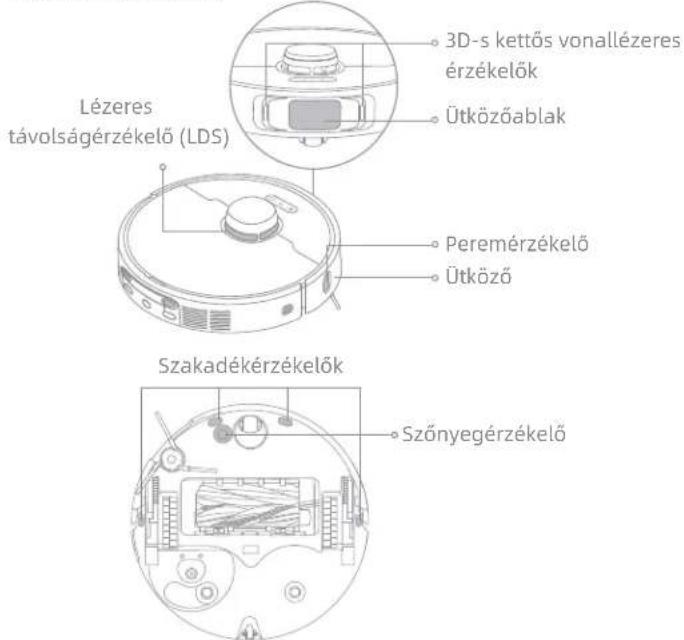

Robot és érzékelők

Termékáttekintés

Robot és érzékelők

Porgyűjtő tartály

Felmosóegység

Termékáttekintés

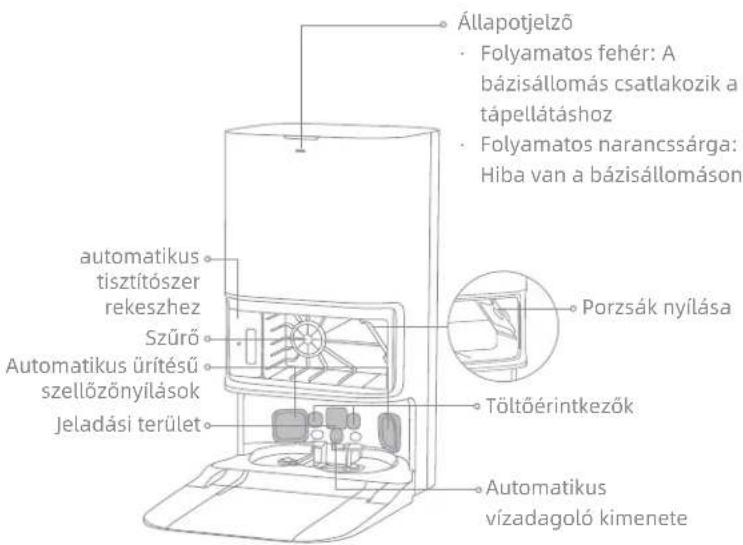

Bázisállomás

Megjegyzés: Az automatikus feltöltéshez és elvezetéshez szükséges vízcsatlakozó készletet külön kell megvásárolni. (Csak bizonyos régiókban áll rendelkezésre)

Előkészületek otthona takarításához

A takarítás megkezdése előtt távolitsa el az instabil, törékeny, értékes vagy veszélyes tárgyakat, és szedje össze a földön lévő kábeleket, ruhákat, játékokat, kemény és éles tárgyakat, hogy elkerülje, hogy a robot belegabalyodjon ezekbe, megkarcolja vagy felboritsa azokat, és károkat okozzon.

Nyissa ki a takarítani kívánt helyiség ajtaját, és helyezze el a bútorokat úgy, hogy minél több hely maradjon szabadon.

A takarítás megkezdése előtt helyezzen fizikai akadályt a lépcső szélére, hogy biztositsa a robot biztonságos és zökkenömentes működését.

Annak érdekében, hogy a robot ne hagyjon ki tisztítandó területeket, ne álljon a robot elé, illetve ne álljon meg elötte a küszöbön, folyosón vagy szük helyeken.

Megjegyzés:

A robot első használatakor takaritás közben kövesse a robotot, hogy időben eltávolíthassa az esetleges akadályokat.
A LED segédfény kiegészítő világítást biztosít gyengén megvilágított környezetben.
- Ne porszívózzon fel kemény tárgyakat, például köveket, acélgolyókat és játékalkatrészeket, vagy éles tárgyakat, például építési törmeléket, törött üveget és szögeket, mert a padló megkarcolódhat.

A használat előtt

1. Helyezze el a bázisállomást, és csatlakoztassa egy elektromos hálózati aljzathoz

Helyezze a bázisállomást olyan helyre, amely a lehető legnyitottabb, és ahol biztosított a Wi-Fi jelek jó vétele. Hagyjon elegendő helyet az ábrán látható módon, és távolítsa el az árnyékolt területen lévő tárgyakat. Illessze be a tápkábelt a bázisállomásba, és csatlakoztassa azt az aljzatba.

Szorosan illessze a helyére a tápkábelt felfelé, amíg a jelzőfény világítani nem kezd.

Megjegyzés:

• Győződjön meg arról, hogy semmilyen tárgy nem akadályozza a jeladási területet.

• Annak elkerülése érdekében, hogy a vizfoltok átnedvesítsék a fapadlót vagy a szönyeget, ajánlott a bázisállomást csempézett vagy márványpadlóra helyezni.

• Szerelje fel a bázisállomás rámpabővítő lemezét

Megjegyzés: Győződjön meg róla, hogy a mosótálca szűrő be van szerelve a helyére.

A használat előtt

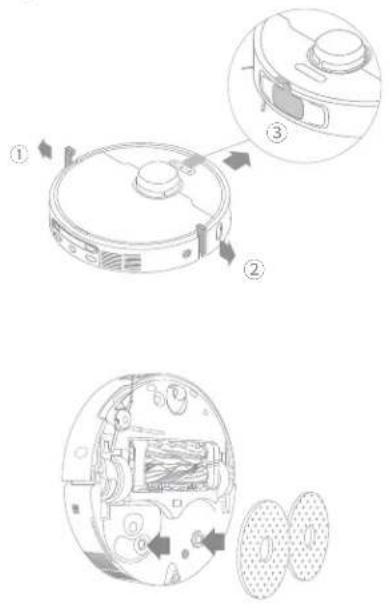

1. Távolítsa el a robot védőelemeit, és szerelje be a felmosóegységet

1. Csatlakoztassa a robotot a bázisállomáshoz

Nyomja le és tartsa lenyomva a bekapcsoló gombot 3 másodpercig a robot bekapcsolásához. Helyezze a robotot a bázisállomásra úgy, hogy a felmosőegység a mosótálca felé nézzen. Ezután egy hangjelzés hallható, amikor a robot sikeresen csatlakozik a bázisállomáshoz. Miután a robot teljesen feltöltödött, a robot és a bázisállomás állapotjelzői 10 percig világítanak, majd elhalványulnak.

Megjegyzés: Javasoljuk, hogy a robotot az első használat előtt teljesen töltse fel. Ha az akkumulátor lemerülése után a robot nem kapcsolható be, kézzel csatlakoztassa az állomáshoz a töltéshez.

A használat előtt

5. Adja hozzá a tisztítóoldatot

(1) Távolítsa el a portartály fedelét, és húzza ki az automatikus tisztítószer rekeszt.
(2) Nyissa ki a rekesz felső fedelét, és töltse bele a tisztítóoldatot.
(3) Zárja le a rekesz fedelét, helyezze vissza a bázisállomásra, majd szerelje vissza a portartály fedelét. A tisztítóoldat automatikusan adagolásra kerül munka közben.

6. Víz betöltése a tisztavíz-tartályba

Vegye ki a tisztavíz-tartályt a bázisállomásból, és töltse fel tiszta vízzel. Ezután helyezze vissza a bázisállomásba.

• Az automatikus tisztítószer rekesz feltölthető tisztítósszerrel használatra. A hivatalosan jóváhagyott tisztítószereken kívül ne adjon hozzá semmilyen más folyadékot a hibás működés megelőzése érdekében.
• Szerelje be az automatikus tisztítószer rekeszt, amíg az be nem kattan a helyére.

Megjegyzés: Ne töltsön forró vizet a víztartályba, mert a tartály eldeformálódhat.

Kapcsolódás a Dreamehome alkalmazáshoz

1. Töltse le a Dreamehome alkalmazást

A roboton található QR-kód beolvasásával, vagy az App Storeban a „Dreamehome” megkeresésével töltheti le és telepítheti az alkalmazást.

Megjegyzés:

Kizárólag a 2,4 GHz-es Wi-Fi támogatott.
Az alkalmazás frissítése miatt a tényleges müveletek eltérhetnek a jelen kézikönyvben szereplő utasításoktól. Kövesse az aktuális alkalmazásverziönak megfelelő utasításokat.

2. Készülék hozzáadása

Nyissa meg a Dreamehome alkalmazást, koppintson a „QR-kód beolvasása a csatlakozáshoz” lehetőségre, majd a roboton lévő azonos QR-kódot szkennelje be újra a készülék hozzáadásához. Kövesse az utasításokat a Wi-Fi hálózathoz való csatlakozás befejezéséhez.

Megjegyzés:

A Wi-Fi kapcsolat visszaállításához ismételje meg a 2. lépést, majd kövesse az utasításokat a Wi-Fi kapcsolat létrehozásának befejezéséhez.
- Ha szeretné leválasztani a készüléket a Wi-Fi-hálózatról, nyomja meg és tartsa lenyomva a robot Visszaállítás gombját 3 másodpercig.

Wi-Fi jelzőfény

• Lassan villog: Csatlakozásra vár
• Gyorsan villog: Csatlakozás
• Be: Csatlakoztatva

Hogyan kell használni?

Be-/kikapcsolás

A robot bekapcsolásához tartsa lenyomva a bekapcsológombot 3 másodpercig. A bekapcsolásjelző továbbra is világít. Vagy helyezze a robotot a bázisállomásra úgy, hogy a robot töltőérintkezőit illessze a bázisállomás érintkezőihez, és ekkor a robot automatikusan bekapcsol és megkezdi a töltést. A robot kikapcsolásához mozdítsa el a robotot a bázisállomásról, és tartsa lenyomva a gombot 3 másodpercig.

Gyors feltérképezés

A hálózat első konfigurálása után kövesse az alkalmazás utasításait a térkép gyors létrehozásához. A robot elkezdi a takarítás nélküli feltérképezést. Amikor a robot visszatér a bázisállomásra, a feltérképezési folyamat sikeresen befejeződött, és a térkép automatikusan elmentésre kerül.

Szünet/Alvó állapot

A robot működése közben nyomja meg bármelyik gombot a működés szüneteltetéséhez.

Ha a robot működése 10 percnél hosszabb ideje szünetel, az automatikusan Alvó üzemmódba lép. A roboton lévő összes jelzőfény kikapcsol. A robot felébresztéséhez nyomja meg a robot bármelyik gombját, vagy használja az alkalmazást.

Megjegyzés: Ha a robot működése szünetel, és a bázisállomásra van helyezve, akkor a jelenlegi takarítási művelet befejeződik.

Takarítás automatikus folytatása

Ha az akkumulátor töltöttségi szintje túl alacsony, a robot automatikusan visszatér a bázisállomásra tölteni. A megfelelő akkumulátortöltöttség elérése után a robot folytatja a befejezetlen takarítási műveletet.

Megjegyzés: A funkció használatához kérjük, engedélyezze azt az alkalmazásban.

Ne zavarjanak (DND) mód

Ha a robot a Ne zavarjanak (DND) üzemmódba van állítva, a robot nem tudja folytatni a takarítást. A DND mód alapértelmezés szerint gyárilag kikapcsolt állapotban van. Az alkalmazás használatával engedélyezheti a DND üzemmódot vagy módosíthatja a DND-időszakot. A DND-időszak alapértelmezés szerint 22:00-8:00 óra között van.

Megjegyzés:

• Az ütemezett takarítási feladatok a DND-időszakban a szokásos módon kerülnek végrehajtásra.
  A robot a DND-időszak lejárta után ott folytatja a takarítást, ahol abbahagyta.

Célzott takarítás

Amikor a robot várakozik, nyomja meg röviden a gombot a célzott takarítás mód engedélyezéséhez. Ebben az üzemmódban a robot egy 1,5 x 1,5 méteres négyzet alakú területet tisztít meg maga körül, és a célzott takarítás után visszatér a kiindulási pontra.

Robot újraíndítása

Ha a robot nem válaszol, vagy nem lehet kikapcsolni, nyomja meg és tartsa lenyomva a bekapcsológombot 10 másodpercig a kikapcsolás kikényszerítéséhez. Ezután a robot bekapcsolásához nyomja meg és tartsa lenyomva a bekapcsológombot 3 másodpercig.

Hogyan kell használni?

Porszívózás és felmosás

Megjegyzés: A felmosóegység első használatakor a robot alapértelmezés szerint a „Porszívózás és felmosás” feladatot hajtja végre.

1. Takarítás megkezdése

Nyomja meg a bekapcsológombot a roboton, vagy használja az alkalmazást a robot elindításához a bázisállomásról. Ezután a robot megtervezi az optimális takarítási útvonalat, és az alapján elvégzi a takarítási feladatot.

• Annak érdekében, hogy a robot a takarítás után könnyen visszatérjen a bázisállomásra, ajánlott a robotot a bázisállomásról indítani.
• A felmosóbetéteket a gép megtisztítja, mielött a robot elkezdené a felmosást, kérjük, várjon türelmesen.
• Ne mozgassa a bázisállomást, a tisztavíz-tartályt, a használtvíz-tartályt vagy a mosótálca szűrőjét működés közben.
  A melegvizes tisztítás engedélyezhető az alkalmazásban a felmosóbetét tisztításához, ami az összes módra vonatkozik. A leforrázás elkerülése érdekében ne érintse meg a vízkivezető nyllást, amikor a funkció be van kapcsolva.

2. A felmosófej automatikus tisztítása

Tisztítás közben a robot automatikusan visszatér a bázisállomásra, hogy az alkalmazásban megadott felmosófej-takarítási gyakoriság alapján kimossa a felmosóbetéteket. A bázisállomás automatikusan feltölti a robot víztartályát, és a robot folytatja a takarítást.

Hogyan kell használni?

1. Automatikusan kiüríti a porgyűjtő tartályt, kimossa és megszárítja a felmosóbetéteket

Miután a robot befejezi a takarítási feladatot, és visszatér a bázisállomásra töltés céljából, a bázisállomás automatikusan kiúriti a porgyűjtő tartályt, majd kimossa és megszárítja a felmosóbetéteket.

• Ha az automatikus ürítés funkció ki van kapcsolva az alkalmazásban, a bázisállomás nem fogja automatikusan kiüríteni a porgyűjtő tartályt.
• A bázisállomás az alkalmazásban megadott beállításnak megfelelően kiúríti a porgyűjtő tartályt.

4. A használtvíz-tartály tisztítása

Miután a robot elvégezte a feladatot, tisztítsa meg a használtvíztartályt a szagok kialakulásának elkerülése érdekében.

Felmosás a porszívózás után

Aktiválja a porszívózás utáni felmosás funkciót az alkalmazásban, és a robot automatikusan eltávolítja a bázisállomáson lévő felmosóegységet, hogy felporszívózza a padlót. A porszívózás befejezése után a robot visszatér a bázisállomásra a felmosóegység felszereléséhez, és a bázisállomás automatikusan kiúríti a portartályt. Ez követően a robot a főkefék és az oldalsó kefék felemelése után elkezdi a felmosást.

Csak porszívózás

Aktiválja a felmosás funkciót az alkalmazásban, és a robot automatikusan eltávolítja a bázisállomáson lévő felmosóegységet, és elkezdi a porszívózást.

Csak felmosás

Aktiválja a felmosás funkciót az alkalmazásban, és a robot automatikusan ellenőrzi, hogy a felmosóegység be van- e szerelve a bázisállomásba. Ha az nincs beszerelve, akkor a robot beszereli a felmosóegységet, és a főkefék és az oldalsó kefék felemelése után elkezdi a felmosást.

Rutinszerű karbantartás

HU

Alkatrészek

A robot megfelelő állapotának megőrzése érdekében a rutinszerű karbantartáshoz ajánlott az alkalmazásban található tartozékok használata vagy az alábbi táblázatban található útmutató figyelembe vétele.

Alkatrész Karbantartási gyakoriság Csereidőszak
Szennyvíztartály	Minden egyes használat után	/
Tisztavíz-tartály	2 hetente egyszer
Főkefék 6-12 havonta
A porgyűjtő tartály szűrője		3-6 havonta
Oldalsó kefe
Felmosóbetét tartók /
Mosótálca szűrő 1-2 havonta		/
A bázisállomás jeladási területe	Havonta egyszer
Töltőérintkezők
Automatikus ürítésű szellőzőnyilások
360 fokban forgatható kerék
Peremérzékelő
Görgőkerék
Lézeres távolságérzékelő (LDS)
3D-s kettős vonallézeres érzékelők
Szőnyegérzékelő
Szakadékérzékelők

Alkatrész Karbantartási gyakoriság Csereidőszak
Ütközőablak	Havonta egyszer	/
Ütköző
A robot automatikus vízutántöltő bemenete
A robot alsó része
Porgyűjtő tartály	Tisztítsa meg szükség szerint
Főkerekek
Réstartók
Porzsák	Vízkőgátló 18-36 havonta	2-4 havonta
Felmosóbetétek 1-3 havonta
Vízkőgátló

Megjegyzés: A karbantartás és a csere gyakorisága a tényleges használat függvénye. Ha különleges körülmények miatt kivételes eset következik be, azonnali karbantartás vagy alkatrészcsere ajánlott.

Rutinszerű karbantartás

Mosótálca szűrő

1. Vegye ki a robotot, és távolítsa el a mosótálca szüröt, miután a felmosóbetét tisztítása befejeződött.

1. Öblítse ki a mosótálca szűrőt tiszta vízzel, törölje tisztára, majd szerelje vissza azt a mosótálcába.

1. Használja az alkalmazást, vagy nyomja meg a gombot a robot visszahelyezéséhez a bázisállomásra, vagy helyezze vissza manuálisan a robotot.

Rutinszerű karbantartás

HU

Porzsák

1. Vegye le a portartály fedelét, és dobja ki a porzsákot. 3. Helyezzen be egy új porzsákot.

Megjegyzés: Ha felfelé húzza a fogantyút, a zsákot a készülék rögzíti azért, hogy a por és a törmelék ne hulljon ki véletlenül.

1. Szerelje vissza a portartály fedelét.2. Száraz ruhával távolítsa el a port és a

Rutinszerű karbantartás

Főkefék

1. Nyomja befelé a kefevédő kapcsokat a kefevédő eltávolításához, majd emelje ki a keféket a robotból.

1. Vegye ki a keféket az ábrán látható módon. Használja a mellékelt tisztítóeszközt a kefékbe gabalyodott hajszálak eltávolításához. Tisztítás után nyomja be a keféket erőteljesen a főkefetartóba, amíg be nem kattannak a helyükre.

1. A szitanyomásos nyilakkal felfelé fordítva, ferdén, lefelé haladva helyezze be a főkefetartót a nyilásokba.

1. Igazítsa a kefevédő elülső végét a nyíláshoz, és ferdén, lefelé haladva helyezze be, majd nyomja a helyére.

Megjegyzés: A főkefék kihúzásakor legyen óvatos a sérülések elkerülése érdekében.

Rutinszerű karbantartás

Oldalsó kefe

Csavarozza le az oldalsó kefét egy csavarhúzóval, tisztítsa meg a kefét a hajszálaktól, majd csavarozza azt vissza.

Vegye ki és tisztítsa meg a felmosóbetét tartókat.

360 fokban forgatható kerék

Egy szerszámmal, például egy kis csavarhúzóval válassza szét a 360 fokban forgatható kerék tengelyét és abroncsát. Ne alkalmazzon túlzott erőkifejtést.
- Öblítse le a 360 fokban forgatható kereket folyó víz alatt, és tegye vissza, miután teljesen megszáradt.

Rutinszerű karbantartás

A porgyújtő szűrője

1. Nyissa fel a robot fedelét, és nyomja meg a porgyűjtő tartály rögzítőkapcsát a porgyűjtő eltávolításához.

1. Vegye ki a porgyújtő tartály majd ürítse ki a porgyújtő tartályt.

1. Óvatosan kopogtassa meg a szűrő kosarát a szennyeződések eltávolítása érdekében.

Megjegyzés: A sérülések elkerülése érdekében ne kefével, az ujjával vagy éles tárgyakkal tisztítsa meg a szüröt.

1. A porgyűjtő tartályt és a szűrőt öblítse le vízzel, és a visszaszerelés előtt várja meg amíg teljesen megszáradnak.

• A porgyűjtő tartályt és a szűrőt csak tiszta vizzel öblítse ki. Ne használjon tisztítószert.
• A porgyűjtő tartályt és a szűrőt csak akkor használja, ha már teljesen megszáradtak.

Rutinszerű karbantartás

A robot érzékelői

Törölje le a robot érzékelőit puha és száraz törlőkendővel az alábbi ábrán látható módon:

Megjegyzés: A nedves ruha károsíthatja a robot és a bázisállomás érzékeny element. A tisztitáshoz használjon száraz ruhát.

Töltőérintkezők és jeladási terület

Tisztítsa meg a töltőérintkezőket és a jeladási területet puha és száraz ruhával.

Automatikus ürítésű szellőzőnyílások

Tisztítsa meg a robot és a bázisállomás automatikus ürítésű szellőzőnyílásait puha és száraz ruhával.

Rutinszerű karbantartás

Szennyvíztartály

1. Vegye ki a használtviz-tartályt, nyissa ki a fedelét, és öntse ki a használt vizet.

1. Öblítse le a használtvíz-tartályt tiszta vízzel, és a mellékelt tisztítóeszközzel tisztítsa meg a használtvíz-tartály belső falát.

Megjegyzés: A használtvíz-tartályban lévő úszógolyó egy mozgó alkatrész. Ne alkalmazzon túl nagy erökifejtést a tisztítás során, nehogy megsérüljön.

Felmosóbetétek

A felmosóbetétek cseréjéhez vegye ki a felmosóbetéteket a felmosóbetét tartókból.

A robot nagy teljesítményű lítium-ion akkumulátoregységet tartalmaz. Az akkumulátor optimális teljesítményének fenntartása érdekében ügyeljen arra, hogy a napi használat során mindig jól feltöltött állapotban legyen. Ha a robotot hosszabb ideig nem használja, kapcsolja ki és tegye el. A túlzottan lemerült állapotból eredő károk megelőzése érdekében háromhavonta legalább egyszer töltse fel a robotot.

Hibaelhárítás

Probléma Megoldás
A robot nem kapcsolódik be.	Az akkumulátor lemerült. Töltse fel a robotot a bázisállomáson, és próbálja meg újra.Az akkumulátor hőmérséklete túl alacsony vagy túl magas. A készüléket 0°C és 40°C közötti hőmérsékleten ajánlott üzemeltetni.
A robot nem töltődik.	A bázisállomás nincs csatlakoztatva a tápellátáshoz. Ellenőrizze, hogy a tápkábel mindkét végének csatlakozása megfelelő-e.A bázisállomás és a robot töltőérintkezői közötti kapcsolat nem megfelelő. Tisztítsa meg a töltőérintkezőket. Ellenőrizze, hogy nem került-e idegen tárgy a robot csatlakozóiba, és ha igen, távolítsa el azt.
A robot nem tud csatlakozni a Wi-Fi-hez.	A Wi-Fi hálózat jelszava helytelen. Győződjön meg arról, hogy a Wi-Fi hálózat jelszava helyesen van-e megadva. A robot nem támogatja az 5 GHz-es Wi-Fi kapcsolatot. Győződjön meg arról, hogy a robot 2,4 GHz-es Wi-Fi-kapcsolathoz van csatlakoztatva.A Wi-Fi jel gyenge. Győződjön meg arról, hogy a robot jó Wi-Fi lefedettségű területen van-e.Előfordulhat, hogy a robot nem áll készen a konfigurálásra. Kérjük, lépjen ki és lépjen be újra az alkalmazásba, majd próbálja újra az utasításokat követve.
A robot nem találja a bázisállomást és nem tud visszatérni oda.	A bázisállomás le van választva a tápellátásról, vagy elmozdult, amikor a robot éppen nem volt rajta. Kérjük, csatlakoztassa a bázisállomást a tápegységhez, vagy helyezze a robotot a bázisállomásra a töltéshez.Túl sok akadály van a bázisállomás körül. Helyezze a bázisállomást egy nyitottabb területre.A robot mozgatásával a robot újrapozicionálhatja magát, és újra létrehoz egy térképet, ha az újrapozicionálás nem sikerült. Ha a robot túl messze van a bázisállomástól, előfordulhat, hogy nem képes automatikusan visszatérni oda. Ebben az esetben kézzel kell a robotot a bázisállomásra helyezni.Törölje át a bázisállomás jeladási területét a por vagy törmelék eltávolítása érdekében.
A robot elakad a bázisállomás előtt, és nem képes visszatérni oda.	Ellenőrizze, hogy van-e elegendő hely a bázisállomás két oldalán vagy előtte ahhoz, hogy a robot ne legyen akadályoztatva.A töltéshez való visszatérés útja el van zárva, pl. az ajtó zárva van.A robot megcsúszhat, ha a bázisállomás előtti padló túlságosan nedves. Ha ez a helyzet áll fenn, törölje fel a felesleges vizet, mielőtt újra próbálkozna.Javasoljuk, hogy helyezze át a bázisállomást egy másik helyre, és próbálja meg újra.Győződjön meg arról, hogy a rámpabővítő lemez megfelelően van-e felszerelve.
A robot nem kapcsolódik ki.	A robotot töltés közben nem lehet kikapcsolni. Javasoljuk, hogy távolítsa el a robotot a bázisállomásról, majd a kikapcsoláshoz tartsa lenyomva a bekapcsológombot 3 másodpercig.Ha a robot nem kapcsolható ki az 1. lépés végrehajtásával, nyomja meg és tartsa lenyomva a bekapcsológombot 10 másodpercig a robot kényszerített kikapcsolásához. Ha a probléma továbbra is fennáll, forduljon az ügyfélszolgálathoz.
A töltési sebesség lassú.	A robot teljes feltöltése körülbelül 4,5 órát vesz igénybe, ha az akkumulátora lemerült.Ha a robotot a megadott tartományon kívüli hőmérsékleten üzemelteti, a töltési sebesség automatikusan lelassul az akkumulátor élettartamának meghosszabbítása érdekében.A töltőérintkezők mind a roboton, mind pedig az bázisállomáson piszkosak lehetnek. Kérjük, törölje le őket száraz törlőkendővel.
A zaj a robot működése közben fokozódik.	Ellenőrizze, hogy a porgyűjtő tartály szűrője el van-e tömódve. Ha igen, tisztítsa meg vagy cserélje ki.Egy kemény tárgy beakadhat a főkefékbe vagy a porgyűjtő tartályba. Ellenőrizze és távolítsa el a kemény tárgyakat.A főkefékre vagy az oldalsó kefére haj- és szőrszálak tekeredhetnek. Ellenőrizze, és távolítsa el az idegen anyagokat.Állítsa át a szívási módot Standard vagy Csendes üzemmódra.
A robot nem a beállított útvonalat követve mozog.	Az olyan tárgyakat, mint a tápkábelek és a papucsok, a robot használata előtt el kell rendezni.A nedves, csúszós felületen végzett munka a főkerék megcsúszását okozza. Javasoljuk, hogy a robot használata előtt száritsa meg a nedves felületeket.Törölje le a robot ütközőablakát és a 3D kettős vonallézeres érzékelőit tiszta, puha törlőkendővel, hogy tiszták és akadálymentesek maradjanak.
A robot nem találja a takarítandó helyiségeket.	Győződjön meg arról, hogy a takarítandó helyiségek ajtajai nyitva legyenek.A takarítandó helyiség előtti terület nedves és csúszós lehet, ami a robot megcsúszását okozhatja és rendellenes működést eredményezhet. Kérjük, a robot használata előtt próbálja meg megszárítani a padlót.

Hibaelhárítás

Probléma Megoldás
A robot a töltés után nem folytatja a takarítást.	Győződjön meg arról, hogy a robot nincs-e Ne zavarjanak (DND) üzemmódra állítva, amely meggátolja a takarítás folytatását.A robot nem folytatja a takarítást, miután manuálisan a bázisállomásra helyezte a robotot, illetve az alkalmazáson keresztül vagy a gomb megnyomásával töltésre küldte a robotot.
Az állomás nem tudja automatikusan kiúríteni a porgyűjtő tartályt.	Ellenőrizze, hogy a portartályban lévő porzsák tele van-e.Ha a porzsák nem telt meg, ellenőrizze, hogy van-e akadály a robot, a bázisállomás vagy a porgyűjtő tartály automatikus ürítésű szellőzőnyílásainál. Ha ez előfordul, időben tisztítsa meg az eltömődött részt.
A vízszint a mosótálcán rendellenes.	Ellenőrizze, hogy a használtvíz-tartály tömítése nem laza-e vagy hibásan van-e felszerelve, és ha igen, kézzel állítsa vissza. Ha a probléma továbbra is fennáll, forduljon az ügyfélszolgálathoz.Óvatosan nyomja le a használt-víz tartályt, és győződjön meg arról, hogy helyesen van-e beszerelve.Vegye ki a mosótálca szűrőjét, és ellenőrizze, hogy a szennyvízelvezető kimenete nem dugult-e el, és tisztítsa meg.Ellenőrizze a tisztítóoldatot. A hivatalosan jóváhagyott tisztítószereken kívül ne adjon hozzá semmilyen más folyadékot.
A felmosóbetét tartója rendellenesen megemelkedett.	Vegye ki a felmosóbetét tartóját, hogy ellenőrizze, nem akadt-e bele idegen tárgy, és próbálja meg újraindítani a robotot. Ha a probléma továbbra is fennáll, forduljon az ügyfélszolgálathoz.
A tisztavíz-tartály alatt vagy a tömítés körül víz van.	A tisztavíz-tartály kivételekor előfordulhat, hogy a tartály alatt vagy a tömítés körül némi víz marad a csőben.Ez normális jelenség. Törölje le száraz ruhával.

További támogatásért forduljon hozzánk a https://global.dreametech.com címen.

Műszaki adatok

Robot

Típus RLL94CE
Feltöltési idő Kb. 4,5 óra
Névleges feszültség 14,4 V	==
Névleges teljesítmény 75 W
Működési frekvencia 2400-2483,5 MHz
Maximális kimeneti teljesítmény	< 20 dBm

Normál használat esetén ezt a berendezést legalább 20 cm távolságban kell tartani az antenna és a felhasználó teste között.

Bázisállomás/töltődokkoló

Energiafogyasztás készenléti módban: ≤ 0,5 W (15 percen belül, miután a robot elhagyta a bázisállomást/töltődokkolót)

Robot és bázisállomás/töltödokkoló

Energiafogyasztás hálózati készenléti módban: ≤ 2 W (20 percen belül, miután a robotporszívó akkumulátoregysége teljesen feltöltődött.)

Energiafogyasztás készenléti módban: ≤ 0,5 W (20 percen belül, miután a robotporszívó akkumulátoregysége teljesen feltöltődött.)

Bázisállomás

Típus RCLE0101-2
Névleges bemenet 220-240 V	~ 50-60 Hz
Névleges kimenet 20 V	==2 A
Névleges teljesítmény (porürítés közben)	700 W
Névleges teljesítmény (melegvizes takarítás közben)	1160 W
Névleges teljesítmény (töltés és szárítás közben)	87 W

Megjegyzés:

A névleges teljesítményt (melegvizes tisztítás során) a representatív időszak alatti teljesítményérték határozza meg (25 °C vízhőmérséklet).
A névleges teljesítményt (töltés és szárítás közben) a teljes terhelési időszak alatti teljesítményérték határozza meg.

Újratölthető lítium-ion akkumulátorcsomag

Akkumulátor típusa	R2416-4S2P-MMBK/R2416-4S2P-XDEV
Típus Lítium-ion
Névleges kapacitás 5.8 Ah
Szám 1

Az akkumulátor ártalmatlanítása és eltávolítása

HU

A beépített lítium-ion akkumulátor olyan anyagokat tartalmaz, amelyek veszélyesek a környezetre. Az akkumulátor ártalmatlanítása előtt győződjön meg arról, hogy az akkumulátort szakképzett technikus távolítja el, és megfelelő újrahasznosító létesítményben ártalmatlanítják.

• ártalmatlanítás előtt az akkumulátort ki kell venni a készülékből;
• akkumulátor eltávolításakor a készüléket le kell választani a táphálózatról;
• az akkumulátor ártalmatlanítását biztonságosan kell elvégezni.

VIGYÁZAT:

Az akkumulátor eltávolítása előtt válassza le az áramot, és merítse le az akkumulátort, amennyire csak lehetséges.

Az elhasználódott akkumulátorokat a megfelelő újrahasznosító létesítményben kell ártalmatlanítani.

A robbanásveszély elkerülése érdekében ne tegye ki magas hömérsékletű környezetnek.

Visszaélésszerű körülmények között folyadék szivároghat ki az akkumulátorból. Megérintése esetén öblítse le vízzel, és forduljon orvoshoz.

Eltávolítási útmutató:

1. Fordítsa meg a robotot, egy megfelelő szerszámmal távolítsa el a robot hátulján lévő csavarokat, majd vegye le a fedelet.
2. Az akkumulátor eltávolításához húzza ki az akkumulátor és a nyomtatott áramköri lap közötti csatlakozókat.

WEEE információk

Az ezzel a szimbólummal ellátott termékek elektromos és elektronikus hulladéknak minősülnek (a 2012/19/EU irányelv szerinti elektromos és elektronikus berendezések hulladékkezelése), amelyeket szelektálni kell és nem szabad a nem szétválogatott háztartási hulladékkal együtt kezelni. Ehelyett inkább az emberi egészséget és a környezetet kell védenie azzal, hogy hulladékká vált készülékeit a kormány vagy a helyi hatóságok által kijelölt, az elektromos és elektronikus berendezések hulladékának újrahasznosítására szakosodott gyűjtőhelyen adja le. A helyes ártalmatlanítás és újrahasznosítás segít megelőzni a környezetre és az emberi egészségre gyakorolt lehetséges negatív következményeket. Kérjük, forduljon az összeszerelést végző szakemberhez vagy a helyi hatóságokhoz az ilyen gyűjtőpontok helyével és használati feltételeivel kapcsolatos további információkért.

Likvidácia a demontáž batérie
