HASZNÁLATI ÚTMUTATÓ ROVI HO70B Eldom

1. első használat előtt alaposan tanulmányozza át az egész használati útmutatót
2. a készüléket a házon megengedett paramétereknek megfelelő elektromos hálózatba kösse
3. mindig áramtalanítsa a készüléket tisztítás és ápolás előtt, hibás működés esetén és a használat befejezése után
4. amikor áramtalanítja a készüléket, mindig a villásdugót fogja meg, ne a kábelt húzza
5. soha ne használja a készüléket kád, zuhanyzó, mosdó, medence stb. közelében
6. tilos víz alá meríteni a készüléket. A készülékre nem fröccsenhet víz
7. ne használja gyúlékony anyagok, például bútorok, ágynemű, papír, ruhák, függönyök, szőnyegpadló stb. közelében, valamint olyan anyagok közelében, amelyek deformálódhatnak
8. ne használja olyan helyiségekben, ahol fokozott gázrobbanásveszély áll fenn és ahol gyúlékony oldószereket, lakkokat vagy ragasztót használnak fel
9. ne használja szabad ég alatt
10. a készülék csak függőleges helyzetben használható
11. ne érjen a készülékhez vizes ill. nedves kézzel vagy lábbal
12. a készüléket csak a fogantyúnál (2) fogva emelje és hordozza
13. gyermekektől és háziállatoktól távol tartandó. Használat közben a radiátor felületének hőmérséklete meglehetősen magas lehet
14. ha a készülék üzemel, ne tegyen rá ruhákat vagy más textilanyagokat
15. ne használja a készüléket ruhaszárításra

16. ne vezesse a tápkábelt a radiátor és a meleglevegő-kifúvó nyílások felett

17. ezt a készüléket 8 éves és idősebb gyerekek, csökkent fizikai, érzékszervi vagy értelmi képességű, illetve kellő tapasztalattal és tudással nem rendelkező személyek csak akkor használhatják, ha felügyelet alatt állnak vagy ha megtanították őket a készülék biztonságos használhatára, és megértették a kapcsolódó veszélyeket. Gyerekek nem játszhatnak a készülékkel. A tisztítást és karbantartást nem végezhetik gyerekek, ha nincsenek felügyelet alatt.

18. ne hagyja felügyelet nélkül a bekapcsolt készüléket
19. ha nem használja a készüléket, áramtalanítsa
20. mielőtt eltenné a készüléket, várja meg, amíg kihül
21. rendszeresen ellenőrizze, hogy a tápkábelen és az egész készüléken nincs-e bármilyen jellegű sérülés. Ne kapcsolja be a készüléket, ha sérülést észlel rajta
22. ne használja a készüléket, ha a tápkábel sérült, ha a készülék leesett vagy más módn sérült
23. olajszivárgás esetén lépjen kapcsolatba a márkaszervizzel
24. a készülék javítását kizárólag márkaszerviz végezheti – a szervizpontok címét a www.eldom.eu honlapon találja. Tilos a készüléket módosítani vagy nem eredeti cserealkatrészeket ill. elemeket használni, mivel ez veszélyt jelenthet a felhasználóra.

Az Eldom Sp. z o. o. nem vállal felelősséget a készülék nem rendeltetésszerű használatából eredő esetleges károkért.

TISZTÍTÁS és ÁPOLÁS

• tisztítás előtt húzza ki a villásdugót a dugaszolóaljzatból
• tilos víz alá meríteni a készüléket
• ne használjon erős tisztítószereket és olyan szereket vagy eszközöket, amelyek kárt tehetnek a készülék felületében
• a készülék borítását nedves ruhával törölje át

KÖRNYEZETVéDELEM

• a készülék olyan anyagokból készült, amelyek ártalmatlaníthatók vagy újrahasznosíthatók
• az elhasznált készüléket vigye hulladékudvarba, ahol szelektiven kezelik az elektromos és elektronikai berendezéseket (az e-hulladékot)

JÓTÁLLÁS

• a készülék otthon történő fogyasztói felhasználásra készült
• professzionális felhasználása tilos
• nem rendeltetésszerű használat esetén a jótállás érvényét veszti

HU

HASZNÁLATI ÚTMUTATÓ

OLAJRADIÁTOR HO70B/HO70C

eldom

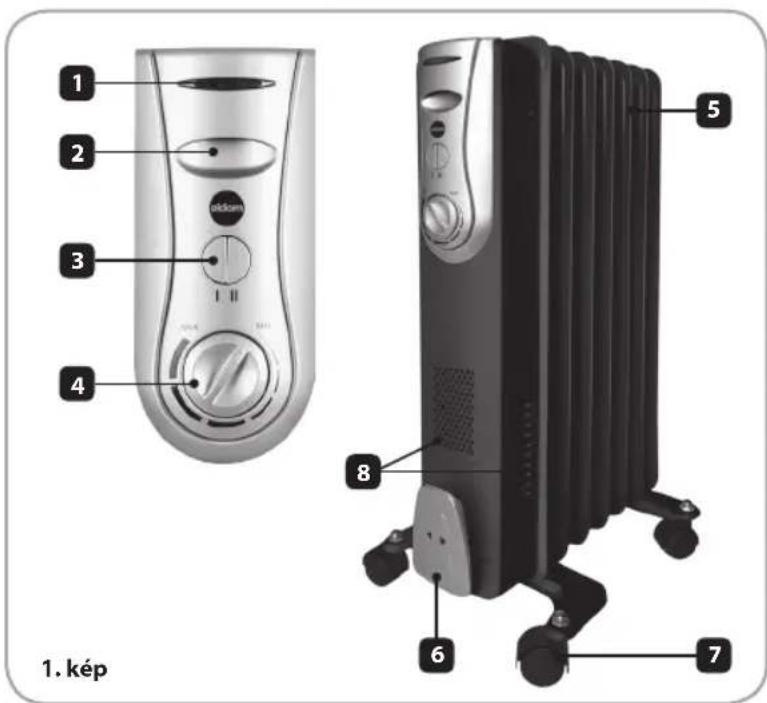

ÁLTALÁNOS LEÍRÁS

1. Jelzőfény
2. Fogantyú
3. Kapcsoló
4. Termosztát
5. Fütöbordák
6. Kábeltartó fogantyú
7. Önbeálló görgők
8. Szellőzőnyílások

MÜSZAKI ADATOK

teljesítmény: 1500W

- tápfeszültség: 230V \~ 50Hz

RENDELTETÉS

A HO70 olajradiátor lakóhelyiségek fűtésére szolgál. A készülék a legmagasabb minőségi elvárásoknak megfelelő korszerű gyártási technológiával készült. A szigorú gyártási szabványoknak köszönhetően használata biztonságos és egyszerű.

A KÉSZÜLÉK HASZNÁLATA

• a készülék kicsomagolása után ellenőrizze,
  hogy nem sérült-e meg szállítás közben. Ha bármilyen kétsége lenne, ne használja a készüléket addig, amíg kapcsolatba nem lépett egy márkaszervizzel,
• szerelje fel a görgőket (7) - 2. kép
• a készüléket sima, stabil és hőálló felületen, bútoroktól és gyúlékony tárgyaktól legalább 2 m-re állítsa fel,
• állítsa a termosztátot (4) ai "MIN" helyzetbe,
• kösse a készüléket a használati útmutatóban megadott paraméterekkel rendelkező elektromos hálózatba,

• a kapcsoló (3) segítségével válassza ki a fűtéserősséget:

• "I" - 600W

• "II" - 900W

• "I"+II" - 1500W

• a készülék akkor kezdí meg működését, ha a termosztát (4) csavarógombjával kiválasztotta a működési hőmérsékletet. A legmagasabb hőmérsékleti értéket úgy választhatja ki, ha a termosztát csavarógombját a "MAX" helyzetbe csavarja és mindkét kapcsolót (3) benyomja.

• a készülék működését a jelzőfény (1) mutatja.

A készülék kizárólag függőleges helyzetben működik. A készülékben található boruláskapcsoló áramtalanítja a készüléket, ha a készülék felbillen.

Ha a radiátor üzemel, ne tegyen rá ruhákat vagy más textilanyagot. Ne takarja el a készülék szellőzőnyílásait.

A készülékben túlmelegedésgátló működik, amely túlforrósodás esetén kikapcsolja a készüléket. Ilyen esetben állítsa a termosztát csavarógombjákt a "MIN" helyzetbe, húzza ki a villásdugót a dugaszolóaljzatból, és szüntesse meg a túlmelegedés okát. Várja meg, amíg a készülék kihül, és csak ezután kapcsolja be újra.

ÖSSZESZERELÉS

1. Óvatosan fordítsa fejjel lefelé a készüléket (lehetőleg puha felületen, hogy ne sértse fel a készülék védőbevonatát).
2. A csipeszek és anyák segítségével szerelje fel a fém görgőtartókat - 2. kép. A görgőtartókat az 1. képen látható módon helyezze el.
3. Az önbeálló görgőket helyezze a görgőtartókba és a készletben található anyákkal rögzítse őket.
4. Fordítsa vissza a szokásos függőleges helyzetbe a radiátort.

1

2. kép.

2
