Terméktípus	Gáz grill főzőlap
Márka	Whirlpool
Modell	GOS 6415/NB1
Méretek (Sz x M x Ma)	kb. 590 x 510 x 42 mm
Kivágási méretek (Sz x M)	560-562 x 480-482 mm (standard)
Gáztípusok	Földgáz (G20) és PB-gáz (G30/G31)
Égők száma	4 (1 gyors, 2 félgyors, 1 segéd)
Teljes teljesítmény	7,30 kW
Gyors égő teljesítménye	3,00 kW
Félgyors égő teljesítménye	1,65 kW egyenként
Segédégő teljesítménye	1,00 kW
Gyújtás	Elektronikus (nyomógombos)
Biztonsági berendezés	Lángőrző biztonsági berendezés (termoelem)
Anyag	Üvegfelület zománcozott részekkel, rozsdamentes acél
Tápellátás	220-240 V ~ 50-60 Hz, 0,6 W
Súly	kb. 12 kg (becsült)
Tisztítás	Kivehető rácsok, égőfedelek és égők; puha ruhával és enyhe mosószerrel tisztítható
Beszerelés	Standard vagy síkba süllyesztett beszerelés; szakképzett szerelő szükséges
Gázcsatlakozás	Rugalmas vagy merev fémtömlő; 1/2"-os gázmenet
Tartozékok	Tömítés, rögzítő konzolok, befecskendezők (átalakításhoz)
Garancia	Lásd a garanciafüzetet

Gyakran ismételt kérdések - GOS 6415/NB1 WHIRLPOOL

Hogyan szereljem be a gázfőzőlapot?

A beszerelést szakképzett szerelőnek kell elvégeznie. Gondoskodjon a megfelelő gáz- és elektromos csatlakozásokról, ellenőrizze a szivárgást szappanos vízzel, és ellenőrizze a láng stabilitását. A részletes lépésekért olvassa el a kézikönyvet.

Átalakíthatom a főzőlapot más gáztípus használatára?

Igen, a főzőlap átalakítható földgáz vagy PB-gáz használatára a befecskendezők cseréjével és a minimális gázbeállítás módosításával. Ezt a műveletet szakképzett szerelőnek kell elvégeznie.

Hogyan tisztítsam a főzőlapot?

Tisztítsa a főzőlap felületét meleg vízzel és semleges mosószerrel puha ruhával vagy szivaccsal. Kerülje a súrolószereket és a klórtartalmú tisztítószereket. A kivehető részek, mint a rácsok, égőfedelek és égők kézzel moshatók vagy mosogatógépben (csak öntöttvas rácsok) elhelyezhetők.

Mit tegyek, ha egy égő nem gyullad be?

Ellenőrizze, hogy a gázellátás nyitva van-e, és a palack (ha PB-gáz) nem üres-e. Tisztítsa meg az égőnyílásokat és az elektromos gyújtógyertyát. Győződjön meg róla, hogy a gombot 5-10 másodpercig nyomva tartja a gyújtás után. Ha továbbra is probléma van, lépjen kapcsolatba az Ügyfélszolgálattal.

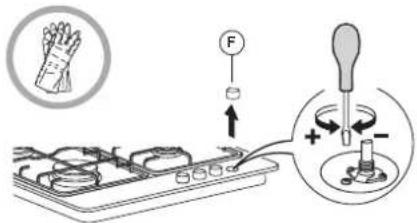

Hogyan állítsam be a minimális lángot?

Ezt a beállítást szakképzett szerelőnek kell elvégeznie. Vegye le a gombot, és fordítsa el a csapon lévő csavart: meghúzva csökkenti a lángmagasságot, lazítva növeli. Beállítás után zárja le viasszal vagy azzal egyenértékű anyaggal.

Biztonságos a főzőlap gyermekek számára?

A 3 év alatti gyermekeket távol kell tartani. A 3-8 éves gyermekeket távol kell tartani, kivéve ha folyamatosan felügyelik. A 8 év feletti gyermekek és csökkent képességű személyek a készüléket felügyelet mellett, a biztonságos használati utasítások betartásával használhatják.

Milyen típusú edények ajánlottak?

Használjon lapos aljú edényeket, amelyek átmérője megegyezik az égő méretével: Gyors (24-26 cm), Félgyors (16-22 cm), Segéd (8-14 cm). Ne használjon billegő edényeket, túlméretezett edényeket vagy hőterelőket.

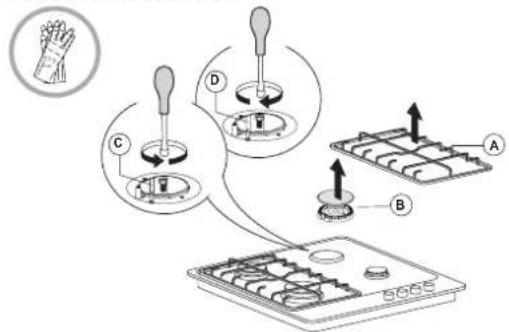

Hogyan cseréljem ki a befecskendezőket a gázátalakításhoz?

Távolítsa el a rácsokat és az égőket. Csavarkulcs segítségével csavarja ki a befecskendezőt, és cserélje ki az új gáztípusnak megfelelőre. Szerelje össze, és ellenőrizze a szivárgást. Ezt szakképzett szerelőnek kell elvégeznie.

Mit tegyek gázszivárgás esetén?

Azonnal zárja el a gázellátást, és szellőztesse ki a helyiséget. Ne működtessen elektromos kapcsolókat, és ne okozzon szikrát. Segítségért forduljon a gázszolgáltatóhoz vagy az Ügyfélszolgálathoz.

A főzőlap rendelkezik garanciával, és hogyan jutok hozzá a szervizhez?

Igen, a főzőlap garanciával rendelkezik. Tekintse meg a garanciafüzetet, vagy regisztrálja a terméket a www.whirlpool.eu/register oldalon. Szervizhez hívja a garanciafüzetben feltüntetett számot, vagy kövesse a weboldal utasításait.

HASZNÁLATI ÚTMUTATÓ GOS 6415/NB1 WHIRLPOOL

Töltse le a teljes útmutatót a http://docs.whirlpool.eu honlapról, vagy hívja fel a garancia füzetben megtalálható telefonszámot.

⚠ Jelen utasítások akkor érvényesek, ha az országjelzés a készüléken is szerepel. Ha a jelzés nem szerepel a készüléken, kövesse a műszaki utasításokat, melyek elegendő információt nyújtanak ahhoz, hogy a készüléket megfelelően átalakíthassa az adott országban történő használathoz.

⚠ VIGYÁZAT! A gázzal működő tűzhely működés közben hőt, párát és robbanásveszélyes anyagokat bocsát ki abban a helyiségben, ahol üzembe helyezték. Biztosítsa a konyha megfelelő szellőzését, különösen a készülék használata közben: hagyja nyitva a természetes szellőzőnyílásokat, vagy építsen be mechanikus elszívóberendezést (mechanikus szagelszívót). Ha a készüléket hosszabb ideig használja, további szellőztetésre lehet szükség, tehát lehet, hogy ki kell nyitnia az ablakot, vagy magasabb fokozatra kell állítania a mechanikus szagelszívót, ha van.

⚠️ Ha nem tartja be pontosan az útmutató utasításait, tűz vagy robbanás keletkezhet, amely anyagi kárt vagy személyi sérülést okozhat.

A készülék használata előtt olvassa el az alábbi biztonsági útmutatót. Órizze meg a későbbi felhasználás érdekében.

A kézikönyvben és a készüléken található fontos biztonsági figyelmeztetéseket mindig olvassa el és tartsa be. A gyártó nem vállal felelősséget a biztonsági utasítások figyelmen kívül hagyásából, a készülék nem rendeltetésszerű használatából vagy a készülék kezelőszerveinek helytelen beállításaiból eredő károkért. VIGYÁZAT! Ha a főzőlap felszíne megrepedt, ne használja a készüléket – elektromos áramütés kockázata. VIGYÁZAT! Tüzveszély: Ne tároljon semmilyen tárgyat a főzőlapon.

⚠ FÍGYELEM: A főzési folyamat során ne hagyja a készüléket hosszabb időre felügyelet nélkül. Rövid főzési folyamat során a készülék folyamatos felügyelete szükséges.

⚠ VIGYÁZAT! Ha felügyelet nélkül zsírral vagy olajjal főz a főzőlapon, az veszélyes lehet, és tüzet okozhat. SOHA ne próbálja a keletkezett tüzet vízzel eloltani! Inkább kapcsolja ki a készüléket, majd takarja le a lángokat pl. egy fedővel vagy egy tűzálló ponyvával.

⚠️ Ne használja a főzőlapot munkafelületként vagy támasztékként. Tűzbiztonsági okokból ne hagyjon konyharuhát vagy más gyúlékony tárgyat a készülék közelében, amíg annak minden része teljesen ki nem hül. ⚠️ Kisgyermekeket (0–3 év között) ne engedjen a készülék közelébe. A 3–8 év közötti gyerekek kizárólag felnőtt felügyelete mellett tartózkodhatnak a készülék közelében. A 8 évnél idősebb gyermekek, illetve a korlátozott fizikai, érzékelési vagy mentális képességű felnőttek, valamint a készülék használatát nem ismerő, illetve abban nem gyakorlott személyek kizárólag felügyelet mellett használhatják a készüléket, vagy csak azután, ha a készülék biztonságos használatával kapcsolatos utasításokat és a használattal járó kockázatokat megismerték. Ne engedje, hogy gyermekek játsszanak a készülékkel! A készülék tisztítását és karbantartását gyermekek kizárólag felügyelet mellett végezhetik.

⚠ VÍGYÁZAT! Ha a főzőlap üvege eltörik: Azonnal kapcsolja ki az összes gázrózsát és elektromos fűtőelemet, majd húzza ki a készüléket az elektromos hálózatból; Ne nyúljon a főzőlap felszínéhez; Ne használja a készüléket.

Az üvegburkolat eltörhet, ha felforrósodik. Kapcsolja ki az összes gázrózsát és az elektromos főzőlapokat, mielőtt lehajtaná az üvegburkolatot. Ne hajtsa le az üvegburkolatot, amíg a gázrózsák még égnek.

⚠ VIGYÁZAT! A készülék és annak hozzáférhető részei használat közben felforrósodnak. Ügyeljen arra, hogy ne érjen a fűtőelemekhez. A 8 évesnél fiatalabb gyermekeket távol kell tartani a készüléktől, hacsak nincsenek folyamatos felügyelet alatt.

RENDELTETÉSSZERÜ HASZNÁLAT

⚠ VIGYÁZAT! A készüléket nem lehet külső kapcsolószerkezettel (pl. időzítő) vagy távirányítóval használni.

⚠ A készüléket háztartási célra és ahhoz hasonló célú felhasználásra tervezték, mint például: munkahelyi konyha boltokban, irodákban és más munkahelyeken; tanyán; szállodák, motelek, reggelit és szobát kínáló és egyéb szálláshelyek vendégei számára.

⚠ Egyéb célra történő használata tilos (pl. helyiség fűtése).

⚠ A készüléket nem ipari felhasználásra tervezték. Ne használja a készüléket a szabadban.

⚠️ Olyan edényeket használjon, amelyek aljának átmérője a gázrózsák méretével azonos vagy annál kissé nagyobb (lásd vonatkozó táblázat). Ügyeljen arra, hogy a rácsokra helyezett edények ne nyúljanak túl a tűzhelylap szélén.

⚠ A rácsok helytelen használata károsíthatja a készüléket: ne használja a rácsokat fordítva, és ne húzza öket a főzőlapon.

Ne hagyja, hogy a gázrózsa lángja továbbérjen az edény szélénél. Ha a főzőlap felülete üveg, ne használjon öntöttvas serpenyőket, római tálakat, terrakottaedényeket.

Ne használja a következőket: hőelosztó eszközöket, például fémhálót vagy bármilyen más hálót; egy edényhez (pl. hosszúkás halsütő edény) egyszerre két gázrózsát.

Ha a gázszolgáltatás helyi körülményei miatt a gázrózsák begyújtása nehézkes, javasoljuk, hogy próbálja újra úgy, hogy közben a gázrózsát a legkisebb lángra állítja.

Ha a főzőlap fölé elszívóberendezést szerel, kövesse az elszívóhoz mellékelt utasításokat az üzembe helyezéshez.

Arácsokvédőgumitalpait kisgyermekek esetleg lenyelhetik, ígyfulladásveszélyt jelentenek. A rácsok levétele után ellenőrizze, hogy a gumitalpak megfelelően vannak-e rögzítve.

ÜZEMBE HELYEZÉS

⚠ A készülék mozgatását és üzembe helyezését a sérülésveszély csökkentése érdekében két vagy több személy végezze. Viseljen védőkesztyűt a készülék kicsomagolása és üzembe helyezése során, nehogy megvágja magát.

⚠️ Azelektromoségázbekötéseketa helyielőírásoknak megfelelően kell elvégezni.

⚠️ A készülék üzembe helyezését és javítását, a vízbekötést (ha van) és az elektromos csatlakoztatást is beleértve, kizárólag képzett szakember végezheti. Csak akkor javítsa meg vagy cserélje ki a készülék egyes alkatrészeit, ha az adott művelet szerepel a felhasználói kézikönyvben. Ne engedje a gyermekeket abba a helyiségbe, ahol az üzembe helyezést végzi. A készülék kicsomagolása után ellenőrizze, hogy a szállítás során nem sérült-e meg. Problema esetén vegye fel a kapcsolatot a kereskedővel vagy a legközelebbi vevőszolgálattal. Üzembe helyezés után a csomagolóanyagokat (műanyag, habszivacs stb.) az esetleges fulladásveszély miatt olyan helyen tárolja, vagy úgy dobja ki, hogy a gyermekek ne férhessenek hozzá. Az áramütés elkerülése érdekében az üzembe helyezési műveletek előtt húzza ki a készülék hálózati csatlakozóját. Az áramütés elkerülése érdekében az üzembe helyezés során győződjön meg arról, hogy a készülék miatt nem sérül-e a hálózati tápkábel. A készüléket csak a megfelelő üzembe helyezést követően kapcsolja be.

⚠ VIGYÁZAT! A készülék adott országnak megfelelő módosítása és az üzembe helyezés módja alapvető fontosságú a készülék biztonságos használata szempontjából.

⚠️ A nyomásszabályzók segítségével állítsa be az utasításban jelzett gáznyomást.

⚠️ A helyiségben légelszívó berendezést kell elhelyezni a használat során keletkező robbanásveszélyes gázok elvezetéséhez. Erre a célra egy elektromos ventilátorral ellátott szagelszívó is megfelel, amely minden alkalommal automatikusan bekapcsol, amikor a főzőlapot bekapcsolják.

⚠ Biztosítani kell továbbá a helyiségben a szabad légáramlást, mivel a gáz normál égéséhez levegőre van szükség. A légáramlásnak minden kW teljesítményre legalább 2 m³/h-nak kell lenni.

⚠️ A szellőzőrendszer közvetlenül a szabadból szívhat be levegőt egy minimum 100 cm² belső átmérőjű csövön keresztül; a kinti nyílást védeni kell az eltömődéstől.

A rendszer a gáz égéséhez szükséges levegőt akár közvetetten is szolgáltathatja, azaz a lakás más helyiségeiből átvezetett szellőzőcsövek révén. Viszont ilyen esetben ezek a helyiségek nem lehetnek közös helyiségek, hálószobák vagy túzveszélyes helyiségek.

⚠ Mivel a PB-gáz nehezebb a levegőnél, lesüllyed a padlószintre. Ezért ha gázpalackról oldják meg a gázellátást, a helyiségben biztosítani kell egy padlón kialakított, alsó szellőzőt is, hogy gázszivárgás esetén a gáz távozni tudjon. Ezért a teljesen vagy részben feltöltött gázpalackot nem szabad a talajszintnél alacsonyabb helyiségekben (pince stb.) üzembe helyezni vagy tárolni. Javasoljuk, hogy kizárólag az éppen használt gázpalackot tartsa a helyiségben, és úgy helyezze el, hogy külső hőforrásoktól távol legyen (sütők, kandallók, tűzhelyek stb.), így azok ne emelhessék a palack hőmérsékletét 50 °C fölé.

Ha a szabályzógombokat nehezen lehet elforgatni, hívja az ügyfélszolgálatot, mert lehet, hogy a gombok cseréjére van szükség. A szellőző- és hőelosztó nyilásokat soha ne fedje le.

⚠️ Végezzen el minden asztalosmunkát a bútoron, és gondosan távolítson el minden faforgácsot és fűrészport, mielőtt a készüléket a befoglaló egységbe szerelné.

⚠️ Ha a készüléket nem egy sütő fölé szereli be, tegyen egy elválasztó panelt (nem tartozék) az alsó konyhaszekrény és a főzőlap közé.

GÁZCSATLAKOZÁS

⚠ VIGYÁZAT! Üzembe helyezés előtt győződjön meg arról, hogy a helyi gázhálózat jellemzői (gáztípus és gáznyomás) megfelelnek a készülék beállításainak.

⚠️ Ellenőrizze, hogy a gázellátás megfelel-e az. táblázat „Gázrózsák és fúvókák műszaki adatai” adatainak.

⚠ VIGYÁZAT! A készülék konfigurációs feltételei a címkén (vagy adattáblán) találhatók.

⚠ VIGYÁZAT! A készülék nincs felszerelve a robbanásveszélyes gázok elvezetésére szolgáló berendezéssel. A készüléket a hatályos üzembe helyezési előírásoknak megfelelően kell üzembe helyezni. Különösen fontos a vonatkozó, szellőzéssel kapcsolatos előírások pontos betartása.

⚠️ Ha a készüléket folyékony gázra csatlakoztatják, a szabályzócsavart a lehető legszorosabban meg kell húzni.

⚠️ FONTOS: Ha a készüléket gázpalackról üzemeltetik, a palackot megfelelően kell elhelyezni (függőlegesen).

⚠ VIGYÁZAT! Ezt a műveletet csak szakképzett szerelő végezheti.

⚠️ A gázcsatlakozáshoz csak rugalmas vagy merev fémcsövet használjon.

⚠ Csatlakoztatás merev csőre (réz vagy acél): A gázellátáshoz történő csatlakoztatást úgy kell elvégezni, hogy az semmilyen megterhelésnek ne tegye ki a készüléket, tehát a csatlakozás ne feszüljön. A készülék bemeneti nyílására csatlakozó, L-alakú cső állítható, és egy tömítéssel is fel van szerelve a szivárgás megelőzése érdekében. A tömítést minden alkalommal ki kell cserélni, miután a csőszerelvényt elforgatják (a tömítés a készülék tartozékai között található). A gázellátást biztosító cső egy menetes, 1/2-es, henger alakú cső, apa csatlakozóval.

⚠ Csatlakoztatás hajlékony, illesztékmentes acélcsővel a menetes csatlakozóvégre: A gázellátást biztosító cső egymenetes, 1/2-es, hengeralakú cső, apacsatlakozóval. Az ilyen csöveket mindig úgy kell felszerelni, hogy azok teljesen kinyújtva soha ne legyenek hosszabbak 2000 mm-nél. A csatlakoztatás elvégzése után győződjön meg róla, hogy a hajlékony fémcső nem ér hozzá

semmilyen mozgó alkatrészhez és nincs összeszorítva. Kizárólag az adott országban hatályos előírásoknak megfelelő csöveket és tömítéseket használjon.

⚠️ FONTOS: Ha acéltömlőt használ, úgy szerelje be, hogy az ne érjen hozzá a bútorzat mozdítható elemeihez (pl. fiókok). Olyan helyen kell a tömlőt átvezetni, ahol az semmilyen akadályba nem ütközik, és ahol a tömlőt teljes hosszában meg lehet vizsgálni szükség esetén.

⚠ A készüléket az adott országban hatályos előírásoknak megfelelő módon kell a hálózati gázellátásra vagy a gázpalackra csatlakoztatni. A csatlakoztatás elvégzése előtt győződjön meg róla, hogy a készülék kompatibilis-e a használni kívánt gázellátással. Ha nem, kövesse a „Különböző fajta gázok használata” c. bekezdés utasításait.

⚠️ Miután csatlakoztatta a gázhálózathoz, szappanos vízzel ellenőrizze, nincs-e szivárgás valahol. Gyújtsa be a gázrózsákat, majd forgassa a gombokat nagy lángról (1. állás) kis lángra (2. állás), hogy ellenőrizze a láng stabilitását.

KÜLÖNBÖZŐ FAJTA GÁZOK HASZNÁLATA

(Ezt a müveletet csak szakképzett szerelő végezheti).

⚠ Annak érdekében, hogy a készüléket az eredetileg tervezett (lásd adattáblázat) gázoktól eltérő típusú gázokhoz is használni lehessen, kövesse az üzembe helyezési ábrákon bemutatott lépéseket.

ELEKTROMOS ÁRAMMAL KAPCSOLATOS FIGYELMEZTETÉSEK

⚠️ FONTOS: Akészülékfeszültség-ésteljesítményadatait az adattábla tartalmazza.

⚠️ A csatlakoztatási szabályok szerint a tápkábelt jól hozzáférhetően kell elhelyezni úgy, hogy szükség esetén a készüléket ki lehessen húzni a hálózati áramforrásból, vagy egy többpólusú kapcsolóval azonnal le lehessen választani a hálózatról. A készüléket továbbá földelni kell az adott országban hatályos elektromos biztonsági szabványnak megfelelően.

⚠ A tápkábelnek elég hosszúnak kell lennie ahhoz, hogy a házba beszerelt készülék csatlakoztatható legyen a hálózati aljzathoz. Ne húzza meg a tápkábelt. ⚠ Ne használjon hosszabbítót, többcsatlakozós dugaljat vagy adaptert. Az elektromos alkatrészek nem lehetnek hozzáférhetők az üzembe helyezés után. Ne használja a készüléket mezítláb, és ne nyúljon hozzá nedves kézzel. Ne használja a készüléket, ha a tápkábel vagy a csatlakozódugó sérült, illetve ha a készülék nem működik megfelelően, megsérült vagy leejtették.

⚠️ Ha a hálózati kábel sérült, azt az áramütési kockázat elkerülése érdekében a gyártóval, a gyártó szervizképviselőjével vagy hasonlóan képzett személlyel kell egy azonos kábelre kicseréltetni.

TISZTÍTÁS ÉS KARBANTARTÁS

⚠ VIGYÁZAT! Bármilyen karbantartási művelet előtt győződjön meg arról, hogy a készüléket kikapcsolta és kihúzta a konnektorból. Az áramütés elkerülése érdekében soha ne használjon göznyomással működő tisztítókészüléket.

⚠️ Ne használjon súroló- vagy korrozív szerveket, klóros tisztítószereket vagy dörzsszivacsot.

⚠ Az elektromos szikragyújtó berendezés sérülésének elkerülése érdekében ne használja a berendezést, ha a gázrózsák nincsenek a helyükön.

A CSOMAGOLÓANYAGOK HULLADÉKELHELYEZÉSE

A csomagolóanyagok 100%-ban újrahasznosíthatók, és el vannak látva az újrahasznosítás jelével:

Ezért a csomagolás különböző részeit felelősen és környezettudatosan, a helyi előírásoknak megfelelően kell hulladékként elhelyezni.

HÁZTARTÁSI KÉSZÜLÉKEK LESELEJTEZÉSE

Ez a készülék újrahasznosítható vagy újrafelhasználható anyagok felhasználásával készült. A készüléket a helyi hulladékkezelési szabályoknak megfelelően selejtezze le. Az elektromos háztartási készülékek kezelésére, hasznosítására és újrafeldolgozására vonatkozó további információkért forduljon az illetékes helyi hatósághoz, a háztartási hulladékok begyűjtését végző vállalathoz vagy az üzlethez, ahol a készüléket vásárolta. Ez a berendezés az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelvnek, illetve az elektromos és elektronikus berendezések hulladékairól szóló 2013. évi (módosított) előírásoknak megfelelően került megjelölésre.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos negatív következményeket.

A terméken vagy a kísérő dokumentumokon található jel azt jelzi, hogy a készüléket nem szabad háztartási hulladékként kezelni, hanem az elektromos és elektronikai készülékeknek megfelelő gyűjtőhelyen kell leadni.

ENERGIATAKARÉKOSSÁGI TANÁCSOK

Olyan edényeket használjon, amelyek aljának mérete megegyezik a főzőzóna méretével.

Kizárólag lapos aljú edényeket használjon.

Ha lehetséges, a főzés során fedje le az edényeket.

Az energia- és időmegtakarítás érdekében használjon kuktát.

MEGFELELŐSÉGI NYILATKOZAT

A környezettudatos tervezésre vonatkozó 66/2014/EU rendelet irányelveinek, valamint a környezettudatos tervezésre és energiacímkézésre vonatkozó (módosított) (EU Exit) 2019-es rendelet irányelveinek, az EN 30-2-1 európai szabvánnyal összhangban.

GÁZRÓZSÁK ÉS FÚVÓKÁK MŰSZAKI ADATAI

HU

II2HS3B/P KATEGÓRIA

Használt gáz típusa Gázrózsa típusa A befecskend ező jelölése		Névleges termikus áram kW	Névleges fogyasztás	Csökkentett hőkapacitás kW	Gáznyomás mbar
					min. névl. max.
FÖLDGÁZ (Metán) G20	Gyors (R)	119	3,00	286 l/óra	0,70	20 25	33
	Közepes (SR)	92 A	1,65	157 l/óra	0,40
	Kiegészítő (AUX)	74 A	1,00	95 l/óra	0,40
FÖLDGÁZ G25.1	Gyors (R)	135	3,00	332 l/óra	0,70	18 25	33
	Közepes (SR)	100 A	1,65	183 l/óra	0,40
	Kiegészítő (AUX)	81	1,00	111 l/óra	0,40
FOLYÉKONY GÁZ (Bután) G30	Gyors (R)	85 A	3,00	218 g/óra	0,70	20 30	35
	Közepes (SR)	66 A	1,65	120 g/óra	0,40
	Kiegészítő (AUX)	50	1,00	73 g/óra	0,40
FOLYÉKONY GÁZ (Propán) G31	Gyors (R)	85 A	3,00	214 g/óra	0,70	20 30	35
	Közepes (SR)	66 A	1,65	118 g/óra	0,40
	Kiegészítő (AUX)	50	1,00	71 g/óra	0,40

Használt gáz típusa Kivitel	4 ÉGŐFEJ	Névleges áramlási sebesség (kW)	Teljes névleges fogyasztás	1m3gáz elégetéséhez szükséges levegő (m3)
G20 25 mbar	1R - 2 SR - 1 AUX	7,30	695 l/óra	9,52
G25.1 25 mbar	1R - 2 SR - 1 AUX	7,30	808 l/óra	8,187
G30 30 mbar	1R - 2 SR - 1 AUX	7,30	531 g/óra	30,94
G31 30 mbar	1R - 2 SR - 1 AUX	7,30	521 g/óra	23,80

ELEKTROMOS HÁLÓZAT: 220-240 V \~ 50-60 Hz - 0,6W

^* Amennyiben a készüléket Magyarországon szeretné használni, a már összeszerelt fúvókákat (G20 - 20 mbar) a magyarországi szabályozásoknak megfeleloen kell kicserélni, errol a Felhasználó útmutatóban tájékozódhat. A fúvókacserét szakembernek kell végeznie. A Készülékhez Nem Mellékelt Befecskendezők A Vevőszolgálattól Kell Rendelni.

MÜSZAKI INFORMÁCIÓK A BESZERELÉST VÉGZŐ SZAKEMBER SZÁMÁRA

• A termék kezelése, illetve beszerelése során használjon védőkesztyűt.

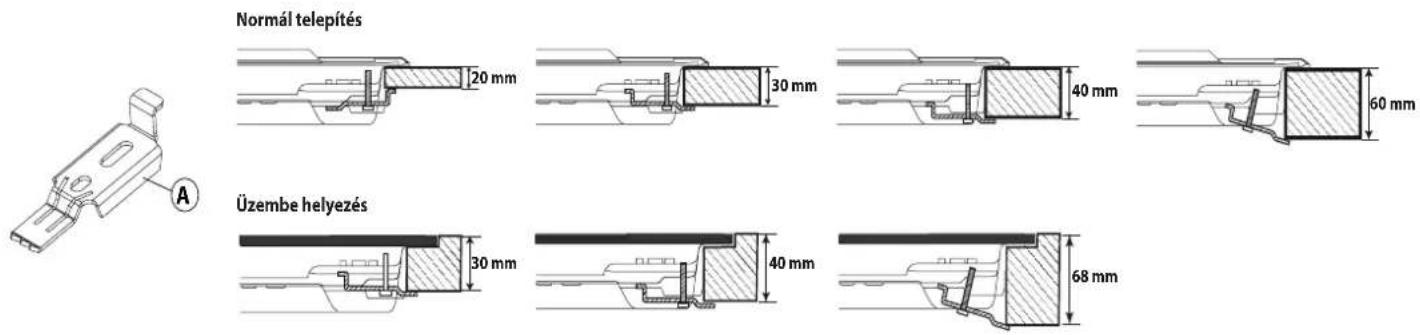

  • A terméket 20–60 mm vastag munkalapba lehet beépíteni, szabványos telepítéssel. Süllyesztett szereléshez 30 ÷ 68 mm.
• Ha nem szerel be sütőt a főzőlap alá, illesszen be egy elválasztólapot, amely legalább akkora felületű, mint a kivágott munkalap felülete. A lapot maximum 150 mm-rel a felső munkalap alá kell beszerelni úgy, hogy ne legyen 20 mm-nél távolabb a főzőlap aljától. Ha sütőt is szeretne beszerelni a főzőlap alá, olyat válasszon, amely hütörendszerrel is el van látva.

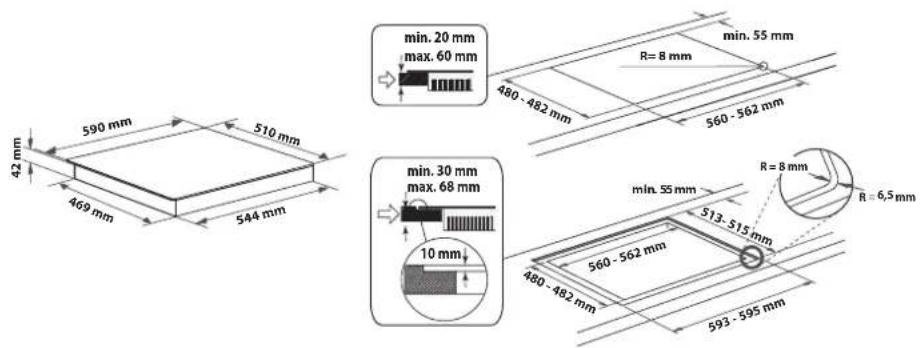

MÉRETEK ÉS TÁVOLSÁGOK, AMELYEKET BE KELL TARTANI

Mielött szilikonozná, a tüzhelyt középre kell állítani a kivágásban

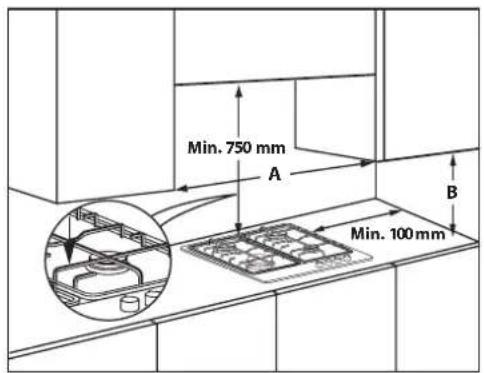

MEGJEGYZÉS: ha a faliszekrényektöl mért „A” távolság 600 mm és 730 mm között van, akkor a „B” magasságnak legalább 530mm-nek kell lennie.

Ha a faliszekrényektöl mért „A” távolság nagyobb, mint a főzőfelület szélessége, akkor a „B” magasságnak legalább 400mm-nek kell lennie. Ha elszívót is szerel a főzőlap fölé, a megfelelő beszerelési távolságokkal kapcsolatban tekintse meg az elszívó útmutatóját.

ÖSSZESZERELÉS

A kerületi felület megtisztítása után illessze a mellékelt tömítést a főzőlapra az ábrán látható módon.

Helyezze a főzőlapot a munkafelületen kialakított nyílásba. Ügyeljen az utasításokban megadott méretekre.

MEGJEGYZÉS: a tápkábelnek elég hosszúnak kell lennie ahhoz, hogy ki lehessen húzni felülről.

A főzőlap rögzítéséhez használja a mellékelt rögzítőszerelvényeket (A). Illessze a rögzítőszerelvényeket a nyilak által jelzett megfelelő furatokba, majd rögzítse őket a csavarokkal a munkalap vastagságának megfelelően (lásd a következő ábrákat).

GÁZCSATLAKOZÁS

• Az EN 549 előírásainak megfelelően csatlakoztassa a mellékelt derékszögű csatlakozót (A)* vagy (B)* a fő bemeneti csöhöz, és helyezze be a mellékelt alátétet (C).
  * Francia országban az (A) derékszögű csatlakozó, a többi országban a (B) derékszögű csatlakozó használatos.
• Miután csatlakoztatta a gázhálózathoz, szappanos vízzel ellenőrizze, nincs-e szivárgás valahol. Gyújtsa be a gázrózsákat, majd a gombokat a maximumról a minimumra forgatva ellenőrizze a láng stabilitását.

ELEKTROMOS CSATLAKOZTATÁS

1. Eltávolítható edénytartó rácsok
2. Gyors gázrózsa
3. Közepes gázrózsa
4. Közepes gázrózsa
5. Kiegészítő gázrózsa
6. A gyors gázrózsa szabályozógombja
7. A közepes gázrózsa szabályozógombja
8. A közepes gázrózsa szabályozógombja
9. A kiegészítő gázrózsa szabályozógombja

Szimbólumok

Árnyékolt kör

Csap zárva

Nagy láng

Maximális fokozat/adagolás és szikragyújtás

Kis láng

Minimális fokozat vagy csökkentett adagolás

NAPI HASZNÁLAT

A FÖZÖLAP HASZNÁLATA

⚠️ Ne hagyja, hogy a gázrózsa lángja tovább érjen az edény szélénél.

FONTOS! a főzőlap működésekor a főzőlap teljes felülete meleggé válhat.

• Egy gázrózsa meggyújtásához fordítsa el a megfelelő gombot az óramutató járásával ellentétes irányba a maximális láng beállításig.
• Nyomja be a gombot a vezérlőpanel felé.
• Miután a gázrózsa begyullad, tartsa nyomva a gombot körülbelül 5–10 másodpercig a megfelelő működés érdekében.
• A gázrózsa biztonsági eszköze elzárja a rózsa gázellátását, ha a láng véletlenül megszűnik (huzat, kiömlő folyadék, a gázszolgáltatásban bekövetkező zavar stb. miatt).
• A gombot nem szabad 15 másodpercnél tovább benyomva tartani. Ha ez az idő eltelt, és a gázrózsa nem marad égve, várjon legalább egy percet, majd próbálja meggyújtani újra.

MEGJEGYZÉS: ha esetleg a helyi gázszolgáltatási körülmények miatt nehézségekbe ütközik a gázrózsa begyújtása, próbálja begyújtani úgy, hogy kis lángra állítja a gombot.

Elképzelhető, hogy a gázrózsa kialszik, amikor elengedi a gombot. Ez azt jelenti, hogy a biztonsági eszköz még nem melegedett be kellőképpen. Ebben az esetben ismételje meg a fenti lépéseket.

A gázégő lángjának véletlen kialvása esetén forgassa kikapcsolt helyzetbe a tekerögombot, majd 1 perc elteltével próbálkozzon meg az újragyújtással.

A GÁZRÓZSÁKKAL KAPCSOLATOS GYAKORLATI TANÁCSOK

A gázrózsák átmérője különböző. A jobb teljesítmény érdekében tartsa be az alábbi szabályokat:

• olyan lábasokat és serpenyőket használjon, amelyek ugyanakkorák vagy kicsit nagyobbak, mint a gázrózsák (lásd a jobb oldali táblázatot);
• csak lapos fenekű lábasokat és serpenyőket használjon;
• az ételkészítéshez megfelelő mennyiségű vizet használjon, és fedje le a lábast;
• a lábasok ne érjenek túl a főzőlap szélén;
• ha olyan serpenyőt használ, amelynek nem teljesen lapos az alja (pl. wok), használja a kiegészítő rácsot (nincs a csomagban), amelyet a többgyűrűs gázrózsára kell helyezni;
• kerülje az edényekhez, rácsokhoz vagy egyéb konyhai eszközökhöz való ütközést;
• ne hagyja 5 percnél tovább az üres rostélyokat az égő túzhelyen.

FONTOS! a rácsok nem megfelelő használata sérülést okozhat a főzőlapban: ne használja a rácsokat fordítva, és ne húzza őket a főzőlapon.

GÁZRÓZSA EDÉNY ∅

Gyors 24 - 26 cm

Közepes 16 - 22 cm

Kiegészítő 8 - 14 cm

Ne használja a következőket:

• öntöttvas serpenyőket, római tálakat, terrakottaedényeket;
• hőelosztó eszközöket, például fémhálót vagy bármilyen más hálót;
• két gázrózsát egyidejűleg egy edényhez (pl. halfőző edény).

A forró főzőlapra kerülő folyadék következtében az üveg megsérülhet.

KOMPATIBILITÁS KÜLÖNBÖZŐ FAJTA GÁZOKKAL

⚠️ Ezt a műveletet villanyszerelőnek kell végeznie.

Ha a készüléket az adattáblán és a főzőlap tetején található tájékoztatócímkén feltüntetett gáztípustól eltérő gázzal szeretné használni, cserélje ki a befecskendezöt.

Távolítsa el a tájékoztatócímkét, és őrizze meg a kézikönyvvel együtt.

Az útmutatóban megjelölt gáznyomáshoz megfelelő nyomásszabályozókat használjon:

• A gázbefecskendezőt csak a hivatalos szervizzel vagy más szakemberrel szabad cseréltetni;
• A készülékhez nem mellékelt befecskendezőt a vevőszolgálattól kell rendelni;
• Állítsa a csapokat a minimális értékre.

MEGJEGYZÉS: folyékony petróleumgáz esetén (G30/G31) a minimális gázbeállítás csavarját addig kell meghúzni, amíg csak lehet.

FONTOS! ha nehézségekbe ütközik a gázrózsák gombjainak működtetése közben, vegye fel a kapcsolatot a vevőszolgálattal, és amennyiben a gázrózsa csapja hibásnak bizonyul, rendeljen újat.

FONTOS! Ha gázpalackot használ, a palackot megfelelően kell beállítani (függőleges helyzetben).

A BEFECSKENDEZÖK CSERÉJE (lásd az befecskendezők röl szóló táblázatot az Biztonsági utasítások)

⚠️ Ezt a műveletet villanyszerelőnek kell végeznie.

• Távolítsa el a rácsokat (A).
• Vegye ki a gázrózsákat (B).
- Egy megfelelő méretű csőkulcs használatával csavarozza ki a kicserélendő befecskendezőt (C).
- Illessze be a gáztípusnak megfelelő befecskendezöt.
- Szerelje be a befecskendezöt (D).

A főzőlap beszerelése előtt rögzítse a befecskendezőhöz mellékelt gázkalibrációs lemezt úgy, hogy lefedi a gázkalibrálással kapcsolatos már meglévő információkat.

KARBANTARTÁS ÉS TISZTÍTÁS

Válassza le a készüléket az áramforrásról.

A FÖZÖLAP FELÜLETÉNEK TISZTÍTÁSA

• A zománcozott és üvegrészeket meleg vízzel és semleges oldattal tisztítsa.
• A rozsdamentes acél felületeket foltossá teheti a meszes víz vagy az agresszív tisztítószer, ha hosszú időn keresztül érintkeznek velük. A folyadékcsepeket (víz, szósz, kávé stb.) le kell törölni, még mielőtt megszáradnának.
• Meleg vízzel és semleges tisztítószerekkel tisztítsa meg, majd szárítsa meg a felületet egy puha ronggyal vagy börkendővel. Az odaégett ételmaradékokat a rozsdamentes acél felületekhez ajánlott tisztítószerrel távolítsa el.

MEGJEGYZÉS: a rozsdamentes acél felület tisztításához csak puha rongyot vagy szivacsot használjon.

• Ne használjon súroló- vagy korrozív szerveket, klóros tisztítószereket vagy dörzsszivacsot.
• Ne használjon göznyomással működő tisztítóberendezéseket.
• Ne használjon gyúlékony termékeket.
• Ne hagyjon a tűzhelylapon savas vagy lúgos anyagokat, például ecetet, mustárt, sót, cukrot vagy citromlevet.

A PROBLÉMÁK MEGOLDÁSA

Ha a főzőlap nem megfelelően működik, tekintse meg a hibaelhárítási útmutatót a probléma meghatározásához, és csak ezután vegye fel a kapcsolatot a vevőszolgálattal.

1. A gázrózsák nem égnek, vagy a láng nem egyenletes

Ellenőrizze a következőket:

• A gáz- vagy áramellátás nincs elzárva, és a gázcsap nyitva van.
• A gázpalack (folyékony gáz) nem üres.
  • A gázrózsa nyílásai nincsenek eltömödve.
  • A dugasz vége nem szennyezett.
• A gázrózsa minden alkatrésze megfelelő helyzetben van.
  • Nincs huzat a főzőlap közelében.

2. A gázrózsa nem marad égve

Ellenörizze a következőket:

• A gázrózsa meggyújtásakor a gombot megfelelő ideig nyomva tartotta, így a védőrendszer aktiválódott.
• A gázrózsa nyílásai nincsenek eltömódve a termoelem közelében.
• A biztonsági eszköz vége nem koszos.
• A gáz minimális beállítása megfelelő (lásd az erről szóló részt).

A CSAPOK MINIMÁLIS GÁZBEÁLLÍTÁSA

⚠️ Ezt a műveletet villanyszerelőnek kell végeznie.

A beállítást úgy kell elvégezni, hogy a csap a minimális gázbeállításon legyen (kis láng) 🔒.

A gázrózsák elsődleges levegőjét nem kell beállítani.

A megfelelő beállítás érdekében távolítsa el a gombot (F), és tegye a következőket:

• húzza meg a csavart a lángmagasság csökkentése érdekében ( -);
• lazítsa meg a csavart a lángmagasság növelése érdekében (+).

Ezen a ponton, kapcsolja be a gázrózsákat, forgassa a gombokat a maximumból ⚙️ a minimumra ♦hogy ellenőrizni tudja a láng stabilitását.

A beállítás végeztével tömítsen újra tömítőviasszal vagy azzal egyenértékű anyaggal.

A FÖZÖLAP ALKATRÉSZEINEK TISZTÍTÁSA

• Az üveg és zománcozott részek tisztításához puha rongyot vagy szivacsot használjon.
• A rácsok, a gázrózsasapkák és a gázrózsák tisztítás céljából eltávolíthatók.
  • Tisztítsa meg őket kézzel, meleg vízzel és nem súrolóhatású tisztítószerrel, távolítsa az ételmaradékokat, és ellenőrizze, hogy a gázrózsa nyilásai nincsenek-e eltömödve.
• Öblítse le, majd szárítsa meg őket.
• Az öntöttvas rácsok mosogatógépben is tisztíthatók. Távolítson el minden odaégett ételt, mielőtt a rácsot a mosogatógép legalsó rekeszébe helyezi.
• Illessze vissza a gázrózsákat és a gázrózsasapkákat pontosan a helyükre.
• A rács visszahelyezésekor ügyeljen arra, hogy az edénytartó terület jól illeszkedjen a gázrózsához.
• Az elektromos szikragyújtással és biztonsági eszközzel felszerelt típusokat alaposan meg kell tisztítani a szikragyújtó csatlakozója körül a megfelelő működés érdekében. Gyakran ellenőrizze ezeket az alkatrészeket, és ha szükséges, tisztítsa meg őket egy nedves ronggyal. A résult ételmaradékokat el kell távolítani egy fogpiszkálóval vagy tüvel.

MEGJEGYZÉS: az elektromos szikragyújtó berendezés sérülésének elkerülése érdekében ne használja a berendezést, ha a gázrózsák nincsenek a helyükön.

3. Az edény nem áll stabilan

Ellenőrizze a következőket:

• Az edény alja teljesen lapos.
  • A gázrózsa az edény közepén helyezkedik el.
• A rácsok nincsenek felcserélve, illetve megfelelő helyen állnak.

Ha a fenti ellenőrzések után a hiba még mindig fennáll, lépjen kapcsolatba a legközelebbi vevőszolgálattal.

VEVŐSZOLGÁLAT

Ahhoz, hogy átfogóbb támogatásban részesüljön, kérjük, regisztrálja készülékét a www.whirlpool.eu/register oldalon.

MIELÖTT A VEVÖSZOLGÁLATOT HÍVNÁ:

1. Ellenőrizze, hogy a probléma megoldható-e a HIBAELHÁRÍTÁS részben ismertetett javaslatok segítségével.
2. Kapcsolja ki, majd kapcsolja be újra a készüléket, hogy lássa, fennáll-e még a hiba.

HA A FENTI LÉPÉSEK ELVÉGZÉSE UTÁN A HIBA TOVÁBBRA IS FENNÁLL, LÉPJEN KAPCSOLATBA A HELYI VEVŐSZOLGÁLATTAL.

Ha segítségre van szüksége, hívja a garanciafüzetben található telefonszámot, vagy kövesse a weboldalon (www.whirlpool.eu) megadott utasításokat.

Ha a vevőszolgálathoz fordul, minden esetben meg kell adnia a következő adatokat:

• a hiba rövid leírását;
• a sütő pontos modelljét és típusát;

- sorozatszám (az SN szó utáni szám a készülék alatt található adattáblán). A sorozatszámot a dokumentáció is megadja;

Mod. XXX XXX

• a teljes címét;
• a telefonszámát.

Ha bármilyen javításra van szükség, kérjük, hogy a hivatalos vevőszolgálathoz forduljon (annak biztosítása érdekében, hogy eredeti alkatrészeket használjanak, és a javításokat megfelelően végezzék el).
