HASZNÁLATI ÚTMUTATÓ ZM3413 Emos

HU Mennyezeti LED lámpa mozgásérzékelővel

A LED lámpát stabil, beltéri felületre történő felszerelésre tervezték.

Burkolat: IP44 – kültéri használatra.

Érzékelő paraméterei

Frekvencia: 5,8 GHz ±75 MHz

Sugárzási teljesítmény: <0,3 mW

Érzékelési szög: 150° – falra szerelve

360° – mennyezetre szerelve

Érzékelési tartomány: 6 m

Érzékenységi beállítások: 10 % / 25 % / 50 % / 75 % / 100 %

Kapcsolási időtartam: 5 mp / 30 mp / 90 mp / 3 perc / 20 perc / 30 perc

Környezeti megvilágításra vonatkozó érzékenység: 2 lux / 10 lux / 25 lux / 50 lux / ki

Észlelt objektumok sebességtartománya: 0,5–3 m/s

Érzékelő fogyasztása készenléti üzemmódban: <0,5 W

Beállítások

A DIP kapcsoló változatos kombinációi segítségével a mozgásérzékelőt pontosan az adott alkalmazásnak megfelelően állíthatja be.

Az érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány egy virtuális, kör alakú területet jelöl a földön, amely, ha a lámpát 2,5 méter magasságban a mennyezetre szereli, az érzékelési zónának felel meg.

Érzékelési tartomány:

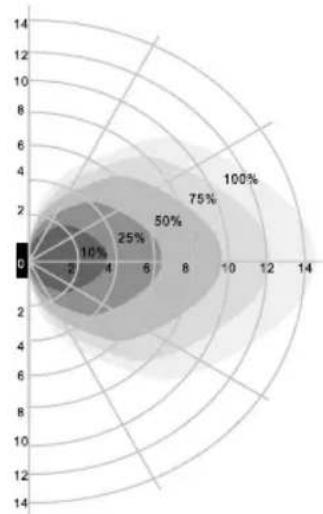

Falra szerelés esetén:

- ajánlott felszerelési magasság: 1–1,8 m

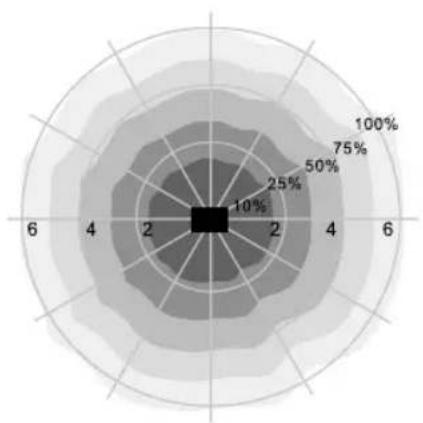

Mennyezetre szerelés esetén:

- ajánlott felszerelési magasság: 2,5–6 m

Az érzékelő érzékelési tartománya négy fokozatban csökkenthető:

MEGJEGYZÉS: A fenti érzékelési tartomány egy 1,6-1,7 m magas személyre vonatkozik, aki 1-1,5 m/s sebességgel mozog. Amennyiben az észlelt személy magassága, alakja vagy sebessége ettől eltér, változik az érzékelési tartomány is.

A világítás bekapcsolt állapotban marad egy, az utolsó észlelt mozgástól számított, meghatározott időtartamig.

Az időtartam lejárta előtt észlelt bármely mozgás újraindítja az időzítót. Az érzékelési tartomány beállítása és az érzékelő vizsgálata előtt ajánlott a lehető legrövidebb kioldási időtartamot beállítani.

MEGJEGYZÉS: Ha a világítás kikapcsol, körülbelül egy más- odperc szükséges ahhoz, hogy az érzékelő újra képes legyen mozgást érzékelni. A világítás nem kapcsol be újra, amíg ez az időtartam le nem telik.

Környezeti megvilágításra vonatkozó érzékenység beállítása

	7	8	9
I	ON	ON	ON	2lux
II	ON	ON	—	10lux
III	—	ON	—	30lux
IV	ON	—	—	50lux
V	—	—	—	Disable

A mozgásérzékelő beállítható úgy, hogy csak egy beállított környezeti megvilágítási szint mellett, illetve az alatt kapcsoljon be.

Felszerelés

Szerelje fel a lámpát stabilan egy masszív felületre, például a falra, mennyezetre stb. Csatlakoztassa a tápkábelt 230 V\~os elektromos hálózathoz.

A vezetéket a lámpa felszerelésekor még nem szabad az elektromos hálózatra bekötni. A tápvezetéket csak a Cseh Köztársaság 50/1978 sz. rendeletében és annak módosításaiban meghatározott képesítéssel rendelkező szakember kötheti rá az elektromos hálózatra, vagy legalábbis olyan személy, akinek a szaktudása ugyanezen rendelet 5. pontjában foglaltak alapján a munka elvégzéséhez megfelelő szintű.

FIGYELEM

• A lámpát csak rögzített helyzetben lehet felszerelni.
• A lámpa elektromos hálózatra való rákötését a hatályos előírásoknak és szabványoknak megfelelően kell elvégezni.
• Mielőtt beavatkozást, karbantartást vagy javítást végezne a lámpán, előbb le kell választani azt a tápellátásról. Ezt kizárólag olyan személy végezheti, aki tisztában van azzal, hogy a hatályos előírások milyen szükséges szakképesítést írnak elő az ilyen jellegű munka elvégzéséhez.
• A veszélyes áramütés elkerülése érdekében a készüléket földelni kell.
• Ha a lámpa bármely része megsérül, azonnal kapcsolja ki.
• A lámpában található LED-ek nem cserélhetők.
• Ne végezzen módosításokat a termék belső elektromos vezetékein.
• Ha a lámpabúra megrongálódik, ne használja a lámpát, hanem azonnal cserélje ki a búrát egy újra.

Ne dobja ki az elektromos berendezéseket a háztartási hulladék közé, vegye igénybe az erre szakosodott begyűjtő központokat. A hulladékgyűjtő helyekről a helyi önkormányzatnál kaphat naprakész információt. A hulladéklerakókba kerülő elektromos berendezésekből veszélyes anyagok szivároghatnak a talajvízbe, amelyek bejutnak a táplálék- láncba, károsítva az emberi egészséget.
