Termék típusa	Mosogatógép
Márka	AEG
Modell	F54860M
Méretek (Sz×Ma×Mé), cm	45 × 85 × 63
Súly, kg	38
Kapacitás	9 étkészlet
Tápfeszültség	A műszaki adattábla szerint
Víznyomás, MPa	0,05 – 0,8
Mosási programok	AUTO 45°-70°, 30 MIN 60°, INTENSIV CARE 70°, ECO 50°
Multi-Tab funkció	Igen
Indítás késleltetése	1–19 óra
Só és öblítőszer jelzők	Van
Vízlágyító	Kézzel és elektronikusan állítható
Felső kosár magasságának állítása	Van (20–24 cm)
Beépítési típus	Szabadon álló vagy munkalap alá beépíthető
Melegvíz csatlakozás	60 °C-ig
Szivárgásvédelem	Biztonsági szelepes tömlő
Házkonzerv anyaga	Rozsdamentes acél
Energiafogyasztás (ECO)	0,8–0,9 kWh
Ciklus időtartama (ECO)	160–170 perc

Gyakran ismételt kérdések - F54860M AEG

Hogyan állítsam be a vízlágyítót?

A vízlágyítót kétféleképpen lehet beállítani: kézzel – a vízkeménység kapcsolóval (1 vagy 2 állás) a gép alján, és elektronikusan – a vezérlőpanelen keresztül. Elektronikus beállításhoz: lépjen be a beállítási módba, nyomja meg és tartsa lenyomva a B és C gombokat, amíg az A, B, C jelzőfények villogni nem kezdenek, majd nyomja meg az A-t a szint kiválasztásához (1-től 10-ig) a víz keménységétől függően. Mentse a beállítást a gép kikapcsolásával.

Hogyan használjam a Multi-Tab funkciót?

A Multi-Tab funkció lehetővé teszi kombinált tabletták (3 az 1-ben, 4 az 1-ben stb.) használatát. Nyomja meg a Multi-Tab gombot a vezérlőpanelen – a jelzőfény kigyullad. Ekkor a só és öblítőszer adagolása automatikusan kikapcsol. A funkció a program indulása előtt bekapcsolható. Kikapcsoláshoz nyomja meg újra a gombot. Ha a szárítás nem megfelelő, töltsön be öblítőszert és kapcsolja be az öblítőszer-adagolót.

Mit tegyek, ha a kijelzőn a 10-es hiba jelenik meg?

A 10-es hiba azt jelenti, hogy nem érkezik víz a gépbe. Ellenőrizze: nyitva van-e a vízcsap, nem tömődött-e el a szívószelep szűrője, nincs-e eltömődés a csatlakozó tömlőben. A hiba elhárítása után indítsa újra a programot. Ha a hiba ismétlődik, forduljon a szervizközponthoz.

Hogyan tisztítsam meg a szűrőket?

Rendszeresen tisztítsa a szűrőket. Kapcsolja ki a gépet, nyissa ki az ajtót, vegye ki az alsó kosarat. Fordítsa el a mikroszűrő fogantyúját az óramutató járásával ellentétes irányba, és vegye le a szűrőrendszert. Szerelje szét a durva szűrőt (A) és a mikroszűrőt (B), öblítse le őket folyóvíz alatt. Tisztítsa meg a lapos szűrőt is. Szerelje össze fordított sorrendben és rögzítse. Semmiképpen ne használja a gépet szűrők nélkül.

Hogyan állítsam be az öblítőszer adagolását?

Az öblítőszer adagolását a dózisoló belsejében lévő 6 állású kapcsolóval lehet beállítani (1. állás – minimum, 6. állás – maximum). Gyári beállítás a 4. állás. Ha cseppek és foltok maradnak az edényeken, növelje az adagolást; ha ragacsos fehéres csíkok jelennek meg, csökkentse. Állítsa be a mosási ciklus előtt.

Mosható-e alumínium edény mosogatógépben?

Az alumínium tárgyak elszíneződhetnek mosogatógépben. A gyártó azt javasolja, hogy ne mosson alumíniumból készült termékeket, hacsak nem állítják, hogy alkalmasak gépi mosásra. Kerülje az ezüst és réz tárgyak mosását is.

Hogyan állítsam be az indítás késleltetését?

Válassza ki a mosási programot, majd nyomogassa a Indítás késleltetése gombot, amíg a kívánt óraszám (1-től 19-ig) meg nem jelenik a kijelzőn. Csukja be az ajtót – elkezdődik a visszaszámlálás. Az idő letelte után a program automatikusan elindul. A késleltetés törléséhez állítsa vissza a programot.

Mit tegyek, ha az edények piszkosak maradnak?

Lehetséges okok: nem megfelelő programot választott, túlterhelték a kosarakat, eltömődtek a szűrők vagy a szórókarok, nem elegendő a mosószer. Ellenőrizze a vízlágyító beállításait is – lehet, hogy rosszul van beállítva. Győződjön meg arról, hogy a kosarak nem akadályozzák a szórókarok forgását.

Hogyan töltsem be helyesen az evőeszközöket?

A villákat és kanalakat nyelükkel lefelé helyezze az evőeszköz kosárba. A hosszú pengéjű késeket vízszintesen helyezze a felső kosárba. Használja a rácsos betétet a jobb öblítés érdekében. Ne terhelje túl a kosarat – a nagy tárgyakat, például habverőket, tegye külön.

Milyen óvintézkedéseket kell tenni a telepítéskor?

A telepítés előtt távolítson el minden csomagolást. Az elektromos hálózathoz és vízvezetékhez való csatlakoztatást szakképzett szerelőnek kell végeznie. Győződjön meg arról, hogy a gép vízszintesen van elhelyezve az ajtó megfelelő záródásához. Ne fúrjon lyukakat az oldalfalakba – károsíthatja a hidraulikát. Telepítés után ellenőrizze az összes csatlakozás tömítettségét.

HASZNÁLATI ÚTMUTATÓ F54860M AEG

Köszönjük, hogy egyik kiváló minőségű termékünket választotta!

A készülék optimális és hosszú távú teljesítményének biztosítása érdekében, kérjük, olvassa át alaposan a jelen használati útmutatót. Ezzel biztosítható, hogy az összes folyamatot tökéletesen és a leghatékonyabb módon vezérelje. Javasoljuk, tartsa biztonságos helyen ezt az útmutatót, hogy bármikor fellapozhassa, amikor szüksége van rá. Végül kérjük, az útmutatót adja át a készülék esetleges jövőbeli tulajdonosának.

Kívánjuk, sok örömöt leljen új készülékében!

Tartalomjegyzék Használati útmutató

Biztonsági információk 34

Helyes használat 34Általános biztonság 34Gyermekbiztonság 35Üzembe helyezés 35

Termékleírás 36

Kezelőpanel 37

A digitális kijelző 37Funkciógombok 38Beállítási üzemmód 38

Első használat 38

A vízlágyító beállítása 39

Manuális beállítás	39
Elektronikus beállítás	40
Speciális só használata	40
Az öblítőszer használata	41
Az öblítőszer-adagolás beállítása	42

Napi használat 42

Evőeszközök és edények bepakolása
	43

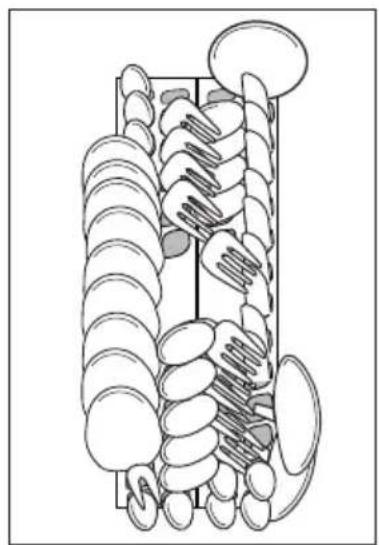

Az alsó kosár	44

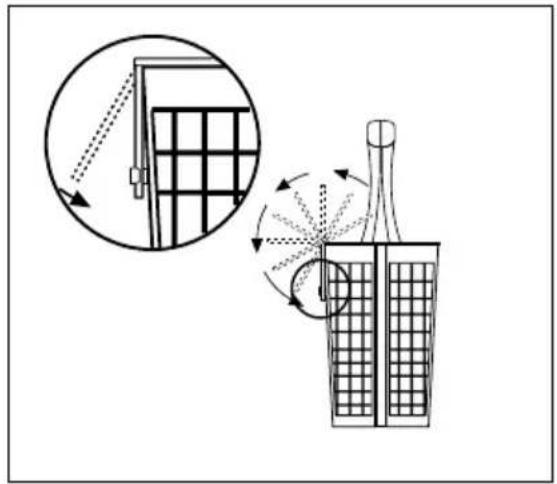

Az evőeszköz-kosár	44

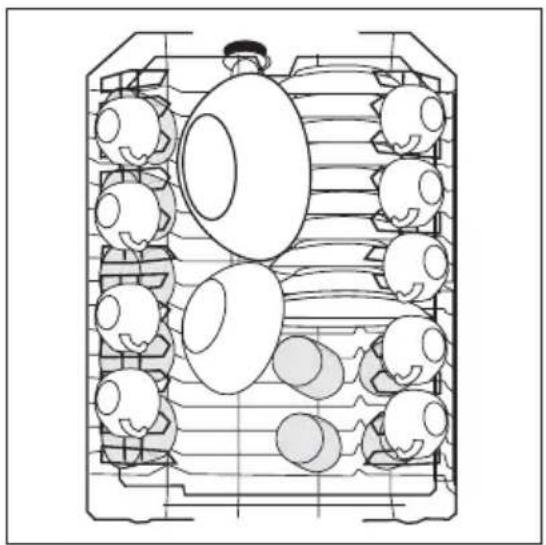

Felső kosár	45

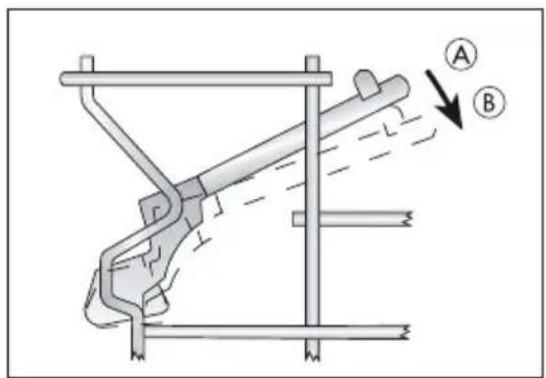

A felső kosár magasságának beállítása	46
Mosogatószer használata	46

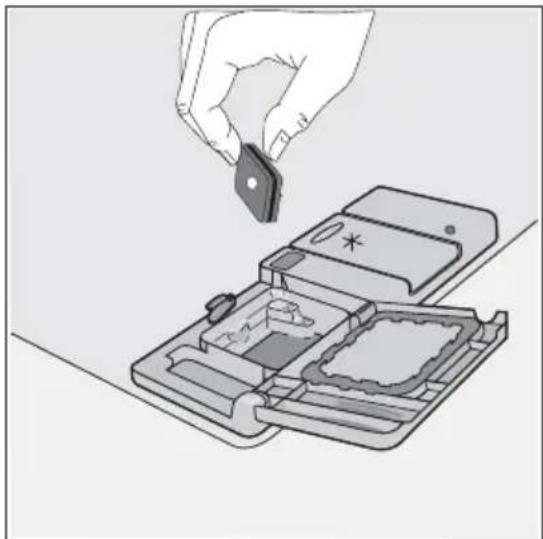

A mosogatószer betöltése	47
Multi-tab funkció	48

A Multi-táb funkció bekapcsólása/kikapcsolása	48
Mosogatóprogramok	49
Mosogatóprogram kiválasztása és elindítása	50
A mosogatógép kipakolása	52
Ápolás és tisztítás	52
A szűrők tisztítása	52
A mosogatókarok tisztítása	53
Külső tisztítás	53
Belső tisztítás	53
A készülék üzemen kívül helyezése	54
Fagyveszély	54
A készülék mozgatása	54
Mit tegyek, ha...	54
Műszaki adatok	56
Tanácsok a bevizsgáló intézetek számára	57
Szerelési útmutató	59
Üzembe helyezés	59

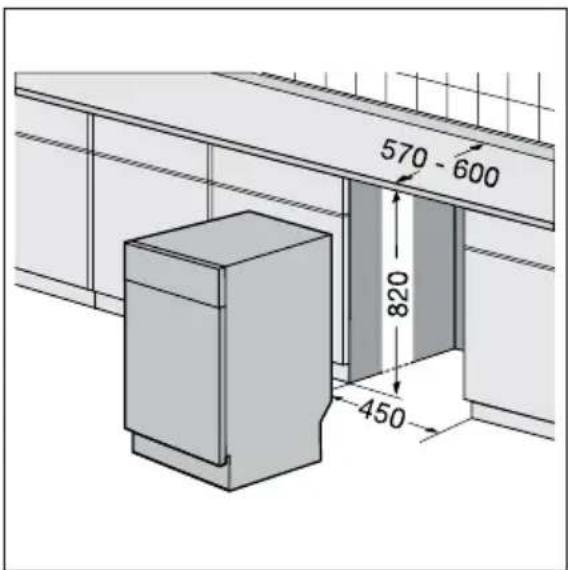

Beépítés munkapult alá (konyhai munkapult vagy mosogató)	59
Vízszintbe állítás	60
Vízhálózatra csatlakoztatás	60
Vízcsatlakoztatások	60
Befolyócső biztonsági szeleppel	60
A kifolyócső csatlakoztatása	61
Elektromos csatlakoztatás	62
Könyezetvédelmi tudnivalók	62

Csomagolóanyag 63

A változtatások jogát fenntartjuk

Használati útmutató

! Biztonsági információk

Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A szükségtelen hibák és balesetek elkerülése érdekében fontos annak biztosítása, hogy mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos használatát. Örizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően.

Helyes használat

• Ez a mosogatógép kizárólag mosogatógépben mosogatható háztartási edények mosogatására szolgál.
• Ne tegyen semmilyen oldószert a mosogatógépbe. Ez robbanást okozhat.
• A késeket és más, hegyes eszközöket az evőeszközkosárban a hegyükkel lefelé vagy a felső kosárban vízszintesen helyezze el.
• Csak mosogatógépekhez való termékeket (mosogatószer, só és öblítőszer) használjon.
• Az ajtót ne nyissa ki a készülék működése közben, mivel forró gőz távozhat.
• Ne vegyen ki egyetlen edényt sem a mosogatógépből a mosogatási program vége előtt.
• Használat után a készüléket válassza le a tápellátásról, és zárja el a vízellátást.
• A készüléket kizárólag arra felhatalmazott szerviz szakembere javíthatja, és csak eredeti pótalkatrészek használhatók.
• Semmilyen körülmények között ne kísérelje meg saját maga megjavítani a készüléket. A szakszerűtlen beavatkozás személyi sérülést vagy komoly működési problémákat okozhat. Forduljon a helyi szervizközponthoz. Mindig ragaszkodjon eredeti pótalkatrészek felhasználásához.

Általános biztonság

• A mosogatógépbe való mosogatószerek kémiai égést idézhetnek elő a szemben, a szájban és a torokban. Életveszélyes lehet! Tartsa be a mosogatószer gyártójának biztonsági utasításait.
• A mosogatógépben lévő víz nem iható. Előfordulhat, hogy mosogatószer maradt a készülékben.
• A mosogatógép ajtaját mindig tartsa csukva, ha éppen nem pakolja be vagy ki. Így elkerülhető, hogy bárki átessen rajta, és megsérüljön.
• Ne üljön vagy álljon rá a nyitott ajtóra.

Gyermekbiztonság

• A készüléket felnőttek általi üzemeltetésre tervezték. Ne hagyja, hogy gyermekek felügyelet nélkül használják a mosogatógépet.
• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.
• A mosószereket zárja el a gyermekek elől és tartsa biztonságos helyen.
• A gyermekeket tartsa távol a mosogatógéptől, ha az ajtaja nyitva van.

Üzembe helyezés

• Ellenőrizze a mosogatógépet, hogy a szállítás alatt nem szenvedett-e valamilyen sérülést. Soha ne csatlakoztasson sérült készüléket. Ha a mosogatógép megsérült, forduljon a szállítóhoz.
• Használat előtt minden csomagolóanyagot el kell távolítani.
• A készülék üzembe helyezéséhez szükséges minden villanyszerelési és vízvezeték-szerelési munkát megfelelő szakképesítéssel rendelkező személynek kell elvégeznie.
• Biztonsági okokból veszélyes megváltoztatni a műszaki jellemzőket vagy megkísérelni a termék bármilyen módon történő módosítását.
• Soha ne használja a mosogatógépet, ha az elektromos tápvezeték vagy a vízellátást biztosító cső sérült; vagy ha a kezelőpanel, a munkafelület vagy a lábazat oly módon sérült, hogy a készülék belseje szabadon hozzáférhető. A veszélyek elkerülése érdekében forduljon a helyi szervizhez.
• A mosogatógép egyetlen oldala sem fúrható ki a hidraulikus és elektromos alkatrészek károsodásának elkerülése érdekében.

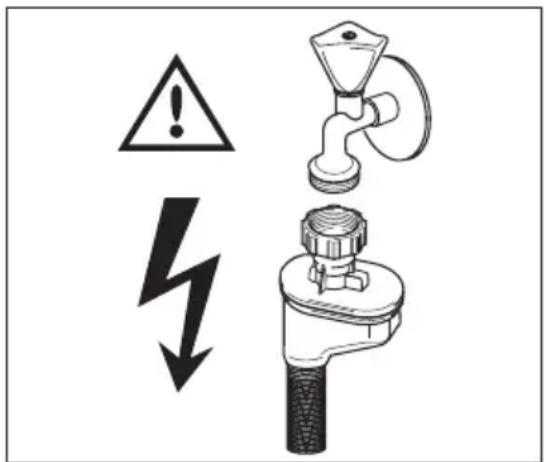

VIGYÁZAT

Az elektromos és a vízvezetékre való csatlakoztatást illetően kövesse a megfelelő fejezetek útmutatását.

Termékleírás

1 Felső kosár 2 Vízkeménység-kapcsoló 3 Sótartály 4 Mosogatószer-adagoló 5 Öblítőszer-adagoló 6 Adattábla 7 Szűrők 8 Alsó mosogatókar 9 Felső mosogatókar 10 Munkafelület

Kezelőpanel

1 Be/Ki gomb 2 Programválasztó gombok 3 Késleltetett indítás gomb 4 Jelzőfények 5 Digitális kijelző 6 Funkciógombok

Jelzőfények
MULTITAB A MULTITAB funkció bekapcsolását/ki-kapcsolását jelzi (lásd: MULTITAB funk-ció)
Só Felgyullad, amikor a speciális só kifo-	gyott. 1)
Öblítőszer Felgyullad, amikor az öblítőszer kifogyott.	1)

1) A só és öblítőszer jelzőfények soha nem gyulladnak ki a mosogatóprogram közben, akkor sem, ha szükség van a sóval és/vagy öblítőszerrel való feltöltésre.

A digitális kijelző

A digitális kijelző a következőket mutatja:

• azt a vízkeménységi szintet, amihez a vízlágyító be van állítva,
• a folyamatban lévő programból hozzávetőlegesen hátralévő időt,
• az öblítőszer-adagoló bekapcsolását/kikapcsolását (CSAK, ha a Multi-tab funkció be van kapcsolva),
• a mosogatóprogram végét (egy nulla jelenik meg a digitális kijelzőn),
• a késleltetett indítás visszaszámlálását,
• a mosogatógép hibás működésére vonatkozó hibakódokat.

Funkciógombok

A következő funkciók állíthatók be ezeknek a gomboknak a segítségével:

• a vízlágyító beállítása,
• egy folyamatban lévő mosogatóprogram vagy késleltetett indítás törlése,
• a Multi-tab funkció bekapcsolása/kikapcsolása,
• az öblítőszer-adagoló bekapcsolása/kikapcsolása, amikor a Multi-tab funkció be van kapcsolva.

Beállítási üzemmód

A készülék beállítási üzemmódban van, amikor az ÖSSZES programgomb jelzőfénye világít.

Soha ne feledje, hogy amikor a következő műveleteket hajtja végre:

– mosogatóprogram kiválasztása,

– a vízlágyító beállítása,

– az öblítőszer-adagoló bekapcsolása/kikapcsolása,

a készüléknek beállítási módban KELL lennie.

Ha egy programgomb jelzőfénye világít, az utoljára végrehajtott vagy kiválasztott program még be van állítva. Ebben az esetben a beállítási módba való visszatéréshez törölnie kell a programot.

Beállított program vagy folyamatban lévő program törlése

Nyomja meg egyszerre és tartsa lenyomva mindaddig a két RESET gombot (B és C), amíg az összes programválasztó gomb jelzőfénye kigyullad. A program törlése megtörtént, és a készülék beállítási módban van.

Első használat

A mosogatógép első alkalommal történő használata előtt:

• Győződjön meg róla, hogy az elektromos és víz csatlakozások megfelelnek az üzembe helyezési útmutatásoknak
• Távolítson el minden csomagolóanyagot a készülék belsejéből • A vízlágyító beállítása
• Töltsön 1 liter vizet a sótartályba, majd töltse fel regeneráló sóval • Töltse fel az öblítőszer-adagolót

Ha kombinált mosogatószer-tablettákat kíván használni, mint például: "3 az 1-ben", "4 az 1-ben", "5 az 1-ben" stb., állítsa be a Multi-tab funkciót (lásd "Multi-tab funkció").

A vízlágyító beállítása

A mosogatógépben egy vízlágyító is található, ami a vezetékes vízben található ásványi anyagok és sók eltávolítására szolgál, amelyek a készüléket rongálnák, vagy működését hátrányosan befolyásolnák.

Minél többet tartalmaz a víz ezekből az ásványi anyagokból és sókból, annál keményebb. A vízkeménységet különböző mértékegységekkel, német keménységi fokkal (°dH), francia keménységi fokkal (°TH és mmol/l-ben (millimol per liter - a vízkeménység nemzetközi mértékegysége) mérik.

A vízlágyítót a lakóhelyén jellemző vízkeménységhez kell beállítani. A víz keménységét illetően a helyi vízművektől kaphat tájékoztatást.

A vízlágyítót mindkétféleképpen be kell állítani: manuálisan, a vízkeménység-kapcsolóval és elektronikusan.

Vízkeménység A vízkeménység beállítá-sának módosítása					Só haszná-lata
°dH	°TH	mmol/l	manuálisan	elektroniku-san
51 - 70	91 - 125	9,1 - 12,5	2	10-es szint	igen
43 - 50	76 - 90	7,6 - 8,9	2	9-es szint	igen
37 - 42	65 - 75	6,5 - 7,5	2	8-as szint	igen
29 - 36	51 - 64	5,1 - 6,4	2	7-es szint	igen
23 - 28	40 - 50	4,0 - 5,0	2	6-os szint	igen
19 - 22	33 - 39	3,3 - 3,9	2	5-ös szint	igen
15 - 18	26 - 32	2,6 - 3,2	1	4-es szint	igen
11 - 14	19 - 25	1,9 - 2,5	1	3-as szint	igen
4 - 10	7 - 18	0,7 - 1,8	1	2-es szint	igen
< 4	< 7	< 0,7	1	1-es szint	nem

Manuális beállítás

A mosogatógép gyárilag a 2-es pozícióba van beállítva.

1. Nyissa ki a mosogatógép ajtaját.
2. Vegye ki az alsó kosarat a mosogatógépből.
3. A vízkeménység-kapcsolót forgassa el az 1-es vagy 2-es állásba (lásd a táblázatot).
4. Tegye vissza az alsó kosarat.

Elektronikus beállítás

A mosogatógép gyárilag az 5-ös szintre van beállítva.

1. Nyomja meg a Be/Ki gombot. A mosogatógépnek beállítási módban kell lennie.
2. Nyomja meg egyszerre és tartsa lenyomva a B és a C gombot, amíg az A, B és C gomb jelzőfényei villogni nem kezdenek.
3. Nyomja meg az A gombot, a B és C gombok jelzőfénye kialszik, miközben az A gomb jelzőfénye elkezd villogni. A digitális kijelzőn látható az aktuális szint. Példák: 5 L a kijelzőn = 5. szint. 10 L a kijelzőn = 10. szint.
4. A szint módosításához nyomja meg az A gombot. A gomb minden egyes megnyomásával a szint változik (az új szint kiválasztásához lásd a táblázatot). Példák: Ha az aktuális szint az 5., az A gomb egyszeri megnyomásával a 6. szintet választja ki. Ha az aktuális szint a 10., az A funkciógomb egyszeri megnyomásával az 1. szintet választja ki.
5. A művelet tárolásához a Be/Ki gombot megnyomva kapcsolja ki a mosogatógépet.

Speciális só használata

VIGYÁZAT

Kizárólag kifejezetten mosogatógéphez való sót használjon. Minden egyéb, nem kifejezetten mosogatógépekhez való só, különösen a konyhasó használata rongálja a vízlágyítót. A sót csak közvetlenül a teljes mosogatóprogramok megkezdése előtt töltse be. Ezáltal megelőzheti, hogy sókristályok vagy kilöttyent sós víz maradjon a készülék alján, ami korróziót okozhat.

Betöltés:

1. Nyissa ki az ajtót, vegye ki az alsó kosarat, és az óramutatók járásával ellentétes irányban csavarja le a sótartály kupakját.
2. Töltsön 1 liter vizet a tartályba (ez csak a sóval első alkalommal való feltöltéskor szükséges).
3. A készülékhez adott tölcsér segítségével töltse be a sót a tartályba, amíg meg nem telik.
4. Csavarja vissza a kupakot, és győződjön meg róla, hogy sem a csavarmeneten, sem a tömítésen nem maradtak sónyomok.
5. Az óramutatók járásával megegyező irányba csavarja vissza szorosan a kupakot ütközésig (amíg egy kattanást nem hall).

Ne aggódjon, ha a só betöltésekor víz folyik ki, ez normális jelenség.

A só jelzőfény a kezelőpanelen a sótartály feltöltése után még 2-6 órán keresztül tovább világíthat, ha a mosogatógép bekapcsolva maradt. Ha olyan sót használ, ami lassabban oldódik fel, ez az idő hosszabb is lehet. A készülék működését ez nem befolyásolja.

Az öblítőszer használata

VIGYÁZAT

Csak mosogatógépekhez való márkás öblítőszert használjon.

Az öblítőszer-adagolóba soha ne töltsön semmilyen más anyagot (pl. mosogatógép-tisztítószert, folyékony mosószert). Ez megrongálhatja a készüléket.

Az öblítőszer biztosítja az alapos öblítést, valamint a folt- és csíkmentes száradást.

Az öblítőszer adagolása az utolsó öblítés alatt automatikusan történik.

1. A kioldógomb (A) megnyomásával nyissa ki a tartályt.

1. Töltse be az öblítőszert a tartályba. A feltöltés maximális szintjét a "max" felirat jelzi. Az adagolóba körülbelül 110 ml öblítőszer fér bele, ami az adagolási beállítástól függően 16-40 mosogatóprogramhoz elegendő.
2. Minden feltöltés után győződjön meg róla, hogy a tartály fedelét visszacsukta.

A betöltés során kilöttyent öblítőszert nedvszívó törlőkendővel törölje fel, hogy megakadályozza a túlzott habképződést a következő mosogatáskor.

Az öblítőszer-adagolás beállítása

A kapott öblítési és száradási eredményektől függően állítsa be az öblítőszer mennyiségét a 6 pozíció valamelyikébe (1. pozíció= minimális mennyiség adagolása, 6. pozíció= maximális mennyiség adagolása).

Az adagolt mennyiség gyárilag 4. pozícióba van beállítva.

Növelje az adagolást, ha az edényeken a mosogatás után vízcsepp- vagy vízkőfoltok láthatók.

Csökkentse, ha az edényeken ragadós fehér csíkok, illetve az üvegedényeken vagy a kések élén kékes filmréteg jelenik meg.

• Ellenőrizze, hogy nem szükséges-e a regeneráló sóval vagy öblítőszerrel való feltöltés.
• Pakolja be az evőeszközöket és edényeket a mosogatógépbe. • Töltse be a mosogatószert.
• Válassza ki az evőeszközöknek és edényeknek megfelelő mosogatóprogramot.
• Indítsa el a mosogatóprogramot. http://www.markabolt.hu/

Evőeszközök és edények bepakolása

Szivacsok, törlőkendők és bármilyen olyan egyéb tárgy, ami vizet képes magába szívni, nem moshatók a mosogatógépben.

- Az edények bepakolása előtt a következőket kell elvégeznie:

• Minden ételmaradékot és hulladékot távolítson el. – Lazítsa fel a lábasokban leégett ételmaradékokat

- Az edények és az evőeszközök bepakolásakor, kérjük, vegye figyelembe a következőket:

– Az edények és az evőeszközök nem akadályozhatják a mosogatókarok forgását. – Az olyan üreges tárgyakat, mint csészék, poharak, lábasok stb. a nyílásukkal lefelé tegye be a mosogatógépbe, hogy a víz ne gyűlhessen össze a tartályban vagy valamilyen mélyedésben. – Az edényeket és evőeszközöket nem szabad egymásba tenni vagy egymásra fektetni. – A poharak sérülésének elkerülése érdekében azok nem érhetnek egymáshoz. – A kisebb tárgyakat az evőeszköz-kosárba tegye bele.

• Előfordul, hogy a műanyag és a nem tapadós bevonatú edényeken vízcseppek maradnak; ezek az anyagok nem száradnak olyan jól, mint a porcelán- és acéltárgyak.
• A könnyebb tárgyakat (műanyag tálak stb.) a felső kosárba pakolja be, és úgy rendezze el, hogy ne mozduljanak el.

A következő evőeszközök és edények mosogatógépben való mosogatásra

nem alkalmasak: korlátozottan alkalmasak:

• Fa-, szaru-, porcelán- vagy gyöngyház nyelű tárgyak.
• Nem hőálló műanyag tárgyak.
• Régebbi evőeszközök, amelyeken nem hőálló ragasztott részek vannak.
• Kötőanyaggal préselt evőeszközök és edények.
• Ón- vagy réztárgyak.
• Ólomkristály.
• Rozsdásodásra hajlamos acéltárgyak.
• Fatányérok.
• Szintetikus szálakból készült tárgyak.
• Köcserép edényeket csak akkor mosogasson mosogatógépben, ha a gyártó külön feltünteti, hogy az mosogatógépben mosogatható.
• A zománcminták mosogatógépben való gyakori mosogatás esetén elhalványulhatnak.
• Előfordulhat, hogy az ezüst és alumínium alkatrészek mosogatáskor elszíneződnek: Az ételmaradékok, pl. a tojásfehérje, a tojássárgája és a mustár gyakran okoznak elszíneződéseket és foltokat az ezüstneműn. Ezért az ezüstneműről azonnal távolítsa el az ételmaradékokat, akkor is, ha nem mosogatja el közvetlenül használat után.

Nyissa ki az ajtót, és húzza ki a kosarat az edények bepakolásához.

Az alsó kosár

Az alsó kosár serpenyők, fedők, tányérok, salátástálak, evőeszközök stb. befogadására szolgál.

A tálalóedényeket és nagyméretű fedőket a kosár szélén körben kell elrendezni, biztosítva, hogy a mosogatókarok szabadon elfordulhassanak.

Az alsó kosáron található 2 akasztósor könnyen lehajtható, ami lehetővé teszi lábasok, fazekak és tálak bepakolását.

A függőleges helyzetben tárolt hosszú pengéjű kések potenciális veszélyforrást jelentenek. A hosszú és/vagy éles evőeszközöket, például szeletelőkéseket, vízszintesen kell elhelyezni a felső kosárban. Éles tárgyak, például kések bepakolásakor és kipakolásakor óvatosan járjon el.

Annak érdekében, hogy az evőeszközkosárban lévő összes evőeszközt elérje a víz, a következőket tegye:

1. Tegye a rácsbetétet az evőeszköz-kosárra.
2. A villákat és a kanalakat a nyelükkel lefele helyezze az evőeszközkosárba.

Nagyobb eszközök esetén (pl. habverő) hagyja nyitva az evőeszköz-rács egyik felét.

Az evőeszközkosár kinyitható.

Győződjön meg arról, hogy mindig megfogja a két részből álló fogantyúnak mind a két részét, amikor kiveszi a mosogatógépből.

1. Az evőeszköz-kosarat tegye az asztalra vagy a munkafelületre.
2. Nyissa ki a két részből álló fogantyút.
3. Szedje ki az evőeszközöket.

A felső kosár tányérok (kistányérok, mélytányérok és legfeljebb 24 cm átmérőjű lapostányérok), salátástálak, bögrék és poharak befogadására szolgál. Az edényeket úgy rendezze el a rácsokon és a rácsok alatt, hogy a víz minden felületet elérhessen.

A hosszú talpú poharakat fejjel lefelé tegye bele a pohártartókba. A magasabb darabokhoz a pohártartók felfelé kihajthatók.

A hosszú talpú poharakat fejjel lefelé tegye bele a pohártartókba.

A magasabb darabokhoz a pohártartók felfelé kihajthatók.

Az ajtó becsukása előtt győződjön meg róla, hogy a mosogatókarok szabadon tudnak forogni.

A felső kosár magasságának beállítása

Nagyon nagyméretű tányérok mosogatásakor azok a felső kosár magasabbra helyezésével bepakolhatók az alsó kosárba.

Az edények maximális magassága:
a felső kosárban az alsó kosárban
Felemelt felső kosárral 20 cm 31 cm
Leengedett felső kosárral 24 cm 27 cm

A felső kosár magasabbra állítása:

1. Ütközésig húzza ki a kosarat.
2. Óvatosan emelje fel mindkét oldalát, amíg a mechanika engedi, és a kosár stabilan áll.

A kosár leengedése az eredeti pozícióba:

1. Ütközésig húzza ki a kosarat.
2. Óvatosan emelje fel mindkét oldalát, majd hagyja, hogy a mechanika lassan leereszze, miközben tartja a kosarat.

A kosarat mindig mindkét oldalánál fogva emelje fel illetve engedje le.

Ha a felső kosár meg van emelve, a pohártartó rácsok nem használhatók.

VIGYÁZAT

A mosogatógép bepakolása után mindig csukja be az ajtaját, mivel a nyitott ajtó veszélyforrást képezhet.

Mosogatószer használata

Kizárólag kifejezetten mosogatógéphez való mosogatószert használjon. Kérjük, tartsa be a gyártónak a mosogatószer csomagolásán feltüntetett adagolási és tárolási utasításait.

A megfelelőnél nem nagyobb mennyiségű mosogatószer használata csökkenti a környezetszennyezést.

A mosogatószer betöltése

1. Nyissa fel a fedelet.

1. Töltse fel mosogatószerrel a (1) mosogatószer-tartályt. Az adagolási mennyiséget a jelölések mutatják: 20 = körülbelül 20 g mosogatószer 30 = körülbelül 30 g mosogatószer.
2. Minden olyan programhoz, ami előmosogatást is tartalmaz, több mosogatószert kell betölteni (5/10 g), amit az előmosogatásra szolgáló mosogatószer-tartályba kell betölteni (2). Ez a mosogatószer az előmosogatás alatt fejti ki hatását.

1. Mosogatószer-tabletták használatakor helyezze a tablettát az (1) rekeszbe
2. Csukja be a fedelet és nyomja le, amíg a helyére nem kattan.

Mosogatószer-tabletták

A különböző gyártóktól származó mosogatószer-tabletták különböző sebességgel oldódnak fel. Ezért egyes mosogatószer-tabletták a rövid mosogatóprogramok alatt nem képesek kifejteni teljes tisztítóhatásukat. Ezért kérjük, hogy mosogatószer-tabletták használata esetén hosszú mosogatóprogramokat válasszon, hogy biztosítsa a mosogatószer-maradványok teljes eltávolítását.

Multi-tab funkció

Ez a készülék rendelkezik "Multi-Tab funkcióval", ami lehetővé teszi a "Multi-Tab" kombinált mosogatótabletták használatát.

Ezek a termékek kombinált tisztító, öblítő és só funkcióval rendelkeznek. Tar-talmazhatnak különböző más szereket is attól függően, milyen fajta tablettákat választott ("3 az 1-ben", "4 az 1-ben", "5 az 1-ben" stb.).

Ellenőrizze, hogy ezek a mosogatószerek alkalmasak-e az Önnél mért vízke-ménységhez. Lásd a gyártó utasításait.

Ez a funkció mindegyik mosogatóprogramhoz kiválasztható. Ennek a funkci- ónak a kiválasztásával a só- és öblítőszer-beáramlás automatikusan kikap- csol, és a só és öblítőszer jelzőlámpák is kikapcsolnak.

A "Multi-Tab funkciót" a mosogatóprogram indítása előtt válassza ki.

Ez a funkció a kiválasztását követően (a jelzőfény kigyulladt) a következő mosogatóprogramoknál is bekapcsolva marad.

A "Multi-Tab funkció" használatával a programok időtartama megváltozhat.

Ebben az esetben a program lefutási ideje a digitális kijelzón automatikusan frissítésre kerül.

A program futása közben a "Multi-Tab funkció" NEM választható ki. Ha a "Multi-Tab funkciót" ki akarja kapcsolni, törölje a beállított programot, majd kapcsolja ki a "Multi-Tab funkciót".

Ebben az esetben ismét be kell állítania a mosogatóprogramot (és a kívánt opciókat).

A Multi-tab funkció bekapcsolása/kikapcsolása

Nyomja meg a Multi-tab gombot: a megfelelő jelzőfény világít. Ez azt jelenti, hogy a funkció aktív.

A funkció kikapcsolásához nyomja meg ismét a Multi-tab gombot: a jelzőfény kialszik.

Ha a száradási eredmények nem kielégítőek, a következőket javasoljuk:

1. Az öblítőszer-adagolót töltse fel öblítőszerrel.
2. Kapcsolja be az öblítőszer-adagolót.
3. Állítsa az öblítőszer adagolását 2. pozícióba.

- Az öblítőszer-adagoló bekapcsolása/kikapcsolása csak akkor lehetséges, ha a "Multi-Tab funkció" be van kapcsolva.

Az öblítőszer-adagoló bekapcsolása/kikapcsolása

1. Nyomja meg a Be/Ki gombot. A mosogatógépnek beállítási módban kell lennie.
2. Nyomja meg egyszerre a B és a C gombot, amíg az A, B és C gomb jelzőfényei villogni nem kezdenek.
3. Nyomja meg a B gombot, az A és C gombok jelzőfénye kialszik, miközben a B gomb jelzőfénye tovább villog. A digitális kijelző az aktuális beállítást jelzi:

d= Öblítőszer-adagoló kikapcsolva.

Id = Öblítőszer-adagoló bekapcsolva.

1. A beállítás megváltoztatásához nyomja meg ismét a B gombot, a digitális kijelző az új beállítást mutatja.
2. A művelet tárolásához a Be/Ki gombot megnyomva kapcsolja ki a mosogatógépet.

Ha úgy dönt, hogy visszatér a normál mosogatószer-rendszer használatához, a következőket tanácsoljuk:

1. Kapcsolja ki a "Multi-Tab funkciót".
2. Töltse fel újra a sótartályt és az öblítőszer-adagolót.
3. Állítsa a vízkeménység beállítását a legmagasabb szintre, és állítson be egy normál mosogatóprogramot edény betöltése nélkül.
4. Állítsa be a vízkeménységet a körzetében meglévő vízkeménységnek megfelelően.
5. Állítsa be az öblítőszer adagolását.

Mosogatóprogramok

Program Szennye-zettség mértéke	Eszközök típusa	Program leírása Fogyasztási értékek 1)
		Előmosogatás	Főmosogatás	Közbenső öblítés	Befejező öblítés	Szárítás	Időtartam (perc)	Energia (kWh)	Víz (liter)
AUTO 45° - 70°2)	Vegyesen mér-sékelten és erő-sen szen-nyezett	Edények, evőeszközök, lába-sok és fazekak	●	●	1/2x	●	●	80 -125	0,8 - 1,3	10 - 19
30 MIN 60°3)	Enyhén szennye-zett	Edények és evőeszközök		●		●		30	0,8	8
Program Szennye-zettség mértéke		Eszközök típusa	Program leírása Fogyasztási értékek 1)
			Előmosogatás	Főmosogatás	Közbenső öblítés	Befejező öblítés	Szárítás	Időtartam (perc)	Energia (kWh)	Víz (liter)
INTENSIV CARE 70°	Erősen szennye-zett	Edények, evőeszközök, lába-sok és fazekak	●	●	●	●	●	130 -140	1,3 -1,5	14 -15
ECO 50° 4)	Normál szennye-zettségű	Edények és evőeszközök	●	●	●	●	●	160 - 170	0,8 - 0,9	12 - 13
	Bármely Részleges töltet (később ki leszegészítve a nap során) 5)		●					12	0,1	4

1) A fogyasztási értékek útmutatásként szolgálnak, és a víznyomástól és vízhőmérséklettől, a hálózati feszültségingadozásoktól, valamint az edények mennyiségétől függenek.

2) Az Auto mosogatóprogram során az edényeken lévő szennyeződés mennyiségének meghatározása az alapján történik, hogy mennyire zavaros a víz. A program időtartama, a víz- és energiafogyasztás változhat; ez függ attól, hogy a készülék teljesen meg van-e töltve vagy csak részben, és hogy az edények enyhén vagy erősen szennyezettek-e. A víz hőmérséklete automatikusan 45° C és 70° C között kerül beállításra.

3) Ideális részlegesen megtöltött mosogatógép esetén. Ez egy tökéletes napi program, amely úgy készült, hogy megfeleljen egy 4 személyes család igényeinek, amely csak a reggeli és a vacsora edényeit és evőeszközeit kívánja betölteni.

4) Tesztprogram a bevizsgáló intézetek számára.

5) Ehhez a programhoz nincs szükség mosogatószerre.

Mosogatóprogram kiválasztása és elindítása

A mosogatóprogram és a késleltetett indítás kiválasztását kissé nyitott ajtó mellett végezze. A program vagy a késleltetett indítás visszaszámlálás indítása csak az ajtó becsukása után történik meg. Addig lehetőség van a beállítások módosítására.

1. Ellenőrizze, hogy a kosarak megfelelően vannak-e bepakolva, és hogy a mosogatókarok szabadon tudnak-e forogni.
2. Ellenőrizze, hogy nyitva van-e a vízcsap.

1. Nyomja meg a Be/Ki gombot: az összes programjelzőfény világít (beállítási üzemmód).
2. Nyomja meg a kívánt mosogatóprogramnak megfelelő gombot (lásd a "Mosogatóprogramok" táblázatot). Amikor ki van választva egy program, a megfelelő jelzőfény felgyullad. Csukja be a mosogatógép ajtaját, a program automatikusan elindul.

i

Program beállítása és elindítása "késleltetett indítással"

1. Miután kiválasztotta a mosogatóprogramot, nyomja le a késleltetett indítás gombot, amíg a késleltetési időtartamra vonatkozóan az órák száma meg nem jelenik villogva a digitális kijelzőn. 1 és 19 óra közötti késleltetési időtartamot választhat.
2. Csukja be a mosogatógép ajtaját, a visszaszámlálás automatikusan elkezdődik. A kijelzőn lévő szám már nem villog, hanem állandó fénnyel látható.
3. A visszaszámlálás 1 órás lépésekben történik.
4. Az ajtó kinyitása megszakítja a visszaszámlálást.
5. Ha a késleltetett indítási idő letelt, a program automatikusan elindul.

i

A mosogatóprogram és a késleltetett indítás kiválasztása zárt ajtó mellett is megtörténhet. Ne feledje, hogy ilyenkor a mosogatóprogram gombjának megnyomása után CSAK 3 másodperce van, amely alatt másik programot választhat, vagy kiválaszthatja a késleltetett indítást, amely után a kiválasztott program automatikusan elindul.

A "késleltetett indítás" és/vagy a mosogatóprogram törlése

• Folyamatban lévő késleltetett indítás törléséhez le kell nulláznia a mosogatógépet.
• A késleltetett indítás törlése maga után vonja a beállított mosogatóprogram törlését is. Ebben az esetben újra be kell állítania a mosogatóprogramot. Ha egy új mosogatóprogramot választ ki, ellenőrizze, hogy van-e mosogatószer a mosogatószer-adagolóban.

!

VIGYÁZAT

Folyamatban lévő mosogatóprogramot KIZÁRÓLAG feltétlenül szükséges esetben szakítson meg vagy töröljön. Figyelem! Az ajtó kinyitásakor forró gőz szökhet ki. Óvatosan nyissa ki az ajtót.

Folyamatban lévő mosogatóprogram megszakítása:

• Nyissa ki a mosogatógép ajtaját; a program ekkor leáll. Zárja be az ajtót: a program attól a ponttól fog folytatódni, ahol megszakították.
• Nyomja meg a Be/Ki gombot; az összes jelzőfény kialszik. Nyomja meg újra a Be/Ki gombot; a program attól a ponttól fog folytatódni, ahol megszakították.

A mosogatóprogram vége

• A mosogatógép automatikusan leáll.
• Az éppen befejeződött program jelzőfénye továbbra is világít.
• Nulla jelenik meg a digitális kijelzőn.
• A Be/Ki gomb megnyomásával kapcsolja ki a mosogatógépet.
• Nyissa ki a mosogatógép ajtaját, hagyja résnyire nyitva, és várjon néhány percet, mielőtt kipakolja az edényeket; így kicsit lehűlnek, és a száradás is jobb minőségű lesz.

A mosogatógép kipakolása

- A forró edények érzékenyek az ütődésre.

Éppen ezért meg kell várni, hogy az edények lehűljenek, mielőtt kipakolná a készülékből.

• Először az alsó kosarat, majd a felső kosarat ürítse ki; így a felső kosárban lévő víz nem fog rácsöpögni az alsó kosárban lévőkre.
• A mosogatógép ajtajának oldalain víz jelenhet meg, mivel a rozsdamentes acél jobban lehűlhet, mint az edények.

FIGYELEM

A mosogatóprogram befejeztével javasolt a mosogatógépet leválasztani a hálózatról és a vízcsapot elzárni.

Ápolás és tisztítás

A szűrők tisztítása

A szűrőket időnként meg kell tisztítani. A piszkos szűrők ronthatják a mosogatás eredményességét.

VIGYÁZAT

A szűrők tisztítása előtt a készüléket ki kell kapcsolni.

1. Nyissa ki az ajtót, vegye ki az alsó kosarat.
2. A mosogatógép szűrőrendszere egy durvaszűrőből (A), egy mikroszűrőből (B) és egy lapos szűrőből áll. A mikroszűrőn lévő nyél segítségével akassza ki a szűrőrendszert.

1. Forgassa el a nyelet az óramutató járásával ellentétes irányba 1/4 fordulattal, és vegye ki a szűrőrendszert.
2. Fogja meg a durvaszűrőt (A) a fogantyújánál fogva, és vegye ki a mikroszűrőből (B).
3. Az összes szűrőt alaposan mossa át folyó víz alatt.
4. Vegye ki a lapos szűrőt a mosogatógép alsó részéből, és mindkét oldalát tisztítsa meg alaposan.
5. Tegye vissza a lapos szűrőt a mosogatógép alsó részébe, és győződjön meg róla, hogy pontosan illeszkedik.
6. A durvaszűrőt (A) tegye bele a mikroszűrőbe (B), és nyomja össze őket.
7. A szűrőrendszert tegye vissza a helyére, és a nyélnek az óramutatók járásával megegyező irányba ütközésig történő elforgatásával rögzítse. Közben ügyeljen arra, hogy a lapos szűrő ne lógjon ki a mosogatógép alsó része fölé.

SOHA ne használja a mosogatógépet a szűrők nélkül. A szűrők nem megfelelő visszahelyezése és rögzítése lerontja a mosogatás hatásfokát, és a készülék sérülését eredményezheti.

A mosogatókarok tisztítása

SOHA ne próbálja meg eltávolítani a mosogatókarokat.

Ha a mosogatókarok furatai eltömödnének, a szennyeződést fogpiszkálóval távolítsa el.

Külső tisztítás

A mosogatógép és a kezelőpanel külső felületét nedves puha ruhával törölje át. Szükség esetén csak semleges mosogatószereket használjon. Soha ne használjon súrolószert, súrolószivacsot vagy oldószert (acetont, triklóretilént stb.).

Belső tisztítás

Az ajtó tömítéseit, a mosogatószer- és az öblítőszer-adagolót nedves ruhával rendszeresen meg kell tisztítani.

Azt javasoljuk, hogy 3 havonta futtasson le egy erősen szennyezett edényekhez alkalmas mosogatóprogramot mosogatószer betöltésével, de edények nélkül.

A készülék üzemen kívül helyezése

Ha hosszabb ideig nem használja a mosogatógépet:

1. Húzza ki az elektromos csatlakozódugót a konnektorból, és zárja el a vízcsapot.
2. Résnyire hagyja nyitva a készülék ajtaját, hogy megelőzze a kellemetlen szagok képződését.
3. Tisztítsa ki a készülék belsejét.

Fagyveszély

A készüléket ne tárolja olyan helyen, ahol a hőmérséklet 0°C alá csökkenhet. Ha ez elkerülhetetlen, ürítse ki a készüléket, csukja be a készülék ajtaját, csatlakoztassa le a befolyócsövet és ürítse ki.

A készülék mozgatása

Ha a mosogatógépet mozgatni kell (költözés stb.):

1. Húzza ki a csatlakozódugót a konnektorból.
2. Zárja el a vízcsapot.
3. Szerelje le a befolyó- és a kifolyócsövet.
4. A csövekkel együtt húzza ki a készüléket a helyéről. A készüléket a szállítás alatt nem szabad túlságosan megdönteni.

Mit tegyek, ha...

A mosogatógép nem indul el, vagy működés közben leáll. Bizonyos problémák csupán a karbantartás vagy ápolás elmaradásából erednek, és az alábbi táblázatban ismertetett útmutatások segítségével a szerviz kihívása nélkül is megoldhatók.

Kapcsolja ki a mosogatógépet, és végezze el az alább javasolt hibaelhárítási lépéseket.

Hibakód és hiba Lehetséges ok és megoldás
10jelenik meg a digitális kijelzőn.A mosogatógép nem tölt be vizet.	A vízcsap eltömődött vagy elvízkövesedett.Tisztítsa ki a vízcsapot.A vízcsap el van zárva. Nyissa ki a vízcsapot.A bemenő vízszelep menetes tömlőillesztésénél lévő szűrő (ha van) eltömődött.Tisztítsa meg a menetes tömlőben lévő szűrőt.A befolyócső elfektetése nem megfelelő, össze van nyomódva, vagy meg van törve.Ellenőrizze a kifolyócső csatlakozását.
20jelenik meg a digitális kijelzőn.A mosogatógép nem üríti ki a vizet.	A szifon eltömődött.Tisztítsa ki a szifont.A kifolyócső elfektetése nem megfelelő, össze van nyomódva, vagy meg van törve.Ellenőrizze a kifolyócső csatlakozását.
30jelenik meg a digitális kijelzőn.Az elárasztásvédelem aktiválódott.	Zárja el a vízcsapot, és forduljon a helyi szervizközponthoz.
A program nem indul el. • A mosogatógép	ajtaja nincs megfelelő-en csukva. Zárja be az ajtót.A csatlakozódugó nincs bedugva. Dugja be a csatlakozódugót.A biztosíték kiégett az otthoni biztosítéktáblán.Cserélje ki a biztosítékot.Késleltetett indítás van beállítva.Ha az edényeket azonnal el kell mosogatni, törölje a késleltetett indítást.

Miután ezeket az ellenőrzéseket végrehajtotta, kapcsolja be a készüléket: a program attól a ponttól fog folytatódni, ahol megszakadt.

Ha a működési zavar vagy a hibakód ismét jelentkezik, forduljon a szervizhez. Egyéb, a fenti táblázatban nem szereplő hibakódok esetén, kérjük, forduljon a helyi szervizhez, megadva a mosogatógép modelljét (Mod.), termékszámát (PNC) és sorozatszámát (S.N.).

Ezek az információk a mosogatógép ajtajának oldalán lévő adattáblán találhatók.

Annak érdekében, hogy ezek a számok mindig kéznél legyenek, azt javasoljuk, hogy írja fel őket:

Mod.:

A mosogatás eredménye nem kielégítő
Az edények nem tiszták • Nem megfelelő	mosogatóprogramot választott ki. • Az edényeket úgy rendezte el, hogy a víz nem képes elérni minden felületet. A kosarat nem szabad túlpakolni. • A mosogatókarok nem forognak szabadon az edények helytelen elrendezése miatt. • A mosogatógép alsó részében lévő szűrők piszkosak, vagy nincsenek a helyükön. • Túl kevés mosogatószert töltött be, vagy egyáltalán nem töltött be mosogatószert. • Ha az edényeken vízkőlerakódások láthatók; a sótartály üres, vagy a vízlágyítót nem a megfelelő szintre állította be. • A kifolyócső csatlakoztatása nem megfelelő. • A sótartály kupakja nincs megfelelően visszazárva.
Az edények nedvesek és homályosak • Nem használt öblítőszert. • Az öblítőszer-adagoló üres.
A poharakon és az edényeken csíkok, tejfehér foltok vagy kékes bevonat látható	Csökkentse az adagolt öblítőszer mennyiségét.
Vízcseppek száradtak rá a poharakra és az edényekre	Növelje az adagolt öblítőszer mennyiségét. • Lehet, hogy a mosogatószer az oka. Forduljon a mosogatószer gyártójának ügyfélszolgálatához.

Ha a probléma ezen ellenőrzések után is fennáll, forduljon a lakhelye szerinti szervizközponthoz.

Műszaki adatok

Méretek Szélesség - magasság - mélység (cm)	45 x 85 x 63
Elektromos csatlakoztatás - Feszültség - Összteljesít-mény - Biztosíték	Az elektromos csatlakoztatásra vonatkozó információk a mosogatógép ajtajának belső szélén lévő adattáblán találhatók
Hálózati víznyomás Minimum - Maximum (MPa)	0,05 - 0,8
Kapacitás Teríték 9

Max. tömeg kg 38

Tanácsok a bevizsgáló intézetek számára

A bevizsgálást az EN 60704 szabvány szerint telepakolt készülékkel és a tesztprogram segítségével kell elvégezni (lásd: "Mosogatóprogramok").

Az EN 50242 szabvány szerinti bevizsgálást feltöltött sótartállyal és öblítőszeradagolóval, valamint a tesztprogram segítségével kell elvégezni (lásd "Mosogatóprogramok").

Teljes töltet: 9 személyes teríték

Szükséges mosogatószer-mennyiség: 5 g +20 g (B típus)

Öblítőszer-adagoló beállítása: 4-es pozíció (III. típus)

A felső kosár elrendezése

Pohártartó rácsok: A pozíció

Az alsó kosár elrendezése

Az evőeszköz-kosár elrendezése

A készülék elektromos és/vagy vízvezetékre való csatlakoztatásához szükséges munkákat kizárólag megfelelő képesítéssel rendelkező villanyszerelő és/vagy vízvezeték-szerelő végezheti el.

A készülék felállítása előtt távolítson el minden csomagolóanyagot.

A mosogatógépet lehetőség szerint vízvezeték-csatlakozó csap és lefolyó közelében helyezze el.

Beépítés munkapult alá (konyhai munkapult vagy mosogató)

A készülék munkafelületének eltávolítása után lehetőség van arra, hogy a mosogatógépet a konyhabútor munkapultja vagy a mosogató alá a képen látható módon beépítsék.

A következők szerint járjon el:

1. Távolítsa el a mosogatógép munkafelületét a két hátsó csavar kicsavarásával, majd húzza ki a munkafelületet a készülék hátulsó részéből, és a munkafelület felemelésével csúsztassa ki az elülső nyílásokat.

1. A készüléknek az állítható lábak segítségével történő vízszintbe állítása után tolja be a készüléket.

A készülék betolásakor ellenőrizze, hogy a víz befolyócső és kifolyócső ne legyen megtörve vagy összenyomva.

Minden olyan műveletnél, aminek során hozzá lehet férni a belső alkatrészekhez, a mosogatógépet le kell választani a hálózatról.

Győződjön meg róla, hogy a készülék beszerelése után könnyen hozzáférhető a szervizszakember számára, ha javításra lenne szükség.

Ha a mosogatógépet a későbbiekben szabadon álló készülékként kívánja használni, az eredeti munkafelületet vissza kell szerelni.

A szabadon álló készülékeknél a talapzat nem állítható.

Vízszintbe állítás

A megfelelő vízszintbe állítás alapvető feltétele az ajtó megfelelő záródásának és tömítésének. Ha a készülék pontosan vízszintbe van állítva, az ajtó nem ütközik a készülék egyik oldalához sem. Ha az ajtó nem záródik megfelelően, az állítható lábak ki- illetve becsavarásával állítsa vízszintbe a készüléket.

Vízhálózatra csatlakoztatás

Vízcsatlakoztatások

A készülék a melegvíz-vezetékhez (max. 60°) és hidegvíz-vezetékhez egyaránt csatlakoztatható.

Amennyiben melegvíz-vezetékhez csatlakoztatja, jelentősen csökkentheti az energiafogyasztást. Ez azonban attól függ, hogyan történik a meleg víz előállítása. (Javasoljuk az alternatív energiaforrásokat, amelyek inkább környezetbarátak, mint pl. a napelemes panelek és a szélenergia.)

Ha a vízcsatlakoztatást saját maga végzi el, a készülék befolyócsövére szerelt feszítőanya egy 3/4"-os gázcsőmenetes kifolyócsőhöz vagy egy olyan gyors-kapcsolású csőkötéshez csatlakoztatható, mint például a Press-block.

A víznyomásnak a "Műszaki adatok" című részben ismertetett határokon belül kell lennie. A helyi víznyomásra vonatkozóan a helyi vízművektől kérhet tájékoztatást.

A befolyócső nem törhet meg és nem nyomódhat vagy tekeredhet össze a csatlakoztatás közben.

A mosogatógép befolyó- és kifolyócsöve a beszerelési igényektől függően az ellenanya segítségével balra vagy jobbra is elforgatható.

Az ellenanyát megfelelően kell rögzíteni a vízszivárgás megelőzése érdekében.

(Figyelem! NEM minden mosogatógép-modell van felszerelve ellenanyával ellátott befolyó- és kifolyócsővel. Ebben az esetben ez a lehetőség nem áll rendelkezésre). Ha a készüléket új vízvezetékre vagy olyan vízvezetékre csatlakoztatja, ami hosszabb ideig használaton kívül volt, a befolyócső csatlakoztatása előtt néhány percig folyassa ki a vizet.

NE használjon a csatlakoztatáshoz olyan csöveket, amelyeket korábban egy régi készülékhez használtak.

Ez a készülék olyan biztonsági rendszerrel rendelkezik, ami megakadályozza, hogy a készülékben használt víz visszafolyhasson az ivóvíz-rendszerbe. A készülék megfelel a vonatkozó vízvezeték-szerelési előírásoknak.

Befolyócső biztonsági szeleppel

A duplafalú befolyócső csatlakoztatása után a biztonsági szelep is csatlakozik a vízcsaphoz. Ennek megfelelően a befolyócső csak akkor van nyomás alatt, ha a vízcsap nyitva van.

amikor víz áramlik rajta keresztül. Ha a befolyócső működés közben szivárogni kezd, a biztonsági szelep elzárja a víz befolyását.

Legyen óvatos a befolyócső felszerelésekor:

• A biztonsági szelep elektromos vezetéke a duplafalú befolyócsőben van. A befolyócsövet vagy a biztonsági szelepet ne merítse víz alá.
• Ha a befolyócső vagy a biztonsági szelep megsérült, azonnal húzza ki a csatlakozódugót a konnektorból.
• A biztonsági szelepet is tartalmazó befolyócső cseréjét csak szakember vagy a jótállási jegyen megjelölt szerviz végezheti el.

VIGYÁZAT

Vigyázat! Veszélyes feszültség.

A kifolyócső csatlakoztatása

A kifolyócső vége a következőképpen csatlakoztatható:

1. A mosogatótálca szifoncsatlakozójához, a munkafelület alsó felületéhez rögzítve. Ez megakadályozza, hogy a szennyvíz a mosogatótálcából befolyjon a készülékbe.
2. Egy szellőzőlyukkal ellátott, legalább 4 cm belső átmérőjű állócsőre.

A kifolyócső csatlakozójának legalább 30 cm-re és legfeljebb 100 cm-re kell lennie a mosogatógép aljától.

A kifolyócső a mosogatógép jobb vagy bal oldala felé is nézhet.

Ellenőrizze, hogy a kifolyócső ne legyen megtörve vagy összenyomva, mivel ez megakadályozhatja vagy lelassíthatja a víz leeresztését a készülékből.

A mosogatótálca dugóját nem szabad bedugni, miközben a készülék leereszti a vizet, mivel ezáltal a víz visszakerülhet a kész

A kifolyócső legfeljebb 2 méterre hosszabbítható meg, és átmérője nem lehet kisebb a készülékhez adott cső átmérőjénél.

Hasonlóképpen a lefolyócsőre való csatlakoztatáshoz használt szerelvények belső átmérője sem lehet kisebb a készülékhez adott cső átmérőjénél.

Amikor a kifolyócsövet egy mosogató alatti szifonhoz csatlakoztatja, az egész műanyag membránt (A) el kell távolítani. A membrán teljes mértékű eltávolításának elmulasztása azt eredményezi, hogy a hosszabb-rövidebb időszak alatt felhalmozódó ételdarabkák eltömítik a mosogatógép kifolyócsövének szifonját.

Készülékeink olyan biztonsági szerkezettel vannak ellátva, ami megakadályozza a

szennyezett víz visszafolyását a készülékbe. Ha a mosogató szifonjában visszacsapószelep van beépítve, az akadályozhatja a mosogatógép megfelelő leürítését. Ezért azt javasoljuk, hogy távolítsa el ezt a visszacsapó szelepet.

A vízszivárgás elkerülése érdekében az üzembe helyezés után győződjön meg arról, hogy a vízcsatlakoztatások szorosan meg vannak húzva.

Elektromos csatlakoztatás

VIGYÁZAT

A biztonsági szabványok előírják a készülék földelését.

A készülék első alkalommal történő használata előtt ellenőrizze, hogy az adattáblán feltüntetett feszültségértékek és áramtípus megegyezik a készülék üzembe helyezési helyén lévő hálózatéval.

A biztosítékok adatait szintén az adattábla tartalmazza.

A csatlakozódugót mindig megfelelően felszerelt érintésbiztos konnektorba csatlakoztassa. Elosztókat és hosszabbítókat tilos használni.

Ez a túlmelegedés miatt tűzveszélyes lehet.

Szükség esetén cserélje ki az otthoni hálózati csatlakozóaljzatot. Ha a hálózati tápkábelt ki kell cserélni, forduljon a helyi szervizközponthoz.

A csatlakozódugónak a készülék beépítése után is hozzáférhetőnek kell lennie.

Soha ne húzza ki a csatlakozódugót a kábelnél fogva. Mindig a dugaszt húzza.

A gyártó semmilyen felelősséget nem vállal a fenti biztonsági óvintézkedések betartásának elmulasztásáért.

Környezetvédelmi tudnivalók

A terméken vagy a csomagoláson található szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyűjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséről, segít megelőzni azokat, a környezetre és az emberi egészségre gyakorolt potenciális kedvezőtlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna.

Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

Csomagolóanyag

A csomagolóanyagok környezetbarátak és újrahasznosíthatóak. A műanyag alkatrészeken jelölések szerepelnek, pl. >PE<, >PS< stb. A csomagolóanyagokat kérjük a közösségi szelektív hulladékgyűjtés megfelelő tartályába bedobni.

VIGYÁZAT

Amikor nem használja tovább a készüléket:

• Húzza ki a csatlakozódugót az aljzatból. • Vágja el a hálózati tápkábelt, és helyezze a hulladékba.
• Helyezze hulladékba az ajtózárat. Ez megakadályozza, hogy a gyermekek bezárják magukat a készülékbe, veszélyeztetve saját életüket.
