HASZNÁLATI ÚTMUTATÓ 58GE2.33EZpTaP(W) AMICA
az Amica tűzhely egy rendkívül könnyen kezelhető, nagy hatásfokú termék. A kezelési útmutatóval való megismerkedés után üzemeltetése semmilyen gondot nem jelent majd.
A tűzhelyet a gyártó csomagolás előtt biztonsági és használhatósági szempontból gondosan ellenőrizte.
Kérjük Önöket, hogy a főzőlap beüzemelése előtt alaposan tanulmányozzák át a kezelési útmutatót. Az abban foglaltak betartásával megelőzhető a szabálytalan használat.
A kezelési útmutatót őrizzék meg és úgy tárolják, hogy mindig kéznél legyen. Az abban foglaltak pontos betartásával elkerülhetőek a balesetek.
Figyelmeztetés!
A készüléket csak az útmutató elolvasása / megértése után kapcsolják be.
A készüléket kizárólag háztartási célra tervezték.
A gyártó fenntartja a jogot, hogy a készüléken annak alapvető működését nem befolyásoló műszaki változtatásokat vezessen be.
TARTALOMJEGYZÉK
Alapvető információk....2
Biztonsági előírások....3
A készülék bemutatása....9
A készülék jellemzői....10
A készülék üzembe helyezése....11
A készülék kezelése....18
Praktikus tanácsok a sütő használatához....26
A tűzhely tisztítása és karbantartása....31
Hibaelhárítás....36
Müszaki adatok....37
Figyelmeztetés. Készülék használat közben felforrósodik. Különös gonddal kell megelőznünk a fűtőelemekhez való hozzáérést. A készüléktől tartsuk távol a 8 évnél fiatalabb gyermekeket, feltéve, ha megfelelő felügyelet alatt van- nak. A készüléket 8 éves vagy annál idősebb gyermekek, korlátozott fizikai, érzékszervi és pszichikai képességekkel rendelkező, vagy tapasztalattal nem rendelkező személyek csak felügyelet mellett használhatják, vagy csak akkor, ha a használat a kezelési útmutató szabályai szerint történik, amelyekkel a biztonságukért felelős személy ismertette meg a használókat. Ügyeljünk arra, hogy gyermekek ne játssza- nak a készülékkel. A tűzhely tisztítását és kezelését nem végezhetik felügyelet nélkül hagyott gyermekek.
Figyelmeztetés. A főzőlapon olaj vagy más zsiradék felügy-elet nélküli hevítése veszélyes lehet és tüzet okozhat.
SOHA ne próbálja a keletkezett tüzet vízzel oltani, hanem kapcsolja ki a készüléket és fojtsa el a tüzet pl. fedővel vagy nem gyulladó takaróval.
Figyelmeztetés. Ne tartson a főző felületen oda nem való dolgokat, mert tüzet okozhatnak.
Használat közben a tűzhely felforrósodik. Ügyeljünk rá, nehogy megérintsük a sütő forró belső felületét.
Használat közben a tűzhely külső részei is felmelegszenek. A kisgyermekeket tartsák távol a készüléktől.
A BIZTONSÁGOS HASZNÁLAT SZABÁLYAI
Figyelmeztetés. Nem szabad karcolást okozó szereket, vagy éles fémszerszámokat használni a sütő üvegajtajának tisztításához. Ezek megkarcolhatják a felületet, ami repedést okozhat.

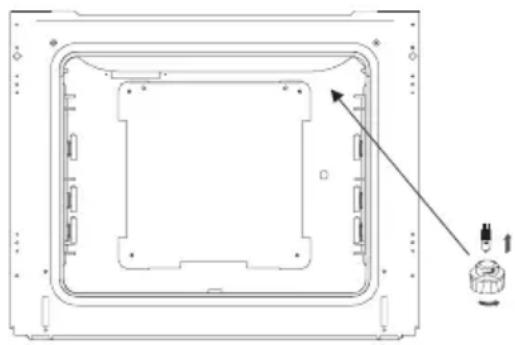

Figyelmeztetés. Az áramütés elkerülése végett az égő cseréjekor győződjenek meg róla, hogy a készülék ki van kapcsolva.
A tűzhelyet nem szabad göztisztító berendezéssel tisztítani.
- A készüléket az érvényben lévő előírásoknak megfelelően kell beszerelni, és csak jól szellőző helyiségben szabad használni. A beállítás és használat előtt ismerkedjenek meg a kezelési útmutatóval.
- Működtetés közben különös figyelmet kell szentelni a tűzhely közelében tartózkodó gyermekeknek, akik nem ismerik a használat szabályait. Különösen a felső, forró égőfejek, a sütő belseje, a rács, a sütő üveg ablaka, a forró ételekkel teli edények okozhatnak a gyermekeknek égési sérüléseket.
- Ügyelni kell, nehogy a háztartási kisgépek (pl. mixer) vagy azok vezetéke hozzáérjen a tűzhely forró részeihez.
- A fiókban nem szabad könnyen gyúló anyagokat tartani, mert a sütő üzemelése közben meggyulladhatnak.
- Zsiradékon való sütés közben ne hagyjuk a tűzhelyet felügyelet nélkül. Túlhevülés miatt a zsiradékok meggyulladhatnak.
- Ügyeljünk az étel felforrásának pillanatára, nehogy a kifutó folyadék elöntse az égőfejeket.
- Ha a tűzhely meghibásodik, az ismételt üzembe helyezés csak a hiba szakember általi elhárítása után engedélyezett.
- Ne nyissuk meg a gázcsapot vagy a gázpalack szelepét anélkül, hogy elle-nőriznénk: a készülék gombjai zárt állapotban vannak.
- Vigyázzunk, nehogy kifutó étel vagy szennyeződés tömítse el az égőfejeket. A szennyeződéseket az égőfejek kihülése után azonnal el kell távolítani, és az égőfejeket ki kell szárítani.
- Nem szabad az edényeket közvetlenül az égőfejekre helyezni.
- Az egyes égőfejek feletti rácsra he helyezzünk 10 kg-nál súlyosabb edényeket. A rács együttes terhelése nem haladhatja meg a 40 kg-ot.
- Ne ütögessük a szabályozó csavarokat, illetve az égőfejeket.
-
A sütő nyitott ajtaját ne terheljük 15 kg-nál nagyobb súllyal.
-
Tilos 75 °C foknál forróbb edényeket és azok tartalmát, illetve gyúlékony anyagokat a készülék fiókjába helyezni.
- Tilos a készülék hozzá nem értő személyek általi átalakítása és javítása.
- Tilos a készülék gázcsapjainak kinyitása anélkül, hogy égő gyufa vagy gázgyújtó lenne a kezünkben.
- Az égőfejek lángját nem szabad elfújni.
- Az üvegböl készült tető elrepedhet, ha túlmelegszik. A tető lehajtása előtt valamennyi égőfejet el kell oltani.
- Tilos a készülék más típusú gázra való önkényes átszerelése, a készülék más helyre való telepítése, valamint a gázellátó berendezés átalakítása. Az összes ilyen jellegű tevékenységet csak képzett szakember végezheti.
- Főzés és sütés közben hő és pára képződik, amely bekerül a helyiségbe, ahol a készüléket üzemeltetjük. Győződjünk meg a konyha megfelelő szellőztetéséről; tartsuk nyitva a természetes szellőzési járatokat, vagy szereljünk fel mechanikus szellőztető berendezést (páraelszívót).
- A készülék hosszan tartó intenzív használata fokozottabb szellőztetést kívánhat, pl. ablaknyitást vagy hatékonyabb ventilációt; ha van mechanikus páraelszívó, annak teljesítményét növelni kell.
- A készüléket kizárólag arra a célra szabad használni, amelyre tervezték. Minden más célú felhasználása (pl. helyiségek fűtése) szabálytalan és veszélyes.
- GÁZSZIVÁRGÁS GYANÚJA ESETÉN TILOS: gyufát gyújtani, dohányozni, elektromos fogyasztókat (pl. lámpát vagy csengőt) ki- és bekapcsolni, vagy más olyan elektromos berendezést üzemeltetni, amelyek használata szikraképződéssel vagy rezgéssel jár. Ilyen esetben azonnal el kell zárni a palack szelepét vagy a gázvezeték csapját, ki kell szellőztetni a helyiséget, és szakembert kell hívni a hiba elhárításához.
- A gázellátó berendezéshez semmiféle antennát (pl. rádióantennát) nem szabad csatlakoztatni.
- Ha a tömítetlen rendszerből elillanó gáz meggyulladna, azonnal el kell zárni a főcsapot.
- Ha a gázpalack tömítetlen szelepe mellett kiszivárgó gáz gyulladna meg, a szelepet el kell zárni és a palack lehűtése érdekében arra nedves takarót kell helyezni. Kihülés után a palackot szabad levegőre kell kivinni. Tilos a sérült palack ismételt üzembe helyezése.
- Ha a tűzhelyet néhány napig nem használjuk, el kell zárni a gázvezeték csapját. A gázpalack szelepét minden használat után el kell zárni.
Aki felelősségteljesen használja az elektromos energiát, az nemcsak családi költségvetését, hanem a környezetet is kíméli. Ezért segítünk az energiával való takarékoskodásban. Ezt a
következőképpen tehetjük meg:
- A főzéshez megfelelő edényeket használjunk. Az edény nem lehet kisebb a gázláng koronájánál. Az edényekre helyezzünk fedőt.
- A fütőfelület méretéhez válasszuk meg az edényeket. Az edények nem lehetnek a munkafelületnél kisebbek.
- Ügyeljünk az égőfejek, rácsok, és az égőfej alatti felületek tisztaságára. A szennyeződések akadályozzák a hő átadását. Az erősen odaégett szennyeződések gyakran csak a környezetet romboló szerekkel távolíthatók el. Különösen a kupakok alatti gyűrűk lángvezetőit, valamint fúvókák nyílásait kell tisztán tartani.
- Kerüljük a fedők gyakori emelgetését. Ugyanígy szükségtelenül ne nyitogassuk a sütő ajtaját.
- A sütőt csak nagyobb mennyiségű étel készítésére használjuk. Az 1 kg-ot nem meghaladó mennyiségű húst gazdaságosabban készíthetjük el lábosban, a főzőfelületen.
-
Használjuk fel a sütő maradék hőjét. 40 percnél hosszabb sütési idő esetén a sütőt 10 perccel az étel elkészülte előtt kapcsoljuk ki. Figyelmeztetés! Programkapcsoló használata esetén rövidebb időt programozzunk be.
-
Ügyeljünk a sütő ajtajának pontos illeszkedésére. A sütő ajtószigetelésén lévő szennyeződések miatt elillan a hő. Ezeket legjobb azonnal eltávolítani.
- A készüléket ne telepítsük hűtő- vagy fagyasztó berendezések közvetlen közelébe. Az elektromos energia fogyasztása szükségtelenül megnő.
A készüléket a sérülések megelőzése céljából a szállítás idejére becsomagoltuk. Kicsomagoláskor oly módon távolítsák el a csomagoló anyagokat, hogy azok a természetes környezetet ne veszélyeztethessék. Vala-mennyi csomagoló anyag környezetbarát, 100%-ban újrahasznosítható, és a megfelelő szimbólummal jelölt.
Figyelmeztetés! A csomagolóanyagokat (polietilén zacskókat, hungarocell elemeket) a kicsomagolás közben gyermekektől távol kell tartani.
A készüléket az Európai Unió 2012/19/UE számú, az elhasznált elektromos és elektronikai készülékekről szóló irányelvének megfelelően az áthúzott hulladéktároló konténer szimbólummal jelöltük. Az ilyen jelölés arról tájékoztat, hogy az elhasználódott készüléket nem szabad a háztartási hulladékokkal együtt elhelyezni.
A felhasználó köteles azt az elektromos és elektronikai hulladékokat gyűjtő pontokon leadni. A helyi gyűjtőpontok, köztük az üzletek, illetve a helyi közigazgatási egy-ségek a készülék leadásának megfelelő hálózatát alkotják.
Az elhasználódott elektromos és elektro-nikai berendezések megfelelő kezelése elősegíti, hogy elkerüljük az emberek és a környezet egészségét veszélyeztető azon következményeket, amelyeket az ilyen készülékek nem megfelelő tárolása és feldolgozása miatt keletkező veszélyes hulladékok okoznának.

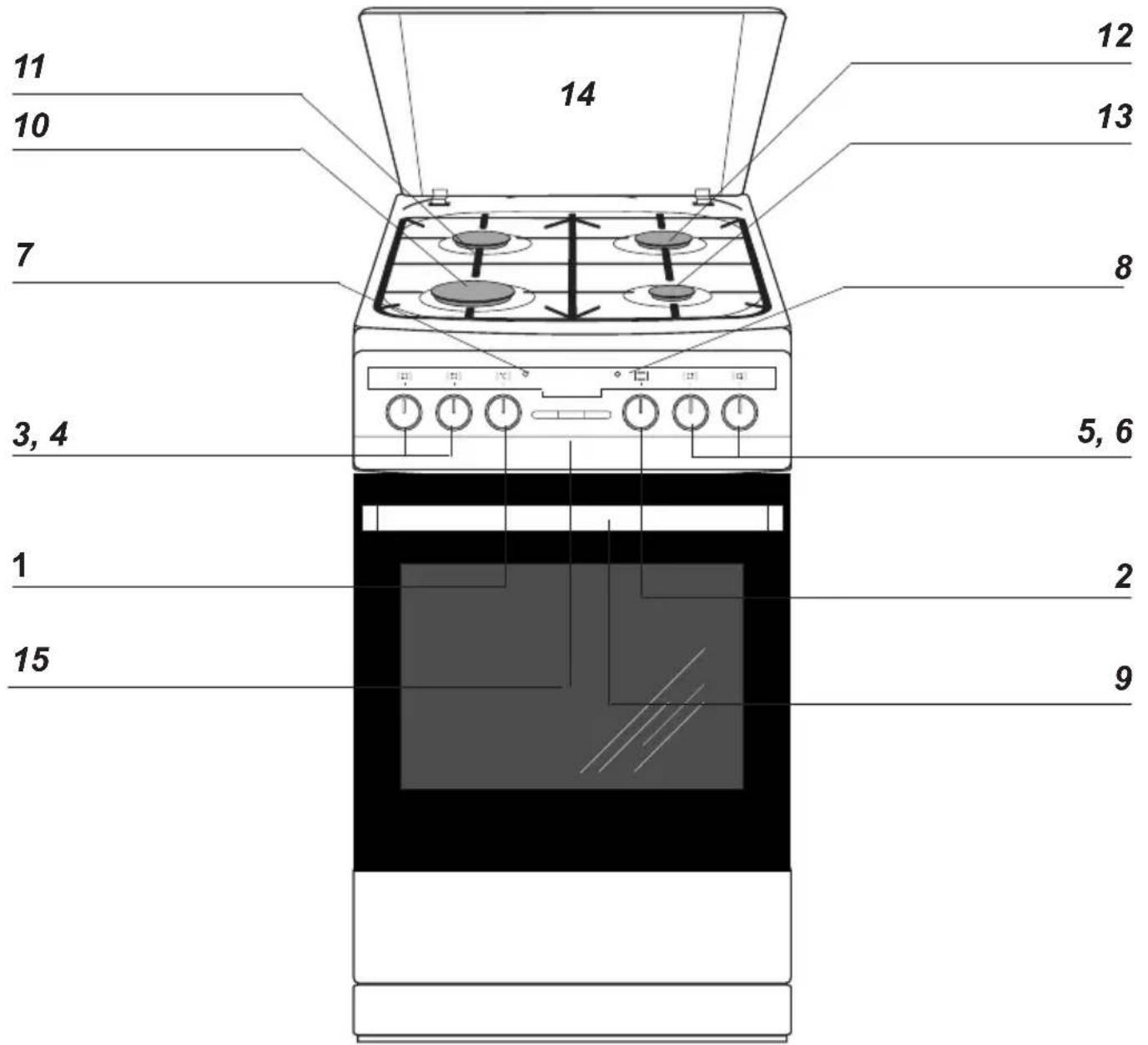

A KÉSZÜLÉK BEMUTATÁSA

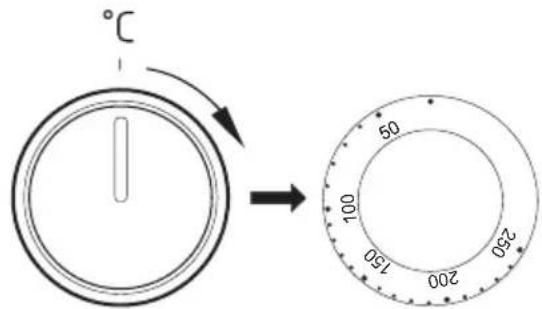

1 A höfokszabályozó gombja

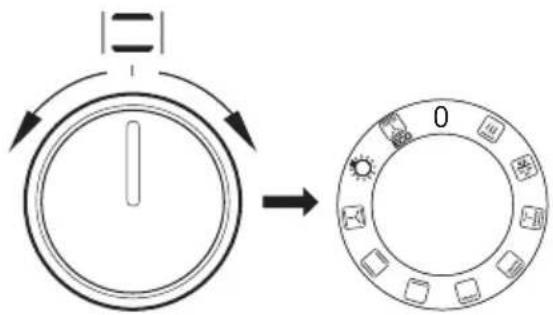

2 A sütő funkciókiválasztó gombja
3, 4, 5, 6 Az égőfejek szabályozó gombjai
7 A höfokszabályozó jelzőfénye L
8 A tűzhely működését ellenőrző lámpa R
9 A sütőajtó fogantyúja
10 Nagy égőfej
11 Közepes égőfej
12 Közepes égőfej
13 Kisegítő égőfej
14 Tető

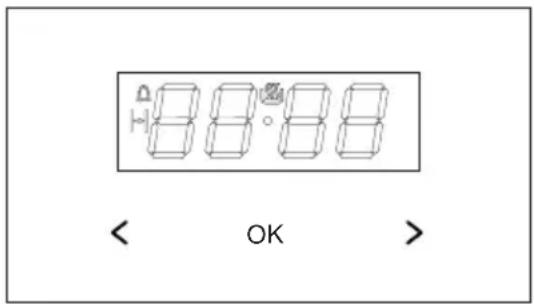

15 Elektronikus programkapcsoló
Gázömlés-
-gátló biztosító
szelep
Szikragy-
újtó
Kellékek

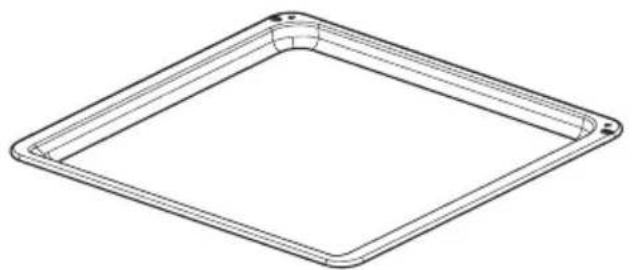

Tepsi sütemény sütéséhez*

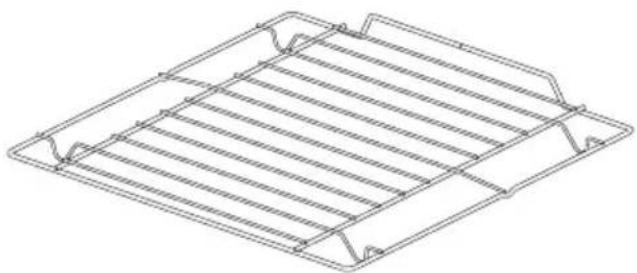

Grillrács (szárító rács)
A KÉSZÜLÉK ÜZEMBE HELYEZÉSE
Jelen kezelési útmutató az üzembe helyezést végző képzett szakember számára készült. Az útmutató lehetővé teszi az üzembe helyezéssel és karbantartással kapcsolatos munkák lehető legszakszerűbb elvégzését.
- Üzembe helyezés előtt meg kell győződni, hogy a helyi gázviszonyok (a gáz fajtája és nyomása) és a készülék beállítása megfelelő-e.
- Jelen készülék beállításának para- méterei az típustáblán olvashatóak.
- A készüléket nem kapcsoljuk az égésterméket elszívó vezetékhálózathoz. Az aktuális előírásoknak megfelelően kell bekötni és beüzemelni. Különös figyelmet kell szentelni a megfelelő légmozgás biztosításának.
A tűzhely beállítása
- A konyhahelyiségnek száraznak és szel- lösnek kell lennie, valamint az előírásoknak megfelelő, jól működő szellőzéssel kell rendelkeznie. A helyiség alkalmasságát meghatározó jogszabály:
- A helyiségnek olyan szellőzéssel kell rendelkeznie, amely biztosítja az égés közben keletkező égéstermék kültérbe való elvezetését. Ez a rendszer ráccsal ellátott szellőző vagy elszívó. Az elszívót az ahhoz mellékelt előírás szerint kell felszerelni. A tűzhelyet úgy kell elhelyezni, hogy valamennyi kezelő szervéhez biztosított legyen a szabad hozzáférés.
- A helyiségnek lehetővé kell tennie a gáz égéséhez szükséges friss levegő szabad beáramlását. A beáramló levegő mennyisége 1 kW teljesítményű égőfejenként nem lehet kevesebb 2m3/h értéknél. A levegőt közvetlenül a kültérből min. 100 cm2 átmérőjű csatornán kell bejuttatni, vagy olyan szomszédos helyiségekből, amelyek a kifelé rendelkeznek szellőző csatornákkal.

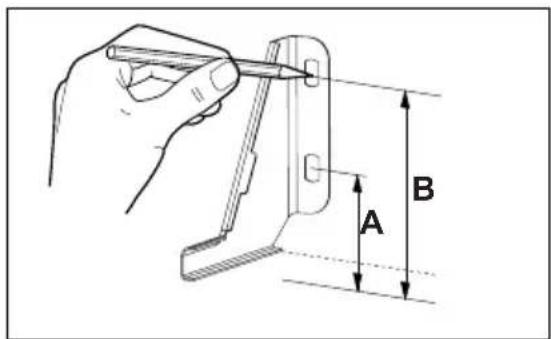

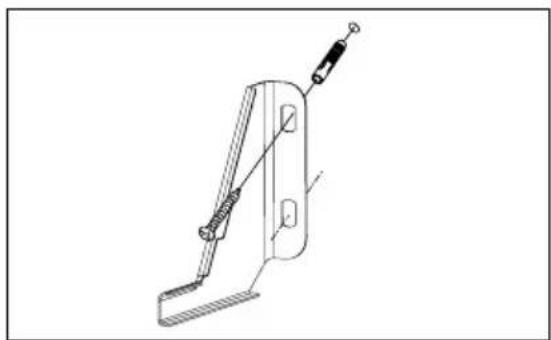

A tűzhely felborulását megakadályozó ütköző szerelése
Az ütközöt azért szereljük fel, hogy megakadályozzuk a tűzhely felborulását. Az ütközőnek köszönhetően kisgyermek nem tudja majd így felborítani a tűzhelyet pl. úgy, hogy felmászik a sütő ajtajára.
A tűzhely magassága 850 mm
A=60 mm
B=103 mm
A tűzhely magassága 900 mm
A=104 mm
B=147 mm
- A folyékony gáz nehezebb a levegőnél, így hajlamos a helyiség az alsóbb szinteken összegyűlni. A helyiségnek, amelyben gázpalackot helyezünk el, a kifelé szellőző csatornákkal kell rendelkeznie. Azoknak szivárgás esetén lehetővé kell tenniük a gáz kivezetését. Emiatt az üres vagy részben töltött gázpalackokat sem szabad a föld felszíne alatt lévő helyiségekben (pl. pincékben) üzemeltetni vagy tárolni. A palackok nem helyezhetők olyan hőforrások (kályhák, kandallók, sütők, stb.) közvetlen szomszédságába, amelyek a palackok belső hőmérsékletét 50 °C fok fölé emelnék.
- A környezet túlhevülése elleni védelem szempontjából a tűzhely X kategóriás készülék, így a bútorokba a padlószinttől kb. 850 mm magasságig, azaz a konyhalap magasságáig építhető be. Ennél magasabb beépítés nem ajánlott.
- A bútorokon alkalmazott fóliáknak és ragasztóknak kb. 100 °C hőmérsékletet kell kibírniuk. Ezen feltétel nem teljesülése esetén eldeformálódhatnak a felületek, vagy leválhatnak a fóliák. Ha nem vagyunk biztosak a bútorok hőmérséklet tűrésében, a tűzhely és a bútorok között kb. 20 mm távolságot kell hagyni.

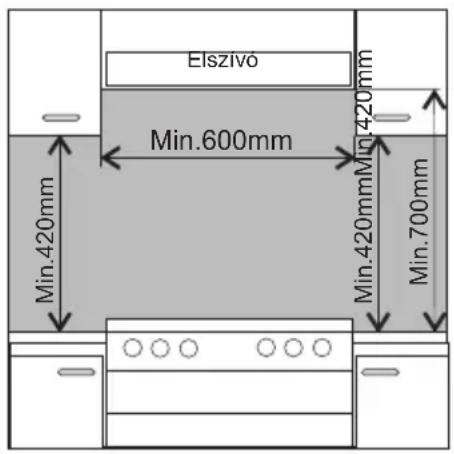

- A tűzhely mellett lévő, a tűzhely szintje fölé benyúló bútoroknak legalább 110 mm távolságra kell lenniük az égőfejeket tartalmazó plattól.
- A tűzhely mögött lévő falnak ellenállónak kell lennie a magas hőmérséklettel szemben. A tűzhely használata közben annak hátsó része környezeténél 50 °C fokkal is magasabb lehet.
- A tűzhelyet kemény, egyenes padlón kell felállítani (ne tegyünk alátétre).
- A használat megkezdése előtt a tűzhelyet vízszintezni kell, ami különösen fontos a zsiradékok serpenyőben való egyenletes elosztásakor. A vízszintezést az állítható lábak segítségével végezzük. A lábakhoz a fiók eltávolítása után férhetünk hozzá. Szabályozhatósági határ: +/- 5 mm.
A készülék gázvezetékhez való csatlakoztatása
Figyelmeztetés!
A készülék csak olyan gázellátó rendszerhez csatlakoztatható, amilyenhez gyárilag tervezték. Az alkalmazandó gáz fajtája megtalálható a típustáblán. A tűzhelyet kizárólag megfelelő képesítéssel és jogosítvánnyal rendelkező szakember helyezheti üzembe, illetve csak ő jogosult a készülék más fajtájú gázhoz való átállítására
bályozáshoz vegye le a szabályozó gombot, és a szelep tengelyére helyezzen fel alátétet (alátéteket),
- a beállítás befejezése után a rendszert biztosító gyűrűvel rögzítse, és helyezze vissza a szabályozó gombot.
- nyújtsa át a felhasználónak a bekötést igazoló iratot, és ismertesse meg a tűzhe- ly használatával.
Információk a szerelő számára
- A szerelőnek szakképzettséggel kell rendelkeznie,
- Meg kell ismerkednie a típustáblán lévő információkkal: milyen fajtájú gázhoz készült a tűzhely. Az információkat össze kell hasonlítania a beüzemelés helyére vonatkozó adatokkal,
- ellenőriznie kell:
- a szellőzés, azaz a légcsere hatásfokát a helyiségekben,
- a csapok és szelepek tömítettségét,
- a tűzhely összes funkcionális egységének megfelelő működését,
- rendelkezik-e az elektromos hálózat védő áramkörrel
- a szikragyújtók és a gázömlés-gátló biztosító szelep helyes működéséhez a mellékelt alátétek segítségével be kell szabályoznia a szabályozó gombok beállítását,
- ellenőrizze a szikragyújtók és a gázömlés- -gátló biztosító szelep helyes működését,
- nem megfelelő működés esetén a sza-
A hajlékony acélvezetékhez való csatlakoztatás
A 2/ 1. osztály számára előírt installálási szabályok betartása esetén kizárólag az aktuális szabványoknak megfelelő hajlékony fémvezetéket használhatunk. A tűzhelybe a gázt 12 menetes csatlakozóval vezetjük. Ajánlott a csatlakozás teflonszalaggal való tömítése.
A bekötéshez kizárólag az aktuális szabványoknak megfelelő csövek és tömítések használhatók. A hajlékony vezeték nem lehet 2000 mm-nél hosszabb.
Meg kell arról győződni, hogy a csatlakozás nem fog olyan csövekkel érintkezni, amely-eket megsérthetne.
A merev csőrendszerhez való csatlakoztatás
A tűzhely menetes csőcsatlakozója ½” méretű. Ajánlott a csatlakozás teflonsza-laggal való tömítése. A gázvezetékhez való csatlakoztatást oly módon kell végezni, hogy sem a rendszer, sem a készülék sem-milyen pontja ne feszüljön meg. A csavar-kötések vagy tömítő pakulák túlzottan nagy (20 Nm-nél nagyobb) nyomatékkal történő meghúzása a csatlakozók sérülését vagy tömítetlenséget okozhat.
Csatlakoztatás hajlékony vezetékkel
Hajlékony vezetéket csak gázpalack csa- tlakoztatása esetén használunk. A csatlakoztatáshoz szolgáló vezetéknek meg kell felelnie az aktuális szabványoknak. Ha a tűzhelyet folyékony gázzal üzemeltetjük, a szabvány műszaki előírásoknak megfelelő nyomáscsökkentőt kell használni.
Figyelmeztetés!
Ha az üzemeltetés közben szükségessé válik a nyomáscsökkentő kicserélése, a tűzhelyet műszaki felülvizsgálatnak kell alávetni, amelynek hatásköre kiterjed a szelepek és a gázömlés-gátló biztosító szelep működésének ellenőrzésére.
A kötelezően előírt műszaki normák feltételezik, hogy:
- a vezeték belső átmérője 8 mm,
- a vezeték felerősítéséhez szabvány bilincseket használunk,
- ellenőrizzük, hogy a vezeték mindkét vége megfelelően illeszkedik-e,
- a vezeték egyetlen ponton sem érintkezhet a tűzhely felforrósodni képes részeivel,
- a vezeték nem lehet 1,5 m-nél hosszabb,
- a vezeték egyetlen ponton sem hajolhat vagy feszülhet meg, és nem lehetnek rajta beszükülések vagy törések,
- a vezetéknek teljes hosszában hozzáférhetőnek kell lennie, hogy elhasználódásának szemrevételezése biztosított legyen,
- tömítetlenség észrevétele esetén tilos a vezeték javítgatása, azt ki kell cserélni.
Figyelmeztetés!
Beüzemelés után az összes csatlakozás tömítettségét pl. szappanos vízzel ellenőrizni kell. Az ellenőrzéshez nyílt láng nem használható.
Csatlakoztatás az elektromos hálózathoz
- A tűzhelyet gyárilag egyfázisú, 230 V feszültségű, 1N\~50 Hz váltakozó áramú elektromos hálózathoz való csatlakoztatásra készítették fel. A csatlakozó vezeték 3×1,5 mm2 átmérőjű, 1,5 m hosszú, védőföldeléssel ellátott,
- A dugaszoló aljzatnak földeltnek kell lennie, és nem lehet a tűzhely fölött. Az aljzatnak a beszerelés után a felhasználó által hozzáférhetőnek kell lennie.
- Az aljzathoz való csatlakoztatás előtt ellenőrizni kell, hogy:
- kibírja-e a biztosíték és az elektromos rendszer a tűzhely terhelését,
- az elektromos rendszer rendelkezik-e az aktuális szabványoknak megfelelő földeléssel,
- hozzáférhető-e az aljzat.
Figyelmeztetés!
Ha a nem leválasztható kábel meg-sérül, az áramütés veszélyének el- kerülése végett azt csak a gyártó, szakszerviz, vagy megfelelően kép-zett személy cserélheti ki.
A tűzhely más fajtájú gázhoz való átállítása
Ezt a műveletet csak megfelelő jogosítvánnyal rendelkező szerelő végezheti el. Ha a gáz, amellyel a készüléket üzemeltetni akarjuk, különbözik a gyártó által meghatározottól – G20 25 mbar, G20 20 mbar bar– ki kell cserélni az égőfejek fúvókáit és el kell végezni a láng beszabályozását.
Figyelmeztetés!
A tűzhelyet a gyártó a típustáblán és a garanciajegyen feltüntetett gáz felhasználására készítette fel.
Ha más fajtájú gázt akarunk használni, el kell végezni a következő műveleteket:
- ki kell cserélni a fúvókákat (lásd a lenti táblázatot),
- be kell szabályozni a „takarék” lángot.
Somipress típusú égőfej (jelzése az égőfej csonkján „SOMIpress”)
| A gáz fajtája | Égőfej | ||
| KisegítőA fúvóka átmérője[mm] | KözepesA fúvóka átmérője[mm] | NagyA fúvóka átmérője[mm] | |
| Höterhelés1,00 kW | Höterhelés1,80 kW | Höterhelés2,80 kW | |
| G20 2H 20 mbarG20 2H 25 mbar | 0,65 0,87 1,07 | ||
| G30/31 3+ 28-30/37 mbarG30 3B/P 37mbar | 0,52 0,67 0,83 | ||
| Az égőfej lángja | A folyékony gáz átállítása földgázra | A földgáz átállítása folyékony gázra |
| Teljes | 1. Az égőfej fúvókáját a táblázat adatainak megfelelő fúvókár cserélni | 1. Az égőfej fúvókáját a táblázat adatainak megfelelő fúvókár cserélni |

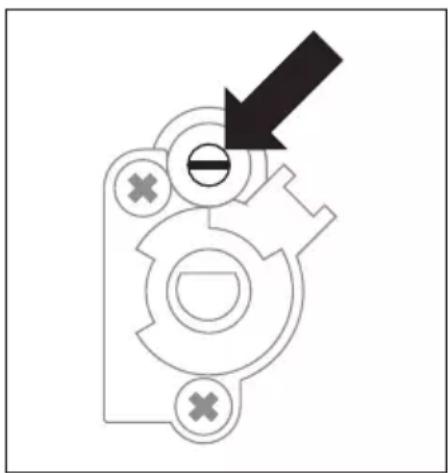

| Takarék | 2. A szabályozó csavart kissé csavarjuk ki és szabályozzuk be a lángot | 2. A szabályozó csavart kissé csavarjuk ki és szabályozzuk be a lángot |
A szabályozás elvégzéséhez le kell venni a csapok szabályozó gombjait.
A tűzhelyben felszerelt felületi égőfejek nem igénylik az elsődleges levegőmennyiség beszabályozását. A helyes láng belül kékeszöld színű, jól körülhatárolható kúp alakot mutat. A rövid, zajos láng, vagy a magas, sárga színű és kormozó, nem határozottan kúp alakú láng rossz minőségű gázra, sérült vagy szennyezett égőfejre utal. A láng ellenőrzése céljából kb. 10 percig ki kell égetni az égőfejet, majd a szabályozó gombot takarék állásba kell állítani. A láng nem alhat ki, és nem ugorhat át a fúvókákra.
Az égőfej fúvókájának kicseréléséhez speciális 7-es villáskulcs segítségével csavarjuk ki a fúvókát és a gáz fajtájának megfelelően cseréljük ki (lásd a táblázatokat).
Figyelmeztetés!
A berendezés a gyártó által a típustáblán megjelölt gáztól eltérő, más fajtájú gázra való átállításával, vagy a rendelkezésre álló gázhoz nem megfelelően választott készülék átállításával kapcsolatos költségek a beüzemelőt, illetve a felhasználót terhelik.
A felületi égőfejekhez a gázt a gázömlés-gátló biztosító szelep nyitja és szabályozza. A szelep beszabályozását működő égőfej mellett kell végezni, a szabályozó gomb takarék állásában, 2,5 mm-es csavarhúzó segítségével.
A beállítás elvégzése után fel kell helyezni a gáz fajtájára utaló címkét, amely gázhoz a készüléket átállították.
Az első bekapcsolás előtt
●távolítsuk el a csomagolást,
- ürítsük ki a fiókot, és takarítsuk ki a sütőből a gyári védőanyagot,
- vegyik ki a sütő tartozékait, mossuk el mosogatószeres meleg vízben,
- kapcsoljuk be a szellőzést vagy nyissunk ablakot,
●takarítsuk és mossuk ki a sütót, majd kb. 30 percre és 250 °C fokra állítva kapcsoljuk be
- a főzőzónak kb 4 percen keresztül kell melegíteni edény használata nélkül
Figyelmeztetés!
A Ta elektronikus programkapcsolóval felszerelt típusokban az elektromos hálózathoz való csatlakoztatás után a kijelző „0.00” értéket fog mutatni. A sütő használatának megkezdéséhez mindenképpen be kell állítani az aktuális időt (Lásd a programkapcsoló kezelése fejezetet).
Az aktuális idő beállításának elmulasztása esetén a sütő nem működőképes.
A felületi égőfejek kezelése
Az edény kiválasztása
Ügyelni kell rá, hogy az edény aljának átmérője mindig nagyobb legyen, mint az égőfej lángjának koronája, és az edényre mindig helyezzünk fedőt. Ajánlatos, hogy a lábos átmérője 2,5–3-szor nagyobb legyen az égőfejnél, Edényméretek:
- kisegítő égőfejnél 90–150 mm,
- közepes égőfejnél 160–220 mm,
- nagy égőfejnél 200–240 mm; az edény magassága ne legyen nagyobb az át-mérőjénél.
Figyelmeztetés!
Ne tegyünk olyan edényt a főző lapra, amely túlnyúlik a tűzhely szélein.
Az égőfejek szabályozása
*választható
Az égőfejek meggyújtása szikragyújtó nélkül\*
- gyújtsuk meg a gyufát,
- érezhető ellenállásig nyomjuk be a gombot és állítsuk „nagyláng” helyzetbe
- gyújtsuk meg a kiáramló gázt,
- állítsuk be a kívánt lángot,
- a főzés befejeztével csavarjuk a gombot jobbra (kikapcsolt helyzet ●).
Az égőfejek meggyújtása a szabályozó gombba szerelt szikragyújtóval
- érezhető ellenállásig nyomjuk be a kiválasztott égőfej gombját, és balra forgatva kapcsoljuk „nagyláng” állásba ^▲ ”,
- tartsuk ebben a helyzetben a láng kigy-ulladásáig,
- a láng megjelenése után eresszük el a gombot, és fordítsuk a kívánt állásba.
Figyelmeztetés!
A gázömlés-gátló biztosító szeleppel ellátott tűzhelytípusok esetében a láng meggyújtásakor a gombot kb. 10 másodpercig „nagyláng” helyzetben nyomva kell tartani, hogy a biztosító rendszer működésbe lépjen.
Ha a gáz összetételének változása miatt a láng meggyújtása nehézséget okozna, a kupakot a szikragyújtóhoz viszonyítva ki kell centírozni.
Égésbiztosító működése
A tűzhelyek biztonsági szeleppel vannak ellátva, amely automatikusan elzárja a gázellátást, amint a láng kialszik.
A rendszer megakadályozza a gáz szabad kiáramlását a láng kialvása esetén. Az égőt újra meg kell gyújtani a kezelési útmutatóban foglaltak szerint.

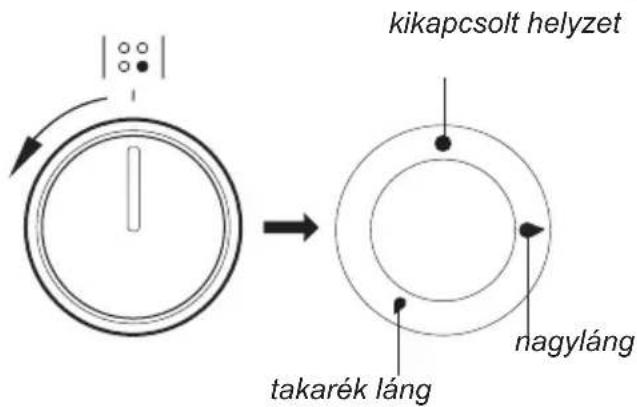

A láng kiválasztása
A helyesen beszabályozott égőfejek lángja világoskék színű, belül jól körülhatárolható kúp alakot mutat. A láng méretét az égőfej gombjának állása határozza meg:
nagyláng
kisláng (ún. „takarék” láng),
- kikapcsolt égőfej (a gáz elzárt állapotban van).
A láng mérete szükségtől függően fokozatmentesen szabályozható.
rossz
Tilos a gombot a „kikapcsolt” és a „nagyláng” helyzet közé állítani.
A programozó működése\*
ok - üzemmódválasztó gomb
- Plusz gomb
< - Minusz gomb
- munkakészség szimbóluma
- a riasztó óra szimbóluma
- a munkaidő időtartamának szimbóluma
Az aktuális idő beállítása
Az áramhoz, illetve egy áramszünetet követő ismételt áramhoz való csatlakoztatást követően a kijelzőn a következő érték pulzál 0.00:
- nyomja meg és tartsa lenyomva az ok gombot (illetve egyszerre a < / > gombokat) míg a kijelzón meg nem jelenik a szimbólum, s a szimbólum alatt található pont pulzálni fog,
- 7 másodpercen belül állítsa be az aktuális időt a < / >gombok segítségével.
7 másodperc elteltével azt követően, hogy befejezte az idő beállítását, a bevitt adatok elmentésre kerülnek, s a szimbólum alatt található pont pulzálása leáll.
A beállított idő módosítását a < / > gombok egyszerre történő lenyomásával lehet elvégezni, addig lehet módosítani a beállított időt, amíg a szimbólum felett található pont pulzálni fog.
Figyelem!
A sütőt csak akkor szabad beindítani amikor a kijelzőn a szimbólum világít.
*választható
Riasztó óra
A riasztó óra bármikor aktiválható, függetlenül a programozó egyéb funkcióinak állapotától. A beállítható időtartam 1 perc és 23 óra 59 perc közötti.
Az időzítő óra beállítása:
- nyomja meg az ok gombot, s a kijelzón pulzálni fog az szimbólum
- állítsa be az időzítő órát a < / > gombokkal, a kijelzőn megjelenik az időzítő óra beállított értéke és az aktív üzemmód jele ☎ s a beállított idő leteltét követően egy hangjelzés hallható, és pulzál a ☎
- a hangjelzés kikapcsolásához érintse meg és tartsa lenyomva az ok gombot, illetve érintse meg és tartsa lenyomva egyszerre a < / > gombokat, a 📄 szimbólum kialszik, és a kijelzőn a pontos idő lesz látható.
Figyelem!
Ha a hangjelzést nem kapcsolja ki manuálisan, akkor az kb. 7 perc elteltével automatikusan kikapcsol.
A munka idötartama
Ha Ön azt szeretné, hogy a sütő egy beállított idön belül kikapcsoljon, akkor:
- a sütési idő funkció aktiválásához állítsa a sütő funkciógombját az Ön által választott funkcióra, a hőmérséklet-szabályozó gombot pedig a megfelelő hőmérsékletre,
- addig nyomja az ok gombot, míg a kijelzón meg nem jelenik egy pillanatra a dur s a szimbólum pulzálni fog,
- állítsa be a kívánt időtartamot a < / > gombokkal, 1 perc és 10 óra közötti értékre.
A beállított idő körülbelül 7 másodperc elteltével kerül lementésre, a kijelzón ismét megjelenik az aktuális idő a világító A beállított idő letelte után a sütő automatikusan kikapcsol, hangjelzés hallható, és a szimbólum villogni fog.
- állítsa a sütő funkció és hőmérséklet beállító tekerőgombját a kikapcsolt pozícióba,
- A hangjelzés kikapcsolásához érintse meg és tartsa lenyomva az ok gombot, illetve érintse meg és tartsa lenyomva egyszerre a </> gombokat, a 📋 szimbólum kialszik, és a kijelzőn a pontos idő lesz látható.
Beállítások törlése
Az időzítőt vagy a munka időtartamát bármikor törölni tudja.
- A működés időtartama beállításainak törléséhez érintse meg egyszerre a </> gombokat.
A riasztó óra beállításainak törlése:
- s az ok gombbal válassza ki az időzítő óra funkciót,
- s nyomja meg ismételten a < / > gombokat,
A hangjelzés tónusának módosítása
A hangjelzés tónusának módosítása a következőképpen lehetséges:
- nyomja meg egyszerre a < / > gombokat,
- s az ok gombbal válassza ki a tonfunkciót, a kijelzőn látható információ pulzálni kezd majd:
- a < / > válassza ki a megfelelő tónust: az 1-tól a 3-ig terjedő tartományban a > gombbal a 3-tól az 1-ig terjedő tartományban a < gombbal.
A kijelző fényerejének módosítása
A kijelző fényerejét 1-től 9-ig lehet változtatni, ahol az 1 a legsötétebb és 9 a legvilágosabb. A bevitt érték akkor érvényes, amikor az óra inaktív (vagyis a felhasználó legalább 7 má-sodpercig nem érint meg egy gombot sem.
A kijelző fényereje a következőképpen módosítható:
- nyomja meg egyszerre a < / >gombokat,
- az ok gombbal válassza ki a bri funkciót (az első megnyomással atonfunkcióhoz megy, a másodikkal a bri-hez).
- a < / > gombokkal válassza ki a megfelelő fényerőt:
az 1-től a 9-ig terjedő tartományban a
gombbal a 9-től az 1-ig terjedő tartományban a < gombbal.
Figyelem!
Amikor az óra aktív (vagyis a felhasználó megnyomott egy gombot 7 másodpercen belül) a kijelző fényereje maximális.
Éjszakai üzemmód
22:00 és 6:00 óra között az óra automatikusan csökkenti a kijelző fényerejét.
Sütő működése és kezelése
Forró levegős keringtetésű sütő (alsó fűtés + felső fűtés + ventilátor)
A sütőt az alsó, felső és grillező fűtőelem melegítheti. A beállítás a sütőfunkció kiválasztó gomb megfelelő helyzetbe való fordításával,
valamint a höfokszabályozó gomb megfelelő hőmérsékletre való állításával történik.
A sütő a gombok „•” / „0” helyzetbe való állításával kapcsolható ki.
Figyelmeztetés!
A fütés bekapcsolása a sütő bármelyik funkciójának kiválasztásakor csak a hőmérséklet beállítása után történik meg.
0 kikapcsolt állapot
Gyors felmelegítés
Bekapcsolt alsó és felső fűtőelem a grill és a ventilátor működik. A sütő gyors felmelegítésére használatos.
Felolvasztás
Csak a ventilátor működik, fűtőelemek bekapcsolása nélkül.
Bekapcsolt ventilátor, grill és felső fütöelem
Ezen funkció használata felgyorsítja a sütés folyamatát, és emeli az ételek élvezeti értékét.
Szupergrill
Szupergrill funkcióban a grill fütőleme együtt működik a felső fütőlemmel, ami a sütő felső részében magasabb hőmérsékletet eredményez. Az ételek erősebben pirulnak, és nagyobb mennyiség grillezése is lehetséges.
Bekapcsolt grill
A „grillezés” üzemmódot kis mennyiségű húsok sütéséhez használjuk. A steakek, halak, toastok, kolbászok és melegszendvicsek nem lehetnek vastagabbak 2–3 cm-nél, és sütés közben meg kell azokat fordítani.
Bekapcsolt alsó fűtőelem
Ebben az üzemmódban csak az alsó fűtőelem működik. Sütemények alulról történő utánsütésére használható (pl. gyümölccsel töltött nedves sütemények aljának sütéséhez).
Bekapcsolt alsó és felső fűtőelem
A szabályozó gomb ezen állása ha- gyományos sütést tesz lehetővé. Ez az üzemmód tökéletesen megfelel sütemények, húsok, halak, kenyér, pizza sütéséhez (szükséges a sütő előmelegítése, és sötét színű tepsik használata). A sütés egy szinten történik.
Bekapcsolt ventilátor, alsó és felső fűtőelem
A szabályozó gomb ezen állásában a sütő „sütemény” üzemmódban működik. Hagyományos sütés ventilátorral (sütemények sütéséhez javasolt funkció).
A sütő független megvilágítása
A szabályozó gomb ezen állásában bekapcsolhatjuk a sütő világítását.
ECO melegítési funkció
Ezzel a funkcióval az optimalizált melegítési mód aktiválódik, melynek célja az ételek elkészítése során történő energiamegtakarítás. A tekerőgomb ezen helyzetében a sütő világítása ki van kapcsolva.
Ellenőrző lámpák
A sütő bekapcsolását két ellenőrző lámpa jelzi, a tűzhely működésének R, és a hőfokszabályozó L lámpája. Ha az R kontroll lámpa világít, a sütő működik. Az L lámpa kialvása a sütő számára beállított hőmérséklet elérését jelzi. Ha az ételt forró sütőbe kell behelyezni, akkor ezt leghamarabb az L lámpa első kialvása után tegyük meg. Sütés közben az L lámpa a beállított hőmérséklet szinten tartásával párhuzamosan időnként fel fog gyulladni és ki fog aludni. Az R lámpa a sütő világításának bekapcsolása után is világíthat.
Fontos!
- A gyors felmelegítés üzemmódban a sütőben nem lehet sütemény vagy a sütő felszereltségéhez nem tartozó tárgy. A gyors felmelegítés funkciót nem ajánlatos beprogramozott üzemmódban használni.
- A sütő használata közben vízgőz keletkezik, ami normális fizikai jelenség, aminek meglétével tervezőink számoltak. A vízgőz speciális, a sütő hátsó falán elhelyezett nyíláson távozik.
A grill használata
A grillezés a grill felforrósodott fütőeleméböl távozó infravörös sugarak segítségével történik.
A grilllezés bekacsolásához
- a sütő gombját a
lumokkal jelzett helyzetbe kell állítani, - kb. 5 percig melegíteni kell a sütőt (zárt ajtó mellett),
- helyezzük be a tepsit a grillezendő étellel a megfelelő szintre. Roston sütés esetén a következő alsóbb szintre helyezzünk tepsit a lecsöpögő zsír felfogásához,
• csukjuk be a sütő ajtaját.
Grill és szupergrill funkcióhoz maximálisan 210°C, ventilátor használatakor maximálisan 190°C fokot állítsunk be.
Figyelmeztetés!
A grillezést zárt sütőajtó mellett kell végezni.
Grill használata közben a tűzhely külső részei is forróak lehetnek. Ne engedjünk gyermekeket a sütő közelébe.
Sütemények
- a tepsiben sütendő süteményekhez ajánlatos a tűzhely gyári tartozékait képező tepsiket használni,
- a sütemények süthetőek a kereskedelemben kapható formákban és tepsikben is, amelyeket a rácsra kell helyezni; sütéshez használjanak fekete színű tepsiket, amelyek jobban vezetik a hőt, és lerövidítik a sütés idejét,
- ne használjunk fehér és fényes felületű formákat, amelyekben hagyományos sütés (alsó + felső fűtőelem) esetén a sütemény alja nyers maradhat,
- hölégkeveréses funkció használatakor nem szükséges a sütő előzetes felmelegítése, egyéb funkcióknál a tészta behelyezése előtt a sütőt először fel kell melegíteni,
- a sütemény sütőből való kivétele előtt vékony fapálcika segítségével ellenőriz-zük a sütemény minőségét (a pálcika jól megsült süteménybe történt beszúrás után száraz és tiszta marad),
- ajánlatos a süteményt a sütő kikapcsolása után még kb. 5 percig a sütőben hagyni,
- a hőlégkeveréses üzemmódban sütött sütemények 20–30 fokkal alacsonyabb hőmérsékletet igényelnek, mint hagyományos sütés (alsó + felső fűtőelem) esetén,
- a sütemények táblázatban megadott paraméterei tájékoztató jellegűek; azokat saját tapasztalatunk és szokásaink szerint módosítatjuk,
- ha a szakácskönyvekben megadott értékek erősen eltérnek a használati útmutatóban megadott értékektől, ajánlatos az útmutató tanácsait figyelembe venni.
Húsok sütése
- a sütőben minimálisan 1 kg súlyú hús érdemes sütni, kisebb mennyiségeket a tűzhelyen érdemes elkészíteni,
- a sütéshez ajánlatos olyan hőálló edényeket használni, amelyeknek a fogói is ellenállnak a magas hőmérsékletnek,
- rácson történő sütés esetén ajánlatos a legalsó szinten egy kis mennyiségű vizet tartalmazó tepsit elhelyezni,
- a sütési idő felénél érdemes legalább egyszer megfordítani a húst. sütés közben pedig saját levével vagy forró sós vízzel locsolgatni – hideg víz nem érheti a sülő húst.
ECO melegítési funkció
- az ECO melegítési funkció használatával optimalizált fűtési mód aktiválódik, melynek célja az árammegtakarítás az ételek elkészítésekor,
- a sütési időt nem lehet lerövidíteni a magasabb sütési hőmérséklet beállításával, szintén nem ajánlott a sütő előmelegítése a sütés megkezdése előtt,
- sütés közben ne változtassa meg a hőmérséklet beállításokat és ne nyissa ki a sütő ajtaját.
Az ECO hőkeringéses funkcionál ajánlott paraméterek
| A sütött étel típusa | Sütő funkció Hőmérséklet ( °C) Szint Idő [perc] | |
Piskóta 180 - 200 2 - 3  - 70 | ||
Kuglóf/ kuglóf krumpli lisztből  | 180 - 200 2 50 - 70 | |
Hal 190 - 210 2 - 3 4  60 | ||
Marhahús 200 - 220 2 §  120 | ||
Sertéshús 200 - 220 2 §  160 | ||
Csirke 180 - 200 2 80  00 |
A SÜTŐ HASZNÁLATA – PRAKTIKUS TANÁCSOK
Forró levegős keringtetésű sütő (alsó fűtés + felső fűtés + ventilátor)
| A sütött étel típusa | Sütő funkció Hő | mérséklet ( °C) | Szint Idő [perc] | |
| Piskóta 160 - | 200 2 - 3 [5kWh] - 50 | |||
| Piskóta 150 3 | 25 - 35  | |||
| Kuglóf/ kuglóf krumpli lisztből | [ZCW8] | 160 - 170 1) | 3 25 - 40 | 2) |
| Kuglóf/ kuglóf krumpli lisztből |  | 155 - 170 1) | 3 25 - 40 | 2) |
| Pizza 220 - 240 |  | 1) | 2 15 - 25 | |
| Hal 210 - 220 | 2 45 -  | |||
| Hal 190 2 - | 3 60 - 70  | |||
| Kolbászkák 210 | 4 14 - 1  | |||
| Marhahús |  | 225 - 250 2 120 - 150 | ||
| Sertéshús |  | 160 - 230 2 | 90 - 120 | |
| Csirke |  | 180 - 190 | 2 70 - 90 | |
| Csirke |  | 160 - 180 2 45 - 60 | ||
| Zöldségek |  | 190 - 210 2 40 - 50 | ||
| Zöldségek |  | 170 - 190 3 40 - 50 | ||
Az időtartamok akkor érvényesek, ha nem lett más adat megadva a hideg sütőkamra számára. A meleg sütőnél a megadott időt 5-10 perccel le kell rövidíteni.
^1) Melegítse fel az üres sütőt
2) A megadott időtartamok a kisméretű sütőformákban történő sütésre vonatkoznak
Figyelem: A táblázatban megadott paraméterek csak tájékoztató jellegűek, s ezeket módosítani lehet saját tapasztalata és kulináris ízlése szerint.
TESZT ÉTELEK. A EN 60350-1 szabványnak megfelelően.
Sütemények sütése
| Étel típusa Tartozékok Szint Melegítő | funkció | Hőmérséklet (°C) | Sütési idő 2)(perc.) | ||
| Kisméretű sütemények | Kenyérsütő forma | 3 160 - 170 |  | 1) | 25 - 40 2) |
| Kenyérsütő forma | 3 155 - 170 |  | 1) | 25 - 40 2) | |
| Kenyérsütő forma | 3 155 - 170 | [87DS] | 1) | 25 - 40 2) | |
| Kenyérsütő forma Kenyérsütő forma | 2 + 42 – kenyér- il-letve pecsenyesütő forma4 - kenyérsütő forma |  | 155 - 170 1) | 25 - 50 2) | |
| Omlós sütemény (csíkok) | Kenyérsütő forma | 3 150 - 160 |  | 1) | 30 - 40 2) |
| Kenyérsütő forma | 3 150 - 170 |  | 1) | 25 - 35 2) | |
| Kenyérsütő forma | 3 150 - 170 |  | 1) | 25 - 35 2) | |
| Kenyérsütő forma Pecsenyesütő forma | 2 + 42 - kenyér- il-letve pecsenyesütő forma4 - kenyérsütő forma |  | 160 - 175 1) | 25 - 35 2) | |
| Zsírszegény piskóta | Rostély + fe-kete bevonatú tésztaforma∅ 26 cm | 3 170 - 180 |  | 1) | 30 - 45 2) |
| Almás pite | Rostély + két darab fekete bevonatú tésztaforma∅ 20 cm | 2A rostélyon levő formák átlósan helyezkednek el jobb elülső, bal elülső |  | 180 - 200 1) | 50 - 70 2) |
^1) Melegítse fel az üres sütőt, ne használja a gyorsmelegítés funkciót.
^2) Az időtartamok akkor érvényesek, ha nem lett más adat megadva a hideg sütőkamra számára. A meleg sütönél a megadott időt 5-10 perccel le kell rövidíteni.
TESZT ÉTELEK. A EN 60350-1 szabványnak megfelelően.
Grillezés
| Étel típusa Tartozékok Szint Melegítő | funkció | Hőmérséklet (°C) | Idő (perc.) | ||
| Pirítós fehér kenyérből | Rostély 4 210 |  | 1) | 1,5 - 2,5 | |
| Rostély 4 210 | [27KY] | 2) | 2 - 3 | ||
| Marha burger | Rostély + süte-ményforma (a lecsepegő cseppek be-gyűjtésére) | 4 - rostély 3 – pecsenye-sütő forma |  | 210 1) | 1 oldal 10 - 152 oldal 8 - 13 |
1) Melegítse fel az üres sütőt 5 percre kapcsolva, ne használja a gyors melegítés funkciót.
2) Melegítse fel az üres sütőt 8 percre kapcsolva, ne használja a gyors melegítés funkciót.
Sütés
| Étel típusa Tartozékok Szint Melegítő | funkció | Hőmérséklet (°C) | Idő (perc.) | ||
| Egész csirke | Rostély + süte-ményforma(a lecsepegő cseppek be-gyűjtésére) | 2 - rostély1 - pecsenye-sütő forma | [YOWC] | 180 - 190 70 | - 90 |
| Rostély + süte-ményforma(a lecsepegő cseppek be-gyűjtésére) | 2 - rostély1 - pecsenye-sütő forma | [TOBD] | 180 - 190 80 | - 100 | |
Az időtartamok akkor érvényesek, ha nem lett más adat megadva a hideg sütőkamra számára. A meleg sütönél a megadott időt 5-10 perccel le kell rövidíteni.
A TÜZHELY TISZTÍTÁSA ÉS KARBANTARTÁSA
A felhasználó sokat tehet azért, hogy rendszeres tisztítással és karbantartással megnövelje a tűzhely élettartamát, és megelőzze a meghibásodásokat.
A tisztítás vagy más karbantartási művelet megkezdése előtt ki kell kapcsolni az elektromos főkapcsolót, vagy ki kell húzni a dugaszoló aljzatot. A tűzhely tisztítását csak kihült állapotban szabad elkezdeni.
Égőfejek, rács, tűzhelylap, palást
- Az égőfejek és rács elszennyeződése esetén ezeket az elemeket le kell szerelni, és zsíroldó szerek hozzáadásával meleg vízben el kell mosni. A tisztára mosott alkatrészeket puha ruhával szárazra kell törölni. A rács levétele után alaposan mossuk le a tűzhelylapot. Különös tisztaságot igényelnek a kupak alatti lángelosztó gyűrűk. A fúvókák nyílásait vékony rézdróttal tisztítsuk ki. Nem szabad acéldrótot használni, mert az kitágítja a fúvókát.
Figyelmeztetés!
Az égőfej alkatrészeinek mindig száraznak kell lenniük. Az ottmaradó vízcseppek lassíthatják a gáz kijutását, és tökéletlen égést okozhatnak.
Ellenőrizni kell, hogy tisztítás után jól helyeztük-e fel az égőfejet.
Az égőfej nem megfelelő illeszkedése annak végleges károsodását okozhatja.
HELYES
HELYTELEN
- A zománcozott felületek tisztításához finom mosogatószert kell használni. Semmilyen körülmények között nem használható karcolást okozó vagy más agresszív tisztítószer, mint homok, súroló paszták és porok, habkö, drótból készült élesmosó, stb.
- A rozsdamentes lappal felszerelt tűzhely az első használat előtt alapos mosást igényel. Ügyelni kell a szerelésnél használt fólia ragasztójának, valamint a csomagoláshoz használt ragasztó szalag maradványainak eltávolítására. A tűzhelylapot minden használat után meg kell takarítani. Nem szabad hagyni, hogy erősen elszennyeződjön, különös tekintettel a kifutott ételekből származó odaégett maradványokra.
A sütő
- A sütőt minden használat után meg kell tisztítani. A tisztításhoz be kell kapcsolni a világítást, ami lehetővé teszi a szennyeződések jobb a belső rész jobb észrevételezését.
- A sütő belső felületét csak mosogatószeres meleg vízzel szabad tisztítani.
- Steam Clean göztisztítás
- a legalsó polcra helyezett tepsibe öntsünk egy pohár vizet,
- zárjuk be a sütő ajtaját,
- a hőfokszabályozót állítsuk 50 °C fokra, a funkcióválasztó gombot alsó melegítésre,
- melegítsük a sütőt kb. 30 percig,
- a tisztítás után nyissuk ki a sütő ajtaját, belsejét töröljük ki puha szivaccsal vagy ruhával, majd mossuk ki mosogatószeres meleg vízzel.
Figyelmeztetés!
Az elülső üvegfelületek tisztításához és karbantartásához ne használjunk csiszoló anyagot tartalmazó szereket.
A TÜZHELY TISZTÍTÁSA ÉS KARBANTARTÁSA
Az ajtó leszerelése

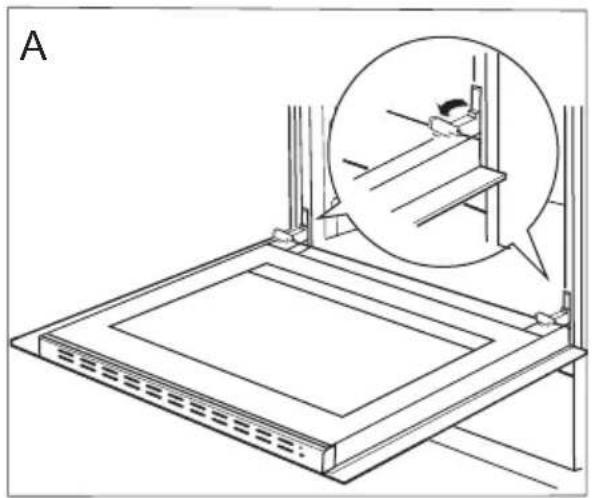

A sütő belső felületéhez tisztítás céljából való jobb hozzáférés érdekében annak ajtaja le- szerelhető. Nyissuk ki az ajtót és az ábrának (A. ábra) megfelelően hajtsuk fel a zsanérban található biztosító elemet. Az ajtót enyhén csukjuk be, emeljük meg és előre felé vegyük ki. Az ajtó felszerelését fordított sorrendben végezzük. Behelyezéskor ügyeljünk arra, hogy a zsanéron lévő mélyedést helyesen illesszük be a kiálló részbe. A zsanér bizto- sítását le kell hajtani és be kell szorítani. A biztosító elem helytelen beszerelése az ajtó becsukása közben megsértheti a zsanért.
A zsanérok biztosításának kihajlítása
A belső üveg kiszerelése
- Lapos csavarhúzó segítségével oldalról óvatosan feszítve pattintsuk ki az ajtó felső lécét (B ábra).

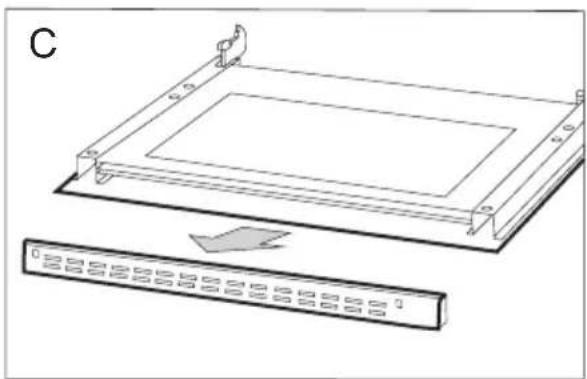

- Húzzuk ki az ajtó felső lécét (B, C ábra).
A TÜZHELY TISZTÍTÁSA ÉS KARBANTARTÁSA

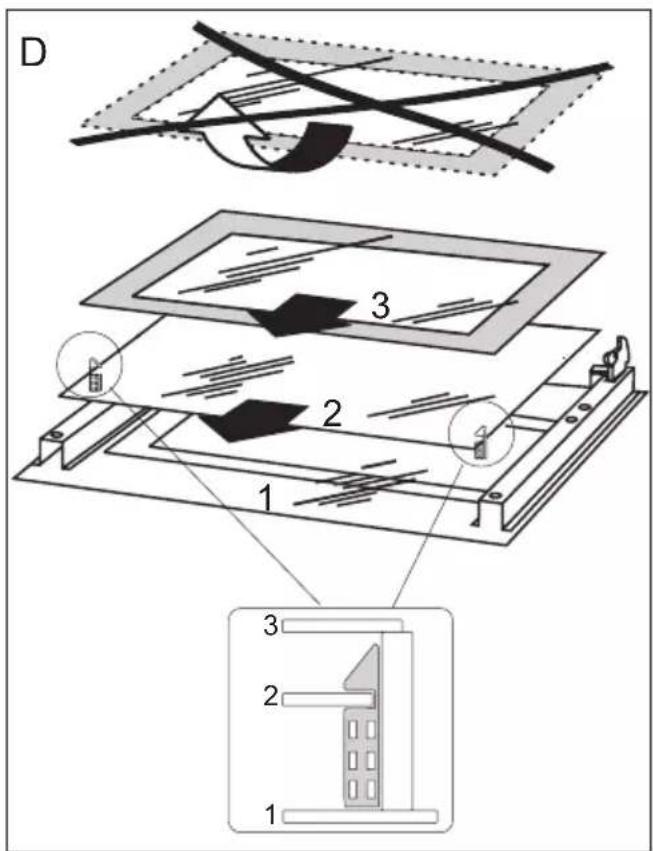

- A belső üveglapot (az ajtó alsó részében) húzzuk ki a rögzítésből (D, D1 ábra).
- Mossuk meg az üveget meleg vízzel és kevés tisztítószerrel.
Az üveg beszereléséhez fordított sorrendben járunk el. Az üveg sima részének felül kell elhelyezkednie, a vágott sarkoknak pedig lent.
Figyelmeztetés!
Nem szabad a felső lécet az ajtó mindkét oldaláról egyszerre nyomni. Az ajtó felső lécének helyes beillesztéséhez először a léc bal végét kell az ajtóhoz illeszteni, a jobb véget pedig hallható „bepattanásig” kell nyomni.
A belső üveglapok kiszerelése 3.
A belső üveglapok kiszerelése 2.
A TÜZHELY TISZTÍTÁSA ÉS KARBANTARTÁSA
Cserélje ki a sütő izzóját
Az áramütés kockázatának csökkentése érdekében a halogén izzó cseréje előtt feltétlenül kapcsolja ki a berendezést.
- Válassza le a sütőt az áramforrásról.
- Vegye ki a sütölemezeket a sütöböl.
- Csavarja le és mossa le a lámpaernyőt, és alaposan törölje le.
- Távolítsa el a halogén izzót ruhával vagy papírral, szükség esetén cserélje ki egy új G9-re
-feszültség 230V
teljesítmény 25W - Helyezze pontosan a halogén izzót az aljzatba.
- Csavarja rá a lámpaernyőt.
Időszakos ellenőrzés
A tűzhely rendszeres tisztán tartásán kívül időnként a következő tevékenységeket szükséges elvégezni:
- időnként ellenőrizzük a szabályozó elemek, valamint a munkafelületek működését; a garancia letelte után legalább kétévente műszaki átvizsgálás céljából szakszervizzel nézessük át a készüléket,
- hárítsuk el a működés közben keletkezett hibákat,
- időnként ápoljuk a munkafelületeket.
Figyelmeztetés!
Valamennyi javítást és beállítást csak szakszerviz vagy megfelelő jogosítványokkal rendelkező szerelő végezhet.
Valamennyi üzemzavar esetében
- ki kell kapcsolni a tűzhely működő egységeit,
• le kell kapcsolni az áramellátást, - javításra kell bejelenteni a készüléket,
- ha a lenti táblázat útmutatását figyelembe veszi, akkor a vevőszolgálathoz vagy szakszervizhez való fordulás előtt néhány apróbb hibát Ön is elháríthat.
| Üzemzavar | Ok | Az elhárítás módja |
| 1. Az égőfejben nem gyullad meg a gáz | a lángterelő nyílások elszennyeződtek | zárjuk el a gázcsapot és az égőfejek szabályozó gombjait, szellőztessük ki a helyiséget, vegyük ki az égőfejet, tisztítsuk és fújjuk át a lángterelőket |
| 2. A szikragyújtó nem működik | nincs áram | ellenőrizzük a lakásbiztosítékot, a kiégettet cseréljük ki nyissuk meg a gázcsapot |
| nincs gáz | tisztítsuk meg a szikragyújtót | |
| a szikragyújtó elszennyeződött (zsíros lett) | tartsuk tovább benyomva a szabályozó gombot, amíg a láng megjelenik az égőfej koronájának teljes kerületén tartsuk tovább benyomva a gombot „nagyláng” állásban | |
| a gyújtógombot nem nyom-juk elég hosszan | ||
| 3. Meggyújtás után a láng kialszik | a gombot túlzottan gyorsan elengedtük | |
| 4. Az elektromos részek nem működnek | nincs áram | ellenőrizzük a lakásbiztosítékot, a kiégettet cseréljük ki állítsuk be a pontos időt (lásd „A programkapcsoló kezelése” részben) |
| 5. A programkapcsoló kijelzője „0.00” értéket mutat | a készüléket lekapcsolták az elektromos hálózatról, vagy áramszünet volt | csavarja be szorosabban az égőt, vagy ha kiégett, cserélje ki (lásd a „Tisztítás és karbantartás” részben |
| 6. a sütő világítása nem működik | kilazult vagy megsérült az égő |
Névleges feszültség: 230V \~ 50Hz
Névleges teljesítmény: 3,5 kW
A berendezés kategóriája: HU II2HS3B/P
Méretek (magasság / szélesség / mélység): 85 / 50 / 60 cm
A termék megfelel az Európai Unióban hatályos EN 60335-1, EN 60335-2-6, EN 30-1-1, szabványoknak.
Az elektromos sütők energiacímkézésére vonatkozó adatokat az EN 60350-1 / IEC 60350-1 szabvány szerint kell megadni. Ezek az értékek a normál terhelésnél kerülnek meghatározásra a következő aktív funkcióval: alsó és felső fűtés (hagyományos üzemmód) és ventilátoros fűtéstámogatás (ha rendelkezésre áll).
Az energiahatékonysági osztályt a készülékben rendelkezésre álló funkcionak megfelelően határoztuk meg a következő prioritásnak megfelelően:
| Kötelező jellegű ECO hökeringés (hőkeringéses fűtőtest + ventilátor) |  |
| Kötelező jellegű ECO hökeringés (alsó + felső fűtőtest + grill + ventilátor) | [cwdc] |
| Konvencionális ECO mód (alsó + felső fűtőtest) | [7K36] |
Az energiafogyasztás meghatározásakor távolítsa el a teleszkópos vezetőket (ha fel vannak szerelve).
A gyártó nyilatkozata
A gyártó kijelenti, hogy a termék megfelel a következő európai direktívák követelményeinek:
- Kisfeszültségű direktíva 2014/35/EC,
• elektromágneses kompatibilitás Irányelv 2014/30/EC, - gázfogyasztó készülékek" direktíva 2009/142/EC (ig 20.04.2018)
- Az Európai Parlament és a Tanács (EU) 2016/426 rendelete (tól 21.04.2018)
- környezetbarát tervezésről szóló európai irányelv 2009/125/EC
Ezért is a készülék el lett látva a CE szimbóllummal valamint ki lett hozzá adva egy megfelelőségi nyilatkozat, melyet a piacfelügyelő szerveknek betekintésre bocsátottunk.
