HASZNÁLATI ÚTMUTATÓ CPG74SQGX CANDY
HASZNÁLATI UTASÍTÁS HU
PLITE
MANUAL DE UTILIZARE RO
- Utasítások a telepítő számára....38
1.1. Beépítés ......38
1.2. Alkalmas helyszín....38 - Elektromos bekötés (csak az Egyesült Királyságban) .....38
2.1. Elektromos bekötés....38
2.2. Gázbekötés (csak az Egyesült Királyságban) ......38
2.3. A tűzhelylap beállítása különböző gáztípusokhoz .....39
2.4. A minimális lángméret beállítása 39 - A tűzhelylap használata Felhasználói utasítások .....39
3.1. A gázégő használata 39 - Karbantartás és tisztítás....40
- Vevőszolgálat ....40
- Környezetvédelem ....40

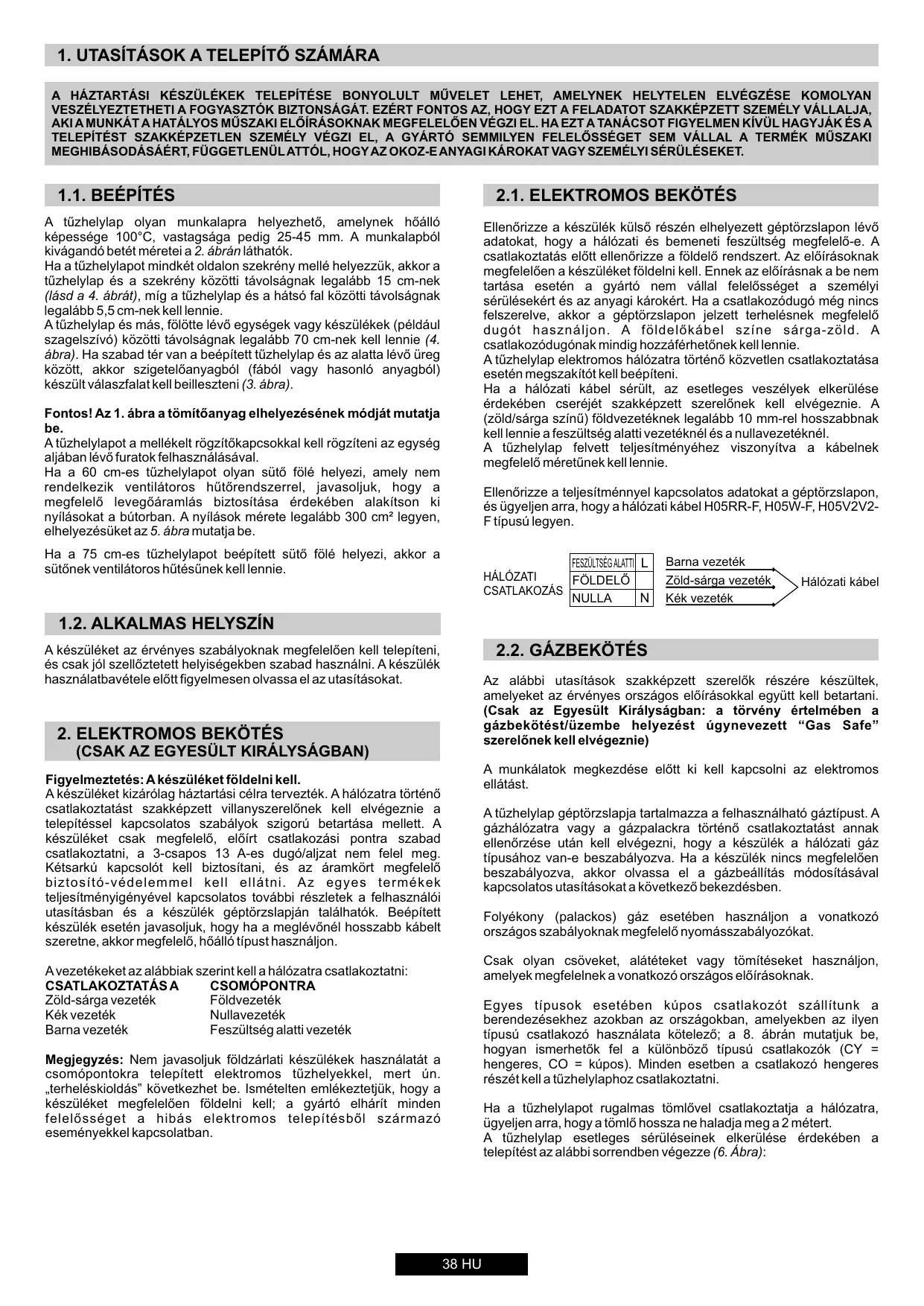

1. UTASÍTÁSOK A TELEPÍTŐ SZÁMÁRA
A HÁZTARTÁSI KÉSZÜLÉKEK TELEPÍTÉSE BONYOLULT MÜVELET LEHET, AMELYNEK HELYTELEN ELVÉGZÉSE KOMOLYAN VESZÉLYEZTETHETI A FOGYASZTÓK BIZTONSÁGÁT. EZÉRT FONTOS AZ, HOGY EZT A FELADATOT SZAKKÉPZETT SZEMÉLY VÁLLALJA, AKI A MUNKÁT A HATÁLYOS MŰSZAKI ELŐÍRÁSOKNAK MEGFELELŐEN VÉGZI EL. HA EZT A TANÁCSOT FIGYELMEN KÍVÜL HAGYJÁK ÉS A TELEPÍTÉST SZAKKÉPZETLEN SZEMÉLY VÉGZI EL, A GYÁRTÓ SEMMILYEN FELELŐSSÉGET SEM VÁLLAL A TERMÉK MŰSZAKI MEGHIBÁSODÁSÁÉRT, FÜGGETLENÜL ATTÓL, HOGY AZ OKOZ-E ANYAGI KÁROKAT VAGY SZEMÉLYI SÉRÜLÉSEKET.
1.1. BEÉPÍTÉS
A tűzhelylap olyan munkalapra helyezhető, amelynek hőálló képessége 100°C, vastagsága pedig 25-45 mm. A munkalapból kivágandó betét méretei a 2. ábrán láthatók.
Ha a tűzhelylapot mindkét oldalon szekrény mellé helyezzük, akkor a tűzhelylap és a szekrény közötti távolságnak legalább 15 cm-nek (lásd a 4. ábrát), míg a tűzhelylap és a hátsó fal közötti távolságnak legalább 5,5 cm-nek kell lennie.
A tűzhelylap és más, fölötte lévő egységek vagy készülékek (például szagelszívó) közötti távolságnak legalább 70 cm-nek kell lennie (4. ábra). Ha szabad tér van a beépített tűzhelylap és az alatta lévő üreg között, akkor szigetelőanyagból (fából vagy hasonló anyagból) készült válaszfalat kell beilleszteni (3. ábra).
Fontos! Az 1. ábra a tömítőanyag elhelyezésének módját mutatja be.
A tűzhelylapot a mellékelt rögzítőkapcsokkal kell rögzíteni az egység aljában lévő furatok felhasználásával.
Ha a 60 cm-es tűzhelylapot olyan sütő fölé helyezi, amely nem rendelkezik ventilátoros hűtőrendszerrel, javasoljuk, hogy a megfelelő levegőáramlás biztosítása érdekében alakítson ki nyílásokat a bútorban. A nyílások mérete legalább 300 cm² legyen, elhelyezésüket az 5. ábra mutatja be.
Ha a 75 cm-es tűzhelylapot beépített sütő fölé helyezi, akkor a sütőnek ventilátoros hűtésűnek kell lennie.
1.2. ALKALMAS HELYSZÍN
A készüléket az érvényes szabályoknak megfelelően kell telepíteni, és csak jól szellőztetett helyiségekben szabad használni. A készülék használatbavétele előtt figyelmesen olvassa el az utasításokat.
2. ELEKTROMOS BEKÖTÉS (CSAK AZ EGYESÜLT KIRÁLYSÁGBAN)
Figyelmeztetés: A készüléket földelni kell.
A készüléket kizárólag háztartási célra tervezték. A hálózatra történő csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a telepítéssel kapcsolatos szabályok szigorú betartása mellett. A készüléket csak megfelelő, előírt csatlakozási pontra szabad csatlakoztatni, a 3-csapos 13 A-es dugó/aljzat nem felel meg. Kétsarkú kapcsolót kell biztosítani, és az áramkört megfelelő biztosító-védelemmel kell ellátni. Az egyes termékek teljesítményigényével kapcsolatos további részletek a felhasználói utasításban és a készülék géptörzslapján találhatók. Beépített készülék esetén javasoljuk, hogy ha a meglévőnél hosszabb kábelt szeretne, akkor megfelelő, hóálló típust használjon.
A vezetékeket az alábbiak szerint kell a hálózatra csatlakoztatni:
CSATLAKOZTATÁS A
CSOMÓPONTRA
Zöld-sárga vezeték
Földvezeték
Kék vezeték
Nullavezeték
Barna vezeték
Feszültség alatti vezeték
Megjegyzés: Nem javasoljuk földzárlati készülékek használatát a csomópontokra telepített elektromos tűzhelyekkel, mert ún. „terheléskioldás” következhet be. Ismételten emlékeztetjük, hogy a készüléket megfelelően födelni kell; a gyártó elhárít minden felelősséget a hibás elektromos telepítésből származó eseményekkel kapcsolatban.
2.1. ELEKTROMOS BEKÖTÉS
Ellenőrizze a készülék külső részén elhelyezett géptörzslapon lévő adatokat, hogy a hálózati és bemeneti feszültség megfelelő-e. A csatlakoztatás előtt ellenőrizze a földelő rendszert. Az előírásoknak megfelelően a készüléket födelni kell. Ennek az előírásnak a be nem tartása esetén a gyártó nem vállal felelősséget a személyi sérülésekért és az anyagi károkért. Ha a csatlakozódugó még nincs felszerelve, akkor a géptörzslapon jelzett terhelésnek megfelelő dugót használjon. A földelőkábel színe sárga-zöld. A csatlakozódugónak mindig hozzáférhetőnek kell lennie.
A tűzhelylap elektromos hálózatra történő közvetlen csatlakoztatása esetén megszakítót kell beépíteni.
Ha a hálózati kábel sérült, az esetleges veszélyek elkerülése érdekében cseréjét szakképzett szerelőnek kell elvégeznie. A (zöld/sárga színű) földvezetéknek legalább 10 mm-rel hosszabbnak kell lennie a feszültség alatti vezetéknél és a nullavezetéknél.
A tűzhelylap felvett teljesítményéhez viszonyítva a kábelnek megfelelő méretűnek kell lennie.
Ellenőrizze a teljesítménnyel kapcsolatos adatokat a géptörzslapon, és ügyeljen arra, hogy a hálózati kábel H05RR-F, H05W-F, H05V2V2-F típusú legyen.
2.2. GÁZBEKÖTÉS
Az alábbi utasítások szakképzett szerelők részére készültek, amelyeket az érvényes országos előírásokkal együtt kell betartani. (Csak az Egyesült Királyságban: a törvény értelmében a gázbekötést/üzembe helyezést úgynevezett “Gas Safe” szerelőnek kell elvégeznie)
A munkálatok megkezdése előtt ki kell kapcsolni az elektromos ellátást.
A tűzhelylap géptörzslapja tartalmazza a felhasználható gáztípust. A gázhálózatra vagy a gázpalackra történő csatlakoztatást annak ellenőrzése után kell elvégezni, hogy a készülék a hálózati gáz típusához van-e beszabályozva. Ha a készülék nincs megfelelően beszabályozva, akkor olvassa el a gázbeállítás módosításával kapcsolatos utasításokat a következő bekezdésben.
Folyékony (palackos) gáz esetében használjon a vonatkozó országos szabályoknak megfelelő nyomásszabályozókat.
Csak olyan csöveket, alátéteket vagy tömítéseket használjon, amelyek megfelelnek a vonatkozó országos előírásoknak.
Egyes típusok esetében kúpos csatlakozót szállítunk a berendezésekhez azokban az országokban, amelyekben az ilyen típusú csatlakozó használata kötelező; a 8. ábrán mutatjuk be, hogyan ismerhetők fel a különböző típusú csatlakozók (CY = hengeres, CO = kúpos). Minden esetben a csatlakozó hengeres részét kell a tűzhelylaphoz csatlakoztatni.
Ha a tűzhelylapot rugalmas tömlővel csatlakoztatja a hálózatra, ügyeljen arra, hogy a tömlő hossza ne haladja meg a 2 métert.
A tűzhelylap esetleges sérüléseinek elkerülése érdekében a telepítést az alábbi sorrendben végezze (6. Ábra):
1) Az ábra szerint az alábbi sorrendben szerelje össze az alkatrészeket:
A: 1/2 dugós illesztődarab hengeres
B: 1/2 tömítés
C: 1/2 hüvelyes illesztődarab kúpos-hengeres vagy Hengeres-hengeres
2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a csöveket a helyükre.
3) Tegye fel a szerelvényt (C) a fővezetékre merev rézcső vagy rugalmas acélcső segítségével.
FONTOS! A csővezeték végleges szivárgásellenőrzését szappanos oldattal végezze el. LÁNG HASZNÁLATA TILOS! Ügyeljen arra is, hogy a rugalmas tömlő ne érintkezzen a szekrény mozgó alkatrészeivel (például fiókkal), illetve ne helyezkedjen el sérülésveszélyes területeken.
Figyelmeztetés: Ha gázszagot érez a készülék közelében, kapcsolja ki a készülék gázellátását és haladéktalanul hívjon szerelőt. Ne keresse nyílt lánggal a szivárgás helyét.
2.3. A TÜZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ GÁZTÍPUSOKHOZ
A tűzhelylap különböző gáztípusokhoz történő átállításához végezze el a következőket:
- vegye le a rácsokat és az égőfejeket;
- helyezze be a csavarkulcsot (7 mm) az égőfejtartóba (7. Ábra);
- csavarozza ki a fúvókát, és cserélje ki a felhasználandó gázhoz alkalmas fúvókával (lásd a gáztípus táblázatot).
2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA
Az égőfejek meggyújtása után fordítsa el a szabályozógombot a minimális állásba, majd pedig vegye le a gombot (enyhe nyomással ez könnyen elvégezhető).
Egy kis „kapocscsavarhúzóval” állítható be a szabályozócsavar a 9. ábrán látható módon. A csavar óramutató járásával megegyező irányba (jobbra) fordításával csökken a gázáramlás, az óramutató járásával ellenkező irányba (balra) fordításával pedig növekszik. Ezzel a beállítással alakítson ki körülbelül 3-4 mm-es lángot, majd pedig tegye vissza a szabályozógombot.
Ha kisnyomású gázt használ, a lángbeállító csavart az óramutató járásával megegyező irányba (jobbra) a legszélső állásig kell elfordítani.
Az új gázbeállítás elvégzése után cserélje ki a készüléken lévő régi géptörzslapot a megfelelő, beszabályozott gáztípusra vonatkozó (tűzhelylappal együtt szállított) géptörzslappal.
3. A TÜZHELYLAP HASZNÁLATA FELHASZNÁLÓI UTASÍTÁSOK
A készüléket csak rendeltetésszerűen, háztartási célra szabad használni, az ettől eltérő használat nem minősül megfelelőnek, és ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen használatból eredő károkért és veszteségekért.
A készüléket nem használhatják csökkent fizikai, érzékszervi vagy szellemi képességű, illetve tapasztalatokkal és ismeretekkel nem rendelkező személyek (gyerekek sem), hacsak a biztonságukért felelős személy nem felügyeli a készülék használatát.
Ügyelni kell arra, hogy gyerekek ne játsszanak a készülékkel.
3.1. A GÁZÉGŐ HASZNÁLATA
A gázégők begyújtásához helyezzen egy gázgyújtót az égőfejhez, nyomja be és fordítsa el az óramutató járásával ellenkező irányba (balra) a szabályozógombot.
Ha a gázégőket néhány napig nem használta, várjon néhány másodpercig az égőfej begyújtása előtt, ezáltal eltávozhat a csövekben lévő levegő.
Az elektronikus gyújtású készülékek esetében az eljárás a következő:
- nyomja be és fordítsa el az óramutató járásával ellenkező irányba (balra) a gombot a gyújtás jelig,
- a szikraadó gomb benyomásával gyújtsa be a gázégőt.
Az automatikus gyújtással ellátott tűzhelylapok esetében egyszerűen csak nyomja be és fordítsa el a gombot a gyújtás jelig.
A gyújtórendszer addig fejleszt szikrákat, amíg a gomb be van nyomva.
Ha a gázégő nem gyullad be 5 másodpercen belül, fordítsa a gombot a 0 állásba, és ismételje meg a műveletet.
A biztonsági csappal ellátott típusok esetében (amely elzárja a gázáramlást, ha a láng véletlenül kialszik) a gázégők begyújtása a fenti módon történik, de körültekintően kell eljárni.
A tűzhelylap bekapcsolása előtt ellenőrizze, hogy a gázégők és az égőcsészék a helyükön vannak-e.
ÁLTALÁNOS TANÁCS
A legjobb eredmény elérése érdekében használjon lapos felületű főzőedényeket. Az edények felülete feleljen meg a gázégő méretének az alábbiak szerint. A. Táblázat
| Égőfej típusa | Edény/fazék átmérője (cm) | |
| AUX | Kiegészítő égőfej | 12 - 18 |
| SR | Középerős égőfej | 18 - 24 |
| R | Erős égőfej | 24 - 26 |
| UR | Ultraerős égőfej | 24 - 28 |
| QC | Kétgyűrűs égőfej | 24 - 28 |
A. Táblázat
A kisebb edények esetében a gázégőt úgy kell beszabályozni, hogy a láng ne nyúljon túl az edény alaplapján. Kerülje a homorú és a domború fenekű edények használatát.
FIGYELMEZTETÉS: Ha a láng véletlenül elalszik, fordítsa a gombot kikapcsolt helyzetbe, és legalább 1 percig ne próbálkozzon az újragyújtással.
Ha az évek folyamán a gázcsapok szorossá válnak, akkor el kell végezni kenésüket.
Ezt a müveletet csak szakképzett szerelők végezhetik.
4. KARBANTARTÁS ÉS TISZTÍTÁS
A tűzhelylap tisztítása előtt hagyja a készüléket lehűlni. Húzza ki a dugót a csatlakozóaljzatból, vagy közvetlen csatlakoztatás esetén kapcsolja ki az áramellátást.
Soha ne használjon dörzsölő hatású, korróziót okozó tisztítószereket, fehérítőszereket vagy savakat. A zománcozott, lakkozott vagy rozsdamentes acélból készült felületeken kerülje a lúgos vagy savas anyagok (citromlé, ecet stb.) Alkalmazását.
FIGYELMEZTETÉS: Gözsugaras tisztítást ne alkalmazzon a tűzhelylapokon.
A zománcozott, lakkozott vagy krómozott részek tisztításakor használjon meleg szappanos vizet vagy maró hatástól mentes tisztítószert. A rozsdamentes acélhoz használjon megfelelő tisztítóoldatot.
Az égőfejek szappanos vízzel tisztíthatók. Eredeti fényük helyreállításához használjon háztartási rozsdamentesacél-tisztítót. A tisztítás után szárítsa meg és tegye vissza az égőfejeket a helyükre.
Fontos, hogy az égőfejek megfelelően kerüljenek vissza a helyükre.
Krómozott rácsok és égőfejek
A krómozott rácsok és égőfejek a használat során elszíneződhetnek. Ez nem befolyásolja a tűzhelylap üzemképességét.
A tartalék alkatrészek szükség esetén vevőszolgálatunktól szerezhetők be.
5. VEVŐSZOLGÁLAT
A szerelő kihívása előtt kérjük, ellenőrizze a következőket:
- a csatlakozódugó megfelelően van-e bedugva és biztosítékkal ellátva;
- nincs-e hiba a gázellátásában.
Ha a hiba nem azonosítható:
Kapcsolja ki a készüléket és hívja a vevőszolgálatot. KERÜLJE A KÉSZÜLÉK SZAKSZERÜTLEN KEZELÉSÉT.
6. KÖRNYEZETVÉDELEM
A készülék jelölése megfelel az elektromos és az elektronikus berendezések hulladékelhelyezéséről szóló 2002/96/EK európai irányelvnek (WEEE). A termék megfelelő hulladék-elhelyezésével Ön segítséget nyújt a környezetre és az emberi egészségre kifejtett esetleges negatív következmények megelőzésében, amelyeket a termék nem megfelelő hulladékkezelése idézhet elő.
A terméken lévő szimbólum azt jelzi, hogy a termék háztartási hulladékként nem kezelhető. A készüléket arra kijelölt, elektromos és elektronikus berendezések újrahasznosítására alkalmas gyűjtőhelyen kell leadni.
Az elhelyezést a hulladékkezelésre vonatkozó helyi környezetvédelmi szabályokkal összhangban kell elvégezni.
A termék kezelésével, visszanyerésével és újrahasznosításával kapcsolatos részletes információkért kérjük, vegye fel a kapcsolatot a helyi önkormányzattal, a hulladékkezelő szolgálattal vagy azzal az üzlettel, ahol a terméket vásárolta.
Megfelelőségi nyilatkozat: A berendezés a fával érintkező alkatrészek tekintetében megfelel a 89/109/EGK irányelvben meghatározott szabályoknak.
CE A készülék megfelel a 2006/95/EK és a 2004/108/EK Irányelvel felváltott, és a későbbiekben módosított 73/23/EGK és 89/336/EGK európai irányelveknek.
A gyártó nem vállal felelősséget e kiadványban előforduló nyomtatási és átírási hibákból eredő pontatlanságokért. A biztonsággal vagy a működéssel kapcsolatos jellemzők sérelme nélkül fenntartjuk a jogot a termékek szükség szerinti változtatására.
- Táblázat
| BEÉPÍTETT TÜZHELYLAPOK | |||||
| Égőfej | 1 | 1 | 2 | 3 | 2 |
| 4 gázQC / R / SR / AUX | 4 gázUR / R / SR / AUX | 5 gázQC / 2R / SR / AUX | 4 gázQC / R / SR / AUX | 5 gázUR / 2R / SR / AUX | |
| Típus / referencia | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Lánghibajelző készülék | IGEN | IGEN | IGEN | IGEN | IGEN |
| Kiegészítő égőfej (AUX ∅ 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Kétgyűrűs égőfej (QC ∅ 135 mm) | 1 | - | 1 | 1 | - |
| Ultraerős égőfej (UR ∅ 110 mm) | - | 1 | - | - | 1 |
| Középerős égőfej (SR ∅ 75 mm) | 1 | 1 | 1 | 1 | 1 |
| Erős égőfej (R ∅ 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Gáztípus/teljesítmény: | |||||
| Teljesítmény | 9.25 kW | 8.75 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (metán) | 881 L/h | 833 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (kisnyomású gáz) | 673 g/h | 636 g/h | 854 g/h | 673 g/h | 818 g/h |
| Telepítési osztály | 3 | 3 | 3 | 3 | 3 |
| Feszültség/Frekvencia, V/Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Elektromos bemeneti teljesítmény | 15 W | 15 W | 15 W | 15 W | 15 W |
| Elektromos gyújtás | IGEN | IGEN | IGEN | IGEN | IGEN |
| A termék mérete | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
A készüléket nem nagyüzemi, hanem háztartási felhasználásra tervezték.
1. INSTRUCTIUNI DE INSTALARE
INSTALAREA UNUI APARAT ELECTROCASNIC REPREZINTĂ O OPERAȚIUNE COMPLICATĂ CARE, DACĂ NU ESTE CORECT REALIZATĂ, POATE AVEA CONSECINȚE NEPLĂCUTE ASUPRA SIGURANȚEI UTILIZATORULUI. DE ACEEA, INSTALAREA TREBUIE REALIZATĂ NUMAI DE CĂTRE O PERSOANĂ CALIFICATĂ ÎN ACEST SENS, CARE SĂ RESPECTE REGLEMENTĂRILE ÎN VIGOARE PRIVIND INSTALAREA. ÎN CAZUL ÎN CARE INSTALAREA NU ESTE REALIZATĂ DE CĂTRE O PERSOANĂ CALIFICATĂ, PRODUCĂTORUL NU IȘI ASUMĂ NICIO RESPONSABILITATE PENTRU EVENTUALELE PROBLEME SAU DEFECTIUNI.
1.1. INCORPORARE
A gyártó nem vállal felelősséget az ebben a kiadványban előforduló nyomtatási és elírási hibákból eredő pontatlanságokért. A biztonsággal vagy a működéssel kapcsolatos jellemzők sérelme nélkül fenntartjuk a jogot a termékek szükség szerinti változtatására.
