| Termék típusa | Acélkeretes föld feletti medence |
| Márka | Bestway |
| Modell | Steel Pro MAX 561BV |
| Medence anyaga | PVC és horganyzott acél |
| Méretek (átmérő) | 4,88 m |
| Magasság | 1,22 m |
| Becsült vízmennyiség | 19 000 L |
| Szűrőrendszer | Patrontisztító szivattyú |
| Patron típusa | Cserélhető szűrőpatron (modell nem megadott) |
| Elektromos tápellátás | 220-240 V ~ 50 Hz |
| Szükséges elektromos védelem | Hibaáram-védőkapcsoló (FI-relé) ≤ 30 mA |
| Aljzattól mért minimális távolság | 3,50 m a medencétől |
| Hosszabbító használata | Tilos |
| Szivattyú működése | Ne működtesse szárazon |
| Patron tisztítása | Napi (vízsugárral) |
| Patron cseréje | 15 naponta (ajánlott) |
| Téliesítés | Szerelje szét és tárolja beltérben, 4-40°C hőmérsékleten |
| Minimális használati életkor | 8 év (felügyelet mellett) |
| Pótalkatrészek | Elérhetők a bestwaycorp.com/support oldalon |
| Garancia | Lásd a Bestway weboldalát |
Gyakran ismételt kérdések - Steel Pro MAX 561BV BESTWAY
Felhasználói kérdések a következőről Steel Pro MAX 561BV BESTWAY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Föld feletti medence PDF formátumban ingyenesen! Találja meg kézikönyvét Steel Pro MAX 561BV - BESTWAY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Steel Pro MAX 561BV márka BESTWAY.
HASZNÁLATI ÚTMUTATÓ Steel Pro MAX 561BV BESTWAY
Látogassa meg a Bestway
YouTube-csatornáját
YouTube
FONTOS BIZTONSÁGI UTASÍTÁSOK
OLVASSA EL ÉS KÖVESSE AZ ÖSSZES UTASÍTÁST
FIGYELMEZTETÉS - ÁRAMÜTÉS VESZÉLYE - A szivattyút
szigetelőtranszformátorról vagy maradékáram-működtetésű megszakítóval (RCD) rendelkező hálózati áramellátásról kell működtetni, a névleges üzemi maradékáram pedig nem haladhatja meg a 30 mA-t.
A szívattyú csatlakozóját legalább 3,50m-re kell elhelyezni a medencétől.
A készüléket földelt áramforrásra kell csatlakoztatni.
Hosszabbítókábelek ném használhatók.
FIGYELMEZTETÉS - ÁRAMÜTÉS VESZÉLY - A szivattyú nem használható, ha a medencében emberek tartózkodnak.
NE ÁSSA EL A VEZETÉKET. Helyezze úgy a vezetéket, hogy a fűnyíró gép, bokorvágó és más felszerelések által okozott sérülésveszély csökkenjen.
FIGYELMEZTETÉS - A tápkábel nem cserélhető ki. Ha a kábel megsérül, a készüléket ki kell dobni.
INTÉS - Ez a szivattyú kizárólag tárolható medencékhez használható. Ne használja véglegesen felszerelt medencékhez. Egy tárolható medence felépítése lehetővé teszi ennek szétszedését majd ismételt összeszerelését eredeti állapotába. Egy véglegesen felszerelt medence a földbe vagy a talajra van felállítva, a szabadban vagy egy épületben, és nem szedhető szét.
FONTÓS - A szivattyú használata nem megfelelő áramellátással veszélyes és a szivattyú végleges károsodását okozza.
ÁRAMÚTÉS VÉSZÉLYE - Amikor árammal dolgozik, kapcsolja ki az áramellátást a megszakítótól, és zárja le a megszakító ajtaját. Ellenkező esetben megnövekszik az áramütés, sérülés és halálos balesetek veszélye.
NE TÁVOLÍTSA EL A FÖLDELÉSI VILLÁT ÉS ÑE MÓDOSÍTSA SEMMIKÉPP A DUGASZT. NE HASZNÁLJON ADAPTER DUGASZOKAT. Bármilyen kérdéssel a dugasz földelésére vonatkozóan, forduljon egy villamossági szakemberhez.
Bánjon óvatosan a szivattyúval. Ne húzza vagy emelje fel a szivattyút a tápkábeltől fogva. Soha ne húzza ki a dugaszt a konnektorból a kábeltől fogva. Óvja a kábelt a súrlódástól, Éles tárgyak, olaj, mozgó részek és kö nem szabad a szivattyút érjék.
FIGYELMEZTETÉS - Ez a készülék 8 éves kortól használható, illetve a fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással nem rendelkező személyek a készüléket csak felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos ismeretek megszerzését és a járulékos veszélyek megértését követően használhatják. A gyermekek nem játszhatnak a készülékkel. A tisztítást és felhasználó által végzendő karbantartást gyermekek csak felügyelettel végezhetik. (EU-s piacra szánt termék esetén)
FIGYELMEZTETÉS - Ez a készülék nem használható fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással nem rendelkező személyek (és gyermekek) által, kivéve felügyelet mellett, vagy ha készülék biztonságos használatával kapcsolatosan útmutatást kaptak egy a biztonságukért felelős személytől. A gyerekeket felügyelni kell, hogy nehogy játsszanak a készülékkel. (EU-n kívüli piacra szánt termék esetén)
A tisztítást és felhasználói karbantartást csak 18 évet betöltött, az elektromos áramütés veszélyeivel tisztában lévő felnőttek végezhetik. Ha a készüléket előre láthatólag hosszabb ideig nem fogja használni (pl. télen), a medencekészletet szét kell szerelni, és beltérben kell tárolni.
VIGYÁZAT! A készülék használata, illetve (újra)összeszerelése előtt, kérfük, minden alkalommal olvassa el az útmutatót.
A készüléket legalább 2 m-re kell elhelyezni a medencétől. (Csak Franciaország). Az elektromos rendszereknek meg kell felelniük a huzalozásra vonatkozó országos követelményeknek. Ha kérdése van, forduljon egy képzett villanyszerelőhöz.
A termék telepítéséhez csak a gyártó által szállított vagy meghatározott anyagok használhatók.
Alapvető fontosságú, hogy meggyőződjön arról, hogy a szívókimenetek nincsenek akadályozva.
A szűrőrendszeren végzendő karbantartási műveletek idejére tanácsos leállítani a szűrést.
Rendszeresen ellenőrizze, hogy a szűrő nem tömődött-e el.
Javasolt hetente ellenőrizni, hogy nincs-e szükség tisztításra.
A medencevíz tisztaságának biztosításához minimum napi 8 órás szűrési üzemidő szükséges.
Létfontosságú, hogy a sérült alkatrészeket vagy alkatrészcsoportokat a lehető leghamarabb kicserélje. Csak a termék forgalmazásáért felelős személy által jóváhagyott részegységeket használjon.
Minden szüröt és szűrőanyagot rendszeresen ellenőrizni kell, hogy nem gyült-e benne össze a jó szűrési teljesítményt megakadályozó üledék. Az esetlegesen már használt szűrőközeg ártalmatlanításának szintén meg kell felelnie a vonatkozó jogszabályoknak.
Amennyiben a szivattyúval, illetve bármely keringtetésért felelős eszközzel
kapcsolatban kétsége merülne fel, forduljon képesített telepítőhöz, illetve a gyártóhoz/importőrhöz/forgalmazóhoz.
A vízkeringtetési rendszernek meg kell felelnie az uniós és a nemzeti, illetve helyi jogszabályoknak – különösen az elektromosság vonatkozásában.
A szelephelyzet, szivattyúméret, rácsméret módosítása hatással lehet az áramlásra, ezáltal a szívási sebesség megnőhet.
Vegye figyelembe az útmutatóban foglalt összes biztonsági előírást és javaslatot.
MEGJEGYZÉS:
Használat előtt ellenőrizze a felszerelést. Bármilyen sérült vagy hiányzó alkatrész esetén értesítse a Bestway társaság ügyfélszolgálati részlegét az alábbi címek egyikén.
Bizonyosodjon meg, hogy az alkatrészek az Ön által rendelt modell részei.
MEGJEGYZÉS:
Helyezze a szivattyút szolid alapra vagy egy egyenes lemezre. Úgy helyezze el a medencét és a szivattyút, hogy megfelelő legyen a szellőzése, vízelvezetése, és a hozzáférhetősége tisztításkor. Ne helyezze a szivattyút olyan helyre ahol víz gyűlhet össze, vagy ahol járkálás van a medence körül.
Fontos a dugasz hozzáférhetősége a medence felszerelése után.
MEGJEGYZÉS:
Az időjárás befolyásolhatja a szivattyú működését és élettartamát. A hideg, a meleg valamint a napsütés felesleges elhasználódást és kopást okoznak. Amikor lehetősége van rá, óvja a szivattyút ezektől a körülményektől.
Karbantartás vagy javítás előtt fontos kicserélni a szitákat a gyár által szolgáltatott kék dugaszokkal a kimeneti és bemeneti portokon.
MEGJÉGYZÉS:
Ne tegyen vegyszereket a szűrőkosaras szivattyúba.
Ne dugja be és ne húzza ki a készülék dugalját nedves kézzel.
Mindig válassza le a készüléket az áramellátásról:
- Esős időben
• Tisztítás vagy más karbantartás esetén
• Hagyja felügyelet nélkül szünnapokon
Az utasítások betartása. A medencekészletet összeszerelését minden alkalommal az utasítások szerint végezze.
Az utasítások elvesztése esetén, kérjük, vegye fel a kapcsolatot a Bestway vállalattal, vagy keresse meg a következő weboldalon: www.bestwaycorp.com
FIGYELEM: A termék nem kereskedelmi célú felhasználásra készült.
Alaposan olvassa el, és tegye félre az útmutatót, hogy a jövőben bármikor belenézhessen.
ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.


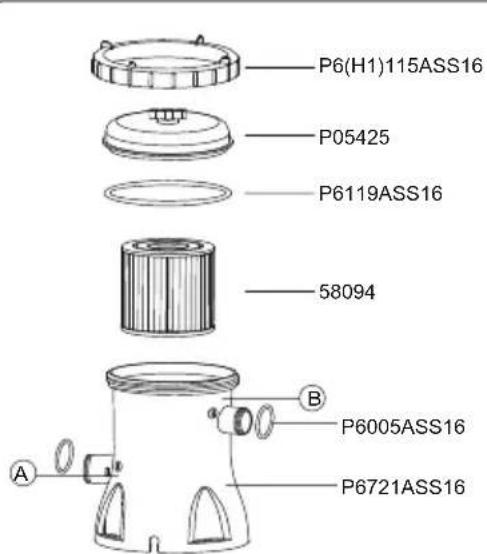

P6(H1)115ASS16 P05425 P6119ASS16 58094 A B P6005ASS16 P6721ASS16| A | B | C | D | |
| P05425 | 1 | 1 | 1 | 1 |
| P6(H1)115ASS16 | 1 | 1 | 1 | 1 |
| P6119ASS16 | 1 | 1 | 1 | 1 |
| 58094 | 1 | 1 | 1 | 1 |
| P6721ASS16 | 1 | 1 | 1 | 1 |
| P6022ASS16 | 0 | 2 | 0 | 2 |
| P6019ASS16 | 2 | 0 | 2 | 0 |
| P6124ASS16 | 4 | 4 | 2 | 2 |
| P6005ASS16 | 2 | 2 | 2 | 2 |
| P61322ASS16 | 1 | 1 | 0 | 0 |
| P61318ASS16 | 1 | 1 | 0 | 0 |


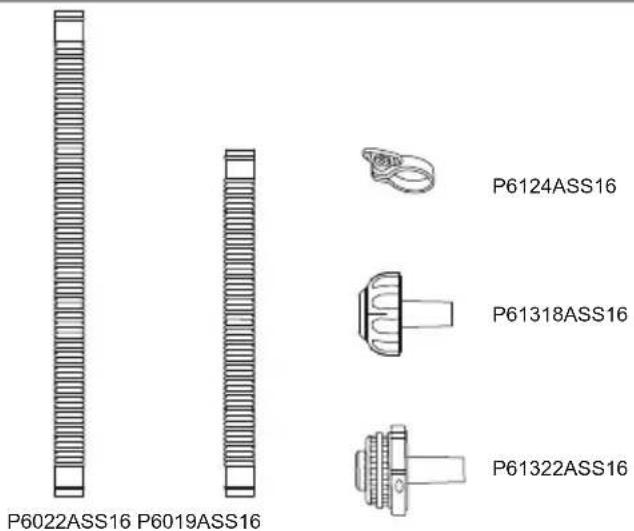

P6022ASS16 P6019ASS16 P6124ASS16 P61318ASS16 P61322ASS16


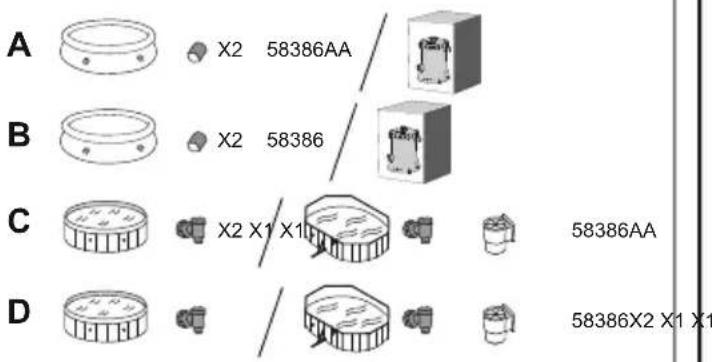

A X2 58386AA B X2 58386 C X2 X1 X1 58386AA D 58386X2 X1 X1


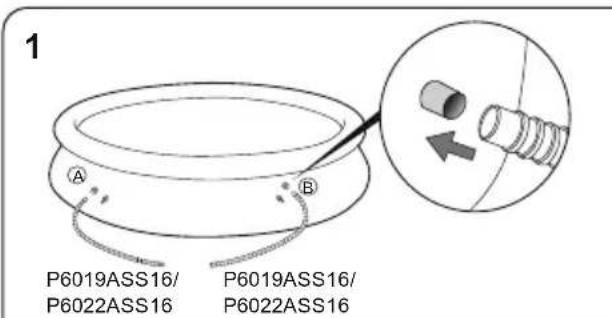

1 P6019ASS16/ P6022ASS16 P6019ASS16/ P6022ASS16
Az EN60335-2-41 TEST szabvány előírása szerint a szűrőkosaras szivattyút függőlegesen kell rögzíteni a talajon vagy fából és betonból előzetesen készített állványon. Az állványon két 9 mm átmérőjű lukat kell fúmi egymástól 166 mm távolságra. Állítsa a szűrőszivattyút az állványra, és a csavarokkal és anyákkal rögzítse őket egymáshoz. Az állványnak legalább 18 kg súlyúnak kell lennie, hogy a szivattyú fel ne boruljon.


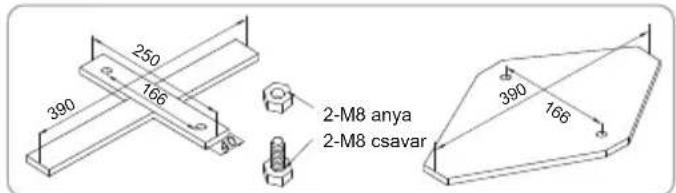

2-M8 anya 2-M8 csavar 390 166 250 390 166MEGJEGYZÉS: Fontos ellenőrizni, hogy a hidraulikus csatlakozók nincsenek-e eltömödve.
HASZNÁLAT
1) Nyissa ki/csavarozza ki a szürőszivattyú tetején található levegőkifúvó-szelepet – levegő fog távozni, a szürőszivattyú vízzel való töltődése közben levegő fog távozni a szelepen keresztül.
2) Ha a levegőkifúvó-szivattyún keresztül víz távozik, forgassa zárt helyzetbe, és törölje le az esetlegesen kifolyt vizet.
3) A szüröszivattyú elindításához dugja be a csatlakozót egy maradékáram-működtetésű megszakítóba (RCD).
FONTOS: NE JÁRASSA SZÁRAZON A SZÚRŐSZIVATTYÚT – A szűrőszivattyú bekapcsolása előtt feltétlenül győződjön meg róla, hogy a medence befolyó és kifolyó szelepeit a víz teljesen ellepi-e.
A SZIVATTYÚ KARBANTARTÁSA
INTÉS: MIELŐTT ELKEZDI A KARBANTARTÁST BIZONYOSODJON MEG, HOGY A SZŰRŐKOSARAS SZIVATTYÚ KI VAN HÚZVA A KONNEKTORBÓL, ELLENKEZŐ ESETBEN SÚLYOS SÉRÜLÉS VAGY HALÁLESET KÖVETKEZHET BE.
1) Válassza le a szűrőszivattyút.
2) A szárnyas anya órairányban történő forgatásával lazítsa meg a medence bemeneti és kimeneti szelepein található tömlőszorító bilincseket.
3) Távolítsa el a törmelékszűrőket a medence belsejéből.
4) Cserélje ki a medence bemeneti és kimeneti szelepében elhelyezett törmelékszűrőket a záródugókra.
5) A szürösapkatartó lecsavarásával távolítsa el a szürösapkát.

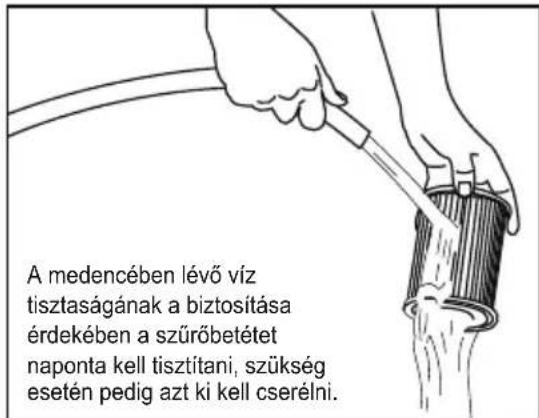

6) Kerti slaggal tisztítsa meg a szűrőkazettát. Ha a szűrőkazetta koszos vagy elszíneződött marad, azt egy újra le kell cserélni.
7) Helyezze be a megtisztított (vagy új) szűrőkazettát, és ellenőrizze, hogy az a szűrőszivattyú közepén helyezkedik-e el.
8) Ellenőrizze, hogy a szűrősapka tömítése a helyén van-e.
9) Tegye vissza a szürösapkát, majd csavarozza a helyére a szürösapkatartót.
10) Cserélje ki a medence bemeneti és kimeneti szelepében elhelyezett záródugókat a törmelékszürőkre. Húzza meg a tömlőszorító bilincseket. A szivattyúba most már vizet lehet engedni.
11) A rendszer használatra való előkészítéséhez kövesse a SZIVATTYÚ TELEPÍTÉSI ÚTMUTATÓBAN foglaltakat.
FONTOS: Egészségügyi okokból azt javasoljuk, hogy kéthetente cserélje le a szűrőkazettát egy újra. Naponta öblítse át a szűrőt.
SZIVATTYÚ TÁROLÁSA
1) Válassza le a szűrőszivattyút.
2) A víz szűrőszivattyúba való áramlásának megakadályozása és a szűrőkazetta eltávolítása érdekében a korábban említettek szerint kövesse az útmutatásokat.
3) Selejtezze le a szürökazettát.
4) Válassza le az összes tömlöt.
5) Alaposan szárítsa meg az összes tartozékot.
6) Tárolja a szűrőszivattyút száraz, fedett gyermekektől távol eső helyen. Tárolási hőmérséklet: 4 – 40°C(39,2 – 104 F)
A SZIVATTYÚ GARANCIÁJA
A szivattyú garanciájára vonatkozó információkat illetően látogassa meg weboldalunkat: www.bestwaycorp.com
A SZIVATTYÚ ÁRTALMATLANÍTÁSA
A kiselejtezett elektromos termékek nem képezhetik a háztartási hulladék részét. Éljen az újrahasznosítás lehetőségével, ha elérhetőek a megfelelő létesítmények. Az újrahasznosításra vonatkozó tanácsok tekintetében tájékozódjon az önkormányzatnál vagy a forgalmazónál.
