Fast Set 57486 - Föld feletti medence BESTWAY - Ingyenes használati útmutató

Márka	Bestway
Modell	Fast Set 57486
Terméktípus	Szétszerelhető föld feletti medence
Méretek	366 cm átmérőjű, 84 cm magas (becsült) kerek medence
Súly	Körülbelül 25 kg (becsült)
Medence anyaga	PVC és poliészter
Szűrőrendszer	Szűrőpatronos szivattyú
Tápellátás	220-240 V ~ 50 Hz, 30 mA-es érintésvédelmi kapcsolóval védett
Szivattyú teljesítménye	Nem meghatározott (becsült 200-400 W)
Maximális áramlási sebesség	Körülbelül 1 500 L/h (becsült)
Medence űrtartalma	Körülbelül 7 500 L (becsült)
Fő funkciók	Víztisztítás, keringetés, törmelék eltávolítása
Karbantartás és tisztítás	A szűrőpatront naponta tisztítsa, 2 hetente cserélje
Biztonság	Ne használja a szivattyút fürdőzőkkel; a tápkábel nem cserélhető; 30 mA-es érintésvédelmi kapcsoló kötelező
Alkatrészek és javíthatóság	Szűrőpatron (ref. 58094), záródugók (ref. P05425, stb.)
Általános információk	Garancia a bestwaycorp.com oldalon; hulladékkezelés a helyi előírások szerint
Tárolási hőmérséklet	4-40 °C
Rendeltetésszerű használat	Háztartási használatra, nem kereskedelmi

Gyakran ismételt kérdések - Fast Set 57486 BESTWAY

Mik a Fast Set 57486 medence méretei?

A pontos méretek nem szerepelnek az útmutatóban, de ez egy körülbelül 366 cm átmérőjű és 84 cm magas (becsült, a sorozatra jellemző) kerek modell.

Hogyan kell telepíteni a szűrőszivattyút?

Helyezze a szivattyút stabil, vízszintes felületre, a medencétől legalább 2 m távolságra. Szükség esetén rögzítse M8 csavarokkal. Csatlakoztassa a bemeneti és kimeneti csöveket, nyissa ki a légtelenítő szelepet, majd csatlakoztassa a szivattyút egy 30 mA-es érintésvédelmi kapcsolóval védett áramkörhöz.

Használhatom a szivattyút, amíg emberek fürdenek?

Nem, szigorúan tilos a szivattyút használni, ha emberek tartózkodnak a medencében az áramütés veszélye miatt.

Hogyan kell tisztítani a szűrőpatront?

Húzza ki a szivattyút, vegye le a szűrő sapkáját, vegye ki a patront, és öblítse le tömlővel. Ha nagyon piszkos vagy elszíneződött, cserélje ki újra. Helyezze vissza és ellenőrizze a tömítést.

Milyen gyakran kell cserélni a szűrőpatront?

Ajánlott a patront 15 naponta cserélni higiéniai okokból.

Mit tegyek áramkimaradás vagy vihar esetén?

Húzza ki a szivattyút, és csak akkor használja újra, ha ellenőrizte, hogy minden száraz, és az érintésvédelmi kapcsoló megfelelően működik.

Használhatok hosszabbítókábelt?

Nem, hosszabbító használata tilos. A csatlakozóaljzatnak a medencétől legalább 3,50 m távolságra kell lennie, és könnyen hozzáférhetőnek kell lennie.

Hogyan kell tárolni a szivattyút télen?

Húzza ki a szivattyút, ürítse ki a vizet, tisztítsa meg és szárítsa meg az összes alkatrészt, majd tárolja száraz, fagymentes helyen, 4-40 °C között.

Hol találok alkatrészeket?

Az alkatrészek (patronok, dugók, tömítések) elérhetők a bestwaycorp.com weboldalon vagy a forgalmazónál. Gyakori referenciák: patron 58094, dugók P05425, stb.

Elérhető az útmutató franciául?

Igen, az útmutató francia nyelven elérhető PDF formátumban a notice-facile.com oldalon vagy a bestwaycorp.com/support oldalon.

HASZNÁLATI ÚTMUTATÓ Fast Set 57486 BESTWAY

Látogassa meg a Bestway

YouTube-csatornáját

YouTube

NEM JAVASOLJUK A TERMÉK VISSZATÉRÍTÉSÉT AZ ÜZLETBEN KÉRDÉSEK? PROBLÉMÁK? HIÁNYZÓ ALKATRÉSZEK? GYIK, kézilkönyvek, videók vagy cserealkatrészek ügyében látogassa meg a bestwaycorp.com/support.oldalt

FIGYELMEZTETÉS

FONTOS BIZTONSÁGI UTASÍTÁSOK

OLVASSA EL ÉS KÖVESSE AZ ÖSSZES UTASÍTÁST

FIGYELMEZTETÉS - ÁRAMÜTÉS VESZÉLYE - A szivattyút

szigetelőtranszformátorról vagy maradékáram-működtetésű megszakítóval (RCD) rendelkező hálózati áramellátásról kell működtetni, a névleges üzemi maradékáram pedig nem haladhatja meg a 30 mA-t.

A szívattyú csatlakozóját legalább 3,50m-re kell elhelyezni a medencétől.

A készüléket földelt áramforrásra kell csatlakoztatni.

Hosszabbítókábelek ném használhatók.

FIGYELMEZTETÉS - ÁRAMÜTÉS VESZÉLY - A szivattyú nem használható, ha a medencében emberek tartózkodnak.

NE ÁSSA EL A VEZETÉKET. Helyezze úgy a vezetéket, hogy a fűnyíró gép, bokorvágó és más felszerelések által okozott sérülésveszély csökkenjen.

FIGYELMEZTETÉS - A tápkábel nem cserélhető ki. Ha a kábel megsérül, a készüléket ki kell dobni.

INTÉS - Ez a szivattyú kizárólag tárolható medencékhez használható. Ne használja véglegesen felszerelt medencékhez. Egy tárolható medence felépítése lehetővé teszi ennek szétszedését majd ismételt összeszerelését eredeti állapotába. Egy véglegesen felszerelt medence a földbe vagy a talajra van felállítva, a szabadban vagy egy épületben, és nem szedhető szét.

FONTÓS - A szivattyú használata nem megfelelő áramellátással veszélyes és a szivattyú végleges károsodását okozza.

ÁRAMÚTÉS VÉSZÉLYE - Amikor árammal dolgozik, kapcsolja ki az áramellátást a megszakítótól, és zárja le a megszakító ajtaját. Ellenkező esetben megnövekszik az áramütés, sérülés és halálos balesetek veszélye.

NE TÁVOLÍTSA EL A FÖLDELÉSI VILLÁT ÉS ÑE MÓDOSÍTSA SEMMIKÉPP A DUGASZT. NE HASZNÁLJON ADAPTER DUGASZOKAT. Bármilyen kérdéssel a dugasz földelésére vonatkozóan, forduljon egy villamossági szakemberhez.

Bánjon óvatosan a szivattyúval. Ne húzza vagy emelje fel a szivattyút a tápkábeltől fogva. Soha ne húzza ki a dugaszt a konnektorból a kábeltől fogva. Óvja a kábelt a súrlódástól, Éles tárgyak, olaj, mozgó részek és kö nem szabad a szivattyút érjék.

FIGYELMEZTETÉS - Ez a készülék 8 éves kortól használható, illetve a fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással nem rendelkező személyek a készüléket csak felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos ismeretek megszerzését és a járulékos veszélyek megértését követően használhatják. A gyermekek nem játszhatnak a készülékkel. A tisztítást és felhasználó által végzendő karbantartást gyermekek csak felügyelettel végezhetik. (EU-s piacra szánt termék esetén)

FIGYELMEZTETÉS - Ez a készülék nem használható fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással nem rendelkező személyek (és gyermekek) által, kivéve felügyelet mellett, vagy ha készülék biztonságos használatával kapcsolatosan útmutatást kaptak egy a biztonságukért felelős személytől. A gyerekeket felügyelni kell, hogy nehogy játsszanak a készülékkel. (EU-n kívüli piacra szánt termék esetén)

A tisztítást és felhasználói karbantartást csak 18 évet betöltött, az elektromos áramütés veszélyeivel tisztában lévő felnőttek végezhetik. Ha a készüléket előre láthatólag hosszabb ideig nem fogja használni (pl. télen), a medencekészletet szét kell szerelni, és beltérben kell tárolni.

VIGYÁZAT! A készülék használata, illetve (újra)összeszerelése előtt, kérfük, minden alkalommal olvassa el az útmutatót.

A készüléket legalább 2 m-re kell elhelyezni a medencétől. (Csak Franciaország). Az elektromos rendszereknek meg kell felelniük a huzalozásra vonatkozó országos követelményeknek. Ha kérdése van, forduljon egy képzett villanyszerelőhöz.

A termék telepítéséhez csak a gyártó által szállított vagy meghatározott anyagok használhatók.

Alapvető fontosságú, hogy meggyőződjön arról, hogy a szívókimenetek nincsenek akadályozva.

A szűrőrendszeren végzendő karbantartási műveletek idejére tanácsos leállítani a szűrést.

Rendszeresen ellenőrizze, hogy a szűrő nem tömődött-e el.

Javasolt hetente ellenőrizni, hogy nincs-e szükség tisztításra.

A medencevíz tisztaságának biztosításához minimum napi 8 órás szűrési üzemidő szükséges.

Létfontosságú, hogy a sérült alkatrészeket vagy alkatrészcsoportokat a lehető leghamarabb kicserélje. Csak a termék forgalmazásáért felelős személy által jóváhagyott részegységeket használjon.

Minden szüröt és szűrőanyagot rendszeresen ellenőrizni kell, hogy nem gyült-e benne össze a jó szűrési teljesítményt megakadályozó üledék. Az esetlegesen már használt szűrőközeg ártalmatlanításának szintén meg kell felelnie a vonatkozó jogszabályoknak.

Amennyiben a szivattyúval, illetve bármely keringtetésért felelős eszközzel

kapcsolatban kétsége merülne fel, forduljon képesített telepítőhöz, illetve a gyártóhoz/importőrhöz/forgalmazóhoz.

A vízkeringtetési rendszernek meg kell felelnie az uniós és a nemzeti, illetve helyi jogszabályoknak – különösen az elektromosság vonatkozásában.

A szelephelyzet, szivattyúméret, rácsméret módosítása hatással lehet az áramlásra, ezáltal a szívási sebesség megnőhet.

Vegye figyelembe az útmutatóban foglalt összes biztonsági előírást és javaslatot.

MEGJEGYZÉS:

Használat előtt ellenőrizze a felszerelést. Bármilyen sérült vagy hiányzó alkatrész esetén értesítse a Bestway társaság ügyfélszolgálati részlegét az alábbi címek egyikén.

Bizonyosodjon meg, hogy az alkatrészek az Ön által rendelt modell részei.

MEGJEGYZÉS:

Helyezze a szivattyút szolid alapra vagy egy egyenes lemezre. Úgy helyezze el a medencét és a szivattyút, hogy megfelelő legyen a szellőzése, vízelvezetése, és a hozzáférhetősége tisztításkor. Ne helyezze a szivattyút olyan helyre ahol víz gyűlhet össze, vagy ahol járkálás van a medence körül.

Fontos a dugasz hozzáférhetősége a medence felszerelése után.

MEGJEGYZÉS:

Az időjárás befolyásolhatja a szivattyú működését és élettartamát. A hideg, a meleg valamint a napsütés felesleges elhasználódást és kopást okoznak. Amikor lehetősége van rá, óvja a szivattyút ezektől a körülményektől.

Karbantartás vagy javítás előtt fontos kicserélni a szitákat a gyár által szolgáltatott kék dugaszokkal a kimeneti és bemeneti portokon.

MEGJÉGYZÉS:

Ne tegyen vegyszereket a szűrőkosaras szivattyúba.

Ne dugja be és ne húzza ki a készülék dugalját nedves kézzel.

Mindig válassza le a készüléket az áramellátásról:

• Esős időben
  • Tisztítás vagy más karbantartás esetén
  • Hagyja felügyelet nélkül szünnapokon
  Az utasítások betartása. A medencekészletet összeszerelését minden alkalommal az utasítások szerint végezze.

Az utasítások elvesztése esetén, kérjük, vegye fel a kapcsolatot a Bestway vállalattal, vagy keresse meg a következő weboldalon: www.bestwaycorp.com

FIGYELEM: A termék nem kereskedelmi célú felhasználásra készült.

Alaposan olvassa el, és tegye félre az útmutatót, hogy a jövőben bármikor belenézhessen.

ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

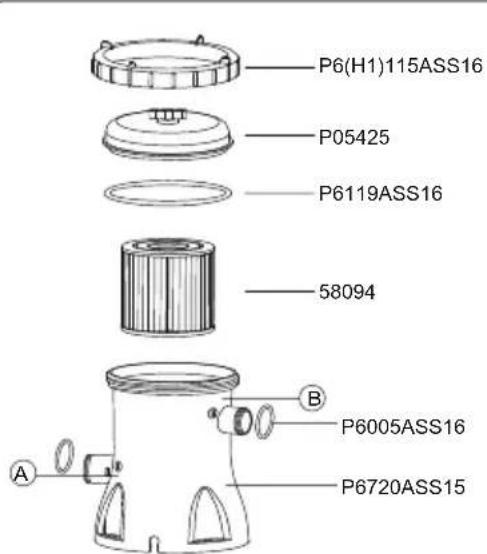

P6(H1)115ASS16 P05425 P6119ASS16 58094 A B P6005ASS16 P6720ASS15

	A	B	C	D
P05425	1	1	1	1
P6(H1)115ASS16	1	1	1	1
P6119ASS16	1	1	1	1
58094	1	1	1	1
P6720ASS15	1	1	1	1
P6022ASS16	0	2	0	2
P6019ASS16	2	0	2	0
P6124ASS16	4	4	2	2
P6005ASS16	2	2	2	2
P61322ASS16	1	1	0	0
P61318ASS16	1	1	0	0

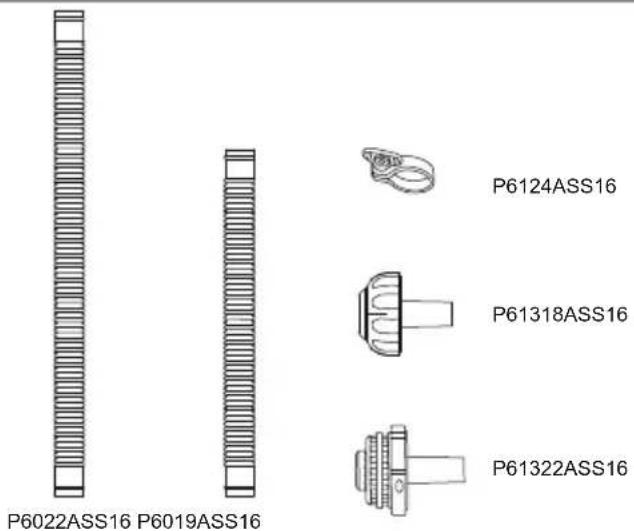

P6022ASS16 P6019ASS16 P6124ASS16 P61318ASS16 P61322ASS16

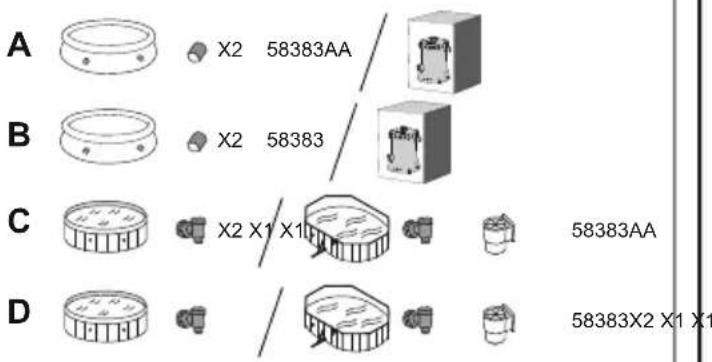

A X2 58383AA B X2 58383 C X2 X1 X1 58383AA D 58383X2 X1 X1

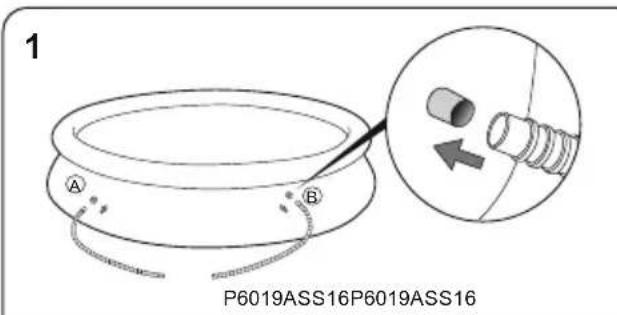

1 A B P6019ASS16P6019ASS16

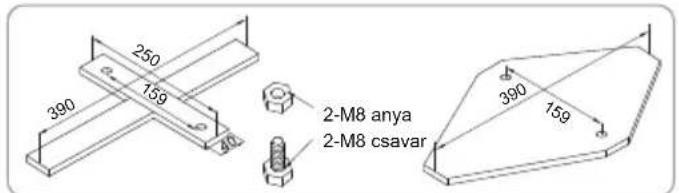

Az EN60335-2-41 TEST szabvány előírása szerint a szűrőkosaras szivattyút függőlegesen kell rögzíteni a talajon vagy fából és betonból előzetesen készített állványon. Az állványon két 9 mm átmérőjű lukat kell fúrni egymástól 159 mm távolságra. Állítsa a szűrőszivattyút az állványra, és a csavarokkal és anyákkal rögzítse őket egymáshoz. Az állványnak legalább 18 kg súlyúnak kell lennie, hogy a szivattyú fel ne boruljon.

2-M8 anya 2-M8 csavar 390 159 250 390 159

MEGJEGYZÉS: Fontos ellenőrizni, hogy a hidraulikus csatlakozók nincsenek-e eltömödve.

HASZNÁLAT

1) Nyissa ki/csavarozza ki a szürőszivattyú tetején található levegőkifúvó-szelepet – levegő fog távozni, a szürőszivattyú vízzel való töltődése közben levegő fog távozni a szelepen keresztül.
2) Ha a levegőkifúvó-szivattyún keresztül víz távozik, forgassa zárt helyzetbe, és törölje le az esetlegesen kifolyt vizet.
3) A szüröszivattyú elindításához dugja be a csatlakozót egy maradékáram-működtetésű megszakítóba (RCD).

FONTOS: NE JÁRASSA SZÁRAZON A SZÚRŐSZIVATTYÚT – A szűrőszivattyú bekapcsolása előtt feltétlenül győződjön meg róla, hogy a medence befolyó és kifolyó szelepeit a víz teljesen ellepi-e.

A SZIVATTYÚ KARBANTARTÁSA

INTÉS: MIELŐTT ELKEZDI A KARBANTARTÁST BIZONYOSODJON MEG, HOGY A SZÚRŐKOSARAS SZIVATTYÚ KI VAN HÚZVA A KONNEKTORBÓL, ELLENKEZŐ ESETBEN SÚLYOS SÉRÜLÉS VAGY HALÁLESET KÖVETKEZHET BE.

1) Válassza le a szűrőszivattyút.
2) A szárnyas anya órairányban történő forgatásával lazítsa meg a medence bemeneti és kimeneti szelepein található tömlőszorító bilincseket.
3) Távolítsa el a törmelékszűrőket a medence belsejéből.
4) Cserélje ki a medence bemeneti és kimeneti szelepében elhelyezett törmelékszűrőket a záródugókra.
5) A szürösapkatartó lecsavarásával távolítsa el a szürösapkát.
6) Kerti slaggal tisztítsa meg a szűrőkazettát. Ha a szűrőkazetta koszos vagy elszíneződött marad, azt egy újra le kell cserélni.
7) Helyezze be a megtisztított (vagy új) szűrőkazettát, és ellenőrizze, hogy az a szűrőszivattyú közepén helyezkedik-e el.
8) Ellenőrizze, hogy a szűrősapka tömítése a helyén van-e.
9) Tegye vissza a szürösapkát, majd csavarozza a helyére a szürösapkatartót.
10) Cserélje ki a medence bemeneti és kimeneti szelepében elhelyezett záródugókat a törmelékszürőkre. Húzza meg a tömlőszorító bilincseket. A szivattyúba most már vizet lehet engedni.
11) A rendszer használatra való előkészítéséhez kövesse a SZIVATTYÚ TELEPÍTÉSI ÚTMUTATÓBAN foglaltakat.

FONTOS: Egészségügyi okokból azt javasoljuk, hogy kéthetente cserélje le a szűrőkazettát egy újra. Naponta öblítse át a szűrőt.

SZIVATTYÚ TÁROLÁSA

1) Válassza le a szűrőszivattyút.
2) A víz szűrőszivattyúba való áramlásának megakadályozása és a szűrőkazetta eltávolítása érdekében a korábban említettek szerint kövesse az útmutatásokat.
3) Selejtezze le a szürökazettát.
4) Válassza le az összes tömlöt.
5) Alaposan szárítsa meg az összes tartozékot.
6) Tárolja a szűrőszivattyút száraz, fedett gyermekektől távol eső helyen. Tárolási hőmérséklet: 4 – 40°C(39,2 – 104 F)

A SZIVATTYÚ GARANCIÁJA

A szivattyú garanciájára vonatkozó információkat illetően látogassa meg weboldalunkat: www.bestwaycorp.com

A SZIVATTYÚ ÁRTALMATLANÍTÁSA

A kiselejtezett elektromos termékek nem képezhetik a háztartási hulladék részét. Éljen az újrahasznosítás lehetőségével, ha elérhetőek a megfelelő létesítmények. Az újrahasznosításra vonatkozó tanácsok tekintetében tájékozódjon az önkormányzatnál vagy a forgalmazónál.

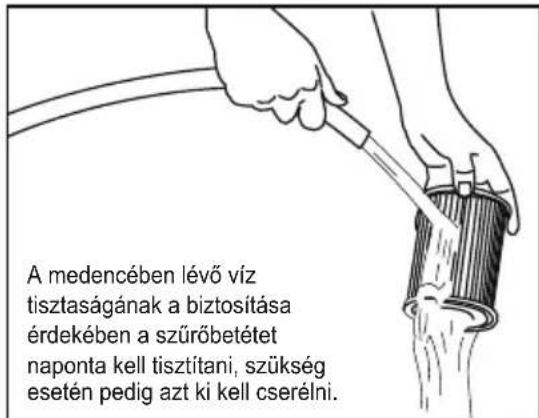

A medencében lévő víz tisztaságának a biztosítása érdekében a szűrőbetétet naponta kell tisztítani, szükség esetén pedig azt ki kell cserélni.
