HASZNÁLATI ÚTMUTATÓ RB34C705DWW SAMSUNG

Szervizelési útmutató felhasználók számára

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.com weblapot.
2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le.

- A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

1. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján látható névvel.

- A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a fiókokra és a zsanérokra korlátozódik.

MEGJEGYZÉS

Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett.

⚠️ VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.
• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.
• A javítási munkálatok során viseljen védőkesztyűt.

Magyar

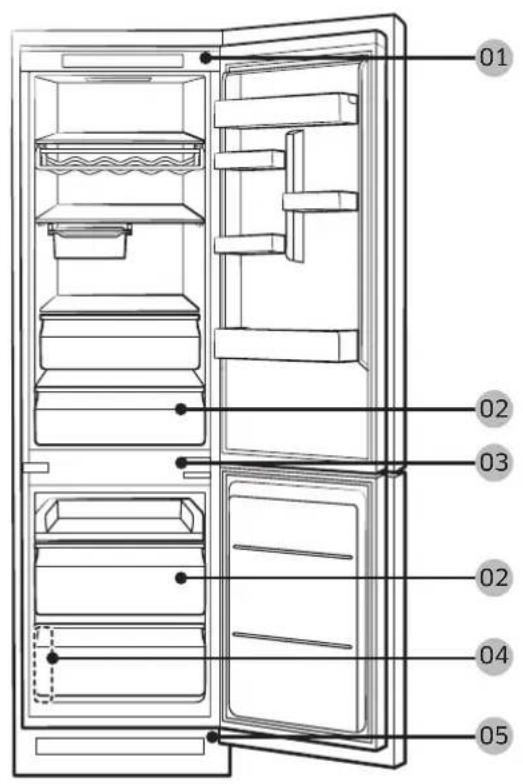

A hütőszekrény kinézete és kínált alkatrészeinek köre a modelltöl és az országtól függően eltérő lehet.

01 Felső zsanér 02 Fiók
03 Középső zsanér 04 Vonalkódos címke
05 Alsó zsanér

Magyar

Tömítéscsere

VIGYÁZAT!

Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből.

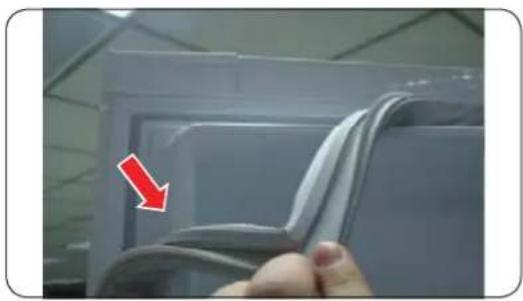

A tömítés eltávolítása

Nyissa ki az ajtót, és vegye le a tömítést az ajtóról.

A tömítés felszerelése

Rögzítse az új tömítést a hűtő ajtajára.

Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között.

Magyar

Fiókcsere

VIGYÁZAT!

A fiók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe.

A fiók eltávolítása

Emelje meg finoman a fiók elejét, majd csúsztassa ki a fiókot.

A fiókok visszaszerelése

A fiókok visszaszerelését az eltávolításuk lépéseit fordított sorrendben végrehajtva végezze el.

Zsanércsere

A zsanérok lecseréléséhez először le kell szerelnie az ajtókat.

VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.
• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.
• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.
• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.
• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.
• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.
• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.

FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.
• Az ajtók felcserélése előtt húzza ki a tápkábelt.

Magyar

Szükséges szerszámok (nem tartozék)

Csillagcsavarhúzó Lapos csavarhúzó 12 mm-es dugókulcs

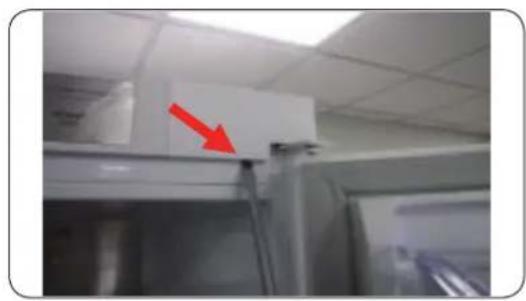

1. Távolítsa el a burkolatot a FELSŐ zsanérról.

1. Távolítsa el a hűtőszekrény felső ajtajának felső zsanérjából a 2 csavart.
2. Távolítsa el a zsanért.

VIGYÁZAT!

Nyomatékosan javasoljuk, kérjen meg valakit, hogy a zsanér eltávolítása közben tartsa meg az ajtót.

1. Távolítsa el a tartósín burkolatát.

VIGYÁZAT!

Ügyeljen, nehogy megkarcolódjon a hűtőszekrény.

Magyar

1. Az öt csavar kihajtása és eltávolítása után szerelje le a KÖZÉPSŐ ZSANÉRT (1).

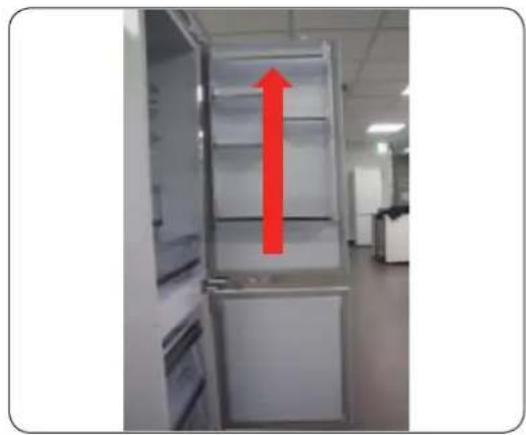

2. Óvatosan emelve távolítsa el az ajtót (2).

VIGYÁZAT!

Ügyeljen, nehogy megkarcolódjon a hütőszekrény.

1. Lazítsa meg és távolítsa el a csavarhúzóval a felső, a középső és az alsó zsanért a hűtőszekrény vagy a fagyasztó ajtajáról a nyíllal jelzett irányban.

2. A felső, a középső és/vagy az alsó zsanér átcserélését követően az összeszerelést a szétszereléshez képest fordított sorrendjében végezze el.

⚠ VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.
• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket.
