Termék típusa	Vezeték nélküli fúró-csavarozó
Márka	Graphite
Modell	58G020
Akkumulátor rendszer	Graphite Energy+
Akkumulátor feszültsége	22 V DC
Kompatibilis akkumulátorok	58G001, 58G004
Kompatibilis töltő	58G002 (230 V AC, 50 Hz)
58G001 akkumulátor töltési ideje	1 ó
58G004 akkumulátor töltési ideje	2 ó
Maximális töltőáram	2300 mA
Töltési hőmérséklet tartomány	4 °C és 40 °C között
Tokmány típusa	Önzáró tokmány
Fúrási kapacitás (acél)	10 mm
Fúrási kapacitás (fa)	25 mm
Változtatható sebesség	Igen, elektronikus ravaszkapcsolóval
Sebességfokozatok száma	2 mechanikus sebességfokozat
Maximális nyomaték	30 Nm
Súly (akkumulátorral)	1,5 kg
Töltő védelmi osztálya	II
Nedvesség elleni védelem	Töltő csak száraz helyiségekben használható
Karbantartás és tisztítás	Tisztítás előtt húzza ki a töltőt; ne használjon gyúlékony anyagokat
Javíthatóság	Javítások kizárólag a gyártó vagy hivatalos szerviz által
Ártalmatlanítás	Ne dobja a háztartási hulladékba; hasznosítsa újra gyűjtőponton

Gyakran ismételt kérdések - 58G020 Graphite

Milyen töltőt használjak a Graphite 58G020 fúróhoz?

Kizárólag a Graphite 58G002 töltőt használja az Energy+ rendszerből. Kompatibilis az 58G001 és 58G004 akkumulátorokkal.

Hogyan töltsem fel a fúró akkumulátorát?

Helyezze az akkumulátort a 230 V-os aljzathoz csatlakoztatott 58G002 töltőre. A töltési idő 1 óra az 58G001 és 2 óra az 58G004 akkumulátor esetében. Tartsa be a 4 °C és 40 °C közötti környezeti hőmérsékletet.

Használhatok más Graphite akkumulátorokat?

Csak az Energy+ rendszer 58G001 és 58G004 akkumulátorai kompatibilisek az 58G020 fúróval és az 58G002 töltővel.

Mit tegyek, ha a töltő megsérül?

Ne próbálja meg saját maga megjavítani a töltőt. Bízza hivatalos szervizre vagy lépjen kapcsolatba a gyártóval. A sérült töltő használata áramütés vagy tűz kockázatával jár.

Hol tölthetem le az 58G020 fúró használati útmutatóját?

Az útmutató ingyenesen elérhető PDF formátumban a notice-facile.com weboldalon. E-mailben is kérhet fordítást.

Használhatják a fúrót gyerekek?

Nem, ez a készülék nem csökkent fizikai, érzékszervi vagy szellemi képességű személyek (beleértve a gyerekeket) általi használatra készült felügyelet nélkül. Ügyeljen arra, hogy gyerekek ne játsszanak a készülékkel.

Hogyan tisztítsam a töltőt?

Tisztítás előtt mindig húzza ki a töltőt. Használjon száraz ruhát. Ne tegye ki víznek vagy nedvességnek.

Használhatom a töltőt gyúlékony felületen?

Nem, soha ne helyezze a töltőt papírra, szövetre vagy gyúlékony anyagok közelébe. A töltés során keletkező hő tüzet okozhat.

Hogyan ártalmatlanítsam a fúrót vagy annak akkumulátorait élettartamuk végén?

Ne dobja az elektromos készülékeket a háztartási hulladékba. Helyezze el egy szelektív gyűjtőpontban újrahasznosítás céljából. Lépjen kapcsolatba a helyi önkormányzattal vagy a viszonteladóval.

Mekkora a fúró akkumulátorának feszültsége?

Az akkumulátor 22 V DC feszültséget ad. A töltő 22 V DC töltőfeszültséget biztosít, maximális áramerőssége 2300 mA.

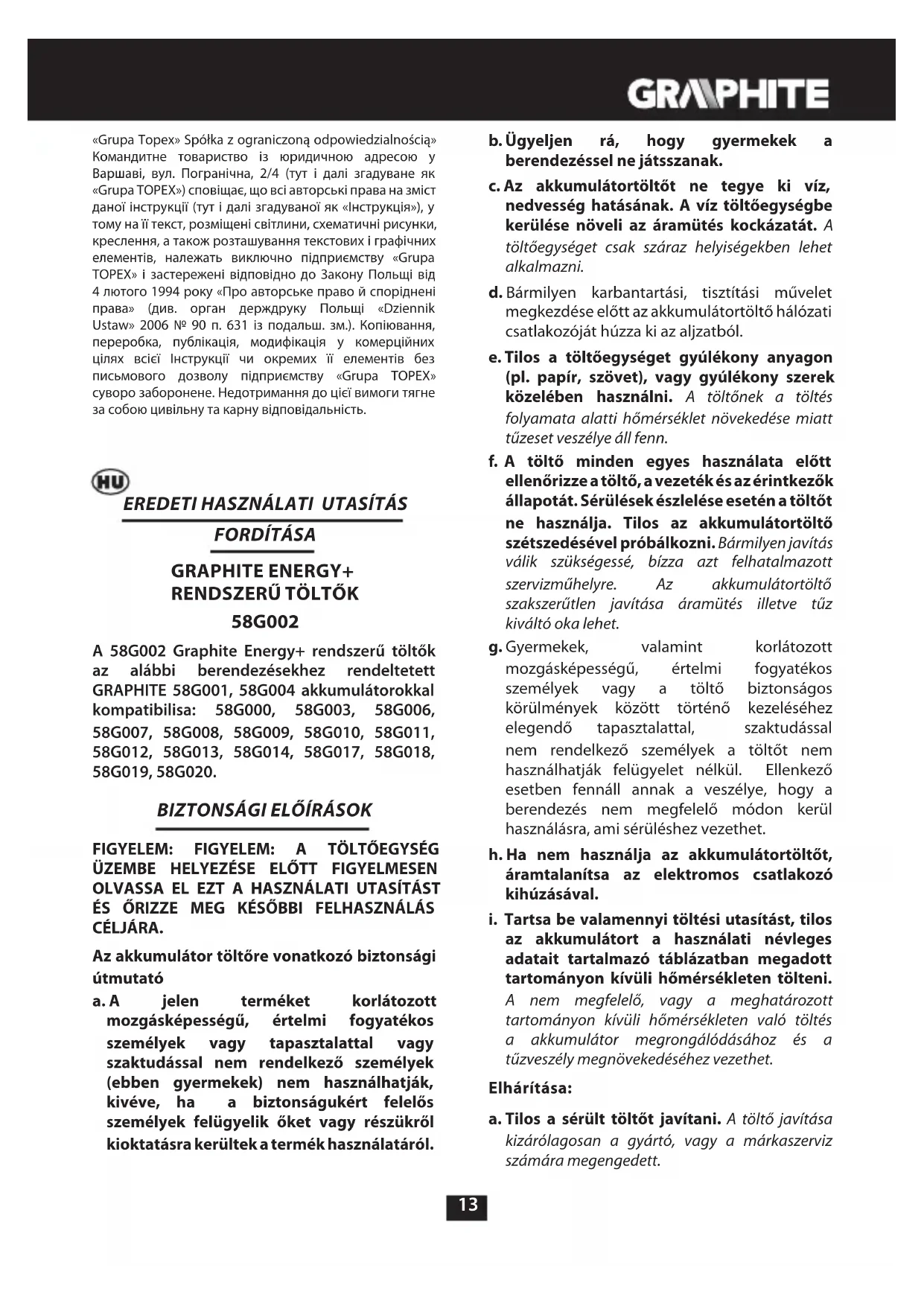

HASZNÁLATI ÚTMUTATÓ 58G020 Graphite

Az akkumulátor töltőre vonatkozó biztonsági útmutató

a. A jelen terméket korlátozott mozgásképességű, értelmi fogyatékos személyek vagy tapasztalattal vagy szaktudással nem rendelkező személyek (ebben gyermekek) nem használhatják, kivéve, ha a biztonságukért felelős személyek felügyelik őket vagy részükről kioktatásra kerültek a termék használatáról.

b. Ügyeljen rá, hogy gyermekek a berendezéssel ne játsszanak.

c. Az akkumulátortöltöt ne tegye ki víz, nedvesség hatásának. A víz töltőegységbe kerülése növeli az áramütés kockázatát. A töltőegységet csak száraz helyiségekben lehet alkalmazni.

d. Bármilyen karbantartási, tisztítási művelet megkezdése előtt az akkumulátortöltő hálózati csatlakozóját húzza ki az aljzatból.

e. Tilos a töltőegységet gyúlékony anyagon (pl. papír, szövet), vagy gyúlékony szerek közelében használni. A töltőnek a töltés folyamata alatti hőmérséklet növekedése miatt túzeset veszélye áll fenn.

f. A töltő minden egyes használata előtt ellenőrizze a töltő, a vezeték és az érintkezők állapotát. Sérülések észlelése esetén a töltöt ne használja. Tilos az akkumulátortöltő szétszedésével próbálkozni. Bármilyen javítás válik szükségessé, bizza azt felhatalmazott szervizmühelyre. Az akkumulátortöltő szakszerűtlen javítása áramütés illetve tűz kiváltó oka lehet.

g. Gyermekek, valamint korlátozott mozgásképességű, értelmi fogyatékos személyek vagy a töltő biztonságos körülmények között történő kezeléséhez elegendő tapasztalattal, szaktudással nem rendelkező személyek a töltőt nem használhatják felügyelet nélkül. Ellenkező esetben fennáll annak a veszélye, hogy a berendezés nem megfelelő módon kerül használásra, ami sérüléshez vezethet.

h. Ha nem használja az akkumulátortöltöt, áramtalanítsa az elektromos csatlakozó kihúzásával.

i. Tartsa be valamennyi töltési utasítást, tilos az akkumulátort a használati névleges adatait tartalmazó táblázatban megadott tartományon kívüli hőmérsékleten tölteni. A nem megfelelő, vagy a meghatározott tartományon kívüli hőmérsékleten való töltés a akkumulátor megrongálódásához és a túzveszély megnövekedéséhez vezethet.

Elhárítása:

a. Tilos a sérült töltőt javítani. A töltő javítása kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.

b. Az elhasználódott töltőt adja le az ilyen típusú hulladékok megsemmisítésével foglalkozó cégnél.

AZ ALKALMAZOTT JELZÉSEK MAGYARÁZATA.

123

456

1. Olvassa el a használati utasítást, tartsa be a benne található figyelmeztetéseket és biztonsági szabályokat!
2. Óvja a töltöt a nedvességtöl és az esötöl.
3. Kettes érintésvédelmi osztály.
4. A berendezés száraz helyiségekben való alkalmazásra szolgál.
5. Újrahasznosítás.
6. Szelektíven gyűjthető.

Az akkumulátor töltési folyamata a berendezés Használati Utasításában került leírásra.

MÜSZAKI JELLEMZÖK

NÉVLEGES ADATOK

Graphite Energy+ rendszerű töltők
Paraméter Érték
Töltő típus 58G002
Tápfeszültség 230 V AC
Hálózati frekvencia 50 Hz
Töltőfeszültség 22 V DC
Max. töltőáram 2300 mA
Környezeti hőmérséklet tartomány	4°C – 40°C
Akkumulátor töltési idő 58G001 1	h
Akkumulátor töltési idő 58G004 2	h
Érintésvédelmi osztály II
Tömege 0,300 kg
Gyártás éve 2018

KÖRNYEZETVÉDELEM:

Az elektromos meghajtású termékeket tilos a háztartásban felgyülemlő egyéb hulladékkal együtt kidobni, hanem a hulladék megsemmisítését végző megfelelő üzemben kell leadni. A megsemmisítéssel kapcsolatos részletes információkért forduljon a kiskereskedelmi értékesítési ponthoz, vagy a helyi közigazgatási szervekhez. Az elhasználódott elektromos és elektronikus berendezések a környezet számára nem közömbös anyagokat tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszélyforrást jelentenek a környezet és az emberi egészség számára.

* A változtatás joga fenntartva.

A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” betéti társaság, székhelye Varsó, ul. Pograniczna 2/4 (a továbbiakban: „Topex Csoport”) tájékoztatja, hogy az alábbi útmutató (a továbbiakban: „Útmutató”), tartalmával, többek között szövegekkel, fényképekkel, vázlatokkal, ábrákkal, valamint kompozíciókkal kapcsolatos szerzői jogok a Topex Csoport kizárólagos tulajdonát képezik és az az 1994 február 4-i, a szerzői és kapcsolódó jogokról szóló törvény (Lengyel Közlöny, 2006. 90.sz. 631.tétel. a későbbi változásokkal) szerint jogi védelmet élveznek. Az útmutató egészének, vagy annak részeinek üzleti célú másolása, feldolgozása, publikálása, módosítása a Topex Csoport írásos engedélye nélkül szigorúan tilos és polgári, valamint büntetőjogi felelősségre vonást von maga után.
