Márka	Dometic
Modell	Boracay FTC 301 TC
Kategória	Sátor
Sátor típusa	Felfújható légcsöves
Rendeltetés	Enyhe és mérsékelt időjárás, kirándulások
Felállítási rendszer	A légcsövek felfújása elölről hátrafelé, rögzítés karókkal és ponyvakötelekkel
Mellékelt szivattyú	Kézi szivattyú nyomásmérővel (10 psi / 0,69 bar)
Fő anyag	UV-álló kezelésű szövet (nem meghatározott)
A csomag tartalma	Külső sátor, belső sátor, napernyő csövek, oszlopok, viharhevederek, szivattyú, karózsák, szállítóhuzat
Biztonság	Ne használjon éghető anyagú készülékeket, ne főzzön, tartsa nyitva a szellőzőnyílásokat, felügyelje a gyermekeket
Karbantartás	Tisztítás vízzel és puha kefével, vízlepergető és UV-védő kezelés minden utazás előtt
Tisztítás	Állítsa fel a sátrat, tisztítsa tiszta vízzel, teljesen szárítsa meg tárolás előtt
Légcsövek javítása	Javítószalag és oldat, merítse vízbe a szúrások helyének megtalálásához
Szövet javítása	Javítószalag szakadásokhoz, szükség esetén javíttassa szakemberrel
Tárolás	Száraz, jól szellőző hely, hajtogassa a hajtásvonalak mentén
Garancia	Törvényes garancia, nem fedezi az UV-károsodást, viharkárokat vagy kereskedelmi használatot

Gyakran ismételt kérdések - Boracay FTC 301 TC DOMETIC

Hogyan fújjam fel a Boracay FTC 301 TC sátrat?

Fújja fel a légcsöveket elölről hátrafelé a mellékelt kézi szivattyú segítségével. Ne lépje túl a 10 psi (0,69 bar) értéket (a nyomásmérő zöld zónája). Nyissa ki a szelepeket, fújja fel az egyes csöveket, majd zárja le a kupakokat.

Mekkora nyomás szükséges a légcsövekhez?

Az ajánlott nyomás 10 psi (0,69 bar). Használja a mellékelt szivattyú nyomásmérőjét, hogy ne lépje túl ezt az értéket.

Hogyan válasszam ki a sátor helyét?

Válasszon egy sík, széltől védett, árnyékos helyet az UV elkerülése érdekében. Kerülje a fákat. Távolítsa el a köveket és éles törmelékeket. Az ajtókat széllel szemben irányítsa.

Mi a teendő légszivárgás esetén?

Ellenőrizze, hogy a szelep jól van-e csavarva és a tömítés a helyén van-e. Húzza meg a kupakot. Keressen lyukakat a cső vízbe merítésével. Használjon javítószalagot és oldatot a lezáráshoz.

Hogyan tisztítsam a sátrat?

Állítsa fel teljesen a sátrat, tisztítsa tiszta vízzel és puha kefével. Teljesen szárítsa meg tárolás előtt. Minden utazás előtt alkalmazzon vízlepergető és UV-védő kezelést.

Hogyan javítsak ki egy szúrást a légcsőben?

Nyissa ki a hüvely cipzárját, vegye ki a csövet, engedje le, merítse vízbe a lyuk megtalálásához. Zárja le javítószalaggal és oldattal. Ezután helyezze vissza a csövet.

A sátor alkalmas erős szélre?

Nem, ez a sátor nem alkalmas nagyon erős szélre vagy hóesésre. Használja a mellékelt viharhevedereket és rögzítse jól a ponyvaköteleket mérsékelt szélben.

Használhatok kompresszort a csövek felfújásához?

Nem, ne használjon autógumihoz tervezett kompresszort. Csak a mellékelt kézi szivattyút használja a csövek károsodásának elkerülése érdekében.

Hogyan tároljam a sátrat használat után?

Távolítsa el az összes tartozékot, nyissa ki a szelepeket, engedje ki a levegőt. Hajtogassa/tekerje a sátrat a szelepek felé a hajtásvonalak mentén. Győződjön meg róla, hogy tiszta és száraz, mielőtt a huzatba teszi.

Mi a teendő belső páralecsapódás esetén?

A páralecsapódás normális magas páratartalom vagy hőmérsékletcsökkenés esetén. Növelje a szellőzést ajtók és ablakok kinyitásával. Használjon vízhatlan aljzatlapot a talaj nedvességének csökkentésére.

HASZNÁLATI ÚTMUTATÓ Boracay FTC 301 TC DOMETIC

Szerelési és használati útmutató .....62

A termék mindenkori szakszerű telcipítéső, használata és karbantartása érdekében kérjük figycimesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.

A termék használatba véletévelőn kije enti hogy figyelmesen elolvasta az összes utástást, irányelvet és figyelmeztetést, valamint megértette és elfogadza az: lt leit szerződési feltételeket. Ön elfogadza, hogy kizárólag a rendeltstésének megteiód célra és a jelen termék kézikönyben leítt utmutatásoknak, irányelveknek és figyelmoztchéseknek, valamint a hatályos törvényeknek és szabályozásoknak megtolelően használja ezt a toméket. Az it leit utasítások és figyelmetzetések elolvásának és betartásának és mulasztása saját és mások sérüléséhoz, a termék vagy a közelloon találnató más anyaggi javak károsodásához vezetőhe. Ez a termék kézikönyv és a bonne található utasítások, irányelvok és figyelmoztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissúhetnek. Naprakész termékinformációk érdekeben kérjük látogasson el a következő honlapra: "documents.dometic.com,dometic.com".

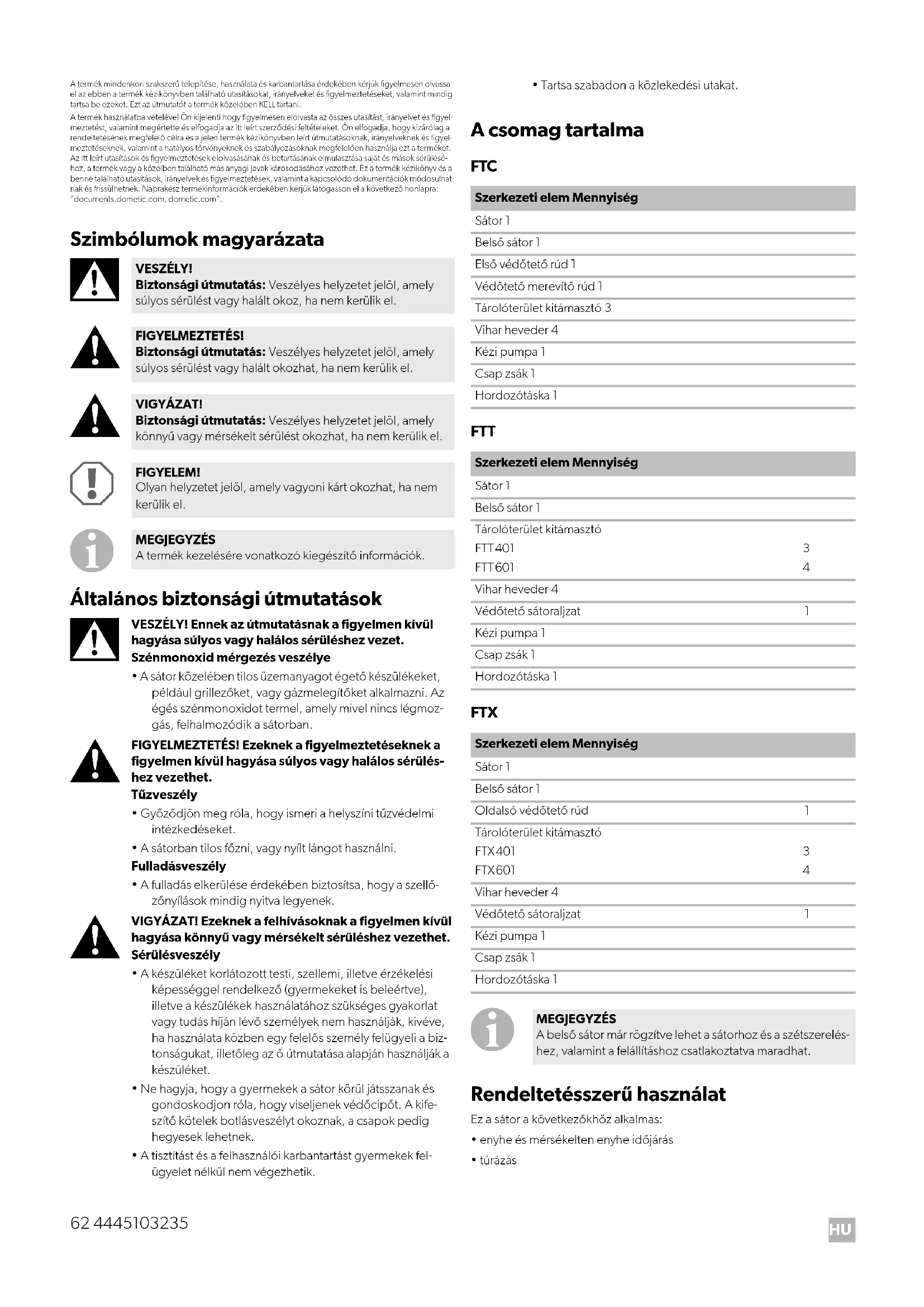

Szimbólumok magyarázata

VESZÉLY!

Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okoz, ha nem kerülik el.

FIGYELMEZTETÉS!

Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.

VIGYÁZAT!

Biztonsági útmutatás: Veszélyes helyzetet jelöl, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS

A termék kezelésére vonatkozó kiegészítő információk.

Általános biztonsági útmutatások

VESZÉLY! Ennek az útmutatásnak a figyelmen kívül hagyása súlyos vagy halálos sérüléshez vezet. Szénmonoxid mérgezés veszélye

- A sátor közelében tilos üzemanyagot égető készülékeket, például grillezőket, vagy gázmelegítőket alkalmazni. Az égés szénmonoxidot termel, amely mivel nincs légmozgás, felhalmozódik a sátorban.

FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos vagy halálos sérüléshez vezethet. Tüzveszély

• Győződjön meg róla, hogy ismeri a helyszíni tűzvédelmi intézkedéseket.
• A sátorban tilos főzni, vagy nyílt lángot használni.

Fulladásveszély

- A fulladás elkerülése érdekében biztosítsa, hogy a szellőzönyilások mindig nyitva legyenek.

VIGYÁZAT! Ezeknek a felhívásoknak a figyelmen kívül hagyása könnyű vagy mérsékelt sérüléshez vezethet. Sérülésveszély

• A készüléket korlátozott testi, szellemi, illetve érzékelési képességgel rendelkező (gyermekeket is beleértve), illetve a készülékek használatához szükséges gyakorlat vagy tudás híján lévő személyek nem használják, kivéve, ha használata közben egy felelős személy felügyeli a biztonságukat, illetőleg az ő útmutatása alapján használják a készüléket.
• Ne hagyja, hogy a gyermekek a sátor körül játsszanak és gondoskodjon róla, hogy viseljenek védőcipőt. A kife-szítő kötelek botlásveszélyt okoznak, a csapok pedig hegyesek lehetnek.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

- Tartsa szabadon a közlekedési utakat.

A csomag tartalma

FTC

Szerkezeti elem Mennyiség

Sátor 1

Belső sátor 1

Első védőtető rúd 1

Védőtető merevítő rúd 1

Tárolóterület kitámasztó 3

Vihar heveder 4

Kézi pumpa 1

Csap zsák 1

Hordozótáska 1

FTT

Szerkezeti elem Mennyiség
Sátor 1
Belső sátor 1
Tárolóterület kitámasztó
FTT 401	3
FTT 601	4
Vihar heveder 4
Védőtető sátoraljzat	1
Kézi pumpa 1
Csap zsák 1
Hordozótáska 1

FTX

Szerkezeti elem Mennyiség
Sátor 1
Belső sátor 1
Oldalsó védőtető rúd	1
Tárolóterület kitámasztó
FTX401	3
FTX601	4
Vihar heveder 4
Védőtető sátoraljzat	1
Kézi pumpa 1
Csap zsák 1
Hordozótáska 1

MEGJEGYZÉS

A belső sátor már rögzítve lehet a sátorhoz és a szétszereléshez, valamint a felállításhoz csatlakoztatva maradhat.

Rendeltetésszerű használat

Ez a sátor a következőkhöz alkalmas:

• enyhe és mérsékelten enyhe időjárás
• túrázás

Ez a sátor a következőkhöz nem alkalmas:

• fokozottan erős szél, vagy hóesés
• egész évszakos felállítás vagy professzionális használat

Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és polenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkat-részektől ellérő cserealkatrészek használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás

A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.

A sátor használata

VIGYÁZAT! Sérülés és anyagi kár veszélye

Ne nyissa ki a védőtok cipzárát, amíg egy levegőrúd fel van fújva. Ez a levegőrúd felrepedéséhez vezet.

Az első használat előtt

Mielőtt először használná a terméket, egy próbafelállítás végrehajtásával ismerkedjen meg a termékkel. Ellenőrizze a kiszállított csomag hiánytalanságát.

Terület kiválasztása

Széltől védett sík területet válasszon ki:

1. Szükség esetén használjon szélfogót.
2. A szövet UV általi roncsolásának elkerülése érdekében árnyékos területet válasszon ki.
3. Kerülje a fák alatti felállítást, mivel a leeső ágak, a gyanta, stb. kárt lehetnek a termékben.
4. A sátoraljzat sérülésének elkerülése érdekében tisztítsa meg a területet az éles kövektől és a hulladékoktól.
5. Úgy állítsa fel a terméket, hogy az ajtók a széllel ellentétes oldal felé nézzenek.

A sátor felállítása

VIGYÁZAT! Sérülés és anyagi kár veszélye

• Ne alkalmazzon autókerekek felfújására tervezett kompresszortipusokat.
• A levegőrudakat csak a mellékelt kézi pumpa nyomás-mérő műszerének zöld zónájában lévő nyomással fújja fel (10 psi/0.69 bar).

FIGYELEM! Anyagi kár

Tilos a cipzárakat erővel nyitni és zárni.

MEGJEGYZÉS

• A sátor csomagjában univerzális csapok találhatók. Ezek számos területhez alkalmasak, de bizonyos talajtípusokhoz speciális csapokra van szükség. Kérje ki kereskedője tanácsát.
• A csapokat a sátorhoz képest 45°-os szögben ferdén hajtsa bele a talajba.
• Állítsa be a kifeszítő köteleket ahhoz a varrathoz, ahonnan kiindulnak.

A sátor felállítása során vegye figyelembe a következő tanácsokat:

• Az ábrák általános áttekintést biztosítanak a felállításhoz. A tényleges felállítás a sátor modelljétől függően némileg eltérő lehet.
• Kérjen segítséget. Több emberrel egyszerűbb a felállítás.
• A levegőrudakat előröl hátrafelé fújja fel.
• Miután függőleges helyzetbe állította a sátort, ellenőrizze a sarokcsapokat és szükség esetén ismét üsse be a csapokat a talajba. A belső részen a sátoraljzatnak kifeszítettnek és négyzet alakúnak kell lennie.
• Tüzze le a kifeszítő köteleket, így a sátor kifeszül, de az alakja nem deformálódik el.
• Csatlakoztassa a viharhevedereket, ha vannak ilyenek.
• A megfelelő feszesség biztosítása érdekében rendszeresen elle-nőrizze a kifeszítő köteleket és szükség esetén a csúszórészekkel állítsa be ezeket.

A következők szerint állítsa fel a sátort:

1. A sátor szennyeződéstől és károsodástól való védelme érdekében a kicsomagolás előtt terítsen ki egy ponyvát vagy egy sátoraljzatot.
2. Csomagolja ki a sátort.
3. Válogassa szét és azonosítsa a különböző komponenseket.
4. A sátor felállításához az ábrán látható módon járjon el (2. ábra, 4. oldal - 15. ábra, 7. oldal).

Csak FTX601 (TC) és FTT 601 (TC):

1. Győződjön meg róla, hogy a hálószoba feletti oldalsó levegőrúd megfelelően ül a zsebben, amely a hálószoba eleje feletti csőhöz van rögzítve.

A sátor szétszerelése

FIGYELEM! Anyagi kár

A sátor szétszerelése során ne alkalmazzon túlzott erőkifej-tést. Ellenkező esetben az anyagok károsodhatnak.

1. Távolítsa el a szennyeződést a külső részről.
2. Zárja be az összes ablakárnyékolót, vagy vegye le a függönyöket.
3. Zárja be az összes ajtót és nyilászárót.
4. Ha van ilyen, tolja ki a védötető rudat a zsákból, ne húzza.
5. Távolítsa el az összes tárolóterület kitámasztót.
6. Távolítsa el az összes zsinórt és hevedert.
7. Távolítsa el a sarokcsapok közötti összes csapot.
8. Minden rúdnál nyissa ki a szelepeket.
9. Várjon, amíg eltávozik a levegő nagy része.
10. Távolítsa el a négy sarokcsapot.
11. Leeresztett állapotban a sátor összehajtásához használja a „hajtási vonalak” módszert, így be fog férni a hordozózsákba.
12. Még több levegő kinyomásához hajtogassa/tekercselje a sátort a szelepek felé.
13. Mielött bepakolná azokat a hordozótáskába, biztosítsa hogy az összes alkatrész tiszta legyen.
14. Ha a sátor nedves vagy nyirkos, a lehető leghamarabb szárítsa meg.

MEGJEGYZÉS

Információk a „hajtási vonalak” módszerhez (16. ábra, 7. oldal).

Tisztítás és karbantartás

FIGYELEM! Károsodás veszélye

• A tisztításhoz ne használjon éles vagy kemény tárgyakat, vagy tisztítószereket.
• A tisztításhoz ne használjon alkohol alapú anyagokat, vegyszereket, szappant és tisztítószereket.

• Távolítsa el a madárűrüléket és a fák gyantáját, mivel ezek tartósan károsíthatják az anyagot.

• Szükség esetén tiszta vízzel és puha kefével tisztítsa meg a terméket.

• Minden egyes út elött alkalmazzon víz-, és UV-ellenes impregnálást.

A sátor tárolása

MEGJEGYZÉS

• A tisztításhoz teljesen állítsa fel a sátort.

• Az anyag teljes megszáradása érdekében a tisztítást egy napsütéses napon végezze.

• Tisztítsa meg a sátort.

• Szárítsa meg a szabad levegőn a sátort és az elpakolás előtt ellenőrizze, hogy teljesen megszáradt-e.

• Jól szellőző, száraz helyen tárolja.

Hibaelhárítás

MEGJEGYZÉS

• A vízzel való első érintkezés során némi nedvesség jelenhet meg a varratoknál. A nedvesség hatására a szálak megduzzadnak és kitöltik a varrási művelet során keletkezett lyukakat.
• Egy teljesen felszerelt cserealkatrész készlet a következőket tartalmazza:
• Impregnálószer
  – Javítószalag és javítási megoldás
  – Szilikonspray a cipzárakhoz
• Tartalék csapok

Probléma Megoldás
A sátor csak nehezen fúj-ható fel	► Ellenőrizze, hogy a szelep teljesen be van-e tekeve a levegőrúdba.► Ellenőrizze, hogy a felfúvó cső meg van-e csavarodva a szelepnél. Ezt zaj is jelezheti. Egyenesítse ki a felfújó csövet
Levegőszivárgás	► Ellenőrizze, hogy a szelep teljesen be van-e tekeve a levegőrúdba, és hogy a helyén van-e a tömítőgyűrű.► Ellenőrizze, hogy a szelep kupakja szorosan meg van-e húzva.► Ellenőrizze a lyukadásokat, lásd: „A levegőrúd lyukadásának javítása” fej., 64. oldal.
Vízszivárgás	► Ellenőrizze a szivárgó varratokat, sérült illesztéseket és a nedves területeket.► Ha nem talál szivárgást, lásd: „Páralecsapódás” fej., 64. oldal.► Ha szivárgást talál, vigyen fel varrat tömítőanyagot.
Szakadás a szövetben	► A szövet lezáráásához használja a javítószalagot.► A javításokat hivatalos szakemberrel végeztesse el.

Páralecsapódás

Ha a következő feltételek közül egy vagy több teljesül, akkor minden sátorban kialakul belső páralecsapódás:

- magas a levegő páratartalma

- magas a talaj nedvességtartalma

• lecsökken a hömérséklet

Erős páralecsapódás esetén a nedvesség lefolyhat a lető belső részén, és csöpöghet a belső szerelvényekről, és tévesen szivárgásnak vélhető.

Az ajtók és/vagy ablakok nyitásával növelje a szellőzést.

▶ Helyezzen el vízálló sátoraljzatot.

A levegőrúd lyukadásának javítása

Ha a levegőrúdból szivárog a levegő, akkor a következő módon járjon el:

1. Cipzárazza ki a levegőrudat tartó külső zsákot.
2. Vegye ki a levegőrudat.
3. Engedje ki a levegőt a levegőrúdból.
4. A felfújható cső szabaddá tételéhez cipzárazza ki a védőzsákot.

5. Fújjon némi levegőt a felfújható csőbe.

6. Nyomja víz alá a csövet.

7. Keresse meg a lyukat.

8. Javítószalag és javítóoldat használatával zárja le a lyukat.

9. Cipzárazza vissza a felfújható csövet a védőzsákba.

10. Cipzárazza vissza a levegőrudat a külső zsákba.

Ártalmatlanítás

A csomagolóanyagot lehetőség szerint a megfelelő szelektív hulladékgyűjtő tartályokba kell helyezni.

A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a legközelebbi újrahasznosító központban vagy szakkereskedőjénél.

Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a kiskereskedővel, vagy a gyártó helyi képviseletével (lásd: dometic.com/dealer).

A javításhoz, illetve a garancia intézéséhez a következő dokumentumokat kell mellékelnie a termék beküldésekor:

• A számla vásárlási dátummal rendelkező másolatát
• A reklamáció okát vagy a hibát tartalmazó leírást

A szavatosság a gyártási hibákra, az anyag és alkatrészhibákra vonatkozik. A szavatosság nem vonatkozik a burkolat kifakulására, az UV-sugárzás miatti kopásra és elhasználódásra, a helytelen használatra, a véletlen károsításra, a vihar általi károkra, vagy az állandó és részleges kereskedelmi használatra. Nem vonatkozik következményes károkra. Igény érvényesítése érdekében forduljon kereskedőjéhez. Ez nem befolyásolja a törvény által biztosított jogait.
