HASZNÁLATI ÚTMUTATÓ NT 611 Mwf Kärcher

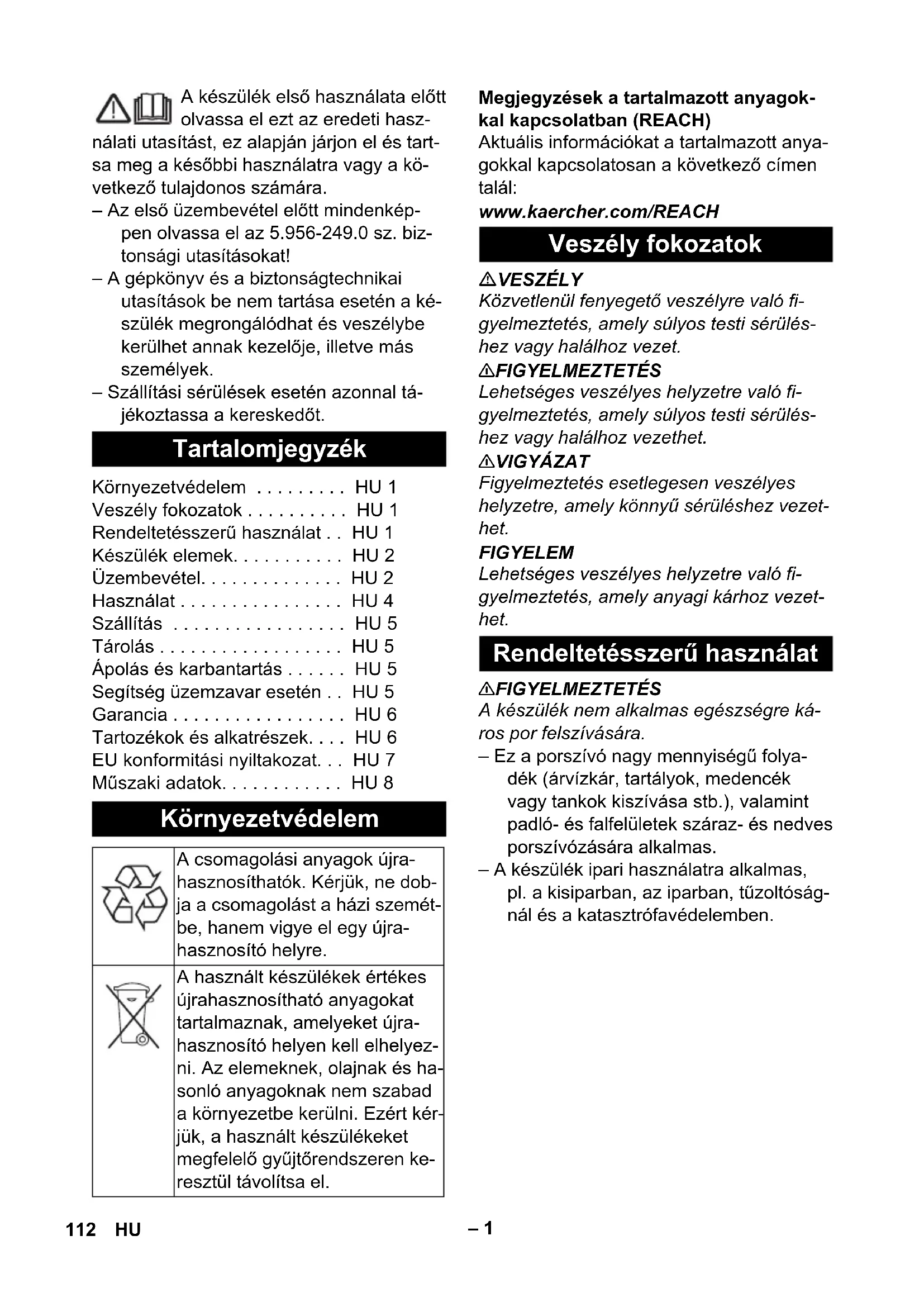

EU 6.649-875.0 10 м 111RU– 1 A készülék első használata előtt olvassa el ezt az eredeti hasz- nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára. – Az első üzembevétel előtt mindenkép- pen olvassa el az 5.956-249.0 sz. biz- tonsági utasításokat! – A gépkönyv és a biztonságtechnikai utasítások be nem tartása esetén a ké- szülék megrongálódhat és veszélybe kerülhet annak kezelője, illetve más személyek. – Szállítási sérülések esetén azonnal tá- jékoztassa a kereskedőt. Megjegyzések a tartalmazott anyagok- kal kapcsolatban (REACH) Aktuális információkat a tartalmazott anya- gokkal kapcsolatosan a következő címen talál: www.kaercher.com/REACH VESZÉLY Közvetlenül fenyegető veszélyre való fi- gyelmeztetés, amely súlyos testi sérülés- hez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS Lehetséges veszélyes helyzetre való fi- gyelmeztetés, amely súlyos testi sérülés- hez vagy halálhoz vezethet. 몇 VIGYÁZAT Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezet- het. FIGYELEM Lehetséges veszélyes helyzetre való fi- gyelmeztetés, amely anyagi kárhoz vezet- het. 몇 FIGYELMEZTETÉS A készülék nem alkalmas egészségre ká- ros por felszívására. – Ez a porszívó nagy mennyiségű folya- dék (árvízkár, tartályok, medencék vagy tankok kiszívása stb.), valamint padló- és falfelületek száraz- és nedves porszívózására alkalmas. – A készülék ipari használatra alkalmas, pl. a kisiparban, az iparban, tűzoltóság- nál és a katasztrófavédelemben. Tartalomjegyzék Környezetvédelem . . . . . . . . . HU 1 Veszély fokozatok . . . . . . . . . . HU 1 Rendeltetésszerű használat . . HU 1 Készülék elemek. . . . . . . . . . . HU 2 Üzembevétel. . . . . . . . . . . . . . HU 2 Használat . . . . . . . . . . . . . . . . HU 4 Szállítás . . . . . . . . . . . . . . . . . HU 5 Tárolás . . . . . . . . . . . . . . . . . . HU 5 Ápolás és karbantartás . . . . . . HU 5 Segítség üzemzavar esetén . . HU 5 Garancia . . . . . . . . . . . . . . . . . HU 6 Tartozékok és alkatrészek. . . . HU 6 EU konformitási nyiltakozat. . . HU 7 Műszaki adatok. . . . . . . . . . . . HU 8 Környezetvédelem A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dob- ja a csomagolást a házi szemét- be, hanem vigye el egy újra- hasznosító helyre. A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újra- hasznosító helyen kell elhelyez- ni. Az elemeknek, olajnak és ha- sonló anyagoknak nem szabad a környezetbe kerülni. Ezért kér- jük, a használt készülékeket megfelelő gyűjtőrendszeren ke- resztül távolítsa el. Veszély fokozatok Rendeltetésszerű használat 112 HU– 2 1 Úszó 2 Hálózati kábel 3 A készülék hálózati csatlakozója 4 Szívótömlő 5 Szívófej zárja 6 Hulladéktartály 7 A vízelvezető szivattyú kábeltartója 8 Zárólemez 9 Kormánygörgő kengyel 10 Kormánygörgő 11 Padló szórófej 12 A padlófej magasságának beállítása 13 Szívócső 14 Szívótámasztékok 15 Szívófej 16 Vízelvezető szivattyú 17 A vízelvezető szivattyú hollandi anyája 18 Fogantyú 19 Szűrőfedél 20 Tolókengyel 21 Könyökcső 22 A vízelvezető szivattyú úszókapcsolója 23 Előszűrő 24 A vízelvezető szivattyú hálózati dugója 25 „Vízelvezető szivattyú KI“ kapcsoló 26 Csatlakozó dugasz 27 „Vízelvezető szivattyú KI“ kapcsoló 28 Főkapcsoló 29 Használtlevegő szűrő 30 Durva szennyeződés szűrő/összehajt- ható szűrő 31 Leeresztő tömlő 32 Zárókupak (GEKA-C csatlakozó) 33 Kábel tartó 34 Típustábla A készülék 3 üzemmódot tesz lehetővé: 1 Nedves porszívózás vízelvezető szivat- tyúval 2 Nedves porszívózás vízelvezető szivat- tyú nélkül 3 Száraz porszívózás Megjegyzés: Nedves porszívózási üzem ki- kapcsolt vagy kiszerelt vízelvezető szivattyú mellett is lehetséges. Vízelvezető szivattyú kiszerelése, lásd száraz porszívózás. Ábra Kefecsík kivétele. Gumiajkakat beépíteni. Megjegyzés: A gumiélek strukturált oldalá- nak kifelé kell nézni. Ábra Oldja ki és vegye le szívófejet. A papír szűrőtasakot/textil porzsákot hátrafele kihúzni. Helyezze vissza és biztosítsa a szívófe- jet. – Ha nedves piszkot fognak felszívni, ak- kor mindig ki kell venni a papír vagy tex- til porzsákot. Ábra Oldja ki és vegye le szívófejet. Távolítsa el a membránszűrőt. Helyezze vissza és biztosítsa a szívófe- jet. – Nedves piszok felszívásakor mindig le kell venni a membránszűrőt. Nyissa ki a szűrőfedelet. Lapos harmonikaszűrőt kivenni. Szerelje be a durva szennyeződés szi- vattyút. Zárja be a szűrőfedelet, amelynek hall- hatóan helyére kell kattannia. Ábra Zárókupakot (GEKA-C csatlakozó) el- távolítani. A vízelvezető tömlőt csatlakoztatni (névleges szélesség 3/4“ vagy na- gyobb). Készülék elemek Üzembevétel Nedves porszívózás Gumiél felhelyezése Papír szűrőtasak/textil porzsák eltávolítása A membránszűrő eltávolítása Durva szennyeződés szivattyú beszerelése Vízelvezető tömlő csatlakoztatása 113HU– 3 Ábra Eressze le a szennyvizet a leeresztő csövön keresztül. FIGYELEM Porszívózáskor sohasem szabad eltávolí- tani a durva szennyeződés szűrőt. – Nedves porszívózás vízelvezető szivat- tyú nélkül: Ajánlott speciális (nedves) szűrőt alkalmazni (lásd Szűrőrendsze- rek). – Amikor eléri a max. folyadékszintet, a készülék automatikusan lekapcsol. – A nedves porszívózás befejezése után: Az úszót, a tartályt és szükség esetén a vízelvezető szivattyút nedves ronggyal tisztítsa meg és szárítsa. FIGYELEM Száraz porszívózás előtt: A vízelvezető szi- vattyút szerelje ki és helyezze be az össze- hajtható szűrőt. Megjegyzés: Száraz porszívózás esetén általánosságban az összehajtható szűrőt kell használni. FIGYELEM Porszívózáskor sohasem szabad eltávolí- tani az összehajtható szűrőt. – Ha finom port fognak felszívni, kiegé- szítőleg használhatnak papírszűrőt, textil szűrőt vagy membránszűrőt is. A vízelvezető szivattyú hálózati dugóját kihúzni Oldja ki és vegye le szívófejet. Ábra A vízelvezető szivattyú kábeltartóját ki- venni és a zárólemezzel helyettesíteni. Húzza le az előszűrőt a szívócsonkon keresztül és vegye le. A vízelvezető szivattyú hollandi anyáját lecsavarni. A vízelvezető szivattyút és a műanyag betétet a tartályból kivenni. Ábra Helyezze fel a zárókupakot a vízelveze- tő tömlő helyére. Helyezze vissza és biztosítsa a szívófe- jet. Megjegyzés: Az összehajtható szűrő nem része a szállítási tételnek. Nyissa ki a szűrőfedelet. Vegye ki a durva szennyeződés szűrőt Helyezze be az összehajtható szűrőt. Zárja be a szűrőfedelet, amelynek hall- hatóan helyére kell kattannia. Ábra

Vegye ki a gumiéleket. Helyezze be a kefecsíkot. Megjegyzés: A papír szűrőtasak ill. a textil szűrőtasak nem része a szállítási tételnek. Ábra Oldja ki és vegye le szívófejet. Helyezze fel a papír vagy textil porzsá- kot. Helyezze vissza és biztosítsa a szívófe- jet. Megjegyzés: A membránszűrő nem része a szállítási tételnek. Megjegyzés: Papír szűrőtasak ill. textil szűrőtasak nélküli üzem esetén membrán- szűrőt kell használni a szívófej védelmére. Ábra Oldja ki és vegye le szívófejet. A membránszűrőt húzza rá a tartály pe- remére. Helyezze vissza és biztosítsa a szívófe- jet. Beállító csavart az órajárás irányában elforgatni: A padlófej magas állása A beállító csavart az óra járásával ellen- tétesen elforgatni: A padlófej alacsony állása Szennyvíz leeresztése Általános Száraz porszívózás Általános Vízelvezető szivattyú kiszerelése Az összehajtható szűrő beépítése Kefecsík behelyezése Papír szűrőtasak / textil porzsák behelyezése Membránszűrő beszerelése A padlófej magasságának beállítása 114 HU– 4 Ábra A szívótömlő bilincsrendszerrel van felsze- relve. Valamennyi C-40/C DN-40 tartozék csatlakoztatható. VESZÉLY Sérülés- és rongálódásveszély! A dugalj csak a vízelvezető szivattyú közvetlenül a porszívóhoz való csatlakoztatására szol- gál. A dugalj bármilyen más használata nem megengedett. A készülék hálózati csatlakozóját be- dugni. A Bekapcsoló gomb B Kikapcsoló gomb/Tesz gomb C Védőkapcsoló D Piros jelzőlámpa Nyomja meg a bekapcsológombot, a vörös ellenőrzőlámpa világít. A védő- kapcsoló üzemkész állapotban van. Nyomja meg a védőkapcsoló kikapcso- ló /tesztbillentyűjét, a vörös ellenőrző- lámpa kialszik. A védőkapcsoló lekap- csol. Nyomja meg a bekapcsológombot, a vörös ellenőrzőlámpa világít. A védő- kapcsoló üzemkész állapotban van. A készüléket a főkapcsolón keresztül bekapcsolni. Nagymennyiségű folyadékok folyama- tos eltávolítása: Kapcsolja be a vízelve- zető szivattyút. Folyadékok folyamatos eltávolítása ill. tisztítás elvégzése. Oldja ki és vegye le szívófejet. Vegye ki a mentesítő szivattyú kábeltar- tóját. Húzza le az előszűrőt a szívócsonkon keresztül és vegye le. Ürítse le az előszűrőt. Behelyezéskor addig tolja a szívócson- kot, míg az a tartály faláig nem ér. Helyezze be a mentesítő szivattyú ká- beltartóját. Helyezze vissza és biztosítsa a szívófe- jet. Adott esetben kapcsolja ki a vízelveze- tő szivattyút. A készüléket a főkapcsolón keresztül kikapcsolni. Nyomja meg a védőkapcsoló kikapcso- ló /tesztbillentyűjét, a vörös ellenőrző- lámpa kialszik. A védőkapcsoló lekap- csol. A készülék hálózati csatlakozóját kihúz- ni. Ürítse ki a tartályt. A készüléket kívül-belül porszívóval és nedves ronggyal kell megtisztítani. A hálózati kábelt a tolókengyelen alján található kampóra tekerje fel. A szívótömlőt tekerje fel a tolókengyelre. A készüléket száraz helyiségben állítsa le és biztosítsa illetéktelen használat el- len. Clip-csatlakozás Használat A készülék bekapcsolása

Eltávolító- ill. tisztítóüzem Az előszűrő leürítése A készülék kikapcsolása Minden üzem után A készülék tárolása 115HU– 5 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. A készüléket hordáskor a hordófogan- tyúnál és a szívócsőnél fogja meg. Járművel történő szállítás esetén a ké- szüléket az adott irányelveknek megfe- lelően kell csúszás és borulás ellen biz- tosítani. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni. VESZÉLY A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót. Nyissa ki a szűrőfedelet. A durva szennyeződés szűrőt/össze- hajtható szűrőt vagy a távozó levegő szűrőt cserélje ki. Zárja be a szűrőfedelet, amelynek hall- hatóan helyére kell kattannia. Oldja ki és vegye le szívófejet. Vegye ki a mentesítő szivattyú kábeltar- tóját. Húzza le az előszűrőt a szívócsonkon keresztül és vegye le. Az előszűrőt tisztítani. Behelyezéskor addig tolja a szívócson- kot, míg az a tartály faláig nem ér. Helyezze be a mentesítő szivattyú ká- beltartóját. Helyezze vissza és biztosítsa a szívófe- jet. Oldja ki és vegye le szívófejet. Az úszót ronggyal megtisztítani. Helyezze vissza és biztosítsa a szívófe- jet. VESZÉLY A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót. Addig tolja a szívócsonkot, míg az a tar- tály faláig nem ér. Ellenőriztesse a dugalj áramellátását egy elektromos szakemberrel. A készülék hálózati csatlakozóját csat- lakoztassa egy másik áramkör másik dugalájhoz. Értesítse a szervizt. Értesítse a szervizt. A dugaljat és az áramellátás biztosíté- kát ellenőrizni. A készülék hálózati kábelét és hálózati csatlakozóját ellenőrizni. Nyomja meg a védőkapcsoló bekap- csoló gombját. Kapcsolja be a készüléket. Ellenőrizze az úszót. Kapcsolja be a vízelvezető szivattyút. Szállítás Tárolás Ápolás és karbantartás A durva szennyeződés szűrő/ összehajtható szűrő vagy a távozó levegő szűrő cseréje Az előszűrő tisztítása Úszó tisztítása Segítség üzemzavar esetén A szívófej nem helyezhető fel A védőkapcsolót nem lehet bekapcsolni A védőkapcsoló a porszívó bekapcsolásakor ismételten kikapcsol A szívóturbina nem megy A szívóturbina kikapcsolódik 116 HU– 6 Távolítsa el a dugulásokat a szívófúvó- kából, szívócsőből, szívótömlőből vagy a durva szennyeződés szűrőből/össze- hajtható szűrőből. Cserélje ki a papír vagy textil porzsákot. Kattintsa be helyesen a szűrőfedelet. A membránszűrőt folyóvíz alatt tisztítsa ill. cserélje ki. Cserélje ki az összehajtható szűrőt. Ellenőrizze a leeresztő tömlő vízzáró- ságát. Ürítse le/tisztítsa meg az előszűrőt. Ellenőrizze, hogy az összehajtható szű- rő helyesen van-e behelyezve. Ellenőrizze, hogy a durva szennyező- dés szűrő helyesen van-e behelyezve. Helyezze be az összehajtható szűrőt. Ellenőrizze, hogy az összehajtható szű- rő helyesen van-e behelyezve. Cserélje ki az összehajtható szűrőt. Ellenőrizze a készülék dugalját. Szabadítsa ki a beszorult úszókapcso- lót a tartályban. Szabadítsa ki a beszorult szivattyú futó- kereket a szivattyúban. A vízelvezető tömlőt megtörés mente- sen fektesse le. Ellenőrizze, hogy nincs-e eldugulva a vízelvezető tömlő. Ha a hibát nem lehet elhárítani, akkor a készüléket a szervizzel kell ellenőriztet- ni. Minden országban az illetékes forgalma- zónk által kiadott garancia feltételek érvé- nyesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költség- mentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális eset- ben kérjük, forduljon a vásárlást igazoló bi- zonylattal kereskedőjéhez vagy a legköze- lebbi hivatalos szakszervizhez. Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és za- varmentes üzemét. A tartozékokkal és pótalkatrészekkel kap- csolatos információkat a www.kaercher.com oldalon olvashatja. Szívóerő alábbhagy Porkilépés száraz porszívózás esetén A vízelvezető szivattyú nem jár A vízelvezető szivattyú túl keveset szállít Szerviz Garancia Tartozékok és alkatrészek 117HU– 7 Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba ho- zott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész- ségügyi követelményeinek. A gép jóváha- gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyaror- szágon (HU) harmonizált szabványoknak. 5.957-602 Alulírottak az ügyvezetés megbízásából és felhatalmazásával lépnek fel. A dokumentációért felelős személy: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2017/01/01 EU konformitási nyiltakozat Termék: Nedves- és szárazporszívó Típus: 1.146-xxx Vonatkozó európai közösségi irányel- vek: 2006/42/EK (+2009/127/EK) 2014/30/EU 2011/65/ЕU Alkalmazott harmonizált szabványok: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Alkalmazott összehangolt normák:

Chief Executive Officer Head of Approbation 118 HU– 8 Műszaki adatok NT 611 MWF Hálózati feszültség V 230 Frekvencia Hz 1~ 50 Max. teljesítmény W 2350 Teljesítmény (össz.): W 2000 Névleges teljesítmény W 1200 A vízelvezető szivattyú teljesítménye W 800 Tartály űrtartalom l 55 Folyadék töltési szintje l 42 Légmennyiség (max.) l/s 56 Nyomáshiány (max.) kPa (mbar) 23,5 (235) Védelmi fokozat -- IPX4 Védelmi osztály -- I Szívótömlő csatlakozása (C-DN/C-ID) mm 40 hosszúság x szélesség x magasság mm 570 x 430 x 860 Tipikus üzemi súly kg 23,0 Környezeti hőmérséklet (max.) °C +40 Az EN 60335-2-69 szerint megállapított értékek Hangnyomás szint L

dB(A) 63 Bizonytalanság K

dB(A) 1 Kéz-kar vibrációs kibocsátási érték m/s

<2,5 Bizonytalanság K m/s

0,2 Hálózati kábel H07RN-F 3x1,5 mm
