HASZNÁLATI ÚTMUTATÓ SD8501 IFM

Használati útmutató

Sürített levegő áramlásmérő

SDx5xx

SDx6xx

SDx8xx

Tartalomjegyzék

1 Előzetes megjegyzés 4

1.1 Alkalmazott szimbólumok 4
1.2 Figyelmeztetések 4

2 Biztonsági utasítások 5

3 Rendeltetésszerű használat 6

3.1 Alkalmazási terület 6

4 Funkció 7

4.1 OUT1 kimenet választási lehetőségei 7
4.2 OUT2 kimenet választási lehetőségei 7
4.3 IO-Link 7

5 Szerelés 9

5.1 Beszerelési pozíció 9
5.2 Beépítési helyzet 9
5.3 Zavaró hatások 10
5.4 Folyamatcsatlakozás 10

6 Villamos csatlakozás.... 11
7 Kezelő- és kijelzőelemek 13
8 Menü.... 14

8.1 Menüáttekintés.... 14
8.2 Főmenü és almenük 14

9 Üzembe helyezés 22

10 Paraméterezés 23

10.1 Paraméterezés a készülékgombok segítségével 23
10.2 Paraméterezés IO-Link segítségével.... 23
10.3 Kezdő konfiguráció 24

10.3.1 Kapcsolójel 24
10.3.2 Analóg jel 26
10.3.3 Fogyasztásmérés-felügyelet (összesítő funkció).... 28

10.3.3.1 Összesítő impulzusjel 28
10.3.3.2 Összesítő kapcsolójel.... 29

10.3.4 Kimenet KI 30

10.4 Alkalmazáskonfiguráció 31

10.4.1 Standard mértékegység 31
10.4.2 Csillapítás 31
10.4.3 A kapcsoló kimenetek kimeneti polaritása 32
10.4.4 Közeg 32
10.4.5 Folyamatérték az OUT1 és az OUT2 kimenetekhez 32
10.4.6 Alacsonyáramlás -elnyomás 33
10.4.7 Szabványos feltételek.... 34
10.4.8 Nullpontkalibrálás 34
10.4.9 Kapcsolási késleltetés 35
10.4.10 A kimenetek hibás működése 35
10.4.11 Összesítő reset 36
10.4.12 Zárolás / feloldás 37
10.4.13 A készülék visszaállítása.... 38

10.5 Kijelző 38

10.5.1 Kijelző elrendezése 38
10.5.2 A kijelző frissítési sebessége.... 39
10.5.3 Kijelző forgatás 39
10.5.4 Kijelző fényereje 40
10.5.5 A kijelző színének beállítása.... 40

10.6 Diagnosztika 42

10.6.1 Az összesítő értékeinek leolvasása 42
10.6.2 Memória 42

10.7 Szervizfunkciók 43

10.7.1 Szimuláció 43
10.7.2 Optikai lokalizálás.... 44
10.7.3 Készülékinformációk 45

11 Hibaelhárítás 46

11.1 Figyelmeztető üzenetek 46
11.2 Hibaüzenetek 46

12 Karbantartás, javítás és ártalmatlanítás 48

13 Gyári beállítások 49

1 Előzetes megjegyzés

Útmutató, műszaki adatok, engedélyek, tartozékok és további információk az eszközön / csomagoláson található QR-kódon keresztül vagy a documentation.ifm.com weboldalon találhatók.

1.1 Alkalmazott szimbólumok

Előfeltételek
Kezelési utasítás
▷ Reakció, eredmény

zsír Billentyűk, gombok vagy kijelzők megnevezése

Kereszthivatkozás hivatkozás nélkül

Kereszthivatkozás linkkel

Fontos értesítés

Figyelmen kívül hagyása hibás működést vagy üzemzavart okozhat.

Információ

Kiegészítő tudnivaló

1.2 Figyelmeztetések

A figyelmeztetések a lehetséges személyi sérülésekre és anyagi károkra figyelmeztetnek. Ez biztosítja a termék biztonságos kezelését. A figyelmeztetések a következő fokozatokra osztódnak:

FIGYELMEZTETÉS

Figyelmeztetés súlyos személyi sérülésekre

▷ Halálos és súlyos sérülések veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

VIGYÁZAT

Figyelmeztetés könnyű és közepesen súlyos személyi sérülésekre

▷ Könnyű és közepesen súlyos sérülések veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

FIGYELEM

Figyelmeztetés dologi károk elkerülésére

▷ Anyagi károk veszélye a figyelmeztetés figyelmen kívül hagyása esetén.

2 Biztonsági utasítások

- A leírt készülék részkomponensként kerül beépítésre a rendszerbe.

– Ezen rendszer biztonságáért a gyártó a felelős.
- A rendszer gyártója köteles kockázatelemzést végezni és az alapján dokumentációt készíteni és a felhasználó részére azt a rendszerhez mellékelni az üzemeltetőre vonatkozó törvényi és normatív követelmények értelmében. Ennek tartalmaznia kell az összes szükséges információt és biztonsági utasítást az üzemeltető, a felhasználó és adott esetben a rendszer gyártója által felhatalmazott szervizszemélyzet részére.

• A termék üzembe helyezése előtt olvassa át, majd a teljes használati időtartam során őrizze meg ezt a dokumentumot.
• A terméknek korlátozás nélkül alkalmasnak kell lennie a vonatkozó alkalmazáshoz és környezeti feltételekhez.
• A terméket csak rendeltetésszerűen használja (→ Rendeltetésszerű használat).
  • A terméket csak a jóváhagyott közegekkel használja.
• A használati utasítások vagy a műszaki adatok figyelmen kívül hagyása esetén anyagi károk és/vagy személyi sérülések következhetnek be.
• A termékbe történő beavatkozásból, ill. a termék helytelen használatából eredő károkért a gyártó nem vállal felelősséget és jótállást.
• A termék beépítését, elektromos csatlakoztatását, üzembe helyezését, kezelését és karbantartását csak szakképzett, a berendezés üzemeltetője által feljogosított szakszemélyzet végezheti.
  • Védje a készülékeket és kábeleket a sérülések ellen.

3 Rendeltetésszerű használat

A készülék felügyeli az üzemi sűrített levegő és/vagy technikai gázok szabványos térfogatáramát.

A készülék regisztrálja az áramlási sebesség, térfogatáram (áramlási mennyiség/idő), fogyasztási mennyiség, közeghőmérséklet és nyomás folyamatjellemzőket.

3.1 Alkalmazási terület

A készülék üzemi sürített levegős rendszerekben való használatra szolgál.

SDx5xx

- Sürített levegő

SDx6xx

• Sürített levegő
• Argon (Ar)
• Szén-dioxid (CO2)
• Nitrogén (N2)

A felügyelni kívánt közeg kiválasztása: Közeg ➞ 32

SDx8xx

- Hélium (He)

Minden adat a DIN ISO 2533 szerinti szabványos térfogatáramra, azaz 1013 mbar (101,3 kPa), 15°C és 0% relatív páratartalom melletti térfogatáram esetére vonatkozik. A készülék más szabvány feltételekre is beállítható.

Elektromágneses összeférhetőség (EMV):

Ez egy „A” kategóriájú termék. Lakossági környezetben ez a termék zavarokat okozhat a rádió-vételben:

▶ Szükség esetén tegyen EMC-intézkedéseket az árnyékolás érdekében.

Nyomástartó berendezésekről szóló irányelv:\

A készülékek megfelelnek a nyomástartó berendezésekről szóló irányelvnek, a 2. folyadékcsoporthoz tartozó gázok számára lettek kialakítva és a jó mérnöki gyakorlatnak megfelelően ké-szülnek.

4 Funkció

• A készülék a kalorimetrikus mérési elv alapján érzékeli az áramlást
• A készülék kiegészítő folyamatértékként a közeghőmérsékletet és a nyomást is rögzíti.
• A készülék egy IO-Link interfésszel rendelkezik.
• A készülék egy kijelzőn jeleníti meg az aktuális folyamatértékeket.
• A készülék számos lehetőséggel rendelkezik az öndiagnosztikához.
• A szimulációs mód lehetővé teszi az érzékelő egyszerű üzembe helyezését.
• A készülék a paraméterezésnek megfelelően két kimeneti jelet generál.

4.1 OUT1 kimenet választási lehetőségei

• Átfolyás kapcsolójel
  • Hőmérséklet kapcsolójel
• Nyomás kapcsolójel
• Összesítő kapcsolójel
• Összesítő impulzusjel
• IO-Link
  • OFF (a kimenet nagy ellenállásúra van kapcsolva)

4.2 OUT2 kimenet választási lehetőségei

• Átfolyás kapcsolójel
  • Hőmérséklet kapcsolójel
• Nyomás kapcsolójel
• Összesítő kapcsolójel
• Összesítő impulzusjel
• Átfolyás analóg jel
  • Hőmérséklet analóg jel
• Nyomás analóg jel
  • Bemenet a külső összesítő-resethez
  • OFF (a kimenet nagy ellenállásúra van kapcsolva)

4.3 IO-Link

Az IO-Link egy kommunikációs rendszer, amelyen keresztül intelligens érzékelők és működtetők csatlakoztathatók az automatizálási rendszerekre. Az IO-Link az IEC 61131-9 szabvány szerint van szabványosítva.

Az IO-Linkkel kapcsolatos általános információkat lásd az io-link.ifm oldalon.

Az Input Output Device Description (IODD) minden paraméterrel, folyamatadatokkal és a készülék részletes leírásával megtalálható a documentation.ifm.com oldalon

Az IO-Link előnyei a következők:

- Minden adat és folyamatérték zavarmentes továbbítása

• Paraméterek megadása a futó folyamat közben vagy előbeállítás az alkalmazáson kívül
• Paraméterek a berendezésen belül csatlakoztatott készülékek azonosításához
• Kiegészítő paraméterek és diagnosztikai funkciók
• Készülékcsere esetén a paraméterkészletek automatikus mentése és helyreállítása (Data storage)
• A paraméterkészletek, folyamatértékek és események naplózása
• Készülékleíró fájl (IODD – Input Output Device Description) az egyszerű tervezéshez
• Szabványosított elektromos csatlakozás
• Távkarbantartás

5 Szerelés

VIGYÁZAT

50 °C (122 °F) fölötti közeghőmérsékletek esetén a ház egyes részei 65 °C (149 °F) fölé melegedhetnek.

▷ Égési sérülés veszélye.
▶ Biztosítsa a ház gyúlékony anyagokkal való érintkezés és véletlen érintés elleni védelmét.
▶ Rögzítse a mellékelt figyelmeztető címkét az érzékelőkábelen.

▶ Győződjön meg arról, hogy a berendezés a szerelési munkák során nyomásmentes állapotban van.
Tartsa be a sürített levegős berendezések kialakítására és üzemeltetésére vonatkozó előírásokat és rendelkezéseket.

5.1 Beszerelési pozíció

▶ A készüléket a hidegszárító mögé szerelje fel.
▶ A készüléket a fogyasztó közelében szerelje fel.
▶ A készülék egy karbantartási egység mögé szerelhető fel.
▶ Amennyiben a fogyasztók számára olajat használnak: A készüléket az olajozó előtt szerelje fel.

5.2 Beépítési helyzet

1

2

3

4

Ábr. 1: A mérőszakasz és a készülék orientációja

1: Mérőszakasz függőlegesen, készülék tetszés szerint
2: Mérőszakasz vízszintesen, a készülék függőlegesen
3: Mérőszakasz jobb oldalon (előrefelé mutató csatlakozó esetén), a készülék az oldalán fekszik
4: Kerülni kell a következőket: Mérőszakasz balra (előrefelé mutató csatlakozó esetén), a készülék az oldalán fekszik
F: Áramlás iránya

5.3 Zavaró hatások

A csővezetékbe beépített könyökidomok, szelepek, szűkítők stb. befolyásolják a készülék működését.

▶ Tartsa be a távolságokat az érzékelő és a zavaró hatások között.

Zavaró hatás			Távolság az érzékelőtől
		A csőátmérő módosításai	10 x csőátmérő
		90°-os könyökidom	10 x csőátmérő
		két 90°-os könyökidom, egy szint	15 x csőátmérő
		két 90°-os könyökidom, két szint	25 x csőátmérő
		Szelep, retesz	40 x csőátmérő

Az elzáró- és szabályozó berendezések nem lehetnek közvetlenül a készülék előtt.

▶ Kerülje az átmérő-ugrásokat a bevezető szakasz és a készülék között. Amennyiben az átmérő-ugrás nem kerülhető el, akkor a bevezető szakasz átmérője nagyobb kell, hogy legyen a készüléken levő átmérőnél.

5.4 Folyamatcsatlakozás

▶ A készüléket az átfolyás irányának megfelelően (nyíl a készüléken) helyezze be a csővezetékbe:

▶ Húzza meg mindkét adaptert ellentétes irányban a meghatározott meghúzási nyomatékkal:

Kivitel	Meghúzási nyomaték
SD5xxx	50 Nm
SD6xxx	100 Nm
SD2xxx, SD9xxx	150 Nm

6 Villamos csatlakozás

A készülék csatlakoztatását képesített villanyszerelő végezheti.

Tartsa be a villamos berendezések létesítésére vonatkozó nemzeti és nemzetközi előírásokat.

Feszültségellátás a SELV, PELV alapján.

▶ Feszültségmentesítse a készüléket.
▶ A készüléket az alábbiak szerint csatlakoztassa:

Ábr. 2: Csatlakozási kép

Pin	Kiosztás
1	L+
3	L-
4 (OUT1)	• Átfolyás kapcsolójel• Hőmérséklet kapcsolójel• Nyomás kapcsolójel• Összesítő kapcsolójel• Összesítő impulzusjel• IO-Link• OFF (a kimenet nagy ellenállásúra van kapcsolva)
2 (OUT2/ InD)	• Átfolyás kapcsolójel• Hőmérséklet kapcsolójel• Nyomás kapcsolójel• Összesítő kapcsolójel• Összesítő impulzusjel• Átfolyás analóg jel• Hőmérséklet analóg jel• Nyomás analóg jel• Bemenet a külső összesítő-resethez• OFF (a kimenet nagy ellenállásúra van kapcsolva)

Ábr. 3: Példák a kapcsolásokra

1: 2 x p-kapcsoló
2: 2 x n-kapcsoló
3: 1 x p-kapcsoló / 1 x analóg
4: 1 x n-kapcsoló / 1 x analóg

7 Kezelő- és kijelzőelemek

Ábr. 4: Kezelő- és kijelzőelemek

1: OUT1 kapcsolási állapot LED-je
2: Kapcsolási állapotot jelző LED az OUT2-höz
3: TFT-kijelző

4: Gombok a kijelzések közötti váltáshoz és a paraméterek beállításához

Ha a készülék magas belső hőmérsékletet mér, a kijelző fényereje automatikusan beállításra kerül:

A készülék belső hőmérséklete > 70 °C: A fényerő 25 %-ra csökken.

A készülék belső hőmérséklete ≥ 100 °C: A kijelző kikapcsol.

Váltás a jelzések között:

Üzem közben van lehetőség váltani a különböző folyamatértékek kijelzése között:

▶ Nyomja meg a ▲ vagy ▼ gombot.
▷ A kijelző a beállított standard mértékegységeket megjelenítő standard kijelzés és a többi nézet között váltakozik.
▷ 30 másodperc elteltével a készülék visszavált a standard kijelzőre.

1: Standard kijelzés, ahogy a diS. L és uni.x alatt beállították
2: Az összes folyamatérték áttekintése
3: Az összesítő értékeinek áttekintése

A paraméterbeállítás leolvasása:

▶ Nyomja meg röviden a • gombot
▶ A ▼ gombbal válassza ki a paramétert.
▶ Nyomja meg röviden a ● gombot
▷ A jelenleg beállított érték 30 másodpercre jelenik meg. Ezután a készülék visszavált a folyamatérték ki-jelzésére.

8 Menü

8.1 Menüáttekintés

A kezelőbillentyűkkel navigálhat a folyamatérték-kijelzőről a főmenübe, majd onnan az almenükbe.

Ábr. 5: Menüáttekintés

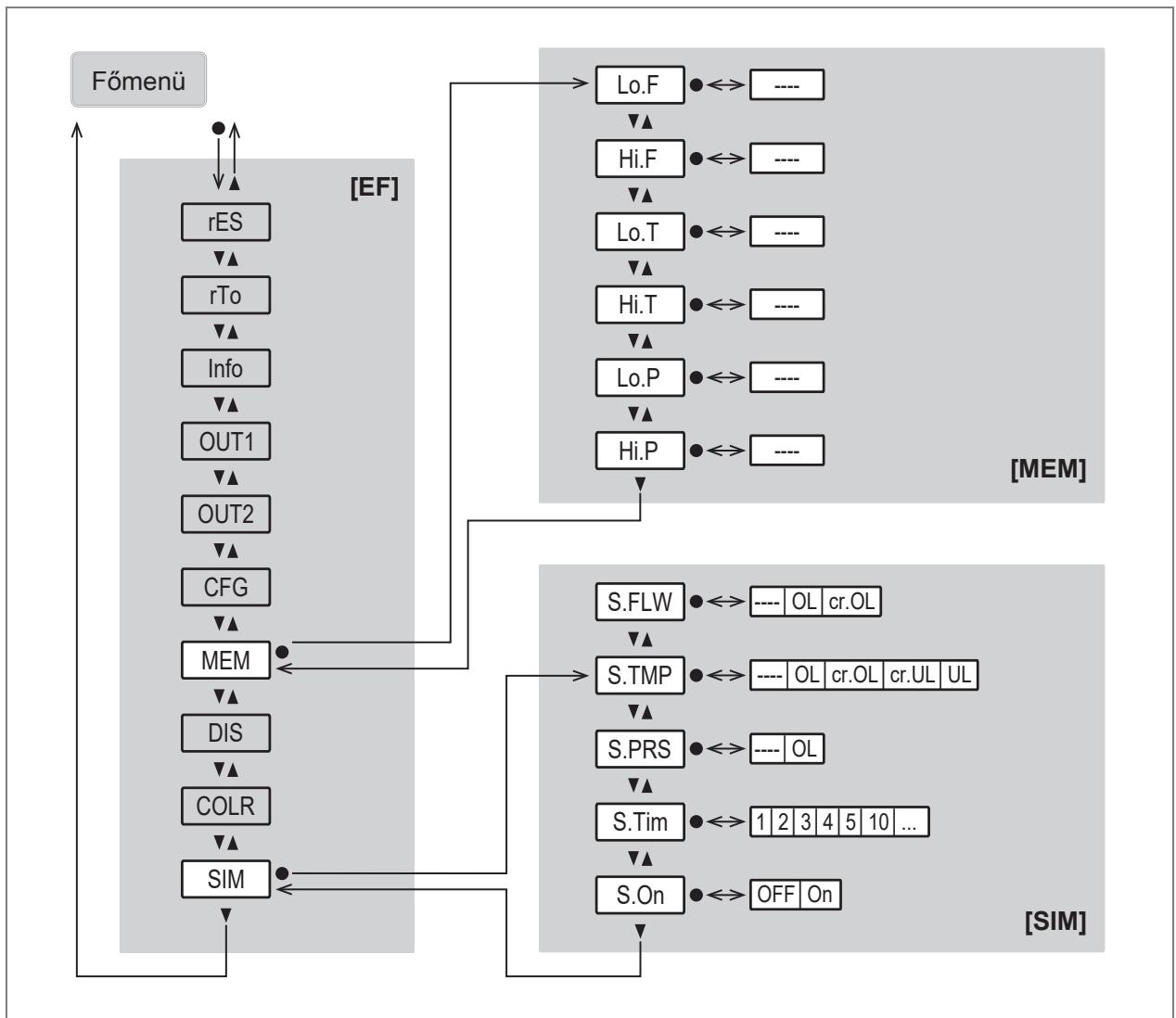

8.2 Főmenü és almenük

A menüábrákon azok a paraméterek láthatók, amelyek gombokkal beállíthatók a készüléken. Ezek a paraméterek és a további funkciók az IO-Link interfészen keresztül is elérhetők.

A gyári beállítások módosításakor megváltoznak a kijelzett paraméterek. A következő menüábrákon a maximálisan rendelkezésre álló paraméterek láthatók.

Fömenü:

Paraméter	Magyarázat

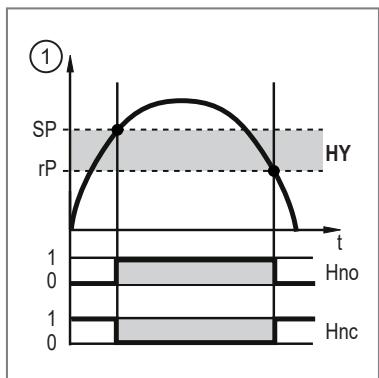

SPx	Kapcsolási pont az OUTx kapcsoló kimenethez hiszterézis funkcióval
rPx	Visszakapcsolási pont az OUTx kapcsoló kimenethez hiszterézis funkcióval
FHx	Az OUTx kapcsolójel felső határértéke ablak funkcióval
FLx	Az OUTx kapcsolójel alsó határértéke ablak funkcióval
ImPSx	Impulzusérték (= az átfolyás értéke, amelynél mindig 1 impulzus kerül kiadásra)
ImPRx	Összesítő funkció: Impulzusjel (ImPR = YES) vagy kapcsolójel (ImPR = NO)
ASP2	Analóg kezdőpont az OUT2 = folyamatértékhez, ahol a kimeneti jel 4 mA.
AEP2	Analóg végpont az OUT2 = folyamatértékhez, ahol a kimeneti jel 20 mA.
DIn2	Visszaállító jel a külső összesítő-visszaállításhoz
EF	Átmenet az EF (Bővített funkciók) almenühöz

Kibővített funkciók menü EF:

Paraméter	Magyarázat
rES	Visszaállítás gyári beállításra
rTo	Az összesítő reset beállítása (kézi vagy idővezérelt)
Információ	A készülékinformáció kijelzése
OUT1	Átmenet az OUT1 almenübe (az 1. kimenet kimeneti konfigurációja)
OUT2	Átmenet az OUT2 almenübe (a 2. kimenet kimeneti konfigurációja)
CFG	Átmenet a CFG (Alapbeállítások) almenühöz
MEM	Átmenet a MEM (Memória) almenühöz
DIS	Átmenet a DIS (Kijelző) almenühöz.
COLR	Átmenet a COLR (Színbeállítások) almenühöz
SIM	Átmenet a SIM (Szimuláció) almenühöz

1. kimenet menü OUT1:

Paraméter	Magyarázat
SEL1	Folyamatérték az OUT1 kimenethez
ou1	Kimeneti funkció az OUT1 kimenethez
SP1	Kapcsolási pont az OUT1 kapcsolókimenethez hiszterézis funkcióval
rP1	Visszakapcsolási pont az OUT1 kapcsolókimenethez hiszterézis funkcióval
FH1	Felső határérték az OUT1 kapcsolójelhez ablak funkcióval
FL1	Alsó határérték az OUT1 kapcsolójelhez ablak funkcióval
ImPS1	Impulzusérték (= az átfolyás értéke, amelynél mindig 1 impulzus kerül kiadásra)
ImPR1	Összesítő funkció: Impulzusjel (ImPR1 = YES) vagy kapcsolójel (ImPR1 = NO)
dS1	Kapcsolási késleltetés az OUT1 kapcsolókimenethez másodpercben
dr1	Visszakapcsolási késleltetés az OUT1 kapcsolókimenethez másodpercben
FOU1	Az OUT1 kimenet viselkedése hiba esetén

2. kimenet menü OUT2:

Paraméter	Magyarázat
SEL2	Folyamatérték az OUT2 kimenethez
ou2	Kimeneti funkció az OUT2 kimenethez
ASP2	Analóg kezdőpont az OUT2 = folyamatértékhez, ahol a kimeneti jel 4 mA.
AEP2	Analóg végpont az OUT2 = folyamatértékhez, ahol a kimeneti jel 20 mA.
SP2	Kapcsolási pont az OUT2 kapcsolókimenethez hiszterézis funkcióval
rP2	Visszakapcsolási pont az OUT2 kapcsolókimenethez hiszterézis funkcióval
FH2	Felső határérték az OUT2 kapcsolójelhez ablak funkcióval
FL2	Alsó határérték az OUT2 kapcsolójelhez ablak funkcióval
ImPS2	Impulzusérték (= az átfolyás értéke, amelynél mindig 1 impulzus kerül kiadásra)
ImPR2	Összesítő funkció: Impulzusjel (ImPR2 = YES) vagy kapcsolójel (ImPR2 = NO)
DIn2	Visszaállító jel a külső összesítő-visszaállításhoz
dS2	Kapcsolási késleltetés az OUT2 kapcsolókimenethez másodpercben
dr2	Visszakapcsolási késleltetés az OUT2 kapcsolókimenethez másodpercben
FOU2	Az OUT2 kimenet viselkedése hiba esetén

Alapbeállítások menü CFG:

* Csak az SDx6xx típusú készülékek esetében érhető el

Paraméter	Magyarázat
uni. F	Az átfolyás standard mértékegysége
uni. T	A hőmérséklet standard mértékegysége
uni. P	Nyomás standard mértékegysége
dAP. F	Az átfolyás csillapítási állandója másodpercekben (63 % τ emelkedési idő)
dAP. P	A nyomás csillapítási állandója másodpercekben (63 % τ emelkedési idő)
P-n	Kapcsolókimenetek kimeneti polaritása
MEdi	A felügyelni kívánt közeg kiválasztása
LFC	Alacsonyáramlás-elnyomás (= átfolyásérték, amely alatt az áramlás állónak tekinthető)
rEF. P	Szabványos nyomás mint környezeti feltétel
rEF. T	Szabványos hőmérséklet mint környezeti feltétel
cOF	A Nyomás nullpontkalibrálás korrekciós tényezője

MEM Memória és SIM Szimuláció menü:

Paraméter	Magyarázat
Lo. F	Minimális mért átfolyásérték
Hi. F	Maximális mért átfolyásérték
Lo. T	Minimális mért hőmérsékleti érték
Hi. T	Maximális mért hőmérsékleti érték
Lo. P	Minimális mért nyomásérték
Hi. P	Maximális mért nyomásérték
S. FLW	Szimulált átfolyásérték szimulációs üzemmódban
S. TMP	Szimulált hőmérsékleti érték szimulációs üzemmódban
S. PRS	Szimulált nyomásérték szimulációs üzemmódban
S. Tim	A szimuláció időtartama percekben
S. On	Szimulációs üzemmód indítása

DIS Kijelző és COLR Színbeállítások menü:

Paraméter	Magyarázat
diS. L	Kijelző elrendezése
diS. U	Kijelző frissítési sebessége
diS. R	Kijelző tájolása
diS. B	Kijelző fényereje
col. F	Betűszín az átfolyáshoz
cFH. F	Felső határérték a színváltáshoz (átfolyás)
cFL. F	Alsó határérték a színváltáshoz (átfolyás)
col. T	Betűszín a hőmérséklethez
cFH. T	Felső határérték a színváltáshoz (hőmérséklet)
cFL. T	Alsó határérték a színváltáshoz (hőmérséklet)
col. P	Betűk színe a nyomáshoz
cFH. P	Felső határérték a színváltáshoz (nyomás)
cFL. P	Alsó határérték a színváltáshoz (nyomás)
col. V	Betűszín az összesítő kijelzéséhez

9 Üzembe helyezés

A tápfeszültség bekapcsolása után a készülék a kb. 1 mp-nyi készenléti késleltetési idő lejárta után normál üzemmódra vált. Ellátja mérési és kiértékelési funkcióit, és kimeneti jeleket hoz létre a beállított paramétereknek megfelelően.

- A készenléti késleltetési idő alatt a kimenetek a programozásnak megfelelően vannak kapcsolva:

– BE záró funkciónál (Hno / Fno)
– KI a nyitó funkciónál (Hnc / Fnc)
– KI a fogyasztásmérés-felügyeletnél (ImP)

- Ha a 2. kimenet analóg kimenetként van konfigurálva, akkor a kimeneti jel értéke a készenléti késleltetési idő alatt 20 mA.

10 Paraméterezés

A paraméterezés az IO-Link interfészen keresztül vagy a készülék kezelőelemein keresztül végezhető el. A paraméterek a készülék beépítése és üzembe helyezése előtt vagy üzem közben állíthatók be.

Ha a paramétereket üzem közben módosítja, az kihat a működésére.

▶ Győződjön meg róla, hogy a berendezésben nem lép fel üzemzavar.

A paraméterezési eljárás alatt az eszköz normál üzemmódban marad. A meglévő paraméterrel továbbra is ellátja felügyeleti funkcióját egészen addig, amíg a paraméterezés lezárul.

A paraméterbeállítástól függően a menüben elérhető paraméterek változhatnak.

10.1 Paraméterezés a készülékgombok segítségével

VIGYÁZAT

50 °C (122 °F) fölötti közeghőmérsékletek esetén a ház egyes részei 65 °C (149 °F) fölé melegedhetnek.

▷ Égési sérülés veszélye
▶ Ne érintse meg a készüléket a kezével.
▶ Használjon segédeszközt a készülék beállításához (például golyóstollat).

Paraméterek beállítása általánosságban:

Cél	Művelet
Váltás a folyamatértékek kijelzéséről a főmenübe	●
Váltás az almenübe	Lépjen a ▼ segítségével az almenü-be (például EF), majd ●
A kívánt paraméter kiválasztása	▲ vagy ▼
Váltás beállítás üzemmódba	●
A paraméterérték módosítása	▲ vagy ▼ > 1 s
Beállított paraméter alkalmazása	●
Kilépés a paraméterek beállításából mentés nélkül	▲ + ▼
Visszatérés a következő, magasabb menübe(Ismételje többször, hogy belépjen a folyamatértékek kijelzésébe)	▲ + ▼
Visszatérés a folyamatérték kijelzéséhez	> 30 másodperc (időtúllépés)

Ha a Loc jelenik meg, amikor egy paraméterértéket próbál megváltoztatni, a készülék gombjai zárolva vannak ➞ Zárolás / Feloldás.

Ha az S. Loc felirat jelenik meg, az érzékelőt a szoftver tartósan zárolta. Ezt a zárolást csak paraméterező szoftver segítségével lehet feloldani.

10.2 Paraméterezés IO-Link segítségével

A készüléket például az IO-Link interfészen keresztül a következő módon lehet paraméterezni:

• Paraméterezés megfelelő paraméterező szoftverrel, pl. ifm moneo|configure
  • Paraméterezés PLC-n keresztül
• Paraméterezés IloT-alkalmazáson keresztül

Előfeltételek a paraméterezéshez az IO-Link interfészen keresztül:

√ A készülékhez tartozó Input Output Device Description (IODD), ha a paraméterezés paraméterező szoftverrel történik, lásd documentation.ifm.com.
√ A készülék IO-Link interfészének leírása (PDF) PLC-n vagy IloT-alkalmazáson keresztül történő paraméterezés esetén, lásd documentation.ifm.com.
√ Egy IO-Link master
▶ Csatlakoztassa az IO-Link-mastert a paraméterező szoftverhez, a PLC-hez vagy az IIoT-alkalmazás-hoz.
▶ Csatlakoztassa a készüléket az IO-Link master egy megfelelő szabad portjához.
- ▶ Állítsa az IO-Link master portját IO-Link üzemmódba.
▷ A készülék IO-Link módba áll.
▶ Módosítsa a paraméterbeállításokat a szoftverben.
▶ A paraméterbeállításokat írja a készülékbe.

Segítség a rendszerbe való bekötéshez és a paraméterezéshez IO-Linken keresztül:

→ Kézikönyv a paraméterező szoftverhez (pl. moneo)
Magyarázatok és „Indítócsomagok” az ifm.com/cnt/io-link-system-integration oldalon.

10.3 Kezdő konfiguráció

10.3.1 Kapcsolójel

Az OUTx megváltoztatja a kapcsolási állapotát, ha a beállított kapcsolási határértékek alatt vagy felett van. Hiszterézis vagy ablak funkciók választható.

1: Folyamatérték

t: Idő

SP: Kapcsolási pont

rP: Visszakapcsolási pont

HY: Hiszterézis

Hno: Záró hiszterézis funkció (normally open)

Hnc: Nyitó hiszterézis funkció (normally closed)

Ábr. 6: Hiszterézis funkció

A Hiszterézis funkcióra való beállításkor az SP kapcsolási pont és az rP visszakapcsolási pont meghatározásra kerül. Az rP értéke kisebb kell legyen, mint az SP értéke. Ha módosul a kapcsolási pont, akkor a visszakapcsolási pont az addig beállított távolsággal változik.

1: Folyamatérték

t: Idő

FH: Felső határérték

FL: Alsó határérték

HY: Hiszterézis

FE: Ablaktartomány

Fno: Záró ablak funkció (normally open)

Fnc: Nyitó ablak funkció (normally closed)

Ábr. 7: Ablak funkció

Az Ablak funkcióra való beállításkor az SP felső határérték és az rP alsó határérték meghatározásra kerül. Az SP és az rP fixen beállított hiszterézise a mérési tartomány végértékének 0,25 %-a. Ez stabilan tartja a kimenet kapcsolási állapotát nagyon alacsony átfolyásingadozások esetén.

Paraméterezés a készülékgombokkal: Kapcsolójel

√ A standard mértékegység van kiválasztva: EF > CFG > uni.x.
√ A folyamatérték van kiválasztva: EF > OUTx > SELx.
▶ Hívja elő az EF > OUTx menüt az OUTx kimenet konfigurálásához.

Hiszterézis funkció:

▶ Válassza ki az ou opciót, és állítsa be a kapcsolójelet: Hno vagy Hnc.

Válassza ki az SPx opciót, és állítsa be azt a mérési értéket, amelynél a kimenet kapcsol.
▶ Válassza ki az rPx opciót, és állítsa be azt a mérési értéket, amelynél a kimenet visszakapcsol.

Ablak funkció:

▶ Válassza ki az ou opciót, és állítsa be a kapcsolójelet: Fno vagy Fnc.
▶ Válassza ki a FHx opciót, és állítsa be az ablak felső határértékét.
▶ Válassza ki a FLx opciót, és állítsa be az ablak alsó határértékét.

Az SP, rP, FH és FL paraméter-beállítások utólag közvetlenül a főmenüben módosíthatók.

Paraméterezés IO-Linken keresztül: Kapcsolójel

√ A standard mértékegység van kiválasztva: Paraméterek > Kijelző beállítása > uni.x.
√ A folyamatérték van kiválasztva: Paraméterek > Kimeneti konfiguráció > SELx.
▶ Hívja elő a Paraméterek > Kimeneti konfiguráció menüt.

Hiszterézis funkció:

▶ Válassza ki az oux opciót, és állítsa be a kapcsolójelet: Hno vagy Hnc.
▶ Hívja elő a Paraméterek > x digitális kimenet menüpontot.
▶ Hívja elő az Áramlás, Hőmérséklet vagy Nyomás menüpontot.
▶ Válassza ki az SPx(FHx)-FLOW vagy az SPx(FHx)-TEMP vagy az SPx(FHx)-PRES opciót és állítsa be a mérési értéket, melynél a kimenet kapcsol.
▶ Válassza ki az rPx(FLx)-FLOW vagy az rPx(FLx)-TEMP vagy az rPx(FLx)-PRES opciót és állítsa be a mérési értéket, melynél a kimenet visszakapcsol.

Ablak funkció:

▶ Válassza ki az oux opciót, és állítsa be a kapcsolójelet: Fno vagy Fnc.
▶ Hívja elő a Paraméterek > x digitális kimenet menüpontot.
▶ Hívja elő az Áramlás, Hőmérséklet vagy Nyomás menüpontot.
▶ Válassza ki az SPx(FHx)-FLOW vagy az SPx(FHx)-TEMP vagy az SPx(FHx)-PRES opciót, és állítsa be a felső határértéket a kapcsolójelhez.
▶ Válassza ki az rPx(FLx)-FLOW vagy az rPx(FLx)-TEMP vagy az rPx(FLx)-PRES opciót, és állítsa be az alsó határértéket a kapcsolójelhez.

10.3.2 Analóg jel

A készülék 4...20 mA értékű analóg jelet bocsát ki, amely arányos a folyamatértékkel.

A mérési tartomány skálázható:

• Az ASP meghatározza, hogy melyik mérési értéknél legyen a kimeneti jel 4 mA.
• Az AEP meghatározza, hogy melyik mérési értéknél legyen a kimeneti jel 20 mA.

Minimális távolság ASP és AEP között = a mérési tartomány végértékének 20 %-a.

Ha a mérési érték a mérési tartományon kívülre esik vagy ha belső hiba áll fenn, akkor a következő ábrán megadott áramjel kerül kiadásra.

A kijelzési tartományon kívüli mérési értékek esetén vagy hiba esetén üzenetek jelennek meg a kijelzőn (cr. UL, UL, OL, cr. OL, Err).

Hiba esetén az analóg jel a FOU paraméteren keresztül állítható.

Ábr. 8: Analóg kimenet kimeneti jelleggörbéje az IEC 60947-5-7 szabvány szerint

A:	Analóg jel
B:	Folyamatérték
1:	érzékelési tartomány
2:	kijelzési tartomány
3:	Mérési tartomány
4:	Skálázott mérési tartomány
Q:	Átfolyás
T:	Hőmérséklet
MAW:	A mérési tartomány kezdőértéke (amennyiben be van állítva egy alacsonymennyiség-elnyomás Q-hoz: jel- kimenet kezdete: MAW + LFC)
MEW:	Mérési tartomány végértéke
ASP:	Analóg kezdőpont
AEP:	Analóg végpont
UL:	Kijelzési tartomány nincs elérve
OL:	Kijelzési tartomány túllépve
cr. UL:	Érzékelési tartomány nincs elérve (hiba)
cr. OL:	Érzékelési tartomány túllépve (hiba)
FOU:	Az analóg kimenet hibás viselkedése: FOU = On: Hiba esetén az analóg jel a felső ütközőértékre megy. FOU = OFF: Hiba esetén az analóg jel az alsó ütközőértékre megy.

Paraméterezés a készülékgombokkal: Analóg jel

√ A standard mértékegység van kiválasztva: EF > CFG > uni.x.
√ A folyamatérték van kiválasztva: EF > OUT2 > SEL2.
▶ Hívja elő az EF > OUT2 menüt az OUT2 kimenet konfigurálásához.

▶ Válassza ki az ou2 opciót, és állítsa be a funkciót: I (4...20 mA analóg jel).
▶ Válassza ki az ASP2 lehetőséget, és állítsa be azt a mérési értéket, amely esetében a kimeneti jel 4 mA.
▶ Válassza ki az AEP2 lehetőséget, és állítsa be azt a mérési értéket, amely esetében a kimeneti jel 20 mA.

Paraméterezés IO-Linken keresztül: Analóg jel

√ A standard mértékegység van kiválasztva: Paraméterek > Kijelző beállítása > uni.x.
√ A folyamatérték van kiválasztva: Paraméterek > Kimeneti konfiguráció > SEL2.
▶ Hívja elő a Paraméterek > Kimeneti konfiguráció menüt.
▶ Válassza ki az ou2 opciót, és állítsa be a funkciót: I (4...20 mA analóg jel).
▶ Hívja elő a Paraméterek > 2. analóg kimenet lehetőséget.
▶ Hívja elő az Áramlás, Hőmérséklet vagy Nyomás menüpontot.
▶ Válassza ki az ASP2-FLOW vagy az ASP2-TEMP vagy az ASP2-PRES opciót, és állítsa be azt a mé-rési értéket, amely esetében a kimeneti jel 4 mA.
▶ Válassza ki az AEP2-FLOW vagy az AEP2-TEMP vagy az ASP2-PRES opciót, és állítsa be azt a mé-rési értéket, amely esetében a kimeneti jel 20 mA.

10.3.3 Fogyasztásmérés-felügyelet (összesítő funkció)

A készülék belső összesítővel rendelkezik. Az összesítő folyamatosan összesíti a fogyasztási mennyiséget, és ezt a folyamatértéket a kijelzőn és az IO-Link interfészen keresztül is elérhetővé teszi.

Az aktuális fogyasztási mennyiség mellett tárolásra kerül a legutóbbi reset előtti érték is. Ez az érték és az utolsó reset óta eltelt idő is megjeleníthető.

Az összesítő 10 percenként elmenti az összesített áramlási mennyiséget. Feszültségkimaradás esetén ez az érték áll rendelkezésre aktuális számlálóállásként. Ha be van állítva az idővezérelt reset, akkor a beállított reset intervallum eltelt idejét szintén elmenti a készülék. Így a lehetséges adatvesztés legfeljebb 10 perc lehet.

A fogyasztási mennyiség kijelzése a kijelzőn: .

Lásd még: Összesítő reset ➞ 36.

A fogyasztási mennyiség ellenőrzéséhez impulzusjelek vagy egy kapcsolójel adható ki.

A fogyasztásmérés pontossága az áramlásmérés pontosságától függ.

Az OUT1 és az OUT2 nem használható egyidejűleg a fogyasztásmérés-felügyelet céljára.

10.3.3.1 Összesítő impulzusjel

Impulzusjelek adhatók ki a fogyasztási mennyiség ellenőrzésére.

A kimenet minden alkalommal impulzusjelet bocsát ki, amikor az ImPS alatt beállított áramlási mennyiség (impulzusérték) elérésre került.

Az impulzusjel a kimenet rövid ideig tartó be- és kikapcsolásából áll. A készüléknek a kapcsolási állapotot jelző LED-jei nem jelzik a kapcsolási folyamatot.

Az IO-Link interfészen keresztül nem érhetők el impulzusjelek.

Paraméterezés a készülékgombokkal: Összesítő impulzusjel

√ A standard mértékegység van kiválasztva: EF > CFG > uni. F.
√ A folyamatérték van kiválasztva: EF > OUTx > SELx = FLOW.
▶ Hívja elő az EF > OUTx menüt az OUTx kimenet konfigurálásához.
▶ Válassza ki a oux opciót, és állítsa be a ImP opciót.
▶ Válassza ki az ImPSx opciót, és állítsa be azt az áramlási mennyiséget, amelynél mindig 1 impulzus kibocsátásra kerül (impulzusérték).
- Használja a ▲ vagy ▼ gombot a beállítási tartomány kiválasztásához.
- Nyomja meg röviden a • gombot a beállítási tartomány megerősítéséhez.
- A kívánt számértéket a ▲ vagy ▼ gombokkal állítsa be.
- Nyomja meg röviden a • gombot az érték átvételéhez.
▶ Válassza ki a ImPRx opciót, és állítsa be az lgen opciót.

Az ImPS és az ImPR paraméter-beállítások utólag közvetlenül a fömenüben módosíthatók.

Paraméterezés IO-Linken keresztül: Összesítő impulzusjel

√ A standard mértékegység van kiválasztva: Paraméterek > Kijelző beállítása > uni. F.
√ A folyamatérték van kiválasztva: Paraméterek > Kimeneti konfiguráció > SELx = FLOW.
▶ Hívja elő a Paraméterek > Kimeneti konfiguráció menüt.
▶ Válassza ki a oux opciót, és állítsa be a ImP opciót.
▶ Hívja elő a Paraméterek > x kimenet impulzus opciót.
▶ Válassza ki az ImPSx opciót, és állítsa be azt az áramlási mennyiséget, amelynél mindig 1 impulzus kibocsátásra kerül (impulzusérték).
▶ Válassza ki a ImPRx opciót, és állítsa be az lgen opciót.

10.3.3.2 Összesítő kapcsolójel

Kapcsolójel adható ki a fogyasztási mennyiség ellenőrzésére.

A kimenet kapcsolójelet bocsát ki, amikor az ImPS alatt beállított áramlási mennyiség elérésre került. A kimenet a resetig kapcsolva marad. Az összesítő reset után a számlálás újraindul.

Az rTo beállítása határozza meg, hogy mikor kapcsol a kimenet és mikor kerül resetelésre az összesítő:

[rTo]	kimenet	Összesítő resetelés
OFF	A kimenet az ImPS alatt beállított áramlási mennyiség elérésekor kapcsol.	▸ ▶ Végezze el az aktív resetelést.• Automatikus resetelés a maximális kijelzési tartomány túllépésekor.
1, 2,... h1, 2,... d1, 2,... w	A kimenet csak akkor kapcsol, ha az ImPS alatt beállított áramlási mennyiség a beállított időtartamon belül elérésre kerül.	Ha a kimenet nem kapcsolt:• Idővezérelt reset (az rTo alatt beállított idő túllépésre kerül). Kapcsolt kimenetnél:▸ Végezze el az aktív resetelést.• Automatikus resetelés a maximális kijelzési tartomány túllépésekor.

A maximális kijelzési tartomány 100 000 000 m³ fogyasztási mennyiségnél kerül elérésre.

Paraméterezés a készülékgombokkal: Összesítő kapcsolójel

√ A standard mértékegység van kiválasztva: EF > CFG > uni. F.
√ A folyamatérték van kiválasztva: EF > OUTx > SELx = FLOW.
▶ Hívja elő az EF > OUTx menüt az OUTx kimenet konfigurálásához.
▶ Válassza ki a oux opciót, és állítsa be a ImP opciót.
▶ Válassza az ImPSx opciót és állítsa be azt a áramlási mennyiséget, amelynél a kimenet kapcsol.
- Használja a ▲ vagy ▼ gombot a beállítási tartomány kiválasztásához.
- Nyomja meg röviden a • gombot a beállítási tartomány megerősítéséhez.
- A kívánt számértéket a ▲ vagy ▼ gombokkal állítsa be.
- Nyomja meg röviden a • gombot az érték átvételéhez.
▶ Válassza ki a ImPRx opciót, és állítsa be a Nem opciót.

Az ImPS és az ImPR paraméter-beállítások utólag közvetlenül a főmenüben módosíthatók.

▶ A rTo paraméter beállítása az összesítő visszaállításához:

Lásd Összesítő reset ➞ 36.

Paraméterezés IO-Linken keresztül: Összesítő kapcsolójel

√ A standard mértékegység van kiválasztva: Paraméterek > Kijelző beállítása > uni. F.
√ A folyamatérték van kiválasztva: Paraméterek > Kimeneti konfiguráció > SELx = FLOW.
▶ Hívja elő a Paraméterek > Kimeneti konfiguráció menüt.
▶ Válassza ki a oux opciót, és állítsa be a ImP opciót.
▶ Hívja elő a Paraméterek > x kimenet impulzus opciót.
▶ Válassza az ImPSx opciót és állítsa be azt a áramlási mennyiséget, amelynél a kimenet kapcsol.
▶ Válassza ki a ImPRx opciót, és állítsa be a Nem opciót.
▶ A rTo paraméter beállítása az összesítő visszaállításához:

Lásd Összesítő reset ➞ 36.

10.3.4 Kimenet KI

A kimeneti jel kikapcsolható. A kimenet ekkor nagy ellenállásúvá válik.

A kommunikáció az IO-Link interfészen keresztül az OUT1 felé továbbra is aktív marad.

Paraméterezés a készülékgombokkal: Kimenet KI

▶ Hívja elő az EF > OUTx menüt a konfiguráláshoz.
▶ Válassza ki a oux opciót, és állítsa be a OFF opciót.

Paraméterezés IO-Linken keresztül: Kimenet KI

▶ Hívja elő a Paraméterek > Kimeneti konfiguráció menüpontot.
▶ Válassza ki a oux opciót, és állítsa be a OFF opciót.

10.4 Alkalmazáskonfiguráció

10.4.1 Standard mértékegység

Kiválasztható egy mértékegység, amellyel a folyamatérték alapértelmezés szerint megjelenik a kijelzőn. Minden további paraméterbeállítás ezen az egységen alapul.

Kiválasztható értékek:

• Átfolyás: m³/h ; l/min; m/s; ft³/h; ft³/min; ft/s
  • Hőmérséklet: °C; °F
• Nyomás: kPa; bar; psi

Paraméterezés a készülékgombokkal: Standard mértékegység

▶ Hívja elő az EF > CFG menüt.
▶ Válassza ki az uni.x opciót, és állítsa be a mértékegységet.

Paraméterezés IO-Link segítségével: Standard mértékegység

▶ Hívja elő a Paraméterek > Kijelző beállítása menüpontot.
▶ Válassza ki az uni.x opciót, és állítsa be a mértékegységet.

10.4.2 Csillapítás

A beállított csillapítási állandó a kimeneti jelek stabilizálódását eredményezi. A fizikai folyamatértékek ugrásszerű változásai kiegyenlítődnek.

Ez a kimenetekre, a kijelzőre és a folyamatértékeknek az IO-Link interfészen keresztüli továbbítására vonatkozik.

A csillapítási állandó hozzáadódik az érzékelő válaszidejéhez (→ Műszaki adatok).

Az UL és OL jelek meghatározása a csillapítási állandó figyelembevételével történik.

A mérésiérték-csillapítás befolyásolja az Áramlás és Nyomás folyamatértékeket.

Kiválasztható értékek:

• dAP. F = Az átfolyás csillapítási állandója másodpercekben (63 % τ emelkedési idő).
• dAP. P = A nyomás csillapítási állandója másodpercekben (63 % τ emelkedési idő).

Paraméterezés a készülékgombokkal: Csillapítás

▶ Hívja elő az EF > CFG menüt.
▶ Válassza ki a dAP.x opciót és állítsa be az x folyamatérték kapcsolójelének csillapítási idejét.

Paraméterezés IO-Linken keresztül: Csillapítás

▶ Hívja elő a Paraméterek > Csillapítás menüpontot.
▶ Válassza ki a dAP.x opciót és állítsa be az x folyamatérték kapcsolójelének csillapítási idejét.

10.4.3 A kapcsoló kimenetek kimeneti polaritása

A kimeneti polaritás a P-n paraméterrel állítható be.

A beállítás mindkét kapcsolókimenetet érinti.

• PnP: A kapcsolókimenet pozitív kapcsolással működik.
• nPn: A kapcsolókimenet negatív kapcsolással működik.

Paraméterezés a készülékgombok segítségével: Kimeneti polaritás

▶ Hívja elő az EF > CFG menüt.
▶ Válassza ki a P-n opciót, és állítsa be a PnP vagy a nPn opciót.

Paraméterezés IO-Link segítségével: Kimeneti polaritás

▶ Hívja elő a Paraméterek > Kimeneti konfiguráció menüpontot.
▶ Válassza ki a P-n opciót, és állítsa be a PnP vagy a nPn opciót.

10.4.4 Közeg

Ez a funkció csak az SDx6xx készülékek esetében érhető el.

A készülék különböző közegjellemzőkkel rendelkezik, amelyek alkalmazástól függően a MEdl paraméteren keresztül választhatók ki.

Kiválasztható értékek:

• Ar: Argon
  • AIR: Sürített levegő
  • CO2: Szén-dioxid
  • N2: Nitrogén

Paraméterezés a készülékgombokkal: Közeg

▶ Hívja elő az EF > CFG menüt.
▶ Válassza ki a MEdl opciót, és állítsa be a közeget.

Paraméterezés IO-Linken keresztül: Közeg

▶ Hívja elő a Paraméterek > Közeg menüpontot.
▶ Válassza ki a MEdl opciót, és állítsa be a közeget.

10.4.5 Folyamatérték az OUT1 és az OUT2 kimenetekhez

Mindkét kimenet esetében kiválaszthatja, hogy melyik folyamatértéket kívánja felügyelni. Minden tovább paraméterbeállítás ezen a kiválasztáson alapul.

Kiválasztható értékek:

- FLOW: Átfolyás

• TEMP: Hőmérséklet
- PRES: Nyomás

Paraméterezés a készülékgombokkal: OUT1 és OUT2 folyamatérték

▶ Hívja elő az EF > OUTx menüt.
▶ Válassza ki a SELx opciót, állítsa be a folyamatértéket az OUTx kimenethez.

Paraméterezés IO-Linken keresztül: OUT1 és OUT2 folyamatérték

▶ Hívja elő a Paraméterek > Kimeneti konfiguráció menüpontot.
▶ Válassza ki a SELx opciót, állítsa be a folyamatértéket az OUTx kimenethez.

10.4.6 Alacsonyáramlás -elnyomás

Az LFC (Low flow cut-off) paraméter segítségével elrejthetők az alacsony áramlási mennyiségek. Az LFC-érték alatti átfolyást az érzékelő nyugalmi állapotként (Q = 0) értékeli.

Az LFC-érték hatással van a következőkre:

• A folyamatérték kijelzése az átfolyáshoz a kijelzőn
• A digitális kapcsolójel az átfolyáshoz
• Analóg jel az átfolyáshoz
- A fogyasztásmérés-felügyelet (kapcsoló- vagy impulzusjel az átfolyáshoz)
- A minimális és maximális átfolyás eltárolt értékei

Ábr. 9: Kis mennyiség elnyomása

+LFC: Minimális átfolyás pozitív átfolyási irányban

-LFC: Minimális átfolyás negatív átfolyási irányban

1: Áramlás, amelyet állásnak tekintenek

A minimális áramlási sebesség mértékegysége megfelel a uni. Falatt kiválasztott értéknek.

Az adatlapon megadott pontosság az LFC-értékre gyári beállítás esetén vonatkozik. Ha alacsonyabb LFC-értéket állít be, csökken az érzékelő pontossága.

Paraméterezés a készülékgombokkal: Alacsonyáramlás -elnyomás

▶ Hívja elő az EF > CFG menüt.
▶ Válassza az LFC opciót és állítsa be azt a határértéket, amely alatt a átfolyás leállásként kerül kiértékelésre.

Paraméterezés IO-Linken keresztül: Alacsonyáramlás -elnyomás

▶ Hívja elő a Paraméterek > Alapbeállítások > Áramlás menüpontot.
▶ Válassza az LFC opciót és állítsa be azt a határértéket, amely alatt a átfolyás leállásként kerül kiértékelésre.

10.4.7 Szabványos feltételek

A készülék adatlapján megadott értékek a felhasználási hely környezeti feltételeitől függnek.

Minden adat a DIN ISO 2533 szerinti szabványos térfogatáramra, azaz 1013 mbar (101,3 kPa), 15°C és 0% relatív páratartalom melletti térfogatáram esetére vonatkozik. A készülék más szabvány feltételekre is beállítható.

Paraméterezés a készülékgombokkal: Szabványos feltételek

▶ Hívja elő az EF > CFG menüt.
▶ Válassza ki az rEF. P opciót és adja meg a standard nyomást.
▶ Válassza ki az rEF. T opciót és adja meg a standard hőmérsékletet.

Paraméterezés IO-Linken keresztül: Szabványos feltételek

▶ Hívja elő a Paraméterek > Alapbeállítások > Nyomás menüpontot.
▶ Válassza ki az rEF. P opciót és adja meg a standard nyomást.
▶ Hívja elő a Paraméterek > Alapbeállítások > Hőmérséklet menüpontot.
▶ Válassza ki az rEF. T opciót és adja meg a standard hőmérsékletet.

10.4.8 Nullpontkalibrálás

Ha a mérési érték és a tényleges folyamatérték között szisztematikus eltérés mutatkozik, ez a mérési pontatlanság a cOF korrekciós tényezővel korrigálható.

▷ A belső nullpont a beállított értékkel eltolódik.

A coF korrekciós tényező csak a nyomásmérésre vonatkozik.

A coF egysége megfelel a megfelelő folyamatértékhez beállított standard mértékegységnek.

Paraméterezés a készülékgombokkal: Nullpontkalibrálás

▶ Hívja elő az EF > CFG menüt.
▶ Válassza ki a cOF opciót és állítsa be az értéket.
▷ A belső nullpont a beállított értékkel eltolódik.

Paraméterezés IO-Linken keresztül: Nullpontkalibrálás

▶ Hívja elő a Paraméterek > Kalibrálás menüpontot.
▶ Válassza ki a cOF opciót és állítsa be az értéket.
A belső nullpont a beállított értékkel eltolódik.

10.4.9 Kapcsolási késleltetés

A kapcsolókimenethez beállítható egy késleltetési idő, amellyel a kimenet át- és visszakapcsol.

Paraméterezés a készülékgombokkal: Kapcsolási késleltetés

▶ Hívja elő az EF > OUTx menüt.
▶ Válassza ki a dSx opciót, és állítsa be a késleltetést másodpercben az OUTx kapcsolásához.
▶ Válassza ki a drx opciót, és állítsa be az OUTx-ről való visszakapcsolás késleltetését másodpercben.

A dSx és a drx lehetőség csak akkor érhető el, ha az OUTx-hez ki van választva egy kapcsolójel (Hno, Hnc, Fno, Fnc).

Paraméterezés IO-Linken keresztül: Kapcsolási késleltetés

▶ Hívja elő a Paraméterek > x digitális kimenet menüpontot.
▶ Válassza ki a dSx opciót, és állítsa be a késleltetést másodpercben az OUTx kapcsolásához.
▶ Válassza ki a drx opciót, és állítsa be az OUTx-ről való visszakapcsolás késleltetését másodpercben.

A dSx és a drx lehetőség csak akkor érhető el, ha az OUTx-hez ki van választva egy kapcsolójel (Hno, Hnc, Fno, Fnc).

10.4.10 A kimenetek hibás működése

A FOUx paraméterrel beállítható az OUTx kimenet viselkedése hiba esetén. A kiválasztott kimeneti funkciótól függően hiba esetén a következő jelek kerülnek kiadásra:

• Kapcsolójel:
  – On: A kimenet hiba esetén bekapcsol.
  – OFF: A kimenet hiba esetén kikapcsol.

• OU: A kimenet a hibától függetlenül a paraméterek által meghatározott módon kapcsol.

• Analóg jel:
  – On: Az analóg jel a felső határértékre áll.
  – OFF: Az analóg jel az alsó határértékre áll.

• OU: Az analóg jel továbbra is megfelel a mérési értéknek.

Az FOUx nem áll rendelkezésre a fogyasztásmérés-felügyelethez: A beállított áramlási mennyiség elérésekor még hiba esetén is kapcsoló-, ill impulzusjel kerül kibocsátásra.

Paraméterezés a készülékgombok segítségével: A kimenetek hibás működése

▶ Hívja elő az EF > OUTx menüt.
▶ Válassza ki a FOUx opciót, és állítsa be az OUTx viselkedését hiba esetén: On, OFF, OU.

Paraméterezés IO-Link segítségével: A kimenetek hibás működése

▶ Hívja elő a Paraméterek > x kimenet hibakonfiguráció menüpontot.
▶ Válassza ki a FOUx opciót, és állítsa be az OUTx viselkedését hiba esetén: On, OFF, OU.

10.4.11 Összesítő reset

Az összesítő többféleképpen is resetelhető:

• Kézi reset
• Idővezérelt reset
• Reset külső jel által
• Reset IO-Link interfészen keresztül

Ha az összesítő nem a fenti eljárások valamelyikével kerül resetelésre, akkor automatikus resetre kerül sor a maximális kijelzési tartomány túllépése után.

Paraméterezés a készülékgombokkal: Összesítő reset

1. Kézi reset:

▶ Hívja elő az EF menüt.
▶ Válassza ki a rTo opciót, és állítsa be a rES. T opciót.
▷ Az összesítő visszaállításra kerül.

2. Idővezérelt reset:

▶ Hívja elő az EF menüt.
▶ Válassza ki az rTox opciót, majd állítsa be az időt hetekben (w), napokban (d) vagy órákban (h).
▷ Az összesítő a beállított idő után automatikusan resetelésre kerül.

3. Reset külső jel által:

▶ Hívja elő az EF > OUT2 menüt.
▶ Válassza ki az ou2 opciót, és állítsa be a digitális bemenetet: In. D.
▶ Válassza ki a DIn2 opciót és állítsa be a visszaállító jelet:
• HIGH: Visszaállítás High-jelnél
• LOW: Visszaállítás Low-jelnél
• +EDG: Visszaállítás felfutó élnél
- -EDG: Visszaállítás lefutó élnél

4. Reset túlcsordulás esetén:

▶ Hívja elő az EF menüt.
▶ Válassza ki a rTox opciót, és állítsa be a OFF opciót.
▷ Az összesítő csak akkor kerül resetelésre, ha a kijelző maximális kijelzési tartománya túllépésre került.

Paraméterezés IO-Linken keresztül: Összesítő reset

1. Kézi reset:

▶ Hívja elő a Paraméterek > Memória > Áramlás menüpontot.
▶ Parancs végrehajtása: Összesítő visszaállítása.

2. Idővezérelt reset:

▶ Hívja elő a Paraméterek > Alapbeállítások > Áramlás menüpontot.
▶ Válassza ki az rTox opciót, majd állítsa be az időt hetekben (w), napokban (d) vagy órákban (h).
▷ Az összesítő a beállított idő után automatikusan resetelésre kerül.

3. Reset külső jel által:

▶ Hívja elő a Paraméterek > Kimeneti konfiguráció menüpontot.
▶ Válassza ki az ou2 opciót, és állítsa be a digitális bemenetet: In. D.
▶ Hívja elő a Paraméterek > 2. digitális kimenet opciót.
▶ Válassza ki a DIn2 opciót és állítsa be a visszaállító jelet:

• HIGH: Visszaállítás High-jelnél
• LOW: Visszaállítás Low-jelnél
• +EDG: Visszaállítás felfutó élnél
- -EDG: Visszaállítás lefutó élnél

4. Reset túlcsordulás esetén:

▶ Hívja elő a Paraméterek > Alapbeállítások > Áramlás menüpontot.
▶ Válassza ki a rTox opciót, és állítsa be a OFF opciót.
▷ Az összesítő csak akkor kerül resetelésre, ha a kijelző maximális kijelzési tartománya túllépésre került.

10.4.12 Zárolás / feloldás

A beállítások véletlen módosításának megakadályozása érdekében a készülék elektronikusan zárolható.

Ez a zár megakadályozza, hogy a készülék beállításait a készülék gombjaival megváltoztassák.

Gyári beállítás: nincs zárolva.

Paraméterezés a készülékgombokkal: Zárolás / feloldás

Zárolás:

▶ Győződjön meg róla, hogy az eszköz normál üzemmódban van.
▶ Egyidejűleg 10 mp hosszan nyomja le a ▲ és ▼ gombokat, míg a címsorban az előrehaladást jelző sáv nem jár le.
▷ A készülék zárolva van a készülékgombokkal való paraméterezéssel szemben. Ha valaki egy paraméterérték módosításával próbálkozna, a kijelzőn a ☑ szimbólum jelenik meg.

Ezt a zárolást csak a készülékgombokkal lehet feloldani. A paraméterbeállítás módosítása to-vábbra is lehetséges az IO-Link interfészen keresztül.

Feloldás:

▶ Győződjön meg róla, hogy az eszköz normál üzemmódban van.
▶ Egyidejűleg 10 mp hosszan nyomja le a ▲ és ▼ gombokat, míg a címsorban az előrehaladást jelző sáv nem jár le.
▷ A készülékgombok zárolása feloldásra került.

Paraméterezés IO-Linken keresztül: Zárolás / feloldás

▶ Győződjön meg róla, hogy az eszköz normál üzemmódban van.
▶ Hívja elő a Paraméterek > Kijelző beállítása menüpontot.
▶ Válassza ki az Loc opciót, és állítsa be a zárolást.
▷ A készülék zárolva van a készülékgombokkal való paraméterezéssel szemben. Ha valaki egy paraméterérték módosításával próbálkozna, a kijelzőn a ☑ szimbólum jelenik meg.

A zárolás az uLoc IO-Link paraméterrel vagy a készülékgombokkal oldható fel.

- vagy -

▶ Hívja elő a Paraméterek > Alapbeállítások menüpontot.
▶ Válassza a Gerätezugriffssperren. Lokale Benutzerschnittstelle (Készülék
HozzáférésZárolás. Lokális felhasználói interfész) paramétert és állítsa be a Zárolva állapotot.
▷ A készülék zárolva van a készülékgombokkal való paraméterezéssel szemben. Ha valaki egy paraméterérték módosításával próbálkozna, a kijelzőn a ☑ szimbólum jelenik meg.

A zárolás a Feloldva IO-Link paraméterrel oldható fel.

10.4.13 A készülék visszaállítása

A készülék visszaállítható a gyári beállításra.

A funkció végrehajtása előtt célszerű feljegyezni a saját beállításokat a Gyári beállítások fejezetben.

Paraméterezés a készülékgombok segítségével: A készülék visszaállítása

▶ Hívja elő az EF menüt.
▶ Válassza ki a rES elemet.
▶ Tartsa lenyomva a ▲ vagy a ▼ gombot.
▷ A ---- kijelzés jelenik meg.
▶ Nyomja meg röviden a ● gombot.
▷ A készülék újraindul.

Paraméterezés IO-Link segítségével: A készülék visszaállítása

▶ Hívja elő a Paraméterek > Alapbeállítások menüpontot.
▶ Kattintson a Gyári beállítás beállítása rendszerparancsra.
▷ A készülék újraindul.

10.5 Kijelző

10.5.1 Kijelző elrendezése

A diS. L paraméterrel kiválasztható, hogy a kijelzőn mely folyamatértékek jelenjenek meg alapértelmezés szerint.

Kiválasztható értékek:

• L1: aktuális folyamatérték az áramláshoz
• L2. Temp: aktuális folyamatérték az áramláshoz és a hőmérséklethez
• L2. Pres: aktuális folyamatérték az átfolyáshoz és a nyomáshoz
• L2. Totl: aktuális folyamatérték az átfolyáshoz és az összesítőhöz
• L3. TP: aktuális folyamatérték az átfolyáshoz, hőmérséklethez és nyomáshoz

• L4: aktuális folyamatérték az átfolyáshoz, hőmérséklethez, nyomáshoz és összesítőhöz

Paraméterezés a készülékgombokkal: Kijelző elrendezése

▶ Hívja elő az EF > DIS menüt.
▶ Válassza ki a diS. L opciót és állítsa be az elrendezést.

Paraméterezés IO-Linken keresztül: Kijelző elrendezése

▶ Hívja elő a Paraméterek > Kijelző beállítása menüpontot.
▶ Válassza ki a diS. L opciót és állítsa be az elrendezést.

10.5.2 A kijelző frissítési sebessége

A diS. U paraméterrel állítható be a kijelző frissítési sebessége.

Kiválasztható értékek:

• d1: gyors
• d2: közepes
• d3: lassú

Paraméterezés a készülékgombokkal: A kijelző frissítési sebessége

▶ Hívja elő az EF > DIS menüt.
▶ Válassza ki a diS. U opciót és állítsa be a frissítési sebességet.

Paraméterezés IO-Linken keresztül: A kijelző frissítési sebessége

▶ Hívja elő a Paraméterek > Kijelző beállítása menüpontot.
▶ Válassza ki a diS. U opciót és állítsa be a frissítési sebességet.

10.5.3 Kijelző forgatás

A diS. R paraméterrel a kijelzön lévő írás a jobb olvashatóság érdekében elforgatható az óramutató járásával megegyező irányba.

Kiválasztható értékek:

• 0° (nincs elfordítva)
• 90°
• 180°
• 270°

Paraméterezés a készülékgombokkal: Kijelző forgatás

▶ Hívja elő az EF > DIS menüt.
▶ Válassza ki a diS. R opciót, és állítsa be a kijelző forgatását.

Paraméterezés IO-Linken keresztül: Kijelző forgatás

▶ Hívja elő a Paraméterek > Kijelző beállítása menüpontot.
▶ Válassza ki a diS. R opciót, és állítsa be a kijelző forgatását.

10.5.4 Kijelző fényereje

A diS. B paraméterrel állítható be a kijelző fényereje.

Kiválasztható értékek:

• 25%
- 50%
• 75%
• 100 %
• OFF: Energiatakarékos üzemmód. A kijelző üzem közben ki van kapcsolva.

• A beállítás 30 másodperc késleltetés után lép hatályba.
  – A kijelző aktiválása tetszés szerinti gomb lenyomásával. A kijelző 30 másodperc inaktivitás után is-mét kikapcsol.

A hibaüzenetek kikapcsolt kijelző esetén az IO-Link és az üzemállapotot jelző LED-ek segítségével kerülnek megjelenítésre.

Ha a készülék magas belső hőmérsékletet mér, a kijelző fényereje automatikusan beállításra kerül:

A készülék belső hőmérséklete > 64 °C: A fényerő 25 %-ra csökken.

A készülék belső hőmérséklete ≥ 90 °C: A kijelző kikapcsol.

Paraméterezés a készülékgombokkal: Kijelző fényereje

▶ Hívja elő az EF > DIS menüt.
▶ Válassza ki a diS. B opciót, és állítsa be a kijelző fényerejét.

Paraméterezés IO-Linken keresztül: Kijelző fényereje

▶ Hívja elő a Paraméterek > Kijelző beállítása menüpontot.
▶ Válassza ki a diS. B opciót, és állítsa be a kijelző fényerejét.

10.5.5 A kijelző színének beállítása

A betüszín a kijelzön a coL.x paraméterrel választható ki:

• coL. F: Betüszín az áramláshoz
• coL. T: Betűszín a hőmérséklethez
• coL. P: Betük színe a nyomáshoz
• coL. V: Betűszín a Vol.1 összesítőhöz

Tartós betüszín

A betüszín az átfolyás, a hömérséklet, a nyomás vagy az összesítő kijelzéséhez tartósan beállítható:

coL. F / coL. T / coL. P / coL. V	Betűszín
bk/wh	fekete-fehér
rEd	piros
GrEn	zöld
yellow	sárga

Színváltás

Alternatív megoldásként az átfolyás, a hőmérséklet és a nyomás kijelzéséhez beállítható a színváltás az aktuális folyamatérték függvényében:

coL. F / coL. T / coL. P	Betűszín
r-cF	piros = folyamatérték az ablaktartományon belülzöld = folyamatérték az ablaktartományon kívül
G-cF	zöld = folyamatérték az ablaktartományon belülpiros = folyamatérték az ablaktartományon kívül

Ha a „Színváltás” van kiválasztva, akkor az ablakterület határértékeit be kell állítani:

cFL. F: alsó határérték az átfolyáshoz

cFH. F: felső határérték az átfolyáshoz

cFL. T: alsó határérték a hömérséklethez

cFH. T: felső határérték a hőmérséklethez

cFL. P: alsó határérték a nyomáshoz

cFH. P: felső határérték a nyomáshoz

A cFL.x és cFH.x határértékek szabadon kiválaszthatók a mérési tartományon belül és függetlenek az OUT1 és OUT2 számára beállított kimeneti funkciótól.

Ábr. 10: Példa a coL.x beállításra = G-cF

Paraméterezés a készülékgombokkal: A kijelző színének beállítása

▶ Hívja elő az EF > COLR menüt.

Állandó színbeállítás

▶ Válassza ki a coL.x opciót és válassza ki a betűszínt az x folyamatértékhez, ill. az összesítőhöz: bk/wh, red, green vagy yellow.

Színváltás

▶ Válassza ki a coL.x opciót és válassza ki a színváltás beállítását az x folyamatértéktől függően: r-cF vagy G-cF.
▶ Válassza ki a cFL.x opciót és válassza ki az ablakterület alsó határértékét.
▶ Válassza ki a cFH.x opciót és válassza ki az ablakterület felső határértékét.

Paraméterezés IO-Linken keresztül: A kijelző színének beállítása

▶ Hívja elő a Paraméterek > Kijelző beállítása menüpontot.

Állandó színbeállítás

▶ Válassza ki a coL.x opciót és válassza ki a betűszínt az x folyamatértékhez, ill. az összesítőhöz: bk/wh, red, green vagy yellow.

Színváltás

▶ Válassza ki a coL.x opciót és válassza ki a színváltás beállítását az x folyamatértéktől függően: r-cF vagy G-cF.
▶ Hívja elő a Paraméterek > Ablak a színváltáshoz menüpontot.
▶ Válassza ki a cFL.x opciót és válassza ki az ablakterület alsó határértékét.
▶ Válassza ki a cFH.x opciót és válassza ki az ablakterület felső határértékét.

10.6 Diagnosztika

10.6.1 Az összesítő értékeinek leolvasása

A következő értékek bármikor leolvashatók az összesítőre vonatkozóan:

• Aktuális áramlási mennyiség (= fogyasztási mennyiség az utolsó visszaállítás óta).
• Fogyasztási mennyiség az utolsó visszaállítás előtt.
• Idő percekben az utolsó visszaállítás óta.

Leolvasás a készülék gombjain keresztül: Az összesítő értékei

▶ Üzem közben nyomja meg a ▲ vagy ▼ gombot, amíg az összesítő értékei meg nem jelennek.
▷ 30 másodperc elteltével a készülék visszavált a standard kijelzőre.

Leolvasás IO-Linken keresztül: Az összesítő értékei

▶ Hívja elő a Paraméterek > Memória > Áramlás menüpontot.
▶ Olvassa le a fogyasztási értékeket.

10.6.2 Memória

A készülék tárolja a mindenkori maximális és minimális mért folyamatértékeket.

Az aktuális érték a készüléken vagy az IO-Link interfészen keresztül kiolvasható.

Kiválasztható értékek:

• Lo. F: Minimálisérték-memória az átfolyáshoz
• Hi. F: Maximálisérték-memória az átfolyáshoz
• Lo. T: A hőmérséklet minimális értékének memóriája
• Hi. T: A hőmérséklet maximális értékének memóriája
• Lo. P: Minimumérték-memória a nyomáshoz
• Hi. P: Maximumérték-memória a nyomáshoz

Érdemes törölni a memóriát, amint a készülék először dolgozik normál üzemeltetési körülmények között.

Paraméterezés a készülékgombok segítségével: Memória

A memória megjelenítése:

▶ Hívja elő az EF > MEM menüt.
▶ Válassza ki a Lo.x vagy a Hi.x opciót a mindenkori legmagasabb vagy legalacsonyabb mért folyamatérték kijelzéséhez:

Memória tartalmának törlése:

▶ Hívja elő az EF > MEM menüt.
▶ Válassza ki az Lo.x vagy a Hi.x opciót.
▶ Tartsa lenyomva a ▲ vagy a ▼ gombot.

▷ A ---- kijelzés jelenik meg.

▶ Nyomja meg röviden a ● gombot.

Paraméterezés IO-Linken keresztül: Memória

A memória megjelenítése:

▶ Hívja elő aParaméterek > Memória > Áramlás vagy Hőmérséklet vagy Nyomás menüpontot.
▶ Válassza ki a Lo.x vagy a Hi.x opciót a mindenkori legmagasabb vagy legalacsonyabb mért folyamatérték kijelzéséhez:

Memória tartalmának törlése:

▶ Parancs végrehajtása:
• Hi.x és Lo.x memória visszaállítás
• Lo.x memória visszaállítás
• Hi.x memória visszaállítás

10.7 Szervizfunkciók

10.7.1 Szimuláció

Ez a funkció a folyamatértékek szimulálására és jelláncuk ellenőrzésére szolgál.

A cr. UL, UL, OL és cr. OL paraméterbeállítások révén olyan folyamatértékek is szimulálhatók, melyek hibavagy figyelmeztető üzenetet eredményeznek.

A szimuláció indításakor a totalizátor értékei befagyasztásra kerülnek, és a szimulált összesítő értéke 0-ra áll. A szimulált átfolyásérték ezután a szimulált totalizátorra van hatással. A szimuláció befejezése után az eredeti totalizátor-értékek kerülnek visszaállításra.

A szimuláció során a következők érvényesek:

• A szimuláció nincs befolyással az aktuális folyamatértékekre. A kimenetek a korábban beállított módon viselkednek.
• Az eredeti összesítőérték változatlanul tárolva marad, még akkor is, ha valós áramlás van jelen.
• Az aktuális valós alkalmazáshoz hibaüzenetek nem állnak rendelkezésre. Ezeket a szimuláció elnyomja.

A következő értékek szimulálhatók:

Átfolyás, hőmérséklet, nyomás és az összesítő számlálójának állása.

Paraméterezés a készülékgombokkal: Szimuláció

▶ Hívja elő az EF > SIM menüt.
▶ Válassza ki az S. FLW, S. TMP vagy az S. PRS opciót, és állítsa be a szimulálandó folyamatértéket:
- Nyomja le a ▲ vagy ▼ gombot, míg a kívánt folyamatérték nem kerül elérésre.
- Az OL, crOL, UL és crUL figyelmeztető/hibajelzések a mérési tartomány túllépésekor, ill. alulmúlásakor jelennek meg.
▶ Válassza ki az S. Tim opciót és állítsa be a szimuláció időtartamát percekben.
▶ Válassza ki az S. On opciót, és állítsa be a funkciót:
- On: A szimuláció elindul. Az értékek szimulálása az S. Tim alatt beállított időtartamra történik. Megszakítás tetszés szerinti gomb megnyomásával.
• OFF: A szimuláció nem aktív.

Paraméterezés IO-Linken keresztül: Szimuláció

▶ Hívja elő a Paraméterek > Szimuláció opciót.
▶ Válassza ki az S. Tim opciót és állítsa be a szimuláció időtartamát percekben.
▶ Hívja elő aParaméterek > Szimuláció > Áramlás vagy Hőmérséklet vagy Nyomás menüpontot.
▶ Válassza ki az S. FLW, S. TMP vagy az S. PRS opciót és állítsa be a szimulálandó folyamatértéket, crUL, UL, OL vagy crOL.
▶ Válassza ki az Írás a készülékre opciót.
▷ A módosított értékek átvitelre kerülnek a készülékre.
▶ Hívja elő a Paraméterek > Szimuláció opciót.
▶ Parancs végrehajtása: Szimuláció indítása.
▷ A szimuláció a beállított értékekkel indul.
▶ A szimuláció befejezéséhez: Parancs végrehajtása: Szimuláció leállítása.

10.7.2 Optikai lokalizálás

Az érzékelő az IO-Link interfészen keresztül távolról is lokalizálható a berendezésben.

Ez a funkció csak az IO-Link interfészen keresztül érhető el.

Amikor a parancs az IO-Link interfészen keresztül kerül végrehajtásra, a kapcsolási állapotot jelző LED-ek villognak, és a kijelzőn villog a 🔘 „IO-Link” kijelzés.

▶ A funkciót az IO-Link segítségével vagy a készülék bármelyik gombjának megnyomásával kapcsolhatja ki.

Optikai lokalizálás IO-Link-en keresztül

▶ Hívja elő az Azonosítás opciót.
▶ Parancs végrehajtása: Villogás BE.
▶ A villogási folyamat befejezéséhez: Parancs végrehajtása: Villogás KI.

10.7.3 Készülékinformációk

A készüléken tárolódik néhány megváltoztathatatlan készülékinformáció. Ezek közé tartoznak a következők:

• Termék neve
• Termékcsalád
• gyártó
  • Gyártó azonosítója
  • Készülék azonosítója
• Szériaszám
  • Hardver/firmware felülvizsgálat
• leírás

Ezen kívül a készülékhez az IO-Link interfészen keresztül további jellemzők is hozzárendelhetők megfelelő paraméterező szoftver segítségével, melyek szabadon definiálhatók, és legfeljebb 32 karakter hosszúak lehetnek. Ezek közé tartoznak a következők:

• Alkalmazásspecifikus jellemző
- Berendezésjelölés
- Helyjelölés

Leolvasás a készülék gombjain keresztül: Készülékinformációk

▶ Hívja elő az EF > Info menüt.
▶ A ▲ és ▼ gombok segítségével lapozzon a nézetek között és olvassa le a készülékinformációkat.

Leolvasás vagy paraméterezés IO-Linken keresztül: Készülékinformációk

▶ Hívja elő az Azonosítás opciót.
▶ Készülékinformációk leolvasása vagy szerkeszthető paraméterek szerkesztése.

11 Hibaelhárítás

Az egység számos öndiagnosztikai opcióval rendelkezik. Működés közben automatikusan figyeli magát.

A figyelmeztetések és hibaállapotok akkor is megjelennek, ha a kijelző ki van kapcsolva. A hibajelzések az IO-Linken keresztül is elérhetők.

Az állapotjelzések a NAMUR NE107 ajánlása szerint vannak besorolva.

Ha több diagnosztikai esemény történik egyszerre, csak a legmagasabb prioritású esemény diagnosztikai üzenete jelenik meg.

Egy folyamatérték kiesésekor a többi folyamatérték továbbra is rendelkezésre áll. Kivétel: Az átfolyás folyamatértékének kiesésekor más folyamatértékek sem kerülnek kiadásra.

Az IO-Linken keresztül további diagnosztikai funkciók állnak rendelkezésre ➞ IO-Link interfész-leírás a documentation.ifm.com oldalon.

11.1 Figyelmeztető üzenetek

Kijelzés a kijelzőn	LED kijelző	Probléma / elhárítás
Címsor: Short circuit OUT1/OUT2 Folyamatérték-sor: ----	A LED OUT1 villogA LED OUT2 villog	OUT1 és OUT2 rövidzárlat► Ellenőrizze az OUT1 és az OUT2 kapcsolókimeneteket rövidzárlat vagy túláram tekintetében.
Címsor: Short circuit OUT1 Folyamatérték-sor: ----	A LED OUT1 villog	OUT1 rövidzárlat► Az OUT1 kapcsolókimenet ellenőrzése rövidzárlat vagy túláram vonatkozásában.
Címsor: Short circuit OUT2 Folyamatérték-sor: ----	A LED OUT2 villog	OUT2 rövidzárlat► Ellenőrizze az OUT2 kapcsolóki-menetet rövidzárlat vagy túláram tekintetében.
Címsor: Over limit Folyamatérték-sor: OL	----	Kijelzési tartomány túllépve► Ellenőrizze a mérési tartományt.
Címsor: Under limit Folyamatérték-sor: UL	----	Kijelzési tartomány nincs elérve► Ellenőrizze a mérési tartományt.

11.2 Hibäuzenetek

Kijelzés a kijelzőn	LED kijelző	Probléma / elhárítás
Címsor: Flow Error Folyamatérték-sor: ERROR	----	Áramlásmérés hiba► Ellenőrizze az áramlásmérést.► ▶ Cserélje ki a készüléket.
Címsor: Temp Error Folyamatérték-sor: ERROR	----	Hőmérsékletmérési hiba► ▶ Ellenőrizze a hőmérsékletmérést.► ▶ Cserélje ki a készüléket.
Címsor: Pressure Error Folyamatérték-sor: ERROR	----	Nyomásmérési hiba► Ellenőrizze a nyomásmérést.► ▶ Cserélje ki a készüléket.
Címsor: Critical over limit Folyamatérték-sor: cr. OL	----	Érzékelési tartomány túllépve► Ellenőrizze a mérési tartományt.
Címsor: Critical under limit Folyamatérték-sor: cr. UL	----	Hőmérséklet érzékelési tartomány nincs elérve► Ellenőrizze a hőmérséklet-tartományt.

Hiba esetén a kimenetek a FOU alatt beállítottak szerint viselkednek.

12 Karbantartás, javítás és ártalmatlanítás

A készülék működésenem igényel karbantartást.

A készüléket csak a gyártó javíthatja.

▶ A készüléket a használat befejezése után az érvényes nemzeti előírásoknak megfelelően ártalmatlanít-sa.
- ▶ Állítsa be a rendszeres kalibrálási időközöket a folyamat követelményeinek megfelelően. Ajánlás: 12 havonta.

Az ifm kalibrálási szolgáltatása ➞ DAkkS kalibrálási tanúsítvány a www.ifm.com címen.

13 Gyári beállítások

Menü	Paraméter	Gyári beállítás		Felhasználói beállítás
EF	rTo	OFF
OUT1	SEL1	FLOW
	ou1	Hno
	SP1 / FH1	20 %
	rP1 / FL1	19 %
	ImPS1	SD55xxSD56xxSD65xxSD66xx	0,0001 m3 (0,005 ft 3 )
		SD58xx	0,000005 I
		SD68xx	0,000010 I
		SD8xxxSD9xxxSD2xxx	0,001 m3 (0,04 ft 3 )
	ImPR1	YES
	dS1	0 s
	dr1	0 s
	FOU1	OFF
OUT2	SEL2	FLOW
	ou2	I
	ASP2	0 %
	AEP2	100 %
	SP2 / FH2	40 %
	rP2 / FL2	39 %
	ImPS2	SD55xxSD56xxSD65xxSD66xx	0,0001 m3 (0,005 ft 3 )
		SD58xx	0,000005 I
		SD68xx	0,000010 I
		SD8xxxSD9xxxSD2xxx
	ImPR2	YES
	Din2	+EDG
	dS2	0 s
	dr2	0 s
	FOU2	OFF
CFG	uni. F	m3/h
	uni. T	SDxxx0	°C
		SDxxx1	°F
	uni. P	SDxxx0	bar
		SDxxx1	psi
	dAP. F	0,6 s
	dAP. P	0,06 s
	P-n	PnP
	LFC	SD5xxx	0,02 m3/h (0,7 ft 3 /h)
		SD58xx	0,1 m3/h (4 ft 3 /h)
		SD6xxx	0,1 m3/h (4 ft 3 /h)
		SD68xx	0,2 m3/h (7 ft 3 /h)
		SD8xxx	0,3 m3/h (11 ft 3 /h)
		SD9xxx	0,5 m3/h (18 ft 3 /h)
		SD2xxx	2,0 m3/h (71 ft 3 /h)
	rEF. P	1013 mbar (101,3 kPa)
	rEF. T	15 °C
	cOF	0
DIS	diS. L	L3. TP
	diS. U	d3
	diS. R	0°
	diS. B	75 %
COLR	col. F	bk/wh
	col. T	bk/wh
	col. P	bk/wh
	col. V	bk/wh

A százalékos értékek a mérési tartomány végértékére (MEW) vonatkoznak.
