Termék típusa	Szerelhető medencéhez való homokszűrő
Márka	Bestway
Modell	Flowclear 58634
Szűrő átmérője	270 mm
Szűrési felület	0,059 m²
Maximális üzemi nyomás	0,42 bar (6 PSI)
Ajánlott üzemi nyomás	< 0,25 bar (3,5 PSI)
Maximális vízhőmérséklet	35 °C
Homokkapacitás	Kb. 8,5 kg
Homok szemcsemérete	#20 kovasav homok 0,45-0,85 mm
Teljes súly szerelve	> 18 kg
Rögzítési távolság	285 mm, lyukak Ø8 mm
Csatlakozók	1,5 hüvelyk (38 mm)
6-utas szelep funkciói	Szűrés, Zárás, Visszaöblítés, Öblítés, Leeresztés, Keringtetés
Elektromos táplálás	Földelt csatlakozó, 30 mA-es RCD készülék, minimális távolság a medencétől 4 m
Védelem	Ne használjon hosszabbítót, csatlakoztassa le karbantartás előtt, ne temesse el a kábelt
Homok karbantartása	Visszaöblítés, ha a nyomás meghaladja a 0,25 bar-t vagy gyenge az áramlás
Pótalkatrészek	Teljes lista referenciaszámokkal a használati utasításban (P61138ASS16, P03822 stb.)
Téli tárolás	Ürítse ki, végezzen visszaöblítést, távolítsa el a homokot, szárítsa meg és tárolja száraz, fagymentes helyen
Használat poliszférákkal	28 g Flowclear™ poliszféra helyettesít 1 kg homokot

Gyakran ismételt kérdések - Flowclear 58634 BESTWAY

Hogyan telepítsem a Flowclear 58634 homokszűrőt?

Helyezze a szűrőt szilárd, sík felületre (javasolt betonlap) a medence szélétől legalább 2 m távolságra. Rögzítse a padlóhoz a 285 mm-re lévő 8 mm-es rögzítőlyukakon keresztül. Töltse fel a tartályt #20 kovasav homokkal (0,45-0,85 mm) vagy Flowclear™ poliszférákkal. Csatlakoztassa a 38 mm-es tömlőket a medence és a szűrő között. Győződjön meg róla, hogy az elektromos csatlakozó legalább 3,5 m-re van a medencétől, és 30 mA-es RCD védi.

Milyen típusú homokot és mennyit használjak?

Használjon #20 kovasav homokot, szemcseméret 0,45-0,85 mm, kb. 8,5 kg. Ne használjon mészkő- vagy agyaghomokot. Használhat Flowclear™ poliszférákat is: 28 g helyettesít 1 kg homokot. A homok vagy poliszféra nem része a szűrő csomagolásának.

Mit tegyek, ha homok szivárog a medencébe?

Ellenőrizze, hogy a felhasznált homok a javasolt méretű (#20 kovasav). Győződjön meg arról, hogy a homok szintje a tartály MAX és MIN jelölései között van. Ha a szívókosár (skimmer) sérült, cserélje ki. Kerülje a 'visszaöblítés' állásból 'szűrés' állásba kapcsolást a szivattyú leállítása nélkül.

Hogyan végezzek visszaöblítést?

Kapcsolja ki és húzza ki a szivattyút. Fordítsa a 6-utas szelepet 'Visszaöblítés' állásba. Csatlakoztassa a szivattyút és üzemeltesse 3-5 percig, amíg a D nyíláson távozó víz tiszta nem lesz. Ezután kapcsolja ki a szivattyút, állítsa a szelepet 'Öblítés' állásba, és üzemeltesse 1 percig. Végül helyezze vissza a szelepet 'Szűrés' állásba.

Mit tegyek télen a szűrő védelme érdekében?

Végezzen visszaöblítést a szűrőn, ürítse ki a medencét, csatlakoztassa le a tömlőket, távolítsa el a homokot a tartályból, szárítsa meg az összes alkatrészt, és tárolja a szűrőt száraz, fagymentes helyen. Ne hagyja, hogy a víz megfagyjon a belsejében, mert ez károsítja a készüléket és érvényteleníti a garanciát.

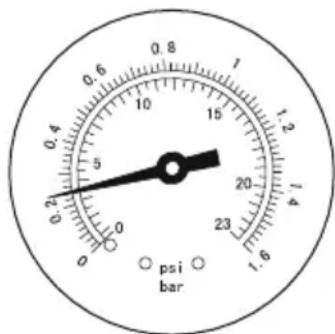

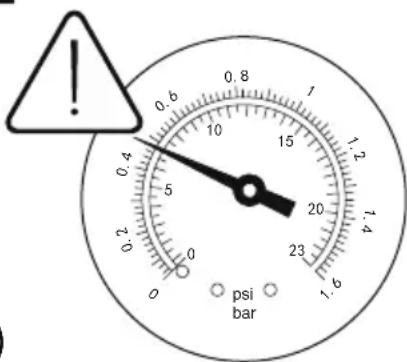

Miért túl magas a nyomás a manométeren?

A 0,25 bar (3,5 PSI) feletti nyomás eltömődött szűrőt jelez. Végezzen visszaöblítést. Ha a probléma továbbra is fennáll, a homok meszesedett lehet: ellenőrizze és szükség esetén cserélje ki. Ellenőrizze azt is, hogy a manométer nem hibás.

A 6-utas szelep szivárog a D nyílásnál, mit tegyek?

Győződjön meg arról, hogy a szelep pontosan egy funkcióra van állítva (nem két állás között). Ha jól van beállítva, a tömítés sérült lehet: cserélje ki egy Bestway által jóváhagyott alkatrészre.

Használhatok poliszférákat homok helyett?

Igen, használhatja a Flowclear™ poliszférákat. Az átváltás: 28 g poliszféra 1 kg homokot helyettesít. A szűrési teljesítmény egyenértékű. Ügyeljen arra, hogy ne lépje túl a tartály maximális kapacitását.

Milyen elektromos biztonsági óvintézkedések vannak?

A szűrőt földelt csatlakozóaljzatba kell dugni, amelyet legfeljebb 30 mA-es hibaáram-védőkapcsoló (RCD) véd. Ne használjon hosszabbítót. Helyezze a csatlakozóaljzatot a medencétől legalább 3,5 m-re. Karbantartás vagy tisztítás előtt mindig húzza ki a készüléket. Ne használja a szivattyút, ha emberek vannak a vízben.

Hogyan tisztítsam a szűrő szitáját?

Húzza ki a szűrőt, és állítsa a szelepet 'Zárva' állásba. Cserélje ki a rácsokat záródugókra. Csavarja le a szita fedelét, vegye ki a szitát, ürítse ki a törmeléket és tisztítsa meg. Helyezze vissza a szitát, ellenőrizze a tömítést, csavarja vissza a fedelet, majd távolítsa el a dugókat és tegye vissza a rácsokat. A piszkos szita csökkenti az áramlást.

HASZNÁLATI ÚTMUTATÓ Flowclear 58634 BESTWAY

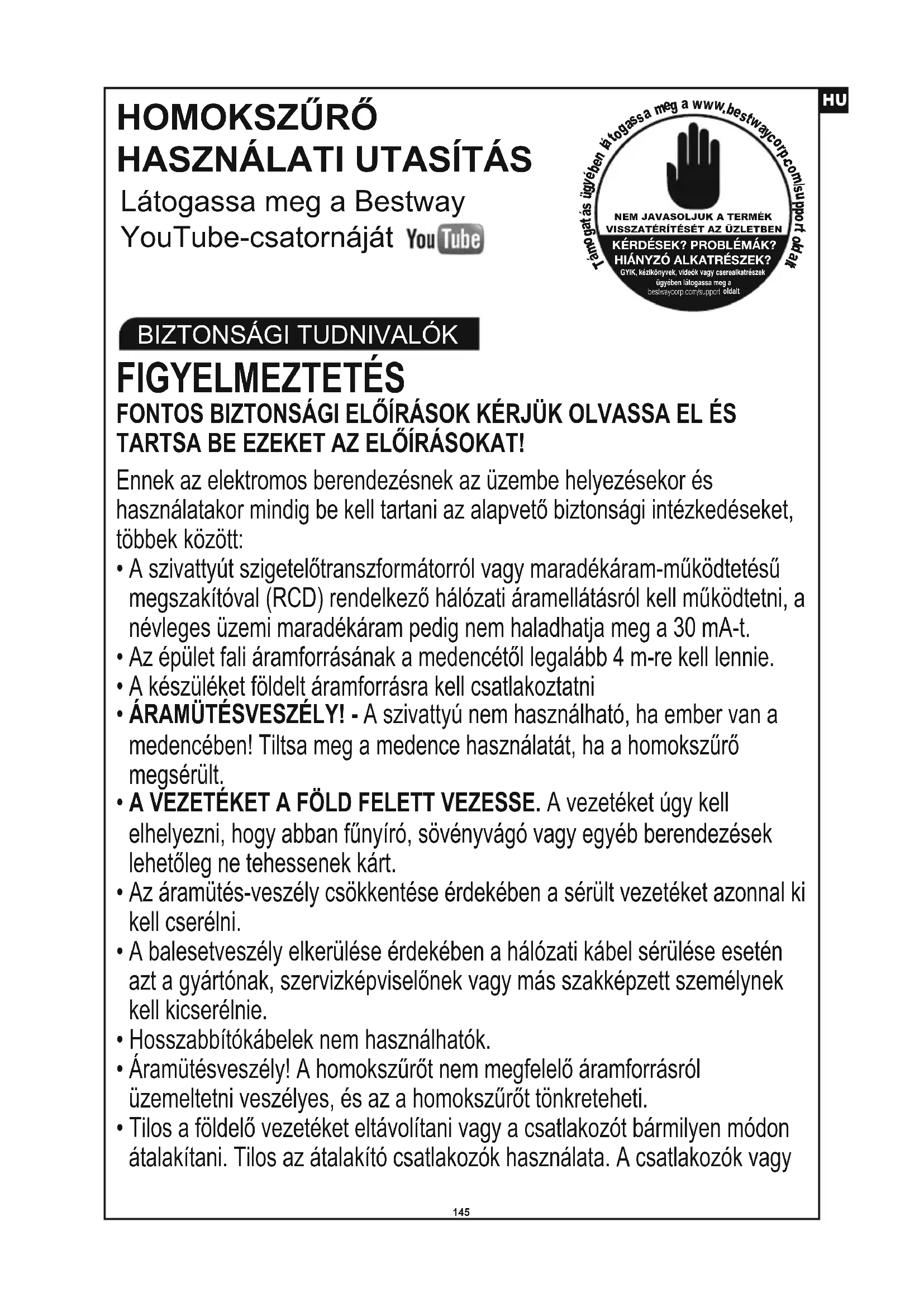

HOMOKSZÜRÖ HASZNÁLATI UTASÍTÁS

Látogassa meg a Bestway YouTube-csatornáját YouTube

NEM JAVASOLJUK A TERMÉK VISSZATÉRÍTÉSÉT AZ ÜZLETBEN KÉRDÉSEK? PROBLÉMÁK? HIÁNYZÓ ALKATRÉSZEK? GYIK, kézikönyvek, videók vagy cserealkatrészek ügyében látogassa meg a bestwaycorp.comsupport oldalt

HU

BIZTONSÁGI TUDNIVALÓK

FIGYELMEZTETÉS

FONTOS BIZTONSÁGI ELŐÍRÁSOK KÉRJÜK OLVASSA EL ÉS TARTSA BE EZEKET AZ ELŐÍRÁSOKAT!

Ennek az elektromos berendezésnek az üzembe helyezésekor és használatakor mindig be kell tartani az alapvető biztonsági intézkedéseket, többek között:

• A szivattyút szigetelőtranszformátorról vagy maradékáram-működtetésű megszakítóval (RCD) rendelkező hálózati áramellátásról kell működtetni, a névleges üzemi maradékáram pedig nem haladhatja meg a 30 mA-t.
• Az épület fali áramforrásának a medencétől legalább 4 m-re kell lennie.
• A készüléket földelt áramforrásra kell csatlakoztatni
• ÁRAMÜTÉSVESZÉLY! - A szivattyú nem használható, ha ember van a medencében! Tiltsa meg a medence használatát, ha a homokszűrő megsérült.

- A VÉZETÉKET A FÖLD FELETT VEZESSE. A vezetéket úgy kell elhelyezni, hogy abban fűnyíró, sövényvágó vagy egyéb berendezések lehetőleg ne tehessenek kárt.

- Az áramütés-veszély csökkentése érdekében a sérült vezetéket azonnal ki kell cserélni.

- A balesetveszély elkerülése érdekében a hálózati kábel sérülése esetén azt a gyártónak, szervizképviselőnek vagy más szakképzett személynek kell kicserélnie.

- Hosszabbítókábelek nem használhatók.

- Áramütésveszély! A homokszűrőt nem megfelelő áramforrásról üzemeltetni veszélyes, és az a homokszűrőt tönkreteheti.

- Tilos a földelő vezetéket eltávolítani vagy a csatlakozót bármilyen módon átalakítani. Tilos az átalakító csatlakozók használata. A csatlakozók vagy

a földelés megfelelőségével kapcsolatos kérdésekben kérje ki szakképzett elektromos műszerész tanácsát.

- A homokszüröt használja óvatosan. Ne húzza vagy emelje a homokszüröt a tápvezetéknél fogva. Sohase húzza ki a csatlakozódugaszt a konnektorból a vezetéknél fogva.

Óvja a vezetéket a sérüléstől. Ne tegye ki a homokszűrőt éles tárgyaktól, olajtól, mozgó alkatrészektől vagy túlzott hőhatástól származó sérülésnek.

- A tápvezetéket a termék szállítása, tisztítása, szerelése vagy bármilyen módosítása előtt mindig ki kell húzni a konnektorból.

- Ne dugja be és ne húzza ki a készülék dugalját nedves kézzel

- Mindig válassza le a készüléket az áramellátásról:

- esős időben

- tisztítás vagy más karbantartás esetén

• ha szünnapokon felügyelet nélkül hagyja

- Ha a készüléket előre láthatólag hosszabb ideig nem fogja használni (pl. télen), a medencekészletet szét kell szerelni, és beltérben kell tárolni.

- Vigyázat: A készülék használata, illetve (újra)összeszerelése előtt, kérjük, minden alkalommal olvassa el az útmutatót.

- Az utasítások betartása. A medencekészletet összeszerelését minden alkalommal az utasítások szerint végezze.

- Az utasítások elvesztése esetén, kérjük, vegye fel a kapcsolatot a Bestway vállalattal, vagy keresse meg a következő weboldalon: www.bestwaycorp.com

- Az elektromos rendszereknek meg kell felelniük a huzalozásra vonatkozó országos követelményeknek. Ha kérdései vannak, kérje ki egy szakképzett villanyszerelő tanácsát.

VIGYÁZAT: A homokszűrő kizárólag összeszerelhető medencékhez használható. Tilos a homokszűrőt állandóra szerelt medencékhez használni. Az összeszerelhető medencék úgy vannak megépítve, hogy azokat a tároláshoz könnyű legyen szétszerelni, majd újra összeállítani. Az állandó medencék földbe süllyesztett, a földön álló vagy épületben elhelyezett, nem szétszerelhető létesítmények.

- Ez a készülék 8 éves kortól használható, illetve a fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással nem rendelkező személyek a készüléket csak felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos ismeretek megszerzését és a járulékos veszélyek megértését követően használhatják. A

gyermekek nem játszhatnak a készülékkel. A tisztítást és felhasználó által végzendő karbantartást gyermekek csak felügyelettel végezhetik. (EU-s piacra szánt termék esetén)

• Ez a készülék nem használható fizikailag, érzékszervileg vagy szellemileg korlátozott, továbbá a kellő tapasztalattal vagy tudással nem rendelkező személyek (és gyermekek) által, kivéve felügyelet mellett, vagy ha készülék biztonságos használatával kapcsolatosan útmutatást kaptak egy a biztonságukért felelős személytől. A gyerekeket felügyelni kell, hogy nehogy játsszanak a készülékkel. (EU-n kívüli piacra szánt termék esetén)
• A tisztítást és felhasználói karbantartást csak 18 évet betöltött, az elektromos áramütés veszélyeivel tisztában lévő felnőttek végezhetik.

FIGYELEM:

• A homokszüröt szilárd, egyenletes talajon helyezzük el. A homokszürönek a medence szélétöl legalább 2m távolságra kell lennie. A berendezést tartsa a lehető legtávolabb.
• A medencét és a homokszűrőt úgy helyezze el, hogy megfelelő legyen a szellőzés és a vízelvezetés, és hogy karbantartás esetén könnyű legyen a hozzáférés. Ne helyezze a homokszűrőt mélyedésbe, ahol meggyűlhet a víz, vagy ahol a járókelőknek útjában lehet.
• Fontos, hogy a felállított medence közelében legyen a hálózati konnektor. A homokszűrő hálózati csatlakozójának a medencétől legalább 3,5m távolságra kell lennie.
• A légköri viszonyok befolyásolhatják a homokszűrő teljesítményét és élettartamát; tegye meg a szükséges óvintézkedéseket annak érdekében, hogy a homokszűrőt megvédje a hideg vagy meleg időjárás, illetve a napsütés okozta felesleges elhasználódástól.
• Az első használat előtt ellenőrizze, hogy megvan-e a homokszűrő valamennyi alkatrésze. Kérjük, hogy az ebben a kézikönyvben található ügyfélszolgálati címen értesítse a Bestway-t, ha a vásárláskor bármely alkatrész hibás vagy hiányzik.
• Minden sérült alkatrész a lehető leghamarabb ki kell cserélni. Csak a gyártó által jóváhagyott alkatrészeket használja.
• Ügyeljen rá, hogy gyerekek vagy felnőttek ne támaszkodjanak neki és ne üljenek rá a berendezésre.
• A homokszüröbe ne tegyen semmiféle vegyi anyagot.
• Ha vegyszereket használ a medence vizének tisztításához, akkor tartsa be a minimális szűrési időt, hogy védje a vizet használók/úszók egészségét -

a minimális szűrési idő a helyi egészségügyi előírások függvénye.

• A termék telepítéséhez csak a gyártó által szállított vagy meghatározott anyagok használhatók.
• Alapvető fontosságú, hogy meggyőződjön arról, hogy a szívókimenetek nincsenek akadályozva.
• A szűrőrendszeren végzendő karbantartási műveletek idejére tanácsos leállítani a szűrést.
• Rendszeresen ellenőrizze, hogy a szűrő nem tömődött-e el.
• Tanácsos hetente ellenőrizni, hogy nincs-e szükség visszamosásra vagy tisztításra. A medencevíz tisztaságának biztosításához minimum napi 8 órás szűrési üzemidő szükséges.
• Alapvető fontosságú, hogy a sérült részegységeket vagy szerelvényeket a lehető leghamarabb lecserélje. Csak a termék forgalmazásáért felelős személy által jóváhagyott részegységeket használjon.
• Minden szüröt és szüröközeget rendszeresen ellenőrizni kell, hogy nem gyült-e fel törmelék, ami akadályozná a szürés megfelelőségét. Az esetlegesen már használt hűtöközeg ártalmatlanításának szintén meg kell felelnie a vonatkozó jogszabályoknak.
• Vegye figyelembe az útmutatóban foglalt összes biztonsági előírást és javaslatot. Amennyiben a szivattyúval, illetve bármely keringtetésért felelős eszközzel kapcsolatban kétsége merülne fel, forduljon képesített telepítőhöz, illetve a gyártóhoz/importőrhöz/forgalmazóhoz. A vízkeringtetési rendszernek meg kell felelnie az uniós és a nemzeti, illetve helyi jogszabályoknak – különösen az elektromosság vonatkozásában. A szelephelyzet, szivattyúméret, rácsméret módosítása hatással lehet az áramlásra, ezáltal a szívási sebesség megnőhet.
• A termék nem kereskedelmi célú felhasználásra készült.

ALAPOSAN OLVASSA EL, ÉS TEGYE FÉLRE AZ ÚTMUTATÓT, HOGY A JÖVŐBEN BÁRMIKOR BELENÉZHESSEN.

ŐRIZZE MEG EZT AZ ÚTMUTATÓT

HULLADÉKKEZELÉS

Az áthúzott kerekes szemétkosár jelentése:

A kiselejtezett elektromos termékek nem képezhetik a háztartási hulladék részét. Éljen az újrahasznosítás lehetőségével, ha elérhetőek a megfelelő létesítmények. Az újrahasznosításra vonatkozó tanácsok tekintetében tájékozódjon az önkormányzatnál vagy a forgalmazónál.

SPECIFICATIONS

	Szürőátmérő:	270 mm
	Tényleges szürőfelület:	0.059 m^2 (0.635 ft^2 )
	Max. üzemi nyomás:	0.42 Bar (6 PSI)
	Homokszürő üzemi nyomás:	<0.25 Bar (3.5 PSI)
	Max. vízhőmérséklet:	35°C
	Homok:	Nincs a csomagban
	Szemcseméret:	#20 kvarchomok, 0,45 - 0,85 mm
	Homok befogadóképesség:	Nagyjából 8.5 kg

A HOMOKSZÜRÖ ALKATRÉSZEINEK ÁTTEKINTÉSE

A homokszűrő összeszerelése előtt, kérjük, szánjon rá néhány percet, hogy megismerkedjen az alkatrészekkel.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 22 9 19 20 21 8 23 (P61322ASS16) (P61318ASS16)

SORSZÁM	ALKATRÉSZ SZÁMA	A	B
1	P61138ASS16	1	1
2	P03822	1	1
3	P03830	1	1
4	P03823	2	2
5	P03825	1	1
6	P03829	3	3
7	P03824	2	2
8	P6005ASS16	4	4
9	P6124ASS16	6	4
10	P6132ASS16	1	1
11	P03828	2	2
12	P05881(EU)/P05883(GB)	1	1
13	P6614ASS16	1	1
14	P6029ASS16	3	3
15	P6149ASS16	1	1
16	P6660ASS16	1	1
17	P6661ASS16	1	1
18	P6662ASS16	1	1
19	P6663ASS16	1	1
20	P6664ASS16	1	1
21	P6665ASS16	1	1
22	P6022ASS16	2	2
23	P61322ASS16	1 0
	P61318ASS16	1 0

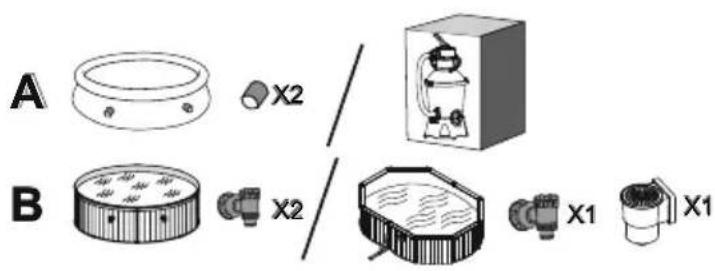

A B X2 X2 X1 X1

ÖSSZESZERELÉS (Ehhez csavarhúzó szükséges.)

1. Ovatosan vegye ki az összes tartozékot a csomagból, és ellenőrizze, hogy nem sérült-e meg valami. Ha a berendezés sérült, azonnal értesítse az üzletet, ahol a berendezést vásárolta.

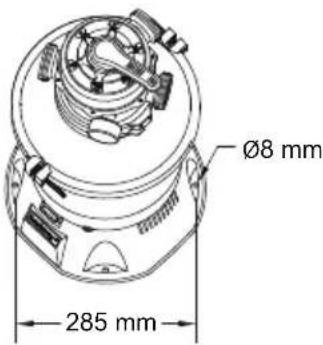

2. A homokszüröt szilárd, egyenletes talajon, lehetőleg betonlapon kell elhelyezni. A

Ø8 mm 285 mm

homokszüröt úgy helyezze el, hogy valamennyi kimenet és a szabályozószelep könnyen hozzáférhető legyen az üzemeltetéshez, javításhoz és a téliesítéshez.

1. Az EN60335-2-41 TEST szabvány értelmében a homokszűrőt a használata előtt függőleges helyzetben a talajhoz vagy stabil, fából vagy betonból készült talapzathoz kell erősíteni. hogy a homokszűrő esetleges feldőlését megelőzzék. A teljesen összeszerelt homokszűrő súlya meghaladja a 18 kg-ot. A szerelőnyílások átmérőjének 8 mm nagyságúnak kell lennie és azoknak egymástól 285 mm távolságra kell elhelyezkedniük. A homokszűrőnek a talapzathoz való rögzítéséhez használjon két darab maximum 8 mm átmérőjű csavart anyacsavarral.

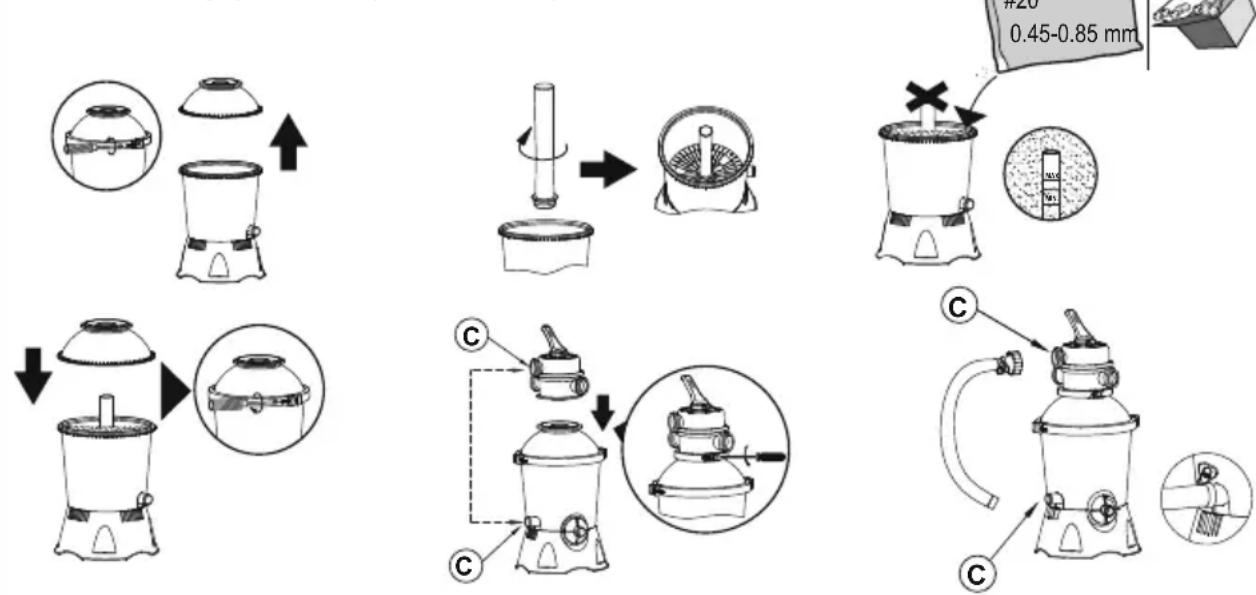

TÖLTSÖN BE MEDENCEI MINŐSÉGŰ SZÚRŐHOMOKOT/FLOWCLEAR™ POLYSPHERE TERMÉKET.

FIGYELEM: Kizárólag különleges, mészkő- és agyagmentes szűrőhomokot használjon: #20 kvarchomok, szemcseátmérő: 0,45-0,85 mm, kb. egy 8.5 kg-os zsák elegendő. Ha nem a javasolt méretű szűrőhomokot használja, a szűrési teljesítmény rosszabb lehet, a homokszűrő pedig tönkremehet, ami a garancia elvesztésével jár.

FIGYELEM: Elkerülhető az uszadékfogó megrongálódása, ha a homok feltöltésekor az alsó tartályt annyira feltölti vízzel, hogy az ellepje a csatlakozó perselyen található uszadékfogót.

FIGYELEM: A homok/Flowclear™ Polysphere nem képezi a csomag részét. FIGYELEM: Használjon 28 g (0,06 font) Flowclear™ Polysphere terméket 1 kg (2,20 font) homok helyettesítéséhez.

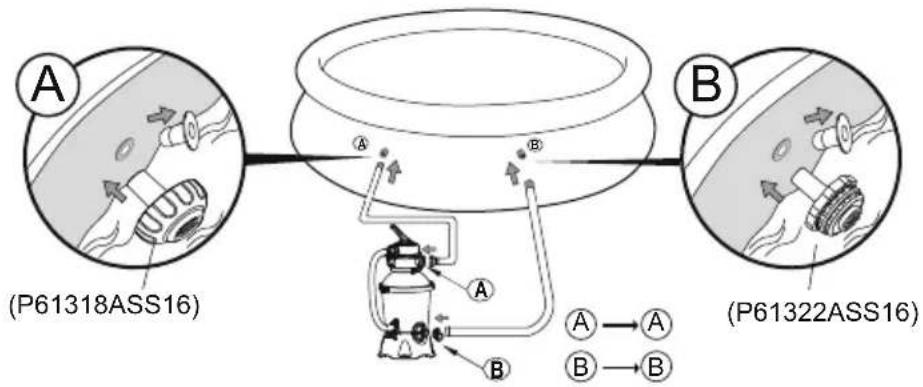

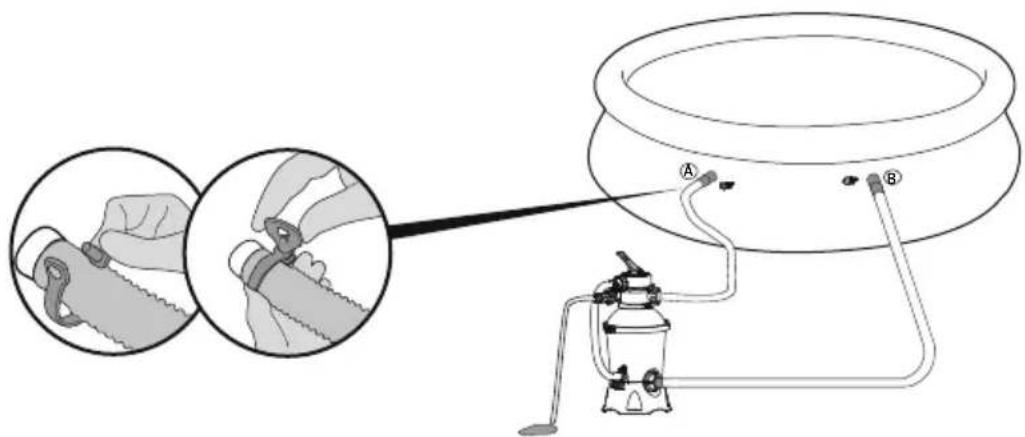

38 mm-es (1,5 in) csatlakozás esetén

1
    subgraph_Sensor_A["(P61318ASS16)"]
        A1["Component A"] --> A2["Component A"]
        A2 --> A3["Component B"]
        A3 --> A4["Component B"]
        A4 --> A5["Component A"]
    end
    subgraph_Sensor_B["(P61322ASS16)"]
        B1["Component B"] --> B2["Component B"]
        B2 --> B3["Component B"]
        B3 --> B4["Component B"]
        B4 --> B5["Component B"]
        B5 --> B6["Component B"]
        B6 --> B7["Component B"]
        B7 --> B8["Component B"]
        B8 --> B9["Component B"]
        B9 --> B10["Component B"]
        B10 --> B11["Component B"]
        B11 --> B12["Component B"]
        B12 --> B13["Component B"]
        B13 --> B14["Component B"]
        B14 --> B15["Component B"]
        B15 --> B16["Component B"]
        B16 --> B17["Component B"]
        B17 --> B18["Component B"]
        B18 --> B19["Component B"]
        B19 --> B20["Component B"]
        B20 --> B21["Component B"]
        B21 --> B22["Component B"]
        B22 --> B23["Component B"]
        B23 --> B24["Component B"]
        B24 --> B25["Component B"]
        B25 --> B26["Component B"]
        B26 --> B27["Component B"]
        B27 --> B28["Component B"]
        B28 --> B29["Component B"]
        B29 --> B30["Component B"]
        B30 --> B31["Component B"]
        B31 --> B32["Component B"]
        B32 --> B33["Component B"]
        B33 --> B34["Component B"]
        B34 --> B35["Component B"]
        B35 --> B36["Component B"]
        B36 --> B37["Component B"]
        B37 --> B38["Component B"]
        B38 --> B39["Component B"]
        B39 --> B40["Component B"]
        B40 --> B41["Component B"]
        B41 --> B42["Component B"]
        B42 --> B43["Component B"]
        B43 --> B44["Component B"]
        B44 --> B45["Component B"]
        B45 --> B46["Component B"]
        B46 --> B47["Component B"]
        B47 --> B48["Component B"]
        B48 --> B49["Component B"]
        B49 --> B50["Component B"]
        style Sensor_A fill:#f9f,stroke:#333
    style Sensor_B fill:#f9f,stroke:#333

2

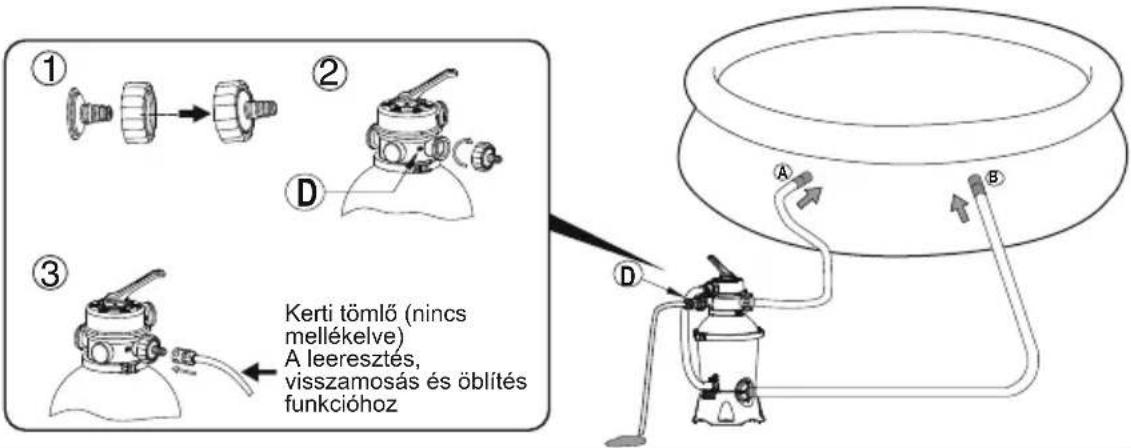

① ② ③ Kerti tömlő (nincs mellékelve) A leeresztés, visszamosás és öblítés funkcióhoz

3

ÁLLJ! Bekapcsolás előtt, kérjük, alaposan olvassa el a használati útmutatót.

HASZNÁLAT

SZABÁLYOZÓ SZELEP

FIGYELMEZTETÉS: A berendezés megrongálódása és az esetleges balesetek elkerülése érdekében húzza ki a konnektorból a homokszűrő szivattyút, ha állítani kíván a szabályozó szelepen. Ha

a szelepet a szivattyú működése közben állítja át, a szabályozó szelep tönkremehet, ami sérülést vagy anyagi kárt okozhat.

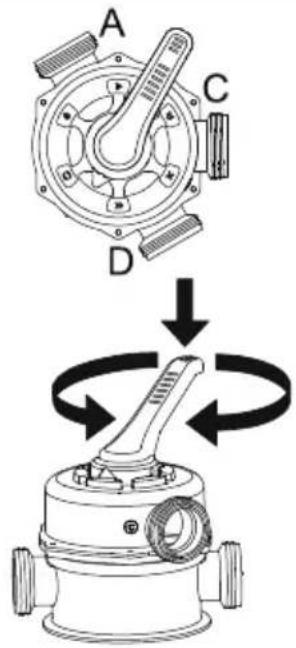

A szabályozó szelep használata Nyomja le a szabályozó szelep karját, és forgassa a kívánt állásba.

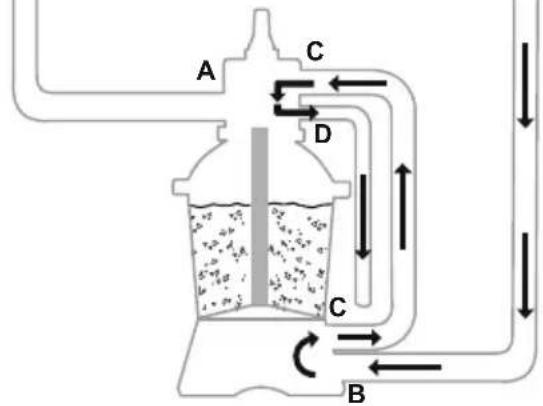

A SZABÁLYOZÓ SZELEP BEÁLLÍTÁSAI

A szabályozó szeleppel 6 különböző szűrőfunkciót állíthatunk be: Szűrés, Elzárás, Utánöblítés, Öblítés, Leeresztés és Forgatás.

A C D

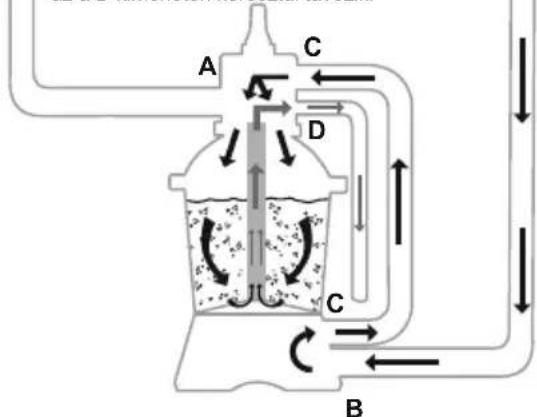

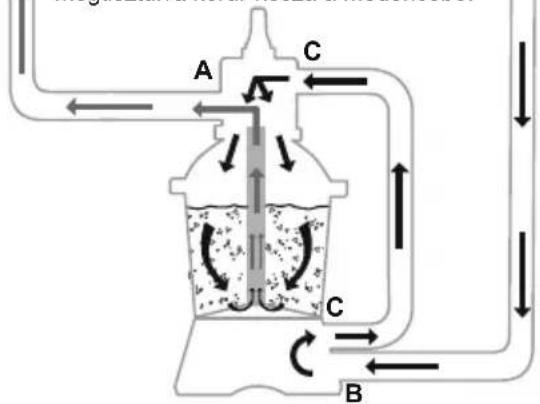

Szürés: Ez a funkció a medence

vizének szűrésére szolgál, és a szelep a használat 99%-a során ebben az állásban marad. A vizet a szivattyú

keresztülpumpálja a homokon, majd az megtisztulva kerül vissza a medencébe.


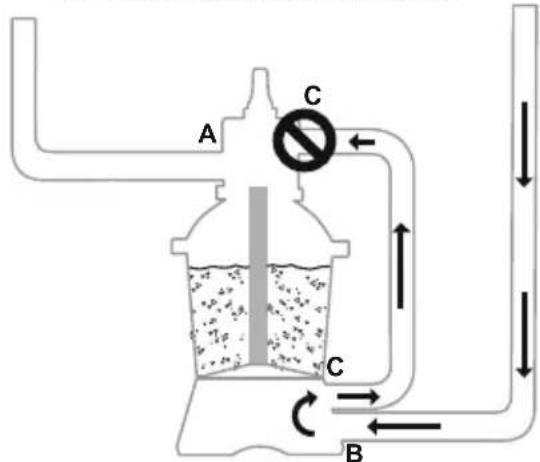

Elzárás: Ezzel a funkcióval zárhatjuk el a vízáramlást a homokszűrő és a medence kö

A C B

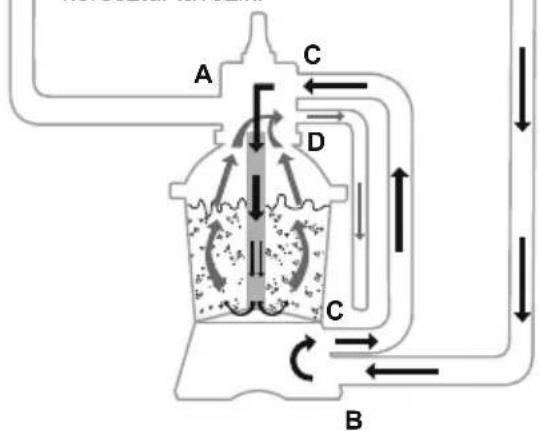

Utánöblítés: Ez a funkció a

homokszürő tisztítására szolgál; a vizet a szivattyú keresztülnyomja a csatlakozó perselyen, felfelé a homokágyon, majd az a D kimeneten keresztül távozik.

Öblítés: Ez a funkció az első indításnál

szükséges és a későbbi tisztításra, illetve az utánöblítést követően a homokágy elegyengetésére szolgál; a vizet a szivattyú keresztülnyomja a homokágyon, felfelé a csatlakozó perselyen, majd az a D kimeneten keresztül távozik.

Leeresztés: Ez a funkció a medence vizének leeresztésére szolgál; a víz itt sem kerül be a homokszűrőbe, hanem a D kimeneten át távozik, és nem kerül vissza a medencébe.


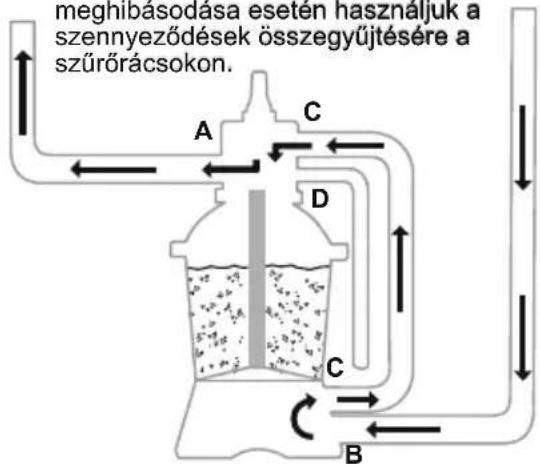

Forgatás: Ez a funkció a homokszűrő megkerülésével forgatja a medence vizét; ezt a funkciót a szűrő meghibásodása esetén használjuk a szennyeződések összegyűjtésére a szűrőrácsokon.

meghibasodasa eseten hasznaljuk a szennyeződések összegyűjtésére a szűrőrácsokon. A C D C B

FIGYELEM:

• Fontos, hogy a szennyvíz-elvezetéssel kapcsolatos megoldások megfeleljenek a vonatkozó önkormányzati, illetve országos előírásoknak. Ne eressze ki a vizet olyan helyen, ahol az túlfolyást vagy egyéb károsodást okozhat.
• Ha a szabályozószelepet Utánöblítés, Öblítés vagy Leeresztés helyzetbe állítjuk, a víz a szabályozószelep D kimenetén át távozik.
• Ne csatlakoztassa a konnektorba és ne működtesse a homokszűrőt, ha a szabályozószelep az Elzárás helyzetben van, mert az súlyosan megrongálhatja a berendezést.
• Ne hagyja a szabályozó szelepet két funkció közötti állásban, mert az szivárgáshoz vezet.
• A szivárgás elkerülése végett, mielött a homokszüröt beindítja, csavarja a D Csatlakoztató kupakját az Ellenőrző szelep D Csatlakoztatójára.

LÉGTELENÍTÉS

A légtelenítéshez a vezérlőszelepet lenyomva tartva várja meg, míg a D csatlakozón víz nem folyik ki.

MEGJEGYZÉS: Fontos, hogy ezt az eljárást a szivattyú minden egyes téliesítést, karbantartást és a homokágy visszamosását követő indításakor elvégezze.

TEENDŐK AZ ELSŐ ALKALOMMAL VALÓ HASZNÁLAT ESETÉN

A Visszamosás és Öblítés funkció a szivattyú első használatra való felkészítésére, illetve a homok átmosására használatos.

VIGYÁZAT: NE FUTTASSA SZÁRAZON A HOMOKSZÜRÖT

1. Nyomja le a vezérlőszelep markolatát, és forgassa el a Visszamosás funkcióállásába.
2. Csatlakoztassa, majd 3 ... 5 percre, vagy amíg a víz tisztán nem folyik, kapcsolja be a homokszűrőt.
3. Kapcsolja ki a homokszüröt, és állítsa a vezérlőszelepet öblítés helyzetbe.
4. 1 percre kapcsolja be a homokszüröt. Ezáltal a víz vissza lesz keringtetve a homokszürön, és le lesz ürítve a D csatlakozón keresztül.

1. Kapcsolja ki a homokszüröt. Állítsa a vezérlőszelepet zárt helyzetbe.
2. Szükség esetén töltse szintre a medencevizet.

FONTOS: Ez az eljárás eltávolítja a medencében lévő, lecserélni kívánt vizet. Azonnal kapcsolja ki a homokszűrőt, ha a vízszint a medence bemeneti és kimeneti szelepjei közelében van.

1. A homokszürö most már használatra kész. Állítsa a szabályozószelepet Szürés állásba.

FIGYELEM: Az áramütés elkerülése érdekében törölje szárazra saját magát és a homokszüröt.

1. Indítsa be a homokszüröt.

FIGYELEM: A homokszürő megkezdte a szűrőciklust.

Ellenőrizze, hogy a víz visszafolyik-e a medencébe, és ügyeljen a nyomásmérő által jelzett szűrőnyomásra. A homokszűrő ajánlott nyomása üzem közben 0.25 Bar (3.5 PSI) érték alatt van.

0.8 1 0.6 5 10 15 20 23 1.6 psi bar

A HOMOKSZÜRÖ KARBANTARTÁSA

VIGYÁZAT: A karbantartási munkálatok elkezdése előtt mindenk éppen kapcsolja ki és válassza le a homokszűrőt, ellenkező esetben súlyos sérülés vagy halál kockázata áll fönn. A kosz homokszüröben való felgyülemlésével párhuzamosan a nyomásmérő által mért nyomás növekedni fog. Ha a nyomásmérő 0,25 bart (3,5 psi) vagy annál nagyobb értéket mutat, illetve a medencébe menő vízáramlás túlságosan kicsi, ideje megtisztítani a homokot. A homokágy tisztítását az előzőekben a „Visszamosás és öblítés” c. részben részletezett módon végezze.

MEGJEGYZÉS: A nyomásmérő csak karbantartási célt szolgál, és a nyomásmérő értéke csak tájékoztató érték, a mérő nem használható precíziós műszerként.

MEGJEGYZÉS: Javasoljuk, hogy a medence használatától függően legfeljebb havi egyszer tisztítsa meg a homokágyat. Ne tisztítsa a homokot túl gyakran.

0.2 0 0.4 0.6 0.8 1 10 15 12 14 20 23 1.6 psi bar

A SZÜRÖSZITA TISZTÍTÁSA

1. Húzza ki a homokszűrő csatlakozó dugóját a konnektorból és az Ellenőrző szelepet állítsa a Zárt funkcióra.

2. Tegyen a törmelékszűrők helyére záródugókat, hogy megakadályozza a víz elfolyását.

3. Vegye le a Szüröszita zárókupakját, azt kicsavarva.

4. Vegye ki a Szürőszitát, távolítsa el a szennyeződéseket.
5. Tegye vissza a Szűrőszitát a helyére. Ügyeljen arra, hogy a Szűrőszita nyílása középen legyen.
6. Ellenőrizze, hogy a Tömítőgyűrű a megfelelő helyen legyen. Csavarja vissza a Szűrőszita zárókupakját.
7. Távolítsa el a záródugókat, és helyezze be a törmelékszűrőket.

FIGYELEM: A Szűrőszitát bizonyos időközönként ki kell üríteni és kitisztítani. A szennyezett és eldugult szűrőszita a homokszűrő hatékonyságát csökkenti.

1. Kapcsolja ki a homokszüröt, és állítsa a vezérlőszelepet leeresztés helyzetbe.
2. Válassza le a tömlőt a medence A csatlakozójáról és a homokszűrő A csatlakozójáról, majd csatlakoztassa a D csatlakozóhoz.
   MEGJEGYZES: Ne felejtsen el a törmelékszűrő helyére záródugót tenni, hogy megakadályozza a víz elfolyását.
3. A szűrő bekapcsolásához és a medencevíz leeresztéséhez kapcsolja be a homokszűrőt.

FIGYELMÉZTETÉS: NE MÜKÖDTESSE SZÁRAZON A HOMOKSZÜRÓT.

TÁROLÁS

A téli fagynak kitett helyiségekben elhelyezett medencei berendezéseket a károsodásuk megelőzése érdekében téliesíteni kell. Ha hagyja, hogy a víz megfagyjon, a jég tönkre fogja tenni a homokszüröt, a garancia pedig érvényét veszti.

1. Mossa vissza a homokszüröt.
2. A medence leeresztését a medence használati útmutatója szerint végezze.
3. Válassza le a két tömlőt a medencéről és a homokszűrőről.
4. Teljes mértékben öntse ki a homokot a tartályból, és szárítsa meg az összes részegységet.
5. Tárolja a homokszüröt száraz, gyermekektöl távol eső helyen.

HIBAELHÁRÍTÁS

Problémák Lehetséges okok Megoldások
Homok áramlik a medencébe	- A homok szemcsemérete túl kicsi- A homokszürő leállítása nélkül mozgassa a vezérlőszelepeta visszamosás helyzetből a szűrés helyzetbe- A homokszint túl magas- Az uszadékszűrő törött	- 20-as számú, 0,45 ... 0,85 mm-es szilikahomok használata javasolt- A vezérlőszelep minden egyes beállításakor állítsa le a homokszűrőt- Ellenőrizze, hogy a homokszint a gyűjtőpersely „MAX” és „MIN” jelölése közt legyen- Cserélje le az uszadékszűrőt
Nincs vízáramlás	- A záródugók nem lettek eltávolítva- A légtelenítés nem lett elvégezve- A vezérlőszelep zárt helyzetbe lett állítva- A szűrő eltömődött- A homokszűrő eltört	- Távolítsa el a záródugókat, és helyezze be a törmelékszűrőket- Légtelenítsen- Állítsa a készüléket szűrőfunkcióra- Tisztítsa meg a szűrőt- Hívja ki a márkaszervizt
Túlzott szűrönyomás	- A szűrő piszkos- Elvízkövesedett homokágy- Elégtelen visszamosás- A nyomásmérő eltört	- Visszamosás- Ellenőrizze a homokot, és szükség esetén cserélje le- Végezzen visszamosást addig, amíg a kifolyó víz tiszta nem lesz- Cserélje le a nyomásmérőt
A vezérlőszelepszivároga D csatlakozóból	- A vezérlőszelep két funkció közé lett állítva- A tömítés törött	- Állítsa a készüléket egy funkcióra- Cserélje le a tömítést
A csatlakozó szivárog	- A csatlakozók alátétgyűrűje nincs a helyén- A tömlőcsatlakozás O gyűrűje törött- A csatlakozók alátétgyűrűje törött- Laza tömlők	- Tegye vissza az alátétgyűrűt- Cserélje le az O gyűrűt- Cserélje le az alátétgyűrűt- Húzza meg őket

SANDFILTER ÄGARMANUAL

Besök Bestway YouTube

kanal YouTube
