HASZNÁLATI ÚTMUTATÓ K Mini Kärcher

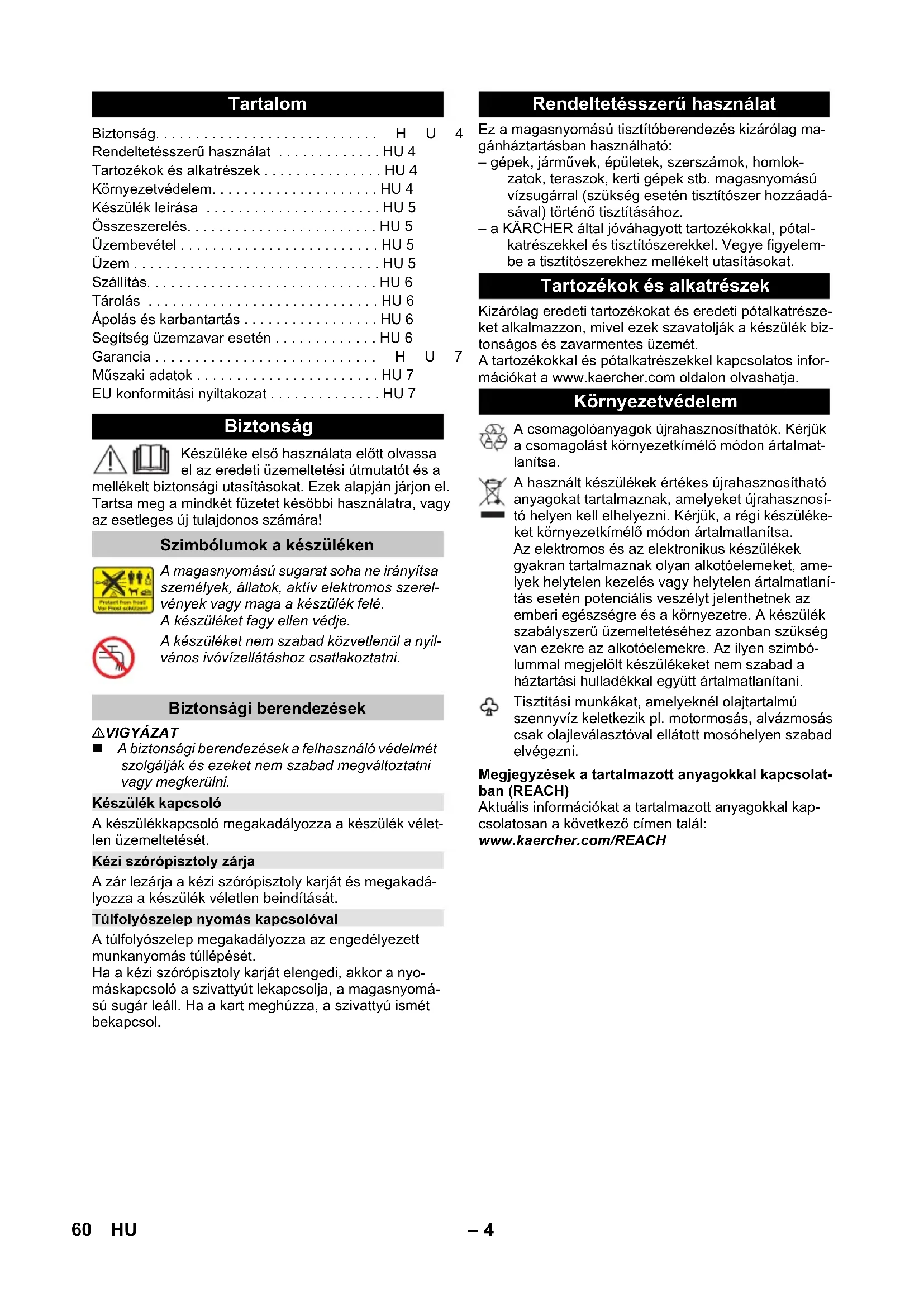

91 dB(A) 59RU– 4 Készüléke első használata előtt olvassa el az eredeti üzemeltetési útmutatót és a mellékelt biztonsági utasításokat. Ezek alapján járjon el. Tartsa meg a mindkét füzetet későbbi használatra, vagy az esetleges új tulajdonos számára! 몇 VIGYÁZAT A biztonsági berendezések a felhasználó védelmét szolgálják és ezeket nem szabad megváltoztatni vagy megkerülni. A készülékkapcsoló megakadályozza a készülék vélet- len üzemeltetését. A zár lezárja a kézi szórópisztoly karját és megakadá- lyozza a készülék véletlen beindítását. A túlfolyószelep megakadályozza az engedélyezett munkanyomás túllépését. Ha a kézi szórópisztoly karját elengedi, akkor a nyo- máskapcsoló a szivattyút lekapcsolja, a magasnyomá- sú sugár leáll. Ha a kart meghúzza, a szivattyú ismét bekapcsol. Ez a magasnyomású tisztítóberendezés kizárólag ma- gánháztartásban használható: – gépek, járművek, épületek, szerszámok, homlok- zatok, teraszok, kerti gépek stb. magasnyomású vízsugárral (szükség esetén tisztítószer hozzáadá- sával) történő tisztításához. – a KÄRCHER által jóváhagyott tartozékokkal, pótal- katrészekkel és tisztítószerekkel. Vegye figyelem- be a tisztítószerekhez mellékelt utasításokat. Kizárólag eredeti tartozékokat és eredeti pótalkatrésze- ket alkalmazzon, mivel ezek szavatolják a készülék biz- tonságos és zavarmentes üzemét. A tartozékokkal és pótalkatrészekkel kapcsolatos infor- mációkat a www.kaercher.com oldalon olvashatja. Megjegyzések a tartalmazott anyagokkal kapcsolat- ban (REACH) Aktuális információkat a tartalmazott anyagokkal kap- csolatosan a következő címen talál: www.kaercher.com/REACH Tartalom Biztonság. . . . . . . . . . . . . . . . . . . . . . . . . . . .HU4 Rendeltetésszerű használat . . . . . . . . . . . . . HU 4 Tartozékok és alkatrészek . . . . . . . . . . . . . . . HU 4 Környezetvédelem. . . . . . . . . . . . . . . . . . . . . HU 4 Készülék leírása . . . . . . . . . . . . . . . . . . . . . . HU 5 Összeszerelés. . . . . . . . . . . . . . . . . . . . . . . . HU 5 Üzembevétel . . . . . . . . . . . . . . . . . . . . . . . . . HU 5 Üzem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 5 Szállítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 6 Tárolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HU 6 Ápolás és karbantartás . . . . . . . . . . . . . . . . . HU 6 Segítség üzemzavar esetén . . . . . . . . . . . . . HU 6 Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . .HU7 Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . HU 7 EU konformitási nyiltakozat . . . . . . . . . . . . . . HU 7 Biztonság Szimbólumok a készüléken A magasnyomású sugarat soha ne irányítsa személyek, állatok, aktív elektromos szerel- vények vagy maga a készülék felé. A készüléket fagy ellen védje. A készüléket nem szabad közvetlenül a nyil- vános ivóvízellátáshoz csatlakoztatni. Biztonsági berendezések Készülék kapcsoló Kézi szórópisztoly zárja Túlfolyószelep nyomás kapcsolóval Rendeltetésszerű használat Tartozékok és alkatrészek Környezetvédelem A csomagolóanyagok újrahasznosíthatók. Kérjük a csomagolást környezetkímélő módon ártalmat- lanítsa. A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosí- tó helyen kell elhelyezni. Kérjük, a régi készüléke- ket környezetkímélő módon ártalmatlanítsa. Az elektromos és az elektronikus készülékek gyakran tartalmaznak olyan alkotóelemeket, ame- lyek helytelen kezelés vagy helytelen ártalmatlaní- tás esetén potenciális veszélyt jelenthetnek az emberi egészségre és a környezetre. A készülék szabályszerű üzemeltetéséhez azonban szükség van ezekre az alkotóelemekre. Az ilyen szimbó- lummal megjelölt készülékeket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Tisztítási munkákat, amelyeknél olajtartalmú szennyvíz keletkezik pl. motormosás, alvázmosás csak olajleválasztóval ellátott mosóhelyen szabad elvégezni. 60 HU– 5 A készülék szállítási terjedelme fel van tüntetve a cso- magoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész. Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt. Ábrákat lásd a 2. oldalon 1 Vízcsatlakozás beépített szűrővel 2 Csatlakozóelem a vízcsatlakozáshoz 3 Magasnyomású csatlakozás 4 Tartozékok rekesze 5 Fogantyú 6 Hálózati csatlakozóvezeték hálózati csatlakozóval 7 Kábelkapocs 8 A hálózati csatlakozóvezeték tárolója 9 Készülékkapcsoló „0/OFF“ / „I/ON“ 10 Kézi szórópisztoly 11 Kézi szórópisztoly zárja 12 Kapocs a magasnyomású tömlőhöz 13 Reteszelő hüvely 14 Sugárcső hosszabbítás 15 Sugárcső nyomásszabályozóval (Vario Power) A munkanyomás fokozatmentesen „SOFT”-ról „HARD”-ra növelhető. A munkanyomás átállításá- hoz engedje el a nagynyomású pisztoly karját, és forgassa a szórócsövet a kívánt állásba. 16 Magasnyomású tömlő Üzembevétel előtt szerelje fel a mellékelt különálló al- katrészeket. Ábrákat lásd a 3. oldalon Ábra Csavarozza a szállított csatlakozó alkatrészt a ké- szülék vízcsatlakozójára. Ábra A magasnyomású tömlő kapcsát húzza ki a kézi szórópisztolyból. Ábra Helyezze a magasnyomású tömlőt a kézi szóró- pisztolyba. Nyomja be a kapcsot, amíg bekattan. A biztos csat- lakozást a magasnyomású tömlő meghúzásával ellenőrizni. A készüléket sík területre állítsa. Ábra A magasnyomású tömlőt a berendezés magasnyo- mású csatlakozásával összekapcsolni. A biztos csatlakozást a magasnyomású tömlő meghúzásával ellenőrizni. Dugja be a hálózati dugót a dugaljba. A csatlakozási értékeket lásd a típus táblán/Műszaki adatoknál. Vegye figyelembe víz-szolgáltató vállalat előírásait. FIGYELEM A vízben lévő szennyeződések megrongálhatják a ma- gasnyomású szivattyút és a tartozékokat. A védelem ér- dekében ajánlott a KÄRCHER vízszűrő használata (kü- lönleges tartozék, megrendelési szám: 4.730-059). A víz táplálóvezetéket a vízcsatlakozásra helyezni. Csatlakoztassa a víztömlőt a vízellátáshoz. Teljesen nyissa ki a vízcsapot. FIGYELEM 2 percnél hosszabb szárazmenet a magasnyomású szi- vattyú rongálódásához vezet. Ha a készülék 2 percen belül nem épít fel nyomást, akkor kapcsolja ki a készü- léket és a „Segítség üzemzavar esetén“ c.fejezet utasí- tásainak megfelelően járjon el. 몇 VIGYÁZAT Lakkozott felületek tisztításánál tartsa be a legalább 30 cm-es sugártávolságot a rongálódások elkerülése érdekében. Ábra Helyezze a szórócső meghosszabbítást a kézi szó- rópisztolyba és 90° -kal elforgatva rögzítse. Ábra A biztosítóhüvelyt meghúzni. Ábra Helyezze be a szórócsövet a szórócső meghos- szabbításba, és 90° -kal elforgatva rögzítse. Kapcsolja be a készüléket „I/ON“. Oldja ki a kézi szórópisztoly karját. Húzza meg a kart, a készülék bekapcsol. Megjegyzés: Ha a kart ismét elengedi, akkor a ké- szülék ismét lekapcsol. A magasnyomás megma- rad a rendszerben. Engedje el a kézi szórópisztoly karját. A kézi szórópisztoly karját lezárni. Hosszabb munkaszünetekben (5 percen túl) továb- bá kapcsolja ki a készüléket „0/OFF“. Készülék leírása

• Továbbá szükséges 17 Megerősített anyagú víztömlő kereskedelmi forga- lomban kapható csatlakozóval. – Átmérő legalább 1/2 coll (13 mm) – Hosszúság legalább 7,5 m Összeszerelés Üzembevétel Vízellátás Üzem Nagynyomású üzem A használat megszakítása 61HU– 6 몇 VIGYÁZAT A magasnyomású tömlőt csak akkor válassza le a kézi szórópisztolyról vagy a készülékről, ha már nincs nyo- más a rendszerben. Engedje el a kézi szórópisztoly karját. A készüléket kikapcsolni "0/OFF" . Húzza ki a hálózati csatlakozót az aljzatból. Zárja el a vízcsapot. Nyomja a kézi szórópisztoly karját, hogy a rend- szerben még meglevő nyomást kiengedje. A kézi szórópisztoly karját lezárni. Válassza le a készüléket vízellátásról. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. A készüléket a hordófogantyúnál megemelni és vinni. A készüléket elcsúszás és borulás ellen biztosítani kell. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Hosszabb tárolás előtt, ill. tél idején vegye figyelembe az "Ápolás" fejezet utasításait is. A készüléket sík területen állítsa le. A magasnyomású tömlőt a berendezés magasnyo- mású csatlakozásáról leválasztani. Válassza le a kézi szórópisztolyt a szórócsőről. Helyezze a tartozékokat a tartozék tárolójába. A hálózati csatlakozóvezetéket tekerje a tárolóra és a hálózati csatlakozót rögzítse a kábelkapoc- csal. FIGYELEM A nem teljesen kiürített készüléket vagy tartozékokat a fagy megrongálhatja. A készüléket és a tartozékokat teljesen ürítse ki és óvja a fagytól. Károk elkerülése érdekében: A készülékből teljesen ürítse ki a vizet: A készülé- ket magasnyomású tömlő és vízellátás csatlakoz- tatása nélkül kapcsolja be (max. 1 perc) és várjon, amíg nem jön ki víz a magasnyomású csatlakozó- ból. A készüléket kikapcsolni. A készüléket az össze tartozékkal együtt fagymen- tes helyen tárolja. VESZÉLY Áramütés veszélye. A készüléken történő bármiféle munka előtt kap- csolja ki a készüléket és húzza ki a hálózati csatla- kozót. A vízcsatlakozás szűrőjét rendszeresen tisztítani kell. FIGYELEM A szűrőt nem szabad megsérteni. Távolítsa el csatlakozót a vízcsatlakozásról. Ábra Laposfogóval húzza ki a szűrőt. A szűrőt folyóvíz alatt tisztítsa meg. A szűrőt helyezze be ismét a vízcsatlakozóba. A készülék nem igényel karbantartást. A kisebb meghibásodásokat a következő áttekintő táb- lázat segítségével Ön is megszüntetheti. Kétség esetén kérjük, forduljon jogosult ügyfélszolgálat- hoz. VESZÉLY Áramütés veszélye. A készüléken történő bármiféle munka előtt kap- csolja ki a készüléket és húzza ki a hálózati csatla- kozót. Húzza meg a kézi szórópisztoly karját, a készülék bekapcsol. Ellenőrizze, hogy a feszültség adata a típustáblán megegyezik-e az áramforrás feszültségével. Vizsgálja meg a hálózati csatlakozóvezetéket eset- leges sérülésekre. Ellenőrizze a sugárcső beállítását. Ellenőrizze a vízellátás megfelelő szállítási men- nyiségét. A készülék légtelenítése: Készüléket magasnyo- mású tömlő csatlakoztatása nélkül bekapcsolni, és várni (max. 2 percig), amíg a víz buborékmentesen jön ki a magasnyomású csatlakozásból. Kapcsolja ki a készüléket, és kösse vissza a magasnyomású tömlőt. A vízcsatlakozóban található szűrőszitát húzza ki laposfogóval és tisztítsa meg folyó víz alatt. Magasnyomású fúvóka tisztítása: A szennyeződé- seket a szórófej furatból egy tű segítségével távo- lítsa el és vízzel előrefelé öblítse ki. Ellenőrizze a vízellátás mennyiségét. Fogasszíj meghibásodott, keresse fel a szerviz szolgá- latot. A készülék kismértékű szivárgása műszaki okok miatt lehetséges. Erős szivárgás esetén hívja a jó- váhagyott szerviz szolgálatot. Használat befejezése Szállítás Szállítás kézzel Szállítás járműben Tárolás A készülék tárolása Fagyás elleni védelem Ápolás és karbantartás A vízcsatlakozás szűrőjének tisztítása Karbantartás Segítség üzemzavar esetén A készülék nem megy A készülék nem termel nyomást Erős nyomásingadozások Üzemi zajok A készülék szivárog 62 HU– 7 Minden országban az illetékes forgalmazónk által ki- adott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, fordul- jon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. A címeket a következő helyen találja: www.kaercher.com/dealersearch Műszaki változtatások joga fenntartva. Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk for- galomba hozott kivitelben megfelel az EU irányelvek vo- natkozó, alapvető biztonsági és egészségügyi követel- ményeinek. A gép jóváhagyásunk nélkül történő módo- sítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak. Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el. A dokumentáció összeállításáért felelős: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Garancia Műszaki adatok Elektromos csatlakozás Feszültség 220-240 1~50-60

Áramfelvétel 6 A Védelmi fokozat IPX5 Védelmi osztály II Vízcsatlakozó Hozzáfolyási nyomás (max.) 1,2 MPa Hozzáfolyási hőmérséklet (max.) 40 °C Hozzáfolyási mennyiség (min.) 7 l/perc Teljesítményre vonatkozó adatok Üzemi nyomás 7,4 MPa Max. megengedett nyomás 11 MPa Szállított mennyiség, víz 5,5 l/perc Maximális szállítási mennyiség 6,0 l/perc A kézi szórópisztoly visszalökő erőhatá-

11 N Méretek és súly Hossz 278 mm Szélesség 233 mm Magasság 296 mm Súly, üzemkészen a tartozékkal 4,7 kg Az EN 60335-2-79 szerint megállapított értékek Kéz-kar vibrációs kibocsátási érték Bizonytalanság K 0,7 0,6 m/s

dB(A) dB(A) Hangnyomás szint L

+ bizonytalan- ság K
