HASZNÁLATI ÚTMUTATÓ CEHDD30TCT CANDY

Kerámia főzőlap használati útmutatója MAGYAR

4. Znovu zapnite napájanie

5. Znovu zapnite napájanie

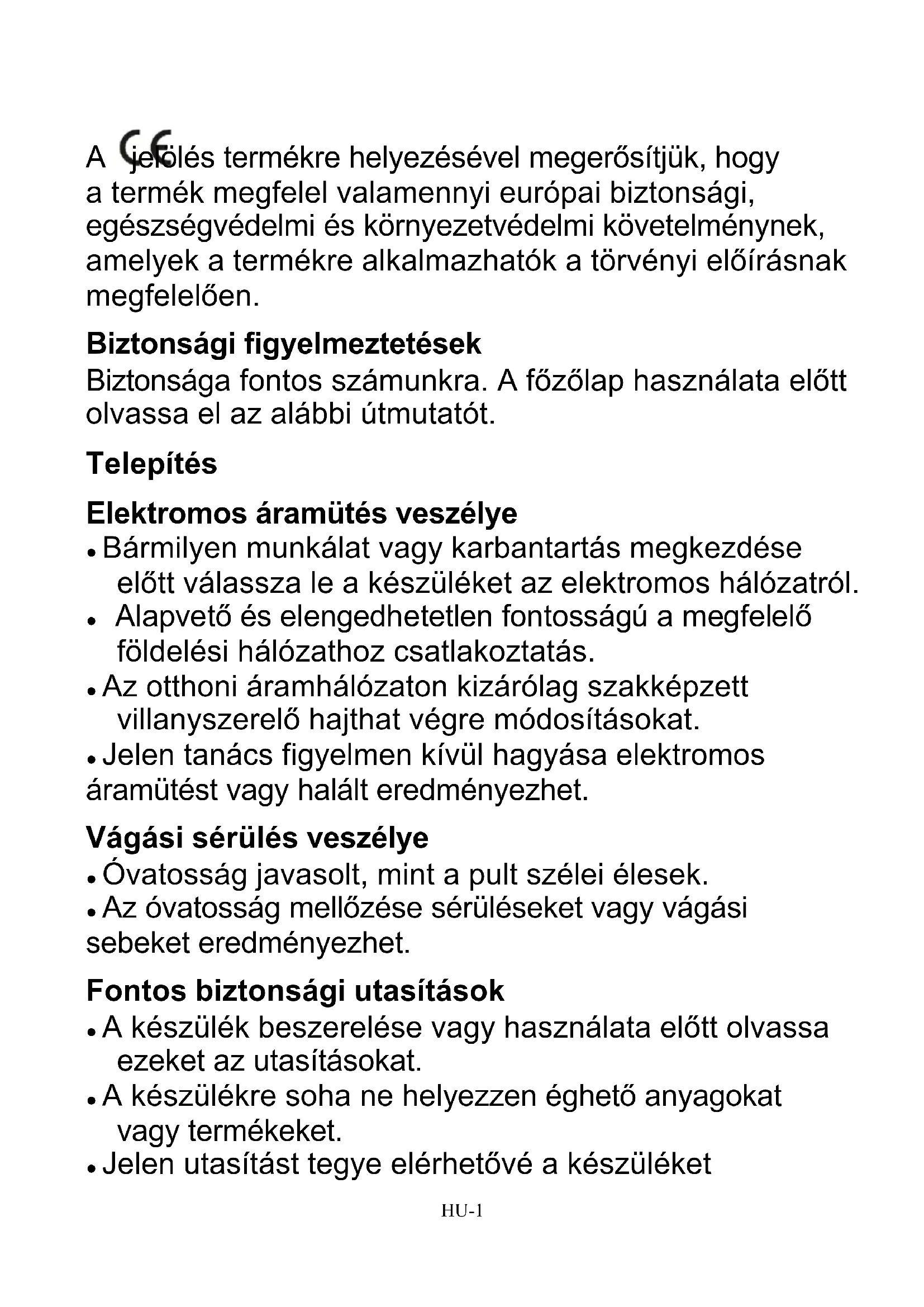

Uporabite posodo, katere dno je enakega premera kot oznaka na izbranem kuhališču.HU-1 A jelölés termékre helyezésével megerősítjük, hogy a termék megfelel valamennyi európai biztonsági, egészségvédelmi és környezetvédelmi követelménynek, amelyek a termékre alkalmazhatók a törvényi előírásnak megfelelően. Biztonsági figyelmeztetések Biztonsága fontos számunkra. A főzőlap használata előtt olvassa el az alábbi útmutatót. Telepítés Elektromos áramütés veszélye ● Bármilyen munkálat vagy karbantartás megkezdése előtt válassza le a készüléket az elektromos hálózatról. ● Alapvető és elengedhetetlen fontosságú a megfelelő földelési hálózathoz csatlakoztatás. ● Az otthoni áramhálózaton kizárólag szakképzett villanyszerelő hajthat végre módosításokat. ● Jelen tanács figyelmen kívül hagyása elektromos áramütést vagy halált eredményezhet. Vágási sérülés veszélye ● Óvatosság javasolt, mint a pult szélei élesek. ● Az óvatosság mellőzése sérüléseket vagy vágási sebeket eredményezhet. Fontos biztonsági utasítások ● A készülék beszerelése vagy használata előtt olvassa ezeket az utasításokat. ● A készülékre soha ne helyezzen éghető anyagokat vagy termékeket. ● Jelen utasítást tegye elérhetővé a készüléketHU-2 beszerelő szakember számára, mivel így előfordulhat, hogy csökkenthető a beszerelés költsége. ● A veszélyek elkerülése érdekében a készüléket kötelezően jelen beszerelési utasításoknak megfelelően szerelje be. ● A készülék megfelelő beszerelését és földelését kizárólag szakképzett szakember végezze. ● A készüléket kizárólag olyan hálózatra csatlakoztassa, amelyiknek részét képezi egy olyan szakaszoló, amelyik teljesen leválasztja a készüléket a tápellátásról. ● A készülék nem megfelelő beszerelése érvénytelenítheti az összes jótállási vagy felelősségvállalási igényt. Tisztítás és karbantartás Elektromos áramütés veszélye ● Ne főzzön törött vagy megrepedt főzőlapon. Ha a főzőlap felülete eltörött vagy megrepedt, azonnal kapcsolja ki a készüléket a hálózati tápellátásnál (fali kapcsolónál), és vegye fel a kapcsolatot egy szakképzett szakemberrel. ● Bármilyen tisztítás vagy karbantartás előtt kapcsolja le a főzőlapot fali kapcsolónál. ● Jelen tanács figyelmen kívül hagyása elektromos áramütést vagy halált eredményezhet. Egészségügyi veszélyek ● A készülék megfelel az elektromágneses biztonsági szabványoknak. Forró felület által jelentett veszélyHU-3

Használat során a készülék elérhető részei felforrósodnak, így égési sérüléseket okozhatnak. ● Ne hagyja, hogy teste, ruházata vagy bármilyen egyéb, megfelelő edényektől eltérő tárgy hozzáérjen az üveghez, amíg a felület le nem hűl. ● Ne helyezzen fémtárgyakat, így például késeket, villákat, kanalakat és fedőket a főzőlap felületére, mivel ezek felforrósodhatnak. ● A gyermekeket tartsa a készüléktől távol. ● A serpenyők fogantyúi felforrósodhatnak. Figyeljen arra, hogy a serpenyők fogantyúi ne lógjanak túl azon főzőzónán, amelyen található az edény. Gondoskodjon arról, hogy a gyermekek ne érhessék el a fogantyúkat. ● Jelen tanács figyelmen kívül hagyása égési sérüléseket és forrázásokat eredményezhet. Vágási sérülés veszélye ● A főzőlap kaparó éles pengéje veszélyt jelenthet visszahúzott védőburkolat mellett. A kaparót rendkívül óvatosan használja, és mindig biztonságosan és gyermekektől távol tárolja. ● Az óvatosság mellőzése sérüléseket vagy vágási sebeket eredményezhet. Fontos biztonsági utasítások ● Soha ne hagyja a készüléket felügyelet nélkül működés közben. A főzés közben túlcsorduló étel füstöt és esetlegesen felgyulladó zsíros kiömléseket eredményezhet. ● Soha ne használja a készüléket munka- vagy tárolófelületként. ● Soha ne hagyjon tárgyakat vagy eszközöketHU-4 a készüléken. ● Soha ne használja a készüléket a helyiség melegítésére vagy hevítésére. ● Használatot követően kapcsolja ki az összes főzőzónát és a főzőlapot a jelen utasításban részletezett módon (vagyis az érintésvezérlés használatával). ● Ne engedje gyerekeknek, hogy játsszanak a készü- lékkel, hogy ráüljenek, ráálljanak vagy felmásszanak rá. ● Ne tároljon gyermekek számára csábító tárgyakat a készülék fölötti szekrényekben. A főzőlapra felmászó gyermekek súlyos sérüléseket szenvedhetnek. ● Ne hagyja a gyermekeket egyedül vagy felügyelet nélkül az adott helyiségben, a készülék működése közben. ● A gyermekeket és a készülék használatát illetően korlátozottságot okozó fogyatékossággal rendelkező személyeket egy felelős és kompetens személynek kell útmutatással szolgálnia a készülékhasználat tekintetében. A képzést nyújtó személynek meg kell bizonyosodnia arról, hogy az illető személyek képesek saját maguk és a környezetük veszélyeztetése nélkül használni a készüléket. ● Ne javítsa vagy cserélje a készülék bármely elemét, hacsak erre vonatkozó explicit javaslat nem található a jelen útmutatásban. Minden egyéb szervizelést kizárólag szakképzett technikus végezhet. ● A főzőlap tisztításához ne használjon gőzborotvát. ● Ne helyezzen vagy ejtsen nehéz tárgyakat a főzőlapra. ● Ne álljon a főzőlapra. ● Ne használjon csipkézett élekkel rendelkezőHU-5 serpenyőket a készüléken, illetve ne húzzon végig serpenyőket az indukciós üvegfelületen, mivel ezzel megkarcolhatja az üveget. ● Ne használjon súrolószereket vagy egyéb durva, abrazív tisztítószereket a főzőfelület tisztításához, mivel ezek megkarcolhatják az indukciós üveget. ● Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel. ● A berendezés kizárólag háztartási célra vagy az alábbi alkalmazásokra használható: - személyzeti konyha üzletekben, irodában és egyéb munkakörnyezetekben; - farmházakban; - ügyfelek hotelekben, motelekben és egyéb lakókörnyezetekben; - apartmant típusú környezetekben. ● FIGYELMEZTETÉS: A készülék és a hozzáférhető elemek felforrósodnak használat során. Figyeljen arra, hogy ne érintse meg a fűtőelemeket. A 8 évnél kisebb gyermekeket tartsa a készüléktől távol, hacsak nem tartja őket folyamatos felügyelet alatt. ● A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és ismerettel nem rendelkező személyek akkor használhatják, ha felügyelet alatt állnak vagy ha megfelelő utasításokkal látták el őket a berendezés biztonságos használatát illetően és megértették a használatból eredő veszélyeket. ● Gyermekek nem játszhatnak a berendezéssel. A berendezés tisztítását és karbantartását gyermekekHU-6 csak felügyelet alatt végezhetik. ● FIGYELMEZTETÉS: A főzőlapon a zsírral vagy olajjal való felügyelet nélküli sütés veszélyes, és tüzet eredményezhet. SOHA ne próbálja meg a tüzet vízzel oltani, hanem kapcsolja ki a készüléket, majd fedje le a lángot valamivel, például egy fedővel vagy tűzoltó takaróval. ● FIGYELMEZTETÉS: Tűzveszély: ne tároljon tárgyakat a főzőfelületeken. ● Figyelmeztetés: Ha a felület megrepedt, kapcsolja ki a készüléket az áramütés kockázatának elkerülése érdekében, feszültségtől védő üvegkerámia vagy hasonló főzőfelületek esetében. ● Ne használjon gőzborotvát. ● A készülék kialakításából adódóan nem javasolt ennek használata külső időzítővel vagy különálló távvezérlő rendszerrel. Gratulálunk az új kerámia főzőlap vásárlása alkalmából. A készülék megfelelő beszerelése és használata érdekében javasoljuk, hogy fordítson időt jelen utasítások / beszerelési kézikönyv elolvasására. A beszerelés ügyében tájékozódjon a beszerelés szakaszt. Használat előtt olvassa figyelmesen el az összes biztonsági utasítást, és őrizze meg ezen utasításokat / beszerelési kézikönyvet jövőbeli referencia céljából.HU-7 Termék áttekintése Felső nézet

1. Főzőzóna választókapcsolók

3. Teljesítmény / időzítés szabályozó

6. Kétzónás vezérlésHU-8

Termékinformáció A mikroszámítógépes kerámia főzőlap ellenálláshuzalos fűtésével, mikroszámítógépes vezérlésével és többszörös teljesítmény beállításával különféle konyhai igényeket képes kielégíteni, ezáltal valóban optimális választás a modern családok számára. A kerámia főzőlap kialakítása a vásárlókra összpontosít, és személyre szabott dizájnt alkalmaz. A főzőlap működése biztonságos és megbízható, ami kényelmesebbé teszi az életét, és lehetővé teszi, hogy teljes mértékben élvezhesse azt. Az új kerámia főzőlap használata előtt

Olvassa el jelen útmutatót, különös figyelmet szentelve a „Biztonsági figyelmeztetések” szakasz számára.

Távolítson el bármilyen, az kerámia főzőlapon maradt védőfóliát. Az érintésvezérlés használata

A vezérlőgombok érintésérzékenyek, így nem kell semmilyen nyomást kifejtenie a gombokra.

Ne az ujja hegyét, hanem az ujjbegyét használja.

Minden egyes érintés észlelésekor hangjelzés hallható.

Bizonyosodjon meg arról, hogy a vezérlők mindig tiszták, szárazak, és nem takarja ezeket semmi (pl. valamilyen eszköz vagy törlőkendő). A vezérlők működtetését akár egy vékony vízréteg is megnehezítheti. Megfelelő főzőedény választása Ne használjon csipkézett élekkel vagy lekerekített alapi résszel rendelkező edényeket. Bizonyosodjon meg arról, hogy a serpenyő alja sima, egyenesen felfekszik az üvegre, és megegyezik a főzőzóna méretével. A serpenyőt mindig helyezze a főzőzóna közepére.HU-9 Mindig emelje fel a serpenyőket az kerámia főzőlapról, ne csúsztassa az edényt, mivel így megkarcolhatja az üvegfelületet. Az kerámia főzőlap használata Főzés megkezdése

Érintse meg a BE/KI gombot. A bekapcsolás után egyszeri hangjelzés hallható, és az összes kijelzőn „ - ” vagy „ -- ” jelenik meg, tájékoztatva az kerámia főzőlap készenléti módba kapcsolásáról.

Helyezzen egy megfelelő serpenyőt a használni kívánt főzőzónára.

• Bizonyosodjon meg arról, hogy a serpenyő és a főzőzóna felülete tiszta és száraz.

A főzőzóna választókapcsoló megérintését követően a gomb melletti jelzőfény villogásba kezd.

4. Állítsa be a teljesítményszintet a „-” vagy „+” megérintésével.

a. Ha nem választ ki főzőzónát 1 percen belül, a kerámia főzőlap automatikusan kikapcsol. Újból kell kezdenie az 1. lépéstől. b. A hőfok beállítást a főzés során bármikor módosíthatja.

5. Amikor az 1. zóna működik, érintse meg a fűtési zóna

kiválasztásának vezérlését, majd a megnyomásával aktiválja a kettős zónát .HU-10 Amikor a kettős zóna működik, érintse meg a fűtési zóna kiválasztásának vezérlését, majd a megnyomásával kapcsolja ki a kettős zónát . A főzés befejezése után

1. Érintse meg a kikapcsolni kívánt főzőzóna választókapcsolót.

2. Kapcsolja ki a főzőzónát a “-” gomb megérintésével és “0”-ra görgetéssel,

vagy a “+” és “-” gomb egyidejű megnyomásával 1 másodpercig, amivel rögtön “0”-ra lehet állítani. Bizonyosodjon meg arról, hogy a teljesítménykijelző „0”, majd „H” értéket mutat. és ezt követően

3. Kapcsolja ki az egész főzőlapot a BE/KI gomb megérintésével.

4. Figyeljen a forró felületekre

„H” jelöli azokat a főzőzónákat, amelyek érintésre forrók lehetnek. A jel eltűnik, amint a felület lehűlt biztonságos hőmérsékletre. Amíg a felület forró, használható további serpenyők felhevítésére, így energiát takaríthat meg. A gombok lezárása ● A gombok lezárásával megakadályozható az illetéktelen használat (így például gyermekek nem kapcsolhatják be akaratlanul a főzőzónákat). ● Lezárt gombok esetén a BE/KI gombokon kívül a készülék az összes vezérlőgombot letiltja. A gombok zárolása Érintse meg a Gombzár vezérlést. Az időzítő kijelzőn a „Lo” jelenik meg. A gombok zárolásának feloldása

1. Bizonyosodjon meg arról, hogy az kerámia főzőlap bekapcsolt állapotban van.

2. Érintse meg és tartsa lenyomva egy ideig a Gombzár vezérlést

3. Most már használhatja az kerámia főzőlapot.

Amikor a főzőlap zárolás módban található, a BE/KI gombok kivételével az összes gombot letiltja a készülék, vészhelyzet esetén bármikor kikapcsolhatja a főzőlapot a BE/KI gombbal, de a következő művelet előtt először fel kell oldania a zárolást. Túlmelegedés elleni védelem Az Kerámia főzőlapba épített hőmérséklet-érzékelő figyeli a készüléken belüli hőmérsékletet. Túl magas hőmérséklet észlelése esetén az kerámia főzőlap működéseHU-11 automatikusan leáll. Túlcsordulás elleni védelem A túlcsordulás elleni védelem a biztonsági funkciók sorába tartozik. A védelem automatikusan kikapcsolja a főzőlapot 10 másodpercen belül, amint víz kerül a vezérlőpultra, eközben pedig a készülék 1 másodperces sípszóval jelez. Maradékhő figyelmeztetés Ha a főzőlapot hosszabb ideig használta, a főzőfelület kikapcsolás után is forró. Ekkor a kijelzőn figyelmeztetésként a “H” betű jelenik meg. Automatikus kikapcsolás védelem Az automatikus kikapcsolás funkció az kerámia főzőlap védelmét szolgálja. A funkció automatikusan kikapcsolja a készüléket, ha elfelejti kikapcsolni a főzőzónát. Az alapér- telmezett üzemidők a különböző teljesítményszintekhez az alábbi táblázatban látható: Teljesítményszint 1 2 3 4 5 6 7 8 9 Időzítő alapértelmezett üzemideje (óra)

Az időzítő használata Az időzítőt kétféleképpen használhatja: ● Az időzítőt használhatja visszaszámlálóként. Ebben az esetben az időzítő nem kapcsolja ki egyik főzőzónát sem az idő lejártakor. ● Ugyanakkor beállíthatja, hogy az idő lejártakor kapcsolja ki a főzőzónát. ● Az időzítőn maximum 99 perc állítható be. Az időzítő használata visszaszámlálóként Ha nem választ ki egyetlen főzőzónát sem

1. Bizonyosodjon meg arról, hogy a főzőlap bekapcsolt állapotban van.

Megjegyzés: a visszaszámlálót főzőzóna kiválasztása nélkül is használhatja.

2. Érintse meg az időzítő vezérlését, ekkor a kijelző villogni kezd, és

az időzítő kijelzőjén megjelenik a “30” felirat.

3. Állítsa be az időt a „-” vagy „+” gomb megérintésével.

Javaslat: Érintse meg a „-” vagy „+” gombot egyszer az idő 1 perccel való csökkentéséhez vagy növeléséhez. Tartsa lenyomva az időzítő „-” vagy „+” gombját az idő 10 perccel való csökkentéséhez vagy növeléséhez.

4. Törölje az időt az időzítő vezérlésének megérintésével, és a “00” megjelenik a

percalapú kijelzőn.HU-12

5. Amikor az időt beállította, a visszaszámlálás azonnal megkezdődik. A kijelzőn a

fennmaradó idő látható, és az időzítő kijelzője villog 5 másodpercig.

6. A készülék hangjelzést ad ki 30 másodpercig, és az időzítő

kijelzőjén megjelenik a „- -” jel, amikor a beállított idő lejárt. Az időzítő beállítása az egyik főzőzóna kikapcsolásához Főzőzónák funkcióhoz rendelése:

Érintse meg az időzítőhöz hozzárendelni kívánt főzőzóna választókapcsolót. (pl. 1. zóna)

2. Érintse meg az időzítő vezérlését, ekkor a kijelző villogni

kezd, és az időzítő kijelzőjén megjelenik a “30” felirat.

3. Állítsa be az időt a „-” vagy „+” gomb megérintésével.

Javaslat: Érintse meg egyszer a „-” vagy „+” gombot az idő 1 perccel való csökkentéséhez vagy növeléséhez. Érintse meg és tartsa lenyomva az időzítő „-” vagy „+” gombját az idő 10 perccel való csökkentéséhez vagy növeléséhez.

. Amikor az időt beállította, a visszaszámlálás azonnal megkezdődik. A kijelzőn a fennmaradó idő látható, az időzítő kijelzője pedig villog 5 másodpercig.

MEGJEGYZÉS: A teljesítményszint kijelző melletti piros pont világítani kezd, így tájékoztatva az adott zóna kiválasztott állapotáról.

Az időzítő törléséhez érintse meg a főzőzóna választó vezérlőt, majd érintse meg az időzítő vezérlőt. Az időzítő törlődik, és a “00” jelenik meg a percalapú kijelzőn, majd a

6. A főzésidőzítő lejártakor az adott főzőzóna automatikusan kikapcsol, és megjelenik a „H”

jelzés.HU-13 A többi főzőzóna tovább üzemel, amennyiben előzőleg bekapcsolta azokat. Az időzítő beállítása több főzőzóna kikapcsolásához

1. Ha egynél több főzőzónához rendeli hozzá az időzítő funkciót, az időzítő kijelző a

legrövidebb időt mutatja. (pl. az 1. zóna esetében a beállítás 2 perc, a 2. zóna esetében 5 perc, ebben az esetben az időzítő kijelzőjén „2” látható) MEGJEGYZÉS: A teljesítményszint kijelző melletti piros pont villogása azt mutatja, hogy az időzítő kijelző az adott főzőzónára vonatkozó időt mutatja. Ha ellenőrizni kívánja a többi főzőzóna esetében hátralévő időt, érintse meg a főzőzóna választókapcsolót. Az időzítő megjeleníti a hátralévő időt. (5 percre állítva) (2 percre állítva)

2. A főzésidőzítő lejártakor az adott főzőzóna automatikusan kikapcsol, valamint

megjelenik a „H” jelzés. MEGJEGYZÉS: Ha módosítani kívánja az időbeállítást az időzítő beállítását követően, kezdje a folyamatot az 1. lépéstől.HU-14 Ápolás és karbantartás Mit? Hogyan? Fontos! Mindennapi szennyeződés az üvegfelületen (ujjlenyomatok, nyomok, élelmiszermaradvány ok vagy kiömlött nem cukros folyadékok az üvegfelületen)

1. Kapcsolja ki a főzőlap

2. Vigyen fel főzőlaptisztítót az

üvegre, míg az még meleg (de nem forró!).

3. Öblítse át és törölje szárazra

egy tiszta törlőkendővel vagy papírtörlővel.

4. Kapcsolja vissza a főzőlap

Kikapcsolt tápellátás esetén a főzőlap nem figyelmeztet az egyes főzőfelületek forróságára, ám ettől még a főzőzónák forrók lehetnek! Legyen rendkívül óvatos. ● A durva súrolószivacsok, egyes nejlon súrolószivacsok és a kemény/abrazív tisztítószerek megkarcolhatják az üvegfelületet. Mindig olvassa el a címkét, hogy megtudja, a tisztítószer vagy súrolószivacs megfelelő-e a készülék tisztításához. ● Soha ne hagyjon tisztítószer maradványt a főzőlapon: az üveg foltossá válhat. Kifutott ételek, ráolvadt élelmiszer és forró, cukros folyadékmaradványo k az üvegen Ezeket azonnal távolítsa el halkéssel, spatulával vagy borotvás kaparóval, amely használható üvegfelületű kerámia főzőlapokhoz, de mindeközben figyeljen a forró főzőfelületekre:

1. Válassza le a főzőlap

tápellátását a fali aljzatnál.

2. Tartsa a pengét vagy eszközt

30°-os szögben, és távolítsa el a maradványt vagy kiömlött élelmiszert a főzőlap hideg felületére.

3. Távolítsa el a szennyeződést

vagy kiömlött élelmiszert törlőkendővel vagy papírtörlővel.

4. Kövesse a fenti, Mindennapi

szennyeződés az üvegfelületen rész 2-4. lépését.

A megolvadt és cukros élelmiszerek vagy kiömlött élelmiszerek után maradt foltot minél hamarabb távolítsa el. Ha az élelmiszer lehűl az üvegfelületen, előfordulhat, hogy már csak nehezen távolítható el, vagy hogy visszafordíthatatlanul károsítja az üvegfelületet.

• Vágási sérülés veszélye: visszahúzott védőburkolat mellett a kaparó éles pengéje veszélyt jelenthet. A kaparót rendkívül óvatosan használja, és mindig biztonságosan és gyermekektől távol tárolja. Kiömlött élelmiszer az érintőpanelen

1. Kapcsolja ki a főzőlap

2. Itassa fel a kiömlött folyadékot

3. Törölje át az érintőpanel

területét tiszta, nedves szivaccsal vagy törlőkendővel.

4. Törölje a területet teljesen

szárazra papírtörlővel.

5. Kapcsolja vissza a főzőlap

A főzőlap hangjelzést adhat ki, illetve kikapcsolhat, valamint az érintésérzékeny gombok nem működhetnek, amíg folyadék található ezeken. Bizonyosodjon meg arról, hogy szárazra törli az érintőpanelt, mielőtt visszakapcsolná a főzőlap tápellátását.HU-15 Javaslatok és tippek Probléma Lehetséges okok Tennivaló Az kerámia főzőlap bekapcsolása sikertelen. Nincs tápellátás. Bizonyosodjon meg arról, hogy az kerámia főzőlap tápfeszültséghez csatlakozik, és hogy bekapcsolta. Ellenőrizze, hogy áramkimaradás tapasztalható-e otthonában vagy az adott városrészben. Ha mindent ellenőrzött, és a probléma továbbra is fennáll, hívjon szakképzett technikust. A készülék nem reagál az érintésvezérlőn leadott parancsokra. A vezérlőgombokat zárolták. Oldja fel a vezérlők zárolását. Utasítások ügyében lásd „Az kerámia főzőlap használata” részt. A vezérlőgombok működtetése nehézkes. Előfordulhat, hogy vékony vízréteg borítja a vezérlőgombokat, vagy talán az ujjhegyével érinti a vezérlőgombokat. Bizonyosodjon meg a vezérlőgombok felületének a szárazságáról, a gombok megérintéséhez pedig használja ujjbegyét. Az üveg karcolódik. Durva szélű edények. Lapos és sima fenekű edényeket használjon. Lásd a „Megfelelő főzőedény választása” részt. A készülék tisztítását nem megfelelő, abrazív súrolószivaccsal vagy tisztítószerekkel végezték. Lásd az „Ápolás és karbantartás” részt. Egyes serpenyők sercegő vagy pattogó hangot hallatnak. Ezt okozhatja az edény kialakítása (a különböző fémrétegek eltérően rezegnek). Ez természetes jelenség adott edények esetén, és nem jelez hibát. Műszaki jellemzők A tömeg és a méret hozzávetőleges. Mivel folyamatosan termékeink fejlesztésén dolgozunk, a jellemzők és kialakítások értesítés nélkül módosulhatnak. Főzőlap CEHDD30TCT Főzőzónák 2 zóna Tápfeszültség 220-240 V váltóáram, 50-60 Hz Elérhető elektromos teljesítmény 2928-3484W Termék mérete H

M(mm) 288X520X52 Méretek beépítéshez A×B (mm) 268X500HU-16 Telepítés Telepített berendezések kiválasztása Vágja ki a munkafelületet az alábbi ábrán látható méreteknek megfelelően. A telepítés és a használat érdekében a furat körül legalább 5 cm-es szabad területnek maradnia kell. Bizonyosodjon meg arról, hogy a munkafelület vastagsága legalább 30 mm. A főzőlap által árasztott hő okozta nagyobb alakváltozás elkerülése érdekében válasszon hőálló munkafelületet. Amint az alábbiakban látható: A(mm) B(mm) C(mm) D(mm) E(mm) F(mm)

＋4-0 50mini 50 mini 50 mini 50 mini Bizonyosodjon meg arról, hogy az kerámia főzőlap számára minden körülmények között megfelelő szellőzés áll rendelkezésre, illetve a bemeneti és kimeneti légnyílások akadálymentesek legyenek. Bizonyosodjon meg arról, hogy az kerámia főzőlap jó üzemállapotban található. Amint az alábbiakban látható Megjegyzés: A főzőlap és a főzőlap fölötti konyhaszekrény között biztonsági okokból legyen legalább 760mm. A (mm)

Kimeneti légnyílás 5 mmHU-17 A főzőlap beszerelése előtt bizonyosodjon meg az alábbiakról ● a munkafelület derékszögű és egyenes, és nincsenek szerkezeti elemek, amelyek belelógnak a beépítéshez szükséges területre ● a munkafelület hőálló anyagból készült ● ha a főzőlapot egy sütő fölé építi be, a sütő rendelkezik beépített hűtőventilátorral ● a beszerelés eleget tesz mindenféle területet érintő követelménynek és vonatkozó szabványnak és előírásnak ● legyen megfelelő szakaszoló kapcsoló az állandó vezetékezésbe építve, amellyel teljesen leválasztható a készülék a hálózati tápellátásról, a vezetékezés pedig feleljen meg a helyi vezetékezési szabályoknak és előírásoknak. A szakaszoló kapcsolónak jóváhagyott típusúnak kell lennie, amely 3 mm-es érintkező elkülönítést biztosítson levegőben az összes pólus esetében (vagy az összes aktív [fázis] vezető esetében, ha a helyi vezetékezési szabályok engedélyezik a követelmények ezen módosítását) ● a szakaszoló kapcsolónak könnyen elérhetőnek kell lennie az ügyfél számára, beépített főzőlap mellett ● a szerelés vonatkozásában bármilyen kétely felmerülése esetén vegye fel a kapcsolatot a helyi építésügyi hatóságokkal, vagy tekintse át a rendelkezéseket ● a főzőlapot körülvevő falfelületekre hőálló és könnyen tisztítható termékeket (például csempével) helyezzen el. A főzőlap beszerelése után bizonyosodjon meg az alábbiakról ● a tápkábel nem érhető el a konyhaszekrény ajtója mögött vagy a fiókokból ● megfelelő friss levegő érkezik a bútoron kívülről a főzőlap alsó része felé ● ha a főzőlapot egy fiók vagy konyhabútor terület fölé építi be, a főzőlap alapi része alá helyezzen hőtükröt ● a szakaszoló kapcsoló legyen könnyen elérhető az ügyfél számára A rögzítőkonzolok elhelyezése előtt Az egységet tegye stabil, egyenes felületre (használja a csomagolást). Ne fejtsen ki erőt a főzőlap kiálló vezérlőegységeire. A konzol pozíciójának a módosítása A munkalapon a főzőlap alsó keretére szerelje fel a 4 konzolt csavarok segítségével (lásd a képet), beszerelés után.HU-18 A B C D Csavar Konzol Csavarfurat Alsó keret Óvintézkedések

1. Az kerámia főzőlapot kizárólag szakképzett személyzet vagy technikusok szerelhetik be.

Szakembereink rendelkezésére állnak. Soha ne hajtsa végre a műveletet saját maga.

2. A kerámia főzőlapot nem szabad hűtőberendezésekre, mosogatógépekre és forgó

szárítógépekre felszerelni.

3. Az kerámia főzőlapot úgy szerelje be, hogy a megbízhatóság javítása érdekében

minél jobb hővédelmet nyújtsanak a körülmények.

4. A falnak és az asztalfelület fölött az indukált fűtőzónának hőálló anyagból kell állnia.

5. Bármilyen károsodás elkerülése érdekében a szendvics rétegnek és a ragasztónak

hőállónak kell lennie.

6. Nem használható gőztisztító.

7. Ez a kerámialap csak olyan tápegységhez csatlakoztatható, amelynek

rendszerimpedanciája legfeljebb 0,427 ohm. Szükség esetén forduljon a közműszolgáltatójához a rendszerimpedancia adat megismeréséhez. A főzőlap csatlakoztatása a hálózati tápellátáshoz A tápellátást a vonatkozó szabványnak megfelelően vagy egypólusú szakaszolóval csatlakoztassa a készülékhez. A csatlakoztatás módja az alábbiakban látható. rögzítőkonzol

munkafelület/ konyhaszekrény Alsó keret üveg csavar ST 3,5∗8HU-19 ● Ha a kábel megsérült, vagy cserére szorul, a műveletet bármilyen baleset elkerülése érdekében kötelezően egy ügyfélszolgálati munkatársnak kell végrehajtania adott célnak megfelelő eszközökkel. ● Ha a készüléket közvetlenül csatlakoztatja a hálózati tápellátáshoz, többpólusú, legalább 3 mm-es érintkezőtávolságú megszakítót kell beépítenie. ● A beszerelést végző szakembernek kötelezően biztosítania kell, hogy az elektromos csatlakoztatás megvalósítása megfelelő, és hogy eleget tesz a biztonsági előírásoknak. ● A kábel nem lehet meghajolva vagy összenyomva. ● A kábel kötelező rendszeres ellenőrzést igényel, cseréjét pedig kizárólag szakképzett technikus végezheti. A készülék címkézése megfelel az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2012/19/EU európai irányelvnek. Az elektromos és elektronikus berendezések hulladékai tartalmaznak úgy szennyező anyagokat (amelyek a környezetre negatív hatást fejthetnek ki), mint alapanyagokat (amelyek újrahasznosíthatók). Fontos, hogy az elektromos és elektronikus berendezések hulladékai megfelelő kezelés tárgyát képezzék a szennyező anyagok eltávolítása és semlegesítése, illetve az összes egyéb anyag visszanyerése érdekében. Az egyének fontos szerepet játszhatnak annak biztosításában, hogy az elektromos és elektronikus berendezések hulladékai ne váljanak környezeti problémává; fontos néhány alapvető szabály betartása: - az elektromos és elektronikus berendezések hulladéka nem kezelhető háztartási hulladékként; - az elektromos és elektronikus berendezések hulladékát kötelezően erre kijelölt gyűjtőpontban adja le, amelyet az önkormányzat vagy bejegyzett vállalat üzemeltet. Számos országban elérhető lehet a nagy méretű elektromos és elektronikus berendezések hulladékainak a begyűjtése közvetlenül a háztartásból. Új berendezést vásárlásakor a régi berendezés visszaadható a forgalmazónak, aki térítésmentesen begyűjti, feltéve, ha a berendezés típusa és funkciója megegyezik a vásárolt készülékével.

220-240V Sárga/Zöld Kék BarnaHU-20 Elektromos háztartási tűzhelyekre vonatkozó termékinformáció, a 66/2014/EU bizottsági rendeletnek megfelelően Pozíció Szimbólum Érték Egység Modellazonosító CEHDD30TCT Főzőlap típusa: Elektromos főzőlap Főzőzónák és/vagy -területek száma zónák

területek Melegítési technológia (indukciós főzőzónák és főzőterületek, sugárzó főzőzónák, öntöttvas tányérok) Indukciós főzőzónák Indukciós főzőterületek sugárzó főzőzónák

öntöttvas tányérok Kör alakú főzőzónák vagy területek esetén: hasznos felület fűtött elektromos főzőzónánként, a legközelebbi 5 mm-re kerekítve Hátulsó bal Ø 20,0 cm Hátulsó központi

Elülső bal Ø 16,5 cm Elülső központi Ø

Nem kör alakú főzőzónák vagy területek esetén: hasznos felület hosszúsága és szélessége fűtött elektromos főzőzónánként vagy területenként, a legközelebbi 5 mm-re kerekítve Hátulsó bal

- cm Hátulsó központi

- cmHU-21 Központi bal

- cm Középső központi

- cm Elülső központi

- cm Hátulsó bal Elektromos főzés 187,0 Wh/kg Hátulsó központi Elektromos főzés - Wh/kg Hátulsó jobb Elektromos főzés - Wh/kg Központi bal Elektromos főzés - Wh/kg Energiafogyasztás főzőzónára vagy területre kg-ra számolva Középső központi Elektromos főzés - Wh/kg Központi jobb Elektromos főzés - Wh/kg Elülső bal Elektromos főzés 186,0 Wh/kg Elülső központi Elektromos főzés - Wh/kg Elülső jobb Elektromos főzés - Wh/kg Energiafogyasztás a főzőlapra kg-ra számolva Elektromos főzőlap

Alkalmazott szabvány: EN 60350-2 Háztartási elektromos főzőkészülékek - 2. rész: Főzőlapok - Teljesítménymérési módszerek Javaslatok energiatakarékosságra:

• A főzőlap leghatékonyabb használata érdekében a serpenyőt a főzőzóna közepére helyezze.

• Fedő használatával csökkenthető a főzési idő, illetve a hő megőrzésével energia takarítható meg.

• Csökkentse minimumra a folyadék vagy zsiradék mennyiségét a főzési idő csökkentéséhez.

• A főzést kezdje magas beállítással, majd csökkentse a beállítást, amikor az étel átmelegedett.
