HASZNÁLATI ÚTMUTATÓ T27BB59N0 NEFF

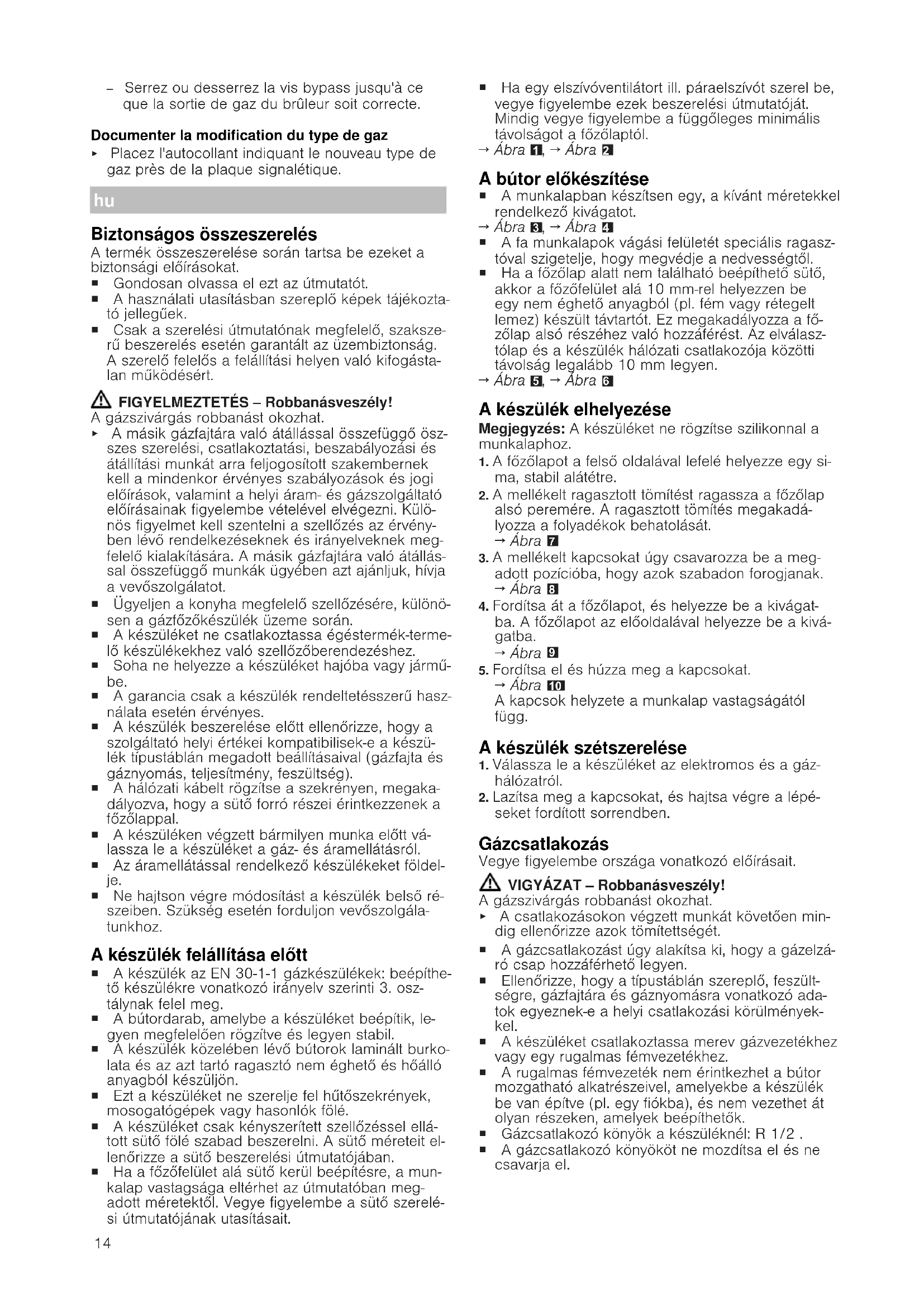

hu Telepítési útmutató

Biztonságos összeszerelés

A termék összeszerelése során tartsa be ezeket a biztonsági előírásokat.

■ Gondosan olvassa el ezt az útmutatót.
■ A használati utasításban szereplő képek tájékoztató jellegűek.
■ Csak a szerelési útmutatónak megfelelő, szakszerű beszerelés esetén garantált az üzembiztonság. A szerelő felelős a felállítási helyen való kifogástalan működésért.

FIGYELMEZTETÉS – Robbanásveszély!

A gázszivárgás robbanást okozhat.

A másik gázfajtára való átállással összefüggő ösz-szes szerelési, csatlakoztatási, beszabályozási és átállítási munkát arra feljogosított szakembernek kell a mindenkor érvényes szabályozások és jogi előírások, valamint a helyi áram- és gázszolgáltató előírásainak figyelembe vételével elvégezni. Különös figyelmet kell szentelni a szellőzés az érvény-ben lévő rendelkezéseknek és irányelveknek meg-felelő kialakítására. A másik gázfajtára való átállással összefüggő munkák ügyében azt ajánljuk, hívja a vevőszolgálatot.
- Ügyeljen a konyha megfelelő szellőzésére, különösen a gázfőzőkészülék üzeme során. - A készüléket ne csatlakoztassa égéstermék-termelő készülékekhez való szellőzőberendezéshez. - Soha ne helyezze a készüléket hajóba vagy járműbe.
- A garancia csak a készülék rendeltetésszerű használata esetén érvényes.
A készülék beszerelése előtt ellenőrizze, hogy a szolgáltató helyi értékei kompatibilisek-e a készülék típustáblán megadott beállításaival (gázfajta és gáznyomás, teljesítmény, feszültség).
- A hálózati kábelt rögzítse a szekrényen, megakadályozva, hogy a sütő forró részei érintkezzenek a főzőlappal.
■ A készüléken végzett bármilyen munka előtt válassza le a készüléket a gáz- és áramellátásról.
■ Az áramellátással rendelkező készülékeket földelje.
■ Ne hajtson végre módosítást a készülék belső részeiben. Szükség esetén forduljon vevőszolgálatunkhoz.

A készülék felállítása előtt

■ A készülék az EN 30-1-1 gázkészülékek: beépíthető készülékre vonatkozó irányelv szerinti 3. osztálynak felel meg.
- A bútordarab, amelybe a készüléket beépítik, legyen megfelelően rögzítve és legyen stabil.
- A készülék közelében lévő bútorok laminált burkolata és az azt tartó ragasztó nem éghető és hőálló anyagból készüljön.
■ Ezt a készüléket ne szerelje fel hűtőszekrények, mosogatógépek vagy hasonlók fölé.
- A készüléket csak kényszerített szellőzéssel ellátott sütő fölé szabad beszerelni. A sütő méreteit ellenőrizze a sütő beszerelési útmutatójában.
■ Ha a főzőfelület alá sütő kerül beépítésre, a munkalap vastagsága eltérhet az útmutatóban megadott méretektől. Vegye figyelembe a sütő szerelési útmutatójának utasításait.

■ Ha egy elszívóventilátort ill. páraelszívót szerel be, vegye figyelembe ezek beszerelési útmutatóját. Mindig vegye figyelembe a függőleges minimális távolságot a főzőlaptól.

→ Ábra 1, → Ábra 2

A bútor előkészítése

■ A munkalapban készítsen egy, a kívánt méretekkel rendelkező kivágatot.
→ Ábra 3, → Ábra 4
■ A fa munkalapok vágási felületét speciális ragasztóval szigetelje, hogy megvédje a nedvességtől.
- Ha a főzőlap alatt nem található beépíthető sütő, akkor a főzőfelület alá 10 mm-rel helyezzen be egy nem éghető anyagból (pl. fém vagy rétegelt lemez) készült távtartót. Ez megakadályozza a főzőlap alsó részéhez való hozzáférést. Az elválasztólap és a készülék hálózati csatlakozója közötti távolság legalább 10 mm legyen.
→ Abra 5, → Abra 6

A készülék elhelyezése

Megjegyzés: A készüléket ne rögzítse szilikonnal a munkalaphoz.

1. A főzőlapot a felső oldalával lefelé helyezze egy sima, stabil alátétre.
2. A mellékelt ragasztott tömítést ragassza a főzőlap alsó peremére. A ragasztott tömítés megakadályozza a folyadékok behatolását.

$$ \rightarrow \text { Abra } 7 $$

1. A mellékelt kapcsokat úgy csavarozza be a megadott pozícióba, hogy azok szabadon forogjanak. → Ábra 8
2. Fordítsa át a főzőlapot, és helyezze be a kivágatba. A főzőlapot az előoldalával helyezze be a kivágatba.

$$ \rightarrow \text { Ábra } 9 $$

1. Fordítsa el és húzza meg a kapcsokat.

$$ \rightarrow \text { Abra } 1 0 $$

A kapcsok helyzete a munkalap vastagságától függ.

A készülék szétszerelése

1. Válassza le a készüléket az elektromos és a gáz-hálózatról.
2. Lazítsa meg a kapcsokat, és hajtsa végre a lépé- seket fordított sorrendben.

Gázcsatlakozás

Vegye figyelembe országa vonatkozó előírásait.

⚠ VIGYÁZAT – Robbanásveszély!

A gázszivárgás robbanást okozhat.

• A csatlakozásokon végzett munkát követően mindig ellenőrizze azok tömítettségét.
  ■ A gázcsatlakozást úgy alakítsa ki, hogy a gázelzá-ró csap hozzáférhető legyen.
  ■ Ellenőrizze, hogy a típustáblán szereplő, feszült-ségre, gázfajtára és gáznyomásra vonatkozó adatok egyeznek-e a helyi csatlakozási körülményekkel.
  ■ A készüléket csatlakoztassa merev gázvezetékhez vagy egy rugalmas fémvezetékhez.
• A rugalmas fémvezeték nem érintkezhet a bútor mozgatható alkatrészeivel, amelyekbe a készülék be van építve (pl. egy fiókba), és nem vezethet át olyan részeken, amelyek beépíthetők.
  ■ Gázcsatlakozó könyök a készüléknél: R 1/2.
  ■ A gázcsatlakozó könyököt ne mozdítsa el és ne csavarja el.

Gázcsatlakozás pótalkatrészei

A gázcsatlakozáshoz a műszaki vevőszolgálaton ke-resztül igényelhet alkatrészeket.

Tömítés 00034308

Gázcsatlakozó könyök: G 1/2 10006024

R 1/2 gázcsatlakozás

→ Ábra 11

G 1/2 gázcsatlakozás

1. A készüléken lévő gázcsatlakozó könyököt cserélje ki a tartozéktasakban található G 1/2 gázcsatlakozó könyökkel.

→ Abra 12

1. A tömítést helyezze a készülék gázcsatlakozója és a gázellátás közé.

→ Ábra 13

Elektromos csatlakoztatás

• Ez a készülék az Y típushoz tartozik: a csatlakozó-kábelt a felhasználó nem cserélheti ki, csak a mű-szaki vevőszolgálat. Vegye figyelembe a kábeltí-pust és a minimális keresztmetszetet.
  ■ A főzőlapokat hálózati kábellel, valamint csatlakozódugóval vagy anélkül szállítjuk.
• A csatlakozódugóval ellátott készülékeket csak rendeltetésszerűen felszerelt védővezetővel rendelkező aljzathoz csatlakoztassa.
  ■ Ha a felhasználó nem fér hozzá a csatlakozóhoz, akkor lássa el egy minden pólust leválasztó védőkapcsolóval, amely legalább 3 mm-es érintkezőnyílással rendelkezik.
  → Abra 14

A gázfajta átállítása

Ha az ország előírásai engedélyezik, más gázfajtákhoz is beállíthatja a készüléket, amennyiben ezek fel vannak sorolva a típustáblán.

A megfelelő alkatrészeket a készülékkel együtt szállított tasakban találja, vagy megrendelheti a vevőszolgálatnál. A táblázatban → Ábra 19 megtalálja a mindenkori égőhöz és gázfajtához megfelelő kombinációt.

C Takarékos égőfej

D Normál égőfej

E Erős égőfej

F Miniwok többkoronás égő

A csapok szabályozása

1. A forgatógombokat állítsa a minimális teljesítményre, majd húzza ki.

2. A csavarhúzó hegyével nyomja meg a rugalmas gumitartót, hogy hozzáférjen az áteresztő csavarhoz.

3. Ha nem tud hozzáférni az áteresztő csavarhoz, távolítsa el a készülék felső részét. → "Burkolat kiszerelése", Oldal 15
   → Ábra 15, → Ábra 16

Soha ne vegye ki a tömítőgyűrűt. A tömítőgyűrűk megakadályozzák, hogy folyadék vagy szennyeződés kerüljön a készülék belsejébe, ami befolyásolhatná annak működőképességét.

1. Az áteresztő csavarok (M) egyenes csavarhúzóval történő beállításánál vegye figyelembe a táblázatot → Ábra 19.

2. A: Húzza meg az áteresztő csavarokat.

3. B: Csavarja addig az áteresztő csavarokat, amíg az égőknél megfelelő nem lesz a gázki- menet.

Fúvókák cseréje

1. Távolítsa el a rácsokat, égőfejfedeleket és elosztókat.
2. A fúvókákat a megfelelő csavarkulcs segítségével helyezze vissza, és húzza meg gondosan a tömítettség biztosítására.

Ügyeljen arra, hogy a fúvóka ne váljon le a levétel vagy a rögzítés során.

Burkolat kiszerelése

1. Távolítsa el a rácsokat, elosztókat és forgatógombokat.
2. Lazítsa meg az égő csavarjait.
3. Óvatosan távolítsa el a burkolatot.

A készülék visszaszerelése

- Szerelje vissza a készülék alkatrészeit fordított sorrendben.

Működőképesség ellenőrzése

1. Ellenőrizze, hogy a forgatógomb maximális és minimális teljesítményre mutató helyzete közötti elforgatása következtében nem alszik-e ki vagy gyul-lad-e vissza az égő.

2. Ha az égő gázkimenete nem megfelelő:

3. ellenőrizze a táblázatban → Ábra 19, hogy a fúvóka és az áteresztő csavar a megfelelő-e.

4. Húzza meg vagy lazítsa meg az áteresztő csavart, amíg az égő gázkimenete megfelelő nem lesz.

A gázfajta átállításának dokumentálása

- Az új gázfajta adatait tartalmazó címkét a típustábla közelébe ragassza fel.
