SSW 18 LTX 600 - Csavarhúzó METABO - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli csavarozógép
Márka	Metabo
Modell	SSW 18 LTX 600
Névleges feszültség	18 V
Akkumulátor típusa	Li-Ion (CAS kompatibilis)
Ajánlott akkumulátor kapacitás	2,0 - 10,0 Ah
Üresjárati fordulatszám	0 - 600 ford/perc
Maximális nyomaték	50 Nm (becslés)
Tokmány	Kulcs nélküli, 13 mm
Tömeg (akkumulátorral)	Kb. 1,3 kg
Méretek (H x Sz x M)	200 x 70 x 250 mm
Tápellátás	18 V Li-Ion akkumulátor
Fő funkciók	Csavarozás, fúrás, menetfúrás
Sebességszabályozó	Igen, elektronikus
Forgásirány	Balra / Jobbra
LED világítás	Igen (munkaterület)
Karbantartás és tisztítás	Tiszta, száraz ruhával tisztítsa, ne használjon agresszív szereket
Biztonság	Motorfék, túlterhelés elleni védelem
Alkatrészek és javíthatóság	Vegye fel a kapcsolatot a Metabo ügyfélszolgálatával vagy hivatalos viszonteladóval
Általános információk	II. védelmi osztályú készülék, beltéri használatra

Gyakran ismételt kérdések - SSW 18 LTX 600 METABO

Milyen típusú akkumulátort használjak a Metabo SSW 18 LTX 600 készülékhez?

Használjon 18 V-os, 2,0-10,0 Ah kapacitású Metabo vagy CAS (Cordless Alliance System) Li-Ion akkumulátorokat.

Hogyan cseréljem ki a tokmányt?

A tokmány kulcs nélküli. Nyitáshoz vagy záráshoz kézzel forgassa. Eltávolításához használjon hatszögletű kulcsot (nem tartozék) a rögzítőcsavar kicsavarásához.

Hogyan töltsem fel az akkumulátort?

Helyezze az akkumulátort a kompatibilis töltőbe (pl. ASC 30-36). A vezérlő jelzőfény jelzi a töltést. Az akkumulátor karbantartó üzemmódban maradhat.

Mennyi a csavarozógép üzemideje?

Az üzemidő az akkumulátor kapacitásától és a használattól függ. Egy 4,0 Ah-s akkumulátorral körülbelül 100 csavar faanyagba.

Használható ez a csavarozógép fúrásra?

Igen, fúrhat fába, fémbe és műanyagba a megfelelő fúrószárakkal. Használja a változtatható sebességet a teljesítmény szabályozásához.

Mi a teendő, ha a csavarozógép hirtelen leáll?

Ennek oka lehet a túlterhelés. Engedje el a ravaszt, és próbálja újra. Ha a probléma továbbra is fennáll, ellenőrizze az akkumulátort vagy a készülék hőmérsékletét.

Hogyan tisztítsam a csavarozógépet?

Tisztítsa a külső részt száraz ruhával. Ne használjon vegyszereket vagy vizet. Győződjön meg arról, hogy a szellőzőnyílások szabadok.

Hol találok pótalkatrészeket?

Vegye fel a kapcsolatot a Metabo ügyfélszolgálatával vagy egy hivatalos viszonteladóval. Tekintse meg a használati útmutatóban található alkatrészlistát.

Mi a csavarozógép garanciája?

A Metabo 2 év szabványos garanciát nyújt. Regisztrálja szerszámát a Metabo weboldalán a lehetséges meghosszabbítás igénybevételéhez.

Használható a csavarozógép esőben?

Nem, a készülék beltéri használatra készült. Védje a nedvességtől és az időjárási viszontagságoktól az áramütés kockázatának elkerülése érdekében.

HASZNÁLATI ÚTMUTATÓ SSW 18 LTX 600 METABO

hu Eredeti használati utasítás 40

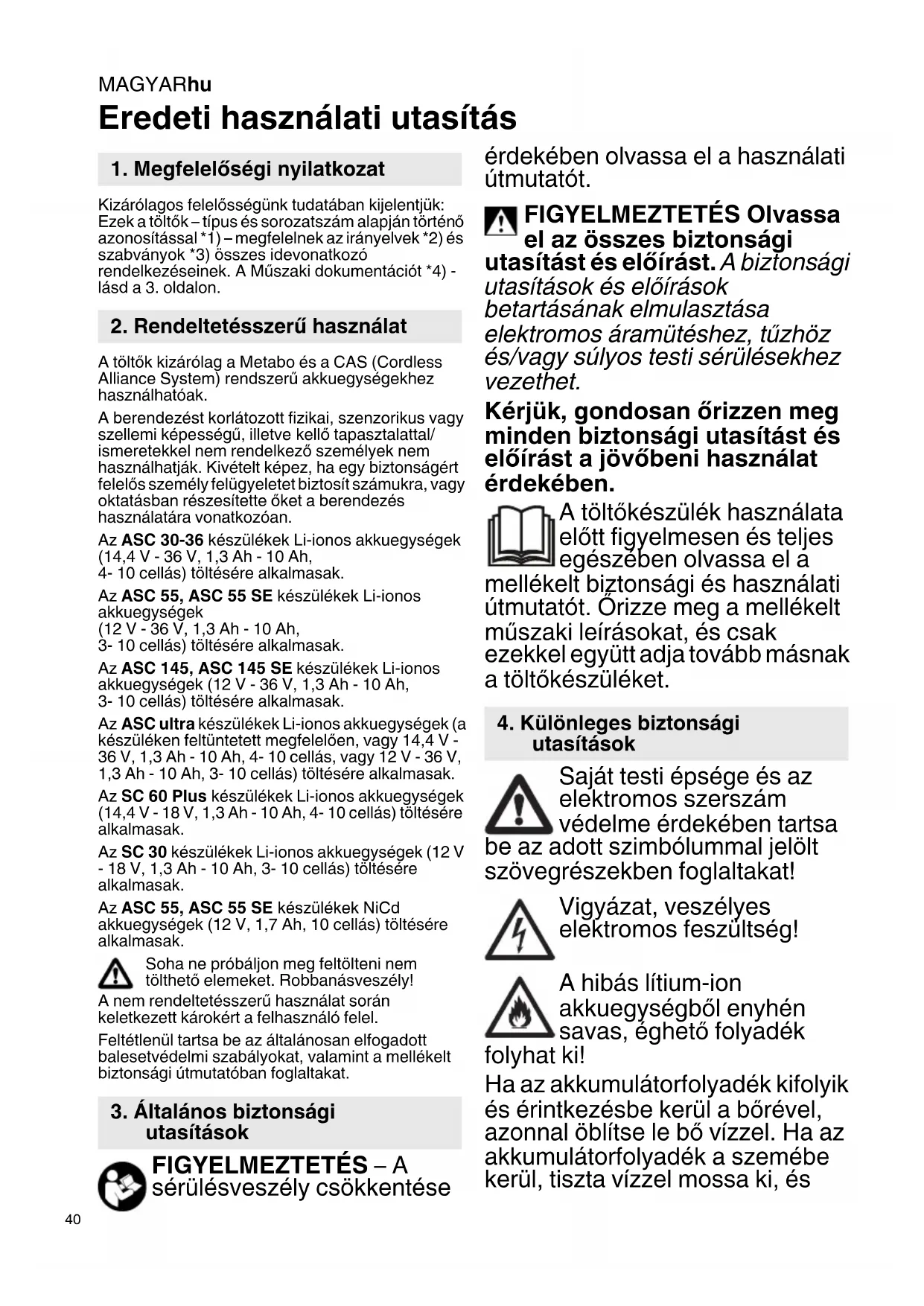

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltők – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltők kizárólag a Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Az ASC 30-36 készülékek Li-ionos akkuegységek (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 145, ASC 145 SE készülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC ultra készülékek Li-ionos akkuegységek (a készüléken feltüntetett megfelelően, vagy 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellás, vagy 12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az SC 60 Plus készülékek Li-ionos akkuegységek (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4- 10 cellás) töltésére alkalmasak.

Az SC 30 készülékek Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmasak.

Az ASC 55, ASC 55 SE készülékek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmasak.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése

érdekében olvassa el a használati útmutatót.

FIGYELMEZTETÉS Olvassa el az összes biztonsági

utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

A töltőkészülék használata elött figyelmesen és teljes egészében olvassa el a

mellékelt biztonsági és használati útmutatót. Órizze meg a mellékelt műszaki leírásokat, és csak ezekkel együtt adja tovább másnak a töltőkészüléket.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa

be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és

haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltéri használatra alkalmas.

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!

Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltókkel.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 akkuegység (nem része a szállítási terjedelemnek)

2 csúszó érintkező

3 üzemeléskijelző

4 figy el meztet ö kijelző

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a hálózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.

Az üzemeléskijelző (3) villog.

Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékből, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó-töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

Az üzemeléskijelző (3) folyamatosan világít.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltődik. A hömérséklet túl magas vagy túl alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.

8.2 A figyelmeztető kijelző (4) villog

MAGYARhu

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
• Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek
feszültségtartománya
C = az akkuegység kapacitása
Ic = töltőáram
t = töltési'idő

1) Az akkuegység maradék kapacitásától, valamint hömérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hőmérséklet töltés során: 0 °C - 40 °C

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

□ Il védőosztályba tartozó készülék

\~ Váltóáram
