HASZNÁLATI ÚTMUTATÓ K2 Power Control HOME Kärcher

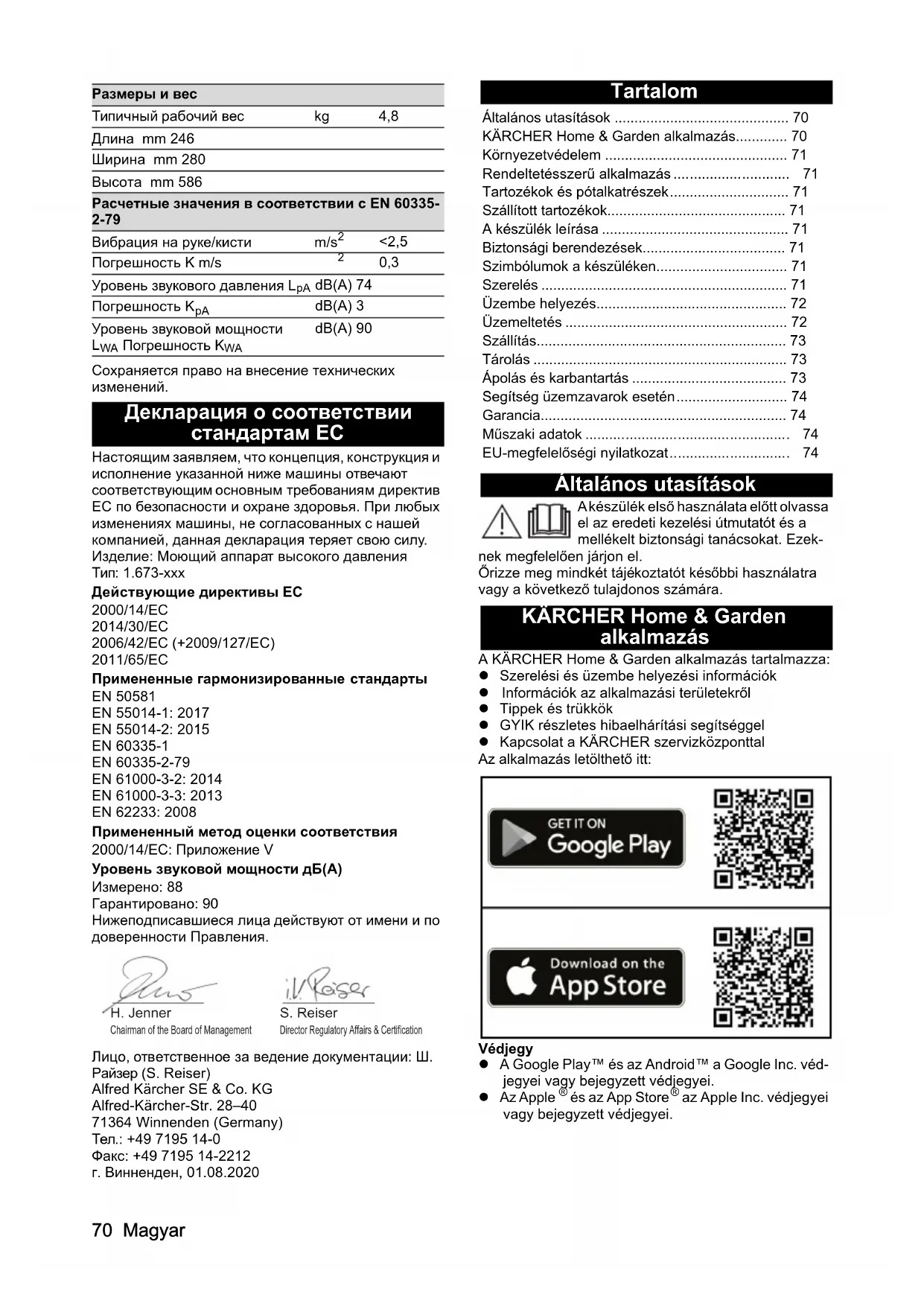

EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Примененный метод оценки соответствия 2000/14/ЕС: Приложение V Уровень звуковой мощности дБ(A) Измерено: 88 Гарантировано: 90 Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Лицо, ответственное за ведение документации: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28–40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 г. Винненден, 01.08.2020 Tartalom Általános utasítások A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek- nek megfelelően járjon el. Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára. KÄRCHER Home & Garden alkalmazás A KÄRCHER Home & Garden alkalmazás tartalmazza: Szerelési és üzembe helyezési információk Információk az alkalmazási területekről Tippek és trükkök GYIK részletes hibaelhárítási segítséggel Kapcsolat a KÄRCHER szervizközponttal Az alkalmazás letölthető itt: Védjegy A Google Play™ és az Android™ a Google Inc. véd- jegyei vagy bejegyzett védjegyei. Az Apple

• dB(A) 90 Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser Általános utasítások p. 70
• KÄRCHER Home & Garden alkalmazás p. 70
• Környezetvédelem p. 71
• Rendeltetésszerű alkalmazás p. 71
• Tartozékok és pótalkatrészek p. 71
• Szállított tartozékok p. 71
• A készülék leírása p. 71
• Biztonsági berendezések p. 71
• Szimbólumok a készüléken p. 71
• Szerelés p. 71
• Üzembe helyezés p. 72
• Üzemeltetés p. 72
• Szállítás p. 73
• Tárolás p. 73
• Ápolás és karbantartás p. 73
• Segítség üzemzavarok esetén p. 74
• Garancia p. 74
• Műszaki adatok p. 74
• EU-megfelelőségi nyilatkozat Magyar 71 Környezetvédelem A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma- golást. Az elektromos és elektronikus készülékek érté- kes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akku- mulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisíté- se potenciális veszélyt jelenthet az emberek egészség- re és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szüksége- sek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíte- ni. Olyan tisztítási munkálatokat, amelyek során olaj- tartalmú szennyvíz keletkezik – pl. motormosás, al- vázmosás –, csak olajleválasztóval rendelkező mosóhelyeken szabad végezni. Tisztítószerekkel végzett munkákat csak szigetelt, a szennyvízcsatornára csatlakoztatott munkafelü- leteken szabad végezni. A tisztítószerek nem kerülhet- nek vizekbe vagy talajba. Összetevőkre vonatkozó utasítások (REACH) Az összetevőkre vonatkozó aktuális információkat itt ta- lálja: www.kaercher.de/REACH Rendeltetésszerű alkalmazás Kizárólag magánháztartásban használja a magasnyo- mású mosót. A magasnyomású mosó gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti készülékek stb. magasnyomású vízsugárral történő tisztítására. Tartozékok és pótalkatrészek Csak eredeti tartozékot és eredeti pótalkatrészt alkal- mazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan infor- mációkat itt talál: www.kaercher.com. Szállított tartozékok A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereske- dőt. A készülék leírása A használati utasításban a maximális felszereltséget is- mertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást). Ábrák, lásd a grafikonokat tartalmazó oldalt Ábra A 1 Szállító kerék 2 Szórócsövek tárolása 3 Magasnyomású pisztoly tárolása / parkoló pozíció 4 A Power Control szórószár szennymaró makacs szennyeződésekhez, nyomásszint: HARD 5 Power Control Click-Vario Power szórócső a leg- gyakoribb tisztítási feladatokhoz, nyomásszintek: p. 74

HARD / MEDIUM / SOFT / MIX

6 Power Control nagynyomású pisztoly 7 Csipesz a magasnyomású tömlő csatlakoztatásá- hoz / leválasztásához 8 Nagynyomású pisztoly kar 9 Magasnyomású pisztoly retesze 10 Készülék kapcsoló „0/OFF” / „I/ON” 11 Hálózati csatlakozó vezeték hálózati dugasszal 12 Tárolóhorog a tápkábelhez 13 fogó 14 Szállító fogó, kihúzható 15 Gyorscsatlakozó magasnyomású tömlőhöz 16 Típustábla 17 Magasnyomású tömlő 18 Vízcsatlakozás beszerelt szitával 19 Tisztítószer-szívótömlő 20 Vízcsatlakozás csatlakozója 21 **Kerti tömlő kereskedelemben kapható csatlakozóval – Szálerősítéses – Minimális átmérő 1/2 inch (13 mm) – Minimális hossz 7,5 m 22 *Mosókefe, tisztítószerekkel történő munkavégzéshez 23 *Habosítófej az erős tisztítószerhab érdekében 24 *Tisztítószertartály

• opcionális, ** kiegészítőleg szükséges Biztonsági berendezések 몇 VIGYÁZAT Hiányzó vagy módosított biztonsági berendezések A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezéseket ne módosítsa és ne mel- lőzze használatukat. Készülék kapcsoló A készülék kapcsoló megakadályozza a készülék vélet- lenszerű működtetését. Magasnyomású pisztoly retesze A retesz lezárja a magasnyomású pisztoly karját, és megakadályozza a készülék véletlen elindítását. Auto-stop funkció A magasnyomású pisztolyon található kar elengedésé- vel a nyomáskapcsoló lekapcsolja a szivattyút, és a ma- gasnyomású sugár leáll. Ha a kart megnyomjuk, a szivattyú ismét bekapcsol. Szimbólumok a készüléken Szerelés Lásd az ábrákat tartalmazó oldalon. Üzembe helyezés előtt szerelje a készülékre a külön mellékelt alkatrészeket. Kerekek felszerelése

1. Rögzítse a kerekeket a készülékre.

Ábra B Ne irányítsa a magasnyomású sugarat sze- mélyekre, állatokra, működő elektromos be- rendezésekre vagy közvetlenül a készülékre. Óvja a készüléket a fagytól. A készüléket nem szabad közvetlenül a nyil- vános ivóvíz hálózatra csatlakoztatni72 Magyar A fogantyúk felszerelése

1. Helyezze fel a szállítófogantyút.

2. Helyezze fel a hordozófogantyút.

Ábra C Szereljen csatlakozót a vízcsatlakozásra

1. Csavarozza a vízcsatlakozás csatlakozóját a készü-

lék vízcsatlakozására. Ábra D Üzembe helyezés

1. Állítsa a készüléket sík felületre.

2. Dugja be a magasnyomású tömlőt a gyorscsatlako-

zóba, amíg hallhatóan bekattan. Ábra E

3. Nyomja össze a magasnyomású tömlő kapcsát és

húzza ki a magasnyomású pisztolyból. Ábra F

4. Dugja be a magasnyomású tömlőt a magasnyomá-

5. Nyomja be bekattanásig a kapcsot.

6. Ellenőrizze a biztonságos kapcsolatot a magasnyo-

mású tömlő meghúzásával.

7. Csatlakoztassa a hálózati dugaszt egy aljzathoz.

Vízellátás A csatlakozási értékeket az ismertető címkén vagy a Műszaki adatokfejezetben találja. Vegye figyelembe a vízszolgáltató vállalat előírásait. FIGYELEM Szennyezett víz által okozott károk A víz szennyeződései károsíthatják a szivattyút és a tar- tozékot. A megelőzéshez a KÄRCHER saját gyártmányú vízszű- rő használatát javasolja (külön tartozék, rendelési szám 4.730-059). Csatlakoztatás a vízvezetékhez FIGYELEM Tömlőcsatlakozás az Aquastop-pal a készülék víz- csatlakozásánál A szivattyú károsodása Soha ne használjon Aquastop-pal rendelkező tömlő- csatlakozót a készülék vízcsatlakozásánál. Használhat egy Aquastop-csatlakozót a vízcsapon.

1. Dugja a kerti tömlőt a vízcsatlakozáshoz szolgáló

2. Csatlakoztassa a kerti tömlőt a vízvezetékhez.

3. Nyissa meg teljesen a vízcsapot.

Ábra G Üzemeltetés FIGYELEM A szivattyú szárazon futása A készülék károsodása Ha a készülékben 2 percen belül nem épül fel a nyo- más, kapcsolja le a készüléket, és a Segítség üzemza- varok esetén. Power Control System Megjegyzés Az anyagok érzékenysége azok életkorától és állapotá- tól függően nagy mértékben változhat. Az ajánlások ezért nem kötelező érvényűek. Magasnyomáson történő üzemeltetés FIGYELEM Fényezett vagy érzékeny felületek károsodása A csekély szórás távolság vagy nem megfelelő szó- rócső választása esetén a felületek károsodhatnak. Tartson be legalább 30 cm-es szórás távolságot a fé- nyezett felületek tisztítása során. Ne tisztítson szennymaróval gumiabroncsot, lakkozott vagy érzékeny felületeket, pl. fát.

1. Dugjon be egy szórócsövet a magasnyomású pisz-

tolyba, és rögzítse 90°-os elforgatással. Ábra H

2. Kapcsolja be a készüléket („I/ON”).

3. Oldja fel a magasnyomású pisztoly karjának rete-

4. Nyomja meg a magasnyomású pisztoly karját.

A készülék bekapcsol. Mosókefével történő üzemeltetés FIGYELEM Lakk károsodása A felületek károsodása szennyezett mosókefe miatt Használat előtt győződjön meg róla, hogy a mosókefén nincs szennyeződés vagy egyéb részecskék. Megjegyzés Mosókefe alkalmazása esetén a készülék alacsony nyomással működik. Ezért tisztítószereket is adhatunk a vízhez.

1. Dugja be a mosókefét a magasnyomású pisztolyba,

és rögzítse 90°-os elforgatással. Tisztítószerrel együtt történő használat VESZÉLY A biztonsági adatlap figyelmen kívül hagyása Súlyos egészségkárosodás a tisztítószer szakszerűtlen használata miatt Vegye figyelembe a tisztítószergyártó biztonsági adat- lapját, különös tekintettel a személyi védőfelszerelésre vonatkozó útmutatásokra. Megjegyzés A tisztítószert csak alacsony nyomás esetén lehet be- keverni. Megjegyzés A KÄRCHER-tisztítószerek biztosítják a zökkenőmen- tes munkavégzést. Kérjen tanácsot vagy rendelje meg katalógusunkat vagy a tisztítószerekkel kapcsolatos tá- jékoztató füzeteinket. Kijelző Nyomássz- int Ajánlott pl. az alábbiakhoz: HARD Kőteraszok kövekből vagy mosott betonból, aszfalt, fémfelületek, kerti eszközök (talicska, ásó stb.) MEDIUM Autók / motorkerékpárok, tégla felületek, vakolt falak, műanyag bútorok SOFT Fafelületek, kerékpár, ho- mokkő felületek, rattan búto- rok MIX Tisztítószerrel együtt történő használatMagyar 73

1. Húzza ki a házból a tisztítószer szívótömlőjét kívánt

hosszúságban. Ábra I

2. A tisztítószer-szívótömlőt akassza egy tisztítószer-

3. Alkalmazzon Click-Vario Power szórócsövet.

4. Fordítsa a szórócsövet „MIX” helyzetbe.

Üzem közben a tisztítószer oldat a vízsugárhoz adódik.

5. Használhatja a habosítófejet is.

a Csatlakoztassa a habosítófejet a tisztítószeres palackkal. Ábra J b Dugja be a habosítófejet a magasnyomású pisz- tolyba, és rögzítse 90°-os elforgatással. Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre

és hagyja hatni (ne száradjon meg).

2. A feloldott szennyeződést mossa le a magasnyomá-

sú sugárral. Tisztítószeres használat után

1. Öblítse át a készüléket kb. 30 másodpercig tiszta

vízzel. Az üzem megszakítása

1. Engedje el a magasnyomású pisztoly karját.

Ha a kart elengedjük, a készülék ismét lekapcsol. A magasnyomás a rendszerben megmarad.

2. Reteszelje a magasnyomású pisztoly karját.

3. Állítsa a szórócsöves magasnyomású pisztolyt par-

4. 5 percnél hosszabb munkaszünet esetén kapcsolja

ki a készüléket („0/OFF”). Az üzem befejezése 몇 VIGYÁZAT Nyomás a rendszerben Sérülésveszély a magasnyomáson szabályozatlanul ki- lépő víz miatt A magasnyomású tömlőt csak akkor válassza le a ma- gasnyomású pisztolyról vagy a készülékről, ha már nincs nyomás a rendszerben.

1. Engedje el a magasnyomású pisztoly karját.

2. Zárja el a vízcsapot.

3. Nyomja 30 másodpercig a magasnyomású pisztoly

karját. A rendszerben visszamaradt nyomás megszűnik.

4. Engedje el a magasnyomású pisztoly karját.

5. Reteszelje a magasnyomású pisztoly karját.

6. Válassza le a készüléket a vízellátásról.

7. Kapcsolja ki a készüléket „0/OFF”.

8. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

Szállítás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára. A készülék hordozása

1. Emelje meg a készüléket a fogónál, és így szállítsa.

1. Húzza ki a szállító fogót hallható kattanásig.

2. A készüléket a szállító fogónál húzza.

A készülék szállítása járműveken

1. Biztosítsa ki a készüléket elcsúszás és felborulás el-

len. Tárolás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára. A készülék tárolása

1. A készüléket sík felületre kell leállítani.

2. Válassza le a szórócsövet a magasnyomású mo-

3. Válassza le a magasnyomású pisztolyt a magas-

4. Válassza le a magasnyomású tömlőt a készülékről.

5. Helyezze el a nagynyomású tömlőt a készüléken.

6. Helyezze a hálózati csatlakozó vezetéket és a tarto-

zékot a készülékre. Hosszabb raktározás előtt vegye figyelembe a kiegészítő utasításokat, lásd a Ápolás és karbantartás. fejezetet. Fagyvédelem FIGYELEM Fagyveszély A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek. Ürítse ki teljesen a készüléket és tartozékait. Óvja a készüléket a fagytól. Az alábbiaknak teljesülnie kell: A készülék le van választva a vízellátásról. A magasnyomású tömlő el van távolítva.

1. Kapcsolja be a készüléket „I/ON”.

2. Legfeljebb egy percig várjon, amíg nem folyik ki

több víz a magasnyomású csatlakozóból.

3. Kapcsolja ki a készüléket.

4. A készüléket és összes tartozékát fagymentes he-

lyiségben tárolja. Ápolás és karbantartás VESZÉLY Áramütés veszélye Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt. A készülék nem igényel karbantartást, tehát nem kell tervszerű karbantartást végeznie. A vízcsatlakozás szitájának tisztítása FIGYELEM Sérült szita a vízcsatlakozásban A készülék károsodhat a szennyezett víztől Ellenőrizze a szitát károsodások tekintetében a vízcsat- lakozásba való behelyezés előtt. Szükség esetén tisztítsa meg a vízcsatlakozásban lévő szitát.

1. Távolítsa el a csatlakozót a vízcsatlakozásból.

2. A szitát laposfogóval kell kihúzni.

3. Tisztítsa meg a szitát folyó víz alatt.

4. Helyezze be a szitát a vízcsatlakozásba.

Tisztítószer szűrő tisztítása Tisztítsa meg a tisztítószer szűrőt hosszabb raktározási időszak előtt.

1. Húzza le a szűrőt a tisztítószer-szívótömlőről.

2. Tisztítsa meg a szűrőt folyó víz alatt.

Ábra M74 Magyar Segítség üzemzavarok esetén Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz. VESZÉLY Áramütés veszélye Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt. A készülék nem megy

1. Nyomja meg a magasnyomású pisztoly karját.

A készülék bekapcsol.

2. Ellenőrizze, hogy az ismertető címkén megadott fe-

szültség megegyezik az áramforrás feszültségével.

3. Ellenőrizze a hálózati csatlakozó vezetéket károso-

dások tekintetében. A készülék nem kerül nyomás alá A vízbevitel túl kicsi

1. Nyissa meg teljesen a vízcsapot.

2. Ellenőrizze a vízbefolyás szállítási mennyiségét.

A vízcsatlakozás szitája szennyeződött.

1. A vízcsatlakozás szitáját laposfogóval kell kihúzni.

2. Tisztítsa meg a szitát folyó víz alatt.

A készülékben levegő van.

1. Légtelenítse a készüléket:

a A készüléket csatlakoztatott szórócső nélkül ma- ximum 2 percre kapcsolja be. b Nyomja meg a magasnyomású pisztolyt és vár- jon, amíg a víz buborékmentesen folyik ki a ma- gasnyomású pisztolyból. c Csatlakoztassa a szórócsövet. Erős nyomásingadozások

1. A magasnyomású fúvóka megtisztítása:

aTűvel távolítsa el a szennyeződést a fúvókafurat- ból. b A magasnyomású fúvókát elölről öblítse ki vízzel.

2. Ellenőrizze a vízbefolyás mennyiségét.

A készülék tömítetlen

1. A készülék csekély tömítetlensége műszakilag in-

dokolt. Erős tömítetlenség esetén keresse fel a hi- vatalos ügyfélszolgálatot. Nem szívja fel a tisztítószert

1. Használja a Click-Vario Power szórócsövet, és for-

dítsa „MIX” állásba.

2. Tisztítsa meg a tisztítószer-szívótömlőn található

3. Ellenőrizze a tisztítószer szívótömlőt töréshelyek te-

kintetében. Garancia Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanci- aidőn belül díjmentesen orvosoljuk, amennyiben anyag- , illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati iro- dához. (A címet lásd a hátoldalon) Műszaki adatok A műszaki változtatások jogát fenntartjuk. EU-megfelelőségi nyilatkozat Ezúton kijelentjük, hogy az alább megjelölt gép tervezé- se és felépítése alapján, valamint az általunk forgalom- ba hozott kivitelben megfelel a vonatkozó EU- irányelvek alapvető biztonsági és egészségügyi köve- telményeinek. A gépen végzett, de velünk nem egyez- tetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Magasnyomású mosó Típus: 1.673-xxx Vonatkozó EU-irányelvek 2000/14/EK 2014/30/EU irányelv 2006/42/EK (+2009/127/EK) 2011/65/EU irányelv Alkalmazott harmonizált szabványok EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 60335-1 EN 60335-2-79 EN 61000-3-2: 2014 Elektromos csatlakozás Feszültség V 220-240 Fázis ~ 1 Frekvencia Hz 50-60 Áramfelvétel A 6 Védettség IPX5 Érintésvédelmi osztály II Hálózati biztosíték (lassú kioldású)A 10 Vízcsatlakozás Hozzáfolyási nyomás (max.) MPa 1,2 Hozzáfolyási hőmérséklet (max.) °C 40 Hozzáfolyási mennyiség (min.) l/min 8 A készülék teljesítményre vonatkozó adatai Üzemi nyomás MPa 7,4 Max. engedélyezett nyomás MPa 11,0 Szállítási mennyiség, víz l/min 5,5 Max. szállítási mennyiség l/min 6,0 Szállítási mennyiség, tisztítószer l/min 0,3 A magasnyomású pisztoly vissza- lökőereje N11 Méretek és súlyok Jellemző üzemi súly kg 4,8 Hosszúság mm 246 Szélesség mm 280 Magasság mm 586 Az EN 60335-2-79 szerint meghatározott értékek Kéz-kar-vibrációs érték m/s

<2,5 Bizonytalansági paraméter K m/s

dB(A) 74 Bizonytalansági paraméter K

dB(A) 3 L zajteljesítményszint

+ K bi- zonytalansági paraméter
