HASZNÁLATI ÚTMUTATÓ M51140RX MCCULLOCH

A szimbólumok magyarázata

VIGYAZAT! A gep veszelyes eszkoz lehet szabalytalan vagy gondatlan hasznalateseten, es sulyos vagy vegzetes seruliseket okozhat a felhasznalonak vagy masoknak.

Olvassa el figyelmesen a hasznalati utasitast, es gyozodjon meg rola, hogy megertette azt, mielott a gepet hasznalatba veszi.

Tartson minded szemelyt és allatot távol a munkavégzs helyétől.

Akadályozza meg a véletlen inditast a gyujtáskabel eltavolitásaval a gyujtógyertyáról.

Legyen ovatos a kivetett es vissapattanó tárgyakkal.

Figyelmeztetes: forgo kultivatorfogak. A kez- es labserulsek elkerulse erdekuben ovatosan jarjon el.

Figyelmeztétés: forgo alkatrészek. Tartsa kezét és labatBiztonsagos tévolságban.

Ez a termek megfelel a CE-normak kovetelmenyeinek.

A környezet zajszennyezése az Europai Gazdasagi Kozosség direktívája szerint. A gép zajkibocsátása a Múszaki adatok címü fejezetben és a címkén szerepel.

Soha ne hasznalja a gépet belterben, illeteve megfelelo szellózes nélkuli helyen. A kipufogázok szen-monoxidot tartalmaznak, ami nagyon veszélyes, szagtalan, Mergezó gaz.

Robbanásvezély

Tankolas el'tt mindig allytsa le a motort.

Forro felulet.

A figyelmeztetési szintek magyarázata

A figyelmeztetešek harom szintre vannak osztva.

VIGYAZAT!

VIGYAZAT! Akkor hasznalatos, ha a kezikonyv utasitasainak be nem tartasa eseten fennall a kezel'sulyos serulsesenek vagy halalanak, illetve a kornyezet karosodasanak veszelye.

FONTOS!

FONTOS! Akkor hasznalatos, ha a kezikonyv utasitasainak be nem tartasa eseten fennall a kezel serulsesenek, illetve a kornyezet karosodasanak veszelye.

FIGYELEM!

FIGYELEM! Akkor hasznalatos, ha a kézikonyvutasitásainak be nem tartása esétén fennàll a vagyoni kár, illetve a berendezes károsodásanak veszelye.

Tartalomjegyzék

A SZIMBÓLUMOK MAGYARÁZATA

A szimbólumok magyarázata 173

A figyelmeztetesi szintek magyarazata 173

ISMERKEDÉS A GÉPPEL

Tartalomjegyzek 174

Tiszteht vásárolónk! 174

MI MICSODA?

Mi micsoda a funyirón? 175

A GEP BIZTONSAGI FELSZERELESE

Általános tudnivalok 176

ÖSSZESZERELES ES BEALLITASOK

Általános tudnivalók 177

Fogantyú 177

Vagasi magassag 177

A fugyujto felszerelse 177

Mulcsozóbetét 177

Feltoltés olajal 177

UZEMANYAGKEZELES

Altalandos tudnivalok 178

Szalitasés tárolás 178

UZEMELTETES

Szemelyi vedofelszerelés 179

ÁltalánosBiztonsági intézkedesek 179

Alapveto szabaly 180

Szalitasés tárolás 180

Általános tudnivalok 182

Karbantartasi séma 182

Altalanos ellenorzes 182

Gyujtógyertya 183

A tengelykapcsolo bowden beaillitasa 183

LevegoSzuro 183

Olajcsere 183

Uzemanagrendszer 183

MUSZAKI ADATOK

Muszaki adatok 184

Termekazonossagi EKG-bizonyitvany 185

Tiszelt vásárlónk!

Köszönjuk, hogy McCulloch terméket valasztott. Igy részeséve valik egy régen, meg a II. világháború ideje alatt indult tortenetnek, amikor a McCulloch Corporation megkezdte a motorok gyárását. A McCulloch 1949-ben mutatta be also konnyu egyszemélyes lancfürészét, és ezzel a faipar visszavonhatatlanul megvaltozott.

Egyre ujabb es ujabb megoldásu láncfúreszek évtizedei kōvetkeztek, és az üzlet bóvult, elöbb repulógep- és gokartmotorokkal az 50-es èvekben, majd minilancfúreszekkel a 60-as èvekben. Késöbb, a 70-es és 80-as èvekben trimmerekkel és lomfúvókkal egészült ki a ceg terméskálája.

A McCulloch ma a Husqvarna vallatcsoport tagjakent viszi tovabb a ceget fel evszazadon at femjelezho hatekony motorok, technikai innovacionk es eros szerkezet kialakitasok hagyomanyat. Legfoob prioritasaink koze tartozik az uzemanyag-fogyasztas, a kibocsatas es a zajsint csoktense, valamint aBiztonsag es a felhasznalobaratsag novelse.

Bízunk benne, hogy elegedett lesz a megvásárolt McCulloch termékkel, és hogy az hosszú idón át segítórása lesz a munkában. A termék élettartama hosszabb lesz, ha szem elött tartja az ebben a kezelői kezikonyvben olvasható tanácsokat a használattal, szervizelésell és karbantartással kapcsolatban. Amennyiben professzionalis segít ségre van szüksége a szervizeléshez vagy javitáshoz, használjá a www.mcculloch.com címen találhato szervizkeresőt.

A McCulloch folyamatosan dolgozik termekei tovabbfejlesztésen, és ezert fenntartja a jogot arra, hogy tobbek kozott a termekek formaján és külsejen előzetes tajékoztatás nélkül valtoztasson.

Jelen kezikonyv a www.mcculloch.com. címról is letölthetó.

MI MICSODA?

Mi micsoda a funyirón?

1 Motorfékfogantyu
2 Hajtókar
3 Inditófogantyu
4 A fugyujto felszerelse
5 Fogantyu, fogantyumagassag
6 Vágasimagasség-szabályozó
7 Nívópálcā/olajbetö'tnylías
8 Kipufogodob
9 Gyujiqgyertya

10 Primer membran M46-140RX, M46-140AWRX, M51-140RX
11 Levegoszuro
12 Vagoburkolat
13 Vízcsatlakozás
14 Üzemanyagfeltöltés
15 Vagóresz
16 Rugoalatet
17 Keszegztó csavar
18 Hasznalatiutasitas

A GÉP BIZTONSÁGI FELSZERELESE

Általános tudnivalók

Ez a fejezet elmagyarazza a gep kulönbozoBiztonsagi felszerelseit, azok mukodeset, valamint azt az ellenorzest es karbantartast, amelyrol a biztonsagos hasznalat erdekuben gondoskodnia kell.

VIGYAZAT! Soha ne hasznaljon oyan gepet, amelynek hibas a biztonsagi felszerelse. Ha az On gepe nem feel meg az alabbi vizsgalatok valamelyikenel, akkor forduljon szervizmuhelyehez.

Akadályozza meg a veletlen inditast a gyújtaskabel eltavolításával a gyújtogyertyáról.

Vagoburkolat

A vagoburkolat a rezgés es a vagasveszely csokkentesere szolgal.

A vagoburkolat Ellenorzese

Gyozodjon meg arrol, hagy a vagoburkolat nem serult, es hogy lathato hibaktol, peldaul repedesektol mentes.

Motorfékogantyú

• A motorfek a motor leallitásárszolgá. Ha a felhasznaló elengedi a motorfékfogantyút, a motornak le kell allnia.

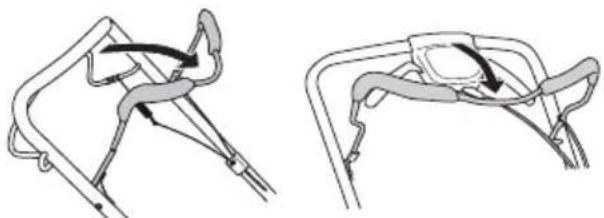

A motorfékfoganty éllenörzese

Adjon teljes gázt, majd engedje el a fékfogantyút. A motorféket úgy kell beallitani, hogy a motor 3 masodpercen belül lealljön.

Kipufogódob

VIGYAZAT! Semmikeppen ne hasznaljon oyan gepet, amelyiken nincs vagy sertlt a hangfogo. A hibas hangfogo jentos mertekben noveli a zajsintet es a tuzveszelyt. Legyen keznel tuzoltofelszerelés.

A hangfogo a hasznalat soran es utan erosen felhevul. Ez az alapjarat esetuben is igy van. Legyen tutadaban a tuzveszelynek, kulonosen ha gyulekony anyag es/vagy gaz kozeleben dolgozik.

A kipufogódobot arra a feladatra tervezték. hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelő Közeléből elvezesse.

A hangfogó Ellenórzese

Rendszeresen ellenorizze, hogy hibatlan-e es jol van-erogztive a hangfogo.

ÖSSZESZERELES ÉS BEALLITÁSOK

Általános tudnivalók

FONTOS! Akadályozza meg a véletlen indítást a gyújtaskabel eltávolításával a gyújtógyertáról.

Fogantyú

Összeszerelés

Felső fogányú

Helyezze a fogantyu csovet a foganty also reszével szembe. Húzza meg kelloképpen a csavarokat.

Beallitasok

A fogantyu magassaga

Lazitsa meg az alsoc savarokat.

• Alltsa be a magassagot. Huzza meg kellokeppen a csavarokat.

Vágásimagasság

FONTOS! Ne allitson be tulsagosan kis vagasi magassagot,
nehogy a kés beleutkozzon az egyenetlensegeke.

Nagyobb vágasi magasséghoz húzza a kart hátra, alacsonyabb vágasi magasséghoz húzza elore.

A fúgyújto felszerelése

Helyezbe a gyujtozsakot.

Helyezze a horgokat a vaz felso szelere.

Illesse a fugyujto aljat a kiléponylāshoz.

Mulcsozóbetét

• Emelje fel a tereloburkolatot a mulcsozo behelyezeshez /eltavolitasyhoz.

Akassza a rugó t a vázra.

Feltoltés olajjal

A gépet ures olajtállyal szàllitjuk. Lassan toltse az olajat. Lásd a Karbantartás cím alatt szerepl' utasitésokat. A motorolajat elóször 5 orás üzemid' után cserélje le.

Általános tudnivalók

VIGYAZAT! A motort nem szabad zart vagy rosszul szelzo helyen jaratni, mert a kipufogogazok fulladast vagy szen-monoxid-mergezest okozhatnak.

Az uzemanyag es annak goze tuzveszelyes lehet, es belelegezve illetve borrel erintkezve sulyos seruliseket okozhat. Legyen ezert nagyon ovatos, amikor az uzemanyaggal banik, es gondoskodjon megfelolo szellozersrol.

A motor kipufogógázai forróak, és lehet pennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyulekony anyagok közelében!

Uzemanyag kozelében ne dohányozzon és ne helyezzen el forró târgyakat.

Uzemanyagkeverek

FONTOS! A gépet négyütemú motroral szerelték fel. Ügyeljenarra, hogy a tartályban mindig elegndo olaj legyen.

Benzin

Használjon jiǎ minǒsegū álommentes vagy álomartalmú benzint.
A legalacsonyabb ajänlott oktánszám (RON): 90. Ha 90 oktánosnal gyengébb minósegü uzemanyaggal üzemelteti amotor, ugynevezzett "kopogás" léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodásat eredményezheti.
Ha van ra lehetosege, hasznaljon kornyezetbarat, un. Alkilbenzint.

Motorolaj

FONTOS! A fúnyíró beindítása elòtt ellenorizze az olajszintet. Ha az olajszint túságosan alacsony, súlyos kár keletkezhet a motorban. Lásd a „Karbantartás“ címü fejezetben szereplóutasításokat.

• A motorolajat elszor 5 orás üzemidó után cserélje le. Az ajánlott olajtipusokkal capcsolatban lásd a múszaki adatokat. Soha ne használjon kétütemú motorokba való olajat.

Tankolás

VIGYAZAT! Feltoltés elott kapcsolja ki a motort, és hagyjha hulni nehány percig.

A kiömlés elkerülése érdekében mindig benzines kannat használjon.

A tanksapkát ovatosan nyissa ki, hogy az esetleges tulnyomás lassan kiegyenlito dhessen.

Tartsa tisztan a tanksapka kornyékét.

Szoritsa ra alaposan a tanksapkát tankolás után. A gondatlanságuzziokozhat.

Vigye el a gépet legalább 3 méterre a tankolás helyétól, mielótt beinditana.

Sohanekapcsolja beagepet:

Ha uzemanyag vagy motorolaj kerult a gépre. Törölje le az uzemanyagot, illetve olajat, és varja meg, míg teljesen elpárolog.
Ha az uzemanyag rafolyt Onre illetve a ruhajara, azonnal oltozzon at. Oblte le azokat a testreszeket, amelyek kapcsolatba kerultek az uzemanyaggal. Hasznaljon szappant es vizet.
Ha a gépból uzemanyag szivárog. Ellenörizze rendszeresen, nincs-e szivárgás az uzemanyagartály kupakjánál és az uzemanyagvezétékeken.

Szállitas és tárolás

A gépet és az uzemanyagot ugy tárolja illetve szállitsa, hogy az esetlegesen kiszivángo gozok ne érintkezhessenek villamos gépekból, villanymotorokból, erokapcsolókból/arammegszakitókból, fútokazánokból, stb. származo szikrákal vagy nyílt lánggal.
- Az uzemanyagotCsak az arra alkalmas es rendszeresitett tartalyokban tárolja illetve szállítsa.

Hosszú távú tárolás

Hosszabb tárolás elott urítse ki a gép uzemanyagartályát.
Erdeklodje meg a legkozelebbi benzinkútnál, hogy hóva lehet lefejteni az elhasznált uzemanyagot.

Személyi védőfelszerelés

Amikor a gépet használa, viseljen mindig jováhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem kuszöboli ki a sérulešek kockázatát, de csökkenti a sérulešé mertékét, ha bekovetkezik a baleset. A megfelelo felszerelés kivalasztásához kéje kereskedó segitségét.

Viseljen mindig:

• Hasznaljon hallásvédót, ha a zajsint meghaladja a 85 dB-t.
  Stabil, nem csuszos csizma vagy cipo
• Eros anyagból keszült hosszúnadrág Ne viseljen rovidnadrágot, szandál, illetve ne legyen mezítlab.
• Szükség esetén, pédául a vagóresz illesztésekor, vizsgalatakor vagy tiszítāsakor, védokesztýut kell viselni.

ÁltalánosBiztonságiintézkedesek

Ez a fejezet a géppel végzett munkára vonatkozo alapvetó munkavédelmi szabályokat tárgyalja. Ez a tajekoztató nem helyettesitheti a szakmai ügyességet és tapasztalatot.

• Olvassa el figyelmesen a hasznalati utasitast, es gyozodjon meg rola, hogy megertette azt, mielott a gépet hasznalatba veszi.
  Tartsa szem elott, hogy az üzemeltető felelos más személyek vagy azok tulajdonánek sérülseiert vagy veszélyeztétéséert.
  A gépet tisztan kell tartani. A jelzeseknek és matricáknak tokeletesen olvashatónak kell lenniuk.

Mindig probáljon elorelatóan gondolkodni.

Lehetetlen az összes elképzelhétő helyzet etismertetni.
Mindig megfontoltan és elörelatóan tevekenykedjen. Ha oyan helyzetbe kerül, amelybenBizonytalannak érzi magat, alljon le a munkával és kérjen utbaigazítást egy szakétól. Forduljon a szaküzlethez, a margaszervizhez vagy oyan személyhez, abi jartas a beton-és fémdarabolok hasznalataban. Ne probálkozzon oyan munkával, amelyhez úgy veli, nincs elegendo szaktudása!

VIGYAZAT! A gép muködes kozben elektromagnes mezőt haz étreet. Ez bizonyos körülmenyek eseten hatással lehet az aktiv vagy passzív orvosi implantatumokra. A sulvos vagy halálos sérlés kockázatańak csökkentése érdekénye azt javasoljuk, hogy az orvosi implantatumot használo szemelyek a gép alkalmazáselaött kérjék ki orvosuk vagy az orvosi implantatum gyartójanak tanácsát.

VIGYAZAT! A gep veszelyes eszkoz lehet szabalytalan vagy gondatlan hasznalat eseten, es sulyos vagy vegzetes seruliseket okozhat a felhasznalonak vagy masoknak.

Soha ne engedje meg, hogy gyermek vagy a gep hasznalataban nem jartas szemely hasznalja a gépet.

Csökkent testi vagy mentalis
képességekkel rendelkező, illetve a gép
kezelésére egész ségi okokból alkalmatlan
szemelyek csak aBiztonságukérfelelos
szemely felügyelete mellett
hasznalhatják agépet.

Csak oyan szemelyeknek engedje meg a gep hasznalatat, akikrol tadja, hogy elsajatitottak a hasznalati utasitas tartalmat.

Soha ne használja a gépet, ha fáradt, ha alkoholt fogyasztott, vagy ha latásat, itelóképességot vagy MOZgaskoordinácijat befolyasoló gyógenszt vett be.

VIGYAZAT! Nem engedelyezett
modositások és/vagy potalkatrészek
komoly sérülésekhz vagy haláos
balesetekhz verzethetnek. A gép eredeti
kivitelezésen a gyartó ceg engedelye
nélkül semmilyen modositást sem szabad
vegezni.

Ne valtozta sa meg a gep eredeti kivitelet, es ne hasznalja a gepet, ha lathoan valaki mas modositasokat hajtott vegre rajta.

Soha ne hasznaljon olyan gépet, amely hibás. Végezze el az ebben a hasznalati utasísban elóirt Ellenörzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelonek kell elvegeznie.

Használjon mindig eredeti potalkatrészeket.

A munkaterület biztonsága

• A nyirás elott el kell távolitani a fūból az ágakat, gallyakat, koveket stb.
  A vagofelszerelésnek utkozó tárgyak elrepulhetnek, és személyi serulést vagy dologi kárt okozhatnak. Minden szemelyt és allatot tartson távol.
• Ne használjá a fúreszt rossz idöben, pédául sürk ködben, erősen zuhogó esöben, erós szélben vagy nagy hidegben, stb. A rossz idójársi viszonyok kozott vegzett munka fárasztó, és veszélyes helyzeteket teremthet, pédául sikos felület.
  Környezetét szemügyre véve gyrozódjön meg arról, hogy nem érheti Önt olyan hatás, ami miatt elvesszítene uralmát a gép folött.
• Ügyeljen a gyrokerekre, kovekre, ágakra, magokra, árkokra stb. A magas fū akadályokat rejthet.
  Lejtőn veszélyes lehet a fünyi;rás. Ne használá fünyirot tül meredek lejtőn. A fünyiro nem használhato 15 foknál nagyobb lejtésü terepen.
• Lejtökön a munkaszakasz mindig legyen meröleges a lejtore. Sokkal konnyebb keresztben haladni a lejton, mint le- és felfelé gezető irányiban.
• Sarkok és a kilatást akadályozó egyé objektumok közelében legyen korültekintő.

Munkabitzonság

A funyiro kizarolag fu nyirasara szolgal. Minden egyeb hasznalati mod tilos.
- Viseljen szemelyi védofelszerelest. Lásd a Szemelyi védofelszereles című fejezetben szerepló utasitásokat.
- Ne inditsa be a fūnyírot, amig a kés és minded burkolat nincs helyesen felszerelve. Ellenkező esetben a kés kilazulhat, és személyi sérülésst okozhat.
Gondoskodjon rola, hogy a kés ne utközzön idegen tárgyaknak, pédául koveknek, gyokereknek vagy hasonlónak. Ilyen esetben a kés eltompulhat, és meggörbulhet a motortengely. A meggörbult tengely kiegyensúlyozatlanságot és erős rezgest okoz, a kés kilazulásanak erős kockázataval.
Amikor a motor mukodesben van, a fekfogantyut semmikeppen sem szabad tartosan rogziteni a fogantyuban.
- Allitsa a fūnyirot stabil, vīszintes felületre, és kapcsoljá be. Gondoskodjon rola, hogy a fúkes ne érhessen a talajhoz vagy más tárgyakhoz.
- Mindig a gép mögött alljon. Fūnyīrás kōzben minded kerék legyen a talajon, és két kézzel tartsa a fogantyút. Tartsa távol kezet és lábát a forgo késektől.
- Ne dontse meg a gépet. ha jár a motor.
- Mindig nagyon figyeljen, amikor munka kozben továbbtolja a fényíró.
Amikor a motor jar, ne emelje fel a funyirot, es ne vigye a keziben. Ha a funyirot fel kell emelnie, elobb kapcsolja ki

a motort, és valassza le a gyújtásvezétéket a gyújtógyertyáról.

• Amikor a fúnyíroval nyírást nem igénylo területen halad keresztül, kapcsolja ki a motort. Ilyen lehet pédául a kavicsos ösveny, koves vagy aszfaltos terület stb.
• Sohase fusson a muködésben levó géppel. A funyíroval mindig gyalogsebességgel kell haladni.
  A végasi magassag modositasa elott lassitsa le a motor. Soha ne végezzen beallitasokat, amikar a motor jar.
  Amikor a motor mukodesben van, ne hagyja a gépet felügyelet nélkül. Kapcsolja ki a motort. Győzódjön meg rola, hogy a vágofelszerelés forgása leált.
  Ha a gép barmilyen idegen tárgynak utkozik vagy rezegni kezd, azonnal allitsa le a gépet. Vegye le a gezetéket a gyujtógyertyarol. Ellenorizze, hogy nem serult-e meg a gép. Javitsa ki az esetleges sérulèseket.

Alapvető szabály

• Az optimális eredmény érdekében mindig éles késsel vágjon. A tompa kés egyenetlenül vág, és a fü vágasi felülete megásárgul.
• Soha ne nyirjon le tobbet a fū hosszának 1/3-anal. Ez száraz időszakban fokozottan érvényes. Elośzör nagy vágasi magassagot allitson be, és úgy nyirjon. Ezután tekintse meg az eredményt, és a megfelelo mertékben csökkentse a vágasi magassagot. Ha nagyon magas a fū, lassan és szükség eseten kétşer nyirjon.
• Minden alkalommal mas iranyban haladjon, hogy ne alakuljanak ki savok a pázsiton.

Szállitas és tárolás

• Szállitáskor rögzítse a berendezést, hogy az a szállitás kózben ne sérüljön meg, illetve ne okozzon balesetet.
  A berendezest zarhatohelyen tartsa, hogy ne kerulhessen gyermekek vagy illetektelen szemelyek kezebe.
  A gépet es felszerelését száraz, fagmentes helyen kell tárolni.
• Az uzemanyag szallitasat és tárolásat iltetoen lásd az „Uzemanyag-kezeles" című fepezet.

UZEMELTETÉS

Beindítas es leallitás

Inditás elótt

VIGYAZAT! Olvassa el figyelmesen a hasznalati utasitast, es gyozodjon meg rola, hogy megertette azt, mielott a gepet hasznalatba veszi.

Viseljen szemelyi védofelszerelest. Lásda Szemelyi védofelszereles címu fejezetben szerepló utasításokat.

Tartson minded szemelyt és allatot távol a munkavégzés helyétől.
- Végezèe el a napi karbantartast. Lásd a „Karbantartás“ címü feijezten szerepló utasításokat.
Gondoskodjon rola, hogy a gyujtsvezetek jol illeszkedjen a gyujtogyertyara.

Beindítás

Az M51-170WRPX, M53-170AWRPX modell automata szívatóval rendelkezik.

Az M46-140RX, M46-140AWRX, M51-140RX model kezi szivatoval rendelkezik (primer membran).

A funyiro elso inditasa elott nyomja be az uzemanyag-sizivattyut otszor egymas utan. A kovetkezo hasznalatkor eleg haromszor benyomni az uzemanyag-sizativtyut hideg motor inditjasakor.

A motor inditásakor a húzza a motorfékogantyú t a gep fogantyújához.

A gép mogött alljon.
Fogja meg jobb kezzel az inditofogantyut, huzza ki lassan az inditozsinort, amig ellenallasba nem utkozik (az inditohorgok kapaszkodnak). Eroteljes mozdulattal rantsa be a motort. Soha ne tekerje ra kezere az inditozsinort.

Meghajto

A meghajtas beinditásához húzza a hajtókat a fogányú fele.

Mielott maga felé húzza a gépet, kapcsolja ki a meghajtast, es tolja elore a gépet kb. 10 cm-re.

Leallitás

A motor leallitasahoz engedje el a motorfekfogantyut.

Általános tudnivalók

VIGYAZAT! A felhasznaló kizárolag olyan karbantartasi es szervizmunkákat végezhet, amelyek ebben a hasznalatiutasításban szerepelnek. Komolyabb beavatkozásokatCsak szakserviz végezhet.

Akadályozza meg a vêletlen inditást a gyújtaskabel eltavolításával a gyújtógyertyáról.

Ha a gep karbantartasat nom megfeleloen vegzik, illetve a javitasi es szervizmunkalatokat nem képzett szakemberrel vegeztetik el, a gep balesetveszelyesse valhat es varhato elettartama is csokkenhet. Tovabbi informaciórt forduljon a legkozelebbi szakserviz munkatarsaihoz.

FIGYELEM! Ha a gép dont ott helyzetben van, a levegõszüronek mindig a legmagasabb pozićiban kell lennie.

Hasznaljon mindig eredeti potalkatreszeket.

Karbantartási séma

A karbantartasi utemepezsból kiderül, hogy a gép mely alkatrészei igényelnek karbantartast, és ezt milyen gyakorisággal kell vegrehajtani. Az intervallumok meghatározásakor a gép napi hasznalatfelteteleztuk, ezert a tenyleges intervallumok a hasznalat gyakoriságátol fuggöen eltérőek lehetnek.

Indítás elǒtt Heti karbantartás Havi karbantartás
Általános Ellenőr;zés Gyújtógyertya Levegőszűrő
Külso tiszítías Kipufogódob* Üzemanyagrendszer
Olajszint
Vágószerkezet
Vágóburkolat*
A tengelykapcsolóbowden beálítása
Motorfékfogantyú*

^* Lásd azutasításokat „A gépBiztonsági felszerelése“ címú fejezetben.

Általános Ellenőrzés

• Ellenőrizable, hagy a csavarok és csavaranyák megfeleloen meg vannak-e húzva.

Külsö tisztítas

• Kefe segitssegével távolítsa el a fūnyíróól a leveleket, fúszálakat stb.
• Ne használjon nagynyomásu vizsugarat a gép tisztítsához.
• Soha ne irányítsa a vizsugarat kózvetlenül a motorra.

Tiszitsa meg az inditoszerkezet levgonyilasait. Ellenorizze az inditoszerkezet es az inditozsinort.
A vagoegység burkolata alatti tiszitáshoz fordítsa a gépet gyújtogyertyával felfelé. Ürîtse ki a benzintartályt.

Olajszint

Az olajszt ellenőrzésekor a fünyírónak vizszintesen kell állnia.

Csaparja ki az olajsapkát, tisztítsa meg a sapkában elhelyezett olajsztintmérő pálcát, és visszacsavarás nélkül helyezze vissza. Ellenőrizze az olajsintet az olajsztintmérő pálcán.
- Alacsony olajszint eseten toltson be motorolajat a nivopalcan jelzett felso szintig.

Vagoszerkezet

Ellenorizze, hogy a vagofelszerelés nem serult-e, nincs-e rajta repedés. A serult vagofelszerelést mindig ki kell cserelni.
Gondoskodjon rola, hogy a kés mindig meg legyen élezve, es jol ki legyen egyensúlyozva.

FIGYELEM! A keseket elezes utan ki keh egyensulyozni. A kesek kiegyenesitését, cseréjét, illeteve elezését szakszerviznek keh elvegeznie.

Ha az akadályokkal való utkózes üzemzavart okozott, a sérûlt késeket ki kell cserénlni. Vizsgaltassa meg a szervizben, hogy élezhető-e a kés, vagy cserét igényel.

Korongcsere

VIGYAZAT! A vagoszerkezet javitasahoz es karbantartasahoz mindig vegyen fel eros vedokesztyut. A kés nagyon éles, konnyen megvaghatja magat.

Szetszereles

• Csavarja ki a kest rogzitó csavart.

• Vegye le a régi kest. Ellenörizze, sérulismentes-e a késtartó. Azt is ellenörizze, sértetlen-e a késrögzitô csavar, és egyenes-e a motortengely.

Osszeszerelés

Ellenorizze, hogy a vagofej megfeleloen van-e kozpontositva a tengelyen.

Illessze a helyere az alatetet, es huzza meg a csavart. A csavart 45-60 Nm nyomatekkal kell meghuzni.

• Forgassa meg a kest kezzel, és figyelje, hogy szabadon forog-e. Próbalja meg muködtetni a gépet.

Gyútgógyertya

FONTOS! Használja mindig az előirt típusú gyüjtógyertyát! Nem megfelelo gyüjtógyertya komolyan károsíthatja a hengert és a dugattyú.

A gép kis teljesitménnyel mukodik, nehezen indul, vagy alapjaraton rosszul mukodik: mielott tovabbi lépeseket tenne, elször mindig ellenorizze a gyujtógyertyat.
Ha a gyutjogeryta piszkos, tiszittsa meg, es azt is ellenorizze, hogy 0,7-0,8 millimeteres-e a szikrakoz. Ha szukseges, cserelje ki a hibas alkatreszeket.

A tengelykapcsoló bowden beallitasa

M46-140RX, M51-140RX, M51-170WRPX

• Finoman szabályozza a gezetéket a beallito csavar segitségével.

• Hozzávetólegesen álltsa be a tengelykapcsoló gezetékét, ha a finombeallitás nem elegendo.
  Hosszabbitsa meg a gezeteket a finombeallito csavar segitssegel.
• Hozzávetólegesen áltısa be a tengelykapcslo gezetéket a tengelykapcslo-karon lev'o bilincsekhez törten'o cstlakoztatással. Ezt kovetöen áltısa be a gezetéket.

M46-140AWRX, M53-170AWRPX

Finoman szabályozza a gezetéket a beallíto csavar segitéségével.

Levegoszuro

A hengerfedelet leveve emelje ki a levegoszurot.
Egy bizonyos idon tul hasznalt levegoszurot nem lehet teljesen megtiszitani. Ezert rendszeres idokozkontent uj levegoszurore kell azt kicserelni. Egy megrongalodott levegoszurot mindig ki kell cserelni.
Visszaszereléskor gyrozódjön meg arrol, hogy a szuró szorosan illeszkedik a szuróartóhoz.

A papírszúró tiszítítása

Tisztítsa ki a szúrot, sima felülethez utögetve azt. A levegószúro tiszításához soha ne használjon ásványolaj-tartalmú oldószt, pédául petróleumot, sem sürített levegót.

A muanyaghab szuro tiszitasa

Tavolitsa el a habszivacs-szurot. Mossa at a szurot alaposan langyos, szappanos vizzel. Tiszitas utan oblitse et a szurot alaposan, tiszta vizzel. Csavarja ki es szaritsa meg. FIGYELEM! Tul magas legnyomas eseten a habszivacs megserulhet. A tiszitas utan olajozza meg a szurot motorolaj hasznalataval. Torolje le a felesleges olajat a szurol egy tiszta ruha segitsgevel.

Olajcsere

• Uritse ki a benzintartalyt.
• Csavarja le az olajbeonto nyilas kupajat.
  Helyezzen le egy megfelelo edenyt az olaj felfogasara.
• Eressze le az olajat a motor megdontesevel, hogy az olaj kifolyjon a toltocsovON keresztul. Ha a gep dontott helyzetben van, a levegoszuronek mindig a legmagasabb poziocban kell lennie. Kerdezze meg a helyi benzinalomasnal, hogy hova ontheti a folos motorolajat.
  Toltson be uj, jo minosegu motorolajat. Lásda „Muszaki adatk" cimfejezetben talhato utmutatatst.

Uzemanyagrendszer

Ellenorizze, nem serult-e a tanksapka es annihilate.
Ellenorizze a uzermanyag-vezeteket. Ha szukseges, cserelje ki a hibas alkatreszeket.

Muszaki adatok

	M46-140RX	M46-140AWRX	M51-140RX	M51-170WRPX	M53-170AWRPX
Motor
Motor gyártója McCulloch McCulloch McCulloch	McCulloch McCulloch
Hengerǔrtartalom, cm³	139 139 139	173 173
Fordulatszám, ford./perc 2900 2900 2900 2900	2900
Névleges motorteljesítmény, kW (lásd 1. megjegyzés)	2,3 2,3 2,3 3,1	3,1
Gyújtásrendszer
Gyújtógyertya Torch F6RTC Torch F6RTC Torch	F6RTC			Torch DK7RTC	Torch DK7RTC
Elektrádatávolság, mm 0,76 0,76 0,76 0,76 0,76	6
Uzemanyag-/kenőrendszer
Benzintartály Úrpartalma 1,0 1,0 1,0 1,0 1,0
*Motorolaj	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Tömeg
Gép üres tartályokkal, kg 31 31,5 32 33 37
Zajkibocsátás (2.sz.jegyzet)
Zajszint, mért, dB(A) 94 94 96 96 96
Zajszint, garantált LWA dB(A) 95 95 97 97 97
Zajszintek (3.sz.jegyzet)
Zajnyomás-szint a felhasználó fülénél, dB(A)	80 80 82 82 82
Rezgésszintek, a hveq (4.sz.jegyzet)
Fogantyú, m/s²	3,3 3,3 2,9 2,9 4,0
Vágórendszer
Vágasi magasság, mm	30-80	30-80	30-90	30-90	30-70
Vágoszélesség, cm	46 46 51 51 53
Vágörész	PX3	PX3	PX3	PX3	PX3
Fügyűjto Úrpartalma, liter	50 50 60 60 60

1. megjegyzés: A motor feltüntetett névleges teljesitménye az adott motormodell tipikus legyártott motorjának a J1349/ISO1585 sz. SAE-szabvány szerint mert átlagos netto teljesitménye (a megadott fordulatszmellett). A sorozatgyártott motorok esétén ez az értek eltero leht. A végso gépbe telepitett motor tényleges kimenóteljesitménye az uzemi fordulatszámól, a környezeti korulményektól és egyeb értektól fog fuggeni.
2. megjegyzés: A környezet zajszennyése zajteljesitményszintkent (LwA) merve a 2000/14/EG EKG-direktiva szerint.
3. megjegyzés: Hangnyomásszint az EN 836 szabvány szerint. A hangnyomásszintre vonatkozo jelentési adatok az 1,2 dB (A) tipikus statisztikus ingadozásával (szórsával) rendelkeznek.
4. megjegyzés: Rezgesszt an EN 836 szabvany szerint. A rezgesszentre vonatkozo jelentesi adatok az 0.2m / s^2 tipikus statisztikus ingadozásával (szórsával) rendelkeznek.
   *SF, SG, SH, SJ vagy jobb minósegú motorolajat használjon. Tekintse meg a viszkozitési tablázatot a motor gyártójának kézikönyveben, és valassza a varhato kinti hörmersékletnek leginkább megfelelo viszkozitást.

Termékazonossagi EGK-bizonyitvány

(Kizárolag Europára vonatkozik)

Husqvarna AB, SE 561 82 Huskvarna, Svedorszag. tel.: [phone]) sajat felelossegere kijelenti, hogy a McCulloch M46-140RX, M51-140RX, M46-140AWRX, M51-170WRPX, M53-170AWRPX fynirok a 13XXXXXX sorozatszammal kezdodoen megfeelnek az EKG TANACSA kovetkezirANYELVEINEK:

• Gépekrol szólo 2006/42/EK irányely (2006. majus 17.)
  2004 December 15, "az elektromagneskes kompatibilitast iltoen" 2004/108/EEC.
  2000 majus 8, "a kornyezet zajszenyezesét iltoen", 2000/14/EG.

A zajszennyezesét illetoen lásd a Múszaki adatok címü fejezetet.

Alkalmazott szabványok: EN 836, ISO 11094, EN 55012.

Bejentett szerv. 0404, SMP Svensk Maskinprovning AB. Fyrisborgsgatan 3, SE-754 50 Uppsala, az EKG Tanácsa 2000. majus 8-i, a környezet zajszennyezével foglalkozó, 2000/14/EK sz. irányelvenek VI. mellekete értelmében megfeleloségertékelési jelenteseket adott ki.

Bengt Ahlund, Fejlesztési igazgató

(A Husqvarna AB technikai dokumentációrt felelos hivatalos képviselete.)

ZNACZENIE SYMBOLI

Znaczenie symboli
