Termék típusa	LCD televízió
Márka	Samsung
Modell	LE32A451C1
Képernyő mérete (átló)	32 hüvelyk (81 cm)
Felbontás	1360 x 768 pixel
Hang - Kimenet	10 W x 2
Méretek talppal (H x Mé x Ma)	800 x 252 x 577 mm
Súly tartóval	13 kg
Tápellátás	100-240 V AC, 50/60 Hz (fogyasztás lásd a címkén)
Kapcsolódás	HDMI (3), Komponens, PC (D-Sub), Scart (2), S-Videó, Kompozit, Audio kimenet, Antenna
Fő funkciók	DNIe, SRS TruSurround XT, Anynet+ (HDMI-CEC), PIP, Teletext, Időzítő, Szülői zár
Karbantartás és tisztítás	Tisztítsa puha, száraz ruhával; kerülje a vegyszereket.
Biztonság	Ne tegye ki nedvességnek; tisztítás előtt húzza ki a dugót; ne nyissa ki a készülékházat.
Alkatrészek és javíthatóság	Alkatrészek nem meghatározottak; javításért vegye fel a kapcsolatot a Samsung szervizzel.

Gyakran ismételt kérdések - LE32A451C1 SAMSUNG

Hogyan szereljem fel a talpat a televízióra?

Helyezze a televíziót laposan, rögzítse a talpat a mellékelt csavarokkal. Először húzza meg a két első csavart, majd a két hátsó csavart. Állítsa függőlegesen a televíziót, és húzza meg teljesen.

Hogyan csatlakoztassak HDMI-eszközt?

Csatlakoztassa a HDMI-kábelt a televízió hátulján lévő HDMI (1, 2 vagy 3) aljzatok egyikéhez. Nincs szükség további hangkapcsolatra.

Mit tegyek, ha a kép állóképes és égés veszélye áll fenn?

Ne jelenítsen meg állóképet 2 óránál tovább. Csökkentse a fényerőt és a kontrasztot. A beégés okozta károkra nem terjed ki a garancia.

Hogyan állítsam be a televízió óráját?

Nyomja meg a MENU gombot, lépjen a Beállítások > Óra > Óra beállítása menüpontba. A nyílgombokkal állítsa be a hónapot, napot, évet, órát és percet. Erősítse meg az ENTER-rel.

Hogyan aktiváljam a szülői zárat?

Lépjen a Csatorna > Csatornakezelő > Szülői zár menübe, állítsa Be állásba. Ezután válassza ki a Csatornalista elemet, és zárja le a kívánt csatornákat az ENTER megnyomásával.

Miért nincs hang?

Ellenőrizze a hangerőt és a NÉMA gombot. Győződjön meg róla, hogy a TV hangszóró Be állásban van a Hang menüben. Ha fejhallgatót használ, a belső hangszórók ki vannak kapcsolva.

Hogyan használjam a PIP funkciót?

Nyomja meg a MENU gombot, lépjen a Beállítások > PIP menübe. Állítsa Be, válassza ki a forrást, a méretet és a másodlagos ablak pozícióját. Használhatja a TOOLS gombot is.

Hogyan állítsam vissza a képbeállításokat?

Nyomja meg a MENU gombot, lépjen a Kép > Visszaállítás menübe. Válassza az OK-t az összes képüzemmód alapértelmezett értékeinek visszaállításához.

Hogyan csatlakoztassak számítógépet?

Csatlakoztassa a PC-kábelt a televízió hátulján lévő PC IN [PC] porthoz, az audiokábelt pedig a PC IN [AUDIO] porthoz. Válassza ki a PC forrást. Állítsa a PC felbontását 1360 x 768-ra, 60 Hz-re.

Hol találom a sorozatszámot?

A sorozatszám a televízió hátulján lévő címkén található. Szükséges a vevőszolgálathoz.

HASZNÁLATI ÚTMUTATÓ LE32A451C1 SAMSUNG

Kapcsolatfelvétel: SAMSUNG WORLDWIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz. (További információ a hátoldalon)

Elővigyázatosság az állóképek megjelenítésével kapcsolatban.

Az állóképek a TV-képernyő maradandó károsodását okozhatják.

• Ne jelenítsen meg állóképeket az LCD-képernyőn 2 órát meghaladó időn túl, mert ilyenkor a megjelenített képek a képernyő „beégését” okozhatják.
  Ezt a jelenséget „képernyőbeégésnek” is nevezik.
  A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fényerejét és kontrasztját.

- Az LCD TV huzamosabb ideig tartó, 4:3 képarányú módban történő használata esetén a kibocsátott fényerősség eltérése miatt a képernyő közepén, valamint bal és jobb oldalán sávok alakulhatnak ki. DVD-filmek lejátszása és játékprogramok használata is hasonló jelenséget okozhat. A garancia az ilyen esetekben keletkezett károkra nem terjed ki.

- Videojátékok vagy számítógépek állóképeinek bizonyos időt meghaladó megjelenítése következtében a képernyőn részleges utókép jelenhet meg. A jelenség megelőzése érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot.

Tartalom

TELEVÍZIÓ CSATLAKOZTATÁSA ÉS FELKÉSZÍTÉSE

◆ Tartozékok....2
◆ Az állvány felszerelése.... 2
◆ A fali konzol felszerelése 2
◆ A vezérlőpanel áttekintése ...... 3
◆ A csatlakoztató panel áttekintése.... 4
◆ A távvezérlő áttekintése ...... 7
◆ Elemek behelyezése a távirányítóba ...... 8
◆ A készülék be- és kikapcsolása 8
◆ A televízió készenléti üzemmódba helyezése.... 8
◆ A menü megtekintése....9

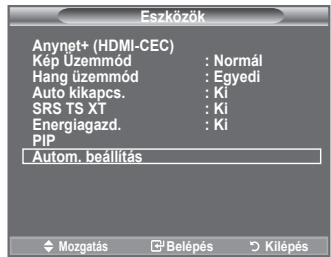

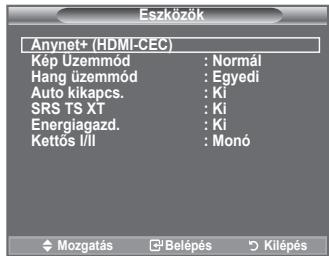

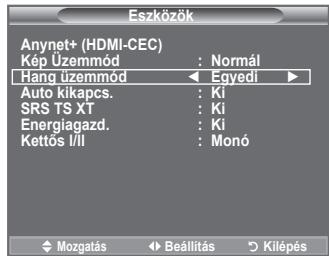

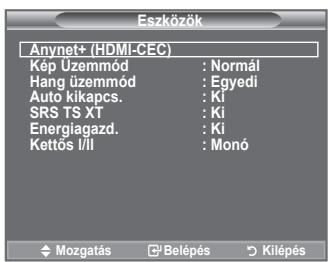

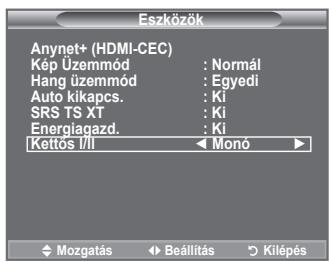

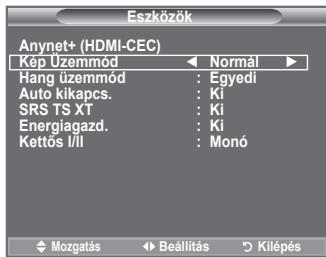

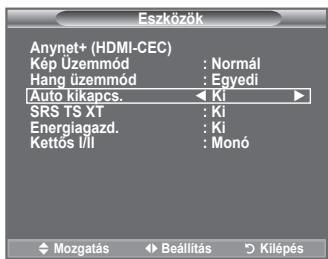

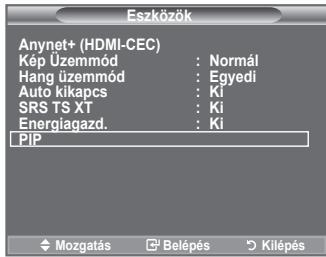

◆ A TOOLS gomb használata....9
◆ Plug & Play.... 10

CSATORNABEÁLLÍTÁS

◆ Csatornák automatikus tárolása....11
◆ Csatornák kézi tárolása.... 12
◆ Csatornák hozzáadása / zárolása.... 13

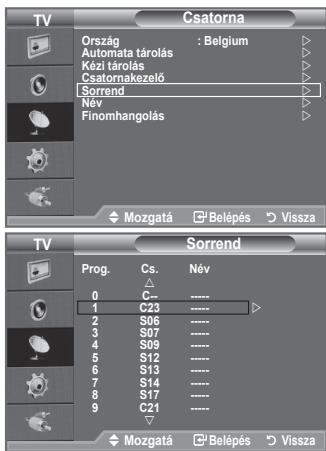

◆ Tárolt csatornák rendezése.... 14

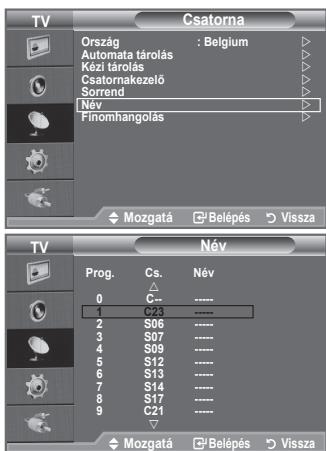

◆ Csatornanevek hozzárendelése.... 14
◆ Csatornák finomhangolása 15

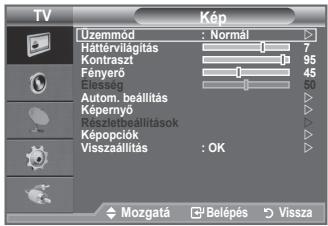

KÉPBEÁLLÍTÁS

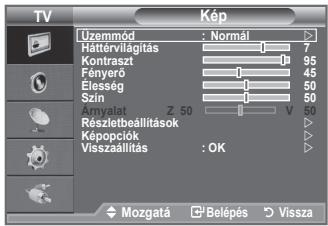

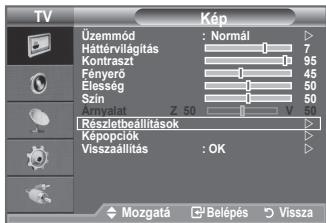

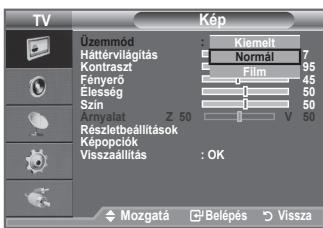

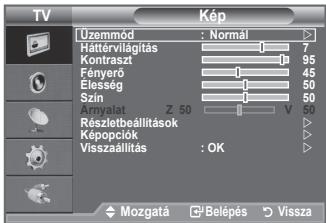

◆ Képtípus módosítása 16

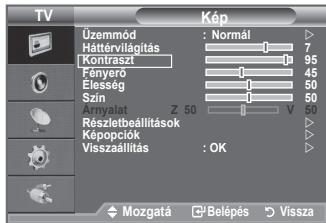

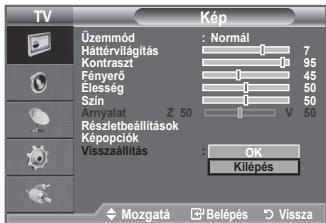

◆ Az egyedi képbeállítások módosítása...... 17

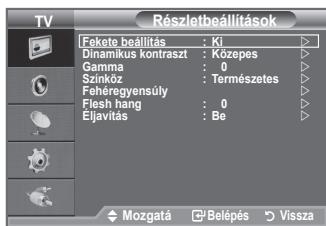

◆ A kép részletes beállításainak konfigurálása ... 17
◆ Képbeállítások visszaállítása gyári alapbeállításra 18

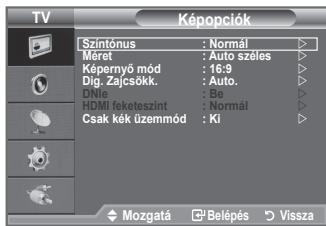

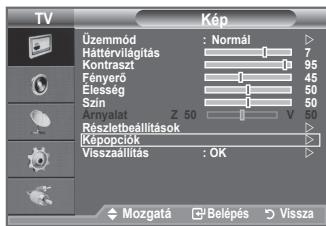

◆ A képopció beállítása 19
◆ Kép a képben megjelenítés (PIP) ...... 21

ANGBEÁLLÍTÁS

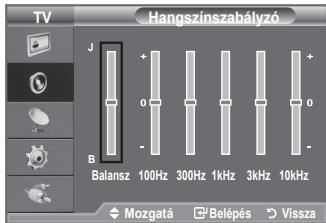

◆ Hangbeállítások 22
◆ A hangmód kiválasztása 23
◆ Fejhallgató csatlakoztatása (külön megvásárolható).... 23

IDŐ BEÁLLÍTÁSA

◆ Az aktuális idő beállítása és megjelenítése ..... 24
◆ Az automatikus kikapcsolás beállítása...... 24
◆ A televízió automatikus be- és kikapcsolása.... 25

FUNKCIÓLEÍRÁS

◆ A nyelv kiválasztása 25

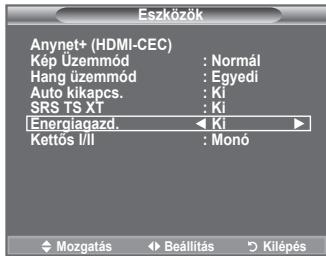

◆ Dallam/Szórakoztatás/Energiagazd. 26
◆ Forrás kiválasztása 27

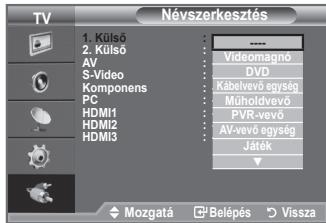

◆ A bemeneti forrásnevek szerkesztése ...... 28

PC BEÁLLÍTÁSA

◆ A (Windows XP alapú) számítógépes szoftver beállítása 29
◆ Képernyőmódok 29
◆ A TV beállítása számítógéppel.... 30

AZ ANYNET+

◆ Az Anynet+ fogalma 31

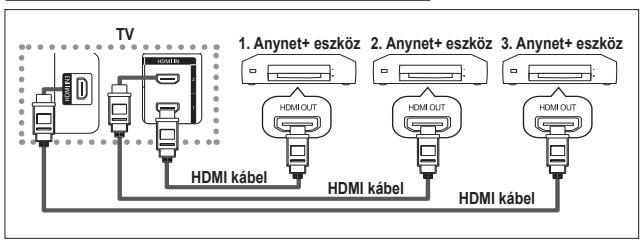

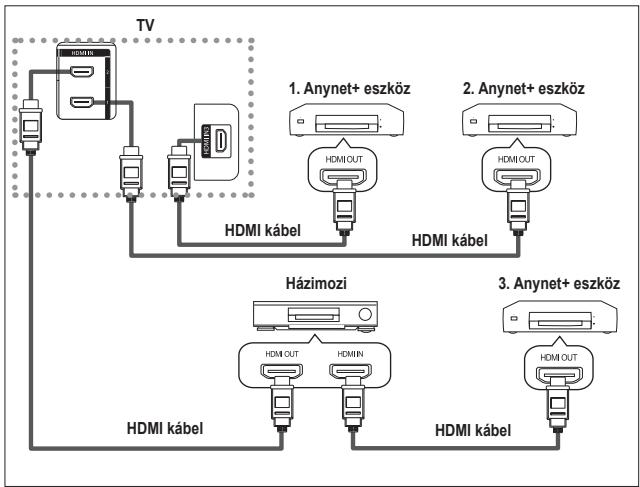

◆ Anynet+ eszközök csatlakoztatása 31
◆ Az Anynet+ beállítása.... 32
◆ Váltás és keresés az Anynet+ eszközök között 33
◆ Felvétel.... 35
◆ Hallgatás vevő egységen keresztül.... 35
◆ Szervizelés igénylése előtt olvassa el a következő pontokat: 36

TANÁCSOK A KÉSZÜLÉK HASZNÁLATÁVAL KAPCSOLATBAN

◆ A Teletext funkció .... 37
◆ Fali konzol állítása (a fali konzol külön kapható) (a modelltől függően).... 39
◆ A számítógép beállítása (a modelltől függően) 40
◆ Hibaelhárítás: Mielőtt szakemberhez fordulna. 41
◆ Műszaki és környezeti jellemzők 42

Használati útmutató

Kérjük, hogy a készülék működtetése előtt gondosan olvassa végig a kezelési útmutatót és őrizze meg, mert később szüksége lehet rá.

CE

Jelek

Gomb

Megjegyzés

Nyomógomb

Tartozékok

Győződjön meg róla, hogy az LCD-televízió következő tartozékai rendelkezésre állnak. Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz.

			M4XL16
Távvezérlő és elemek (AAA x 2)	Tápkábel	Takarólemez	Csavar az állványhoz (4 db.)	Állvány	Törlőkendő
Használati utasításGaranciakártyaBiztonsági útmutatóRegisztrációs lapok

➢ Garanciakártya / Biztonsági útmutató / Regisztrációs lapok (nem minden régióban)
Típustól függően előfordulhat, hogy az állvány és a csavar nincs felszerelve.

Az állvány felszerelése

1. Helyezze az LCD TV-t az állványra.

A TV mozgatásához legalább két ember szükséges.
Összeszereléskor ügyeljen az állvány elejének és hátuljának megkülönböztetésére.

1. Helyezzen két csavart az ① pozícióba, majd kettőt a ② pozícióba.

Állítsa fel a készüléket, és húzza meg a csavarokat. Ha az LCD TV felállítása előtt húzza meg a csavarokat, előfordulhat, hogy a készülék ferdén áll.
Az állvány 37 hüvelykes és nagyobb képernyőméretű típusokhoz szerelhető fel.

A fali konzol felszerelése

A falra szerelést biztosító elemek (külön megvásárolhatók) segítségével a TV falra is rögzíthető.

A falra szerelést biztosító elemek felszerelésével kapcsolatban olvassa el az elemekhez mellékelt tájékoztatót. A fali konzol felszereléséhez kérje szakember segítségét.

A Samsung Electronics nem vállal felelősséget semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy dönt, hogy saját maga szereli fel a televíziót.

Ne szerelje fel a falikart, ha a TV be van kapcsolva. Ez áramütés miatti sérülést okozhat.

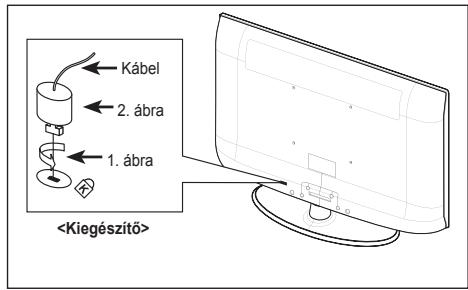

Távolítsa el az állványt, takarja le sapkával az alsó nyílást és rögzítse két csavarral.

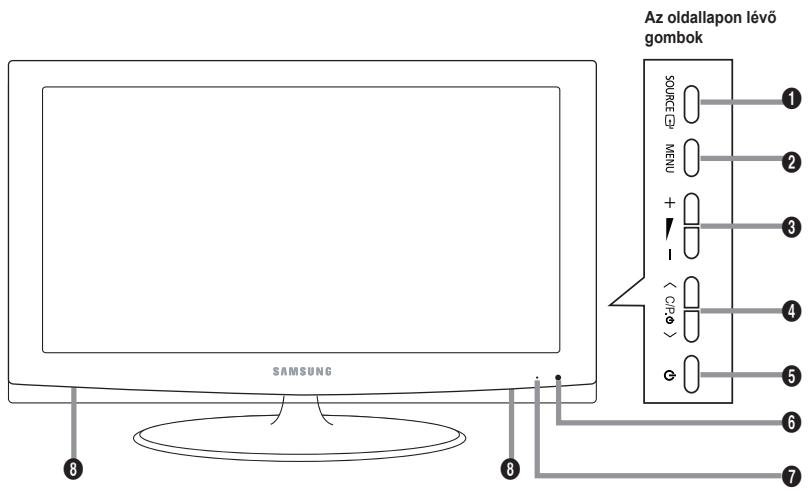

A termék színe és formája típusonként különbözhet.

① SOURCE

Váltogat az összes hozzáférhető beviteli forrás között (TV, 1. Külső, 2. Külső, AV, S-Video, Komponens, PC, HDMI1, HDMI2, HDMI3). A képernyőn megjelenő menüben úgy használja ezt a gombot, ahogy a távirányítón az ENTERG Gombot szokás.

② MENU

Nyomja meg, ha a képernyőmenüt kívánja megjeleníteni.

③ + ▶ -

A hangerő csökkentésére vagy növelésére használható. A képernyőn megjelenő menüben a + ▶ — gombokat úgy használja, ahogy a távirányítón a ◀ és a ▶ gombokat szokás.

4 < C/P.∅ >

Csatornaváltáshoz.

A képernyőn megjelenő menüben a < C/P.º> gombokat úgy használja, ahogy a távirányítón a ▲ és a ▼ gombokat szokás.

(A televíziót a távvezérlő nélkül a csatornaváltó gombbal is bekapcsolhatja.)

5 ⏻ (Tápellátás)

A televízió be- és kikapcsolásához nyomja meg.

⑥ Tápfeszültségjelző

Villog és elalszik, ha a készülék be van kapcsolva, készenléti állapotban pedig folyamatosan világít.

⑦ Távirányító érzékelője

A távvezérlőt a TV-nek erre a pontjára kell irányítani.

⑧ Hangszórók

LE40A450, LE40A451, LE40A454

LE26A450, LE26A451, LE32A450, LE32A451, LE32A454, LE37A450, LE37A451

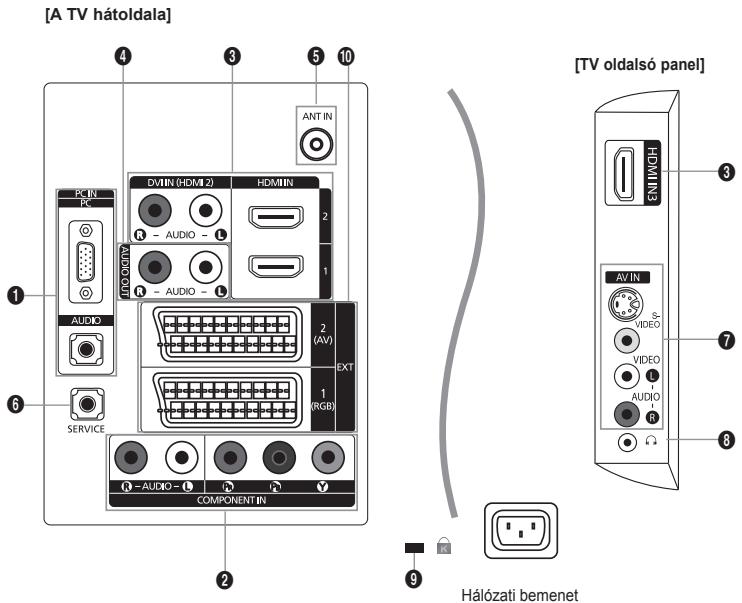

A termék színe és formája típusonként különbözhet.

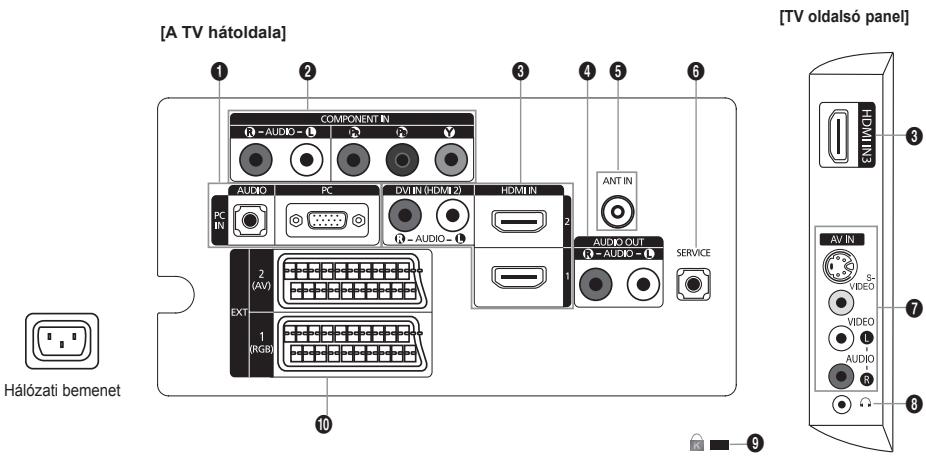

Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva.
Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.

① PC IN [PC]/[AUDIO]

- A számítógép video- és audiokimenetét lehet rá csatlakoztatni.

② COMPONENT IN

• A komponens videokábel (opcionális) egyik végét csatlakoztassa a készülék hátoldalán található komponensbemenethez („PR”, „PB”, „Y”), a másik végét pedig a DVD megfelelő videokimenetéhez.
• Ha a beltéri egységet és a DVD-t egyaránt csatlakoztatni kívánja, akkor először a beltéri egységet kösse össze a DVD-vel, majd ezután készüléke komponensbemenetével („PR”, „PB”, „Y”).
• A komponenseszközökön (DVD-n) a PR, a PB és az Y csatlakozót néha Y, B-Y és R-Y vagy Y, Cb és Cr jelzéssel látják el.
• Az RCA audiokábeleket (opcionális) a készüléke hátsó oldalán található „R -AUDIO - L” bemenethez csatlakoztassa, a kábel másik végét pedig a DVD-n található audiokimenethez.

③ HDMI IN 1, HDMI IN 2, HDMI IN 3

• A HDMI-csatlakozóval ellátott AV-készülékek (beltéri egységek, DVD-lejátszók) közötti kapcsolatot támogatja.
• HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra.
• HDMI/DVI csatlakoztatás esetén HDMI IN2 csatlakozót kell használni.

Mi az a HDMI?

- A „High Definition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású digitális videoanyag és digitális audiofelvételek többsatornás átvitelét teszi lehetővé.

- A HDMI/DVI-csatlakozó támogatja a DVI-kapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen keresztül (nincs mellékelve). Á HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció, valamint támogatja a többsatornás digitális hangátvitelt.

- DVI audiokimenetek külső eszközökhöz.

A HDMI/DVI és a komponens csatlakoztató támogatása

	480i	480p	576i	576p	720p	1080i
HDMI/DVI 50Hz	X	X	X	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O
Komponens	O	O	O	O	O	O

4 AUDIO OUT[R-AUDIO-L]

• Az RCA audiokábeleket a készüléke hátsó oldalán található [R- AUDIO-L] bemenethez csatlakoztassa,
  a kábel másik végét pedig az erősítőn vagy a DVD házimozin található audiobemenethez.

⑤ ANT IN

A televízió-csatornák megfelelő megtekintéséhez az alábbi források valamelyikén át biztosítani kell a készülék jelvételét:

- kültéri antenna, kábeltelevíziós hálózat vagy műholdas hálózat.

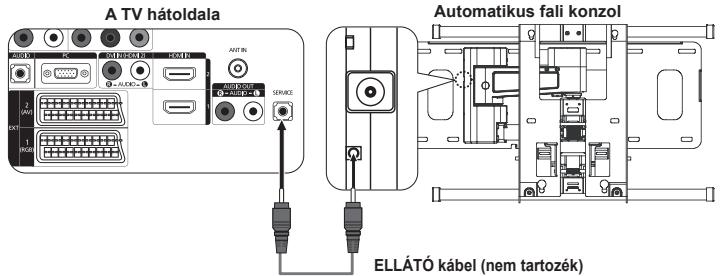

6 SERVICE

- LE26A450, LE26A451

Kizárólag JAVÍTÁSI CÉLOKRA szolgáló csatlakozó.

- LE32A450, LE32A451, LE32A454, LE37A450, LE37A451, LE40A450, LE40A451, LE40A454

A Kensington zár helye a típustól függően változhat. Így a távvezérlőn keresztül állíthatja a TV helyzetének szögét.

⑦ S-VIDEO vagy a VIDEO / R-AUDIO-L

• Csatlakoztassa az RCA- vagy az S-VIDEO-kábelt a megfelelő külső A/V készülékhez, pl. VCR-hez, DVD-hez vagy kamerához.
• Csatlakoztassa az RCA audiokábeleket a készüléken található „R-AUDIO-L” csatlakozóhoz, a másik végét pedig az A/V készülék megfelelő audiokimeneti csatlakozójához.

⑧ Fejhallgató csatlakozója

- Fejhallgatót a készüléken található fejhallgató kimenethez csatlakoztathat. Amíg a fejhallgató csatlakoztatva van, a beépített hangszórók inaktívak.

⑨ Kensington Lock (a modelltöl függöen)

• A Kensington-zár (opcionális) olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják.
• Ha zárszerkezetet szeretne használni, forduljon segítségért a tv-készülék eladójához.
• A Kensington zár helye a típustól függően változhat.

⑩ EXT 1, EXT 2

Csatlakozó	Bevitel			Kimenet
	Videó	Audió (bal/jobb)	RGB	Videó + Audió (bal/jobb)
1. Külső	O	O	O	Csak TV-kimenet van.
2. Külső	O	O		Választható kimenet.

- Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy videolemez-lejátszó számára.

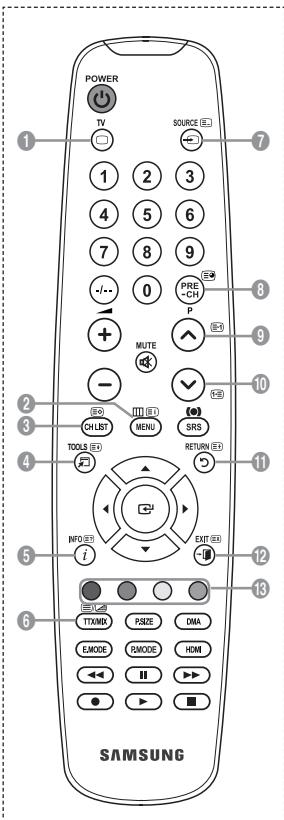

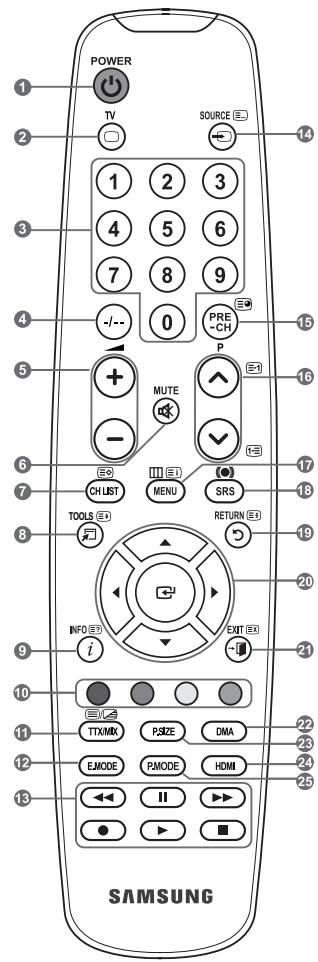

① Televízió készenléti gombja
② Közvetlenül kiválasztja a TV-üzemmódot
③ Számgombok közvetlen csatornaeléréshez
④ Egyjegyű/kétjegyű csatornaválasztás
5 ⊕: Hangerő növelése -: Hangerő csökkent
⑥ Hang ideiglenes kikapcsolása

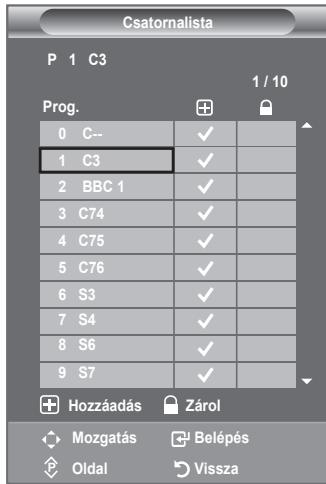

⑦ A Csatornalista megjelenítése a képernyőn
8 A gyakran használt funkciók kiválasztásához használható.
9 A sugárzott műsor információinak megtekintésére szolgál
10 Színes gombok: Ezek a gombok a Csatornalista, stb. kezelésére használhatók.
12 Megnyomásával kiválasztható a kép- és hangmód a sportközvetítésekhez, a filmekhez és a játékokhoz.
13 Ezek a gombok a DMA és az Anynet+ kezeléséhez használhatók.

(●: Ezzel a távvezérlővel vezérelhető az Anynet+ funkcióval rendelkező Samsung felvevőkkel készített felvétel)

14 Elérhető forrás kiválasztása
15 Előző csatorna
16 P ^∧ : Következő csatorna P ^∨ : Előző csatorna
17 A fö képernyömenü megjelenítése

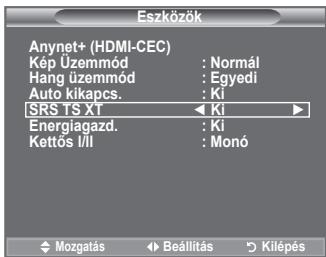

18 SRS TS XT kiválasztása
19 Visszatérés az előző menühöz
20 A menü kurzorát vezérli

21 Kilépés a képernyőmenüböl
22 Akkor használja, ha SAMSUNG DMA (digitális médiaadapter) eszközt csatlakoztat HDMI-interfészen keresztül, és DMA-üzemmódra vált. (A DMA gomb opcionális.)

Működéséről további információt talál a DMA használati útmutatójában.

Ez a gomb akkor használható, ha az „Anynet+ (HDMI-CEC)” állása „Be” (lásd a 31. oldalt).

23 Képméret kiválasztása
24 Közvetlenül kiválasztja a HDMI-üzemmódot.
25 Képhatás kiválasztása

Teletext funkciók

② Kilépés a teletext megjelenítési módból
⑦ Teletext tárolása
8 Teletext méretének kiválasztása
⑨ Teletext megjelenítése
10 Fastext témaválasztás
11 Válasszon a Teletext, Dupla és Mix opciók közül.
14 Teletext mód kiválasztása (LIST vagy FLOF)
15 Teletext aloldal
16 P ^∧ : Teletext következő oldala P ^∨ : Teletext előző oldala
17 Teletext tartalomjegyzék
19 Teletext kimerevítése
21 Teletext törlése

Az éles fény befolyásolhatja a távvezérlő teljesítményét.

Elemek behelyezése a távirányítóba

1. Az ábrán látható módon tolja felfelé a távvezérlő hátlapját.
2. Tegyen be két AAA méretű elemet.

Az elemek „+” és „-” pólusát az elemtartóban látható ábrával egyezően kell elhelyezni.

1. Tegye vissza a fedelet.

Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, és tárolja őket hűvös, száraz helyen.

Ha a távvezérlő nem működik, ellenőrizze a következőket:

1. Be van kapcsolva a TV?
2. Felcserélődött az elemek plusz és mínusz pólusa?
3. Kifogytak az elemek?
4. Áramkimaradás van, vagy nincs csatlakoztatva a tápkábel?
5. Van a közelben fluoreszkáló fény vagy neonfényjel?

A készülék be- és kikapcsolása

A tápfeszültség vezetéke a készülék hátoldalához van csatlakoztatva.

1. Helyezze a tápfeszültség-vezeték csatlakozóját a megfelelő aljzatba.

A készenléti állapotot jelző fény világít a készüléken.

1. Nyomja meg a készülék ⏻ gombját.

A távirányító POWER☉ vagy TV gombjával is bekapcsolhatja a TV-készüléket.
A készülék automatikusan a legutoljára nézett csatornát választja ki.

1. Nyomja meg a számgombot (0\~9) vagy a csatornaváltó gombot ( / ) a távvezérlőn vagy a készülék C/P. gombját.

A készülék első használatakor ki kell választania, hogy melyik nyelvet szeretné használni a menük és üzenetek megjelenítéséhez.

1. A készülék a POWER ^○ gomb ismételt megnyomásával kapcsolható ki.

A televízió készenléti üzemmódba helyezése

A televízió készenléti üzemmódba kapcsolásával a készülék áramfogyasztása csökkenthető.

A készenléti üzemmód a tévénézés átmeneti megszakításakor (például étkezések alkalmával) lehet hasznos.

1. Nyomja meg a távvezérlő POWER ⏻ gombját.

A képernyő elsötétül, és a vörös készenléti jelzőfény világítani kezd a készüléken.

1. A készülék visszakapcsolásához nyomja meg újra a POWER ^6 gombot, a számgombokat (0\~9), a TV gombot vagy a csatornaváltó (♡/♡) gombot.

A televíziót ne hagyja hosszabb ideig (például amíg szabadságra utazik) készenléti állapotban. Érdemes a televízió táp- és antennacsatlakoztatását is megszüntetnie.

A menü megtekintése

1. Kapcsolja be a készüléket, majd nyomja meg a MENU gombot. A fömenü megjelenik a képernyön. A menü bal oldalán látható ikonok jelentése: Kép, Hang, Csatorna, Beállítás, Bemenet.
2. A ▲ vagy a ▼ gombbal válassza ki az egyik ikont. Az ikon almenüjébe az ENTERG gomb megnyomásával léphet be.
3. A kilépéshez nyomja meg az EXIT gombot. ➢ Körülbelül egy perc múlva a képernyőmenü eltűnik.

A TOOLS gomb használata

A TOOLS gombbal gyorsan és könnyen kiválaszthatja a leggyakrabban használt funkciókat. A „Eszközök” menü a megtekintés külső bemeneti módjától függően változik.

1. Nyomja meg az TOOLS gombot. Megjelenik a „Eszközök” menü.
2. A ▲ vagy a ▼ gombbal választhat menüt.
3. A ▲/▼/◄/►/ENTERgombokkal jelenítheti meg, módosíthatja és használhatja a kiválasztott elemeket. Az egyes funkciók részletesebb ismertetését a megfelelő oldalon találja.

◆ Anynet+ (HDMI-CEC), (lásd az 31. oldalt)
♦ Kép Üzemmód, (lásd az 16. oldalt)
♦ Hang üzemmód, (lásd az 22. oldalt)
♦ Auto kikapcs., (lásd az 24. oldalt)
♦ SRS TS XT, (lásd az 22. oldalt)
♦ Energiagazd., (lásd az 27. oldalt)
♦ Kettős I/II, (lásd az 23. oldalt)
♦ PIP, (lásd az 21. oldalt)
♦ Autom. beállítás, (lásd az 30. oldalt)

Plug & Play

A TV-készülék legelső bekapcsolásakor több alapvető felhasználói beállítás végezhető el egymás után automatikusan. A lehetőségek az alábbiak.

1. Nyomja meg a távvezérlő POWER ^○ gombját. Megjelenik a „Start Plug & Play” üzenet az „OK” gombbal.

2. Válassza ki a megfelelő nyelvet a ▲ vagy ▼ gomb lenyomásával.

Az ENTER gombbal hagyja jóvá választását.

1. Az „Üzlet mód” vagy az „Otthon” mód kiválasztásához nyomja meg a ◀ vagy a ▶ gombot, majd nyomja meg az ENTER Gombot.

Javasoljuk, hogy TV-készülékét állítsa „Otthon” módra, hogy otthonában a legkiválóbb képminőséget élvezhesse.

Az „Üzlet mód” mód használata kereskedelmi környezetben javasolt.
Ha a készüléket véletlenül „Üzlet mód” módba állította, és szeretne visszatérni a (Normál) „Otthon” beállításba: Nyomja meg a TV hangerőszabályzó gombját. Amikor a hangerő képernyőmenüje megjelenik, tartsa lenyomva 5 másodpercig a MENU gombot.

1. Megjelenik az „Ellenőrizze az antennabemenetet” üzenet az „OK” gombbal. Nyomja meg az ENTER-gombot.

Ellenőrizze az antennakábel megfelelő csatlakoztatását.

1. A megfelelő ország kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd az ENTER Gombot.

2. Az „Automata tárolás” menü a „Start“ választásával jelenik meg. Nyomja meg az ENTER↔ gombot.

A csatornakeresés automatikusan indul el és áll le.
Miután az összes csatorna tárolása megtörtént, megjelenik az „Órabeállítás” menü.

Az ENTER↔ gomb lenyomásával bármikor megszakíthatja a memóriába tárolás folyamatát.

1. Nyomja meg az ENTER← gombot.

Válassza ki a ◀ vagy a ▶ gombbal az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „perc”. Állítsa be az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „perc” a ▲ vagy a ▼ gombbal.

A távvezérlőn található számgombok segítségével is beállíthatja az órát, napot, hónapot, évet és a perc.

1. Az ENTER-gombbal hagyja jóvá a választását. Megjelenik a „Jó szórakozást!” üzenet. Ha végzett, nyomja meg az ENTER-gombot.

Akkor is, ha nem nyomta meg az ENTERG gombot, az üzenet néhány másodperc múlva automatikusan eltűnik.

◆ Nyelv: A nyelv kiválasztása.
♦ Ország: Az ország kiválasztása.
♦ Automata tárolás: Az adott területen elérhető csatornák automatikus megkeresése és tárolása.
♦ Órabeállítás: A TV órájának beállítása.

Ha vissza kívánja állítani ezt a funkciót...

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a ▲ vagy a ▼ gombot a „Beállítás” kiválasztásához, majd az ENTER↔ gombot.

1. A „Plug & Play” opció kiválasztáshoz ismételten nyomja meg az ENTER☒ gombot.

A beállításra vonatkozó további részletek a 10. oldalon találhatóak.

A „Plug & Play” funkció csak TV üzemmódban áll rendelkezésre.

Csatornák automatikus tárolása

Végigpásztázhatja a rendelkezésre álló frekvenciatartományt (a lehetőségek országonként eltérőek).

Elképzelhető, hogy a csatornákhoz automatikusan hozzárendelt programszámok nem egyeznek az aktuális vagy a kívánt programszámokkal. Azonban kézzel is megválaszthatja a programszámokat, és bármely nem kívánt csatornát törölhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” opciót, majd nyomja meg az ENTER↔ gombot.

1. Az „Ország” opció kiválasztásához nyomja meg az ENTER↔ gombot.

2. Válassza ki a megfelelő országot a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.

3. A ▲ vagy a ▼ gombbal válassza ki az „Automata tárolás” opciót, majd nyomja meg az ENTERG Gombot.

4. Nyomja meg az ENTER↔ gombot.

A készülék elkezdi az elérhető csatornák letárolását.

Az ENTER ^G gomb megnyomásával bármikor megszakíthatja a memóriába tárolási folyamatot, és visszatérhet a „Csatorna” menühöz.

1. Az összes elérhető csatorna tárolása után megjelenik a „Sorrend” menü. (Lásd a 14. oldalt)

Csatornák kézi tárolása

Tárolhatja a kívánt televíziós csatornákat, beleértve a kábeltévés hálózaton fogadott csatornákat is.

A csatornák kézi tárolásakor:

♦ Eldöntheti, hogy kívánja-e tárolni mindegyik talált csatornát.
♦ Kiválaszthatja az egyes tárolt csatornák azonosítására szolgáló programszámot.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER☑ gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Kézi tárolás” menüpontot, majd nyomja meg az ENTERG Gombot.

3. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER-gombot.

4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER Gombot.

5. A menüböl történő kilépéshez az EXIT gombot kell megnyomni.

♦ Program (a csatornához rendelni kívánt program száma) - A ▲ vagy a ▼ gombbal választható ki a megfelelő szám.

A számot a távirányítón a (0\~9) számgombbal közvetlenül is ki lehet választhatni.

♦ Színrendszer: Auto./PAL/SECAM/NTSC4.43 - Válassza ki a kívánt színnormát a ▲ vagy a ▼ gombbal.

- Hangrendszer: BG/DK/I/L - Válassza ki a kívánt hangnormát a ▲ vagy a ▼ gombbal.

Csatorna (Ha tudja a tárolni kívánt csatorna számát) - A ▲ vagy a ▼ gombbal válassza a C (antenna) vagy az S (kábel) csatornatípust. - Nyomja meg a ▶ gombot, majd a ▲ vagy ▼ gombbal válassza ki a kívánt számot. - A számot a távirányítón a (0\~9) számgombbal közvetlenül is ki lehet választhatni. - Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangnormát.

♦ Keresés (Ha nem ismeri a csatorna számát) - A ▲ vagy a ▼ gombbal indítsa el a keresést. - A hangolóegység addig pásztázza a frekvenciatartományt, amíg az első csatorna vagy a kiválasztott csatorna meg nem jelenik a képernyőn.

Tárolás (Store – a csatorna és a hozzá társított programszám tárolásakor) – Válassza az „OK” beállítást az ENTERG gombbal.

Csatorna mód

• P (Program mód): A hangolás befejezésekor a térségben fogható műsorszóró állomásokat a készülék a P00 és P99 pozíciószámhoz rendeli. A csatornát a pozíciószám megadásával választhatja ki.
• C (Antennás csatorna mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó számot, előhívhatja a kívánt (antennán keresztül sugárzott) csatornát.
• S (Kábeltelevíziós mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó számot, előhívhatja a kívánt (kábel)csatornát.

Csatornák hozzáadása / zárolása

A Csatornakezelő elemmel kényelmesen zárolhat vagy hozzáadhat csatornákat.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Csatornakezelő” menüpontot, majd nyomja meg az ENTER Gombot.

♦ Csatornák hozzáadása

A Csatornalista kényelmesen bővíthető csatornákkal.

1. A „Csatornalista” kiválasztásához nyomja meg az ENTERGombot.

2. Lépjen a (⊕) mezőre a ▲,▼,◀ vagy a ▶ gombbal, válassza ki a hozzáadni kívánt csatornát, és az ENTER-gomb megnyomásával adja hozzá.

Ha újra megnyomja az ENTER☑ gombot, a (√) jelzés eltűnik a csatorna mellől, és a csatorna nem adódik hozzá.
Ha a „Gyermekzár” „Be“ van kapcsolva, a „☐” aktív.

♦ Csatornák zárolása

A kép eltüntetését és a hang némítását lehetővé tévő funkció segítségével megakadályozhatja, hogy illetéktelen személyek, például gyermekek nézhessék a számukra nem megfelelő műsorokat.

1. A ▲ vagy a ▼ gombbal válassza ki a „Gyermekzár” menüpontot, majd nyomja meg az ENTERG Gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Be” beállítást, majd nyomja meg az ENTER Gombot.

3. A ▲ vagy a ▼ gombbal válassza ki a „Csatornalista” menüpontot, majd nyomja meg az ENTERG Gombot.

4. Lépjen a „☐” mezőre a ▲, ▼, ◀ vagy a ▶ gombbal, válassza ki a zárolni kívánt csatornát, és az ENTER☐ gomb megnyomásával zárolja.

Ha újra megnyomja az ENTER-gombot, a (√) jelölés eltűnik a csatorna mellől, és a csatorna nem lesz zárolt.
Ha a „Gyermekzár” be van kapcsolva, egy kék képernyő jelenik meg.

1. A menüböl történő kilépéshez az EXIT gombot kell megnyomni.

A „Gyermekzár” „Be” vagy „Ki” kapcsolójával könnyedén válthat a „☐” helyen kiválasztott csatornák aktív és inaktív állapota között.

Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő CH LIST gombjával is.

Tárolt csatornák rendezése

Ezzel a művelettel módosíthatja a tárolt csatornák programszámát.

Erre a műveletre az automatikus mentés használata után lehet szüksége.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Sorrend” menüpontot, majd nyomja meg az ENTERG gombot.

3. A ▲ vagy a ▼ gomb lenyomásával válassza ki sorban a módosítani kívánt csatornaszámot. Nyomja meg az ENTERG Gombot.
   A kiválasztott csatorna száma és neve a jobb oldalra kerül.

4. A ▲ vagy a ▼ gombbal lépjen a módosítani kívánt helyre, és nyomja meg az ENTER-gombot.

A kiválasztott csatornát kicserélte a kiválasztott számon előzőleg tárolt csatornára.

1. A többi csatorna elhelyezéséhez ismételje meg a 3 – 4. lépést.

2. A kilépéshez nyomja meg az EXIT gombot.

Csatornanevek hozzárendelése

A csatornainformációk sugárzásakor a készülék a csatornaneveket automatikusan hozzárendeli a csatornákhoz. Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új neveket is hozzárendelhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER-gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Név” menüpontot, majd nyomja meg az ENTERG gombot.

3. Ha szükséges, a ▲ vagy a ▼ gombbal válassza ki az átnevezendő csatornát. Nyomja meg az ENTER☐ gombot.

A névmező körül megjelenik a kiválasztási sor.

Következőhöz...	Művelet...
Betű, szám vagy szimbólum kijelölése	Nyomja meg a ▲ vagy a ▼ gombot
A következő betűre lépés	Nyomja meg a ▶ gombot.
Az előző betűre lépés	Nyomja meg a ◀ gombot.
Név jóváhagyása	Nyomja meg az ENTERGgombot.

A következő karakterek használhatók: Az ábécé betűi (A–Z), számok (0–9) és speciális karakterek (+, -, *, /, szóköz)

1. Valamennyi átnevezendő csatorna esetén ismételje meg a 3. és 4. lépést.

2. A kilépéshez nyomja meg az EXIT gombot.

Csatornák finomhangolása

Kézi finomhangolással igazíthatja be egy adott csatorna optimális vételét.

1. A finomhangolni kívánt csatorna közvetlen kiválasztásához nyomja meg a megfelelő számgombot.
2. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Finomhangolás” menüpontot, majd nyomja meg az ENTER↔ gombot.
4. A ◀ vagy a ▶ gombbal finomhangolhatja a képet. Nyomja meg az ENTER↔ gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

A már mentett finomhangolt csatornák száma mellett, a csatornacímben, a jobb oldalon egy csillag „*” szerepel. Ezután a csatorna száma vörös lesz.
Ha a finomhangolást „Vissza” szeretné állítani, nyomja meg a ▲ vagy ▼ gombot, majd az ENTERG gombot.

Képtípus módosítása

Kiválaszthatja az elvárásainak leginkább megfelelő képtípust.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. Az ENTER gomb ismételt megnyomásával válassza az „Üzemmód” menüpontot.
3. Válassza ki a kívánt képhatást a ▲ vagy a ▼ gombbal. Nyomja meg az ENTER-gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Kiemelt: Nagy felbontású kép megjelenítése világos szobában.
♦ Normál: Kép optimális megjelenítése normál környezetben.
◆ Film: Kép kellemes megjelenítése sötét szobában.

A Kép módot minden egyes bemeneti forrásra külön be kell állítani.

A képbeállítás kiválasztásához a távvezérlő P.MODE gombja is használható.

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kép Üzemmód”.
3. A ◀ vagy a ▶ gombbal választhatja ki a megfelelő lehetőséget.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Az egyedi képbeállítások módosítása

A készülék számos olyan beállítással rendelkezik, mellyel szabályozhatja a képminőséget.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. (utasítását. utasítását a 16. oldalon.)
2. A ▲ vagy a ▼ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTERG gombot.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Háttérvilágítás: A képernyő fényerejét az LCD háttérvilágítás fényerejének beállításával szabályozhatja. (0\~10)
♦ Kontraszt: A tárgyak és a háttér világosságának és sötétségének beállítása.
♦ Fényerő: A teljes képernyő fényerejének beállítása.
♦ Élesség: A tárgyak kontúrjának élesítése, illetve elmosódottabbá tétele.
♦ Szín: A színek világosabbá vagy sötétebbé tétele.
♦ Árnyalat: A tárgyak színének beállítása, pirosabbá vagy zöldebbé téve azokat a természetesebb hatás elérése érdekében.

A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja.
PC üzemmódban csak a „Háttérvilágítás”, a „Kontraszt” és a „Fényerő” beállítását módosíthatja. (26, 32, 37 hüvelyk)

PC üzemmódban csak a „Kontraszt” és a „Fényerő” beállítását módosíthatja. (40 hüvelyk)

A PAL-rendszer TV, Külső, AV és S-Video üzemmódjánál a „Árnyalat” funkció nem használható.
A „Visszaállítás” gomb megnyomásával visszatérhet a gyári képbeállítási alapértékekre. (Lásd a „Képbeállítás visszaállítása a gyári alapértékekre” című részt a 18. oldalon.)

A kép részletes beállításainak konfigurálása

Beállíthatja a szemének legkellemesebb színtónust is.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. A „Üzemmód” menüpont kiválasztásához nyomja meg az ENTER☑ gombot. A ▲ vagy a ▼ gombbal válassza ki az „Normál” vagy „Film” menüpontot, majd nyomja meg az ENTER☑ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Részletbeállítások” menüpontot, majd nyomja meg az ENTER-gombot.
4. Válassza ki a kívánt beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.
5. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERG gombot.
6. A kilépéshez nyomja meg az EXIT gombot.

A „Részletbeállítások” funkció használatára „Normál” vagy „Film” üzemmódban van lehetőség.

PC üzemmódban a „Részletes beállítások” elemei közül csak a „Dinamikus kontraszt”, a „Gamma” és a „Fehéregyensúly” értékét módosíthatja.

◆ Fekete beállítás: Ki/Alacsony/Közepes/Magas

A feketeség szintje a képernyőn a képmélység szabályozása érdekében közvetlenül is megválasztható.

◆ Dinamikus kontraszt: Ki/Alacsony/Közepes/Magas

A képernyön a kontraszt állítható, hogy a legjobb kiemelést biztosítsa.

◆ Gamma: -3 \~ +3

Beállíthatja az elsődleges színek (piros, zöld, kék) erősségét.

Nyomja a ◀ vagy a ▶ gombot addig, amíg el nem éri az optimális beállítást.

◆ Színköz: Auto./Természetes/Egyedi

A színskála vörös, zöld és kék színekből álló mátrix.

Kedvenc színterének kiválasztásával fedezze fel a legtermészetesebb színeket.

Auto.: Az Automatikus színskála automatikusan beállítja a legtermészetesebb színtónust a programforrások alapján.

♦ Természetes: A Természetes színskála mély és színgazdag tónust jelent.

♦ Egyedi: A színtartomány egyéni ízlésnek megfelelő beállítása.

A színskála testreszabása

Szín: Vörös/Zöld/Kék/Sárga/Cián/Bíbor

A színtartományt egyéni ízlésének megfelelően állíthatja be.

A „Szín” akkor áll rendelkezésre, ha a „Színköz” beállítása „Egyéni”.

A ▲ vagy a ▼ gombbal választhat a „Vörös”, „Zöld”, „Kék”, „Sárga”, „Cián” és „Bíbor” szín közül.

Nyomja meg az ENTER← gombot.

Vörös/zöld/kék: A „Szín” menüben beállíthatja a kiválasztott szín RGB (vörös/zöld/kék) értékeit.

A ▲ vagy a ▼ gombbal választhatja ki a „Vörös”, „Zöld” vagy „Kék” színt módosításra.

Nyomja meg az ENTER↔ gombot.

A ◀ vagy a ▶ gomb lenyomásával növelheti, illetve csökkentheti az egyes elemek értékét. Nyomja meg az ENTERG gombot.

Visszaállítás: A színtér visszaállítása az alapértelmezett értékekre.

◆ Fehéregyensúly: P-eltolás/Z-eltolás/K-eltolás/P-nyereség/Z-nyereség/K-nyereség/Visszaállítás

A természetesebb képszínezés érdekében a színhőmérséklet beállítható.

P-eltolás/Z-eltolás/K-eltolás/P-nyereség/Z-nyereség/K-nyereség: A módosított értékeknek megfelelően változik a módosított képernyő.

Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.

Nyomja a ◀ vagy a ▶ gombot addig, amíg el nem éri az optimális beállítást.

Visszaállítás: A korábban beállított fehéregyensúly visszaáll a gyári alapértékre.

◆ Bőrszín tónus: -15 \~ +15

Hangsúlyozhatja a képen a börtónus árnyalatát.

Nyomja a ◀ vagy a ▶ gombot, amíg el nem éri az optimális beállítást.

A módosított értékek megjelennek a módosított képernyőn.

◆ Éljavítás: Ki/Be

Hangsúlyozhatja az objektumok határait a képen.

Képbeállítások visszaállítása gyári alapbeállításra

Visszatérhet a gyári képbeállítási alapértékekre.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását a 16. oldalon.

2. A ▲ vagy a ▼ gombbal válassza ki a „Visszaállítás” menüpontot, majd nyomja meg az ENTER-gombot.

3. A ▲ vagy a ▼ gombbal válassza ki az „OK” vagy a „Kilépés” feliratot. Nyomja meg az ENTER Gombot.

4. A kilépéshez nyomja meg az EXIT gombot.

A „Visszaállítás” mindegyik képmódra használandó.

A képopció beállítása

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kép” menüpontot, majd nyomja meg az ENTERG gombot.
3. Válassza ki a kívánt beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.
4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERG gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

PC üzemmódban a „Képopciók” elemei közül csak a „Színtónus” és a „Méret” módosítható.

◆ Színtónus: Hideg2/Hideg1/Normál/Meleg1/Meleg2

Beállíthatja a szemének legkellemesebb színtónust is.

A beállított értékeket a rendszer a kiválasztott Kép függően tárolja.
A „Meleg1“ és a „Meleg2“ csak akkor használható, ha a képmód beállítása „Film”.

◆ Méret: Auto széles/16:9/Széles nagyítás/Nagyítás/4:3/ Csak pásztázás

Beállíthatja az igényeinek legjobban megfelelő képméretet.

◆ Auto széles: A kép méretének automatikus beállítása „16:9” oldalarányra.
◆ 16 :9: A kép méretét a DVD-hez vagy szélesvásznú tévéadásokhoz megfelelő 16:9 oldalarányra igazítja.
◆ Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet.
◆ Nagyítás: A 16:9 szélességű képet (függőleges irányban) nagyítja, hogy kitöltse a képernyőt.
◆ 4:3: Ez az alapértelmezett beállítás videoó vagy normál tévéadás megtekintéséhez.
Csak pásztázás: Ennek a funkcionak a használata teljes, levágás nélküli képet biztosít, ha a bejövő jelsorozat HDMI (720p/1080i) vagy Komponens (1080i).

Az „Auto széles“ funkció csak „TV“, „1. Külső“, „2. Külső“, „AV“, és „S-Video“ módban elérhető.
PC üzemmódban csak a „16:9“ és a „4:3“ mód állítható be.
A TV bemenetéhez csatlakoztatott minden külső eszköz beállításai módosíthatók és tárolhatók.
Ha az eszközön több mint két órán keresztül állókép jelenik meg, időleges képernyőbeégés fordulhat elő.
Amikor a PIP (Kép a képben) beállítása Double (Kettős) (□□, □□) mód, a Képméret nem állítható.
Széles nagyítás: A ☐ szimbólnmak a ▶ vagy az ENTERG, gomb megnyomásával történő kijelölését követően használja a ▲ vagy a ▼ gombot a kép függőleges irányú eltolásához.
Nagyítás: A ◀ vagy a ▶ gombbal válassza ki a ☐ szimbólumot. A kép felfelé vagy lefelé tolásához használja a ▲ vagy ▼ gombot. A ☐ kiválasztását követően használja a ▲ vagy a ▼ gombot a képméret függőleges irányú növeléséhez, illetve csökkentéséhez.
A „Csak pásztázás” kiválasztása után HDMI (1080i) vagy Komponens (1080i) üzemmódban: Válassza ki az ☐ elemet a ◀ vagy a ▶ gomb megnyomásával. A képet a ▲, ▼, ◀ vagy ▶ gombbal mozgathatja.

Hang: A ◀ vagy a ▶ gombbal válassza a „Hang” elemet, majd nyomja meg az ENTER↔ gombot.

A beállítás alaphelyzetbe állítható.

Ezeket a beállításokat a távvezérlő P.SIZE gombjával is kiválaszthatja

◆ Képernyő mód: 16:9/Széles nagyítás/Nagyítás/4:3

Ha a 16:9 oldalarányú készüléken az automatikus szélességű képméretet választja, a látni kívánt képméretnek csak a 4:3 WSS (széles képernyős mód) beállítást választhatja, mást semmit. Az egyes európai országok eltérő képméretet használnak, ezt a funkciót tehát ezeknek a felhasználóknak szántuk.

♦ 16:9: A képet 16:9 arányú, szélesvásznú módba állítja.
♦ Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet.
♦ Nagyítás: Vízszintesen felnagyítja a képet a képernyőn.
♦ 4:3: A képet 4:3 arányú normál módba állítja.

Ez a funkció csak „Auto széles” módban használható.
Ez a funkció a „PC“, „Komponens“ vagy „HDMI“ módban nem használható.

◆ Dig. Zajcsökk.: Ki/Alacsony/Közepes/Magas/Auto.

Ha gyenge a készülék által fogott jel, akkor aktiválhatja ezt a funkciót, hogy csökkentse a statikus és szellemképet, amely megjelenhet a képernyőn.

Ha gyenge a jel, válasszon másik opciót a jobb képminőség elérése érdekében.

DNle: Ki/Bemutató/Be

A kiváló képminőség érdekében a televízió DNle-funkcióval rendelkezik. Ez a funkció akkor működik, ha a DNle „Be” van kacsolva. Ha a DNle funkciót a Bemutató állapotra váltotta, a képernyőn demonstrációs céllal láthatja a normal és a DNle-funkciót alkalmazó képet. Így megláthatja a különbséget a kép minőségében.

DNIe™ (a Samsung digitális képminőség-javító technológiája) DNIe™ Ez a szolgáltatás a 3D zajszűréssel, részletkiemeléssel, kontraszterősítéssel és fehérerősítéssel még részletgazdagabb képet varázsol Ön elé. Az új képkompenzáló algoritmus világosabb, tisztább, részletesebb képet biztosít. A DNIe™ technológia minden jelet a néző szeméhez igazít.

A „DNle” csak „Kiemelt“ módban érhető el.

◆ HDMI feketeszint: Normál/Alacsony

A képernyő mélységét a képernyő feketeszintjének kiválasztásával állíthatja.

Ez a funkció csak akkor aktív, ha a kívülröl származó bemenet a HDMI csatlakozón érkezik (RGB jelsorozat)

◆ Csak kék üzemmód: Ki/Be

Ez a funkció AV készülékek bemérésével foglalkozó szakemberek számára hasznos. Ez a funkció csak a kék jelet jeleníti meg, eltávolítva a vörös és a zöld jeleket a videojelből, így kék szűrő hatást biztosít, amely a videoberendezések (pl. DVD-lejátszók, házimozirendszerek stb.) Szín és Árnyalat beállításának módosításához használatos.

E funkcióval a Szín és Árnyalat értékét az egyes videoszközök jelszintjének megfelelő értékre állíthatja a vörös, zöld, kék, cián, bíbor és sárga színoszlop-mintával, további kék szűrő használata nélkül.

A „Csak kék üzemmód” akkor használható, ha a képmód beállítása „Film” vagy „Normál”.

Kép a képben megjelenítés (PIP)

A teljes képernyős képablakkal egyidejűleg egy kisebb képablak is megjeleníthető. Ezáltal a nagy képablak megtekintése közben másik műsort vagy bármilyen csatlakoztatott berendezés videobemenetét is nézheti.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER ⇔ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „PIP” menüpontot, majd nyomja meg az ENTER ⇌ gombot.
3. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER ⇌ gombot.
4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot.
5. A kilépéshez nyomja meg az EXIT gombot.
   Néha előfordulhat, hogy a PIP-ablakban látható alkép minősége valamelyest romlik, amikor a főképernyőn játékot vagy karaokét néz.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „PIP” menüpontot, majd nyomja meg az ENTER G gombot.
3. A ▲ vagy a ▼ gombbal választhat ki egy elemet.
4. A ◀ vagy a ▶ gombbal választhatja ki a megfelelő lehetőséget.
5. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

PIP: Be/Ki

Aktiválhatja vagy kikapcsolhatja a PIP funkciót.

Főkép	Alkép
Komponens	TV, 1. Külső, 2. Külső, AV
HDMI 1, 2, 3	TV, 1. Külső, 2. Külső, AV
PC	TV, 1. Külső, 2. Külső, AV

♦ Forrás
Kiválaszthatja az alkép forrását.

♦ Méret: / /

Kiválaszthatja az alkép méretét.

Ha a fökép „HDMI” módban van, a „Méret” beállítás rendelkezésre áll.

Kiválaszthatja az alkép helyzetét.

Double (Kettős) (□□, □□) üzemmódban a „Helyzet” nem választható ki.

Program

Csak akkor választhat csatornát az alképhez, ha a „Forrás” „TV“-re lett állítva.

Hangbeállítások

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTERG Gombot.
2. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER↔ gombot.
3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

Üzemmód: Normál/Zene/Film/Beszéd/Egyedi

Kiválaszthatja az adott műsor megtekintéséhez használni kívánt speciális hanghatásokat.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Hang üzemmód”.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt hangmódot.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Hangszínszabályzó: Balansz/100Hz/300Hz/1kHz/3kHz/10kHz

A TV-készülék számos olyan beállítással rendelkezik, amelyekkel szabályozni lehet a hangminőséget.

Ha ezeknek a beállításoknak valamelyikét módosítja, a hangmód automatikusan az „Egyedi” beállításra vált.

♦ SRS TS XT: Ki/Be

A TruSurround XT szabadalmaztatott SRS technológia, amely megoldja az 5.1 többsatornás tartalmak két hangsugárzón keresztül történő lejátszásának problémáját. A TruSurround lenyűgöző virtuális térhatás élményét kínálja bármely két hangszerős lejátszó rendszerrel, akár a televízió belső hangszeróin keresztül. A rendszer teljesen kompatibilis az összes többsatornás formátummal.

Ezeket a lehetőségeket a távvezérlön található SRS gombbal is beállíthatja.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „SRS TS XT”.
3. A ◀ vagy a ▶ gombbal válassza ki a „Ki” vagy a „Be”.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

SRS(●)

SRS TruSurround XT

A TruSurround XT, az SRS és a (●) szimbólum az SRS Labs, Inc. védjegye.

A TruSurround XT technológia beépítését az SRS Labs, Inc. licenceli

♦ Autom. hangerő: Ki/Be

Valamennyi műsorszóró állomás saját jelviszonyokkal rendelkezik, ezért nem egyszerű és nem kényelmes, ha minden egyes csatornaváltáskor be kell állítania a hangerőt. Ezzel a funkcióval automatikusan beállíthatja a kívánt csatorna hangerejét: magas moduláló jel esetén a hangkimenet csökkentésével, alacsony moduláló jel esetén pedig a hangkimenet növelésével.

TV hangszóró: Ki/Be

Ha külön hangszórókból szeretné hallgatni a hangokat, kapcsolja ki a belső erősítót.

A ▲+, ▲- és MUTE gomb nem használható, ha a „TV hangszóró” ki van kapcsolva.
Ha a „TV hangszóró” beállítása „Ki”, a Hang menüből csak a „Hangválasztás” beállítás működik (PIP üzemmódban).

♦ Hangválasztás: Főkép/Alkép

Amíg a PIP funkció aktív, hallgathatja az alkép (PIP) műsorának hangját.

- Főkép: A főkép hangjának hallgatására használható.

– Alkép: Az alkép hangjának hallgatására használható.

A hangmód kiválasztása

A hangmódot a „Eszközök” menüben állíthatja be. „Kettős I/II” beállításnál az aktuális hangmód megjelenik a képernyőn.

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kettős I/II”.
3. A ◀ vagy a ▶ gombbal választhatja ki a megfelelő lehetőséget.
4. Nyomja meg az ENTER↔ gombot.

	Audió típusa	Kettős 1/2	Alap
A2 Sztereó	Mono	MONO	Automatikus váltás
	Stereo	STEREO ⇔ MONO
	Kettős	Kettős 1 ⇔ Kettős 2	Kettős 1
NICAM Stereo	Mono	MONO	Automatikus váltás
	Stereo	MONO ⇔ STEREO
	Kettős	MONO ⇔ Kettős 1 ős 2 ←	Kettős 1

Gyenge sztereojel és automatikus váltás esetén állítsa a készüléket Mono módba.
➢ Ez a funkció csak sztereó hangjel esetén aktív. Monó hangjel esetén kikapcsol.
Ez a funkció csak TV módban használható.

Fejhallgató csatlakoztatása (külön megvásárolható)

A TV-készülékhez fejhallgatót csatlakoztathat, így a helyiségben tartózkodók zavarása nélkül nézheti a TV-műsort.

Ha csatlakoztatja a fejhallgató csatlakozóját a megfelelő aljzatba, csak az „Automatikus hangerő” és a „Hangválasztás” beállítások választhatók a hangmenüben (PIP-módban).
A nagy hangerővel és hosszantartóan használt fejhallgató halláskárosodást okozhat.
Amikor fejhallgatót csatlakoztat a rendszerhez, akkor a hangszórók nem szólnak.
A TV és a fejhallgató hangerejének beállítása eltérő.

TV oldalsó panel

Az aktuális idő beállítása és megjelenítése

Beállíthatja a TV-készülék óráját úgy, hogy az INFO gomb megnyomásakor megjelenjen az aktuális idő. Akkor is be kell állítania az időt, amikor az automatikus be-/kikapcsolás időzítót szeretné használni.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTERG Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER↔ gombot.
3. Az „Órabeállítás” menüpont kiválasztásához nyomja meg az ENTER gombot.

Következőhöz...	Gomb
Az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc” lépés	◀ vagy a ▶ gomb
Az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc” beállítása	▲ vagy a ▼ gomb
Beállítás megerősítése.	ENTER○ gomb.

1. A kilépéshez nyomja meg az EXIT gombot.

Ne húzza ki a tápkábelt a fali aljzatból, mert az órát újból be kell állítania.
A távvezérlőn található számgombok segítségével is beállíthatja az évet, a hónapot, a dátumot, az órát és a percet.

Az automatikus kikapcsolás beállítása

Megadhat egy olyan – 30 és 180 perc közötti – időtartamot, amelynek letelte után a televízió automatikusan készenléti üzemmódba kapcsol.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER⊕ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER↔ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „Auto kikapcs.” menüpontot, majd nyomja meg az ENTER↔ gombot.
4. Nyomja meg annyiszor a ▲ vagy a ▼ gombot, míg meg nem jelenik a kívánt idő (Ki, 30, 60, 90, 120, 150, 180). Nyomja meg az ENTER-gombot.
5. A kilépéshez nyomja meg az EXIT gombot. ➢ Amikor az időzítő 0-hoz ér, a TV-készülék automatikusan készenléti üzemmódba kapcsol.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Auto kikapcs.”
3. A ◀ vagy a ▶ gombbal választhatja ki a perc értékét.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

A televízió automatikus be- és kikapcsolása

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER☐ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER☐ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „1. időzítő”, a „2. időzítő” vagy a „3. időzítő” menüpontot, majd nyomja meg az ENTERG Gombot.

Az időzítő be- és kikapcsolásához három különböző beállítása adható meg.

1. Válassza ki a beállítási mezőket a ◀ vagy a ▶ gombbal. A beállítást végezze a ▲ vagy a ▼ gombbal.

♦ Bekapcsolási idő: Állítsa be az órát, a percet és válasszon az „Be”/„Ki” beállítás közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki az „Be” opciót.)

♦ Kikapcsolási idő: Állítsa be az órát, a percet és válasszon az „Be”/„Ki” beállítás közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki az „Be” opciót.)

♦ Ismétlés: Választható az „Egyszer”, „Minden nap”, „Hétfő\~Péntek”, „Hétfő\~Szombat”, illetve a „Szombat\~Vasárnap” beállítás.

♦ Hangerő: Válassza ki a megfelelő bekapcsolási hangerő szintjét.

A távvezérlőn található számgombok segítségével közvetlenül beállíthatja az órát és a percet.

Automatikus kikapcsolás

Az időzítő bekapcsolt állapotában a TV végül kikapcsol, ha az időzítő kapcsolta be a készüléket, és 3 órán keresztül nem működtetik a kezelőszerveket. Ez a funkció kizárólag az időzítő bekapcsolt állapotában működik és megakadályozza, hogy a TV a túlságosan hosszú használat során felmelegedjen.

A nyelv kiválasztása

A készülék első használatakor meg kell adnia, hogy milyen nyelven jelenjenek meg a menük és utasítások.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER↔ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Nyelv” menüpontot, majd nyomja meg az ENTER☐ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a kívánt nyelvet.
   Nyomja meg az ENTER↔ gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

Dallam/Szórakoztatás/Energiagazd.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTERG Gombot.
2. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTERG Gombot.
3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Dallam: Ki/Alacsony/Közepes/Magas

A TV be- és kikapcsolásakor hallható dallam beállítására szolgál.

Nem hallható a dallam

• A TV-röl nem érkezik hang, mert megnyomta a MUTE gombot.
• A TV-röl nem érkezik hang, mert megnyomta a ⊖ (Hangerő) gombot.
• Ha az Alváskapcsoló funkció kikapcsolta a TV-t.

♦ Szórakoztatás: Ki/Sport/Mozi/Játék

Az „Szórakoztatás” módban kiválaszthatja a legjobb megjelenítést és hangot a sportközvetítésekhez, filmekhez és játékokhoz.

• Ki: Az „Szórakoztatás” funkció kikapcsolása.
• Sport: Optimális kép- és hangminőség sportközvetítéshez. Még mozgalmasabb kép és hang.
• Mozi: Optimális kép- és hangminőség filmekhez. Gazdagabb kép és tovább javított hang.
• Játék: Optimális kép- és hangminőség játékokhoz. A TV-hez külső játékkonzol csatlakoztatásakor ez a mód megnöveli a játék sebességét.

Ha a három „Szórakoztatás” üzemmód bármelyikét bekapcsolja, a készülék lezárja a beállításokat, és azok tovább nem módosíthatók. Ha szeretne további beállításokat végezni a kép- vagy a hangmódban, akkor ki kell kapcsolnia az „Szórakoztatás” üzemmódot.

Az „Szórakoztatás” beállításait minden bemeneti forráshoz elmenti a készülék.

Ha a három „Szórakoztatás” mód bármelyike be van kapcsolva, az „SRS TS XT” funkció nem használható.

Az „Szórakoztatás” beállítás módosításához nyomja meg többször a távvezérlő E.MODE gombját.

♦ Energiagazd.: Ki/Alacsony/Közepes/Magas/Auto.

Ez a funkció automatikusan beállítja a képernyő fényerejét a környezeti fényviszonyoknak megfelelően.

• Ki: Az energiatakarékos funkció kikapcsolására szolgál.
• Alacsony: Csökkentett energiatakarékos módba állítja a TV-készüléket.
• Közepes: Közepes energiatakarékos módba állítja a TV-készüléket.
• Magas: Kiemelt energiatakarékos módba állítja a TV-készüléket.
• Auto.: Automatikusan beállítja a TV-képernyő fényerejét a jelenetnek megfelelően.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Energiagazd.”
3. A ◀ vagy a ▶ gombbal válassza ki a „Ki”, „Alacsony” „Közepes”, „Magas”, „Auto”.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.
   Ez a funkció a „PC” módban nem használható. (40 hüvelyk)

Forrás kiválasztása

Választhat a TV kimeneti csatlakozóihoz csatlakoztatott külső jelforrások közül.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER-gombot.
2. A „Forráslista” menüpont kiválasztásához nyomja meg ismét az ENTER gombot.

➢ Elérhető jelforrás: TV, 1. Külső, 2. Külső, AV, S-Video, Komponens, PC, HDMI1, HDMI2, HDMI3.
Csak a TV-készülékhez csatlakoztatott külső eszközök választhatók.

1. A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt.

Nyomja meg az ENTER↔ gombot.

A távirányítón lévő SOURCE gomb megnyomásával válthat az elérhető források között. A TV mód a távirányító TV gombja, a számgombok (0\~9), és a P ^∧ / ^∨ gomb segítségével is kiválasztható.

A televíziót nézheti HDMI üzemmódban is, ha a távvezérlőn megnyomja a HDMI gombot.

A bemeneti forrásnevek szerkesztése

A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének megadásával a bemeneti forrásválasztás megkönnyíthető.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER☐ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Névszerkesztés” menüpontot, majd nyomja meg az ENTER↔ gombot.
3. A szerkeszteni kívánt eszközt az ▲ vagy a ▼ gombbal választhatja ki. Nyomja meg az ENTER-gombot.
4. A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt. Nyomja meg az ENTER Gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

A (Windows XP alapú) számítógépes szoftver beállítása

Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos számítógép esetében. A saját számítógépén megjelenő képek azonban az adott Windows verziótól és a videokártyától függően eltérhetnek az itt látottaktól. Ha a tényleges képernyők különböznek is, az esetek többségében ugyanazok az alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a számítógép gyártójával vagy a Samsung márkakereskedőjével.)

1. Először kattintson a Windows Start menüjén a „Vezérlőpult” parancsra.
2. Amikor megjelenik a Vezérlőpult ablaka, válassza a „Megjelenés és témák” kategóriát. Ekkor az ablak tartalma megváltozik.
3. Amikor megjelent a Megjelenés és témák ablak, kattintson a „Megjelenítés” ikonra. Ekkor megjelenik a Megjelenítés tulajdonságai párbeszédablak.
4. A párbeszédpanelen kattintással válassza a „Beállítások” lapfület. A méret (felbontás) helyes beállítása: optimálisan 1360 X 768. Ha a függőleges frekvencia választható a képernyőbeállítások párbeszédpanelén, annak megfelelő értéke „60” vagy „60 Hz” legyen. Egyéb esetben kattintson az „OK” gombra, és lépjen ki a párbeszédpanelből.

Képernyőmódok

A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt változik. A táblázatban szereplő felbontásokat javasoljuk.

D-Sub Bemenet

Mód	Felbontás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (kHz)	Képpontfrissítés gyakorisága (MHz)	Szink, polaritás (V/F)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
VESA	640×480	31,469	59,940	25,175	-/-
	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,023	75,029	78,750	+/+
	1360 x 768	47,712	60,015	85,500	+/+

HDMI/DVI Bemenet

Mód	Felbontás	Vizszintes frekvencia (kHz)	Függőleges frekvencia (kHz)	Képpontfrissítés gyakorisága (MHz)	Szink, polaritás (V/F)
VESA	640×480	31,469	59,940	25,175	-/-
	800×600	37,879	60,317	40,000	+/+
	1024×768	48,363	60,004	65,000	-/-
	1360 x 768	47,712	60,015	85,500	+/+

HDMI/DVI csatlakoztatás esetén HDMI IN2 csatlakozót kell használni.
A sorváltós módot a rendszer nem támogatja.
Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet.

Az önálló és az összetett módokat támogatja a készülék. Az SOG-módot nem támogatja.

A TV beállítása számítógéppel

A SOURCE gomb megnyomásával válassza ki a PC-üzemmódot.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a megfelelő lehetőséget, majd nyomja meg az ENTER☐ gombot.
3. Ha megfelelőnek találja a beállításokat, nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Autom. beállítás

Az automatikus beállítás segítségével a készülék PC képernyője önmagát állítja be, a bejövő videojel alapján. A finom, durva és a helyzet funkció értékei automatikusan beállítottak.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Autom. beállítás” menüpontot, majd nyomja meg az ENTER↔ gombot.

♦ Képernyő:

Durva/Finom

A képminőség-szabályozás lényege, hogy megszüntesse vagy csökkentse a zavaró képhatásokat. Ha a zavar a finomhangolással nem szűnik meg, akkor a lehető legmegfelelőbben (durva) állítsa be a frekvenciát, majd végezzen ismét finomhangolást. A zavar csökkentése után igazítsa újra a képet úgy, hogy a képernyő közepére illeszkedjen. A „Durva” vagy „Finom” kiválasztásához nyomja meg a

▲ vagy a ▼ gombot, majd az ENTER↔ gombot.

A ◀ vagy a ▶ gombbal állíthatja be a képernyő minőségét. Nyomja meg az ENTER↔ gombot.

Helyzet

Módosítsa a PC-képernyő helyzetét, ha nem illeszkedik a TV-képernyőre.

A ▲ vagy a ▼ gombbal állíthatja be a függőleges pozíciót.

A ◀ vagy a ▶ gombbal állíthatja be a vízszintes pozíciót.

Nyomja meg az ENTER↔ gombot.

Kép visszaáll.

Valamennyi képbeállítást helyettesítheti a gyári alapbeállított értékekkel.

Az Anynet+ fogalma

Az Anynet+ egy AV hálózati rendszer, amely egy könnyen használható AV illesztőfelületet tesz lehetővé a felhasználó számára, valamint az Anynet+ menün keresztül vezérli a csatlakoztatott Samsung Electronics AV eszközöket.

Anynet+ eszközök csatlakoztatása

Az Anynet+ rendszer, kizárólag az Anynet+ rendszert támogató eszközöket támogatja. Ellenőrizze, hogy a csatlakoztatni kívánt AV eszközön megtalálható-e az Anynet+ jelzés.

Csatlakoztatás közvetlenül a TV készülékhez

Csatlakoztassa a televízió [HDMI 1], [HDMI 2] vagy [HDMI 3] csatlakozóját, valamint a megfelelő Anynet+ eszköz HDMI OUT (HDMI KIMENET) csatlakozóját a HDMI kábel segítségével.

Csatlakoztatás házimozi rendszerhez

1 Csatlakoztassa a televízió [HDMI 1], [HDMI 2] vagy [HDMI 3] csatlakozóját, valamint a megfelelő Anynet+ eszköz HDMI OUT (HDMI KIMENET)csatlakozóját a HDMI kábel segítségével. 2 Csatlakoztassa a házimozi rendszer HDMI IN csatlakozóját valamint a megfelelő Anynet+ eszköz HDMI OUT csatlakozóját a HDMI kábel segítségével.

Csak egy vevő egységet csatlakoztasson.

Az Anynet+ eszközt a HDMI kábellel csatlakoztathatja. Egyes HDMI kábelek esetleg nem támogatják az Anynet+ funkcióit.
Az Anynet+ akkor működik, ha az AV eszközöket támogató Anynet+ készenléti vagy bekacspolt állapotban van.
Az Anynet+ legfeljebb összesen 8 AV-eszközt képes támogatni.

A következő beállításokkal használhatók az Anynet+ funkciók.

Az Anynet+ funkció használata

1. Nyomja meg a TOOLS gombot. Majd az „Anynet+(HDMI-CEC)” kiválasztásához nyomja meg az ENTER ^G gombot. A ▲ vagy a ▼ gombok segítségével válassza ki a „Beállítás” menüelemet, majd nyomja meg az ENTER ^G gombot.
2. Nyomja meg az ENTERG ^1 gombot az „Anynet+ (HDMI-CEC)” elem kiválasztásához, majd nyomja meg az ENTERG ^1 gombot.
3. A ▲ vagy a ▼ gombok segítségével válassza kia „Be” lehetőséget, majd nyomja meg az ENTERG gombot.

   Az „Anynet+ (HDMI-CEC)” funkció engedélyezve.
   Ha a „Ki“ lehetőséget választja, az „Anynet+ (HDMI-CEC)” le lesz tiltva.
   Ha az „Anynet+ (HDMI-CEC)” funkció le van tiltva, minden Anynet+ müvelet inaktív állapotba kerül.

Anynet+ eszközök automatikus kikapcsolása a TV készülék kikapcsolásakor.

1. A ▲ vagy a ▼ gombok kal válassza ki az „Autom. Kikapcsolás” lehetőséget, majd nyomja meg az ENTER Gombot.
2. A ▲ vagy a ▼ gombok kal válassza ki a „lgen”, lehetőséget, majd nyomja meg az ENTER-gombot.

Az automatikus kikapcsolás funkció engedélyezve.

Ha a „Nem” lehetőséget választja, az automatikus kikapcsolás funkció le lesz tiltva.

A kilépéshez nyomja meg az EXIT gombot.

Az Anynet+ funkció haszálatához a TV távkapcsolójának Eszköz választása beállítását a TV lehetőségre kell állítani.

Ha az „Autom. Kikapcsolás” funkciót „Nem”, lehetőségre állítja, a csatlakoztatott külső eszközök

is kikapcsolnak a TV készülék kikapcsolásakor. Ha a készülék épp felvesz, akkor nem kapcsolt ki.

Váltás és keresés az Anynet+ eszközök között

1. Nyomja meg a TOOLS gombot.

Majd az „Anynet+(HDMI-CEC)” kiválasztásához nyomja meg az ENTER gombot.

1. A ▲ vagy a ▼ gombbal válassza ki a „Eszközválasztás” lehetőséget, majd nyomja meg az ENTERG gombot.
2. A ▲ vagy a ▼ gombok megnyomásával válassza ki az adott eszközt, és nyomja meg az ENTER☐ gombot. Ezzel átvált a kiválasztott eszközre.
3. Ha nem találja azt az eszközt, amit keres, a ▲ vagy a ▼ gombok megnyomásával válassza ki a „Beállítás” lehetőséget, majd nyomja le az ENTERG Gombot.
4. A ▲ vagy a ▼ gombbal jelölje ki a „Csatlakoztatott eszközök keresése” lehetőséget, majd nyomja meg az ENTERG Gombot.

A következő üzenet jelenik meg "Anynet konfigurálása+ csatlakoztatás". Ha az eszközök keresése véget ért, a csatlakoztatott eszközök benne lesznek az Anynet+ menüben.

A kiválasztott eszközre váltás akár 2 percig is eltarthat. A váltási műveletet nem vonhatja vissza a művelet közben.

Az eszközök kereséséhez szükséges időtartam a csatlakoztatott eszközök számától függ.
Ha az eszközök keresése véget ért, a talált eszközök száma nem jelenik meg.
Habár a TV-készülék bekapcsoláskor automatikusan keresi a csatlakoztatott eszközöket, a TV-készülék bekapcsolt állapotakor vagy egyéb meghatározott körülmények között csatlakoztatott eszközök nem jelennek meg az eszközlistában. Ezért válassza a „Csatlakoztatott eszközök keresése” menüelemet az eszközök kereséséhez.
Ha a külső bemeneti módot választotta a SOURCE gomb megnyomásával, akkor nem használhatja az Anynet+ funkciót. A TOOLS gombbal váltson Anynet+ eszközre.

Anynet+ Menü

Az Anynet+ menü a TV készülékhez csatlakoztatott Anynet+ eszközök típusától és állapotától függően változik.

Anynet+ Menü	Leírás
TV nézés	Anynet+ módról TV műsor módra vált.
Eszközválasztás	A TV készülék a megfelelő eszközhöz csatlakozik.
Felvétel	Indítja a felvételt. (Ez a menü csak felvételt támogató eszköz esetén aktív.)
Eszközmenü	A csatlakoztatott eszköz menüjét jeleníti meg.Például. Ha DVD felvevő van csatlakoztatva, a DVD felvelvő felvételmenüje jelenik meg.
Eszköz kezelése	A csatlakoztatott eszköz lejátszásvezérlő menüjét jeleníti meg.Például. Ha DVD felvevő van csatlakoztatva, a DVD felvelvő lejátszásvezérlő menüje jelenik meg.
Vevő	A hang a vevő egységen keresztül megy ki.
Beállítás	Beállíthatja az Anynet+ használatának körülményeit.

Anynet+ módban rendelkezésre álló TV távvezérlő gombok

Eszköz típusa	Működési állapot	Rendelkezésre álló gombok
Anynet+ eszköz	Az eszközre történő váltás után, mikor a megfelelő eszköz menüje megjelenik a képernyón.	Számgombok▲/▼/◄/►/ENTER○ gombokSzínes gombokEXIT (Kilépés) gomb
	Az eszközre történő váltás után, a fájl lejátszása közben	◀◀ (Keresés visszafelé)▶▶ (Keresés előre)■ (Leállítás)/▶ (Lejátszás)/■ (Szünet)
Eszköz beépített hangolóegységgel	Az eszközre történő váltás után, TV műsor nézése közben	P^/▽ gomb
Audió eszköz	Ha a vevő egység aktiválva van	▲⊕/⊖ gombMUTE gomb

Az Anynet+ funkció haszálatához a TV távkapcsolóját TV lehetőségre kell állítani.
A gomb csak felvételi módban működik.
A TV gombjaival nem vezérelhet Anynet+ eszközöket. Az Anynet+ eszközök csak a TV távkapcsolójával vezérelhetők.
A TV távkapcsolója bizonyos körülmények között nem működhet. Ilyen esetben válassza ki újra az Anynet+ eszközt.
Az Anynet+ funkciók nem működnek más gyártók termékein.
Anynet+ módban a színes gombok esetleg nem működnek megfelelően.
A ◀◀, ►▶ műveletek adott eszköz függvényében eltérhetnek.

Felvevő egységgel felvehet egy TV müsort.

Nyomja meg a ● gombot.

A felvétel elindul. (Csak akkor, ha az Anynet+ funkciót engedélyező felvelvő eszköz csatlakoztatva van.)

Az aktuális TV műsor felvétele folyamatban van TV nézés állapotban. Ha más eszközről néz vieófelvételt, a másik eszközről játszott videó lesz felvéve.
A TOOLS gomb megnyomása után a „Felvétel” kiválasztásával rögzítheti is a forrást.
Felvétel előtt ellenőrizze, hogy az antenna csatlakoztatóját megfelelően csatlakoztatta-e a vevőeszközhöz. Az antenna vevőeszközhöz történő csatlakoztatásához tekintse meg annak használati útmutatóját.

Hallgatás vevő egységen keresztül

A hangot vevő egységen keresztül is hallgathatja, nemcsak a TV hangszóróin keresztül.

1. Nyomja meg a TOOLS gombot. Majd az „Anynet+(HDMI-CEC)” kiválasztásához nyomja meg az ENTER-gombot. A ▲ vagy a ▼ gombok segítségével válassza ki a „Vevő” menüelemet, majd nyomja meg az ENTER-gombot.

2. Az ◀ vagy a ▶ gombok kal válassza a „Be” lehetőséget, majd nyomja meg az ENTER Gombot. Most már a vevő egységen keresztül hallgathatja a hangot.

3. A menüböl történő kilépéshez az EXIT gombot kell megnyomni.

Ha a vevő egység be van kapcsolva, a TV készülék hangját a 2 csatornás vevő készüléken keresztül is hallgathatja.
Ha a vevő egység kizárólag egy házimozi rendszert szolgál ki (csak audiót támogat), lehetséges, hogy nem jelenik meg az eszközök listájában.
Ha szerzői jogokkal kapcsolatos probléma merül fel, lehetséges, hogy a vevő egységen keresztüli hallgatás nem működik megfelelően.
Ha a TV tápellátása (a tápkábel kihúzása vagy áramszünet miatt) megszakad, amikor a „Vevő” beállítása „Be”, az „TV hangszóró” értéke „Ki” lehet, amikor újra bekapcsolja a TV-t. (lásd a 23. oldalon)

Szervizelés igénylése előtt olvassa el a következő pontokat:

Hiba	Megoldás
Az Anynet+ nem működik.	Ellenőrizze, hogy az eszköz Anynet+ eszköz-e. Az Anynet+ rendszer, kizárólag az Anynet+ eszközöket támogatja.Csak egy vevő egységet csatlakoztasson.Ellenőrizze, hogy az Anynet+ eszköz tápkábele megfelelően lett-e csatlakoztatva.Ellenőrizze az Anynet+ eszköz Videó/Audió/HDMI kábeleinek csatlakozásait.Ellenőrizze, hogy az Anynet+ (HDMI-CEC) Be állásban van-e az Anynet+ beállítás menújében.Ellenőrizze, hogy a TV távvezérlője TV-módban van-e.Ellenőrizze, hogy ez-e az Anynet+ kizárólagos távvezérlője.Az Anynet+ bizonyos esetekben nem működik (Csatornák keresése, Plug & Play, stb.)Ha csatlakoztatja vagy eltávolítja a HDMI kábelt, ügyeljen arra, hogy újra megkeresse az eszközöket vagy kapcsolja be újra a televíziót.Ellenőrizze, hogy az Anynet+ eszköz Anynet+ funkciója be van-e kapcsolva.
Az Anynet+ indítása.	Ellenőrizze, hogy az Anynet+ eszköz megfelelően lett-e csatlakoztatva a TV készülékhez, majd ellenőrizze, hogy az Anynet+ Beállítás menújében az Anynet+ (HDMI-CEC) Be állapotban van-e.A TV készülékre váltáshoz nyomja meg a TV távkapcsoló TV gombját.Nyomja meg a TOOLS gombot az Anynet+ menü megjelenítéséhez, és válassza ki a megfelelő menüt.
Kilépés az Anynet+ funkcióból.	Válassza az Anynet+ menü TV-nézés elemét.Nyomja meg a TV távkapcsoló SOURCE gombját és válasszon egy eszközt, ami nem Anynet+ eszköz.Nyomja meg a követező gombok valamelyikét a TV mód váltásához: P ☒ /☒ , CH LIST, PRE-CH, stb. (A csatorna gomb csak akkor működik, ha nincs csatlakoztatva hangolóegységgel ellátott Anynet+ egység.)
Anynet+ eszköz csatlakoztatása...üzenet jelenik meg a képernyön.	Nem használható a távkapcsoló az Anynet+ funkció beállításához, sem megtekintés módra váltáshoz.Ha az Anynet+ funkció beállítása megtörtént és a megtekintés módra történő váltás kész, akkor használhatja a távkapcsolót.
Az Anynet+ eszköz nem játszik le.	Plug & Play folyamat közben nem használható a lejátszás funkció.
A csatlakoztatott eszköz nem jelenik meg.	Ellenőrizze, hogy az eszköz támogatja-e az Anynet+ funkciókat.Ellenőrizze, hogy a HDMI kábel megfelelően lett-e csatlakoztatva.Ellenőrizze, hogy az Anynet+ (HDMI-CEC) Be állásban van-e az Anynet+ beállítás menújében (setup menu).Keresse újra az Anynet+ eszközöket.Az Anynet+ eszközt csak HDMI kábellel csatlakoztathatja. Egyes HDMI kábelék esetleg nem támogatják az Anynet+ funkcióit.Ha a folyamat rendellenesség (pl. a HDMI kábel vagy a tápkábel kihúzása, illetve áramszünet) miatt megszakad, ismételje meg az eszközkeresést.
A TV-műsor nem rögzíthető.	Ellenőrizze, hogy az antenna csatlakozóját megfelelően csatlakoztatta-e a vevőeszközhöz.

A legtöbb televíziós csatorna teletexten keresztül írásos információt szolgáltat. A teletext szolgáltatás tartalommutató oldala leírja, hogyan használhatja ezt a szolgáltatást. Továbbá tetszés szerint választhat a különböző opciók közül a távvezérlő gombjainak segítségével.

A teletextinformáció pontos megjelenítéséhez megbízható vételre van szükség. Különben információ veszhet el, vagy néhány oldal nem jeleníthető meg.

① □ (kilépés)

Kilépés a teletext képernyöröl.

2 3i (tartalomjegyzék)

A tartalomjegyzék oldal megjelenítése a teletext használata közben bármikor.

3 (tárolás)

Teletext oldalak tárolására szolgál.

4 (méret)

Megnyomásával dupla méretben jelenítheti meg a betűket a képernyő felső részén. A képernyő alsó részén ugyanehhez a művelethez nyomja meg ismét a gombot. A normal képernyőhöz a gomb ismételt megnyomásával térhet vissza.

5 ≡? (felfedés)

Rejtett szöveg (pl. fejtörök megfejtései) megjelenítése. A normal képernyőhöz a gomb ismételt megnyomásával térhet vissza.

6 (teletext be/vegyes)

A teletext mód aktiválása egy teletext szolgáltatást tartalmazó csatorna kiválasztását követően. Ismételt megnyomásával egyszerre jelenítheti meg, átfedésben, a teletext oldalt és a csatornán vett képet.

⑦ ≡... (mód)

A teletext mód kiválasztásához nyomja meg (LIST/FLOF). Ha LIST módban nyomja meg, a lista mentése módba vált. A Lista mentése módban a ☑ (tárolás) gombbal mentheti a teletext oldalt.

8 (aloldal)

Az elérhető aloldal megjelenítése.

9 ≡1 (fel)

A következő teletext oldalt jeleníti meg.

10 1 le

Az előző teletext oldalt jeleníti meg.

11 (tartás)

A képernyő tartása egy adott oldalon, ha az oldalhoz még további oldalak is tartoznak, amelyek automatikusan töltödnek be. Az üzemmódból a gomb ismételt lenyomásával léphet ki.

12 EX (törlés)

Oldal keresése közben megjeleníti a müsort.

13 Színes gombok (piros/zöld/sárga/kék)

Ha a műsorszolgáltató FASTEXT rendszert használ, a teletext oldalon található, színköddal jelölt különböző témák a színes gombokkal is kiválaszthatók. A kívánt művelethez nyomja meg a megfelelő színű gombot. Megjelenik egy további színes információkat tartalmazó oldal, amelyben ugyanezzel a módszerrel

választhat. Az előző vagy a következő oldal előhívásához nyomja meg a megfelelő színes gombot.

A távvezérlőn található számozott gombok megnyomásával közvetlenül válthat a teletext oldalak között.

A teletext oldalak hat kategóriába soroltak.

Betújel Tartalom

A A kiválasztott oldalszám.
B A sugárzó csatorna azonosítója.
C Aktuális oldalszám vagy kereséssel kapcsolatos jelzések.
D A dátum és az idő.
E A szöveg.
F Allapotinformáció.
FASTEXT információ.

A teletext-információ gyakran több, egymás után megjelenő oldalon jelenik meg, amelyek az alábbi módokon érhetők el:
◆ Az oldalszám beírásával
◆ Egy címnek a listából történő kiválasztásával
◆ Egy színes címsor kiválasztásával (FASTEXT rendszer)

Az TV gomb megnyomásával léphet ki a teletext megjelenítési módból.

A fali konzol felszerelését követően könnyen módosíthatja TV-je helyzetét.

Belépés a menübe

1. Nyomja meg a távvezérlő ▲, ▼, ◀ vagy ▶ gombját.

Megjelenik az automatikus falra szerelés képernyője.
Ha TV-nézés közben valamelyik iránygombra kattintva nem jelenik meg az automatikus falra szerelés képernyője, a menüből jelenítse meg a képernyőt.

- A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” opciót, majd nyomja meg az ENTER gombot.

- A ▲ vagy ▼ gomb megnyomásával válassza ki az „Fali konzol állítása” opciót, majd nyomja meg az ENTER↔ gombot.

A pozíció eltárolása

1. A ▲,▼,◀,▶ gombokkal állíthatja be a kívánt pozíciót.

Ha akkor nyomja meg valamelyik nyílgombot, amikor a TV-képernyőn nem látható képernyőmenü, akkor a beállítási képernyő jelenik meg.

A visszaállításhoz nyomja meg az INFO gombot. A ◀ vagy a ► gombbal válassza ki a „lgen” opciót, majd nyomja meg az ENTER Gombot. A pozíció visszaáll az alapértelmezett beállításra.

1. Nyomja meg a kék gombot.

A jelenlegi pozíció mentéséhez a ▲ vagy a ▼ gombbal válassza ki az 1., 2. vagy 3. pozíció mentését.

Ha nem kívánja menteni a jelenlegi pozíciót, nyomja meg a RETURN gombot.

Mentési mód választásakor a színgombok nem használhatók.

1. A mentéshez nyomja meg az ENTER← gombot.

Az 1. pozíció kiválasztásakor a „Jelnelegi, elmentett helyzet neve: 1. pozíció” üzenet jelenik meg.

1. Nyomja meg az ENTER↔ gombot.

A mentett pozíció a képernyőmenü bal oldalán jelenik meg.

A mentett pozícióba mozgatás

1. Hajtsa végre a „Belépés a menübe” 1. lépését.
2. Egy színgomb (vörös, zöld vagy kék) megnyomásával a fali konzol a mentett pozícióba áll.

A fali konzolt a három előre megadott pozíció egyikébe mozgathatja a vörös (1. pozíció), a zöld (2. pozíció) vagy a sárga gomb (3. pozíció) megnyomásával.
Ha az előre beállított pozícióba mozgatást követően módosítja a pozíciót, a pozíció megjelenítése eltűnik.

A felszereléshez lásd a fali konzolhoz kapott Szerelési útmutatót.
A termék felszereléséhez, illetve a fali konzol felszereléséhez és mozgatásához forduljon szakemberhez.
Ezt a szerelési útmutatót a fali konzol falra szereléséhez használja. Más építményhez való rögzítés esetén forduljon a legközelebbi márkakereskedőhöz.

Az automatikus falra szerelés az Anynet+ működésekor nem használható.
A 37 és 40 hüvelykes típus nem használható a régebbi elektromos fali konzollal (WMN5090A*).

A számítógép beállítása (a modelltől függően)

A Kensington zár olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. A zár kinézete és használatának módja – a gyártótól függően – eltérhet az ábrán láthatótól. A Kensington zár használatával kapcsolatban a hozzá tartozó kézikönyvben talál további információt. A zárat külön kell beszerezni.

1. Helyezze a zárszerkezetet a TV Kensington zárának nyílásába (1. ábra), majd fordítással zárja be (2. ábra).
2. Csatlakoztassa a Kensington zár kábelét.
3. Erősítse a kensington zárat asztalhoz vagy nehéz tárgyhoz.
   A Kensington zár elhelyezkedése a típustól függően változhat.

Hibaelhárítás: Mielőtt szakemberhez fordulna

Nincs kép vagy hang.	Ellenőrizze, hogy a tápfeszültség vezetéke csatlakoztatva van-e a fali csatlakozóaljzatba.A készülék ó gombját meg kell nyomni.Ellenőrizze a kép kontraszt- és fényerő-beállítását.Ellenőrizze a hangerőt.
A kép normális, de nincs hang.	Ellenőrizze a hangerőt.Ellenőrizze, hogy a távirányító MUTEgombját nem nyomta-e meg.A „TV hangszóró” legyen bekapcsolva.
A képernyő sötét, a tápfeszültségjelző pedig folyamatosan világít.	A számítógépen ellenőrizze a következőket: tápellátás, jelkábel.A TV-készülék a saját energiakezelő rendszerét használja.Mozdítsa meg a számítógép egerét vagy nyomja meg a billentyűzet valamelyik billentyűjét.
Nincs kép, vagy csak feketefehér kép van.	Színbeállítások módosítása.Ellenőrizze, hogy a kiválasztott műsorszórórendszer megfelelően működik-e.
A hangot és a képet zavarja valami.	Próbálja azonosítani a televízió működését befolyásoló elektromos készüléket, és tegye azt távolabb.Csatlakoztassa a televíziót egy másik tápfeszültség-aljzatba.
Elmosódott vagy szemcsés kép, illetve torz hang tapasztalható.	Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait.Ez a zavar beltéri antenna használata esetén gyakran fellép.
A távirányító nem megfelelően működik.	Cserélje ki a távvezérlő elemeit.Tisztítsa meg a távvezérlő felső szélét (az átviteli ablakot).Ellenőrizze, hogy az elemek a polaritásnak megfelelően vannak-e behelyezve.
Az ,Ellenőrizze a jelkábelt.’ üzenet jelenik meg.	Ellenőrizze, hogy az adatkábel megfelelően van-e a számítógéphez, illetve a videoforrásokhoz csatlakoztatva.Ellenőrizze, hogy a számítógép, illetve a videoforrások be vannak-e kapcsolva.
PC módban a ,Nem támogatott üzemmód.’ üzenet jelenik meg.	Ellenőrizze a videokártya maximális felbontását és frekvenciáját.Vesse össze ezeket az értékeket a megjelenítési mód adataival.
A sérült kép a képernyő sarkán jelenik meg.	Ha egyes külső eszközök esetében a „Csak pásztázás” lehetőséget választja, a sérült kép a képernyő sarkán jelenhet meg.Ezt a jelenséget a külső eszköz okozza, nem a TV.
Megjelenik a ,Alapértelmezett beállítások visszaállítása’ üzenet.	Akkor jelenik meg, ha azEXITgombot egy ideig lenyomva tartja.A termék beállításai az alapértelmezett beállításokra álltak vissza.
A TFT LCD panel (3 133 440) képpontból álló panelt használ, aminek előállítása magas szintű műszaki felkészültséget és felszereltséget igényel. Előfordulhat azonban, hogy a képernyőn ennek ellenére néhány világos és sötét képpont jelenik meg.Ezek a képpontok a készülék teljesítményét nem befolyásolják.

Műszaki és környezeti jellemzők

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem előtt. Ezért a müszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE26A450, LE26A451, LE32A450, LE32A451, LE32A454, LE37A450, LE37A451, LE40A450, LE40A451, LE40A454 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi müszaki jellemzőknek:

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.
Ez a készülék a B osztályba tartozó digitális készülék.

A modell neve	LE26A450	LE32A450
Képernyő mérete (képátló)	26 hüvelyk	32 hüvelyk
A PC felbontása	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Hang
Kimenő	5W x 2	10W x 2
Méret (Sz x H x M)
Készülékház	670 X 75 X 446 mm	800 X 79 X 522 mm
Állvánnyal	670 X 216 X 500 mm	800 X 252 X 577 mm
Súly
Állvánnyal	10 kg	13 kg
Környezeti feltételek
Üzemelési hőmérséklet	10 °C -40 °C (50 °F 104 °F)	10 °C -40 °C (50 °F 104 °F)
Üzemelési páratartalom	10 % -80 %, nem kondenzáló	10 % -80 %, nem kondenzáló
Tárolási hőmérséklet	-20 °C -45 °C (-4 °F 113 °F)	-20 °C -45 °C (-4 °F 113 °F)
Tárolási páratartalom	5 % -95 %, nem kondenzáló	5 % -95 %, nem kondenzáló
Forgótalp (bal/jobb)	0°	-20° ~ 20°
A modell neve	LE37A450	LE40A450
Képernyő mérete (képátló)	37 hüvelyk	40 hüvelyk
A PC felbontása	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Hang
Kimenő	10W x 2	10W x 2
Méret (Sz x H x M)
Készülékház	916 X 82 X 598 mm	990 X 82 X 636 mm
Állvánnyal	916 X 300 X 658 mm	990 X 300 X 694 mm
Súly
Állvánnyal	18 kg	21 kg
Környezeti feltételek
Üzemelési hőmérséklet	10 °C -40 °C (50 °F 104 °F)
Üzemelési páratartalom	10 % -80 %, nem kondenzáló
Tárolási hőmérséklet	-20 °C -45 °C (-4 °F 113 °F)
Tárolási páratartalom	5 % -95 %, nem kondenzáló
Forgótalp (bal/jobb)	-20° ~ 20°
A modell neve	LE26A451	LE32A451, LE32A454
Képernyő mérete (képátló)	26 hüvelyk	32 hüvelyk
A PC felbontása	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Hang Kimenő	5W x 2	10W x 2
Méret (Sz x H x M) Készülékház Állvánnyal	670 X 75 X 451 mm 670 X 216 X 500 mm	800 X 79 X 525 mm 800 X 252 X 577 mm
Súly Állvánnyal	10 kg	13 kg
Környezeti feltételek Üzemelési hőmérséklet Üzemelési páratartalom Tárolási hőmérséklet Tárolási páratartalom	10 °C -40 °C (50 °F 104 °F) 10 % -80 %, nem kondenzáló -20 °C -45 °C (-4 °F 113 °F) 5 % -95 %, nem kondenzáló	10 °C -40 °C (50 °F 104 °F) 10 % -80 %, nem kondenzáló -20 °C -45 °C (-4 °F 113 °F) 5 % -95 %, nem kondenzáló
Forgótalp (bal/jobb)	0°	-20° ~ 20°
A modell neve	LE37A451	LE40A451, LE40A454
Képernyő mérete (képátló)	37 hüvelyk	40 hüvelyk
A PC felbontása	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Hang Kimenő	10W x 2	10W x 2
Méret (Sz x H x M) Készülékház Állvánnyal	916 X 82 X 601 mm 916 X 300 X 658 mm	990 X 82 X 641 mm 990 X 300 X 694 mm
Súly Állvánnyal	18 kg	21 kg
Környezeti feltételek Üzemelési hőmérséklet Üzemelési páratartalom Tárolási hőmérséklet Tárolási páratartalom	10 °C -40 °C (50 °F 104 °F) 10 % -80 %, nem kondenzáló -20 °C -45 °C(-4 °F 113 °F) 5 % -95 %, nem kondenzáló
Forgótalp (bal/jobb)	-20° ~ 20°

A tápellátásra és energiafogyasztásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg.

Kontakt do SAMSUNG WORLDWIDE

⑥ Indikátor napájania

♦ Pridávanie kanálov

Melódia/Zábava/Úspora energie

A termék megfelelő leadása (Elektromos és elektronikus készülékek hulladékkezelése)

A terméken vagy a hozzá tartozó dokumentación szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobní. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészsékgárosodás, különítse ezt el a többi hulladéktól, és felelőségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektöl kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.
