HASZNÁLATI ÚTMUTATÓ MDS7208X CATA

MDS 7208 X - MDS 7208 WH - MDS 7208 BK HU Telepítési, használati és karbantartási utasítások

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A sütő energiahatékonysága 21

A KÉSZÜLÉK BEMUTATÁSA 23 7.1

A sütő tartozékai 24

A sütő specifikációi 26

AZ ESZKÖZ HASZNÁLATA 32 10.1 A készülék hőmérsékletének beállítása 32

A TELESZKÓPOS SÍNEK HASZNÁLATA 33

A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA 36

A fő funkciók magyarázata 44

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

KEDVES VÁSÁRLÓ! Köszönjük, hogy megvásárolta termékünket! Ezt a terméket korszerű, a környezetet tiszteletben tartó létesítményekben gyártottuk, a természet károsítása nélkül. Kérjük, olvassa el figyelmesen az ebben a felhasználói kézikönyvben található utasításokat és figyelmeztetéseket. A kézikönyv tartalmazza a termék biztonságos telepítéséhez, használatához és karbantartásához szükséges fontos információkat és figyelmeztetéseket, hogy maximálisan kihasználhassa berendezését. A kézikönyvet tartsa biztonságos, könnyen elérhető helyen, arra az esetre, ha a jövőben szükség lenne rá. A gyártó nem vonható felelősségre az olyan személyi sérülésekért vagy a környezetben vagy egyéb anyagokban bekövetkező károkért, amelyek a kézikönyv fordításából vagy nyomtatási hibáiból, vagy a készülék nem megfelelő működtetéséből erednek.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

FONTOS BIZTONSÁGI INFORMÁCIÓK

FONTOS BIZTONSÁGI INFORMÁCIÓK A sütő üzemi feszültsége 220–240 V. Csatlakoztassa a sütőt egy 16 amperes biztosítékhoz. Ha a házban a biztosíték jelenlegi értéke 10 ampernél kisebb, akkor szereltessen fel egy szakképzett villanyszerelővel egy 16 amperes biztosítékot. A sütőt mindig földelt csatlakozóaljzattal használja. A földelőberendezéseket szakképzett villanyszerelőnek kell beállítania. Vállalatunk nem vállal felelősséget azokért a károkért, amelyeket a termék földelés nélküli aljzattal történő használata eredményez. Ez a rész a személyi sérülések vagy az anyagi károk elkerüléséhez szükséges biztonsági utasításokat tartalmazza. Az utasítások figyelmen kívül hagyása érvénytelenítheti a jótállást, és az esetlegesen keletkező károkért vállalatunk nem vonható felelősségre. Ha a készülék belsejében található elektromos csatlakozásokat kiveszik, hogy hozzáférhetőek legyenek, akkor kapcsolja ki a készülék áramellátását, és forduljon a hivatalos szervizhez. Ne érjen a sütő belsejében található fűtőelemekhez, mert működés közben túlmelegednek. Legyen óvatos, mert a grillező funkció használata során a sütő felszíne felforrósodhat. A sütőtéren tartott gyúlékony tárgyak meggyulladhatnak. Ne tartson gyúlékony tárgyakat a sütőtérben. 2020.03.25.

Használjon sütőkesztyűt, amikor forró ételt vagy edényeket, például tepsiket stb. vesz ki a sütőből vagy a grillből. A sütő alkatrészei és a használt edények (tepsi stb.) felforrósodnak a használat során. A készülék és tartozékai működés közben felforrósodnak. Ne érjen a forró részekhez. Ne nyissa ki a készülék ajtaját, ha füst távozik belőle. Kapcsolja ki a készüléket, húzza ki, vagy kapcsolja ki a megszakítót. A sütőpapír érintkezésbe kerülhet a fűtőelemekkel és meggyulladhat. Előmelegítés során ne helyezzen sütőpapírt a tartozékra. Mindig helyezzen egy edényt vagy egy tortasütő formát a sütőpapírra. Csak a szükséges területre tegyen papírt. A sütőpapír nem lehet a tartozékon. VIGYÁZAT! Ezt a készüléket 8 évnél idősebb gyermekek és korlátozott fizikai, észlelési vagy szellemi képességekkel rendelkező személyek, vagy nem megfelelő tapasztalatokkal és ismeretekkel rendelkező személyek csak akkor használhatják, ha felnőtt felügyelete alatt állnak, vagy ha betartják a készülék működésével kapcsolatban kapott utasításokat, és tisztában vannak az esetlegesen felmerülő kockázatokkal. Gyermekeknek tilos a készülékkel játszaniuk.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

FONTOS BIZTONSÁGI INFORMÁCIÓK A készülék tisztítását és karbantartását felügyelet nélküli gyermekek nem végezhetik. Az eszköz működés közben felmelegedhet. Legyen óvatos, amikor a sütő belsejében lévő fűtőelemekhez ér. Gyermekektől tartsa távol. Ne használjon durva és súroló hatású szereket vagy éles fém kaparókat a sütő üvegajtajának tisztítására, mert eltörhet az üveg vagy megkarcolódhat a felszíne. A sütőket gyúlékony környezettől távol kell beszerelni. Csak az ehhez a sütőhöz ajánlott hőmérsékletmérőt használja. A sütő tisztításához ne használjon gőztisztítót. VIGYÁZAT! Mielőtt kicserélné a lámpát, az áramütés elkerülése érdekben húzza ki a készüléket, vagy kapcsolja le a főkapcsolót. Ha megsérül a tápkábel, akkor adott típusú vagy olyan kábellel kell kicserélni, amelyet a gyártó vagy egy hivatalos szerviz jóváhagyott. A termikus áramkör-megszakító nem megfelelő elhelyezéséből adódó károk elkerülése érdekében az eszközt nem szabad külső áramkörökhöz, például időzítőkhöz vagy mindig be- vagy kikapcsolt áramkörökhöz csatlakoztatni.n A hozzáférhető alkatrészek felforrósodhatnak. Grillezés közben a gyermekeket tartsa távol. 6

A kiömlött ételeket tisztítás előtt el kell távolítani. A TELEPÍTÉS SORÁN ÉS A TELEPÍTÉS UTÁN KÖVETENDŐ UTASÍTÁSOK A készülék beszerelését kizárólag a Silverline egyik hivatalos szervize végezheti. A készülék a sütés és a tisztítás megkönnyítése érdekében nagy teljesítményű légkeringető rendszerrel van felszerelve. Ennek biztosítása érdekében kövesse az utasításokat. A készüléket úgy kell a beszereléshez használt szekrényen elhelyezni, hogy a hátulja a fal felé nézzen. A készülék működtetése előtt ellenőrizze, hogy eltávolított-e minden csomagolóanyagot. A készüléket kizárólag a használati útmutatóban ismertetett rendeltetésszerű használatnak megfelelően használja. Ezt a készüléket kizárólag otthoni konyhában való sütésre tervezték. Ipari vagy laboratóriumi használatra nem alkalmas. A készüléket ne használja vagy hagyja kültéren. A készüléket ne használja víztestekhez közel, nedves talajon vagy medence közelében. A készülék külső időzítővel vagy távirányító rendszerrel történő használatra nem alkalmas. A készüléket gyermekek, értelmi fogyatékos vagy tapasztalatlan személyek kizárólag csak cselekvőképes felnőtt felügyelete alatt használhatják, aki felelősséget vállal.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

FONTOS BIZTONSÁGI INFORMÁCIÓK Ha a készülék ajtaja vagy az ajtó tömítése megsérül, akkor csak azután használja, hogy egy hivatalos szervizben megjavították. Ne lógassa le a tápkábelt az asztal vagy a pult széléről. A karbantartási és a javítási munkálatokat kizárólag hivatalos szerviz végezheti, és kizárólag eredeti pótalkatrészeket lehet használni. MŰKÖDÉSRE VONATKOZÓ FIGYELMEZTETÉSEK A készülék használata előtt ellenőrizze, hogy eltávolított-e minden csomagolóanyagot.

csatlakozódugót tápkábelből. Soha ne érjen a készülékhez, ha keze vagy lába vizes vagy nedves. Ne engedje, hogy gyermekek vagy kiskorú személyek felügyelet nélkül használják a készüléket. Gondatlanság esetén a sütő ajtaja leválhat a zsanérról és megsértheti a kezét. Ha a sütő meghibásodik vagy nem megfelelően működik, akkor kapcsolja ki és húzza ki. Amikor nem használja a sütőt, akkor bizonyosodjon meg arról, hogy az összes funkció “OFF” (ki) állásban van.

A készüléket kizárólag sütésre lehet használni. Bármilyen egyéb célú használat (pl. a helyiség fűtése, amelyben található) veszélyes és helytelen. Vállalatunk nem vonható felelősségre személyeket vagy állatokat ért olyan sérülésekért vagy tárgyakat ért olyan károkért, amelyeket a készülék nem megfelelő, helytelen vagy nem rendeltetésszerű használata eredményezett.

Mindig viseljen sütőkesztyűt, amikor kiveszi a tepsit a sütőből.

A sütő első használata során a szigetelőanyagok és a fűtőelemek okozta szag jelentkezhet. Ilyen esetekben működtesse a sütőt étel behelyezése nélkül kb. 30 percig maximum hőmérsékleten, az alsó és felső (és ha elérhető, 3D) sütési funkció használatával.

Vállalatunk nem vállal felelősséget a sütő veszélyes vagy nem megfelelő működése miatt keletkezett károkért.

Az Ön biztonsága és a sütő tisztasága érdekében mindig tartsa tisztán a sütőt. A működtetés után a sütőben maradt olajmaradványok idővel károsíthatják a sütő felületét. A karbantartási és a javítási munkálatokat kizárólag hivatalos szerviz végezheti, kizárólag eredeti pótalkatrészek felhasználásával.

A sütő károsodhat, ha a fenti figyelmeztetések bármelyikét figyelmen kívül hagyja.

Soha ne süssön a sütő alján. Ne takarja le a sütőt alumínium fóliával. A sütő mozgatása, tisztítása és szervizelése alatt húzza ki a készüléket. Soha ne próbálja meg eltávolítani a 2020.03.25.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

FONTOS BIZTONSÁGI INFORMÁCIÓK Tartsa meg a készülék eredeti csomagolását.

VIGYÁZAT! A sütőt ne mozgassa és ne vegye ki a csomagolásból az ajtó fogantyújánál fogva.

Áramkimaradás esetén a készülék működése megszakad. Termékmodelltől függően az áramellátás helyreállása után a sütés újraindul, vagy ismét be kell állítani a sütési időt.

Használja az eredeti csomagolást a készülék szállításához, és kövesse a csomagoláson található kezelésre vonatkozó jelöléseket. Ha nincs meg az eredeti csomagolás; Ne érje ütés a készülék külső felületét.

Az óralapon lecsapódó pára elkerülése érdekében nyissa ki legalább 3 percig a sütő ajtaját a sütés befejezése után. MEGFELELŐSÉGI NYILATKOZAT A készülék azon elemei, amelyek élelmiszerekkel érintkezhetnek, megfelelnek 89/109/EGK irányelvnek. A CE jelöléssel kijelentjük, hogy felelősségünk biztosítani, hogy a készülék megfeleljen az európai irányelveknek, valamint a biztonsággal, az egészséggel, valamint a környezetvédelemmel kapcsolatos jogszabályi követelményeknek. Ellenőrizze, hogy a sütő jó állapotban van-e, és nem sérült-e, amikor kiveszi a csomagolásból. Kétség esetén ne használja a készüléket: forduljon szakemberhez. A csomagolóanyagokat, például a nejlon csomagolást, a polisztirol habot és a szegeket tartsa gyermekektől távol, mivel ezek veszélyt jelenthetnek a gyermekekre.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

FONTOS BIZTONSÁGI INFORMÁCIÓK Ne helyezzen nehéz terheket a készülékre. Szállítás során a talajjal párhuzamos pozícióban helyezze el a készüléket (a felső oldal nézzen felfelé). Csomagolás A csomagolóanyagok mindegyike újrahasznosítható. A csomagolóanyagok maradványait a környezet védelme érdekében dobja újrahasznosító konténerekbe. A régi készülékek ártalmatlanítása A túl régi vagy működésképtelen készülékeket ne dobja közvetlenül a szemétbe. A régi elektromos és elektronikus eszközök tartalmazhatnak újrafelhasználható és hasznosítható alkatrészeket. Ellenkező esetben a működtető alkatrészeket tartalmazó és a hulladéklerakóra kerülő készülékek tartalmazhatnak olyan anyagokat, amelyek károsak lehetnek a környezetre. Az elektromos és az elektronikus alkatrészek újrahasználatának biztosítása érdekében szállítsa a készüléket a gyártóval egyeztetett adott gyűjtőközpontokba. A jelen felhasználói kézikönyvet javasolt megtartani, mert információkat tartalmaz a készülék működtetésével kapcsolatban, ha a készüléket másik felhasználónak adják át. A készülék leselejtezése és ártalmatlanítása előtt meg kell akadályoznia az emberi egészségre és a környezetre gyakorolt esetleges negatív hatásokat. Ellenkező esetben a készülék alkalmatlan hulladékká válik.

Ez a szimbólum azt jelöli, hogy a készülék a háztartási hulladéktól elkülönítve kezelendő, azt elektromos és elektronikus hulladékgyűjtő központokba kell szállítani. A készülék ártalmatlanítását a helyi környezetvédelmi előírásoknak megfelelően kell elvégezni. A készülék ártalmatlanítására, újrahasználatára és újrahasznosítására vonatkozó részletes információkat a hatóságoktól lehet beszerezni.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A SÜTŐ SPECIFIKÁCIÓI

A SÜTŐ SPECIFIKÁCIÓI Ezeket a készülékeket úgy tervezték, hogy egyfázisú 220–240 V-os tápfeszültséggel, 50–60 Hz-en működjenek. 

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A SÜTŐ SPECIFIKÁCIÓI MDS 7208 X - MDS 7208 WH - MDS 7208 BK Sütőlámpa

15 W A termék méretei (Szélesség)

A termék méretei (Mélység)

A termék méretei (Magasság)

A termék beszereléséhez használt szekrény méretei (Szélesség)

A termék beszereléséhez használt szekrény méretei (Mélység)

A termék beszereléséhez használt szekrény méretei (Magasság)

220–240 V Maximális teljesítmény

2650 W Maximális teljesítmény

2650 W A hely méreteit, ahova a terméket elhelyezik, a sütő specifikációinak megfelelően kell lemérni.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A SÜTŐ SPECIFIKÁCIÓI

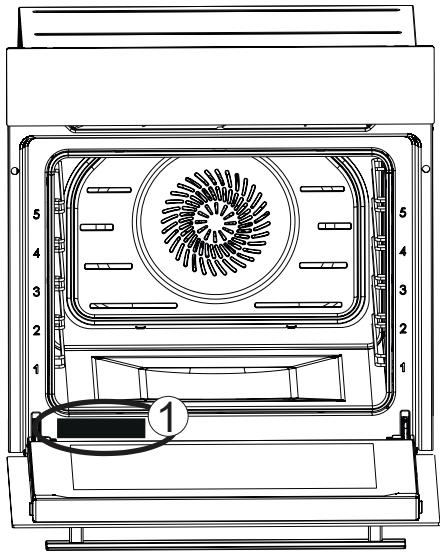

2. ábra Az adattábla, amelyen a sütő műszaki specifikációi találhatók, a sütő konyhába történő beszerelése után is hozzáférhető. Az adattábla megtekintéséhez nyissa ki a sütő ajtaját. Pótalkatrész rendelésekor használja az adattáblán található információkat a sütő modelljének meghatározásához (2/1 ábra).

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK BESZERELÉSE

A KÉSZÜLÉK BESZERELÉSE A készülék beszerelését kizárólag a Silverline hivatalos szervize végezheti. Vállalatunk nem vonható felelősségre a személyeket, környezetet vagy egyéb anyagokat ért olyan károkért, amelyeket a készülék nem megfelelő beszerelése okozott. A csomag felbontása után ellenőrizze a készüléket. Ne csatlakoztassa a készüléket, ha az a szállítás közben megsérült. Olvassa el alaposan a tartozékok telepítésére vonatkozó oldalakat. A készülék használata előtt vegye le és távolítsa el az összes csomagolóanyagot és ragasztószalagot a sütőtérből és az ajtóról. A készüléket kétféleképpen lehet beszerelni: pult alá és faliszekrénybe. Az egyes opciókra vonatkozó beszerelési méretek alább találhatók. A készüléket ne telepítse dekoráció vagy bútorburkolat mögé. Ez kockázatot jelentene a túlmelegedés miatt. A bútort a készülék beszerelését megelőzően el kell elvágni. Az esetlege sorját el kell távolítani. Negatívan befolyásolhatják az elektromos berendezések működését. A sérülések elkerülése érdekében használjon védőkesztyűt. A szekrény belsejének szellőzése és hűtése, valamint a készülék megfelelő működése érdekében a rajzokon feltüntetett hézagokat be kell tartani. A bútor falainak, amelybe a készüléket beszerelik, hőállónak kell lenniük. Különösen, ha az oldalfalak bevont forgácslemezből készültek, akkor a

bevonatnak 120 °C-ig kell védelmet biztosítania. A meghatározott hőmérsékletnek nem ellenálló műanyag vagy ragasztóbevonat deformálódhat és megsérülhet. A sütőt a beszerelés során olyan támaszra kell helyezni, amely elbírja annak súlyát. A beszerelés befejezésekor biztonsági okokból meg kell akadályozni, hogy a készülék közvetlenül érintkezzen az elektromos alkatrészekkel. A szigetelést és védelmet biztosító alkatrészeket úgy kell felszerelni, hogy azokat semmilyen eszközzel ne lehessen eltávolítani. A hatékonyabb légáramlás biztosítása érdekében javasoljuk, hogy fali szekrénybe szerelje be a készüléket. A hatékonyabb légáramlás biztosítása érdekében el kell távolítani a konyhai szekrény hátulját. Javasoljuk, hogy biztosítson legalább 70 mm-es hézagot a konyhaszekrény hátuljától mérve, amelybe a készüléket beszerelik. A készüléket nem javasoljuk hűtőszekrény vagy mélyhűtő közelében beszerelni. Ellenkező esetben az eloszló hő negatívan befolyásolhatja ezeknek a készülékeknek a teljesítményét. Annak érdekében, hogy a sütő készen álljon a működtetésre, gondoskodjon a beszerelés helyének elektromos ellátásáról. Majd hívja a Silverline hivatalos szervizét.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

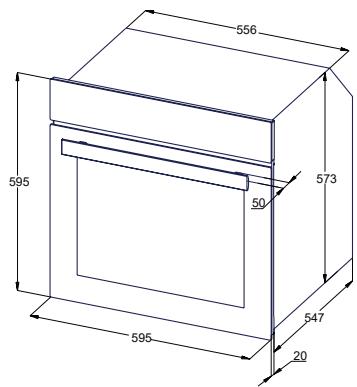

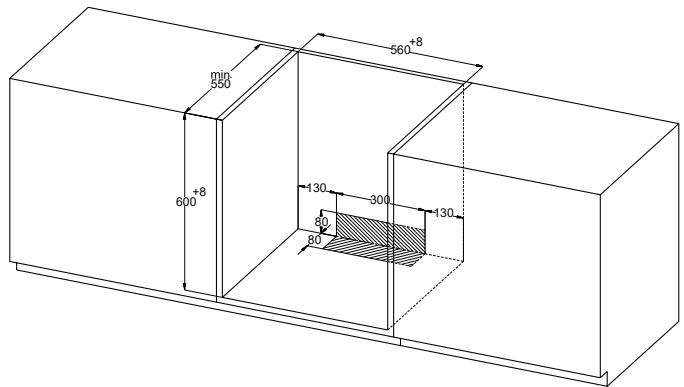

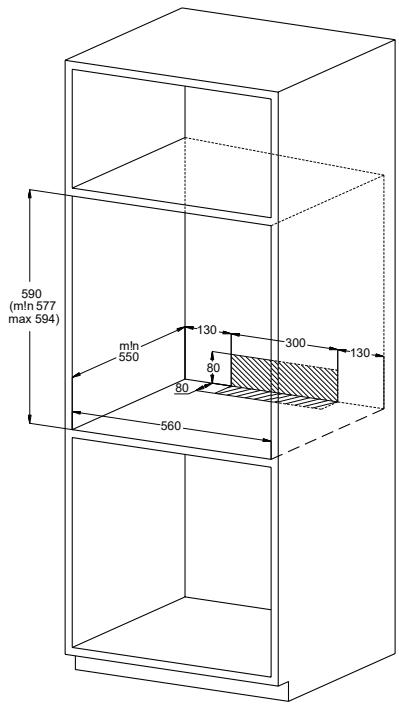

A KÉSZÜLÉK BESZERELÉSE A rajzokon szereplő méretek mmben vannak megadva.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A SÜTŐ BESZERELÉSE A SZEKRÉNYBE A kézikönyvben szereplő ábrák referenciaként szolgálnak

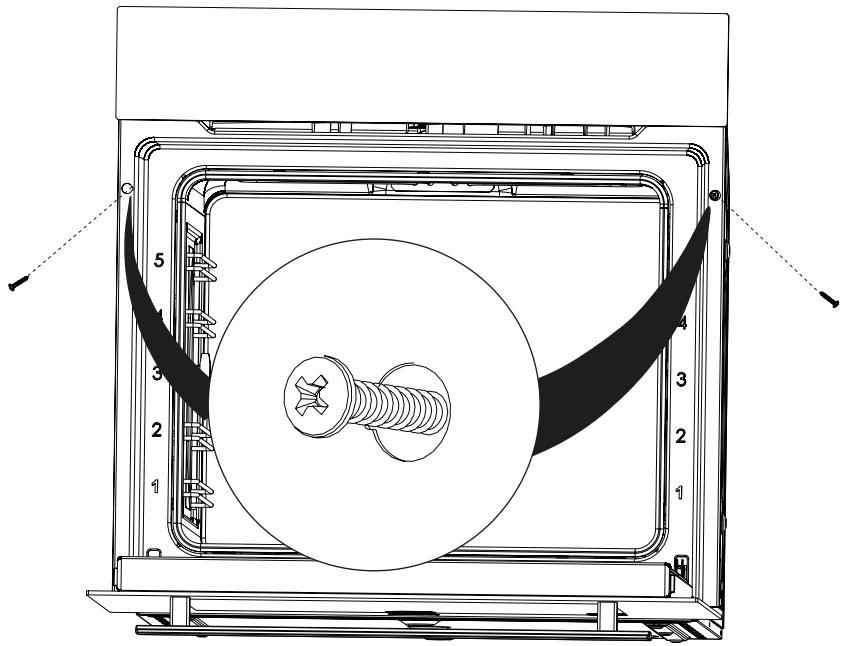

4. ábra Helyezze a készüléket a beépítéshez használt szekrény közepébe. Nyissa ki a készülék ajtaját, és fúrjon furatokat a sütőn található furatoknak megfelelően egy 3,9 x 22 átmérőjű fúróval, majd hajtsa be a csavart.

Ha anélkül hajtja be a csavart, hogy előtte a csavar átmérőjének megfelelő méretű furatot fúrna, az kárt okozhat a bútorban.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A SÜTŐ BESZERELÉSE A SZEKRÉNYBE

Ügyeljen arra, ne sértse fel a beszereléshez használt furatokat azzal, hogy túl nagy nyomást gyakorol a csavarokra. A készülék tetszés szerint beszerelhető egy magasan elhelyezett szekrénybe vagy a pult alá. Javasoljuk, hogy biztosítson legalább 70 mm-es hézagot a konyhaszekrény hátuljától, amelybe a sütőt beszerelik A szigetelést és védelmet biztosító alkatrészeket úgy kell felszerelni, hogy azokat semmilyen eszközzel ne lehessen eltávolítani. Ha a sütő fölötti pultba beépített főzőlapot szerelnek, akkor a sütő és a főzőlap tápkábeleit külön kell választani biztonsági okokból, valamint hogy a sütő később szükség esetén könnyebben eltávolítható legyen.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

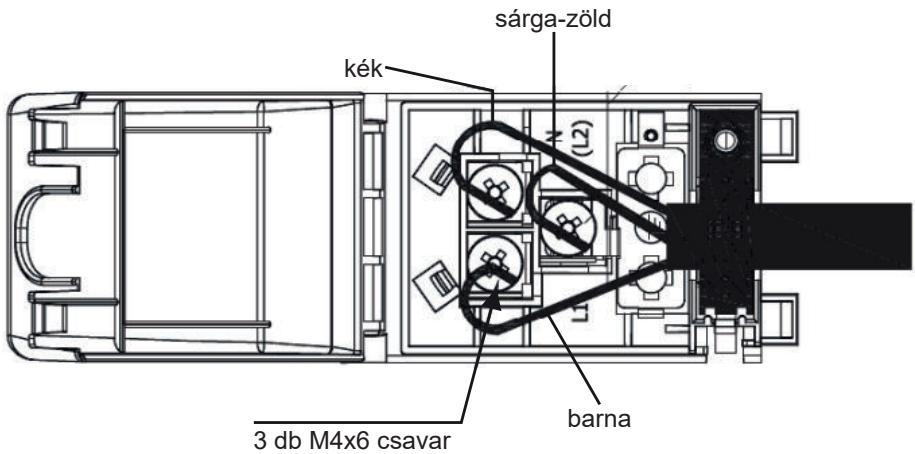

ÁRAMELLÁTÁS A készüléket kizárólag engedéllyel rendelkező szerviz csatlakoztathatja a fő elektromos berendezéshez, az aktuális szabályoknak és jogszabályoknak megfelelően. Győződjön meg arról, hogy a hálózat áramerőssége megegyezik a készülék alsó részének elején található adattáblán feltüntetett értékkel. Ha a házban a kapcsoló jelenlegi értéke 16 ampernél kisebb, akkor szereltessen fel egy szakképzett villanyszerelővel egy 16 amperes biztosítékkapcsolót. A készüléket mindig le kell földelni. A földelőberendezéseket szakképzett villanyszerelőnek kell beállítania. A sütő tápkábele földelt csatlakozódugóval van felszerelve. A csatlakozódugót földelt vezetékkel kell használni. A készüléket úgy kell elhelyezni, hogy az áramellátáshoz használt kimenet vagy kettős pólusú kapcsoló könnyen elérhető legyen. A tápkábelt úgy helyezze el, hogy ne érintkezzen forró felületekkel, és ne csíptesse a termék burkolatába. A tápkábel hőmérséklete nem érheti el a környezeti hőmérsékletet 50 °C-kal meghaladó hőmérsékletet. Ha a tápkábel megsérül, akkor kérjük, forduljon a legközelebbi hivatalos szervizhez. A hivatalos szervizben cseréltesse ki a kábelt egy azonos méretű, műanyag szigeteléssel ellátott kábelre, amely ellenáll a készülék által igényelt elektromos áramerősségnek. Ha a készüléket közvetlenül a hálózathoz csatlakoztatják, akkor a készülék és a hálózat közé egy dupla pólusú kapcsolót kell felszerelni, amely alkalmas a kívánt terhelés elviselésére az aktuális jogszabályok szerint, és amely érintkezési pontjai között 3 mm-es hézag található. A kettős pólusú kapcsoló nem szakíthatja meg a földelővezetéket. Nem javasoljuk adapterek, többcsatlakozós aljzatok vagy hosszabbítók használatát. Ha feltétlenül szükséges, akkor a vonatkozó biztonsági jogszabályok betartásával alkalmazható adapter vagy hosszabbító kábel. Az adapter maximális áramterhelését és maximális teljesítményét azonban soha nem szabad túllépni. A csatlakoztatás befejezésekor tesztelje a fűtőelemeket 3 percig.

A készülék elektromos biztonsága kizárólag akkor garantált, ha megfelelően, megfelelő áramforráshoz van csatlakoztatva, a vonatkozó szabályoknak megfelelő földeléssel. Vállalatunk nem vonható felelősségre személyeket vagy állatokat ért olyan sérülésekért vagy tárgyakat ért olyan károkért, amelyeket a készülék nem megfelelő földelése okozott.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

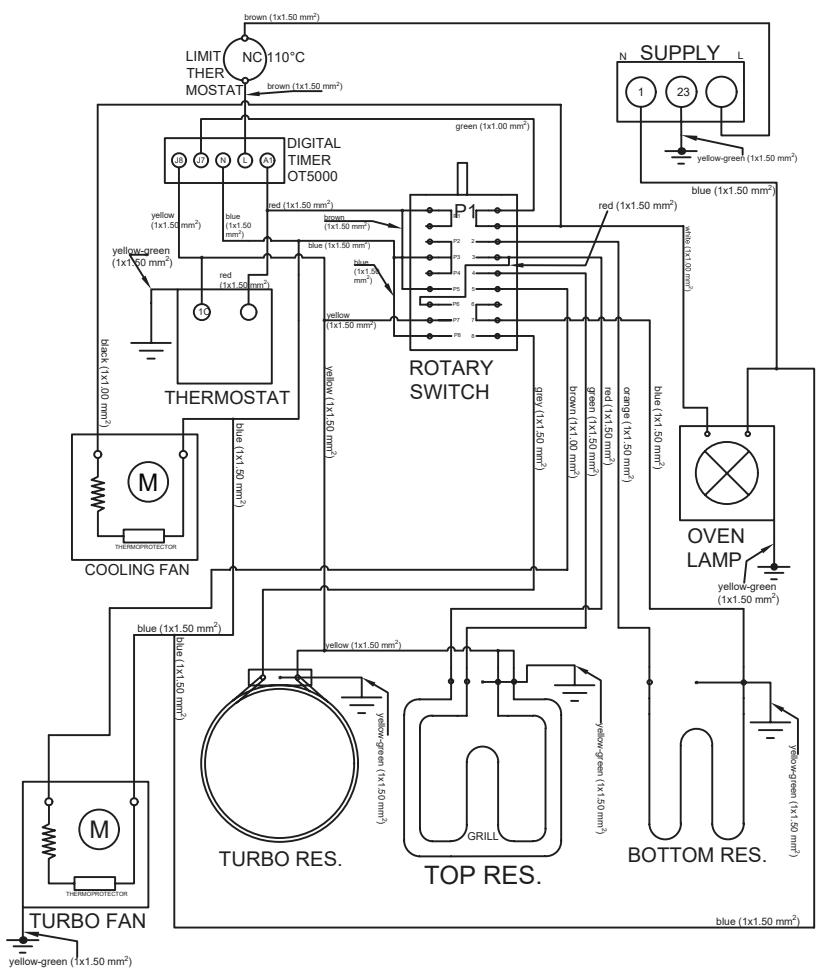

yellow-green (1x1.50 mm2)

5. ábra TEENDŐK A KÉSZÜLÉK ELSŐ MŰKÖDTETÉSEKOR Állítsa a hőmérsékletet a maximális szintre. Állítsa a funkciógombot alsó-felső grillezés pozícióba (vagy 3D pozícióba, ha van). Működtesse így a sütőt üresen 30 percig. 20

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

ÁRAMELLÁTÁS A sütő energiahatékonysága

Nyissa ki az ablakokat a szoba szellőztetésére. Ekkor a szigetelőanyagok és a fűtőelemek okozta szag és füst jelentkezhet. Ilyen esetekben várjon, amíg eltűnik a szag és a füst, mielőtt bármilyen ételt helyezne a sütő belsejébe. Tisztítsa meg a sütő belsejét szappanos vízzel benedvesített puha ruhával.

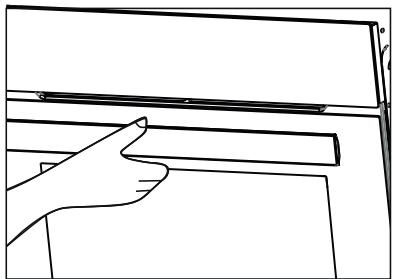

6. ábra Az ajtó kinyitásához mindig a közepénél fogja meg a fogantyút. VIGYÁZAT! A sütő első üzembe helyezése előtt mossa le a komponenseket, például a tepsit vagy a rácsot lúgos (nem súroló hatású) tisztítószerekkel.

A sütő energiahatékonysága

A nagy energiahatékonyságú, hőszigeteléssel ellátott sütőket kell előnyben részesíteni. Ha sütés közben gyakran kinyitják a sütő ajtaját, azzal minden alkalommal hideg levegőt engednek be a sütőbe, ami energiaveszteséghez vezet. Ezért csak akkor nyissa ki a sütő ajtaját, amikor szükséges. Próbáljon meg egyszerre több fogást elkészíteni a sütőben. Először vegye ki az alacsonyabb hőmérsékleten elkészített ételt,

és használjon kevesebb energiát anélkül, hogy megváltoztatná a sütő hőmérsékletét. Használja fel a sütés után megmaradt felesleges hőt a következő étel elkészítéséhez. Ezzel energiát takarít meg. A sütő előmelegítő funkcióját rövid ideig (maximum 10 percig) használja.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

ÁRAMELLÁTÁS A sütő energiahatékonysága

A fagyasztott ételt a sütőben sütés előtt fel kell engedni. A sütő az aktuális hőmérsékleten folytatja a sütést, és így kevesebb energiát használ fel, mint amikor a sütési idő előtt néhány perccel kikapcsolják.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

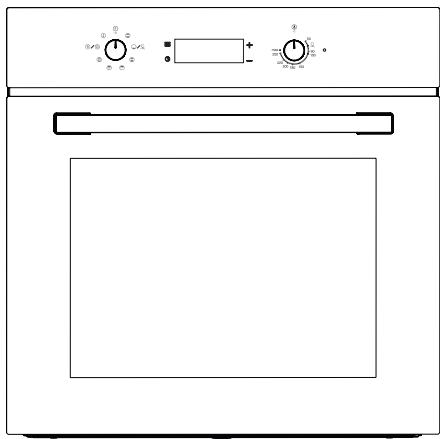

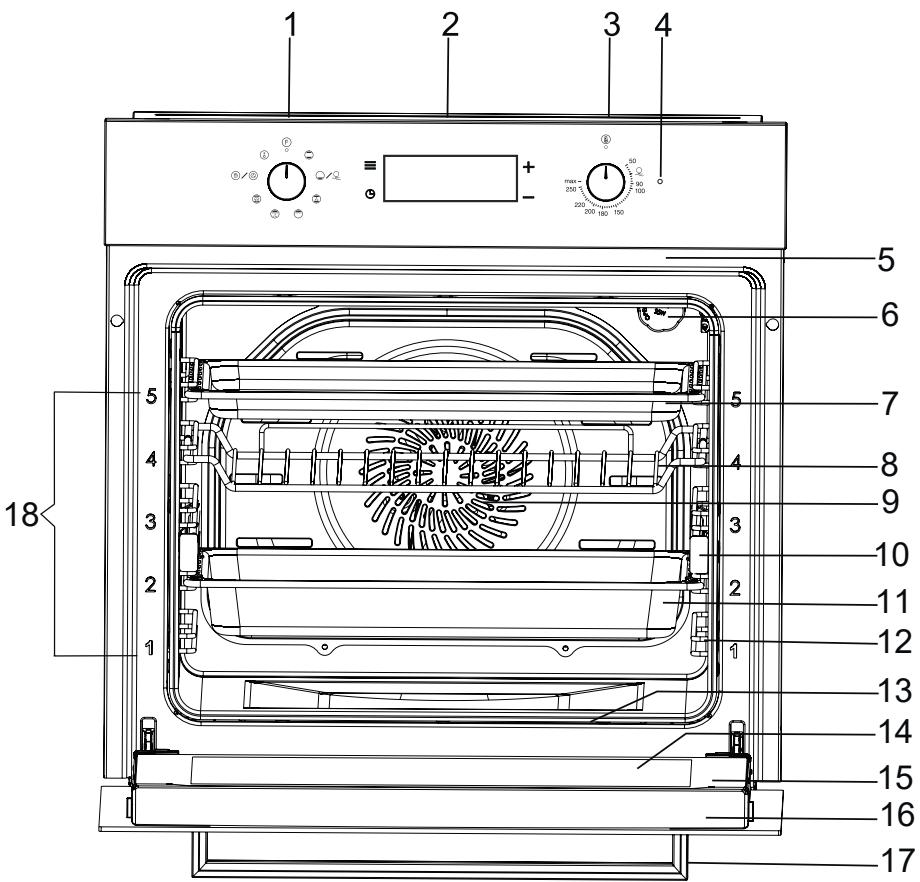

Funkcióválasztó gomb Érintőképernyős időzítő Sütő hőmérsékletét beállító gomb Figyelmeztető lámpa Felső ellenállás Lámpa Alacsony falú tepsi (Opció) Sütőrács Ventilátor

101112 131415161718-

Teleszkópos sínek Mély tepsi Drótállvány Alsó ellenállás Belső üveg Sütőajtó Ajtó felső műanyag része A sütő fogantyúja Állványszintek

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK BEMUTATÁSA A sütő tartozékai

7.1 A sütő tartozékai Az első működtetés előtt tisztítsa meg a sütő tartozékait. Miután megtisztította és szivaccsal lemosta a tartozékokat, törölje őket szárazra. Távolítson el a sütőtérből minden olyan tartozékot, amelyre nincs szüksége. Sütőrács

10. ábra Állványokhoz és tepsikhez.

8. ábra Lap torta- és szufléformákhoz Sütéshez és fagyasztott étel sütéséhez. A drótállvány szintjei különleges felépítésüknek köszönhetően akkor is vízszintes pozícióban maradnak, amikor kihúzzák őket a sütőből. Fennáll a veszélye annak, hogy a lap kicsúszik, és kiömlik az étel.

A teleszkópos sínek segítségével meghosszabbíthatja a sütőállvány szintjét. A teleszkópos sín használatakor nem áll fenn az étel kiöntésének a veszélye.

9. ábra Univerzális tepsi süteményekhez, krémes süteményekhez, fagyasztott ételekhez, valamint nagy húsdarabokat tartalmazó húsételekhez. Használhatja zsírgyűjtő tálként, ha közvetlenül a sütőrácson grillez. Teleszkópos sínek

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

AZ ELSŐ HASZNÁLAT ELŐTT

AZ ELSŐ HASZNÁLAT ELŐTT A készülék első használata előtt el kell végezni néhány beállítást. A sütőtér és a tartozékok tisztítása Mielőtt először ételt készít a készülékben, tisztítsa meg a sütőteret és a tartozékokat. A sütőtér tisztítása Az új készülék szagának eltávolításához melegítse az üres sütőteret zárt ajtó mellett. Ellenőrizze, hogy nem maradtak-e csomagolásmaradványok, pl. hungarocell a sütőtérben, és távolítsa el a ragasztószalagot a készülék belsejéből. A melegítés előtt törölje át a sütőtér sík felületeit egy puha, nedves ruhával. A folyamat alatt végig szellőztesse a konyhát. Miután kihűlt a sütőtér, tisztítsa meg a sík felületeket mosószerrel és konyharuhával. A tartozékok tisztítása Tisztítsa meg alaposan a tartozékokat egy puha kefével vagy mosószeres vízzel és konyharuhával.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK SPECIFIKÁCIÓI ÉS MŰKÖDÉSE A sütő specifikációi

A KÉSZÜLÉK SPECIFIKÁCIÓI ÉS MŰKÖDÉSE

9.1 A sütő specifikációi

Menü gomb Funkcióváltó Gyermekzár Idő Riasztási hangjelzés hangereje A kijelző fényerejének beállítása Délelőtti/délutáni idő kijelzése

8. 9. 10. 11. 12. 13. 14.

Termosztát ikon Plusz gomb Program gomb Főzési idő Sütési idő vége Riasztás Mínusz gomb

A Menü gomb használata: A gomb egyes lenyomásaival egymás után aktiválható a gyermekzár, az idő (ha nincs beállítva a sütési idő), a riasztás hangerejének és a képernyő fényerejének a beállítási módja, és a beállítás során megjelenik a megfelelő szimbólum. Program gomb: A gomb egyes lenyomásaival egymás után aktiválható a sütési idő végének (ha be van állítva a sütési idő) és a riasztás hangerejének a beállítási módja, és a beállítás során megjelenik a megfelelő szimbólum. 26

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK SPECIFIKÁCIÓI ÉS MŰKÖDÉSE A sütő specifikációi

Gyermekzár Ez a funkció megakadályozza, hogy a felhasználó véletlenül módosítsa a sütő órájának a beállítását. Ha a gyermekzárat akkor aktiválják, amikor nincs működésben egyik sütési program sem, és a sütő ki van kapcsolva, akkor aktiválódik a billentyűzár, és a sütő inaktív állapotba lép. A Menü gomb kivételével az összes gomb inaktívvá válik. Az órán villogni kezd a szimbólum. A sütőt csak a gyermekzár inaktiválása után lehet működtetni. Ha a billentyűzárat aktivált sütőprogram alatt aktiválják, akkor csak a billentyűket zárolja a rendszer. A Menü gomb kivételével az összes gomb inaktívvá válik Az sütő óráján világítani kezd a lakat szimbólum. Ha aktiválva van a gyermekzár, akkor a sütési program befejezésével a funkcióvezérlő lezár, a gyermekzár funkció aktiválódik, és a sütőt nem lehet ismét működtetni. A sütőórát a billentyűzár kikapcsolása után lehet működtetni. A billentyűzár aktiválásához, amikor nem tartózkodik egyik menüben sem: A “Menü” gomb egyszeri megérintésekor villogni kezd a billentyűzár ikon. A kijelzőn megjelenik az “OFF” (Ki) felirat. A gyermekzárat a “+” gomb megérintésével lehet kikapcsolni. Ekkor megjelenik az “ON” (Be) felirat a kijelzőn, és a ikon folyamatosan világít. Szeretném inaktiválni a gyermekzárat A “Menü” gomb megérintésekor villogni kezd a “ON” (Be) felirat a kijelzőn.

ikon a kijelzőn. Megjelenik az

A gyermekzárat a “-” gomb megérintésével lehet kikapcsolni. Ekkor megjelenik az “ON” (Be) felirat a kijelzőn, a ikon pedig eltűnik. Az óra beállítása: Amikor a termék csatlakozik az áramforráshoz, akkor a kijelzőn megjelenik az idő ikon, és villogni kezd az “OFF” (Ki) felirat. A sütő használatához nyomja meg egyszer a “Menü” gombot, ekkor beállíthatja az órát a “+” / “-” gombok segítségével. Az óra beállítása után a beállítási módból való kilépéshez nyomja meg a “Menü” gombot, vagy várjon 5 másodpercet; ekkor az óra jelenik meg a kijelzőn. A sütőn korábban beállított óra átállításához végezze el az alábbiakat, miután kilépett minden menüből: Ha kétszer lenyomja a “Menü” gombot, akkor villogni kezd a kijelzőn.

az óra beállításához nyomja meg a “+” / “-” gombokat.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK SPECIFIKÁCIÓI ÉS MŰKÖDÉSE A sütő specifikációi

Az óra beállítása után a beállítási módból való kilépéshez nyomja meg a “Menü” gombot, vagy várjon 5 másodpercet.

Az órát nem lehet beállítani, ha bármilyen sütési beállítás aktív. Órabeállítás módja 24 órás/12 órás opció Az alapértelmezett beállítás a 24 órás. A 12 órás (délelőtt/délután) üzemmódra váltáshoz nyomja le a “Plusz” (+) gombot 5 másodpercig, miután kilépett az összes beállítási módból, és az óra látható a kijelzőn, az üzemmód váltását sípolás jelzi. A 12 órás üzemmódban megjelenik az “AM” (délelőtt) vagy a “PM” (délután) ikon a kijelzőn. Ugyanezekkel a lépésekkel lehet a másik üzemmódra is váltani. A riasztási hangjelzés beállítása A riasztás hangjelzésének módosításához végezze el az alábbiakat, miután kilépett minden menüből: Ha háromszor megérinti a “Menü” gombot, akkor villogni kezd a kijelzőn

a kívánt hangerő kiválasztásához nyomja meg a “+” és a “-” gombot. A hangerő beállítása után érintse meg a “Menü” gombot, vagy várjon 5 másodpercig a beállítási módból való kilépéshez. A gyári alapbeállítás szerinti hangerő a legnagyobb, “b-03” hangerő. VIGYÁZAT! A beállított hangerő “b-01”, “b-02” vagy “b-03” feliratként jelenik meg a kijelzőn, és a kapcsolódó ikon eltűnik, amikor kilépnek a beállítási módból. A kijelző fényerejének beállítása: A kijelző fényerejének módosításához végezze el az alábbiak egyikét, miután kilépett minden menüből: Ha négyszer megérinti a “Menü” gombot, akkor villogni kezd a szimbólum a kijelzőn. a kívánt fényerő kiválasztásához nyomja meg a “+” és a “-” gombot. A fényerő beállítása után érintse meg a “Menü” gombot, vagy várjon 5 másodpercig a beállítási módból való kilépéshez. Az alapértelmezett beállítás a legmagasabb, “d-03” fényerő. 28

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK SPECIFIKÁCIÓI ÉS MŰKÖDÉSE A sütő specifikációi

3. AZ IDŐZÍTŐ FUNKCIÓI Az automatikus sütés azt jelenti, hogy a sütési funkció kiválasztása és a hőmérséklet beállítása után beállíthatja, hogy mikor érjen véget automatikusan a sütés.

Ha időzítő nélkül szeretné működtetni a sütőt, akkor a funkcióvezérlő és a termosztát beállítása után elindíthatja a sütést.

Amikor nem használja a sütőt, akkor a funkciógomboknak és termosztát kapcsolóinak OFF (ki) pozícióban kell lenniük. Ellenkező esetben a sütés nem fog leállni. Félautomatikus sütés: Ez a módszer azokra az esetekre szolgál, amikor azonnal el kívánja indítani a sütést, és megadja a sütési időt. A Program gomb megérintése után villogni kezd az

a sütési idő beállításához nyomja meg a “+” és a “-” gombokat. A sütési idő beállítása után a ikon folyamatosan világít a kijelzőn.

VIGYÁZAT! Az egy óránál kevesebb időre beállított sütési programok percben, és nem másodpercben jelennek meg a kijelzőn. Félautomatikus sütés Ez a módszer azokra az esetekre szolgál, amikor egy bizonyos időre kívánja elkészíteni az ételt a jövőben. Ezért késleltetett sütésnek is hívják. A Program gomb megérintése után villogni kezd

nyomja meg a “+” és a “-” gombot a sütési idő beállításához, majd lépjen ki a sütési módból. Ha kétszer lenyomja a “Program” gombot, akkor villogni kezd a kijelzőn.

Nyomja meg a “+” és a “-” gombot a kívánt sütési idő beállításához. Ekkor folyamatosan világítani kezd a (sütési idő) és a (sütési idő vége) ikon. 2020.03.25.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK SPECIFIKÁCIÓI ÉS MŰKÖDÉSE A sütő specifikációi

A sütési idő kezdetének elérésekor eltűnik a pedig a sütési idő lejártáig a kijelzőn marad.

ikon a kijelzőről, a

A sütés befejezése után: Az ikon villogni kezd a kijelzőn, megjelenik az “End” (Vége) felirat, és 7 percre bekapcsol a riasztási hangjelzés. A riasztás kikapcsolásához nyomja meg a Program gombot. Ekkor eltűnik az “End” (Vége) felirat a kijelzőről, és az órát jelzi ki a készülék.

Amikor megszólal a riasztás, akkor az “End” felirat nem tűnik el, ha a Program gombtól eltérő gombbal némítják el a hangjelzést. Csak a hangjelzés szűnik meg. Az automatikus sütési idő törléséhez: A sütési programot és az emlékeztető időzítőt a Program gomb 3 másodpercre történő lenyomásával lehet kikapcsolni. A kijelzőn ekkor megjelenik az “End” (Vége) felirat és a (Sütési idő) ikon. Másik opció: A Program gomb megérintésekor villogni kezd a (Sütési idő) ikon a kijelzőn. Nyomja meg a “-” gombot, amíg a sütési idő 00: 00. értékre nem csökken. A kijelzőn ekkor megjelenik az “End” (Vége) felirat és a (Sütési idő) ikon. Emlékeztető időzítő A sütő óráját alkalmazhatja riasztásként vagy emlékeztető időzítőként. A riasztás beállításához: A ikon villogni kezd, ha 2-szer (beállított sütési idő esetén 3-szor) megérinti a Program gombot. Állítsa be a kívánt riasztási időt a “+” és a “-” gombok segítségével. A riasztás beállítása után folyamatosan világítani kezd a megfelelő ikon a kijelzőn, és csak a riasztás visszaállításakor tűnik el. Maximum 23 óra 59 perces időtartamot lehet beállítani. A riasztási idő lejártakor A

ikon villogni kezd a kijelzőn, és 7 percre bekapcsol a riasztási hangjelzés.

A riasztás kikapcsolásához nyomja meg bármelyik gombot; ekkor a kijelzőn ismét az óra fog megjelenni. A beállított idő törléséhez:

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

Nyomja le a Program gombot kb. 3 másodpercig az emlékeztető időzítő, és ha aktiválva van, a sütési program kikapcsolásához, vagy érintse meg a Program gombot, amíg ikon villogni nem kezd. Érintésre a riasztási idő “00:00” értékre áll, és az emlékeztető időzítő kikapcsol.

Ha a beállított riasztási idő és a sütési idő nem egyezik meg, akkor a rövidebb idő jelenik meg a kijelzőn. VÁLTÓ BEMENETI FUNKCIÓI 1 Funkcióváltó Amikor a funkcióváltó bármilyen “ON” (Be) pozícióra van állítva, akkor megjelenik a ikon a kijelzőn. A

ikon a funkcióváltó kikapcsolásakor eltűnik.

2. Termosztát Ha a sütő hőmérséklete alacsonyabb, mint a beállított hőmérséklet, akkor megjelenik az ikon a kijelzőn. Amikor a sütő hőmérséklete eléri a beállított hőmérsékletet, az ikon eltűnik a kijelzőről.

A termosztát szimbóluma a sütő aktuális hőmérsékletét jelzi. Önmagában nem aktiválja a sütést. A sütés aktiválásához állítsa a funkcióvezérlőt a kívánt funkcióra.

A sütési idő beállításakor a funkcióváltó és a termosztát ikonja eltűnik a kijelzőről a késleltetett sütés beállítása után, a sütés megkezdéséig, és az óra beállítását igénylő áramkimaradások után.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

AZ ESZKÖZ HASZNÁLATA A készülék hőmérsékletének beállítása

AZ ESZKÖZ HASZNÁLATA 10.1 A készülék hőmérsékletének beállítása

12. ábra: Inaktív kiugró gomb

14. ábra A készülék a hőmérséklet beállítása után pár másodperccel elkezd melegedni.

13. ábra: Aktív kiugró gomb A sütő kiugró gombokkal van felszerelve, amelyek lenyomásra kiugranak.

Amikor elkészült az étel, akkor kapcsolja ki a készüléket a funkcióválasztó kapcsolót nulla pozícióba állítva.

Nyomja be a gombot, hogy az kiugorjon, majd állítsa be (12. ábra). Amikor befejezte a sütést, akkor fordítsa a kapcsolót “ki” (felső) pozícióba, majd nyomja be (13. ábra).

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A TELESZKÓPOS SÍNEK HASZNÁLATA

11 A TELESZKÓPOS SÍNEK HASZNÁLATA A TELESZKÓPOS SÍN HASZNÁLATA A teleszkópos sínek eltávolítása

Eltávolításkor egyik kezével tartsa a teleszkópos sínt, hogy ne essen a sütőbe, és ne okozzon sérüléseket.

A teleszkópos sínek eltávolításához várja meg, amíg lehűl a sütő.

15. ábra A teleszkópos sín polcról való eltávolításához fogja meg a teleszkópos sínt a 15/A ábrán látható módon, majd emelje meg a 15/B ábrán látottak szerint. (15/C ábra).

Ismételje meg a folyamatot mindegyik teleszkópos sín esetében, a sütő mindkét oldalán.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A TELESZKÓPOS SÍNEK HASZNÁLATA Ne olajozza meg a síneket A teleszkópos sínek felhelyezése

Mielőtt becsukná a sütő ajtaját, ellenőrizze, hogy a teleszkópos sínek teljesen be vannak-e tolva a készülékbe. A sütőrács használata 1

16. ábra A teleszkópos sínek rácspolcra való illesztéséhez fogja meg a sínen lévő fület, és illessze fel a 16./1 ábrán látottak szerint. Majd helyezze a sínen lévő fület a rácspolcra a 16/2 ábrán látottak szerint, a 16/3 ábrán lévő pozíció eléréséhez.

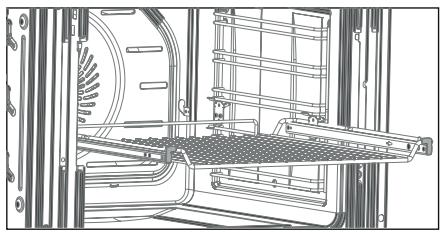

17. ábra Helyezze a sütőrácsot a teleszkópos sínekre úgy, hogy a lábak lefelé nézzenek (17. ábra).

A teleszkópos sínek használata A teleszkópos sínek megkönnyítik a tepsik és a rácsok használatát.

Ne mossa a teleszkópos síneket mosogatógépben.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A TELESZKÓPOS SÍNEK HASZNÁLATA Az edény használata

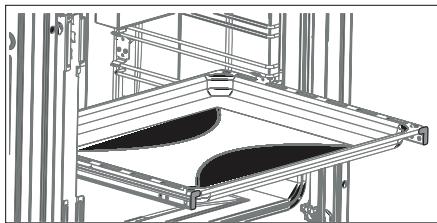

18. ábra Helyezze az edényt a teleszkópos rácsokra (18. ábra).

A teleszkópos sín magas szélekkel rendelkező különleges kialakítása megakadályozza, hogy elcsússzon az edény.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA

A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA

Általános tisztítás Működtetés után mindig várja meg, amíg lehűl a készülék. Ügyeljen arra, hogy ekkor ne maradjanak maradványok az ajtón. Hosszú távon hatással lehet a készülék körülötti konyhabútororra, akkor is, ha az ajtót nyitva hagyják. A készülék rendszeres karbantartásának és tisztaságának elmulasztása a felület károsodásához és a készülék élettartamának csökkenéséhez vezethet, és ezáltal kockázatokat okozhat. Tisztítás előtt mindig húzza ki a készüléket, vagy kapcsolja ki az On/Off (Be/Ki) gombot Off (Ki) pozícióba állítva.. A tisztítás megkezdése előtt várja meg, amíg lehűl a készülék. Ügyeljen arra, hogy a termék tisztításakor használt tisztítószerekben ne legyenek olyan részecskék, amelyek megkarcolhatják a zománcozott vagy festett felületeket. A szimbólumok eltávolításának megelőzése érdekében a kezelőpanel és a gombok tisztításakor ne használjon csiszoló hatású szemcséket tartalmazó folyékony tisztítószereket vagy drótszivacsot. A sütő tisztítására ne használjon fehérítőket, salétromsavat vagy sósavat. A sütő tisztítására ne használjon gőztisztítókat. Ne próbálja meg eltávolítani a 36

kezelőpanel gombjait, mert egyes modelleknél nem eltávolíthatók. Ne használjon csiszoló hatású anyagokat (drótszivacs, súrolópor, sütőtisztító spray, súroló hatású kemény szivacsok), savakat (fehérítők) vagy klórt tartalmazó tisztítószereket. A hivatalos szervizeinkben kapható Silverline sütőtisztítószert alkalmazhatja a kiömlött, felszáradt hulladékolaj okozta foltok eltávolításához és a tökéletes tisztításhoz. Permetezze a sütőtisztító sprayt a szennyezett felületre, zárja le a fedelet, majd várjon 10 percet. Zománcozott, festett és rozsdamentes acél felületeken ne hagyjon súroló hatású és savas szennyeződéseket (pl. citromlét, ecetet stb.). AquaSmart A gőztisztítás funkció használata előtt vegye ki az összes tartozékot a sütőből; Helyezzen 100 ml vizet a sütő aljára, majd további 400 ml vizet a 2. szintre helyezett alacsony falú sütőtálcába (lágy víz használatát javasoljuk), és csukja be a sütő ajtaját. Állítsa a funkcióválasztó gombot melegítő pozícióba. Állítsa a sütő hőmérsékletét értékre, és működtesse a sütőt 30 percig. A gőztisztítási folyamat befejezéséhez állítsa Off (Ki) helyzetbe a kapcsolót.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA Tisztítsa meg a sütő belső felületét benedvesített puha ruhával, amikor a sütő eléri azt a hőmérsékletet, amelyen nem égeti meg a kezét, ti. mielőtt teljesen lehűlne.

Az ilyen folyadékok által hagyott foltok csökkenthetik a sütő fényességét, de semmilyen módon nem befolyásolják a sütő teljesítményét.

Tisztítás után hagyja nyitva az ajtót 15°-os szögben, hogy teljesen megszáradjanak a zománcozott belső felületek.

A készüléket ne használja ételek, pl. kenyér, torták, sütemények stb. tárolására. A sütő oldalfalainak tisztítása

VESZÉLY! Csak azután érjen a készülékhez, hogy az teljesen lehűlt.

A sütő belsejének tisztítása Tisztítsa meg a sütőt minden használat után. A sütő belsejének zománcozott felületét akkor a legcélszerűbb tisztítani, amikor a sütő még meleg. Vegye ki a tepsiket és a rácsot. Törölje le a belső teret meleg, szappanos vízzel benedvesített ruhával. Majd törölje le még egyszer egy nedves, majd egy száraz ruhával.

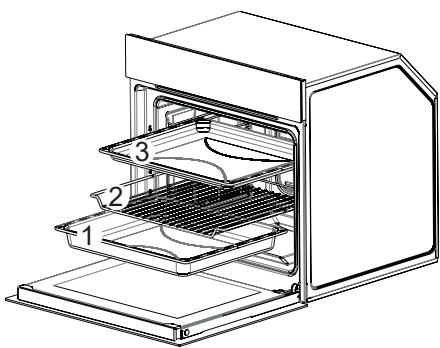

19. ábra Vegye ki a tepsiket és a grillt (12-3 / 19. ábra). A teleszkópos sínek eltávolítása

Ne használjon súroló hatású anyagokat, például csiszolópapírt, drótszivacsot vagy fehérítőt. Ellenkező esetben a sütő zománcozott része megsérülhet. A sütőt rendszeresen tisztítsa meg alaposan megfelelő sütőtisztítószerrel. Makacs szennyeződések esetén használhat rozsdamentes acélhoz használt tisztítószereket vagy ecetet.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

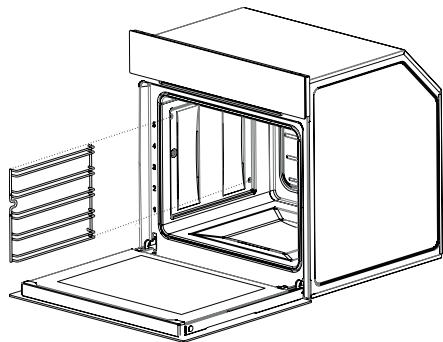

A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA A teleszkópos sín polcról való eltávolításához fogja meg a teleszkópos sínt a 20/A ábrán látható módon, majd emelje meg a 20/B ábrán látottak szerint. (20/C ábra).

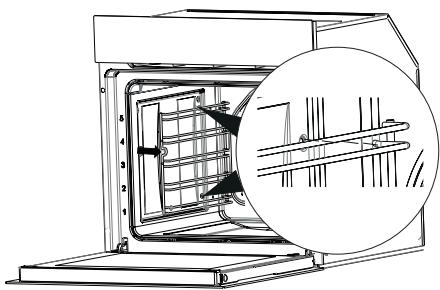

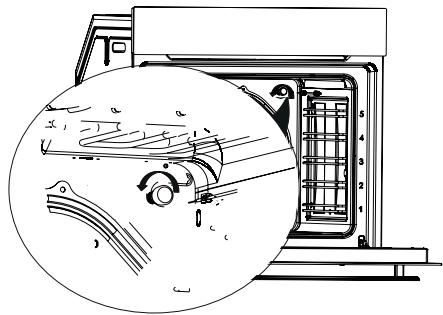

21. ábra A sütőben lévő drótállvány tisztításához távolítsa el a sütő belsejében lévő recés csavart az óramutató járásával ellentétes irányba csavarva azt (21. ábra).

Ismételje meg a folyamatot mindegyik teleszkópos sín esetében, a sütő mindkét oldalán.

Eltávolításkor egyik kezével tartsa a teleszkópos sínt, hogy ne essen a sütőbe, és ne okozzon sérüléseket.

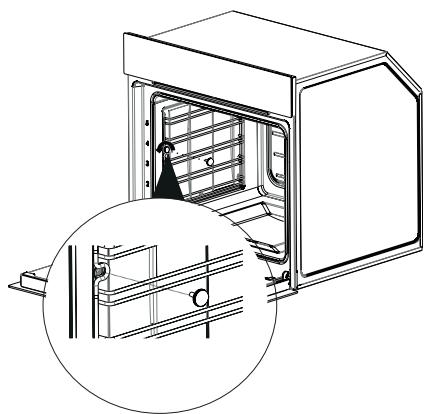

22. ábra Húzza a drótállványt a sütő belseje felé és távolítsa el a drótállvány lábait a helyükről (22. ábra).

A teleszkópos sínek eltávolításához várja meg, amíg lehűl a sütő.

23. ábra Vegye ki a drótállványt a sütőből, miután kioldotta a drótállványt a lábakból (23. ábra).

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA A sütő ajtajának eltávolítása

Zárja be a sütőajtót úgy, hogy érintkezzen a zsanérzárral, a (25. ábrán) látottak szerint.

24. ábra Nyissa ki teljesen az ajtót maga felé húzva azt (24. ábra). Majd állítsa a zsanérzárat a legszélesebb szögbe a (24/A ábrán) látottak szerint. Állítsa ugyanebbe a helyzetbe a sütő ajtaját a sütőhöz rögzítő mindkét zsanért.

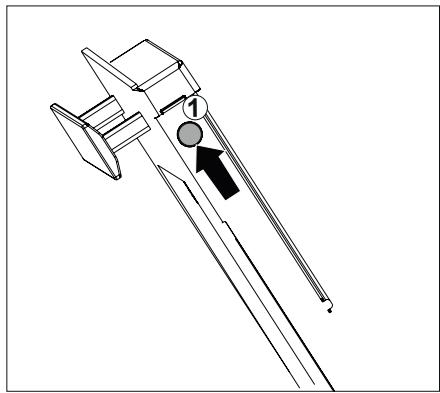

26. ábra 1 Zsanér 2 Zsanérház A sütőajtó eltávolításához vegye le a zsanérokat a zsanérházról az ajtót két kézzel fogva (26. ábra).

Az ajtó felhelyezéséhez kövesse fordított sorrendben az eltávolítás lépéseit. Az ajtó visszahelyezésekor ne felejtse el bezárni a zsanér kapcsait. 25. ábra

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA A sütő üvegének tisztítása

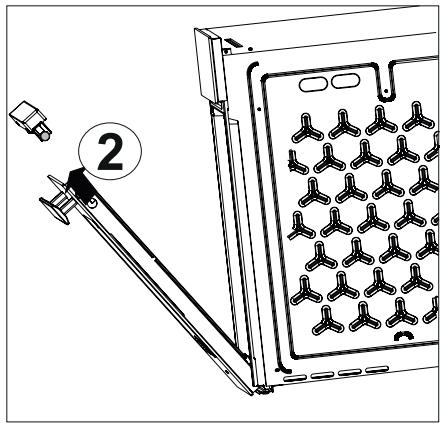

27. ábra Nyissa ki kissé a készülék ajtaját. Nyomja be az ajtó felső műanyag részének jobb és bal oldalát (27. ábra).

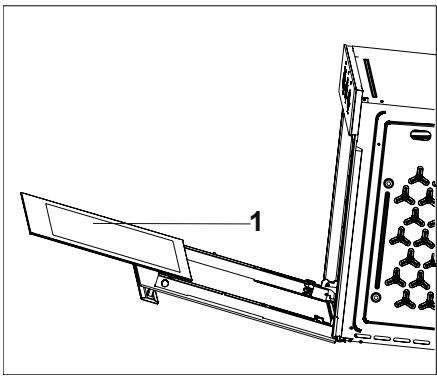

29. ábra 1 - A sütő belső üvege A készülék belső üvegét távolítsa el a tisztításhoz (29. ábra). Tisztítsa meg az üvegfedelet egy szivaccsal, majd törölje szárazra egy ruhával. A sütő üvegének tisztításához ne használjon erős súrolószert és éles fémkaparót. Ha így tisztítja, azzal megkarcolhatja az üveg felületét, ami az üveg eltöréséhez vezethet.

Ne támaszkodjon a sütő ajtajára, és ne helyezzen súlyt rá. VIGYÁZAT! 28. ábra Távolítsa el a felső műanyag részt (28. ábra).

Amikor az ajtó az üveg eltávolításakor hirtelen könnyebbé válik, akkor hirtelen becsukódhat, és sérüléseket okozhat.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA A sütő üvegének visszahelyezéshez kövesse a folyamatot fordított sorrendben. A sütőajtó tömítése Ha a sütőt hosszú ideig működtetik, akkor az ajtó belső felületén és az ajtó tömítésén páralecsapódás jelentkezhet. Távolítsa el az esetleges páralecsapódást egy száraz ruha vagy szivacs segítségével. A tömítés állapotát rendszeresen ellenőrizze. Szükség esetén tisztítsa meg súrolószerek használata nélkül. Ha a tömítésen szennyeződés halmozódik fel, akkor egy idő után előfordulhat, hogy nem lehet megfelelően becsukni a sütő ajtaját. Ha a tömítés megsérül, akkor kérjük, forduljon a legközelebbi hivatalos Silverline szervizhez. Ne használja a sütőt, amíg meg nem javítják.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A LÁMPA CSERÉJE Az elektromos áramütés kockázatának elkerülése érdekében a sütő lámpájának cseréje előtt válassza le a tápellátást, és várja meg, amíg lehűl a sütő.

A termékben használt izzó nem alkalmas háztartások megvilágítására. A lámpa célja, hogy segítségével könnyebben lássa a felhasználó az ételt.

A forró felületek égési sérüléseket okozhatnak.

30. ábra 2 A/250 V AC Csavarméret: E14

Húzza ki a készüléket.

A lámpa maximális energiafogyasztását jelzi. A lámpa cseréjekor azonos névleges teljesítményű lámpát kell használni.

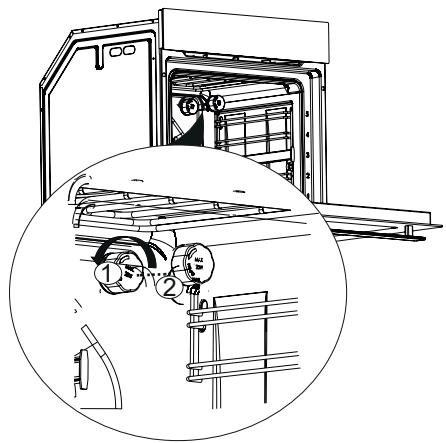

Távolítsa el a lámpa burkolatát (31/1 ábra) az óramutató járásával ellentétes irányba forgatva azt (31/2 ábra).

A termék által használt névleges teljesítményt lásd a termék címkéjén.

32. ábra Távolítsa el és cserélje ki a sütőlámpát az óramutató járásával ellentétes irányba forgatva azt (32. ábra).

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A LÁMPA CSERÉJE A lámpaburkolat visszahelyezéséhez végezze el a (31. ábrán) leírt folyamatot fordított sorrendben.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A FŐ FUNKCIÓK LEÍRÁSA

A fő funkciók magyarázata

A fő funkciók leírása alább található.

A funkció magyarázata Egy program sincs kiválasztva a készüléken. Be van kapcsolva a felső és az alsó sütés. A hő egyszerre éri fentről és alulról az ételt. Ez sütemények, fasírozottak, vagy serpenyőben sütött sütemények és raguk esetén alkalmazható. Süssön egy tepsi felhasználásával. Csak az alsó sütés van bekapcsolva. Ez a funkció pl. pizzák vagy olyan ételek sütésére alkalmas, amelyek alját kell megpirítani. Aquasmart tisztítási funkció Be van kapcsolva az alsó és a felső sütés, valamint a ventilátor (a hátsó falon). A ventilátornak köszönhetően a forró levegő egyenletesen és gyorsan oszlik el a sütő belsejében. Használjon egy tepsit a sütéshez. Be van kapcsolva a sütőt tetején található nagyobb grill. Nagyobb mennyiségű hús grillezésére alkalmas. Grillezéshez helyezze a nagy vagy közepes méretű adagokat a megfelelő pozícióban lévő rácsra, a grill fűtőszál alá. Állítsa a hőmérsékletet maximális szintre. A sütési idő felénél fordítsa meg az ételt.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

A FŐ FUNKCIÓK LEÍRÁSA A nagyobb grillel felfűtött forró levegő a ventilátornak köszönhetően gyorsan eloszlik a sütő belsejében. Ez nagyobb mennyiségű hús grillezésére alkalmas. Grillezéshez helyezze a nagy vagy közepes méretű adagokat a megfelelő pozícióban lévő rácsra, a grill fűtőszál alá. Állítsa a hőmérsékletet maximális szintre. A sütési idő felénél fordítsa meg az ételt. Aktiválva van a felső sütés, az alsó sütés és a ventilátor. Az elkészítendő étel minden oldala egyformán és gyorsan elkészül. Használjon egy tepsit a sütéshez. Ezzel a funkcióval gyorsan elő is melegíthetni a sütőt. Az elkészítendő étel minden oldala egyformán és gyorsan elkészül. Egy vagy több szinten történő sütéshez és pároláshoz. A ventilátor egyenletesen eloszlatja a sütőtérben a hátsó panelen található kerek fűtőelemből érkező hőt. Használjon egy tepsit a sütéshez. Ezzel a funkcióval gyorsan elő is melegíthetni a sütőt. A sütő nem melegít, csak a ventilátor működik. A szemcsés fagyasztott étel lassan enged fel szobahőmérsékleten, a főtt étel felenged.

* Max. beállításon alkalmazandó. 230 °C’

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

SÜTÉSI TÁBLÁZAT Helyezze az ételt a sütőbe. Válassza ki az üzemmódot és a hőmérsékletet. A sütő az előre beállított hőmérsékletre melegszik, és a kiválasztott sütési idő végéig megőrzi ezt a hőmérsékletet. A sütő kikapcsolása a beállított idő előtt Kapcsolja ki a sütőt a funkció- és/vagy a hőmérséklet-beállító gombok segítségével. Sütési idők táblázata

A megadott értékeket laboratóriumi körülmények között határozták meg. Az Ön értékei ezektől eltérhetnek.

A sütő 1. állványa az alsó állvány.

VIGYÁZAT! Sütés közben ne helyezzen alufóliát a sütő aljára. Ezzel tüzet okozhat, és károkat okozhat a készülékben vagy a bútorban.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

AlkalMűködési mazandó Funkció Tepsi

ÁllHőmér ványséklet (°C) pozíció

Sütési idő (perc) kb.

Tepsiben sütött sütemény

Serpenyőben sütött sütemény

Lemezen sütött sütemény

Marhahús (egész) / Sült

20...3O Az előmelegítés minden típusú étel esetén javasolt.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

SÜTÉSI Előmelegítést igénylő sütés esetén melegítse elő a sütőt a sütés megkezdése előtt, amíg el nem éri a kívánt hőmérsékletet. Tippek süteményekhez Ha a sütemény túl száraz, akkor emelje meg a hőmérsékletet 10 °C-kal és csökkentse a sütési időt. Ha a sütemény túl nedves, akkor használjon kevesebb folyadékot, vagy csökkentse a hőmérsékletet körülbelül 10 °C-kal. Ha a sütemény teteje megég, akkor helyezze az alsó rácsra, csökkentse a hőmérsékletet és növelje a sütési időt. Ha a sütemény belseje megfelelően átsül, de a külseje ragacsos, akkor használjon kevesebb folyadékot, csökkentese a hőmérsékletet és növelje a sütési időt. Tippek cukrászsüteményekhez Ha a cukrászsütemény túl száraz, akkor emelje meg a hőmérsékletet 10 °C-kal és csökkentse a sütési időt. Nedvesítse meg a tésztalapokat tejből, vajból, tojásból és joghurtból készült öntettel. Ha a sütemény sütési ideje túl hosszú, akkor győződjön meg arról, hogy a sütemény vastagsága nem haladja meg a tepsi magasságát. Ha a sütemény teteje átsül, de az alja nem, akkor a sütemény aljára kenjen kevesebb öntetet. Próbálja meg egyenletesen eloszlatni az öntetet a tésztalapok között és a sütemény tetején.

Süsse meg a cukrászsüteményt a sütési táblázatban megadott pozíción és hőmérsékleten. Ha a sütemény alja így sem sül meg megfelelően, legközelebb helyezze az alsó rácsra. Tippek zöldséges fogásokhoz Ha a zöldséges fogás leve eltűnik, és kiszárad, akkor tepsi helyett süsse lezárt edényben. A lezárt edények megőrzik az étel levét. Ha a zöldséges fogás nem sül meg megfelelően, akkor először főzze meg a zöldségeket, vagy készítsen belőlük befőttet, mielőtt a sütőbe helyezné őket.

SÜTŐ FELHASZNÁLÓI UTASÍTÁS HU

Importőr: MULTIKOMPLEX BUDAPEST KFT. A páraelszívók szakértője… 1995 óta H-1211 Budapest Mansfeld Péter utca 27. (Volt Bajáki Ferenc utca) tel.: +(36-1) 427 0325, +(36-1) 427-0326; fax: +(36-1) 427 0327 www.multikomplex.hu
