HASZNÁLATI ÚTMUTATÓ ELLIPSE PRO 1200 IEC EATON
- Ez a keszülék egy szunetmentes páegység (UPS), arra szolgál, hogy egy szamítogepet és tartozékait, valamintTV HI-Fl, video-kszülékeket, lásson el ár mammal más elektramos keszülékek (világítás, fútes, elektramos házartási eszközök...) aramellatására nem hasznalható.
- Az UPS vízsintesen, fuggólegesen, de akár rack-szekrényben (2U,.optionális keszlet) is elhelyezhető.
2. Bemutatas
⑥ BE/KI gomb aBiztonsagi akkumulatorral vedett aljzatokhoz
⑦ Lefelé görtés
⑧ ASR LED

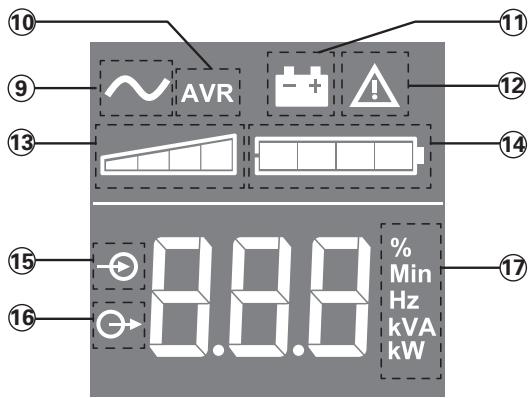

LCD
UPS BE
10 AVR uzemmod
11 Akkumulatoros üzemmod
12 Belso hiba
13 Kimeneti terhelési szint
14 Akkumulator szintje
15 Bemeneti méréšek
16 Kimeneti méréšek
17 Mérési egység
Kimenetek
650/850
1200/1600
Feszültsegvedelemmel ellatott aljatzok
19 Biztonsagi akkumulatoralr vedett aljzatak
20 Vedelem (megszakitó)
3. UPS csatlakoztatás
- Csatlakoztassa az UPS -t ① a födeléssel ellatott elektromos halózati (fali-) ajizatba azon, FR / DIN aljzatos kabel ④ segitségevel, amit azUPS -hez mellekeltek, vagy az On szamítogepének IEC aljzatos UPS-hez való halózati kabelével, (lásd A ábra).
- Csatlakoztassa a „kritikus" eszkoczok (szamitogép, képernyó, modem...) aljzait aBiztonsagos kimenetekre ⑨, ezek akumulátoros, szunetmentes tapellátastbiztositanak, és tufeszültseg ellen védenek (lásd B ábra). A csatlakoztatott eszkoczössz árameròssege ne lépje túl az Amperben megadott értéket.
- Egyeb eszkoczik (nyomtató, szkenner, fax stb.) az aramlokés-védelemmel ellatott aljzatokra 13 csatlakoztathok (lásd a B abrát). Az aramlokés-védelemmel ellatott aljzatokat áramkimaradas eseten nem védi tartalek akkumulator.
Modem Internet / halózat kapcsolat, választhato:
A modem vonalat vagy Ethernet halózatot lehet védeni a túlfeszültsg Ellen az UPS -hez csatlakoztatva. Ehhez csatlakoztassa egyrészt a fali konnektorhoz az UPS -t a védendő készülék pávvezétékével, masrészt az UPS -t ehhez a készülékhez egy ugyan ilyen gezetékkel, a C abrán latható modon (a -as gezeték nincs mellekelve).
Opcionalis USB-csatlakozás
A szunetmentes tápegység a mellekelt USB-kabelle (5) csatlakoztathato a számítogéphez (lásd a C abrát).
A szoftver a CD lemezen ⑤ talalható, illeteve az Eaton UPS Companion szoftver letölthető a www.powerquality.eaton.com oldálról.
A jóttálláshoz a powerquality.eaton.com oldalon lehet regisztráni.
4. A Master és EcoControl aljatok hasznalatiutasítása
A perifériák (szkenner, nyomtató) készenléti energiafogyasztásanak korlátozása érdekében az Ellipse PRO a Master aljzattól fuggő EcoControl aljzatokkal van felszerelve. Ha a Master aljzat (a szamítógép) által pátlátl fő alkalmazás leál, az EcoControl aljatzokra csatlakoztatott perifériák is leállnak.
Ezen (alapertelmézs szerint kikapcsolt) funkció érvényesitése és konfiguralása a szoftverbe épitet konfigurációs eszköznel történik.
Megegyzés: Ha a funkció aktív, ne csatlakoztasson kritikus fontosságú alkalmazásokat az EcoControl aljzatokra.
A kuszobertek beallitas
Az alapertelmezett beallitásBiztosítja az EcoControl funkció megfelelo muködését. A fó terhelés fogyasztásatl fuggoen azonban előfordulhat, hovy modositani kell az EcoControl funkció aktivalási kuszöbertéket a szunetmentes pátegységhez mellekelt konfigurációs szoftverrel:
- Elóször ellenőrizable a konfigurácios eszköz „EcoControl Function" (EcoControl Funkció) oldalán, hogy a funkció aktíve.
- Ha az EcoControl aljzatokhoz csatlakoztatott perifériák nem kapcsolnak ki, ha a fó terhelés nincs normal muködési üzemmodban (pl. készenléti üzemmodban van), az érzekelési kuszöbt „High" (Magas) ertékre kell allitani.
- Ha a fó terhelés névleges fogyasztási szintje alacsony és az EcoControl aljzatak leállnak, miközben a fó terhelés normalisan múködik, az érzékelési kuszöbött „Low" (Alacsony) értékre kell allitani.

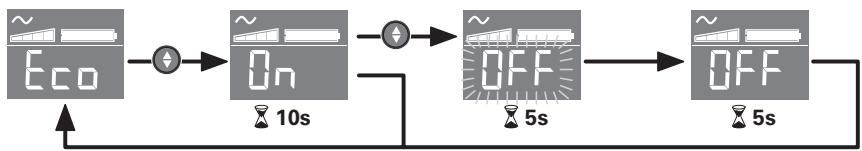

5. UPS beallitasa az LCD kijelzón
Engedje el a lefelé góretés gombot, és valassza ki a menüt
Példa a beallitásra
Mentse az uj erteket
- Ha 3 percig nem végez új muveletet, az LCD kijelzó kikapcsol.
6.Hasznalat
Akkumulator toltese
Amint az elektromos halózatra csatlakoztatjuk, az UPS elkezdi az akkumulátorát tölteni a 6 as gomb állásátol függetlenül. Az elso használatkor az akkumulátor csak 8 orás toltés utan fog teljesen onalloan muködni. Az UPS autonom muködéhez tanácsos azfolyamatosan az elektromos halózatra kapcsolt allapotban hagyni
Az UPS bekapcsolása
tartsa lenyomva a 6- as gombot krolbelul 1 masodpercig
Feszültsegvedelemmel ellatott aljzatok 18biztonsagi akkumulator nélkül
Az ezekre az aljzatokra csatlakoztatott keszülékek azonnal áramot kapnak, amint a ④ bemeneti kábelt csatlakoztatjuk a fali konnektorra. A ⑥ as gomb ezekre az aljzatokra nincs befolyással.
Szunetmentes kimenetek 19
Az ezekre az aljzatokra csatlakoztatott keszülékek akkor kezdenek áramot kapni, amikor a 6 as gomb zölden kezd el világitani (lásd D ábra). Ezeket az aljzatokat akkor is be lehet capcsolni, ha az UPS nincs az elektromos halózatra csatlakoztatva (a 6-as gomb villog).
Elektromos halózati zavar
- Ha ennek a halózatnak rossz a feszültsege vagy kimarad, az UPS folytatja a múkódest az akkumulátorról: a 6-as gomb zölden villog. Normál üzemmodban a figyelmeztető hang minded 10 masodpercben szól, majd minded 3 masodpercben, ahogy az akkumulátor toltöttsegénékevège kozledik. Csendes üzemmodban, a figyelmeztető hangCsak egyet sipol, amikor átall akkumulátorra.
- Ha az elektromos halózati áramkimaradas tullépi az akkumulator készenléti (athidalásí) idejét, az UPS leall, majd ujraindul, amint az elektromos áram vissatér. Teljes lemerlés után néhány ora szükséges a teljes athidalásí idö visszaallitásañoz.
Feszültsegvedelem:
Minden piacok koze tulfeszultség-vedelem.
Szunetmentes kimenetek leallitasa 19
tartsa lenyomva a 6- as gombot 2 masodpercnel hosszabb ideig.
7. Hibaelhárítas
(további információkt latogasson el a www.powerquality.eaton.com címre, vagy keresse fel vevőszolgálatunkat)
| Probléma | A hiba oka | Megoldás |
| 1 | • A 19-es szünetmentes aljatokban nincs áram. | • A 6-as gomb nem világit | • Nyomja meg a 6-as gombat és Ellenőrize, hogy zölden világít-e. |
| 2 | • Hálózati áramkimaradás esétén a cstatlakoatzott eszközöknek nincs típellátasa. | • Az eszközök nem a 19-es szünetmentes aljatokhoz vannak cstatlakoatzatva. | • Csatlakoztassa az eszközöket a 19-es, szünetmentes kimenetekre. |
| 3 | • Van hálózati áram, de azUPS akkumulátorrollo üzemel. | • A UPS hátso részen található megszakító 20 kioldott a UPS aljz túlterheltsege miatt. | • Húzza ki a problémát okozó eszköz, és capcsolja vissza a 20-es megszakító a megfelelő gomb megnyomásával. |
| 4 | • A zöld gomb 6 villog, és 3 mp-enkényt hangjelzés hallatszik. | • Az UPS 19-es szünetmentes kimenetei túlterheltek. | • Húzza ki a problémát okozó eszköz, a 19-es szünetmentes cstatlakoźókról. |
| 5 | • Az LCD kijelzón hibajelzés 12 latható, és folyamatos hangjelzés hallható. | • Az UPS meghibásodott. A 19-es szünetmentes kimenetak nincsenk típfeszültseg alatt. | • Hívja a vevőszolgálatot. |
| 6 | • A 8-es zöld kijelző nem világít és a 18-as szürt kimenetak típfeszültseg alatt vannak. | • A túlfeszültseg elleni videelem már nem biztositätt. | • Hívja a vevőszolgálatot. |
| 7 | • Az EcoControl aljatokáram alatt maradnak, amikor a fő alkalmazás (Master aljzat) leáll. | • Az EcoControl funkció nem aktiv vagy nincs megfelelően beálítva. | • Aktiválja vagy allitsa be megfelelően az EcoControl funksiöt a termékhez mellékeit szoftverrel. |
