Termék típusa	Szünetmentes tápegység (UPS)
Márka	EATON
Modell	ELLIPSE PRO 1200 IEC
Látszólagos teljesítmény	1200 VA
Becsült aktív teljesítmény	720 W
Bemeneti feszültség	230 V, 50/60 Hz
Kimeneti feszültség	230 V
Csatlakozó típusa	IEC
Szünetmentes csatlakozók száma	4
Védett csatlakozók száma	4
EcoControl funkció	Igen (szoftverrel paraméterezhető)
Automatikus feszültségszabályozás (AVR)	Igen
Kijelző	LCD
Telefonvonal/hálózati védelem	Igen (RJ csatlakozó)
USB interfész	Igen
Mellékelt szoftver	Eaton UPS Companion
Becsült méretek (M x Sz x Mé)	89 x 290 x 380 mm (2U rackben)
Becsült tömeg	15 kg
Akkumulátor típusa	Zárt ólom-sav
Kezdeti töltési idő	8 óra
Jellemző üzemidő (becslés)	10-15 perc teljes terhelésen
Garancia	2 év (regisztrációhoz kötött)
Karbantartás	Törölje le puha, száraz ruhával. Ne használjon folyadékot.
Biztonság	Újrazárható megszakító, túlfeszültség- és rövidzárlatvédelem.
Pótalkatrészek	Cserélhető akkumulátor, tápkábelek, USB-kábel.
Javíthatóság	Vegye fel a kapcsolatot az Eaton szervizzel
Általános információk	Garancia regisztráció a powerquality.eaton.com oldalon

Gyakran ismételt kérdések - ELLIPSE PRO 1200 IEC EATON

Hogyan kapcsoljam be a szünetmentes tápegységet és hogyan helyezzem üzembe a szünetmentes csatlakozókat?

Nyomja meg a Be/Ki gombot (6) kb. 1 másodpercig. A gomb zölden világít, jelezve, hogy a szünetmentes csatlakozók (19) áram alatt vannak. A szünetmentes tápegységet a hálózati áram nélkül is bekapcsolhatja: ekkor a gomb villog.

Mit tegyek hosszan tartó áramkimaradás esetén?

A szünetmentes tápegység automatikusan akkumulátorra kapcsol. Hangjelzés hallható (10 másodpercenként, majd az üzemidő végén 3 másodpercenként). Ha a kimaradás meghaladja az üzemidőt, a szünetmentes tápegység leáll, és az áram visszatérésekor automatikusan újraindul. Teljes lemerülés után néhány óra szükséges az üzemidő helyreállításához.

Hogyan aktiváljam az EcoControl funkciót az energia megtakarításához?

Az EcoControl funkció alapértelmezés szerint ki van kapcsolva. Az aktiváláshoz használja a mellékelt Eaton UPS Companion szoftvert. A konfigurációs eszközben pipálja be az 'EcoControl funkció' jelölőnégyzetet. Szükség esetén a kioldási küszöbértékeket is beállíthatja.

Mit jelent a villogó zöld jelzőfény és a hangjelzés?

A villogó zöld jelzőfény azt jelzi, hogy a szünetmentes tápegység akkumulátorról üzemel (áramkimaradás vagy rossz feszültség). A hangjelzés normál üzemmódban 10 másodpercenként sípol, majd az üzemidő végén 3 másodpercenként. A hangjelzés kikapcsolásához használhatja a némítási módot.

Hogyan védjem a telefonvonalat vagy Ethernet-kábelt?

Csatlakoztassa a falicsatlakozóból érkező telefon- vagy Ethernet-kábelt a szünetmentes tápegység védőbemenetére, majd a szünetmentes tápegység kimenetét kösse össze a készülékével (modem, router) egy azonos kábellel (nem tartozék). Lásd a C ábrát a használati útmutatóban.

Hogyan telepítsem az Eaton UPS Companion szoftvert?

Helyezze be a mellékelt CD-ROM-ot a számítógépbe, és kövesse az utasításokat. A legújabb verziót letöltheti a powerquality.eaton.com weboldalról is. A telepítés előtt csatlakoztassa a szünetmentes tápegységet a számítógéphez a mellékelt USB-kábellel.

Mi a teendő, ha a megszakító kiold?

A szünetmentes tápegység hátulján lévő megszakító (20) túlterhelés esetén old ki a kimeneti csatlakozókon. Húzza ki a meghibásodott készüléket, majd nyomja meg a megszakító gombját az újrazáráshoz.

Hogyan tisztítsam a szünetmentes tápegységet?

Használjon puha, száraz ruhát a készülék portalanításához. Soha ne használjon folyadékot, spray-t vagy súrolószert. Tisztítás előtt húzza ki a szünetmentes tápegységet.

Mennyi az akkumulátor élettartama, és hogyan cseréljem ki?

A zárt ólom-sav akkumulátorok tipikus élettartama 3-5 év, a használattól függően. Az akkumulátor cseréjéhez vegye fel a kapcsolatot az Eaton vevőszolgálattal vagy egy hivatalos forgalmazóval. Az akkumulátor egy dedikált panelen keresztül érhető el (lásd a használati útmutatót).

Csatlakoztathatok nyomtatót a szünetmentes csatlakozókra?

Nem ajánlott lézernyomtatót vagy háztartási készüléket csatlakoztatni a szünetmentes csatlakozókra, mivel magas fogyasztásuk túlterhelést okozhat. Csatlakoztassa őket inkább a túlfeszültség ellen védett csatlakozókra (18), amelyek áramkimaradás esetén nem kapnak áramot.

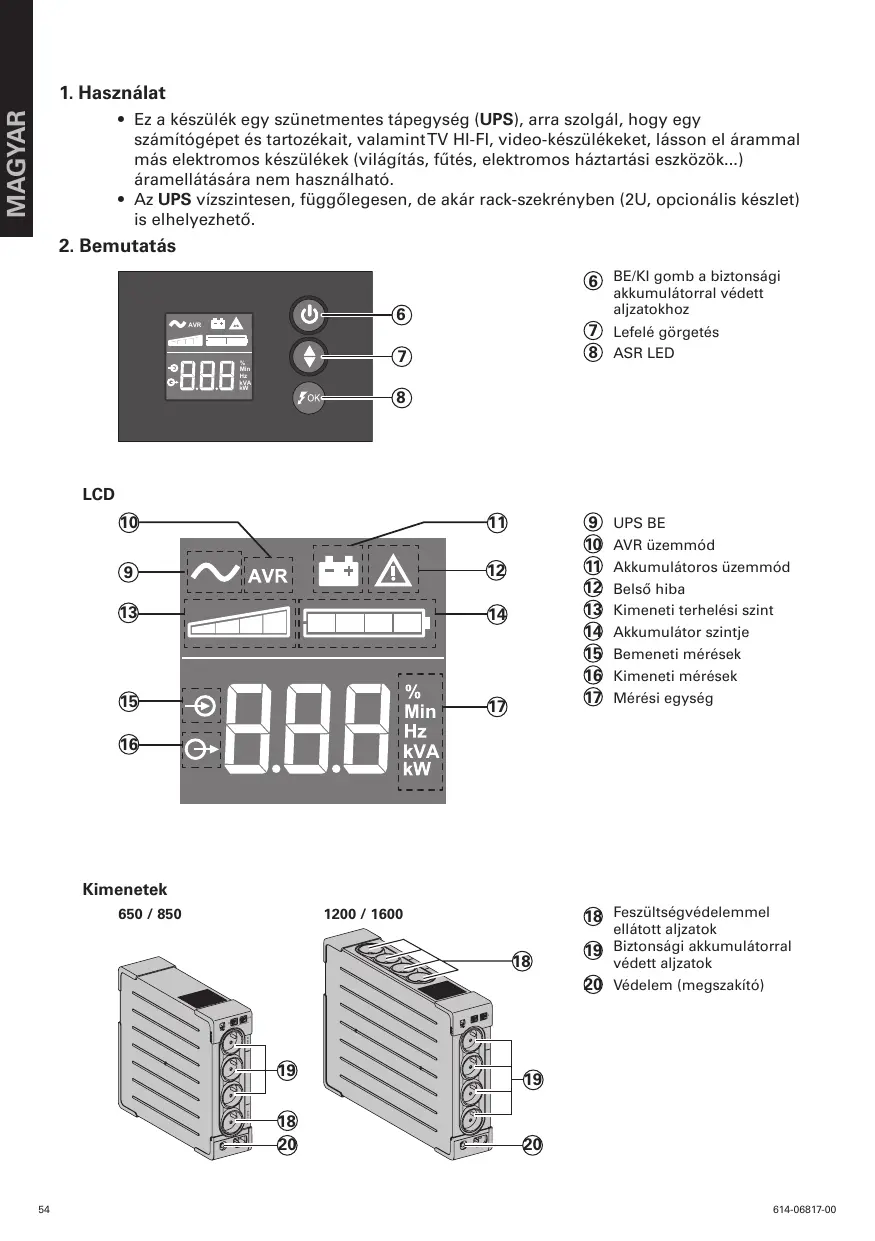

HASZNÁLATI ÚTMUTATÓ ELLIPSE PRO 1200 IEC EATON

• Ez a keszülék egy szunetmentes páegység (UPS), arra szolgál, hogy egy szamítogepet és tartozékait, valamintTV HI-Fl, video-kszülékeket, lásson el ár mammal más elektramos keszülékek (világítás, fútes, elektramos házartási eszközök...) aramellatására nem hasznalható.
• Az UPS vízsintesen, fuggólegesen, de akár rack-szekrényben (2U,.optionális keszlet) is elhelyezhető.

2. Bemutatas

⑥ BE/KI gomb aBiztonsagi akkumulatorral vedett aljzatokhoz
⑦ Lefelé görtés
⑧ ASR LED

LCD

UPS BE
10 AVR uzemmod
11 Akkumulatoros üzemmod
12 Belso hiba
13 Kimeneti terhelési szint
14 Akkumulator szintje
15 Bemeneti méréšek
16 Kimeneti méréšek
17 Mérési egység

Kimenetek

650/850

1200/1600

Feszültsegvedelemmel ellatott aljatzok
19 Biztonsagi akkumulatoralr vedett aljzatak
20 Vedelem (megszakitó)

3. UPS csatlakoztatás

• Csatlakoztassa az UPS -t ① a födeléssel ellatott elektromos halózati (fali-) ajizatba azon, FR / DIN aljzatos kabel ④ segitségevel, amit azUPS -hez mellekeltek, vagy az On szamítogepének IEC aljzatos UPS-hez való halózati kabelével, (lásd A ábra).
• Csatlakoztassa a „kritikus" eszkoczok (szamitogép, képernyó, modem...) aljzait aBiztonsagos kimenetekre ⑨, ezek akumulátoros, szunetmentes tapellátastbiztositanak, és tufeszültseg ellen védenek (lásd B ábra). A csatlakoztatott eszkoczössz árameròssege ne lépje túl az Amperben megadott értéket.
• Egyeb eszkoczik (nyomtató, szkenner, fax stb.) az aramlokés-védelemmel ellatott aljzatokra 13 csatlakoztathok (lásd a B abrát). Az aramlokés-védelemmel ellatott aljzatokat áramkimaradas eseten nem védi tartalek akkumulator.

Modem Internet / halózat kapcsolat, választhato:

A modem vonalat vagy Ethernet halózatot lehet védeni a túlfeszültsg Ellen az UPS -hez csatlakoztatva. Ehhez csatlakoztassa egyrészt a fali konnektorhoz az UPS -t a védendő készülék pávvezétékével, masrészt az UPS -t ehhez a készülékhez egy ugyan ilyen gezetékkel, a C abrán latható modon (a -as gezeték nincs mellekelve).

Opcionalis USB-csatlakozás

A szunetmentes tápegység a mellekelt USB-kabelle (5) csatlakoztathato a számítogéphez (lásd a C abrát).

A szoftver a CD lemezen ⑤ talalható, illeteve az Eaton UPS Companion szoftver letölthető a www.powerquality.eaton.com oldálról.

A jóttálláshoz a powerquality.eaton.com oldalon lehet regisztráni.

4. A Master és EcoControl aljatok hasznalatiutasítása

A perifériák (szkenner, nyomtató) készenléti energiafogyasztásanak korlátozása érdekében az Ellipse PRO a Master aljzattól fuggő EcoControl aljzatokkal van felszerelve. Ha a Master aljzat (a szamítógép) által pátlátl fő alkalmazás leál, az EcoControl aljatzokra csatlakoztatott perifériák is leállnak.

Ezen (alapertelmézs szerint kikapcsolt) funkció érvényesitése és konfiguralása a szoftverbe épitet konfigurációs eszköznel történik.

Megegyzés: Ha a funkció aktív, ne csatlakoztasson kritikus fontosságú alkalmazásokat az EcoControl aljzatokra.

A kuszobertek beallitas

Az alapertelmezett beallitásBiztosítja az EcoControl funkció megfelelo muködését. A fó terhelés fogyasztásatl fuggoen azonban előfordulhat, hovy modositani kell az EcoControl funkció aktivalási kuszöbertéket a szunetmentes pátegységhez mellekelt konfigurációs szoftverrel:

• Elóször ellenőrizable a konfigurácios eszköz „EcoControl Function" (EcoControl Funkció) oldalán, hogy a funkció aktíve.
• Ha az EcoControl aljzatokhoz csatlakoztatott perifériák nem kapcsolnak ki, ha a fó terhelés nincs normal muködési üzemmodban (pl. készenléti üzemmodban van), az érzekelési kuszöbt „High" (Magas) ertékre kell allitani.
• Ha a fó terhelés névleges fogyasztási szintje alacsony és az EcoControl aljzatak leállnak, miközben a fó terhelés normalisan múködik, az érzékelési kuszöbött „Low" (Alacsony) értékre kell allitani.

5. UPS beallitasa az LCD kijelzón

Engedje el a lefelé góretés gombot, és valassza ki a menüt

Példa a beallitásra
Mentse az uj erteket

• Ha 3 percig nem végez új muveletet, az LCD kijelzó kikapcsol.

6.Hasznalat

Akkumulator toltese

Amint az elektromos halózatra csatlakoztatjuk, az UPS elkezdi az akkumulátorát tölteni a 6 as gomb állásátol függetlenül. Az elso használatkor az akkumulátor csak 8 orás toltés utan fog teljesen onalloan muködni. Az UPS autonom muködéhez tanácsos azfolyamatosan az elektromos halózatra kapcsolt allapotban hagyni

Az UPS bekapcsolása

tartsa lenyomva a 6- as gombot krolbelul 1 masodpercig

Feszültsegvedelemmel ellatott aljzatok 18biztonsagi akkumulator nélkül

Az ezekre az aljzatokra csatlakoztatott keszülékek azonnal áramot kapnak, amint a ④ bemeneti kábelt csatlakoztatjuk a fali konnektorra. A ⑥ as gomb ezekre az aljzatokra nincs befolyással.

Szunetmentes kimenetek 19

Az ezekre az aljzatokra csatlakoztatott keszülékek akkor kezdenek áramot kapni, amikor a 6 as gomb zölden kezd el világitani (lásd D ábra). Ezeket az aljzatokat akkor is be lehet capcsolni, ha az UPS nincs az elektromos halózatra csatlakoztatva (a 6-as gomb villog).

Elektromos halózati zavar

• Ha ennek a halózatnak rossz a feszültsege vagy kimarad, az UPS folytatja a múkódest az akkumulátorról: a 6-as gomb zölden villog. Normál üzemmodban a figyelmeztető hang minded 10 masodpercben szól, majd minded 3 masodpercben, ahogy az akkumulátor toltöttsegénékevège kozledik. Csendes üzemmodban, a figyelmeztető hangCsak egyet sipol, amikor átall akkumulátorra.
• Ha az elektromos halózati áramkimaradas tullépi az akkumulator készenléti (athidalásí) idejét, az UPS leall, majd ujraindul, amint az elektromos áram vissatér. Teljes lemerlés után néhány ora szükséges a teljes athidalásí idö visszaallitásañoz.

Feszültsegvedelem:

Minden piacok koze tulfeszultség-vedelem.

Szunetmentes kimenetek leallitasa 19

tartsa lenyomva a 6- as gombot 2 masodpercnel hosszabb ideig.

7. Hibaelhárítas

(további információkt latogasson el a www.powerquality.eaton.com címre, vagy keresse fel vevőszolgálatunkat)

	Probléma	A hiba oka	Megoldás
1	• A 19-es szünetmentes aljatokban nincs áram.	• A 6-as gomb nem világit	• Nyomja meg a 6-as gombat és Ellenőrize, hogy zölden világít-e.
2	• Hálózati áramkimaradás esétén a cstatlakoatzott eszközöknek nincs típellátasa.	• Az eszközök nem a 19-es szünetmentes aljatokhoz vannak cstatlakoatzatva.	• Csatlakoztassa az eszközöket a 19-es, szünetmentes kimenetekre.
3	• Van hálózati áram, de azUPS akkumulátorrollo üzemel.	• A UPS hátso részen található megszakító 20 kioldott a UPS aljz túlterheltsege miatt.	• Húzza ki a problémát okozó eszköz, és capcsolja vissza a 20-es megszakító a megfelelő gomb megnyomásával.
4	• A zöld gomb 6 villog, és 3 mp-enkényt hangjelzés hallatszik.	• Az UPS 19-es szünetmentes kimenetei túlterheltek.	• Húzza ki a problémát okozó eszköz, a 19-es szünetmentes cstatlakoźókról.
5	• Az LCD kijelzón hibajelzés 12 latható, és folyamatos hangjelzés hallható.	• Az UPS meghibásodott. A 19-es szünetmentes kimenetak nincsenk típfeszültseg alatt.	• Hívja a vevőszolgálatot.
6	• A 8-es zöld kijelző nem világít és a 18-as szürt kimenetak típfeszültseg alatt vannak.	• A túlfeszültseg elleni videelem már nem biztositätt.	• Hívja a vevőszolgálatot.
7	• Az EcoControl aljatokáram alatt maradnak, amikor a fő alkalmazás (Master aljzat) leáll.	• Az EcoControl funkció nem aktiv vagy nincs megfelelően beálítva.	• Aktiválja vagy allitsa be megfelelően az EcoControl funksiöt a termékhez mellékeit szoftverrel.
