HASZNÁLATI ÚTMUTATÓ ACM 8512 BA WHIRLPOOL
Ez a kézikönyv és maga a készülék fontos biztonsági figyelmeztetéseket nyújt, amelyeket el kell olvasni és mindenkor figyelembe kell venni.
Ez a veszély szimbólum a biztonságra vonatkozóan, amely figyelmezteti a felhasználókat az őket és másokat fenyegető lehetséges kockázatokra.
Minden biztonsági figyelmeztetést megelőz a veszély szimbólum és a következő kifejezések egyike:
VESZÉLY
Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okoz.
FIGYELMEZTETÉS
Veszélyes helyzetet jelez, amely, ha nem kerülik el, súlyos sérülést okozhat.
Minden biztonsági figyelmeztetés specifikusan részletezi a meglévő potenciális kockázatot, és jelzi, hogyan kell a készülék helytelen használatából eredő sérülés, kár és áramütés kockázatát csökkenteni. Gondosan tartsa be a következő utasításokat:
- A készüléket le kell választani az elektromos táphálózatról bármilyen üzembe helyezési munka végzése előtt.
- A készülék üzembe helyezését és karbantartását szakembernek kell végeznie a gyártó utasításaival és a helyi biztonsági előírásokkal összhangban. Ne javítsa meg, illetve nem cserélje ki a készülék semmilyen alkatrészét, hacsak az a művelet nem szerepel kifejezetten a felhasználói kézikönyvben.
- A készülék földelése kötelező.
- A elektromos kábelnek elég hosszúnak kell lennie a helyére beszerelt készüléknek az elektromos hálózathoz történő csatlakoztatásához.
- Az érvényes biztonsági előírásoknak való megfelelés érdekében a beszerelésnél legalább 3 mm-es érintkezőtávolságú sokpólusú megszakítót kell használni.
- Ne használjon többdugaszos elosztót, illetve hosszabbítót.
- Tilos húzni a készülék hálózati zsinórfát.
- A üzembe helyezést követően az elektromos alkatrészeknek hozzáférhetetlennek kell lenniük a felhasználó számára.
- A készülék kizárólag háztartási ételkészítő berendezésként történő használatra készült. Egyéb használat nem megengedett (pl. helyiségek fűtése). A gyártó a helytelen vagy szabálytalan használatból származó károkért felelősséget nem vállal.
- A készülék és annak hozzáférhető részei nagyon felforrósodnak használat közben. Ügyelni kell arra, nehogy megérintse a fűtőelemeket. A 8 évesnél fiatalabb gyermekeket távol kell tartani tőle, hacsak nincsenek folyamatos felügyelet alatt.
- Használat közben a készülék hozzáférhető részei nagyon felforrósodhatnak. A kisgyermekeket távol kell tartani a készüléktől, és felügyelettel kell gondoskodni arról, hogy ne játszanak a készülékkel.
- Használat közben és után ügyeljen arra, hogy ne érjen hozzá a sütő belsejében levő fűtőelemekhez. Ne hagyja, hogy a készülékhez ruhadarabokkal vagy más gyúlékony anyaggal hozzáérjenek, amíg valamennyi komponens kellőképpen le nem húlt.
- Ne tegyen gyúlékony anyagot a készülékbe vagy annak közelébe.
- A túlhevített zsírok és olajok könnyen lángra lobbannak. Mindig legyen éber, amikor zsírban vagy olajban gazdag ételt süt.
- A készüléket legalább 8 éves gyermekek, valamint csökkent fizikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek akkor használhatják, ha számukra biztosítják a felügyeletet és az útmutatást a készülék biztonságos használatára vonatkozóan, és ha megértik az ezzel járó veszélyeket. A gyermekek ne játsszanak a készülékkel. A tisztítást és a felhasználói karbantartást nem végezhetik gyermekek felügyelet nélkül.
- Ne tegyen a főzőfelületre olyan fémtárgyakat, mint evőeszközök (kések, villák, kanalak, fedők stb.), mert ezek felforrósodhatnak.
- A készülék alatt található térbe kötelező beszerelni egy elválasztó panelt (nem tartozék).
- Ha a felület megrepedt, az áramütés lehetőségének elkerülése érdekében kapcsolja ki a készüléket.
- Kialakításából adódóan a készülék bekapcsolása nem lehetséges külső időzítő szerkezet vagy külön távirányító útján.
- A felügyelet nélküli zsírban vagy olajban való sütés a tűzhelylapon veszélyes lehet, és tüzet eredményezhet. SOHA NE próbálja meg eloltani a tüzet vízzel, hanem kapcsolja ki a készüléket, hanem borítsa le a lángot pl. egy fedővel vagy egy pokróccal. Tüzveszély: ne tároljon tárgyakat a főzőfelületeken.
- Gözzel tisztító eszközök használata tilos!
- Ne helyezzen fémtárgyakat, például késeket, villákat, kanalakat vagy fedőket a tűzhelylap felületére, mivel azok átforrósodhatnak.
- Használat után kapcsolja ki a tűzhelylap elemét a kezelőgombbal, és ne hagyatkozzon az edényérzékelőre.
KÖRNYEZETVÉDELMI TANÁCSOK
A csomagolóanyag hulladékba helyezése
A csomagolóanyag 100%-ban újrahasznosítható, és el van látva az újrahasznosítás jelével ( ). A csomagolóanyagokkal ne szennyezze a környezetet, hanem a helyi hatóságok utasításai szerint járjon el.
A termék kiselejtezése
A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált készülék szabályszerű elhelyezésével Ön segít elkerülni a környezetre és az emberi egészségre esetlegesen gyakorolt káros következményeket.
A terméken vagy a kísérő dokumentációban lévő szimbólum azt jelzi, hogy ezt a terméket nem szabad háztartási hulladékként kezelni, hanem el kell szállítani az elektromos és elektronikus berendezések újrahasznosítását végző megfelelő gyűjtőpontra.
Energiatakarékosság
A legjobb eredmények eléréséhez javasoljuk a következőket:
- Olyan fazekakat és serpenyőket használjon, melyek alsó átmérője megegyezik a főzőterület átmérőjével.
- Csak sík fenekű fazekat és serpenyőt használjon.
- Ha lehetséges, a főzés során fedje le az edényeket.
- A lábost mindig a főzőlapon kialakított főzési zóna közepére helyezze.
- Kukta használatával tovább lehet csökkenteni az energiafelhasználást és a főzési időt (hatodik érzék mód esetén nem használható).
MEGFELELŐSÉGI NYILATKOZAT(€)
- Ez a készülék - amely rendeltetése szerint élelmiszerekkel kerül érintkezésbe - megfelel az 1935/2004 számú rendeletnek (C €), kialakítása, előállítása és forgalmazása pedig teljesíti a 2006/95/EK számú (a 73/23/EGK számú irányelv és annak módosításai helyébe lépő) "Kisfeszültség" irányelv biztonsági követelményeit és a 2004/108/EK számú "EMC" irányelv védelmi előírásait.
HASZNÁLAT ELÖTT
FONTOS: A főzőzónák nem kapcsolnak be, ha a lábosok mérete nem megfelelő. Kizárólag "INDUKCIÓS RENDSZER" jelzéssel ellátott lábosokat használjon (lásd az ábrát). Mielőtt bekapcsolná a főzőlapot, helyezze a lábost a kívánt főzőzónára.
MÁR MEGLEVŐ EDÉNYEK
Mágnes segítségével ellenőrizheti azt, hogy az adott edény alkalmas-e az indukciós főzőlapon való használatra: az erre nem alkalmas edények nem vonzzák a mágnest.
- Ügyeljen arra, hogy a lábosok alja ne legyen érdes, mert ellenkező esetben megkarcolhatják a főzőlap felületét. Minden edényt ellenőrizzen.
- Soha nem helyezzen meleg lábosokat vagy serpenyőket a kezelőkapra. Ezek ugyanis sérülést okozhatnak.
A LÁBOSOK ALJÁNAK AJÁNLOTT ÁTMÉRŐI
FONTOS: a "Hatodik érzék funkció" című részben találhatók a "hatodik érzék" funkcióval ellátott zónákhoz alkalmazható lábosok aljának átmérői.
ÜZEMBE HELYEZÉS
A kicsomagolást követően ellenőrizze, hogy szállítás közben nem sérült-e meg a készülék, és probléma esetén forduljon a viszonteladóhoz vagy a vevőszolgálathoz.
A BEFOGLALÓ EGYSÉG ELŐKÉSZÍTÉSE
FIGYELMEZTETÉS
- Építsen be egy elválasztó panelt a főzőlap alá.
- A beszerelést követően a készülék alsó része ne legyen hozzáférhető.
- Ne tegyen be elválasztó panelt, ha a főzőlap alá sütő kerül beszerelésre.
• A készülék alsó része és az elválasztó panel közötti távolságot illetően az ábrán feltüntetett méreteket kell betartani.
• A készülék helyes működése érdekében a munkalap és a bútor felső szegélye közötti minimális nyílást nem szabad eltömni (min. 5 mm).
• A sütő behelyezése előtt vágja méretre a konyhabútort, valamint gondosan távolítsa el a keletkező faforgácsot és fűrészport.
- Ha a főzőlap alá sütő kerül beszerelésre, akkor fontos, hogy a sütőnek legyen hűtése.
- Süllyesztett beépítés esetén forduljon a vevőszolgálathoz, és kérje a 4801 211 00112 számú szerelőkészletet.
• A munkaasztalról az asztallap eltávolításához használjon csavarhúzót (a csomag nem tartalmazza), hogy a készülék alján a rugókat kiengedje.
- Ne építse be a főzőlapot mosogatógép vagy mosógép fölé, hogy az elektromos áramköröket ne érhesse nedvesség vagy göz, mivel ez a károsodásukat okozhatja.
CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATHOZ
FIGYELMEZTETÉS
-
Válassza le a készüléket az áramforrásról.
Az üzembe helyezést szakképzett szerelőnek kell végeznie az érvényes üzembe helyezési és biztonsági előírások szerint. -
A gyártó nem vállal felelősséget az említett rendelkezések be nem tartása miatt személyekben, állatokban vagy tárgyakban bekövetkező sérülésekért vagy károkért.
- A hálózati zsinórnak elég hosszúnak kell lennie ahhoz, hogy a főzőlapot ki lehessen venni a munkalapból.
- Ellenőrizze, hogy a készülék alján elhelyezett adattáblán szereplő feszültségérték egyezik-e az üzembe helyezés helyszínén érvényes hálózati feszültséggel.
- Ne használjon hosszabbítót.
Csatlakoztatás a kapcsolódobozhoz
Az elektromos bekötéshez használja az alábbi táblázat szerinti H05RR-F típusú vezetéket.
| Vezetékek Szám x méret | |
| 230 V ~ + | 3 × 4 mm^2 |
| 230-240 V ~ + | 3 × 4 mm^2 (csak Ausztrália esetén) |
| 230 V 3 ~ + | 4 × 1,5 mm^2 |
| 400 V 3N ~ + | 5 × 1,5 mm^2 |
| 400 V 2N ~ + | 4 × 1,5 mm^2 |
230-240 V \~ (csak Ausztrália esetén)
230 V \~ (csak az Egyesült Királyság esetén)
230 V 3 \~ (csak Belgium esetén) 400 V 2N \~ (csak Hollandia esetén)
A sárga/zöld földvezetéket a jelzésű kivezetéshez kell bekötni.
Az említett vezetéknek a többinél hosszabbnak kell lennie.
- A csavart kicsavarva vegye le a kapocsléc fedelét (A) és illessze be a fedelet a kapocsléc forgópántjába (B)
- Ezután illessze be a tápvezetéket a kábelszorítóba, majd a kapocsléc mellett elhelyezett kapcsolási rajz utasításait követve kösse be a vezetékeket a kapocslécbe.
- A tápvezetéket a kábelszorító segítségével rögzítse.
- Zárja le a fedelet (C), és csavarozza azt rá a kapocslécre az eltávolított csavarral - (1) pont.
Az elektromos hálózatba való bekötések alkalmával a főzőlap mindig automatikusan elvégez egy néhány másodperces ellenőrzést.
Ha a főzőlapnak már van tápvezetéke, akkor kövesse az arra vonatkozó utasításokat. A csatlakoztatást olyan többpólusú megszakítóval végezze, amelynél az érintkezők közötti távolság legalább 3 mm.
A kezelőlap bemutatása
A kezelőlapon érintőgombok találhatók: használatukhoz elég egyszerűen megnyomni az adott szimbólumot (nem szükséges erős nyomást alkalmazni).
Első használat / az áramellátás megszakadása után
Az elektromos hálózatba való bekötés után a főzőlap kezelőlapja le van zárva (a gomb fölötti jelzőlámpa világít).
A kezelőlap zárjának feloldásához tartsa lenyomva a gombot 3 másodpercig. Ekkor kialszik a jelzőlámpa, és a főzőlap készen áll a normal működésre.
A főzőlap bekapcsolása/kikapcsolása
A főzőlap bekapcsolásához tartsa lenyomva a ① gombot kb. 2 másodpercig: a gomb fölötti jelzőlámpa világítani kezd, és megjelennek az apró vonalak a főzőzónákat jelző körökön belül.
A kikapcsoláshoz addig nyomja ugyanazt a gombot, amíg ki nem kapcsol a főzőlap. Ekkor az összes főzőzóna kikapcsolódik.
A főzőlap automatikusan kikapcsol, ha a bekapcsolástól számított 10 másodpercen belül egyik funkció sem kerül kiválasztásra.
A főzőzónák aktiválása és szabályozása
A főzőlap bekapcsolása után helyezzen egy lábost a kiválasztott zónára.
Kapcsolja be a zónát a hozzá tartozó kör alakú gombbal: a kör belsejében ekkor megjelenő szám a közepes teljesítményfokozatnak felel meg.
A teljesítményfokozat módosításához vízszintes irányban mozgassa ujját a görgős billentyűn: a kör belsejében látható szám 1 (minimum) és 9 (maximum) között változtatható a görgős billentyúre helyezett ujj mozgatásával. A görgős billentyűről a "BOOST" megnyomásával lehet aktiválni a booster funkciót ("P" a kijelzőn). A "BOOST" teljesítményfokozat használata maximum 10 percig lehetséges, ami után a készülék automatikusan beáll a 9. fokozatra. Háromzónás modelleknél egyidejűleg három "BOOST" fokozat beállítása lehetséges: ilyen esetben a készülék automatikusan végzi a teljesítmény elosztását a zónák között.
Ha egyszerre több főzőzóna is be van kapcsolva, akkor a görgős billentyűvel módosítható a teljesítmény a kiválasztott zónánál, amit a teljesítményjelző jobb alsó sarkában levő világító pont mutat. Egy zóna kiválasztásához elég megnyomnia a hozzá tartozó kör alakú gombot.
Ha a lábos nem kompatibilis az indukciós főzőlappal, rosszul van elhelyezve, illetve nem a megfelelő méretű, akkor a kijelzőn megjelenik a "lábos hiányzik" figyelmeztetés (oldalsó ábra). Ha 60 másodpercen belül nem kerül fel egy lábos, akkor a főzőlap kikapcsol.
A főzőzóna leállítása
A hozzá tartozó kör alakú gomb megnyomásával válassza ki a leállítandó főzőzónát (világító pont jelenik meg jobboldalt alul a teljesítményfokozat kijelzésénél). Nyomja meg a görgős billentyűn található OFF utasítást.
A főzőzóna kikapcsol, és a körben egy "H" betű jelenik meg, ha a zóna még meleg.
A "H" betű a maradványhőt jelzi. A készülék minden főzőlapjánál van egy ilyen kijelző; ez mutatja, hogy a főzőzónák közül melyiknek magas még a hőmérséklete. A főzőzóna kihülésekor a jelzés kialszik.
Timer kiválasztása
A timer egy olyan időkapcsoló, amelynek segítségével legfeljebb 90 perc hosszúságú főzési időtartamot lehet beállítani.
Válassza ki az időkapcsolóhoz hozzárendelendő főzőzónát (világító pont jelenik meg jobboldalt alul a teljesítményfokozat kijelzésénél), majd a timer funkció + és - gombjával állítsa be a kívánt hosszúságú időtartamot: az időtartam percben lesz látható a főzőzóna kijelzője mellett.
Néhány másodperccel az utolsó érintés után a timer megkezdi a visszaszámlálást (a főzőzóna kiválasztását mutató pont villogni kezd).
A beállított időtartam lejáratakor hangjelzés hallható és a főzőzóna automatikusan kikapcsol.
A hatodik érzék funkcióhoz hozzárendelt timer vonatkozásában lásd a funkció leírását a következő oldalakon.
Kezelőlap zárolása
Ez a funkció lezárja a főzőlap kezelőszerveit, így akadályozva meg a készülék véletlen bekapcsolását (pl. tisztítás közben).
Nyomja meg három másodpercig a gombot: az aktiválás megtörténtére hangjelzés és a lakat szimbóluum felett megjelenő világító jelzés utal. Ekkor a kikapcsolási funkció kivételével a kezelőlap le van zárva. A kezelőlap lezárásának feloldásához ismételje meg az aktiválási lépéseket. Ekkor kialszik a világító pont és a főzőlap ismét használható. FONTOS: a víz jelenléte, a lábosokból kikerült folyadék vagy a szimbóluum alatti gombra helyezett bármilyen tárgy akaratlanul is előidézheti a kezelőlap-zárolási funkció be- vagy kikapcsolását.
Szünet
A funkció lehetővé teszi a főzőlap működésének átmeneti blokkolását, hogy azután a beállítások (a hatodik érzék funkció és a timer beállításokat kivéve) megtartása mellett ismét elindulhasson a működés. Nyomja meg a ⑪ gombot: a teljesítményfokozatok helyén villogó ；；jelzés lesz látható. A főzés folytatásához nyomja meg ismét a ⑪ gombot.
Flexi sütés
Ez a funkció lehetővé teszi, hogy a főzőterületet két különálló főzőzónaként vagy egy extra nagy zónaként használja.

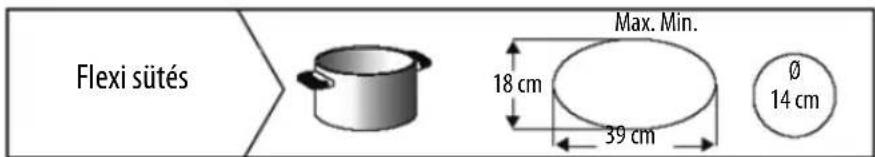

Ez tökéletes ovális, négyszögletes és hosszúkás serpenyőkhöz (legfeljebb 38x18 cm méretű alappal) vagy egynél több normál serpenyőhöz. A flexi sütés funkció aktiválásához kapcsolja be a főzőfelületet, és nyomja meg a ☐ gombot: a két főzőzóna kijelzőjén az „5” teljesítményszint látható; a szint száma mellett mindkét gomb világít jelezve, hogy a Flexi sütés funkció aktiválva van.
A teljesítményszint módosításához mozgassa az ujját a csúszka mentén az érintőképernyőn: a körben lévő szám ujjának csúsztatásával együtt változik a minimális 1-es és a maximális 9-es érték között. A rugalmas zóna funkció kikapcsolásához nyomja meg a ☐ gombot: a főzőzónák visszatérnek az egyenkénti üzemeltetéshez ismét. A főzőzóna kikapcsolásához nyomja meg a KI gombot
i A „no pot” U (nincs edény) üzenet jelenik meg annak a zónának a kijelzőjén, amelyik nem érzékel semmilyen edényt (hiányzó, rosszul felhelyezett vagy az indukciós főzőlaphoz nem megfelelő edény esetén). Ez az üzenet 60 másodpercig marad látható: ezen idő alatt felteheti ez edényeket a flexi sütési területre, vagy elcsúztathatja őket rajta tetszés szerint.
60 másodperc elteltével, ha nem helyeznek edényt a zónára, a rendszer leállítja az edény „keresését” az adott zónán, a jel látható marad a kijelzón emlékeztetőül, hogy a zóna le van tiltva.
A Flexi sütés funkció újbóli aktiválásához mindkét fűtőelemen nyomja meg a 📋ombot.
A Flexi sütés funkció érzékelni tudja azt is, amikor egy edényt az egyik zónáról áthelyeznek a másikra a flexi sütési területen belül, fenntartva annak a zónának a teljesítményszintjét, amelyre az edényt eredetileg helyezték (lásd a példát az alábbi ábrán: ha az edényt az elülső fűtőelemről a hátsó fűtőelemre helyezik át, az a teljesítményszint jelenik meg a kijelzőn, amely megfelel annak a zónának, ahová az edényt helyezték).
Lehetőség van arra is, hogy a Flexi főzőterületet két független főzőzónaként működtesse az különálló zónák megfelelő gombjainak használatával. Helyezze az edény a különálló zóna közepére, és állítsa be a teljesítményszintet az érintőképernyő csúszkájával.
ügyeljen arra, hogy az edényeket a főzőzóna közepére helyezze olymódon, hogy az lefedje a különálló főzőzóna közepén elhelyezett induction emblémát.
Nagy fazekak, ovális, négyszögletes és hosszúkás serpenyők esetén ügyeljen arra, hogy az edényeket úgy helyezze a főzőzóna közepére, hogy elfedjék mindkét emblémát.

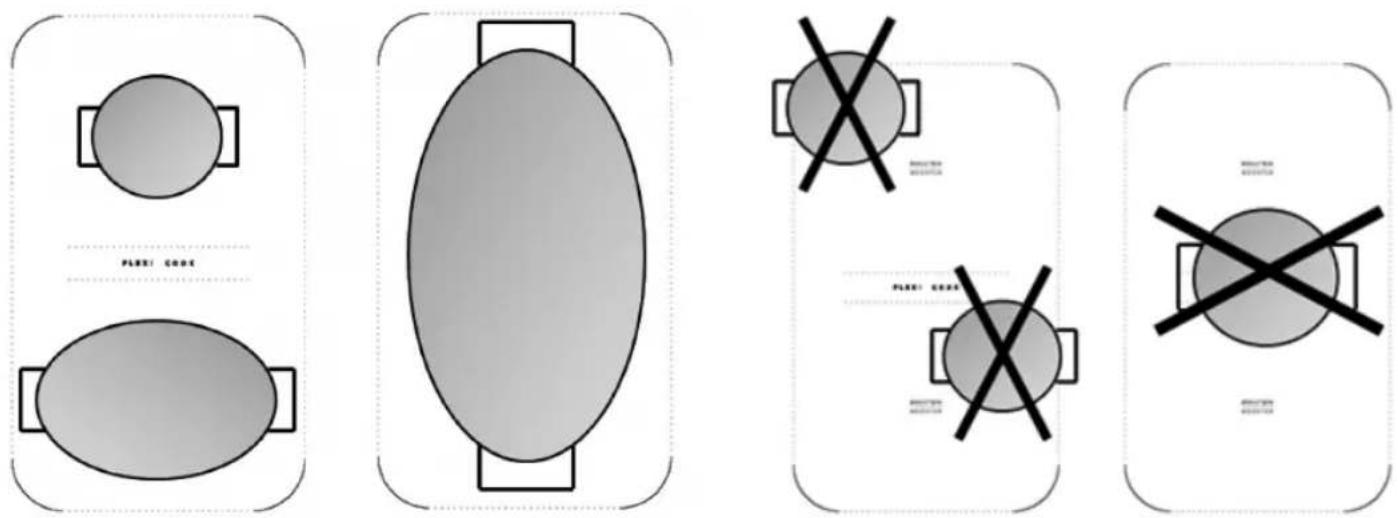

Példák az edények jó elhelyezésére és rossz elhelyezésére:
A Flexi sütés funkció aktiv helyzetében a booster teljesítményfokozat és a hatodik érzék funkció használata nem lehetséges. Amennyiben a timer beprogramozásra kerül, annak értéke a felső lap kijelzője mellett lesz látható.
Az automatikus funkciók leírása
A főzőlapon néhány automatikus funkció van hozzárendelve a főzőzónákhoz. Minden egyes zóna választógombja mellett láthatók a rendelkezésre álló funkciók ikonjai. Minden alkalommal, amikor egy automatikus funkció kerül kiválasztásra, az ikon mellett világító jelzés lesz látható és a kiválasztott zóna kijelzőjén megjelenik az "A" betű.
Hatodik érzék funkció 6
A hatodik érzék funkció automatikusan kiválasztja a vízforraláshoz megfelelő teljesítményfokozatot, és jelzi a forráspont elérését.
A vizet tartalmazó lábos elhelyezése után kapcsolja be a főzőlapot, és válassza ki az előzetesen kiszemelt főzőzónát. Nyomja meg a 6 gombot; a kijelzőn "A" jelenik meg, és bekapcsol a világító jelzés. A melegítési fázis során egy animáció jelenik meg a zóna melletti területen.
A hatodik érzék funkció helyes működése érdekében a következőket javasoljuk:
- kizárólag vizet használjon (szobahőmérsékleten);
- a forráspont eléréséig ne tegye bele a sót, hozzávalókat vagy füszereket;
- ne módosítsa a zóna teljesítményfokozatát, illetve ne vegye le vagy ne mozdítsa el a lábost;
- legalább az ürtartalom 1/3 részéig (min. 1 liter), de soha ne a pereméig töltse meg a lábost (lásd az oldalsó táblázatot);
- Ne tegyen kuktát arra a zónára, amelyiken a hatodik érzék funkció be van kapcsolva.
Az optimális eredmények érdekében javasoljuk továbbá a következőket:
- Ne kapcsolja be a hatodik érzék funkciót, ha a zóna már meleg (a kijelzőn egy "H" betű látható).
| A főzési zóna átmérője | A 6th Sense funkcióhoz használható lábosok aljának átmérője | Max. vízmennyiség a lábosban |
| 18 cm 17-19 | cm 5 liter | |
| 24 cm 23-25 | cm 7 liter | |
| 28 cm 24-28 | cm 7 liter |
A forráspont elérésekor a készülék hangjelzést ad. Ezt a hangjelzést rendszeres időközönként háromszor ismétli meg. A második hangjelzés után automatikusan bekapcsol a percszámláló, ami figyeli forrási időt. A harmadik jelzés után a készülék automatikusan egy olyan kisebb teljesítményfokozatra kapcsol, amely alkalmas a forrási állapot fenntartására. Ettől kezdve lehetséges a hozzávalók tetszés szerinti beadagolása, a timer beállítása, illetve a teljesítményfokozat módosítása. A teljesítményfokozat megváltoztatása vagy a készülék "szünet" helyzetbe állítása kikapcsolja a hatodik érzék funkciót.
Mivel a készülék önállóan kezeli a hatodik érzék funkciót és a booster fokozatokat, így néha előfordulhat, hogy a hatodik érzék funkció aktiv állapota miatt nem lehetséges a booster bekapcsolása
Az alkalmazott lábos minősége is befolyásolhatja a hatodik érzék funkció működését.
A készített étel felforralása után a gomb megnyomásával olyan teljesítményfokozat kerül automatikusan beállításra, amelyen még éppen tartható a forrás. A kijelzőn "A" betű látható: világítani kezd a jelzőlámpa. A funkció kikapcsolásához elég megnyomnia a görgős billentyűn található OFF utasítást.
Olvasztás funkció
Az olvasztás funkció egységes és alacsony hőmérsékletet tart fenn a főzési zónában. Miután az előzetesen kiszemelt zónán elhelyezte a lábost/tartozékot, kapcsolja be a főzőlapot, és válassza ki az előzetesen kiszemelt főzőzónát. Nyomja meg a gombot; a kijelzőn "A" jelenik meg, és bekapcsol a világító jelzés. A funkció kikapcsolásához elég megnyomnia a görgős billentyűn található OFF utasítást.
FIGYELMEZTETÉS
- Göztisztító berendezések használata tilos.
- A tisztítási művelet megkezdése előtt ellenőrizze, hogy megtörtént-e a főzőzónák kikapcsolása és hogy eltűnt-e a maradványhő ("H") jelzése.
FONTOS: Ne használjon súrolószivacsokat vagy dörzspárnákat. Ezek ugyanis idővel sérülést okoznának az üvegen.
• A készüléket minden használat után hagyja kihülni, majd tisztítsa meg a rásült ételmaradékok miatti lerakódásoktól és foltoktól.
- Azonnal távolítsa el az esetlegesen ráfolyó cukrot vagy nagy cukortartalmú ételmaradékokat, mert ezek károsítják a főzőlapot.
- A só, a cukor és a homok megkarcolhatják az üveg felületét.
• A főzőlap tisztításához puha ruhát, konyhai papírtörlőt vagy speciális tisztítószereket használjon (tartsa be a gyártó utasításait).
HIBAELHÁRÍTÁSI ÚTMUTATÓ
- Figyelmesen olvassa el és kövesse a "Használati útmutató" című részben foglaltakat.
- Ellenőrizze, hogy nincsenek-e áramkimaradások.
- A tisztítást követően jól szárítsa meg a főzőlap felületét.
- Ha a főzőlap bekapcsolásakor a kijelzön alfanumerikus kódok jelennek meg, kövesse az alábbi táblázat utasításait.
• Ha a használat után nem sikerül kikapcsolnia a főzőlapot, akkor csatlakoztassa le a készüléket az elektromos hálózatról.
| HIBAKÓD LEÍRÁS LEHETSÉGES OK A HIBA MEGSZÜNTETÉSE | |||
| A főzőlap kikapcsol, és 10 másodperc után 30 másodpercenként hangjelzést hallat. | Állandó nyomás a kezelőlap területén. Víz vagy konyhaeszközök jelenléte a kezelőlap területén. | Tisztítsa le a kezelőlap területét. | |
| C81, C82, C83 | Magas hőmérséklet esetén kikapcsol a kezelőlap. | Túl magas az elektromos alkatrészek belső hőmérséklete. | Az ismételt használat előtt várjon, hogy a főzőlap lehüljön. |
| F42 vagy F43 | A főzőlap csatlakoztatása nem a helyes feszültségen történt. | Az érzékelő szerint a feszültség eltér a csatlakozási feszültségtől. | Válassza le a készüléket az elektromos hálózatról és ellenőrizze a csatlakoztatást. |
| F12, F21, F25, F36, F37, F40, F47, F56, F58, F60, F61, F62, F63, F64 | Forduljon a vevőszolgálathoz és adja meg a hibakódot. | ||
VEVŐSZOLGÁLAT
A vevőszolgálat értesítése előtt
- Ellenőrizze, hogy nem lehet-e a problémát a "Hibakeresési útmutató" című részben foglalt pontok alapján megoldani.
- Kapcsolja ki, majd újra be a készüléket, és ellenőrizze, hogy fennáll-e még a hiba.
Ha a fenti ellenőrzések után a hiba még mindig fennáll, lépjen kapcsolatba a legközelebbi vevőszolgálattal.
Mindig adja meg:
- a hiba rövid ismertetését;
- a termék pontos típusa és modellszáma;
- a szervizszám (az adattáblán a Service szó után álló szám) a készülék alján (a fémlapon);
- a t e l j e s c í m é t ;
- a telefonszámát.
SERVICE
0000 000 00000
Amennyiben a készüléket javítani kell, forduljon javításra felhatalmazott vevőszolgálathoz (ez a garancia arra, hogy a javításhoz eredeti alkatrészeket használnak fel és a javítási munkát megfelelően elvégzik). A tartalék alkatrészek 10 évig rendelkezésre állnak.
TELJESÍTMÉNY TÁBLÁZAT
| Teljesítményszint A művelet jellege Használói szint | (az ételkészítési tapasztalatok és szokások jelzése) | ||
| Max. teljesítmény | Boost Gyors | melegítés | Ideális az étel rövid idő alatti felmelegítéséhez, a víz gyors felforralásához vagy az ételkészítési folyadékok hirtelen felhevítéséhez |
| 8-9 Sütés | forralás | Ideális pirításhoz, egy ételkészítés kezdéséhez, gyorsfagyasztott termékek sütéséhez, gyors forraláshoz | |
| Nagy teljesítmény | 7-8 | Pirítás - lassú pirítás - forralás - grillezés | Ideális lassú pirításhoz, erős forrásban tartáshoz, főzéshez és grillezéshez (rövid, 5-10 perc időtartamra) |
| 6-7 | Pirítás - főzés - párolás - lassú pirítás - grillezés | Ideális lassú pirításhoz, közepes forrásban tartáshoz, főzéshez és grillezéshez (közepes, 10-20 perc időtartamra), tartozékok előmelegítéséhez | |
| Közepes teljesítmény | 4-5 | Főzés - párolás - lassú pirítás - grillezés | Ideális lassú pirításhoz, enyhe forrásban tartáshoz, főzéshez (hosszú időtartamra). Tészta elkeverése |
| 3-4 | Főzés - lassú forralás - sűrítés - elkeverés | Ideális hosszabb főzésekhez (rizs, mártások, sültek, hal) kísérő folyadékok jelenlétében (pl. víz, bor, húslé, tej), tészta elkeveréséhez | |
| 2-3 | Ideális hosszabb főzésekhez (egy liter alatti mennyiségek: rizs, mártások, sültek, hal) kísérő folyadékok jelenlétében (pl. víz, bor, húslé, tej) | ||
| Kis teljesítmény | 1-2 | Olvasztás - kiolvasztás - melegen tartás - elkeverés | Ideális vaj lágyításához, csokoládé finom megolvasztásához, kis mennyiségű termékek kiolvasztásához és az éppen elkészült ételek (pl. mártások, levesek, főzelékek) melegen tartásához |
| 1 | Ideális az éppen elkészült kis ételek melegen tartásához, rizottó elkeveréséhez, tállalóedények melegen tartásához (indukciós tartozékkal) | ||
| OFF | Nulla teljesítmény | Tartófelület | Főzőlap stand-by vagy kikapcsolt helyzetben (főzés utáni maradványhő lehetséges, H betűvel jelezve) |
| Funkció A funkció leírása | ||
 | Lassú forralás | Olyan teljesítményfokozatot állít be automatikusan, amelynél hosszú időn át csendes forralásban tarthatók az ételek.Paradicsomszószokhoz, ragukhoz, levesekhez, minestronéhoz ajánlott, mert ellenőrzött hőfokon való főzést tesz lehetővé (vízfürdön készített ételekhez ideális). Használatával elkerülhető az ilyen ételeknél tipikusan előforduló kifutás (pl. túlforrás) vagy leégés a lábos aljára. A készített ételek felforralása után használja ezt a funkciót. |
 | Olvasztás | Olyan teljesítményfokozatot állít be automatikusan, amelynél úgy lehet kényes termékeket lassan olvasztani, hogy közben azok semmilyen kárt nem szenvednek (csokoládé, vaj stb.). |
 | 6th Sense Hatodik érzék víz forralása | Automatikusan érzékeli a víz forrási fázisának elérését, és olyan értékre csökkenti a teljesítményt, amely a hozzávalók beadagolásáig biztosítja a forrásban tartást. A víz forráspontjának elérésére a készülék hangjelzéssel figyelmeztet, és ekkor lehetséges beletenni a hozzávalókat (pl. fűszerek, tészta, rizs, zöldségek, főznivaló hús vagy hal), vagy akár a házi befőtteket, illetve a sterilizálandó eszközöket. |
 | Flexi sütés | Ez a funkció két főzőzónát egyesít és az így keletkező felületen lehetővé teszi a szögletes vagy ovális edények vagy rácsok használatát. Nagyobb méretű vagy darabszámú ételek grillezéséhez (halak, nyársak, zöldségek pl. cikória, beefsteak, virsli).Olyan serpenyős/tepsis ételek elkészítéséhez, mint a rendszerint sok szaftot vagy levet eresztő göngyölt húsok vagy egész halak |
ÉTELKÉSZÍTÉSI TÁBLÁZAT
| Élelmiszer kategóriák | Fogások vagy műveletek | Teljesítményszint és ételkészítési lépések | |||
| Első fázis Teljesít- | ményszintek | Második fázis Teljesít- | ményszintek | ||
| Tészta, rizs | Friss tészta Víz melegítése Booster - 9 | Tészta készítés és forrásban tartás | 7-8 | ||
| Száraz tészta Víz melegítése Booster - 9 | Tészta készítés és forrásban tartás | 7-8 | |||
| Főtt rizs Víz melegítése Booster - 9 | Tészta készítés és forrásban tartás | 5-6 | |||
| Rizottó Sütés és piritás 7-8 Főzés 4-5 | |||||
| Zöldségek, főzelékek | Kifőzött ételek Víz melegítése Booster - 9 Kifőzés | 6-7 | |||
| Sült ételek Olaj melegítése | 9 | Kisütés | 8-9 | ||
| Hirtelen sütött ételek Tartozék melegítése | 7-8 Főzés 6-7 | ||||
| Párolt ételek Tartozék melegítése | 7-8 Főzés 3-4 | ||||
| Kirántott ételek Tartozék melegítése | 7-8 | Rántás barnítása | 7-8 | ||
| Hús | Sült Hús barnítása olajban (vaj esetén 6. szint) | 7-8 Főzés 3-4 | |||
| Rácson Serpenyő előmelegítése | 7-8 | Grillezés mindkét oldalon | 7-8 | ||
| Pirítás Pirítás barnítása olajban (vaj esetén 6. szint) | 7-8 | Főzés | 4-5 | ||
| Nedves/párolt Pirítás barnítása olajban (vaj esetén 6. szint) | 7-8 | Főzés | 3-4 | ||
| Hal | Rácson Serpenyő előmelegítése | 7-8 Főzés 7-8 | |||
| Nedves/párolt Pirítás barnítása olajban (vaj esetén 6. szint) | 7-8 | Főzés | 3-4 | ||
| Sült Olaj vagy zsír melegítése | 8-9 | Kisütés | 7-8 | ||
| Tojás | Tojásos ételek Serpenyő melegítése olajjal vagy zsírral | 6 | Főzés | 6-7 | |
| Omlett Serpenyő melegítése olajjal vagy zsírral | 6 | Főzés | 5-6 | ||
| Lágytojás/keménytojás Víz melegítése Booster - 9 Főzés 5-6 | |||||
| Palacsinta Serpenyő melegítése vajjal | 6 | Főzés | 5-6 | ||
| Mártás | Paradicsom Piritás olajban (vaj esetén 6. szint) | 6-7 Főzés 3-4 | |||
| Ragu Piritás barnítása olajban (vaj esetén 6. szint) 6-7 Főzés 3-4 | |||||
| Besamel Alap készítése (vaj és liszt olvasztása) | 5-6 | Lassú felforralás | 3-4 | ||
| Édességek, krémek | Sodó Tej felforralása | 4-5 | Enyhe forrásban tartás | 4-5 | |
| Puding Tej felforralása | 4-5 | Enyhe forrásban tartás | 2-3 | ||
| Tejberizs Tej melegítése 5-6 Főzés 2-3 | |||||
- VESZÉLY
- FIGYELMEZTETÉS
- KÖRNYEZETVÉDELMI TANÁCSOK
- A csomagolóanyag hulladékba helyezése
- A termék kiselejtezése
- Energiatakarékosság
- MEGFELELŐSÉGI NYILATKOZAT(€)
- HASZNÁLAT ELÖTT
- MÁR MEGLEVŐ EDÉNYEK
- A LÁBOSOK ALJÁNAK AJÁNLOTT ÁTMÉRŐI
- ÜZEMBE HELYEZÉS
- A BEFOGLALÓ EGYSÉG ELŐKÉSZÍTÉSE
- CSATLAKOZTATÁS AZ ELEKTROMOS HÁLÓZATHOZ
- Csatlakoztatás a kapcsolódobozhoz
- A kezelőlap bemutatása
- Első használat / az áramellátás megszakadása után
- A főzőlap bekapcsolása/kikapcsolása
- A főzőzónák aktiválása és szabályozása
- A főzőzóna leállítása
- Timer kiválasztása
- Kezelőlap zárolása
- Szünet
- Flexi sütés
- Az automatikus funkciók leírása
- Hatodik érzék funkció 6
- Olvasztás funkció
- HIBAELHÁRÍTÁSI ÚTMUTATÓ
- VEVŐSZOLGÁLAT
- A vevőszolgálat értesítése előtt
- SERVICE
Márka : WHIRLPOOL
Modell : ACM 8512 BA
Kategória : Tűzhely
