510 Big Wheeler - Fűnyíró GUDE - Ingyenes használati útmutató

Terméktípus	Kerekes fűnyíró
Márka	Güde
Modell	510 Big Wheeler
Meghajtás	Benzinmotor
Motorteljesítmény	Körülbelül 3,5 LE (2,6 kW)
Vágásszélesség	51 cm
Vágásmagasság	Állítható, 25-75 mm
Vágórendszer	Forgó acélpenge
Gyűjtőkosár űrtartalma	70 liter
Kerék típusa	Nagy hátsó kerekek (Big Wheeler)
Méretek (H x Sz x M)	Körülbelül 150 x 60 x 110 cm
Súly	Körülbelül 32 kg
Hangnyomásszint	96 dB(A)
Fő funkciók	Nyírás, gyűjtés, mulcsozás opcionális készlettel
Karbantartás és tisztítás	Minden használat után tisztítsa, rendszeresen élezze a pengét, cserélje a motorolajat
Biztonság	Motorfék, vészleállító, repülő tárgyak elleni védelem
Alkatrészek és javíthatóság	Pótpenge, szíj, légszűrő, gyújtógyertya
Általános információk	92 oldalas használati utasítás letölthető

Gyakran ismételt kérdések - 510 Big Wheeler GUDE

Hogyan indítsam el a Güde 510 Big Wheeler fűnyírót?

Győződjön meg róla, hogy a tankban van benzin és az olajszint megfelelő. Hideg motornál használja a szivatót. Húzza meg határozottan az indító fogantyút. A részletekért olvassa el a használati útmutatót.

Milyen motorolajat használjak?

Használjon minőségi 4 ütemű SAE 30 vagy 10W-30 olajat. Minden használat előtt ellenőrizze a szintet.

Hogyan állítsam be a vágásmagasságot?

A vágásmagasság egy központi karral vagy a kerekeken lévő tekerőgombokkal állítható. Forgassa el a kívánt 25-75 mm-es magasságra.

A gyűjtőkosár nem telik meg teljesen, miért?

Ellenőrizze, hogy a kosár megfelelően be van-e pattintva, és a fűterelő nyitva van-e. Tisztítsa meg a kivezető csatornát, ha eltömődött.

Hogyan karbantartsam a pengét?

Húzza ki a gyújtógyertyát. Fordítsa fel a fűnyírót. Tisztítsa meg a pengét, és reszelővel élezze meg. Ha sérült, cserélje ki.

Mit tegyek, ha a fűnyíró rendellenesen rezeg?

Állítsa le a motort. Ellenőrizze a pengét kiegyensúlyozatlanság vagy ütés szempontjából. Húzza meg a rögzítő csavarokat.

Hogyan tisztítsam a fűnyírót használat után?

Használjon mérsékelt vízsugarat a vázon. Kerülje a motor nedvesítését. Tárolás előtt alaposan szárítsa meg.

Tudok mulcsozni ezzel a modellel?

Igen, az opcionális mulcsozó készlettel. Ez a kosarat és a pengét helyettesíti, lehetővé téve a fű aprítását.

Mekkora a benzintank kapacitása?

A tank űrtartalma körülbelül 1,5 liter. Használjon ólommentes 95-ös benzint.

Hol találok pótalkatrészeket?

Vegye fel a kapcsolatot a Güde ügyfélszolgálattal, vagy keresse fel a hivatalos forgalmazókat. Az alkatrészek hivatkozásai a használati útmutatóban találhatók.

HASZNÁLATI ÚTMUTATÓ 510 Big Wheeler GUDE

MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

SLOVENIJA Pred uvedbo v pogon prosim natančno preberite priložena navodila za uporabo.

HRVATSKI Prije puštanja u rad pažljivo pročitajte naputak za upotrebu.

HU Utasítás kaszáláshoz

3

12

DE Betrieb SI Delovanje

GB Operation HR Rad

HU Tisztítás / Karbantartás

5

14-20

1	DE Montage	SI Montaža
	GB Assembly	HR Montaža
	FR Montage	BG Монтаж
	IT Montaggio	RO Montaj
	NL Montage	BA Montaža
	CZ Montáž
	SK Montáž
	HU Szerelés

460 4 IN 1 #95333 | 510 4 IN 1 #95347 | 561 S-Plus #95350

HU Olajszint ellenőrzése

SI Kontrola stanja olja

HR Kontrola razine ulja

HU Első üzembe helyezés előtt, a motorba feltétlenül töltsön megfelelő mennyiségű motorolajat! Minden üzembe helyezés előtt ellenőrizze az olaj állapotát. Szükség esetén a motorolajat feltétlenül töltse fel.

SI Pred prvim zagonom je potrebno, da motor brezpogojno napolnite z motornim oljem. Pred vsako uvedbo naprave v pogon preverite stanje olja. Oziroma dopolnite motorno olje.

HR Prije prvog stavljanja u rad mora biti u uređaju dovoljno motornog ulja. Prije svakog stavljanja u rad, provjerite stanje ulja. Dolijte ulje prema potrebi.

HU szénaboglya - kiadása

SI kosite - izmet

HR kositi - izbaciti

HU Utasítás kaszáláshoz

SI Napotki za košnjo

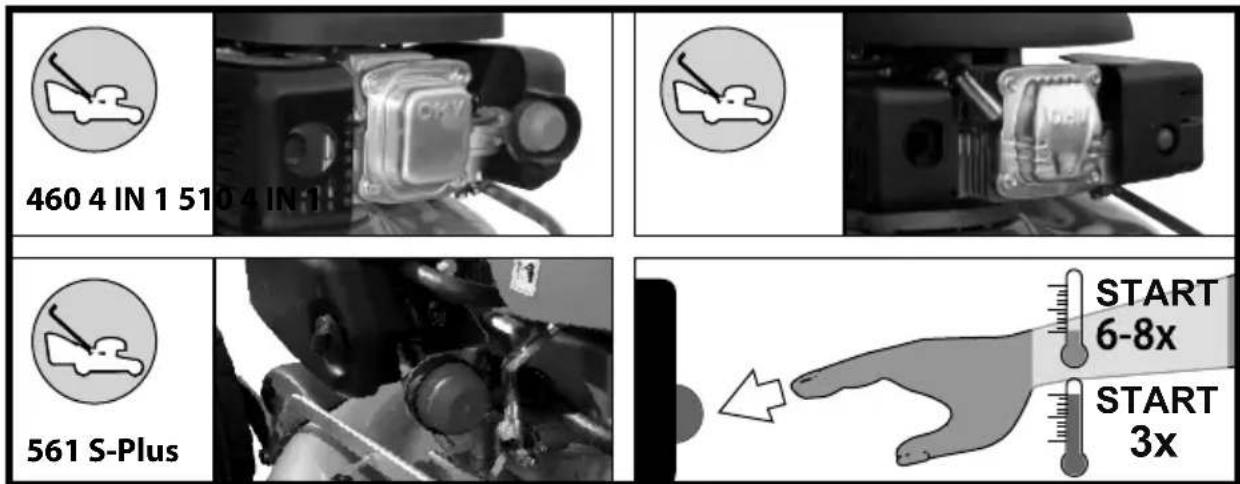

HU Üzemeltetés - START

SI Delovanje - START

HR Rad - START

BG Работа - START

RO Functionare - START

BA Rad - START

460 4 IN 1 #95333 | 510 4 IN 1 #95347 | 561 S-Plus #95350

Megrendelési szám: 95333, 95347, 95350

Tartalom: 123 cm³, 140 cm³, 173 cm³

Max. teljesítmény:

QHV 4 ütemű motor, 3600 min⁻¹: 2,6 kW (3,5 PS), 2,7 kW (3,7 PS), 3,8 kW (5,1 PS)

Alapjárati fordulatszám: 2850 min⁻¹, 2850 min⁻¹, 2850 min⁻¹

Vágásszélesség: 456 mm, 508 mm, 550 mm

A fűgyűjtő kosár űrtartalma: 65 l, 65 l, 65 l

Üzemanyag: ólommentes benzin, ólommentes benzin, ólommentes benzin

Súly: 30 kg, 33,1 kg, 35,9 kg

Méret: 1520 x 560 x 990 mm, 1550 x 560 x 950 mm, 1660 x 560 x 960 mm

Információ zajosság/vibráció

Akusztikus nyomásszint L¹): 83,4 dB (A), 83,5 dB (A), 84,5 dB (A)

Akusztikus teljesítményszint L¹): 96 dB (A), 96 dB (A), 98 dB (A)

Hallásvédő eszköz használata ajánlott!

Rezgésemisszió érték a²): 4,131 m/s², 6,9 m/s², 8,91 m/s²

¹⁾ K bizonytalanság=3 dB (A), ²⁾ K bizonytalanság=1,5 m/s ²

Figyelmeztetés: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket.

A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására

Az érték alkalmas a vibrációs terhelés felbecsülésére is.

A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez a teljes munkaidőre vonatkozó vibrációs terhelést lényegesen lecsökkentheti.

Vezessen be kiegészítő biztonsági intézkedéseket a személy vibráció elleni védelmére, pl: az elektromos szerszámok és berendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése.

Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.

Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.

A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.

Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.

Szállítási terjedelem

1 Mulcsoló ék

2 Oldalszórás

3 Fügyüjtő kosár

4 Gyújtógyertya kulcs

5 Bowden szorítók

6 Kerekek/csillag-csavarral/U-alátéttel

Rendeltetés szerinti használat

A fűnyíró, ház körüli kertekben és kertészeti telepeken, maximálisan 20°-os lejtésű füves területek nyírására alkalmas

A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős

A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszul szellőztethető térségekben

A fűnyírót tilos bokrok, élő sövények és bozótok nyírására, tetőkön, vagy balkonon elhelyezett virágládákban lévő kúszó virágok nyírására és mulcsolására használni. Továbbá, tilos a fűnyírót fa és élő sövényekről levágott faanyag őrlésére mulcsolás céljából, s a talaj egyenlőtlenségeinek kisimítására használni.

Követelmények a gép kezelőjére

A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.

A készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott testi, értelmi, vagy szellemi képességeik, vagy hiányzó tapasztalat, esetleg tudás következtében nem képesek a gépet kezelni, ha nincsenek biztonságukért felelős személy felügyelete alatt, vagy betartják e személy utasítását a gép kezelésével kapcsolatban.

Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.

Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatalkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellett szakképzettség elsajátítása érdekében.

A helyi előírások meghatározhatják a kezelő személy minimális életkorát.

Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.

Viselkedés kényszerhelyzetben

Sebesülés veszély!

Kezeit és lábait ne tegye a gép forgó alkatrészei közelébe! Tartsa be a füszóró garattól a megfelelő távolságot!

Egési sebesülések veszélye!

A gép egyes alkatrészei működés közben erősen felmelegednek. A forró alkatrészeket, pl. a motor és a zajtompítót ne érintse meg!

Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtásához, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:

1. A baleset színhelye
2. A baleset típusa
3. A sebesültek száma
4. A sebesülések típusa

Szimbólumok

Figyelem!

Használat előtt olvassa el a használati utasítást!

Hallásvédő eszköz használata ajánlott! Viseljen védő szemüveget

Vigyázz - forró felület! Egési sebesülések veszélye!

Figyelmeztetés elhajított tárgyakra

Személyektől való távolság! Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen

A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát.

Üzemeltetés alatt feltétlenül tartsa be a fűnyíró késtől a biztonságos távolságot.

Behúzás veszélye!!

Robbanásveszély A motort kizárólag kikapcsolt állapotban szabad tankolni.

Fennáll a mérgezés! A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszul szellőztethető térségekben

Tilos a dohányzás és nyílt láng használata

Ezeket a személyeket tartsa a géptől megfelelő biztonsági távolságban.

A berendezést tilos nedves, vagy vizes környezetben használni és kitenni eső hatásának.

Viseljen biztonsági munkacipőt átvágás elleni védelemmel, érdes talppal és acél orral!

Figyelmeztetés forró felület!

Vigyázz! Magas feszültség!

Hibás és/vagy tönkrement eszközöket át kell adni az illetékes hulladékgyűjtő telepre. Az akkumulátor, az olaj és hasonló anyagok nem kerülhetnek a környezetbe.

Védje nedvesség ellen

A csomagolást felállított helyzetben tartsa

Biztonsági Tudnivalók

FIGYELMEZTETÉS

Olvasson el minden biztonsági útmutatást és utasítást, a mellékelt brosúrában találhatóakat is.

A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük, a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

A gép üzemeltetése alatt idegen személyeket, gyerekeket és állatokat tartson a géptől biztonságos távolságban. A minimális biztonsági távolság 5 m.

Munka közben viseljen megfelelő személyi védőeszközöket!

Viseljen hosszú nadrágot és megfelelő munkacipőt! Tilos a gépet szandálban vagy mezítláb kezelni.

Ha szükséges, viseljen védő munkakesztyűt! Kizárólag nappali világosságban vagy megfelelő megvilágítás mellett szabad a géppel dolgozni.

A kaszálandó területet munka előtt gondosan vizsgálja át, és távolítson el minden olyan tárgyat, amit a fűnyíró elhajíthatna.

⚠️ Az üzemanyag nagy mértékben tűzveszélyes.

A benzint kizárólag e célra megfelelő edényben szabad tárolni.

Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigaretta mellett.

Az üzemanyagot kizárólag a gép indítása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró.

Ügyeljen arra, hogy az üzemanyag ne folyjon ki. Abban az esetben, ha a benzin kiömlik, ne kapcsolja be a motort. A gépről távolítsa el a kiömlött benzint, és minden begyújtási kísérletet akadályozzon meg addig, amíg az üzemanyag a gép felszínéről el nem párolog.

Első üzembe helyezés előtt a motorba feltétlenül töltsön megfelelő mennyiségű motorolajat!

Minden üzembe helyezés előtt ellenőrizze az olaj állapotát. Szükség esetén a motorolajat feltétlenül töltse fel.

A gép használata előtt vizuálisan ellenőrizze a gépet esetleges megrongálódás, vagy a kések, tartó csavarok kopása és a fűnyíró gép szabályszerű összeszerelése szempontjából.

⚠️ Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyű futnak-e.

⚠️ Szigorúan tilos a gépre felszerelt védőberendezéseket leszerelni, kicserélni, nem a rendeltetésnek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni.

⚠️ Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.

A motort kizárólag az esetben kapcsolhatja be, ha kezei és a lábai a géptől biztonságos távolságban vannak.

Startolásnál tilos a fünyíró gépet oldalra dönteni.

Tilos a motor startolása az esetben, ha a kezelő személy a füszóró garat előtt áll.

Lejtőkön ügyeljen arra, hogy teste biztonságos helyzetben legyen. Tilos a géppel meredek lejtőkön dolgozni. Különösen óvatos legyen irányváltoztatáskor! Különösen óvatosnak kell lennie, ha a fünyíró gépet megfordítja, vagy ha saját maga felé húzza.

Az esetben, ha a fünyíró gépet ledönti (pl. szállítás közben), vagy felemeli, hogy áthaladhasson a fü nélküli területen, vagy a fünyíró gépet arra a területre viszi, ahol füvet fog vele nyírni, vagy már eltávozik onnan, a késeket mindig kapcsolja ki, s várjon, hogy megálljanak.

Az esetben, ha idegen tárgyakba ütközik, vagy a gép vibrálni kezd, azonnal kapcsolja ki és távolítsa el a gyújtógyertya dugaszát. Ellenőrizze, nincs-e a gép megrongálódva, szükség esetén a hibákat távolítsa el.

A munka befejeztével a gépet azonnal kapcsolja ki.

A kikapcsolást követően ne helyezze azonnal a gépet zárt helyiségbe, hanem várjon, míg teljesen kihül.

Tilos a gépet teli benzintartállyal olyan zárt helyiségben tárolni, ahol a benzinpára nyílt lánggal, vagy szikrákkal kerülhet kapcsolatba!

Hosszabb idei tárolás esetén feltétlenül ürítse ki a benzintartályt!

A hibás kipufogócsövet feltétlenül cserélje ki.

Tilos megváltoztatni a motor reguláris beállítását, vagy a motort túltekerni!

Karbantartás

A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Várjon, míg a gép forgó részei megállnak, s a berendezés teljesen kihűl!

A gépet, elsősorban a tartályt és a motort, mindig tartsa tisztán! A fűszóró garatot és a burkolatot rendszeresen tisztítsa!

A gép mozgó részeit kenje be olyan olajjal, mely nincs káros hatással a környezetre!

Rendszeresen ellenőrizze a fűgyűjtő kosarat kopás és elavulás szempontjából!

A javítást bízza kvalifikált szakemberre.

Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!

Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.

Jótállás

A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.

A jótállás nem vonatkozik a géppel való szakszerűtlen használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.

Szervíz

Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürokráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén azonosíthassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a típus címkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az alábbiakban.

Gyártási szám:

Megrendelési szám

Gyártási év:

Gépszemle és karbantartási terv

Rendszeres karbantartási időközök		Minden üzembe- helyezés előtt	Havonta 3 Hóna- ponként		6 Hóna- ponként	12 Hóna- ponként	24 Hóna- ponként
			5 Munkaórák	25 Munkaórák	50 Munkaórák	100 Munkaórák	250 Munkaórák
Motorolaj (10W-40)	Ellenőrzés	√
	Csere		√		√
Levegőszűrő	Ellenőrzés	√
	Csere				√
Gyújtó- gyertya kulcs	Ellenőrzés Tisztítsa ki					√
	Csere						√

Az illetékes karbantartást a megadott hónapban végezze, vagy az előírt munkaórák eltelte után - attól függően, melyik múlik el hamarabb!

Üzemzavarok kikeresése

Üzemzavar	Okok	Utasítás
A motor nem startol	Nem nyomta le a Start-Stop kart Nyomja le a Start-Stop kart!
	Primér szivattyú nem használta A primér szivattyút nyomja le
	Elégtelen üzemanyag Töltse fel az üzemanyagot!
	Túlságosan hosszú bowden kábel A haranganya segítségével állítsa be a bowden kábel hosszát!
	Nem megfelelő üzemanyag, raktározás az üzemanyagtartály kiürítése nélkül, nem megfelelő benzin	Ürítse ki az üzemanyagtartályt és a karburátort! Tankoljon a gépbe friss benzint!
	Szennyezett gyújtógyertya(az elektró-dokon szénmaradékok), s az elektródok távolsága túlságosan nagy.	A gyertyát tisztítsa ki, ellenőrizze a gyer-tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re.
	A gyújtógyertya a benzintól (túlszíva-tott motor) nedves	A gyújtógyertyát szárítsa ki, majd szerelje vissza!
Nem gyűjti a füvet. Bedugult a csatorna		Tisztítsa ki a kivezető csatornát!
		Ürítse ki a fügyűjtő kosarat!
		Kizárólag száraz időben kaszáljon!

Műszaki adatok

Fűnyírók 460 4 IN 1 510 4 IN 1 561 S-Plus
