HASZNÁLATI ÚTMUTATÓ G1720 Greisinger

Hőmérsékletmérő riasztás funkcióval

1 A használati útmutatóról 4

1.1 Előszó 4
1.2 Jogi információk 4
1.3 További információk 4

2 Biztonság 5

2.1 A biztonsági szimbólumok jelentése 5
2.2 Előre látható helytelen alkalmazások 5
2.3 Biztonsági tudnivalók 6
2.4 Rendeltetésszerű használat 7
2.5 Szakképzett személyzet 7
2.6 Kivitelek 7

3 A müszer áttekintése 8

3.1 Kijelzőelemek 8
3.2 Csatlakozók 8
3.3 Kezelőelemek....9

4 A müszer kezelése....10

4.1 A konfigurációs menü megnyitása .....10
4.2 A mérőbemenet beszabályozása .....12

5 A mérés alapjai ....13

5.1 Az érzékelő-/ műszer pontossága....13
5.2 Lehetséges mérési hibák....13
5.2.1 Bemerítési mélység 13
5.2.2 Felületi hatások és gyenge hőátvitel .....13
5.2.3 Lehülés / Párolgás 13
5.2.4 Válaszidő 13

6 Használat és karbantartás ....14

6.1 Tudnivalók a használathoz és a karbantartáshoz .....14

6.2 Elem 14
6.2.1 Elemállapot kijelzése 14
6.2.2 Elemcsere.... 14

7 Hiba- és rendszerüzenetek 16
8 Hulladékkezelés 17
9 Müszaki adatok 18
10 Szerviz 20
10.1 Gyártó 20
10.2 Kalibrálási és beállítási szolgáltatás 20

1 A használati útmutatóról

1.1 Előszó

Használatbavétel előtt figyelmesen olvassa el ezt a használati útmutatót, és ismerkedjen meg a műszer kezelésével.

Tartsa ezt a dokumentumot elérhető helyen, használatra készen, lehetőleg a műszer közvetlen közelében, hogy kérdés esetén Ön vagy a kezelő/felhasználó bármikor utána nézhessen az információknak.

A munka elkezdése előtt a felhasználónak figyelmesen el kell olvasnia, és meg kell értenie ezt a használati útmutatót.

1.2 Jogi információk

A gyártónak a károkra és a következményes károkra vonatkozó felelőssége és szavatosságvállalása érvényét veszíti helytelen használat, a jelen dokumentum figyelmen kívül hagyása, a biztonsági előírások be nem tartása, a nem megfelelően képzett műszaki személyzet igénybe vétele és a termék jogosulatlan módosítása esetén.

Ez a dokumentum csak a címzett személyes használatára szolgál. Tilos ennek a használati útmutató jogosulatlan továbbítása, másolása, más nyelvre történő lefordítása vagy a használati útmutatóból kivonat készítése.

A gyártó nem vállal felelősséget a nyomtatási hibákért.

1.3 További információk

A müszer szoftververziója:

- V1.2 vagy frissebb

A termék pontos megnevezése a műszer hátoldalán lévő típustáblán található.

MEGJEGYZÉS

A szoftververzió lekérdezéshez tartsa bekapcsoláskor a bekapcsológombot 5 másodpercnél hosszabb ideig lenyomva. A fő kijelzőrészen a sorozat, a másodlagos kijelzőrészen a műszer szoftververziója jelenik meg.

2 Biztonság

2.1 A biztonsági szimbólumok jelentése

VESZÉLY!

Ez a szimbólum olyan közvetlen veszélyre, életveszélyre, súlyos sérülésekre és komoly anyagi kárra figyelmeztet, amely figyelmen kívül hagyás esetén bekövetkezhet.

VIGYÁZAT!

Ez a szimbólum olyan lehetséges veszélyekre vagy káros helyzetekre hívja fel a figyelmet, amelyek figyelmen kívül hagyás esetén a műszert és a környezetet károsíthatják.

MEGJEGYZÉS

Ez a szimbólum olyan folyamatokra utal, amelyek figyelmen kívül hagyás esetén közvetetten befolyásolják a működést, vagy előre nem látható reakciót válthatnak ki.

2.2 Előre látható helytelen alkalmazások

A müszer kifogástalan működése és üzembiztonsága csak az általános biztonsági óvintézkedéseknek és az ebben a dokumentumban közölt müszerspecifikus biztonsági előírásoknak használat során történő betartása mellett biztosított.

Ezeknek a figyelmeztetéseknek a be nem tartása személyi sérülést vagy halált, valamint anyagi károkat okozhat.

VESZÉLY!

Helytelen alkalmazási terület!

A műszer hibás működésének, a személyi sérüléseknek és az anyagi károknak a megakadályozása érdekében a műszer kizárólag a használati útmutató „Rendeltetésszerű használat” című részében leírtaknak megfelelően használható.

– Ne alkalmazza biztonsági-/vészleállító berendezésekben.
– A müszer nem alkalmas robbanásveszélyes helyen való alkalmazásra.
– A müszert nem szabad betegeken diagnosztikai vagy egyéb gyógyászati célra alkalmazni!
– Nem alkalmas funkcionális biztonsági funkciót ellátó felhasználáshoz, pl. SIL!

2.3 Biztonsági tudnivalók

VIGYÁZAT!

Sérülésveszély a hömérsékletmérő által!

A beszúró érzékelővel rendelkező müszerek esetében fennáll a szúrási sérülés veszélye az érzékelő hegyes kialakítása miatt.

– A beszúró érzékelőt gondosan kell kezelni!
– A használaton kívüli hömérséklet-érzékelőt védőkupakkal kell ellátni!

Magas (és nagyon alacsony) hömérsékletek mérése esetén fennáll az égési sérülés veszélye. Szükség esetén használjon védőkesztyűt.

VIGYÁZAT!

A lemerült és a rossz minőségű elemek is könnyebben kifolynak, ami a műszer tönkremeneteléhez vezethet.

Vegye figyelembe ehhez a „Használat és karbantartás“ című fejezetben található információkat is.

VESZÉLY!

Feszültség alatt álló részek hömérséklet-érzékelővel történő megérintése esetén közvetlen életveszély áll fenn!

Ezért ne végezzen mérést feszültség alatt álló alkatrészeken vagy vezetékeken vagy ezek közvetlen közelében.

Semmi esetre ne nyomja a hőmérsékletmérőt fali csatlakozóaljzatba, stb.

MEGJEGYZÉS

A müszer nem való gyermekek kezébe!

MEGJEGYZÉS

Az érzékelő fogantyúja, a csatlakozókábel és a műszer háza nem alkalmas az élelmiszerekkel való hosszabb érintkezésre.

Élelmiszerekkel való tartós érintkezésre az 1935/2004/EK rendelet szerint az alábbi részek alkalmasak:

– A hőmérséklet-érzékelő a mérőhegytől a nemesacél cső végétől számított kb. 1 cm-ig.

2.4 Rendeltetésszerű használat

A termék egy víz ellen védett hőmérsékletmérő. Precíz és másodperc gyorsaságú hőmérséklet mérésekhez van kialakítva az alábbi közegekben:

• Élelmiszer
• Folyadékok
• Gáz
  – Lágy, plasztikus anyagok
• Ömlesztett áru

2.5 Szakképzett személyzet

Az üzembe helyezéshez, használathoz és karbantartáshoz az érintett személyzetnek megfelelő ismerettel kell rendelkeznie a mérési módszerről és a mért értékek jelentéséről. Az ebben a dokumentumban található utasításokat meg kell érteni, figyelembe kell venni, és be kell tartani.

Ahhoz, hogy a konkrét felhasználás során a mérési értékek értelmezéséből ne keletkezzen kockázat, a felhasználónak kérdéses esetben további szakismeretekkel kell rendelkeznie. Az elégtelen szakismeret miatti hibás értelmezésből adódó károkért/veszélyekért a felhasználó tartozik felelősséggel.

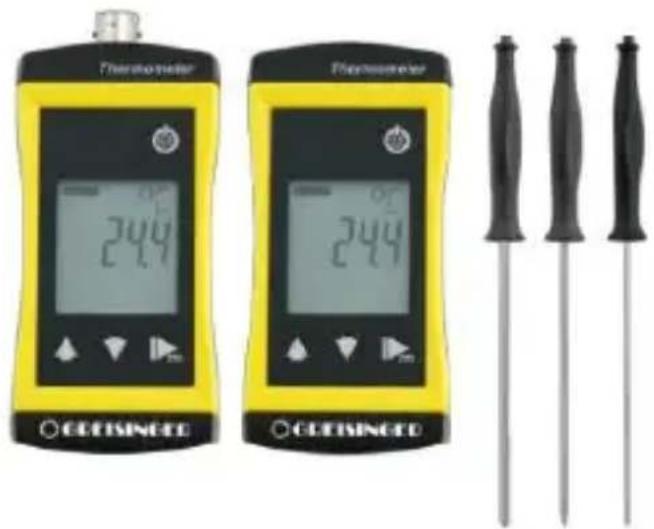

2.6 Kivitelek

Típus	Leírás
G 1700, G1701 Hőmérsékletmérő Pt1000 cserélhető érzékelőhöz BNC-csatlakozóval
G 1710	Hőmérsékletmérő fixen beépített merülő érzékelővel
G 1720	Hőmérsékletmérő fixen beépített beszúró érzékelővel
G 1730, G 1731	Hőmérsékletmérő fixen beépített beszúró érzékelővel

3 A müszer áttekintése

LCD kijelző Elölnézet

Homlokoldal
G 1700|-01

3.1 Kijelzőelemek

Elemtöltöttség jelzése

Az elemállapot értékelése

Mértékegység kijelzése

A mértékegységek vagy a min/max/hold mód kijelzése

Fő kijelzőrész

Az aktuális hőmérséklet mért értéke vagy a min/max/hold érték

Másodlagos kijelzőrész

Az aktuális hömérséklet mért értéke min/max/hold módban, mértékegységgel

3.2 Csatlakozók

BNC csatlakozó

Csatlakozó a hőérzékelő számára

(G 1700, 1701)

(Ki-/bereteszelés a dugón lévő forgatható gyűrűvel)

Érzékelő

Fixen beépített érzékelő

(G 1710, 1720, 1730, 1731)

VIGYÁZAT!

A vízállóság biztosítása!

A müszer védett a fröccsenő vízzel, esővel vagy véletlen vízbemerítéssel szemben. A dugós csatlakozókra ez a védelem csak csatlakoztatott állapotban áll fenn. Az érintkezőkön lévő nedvesség vagy szennyeződés helytelen mérési eredményekhez vezethet.

– Az érintkezőket szennyeződés és nedvesség ellen védeni kell!
- A nedves csatlakozókat a lehető leggyorsabban meg kell szárítani!

3.3 Kezelőelemek

Be-/kikapcsoló gomb

Rövid megnyomás

A müszer bekapcsolása

A háttérvilágítás aktiválása/inaktiválása

Hosszú megnyomás

A müszer kikapcsolása

A módosítások elvetése egy menüben

Felfelé/lefelé gomb

Rövid megnyomás

A min/max érték megjelenítése

A kiválasztott paraméter értékének módosítása

Hosszú megnyomás

A min/max érték visszaállítása az aktuális mérési értékre

Mindkét gomb megnyomása egyszerre

A kijelzés elforgatása, kijelzés fejjel lefelé

Funkciógomb

Rövid megnyomás

Mérési érték kijelzön tartása (hold)

A következő paraméter megjelenítése

Hosszú megnyomás 2 mp -ig

A konfiguráció menü megnyitása, a kijelzön Conf kiírás jelenik meg.

Üzemkész állapot

A műszer mérési érték kijelzés módban van.

A müszer egy menüben van.

4 A müszer kezelése

4.1 A konfigurációs menü megnyitása

1. Nyomja a funkció gombot 2 másodpercig a konfigurációs menü megnyitásához.
2. A kijelzön megjelenik a ConF kiírás. Engedje el a funkciógombot.

Paraméter	Értékek	Jelentés
AL.	Riasztás
	OFF	Nincs aktív riasztás.
	ON Riasztás szöveg megjelenítésével, hangjelzéssel és a háttérvilágítás felvillanásával
	BEEP Riasztás szöveg megjelenítésével és hangjelzéssel
	LiTE Riasztás szöveg megjelenítésével és a háttérvilágítás felvillanásával
AL.Lo	Riasztás min. határa (csak akkor elérhető, ha AL <> offű
	-70.0 .. ALHi,	Ennél alacsonyabb érték esetén elindul a minimális határértékhez tartozó riasztás. (°F esetén: -94.0 .. AL.Hi)
	-200.0 .. ALHi,	Ennél alacsonyabb érték esetén elindul a minimális határértékhez tartozó riasztás. (°F esetén: -328.0 .. AL.Hi) – (G 1700-nál / 01-nél)
AL.Hi	Riasztás max. határa (csak akkor elérhető, ha AL <> offű
	AL.Lo. 250.0	Ennél magasabb érték esetén elindul a max határértékhez tartozó riasztás. (°F esetén: AL.Hi .. 482.0)
	AL.Lo 450.0	Ennél magasabb érték esetén elindul a max határértékhez tartozó riasztás. (°F esetén: AL.Hi .. 842.0) – (G 1700 / 01-nél)

	OFF	Nincs aktív riasztás.
	ON Riasztás szöveg megjelenítésével, hangjelzéssel és a háttérvilágítás felvillanásával
	BEEP Riasztás szöveg megjelenítésével és hangjelzéssel
	LiTE Riasztás szöveg megjelenítésével és a háttérvilágítás felvillanásával
AL.Lo	Riasztás min. határa (csak akkor elérhető, ha AL <> offű
	-70.0 .. ALHi,	Ennél alacsonyabb érték esetén elindul a minimális határértékhez tartozó riasztás. (°F esetén: -94.0 .. AL.Hi)
	-200.0 .. ALHi,	Ennél alacsonyabb érték esetén elindul a minimális határértékhez tartozó riasztás. (°F esetén: -328.0 .. AL.Hi) – (G 1700-nál / 01-nél)

AL.Hi	Riasztás max. határa (csak akkor elérhető, ha AL <> offű
	AL.Lo. 250.0	Ennél magasabb érték esetén elindul a max határértékhez tartozó riasztás. (°F esetén: AL.Hi .. 482.0)
	AL.Lo 450.0	Ennél magasabb érték esetén elindul a max határértékhez tartozó riasztás. (°F esetén: AL.Hi .. 842.0) ) – (G 1700 / 01-nél)
PoFF	Lekapcsolási idő
	oFF	Nincs automatikus lekapcsolás
	15, 30, 60, 120, 240	Automatikus lekapcsolás a percben kiválasztott idő után, ha nincs gomblenyomás.
LiTE	Háttérvilágítás
	oFF	A háttérvilágítás inaktiválva
	15, 30, 60, 120, 240	Háttérvilágítás automatikus lekapcsolása a kiválasztott idő után másodpercben, ha nincs gombműködtetés.
	on	A háttérvilágítás nem kapcsolódik le automatikusan.
UNiT	Mértékegység
	°C	Hőmérséklet-kijelzés °C egységben
	°F	Hőmérséklet-kijelzés °F egységben
INiT	Gyári beállítások
	no	Az aktuális konfiguráció használata
	YES A műszer visszaállítása a gyári beállításokra.A kijelzőn a funkció gombbal történő jóváhagyás után a következő kijelzés jelenik meg: INiT donE

4.2 A mérőbemenet beszabályozása

A hőmérsékletbemenet a nullpont-korrekcióval és a meredekség-korrekcióval szabályozható be. A beszabályozás módosítja az alapértelmezett gyári beállításokat. Ezt bekapcsoláskor a T.OF vagy a T.SL kijelzés jelzi.

1. Kapcsolja ki a műszert.
2. Tartsa lenyomva a lefelé gombot, és nyomja meg röviden a be-/kikapcsoló gombot a műszer bekapcsolásához, és a Beszabályozás menü megnyitásához.
3. A kijelzön megielenik az első beállítási érték. Engedje el a lefelé gombot.

Paraméter	Érték	Jelentés
t.of	Nullpont-korrekció
	0.00	Nincs nullpont-korrekció
	-5.00 ... 5.00	Nullpontkorrekció °C-ban (°F-nál: -9,00 ... +9,00)
t.SL	Meredekség-korrekció
	0.00	Nincs meredekség-korrekció
	-5.00 ... 5.00	Meredekség-korrekció %-ban

A müszer által használt képletek:

Hömerseklet = °C: Kijelzett érték = (mért érték - t.oF) * (1 + t.SL / 100)

Hőmérséklet = °F: Kijelzett érték = (mért érték - 32 °F - t.oF) * (1 + t.SL / 100) + 32 °F

Példa a beszabályozásra:

Hőmérséklet mértékegysége = °C, a beszabályozás két külön lépésben történik 0 °C-on (pl. jeges vízzelű, és referencia hőmérséklettel (pl. lázmérő 37 °C-os vízfürdövelű.-

Állítsa be először a t.of és t.SL értékeit a beszabályozás menüben 0 fokra.

Nullpont: - A hömérsékletérzékelőt tegye ki 0 °C hömérsékletnek, és hagyja kiegyenlítődni.

• Lépjen be a beszabályozás menübe, és a t.oF-nál adja meg a 0 °C-on kijelzett értéket.
• A menüböl történő kilépés után a műszernek 0.0 °C-ot kell mutatnia.

Meredekség: - Tegye ki a hömérsékletérzékelőt a referencia hömérséklet hatásának, és hagyja kiegyenlítődni.

• Meredekség korrekció kiszámítása: t.SL = ( őmérsékletKiielzett érték - 1 ) × 100
• Indítsa el a beszabályozás menüt, és a t.SL-nél adja meg a kiszámított értéket.
• Lépjen ki a menüböl, a műszernek a referencia hőmérsékletet kell mutatnia.

5 A mérés alapjai

5.1 Az érzékelő/műszer pontossága

A müszer különböző cserélhető érzékelőkkel szerelhető fel.

A hömérséklet érzékelők az EN 60751 szerint az alábbi osztályokba sorolhatók.

Osztály	Eltérés	Hőmérséklet -tartomány
B ±0,3 °C	a mérési érték ±0,5 %-a -50 ... +500°C
A	±0,15 °C a mérési érték ±0,2 %-a	-30 ... +300 °C
AA = 1/3 DIN B	±0,1 °C a mérési érték ±0,17 %-a	0 ... +150 °C

Annak érdekében, hogy további korrekció nélkül nagy cserepontosság legyen elérhető, javasoljuk A vagy AA osztályú hőmérsékletmérők használatát.

5.2 Lehetséges mérési hibák

5.2.1 Bemerítési mélység

Folyadékok: Az érzékelőt legalább 20 mm mélyre kell meríteni, és ezt követően a folyadékot meg kell keverni. Túl kicsi bemerítési mélység esetén ellenkező esetben mérési hiba léphet fel az érzékelőcső hőelvezetése miatt.

Gázok: A lehető legmélyebbre kell a mérendő gázba meríteni úgy, hogy a gáz alaposan körüláramolja az érzékelőt.

5.2.2 Felületi hatások és gyenge hőátvitel

Ehhez speciális érzékelők szükségesek.

A mérési eredményeket a felület jellemzői, az érzékelő konstrukciója, a hőátvitel és a környezeti hőmérséklet befolyásolja.

MEGJEGYZÉS: Az érzékelő és a felület közé felvitt hővezető paszta egyes esetekben javíthatja a mérési pontosságot.

5.2.3 Lehülés / párolgás

A levegőhőmérséklet mérésekor az érzékelőnek száraznak kell lennie, mert különben túl alacsony hőmérsékletet mér.

5.2.4 Válaszidő

A mérés folyamán a mérési érték leolvasása előtt kellő ideig várni kell. A t 90 válaszidő azt az időt jelöli, amely alatt a kijelzett mérési érték eléri a végérték 90%-át.

6 Használat és karbantartás

6.1 Tudnivalók a használathoz és a karbantartáshoz

MEGJEGYZÉS

A müszert és a hömérsékletérzékelőt gondosan kell kezelni, és a müszaki adatoknak megfelelően kell használni. A terméket nem szabad dobni vagy megütni.

MEGJEGYZÉS

A csatlakozódugókat és az aljzatokat óvni kell a szennyeződéstől.

MEGJEGYZÉS

Ha a müszert 50 °C feletti hömérsékleten tárolja, vagy hosszabb ideig nem fogja használni, vegye ki belőle az elemeket. Ezáltal megelőzi az elemek kifolyását.

6.2 Elem

6.2.1 Elemállapot kijelzése

Ha az elemállapot kijelzésben az üres keret villog, akkor az elemek lemerültek, és ki kell cserélni őket. A műszer működése azonban még egy bizonyos ideig biztosított.

Amikor a fő kijelzőrészen megjelenik a BAT szöveg, akkor már nem elég az elemfeszültség a műszer működtetéséhez. Az elem ekkor már teljesen lemerült.

6.2.2 Elemcsere

VESZÉLY!

Robbanásveszély áll fenn!

Sérült vagy nem megfelelő elemek használata felmelegedéshez vezethet, ami miatt az elemek felhasadhatnak, és kedvezőtlen esetben fel is robbanhatnak!

– Kizárólag kiváló minőségű és megfelelő alkáli elemeket használjon!

VIGYÁZAT!

Károsodás!

Az elemek eltérő töltöttségi állapota kifolyáshoz vezethet, ami károsíthatja a műszert.

– Kizárólag kiváló minőségű és megfelelő alkáli elemeket alkalmazzon!
– Ne alkalmazzon különböző típusú elemeket!
– A lemerült elemeket vegye ki, és adja le őket egy erre a célra rendszeresített gyűjtőhelyen.

MEGJEGYZÉS

A szükségtelen felnyitás veszélyezteti többek között a műszer víz elleni védelmét, ezért kerülni kell.

MEGJEGYZÉS

Az elemcsere előtt olvassa át, és kövesse lépésről lépésre a következő útmutatást. Figyelmen kívül hagyás esetén a műszer károsodhat, vagy a csökkenhet a nedvesség elleni védelem.

1. Csavarja ki a kereszthornyos csavarokat (A), és húzza le a fedelet.
2. Óvatosan cserélje ki a két ceruzaelemet (B). Figyelni kell a helyes polaritásra. Az elemek eröltetés nélkül becsúsztathatók a helyes helyzetbe.
3. Az O-gyűrűnek (C) sértetlen, tiszta állapotban illeszkednie kell a hornyába.
4. Rakja fel egyenesen a fedelet (D). Az O-gyűrűnek közben benn kell maradnia az erre szolgáló horonyban.
5. Húzza meg a kereszthornyos csavarokat (A).

7 Hiba- és rendszerüzenetek

Kijelzés	Jelentés	Lehetséges ok	Megoldás
----	Nincs megfelelő érzékelő csatlakoztatva.	Nem megfelelő az érzékelő vagy nincs érzékelő	Csatlakoztasson megfelelő érzékelőt.
	A mérési érték messze a méréstartományon kívül esik.	A mérési tartomány túllépve	Tartsa be a megengedett méréstartományt
		Az érzékelő vagy müszer meghibásodot	Küldje be javításra.
	Az érzékelőkábel vagy az érzékelő meghibásodott.	Kábelszakadás vagy hibás érzékelő	Küldje be javításra, ill. csatlakoztasson másik érzékelőt.
Nincs kijel-zés, zavaros jelek, vagy nincs reakció a gombnyo-másra	Lemerült az elem. Rendszerhiba A műszer hibás.	Lemerült az elem. Műszerhiba	Cserélje ki az elemet! Küldje be javításra.
bAt	Lemerült az elem.	Lemerült az elem.	Cserélje ki az elemet!
Err.1	A mérési tartomány túllépve	A mérési érték túl magas. Helytelen érzékelő van csatlakoztatva. Az érzékelő vagy a műszer hibás.	Tartsa be a megengedett méréstartományt. Ellenőrizze az érzékelőt. Küldje be javításra.
Err.2	A mérési tartomány alatt van az érték.	A mérési érték túl alacsony. Nem megfelelő érzékelő van csatlakoztatv Az érzékelő törött vagy a műszer hibás.	Tartsa be a megengedett méréstartományt. Ellenőrizze az érzékelőt. Küldje be javításra.
SYSERR	Rendszerhiba	Hiba a műszerben	Kapcsolja be/ki a műszert. Cserélje ki az elemeket Küldje be javításra.

8 Hulladékkezelés

A müszer hulladékleadásakor fontos elkülöníteni a müszer alkatrészeit és csomagolást is. Az adott időben érvényes regionális jogszabályokat és irányelveket be kell tartani.

MEGJEGYZÉS

Tilos a műszert a háztartási hulladékba tenni. Küldje vissza nekünk megfelelően bérmentesítve. Ezután mi gondoskodunk a szakszerű és környezetbarát hulladékleadásról.

Németországban a magán végfelhasználók az eszközt leadhatják az erre a célra szolgáló önkormányzati gyűjtőhelyeken.

Megjegyzés: Az elemeket először ki kell venni!

A lemerült elemeket adja le az erre a célra szolgáló gyűjtőhelyen.

9 Műszaki adatok

G 1700, G 1701
Mérési tartomány	-200,0 .. +450,0 °C (-328,0 .. +842,0 °F). Vegye figyelembe az alkalmazott érzékelő mérési tartományát!
Pontosság	-20 .. +100 °C: ± 0,1 K ± 1 digitEgyéb tartomány: Mérési érték ± 0,2 %-a. ± 2 digit+ az érzékelő eltérése (pl. A osztály + kábelhiba)
Válaszidő t90Víz (0,4 m/s)	A csatlakoztatott érzékelőtől függően
Érzékelő csatlakoztatása BNC csatlakozó Pt1000 érzékelőhöz (EN 60751)

G 1710, G 1720, G 1730, G 1731
Mérési tartomány		-70,0 .. +250,0 °C (-94,0 .. +482,0 °F)
Pontosság		-20 .. +100 °C: ± 0,1 K ± 1 digit-70 .. +250 °C: Mérési érték ± 0,2 % -a ± 2 digit
Érzékelő	G 1710	Merülőérzékelő ∅ 3 mm, Pt1000 2 vezetékes fixen beépített, V4A, kábel 1 m
	G 1720	Robusztus beszúróérzékelő ∅ 3 mm, Pt1000 2 vezetékes fixen beépített, V4A, kábel 1 m
	G 1730,G 1731	Extra vékony beszúróérzékelő ∅ 1,5 mm, Pt1000 2 vezetékes fixen beépített, V4A, kábel 1 m
Válaszidő t90Víz (0,4 m/s)	G 1710	<3 s
	G 1720	<3 s
	G 1730,G 1731	<2 s

Mérési ciklus		Kb. 2 mérés másodpercenként
Kijelző		3 soros LCD szegmenskijelző, kiegészítő szimbólumok, megvilágítással (fehér, a megvilágítás időtartama beállítható)
Standard funkciók		Min/max/holdRiasztás (vizuális és akusztikus)
Beszabályozás Eltérés-		és meredekség korrekció
Készülékház		Ütésálló ABS-ház
	IP védelem	IP65 / IP67(BNC csatlakozóaljzattal ellátott müszereknél csak a vízállóként megjelölt érzékelőkkel, csatlakoztatott állapotban)
	Méretek	108 * 54 * 28 mm, BNC aljzat, ill. kábel törésgátló nélkül
	Súly	kb. 130 g elemmel (G 1700/01)Kb. 150 g elemmel és érzékelővel (G 1710, G 1720, G 1730/31)
Névleges hőmérséklet		25 °C
Üzemi feltételek		-20 ... 50°C; 0 - 95 % relatív páratartalom (rövid idejű bepárásodás megengedett)
Tárolási hőmérséklet		-20 ... 70 °C
Tápfeszültség		2 db ceruzaelem, AA
	Áramfelvétel:	kb. 0,4 mA, világítással kb. 2 mA
	Elemek működési ideje	Működési idő alkali elemekkel: > 5000(háttérvilágítás nélkül)
	Elemtöltöttség kijelzése	4-fokozatú elemállapot kijelzés,Figyelmeztetés a cserére lemerült elem esetén: "BAT"
	Automatikus kikapcsolás funkció	Ha aktiválva van, a műszer automatikusan kikapcsolódik.
Irányelvek és szabványok		A műszerek megfelelnek a tagállamok jogszabályainak harmonizálását célzó alábbi tanácsi irányelveknek:2014/30/EU EMC (elektromágneses összeférhetőségrőlszóló) irányely2011/65/EU RoHS (az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozás Alkalmazott harmonizált szabványok:EN 61326-1:2013 EMC zavarkibocsátási osztály: BA 2. táblázat szerinti zavarállóságPótlólagos hiba: <1 % (teljes skála)EN IEC 63000:2018A műszer a megadott munkafeltételek betartása mellett további korlátozások nélkül alkalmas a mobil felhasználásra, ill. a helyhez kötött felhasználásra.

10 Szerviz

10.1 Gyártó

Ha kérdése van, vegye fel velünk a kapcsolatot:

10.2 Kalibrálási és beszabályozási szolgáltatás

A kalibrálás célja: a mérömüszer pontosságának igazolása egy visszavezethető referenciával való összehasonlítással.

A Greisinger cégnél ISO és DAkkS kalibrálási bizonyítványok is kaphatók.

Jelentés

Az ISO kalibrálási bizonyítványoknál az ISO 9001 szabvány kerül alkalmazásra. Ezek a bizonyítványok alacsony költségű alternatívát jelentenek a DAkkS kalibrációs tanúsítványokhoz viszonyítva, és tartalmazzák a visszavezethető referenciát, az egyes mérési értékek listáját és a dokumentációt.

A DAkkS kalibrálás a világszerte elismert DIN EN ISO/IEC 17025 akkreditálási elven alapul. Ezek a bizonyítványok kiváló minőségű kalibrálást és változatlan magas minőséget biztosítanak. A DAkkS kalibrálás adott esetben tartalmazza a beszabályozást is azzal a céllal, hogy minimalizálja a mérőműszer eltérését.

MEGJEGYZÉS

A müszert vizsgálati jegyzőkönyvvel együtt szállítjuk.

Ez igazolja a műszer beszabályzását és ellenőrzését, a pontosságra vonatkozó kijelentés nélkül.

MEGJEGYZÉS

Csak a gyártó tudja felülvizsgálni és szükség esetén korrigálni az alapbeállításokat.
