HASZNÁLATI ÚTMUTATÓ AF998NY LG

ShowView funkciókkal

HASZNÁLATI ÚTMUTATÓ

az AF998NY típushoz

VHS

SHOWVIEW®

Használat elött kérjük, figyelmesen olvassa el a készülék használati útmutatóját.

Úgy helyezze el készülékét, hogy ne érhesse erős fény vagy közvetlen napfény. Ügyeljen, hogy készülékét ne tegye ki fölösleges rázkódásnak, pornak és hőnek.

Vihar közben ajánlatos a készüléket az elektromos hálózatról és az antennáról is lecsatlakoztatni, ezzel megelőzheti, hogy a villámok kárt okozhassanak a TV vagy a video készülékében.

Ne működtesse a készüléket ha az meghibásodott. A készülék csak szakember által javítható.

Soha ne távolítsa el a készülék hátlapját, mert az áraműtést és balesetet okozhat. Ha a készülék nem mőködik rendeltetésszerűen, kérjük olvassa el a Hibakeresés című fejezetet. Ha a készülék még ezután is hibásan működik, akkor húzza ki a csatlakozót a hálózati csatlakozóaljzatból és hívjon szerelőt.

A termék gyártása az EEC DIRECTIVE 89/336/EEC, 93/68/EEC és a 73/23/EEC számú direktívák rádió interferencia követelményekre vonatkozó előírásainak betartásával történt.

Ízelítő a készülék különleges szolgáltatásaiból:

• Kiváló minőségű képjavító rendsze
- 80 programozható memóriahely a csatornák számára
- Automatikus csatornaeltároló rendszer
- 7 időpont/hónap programozható időzítő - Beépített ShowView rendszer
- VPS/PDC funkciók - 16:9 arányú felvételi és lejátszási formátum
• LP (Long Play) felvétel és lejátszás
• Tárcsás kezelőgombok
- Energiatakarékos funkció

• ICON OSD (Képernyón megjelenő menű)
• NTSC lejátszás PAL rendszerű TV-n
- Képkereső funkció
• Gyermekzár
• Automatikus fejtisztítás
- Automatikus bekapcsolás és lejátszás
- Állókép, Léptetés, és Lassított lejátszás
- Valós idejű számláló - Gyorsindítás funkció
- Automatikus képbeál- lítás
- Digitális sztereó dekódoló a NICAM sztereó, kétnyelvű, és monó adások vételéhez
• Hi-Fi hangrendszer
- Simulcast felvétel

Köszönti Önt az LG

Köszönjük, hogy az AF998NY típusú videomagnó készülékünket választotta.

Balesetmegelőzés és főbb jellemzők 2 Energiatakarékosság 28

Tartalomjegyzék 3 A képernyő kijelzések 28

Távvezérlés 4 Szalagszámláló memória szerinti megállítás 29

A készülék kezelőszervei 5 Gyermekzár 29

Csatlakoztatás a TV készülékhez 6 Szélesvásznú üzemmód 30

Csatlakoztatás a Hi-Fi erősítőhöz és Automatikus kikapcsolás 31

Videokamerához 7 Öndiagnózis 31

Videocsatorna beállítása a TV-n 8 Hi-Fi Sztereó 32

Hogyan használja a Főmenüt 10 Kazetta másolás 33

A TV csatornák automatikus behangolása 11 Műszaki adatok 33

A TV csatornák kézi behangolása 12 Hibakeresés 34

A TV csatornák sorrendjének megváltoztatása 14

TV csatornák törlése 15

Szalag lejátszása 16

Egyéb lejátszási funkciók 18

Felvétel 20

A színkódolási rendszer beállítása 22

Az óra beállítása 23

ShowView 24

Időzített felvétel 26

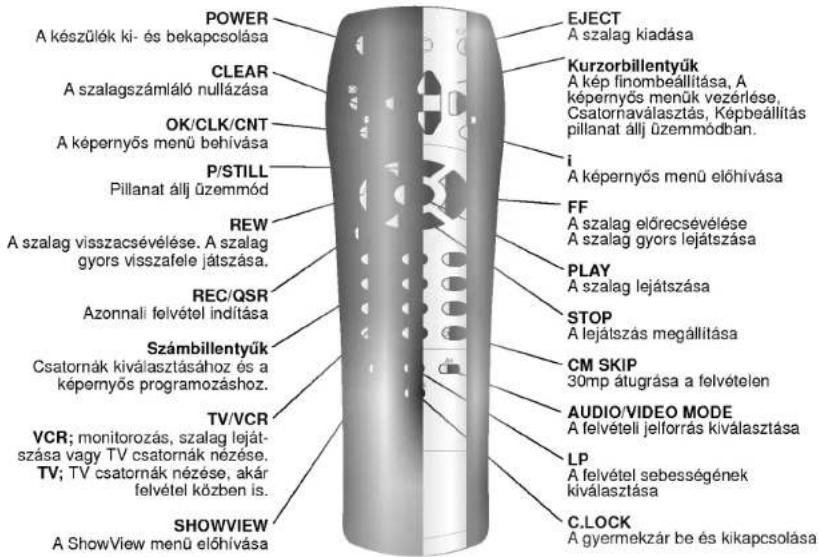

Távvezérlés

A gombok helye és

funkciója

Az elemek behelyezése: A távvezérlő két AA típusú elemmel működik.

1. A behelyezéshez nyomja a fedelet hátra és emelje le.
2. Tegyen be két elemet, ügyelve a helyes polaritásra.
3. Helyezze vissza a fedelet.

Az Ön készülékét úgy tervezték, hogy szinte minden funkciója a kézi távvezérlővel irányítható. Néhány funkció a készülék előlapjáról is vezérelhető. A távvezérlő hatósugara kb. 7,5 méter, a készüléken lévő távvezérlő érzékelőhöz viszonyított beesési szögnek 30 foknál kisebbnek kell lennie minden irányban.

A szivárgó elemek okozta sérülések elkerülése érdekében vegye ki az elemeket, ha hosszabb időn keresztül nem használja a távvezérlőt. Ne használjon eltérő típusú és korú elemeket. Az elhasználódott elemeket dobja ki.

A készüléken lévő, a távvezérlő gombjaival megegyező nevű gombok funkciója ugyanaz, mint a távvezérlő gombjainak.

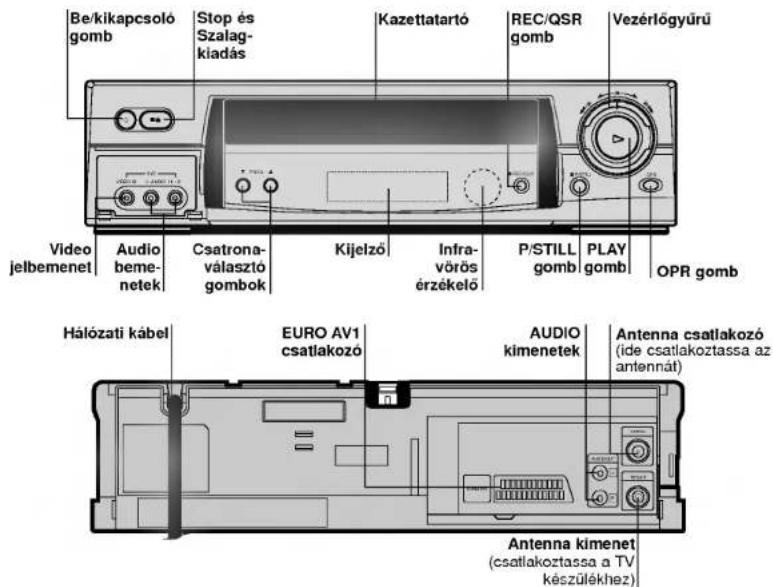

A készülék kezelőszervei

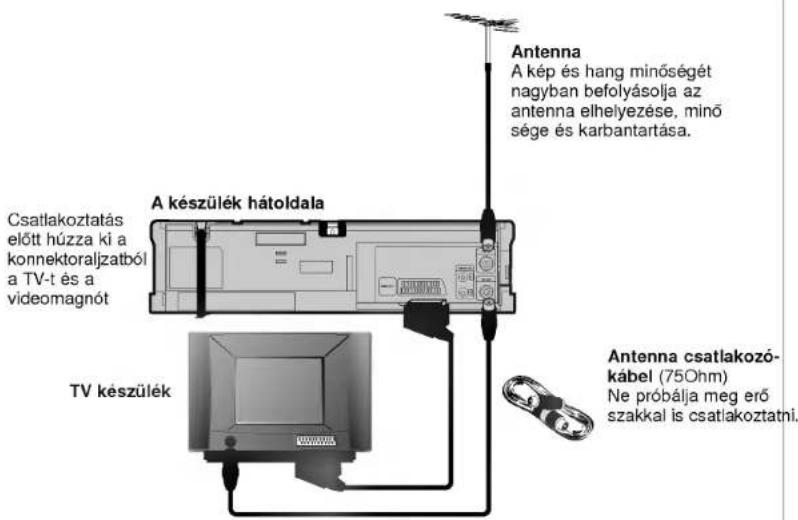

Csatlakoztatás

a TV

készülékhez

A készülék legelső használatakor

A TV-n a következő képernyő fog megjelenni a csatlakoztatás után.

A csatornák be- állításához kövesse a használati útmutató utasításait mialatt az "ACMS" jelzés aktív.

A következő két oldalon a csatlakoztatás leggyakoribb eseteit mutatjuk be. Azonban kérjük olvassa el a csatlakoztatott készülékek használati ütmutatóját is. A készülékek védelme érdekében csatlakoztatás előtt húzzon ki minden csatlakoztatni kívánt készüléket és a videomagnót is a konnektoraljzattói. Lejátszáshoz a készüléket a SCART csatlakozóval kell a TV-hez csatlakoztatni.

A videomagnót a hátlapon lévő csatlakozóaljzatok segítségével különféle audio rendszerekhez csatlakoztathatja. Először mindig vegye minimálisra a hangerőt, majd fokozatosan növelje. Ezzel megóvhatja a hangszórókat a túlterheléstól, és elkerülheti a nagy angerő okozta ijedtséget.

Győződjön meg róla, hogy a csatlakoztatás előtt kikapcsolta és a konnektoraljzatból kihúzta mind a videomagnót és a videokamerát is. Az Ön dolgának megkönnyítése érdekében az Audio és Video csatlakozókat a videomagnó előlapján helyeztük el.

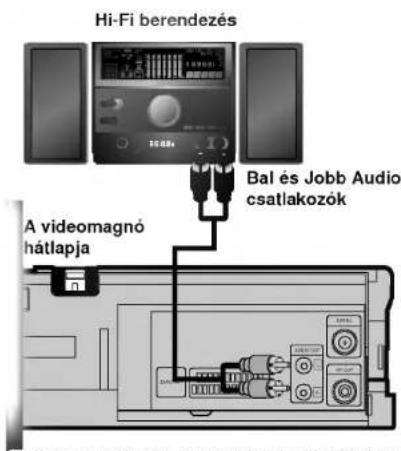

A csatlakozóaljaztok, amelyekkel a készülékét Hi-Fi toronyhoz csatlakoztathatja a videomagnó hátlapján találhatóak. L=bal csatorna, R=jobb csatorna. Általában a Hi-Fi erősítön az AUX bemenetet kell választania ha a videót szeretné hallgatni.

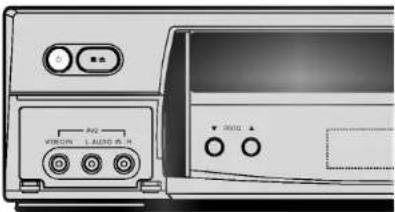

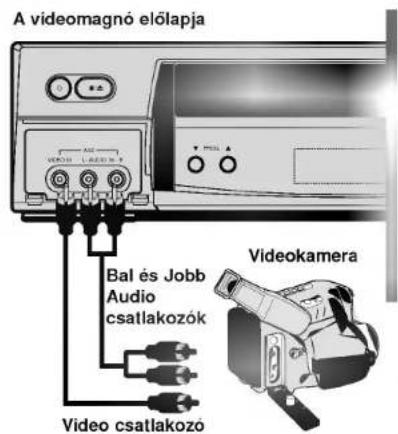

Videokamerához

a Hi-Fi erősítőhöz és

Csatlakoztatás

Az Ön TV készüléke ugyanolyan jeleket vesz a videomagnóról mint egy szokványos TV állomásról. Választania kell egy csatornát a TV-n a video számára, hogy videofilmeket nézhessen. Ha a videomagnót már csatlakoztatta a SCART vagy az AUDIO és VIDEO kábelekkel akkor általában az AV jelű csatornán található a video.

1

Ellenőrizze, hogy a könyvnek megfelelően csatlakoztatta-e a videomagnót.

Nyomja meg a POWER gombot a készülék bekapcsolásához.

Kapcsolja be a TV-t.

2

Helyezzen be a video- magnóba egy videokazettát, és nyomja meg a PLAY gombot a távvezérlön.

Válassza ki a TV csatornát, amelyen majd a filmeket nézni szeretné.

Nem gond, ha még nincsen lejátszható videokazettája ennél a lépésnél. Folytassa a 3-4 lépéssel, és a film helyett egy kék képernyőt kell majd behangolnia.

3

Hangolja be a csatornát, amíg a kép éles és a hang tiszta nem lesz.

Ha a SCART vagy a VIDEO és AUDIO kábelekkel csatlakoztatta a készüléket a TV-hez, akkor nem kell behangolnia a csatornát. Egyszerűen válassza az AV csatornát a TV-n.

4

Tárolja el a csatornát a TV készüléken.

Használja a TV használati útmutatóját, ha nem tudja, mit kell tenni ennél a lépésnél.

Az 5-8 lépéseket csak akkor hajtsa végre, ha nem kap tiszta és éles képet az 1-4 lépésekkel.

Válasszon ki a TV csatornát, amelyen a videót látni szeretné.

Győződjön meg róla, hogy a video készenléti üzemmódban van (csak az óra látható).

Tartsa egyszerre lenyomva több mint 4 másodpercig a PROG. ▲ és ▼ gombokat a videomagnó előlapján.

A kijelzön a RF C60 jelzés jelenik meg.

Nyomja meg a PROG. ▲ vagy ▼ gombot egy másik csatorna választásához.

Bármelyik csatornát választhatja a 22-es és 68-as csatornák között, amíg a tesztminta láthatóvá válik.

Válassza ki a csatornát amelyen nézni szeretné a videót.

Hangoljon addig amíg egy világoskék képernyöt nem lát.

Tárolja el a csatornát a TV készüléken.

Ha készen van, nyomja meg a 🔒 gombot a videomagnó előlapján.

Gyózódjön meg róla, hogy a video- magnót helyesen csatlakoztatta, és a

TV készüléken a csatornát behangolta. Ha nem állítja be a megfelelő csatornát a TV-n, akkor nem tud felvenni és lejátszani a készülékkel.

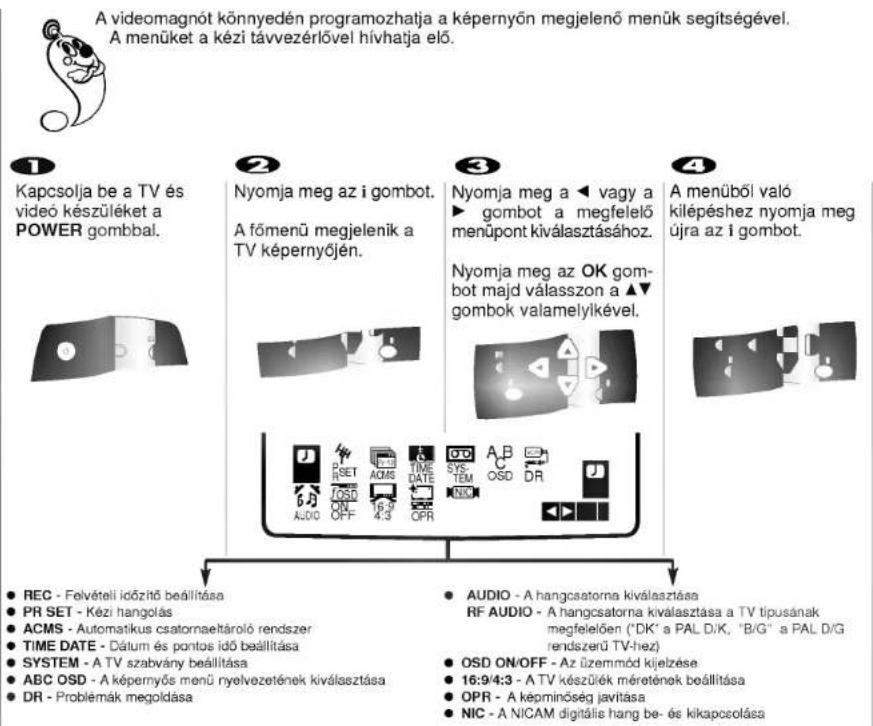

Hogyan használja a

Főmenüt

A MENÜ

NYELVEZETÉNEK

KIVALASZTASA

A következő nyelvek közül választhat: angol, orosz, francia, német és lengyel.

- REC - Felvételi időzítő beállítása

● PR SET - Kézi hangolás

● ACMS - Automatikus csatornaeltároló rendszer

● TIME DATE - Dátum és pontos idő beállitása

● SYSTEM - A TV szabvány beállítása

- ABC OSD - A képernyős menü nyelvezetének kiválasztása

- DR - Problemak megoldasa

● AUDIO - A hangcsatorna kiválasztása

RF AUDIO - A hangcsatorna kivalasztása a TV tipusának megfelelően ("DK" a PAL D/K, "B/G" a PAL D/G rendszerű TV-hez)

- OSD ON/OFF - Az üzemmód kijelzése

● 16:9/4:3 - A TV készülék méretének beállítása

● OPR - A kepminoseg javitasa

● NIC - A NICAM digitális hang be- és kikapcsolása

Ha a rossz vételi körülmények miatt a behangolt TV csatorna jele gyenge, a video nem tudja pontosan beállítani a csatornát. A probléma megoldásához lapozzon a "Kézi hangolás" című fejezethez.

1

Nyomja meg a POWER gombot a készülék bekapcsolásához.

2

Nyomja meg az i gombot.

A fömenü megjelenik a TV képernyőjén.

Válassza ki az ACMS menüpontot a ◀▶ gombok segítségével.

Nyomja meg az OK gombot.

3

Az automatikus keresés megkezdéséhez nyomja meg újra az OK gombot.

4

Az eltárolt csatornák egy táblázatban jelennek meg a művelet befejeztével.

Ha a "PLEASE CHECK" felirat jelenik meg a keresés végén, akkor ellenönizze, hogy az antennát helyesen csatlakoztatta a készülékhez.

A beállításokat az i gomb megnyomásával mentheti el.

Elképzelhető, hogy az ország egyes területein a TV adók által sugárzott jelek már nem foghatók kellő erősséggel, hogy a videomagnó automatikus csatornakeresője is megtalálja a csatornákat. Ilyen esetben kézzel kell behangolnia az adókat.

1

Nyomja meg az i gombot.

A fömenü megjelenik a TV képernyőjén.

Válassza ki az PR SET menüpontot a ◀▶ gombok segítségével.

Nyomja meg az OK gombot.

2

Az AV gomb segítségével válasszon a C (kábel csatornák) vagy az S (normál csatornák közül). C02-C71, S01-S41.

Nyomja meg a ▲▼ gombokat a csatorna behangolásához.

Ha tudja TV adó csatornaszámát, akkor közvetlenül is beütheti azt a számbillentyük segítségével.

3

Válassza a ▶ gombbal az MFT menüpontot. Hangolja be véglegesre a csatornát a ▲▼ gombokkal.

4

A csatorna elnevezéséhez válassza a ▶ gombbal a STATION menüpontot.

Nyomja meg az OK gombot.

Nyomja meg a ▲▼ gombokat a betük és számok közötti váltáshoz.

A ◀▶ gombok segítségével választhatja ki a betüket a csatorna nevéhez.

Nyomja meg az OK gombot.

Az i gomb megnyo- másával tárolhatja el a csatornát.

További csatornák kézi hangolásához ismételje meg az 1-7 lépéseket.

Nyomja meg újból az i gombot.

Az új csatorna eltárolódott.

Miután behangolta a TV csatornákat, lehetősége van a csatornák sorrendjének megváltoztatására azok újbóli behangolása nélkül. Az itt található lépésekkel nagyon egyszerűen a kívánt sorrendbe helyezheti őket.

1

Nyomja meg az i gombot.

A fömenü megjelenik a TV képernyőjén.

Válassza ki az PR SET menüpontot a ◀▶ gombok segítségével.

Nyomja meg az OK gombot.

2

Nyomja meg az i gombot.

Nyomja meg a ▲▼ gombokat az áthelyezni kívánt csatorna kiválasztásához (pl.: PR 03).

Nyomja meg a ▶ gombot.

3

Nyomja meg a ▲▼ gombokat az áthelyezni kívánt csatorna helyének kiválasztásához (pl.: PR 05).

4

Nyomja meg az OK gombot.

A kiválasztott csatorna át lett helyezve.

A többi csatorna helyének kiválasztásához ismételje meg az 1-4 lépéseket.

A menüböl az i gombbal léphet ki.

1

Nyomja meg az i gombot.

A fömenü megjelenik a TV képernyőjén.

Válassza ki az PR SET menüpontot a ◀▶ gombok segítségével.

Nyomja meg az OK gombot.

2

Nyomja meg az i gombot.

Nyomja meg a ▲▼ gombokat a törölni kívánt csatorna kiválasztásához.

3

Nyomja meg a ◀ gombot.

A csatorna rövid idő múlva kitörlödik.

4

A menüböl az i gombbal léphet ki.

Ha más csatornákat is szeretne törölni, akkor ismételje meg az 1 - 3 lépéseket.

törlése

TV csatornák

így választhatja ki az eltárolt

csatornákat:

Válassza ki a

csatornát a ▲▼

gombokkal.

Vagy közvetlenül is megadhatja a csatorna sorszámát a számbillentyűkkel.

A kazettát csak akkor tudja a videomagnóba betenni, illetve abból kivenni ha a készülék csatlakoztatva van az elektromos hálózathoz. A készülék képes NTSC rendszerű kazettákat is lejátszani PAL rendszerű TV-n.

1

Győződjön meg róla, hogy a készüléket helyesen csatlakoztatta a használati útmutató korábbi fejezetei alapján.

Kapcsolja be a TV-t.

Kapcsolja be a videót a POWER gombbal.

2

Helyezzen be egy videokazettát a készülékbe.

A kazetta ablakának felfelé kell néznie.

3

A lejátszás elindításához nyomja meg a PLAY gombot.

Ha a betett kazettából a törlésvédő fület már kitörte, a lejátszás automatikusan elindul.

AUTOMATIKUS KÉPBEÁLLÍTÁS

A készülék automatikusan beállítja a legjobb képminőséget. Beállítás a közben kijelzőn az A.TRK jelzés világít.

4

Nyomja meg az P/STILL gombot a kép megál-lításához.

A P/STILL gomb ismételt megnyomására a felvételt képkockánként nézheti.

A lejátszást 5 percig tarthatja pillanat állj üzem-módban. Utána a kazetta sérülésének elk- erülése érdekében újrain- dul a lejátszás.

A képminőséget a ▲▼ gombokkal állithatja be a legjobbra.

Nyomja meg a PLAY gombot a lejátszás folytatásához.

Keresés

Lejátszás közben a normál lejátszási sebesség hétszeresével kereshet az FF és REW gombok segítségével.

Gyorsított lejátszás

Csévélés közben tartsa lenyomva az FF vagy REW gombok valamelyikét a gyorsított lejátszáshoz.

Nyomja meg a STOP gombot a lejátszás megállításához.

Nyomja meg az EJECT gombot.

Ha a szalag a végére ér a készülék automatikusan visszacsévéli a szalagot, megáll, és kikapcsol.

CM (Reklámszünet)

Ezzel a funkcióval pil- lanatok alatt átugorhatja a reklámokat, majd foly- tathatja a lejátszást.

Lejátszás közben nyomja meg a CM SKIP gombot a távvezérlőn ha át szeretné ugrani a rek- lámokat.

A gomb többszöri megnyomására:

1x....30mp

2x....60mp

3x....90mp

4x....120mp

5x....150mp

6x....180mp

OPR (Képminőség javítás)

Ez a funkció

automatikusan beállítja a legjobb képminőséget a szalag típusának megfelelően.

Nyomja meg az i gombot.

Válassza a ◀▶ gombokkal az OPR menüt.

Nyomja meg az OK gombot.

A szalag lejátszása közben a ▲▼ gombokkal választhat az OFF (ki), SOFT (lágy), SHARP (éles) üzemmódok között.

Kérjük ne feledje, hogy az OPR funkciót csak lejátszás közben lehet bekapcsolni.

A normal másorra az i gombbal kapcsolhat vissza.

Lejátszás közben

a kép élességét

az OPR gomb

segítségével

állíthatja be.

Nyomja meg egyszer:

Ha a képet elmosottabbá szeretné tenni.

Nyomja meg még egyszer: Ha a képet élesebbé szeretné tenni.

Nyomja meg újra:

Ha ki szeretné kapcsolni a funkciót.

A készüléket felszereltük olyan egyszerűsítő funkciókkal, amelyekkel gyorsan megtalálhatja a keresett felvételrészt. A vezérlőgyűrű használatával könnyedén kereshet a szalag előre/vissza irányú lejátszásával.

1

Lejátszás közben vagy pillanat állj üzemmódban a ◀▶ gombok segítségével állíthatja be a kívánt lejátszási sebességet.

2

A kép élességét a ▲▼ gombokkal állíthatja be.

3

A normal lejátszási sebességre való visszakapcsoláshoz nyomja a PLAY gombot.

A VEZÉRLÓGYÜRÜ segítségével is kereshet lejátszás közben, illetve előre- és visszacsévélheti a szalagot.

Forditsa el a VEZÉRLŐ GYÜRÜT az óramutató járásával megegyezően az előrecsévéléshez.

Fordítsa el a VEZÉRLŐ GYÜRÜT az óramutató járásával ellenkező irányba a visszacsévéléshez.

Nyomja meg a STOP gombot.

A STOP felirat megjelenik a TV képernyőjén néhány másodpercre.

Előrecsévélés (FF):

Nyomja meg az FF gombot.

A magnó megkezdi a szalag gyors előrecsévélését.

Az FF felirat megjelenik a TV képernyőjén néhány másodpercre.

A szalag gyors előrecsé- vélése a vezérlő gyűrű óramutató járásával megegyező irányban való elfordításával is lehetséges.

Hátracsévélés (REW):

Nyomja meg a REW gombot.

A magnó megkezdi a szalag gyors hátrac-sévélését.

A REW felirat megjelenik a TV képernyőjén néhány másodpercre.

A szalag gyors előrecsé- vélése a vezérlő gyűrű óramutató járásával ellentétes irányban való elfordításával is lehetséges.

Ha előrecsévélés közben elfordítja a vezérlő gyűrű az óramutató járásával megegyező irányban, röviden láthatja a kazettán rögzített képet.

Ha hátracsévélés közben elfordítja a vezérlő gyűrű az óramutató járásával ellentétes irányban, röviden láthatja a kazettán rögzített képet.

Felvétel

TV műsorok

Ha egy

kazettára már

нем ака

levetelt készíteri 01szen

Keszhen (Miszén) 27 egy véletés

balocat folydán

megtörténhet!

törle ki a

videokazetta

baloldali sarkánál található

lelvételt megakadályozó fület

Lehetséges

felvétel

készítése a védő

fül kitōrése utan

is, ha

ragasztoszalaggai

ledi le a rest

1

Ellenőrizze, hogy a könyvnek megfelelően csatlakoztatta-e a videomagnót.

Nyomja meg a POWER gombot a készülék bekapcsolásához.

A videomagnó sokféle módon teszi lehetővé a felvétel készítést:

Azonnali Felvétel (QSR) azonnal megkezdi a felvételt egy előre beállított ideig, vagy amíg a videokazetta végére nem ér.

2

Helyezzen be a videomagnóba egy videokazettát, melyen nem törte még ki a felvételt megakadályozó fület.

A videokazetta átlátszó oldalával felfele nézzen és a nyíl a készülék felé mutasson.

3

Nyomja meg a ▲ vagy a

▼ gombot a felvenn

kívánt müsorszám

kiválasztásához

Használhatja a

távvezérlőm található szám billentyüket a

műsorszám közvetlen

kiválasztásához

4

Ha közvetlenül a SCART vagy AUDIO aljzatokról kíván felvételt készíteni nyomja az AV gombot addig, amíg rögzíteni kívánt jelforrás megjelenik a képernyőn.

SC01 Hi-Fi minőségű hang felvétele a video-magnó elején található AUDIO IN csatlakozók használatával.

AV 1 Hang és kép felvétele a videomagnó hátulján található SCART csatlakozóról.

AV 2 Felvétel készítése a videomagnó előlapján található VIDEO IN és AUDIO IN (bal és jobb) csatlakozókról.

Az Ön videomagnóját elláttuk az LP (hosszanjátszó) funkcióval, mely lehetővé teszi a normál felvételi ídő megkétszerezését. Egy E-180 típusú videókazettára például 180 perces felvételt készíthet normal (SP) üzemmódban; az LP üzemmód viszont 360 perces felvételt tesz lehetővé. Kérjük ne feledje, hogy az LP üzemmódban készített felvétel minősége valamivel gyengébb, mint SP üzemmódban.

5

Nyomja meg az LP gombot, ha LP vagy SP üzemmódba kíván kapcsolni.

SP üzemmódban a felvétel kép- és hangminősége jobb, de LP üzemmódban kétszer olyan hosszú felvételt készíthet, mint SP üzemmódban. A kiválasztott üzemmódot (SP vagy LP) a kijelzőn ellenőrizheti.

6

A felvétel elindításához nyomja meg a REC/QSR gombot.

A tv képernyón megjelenik a RECORD felirat.

Nyomja meg többször a REC/QSR gombot. E gomb minden megnyomásakor a felvételi idő 30 perccel növekszik. Maximum 9 órás felvételt állíthat be.

7

A felvenni nem kívánt jelenetek elején nyomja meg a P/STILL gombot.

A felvétel folytatásához nyomja meg a P/STILL gombot.

A készülék maximum 5 percig marad pillanat állj üzemmódban; pillanat állj üzemmódban a RECP felirat látható. 5 perc után a videomagnó állj üzemmódba kapcsol a szalag és a mechanika kímélése érdekében.

8

A felvétel leállításához nyomja meg a STOP gombot.

Nyomja meg az EJECT gombot.

Az EJECT felirat jelenik meg a tv képernyön, és a videomagnó kijelzőjén.

Ne feledje, hogy egy tv mősor felvétele közben egy másik mősort s nézhet a tv

képernyőn. A felvétel elindítása utána a TV/VCR gombbal kapcsoljon tv üzemmódba, és válassza ki a nézni kívánt csatornát.

A videomagnó hármas színkódolási szabványt ismer, lejátszhat PAL B/G és SECAM D/K felvételeket.

Lejátszás közben a videomagnó automatikusan felismeri a színkódolási rendszert. Ha a színek hibásak, válassza ki kézzel a megfelelő színkódolási rendszert.

1

Nyomja meg az i gombot.

A fömenü megjelenik a

TV képernyőjén.

Nyomja meg a ◀ vagy a

▶ gombot a SYSTEM

kiválasztásához.

2

Nyomja meg az OK gombot.

3

Nyomja meg a ▲ vagy a

▼ gombot a megfelelő

szinkódolási rendszer

kiválasztásához.

AUTO: automatikus

kiválasztás.

PAL: PAL felvételekhez

MESECAM: SECAM D/K

felvételekhez.

4

Nyomja meg az i gombot,

hogy a menük eltünjenek a TV képernyőjéről.

A videomagnóban található óra vezérli a videomagnó dátum és idő beállításait.

A ShowView üzemmód működéséhez az idő és a dátum pontos beállítása szükséges.

1

Nyomja meg az i gombot.

Nyomja meg a ◀ vagy a ▶ gombot a TIME DATE kiválasztásához.

Nyomja meg az OK gombot.

2

Használja a távvezérló számozott gombjait az óra, perc, nap, hónap és év módosításához.

Ne felejtse el, hogy a videomagnó 24 órás napi időszámítást használ. Például: 1 d.u. a következőképpen jelenik meg: 13:00.

A hét napja automatikusan megjelenik, amikor az évet beállítja.

3

Ha hibázott, nyomja meg a ◀ vagy a ▶ gombot és írja üsse be a jó értéket.

4

Nyomja meg az i gombot.

A beállított értékek tárolódnak és megjelennek a videomagnó kijelzőjén.

A ShowView rendszer nagymértékben leegyszerűsíti a dátum, csatorna, kezdeti és befejezési idő k beállítását egy időzített felvétel esetében egy egyszerű ShowView kód beprogramozásával. A ShowView kódok a legtöbb TV műsorújságban megtalálhatók; hosszuk egy számjegyől kilencig változhat.

Időzílett felvétel Ha egy későbbi időpontban szeretne felvételt készíteni (a jelen időtől számítva hónap maximum). Ebből az automatikus felvételből hetet lehet beállítani.

1

Ellenőrizze, hogy a TV csatornák a SHOWVIEW rendszernek megfelelő sorrendben lettek-e tárolva.

Helyezzen be egy olyan videokazettát, melyből még nem törte ki a törlés elleni védelmet nyújtó fület.

2

Nyomja meg a SHOWVIEW gombot.

3

Nyomja meg a ▲ vagy a ▼ gombot a felvétel típusának kiválasztásához.

ONCE: Egyszeri felvételhez.

WEEKLY: Minden héten ugyanazon időpontban történő felvételhez.

DAILY: Felvétel minden nap (kivéve vasárnap) ugyanabban az időpontban.

4

Használja a számozott gombokat a felvenni kívánt TV műsor ShowView kódjának beviteléhez.

Ha hibázott, nyomja meg a ◀ gombot és üsse be újra a számot.

A SHOWVIEW a Gemstar Development Corporation bejegyzett védjegye.

A SHOWVIEW rendszer gyártása a Gemstar Development Corpotation előírása alapján történik.

Nyomja meg az OK gombot.

A megjelenő PLEASE CHECK felirat arra figyelemeztet, hogy rossz ShowView számot adott meg.

Ha " - -" jelenik meg, be kell ütnie a csatorna számát, melyról felvételt szeretne készíteni.

Használja a ◀ vagy a ▶ gombot a javítani kívánt beállítások kiválasztásához. (PR, DÁTUM, IDP, VPS/PDC és SP)

Nyomja meg a ▲ vagy a ▼ gombot az információ helyesbítéséhez.

Ha olyan állomásról készít felvételt, mely nem sugároz VPS/PDC jeleket kapcsolja ki a VPS/PDC funkciót! (a * szimbólum eltűnik a TV képernyőjéről).

Nyomja meg a ▲ vagy a ▼ ha félsebességgel szeretne felvételt készíteni.

Az SP jobb kép és hangminőséget nyújt, viszont az LP használatával két-szer annyi műsort rőgzí-thet mint az SP-vel. Ellenőrizze az időzítő beállítását.

Ha az előlapon lévő AUDIO IN és VIDEO IN vagy a hátoldalon található EURO SCART csatlakozóról szeretne felvételt készíteni, akkor nyomja meg az AV gombot a megfelelő jeforrás kiválasztásához. (AV1 vagy AV2).

Ha még egy ShowView felvételt szeretne készíteni, ismételje meg a lépéseket 2-től 7-ig.

Nyomja meg az i gombot kétszer.

A megjelenő PLEASE CHECK felirat arra figyelmeztet, hogy hibás információt adott meg és az adatokat újra be kell programozni.

Nyomja meg a POWER gombot a videomagnó kikapcsolásához.

Az időzítő megjelenik a videomagnó kijelzőjén, miközben a videomagnó a felvétel megkezdésére vár.

Az időzítés vezérlő rendszer (PDC) állítja be a kezdési és befejezési idő ontjait egy időzített

eseménynek. Ez különösen hasznos lehet sport események rögzítésénél, melyek tovább tarthatnak a megadott időnél. A VPS/PDC jelet az adó sugározza és ez vezérli a videomagnó időzítőjét. Pillanatnyilag néhány TV társaság sugároz VPS/PDC jeleket.

Ellenőrizze, hogy a VPS/PDC funkció ki legyen kapcsolva, ha olyan állomásról készít felvételt, amely nem sugároz VPS/PDC jeleket.

Időzített felvétel A képernyő kijelzések használata (haladóknak)

Ha nem kívánja a használni a ShowView funkciót, akkor manuálisan is beállíthatja az időzítést. Az aktuális hónapon belül 7 időzített eseményt állíthat be. KÉRJÜK NE FELEJTSE EL, hogy mielőtt beállítja az időzítót a videomagnó óráját pontosan be kell állítani és ellenőrizze, hogy a videomagnó melyik csatornájára hangolta be a TV csatornákat.

1

Helyezzen be a videomagnóba egy videokazettát, melyen nem törte még ki a felvételt megakadályozó fület.

A videokazetta átlátszó oldalával felfele nézzen és a nyíl a készülék felé mutasson.

2

Nyomja meg az i gombot.

Használja a ◀ vagy a ▶ gombot a REC kiválasztásához.

Nyomja meg az OK gombot.

3

Nyomja meg az OK gombot az időzített esemény beállításához.

Ha minden időzített eseményt beállított, használja a ▲ vagy a ▼ gombokat a felüllirni vagy törölni kívánt esemény kiválasztásához. Nyomja meg a ◀ gombot az esemény törléséhez.

4

Használja a számozott gombokat a rögzíteni kívánt csatorna kiválasztásához.

Az 1 és 9 közé eső csatornák kiválasztása előtt nyomja meg a 0 gombot, aztán a csatorna számát: például 3-as csatorna - 03. A ▲ vagy a ▼ gombokkal is kiválasztatja a csatornákat. Ha kiválasztotta nyomja meg a ▶ gombot.

Ha az előlapon lévő AUDIO IN és VIDEO IN vagy a hátoldalon található EURO SCART csatlakozóról szeretne felvételt készíteni, akkor nyomja meg az AV gombot a megfelelő jelforrás kiválasztásához. (AV1 vagy AV2)

Ha egy későbbi időpontban törölni vagy változtatni szeretne az időzített beállításokon, az idő pontok újbóli bevítele nélkül megteheti. Egyszerűen jelenítse meg az időzetett események képernyőt. Használja a ▲ vagy a ▼ gombokat a törölni vagy változtatni.

Nyomja meg a ◀ gombot az esemény törléséhez... vagy Nyomja meg az OK gombot a változtatáshoz; utána használja a ◀ vagy a ► gombot a kíválasztáshoz; állomás, dátum, kezdés, befejezés ideje, VPS/PDC és LP. Használja a ► vagy a ► gombokat a pontos információk beviteléhez.

5

Használja a számozott gombokat a műsor dátum részének megadásához.

Ha megnyomja az OK gombot a dátum bevitele előtt, kiválaszthatja a következő automatizált funkciók egyikét. Használja a ▲ vagy a ▼ gombokat a választáshoz, majd az OK gombbal erő sítheti meg azt.

DLY a mindennap (kivéve szombat és vasárnap) ugyanazon időpontban. Weekly Minden héten ugyanazon időpontban.

6

Használja a számozott gombokat a felvenni kívánt műsor kezdési és befejezési időpontjainak beállításához.

Ne felejtse el, hogy a videomagnó 24 órás üzemmódot használ. Például 1h d.u. 13:00 - alakban jelenik meg. A kezdési és befejezési idő pontokat a a ▲ vagy a ▼ gombokkal is kiválaszthatja.

7

Nyomja meg a ▲ vagy a ▼ gombot a VPS/PDC ki illetve bekapcsolásához.

Ha olyan adóról készít felvételt, mely nem sugároz VPS/PDC jeleket, kapcsolja ki a VPS/PDC üzemmódot! (A * szimbólum megjelenik a TV képernyőjén.)

Nyomja meg a ◀ vagy a ▶ és a ▲ vagy a ▼ gombot ha LP üzemmódban kíván felvételt készíteni.

8

Ellenőrizze, hogy az idő zítő beállítása megfelelő.

Nyomja meg kétszer az i gombot.

A megjelenő PLEASE CHECK felirat arra figyelmeztet, hogy hibás információt adott meg és az adatokat újra be kell programozni.

Nyomja meg a POWER gombot a videomagnó kikapcsolásához.

Az időzítő megjelenik a videomagnó kijelzőjén, miközben a videomagnó a felvétel megkezdésére vár.

Ha az időzített események átfedik egymást...

Ellenőrizze, hogy a beállított időpontok nem nyúlnak egymásba. Ha igen, a korábban kezdődő mű sornak lesz előnyben részesítve.

Például:

Az 1-es program 16:00 kezdődik és 17:00-kor végződik.

A 2-es program 16:30-kor kezdödik és 18:00-kor végződik.

(Ebben az esetben az 1-es program teljes egészében felvételre kerül míg a másikból csak az utolsó 30 perc rögzül.)

Ez a rész nem kerül felvételre.

videomagnója energiatakarékos funkcióval van ellátva, mely ha aktiválva van gazdaságos energiatakarékos üzemmódba kapcsolja a készüléket, és az óra kijelzése eltünik. Ez a funkció nem mü ködik, ha van időzített felvétel eprogramozva.

1

Nyomja meg a ⚙ gombot a videomagnón.

Az SP, VCR és az óra megjelenik a videomagnó kijelzőjén.

2

Nyomja meg a Ⓧ gombot újra a videomagnón és a videomagnó energiatakarékos üzemmódba kapcsol.

Az SP, VCR és az óra eltűnik a videomagnó kijelzőjéről.

Nyomja meg a gombot az energiatakarékos üzemmód kikapcsolásához.

Könnyedén megjelenítheti a TV képernyő jén az aktuális időt, szalagszámlálo állást, a hátralévő szalagldőt, napot, hónapot, évet, hetet, a hét napját és a működési üzemmódot. Ha felvétel van folyamatban, a képernyőkijelzések nem kerülnek rögzítésre.

1

Nyomja meg az OK/CLK/CNT gombot a kijelzéshez.

3 másodperc múlva a kijelzőről minden eltűnik az óra kivételével.

2

Nyomja meg az OK/CLK/CNT gombot míg a szalagszámláló megjelenik.

Nyomja meg az OK/CLK/CNT gombot az összes kijelzés eltüntetéséhez a TV képernyőről.

A digitális szalagszámláló

megjeleníthető a videomagnó óra

kijelzese helyen a tavvezerlö

OK/CLK/CNT gombjanak

megnyomasaval. A digitalis szalagszámláló a felyételek relatív

szalagszamialo a leivetelek relativ elvzetét jelzi a szalagon.

Nyomja meg az

OK/CLK/CNT gombot.

Nyomja meg a CLEAR

gombot a számláló

0:00:00 helyzetbe

állításához.

Nyomja meg a PLAY

vagy inditsa el a felvételt.

A szalagszámláló megjeleníti az aktuális játékidőt órákban, percekben és másodpercekben.

Nyomja meg a STOP

gombot amikor a visszajátszást vagy a felvételt

be akarja fejezni.

Nyomja meg a REW

gom

A kazettát visszacsévéli és automatikusan megáll, amikor a számláló a

0:00:00 állásba ér.

Nyomja meg az

OK/CLK/CNT gombot az óra visszahívásához.

A videomagnó előlapján található vezérlő

gombok letilthatóak, ezáltal csak a távvezérlő segítségével működtethető a

9 készülék.

Nyomja meg a C.LOCK

gombot.

szimbólum megielenik

a videomagnó kijelzőjén. Az előlanon lévő gombok AZ clojapon neve gombo közül egyik som fog mű

Kozúl egyik se ködni (kivéve

Koohl. (Kiveve STOR/EJECT)

STOP/EJECT)

Ha bármely elölapon

található gombot meg-

nyomja a szimbólum

villogni fog a videomagnó kijelzőjén

Nyomja meg a C.LOCK

gombot újra a gyermekzár kikapcsolásához.

videomagnó kiielzőiéről.

Gyermekzár

szerinti megallítás

Szalagszámláló memória

A videomagnó képes szélesvásznú felvételek (16:9) készítésére és visszajátszására.

A szélesvásznú felvétel készítésének sikeréhez szükséges, hogy a TV adó sugározza a

megfelelő típusú szélesvásznú jelet.

1

Kapcsolja be a videomagnót.

Nyomja meg az i gombot.

Ha sználja a ◀ vagy a ▶ gombot a 16:9/4:3

üzemmód kiválasztásához.

Nyomja meg az OK gombot.

2

Nyomja meg a ▲ vagy a ▼ gombot az AUTO, 4:3 vagy 16:9 kiválasztásához.

AUTO: Automatikusan kiválasztja a megfelelő üzemmódot a visszaját-száshoz a felvételtől függően.

4:3: Csak normal (4:3) formátum visszajátszásához és rögzítéséhez.

16:9: Csak szélesvásznú (16:9) formátum visszajátszásához és rögzítéséhez.

3

Nyomja meg az i gombot a menük TV képernyöröl való eltüntetéséhez.

A szélesvásznú felvételek élvezetéhez a videomagnót SCART csatlakozóval kell a televízióhoz csatlakoztatni.

Automatikus kikapcsolás:

Ez a tulajdonság lehetővé teszi, hogy automatikusan kikapcsolódjon a video-magnó miután előrecsévélte a kazettát.

Nyomja meg a POWER gombot a szalag előrecsévélése közben.

A szalagot visszacsévéli a készülék az elejére és automatikusan kikapcsolja magát. Kapcsolja be a videomagnót.

Automatikus kikapcsolás:

Ez rendszerint akkor következik be, amikor a TV adók befejezik a műsorok sugárzását.

Öndiagnózis (VIDEO DOKTOR):

Segítségével informálódhatunk a videomagnóval kapcsolatos problémákról. Ezek a hibaüzenetek a TV képernyőjén és a videomagnó kijelzőjén jelennek meg.

Nyomja meg az i gombot.

Használja a ◀ vagy a ▶ gombot a DR. kiválasztáshoz.

Nyomja meg az OK gombot.

Használja a ▲ vagy a ▼ gombokat a probléma ellenő rzéséhez.

HEAD STATUS

(A FEJ ALLAPOTA)

• KERJUK ELLENPRIZZE: Tisztitsa meg a fejeket

AERIAL CONNECTION

(ANTENNA CSATLAKOZÁS):

- KERJUR ELLENPRIZZE: Csatlakoztassa a videomagnót egy TV antennához és egy TV készülékhez.

- AV/LEJÁTSZÁS ÜZEMMÓD: A videomagnó aktuális üzemmódját mutatja.

- URES PR: Megjelenik, ha egy csatomát nem memorizált.

TAPE STATUS

(SZALAG ALLAPOT)

- NEM LEHET RA FELVENNI: Helyezzen be egy olyan kazettát, melyen a másolásvédelemre szolgáló fül sértetlen.

NO. OF TIMER PROGRAMME (IDPZITETT PROGRAM SZAMA)

Az időzített program azámát mutatja.

NEXT TIMER PROGRAMME (KOVETKEZP IDPZITETT PROGRAM) 1:26 10:00-11:00

Az időzített felvétel állapotát mutatja.

Nyomja meg az i gombot.

A videomagnó Hi-Fi sztereó jelet rögzít és játszik vissza. Ráadásként beépített digitális NICAM sztereó dekóderrel rendelkezik. Ez lehetővé teszi a hang számos különböző módon való rögzítését és visszajátszását. A videomagnóval készített felvételek egy normál mono hangsávval és VHS Hi-Fi sztereó hangsávval rendelkeznek. Ezek a sztereó hangsávok teszik lehetővé a Hi-Fi sztereó felvétel készítését többnyelvű TV adásról, sztereo audio rendszerről, képlemezről vagy más Hi-Fi videomagnóról.

1

A videomagnó digitális NICAM hangdekódere lehetővé teszi NICAM hanggal ellátott, valamint sztereó, kétnyelvű és mono adások vételét. A sugárzott vagy rögzített hang típusa rövid ideig látható TV képernyőjén:

SZTEREÓ NICAM

A hang automatikusan a szalag Hi-Fi sztereó és mono sávjaira rögzül.

KÉTNYELVÜ NICAM

Mindkét hangcsatorna a Hi-Fi sztereó sávra rögzül. Az elsődleges nyelv csatorna (bal) a szalag mono sávjára rögzül.

MONO

A hang a Hi-Fi sávokra és a mono sávra rögzül.

2

Kapcsolja be a videomagnót.

Nyomja meg az i gombot. Használja a ◀ vagy a ▶ gombot az AUDIO kiválasztásához.

Nyomja meg az OK gombot.

3

Nyomja meg a ▲ vagy a ▼ gombot az AUDIO kiválasztásához.

A következőket választhatja: STEREO, L-CH (bal csatorna), R-CH (jobb csatorna) és MONO.

KÉTNYELVÜ NICAM

lejátszásnál az első dieges nyelv a bal csatornán kerül lejátszás- ra, a másodlagos pedig egyidejűleg a jobb csatornán, ha a kimenet STEREO van állítva. Mindkét csatornán az elsődieges nyelvet játsza le a készülék MONO üzemmódban. Ne felejtse el, hogy a sávkövetés finombeállítása hatására a Hi-Fi szteréo hang MONO válthat vissza.

4

Nyomja meg az i gombot.

Videofej tisztítás

Minden alkalommal, mikor egy videokazettát helyez be vagy vesz ki a videomagnóból, a fej automatikusan megtisztitódik. Ez azt jelenti, hogy további tisztításra nincs szükség. Ennek ellenére a fejen hosszú idő alatt összegyűlő szennyeződés lejátszásnál a képminőség romlását okozhatja. A jó minőségű videokazetták általános esetben nem vizsnek szennyeződést a fejre, de az öreg, megrongálódott kazetták esetében előfordulhat.

Tünet
Nincs kép és nincs hang

Nem mű-ködik a lejátszás vagy gyenge a képminőség

A TV műsorok nem rógzithetők

Ellenőrzési pontok

Csatlakoztatva van a halózathoz, és be van kapcsolva a halózati kapcsoló?Próbálkozon egy másik csatornával, lehet, hogygyenge a vétel.Az antenna csatlakoztatva van a videomagnóhoz?Az antenna vezetéke nem tört el, vagy károsodott?Hangolt be külön csatornát a videohoz a TVkészülékén?Ha SCART vezetéket használt a videomagnó TVkészülékhez való csatlakoztatására, AV csatornáraállította TV készülékel?Ellenőrizze a hangolást, vigyen véghez automatikushangolást újra.

Megfelelően vannak behangolva a TV csatornák?Próbált másik kazettát használní?Be tudja állítani a zaj mértékét jelző oszlopokat elfogadható szintre a 0, a ▲ vagy a ▼ gombokkal?

Lát képei a TV készülékén?

Csatlakoztatva van az antenna vezeték és a különleges RF csatlakozó aljzat a videomagnó és TV készülék között?

Megfelelően vannak a TV csatornák behangolva?

Sorrendben vannak behangolva?

Éltávolította a tőrést akadályozó fület a kazettáról?

Próbáljon másik állomást, talán gyenge a vétele.

Ellenőrizze az antenna csatlakozását a TV készülékhez

Tünet

A video-kazettät nem lehet behelyezni

A távvezérlő nem működil
A kép felső része vibrál

Nem mű

ködik a

NICAM

hangrögzítés

Nincs Hi-Fi hangzás

Automatikus lejátszás nem működik

Ellenőrzési pontok

Üres a kazettatartó?

Jó irányban próbálja behelyezni a kazettát?

Csatlakoztatva van a hálózathoz, és be van kapcsolva a hálózati kapcsoló?

Ellenőrizze az elemeket a távvezérlőben.

Károsodott a videokazetta? Próbált másikat használní?

Állitsa be a vizszintes helyzetét a képnek a TV készülékén.

Az antenna csatlakoztatva van a videomagnóhoz? Az antenna vezetéke nem tört el, vagy károsodott? Ellenőrizze a helyi zavarokat.

Ellenőrizze, hogy különálló TV csatornát használ a TV készülékén.

Ellenőrizze, hogy a NICAM a menüben AUTO-ra van-e állítva a felvenni kívánt csatorna esetében.

Kapcsolja a menüben az "AUDIO"-t SZTEREÓRA.

Eltávolitotta a felvételt megakadályozó fület a kazettáról?
