HASZNÁLATI ÚTMUTATÓ ABD470Y LG

BD270Y/BC250Y típushoz

VHS

SHOWVIEW®

PAL

Használat elött kérjük, figyelmesen olvassa el a készülék használati útmutatóját.

Ügy helyezze el készülékét, hogy ne érhesse erős fény vagy közvetlen napfény. Ügyeljen, hogy készülékét ne tegye ki fölösleges rázkódásnak, pornak és hönek.

Vihar közben ajánlatos a készüléket az elektromos hálózatról és az antennáról is lecsatlakoztatni, ezzel megelőzheti, hogy a villámok kárt okozhassanak a TV vagy a video készülékében.

Ne működtesse a készüléket ha az meghibásodott. A készülék csak szakember által javítható.

Soha ne távolítsa el a készülék hátlapját, mert az áraműtést és balesetet okozhat. Ha a készülék nem mőködik rendeltetésszerűen, kérjük olvassa el a Hibakeresés című fejezetet. Ha a készülék még ezután is hibásan működik, akkor húzza ki a csatlakozót a hálózati csatlakozóaljizatból és hívjon szerelőt.

A termék gyártása az EEC DIRECTIVE 89/336/EEC, 93/68/EEC és a 73/23/EEC számú direktívák rádió interferencia követelményekre vonatkozó előírásainak betartásával történt.

Ízelítő a készülék különleges szolgáltatásaiból:

• ez (easy = kõnnyü) műveletek (lásd 29)
• 80 programozható memóriahely a csatornák számára
  • Automatikus csatornaeltároló rendszer
• 7 időpont/hónap programozható időzítő
• Beépített ShowView rendszer (BC493Y)
  • 16:9 arányú felvételi és lejátszási formátum
  • LP (Long Play) felvétel és lejátszás
• Tárcsás kezelőgombok (BC493Y/BD470Y/ BC450Y)

• Energiatakarékos funkció

• ICON OSD (Képernyőn megjelenő menű)
  • NTSC lejátszás PAL rendszerű TV-n

• Képkereső funkció
  • Gyermekzár
  • Automatikus fejtisztítás
• Automatikus bekapcsolás és lejátszás
• Állókép, Léptetés, és Lassított lejátszás (BC493Y/BD470Y/ BC450Y)
• Valós idejū számláló
  • Gyorsindítás funkció
• Automatikus képbeál-lítás

Köszönti Önt az LG

Köszönjük, hogy az BC493Y/BC450Y/BD470Y/BD270Y/BC250Y tipusú videomagnó készülékünket választotta.

Balesetmegelőzés és főbb jellemzők 2 Gyermekzár 26

Tartalomjegyzék 3 Szélesvásznú üzemmód 27

Távvezérlés 4 Automatikus kikapcsolás 28

A készülék kezelőszervei 5 Öndiagnózis 28

Csatlakoztatás a TV készülékhez 6 ez (easy = könnyű) műveletek 29

Videocsatorna beállítása a TV-n 7 Kazetta másolás 30

Hogyan használja a Főmenüt 9 Műszaki adatok 30

A TV csatornák automatikus behangolása 10 Hibakeresés 31

A TV csatornák kézi behangolása 11

A TV csatornák sorrendjének megváltoztatása 13

TV csatornák törlése 14

Szalag lejátszása 15

A szinködolási rendszer beállítása 17

Az óra beállítása 18

Felvétel 19

ShowView (BC493Y) 21

Időzített felvétel 23

Energiatakarékosság 25

A képernyő kijelzések 25

Szalagszámláló memória szerinti megállítás 26

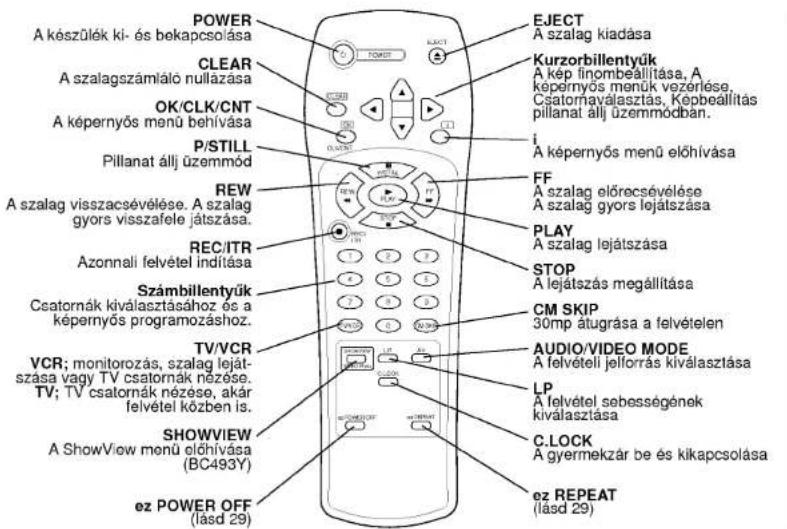

Távvezérlés A gombok helye és funkciója

Az elemek behelyezése:

A távvezérlő két AA típusú elemmel működik.

1. A behelyezéshez nyomja a fedelet hátra és emelje le.
2. Tegyen be két elemet, ügyelve a helyes polaritásra.
3. Helyezze vissza a fedelet.

Az Ön készüléké úgy tervezték, hogy szinte minden funkciója a kézi távvezérővel irányítható. Néhány funkció a készülék előlapjárol is vezérelhető. A távvezérő hatósugara kb. 7,5 méter, a készüléken lévő távvezérő érzékelőhöz viszonyított beesési szögnek 30 foknál kisebbnek kell lennie minden irányban. A szivárgő elemek okozta sérülések elkerülése érdekében vegye ki az elemeket, ha hosszabb időn keresztül nem használja a távvezérőlő. Ne használjon eltérő típusú és korú elemeket. Az elhasználódott elemeket dobja ki

A készüléken lévő, a távvezérlő gombjaival megegyező nevű gombok funkciója ugyanaz, mint a távvezérlő gombjainak.

MODEL: BC493Y

MODEL: BC450Y/BC250Y

1. Be/kikapcsoló gomb (on/off)
2. Stop és Szalag-kiadás
3. Kazettatartó
4. Kijelzō
5. Infra-vörös érzékelő
6. REC/ITR gomb

7. Rewind

8. PLAY gomb

9. FF
10. Csatrona-választó gombok
11. P/STILL gomb
12. OPR gomb
13. TV/VCR

Csatlakoztatás

a TV

készülékhez

A készülék legelső használatakor

A TV-n a következő képernyő fog megjelenni a csatlakoztatás után. A csatornák be- állításához kövesse a használati útmutató utasításait mialatt az "ACMS" jelzés aktiv.

A készülékek védelme érdekében csatlakoztatás előtt húzzon ki minden csatlakoztatni kívánt készüléket és a videomagnót is a konnektoraljzatból.

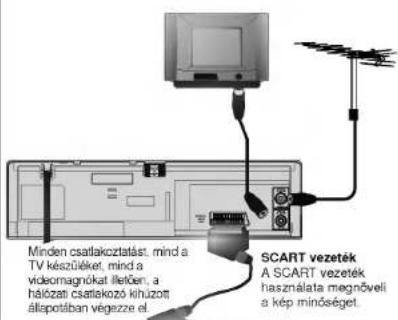

A készülék hátoldala

Csatlakoztatás elött húzza ki a konnektoraljzatból a TV-t és a videomagnót

Antenna

A kép és hang minőségét nagyban befolyásolja az antenna elhelyezése, minő sége és karbantartása.

TV készülék

Antenna csatlakozó- kábel (75Ohm)

Ne próbálja meg erő szakkal is csatlakoztatni.

Az Ön TV készüléke ugyanolyan jeleket vesz a videomagnóról mint egy szokványos TV állomásról. Választania kell egy csatornát a TV-n a video számára, hogy videofilmeket nézhessen. Ha a videomagnót már csatlakoztatta a SCART kábelekkel, akkor általában az AV jelü csatornán található a video.

1

Ellenőrizze. hogy a könyvnek megfelelően csatlakoztatta-e a videomagnót.

Nyomja meg a POWER gombot a készülék bekapcsolásához. Kapcsolja be a TV-t.

2

Helyezzen be a video- magnóba egy videokazettát, és nyomja meg a PLAY gombot a távvezérlőn.

Válassza ki a TV csatornát, amelyen majd a filmeket nézni szeretné.

Nem gond, ha még nincsen lejátszható videokazettája ennél a lépésnél. Folytassa a 3-4 lépéssel, és a film helyett egy kék képernyöt kell majd behangolnia.

3

Hangolja be a csatornát, amig a kép éles és a hang tiszta nem lesz.

Ha a SCART kábelekkel csatlakoztatta a készüléket a TV-hez, akkor nem kell behangolnia a csatornát. Egyszerűen válassza az AV csatornát a TV-n.

4

Tárolja el a csatornát a TV készüléken.

Használja a TV használati útmutatóját, ha nem tudja, mit kell tenni ennél a lépésnél.

beállítása a TV-n

Videocsatorna

A készülék kimeneti frekvenciája gyárilag a 60-os URH csatornára van állítva. Ha ez a csatorna már használt, vagy a kép nem jó minő ségű, akkor az 5-8 lépéseket követve megváltoztathatja a videomagnó adófrekvenciáját.

Győződjön meg róla, hogy a videomagnót helyesen csat- lakoztatta, és a TV készüléken a csatornát behangolta. Ha nem állítja be a megfelelő csatornát a TV-n, akkor nem tud felvenni és lejátszani a készülékkel.

5

Az 5-8 lépéseket csak akkor hajtsa végre, ha nem kap tiszta és éles képet az 1-4 lépésekkel.

Válasszon ki a TV csatornát, amelyen a

videot latni szerentne Gvőződiön meg róla

hogy a videomagnó készenléti állapotban van

a tavvezerlon levo

POWER gomb megny-

(BC493Y/BC450Y/

BC250Y)

Győződjön meg róla, hogy a videomagnó Keszenlieti allapotban van a távvezérlön lévő

POWER gomb megnyomásával. (A videomagno kijeizojen vilagitani fog a STANDRY indiká. rog & CHANDBY, Inmator.)

(BD470Y/BD270Y)

6

Tartsa egyszerre

lenyomva több mint 4

masodpercig a PROG.

es ▼ gombokat a videomagnó előlapján.

A kijelzón a CH 60 jelzés jelenik meg.

(BC493Y/BC450Y/

BC250Y)

A videomagnó kijelzőjén az összes indikator világítani fog

vlagitani log /BD470V/RR

(BD4701)BD2701

A következő kép megje-

lenik a TV képernyőn.

7

Nyomja meg a PROG. ▲ vagy ▼ gombot egy

masik csatorna választásához.

Bármelyik csatornát választhatja a 22-es és

68-as csatornák között, amig a tesztminta láthatóvá válik.

8

Válassza ki a csatornát amelyen nézni szeretné

a videot.

Hangoljon addig amíg egy világoskék képernyöt nem lát.

Tárolja el a csatornát a TV készüléken.

Ha készen van, nyomja meg a ⏻gombot a

videomagnó elôlapján.

A videomagnót könnyedén programozhatja a képernyőn megjelenő menük segítségével. A menüket a kézi távvezérlővel hívhatja elő.

Kapcsolja be a TV és videoó készüléket a POWER gombbal.

Nyomja meg az i gombot. A fömenü megjelenik a TV képernyőjén.

Nyomja meg a ◀ vagy a ▶ gombot a megfelelő menüpont kiválasztásához.

Nyomja meg az OK gombot majd válasszon a ▲▼ gombok valamelyikével.

A menüböl való kilépéshez nyomja meg újra az i gombot.

● REC - Felvételi időzítő beállítása (lásd 23.24)
● PR - Kézi hangolás (lásd 11,12)
● ACMS - Automatikus csatornaeltároló rendszer (lásd 10)
● TIME DATE - Dátum és pontos idő beállítása (lásd 18)
- SYSTEM - A TV szabvány beállítása (lásd 17)
- ABC OSD - A képernyős menü nyelvezetének kiválasztása - DR - Problémák megoldása (lásd 28)

• RF AUDIO - A hangcsatoma kiválasztása a TV típusának megfelelően ("B/G" a PAL B/G, "DK" a PAL D/K rendszerű TV-hez)
• OSD ON/OFF - Az üzemmód kijelzése (lásd 25)
• 16:9/4:3 - A TV készülék méretének beállítása (lásd 27)
• OPR - A képminőség javítása (lásd 16)

Fömenüt

Hogyan használja a

A MENÜ

NYELVEZETÉNEK KIVÁLASZTÁSA

A következő nyelvek közül választhat: angol, orosz, francia, német és lengyel.

9

A TV csatornák automatikus

behangolása

8

-

Nyomja meg a POWER gombot a készülék bekapcsolásához.

N

Nyomja meg az i gombot. A főmenü megjelenik a TV képernyőjén.

Válassza ki az ACMS menüpontot a ◀▶ gombok segítségével.

Nyomja meg az OK gombot.

6

Az automatikus keresés megkezdéséhez nyomja meg újra az OK gombot.

4

Az eltárolt csatornák egy táblázatban jelennek meg a művelet befejeztével.

A beállításokat az i gomb megnyomásával mentheti el.

Elképzelhető, hogy az ország egyes területein a TV adók által sugárzott jelek már nem foghatók kellő erősséggel, hogy a videomagnó automatikus csatornakeresője is megtalálja a csatornákat. Ilyen esetben kézzel kell behangolnia az adókat.

1

Nyomja meg az i gombot.

A fómenü megjelenik a TV képernyőjén.

Válassza ki az PR menüpontot a ◀▶ gombok segítségével.

Nyomja meg az OK gombot.

2

Az AV gomb segítségével válasszon a C (kábel csatornák) vagy az S (normál csatornák közül). C02-C71, S01-S41.

Nyomja meg a ▲▼ gombokat a csatorna behangolásához.

Ha tudja TV adó csatornaszámát, akkor közvetlenül is beütheti azt a számbillentyük segítségével.

3

Válassza a ▶ gombbal az MFT menüpontot. Hangolja be véglegesre a csatornát a ▲▼ gombokkal.

4

A csatorna elnevezéséhez válassza a ▶ gombbal a STATION menüpontot.

A TV csatornák kézi

behangolása

[NO TEXT]

Nyomja meg az OK gombot.

Nyomja meg a ▲▼ gombokat a betük és számok közötti váltáshoz.

A ◀▶ gombok segítségével választhatja ki a betűket a csatorna nevéhez.

Nyomja meg az OK gombot.

Az i gomb megnyomásával tárolhatja el a csatornát.

Nyomja meg újból az i gombot.

További csatornák kézi hangolásához ismételje meg az 1-7 lépéseket

Miután behangolta a TV csatornákat, lehetősége van a csatornák sorrendjének megváltoztatására azok újbóli behangolása nélkül. Az itt található lépésekkel nagyon egyszerűen a kívánt sorrendbe helyezheti őket.

1

Nyomja meg az i gombot.

A főmenű megjelenik a TV képernyőjén.

Válassza ki az PR menüpontot a ◀▶ gombok segítségével.

Nyomja meg az OK gombot.

2

Nyomja meg az i gombot.

Nyomja meg a ▲▼ gombokat az áthelyezni kívánt csatorna kiválasztásához (pl.: PR 03).

Nyomja meg a ▶ gombot.

3

Nyomja meg a ▲▼ gombokat az áthelyezni kívánt csatorna helyének kiválasztásához (pl.: PR 05).

4

Nyomja meg az OK gombot.

A kiválasztott csatorna át lett helyezve.

A többi csatorna helyének kiválasztásához ismételje meg az 1-4 lépéseket.

A menüböl az i gombbal léphet ki.

13

megváltoztatása

jének

A TV csatornák sorrend-

TV csatornák

törlése

így választhatja ki az eltárolt csatomákat:

Válassza ki a satornát a ▲▼

gombokkal.

Vagy közvetlenül is megadhatja a csatorna sorszámát a számbillentyükkel.

Miután behangolta a TV csatornákat, lehetősége van a csatornák sorrendjének megváltoztatására azok újbóli behangolása nélkül. Az itt található lépésekkel nagyon egyszerűen a kívánt sorrendbe helyezheti őket.

1

Nyomja meg az i gombot.

A fömenü megjelenik a TV képernyőjén.

Válassza ki az PR menüpontot a ◀▶ gombok segítségével.

Nyomja meg az OK gombot.

2

Nyomja meg az i gombot.

Nyomja meg a ▲▼ gombokat a törölni kívánt csatorna kiválasztásához.

3

Nyomja meg a ◀ gombot.

A csatorna rövid idő múlva kitörlödik.

4

A menüböl az i gombbal léphet ki.

Ha más csatornákat is szeretne törölni, akkor ismételje meg az 1 - 4 lépéseket.

A kazettát csak akkor tudja a videomagnóba betenni, illetve abból kivenni ha a készülék csatlakoztatva van az elektromos halózathoz. A készülék képes NTSC rendszerű kazettákat is lejátszani PAL rendszerű TV-n.

Á jobb kép érdekében

A kazetta behelyezése és a lejátszás megkezdése után az automatikus sávhelyzet-szabályozó működésbe lép, hogy automatikusan biztósítsa a lehető legjobb képet. Ha a felvétel minősége gvenge, nyomia je ismetelten a ▲ vagy v gombot a távyezerlön a sávhelyzet kézi szabály-

zásához, amíg minden torzítás eltűnik. Nyomja le a 0-t a távvezérlőn, hogy ismét bekapcsolja automatikus savhelyzet-szabályozást (tracking).

1

Győződjön meg róla, hogy a készüléket helyesen csatlakoztatta a használati útmutató korábbi fejezetei alapján.

Kapcsolja be a TV-t.

Kapcsolja be a videót a POWER gombbal.

Helyezzen be egy videokazettát a készülékbe.

A kazetta ablakának felfelé kell néznie.

2

A lejátszás elindításához nyomja meg a PLAY gombot.

Ha a betett kazettából a törlésvédő fület már kitörte, a lejátszás automatikusan elindul.

AUTOMATIKUS

KÉPBEÁLLÍTÁS A készülék automatikusan beállítja a legjobb képminőséget.

3

Nyomja meg az P/STILL gombot a kép megál-lításához.

A lejátszást 5 percig tarthatja pillanat állj üzem-módban. Utána a kazetta sérülésének elkerülése érdekében újraindul a lejátszás.

4

Nyomja meg a PLAY gombot a lejátszás folytatásához.

Keresés

Lejátszás közben a normal lejátszási sebesség hétszeresével kereshet az FF és REW gombok segítségével.

Gyorsított lejátszás Csévélés közben tartsa lenyomva az FF vagy REW gombok valamelyikét a gyorsított lejátszáshoz.

Lejátszás közben a kép élességét az OPR gomb segít-ségével állíthatja be.(BC493Y)

Nyomja meg egyszer: Ha a képet elmosottabbá szeretné tenni.

Nyomja meg még egyszer: Ha a képet élesebbé szeretné tenni.

Nyomja meg újra: Ha ki szeretné kapcsolni a funkciót.

5

Lejátszás közben vagy pillanat állj üzemmódban a ◀▶ gombok segítségével állíthatja be a kívánt lejátszási sebességet. (BC493Y,BC450Y,BD470Y)

A kép élességét a ▲▼ gombokkal állíthatja be.

6

Nyomja meg a STOP gombot a lejátszás megállításához.

Nyomja meg az EJECT gombot.

Ha a szalag a végére ér a készülék automatikusan visszacsévéli a szalagot, megáll, és kikapcsol.

CM (Reklámszünet)

Ezzel a funkcióval pil- lanatok alatt átugorhatja a reklámokat, majd foly- tathatja a lejátszást.

Lejátszás közben nyomja meg a CM SKIP gombot a távvezérlön ha át szeretné ugrani a rek- lámokat.

A gomb többszöri

megnyomasara: 1x....30mp
2x....60mp
3x....90mp
4x....120mp 5x....150mp
6x....180mp

OPR (Képminőség javítás)

Ez a funkció automatikusan beállitja a legjobb képminőséget a szalag típusának megfelelően.

Nyomja meg az i gombot. Válassza a ◀▶ gombokkal az OPR menüt.

Nyomja meg az OK gombot.

A szalag lejátszása közben a ▲▼ gombokkal választhat az OFF (ki), SOFT (lágy), SHARP (éles) üzemmódok között.

Kérjük ne feledje, hogy az OPR funkciót csak lejátszás közben lehet bekapcsolni. A normal mősorra az i gombbal kapcsolhat vissza.

A videomagnó hármas színkódolási szabványt ismer, lejátszhat PAL B/G és SECAM D/K felvételeket.

Lejátszás közben a videomagnó automatikusan felismeri a színkódolási rendszert. Ha a színek hibásak, válassza ki kézzel a megfelelő színkódolási rendszert.

1

Nyomja meg az i gombot.

A főmenű megjelenik a TV képernyőjén.

Nyomja meg a ◀ vagy a ▶ gombot a SYSTEM kiválasztásához.

2

Nyomja meg az OK gombot.

3

Nyomja meg a ▲ vagy a ▼ gombot a megfelelő színkódolási rendszer kiválasztásához.

AUTO: automatikus kiválasztás. PAL: PAL felvételekhez MESECAM: SECAM D/K felvételekhez.

4

Nyomja meg az i gombot, hogy a menük eltünjenek a TV képernyőjéről.

Az óra beállítása

Manuálisan

A videomagnóban található óra vezérli a videomagnó dátum és idő beállításait.

1

Nyomja meg az i gombot.

Nyomja meg a ◀ vagy a ▶ gombot a TIME DATE kiválasztásához.

Nyomja meg az OK gombot.

2

Használja a távvezérlő számozott gombjait az óra, perc, nap, hónap és év módosításához.

Ne felejtse el, hogy a videomagnó 24 órás napi időszámítást használ. Például: 1 d.u. a következőképpen jelenik meg: 13:00.

A hét napja automatikusan megjelenik, amikor az évet beállítja.

3

Ha hibázott, nyomja meg a ◀ vagy a ▶ gombot és írja üsse be a jó értéket.

4

Nyomja meg az i gombot.

A beállított értékek tárolódnak és megjelennek a videomagnó kijelzőjén.

A videomagnó sokféle módon teszi lehetővé a felvétel készítést:

Azonnali Felvétel (ITR) azonnal megkezdi a felvételt egy előre beállított ideig, vagy amíg a videokazetta végére nem ér.

1

Ellenőrizze. hogy a könyvnek megfelelően csatlakoztatta-e a videomagnót.

Nyomja meg a POWER gombot a készülék bekapcsolásához.

2

Helyezzen be a videomagnóba egy videokazettát, melyen nem törte még ki a felvételt megakadályozó fület.

A videokazetta átlátszó oldalával felfele nézzen és a nyíl a készülék felé mutasson.

3

Nyomja meg a ▲ vagy a ▼ gombot a felvenni kívánt műsorszám kiválasztásához.

Használhatja a távvezérlöm található szám billentyüket a műsorszám közvetlen kíválasztásához.

4

Ha a készülék hátoldalán lévő EURO SCART csatlakozóról szeretne felvenni, nyomja meg az AV gombot, és a videómagnó "AV" üzemmódba kapcsol, amely a videomagnó kijelzőjén is látható.

TV müsorok

Felvétel

Ha egy

kazettára már

nem akar felvételt

készíteni (hiszen

ez egy véletlen

baleset folytán

megtörténhet!)

torje ki a videokaz

baloidali sarkánál található

felvételt megakadályozó fület

Lehetséges

felvétel

keszitese a vedő

is, na rapesztőszalangel

fedi le a rést.

Felvétel TV műsorok

Ne feledje, hogy egy tv mõsor felvétele közben egy másik mõsort is nézhet a tv képernyön. A felvétel elindítása utána a TV/VCR gombbal kapcsoljon tv üzemmódba, és válassza ki a nézni kivánt csatomát.

Az Ön videomagnóját elláttuk az LP (hosszanjátszó) funkcióval, mely lehetővé teszi a normál felvételi idő megkétszerezését. Egy E-180 típusú videokazettára például 180 perces felvételt készíthet normal (SP) üzemmódban; az LP üzemmód viszont 360 perces felvételt tesz lehetővé. Kérjük ne feledje, hogy az LP üzemmódban készített felvétel minősége valamível gyengébb, mint SP üzemmódban.

5

Nyomja meg az LP gombot, ha LP vagy SP üzemmódba kiván kapcsolni.

SP üzemmódban a felvétel kép- és hangminősége jobb, de LP üzemmódban ketszer olyan hosszú felvételt készíthet, mint SP üzemmódban. A kiválasztott üzemmódot (SP vagy LP) a kijelzőn ellenőrizheti.

6

A felvétel elindításához nyomja meg a REC/ITR gombot.

A tv képernyón megjelenik a RECORD felirat.

Nyomja meg többször a REC/ITR gombot. E gomb minden megnyomásakor a felvételi idő 30 perccel növekszik. Maximum 9 órás felvételt állíthat be.

7

A felvenni nem kivánt jelenetek elején nyomja meg a P/STILL gombot.

A felvétel folytatásához nyomja meg a P/STILL gombot.

A készülék maximum 5 percig marad pillanat állj üzemmódban; pillanat állj üzemmódban a RECP felirat látható. 5 perc után a videomagnó állj üzemmódba kapcsol a szalag és a mechanika kimélése érdekében.

8

A felvétel leállitásához nyomja meg a STOP gombot.

Nyomja meg az EJECT gombot.

Az EJECT felirat jelenik meg a tv képernyön, és a videomagnó kijelzőjén.

A ShowView rendszer nagymértékben leegyszerűsíti a dátum, csatorna, kezdeti és befejezési idő k beállítását egy időzített felvétel esetében egy egyszerű ShowView kód beprogramozásával. A ShowView kódok a legtöbb TV műsorújságban megtalálhatók; hosszuk egy számjegyől kilencig változnat.

1

Ellenőrizze, hogy a TV csatornák a SHOWVIEW rendszernek megfelelő sorrendben lettek-e tárolva.

Helyezzen be egy olyan videokazettát, melyböl még nem törte ki a törlés elleni vécelmet nyújtó fület.

2

Nyomja meg a SHOWVIEW gombot.

3

Nyomja meg a ▲ vagy a ▼ gombot a felvétel típusának kiválasztásához.

ONCE: Egyszeri felvételhez.

WEEKLY: Minden héten ugyanazon időpontban történő felvételhez.

DAILY: Felvétel minden nap (kivéve vasárnap) ugyanabban az időpontban.

4

Használja a számozott gombokat a felvenni kívánt TV műsor ShowView kódjának beviteléhez.

Ha hibázott, nyomja meg a ◀ gombot és üsse be újra a számot.

(BC493Y)

Programozás (haladóknak)

ShowView

ShowView Programozás (haladóknak) (BC493Y)

A SHOWVIEW a Gemstar Development Corporation bejegyzett védjegye.

A SHOWVIEW rendszer a Gemstar Development Corporation licence alapján készül.

5

Nyomja meg az OK gombot.

A megjelenő PLEASE CHECK felirat arra figyelemeztet, hogy rossz ShowView számot adott meg.

Ha “-” jelenik meg, be kell ütnie a csatorna számát, melyről felvételt szeretne készíteni.

6

Használja a ◀ vagy a ▶ gombot a javítani kívánt beállítások kiválasztásához. (PR, DÁTUM, IDP, és SP)

Nyomja meg a ▲ vagy a ▼ gombot az információ helyesbítéséhez.

7

Nyomja meg a ▲ vagy a ▼ ha félsebességgel szeretne felvételt készíteni.

Az SP jobb kép és hangminőséget nyújt, viszont az LP használatával két-szer annyi müsort rögzí-thet mint az SP-vel.

Ellenőrizze az időzítő beállítását.

Ha a videomagnó hátlapján található EURO SCART bemeneti csatlskozók egyikéről szeretne felvenni, ismételten nycmja be az 'AV' gombot, hogy AV állásba állítsa.

8

Ha még egy ShowView felvételt szeretne készíteni, ismételje meg a lépéseket 2-től 7-ig.

Nyomja meg az i gombot kétszer.

A megjelenő PLEASE CHECK felirat arra figyelmeztet, hogy hibás információt adott meg és az adatokat újra be kell programozni.

Nyomja meg a POWER gombot a videomagnó kikapcsolásához.

Az időzítő megjelenik a videomagnó kijelzőjén, miközben a videomagnó a felvétel megkezdésére vár.

Ha nem kívánja a használni a ShowView funkciót, akkor manuálisan is beállíthatja az időzítést. Az aktuális hónapon belül 7 időzített eseményt állíthat be. KÉRJÜK NE FELEJTSE EL, hogy mielőtt beállítja az időzítót a videomagnó óráját pontosan be kell állítani és ellenőrizze, hogy a videomagnó melyik csatornájára hangolta be a TV csatornákat.

1

Helyezzen be a videomagnóba egy videokazettát, melyen nem törte még ki a felvételt megakadályozó fület.

A videokazetta átlátszó oldalával felfele nézzen és a nyil a készülék felé mutasson.

2

Nyomja meg az i gombot.

Használja a ◀ vagy a ▶ gombot a REC kiválasztásához.

Nyomja meg az OK gombot.

3

Nyomja meg az OK gombot az időzitett esemény beállításához.

Ha minden időzített eseményt beállított, használja a ▲ vagy a ▼ gombokat a felüllirni vagy törölni kívánt esemény kiválasztásához. Nyomja meg a ◀ gombot az esemény törléséhez.

4

Használja a számozott gombokat a rögzíteni kívánt csatorna kiválasztásához.

Az 1 és 9 közé eső csatornák kiválasztása elött nyomja meg a 0 gombot, aztán a csatorna számát; például 3-as csatorna - 03. A ▲ vagy a ▼ gombokkal is kiválaszthatja a csatornákat. Ha kiválasztotta nyomja meg a ▶ gombot.

A képernyő kijelzések használata (haladóknak)

Időzített felvétel

Ha az időzített események átfedik egymást...

Ellenőrizze, hogy a beállított időpontok nem nyúlnak egymásba. Ha igen, a korábban kezdődő mű somnak lesz előnyben részesítve.

Például:

Az 1-es program 16:00 kezdődik és 17:00-kor végződik.

A 2-es program 16:30-kor kezdödik és 17:30-kor végződik.

(Ebben az esetben az 1-es program teljes egészében felvételre kerül míg a másikból csak az utolsó 30 perc rögzül.)

Ez a rész nem kerül felvételre.

Ha egy későbbi időpontban törölni vagy változtatni szeretne az időzített beállításokon, az idő pontok újbóli bevitele nélkül megteheti. Egyszerűen jelenítse meg az időzetett események képernyőt. Használia a ▲ vagy a ▼ gombokat a törölni vagy változtatni.

Nyomja meg a ◀ gombot az esemény törléséhez... vagy

Nyomja meg az OK gombot a változtatáshoz; utána használja a ◀ vagy a ▶ gombot a

kiválasztáshoz; állomás, dátum, kezdés, befejezés ideje, és LP. Használja a ▲ vagy a ▼ gom- okat a pontos információk beviteléhez.

5

Használja a számozott gombokat a műsor dátum részének megadásához.

Ha megnyomja az OK gombot a dátum bevitele előtt, kiválaszthatja a következő automatizált funkciók egyikét. Használja a ▲ vagy a ▼ gombokat a választáshoz majd az OK gombbal erő sítheti meg azt.

DLY a mindennap (kivéve szombat és vasárnap) ugyanazon időpontban. Weekly Minden héten

ugyanazon időpontban,

6

Használja a számozott gombokat a felvenni kívánt műsor kezdési és befejezési időpontjainak beállításához.

Ne felejtse el, hogy a videomagnó 24 órás üzemmódot használ. Például 1h d.u. 13:00 - alakban jelenik meg. A kezdési és befejezési idő pontokat a a ▲ vagy a ▼ gombokkal is kiválaszthatja.

7

Nyomja meg a ◀ vagy a ▶ és a ▲ vagy a ▼ gombot ha LP üzemmódban kíván felvételt készíteni.

Ellenőrizze, hogy az idő zítő beállítása megfelelő.

Nyomja meg kétszer az i gombot.

A megjelenő PLEASE CHECK felirat arra figyelmeztet, hogy hibás információt adott meg és az adatokat újra be kell programozni.

Nyomja meg a POWER gombot a videomagnó kikapcsolásához.

8

A videomagnó kijelzőjén a TIMER indikátor világítani fog, míg a videomagnó a felvételre vár. (BC493Y/BC450Y/BC250Y)

A videomagnó kijelzőjén a POWER indikátor világítani fog, míg a videomagnó a felvételre vár. (BD470Y/BD270Y)

videomagnója energiatakarékos funkcióval van ellátva, mely ha aktiválva van gazdaságos energiatakarékos üzemmódba kapcsolja a készüléket, és az óra kijelzése eltünik. Ez a funkció nem mű ködik, ha van időzített felvétel eprogramozva.

Nyomja meg a POWER gombot a videomagnón.

Az VCR és az óra meg- jelenik a videomagnó kijelzőién.

(BC493Y/BC450Y/BC250Y)

A POWER és VCR indikátorok világítani fog- nak a videomagnó kijelzőjén.

(BD470Y/BD270Y)

Nyomja meg a POWER gombot újra a videomagnón és a videomagnó energiatakarékos üzemmódba kapcsol.

Az VCR és az óra eltünik a videomagnó kijelzőjéről.

Nyomja meg a POWER gombot az energiatakarékos üzemmód kikapcsolásához.

Könnyedén megjelenítheti a TV képernyő jén az aktuális időt, szalagszámláló állást, a hátralévő szalagidőt, napot, hónapot, évet, hetet, a hét napját és a működési üzemmódot. Ha felvétel van folyamatban, a képernyőkijelzések nem kerülnek rögzítésre.

Nyomja meg az OK/CLK/CNT gombot a kijelzéshez.

Nap/hónap/év/ het napja Óra/szalagszámláló és hatralévo- szalagido-

Nyomja meg az OK/CLK/CNT gombot míg a szalagszámláló megjelenik.

3 másodperc múlva a kijelzőről minden eltűnik az óra kivételével.

Nyomja meg az OK/CLK/CNT gombot az összes kijelzés eltüntetéséhez a TV képernyőről.

Szalagszámláló memória szerinti megállítás

Gyermekzár

A digitális szalagszámláló megjeleníthető a videomagnó óra kijelzése helyén a távvezérlő OK/CLK/CNT gombjának megnyomásával. A digitális szalagszámláló a felvételek relativ helyzetét jelzi a szalagon.

1

Nyomja meg az OK/CLK/CNT gombot. Nyomja meg a CLEAR gombot a számláló 0:00:00 helyzetbe állításához.

Nyomja meg a PLAY vagy indítsa el a felvételt.

A szalagszámláló megjeleníti az aktuális játékidőt órákban, percekben és másodpercekben.

2

Nyomja meg a STOP gombot amikor a visszajátszást vagy a felvételt be akarja fejezni.

Nyomja meg a REW gombot.

A kazettát visszacsévéli és automatikusan megáll, amikor a számláló a 0:00:00 állásba ér.

Nyomja meg az OK/CLK/CNT gombot az óra visszahívásához.

A videomagnó előlapján található vezérlő gombok letilthatóak, ezáltal csak a távvezérlő segítségével működtethető a készülék.

1

Nyomja meg a C.LOCK gombot.

A SAFE megjelenik a TV képernyőn.

A POWER indikátor néhány másodpercig villog a videomagnó kijelzőjén. (BD470Y/BD270Y)

A SAFE néhány másod- percig villog a videomag- nó kijelzőjén.

(BC493Y/BC450Y/BC250Y) szimbólum megjelenik a videomagnó kijelzőién.

Az elölapon lévő gombok közül egyik sem fog mű ködni.(kivéve STOP/EJECT)

Ha a videomagnó elején bármelyik gombot megnyomjuk, a POWER indikátor néhány másodpercig villog a videomagnó kijelzőjen.

(BD470Y/BD270Y) Ha a videomagnó elején bármelyik gombot leny- omjuk, a SAFE néhány másodpercig villog a videomagnó kijelzőjén. (BC493Y/BC450Y/BC250Y)

2

Nyomja meg a C.LOCK gombot újra a gyermekzár kikapcsolásához.

A SAFE eltínik a TV képernyőjén.

A POWER indikátor néhány másodpercig villog a videomagnó kijelzőjén. (BD470Y/BD270Y)

Az OFF néhány másod- percig villog a videomag- nó kijelzőjén. (BC493Y/BC450Y/BC250Y)

A videomagnó képes szélesvásznú felvételek (16:9) készítésére és visszajátszására. A szélesvásznú felvétel készítésének sikeréhez szükséges, hogy a TV adó sugározza a megfelelő típusú szélesvásznú jelet.

Kapcsolja be a videomagnót.

Nyomja meg az i gombot.

Ha sználja a ◀ vagy a ▶ gombot a 16:9/4:3 üzemmód kíválasztásához.

Nyomja meg az OK gombot.

Nyomja meg a ▲ vagy a ▼ gombot az AUTO, 4:3 vagy 16:9 kiválasztásához

AUTO: Automatikusan kiválasztja a megfelelő üzemmódot a visszaját-száshoz a felvételtől függően.

4:3: Csak normal (4:3) formátum visszajátszásához és rögzítéséhez.

16:9: Csak szélesvásznú (16:9) formátum visszajátszásához és rögzítéséhez.

Nyomja meg az i gombot a menük TV képernyöröl való eltüntetéséhez.

A szélesvásznú felvételek élvezetéhez a videomagnót SCART csatlakozóval kell a televízióhoz csatlakoztatni.

Automatikus kikapcsolás

Öndiagnózis

Automatikus kikapcsolás:

Ez a tulajdonság lehetővé teszi, hogy automatikusan kikapcsolódjon a video-magnó miután előrecsévélte a kazettát.

Nyomja meg a POWER gombot a szalag előrecsévélése közben.

A szalagot visszacsévéli a készülék az elejére és automatikusan kikapcsolja magát. Kapcsolja be a videomagnót.

Öndiagnózis (VIDEO DOKTOR):

Segítségével informálódhatunk a videomagnóval kapcsolatos problémákról. Ezek a hibaüzenetek a TV képernyőjén és a videomagnó kijelzőjén jelennek meg.

Nyomja meg az i gombot.

Használja a ◀ vagy a ▶ gombot a DR. kiválasztáshoz.

Nyomja meg az OK gombot.

Használja a ▲ vagy a ▼ gombokat a probléma ellenő rzéséhez.

HEAD STATUS

(A FEJ ALLAPOTA)

- PLEASE CLEAN: Tisztítsa meg a fejeket.

TAPE STATUS

(SZALAG ALLAPOT):

• NOT RECORDABLE: Helvazan be anyusion

Helyezzen be egy clyan kazettát, melyen a másolásvédelemre szolgáló fül sértetlen

NO. OF TIMER PROGRAMME

(IDPZITETT PROGRAM SZAMA)

• Az időzített program számát mutatja.

NEXT TIMER PROGRAMME

(KÖVETKEZP IDPZÍTETT PROGRAM) • ARD 26 10:00-11:00

- AND 25-10.00-11.00 Az időzített felvétel állapctát mutatja.

Nyomja meg az i gombot.

ez (easy = könnyi) kikapcsolás

Az ez POWER OFF lenyomásával a

"Stop→Visszatekercselés→Kazetta ki

→ Áram ki" sorozat automatikusan müködésbe lép.

A lejátszás alatt nyomja meg az ez POWER OFF- ot.

A videomagnó a következőképpen fog működni ;

ez (könnyi) ismétlés

A lejátszás alatt az ez REPEAT lenyomásával és lenyomva tartásával a kitartott szakaszt kétszer automatikusan visszajátssza.

A lejátszás alatt nyomja le & tartsa lenyomva az ez REPEAT-et azon a ponton, ahol az ismételt lejátszás befejeződjék.

Engedje fel az ez REPEAT -et azon a ponton, ahol az ismételt lejátszás kezdődjék.

A kitartott szakaszt automatikusan visszajátssza kétszer.

Az ismételt lejátszás alatt az ez REPEAT újbóli lenyomásával visszatérhet a normal lejátszáshoz

Kazetta másolás

Műszaki adatok

A modell és a mű szaki adatok elő zetes bejelentés nélkül megvál-

tozhatnak

Csatlakoztasson egy másodlagos video-magnót (kazetta másolás céljából) a hátoldalon található SCART csatlakozók egyikéhez. Ne felejtse el kiválasztani a megfelelő audio/video üzemmódot a távvezérő AV gombjával.

A lejátszó videomagnó hátulnézeti képe Azt a kazettát, melyről felvélelt szeretne készíteni, helyezze ebbe a videomagnóba.

Általános

Hálózati tápfeszültség 110-240V-, 50/60Hz Teljesítményfelvétel kb. 16W (energiataka

Video fejrendszer dupla azimuth 4 fejes, körkörös

letapogatas (PG108V/R)

(BC493Y/BC450Y/BD470Y)

2 fejes, korkoros letapogatas (BD270Y/BC250Y)

Szalag sebesség 23,39 mm/sec (SP)/11.69 mm/sec (LP)

Szalag formátum szalag szélesség 12.7mm

Maximális felvétel i idő 4 óra (SP, E-240) / 8 óra (LP, E-240)

Visszacsévélési idő kb. 180sec (E-180)

(BD470Y/BD270Y)

kb. 65(±10)sec (E-180)

(BC493Y/BC450Y/BC250Y)

Méretek 360 x 94 x 270mm

(szélesség x magasság x mélység)

Tomeg 3,4kg

Mukodesi homerseklet 5-35 Celsius fok

Mukodesi paratartalom kevesebb min 80%

Idözítő 24 órás kijelzés

Video

Televízió rendszer CCIR szabvány (625 sor, 50 mező)

PAL/SECAM szinködolás

Felvételi formátum PAL/MESECAM

BF vétel PAL/SECAM (B/G, D/K)

RF kimenet PAL K/G

Bemeneti jelszint VIDEO bemenet (SCART típusú)

1.0 Vp-p, 75ohm, nem kiegyensúlyozott

Kimeneti jelszint VIDEO kimenet (SCART típusú)

1.0 Vp-p, 75ohm, nem kiegyensülyozott

Jel/za| viszony Több mint 43dBm

Bemeneti ielszint AUDIO bemenet (SCART típusú)

-6.0 dBm

több mint 10kohm.

Kimeneti jelszint AUDIO kimenet (SCART tipusú)

-6.0 dBm

Sávok

Frekvencia menet 100Hz-10kHz (-6/+3 dBm)

Jel/zaj viszony több mint 43dB

Videofej tisztítás

Minden alkalommal, mikor egy videokazettát helyez be vagy vesz ki a videomagnóból, a fej automatikusan megtisztítódik. Ez azt jelenti, hogy további tisztításra nincs szükség. Ennek ellenére a fejen hosszú idő alatt összegyűlő szennyeződés lejátszásnál a képminőség romlását okozhatja. A jó minőségű videokazetták általános esetben nem visznek szennyeződést a fejre, de az öreg, megrongálódott kazetták esetében előfordulhat.

Tünet	Ellenőrzési pontok	Tünet	Ellenőrzési pontok
Nincs kép ésnincs hang	Csatlakoztatva van a hálózathoz, és be van kapcsolva a hálózati kapcsoló?Próbálkozzon egy másik csatornával, lehet, hogy gyenge a vétele.Az antenna csatlakoztatva van a videomagnóhez?Az antenna vezetéke nem tört el, vagy károsodott?Hangolt be külön csatornát a videohoz a TV készülékén?Ha SCART vezetéket használt a videomagnó TV készülékhez való csatlakoztatására, AV csatornára állította TV készüléket?Ellenőrizze a hangolást, vigyen véghez automatikus hangolást újra.	A video-kazettát nem lehet behelyezni	Üres a kazettatartó?Jó irányban próbálja behelyezni a kazettát?Csatlakoztatva van a hálózathoz, és be van kapcsolva a hálózati kapcsoló?Ellenőrizze az elemeket a távrezérőben.Károodott a videokazetta? Prcbált másikat használní?Állitsa be a vizszintes helyzetét a képnek a TV készülékén.Az antenna csatlakoztatva van a videomagnóhoz?Az antenna vezetéke nem tört el, vagy károsodott?Ellenőrizze a helyi zavarokat.Ellenőrizze, hogy különalló TV csatornát használ a TV készülékén.
Nem működik alejátszás vagygyenge a képminőség	Megfelelően vannak behangolva a TV csatornák?Próbált másik kazettát használní?Be tudja állítani a zaj mértékét jelző oszlcpokat elfogadható szintre a 0, a ▲ vagy a ▼ gombokkal?
A TVműsoroknemrögzithetők	Lái képet a TV készülékén?Csatlakoztatva van az antenna vezeték és a különleges RF csatlakozó aljzat a videomagnó és TV készülék között?Megfelelően vannak a TV csatornák behangolva?Sorrendben vannak behangolva?Eltávölította a törlést akadályozó fület a kazettáról?Próbájon másik állomást, talán gyenge a vétele.Ellenőrizze az antenna csatlakozását a TV készülékhez.
