HASZNÁLATI ÚTMUTATÓ L 52610 AEG

Felhasználói tájékoztató

Olvassa el alaposan ezt a felhasználói tájékoztatót, és őrizze meg, hogy később is utána tudjon benne nézni valamilyen kérdésnek. Ha esetleg eladja a készüléket, a használati útmutatót adja oda az új tulajdonosnak.

A szövegben az alábbi jeleket alkalmazzuk:

Biztonsági tudnivalók

Figyelem! Személyes biztonságot szolgáló tudnivalók.

Figyelem! Tudnivalók, amelyek segítségével elkerülhetők a készülék sérülései.

Tudnivalók és gyakorlati tanácsok

Környezetvédelmi információk

Tartalomjegyzék

Használati útmutató 5

Biztonság 5

A készülék leírása 7

Kezelőlap 7

A programok áttekintése 8

Az első mosás előtt.... 10

A ruhák előkészítése és szétválogatása....10

Mosás 11

Ajtó kinyitása/ruha betöltése 11

Mosószer/ruhaápolószer betöltése ..... 11

A készülék bekapcsolása / Program kiválasztása ..... 12

A centrifugálás fordulatszámának módosítása/

Öblítési stop választása 13

Program-kiegészítő kiválasztása. 13

ELÓMOSÁS 13

RÖVID 13

ÖBLÍTÉS+ bekapcsolása/kikapcsolása 14

Késleltetett indítási idő beállítása 14

Program elindítása 15

A mosás vége/mosnivaló kivétele ..... 15

Gyermekzár 16

Tisztítás és gondozás 17

Mit tegyünk, ha...? 18

Kisebb hibák elhárítása 18

Ha a mosás eredménye nem kielégítő. 20

Vészürítés. 21

Lúgszivattyú 22

Ártalmatlanítás 23

Müszaki adatok 24

Müszaki adatlap 25

Fogyasztási értékek 26

Felállítási és bekötési útmutató 27

Biztonsági tudnivalók – beszerelés 27

A készülék felállítása 28

A készülék szállítása 28

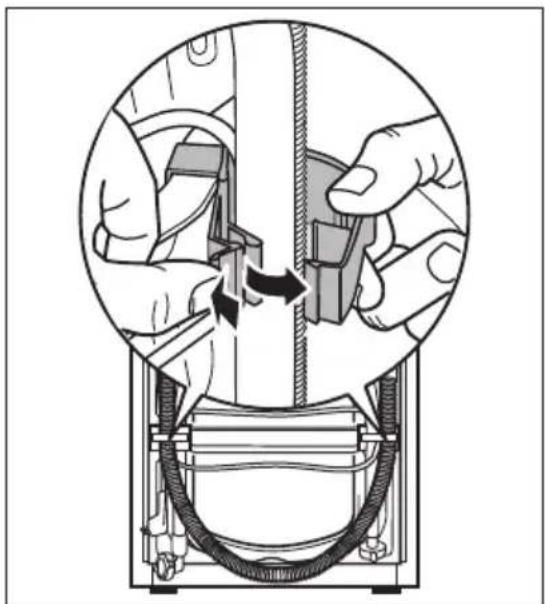

A szállítási tartozékok eltávolítása 28

A felállítás helye 29

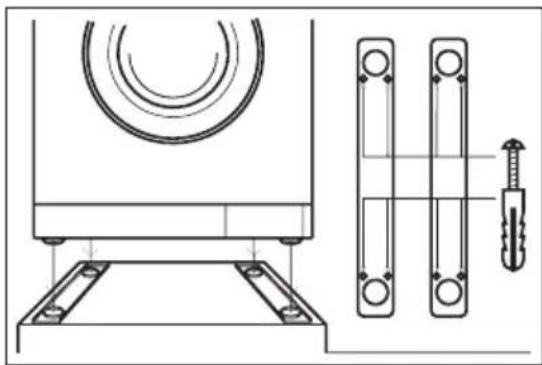

A készülék elhelyezése 30

Elektromos csatlakozás 31

Vízbekötés 31

Vízellátás 32

Lefolyó 33

Garancia-feltételek/Vevőszolgálati egységek.....34

Szerviz 39

Használati útmutató

! Biztonság

Első használat előtt

• Kövesse a “Felállítási és csatlakoztatási útmutató”-ban leírtakat.
• Amennyiben a készüléket a téli hónapokban, fagypont alatti hőmérsékleten szállítják házhoz: üzembe helyezés előtt 24 órán át tartsa szobahőmérsékleten.

Rendeltetésszerű használat

• Az automata mosógép a háztartásban előforduló ruhák háztartási körülmények között történő mosására készült.
• A mosógép átalakítása vagy módosítása tilos.
• Csak háztartási automata mosógépben használható mosó- és ruhaápoló-szereket használjon.
• A ruha nem tartalmazhat lobbanékony oldószert. Robbanásveszély!
• Az automata mosógépet vegytisztításra használni tilos.
• Az automata mosógépben csak akkor használható ruhafesték vagy festék-eltávolító szer, ha azt az adott termék gyártója kifejezetten megengedi. Az ebből eredő esetleges károkért felelősséget nem vállalunk.

Gyermekek biztonsága

• A csomagolóanyagokat tartsa távol a gyermekektől. Fulladásveszély!
• A gyermekek gyakran nem ismerik fel a villamos készülékek használatában rejlő veszélyt. Ne hagyjon gyermekeket felügyeletlenül a mosógép közelében.
• Teremtsen olyan körülményeket, hogy a gyermekek vagy kisállatok ne tudjanak bemászni a mosógép dobjába. Életveszély!

Általános biztonsági tudnivalók

• Az automata mosógépet csak szakember javíthatja.
• Soha ne helyezze üzembe az automata mosógépet, ha a hálózati kábel sérült, vagy ha a kezelőlap, a munkalap vagy a lábazat annyira sérült, hogy szabadon hozzáférhet a készülék belsejéhez.
• Tisztítás, ápolás vagy karbantartás előtt kapcsolja ki az automata mosógépet. Ezen kívül húzza ki a dugót a konnektorból, vagy – fix csatlakoztatás esetén – kapcsolja le a biztosítótáblán lévő kismegszakítót illetve csavarja ki teljesen a biztosítékot.
• Ha nem használja a készüléket, válassza le az elektromos hálózatról, és zárja el a vízcsapot.
• A hálózati dugót soha ne a kábelnél fogva húzza, hanem mindig a dugónál fogva.
• Elosztók, csatlakozók és hosszabbító kábelek használata tilos. A túlhevülés tűzveszélyes!
• Fröccsenő vízsugár ne érje az automata mosógépet. Vigyázat! Áramütés-veszély!
• Magas hőmérséklettel dolgozó mosóprogram használatakor a betöltőajtó üvege felforrósodik. Ne nyúljon hozzá!
• A készülék vészürítése, a lúgszivattyú megtisztítása vagy a betöltőajtó vésznyitása előtt hagyja lehűlni a mosóvizet.
• A kisállatok megrágcsálhatják az elektromos vezetéket és a víztömlőt. Áramütésveszély! Vízkárveszély! A kisállatokat tartsa távol az automata mosógéptől.

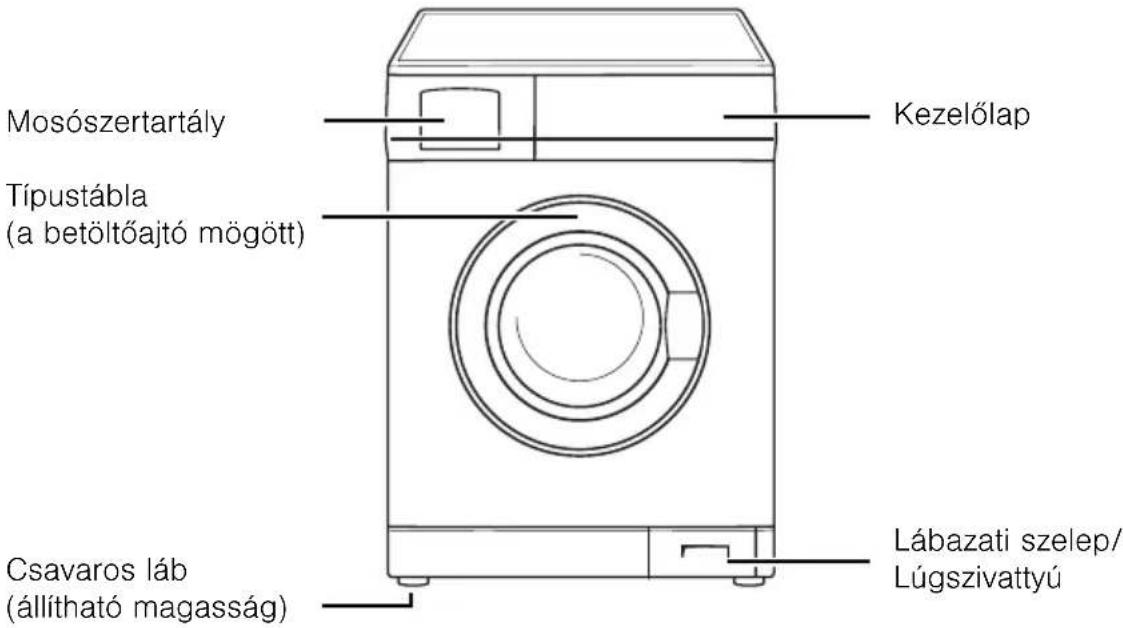

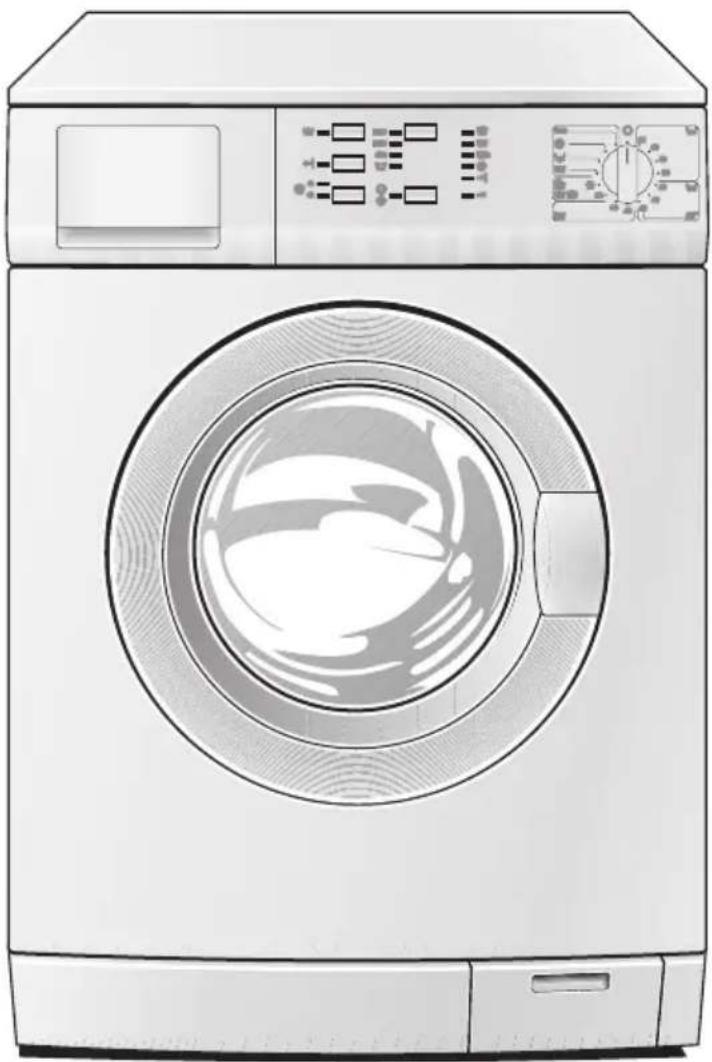

A készülék leírása

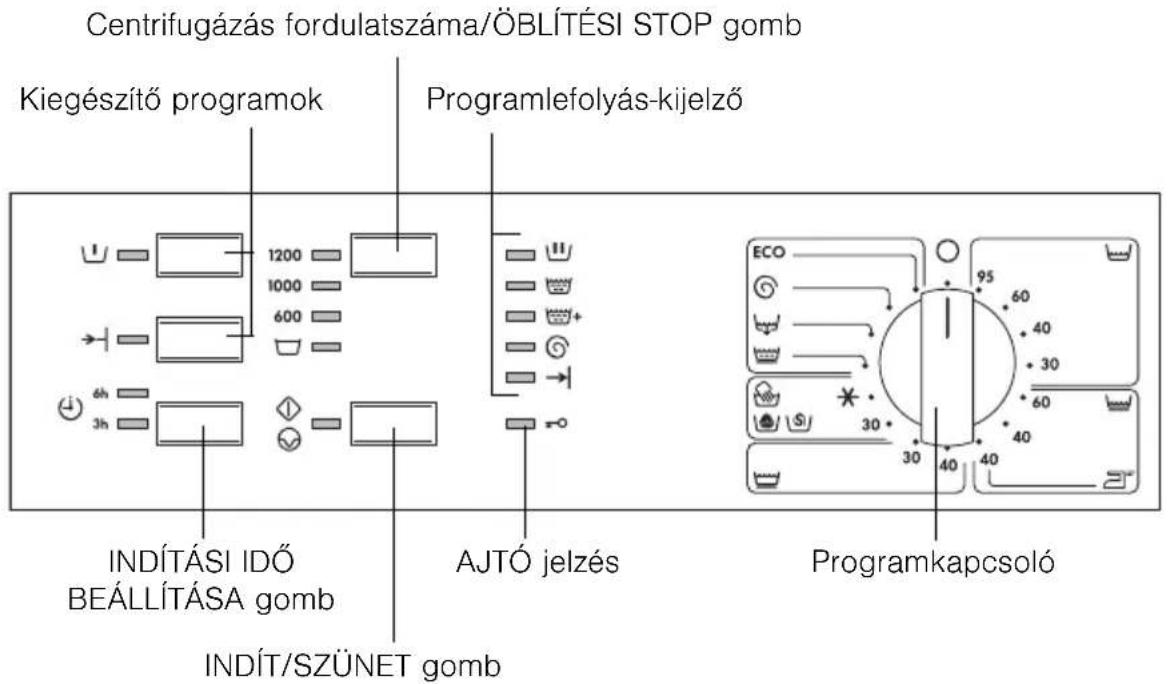

Kezelőlap

A programok áttekintése

Program	max. töltetmennyiség1)(száraz textília)	Program- kiegészítés		Centrifugálás fordulatszáma			(ÖBLÍTÉSI STOP)
		L ELÓMOSÁS	H (RÖVID)	1200	1000	600
ECO (ENERGIATAKARÉKOS) 2)	6kg •	• • • •
(FÖZHETŐ/SZÍNES RUHA)95, 60, 40, 30	6kg •	•	3)	• •	• •
(KÖNNYEN KEZELHETŐ)60, 40	3kg •	• • • •
(VASALÁSKÖNNYÍTŐ) 40	1 kg	•	•		•	•	•
(KÍMÉLŐMOSÁS)40, 30	3kg •	• • • •
(GYAPJÚ)/(SELYEM)(Kézi mosás)30, *(HIDEG)	2kg				• • •
(FINOMÖBLÍTÉS)	3kg			•	•	•	•
(SZIVATTYÚZÁS)
(CENTRIFUGÁLÁS)	6kg			•	•	•

1) Egy 10 literes vödörbe kb. 2,5 kg száraz textília (pamut) fér.

2) Az EN 60 456 és IEC 60 456 szabványok szerinti illetve ezekre alapuló vizsgálatok esetére szóló program-beállítások leírása a "Fogyasztási értékek" c. fejezetben található.

3) Az ajánlott töltési mennyiség rövid programok esetében 3 kg; teljesen fel lehet tölteni a dobot, de ekkor a tisztítási eredmény kicsit csökkenhet.

Alkalmazás/tulajdonságok	Ruhaápolási jelek1)
Energiatakarékos program (60°C). Enyhén illetve átlagosan szennyezett, pamutól/vászonból készült főzhető/színes ruhák mosásához ajánljuk.
Átlagosan vagy erősen szennyezett, főzhető vagy színes textíliák (pamut/ vászon) mosásához ajánlott program.
Könnyen kezelhető kevert szövet és műszálas ruhák mosására szolgáló program.
Könnyen kezelhető textíliák mosására szolgáló program (40°C), amelyeket a program után nem vagy csak alig kell vasalni.
Finom textíliák, mint a rétegszálas, mikroszálas, műszálas anyagok vagy függönyök (legfeljebb 20-20 m^2 ) kímélő mosására szolgáló program. Az [IMAGE] (ÖBLÍTÉSI STOP) használatával klímamembrános textíliák pl. sport- ill. terepruházat mosására is alkalmas.
Gépben és kézzel mosató gyapjú és selyem különlegesen kímélő mosására szolgáló program.
Külön kímélő öblítés (3-szori öblítés, a program folyékony öblítőszert tölt be az ⚙öblítőszer-tartályból, centrifugálás). Gyapjúhoz nem alkalmas. Ha könnyen kezelhető ruhát mos vagy piperemosást választ, csökkentse a centrifugálás fordulatszámát.
A mosógép öblítési stop után leszivattyúzza a vizet.
Például öblítési stop után a víz kiszivattyúzása és centrifugázás, illetve főzhető vagy színes vagy könnyen kezelhető textília centrifugálása kézi mosás után. Ha könnyen kezelhető ruhát vagy gyapjút mos, vagy piperemosást választ, csökkentse a centrifugálás fordulatszámát.

1) A ruhaápolási jeleken látható számok a maximális hőmérsékletet jelölik.

Az első mosás előtt

1. Nyissa ki a mosószertartályt:
2. A mosószer-tartályon keresztül öntsön kb. 1 liter vizet a mosógépbe. A lúgtartály a következő programindításkor így zárva lesz, és az ÖKO program zsilipje rendesen fog működni.
3. A gyártás során esetleg a dobon maradt és a mosószer-tartályban lévő maradékok eltávolítására az első mosás előtt indítson el egy programot ruha nélkül. Nyomja meg a (FÖZHETŐ/SZÍNES RUHA) 60 program gombját és az ➤-| (RÖVID) gombot, és tegyen a gépbe kb. 1/4 mérőpohár mosószert.

A ruhák előkészítése és szétválogatása

A ruhák előkészítése

• Ürítse ki a zsebeket. Távolítsa el az idegen tárgyakat (pl. érme, gemkapocs, biztosítótű stb.).
• A mosáskor keletkező sérülések elkerülésére a tépőzárakat zárja be, a huzatokat gombolja be.
• A függöny görgőit távolítsa el vagy kösse be hálóba/zsákba.
• Az érzékeny és kis darabokat – pl. függöny, harisnya, kis zokni, zsebkendő, melltartó – hálóban/párnahuzatban mossa.

Figyelem! A melltartókat és merev darabokat is tartalmazó fehérneműket csak hálóban mossa. A merevítők kioldódhatnak és megsérthetik a készüléket.

A ruha szétválogatása

• Szín szerint: A fehér és színes ruhát külön mossa. A ruha eresztheti a színét.
• Hőmérséklet, ruhatípus és ruhaápolási jel szerint.

Figyelem! A ☒ (= nem mosató!) jelölést viselő textíliákat nem szabad automata mosógépben mosni.

Mosás

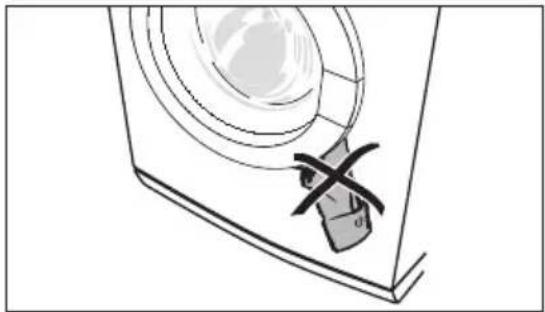

Ajtó kinyitása/ruha betöltése

1. Nyissa ki a betöltőajtót: húzza meg a betöltőajtó fogantyúját.

Ha a készülék be van kapcsolva, az (AJTÓ) és az / (INDÍT/SZÜNET) jelzés mutatja meg, hogy kinyitható-e a betöltőajtó

Az ^ ( AJTÓ)	Az / (INDÍT/SZÜNET) jele	Lehetséges az ajtó kinyitása?
villog villog igen, kb. 2 perc elteltével
világít világít		nem, túl sok víz van a mosógépben, illetve túl magas a hőmérséklet
eltűnik villog igen

1. Hajtsa szét, és töltse be lazán a ruhát. Keverje a nagyobb és kisebb darabokat.

Figyelem! Vigyázzon, nehogy az ajtó és a gumitömítés közé szoruljon a ruha.

1. Nyomja be jól az ajtót. A zárnak hallhatóan kattannia kell.

Mosószer/ruhaápolószer betöltése

Figyelem! Csak háztartási automata mosógépben használható mosó- és ruhaápoló-szereket használjon.

A mosó-/ruhaápolószert a gyártó utasításainak megfelelően adagolja. Kövesse a csomagoláson lévő útmutatást.

Az adagolás a következőktől függ:

• a ruha szennyezettsége,
• a ruha mennyisége,
• a vezetékes víz keménysége.

- Amennyiben a gyártó kis mosandó mennyiség esetére nem közöl adagolási utasítást: fele telítettség esetén egyharmaddal kevesebbet, minimális telítettség esetén fele annyi mosószert adagoljon, mint amennyit a gyártó a teljes telítettséghez ajánl.

- 2-es vízkeménységi fokozatnál (= közepes) már használjon vízlágyítót. Ekkor a mosószert az 1-es keménységi fokozatnak (= lágy víz) megfelelően kell adagolni. A helyi vízkeménységről az illetékes vízművek ad felvilágosítást.

1. Ütközésig húzza ki a mosószeres rekeszt.
2. Töltse be a mosószert/ruhaápolószert.
3. Tolja be egészen a mosószeres rekeszt.

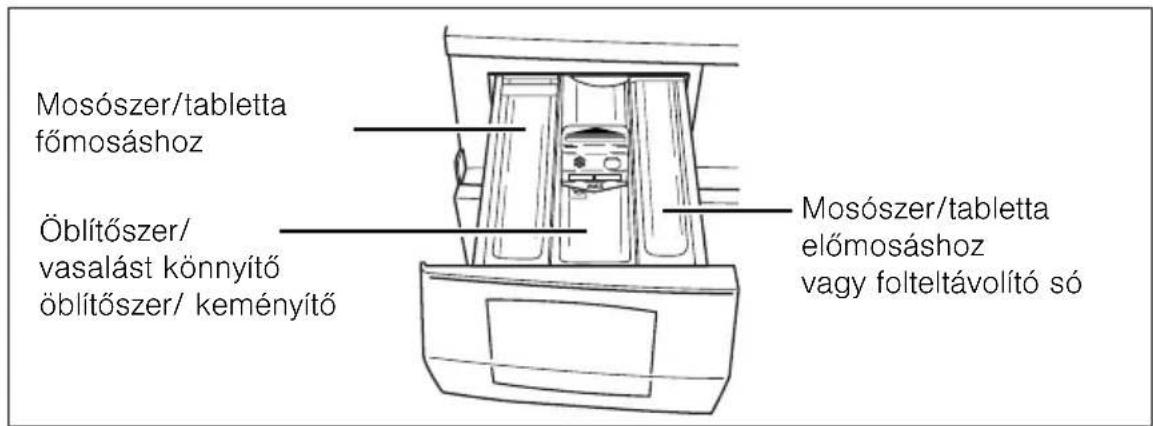

Mosópor/tabletta a főmosáshoz

(Amennyiben vízlágyítót használ és a jobb oldali fiókra az előmosószerhez vagy folteltávolítóhoz van szüksége, a bal oldali fiókba, a mosószerre tegye a vízlágyítót.)

Öblítő, vasalást könnyítő öblítőszer, keményítő

Legfeljebb a MAX jelig töltse fel a fiókot. A sürű folyékony koncentráumot betöltés előtt a gyártó útmutatása alapján higítsa fel. A por alakú keményítőt oldja fel.

Ha folyékony mosószert használ:

a folyékony mosószert a gyártó által mellékelt adagolópohárral adagolja.

A készülék bekapcsolása / Program kiválasztása

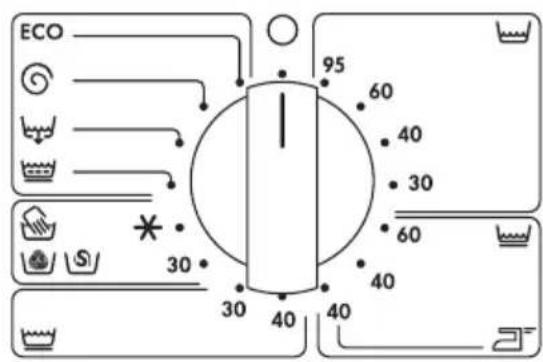

A programkapcsolóval állítsa be a programot és a hőmérsékletet.

i A program kiválasztásával egyben a készüléket is bekapcsolja. A programlefolyás-kijelzőn megjelennek azok a programrészek, amelyeket a kiválasztott program tartalmaz.

A centrifugálás fordulatszámának módosítása/Öblítési stop választása

Az automata mosógép a kiválasztott program alapján javaslatot tesz a megengedett maximális fordulatszámra. Ezt a fordulatszámot csökkentheti: Ehhez nyomja meg többször a centrifugálás/☐(ÖBLÍTÉSI STOP) gombot, amíg a kívánt funkció jele ki nem gyullad.

i Az utolsó centrifugálás fordulatszáma mosás közben is megváltoztatható. Ehhez a következőt kell tennie:

1. Nyomja meg az ◇/⊗ (INDÍT/SZÜNET) gombot.
2. Változtassa meg a fordulatszámot.
3. Nyomja meg ismét az ◇/⊗ (INDÍT/SZÜNET) gombot.

(ÖBLÍTÉSI STOP)

Ha bekapcsolja az ☐(ÖBLÍTÉSI STOP)-ot, a ruha az utolsó öblítővízben marad. A program végén nincs centrifugálás, de program közben igen. A program közbeni centrifugálás a program része, ezen nem lehet változtatni.

Program-kiegészítő kiválasztása

Ha program-kiegészítőt akar használni, nyomja meg a program-kiegészítő gombját. A hozzá tartozó jel villogni kezd.

Meleg előmosás, amelyet automatikusan a főmosás követ; a (FÓZHETŐ/SZÍNES RUHA) és a (KÖNNYEN KEZELHETŐ) programoknál a két program között centrifugálással, a (KÍMÉLŐMOSÁS) programnál anélkül.

→-RÖVID

Rövidített mosóprogram, amelyet enyhén szennyezett ruhákhoz ajánlunk.

+ÖBLÍTÉS+ bekapcsolása/kikapcsolása

Ha az 📊+ (ÖBLÍTÉS+) funkció be van kapcsolva, a 📊 (FÓZHETŐ/ SZÍNES RUHA), a 📊(KÖNNYEN KEZELHETŐ)/ )/ 📌- (KÖNNYÜVASALÁS) és a 📊(KÍMÉLŐMOSÁS) programoknál a mosógép még kétszer öblít. Az 📊+(ÖBLÍTÉS+) tartósan megmarad a készülék memóriájában – a készülék kikapcsolása után is.

Az 🕒+ÖBLÍTÉS+ bekapcsolása:

1. Állítsa a programkapcsolót a 📌 (FÓZHETŐ/SZÍNES RUHA), 📌(KÖNNYEN KEZELHETŐ)// 📌(KÖNNYÚ VASALÁS vagy 📌(KÍMÉLŐMOSÁS) állásba (a hőmérsékletet szabadon megválaszthatja).
2. Tartsa nyomva egyszerre a ☐ (ELÓMOSÁS) és az ⏻ (INDÍTÁSI IDŐ BEÁLLÍTÁSA) gombot, amíg a programlefolyás-kijelzón ki nem gyullad az 📄 (ÖBLÍTÉS) és az 📄+ (ÖBLÍTÉS+) jele. Ezzel tartósan bekapcsolta az 📄+(ÖBLÍTÉS+) -t. A programlefolyás-kijelzón a program elindítása előtt és a plusz öblítések alatt az 📄+(ÖBLÍTÉS+) jel ég.

Az 📁+ÖBLÍTÉS+ kikapcsolása:

1. Állítsa a programkapcsolót a 📌 (FÓZHETŐ/SZÍNES RUHA), 📌(KÖNNYEN KEZELHETŐ)// 📌(KÖNNYÜ VASALÁS vagy 📌(KÍMÉLŐMOSÁS) állásba (a hőmérsékletet szabadon megválaszthatja).
2. Tartsa nyomva egyszerre a ☐ (ELÓMOSÁS) és az ⏻ (INDÍTÁSI IDŐ BEÁLLÍTÁSA) gombot, amíg a programlefolyás-kijelzón az 📊+(ÖBLÍTÉS+) jele ki nem alszik. Ezzel tartósan kikapcsolta az 🌐+(ÖBLÍTÉS+) -t.

Késleltetett indítási idő beállítása

Az ⏻(INDÍTÁSI IDŐ BEÁLLÍTÁSA) segítségével későbbre teheti a mosóprogram elindításának időpontját.

1. Válassza ki a programot.
2. Ha azt akarja, hogy a mosóprogram 6 óra múlva induljon el, nyomja meg egyszer az ⏻ (INDÍTÁSI IDŐ BEÁLLÍTÁSA) gombot. A kijelzón a 6h világít. Ha azt akarja, hogy a mosóprogram 3 óra múlva induljon el, nyomja meg kétszer az ⏻ (INDÍTÁSI IDŐ BEÁLLÍTÁSA) gombot. A kijelzón a 3h világít.

Ha még egyszer megnyomja az ⏻ (INDÍTÁSI IDŐ BEÁLLÍTÁSA) gombot, kikapcsolja az késleltetést. A jel kialszik.

1. A késleltetés bekapcsolásához nyomja meg az ◇/⊗ (INDÍT/SZÜNET) gombot.

Figyelem! Amennyiben 6 órás késleltetést választott, a kijelzőn a 6h világít. 3 óra elteltével a jelzés megváltozik, és a kijelzőn a 3h látható. Összesen 6 óra elteltével elindul a mosóprogram.

Program elindítása

1. Ellenőrizze, hogy nyitva van-e a vízcsap.
2. Nyomja meg az ⏻/⊝ (INDÍT/SZÜNET) gombot. A program elindul, ill. a beállított kezdési idő letelte után indul el.
   Mosás közben az éppen aktuális programfázis jele látható a programlefolyás-kijelzön.

Ha az ◇/⊗ (INDÍT/SZÜNET) gomb megnyomása után a →| (VÉGE) jel 4-szer felvillan, az azt jelenti, hogy az ajtó nincs rendesen bezárva. Nyomja be erősen az ajtót, majd nyomja meg még egyszer az ◇/⊗(INDÍT/SZÜNET) gombot.

A mosás vége/mosnivaló kivétele

A program végén a →| (VÉGE) jel világít. Amint az →○ (AJTÓ) jel kialudt és kigyulladt a →| (VÉGE) jel, kinyithatja az ajtót.

1. Nyissa ki az ajtót, és vegye ki a ruhákat.
2. Fordítsa a programkapcsolót O (KI) állásba.
3. Zárja el a vízcsapot.
4. Mosás után nyissa ki egy kicsit a mosószer-fiókot, hogy kiszáradjon. A betöltőajtót csak félig zárja be, hogy szellőzzön a mosógép.

Ha az ☐(ÖBLÍTÉSI STOP) be volt kapcsolva:

Az öblítési stop után a programlefolyás-kijelzón az → (AJTÓ) és a →|(VÉGE) jel világít.

Először le kell szivattyúzni a vizet:

• Vagy fordítsa a programkapcsolót ○ (KI), majd 🐎/ (SZIVATTYÚZÁS) állásba, és nyomja meg az ⏻/♡(INDÍT/ SZÜNET) gombot (centrifugálás nélkül szivattyúzza le a vizet),
  – Fordítsa a programkapcsolót ○ (KI), majd © (CENTRIFUGÁLÁS) állásba. A mosnivalótól függően adott esetben csökkentse a fordulatszámot, és nyomja meg az ◊/⊗ (INDÍT/SZÜNET) gombot (a mosógép leszivattyúzza a vizet, és kicentrifugálja a ruhát).

Gyermekzár

Ha a gyermekzár be van kapcsolva, a betöltőajtó nem zárható be.

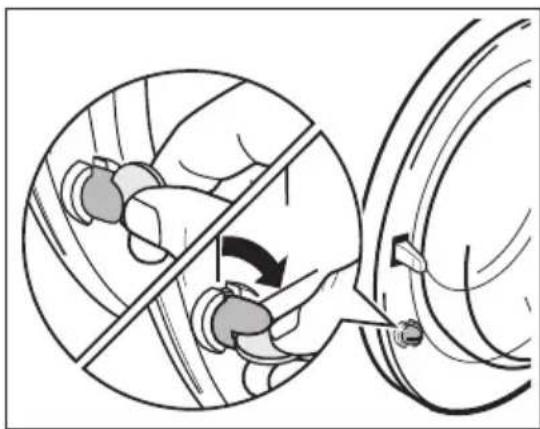

Gyermekzár bekapcsolása:

A betöltőajtó belső oldalán lévő forgógombot egy érmével fordítsa el ütközésig az óramutató járásával megegyező irányba.

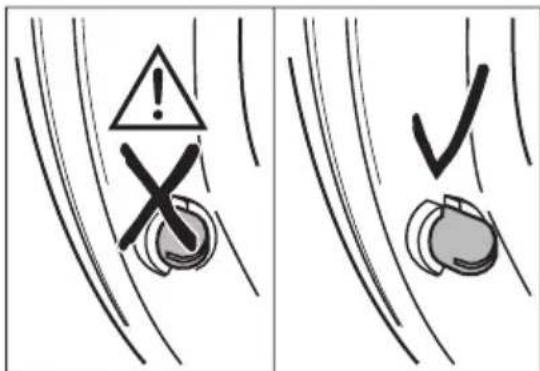

Figyelem! A forgógomb

bekapcsolás után nem lehet függőleges állásban, mert akkor a gyermekzár nincs bekapcsolva! A forgógombnak az ábrán látható módon kell kiállnia.

Gyermekzár kikapcsolása:

Az óramutató járásával ellentétes irányba fordítsa ütközésig a forgógombot.

Tisztítás és gondozás

Figyelem! Ne használjon bútorápolószert vagy agresszív tisztítószert a mosógép tisztítására.

Nedves kendővel törölje le a kezelőlapot és a kezelőszerveket.

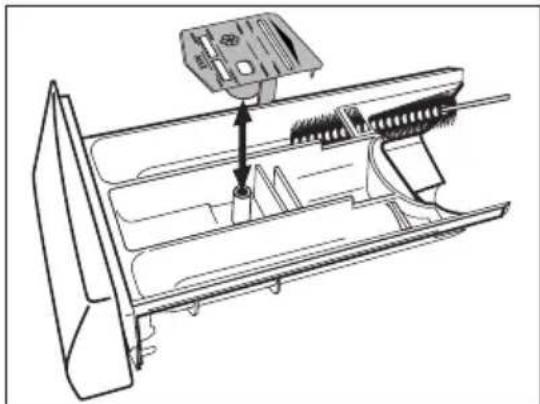

Mosószeres rekesz

A mosószeres rekeszt rendszeres időközönként ki kell tisztítani.

1. Erősen megrántva vegye ki a mosószeres rekeszt.

2. A középső fiókból vegye ki az öblítőszeres betétet.

3. Tisztítsa meg vízzel az összes alkatrészt.

4. Dugja fel ütközésig az öblítőszeres betétet, hogy szorosan álljon.

5. Tisztítsa meg kefével a teljes öblítőterületet, különösen az öblítőkamra felső oldalán lévő fúvókákat.

6. Helyezze be a mosószeres rekeszt a vezetősínbe, és tolja be.

A ruhában lévő rozsdás idegen tárgyak vagy a vastartalmú vezetékes víz hatására rozsda rakódhat le a dobon.

Figyelem! A dob tisztításához ne használjon savtartalmú vízkötlenítőt, klór- vagy vastartalmú súrolószert vagy acélgyapotot.

1. A dobon esetleg lerakódott rozsdát nemesacéltisztító-szerrel távolítsa el.

2. A tisztítószer-maradékok kiöblítésére indítson el egy mosást ruha nélkül. Nyomja meg a 🐎(FŐZHETŐ/SZÍNES RUHA) 60 program gombját és a ➤ (RÖVID) gombot, és tegyen a gépbe kb. 1/4 mérőpohár mosószert.

Betöltőajtó és gumikarima

Rendszeresen ellenőrizze, hogy nincs-e lerakódás vagy idegen test a gumikarima redőiben vagy az ajtó üvegének belsején.

Rendszeresen tisztítsa az ajtó üvegét és a gumikarimát.

Mit tegyünk, ha...?

Kisebb hibák elhárítása

Ha használat közben a következő hibaüzenetek valamelyike megjelenik a programlefolyás-kijelzón:

– A →| (VÉGE) jel felvillan 1-szer (vízellátási probléma),

- A → | (VÉGE) jel felvillan 2-szer (vízelvezetési probléma),

– A →l (VÉGE) jel felvillan 4-szer (nyitva van a betöltőajtó), nézzen utána az alábbi táblázatban.

A hiba elhárítása után nyomja meg az ◇/⊗(INDÍT/SZÜNET) gombot.

Egyéb hibaüzenet esetén (egy vagy több jel villog a programlefolyás-kijelzón):

kapcsolja ki, majd ismét be a mosógépet. Állítsa be újra a programot. Nyomja meg az ◊/⊗(INDÍT/SZÜNET) gombot.

Amennyiben a hibaüzenet újra megjelenik, forduljon a szakszervizhez.

Probléma Lehetséges ok Megoldás
A mosógép nem működik.	A hálózati dugó nincs bedugva, vagy a biztosíték nincs rendben.	Dugja be a hálózati dugót. Ellenőrizze a biztosítékot.
	A betöltőajtó nincs rendesen becsukva.	Csukja be a betöltőajtót, míg a zár hallhatóan be nem kattan.
	Nem tartotta nyomva elég sokáig az ◇/⊗(INDÍT/ SZÜNET) gombot.	Nem tartotta nyomva elég sokáig az ◇/⊗(INDÍT/ SZÜNET) gombot.
Nem zárható be az ajtó.	A gyermekzár be van kapcsolva.	Kapcsolja ki a gyermekzárat.
A →|(VÉGE) jel felvillan 4-szer.	Nincs rendesen becsukva a betöltőajtó.	Zárja be az ajtót. Indítsa újra a programot.
A →|(VÉGE) jel felvillan 1-szer.(Vízellátási problémák.)	A vízcsap el van zárva. Nyissa ki a vízcsapot.
	Eldugult a víztömlő csavarkötésében lévő szúrő.	Zárja el a vízcsapot. Csavarja le a csavart, vegye ki, és tisztítsa meg a szúrót.
	A vízcsap elmeszesedett vagy meghibásodott.	Ellenőrizze és szükség esetén javíttassa meg a vízcsapot.
Működés közben a mosógép “ugrál” vagy bizonytalanul áll.	Nem távolították el a szállításkor használatos merevítőket.	Távolítsa el a szállításkor használatos merevítőket.
	Az állítható magasságú lábcsavarok nincsenek rendesen beállítva	A használati útmutatóban leírtaknak megfelelően állítsa be a mosógép lábait.
	Nagyon kevés textília (pl. csak egy fürdőköpeny) van a dobban.	Ez nem zavarja a mosógép működését.
Víz szivárog a mosógép alól.	A víztömlő csavarkötése nem zár jól.	Szorítsa rá a bevezetőtömlőt.
	A kivezetőcső tömítetlen. Cserélje ki a lefolyótömlőt.
	A lúgszivattyú fedele nincs rendesen lezárva.	Zárja le rendesen a fedelet.
	A ruha beszorult a betöltőajtóba.	Legközelebb gondosan rakodjon be a mosógépbe.
	A vészürítő tömlő tömítése nem jó.	Zárja le rendesen a vészürítőtömlőt.
A mosólúg nagyon habzik.	Valószínűleg túl sok mosószert töltött a gépbe.	Pontosan a gyártó útmutatása alapján adagolja a mosószert.
A →|(VÉGE) jel felvillan 2-szer.(Vízelvezetési problémák.)	A kivezetőcső meg van törve.	Egyenesítse ki a tömlőt.
	Túllépte az 1méteres maximális emelési magasságot.	Forduljon a vevőszolgálathoz.
	A lúgszivattyú el van dugulva.	Kapcsolja ki a készüléket. Húzza ki a hálózati dugót. Tisztítsa meg a lúgszivattyút. Távolítsa el a szivattyúházban található idegen tárgyakat.
	Szifonos csatlakozás esetén: A szifon el van dugulva.	Tisztítsa meg a szifont.
A mosógép nem töltött be öblítőszert, az ⚙öblítőszer-tartályban víz van.	Az öblítőszer-tartályban lévő öblítőszer-betét nincs rendesen betéve, vagy el van dugulva.	Tisztítsa meg a mosószeres rekeszt, tegye vissza rendesen az öblítőszeres betétet.
Probléma Lehetséges ok Megoldás
Ha a mosógép be van kapcsolva, nem nyitható ki a betöltőajtó	A betöltőajtó le van zárva.	Várja meg, amíg kialszik az →(AJTÓ) zölden világító jelzését, és kigyullad a →|(VÉGE) jel.
	Áramkimaradás! (Kialudt az összes jelző.) (A betöltőajtó kb. 2 percig zárva marad.)	Ha ismét van áram, a program megy tovább.
		Ruha kivétele: Amennyiben azt látja, hogy víz van a mosógépben, a betöltőajtó kinyitása előtt hajtson végre vészürítést.
Nagyon gyűrött a textília.	Lehet, hogy túl sok ruhát töltött be.	Tartsa be a maximális töltetmennyiséget.

Ha a mosás eredménye nem kielégítő

A ruha szürkés, a dobban mészkő rakódik le.

• Túl kevés mosószert tett a gépbe.
• Nem a megfelelő mosószert választotta.
• Nem előkezelte a különleges szennyeződéseket.
• Rosszul állította be a programot vagy a hőmérsékletet.

Szürke foltok vannak a ruhán

• Túl kevés mosószerrel mosta a balzsammal, zsírral vagy olajjal szennyezett ruhát.
• Túl alacsony hőmérsékleten mosott.
• Gyakori ok, hogy – főleg koncentrátumban – öblítőszer kerül a ruhára. Az ilyen foltokat minél hamarabb ki kell mosni, és óvatosan kell használni az adott öblítőszert.

Az utolsó öblítés után még hab látható.

- A korszerű mosószerek még az utolsó öblítéskor is képezhetnek habot. A ruha ennek ellenére rendesen ki van öblítve.

Fehér maradék van a ruhán

- Ezek a korszerű mosószerek nem oldódó alkotóelemei. Azt jelzik, hogy az öblítés nem volt elégséges. Rázza meg, vagy kefélje le a ruhát. A jövőben esetleg mosás előtt fordítsa ki a ruhát. Ellenőrizze a kiválasztott mosószert. Különösen sötét mosnivaló esetén ajánlatos folyékony mosószer használata.

Vészürítés

Figyelem! A vészürítés előtt kapcsolja ki az automata mosógépet, és húzza ki a hálózati csatlakozódugót!

Figyelem! A vészürítő tömlőből kifolyó mosóvíz forró lehet. Forrázásveszély! Vészürítés előtt hagyja lehűlni a mosóvizet!

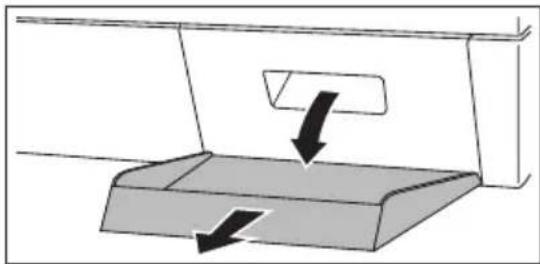

1. Hajtsa fel és húzza le a lábazaton lévő kis ajtót.

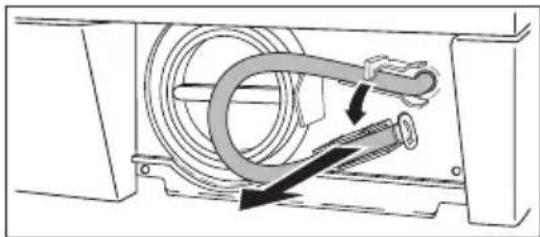

1. Vegye ki a vészürítő tömlót.

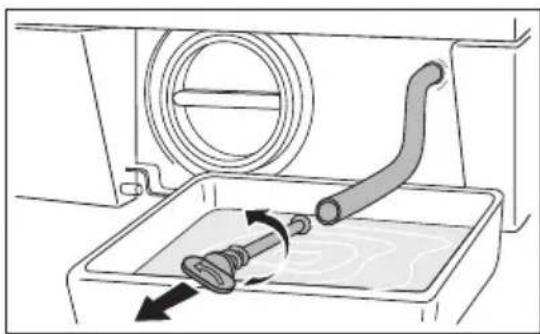

1. Tegyen alá lapos felfogóedényt. Az óramutató járásával ellentétes irányba forgatással lazítsa meg, majd húzza ki a záródugót.

2. Kifolyik a mosóvíz. Ha szükséges, ürítse ki többször a felfogóedényt, és ekkor a záródugóval zárja le a vészürítő tömlőt.

Miután kifolyt a mosóvíz:

1. Tolja be jó erősen a záródugót a vészürítő tömlőbe, és az óramutató járásával megegyező irányba elfordítva szorítsa meg.

2. Tegye vissza a vészűrítőtömlőt a tartóba.

3. Zárja be a lábazaton lévő kis ajtót.

Lúgszivattyú

A lúgszivattyú nem igényel karbantartást. A szivattyúfedelet csak meghibásodás esetén kell kinyitni, amikor a gép nem szivattyúzza le a vizet, pl. ha szorul a szivattyúkerék.

A ruha betöltése előtt mindig győződjön meg arról, hogy a ruha zsebében vagy a ruhák között ne legyen idegen tárgy. Az esetleg a ruhával együtt az automata mosógépbe került iratkapcsok, szögek stb. bent maradnak a lúgszivattyú házában (idegentest-csapda, ez védi a szivattyúkereket).

Figyelem! A szivattyúfedél felnyitása előtt kapcsolja ki a mosógépet, és húzza ki a hálózati csatlakozódugót!

1. Hajtson végre vészürítést.

2. A lúgszivattyú fedele elé tegyen törlőkendőt a földre. Víz folyik ki a mosógépből.

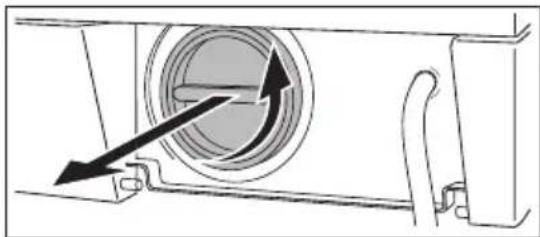

3. Az óramutató járásával ellentétes irányba elforgatva csavarja le, és húzza ki a szivattyúfedelet.

4. Távolítsa el a szivattyúházból és a szivattyúkerékről az idegen testeket és textilbolyhokat.

5. Ellenőrizze, hogy a szivattyúházban a szivattyúkerék egészen hátul elforgatható-e. (A szivattyúkerék darabos mozgása normális jelenség.) Amennyiben a szivattyúkerék nem forgatható el, értesítse a vevőszolgálatot.

6. Tegye be a szivattyúfedelet. A fedélen lévő peckeket oldalról vezesse be a vezetőrésekbe, és az óramutató járásával megegyező irányban csavarja vissza a fedelet.

1. Zárja le a vészürítőtömlőt, és tegye vissza a tartóba.

2. Zárja be a lábazaton lévő kis ajtót.

Ártalmatlanítás

Csomagolóanyag

A csomagoláshoz felhasznált anyag környezetkímélő és újra felhasználható. A műanyag részek külön meg vannak jelölve, pl. >PE<, >PS< stb. A csomagolóanyagot a rajta lévő jelölésnek megfelelően az ártalmatlanító helyeken az arra kijelölt gyűjtőtartályba ártalmatlanítsa.

Elhasznált készülék

A terméken vagy a csomagoláson található ☒ szimbólum azt jelzi, hogy a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket el kell szállítani az elektromos és elektronikai készülékek újrahasznosítására szakosodott megfelelő begyüjtő helyre. Azzal, hogy gondoskodik ezen termék helyes hulladékba helyezéséröl, sergit megelözni azokat, a környrzetre és az emberi egészségre gyakorolt potenciális kedvezötlen következményeket, amelyeket ellenkező esetben a termék nem megfelelő hulladékkezelése okozhatna. Ha részletesebb tájékoztatásra van szüksége a termék újrahasznosítására vonatkozóan, kérjük, lépjen kapcsolatba a helyi önkormányzattal, a háztartási hulladékok kezelését végző szolgálattal vagy azzal a bolttal, ahol a terméket vásárolta.

Figyelem! A kiselejtezett készülék dugóját húzza ki a konnektorból! Vágja le a hálózati kábelt és a dugóval együtt dobja ki.

Törje össze a betöltőajtó zárját. A gyermekek így nem tudják bezárni magukat a gépbe, és nem tudják magukat életveszélyes helyzetbe hozni.

Műszaki adatok

A készülék az alábbi európai uniós irányelveknek felel meg:

– az egyes villamossági termékek biztonsági követelményeiről és az azoknak való megfelelőség értékeléséről szóló 79/1997.(XII.31.) IKIM rendelet a 73/23/EEC kisfeszültségi irányelv alapján,
– az elektromágneses összeférhet oségrol szóló 31/1999.(VI.11.) GM-KHVM együttes rendelet a 89/336/EEC EMC irányelv alapján,
– az egységes megfelelőségi jelölés használatáról szóló 208/1999.(XII.26.) Korm. rendelet a 93/68/EEC CE jelölésre vonatkozó irányelv alapján.

Magasság × szélesség × mélység 850 mm × 598 mm × 640 mm
Mélység nyitott ajtóval 980 mm
Állítható magasság kb. +10/-5mm
Töltetmennyiség (programtól függ) max. 6kg
Felhasználási terület háztartás
A dob fordulatszámacentrifugáláskor	lásd adattábla
Víznyomás 1-10bar (=10–100N/cm	^2 =0,1–1,0MPa)

Műszaki adatlap

a háztartási mosógépek energiafelhasználásának ismérverol való tájékoztatásról szóló 77/1999. (XII. 22.) GM rendelet alapján

Gyártó védjegye AEG-Electrolux
A mosógép azonosító jele Lavamat 52610
Forgalmazó neve, címe	Electrolux Lehel Kft1142 Budapest,Erzsébet kir.né útja 87.
Energiahatékonysági osztály (skála A-tól G-ig, ahol A - hatékonyabb: G - kevésbé hatékony)	A
Energiafogyasztás ciklusonként kWh-ban, normál 60°C-os pamut program használata esetén(A tényleges energiafogyasztás függ a készülék használatától)	1,12
Mosási teljesítmény osztály (skála A-tól G-ig, ahol A - nagyob: G - kisebb teljesítmény)	A
Centrifugálási hatékonysági osztály (skála A-tól G-ig, ahol A - jobb: G- rosszabb)Ha a mosás után külön szárítógépet használunk és G- osztályú centrifugás mosógép helyett A-osztályú centrifugás mosógépet választunk, a szárítógép üzemköltsége a felére csökken. A ruhák szárítógépben történo szárítása rendszerint több energiát fogyaszt, mint a kimosásuk.	B
Centrifugálási hatékonysági osztály normál 60°C pamut programra (centrifugálás utáni víz maradék a ruha száraz súlyának %-ában)	53%
Legnagyobb centrifugálási fordulatszám normál 60°C pamut programra	1200
A mosógép kapacitása normál 60°C pamut programra (kg)	6
Ciklusonkénti vízfogyasztás normál 60°C pamutszövet ciklus használstával (liter)	49
Programido normál 60°C pamut programra (perc) 135
Átlagos évi energia- és vízfogyasztás 200 normál 60°C pamut programra (kWh - liter)(négyszemélyes háztartásra becsült évi fogyasztás)	224 kWh - 9800 liter
Zajteljesítmény mosási és centrifugálási ciklusok alatt normál 60°C pamut programara (dB/A)	54

Fogyasztási értékek

A fogyasztási értékeket átlagos körülményeket feltételezve számítottuk ki. Az értékek háztartási használat során ezektől eltérhetnek.

Programkapcsoló (hőmérséklet)	Töltet (kg) ^1)	Víz (liter)	Energia (kWh)	Idő (perc)
	6	62	2,20	146
	6 49 1,12 135
	6	58	0,70	120
	2 54 0,45 54

1) A töltetmennyiség kiszámítása az EN 60 456. sz. szabvány szerint történik (standard töltet).
2) Figyelem! Program-beállítások az EN 60 456 és IEC 60 456 szerinti illetve ezekre alapuló vizsgálatok esetére.

A fogyasztási értékek a víznyomástól, vízkeménységtől, a befolyó víz hőmérsékletétől, a helyiség hőmérsékletétől, a ruha fajtájától és mennyiségétől, a felhasznált mosószertől, a hálózati feszültség ingadozásaitól és a kiválasztott kiegészítő programoktól függően eltérhetnek a megadott értékektől.

Felállítási és bekötési útmutató

⚠ Biztonsági tudnivalók – beszerelés

- Az automata mosógép nem beépíthető kivitelben készült.

- Üzembe helyezés előtt ellenőrizze, hogy szállítás közben nem sérült-e meg. Sérült készüléket semmiképpen se csatlakoztasson. Amennyiben kár keletkezett a gépben, forduljon a szállítóhoz.

- Üzembe helyezés előtt távolítsa el az összes szállítási merevítőt! Ellenkező esetben centrifugálás közben kár keletkezhet a készülékben vagy a közelében álló bútorokban.

- Üzembe helyezés előtt biztosítani kell a fröccsenő víz elleni védelmet (lásd „Szállítási merevítók eltávolítása”).

- A csatlakozódugót mindig az előírásoknak megfelelő dugaljba dugja.

- Közvetlen bekötés esetén: a közvetlen bekötést csak arra felhatalmazott villanyszerelő szakember végezheti.

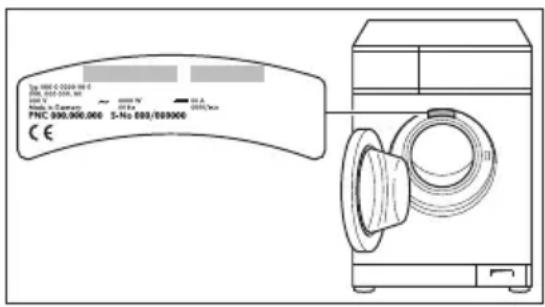

- Üzembe helyezés előtt győződjön meg arról, hogy a készülék típustábláján feltüntetett hálózati feszültség és áramfajta megegyezzen a felállítás helyén lévő feszültséggel és áramfajtával. A szükséges villamos biztosítás szintén a típustáblán található.

- Amennyiben az automata mosógép rendes vízbekötéséhez vízszerelési munkálatokra van szükség, azokat csak arra felhatalmazott vízszerelő szakember végezheti el.

- Amennyiben az automata mosógép rendes villamos bekötéséhez villanyszerelési munkálatokra van szükség, azokat csak arra felhatalmazott villanyszerelő szakember végezheti el.

- Az automata mosógép hálózati vezetékét csak a vevőszolgálat által felhatalmazott szakember cserélheti ki.

A készülék felállítása

A készülék szállítása

Figyelem! Az automata mosógép nehéz. Sérülésveszély! Óvatosan emelje.

• Ne állítsa a mosógépet az előlapjára vagy (elölről nézve) jobb oldalára. Beázhatnak az elektromos alkatrészek.
• A szállítási tartozékok nélkül sohase szállítsa a készüléket. A szállítási tartozékokat csak a felállítás helyén távolítsa el! Ha szállítási tartozékok nélkül szállítja a készüléket, megsérülhet.
• A készüléket ne a kinyitott ajtónál és ne a lábazatnál fogva emelje.

Molnárkocsival történő szállítás:

- csak oldalról nyúljon a molnárkocsival a gép alá.

A szállítási tartozékok eltávolítása

Figyelem! Üzembe helyezés előtt távolítsa el az összes szállítási tartozékot! A később szállításokhoz (költözés) őrizze meg a tartozékokat.

1. A készülék hátoldalán nyissa ki mindkét tömlőtartót, és vegye ki a tömlőket ill. a hálózati kábelt.

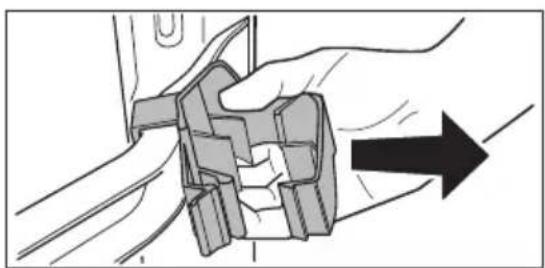

1. Mindkét tömlőtartót erőteljes mozdulattal húzza ki a készülékből.

i A csomagban megtalálható az A jelü speciális kulcs valamint a B (2 db) és C (1 db) jelü zárósapka.

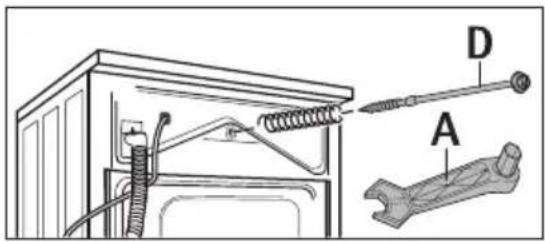

1. Az A jelű speciális kulccsal távolítsa el a D jelű csavart (a nyomórugóval együtt).

2. A C zárósapkát az ábrának megfelelően fordítsa ki.

3. A C jelű zárósapkával zárja le a furatot.

4. Az A jelú speciális kulccsal csavarja ki a két E jelú csavart.

5. Az A jelü speciális kulccsal csavarja ki a négy F jelü csavart.

6. Vegye le a G jelü szállítósínt.

7. Ismét csavarja be a négy F jelü csavart.

8. A két nagy lyukat a B jelű zárósapkával zárja le.

Figyelem! Az összes zárósapkát (2 db B jelű és 1 db C jelű olyan erősen nyomja be, hogy

kattanjanak be a hátsó falba (fröccsenő víz elleni védelem!).

A felállítás helye

Figyelem! A készüléket nem szabad fagyveszélyes helyiségben használni. Fagyásveszély, működési zavar! A garancia a fagykárra nem érvényes!

- A felállítás helye legyen szilárd és sík. Ne állítsa fel a készüléket szőnyegpadlón vagy lágy padlóburkolaton.

- A felállítás helye legyen tiszta, száraz, burkolata legyen csúszásmentes.

- Ha a felállítás helyén kis méretű csempe van, tegyen alá kereskedelmi forgalomban kapható gumiszőnyeget.

Ha lábazatra állítja a készüléket:

ahhoz, hogy a gép szilárdan álljon a lábazaton, szereljen fel tartólemezeket*), amelyekbe beleállítja a gépet.

Ha készüléket ingatag padlóra – például hajópadlóra – kell állítani:

lehetőleg a helyiség sarkába tegye a gépet.

1. Egy legalább 15 mm vastag vízálló falapot csavarozzon fel szilárdan úgy, hogy közben legalább 2 padlódeszkát fogjon át.

2. A falemezre szerelje rá az tartólemezeket*), amelyekbe beleállítja a gépet.

*) Az tartólemez a vevőszolgálaton kapható.

A készülék elhelyezése

A gép mind a négy lába állítható. A durva egyenetlenségek az állítható magasságú menetes lábak egyéni beállításával kiigazíthatók.

Ehhez a csomagban található speciális kulcsot használja.

Figyelem! A talaj egyenetlenségeit a gép állítható magasságú lábainak beállításával szüntesse meg, ne úgy, hogy fadarabot, kartont vagy más alátétet rak alá.

Elektromos csatlakozás

Az elektromos hálózat adatainak és a szükséges biztosítéknak meg kell felelnie az adattáblán megadott adatoknak. Az adattábla a betöltő nyílás területére van felszerelve.

Vízbekötés

Figyelem!

• A készülék nem csatlakoztatható meleg vízre!
• Bekötéskor csak új tömlőkészletet használjon!
• Csak ivóvízhálózatra csatlakoztassa a készüléket. Csak akkor használjon eső- vagy használati vizet, ha megfelel a DIN1986. és DIN1988. sz. szabványok előírásainak.
• Ne törje meg és ne nyomja meg a bevezetőtömlőt és a lefolyótömlőt!

Megengedett víznyomás

A víznyomásnak legalább 1barnak (=10N/cm ^2 =0,1MPa) kell lennie, és legfeljebb 10bar (=100N/cm ^2 =1MPa) lehet.

– Ha a nyomás nagyobb 10barnál: szereljen be nyomáscsökkentő szelepet.
- Ha a nyomás kisebb 1barnál: A készülék oldalán csavarozza le bevezetőtömlőt a bemeneti mágnesszelepnél, és vegye ki a átfolyási mennyiség szabályozóját (ehhez csípőfogóval távolítsa el a szűrőt, és vegye ki a mögötte lévő gumikorongot). Tegye vissza a szűrőt.

Vízellátás

A csomagban 1,35m hosszú nyomótömlő is található.

Amennyiben hosszabb bevezetőtömlőre van szükség, kizárólag eredeti tömlőt használjon. A vevőszolgálaton különböző hosszúságú tömlőkészletek kaphatók.

i A tömítőgyűrűk vagy a tömlócsavar műanyag anyájában, vagy külön tasakban találhatók. Ne használjon más tömítést!

Figyelem! Az összes tömlőcsavart csakis kézzel húzza meg.

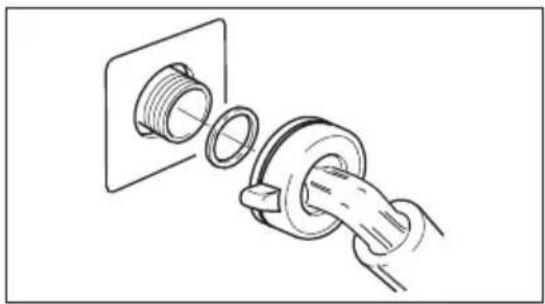

1. A tömlőt a derékszögben meghajló végével csatlakoztassa a mosógépre.

Figyelem! A bevezetőtömlőt ne függőlegesen, hanem az ábrán látható módon jobbra vagy balra ferdén helyezze el.

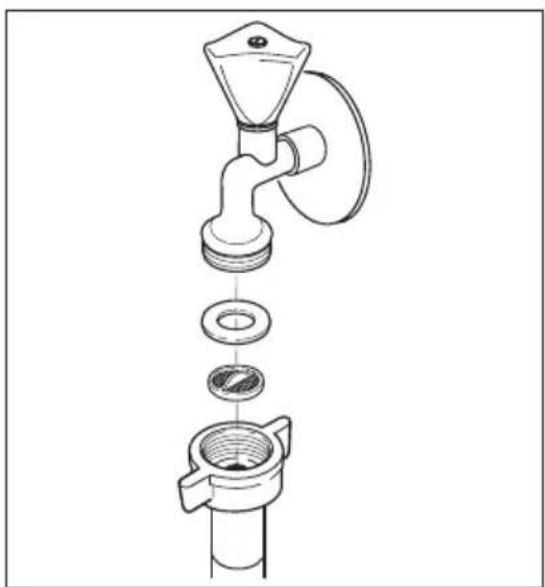

1. A tömlő egyenes végét menetes csavarral csatlakoztassa a vízcsapra (3 collo csatlakozás).

2. Lassan nyissa ki a vízcsapot, és ellenőrizze a csatlakozások tömítettségét.

A mosógép helye és a lefolyó közötti magasságkülönbség legfeljebb 1 méter lehet.

A tömlő meghosszabbításához csak eredeti tömlő használható. (A padlón legfeljebb 3 m, onnan legfeljebb 80 cm fölfelé).

A vevőszolgálaton különböző hosszúságú lefolyótömlő kapható.

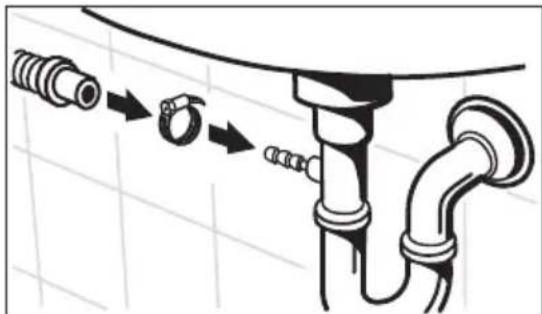

Szifonba kötött lefolyó

A kifolyó és a szifon találkozásának helyét a szaküzletekben kapható tömlőbilinccsel biztosítsa.

Mosdókagylóba/fürdőkádba tett lefolyó

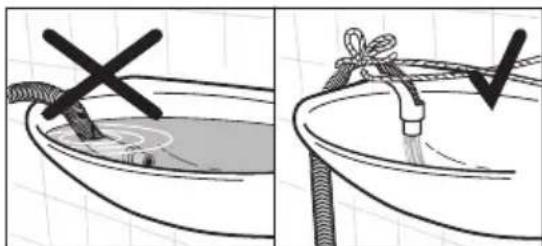

! Figyelem!

– A kis mosdókagylók e célra nem alkalmasak. Túlfolyhat a víz!

– A lefolyótömlő vége nem érhet bele a kiszivattyúzott vízbe. Ellenkező esetben a szivattyú visszaszívhatja a vizet a gépbe!

– Ha a kivezetőcsövet mosdókagylóba vagy fürdőkádba teszi, a csomagban található ívcsővel biztosítsa a csövet lecsúszás ellen. Ellenkező esetben a kifolyó víz kinyomhatja a tömlót a mosdókagylóból vagy a fürdőkádból.

– Kiszivattyúzáskor ellenőrizze, hogy elég gyorsan folyik-e ki a víz.

1 métert meghaladó emelési magasság

Az automata mosógép lúgszivattyúja a készülék helyétől számított 1méteres magasságig szivattyúzza ki a vizet.

Figyelem! Amennyiben az emelési magasság meghaladja az 1 métert, a készülék működésében zavar keletkezhet, és a készülék károsodhat is.

1métert meghaladó emelési magasság esetére kapható az átalakítókészlet. Kérjük, vegye fel a kapcsolatot a vevőszolgálattal.

Garancia-feltételek/Vevőszolgálati egységek

További vevöszolgálati irodák külföldön

Ezekben az országokban a mi AEG vevöszolgálatainknál saját jótállási feltételek alkalmazhatók. A további adatokat kérjük közvetlenül szerezzék be.

Servisne službe

Műszaki hiba esetén először ellenőrizze, hogy a használati utasítás segítségével (“Mit tegyünk, ha ...?” c. fejezet) saját maga is el tudja hárítani a hibát vagy nem.

Ha saját maga nem tudja elhárítani a hibát, forduljon vevőszolgálatunkhoz vagy szervizpartnerünkhöz.

Ahhoz, hogy gyorsan segíthessünk, a következő adatokra van szükségünk:

• Modell
  – Termékszám (PNC)
  – Sorozatszám (S-szám) (A számok az adattáblán találhatók.)

- A hiba típusa

– A készülék kijelzőjén esetleg megjelenő hibaüzenet

Azt ajánljuk, írja be ide a készülék azonosítószámait, hogy kéznél legyenek, ha kell:

Modell: ....

PNC: ....

S-szám: ....

Az Electrolux Csoport a világ legnagyobb konyhai, fürdőszobai, tisztító és szabadteri készülékeket gyártó vállalata. Több mint 55 millió Electrolux csoport által forgalmazott terméket (többek között hűtőszekrényeket, tűzhelyeket, porszívókat, láncfűrészeket és fűnyíró gépeket) adnak el évente mintegy 14 milliárd dollár értékben a világ több mint 150 országában.

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg

http://www.aeg-electrolux.de

© Copyright by AEG

105 176 708-01-270405-01

A változtatások jogát fenntartjuk
